1 KERN & Sohn GmbH Ziegelei 1 D Balingen info@kern-sohn.com Τηλ.: +49-[0] Φαξ: +49-[0] Ιστ/δα: Οδηγίες χρήσεως Ηλεκτρονικός ζυγός γερανού Ημερολόγιο Τακτική συντήρηση και επισκευή KERN HTS-A Έκδοση ΕΛ HTS-A-BA-gr-1733

2 GR KERN HTS-A Έκδοση Οδηγίες χρήσεως / ημερολόγιο Ηλεκτρονικός ζυγός γερανού Περιεχόμενα 1. Τεχνικές π ροδιαγραφές Διαστάσεις [mm] Πινακίδα τύπου Δήλωση συμμόρφωσης 7 2. Γ ενικές οδηγίες ασφάλειας Υποχρεώσεις χρήστη Οργανωτικές δραστηριότητες Περιβαλλοντικές συνθήκες Προβλεπόμενη χρήση Ακατάλληλη χρήση Εγγύηση Λειτουργία σύμφωνα με κανόνες ασφάλειας Έλεγχος μέσων ασφάλειας Έλεγχος κατά την παράδοση Πρώτη εκκίνηση Αποκλεισμός από τη λειτουργία και η αποθήκευση Ζυγός γερανού Επισκόπηση Οθόνη Πληκτρολόγιο Τηλεχειριστήριο υπερύθρων Αυτοκόλλητα Ε γκατάσταση Αποσυσκευασία Εγκατάσταση ασφάλειας Έλεγχος αρχικών διαστάσεων Λειτουργία με συσσωρευτή Κρέμασμα ζυγού Χρήση Οδηγίες ασφάλειας Φόρτωση ζυγού γερανού Ενεργοποίηση/απενεργοποίηση Μηδενισμός Ζύγιση απόβαρου Ζύγιση Εμφάνιση μικτού/καθαρού βάρους Φωτισμός οθόνης 25 HTS_A-BA-gr

3 6. Β αθμονόμηση και π ιστοπ οίηση Βαθμονόμηση Πιστοποίηση Ε νδείξεις σφαλμάτω ν Κ αθαρισμός και ανακύκλωση Καθαρισμός και ανακύκλωση Συντήρηση, Ε π ισκευή και επ ισκευή Τακτική συντήρηση και επισκευή Τακτική συντήρηση Λίστα ελέγχου Τακτική συντήρηση (βλ. κεφ. 9.2) Συνημμένο Λίστα ελέγχου Εκτεταμένη συντήρηση (γενικός έλεγχος) Λίστα "Ανταλλακτικά και επισκευές μερών σημαντικών για την ασφάλεια 35 3 HTS_A-BA-gr-1733

4 1. Τεχνικές προδιαγραφές KERN HTS 1T-4AM HTS 3T-3AM HTS 6T-3AM HTS 10T-3AM Πραγματική υποδιαίρεση (d) 500 g 1 kg 2 kg 5 kg Εύρος ζύγισης (Max) 1500 kg 3000 kg 6000 kg kg Εύρος απόβαρου (αφαιρετικό) 1000 kg 3000 kg 6000 kg kg Ελάχιστο βάρος (Min) 10 kg 20 kg 40 kg 100 kg Υποδιαίρεση ελέγχου (e) 500 g 1 kg 2 kg 5 kg Κατηγορία ακρίβειας III Επαναληψιμότητα 500 g 1 kg 2 kg 5 kg Γραμμικότητα ±1 kg ±2 kg ±4 kg ±10 kg Προτεινόμενο βάρος βαθμονόμησης (κατηγορία), δεν παρέχεται Χρόνος ανόδου Χρόνος θέρμανσης Μονάδα Επιτρεπόμενη θερμοκρασία περιβάλλοντος Σχετική υγρασία Τάση εισόδου συσκευή Τάση εισόδου τροφοδοτικό 1,5 t (M2) 3 t (M2) 6 t (M2) 10 t (M2) 2 s 10 min kg C από 10% έως 95%, χωρίς συμπύκνωση VAC 9 V, 800 ma 6 V, 3,2 A Συσσωρευτής (βασικός εξοπλισμός) χρόνος λειτουργίας (ενεργοποιημένος οπίσθιος φωτισμός) 100 h χρόνος φόρτισης 12 h Δείκτης ύψος αριθμών 25 mm Διαστάσεις περιβλήματος S x G x W [mm] Υλικό περιβλήματος Υλικό γάντζου και λαβής χυτό αλουμινίου, βαμμένο σφυρήλατος χάλυβας Καθαρό βάρος [kg] 6,5 8,5 12,0 20,0 Τηλεχειριστήριο υπερύθρων (βασικός εξοπλισμός) επίπεδη μπαταρία 9 V mm (S G W) εμβέλεια περ. 10 m HTS_A-BA-gr

5 1.1 Διαστάσεις [mm] A B C D E F HTS 1T-4AM ,5 314,6 12,7 33,3 HTS 3T-3AM ,5 346,75 17,5 42,9 HTS 6T-3AM ,6 58 HTS 10T-3AM , ,6 5 HTS_A-BA-gr-1733

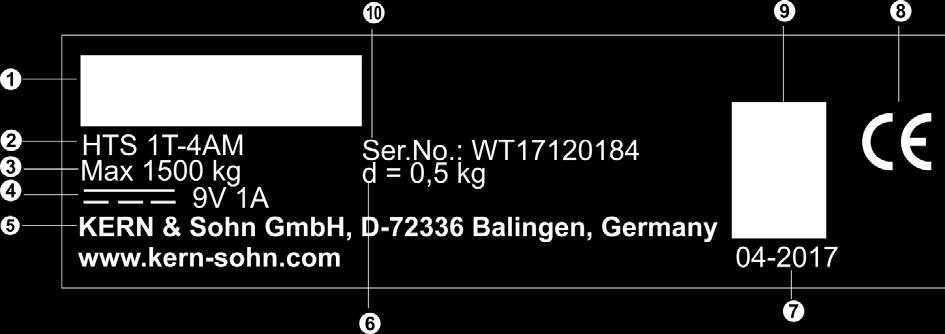

6 1.2 Πινακίδα τύπου 1 Λογότυπο της εταιρίας KERN 2 Ονομασία μοντέλου 3 Εύρος ζυγίσματος [Max] Στοιχεία παροχής ηλεκτρικής ενέργειας 4 Dane zasilania elektrycznego 5 Διεύθυνση της εταιρίας 6 Υποδιαίρεση [d] 7 Ημερομηνία παραγωγής 8 Σήμανση CE 9 Σύμβολο ανακύκλωσης 0 Σειριακός αριθμός HTS_A-BA-gr

7 1.3 Δήλωση συμμόρφωσης KERN & Sohn GmbH Ziegelei Balingen-Frommern Germany [0] [0] info@kern-sohn.com Déclaration de conformité UE EU Declaration of Conformity EU-Konformitätserklärung FR Nous déclarons par la présente sous notre entière responsabilité que le produit concerné par cette déclaration respecte les exigences des directives mentionnées ci-après. EN We hereby declare and assume sole responsibility for the declaration that the product complies with the directives hereinafter. DE Wir erklären hiermit unter alleiniger Verantwortung, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Richtlinien übereinstimmt. Type Type Typ Nº de série Serial no. Seriennr. HTS 1T-4AM HTS 3T-4AM xxxxxxxxxx HTS 6T-3AM Marquage CE Mark applied CE Kennzeichnung HTS 10T-3AM Directive UE EU directive EU-Richtlinie 2006/42/EC (MD) 2014/30/EU (EMC) 2014/35/EU (LVD) Normes Standards Normen EN 13155:2003/A2:2009 EN :2013 EN :2006/A1:2010 Date Date Datum: Lieu de délivrance: Place of issue: Ort der Ausstellung: Balingen, Germany Signature: Signature: Signatur: Albert Sauter KERN & Sohn GmbH Directeur Exécutif Managing director Geschäftsführer Άλλες γλωσσικές αποδόσεις θα βρείτε στην ιστοσελίδα 7 HTS_A-BA-gr-1733

8 2. Γενικές οδηγίες ασφάλειας 2.1 Υποχρεώσεις χρήστη Πρέπει να τηρούνται οι εθνικοί κανονισμοί υγιεινής και ασφάλειας στους εργασιακούς χώρους, καθώς και οδηγίες εργασίας, λειτουργίας και ασφάλειας που ισχύουν στο εργοστάσιο χρήστη. Πρέπει να τηρούνται όλες οι οδηγίες ασφάλειας του κατασκευαστή του γερανού (γερανογέφυρας). Ο ζυγός προορίζεται αποκλειστικά για χρήση σύμφωνη με τον προορισμό του. Κάθε χρήση που δεν περιγράφεται στις οδηγίες χρήσεως θεωρείται ακατάλληλη. Για τις υλικές ζημιές και ατυχήματα που προκύπτουν από την ακατάλληλη χρήση ευθύνεται αποκλειστικά ο ιδιοκτήτης - σε καμία περίπτωση δεν φέρει ευθύνη η εταιρία KERN & Sohn. Η εταιρία KERN & Sohn δεν φέρει επίσης ευθύνη για οποιεσδήποτε αλλαγές που πραγματοποιούνται από μη εξουσιοδοτημένο προσωπικό και για την ακατάλληλη χρήση του ζυγού, καθώς και για τυχόν συνακόλουθες ζημιές. Ο ζυγός, η γερανογέφυρα (γερανός) και ο εξοπλισμός φόρτωσης πρέπει να συντηρούνται τακτικά και να διατηρούνται σε καλή τεχνική κατάσταση (βλ. κεφ. 9). Αποτελέσματα ελέγχου πρέπει να πρωτοκολλούνται και καταγράφονται στο ημερολόγιο. 2.2 Οργανωτικές δραστηριότητες Τη συσκευή μπορεί να τη χρησιμοποιεί μόνο εκπαιδευμένο και ειδικό προσωπικό. Οι οδηγίες χρήσεως πρέπει να είναι διαθέσιμες στους χώρους χρήσης του ζυγού. Την εγκατάσταση, ενεργοποίηση και συντήρηση μπορεί να πραγματοποιεί μόνο ειδικό εκπαιδευμένο προσωπικό. Οι επισκευές μέρων σημαντικών από άποψη ασφάλειας μπορούν να γίνονται μόνο από την εταιρία KERN ή από τους αντιπροσώπους της (πιστοποίηση ικανότητας ή κατάρτιση). Να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. Κάθε αντιπρόσωπος είναι υποχρεωμένος να καταγράφει όλες επισκευές και ανταλλακτικά που χρησιμοποίησε (βλ. Λίστα ελέγχου, κεφ. 10.2). Όλες οι εργασίες συντήρησης πρέπει να καταγράφονται (βλ. "Λίστα ελέγχου", κεφ. 9.3). Τα δομικά στοιχεία που φέρουν το φορτίο πρέπει να ανταλλάσσονται μόνο ως πλήρες σετ ανταλλακτικών. Οι διαστάσεις των καινούριων δομικών στοιχείων πρέπει να σημειώνονται (βλ. "Λίστα ελέγχου", κεφ. 10.3) HTS_A-BA-gr

9 2.3 Περιβαλλοντικές συνθήκες Απαγορεύεται η χρήση του ζυγού σε χώρους οι όποιοι απειλούνται με εκρήξεις. Η σειριακή κατασκευή δεν είναι αντιεκρηκτική. Ο ζυγός γερανού μπορεί να χρησιμοποιείται μόνο σε συνθήκες που περιγράφονται στις Οδηγίες χρήσεως (ειδικά κεφ. 1 Τεχνικές προδιαγραφές ). Να μην εκτίθεται ο ζυγός γερανού σε συνθήκες υψηλής υγρασίας. Η ανεπιθύμητη ενυδάτωση (συμπύκνωση υγρασίας που βρίσκεται στον αέρα πάνω στη συσκευή) μπορεί να συμβεί όταν κρύα συσκευή βρεθεί σε πολύ πιο ζεστό χώρο. Σε τέτοια περίπτωση ζυγός αποσυνδεδεμένος από το ρεύμα πρέπει να προσαρμόζεται σε συνθήκες θερμοκρασίας χώρου επί περίπου 2 ώρες. Να μη χρησιμοποιείται ο ζυγός γερανού σε χώρους που μπορούν να προκαλέσουν διάβρωση. Ο ζυγός πρέπει να προστατευτεί από υψηλή υγρασία, ατμούς, υγρά και σκόνη. Σε περίπτωση υπάρξεως ηλεκτρομαγνητικών πεδίων (πχ. κινητά τηλέφωνα ή ραδιόφωνα), στατικών φορτίων, καθώς και ασταθούς παροχής ρεύματος μπορεί να υπάρχουν μεγάλες αποκλίσεις ενδείξεων (λανθασμένα αποτελέσματα ζύγισης). Πρέπει τότε να αλλάξει η τοποθεσία του ζυγού ή να απομακρυνθεί η πηγή παρεμβολών. 2.4 Προβλεπόμενη χρήση Ο ζυγός που έχετε αγοράσει προορίζεται για τη μέτρηση βάρους (αποτέλεσμα ζύγισης) ζυγωμένου φορτίου. Πρέπει να θεωρείται "ζυγός μη ανεξάρτητος", δηλ. πράγματα που ζυγίζονται κρέμονται μόνο κάθετα, με το χέρι, προσεκτικά και "απαλά" στο γάντζο του ζυγού. Το αποτέλεσμα της ζύγισης μπορεί να αναγνωριστεί μετά που θα σταθεροποιηθεί το φορτίο. Να χρησιμοποιείται ο ζυγός γερανού αποκλειστικά για σήκωμα και ζύγιση φορτίων με ελεύθερη πτώση. Η ακατάλληλη χρήση μπορεί να προκαλέσει τραυματισμό. Για παράδειγμα δεν επιτρέπεται: - υπέρβαση του μέγιστου επιτρεπτού ονομαστικού φορτίου γερανού (γερανογέφυρας), ζυγού γερανού ή όλων άλλων συσκευών φόρτωσης, - μεταφορά ανθρώπων, - λοξό τράβηγμα φορτίων, - ταρακούνημα, τράβηγμα και σύρση φορτίων. Απαγορεύονται οποιεσδήποτε αλλαγές ή μετατροπές του ζυγού ή γερανού (γερανογέφυρας). 2.5 Ακατάλληλη χρήση Μη χρησιμοποιείτε το ζυγό για δυναμική ζύγιση. Εάν η ποσότητα του φορτίου θα μειωθεί ή αυξηθεί ελαφρά, τότε ο μηχανισμός "αντιστάθμισης-σταθεροποίησης" που βρίσκεται μέσα στο ζυγό μπορεί να προκαλέσει εμφάνιση λανθασμένων αποτελεσμάτων ζύγισης! (Παράδειγμα: Αργή ροή ρευστών από ένα κιβώτιο κρεμασμένο στο γάντζο). Μην τοποθετείτε το φορτίο στο ζυγό για μεγάλο διάστημα. Αυτό μπορεί να προκαλέσει βλάβη στο μηχανισμό ζύγισης, όπως και στα στοιχεία σημαντικά για την ασφάλεια. Ο ζυγός μπορεί να χρησιμοποιείται μόνο σύμφωνα με τους αναφερόμενους κανόνες. Άλλοι τρόποι χρήσης απαιτούν έγγραφη άδεια της εταιρίας KERN. 9 HTS_A-BA-gr-1733

10 2.6 Εγγύηση Η εγγύηση παύει σε περίπτωση: μην τήρησης των δικών μας οδηγιών χρήσεως, ακατάλληλης χρήσης, που έγιναν αλλαγές ή η συσκευή έχει ανοίξει, μηχανικής βλάβης ή βλάβης λόγω ηλεκτρονικών συσκευών, υγρών, φυσικής φθοράς, ακατάλληλης τοποθέτησης ή ακατάλληλης ηλεκτρικής εγκατάστασης, υπερφόρτωσης μηχανισμού μέτρησης. 2.7 Λειτουργία σύμφωνα με κανόνες ασφάλειας Απαγορεύεται οποιοσδήποτε να βρίσκεται κάτω από φορτία που κρέμονται. Ο ζυγός (γερανός, γερανογέφυρα) πρέπει να τοποθετηθεί έτσι ώστε το φορτίο να σηκώνεται κάθετα. Κατά τη διάρκεια χρήσης του γερανού (γερανογέφυρας) πρέπει να φοράτε μέσα προσωπικής ασφάλειας (κράνος, προστατευτικά παπούτσια, κ.ά.). 2.8 Έλεγχος μέσων ασφάλειας Στο πλαίσιο συστήματος διασφάλισης ποιότητας πρέπει τακτικά να ελέγχονται οι τεχνικές ικανότητες μέτρησης του ζυγού και, εάν είναι διαθέσιμος, του σταθμού αναφοράς. Για αυτό το σκοπό ο αρμόδιος χρήστης πρέπει να ορίσει το κατάλληλο χρονικό διάστημα, καθώς και είδος και εύρος ελέγχου. Οι πληροφορίες που αφορούν τον έλεγχο των μέσων ασφάλειας, καθώς και οι απαραίτητοι σταθμοί αναφοράς είναι διαθέσιμοι στην ιστοσελίδα της εταιρίας KERN ( Οι σταθμοί αναφοράς και οι ζυγοί βαθμονομούνται εύκολα και φτηνά στο διαπιστευμένο από το DKD (Deutsche Kalibrierdienst) εργαστήριο βαθμονόμησης της εταιρίας KERN (επιστροφή στα ισχύοντα πρότυπα συγκεκριμένης χώρας). 2.9 Έλεγχος κατά την παράδοση Αμέσως μετά την παραλαβή δέματος, πρέπει να ελέγξετε, εάν υπάρχουν ορατά σημάδια ζημιών, και το ίδιο αφορά τη συσκευή μετά την αποσυσκευασία της Πρώτη εκκίνηση Για να πετύχετε ακριβή αποτελέσματα ζύγισης με τους ηλεκτρονικούς ζυγούς, πρέπει να τους εξασφαλίσετε την κατάλληλη θερμοκρασία εργασίας (βλ. Χρόνος θέρμανσης, κεφ. 1). Κατά τη διάρκεια θέρμανσης ο ζυγός πρέπει να είναι συνδεδεμένος με το ηλεκτρικό δίκτυο (τροφοδοσία από τον κύριο δίκτυο, συσσωρευτής ή μπαταρία). Η ακρίβεια του ζυγού εξαρτάται από την τοπική επιτάχυνση της βαρύτητας. Πρέπει να τηρούνται αυστηρά οι οδηγίες που περιγράφονται στο κεφάλαιο "Βαθμονόμηση". Έλεγχος αρχικών διαστάσεων, βλ. κεφ Αποκλεισμός από τη λειτουργία και η αποθήκευση Κατεβάστε το ζυγό από το γερανό (τη γερανογέφυρα) και αφαιρέστε όλα τα μέρη που προορίζονται για το κρέμασμα φορτίου. Μην αποθηκεύετε το ζυγό με το γάντζο στον υπαίθριο χώρο. HTS_A-BA-gr

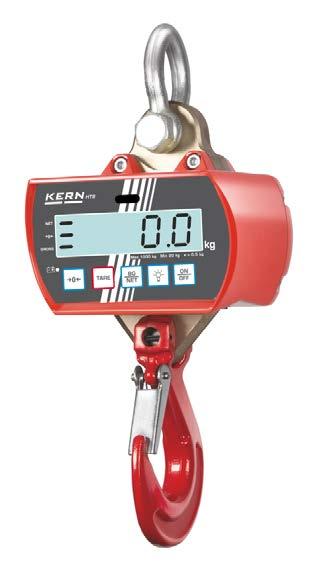

11 3. Ζυγός γερανού Ο ζυγός γερανού είναι μια ευέλικτη και οικονομική λύση που εφαρμόζεται εκεί που η ζύγιση γίνεται πάνω από τον χειριστή, πχ. σε διαδικασία ανακύκλωσης, επεξεργασιας μετάλλων, κατασκευής μηχανών, σε μεταφορές και εφοδιασμό. Με το τηλεχειριστήριο η χρήση του γίνεται ακόμη πιο άνετη. 3.1 Επισκόπηση Ζυγός 1 Λαβή 2 Οθόνη 3 Πληκτρολόγιο 4 Ασφάλεια 5 Αγκίστρι (γάντζο), μη-περιστροφικό Τηλεχειριστήριο υπερθύρων Πληκτρολόγιο, βλ. κεφ HTS_A-BA-gr-1733

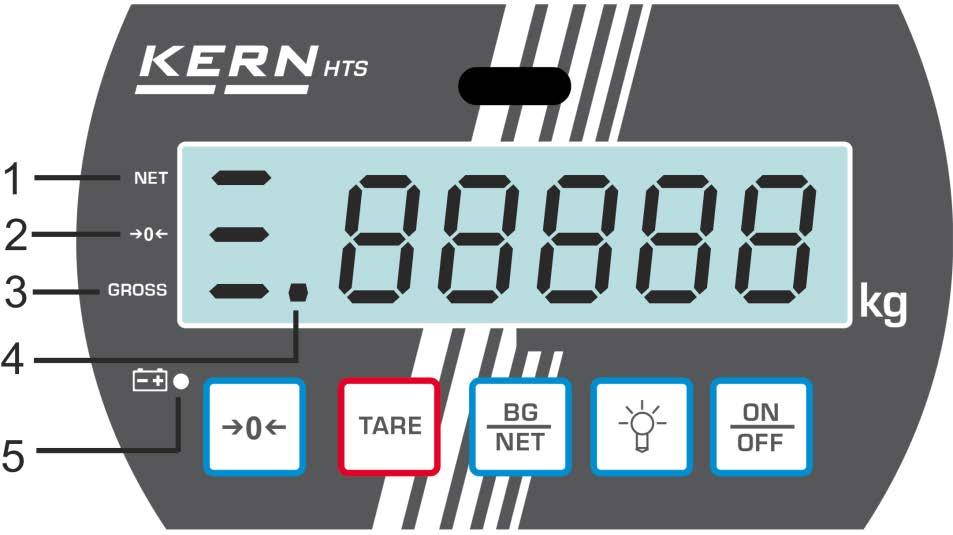

12 3.2 Οθόνη 1 Ένδειξη καθαρού βάρους 2 Ένδειξη της ένδειξης μηδενός 3 Ένδειξη μικτού βάρους 4 Ένδειξη σταθερότητας 5 Ένδειξη κατάσταση φόρτισης της μπαταρίας 3.3 Πληκτρολόγιο Κουμπί Περιγραφή λειτουργίας Μηδενισμός Ζύγιση απόβαρου Εναλλαγή ενδείξεων Μικτό βάρος Καθαρό βάρος Ενεργοποίηση/απενεργοποίηση του φωτισμού οθόνης Ενεργοποίηση/απενεργοποίηση ζυγούς HTS_A-BA-gr

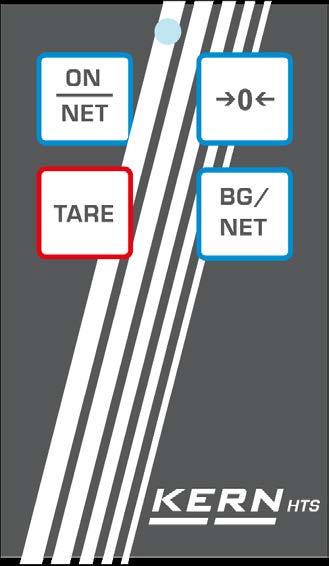

13 3.4 Τηλεχειριστήριο υπερύθρων Το τηλεχειριστήριο υπερύθρων επιτρέπει την ίδια χρήση του ζυγούς όπως και το πληκτρολόγιο. Υπάρχει δυνατότητα επιλογής όλων των λειτουργιών (εκτός από ON/OFF). Μετά από κάθε πάτημα κουμπιού πρέπει να ανάψει η κόκκινη δίοδος LED. Εάν δεν ανάβει, πρέπει να αλλάξετε μπαταρίες στο τηλεχειριστήριο. Η εμβέλεια σε ανοιχτό χώρο (χωρίς οικοδομές) είναι περίπου 10μ. Το τηλεχειριστήριο πρέπει να κατευθύνεται προς το ζυγό. ON OFF Η ενεργοποίηση είναι δυνατή μόνο όταν η συσκευή βρίσκεται σε κατάσταση αναμονής Ενεργοποίηση κατάστασης αναμονής Μηδενισμός Ζύγιση απόβαρου Εναλλαγή ενδείξεων Μικτό βάρος Καθαρό βάρος 13 HTS_A-BA-gr-1733

14 3.5 Αυτοκόλλητα Μη στέκεστε και μην περνάτε κάτω από κρεμασμένα φορτία. Να μη χρησιμοποιείται σε χώρο ανέγερσης οικοδομής. Το φορτίο πρέπει να παρακολουθείται. Μην υπερβαίνετε την ονομαστική τιμή φορτίου του ζυγούς. (παράδειγμα) Το προϊόν πληροί τις απαιτήσεις του γερμανικού νόμου για τον εξοπλισμό και την ασφάλεια των προϊόντων. 4. Εγκατάσταση Προσοχή: Αυστηρά πρέπει να τηρούνται οι οδηγίες που περιλαμβάνονται στο κεφάλαιο 2 Γενικές οδηγίες ασφάλειας! 4.1 Αποσυσκευασία Απεσταλμένους και αποσυσκευασμένους ζυγούς δεν δεχόμαστε πίσω. ΟΔΗΓΕΙΑ ΑΣΦΑΛΕΙΑΣ αφορούσα την προστασία κατά της ρήξης. Ο ζυγός γερανού είναι σφραγισμένος από την εταιρία KERN. Η λαβή και το αγκίστρι είναι σφραγισμένα με την αυτοκολλητική ταινία. Την αποσυσκευασία εμποδίζει επίσης ένα σφράγισμα από αυτοκολλητική ταινία. + Η παραβίαση του σφραγίσματος υποχρεώνει για την αγορά του προϊόντος. Ευχαριστούμε για την κατανόησή σας. Η ομάδα διασφάλισης ποιότητας της KERN. HTS_A-BA-gr

15 15 HTS_A-BA-gr-1733

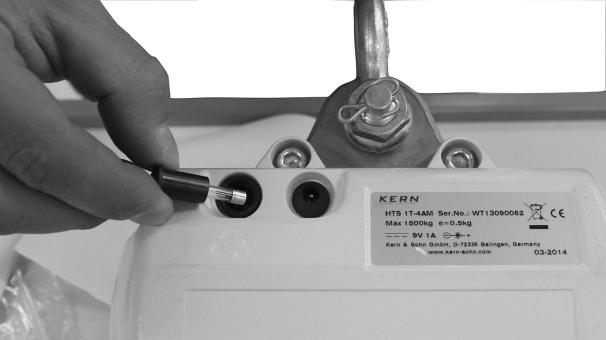

16 Ο ζυγός γερανού είναι συμπαγής και σχετικά βαρύς. Η απειλή για την πλάτη! Βγάλτε το ζυγό από τη συσκευασία μόνο με τη βοήθεια ενός άλλου ατόμου. Να χρησιμοποιείτε ανυψωτικές συσκευές, π.χ. γερανό ή περονοφόρο. Προστατέψτε το ζυγό κατά της πτώσης κατά τη διάρκεια της ανύψωσης. Για την μεταφορά επιστροφής πρέπει να χρησιμοποιηθεί μόνο η πρωτότυπη συσκευασία. Βεβαιωθείτε, εάν όλα διαθέσιμα μέρη είναι πλήρη. Ζυγός γερανού Τροφοδοτικό Ευαίσθητη ασφάλεια Τηλεχειριστήριο Οδηγίες χρήσης (ημερολόγιο) 4.2 Εγκατάσταση ασφάλειας Πριν την εκκίνηση του ζυγού πρέπει να τοποθετήσετε την ασφάλεια, όπως φαίνεται παρακάτω. Σε περίπτωση παρατεταμένης μεταφοράς ή αχρησίας αφαιρέστε την ασφάλεια. HTS_A-BA-gr

17 4.3 Έλεγχος αρχικών διαστάσεων Οι αρχικές διαστάσεις από το έντυπο των παραγωγικών στοιχείων πρέπει να καταγραφούν στα γκρίζα εδάφια της λίστας ελέγχου, κεφ Ελέγξτε τις αρχικές διαστάσεις του ζυγούς, τον τρόπο εκτέλεσης, βλ. κεφ. 9.2 Τακτική συντήρηση. Όλα τα στοιχεία (ημερομηνία, ελεγκτής, αποτελέσματα) πρέπει να καταγραφούν στα εδάφια της πρώτης σειράς της λίστας ελέγχου στο σημείο Έλεγχος πριν την πρώτη χρήση (βλ. κεφ. 9.3). ΠΡΟΣΟΧΗ Εάν οι διαστάσεις του πρώτου ελέγχου δεν είναι ίδιες με τις διαστάσεις που αναφέρει η εταιρία KERN, ο ζυγός δεν μπορεί να χρησιμοποιηθεί. Σε τέτοια περίπτωση πρέπει να επικοινωνήσετε με τον επίσημο αντιπρόσωπο, που κατέχει την εξουσιοδότηση της εταιρίας KERN. 4.4 Λειτουργία με συσσωρευτή Φθορές του ζυγού γερανού Να χρησιμοποιείται μόνο το τροφοδοτικό που περιέχεται μαζί με το ζυγό. ΠΡΟΣΟΧΗ Βεβαιωθείτε ότι το τροφοδοτικό, το σύρμα και το βύσμα είναι σε πολύ καλή κατάσταση. Μη χρησιμοποιείτε το ζυγό κατά τη διάρκεια της φόρτωσης. Πριν την πρώτη χρήση ο συσσωρευτής πρέπει να φορτιστεί με τη βοήθεια του δικτυακού σύρματος επί τουλάχιστον 24 ώρες. Χρόνος λειτουργίας του συσσωρευτή είναι περίπου 100 ώρες. Η εμφάνιση στην οθόνη της ένδειξης LOb σημαίνει ότι η χωρητικότητα της μπαταρίας έχει εξαντληθεί. Ο ζυγός μπορεί να λειτουργήσει ακόμη περίπου 10 λεπτά, μετά θα απενεργοποιηθεί αυτόματα. Για να φορτιστεί ο συσσωρευτής πρέπει να τον συνδέσετε όσο γρήγορα γίνεται με την παροχή ρεύματος. Εάν ο ζυγός δεν θα χρησιμοποιείται επί μεγάλο διάστημα, πρέπει να βγάλετε έξω το συσσωρευτή. 17 HTS_A-BA-gr-1733

18 4.5 Κρέμασμα ζυγού Προϋπόθεση Το αγκίστρι (γάντζος) του γερανού πρέπει να περιέχει ασφάλεια (1) που αποτρέπει τη ρήξη του μη φορτωμένου ζυγού. Σε περίπτωση έλλειψης ή ζημιάς της ασφάλειας πρέπει να επικοινωνήσετε μα τον παραγωγό γερανού για να αποκτήσετε αγκίστρι εφοδιασμένο με ασφάλεια. Κρεμάστε το ζυγό γερανού στο αγκίστρι του γερανού και κλείστε την ασφάλεια. Η λαβή του ζυγού πρέπει να μπει στη σέλλα του αγκίστρου (2). HTS_A-BA-gr

19 5. Χρήση 5.1 Οδηγίες ασφάλειας Κίνδυνος τραυματισμού από φορτία που πέφτουν! ΚΙΝΔΥΝΟΣ Πάντα πρέπει να εργάζεστε με μεγάλη προσοχή και σύμφωνα με γενικούς κανόνες χρήσης γερανού (γερανογέφυρας). Όλα τα μέρη (αγκίστρι, λαβή, δακτύλιοι, σκοινιά, σύρματα, αλυσίδες κ.ά.) πρέπει να ελεγχθούν από την άποψη κατανάλωσης ή φθοράς. Σε περίπτωση φθοράς της ασφάλειας του αγκιστριού ή της έλλειψης της ασφάλειας απαγορεύεται η χρήση του ζυγού. Να εργάζεστε μόνο με την κατάλληλη ταχύτητα. Αυστηρά να αποφεύγονται διακυμάνσεις ή οριζόντιες δυνάμεις. Να αποφεύγονται επίσης χτυπήματα, στροφές (συστροφές) ή κουνήματα (πχ. ως αποτέλεσμα λοξού κρεμάσματος). Μη χρησιμοποιείτε το ζυγό για μεταφορά φορτίων. Μη στέκεστε και περνάτε κάτω από κρεμασμένα φορτία. Να μη χρησιμοποιείται σε χώρο ανέγερσης οικοδομής. 19 HTS_A-BA-gr-1733

20 Το φορτίο πρέπει να παρακολουθείται. Μην υπερβαίνετε την ονομαστική τιμή φορτίου του γερανού (γερανογέφυρας), ζυγούς γερανού ή όλων άλλων φορτωτικού εξοπλισμού. (παράδειγμα) Κατά το ζύγισμα επικίνδυνων ουσιών (π.χ. λιωμένες μάζες ή ραδιενεργά υλικά), πρέπει να τηρούνται οι κανόνες χειρισμού τους! 5.2 Φόρτωση ζυγού γερανού Για να επιτευχθούν τα σωστά αποτελέσματα ζύγισης πρέπει να τηρούνται οι εξής οδηγίες εικόνες, βλέπε την επόμενη σελίδα: Να χρησιμοποιείτε μόνο τέτοιο εξοπλισμό για το κρέμασμα φορτιού, οι οποίες εξασφαλίζουν την ελεύθερη πτώση του ζυγού και ανάρτηση ενός σημείου. Μη χρησιμοποιείτε πολύ μεγάλες συσκευές για το κρέμασμα φορτίου, οι οποίες δεν εξασφαλίζουν την ανάρτηση ενός σημείου. Μη χρησιμοποιείτε πολλαπλές αρτάνες. Μην τραβάτε και σέρνετε φορτίο, όταν ο ζυγός είναι φορτωμένος. Μην τραβάτε το αγκίστρι οριζόντια. Φόρτωση ζυγού 1. Τοποθετήστε το γάντζο (αγκίστρι) του ζυγού πάνω από το φορτίο. 2. Κατεβάστε το ζυγό προκειμένου το αγκίστρι να μπορεί να πιάσει το φορτίο. Μετά που θα φτάσει στο κατάλληλο ύψος, μειώστε την ταχύτητα. 3. Τοποθετήστε το φορτίου στο αγκίστρι. Βεβαιωθείτε εάν η ασφάλεια έκλεισε. Σε περίπτωση που χρησιμοποιείτε αρτάνες-σχοινιά βεβαιωθείτε εάν αυτές έχουν τοποθετηθεί σωστά στη σέλλα του γάντζου. 4. Ανεβάστε σιγά το φορτίο. Σε περίπτωση που χρησιμοποιείτε αρτάνες-σχοινιά βεβαιωθείτε εάν το φορτίο είναι ισορροπημένο και οι αρτάνες σωστά τοποθετημένες. HTS_A-BA-gr

21 Να χρησιμοποιείτε μόνο τέτοιο εξοπλισμό για το κρέμασμα φορτιού, οι οποίες εξασφαλίζουν την ελεύθερη πτώση του ζυγού και ανάρτηση ενός σημείου. Μη χρησιμοποιείτε πολύ μεγάλες συσκευές για το κρέμασμα φορτίου, οι οποίες δεν εξασφαλίζουν την ανάρτηση ενός σημείου. 21 HTS_A-BA-gr-1733

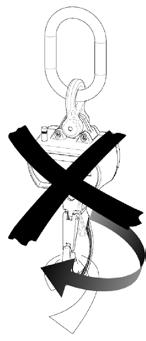

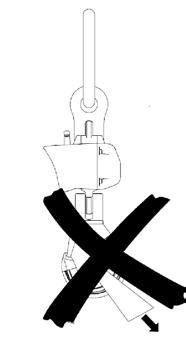

22 Μην το τραβάτε και μην το σέρνετε. Μην τραβάτε το αγκίστρι οριζόντια. Μη χρησιμοποιείτε πολλαπλές αρτάνες. HTS_A-BA-gr

23 5.3 Ενεργοποίηση/απενεργοποίηση Ενεργοποίηση Πατήστε το κουμπί στο πληκτρολόγιο του ζυγούς. Η οθόνη ανάβει και πραγματοποιείται αυτοέλεγχος του ζυγούς. Στην οθόνη θα εμφανιστούν στη σειρά οι ενδείξεις PoUP2 ESC και επομένως η κατάσταση φόρτισης της μπαταρίας (πχ. "CH5" αντιστοιχεί στο υπόλοιπο φόρτισης 50%) και ο αριθμός ελέγχου της βαθμονόμησης. Ο αυτοέλεγχος τελειώνει, όταν στην οθόνη εμφανιστεί τιμή βάρους 0. Κατάσταση φόρτισης της μπαταρίας: Η κατάσταση φόρτισης της μπαταρίας εμφανίζεται σε μορφή CH.x, πχ. Αυτό αντιστοιχεί στην κατάσταση φόρτισης της μπαταρίας 90%. Αριθμός ελέγχου: Ο αριθμός ελέγχου είναι σημαντικός σε περίπτωση των πιστοποιημένων ζυγών! Ο αριθμός ελέγχου εμφανίζεται όταν ενεργοποιείτε τον ζυγό. Ο αριθμός αυτός προσαρμόζεται αυτόματα μετά από κάθε πρόσβαση στο μενού βαθμονόμησης. Σε περίπτωση των πιστοποιημένων ζυγών ο αριθμός αυτός αποτελεί μέρος της αξιολόγησης της συμμόρφωσης. Χάρη σ' αυτόν τον αριθμό πάντα μπορείτε να ελέγξετε αν η βαθμονόμηση έχει γίνει εκ νέου. Για να εμφανιστεί ο αριθμός ελέγχου πρέπει να ενεργοποιήστε τον ζυγό ξανά πατώντας το κουμπί (παράδειγμα):. Στην οθόνη εμφανίζονται διαδοχικά ακόλουθες ενδείξεις Έλεγχος των τμημάτων της οθόνης LCD CH.9 Κατάσταση φόρτισης της μπαταρίας (πχ.: CH. αντιστοιχεί στην κατάσταση φόρτισης της μπαταρίας 90%) 898A Αριθμός ελέγχου Ενεργτουοποίηση/απενεργοποίηση ζυγούς γίνεται μόνο με πληκτρολόγιο. Χρησιμοποιώντας το τηλεχειριστήριο μπορείτε νε ενεργοποιήσετε τον ζυγό μόνο εάν βρίσκεται σε κατάσταση αναμονής. 23 HTS_A-BA-gr-1733

24 Απενεργοποίηση Πατήστε το κουμπί ή στο πληκτρολόγιο του ζυγού. Πατήστε το κουμπί στο πληκτρολόγιο του τηλεχειριστηρίου, ο ζυγός θα περάσει στην κατάσταση αναμονής. 5.4 Μηδενισμός Για να πετύχουμε τα βέλτιστα αποτελέσματα ζύγισης, πριν την αρχή του ζυγίσματος, πρέπει να μηδενίσουμε τον ζυγό. Αδειάστε το ζυγό. Πατήστε το κουμπί. Στην οθόνη θα εμφανιστεί το μηδέν 0 (kg) και η ένδειξη δίπλα στο σύμβολο a. HTS_A-BA-gr

25 5.5 Ζύγιση απόβαρου Κρεμάστε το εισαγωγικό φορτίο. Περιμένετε μέχρι να εμφανιστεί η ένδειξη σταθερότητας, και πατήστε το κουμπί. Στην οθόνη θα εμφανιστεί το μηδέν 0 (kg) και η ένδειξη δίπλα στο σύμβολο NET. Το βάρος της συσκευασίας θα αποθηκευτεί στη μνήμη του ζυγού. Ζυγίστε το φορτίο, θα φανεί η τιμή του καθαρού βάρους. Μετά την αφαίρεση του εισαγωγικού φορτίου το βάρος του εμφανίζεται στην οθόνη ως αρνητική τιμή. Για να διαγράψετε τη τιμή του απόβαρου, αδειάστε το ζυγό και πατήστε το κουμπί. 5.6 Ζύγιση Φορτώστε το ζυγό. Αμέσως θα εμφανιστεί η τιμή του βάρους. Προσοχή για υπερφόρτωση Αυστηρά πρέπει να αποφεύγονται υπερφορτώσεις ζυγαριάς πάνω από το μέγιστο όριο φόρτωσης (Max), με αφαίρεση του υπάρχοντος εισαγωγικού φορτίου. Η υπερφόρτωση μπορεί να προκαλέσει ζημιές στο ζυγό. Η υπέρβαση του μέγιστου ορίου φόρτωσης υποδεικνύεται με ένδειξη --ΟL-. Αδειάστε τη ζυγαριά ή μειώστε το εισαγωγικό φορτίο. 5.7 Εμφάνιση μικτού/καθαρού βάρους Το επανειλημμένο πάτημα του κουμπιού επιτρέπει την εναλλάξ εμφάνιση της ένδειξης του μεικτό βάρος και του καθαρού βάρους. Κατά την εμφάνιση του "Μικτού βάρους" η ένδειξη εμφανίζεται πάνω από το σύμβολο GROSS. Κατά την εμφάνιση του "Καθαρού βάρους" η ένδειξη εμφανίζεται πάνω από το σύμβολο NET. 5.8 Φωτισμός οθόνης Πατήστε το κουμπί, η οθόνη θα φωτιστεί. Πατήστε ξανά το κουμπί, ο οπισθοφωτισμός της οθόνης θα απενεργοποιηθεί. 25 HTS_A-BA-gr-1733

26 6. Βαθμονόμηση και πιστοποίηση 6.1 Βαθμονόμηση Δεδομένου ότι η τιμή της επιτάχυνσης της βαρύτητας δεν είναι ίδια σε κάθε σημείο της γης, κάθε ζυγός πρέπει να προσαρμοστεί - σύμφωνα με την υποκείμενη φυσική αρχή - με την επιτάχυνσης της βαρύτητας που επικρατεί στο σημείο τοποθέτησής του (εάν βέβαια δεν έχει ήδη γίνει τέτοια ρύθμιση στο εργοστάσιο). Μια τέτοια διαδικασία πρέπει να γίνεται κατά την πρώτη εκκίνηση, μετά από κάθε αλλαγή τοποθέτησης του ζυγού, καθώς και σε περίπτωση διακυμάνσεων θερμοκρασίας περιβάλλοντος. Για να λαμβάνετε ακριβείς τιμές ζύγισης προτείνεται επίσης να επαναλαμβάνετε αυτή τη διαδικασία τακτικά επίσης σε λειτουργία ζύγισης. Το βάρος του βαριδίου βαθμονόμησης που χρησιμοποιείται εξαρτάται από το εύρος ζύγισης. Εάν είναι δυνατόν, η βαθμονόμηση πρέπει να πραγματοποιείται με τη χρήση του βαριδίου βαθμονόμησης με βάρος που πλησιάζει το μέγιστο βάρος φορτίου. Πληροφορίες σχετικά με τα βαρίδια βαθμονόμησης μπορείτε να βρείτε στο Διαδίκτυο στη διεύθυνση: Εξασφαλίστε σταθερές περιβαλλοντικές συνθήκες. Δώστε χρόνο για να ζεσταθεί ο ζυγός (βλ. κεφ. 1) πράγμα που απαιτείται για τη σταθεροποίηση του. Modele z dopuszczeniem typu Procedurę kalibracji opisano w oddzielnej instrukcji. Znajduje się ona w Internecie pod adresem: Μοντέλα με την έγκριση τύπου Η διαδικασία βαθμονόμησης περιγράφεται σε ξεχωριστό εγχειρίδιο. Το οποίο βρίσκεται στο Διαδίκτυο στη διεύθυνση: HTS_A-BA-gr

27 6.2 Πιστοποίηση Γενικές πληροφορίες: Σύμφωνα με την οδηγία 2009/23/ΕΚ, οι ζυγοί πρέπει να πιστοποιούνται εάν χρησιμοποιούνται ως εξής (σύμφωνα με το Νόμο): α) για εμπορικές συναλλαγές, όπου η τιμή των αγαθών προσδιορίζεται με ζύγιση, β) για παραγωγή φαρμάκων στα φαρμακεία, καθώς και για τις αναλύσεις στα ιατρικά και φαρμακευτικά εργαστήρια, γ) για υπηρεσιακούς σκοπούς, δ) για παραγωγή έτοιμων συσκευασίων. Σε περίπτωση αμφιβολίας, επικοινωνήστε με το τοπικό σας Γραφείο Μέτρων και Σταθμών. Συμβουλές σχετικά με την πιστοποίηση: Οι ζυγοί που περιγράφονται στα τεχνικά στοιχεία ως συσκευές που μπορούν να υποβληθούν στην πιστοποίηση κατέχουν έγκριση τύπου το οποίο ισχύει στο στην Ευρωπαϊκή Ένωση. Αν η ζυγαριά θα χρησιμοποιείται στην προαναφερθείσα περιοχή όπου η πιστοποίηση είναι αναγκαία, τότε θα πρέπει να πιστοποιηθεί και η πιστοποίησή της πρέπει να ανανεώνεται τακτικά. Η νέα πιστοποίηση του ζυγού πραγματοποιείται σύμφωνα με τους κανόνες που ισχύουν σε κάθε χώρα. Π.χ. στη Γερμανία η πιστοποίηση ισχύει συνήθως 2 χρόνια. Πρέπει να τηρούνται οι νομικές διατάξεις της χώρας χρήσης! Η πιστοποίηση ζυγού χωρίς τα σφραγίσματα δεν είναι έγκυρη. Στην περίπτωση των ζυγών με την έγκριση τύπου τα σφραγίσματα ενημερώνουν ότι ο ζυγός μπορεί να ανοίξει και να συντηρείται μόνο από εκπαιδευμένο και εξουσιοδοτημένο προσωπικό. Η καταστροφή των σφραγισμάτων σημαίνει τη λήξη την πιστοποίησης. Πρέπει να τηρούνται οι νομικές διατάξεις της χώρας χρήσης. Στη Γερμανία χρειάζεται τότε μια καινούρια πιστοποίηση. Ο αριθμός ελέγχου είναι σημαντικός σε περίπτωση των πιστοποιημένων ζυγών! Ο αριθμός ελέγχου εμφανίζεται όταν ενεργοποιείτε τον ζυγό. Ο αριθμός αυτός προσαρμόζεται αυτόματα μετά από κάθε πρόσβαση στο μενού βαθμονόμησης. Σε περίπτωση των πιστοποιημένων ζυγών ο αριθμός αυτός αποτελεί μέρος της αξιολόγησης της συμμόρφωσης. Χάρη σ' αυτόν τον αριθμό πάντα μπορείτε να ελέγξετε αν η βαθμονόμηση έχει γίνει εκ νέου. Για να εμφανιστεί ο αριθμός ελέγχου πρέπει να ενεργοποιήστε τον ζυγό ξανά πατώντας το κουμπί (παράδειγμα):. Στην οθόνη εμφανίζονται διαδοχικά ακόλουθες ενδείξεις Έλεγχος των τμημάτων της οθόνης LCD CH.9 Κατάσταση φόρτισης της μπαταρίας (πχ.: CH. αντιστοιχεί στην κατάσταση φόρτισης της μπαταρίας 90%) 898A Αριθμός ελέγχου Η πιστοποίηση δεν είναι έγκυρη αν ο αριθμός ελέγχου είναι ασυμβίβαστος με τον αριθμό ελέγχου που βρίσκεται στην πινακίδα τύπου. 27 HTS_A-BA-gr-1733

28 7. Ενδείξεις σφαλμάτων Ένδειξη σφάλματος --ol- LOb Περιγραφή Υπέρβαση του μέγιστου φορτίου. Ο συσσωρευτής είναι εκφορτισμένος. Μετά την εμφάνιση της ένδειξης "LOB" ο ζυγός θα απενεργοποιηθεί αυτόματα μετά από 1 λεπτό με σκοπό την εξοικονόμηση της μπαταρίας. Πιθανές αιτίες Μείωση φορτίου Ελέγξτε, εάν ο ζυγός έπαθε ζημιά Να φορτιστεί ο συσσωρευτής Στην περίπτωση εμφάνισης άλλων μηνυμάτων σφάλματος απενεργοποιήστε και ξανά ενεργοποιήστε το ζυγό. Εάν το μήνυμα σφάλματος παραμένει, επικοινωνήστε με τον κατασκευαστή. 8. Καθαρισμός και ανακύκλωση 8.1 Καθαρισμός και ανακύκλωση Βλάβη ζυγού! ΠΡΟΣΟΧΗ Μη χρησιμοποιείτε βιομηχανικούς διαλυτές και χημικές ουσίες. Το πληκτρολόγιο και την οθόνη καθαρίστε με ένα μαλακό πανί με απαλό καθαριστικό τζαμιών. Ανακυκλώστε τη συσκευασία και τη συσκευή σύμφωνα με τις εθνικές ή τοπικές διατάξεις, που ισχύουν στο τόπο χρήσης της συσκευής. HTS_A-BA-gr

29 9. Συντήρηση, Επισκευή και επισκευή Κίνδυνος Κίνδυνος τραυματισμού και υλικών ζημιών! Ο ζυγός γερανού είναι μέρος του γερανού! Για να εξασφαλίσετε την ασφαλή χρήση πρέπει να τηρείτε τις παρακάτω οδηγίες: Πρέπει να πραγματοποιείται τακτικά η συντήρηση από εκπαιδευμένο ειδικό προσωπικό. Πρέπει να πραγματοποιείται η τακτική συντήρηση και επισκευές, βλ. κεφ Την αλλαγή των εξαρτημάτων μπορεί να την πραγματοποιεί μόνο εκπαιδευμένο ειδικό προσωπικό. Σε περίπτωση υπάρξεως απόκλισης σε σχέση με την λίστα ελέγχου όσο αφορά την ασφάλεια ο ζυγός δεν πρέπει να τεθεί σε λειτουργία. Μην επισκευάζεται το ζυγό μόνοι σας. Οι επισκευές μπορούν να γίνονται μόνο από εξουσιοδοτούμενο αντιπρόσωπο της εταιρίας KERN. 9.1 Τακτική συντήρηση και επισκευή Την τακτική συντήρηση που γίνεται κάθε 3 μήνες μπορεί να πραγματοποιεί μόνο ειδικός που κατέχει βασική γνώση χρήσης ζυγών γερανού. Πρέπει να τηρούνται επίσης οι εθνικές διατάξεις υγιεινής και ασφάλειας, όπως και οι οδηγίες εργασίας, λειτουργίας και ασφάλειας που ισχύουν στο εργοστάσιο του χρήστη. Για τον έλεγχο διαστάσεων πρέπει να χρησιμοποιούνται μόνο πιστοποιημένες συσκευές ελέγχου. Η τακτική συντήρηση που γίνεται κάθε 12 μήνες μπορεί να πραγματοποιείται μόνο από εκπαιδευμένο ειδικό προσωπικό (σέρβις της Εταιρίας ΚERN). Τα αποτελέσματα συντήρησης πρέπει να καταγράφονται στη λίστα ελέγχου (κεφ. 9.3). Πρόσθετα αποτελέσματα συντήρησης πρέπει να καταγράφονται στη λίστα ελέγχου (κεφ. 10.1). Πρέπει να καταγραφούν επίσης τα απαριθμούμενα εξαρτήματα (κεφ. 10.2). 29 HTS_A-BA-gr-1733

30 9.2 Τακτική συντήρηση Πρώτη εκκίνηση, κάθε 3 μήνες ή πάντα μετά από ζυγίσεις Έλεγχος όλων των διαστάσεων, βλ. "Λίστα ελέγχου", κεφ. 9.3 Έλεγχος φθοράς λαβής, όπως πχ. πλαστικές παραμόρφωσης, μηχανικές ζημιές (ανωμαλίες), εγκοπές, αυλακώσεις, γρατσουνιές, διάβρωση, ζημιές σπειρώματος και συστροφές. Έλεγχος εγκατάστασης ασφάλειας, καθώς και έλεγχος με στόχο εντοπισμό ζημιών και έλεγχος σωστής λειτουργίας. Έλεγχος χαλαρότητας ροδέλας και παξιμαδιού λαβής. Σε περίπτωση υπέρβασης επιτρεπτής απόκλισης από τις αρχικές διαστάσεις (βλ. Λίστα ελέγχου, κεφ. 9.3) ή όταν θα εντοπιστεί ανακρίβεια, αμέσως ο ζυγός πρέπει να παραδοθεί για επισκευή στον εκπαιδευμένο ειδικό προσωπικό (σέρβις της εταιρίας KERN). Σε καμία περίπτωση δεν επιτρέπεται να το επισκευάζετε μόνοι σας. Ο ζυγός πρέπει να αποσυρθεί από τη χρήση αμέσως! Κάθε 12 μήνες ή πάντα μετά από co ζυγίσεις Κάθε 5 χρόνια ή πάντα μετά από co ζυγίσεις Όλες τις πραγματοποιημένες επισκευές και τα ανταλλακτικά ο αντιπρόσωπος πρέπει να τεκμηριώσει (βλ. "Λίστα ελέγχου", κεφ. 10.2). Η εκτεταμένη συντήρηση πρέπει να γίνεται από ειδικευμένο ειδικό προσωπικό (σέρβις εταιρίας KERN). Κατά το γενικό έλεγχο όλα εξαρτήματα που μεταφέρουν το φορτίο πρέπει να ελεγχθούν με τη μέθοδο της μαγνητικής σκόνης για ρωγμές. Όλα τα στοιχεία που μεταφέρουν το φορτίο πρέπει να αλλάζονται από ειδικευμένο ειδικό προσωπικό (σέρβις εταιρίας KERN). Κάθε 10 χρόνια ή πάντα μετά από co ζυγίσεις Αλλαγή ζυγούς γερανού. Οδηγία Κατά τον έλεγχο φθοράς πρέπει να ακολουθούνται οι οδηγίες από την παρακάτω εικόνα (κεφ. 9.3). HTS_A-BA-gr

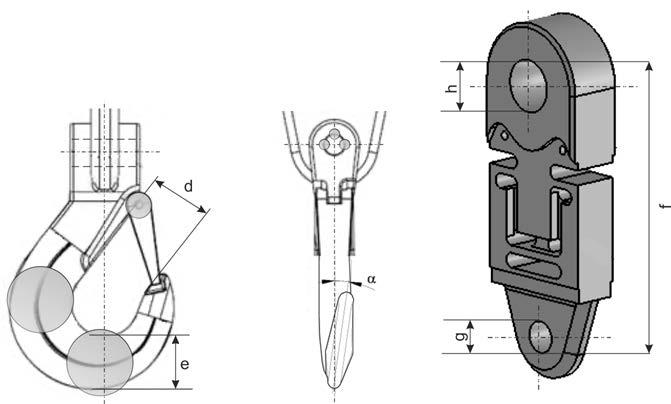

31 9.3 Λίστα ελέγχου Τακτική συντήρηση (βλ. κεφ. 9.2) Oryginalne wymiary wagi zawieszanej*, nr seryjny: Zakres ważenia Λαβή Αγκίστρι Λαβές για κρέμασμα a (mm) b (mm) c (mm) Φθορά Περόνη και παξιμάδι d (mm) e (mm) Φθορά Γωνία α ( ) f (mm) g (mm) h (mm) Ημερομηνία Ελεγκτής * Τα δεδομένα αυτά περιέχονται σε έγγραφο που συνοδεύει το ζυγό. Το έγγραφο αυτό πρέπει να αποθηκευτεί. Λαβή Αγκίστρι Λαβές για κρέμασμα a b c Φθορά (βλ. γκρίζα εδάφια) Περόνη και παξιμάδι d e α Φθορά (βλ. γκρίζα εδάφια) f g ( ) h ( ) Η μέγιστη επιτρεπτή απόκλιση 5 % 0 % 5 % Δεν υπάρχουν παραμορφώσεις ή ρωγμές Σταθερά τοπ/μένο 10% 5% 10 Δεν υπάρχουν παραμορφώσεις ή ρωγμές 1% 1% 1% Ημερομη νία Ελεγκτής Έλεγχος πριν την πρώτη χρήση 3 μήνες / x 6 μήνες / x 9 μήνες / x 12 μήνες / x 15 μήνες / x 18 μήνες / x 21 μήνες / x 31 HTS_A-BA-gr-1733

32 Λαβή Αγκίστρι Λαβές για κρέμασμα a b c Φθορά (βλ. γκρίζα εδάφια) Περόνη και παξιμάδι d e α Φθορά (βλ. γκρίζα εδάφια) f g ( ) h ( ) Η μέγιστη επιτρεπτή απόκλιση 5 % 0 % 5 % Δεν υπάρχουν παραμορφώσεις ή ρωγμές Σταθερά τοπ/μένο 10% 5% 10 Δεν υπάρχουν παραμορφώσεις ή ρωγμές 1% 1% 1% Ημερομη νία Ελεγκτής Έλεγχος πριν την πρώτη χρήση 24 μήνες / x 27 μήνες / x 30 μήνες / x 33 μήνες / x 36 μήνες / x 39 μήνες / x 42 μήνες / x 45 μήνες / x 48 μήνες / x 51 μήνες / x 54 μήνες / x 57 μήνες / x Όλα τα στοιχεία που μεταφέρουν το φορτίο πρέπει να αντικαθίστανται από εξουσιοδοτούμενο αντιπρόσωπο της εταιρίας KERN. Έντονη γραφή = Αυτές εργασίες συντήρησης πρέπει να γίνονται αποκλειστικά από επίσημο αντιπρόσωπο της εταιρίας KERN. HTS_A-BA-gr

33 33 HTS_A-BA-gr-1733

34 10. Συνημμένο 10.1 Λίστα ελέγχου Εκτεταμένη συντήρηση (γενικός έλεγχος) Η εκτεταμένη συντήρηση πρέπει να γίνεται από επίσημο αντιπρόσωπο της Εταιρίας KERN. Ζυγός γεράνου Μοντέλο.. Αριθμός σειράς. Κύκλος Δοκιμή με μαγνητική σκόνη για τον εντοπισμό ρωγμών Άγκιστρο Λαβή Λαβές για κρέμασμα Ημερομηνία Επίθετο Υπογραφή 12 μήνες / x 24 μήνες / x 36 μήνες / x 48 μήνες / x 60 μήνες / x 72 μήνες / x 84 μήνες / x 96 μήνες / x 108 μήνες / x 120 μήνες / x Αντικατάσταση του ζυγού. HTS_A-BA-gr

35 10.2 Λίστα "Ανταλλακτικά και επισκευές μερών σημαντικών για την ασφάλεια Οι επισκευές πρέπει να γίνονται από επίσημο αντιπρόσωπο της Εταιρίας KERN. Ζυγός γερανού Μοντέλο.. Αριθμός σειράς. Μέρος Εργασία Ημερομηνία Ονοματεπώνυμο Υπογραφή 35 HTS_A-BA-gr-1733

36 Ζυγός γερανού Μοντέλο.. Αριθμός σειράς. Μέρος Εργασία Ημερομηνία Ονοματεπώνυμο Υπογραφή HTS_A-BA-gr
