1 Well Seal Το φυλλάδιο οδηγιών που κρατάτε στα χέρια σας βρίσκεται και σε ηλεκτρονική μορφή (αρχείο Acrobatpdf) στον φάκελο PDF του υπολογιστή (υπάρχει η σχετική συντόμευση την επιφάνεια εργασίας). Για την καλύτερη κατανόηση των οδηγιών και των σχημάτων συνιστάται να συμβουλευτείτε και την αντίστοιχη ηλεκτρονική έκδοση του φυλλαδίου στην οποία τα σχήματα είναι έγχρωμα και υπάρχει η δυνατότητα μεγέθυνσης της σελίδας. Τις ηλεκτρονικές εκδόσεις όλων των εργαστηριακών φυλλαδίων καθώς και βοηθητικό εκπαιδευτικό υλικό και συνδέσμους θα βρείτε επίσης στην ηλεκτρονική σελίδα του μαθήματος:

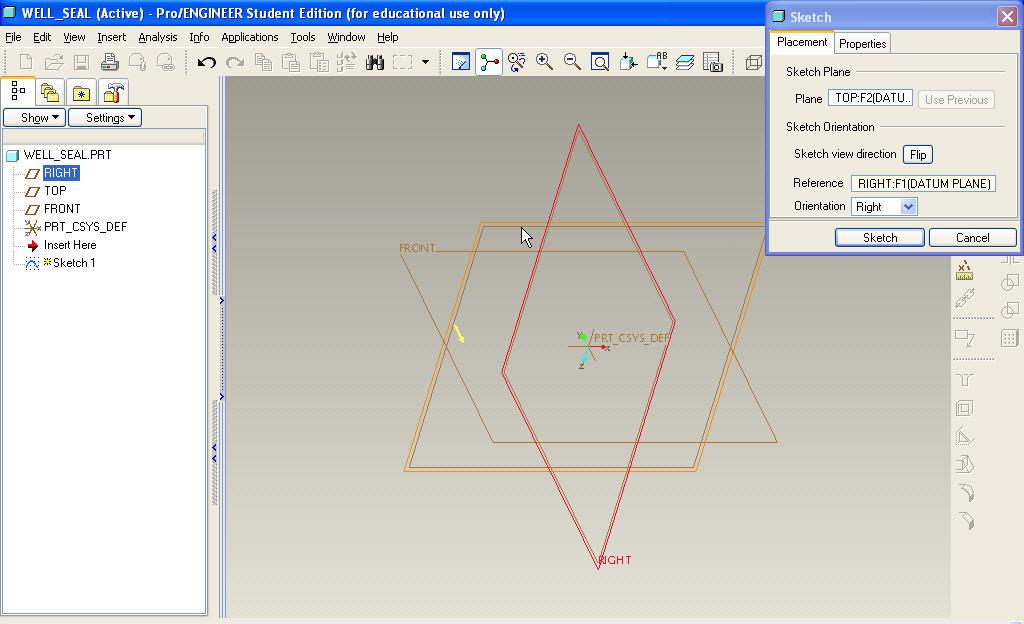

2 Ξεκινάμε την εφαρμογή Pro/Engineer Student Edition από την συντόμευση στην επιφάνεια εργασίας (ή από το κουμπί Έναρξη/PTC/ProEngineer Student Edition/ProEngineer Student Edition) Επιλέξτε [File] [New] (ή πατήστε το πρώτο κουμπί πάνω αριστερά με την λευκή σελίδα) για την δημιουργία ενός νέου σχεδίου. Στο νέο παράθυρο ελέγχουμε να είναι επιλεγμένο το Type: Part (Είδος: Αντικείμενο) και Sub Type: Solid (Υποείδος: Στερεό), δίνουμε ως όνομα για το νέο αντικείμενο Wellseal και πατάμε ΟΚ Στην νέα οθόνη που εμφανίζεται πατάμε το Sketch Tool (ή [Insert] [Model Datum] [Sketch]) Στο παράθυρο που ανοίγει ορίζουμε ως Sketch Plane (Επίπεδο Σχεδίασης) TOP κάνοντας απλά κλικ με το κέρσορα να δείχνει σε μία γραμμή του ή το όνομα του. Με τον ίδιο τρόπο ορίζουμε ως επιφάνεια αναφοράς (Reference) το RIGHT και προσανατολισμό Right και πατάμε το κουμπί Sketch. Σελίδα 1

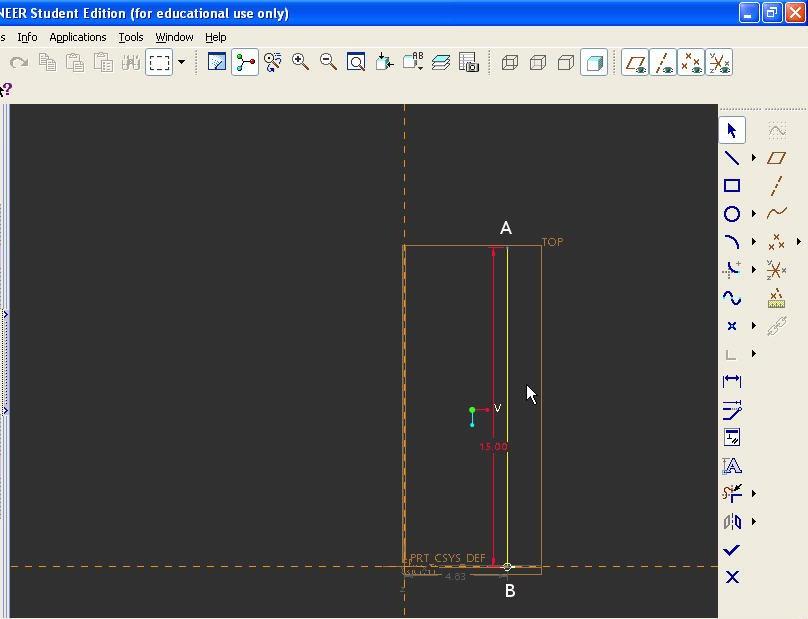

3 Επιλέγουμε το εργαλείο σχεδίασης γραμμών (Line tool) και κάνουμε ένα κλικ περίπου στο σημείο Α. Στην συνέχεια κινούμε κάθετα τον κέρσορα προς το σημείο Β και ελέγχουμε ότι εμφανίζεται η ένδειξη V στο μέσο της γραμμής. Η ένδειξη αυτή μας επισημαίνει ότι η γραμμή που σχεδιάζουμε θα είναι κάθετη στο επίπεδο που εμφανίζεται με την διακεκομμένη πορτοκαλί γραμμή. Εάν όντως θέλουμε να είναι κάθετη η γραμμή κάνουμε ένα κλικ στο σημείο Β και η πρώτη γραμμή της διατομής σταθεροποιείται Η καθετότητα αυτή εισάγεται στο πρόγραμμα ως περιορισμός, η γραμμή δηλαδή θα είναι πάντα κάθετη στο επίπεδο. Αυτός ο περιορισμός μας διευκολύνει στην διαστασιολόγηση αλλά μας περιορίζει τις δυνατότητες τροποποίησης της τομής. Κατά την σχεδίαση μπορούμε να κλειδώσουμε τον εμφανιζόμενο περιορισμό (με Shift + κλικ), η γραμμή δηλαδή να σταθεροποιηθεί π.χ. κάθετη, να τον αντιστρέψουμε (η γραμμή να μην γίνεται ποτέ κάθετη) ή και να απενεργοποιήσουμε με δεξί κλικ. Στην περίπτωση που θέλουμε η γραμμή να γίνει επικλινής ως προς το επίπεδο θα πρέπει να διαγράψουμε τον περιορισμό V. Αφού ολοκληρώσουμε την δημιουργία της γραμμής φροντίζουμε να την διαστασιολογήσουμε. Έτσι κάνουμε ένα κλικ πάνω στον αριθμό που συμβολίζει το μήκος της (δες κόκκινο βέλος) και εισάγουμε τον αριθμό 15 mm πατώντας στο τέλος [enter]. Σελίδα 2

4 Επιλέγουμε πάλι το εργαλείο σχεδίασης γραμμών (Line tool) και κάνουμε ένα κλικ ακριβώς στο σημείο Α. Όταν ο κέρσορας είναι ακριβώς πάνω από το σημείο Α τότε στο σημείο εμφανίζεται ένας κόκκινος κύκλος. Το σύμβολο αυτό σημαίνει ότι η τρέχουσα θέση του κέρσορα είναι ακριβώς το σημείο Α. Επειδή θέλουμε η καινούργια γραμμή να ξεκινάει από το σημείο Α κάνουμε ένα κλικ σε αυτό το σημείο και σύρουμε το κέρσορα προς τα δεξιά ώστε να δημιουργήσουμε μια γραμμή κάθετη στην πρώτη γραμμή. Για να είναι η καινούργια γραμμή κάθετη στην προηγούμενη θα πρέπει στο μέσο της καινούργιας γραμμής να εμφανίζεται το σύμβολο Η (horizontal) Αφού ολοκληρώσουμε την δημιουργία της γραμμής φροντίζουμε να την διαστασιολογήσουμε. Έτσι κάνουμε ένα κλικ πάνω στον αριθμό που συμβολίζει το μήκος της (δες κόκκινο βέλος) και εισάγουμε τον αριθμό 7 mm πατώντας στο τέλος enter. Σελίδα 3

5 Συνεχίζουμε δημιουργώντας διαδοχικά γραμμές κάθετες μεταξύ τους ώστε να δημιουργηθεί η παρακάτω διατομή. Κάθε γραμμή που δημιουργούμε φροντίζουμε να την διαστασιολογούμε βάσει των διαστάσεων που εμφανίζονται στην παρακάτω διατομή. Σελίδα 4

6 Εν συνεχεία χρειάζεται να δημιουργήσουμε ένα άξονα γύρω από τον οποίο θα περιστραφεί η ήδη δημιουργημένη διατομή ώστε να προκύψει ένα «στερεό εκ περιστροφής». Ο άξονας αυτός χρησιμοποιείται μόνο ως άξονας αναφοράς. Για την δημιουργία του πατάμε το κουμπί με το βέλος δίπλα ακριβώς από το κουμπί δημιουργίας γραμμών. Επιλέγουμε το τρίτο από τα κουμπιά τα οποία εμφανίζονται (αυτό με την διακεκομμένη γραμμή create 2points centerlines ) Σελίδα 5

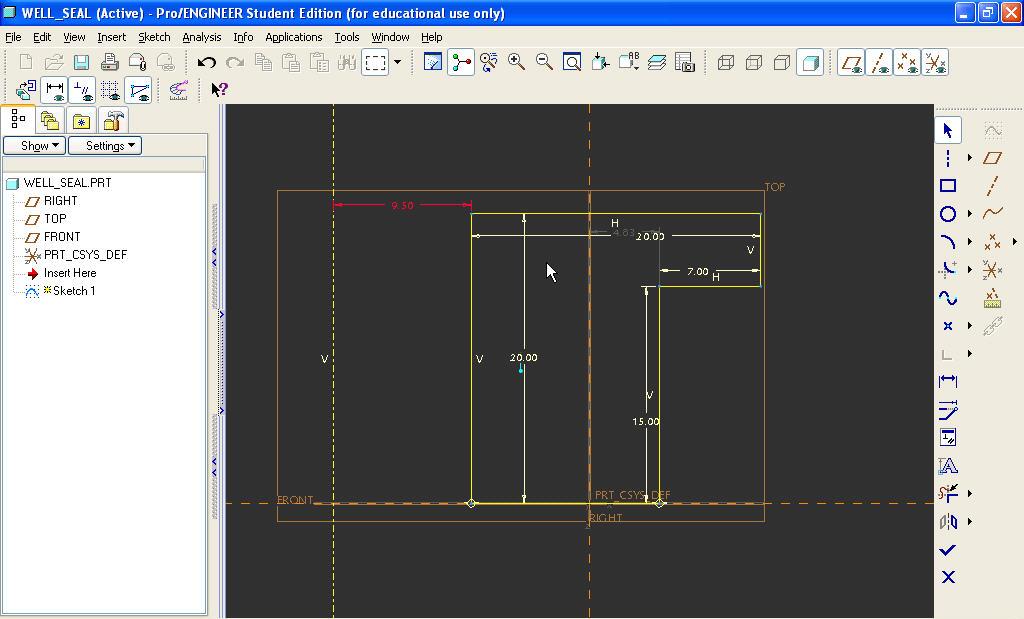

7 Έχοντας πατημένο το εργαλείο δημιουργίας centerlines κάνουμε ένα κλικ σε ένα τυχαίο σημείο αριστερά από την διατομή μας. Έτσι δημιουργούμε το πρώτο σημείο από το οποίο θα διέρχεται ο άξονας μας. Κινώντας το κέρσορα μας βλέπουμε να δημιουργούνται τυχαίοι άξονες. Θέλοντας να δημιουργήσουμε ένα κάθετο άξονα φροντίζουμε το δεύτερο σημείο στο οποίο θα κάνουμε κλικ να εμφανίζει το σύμβολο V. Αυτό σημαίνει ότι ο άξονας που δημιουργούμε θα είναι κάθετος. Παρατηρούμαι ότι το πρόγραμμα δημιούργησε επίσης και μία διάσταση η οποία δείχνει την απόσταση του άξονα από την υπόλοιπη διατομή (δες κόκκινο βέλος ) κάνοντας ένα κλικ πάνω σε αυτή τη διάσταση δίνουμε τιμή 9.5 mm και πατάμε [enter]. Πατάμε το για να ολοκληρωθεί η διαδικασία σχεδίασης της διατομής, η οποία παίρνει αυτόματα το όνομα Sketch1. Σελίδα 6

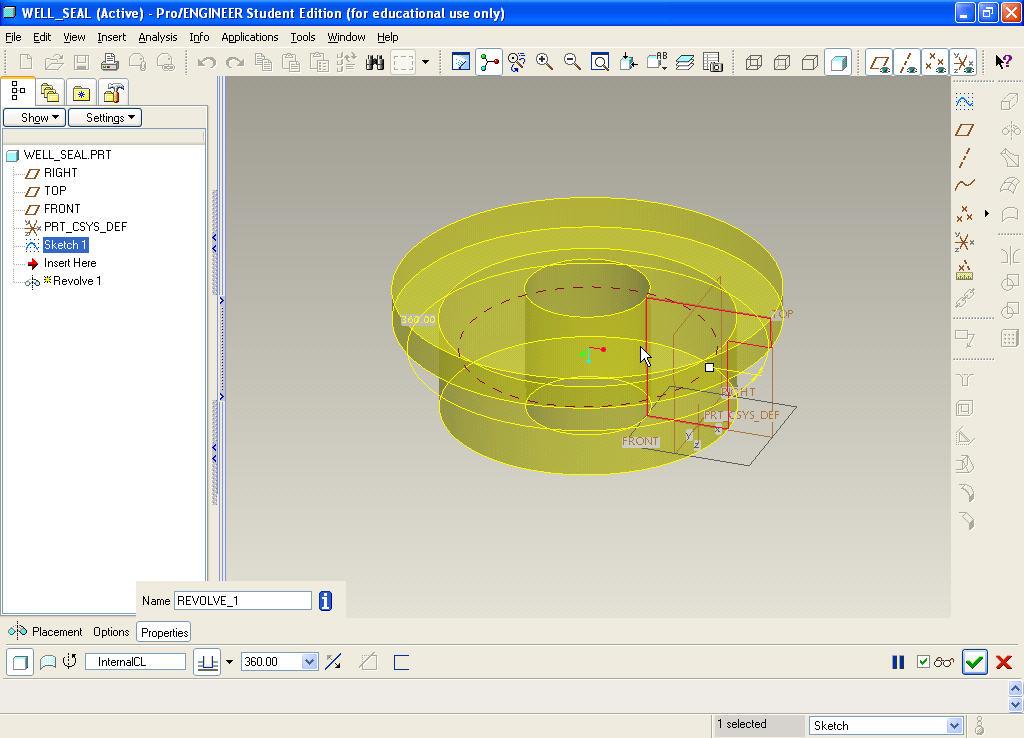

8 Έχοντας ολοκληρώσει την δημιουργία της διατομής και του άξονα πατάμε το εργαλείο Revolve Tool (ή [Insert] [Revolve]) ώστε να δημιουργήσουμε ένα στερεό από περιστροφή. Το πρόγραμμα σχεδιασμού επιλέγει την τελευταία διατομή που έχει δημιουργηθεί (Sketch1) προκειμένου να το χρησιμοποιήσει στην διαδικασία περιστροφής. Ορίζουμε την γωνία περιστροφής στις 360 μοίρες και πατάμε το για να ολοκληρωθεί η διαδικασία. Αποθηκεύουμε το μοντέλο με την εντολή File->Save. Κλείνουμε το αρχείο με την εντολή File->Close Window. Σελίδα 7
