Δημιουργία τομής σε εξάρτημα

Transcript

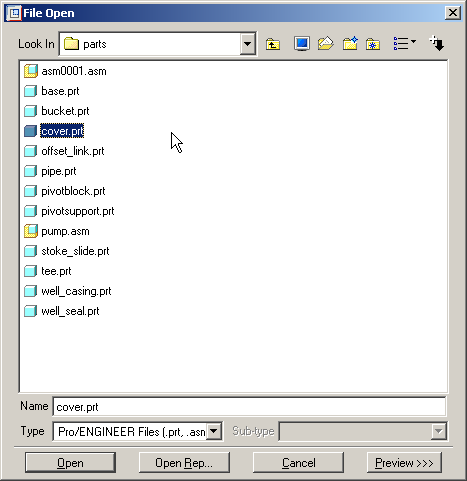

1 Ξεκινάμε την εφαρμογή Pro/Engineer Student Edition από την συντόμευση στην επιφάνεια εργασίας (ή από το κουμπί Έναρξη/PTC/ProEngineer Student Edition/ProEngineer Student Edition) Επιλέγουμε File Open (ή πατάμε το δεύτερο κουμπί πάνω αριστερά με τον κίτρινο φάκελο), στο νέο παράθυρο επιλέγουμε το αντικείμενο Cover.prt και πατάμε Open. Page 1 of 9

2 Το αντικείμενο Cover εμφανίζεται στον χώρο σχεδίασης Πατάμε το κουμπί του View Manager. View Manager Πλήκτρο New Καρτέλα Xsec Στο παράθυρο με τίτλο View Manager που εμφανίζεται πάνω δεξιά επιλέγουμε την καρτέλα Xsec (cross section: τομή). Πατάμε το πλήκτρο New και ως όνομα της τομής πληκτρολογούμε SECTION_A. Πατάμε [Enter] στο πληκτρολόγιο για να επικυρωθεί το όνομα της τομής. Όνομα τομής Page 2 of 9

3 Εμφανίζεται ένα νέο παράθυρο, το παράθυρο Menu Manager, στο οποίο επιλέγουμε διαδοχικά τις επιλογές Offset - Both Sides - Single και τέλος πατάμε την εντολή Done. Η διαδικασία σχεδίασης μίας τομής μοιάζει σε αυτή την προεκβολής. Το πρώτο που μας ζητείται είναι να ορίσουμε το επίπεδο σχεδίασης (SETUP SK_PLN). Στα νέα μενού του Menu Manager επιλέγουμε Setup New και Plane (δες σχήμα). Δείχνουμε ως επίπεδο σχεδίασης την επάνω επιφάνεια του Cover (δες σχήμα) Επιφάνεια Σχεδίασης Για να επικυρώσουμε την επιλογή μας πατάμε Okay στο παράθυρο Menu Manager Page 3 of 9

4 Για να οριστεί και ο προσανατολισμός στο οποίο θα βλέπουμε το επίπεδο σχεδίασης πρέπει να ορίσουμε και ένα επίπεδο αναφοράς. Στο Menu Manager πάλι επιλέγουμε Left και δείχνουμε την επίπεδη επιφάνεια που δείχνει στο σχήμα ο κέρσορας. Επιφάνεια Αναφοράς Page 4 of 9

5 Εμφανίζεται το περιβάλλον διδιάστατης (2Δ) σχεδίασης (Sketcher). Στο παράθυρο με τίτλο References πατάμε το κουμπί Close και ξεκινάμε την σχεδίαση της τομής Επιλέγουμε αναπαράσταση κρυμμένων γραμμών Επιλέγουμε το εργαλείο σχεδίασης γραμμών και σχεδιάζουμε την γραμμή ΑΒΓΔ του σχήματος. Τροποποιούμε τις τιμές των διαστάσεων ώστε να συμφωνούν με το αυτές του σχήματος. Όταν ολοκληρωθούν τα παραπάνω πατάμε το Αναπαράσταση κρυμμένων γραμμών Εργαλείο σχεδίασης γραμμών Γ Δ Α Β Page 5 of 9

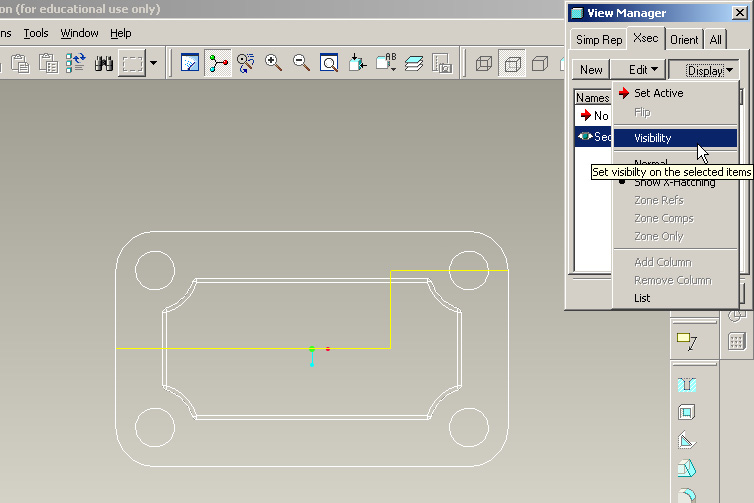

6 Η τομή είναι πλέον έτοιμη (εμφανίζεται η αντίστοιχη κίτρινη γραμμή στο σχέδιο). Για να εμφανιστεί συνολικά η τομή πατάμε το κουμπί Display, στο παράθυρο View Manager, και επιλέγουμε την εντολή Visibility. Εάν δεν είναι ήδη επιλεγμένο επιλέγουμε με τον ίδιο τρόπο την εντολή Show X-Hatching. Πατάμε Close στο παράθυρο View Manager. Page 6 of 9

7 Εάν περιστρέψουμε την οπτική μας γωνία και επιλέξουμε την αναπαράσταση σκίασης θα δούμε μία αναπαράσταση αντίστοιχη του σχήματος, όπου με κίτρινη γραμμοσκίαση εμφανίζεται η τομή που σχεδιάσαμε. Η τομή ουσιαστικά προκύπτει από την προεκβολή της γραμμής που σχεδιάσαμε κάθετα στο επίπεδο σχεδίασης, «κόβοντας» το αντικείμενο σε δύο μέρη. Για να δούμε καλύτερα την γεωμετρία της τομής πατάμε πάλι το κουμπί του View Manager, επιλέγουμε την τομή (κάνοντας κλικ στο όνομά της) και στο μενού Display επιλέγουμε Set Active. Page 7 of 9

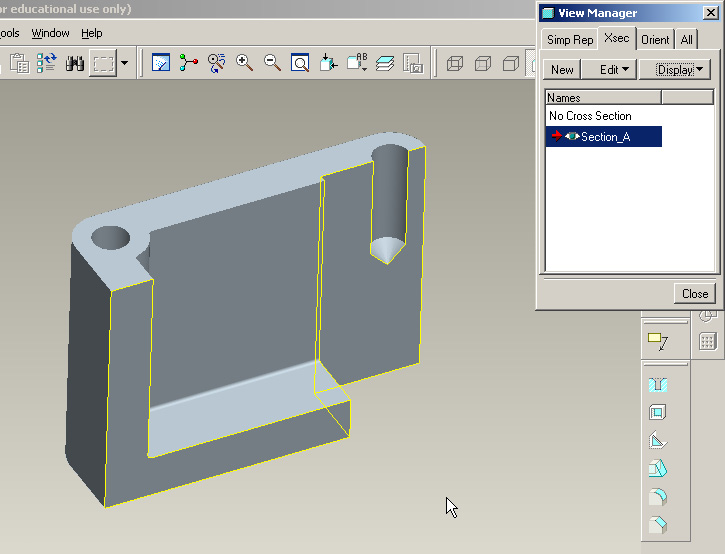

8 Στον χώρο σχεδίασης εμφανίζεται μία αναπαράσταση του ενός τμήματος από τα δύο στα οποία χωρίζει το αντικείμενο η τομή Για να δούμε το άλλο τμήμα επιλέγουμε στο μενού Display την εντολή Flip (δες σχήμα). Page 8 of 9

9 Η τομή που σχεδιάσαμε έχει ουσιαστικά βοηθητικό χαρακτήρα, ειδικά στην επόμενη φάση της δημιουργίας του μηχανολογικού σχεδίου. Η τομή δεν χωρίζει στην πραγματικότητα το αντικείμενο σε δύο τμήματα, αποτελεί όμως έναν αποτελεσματικό τρόπο ελέγχου και αναπαράστασης του «εσωτερικού» του αντικειμένου. Σκοπός της τομής είναι η παρουσίαση πληροφοριών και διαστάσεων όπως η γεωμετρία και οι διαστάσεις της οπής που δεν είναι εύκολο να παρουσιαστούν στο μηχανολογικό σχέδιο με τις κλασσικές ορθογωνικές προβολές. Για να ολοκληρωθεί η άσκηση αποθηκεύουμε το μοντέλο με την εντολή File->Save και κλείνουμε το αρχείο με την εντολή File->Close Window. Page 9 of 9
