1 ΒΑΣΙΚΕΣ ΑΡΧΕΣ ΚΥΚΛΩΜΑΤΩΝ ΣΤΟΙΧΕΙΑ ΜΑΘΗΜΑΤΟΣ & ΚΑΝΟΝΙΣΜΟΣ ΕΡΓΑΣΤΗΡΙΟΥ Γ. Τσιατούχας Αντικείμενο Μαθήματος Μοντέλο κυκλώματος Αναπαράσταση σήματος Δίκτυα αντιστάσεων Νόμοι Kirchhoff Ανάλυση κυκλώματος Θεωρήματα δικτύων Αάλ Ανάλυση μικρού σήματος Ανάλυση κατά συχνότητα Φίλτρα 2 1

2 Διδασκαλία Παραδόσεις Εργαστήρια Βιβλίο Υλικό Ασκήσεις Τετάρτη 11:00 13:00 Παρασκευή 13:00 15:00 Παρασκευή 16:00 20:00 Ανάλυση Κυκλωμάτων και Σημάτων. Rizzoni Διαφάνειες Φροντιστήρια και homeworks 3 Εργαστήριο Εβδομάδα 1η 2η 3η 4η 5η 6η 7η 8η 9η Τμήμα Α Εργ. Κενό Εργ. Κενό Εργ. Κενό Εργ. Κενό Αναπλ Τμήμα Β Τμήμα Γ Κενό Εργ. Κενό Εργ. Κενό Εργ. Κενό Εργ. Αναπλ Τμήμα Δ ΗΚ: Ηλεκτρικά κυκλώματα, ΨΚ: Ψηφιακά Κυκλώματα Σημειώσεις: Εργαστηριακές Ασκήσεις (κ. Σουλίου Β.17). Εργαστήριο: Αίθουσα Β.25 στον Β' Όροφο Ομάδες των 2 ή 3 ατόμων Δήλωση Τμημάτων στο ecourse (θα υπάρξει ανακοίνωση) 4 2

3 Κανονισμός Εργαστηρίου Κάθε άσκηση θα είναι κοινή για όλους και απαιτεί προετοιμασία από το σπίτι! Εξέταση κάθε άσκησηςστο εργαστήριο. Προσέλευση στην προκαθορισμένη ώρα. Μόνο μία ΔΙΚΑΙΟΛΟΓΗΜΕΝΗ απουσία επιτρέπεται και εφόσον, αναπληρωθεί σε επαναληπτικό εργαστήριο που θα γίνει στο τέλος. Απουσίες κατά την εβδομάδα πριν το Πάσχα και αμέσως μετά το Πάσχα λόγω μετακίνησης ΔΕΝ ΔΙΚΑΙΟΛΟΓΟΥΝΤΑΙ!!! Απουσία ή αποτυχία στο εργαστήριο αφαιρεί το δικαίωμα της γραπτής εξέτασης 5 MO Τρανζίστορ MO Τρανζίστορ 32nm R Απλό Μοντέλο Τρανζίστορ Σύμβολο 6 3

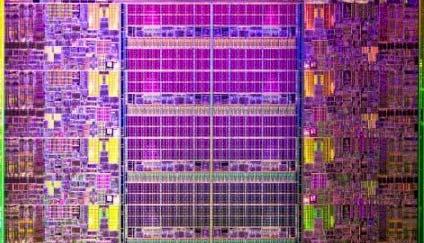

4 ) Ψηφιακή Τεχνολογία Intel Xeon E Τεχνολογία 32nm Ρολόι μέχρι 3.3Hz 8 πυρήνες (cores) 2,263 δισεκ/μύρια τρανζίστορ 32ΚΒ/32ΚΒ instruction/data L1 cache / πυρήνα 256KB L2 cache / πυρήνα 20MB διαμοιραζόμενη L3 cache 1.5ΤΒ LRIMM κύρια μνήμη στα 1.6HZ Μέχρι 150W κατανάλωση ισχύος! 7 Μοντέλο MO Τρανζίστορ Ι R Ι Στην πράξη, η αντίσταση R είναι μια μη γραμμική και χρονικά μεταβαλλόμενη αντίσταση! I (A) -4 x I k V V α t V (V) 6 x 10-4 V = 2.5 V I (A) V = 2.0 V V = 1.5 V 1 V = 1.0 V Σύμβολο V (V) 8 4

5 Μοντέλο MO Τρανζίστορ ΙΙ C C C B R on C B C B B C R off C Γιαναεπιτύχουμετιςεπιδόσειςπουζητάμεαπόένα τις επιδόσεις που από ηλεκτρονικό κύκλωμα, θα πρέπει να το αναλύσουμε με βάση τα μοντέλα των δομικών του μονάδων (π.χ. τρανζίστορ), τα οποία απαρτίζονται από στοιχειώδη ηλεκτρικά κυκλωματικά στοιχεία, όπως πηγές, αντιστάσεις, πυκνωτές, πηνία...! 9 Διασυνδέσεις Διασυνδέσεις 6 Διασυνδέσεις 5 Διασυνδέσεις C i 1 R i 1 C i C i+1 R i Διασυνδέσεις 3 Διασυνδέσεις 2 Διασυνδέσεις 1 Τρανζίστορ 10 5

6 Ηλεκτρονική: Μέθοδος Εργασίας V R 1 Q 2 i Ισοδύναμο κύκλωμα για Q 1 ανάλυση υ i + R 2 R L υ o g m1 gs1 υ m2 gs2 i υ gs1 ro1 υ R gs2 2 g r o2 R L υ o Μαθήματα Υλικού στο Τμήμα Αρχιτεκτονική Υπολογιστών I Αρχιτεκτονική Υπολογιστών II Σχεδίαση Ψηφιακών Δοκιμή ή& & Αξιοπιστία Συστημάτων Ηλεκτρονικών Συστημάτων Ψηφιακή Σχεδίαση II Ψηφιακή Σχεδίαση I Τεχνικές Σχεδίασης Κυκλωμάτων CMO Ηλεκτρονική ΚυκλώματαVLI 12 6

7 Βέλτιστη Επιλογή Παρακολούθησης Ψηφιακή Σχεδίαση I Ηλεκτρονική Προπτυχιακός Κύκλος Ψηφιακή Σχεδίαση ΙΙ Αρχιτεκτονική Υπολογιστών I Αρχιτεκτονική Υπολογιστών IΙ Κυκλώματα VLI Δοκιμή & Αξιοπιστία Ηλεκτρονικών Συστημάτων Τεχνικές Σχεδίασης Κυκλωμάτων CMO Σχεδίαση Ψηφιακών Συστημάτων Μεταπτυχιακός Κύκλος 13 Εργαστήριο Ηλεκτρονικής Β

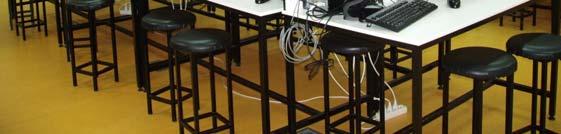

8 Εργαστηριακός Εξοπλισμός 15 Βιβλιογραφία Ανάλυση Κυκλωμάτων και Σημάτων I&IIII iorgio Rizzoni, Εκδ. Παπαζήση,2005. Basic Circuit Theory Chrales esoer, Ernest Kuh, Εκδ.Mcraw Hill, Foundations of Analog and igital Electronic Circuits Anant Agarwal, Jeffrey Lang, Εκδ. Morgan Kaufmann Pub., Διαφάνειες Μαθήματος:
