1 Wilo-HMC / HMP / HMHI GR Οδηγίες εγκατάστασης και λειτουργίας 1

2 Περιεχόμενα 1 Γενικά Σκοπός χρήσης Οδηγίες για το προϊόν Κωδικοποίηση τύπου Σύνδεση και στοιχεία απόδοσης 3 2 Ασφάλεια Χαρακτηριστικά των υποδείξεων στις οδηγίες λειτουργίας Ειδίκευση προσωπικού Κίνδυνοι εάν αγνοηθούν οι υποδείξεις ασφάλειας Yποδείξεις ασφάλειας για το χρήστη Υποδείξεις ασφάλειας για εργασίες ελέγχου και συναρμολόγησης Αυθαίρετες τροποποιήσεις και κατασκευή ανταλλακτικών Ανεπίτρεπτοι τρόποι λειτουργίας 6 3 Μεταφορά και προσωρινή αποθήκευση 6 4 Περιγραφή του προϊόντος και του προαιρετικού εξοπλισμού Περιγραφή των συγκροτημάτων Περιεχόμενο παράδοσης Προαιρετικός εξοπλισμός 6 5 Τοποθέτηση/εγκατάσταση Συναρμολόγηση Ηλεκτρική σύνδεση 7 6 Θέση σε λειτουργία 7 7 Συντήρηση 8 8 Βλάβες, αίτια και αποκατάσταση 9 2

3 1 Γενικά 1.1 Σκοπός χρήσης Με τη σειρά διαφορετικών οικιακών πιεστικών προσφέρει η WILO συγκροτήματα παροχής νερού για τους τομείς σπίτι, χόμπυ, και κήπο. Τα συγκροτήματα αυτά, ανάλογα με την αντλία που έχει επιλεχθεί/τοποθετηθεί είναι κατάλληλα για: Πότισμα και πότισμα με καταιονισμό με νερό από δεξαμενές, μικρές λίμνες, ρυάκια και πηγάδια. Για αποστράγγιση δεξαμενών. Για αποστράγγιση πλημμυρισμένων υπόγειων χώρων. Ανάλογα με την περίπτωση χρησιμοποίησής των εφαρμόζονται αντλίες των σειρών Wilo- MultiCargo (MC), Wilo-MultiPress (MP) ή Wilo-Economy (MHI). Όσον αφορά τις αντλίες της σειράς Wilo-MultiCargo πρόκειται για αντλίες αυτόματης αναρρόφησης, οι οποίες είναι κατάλληλες για λειτουργία αρνητικής αναρρόφησης (π.χ. από πηγάδια/πηγές) δεν επιτρέπεται όμως να συνδεθούν απευθείας στο δημόσιο δίκτυο πόσιμου νερού. Οι αντλίες των σειρών Wilo-MultiPress και Wilo-Economy είναι αντλίες κανονικής αναρρόφησης, οι οποίες μπορούν να λειτουργήσουν επίσης στην αρνητική ή στη θετική αναρρόφηση (π.χ. από ανοιχτές δεξαμενές) όμως δεν είναι αντλίες αυτόματης αναρρόφησης. Εγκαταστάσεις με αντλίες αυτής της κατασκευής επιτρέπεται να συνδεθούν απευθείας στο δημόσιο δίκτυο πόσιμου νερού. 1.2 Οδηγίες για το προϊόν Κωδικοποίηση τύπου HMC 304 EM HMP 304 EM HMHI 204 EM H = Οικιακό πιεστικό συγκρότημα με αντλία MC = Wilo-MultiCargo MP = Wilo-MultiPress MHI = Wilo-Economy Ονομαστική παροχή Q σε m³/h Σε βελτιστοποιημένο βαθμό απόδοσης Αριθμός βαθμίδων EM = Μονοφασικό ρεύμα 1~230 V DM = Τριφασικό ρεύμα 3~400 V Σύνδεση και στοιχεία απόδοσης Τα ακριβή στοιχεία σύνδεσης και απόδοσης παρακαλούμε να τα πάρετε από την πινακίδα της αντλίας και του κινητήρα. 3

4 Επιτρεπόμενα υγρά άντλησης Νερό χωρίς στερεές ύλες/ιζήματα, νερό χρήσης, ψύξης και βρόχινο νερό. Για την άντληση άλλου υγρού απαιτείται η έγκριση της Εταιρείας WILO. Μέγιστη θερμοκρασία αντλούμενου 35 C υγρού Στόμιο κατάθλιψης Rp 1 Μέγιστη πίεση λειτουργίας 8 bar (HMC, HMP), 10 bar (HMHI) Σε περίπτωση παραγγελίας ανταλλακτικών πρέπει να δίδονται όλα τα στοιχεία της πινακίδας του τύπου συγκροτήματος. Εργοστασιακές ρυθμίσεις Σειρά HMC: Σειρά HMP: Σειρά HMC Μέγιστο μανομετρικό (m) Μέγιστη παροχή (m³/h) Περιοχή πιεζοστάτη (bar) Πίεση αερίου δοχείου διαστολής (bar) HMC ,2-3,5 1,8 HMC ,2-4,5 2,7 HMC ,2-3,5 1,8 HMC ,2-4,5 2,7 Σειρά HMHI: Σειρά HMP Μέγιστο μανομετρικό (m) Μέγιστη παροχή (m³/h) Περιοχή πιεζοστάτη (bar) Πίεση αερίου δοχείου διαστολής (bar) HMP ,7-3,0 1,3 HMP ,2-3,5 1,8 HMP ,2-4,5 2,7 HMP ,7-3,0 1,3 HMP ,2-3,5 1,8 HMP ,2-4,5 2,7 Σειρά HMHI Μέγιστο μανομετρικό (m) Μέγιστη παροχή (m³/h) Περιοχή πιεζοστάτη (bar) Πίεση αερίου δοχείου διαστολής (bar) HMHI ,5 1,7-3,0 1,3 HMHI ,5 2,2-3,5 1,8 HMHI ,5 3,2-4,5 2,7 HMHI ,5 4,0-6,0 3,6 HMHI ,5 1,7-3,0 1,3 HMHI ,5 2,2-3,5 1,8 HMHI ,5 3,2-4,5 2,7 HMHI ,5 4,0-6,0 3,6 4

5 2 Ασφάλεια Αυτές οι οδηγίες λειτουργίας περιέχουν θεμελιώδεις υποδείξεις για την εγκατάσταση και λειτουργία στις οποίες πρέπει να δοθεί προσοχή. Γι αυτό το λόγο πρέπει να διαβάζονται από εκείνον που θα κάνει τη συναρμολόγηση ή τον υπεύθυνο πριν από τη συναρμολόγηση ή τη θέση σε λειτουργία. Δεν πρέπει να προσέξουμε μόνο τις γενικές υποδείξεις ασφάλειας αυτής της παραγράφου αλλά και τις ειδικές υποδείξεις ασφάλειας που αναγράφονται στις παρακάτω παραγράφους. 2.1 Χαρακτηριστικά των υποδείξεων στις οδηγίες λειτουργίας Οι υποδείξεις ασφαλείας που περιλαμβάνονται σ' αυτές τις οδηγίες λειτουργίας, που αν δεν προσεχθούν μπορεί να προκαλέσουν κινδύνους σε ανθρώπους και περιβάλλον, συμβολίζονται με το γενικό σύμβολο κινδύνου: ή με το παρακάτω ειδικό σύμβολο για κίνδυνο από ηλεκτρική τάση: Για υποδείξεις ασφάλειας που, αν δεν προσεχθούν, μπορεί να προκαλέσουν κινδύνους για τον κυκλοφορητή ή την εγκατάσταση και τη λειτουργία τους χρησιμοποιείται η λέξη: ΠΡΟΣΟΧΗ! 2.2 Ειδίκευση προσωπικού Το προσωπικό που ασχολείται με τη συναρμολόγηση πρέπει να διαθέτει την απαραίτητη ειδίκευση γι' αυτές τις εργασίες. 2.3 Κίνδυνοι εάν αγνοηθούν οι υποδείξεις ασφάλειας Η μη τήρηση των οδηγιών ασφάλειας μπορεί να έχει σαν επακόλουθο τον κίνδυνο προσώπων, κυκλοφορητή και εγκατάστασης. Η μη τήρηση των οδηγιών ασφάλειας μπορεί να δικαιολογήσει ακύρωση της εγγύησης. Ειδικότερα η μη τήρηση των κανόνων ασφαλείας μπορεί να προκαλέσει τους εξής κινδύνους: Διακοπή σοβαρών λειτουργιών της εγκατάστασης. Κινδύνους για πρόσωπα από ηλεκτρικές και μηχανικές επιδράσεις. 2.4 Yποδείξεις ασφάλειας για το χρήστη Πρέπει να τηρούνται οι κανονισμοί που ισχύουν για την πρόληψη ατυχημάτων. Πρέπει να αποκλεισθούν οι κίνδυνοι που προέρχονται από την ηλεκτρική ενέργεια. Πρέπει να προσεχθούν οι προδιαγραφές τής τοπικής επιχείρησης παραγωγής και διανομής ενέργειας (ΔΕΗ). 2.5 Υποδείξεις ασφάλειας για εργασίες ελέγχου και συναρμολόγησης Ο χρήστης πρέπει να φροντίζει ώστε όλες οι εργασίες ελέγχου και συναρμολόγησης να πραγματοποιούνται από εξουσιοδοτημένο και ειδικευμένο προσωπικό, το οποίο γνωρίζει οπωσδήποτε τις οδηγίες λειτουργίας. Εννοείται ότι όλες οι εργασίες στον κυκλοφορητή/εγκατάσταση πρέπει να πραγματοποιούνται όταν η εγκατάσταση είναι εκτός λειτουργίας. 5

6 2.6 Αυθαίρετες τροποποιήσεις και κατασκευή ανταλλακτικών Μετατροπές στην εγκατάσταση επιτρέπονται μόνο μετά από συνεννόηση με τον κατασκευαστή. Αυθεντικά εξαρτήματα και ανταλλακτικά του κατασκευαστή εξασφαλίζουν πλήρη ασφάλεια. Η χρήση εξαρτημάτων άλλης προέλευσης δικαιολογεί ακύρωση της εγγύησης. 2.7 Ανεπίτρεπτοι τρόποι λειτουργίας Η ασφάλεια λειτουργίας της εγκατάστασης εξασφαλίζεται μόνον εάν τηρηθούν οι προϋποθέσεις της παραγράφου 1. Σε καμιά περίπτωση δεν επιτρέπεται να ξεπερασθούν ή να υπολείπονται οι οριακές τιμές που δίδονται στο φύλλο χαρακτηριστικών. 3 Μεταφορά και προσωρινή αποθήκευση ΠΡΟΣΟΧΗ! Το συγκρότημα δεν πρέπει να εκτίθεται σε θερμοκρασίες περιβάλλοντος εκτός της περιοχής από -10 C μέχρι +50 C. 4 Περιγραφή του προϊόντος και του προαιρετικού εξοπλισμού Τα συγκροτήματα παραδίδονται σαν έτοιμες συναρμολογημένες και προκαλωδιωμένες μονάδες. Τα τμήματα που έρχονται σε επαφή με το υγρό κυκλοφορίας αποτελούνται από υλικά ανθεκτικά σε διάβρωση. Στους μονοφασικούς κινητήρες (κατασκευή EM) επεμβαίνει το θερμικό προστασίας κινητήρα σε περίπτωση υπερθέρμανσης. Μετά την ψύξη του κινητήρα επαναλειτουργεί αυτόματα η αντλία. Το κέλυφος της αντλίας είναι στεγανοποιημένο έναντι του κινητήρα με μηχανικό στυπιοθλίπτη. ΠΡΟΣΟΧΗ! Δεν επιτρέπεται η ξηρή λειτουργία της αντλίας. Για βλάβες στην αντλία εξαιτίας ξηρής λειτουργίας στερείται από τον κατασκευαστή το δικαίωμα της εγγύησης. 4.1 Περιγραφή των συγκροτημάτων Τα συγκροτήματα παροχής νερού των σειρών HMC HMP, και HMHI είναι συγκροτήματα για μόνιμη εγκατάσταση. Είναι εξοπλισμένα με ένα δοχείο διαστολής μεμβράνης, πιεζοστάτη, μανόμετρο και φις για σύνδεση με το δίκτυο (κατασκευή EM). Πρέπει να συνδεθούν μόνον ο σωλήνας αναρρόφησης με μια βαλβίδα αντεπιστροφής και ο σωλήνας κατάθλιψης. Η σύνδεση με το ηλεκτρικό δίκτυο των αντλιών τριφασικού κινητήρα (τύπου DM) είναι υποχρέωση του εγκαταστάτη. 4.2 Περιεχόμενο παράδοσης Συγκρότημα παροχής νερού (HMC ή HMP ή HMHI). Οδηγίες εγκατάστασης και λειτουργίας. 4.3 Προαιρετικός εξοπλισμός Σετ εύκαμπτου σωλήνα αναρρόφησης. Πλωτηροδιακόπτης (Σχήμα σύνδεσης, βλέπε εικόνα 2). 5 Τοποθέτηση/εγκατάσταση 5.1 Συναρμολόγηση Τα συγκροτήματα πρέπει να λειτουργούν σύμφωνα με τις προδιαγραφές του τοπικού δικτύου υδροδότησης. Ο χώρος εγκατάστασης των πρέπει να είναι καλά αεριζόμενος, ξηρός και ασφαλής από παγωνιά. Ζημιές οι οποίες μπορεί να προέλθουν από βλάβη της αντλίας, όπως πλημμύρισμα χώρων, πρέπει να αποκλεισθούν από το χρήστη με τη λήψη των κατάλληλων μέτρων (π.χ. εγκατάσταση συναγερμού, εφεδρική αντλία). 6

7 Οι σωλήνες αναρρόφησης και κατάθλιψης είναι υποχρέωση του εγκαταστάτη. Σε περίπτωση σύνδεσης σταθερών σωλήνων αναρρόφησης και κατάθλιψης πρέπει να στερεωθεί από τον εγκαταστάτη η αντλία στο δάπεδο. Σε περίπτωση μη σταθεροποιημένης εγκατάστασης πρέπει να συνδεθεί τουλάχιστον η αντλία με εύκαμπτο τεμάχιο σωλήνα σύνδεσης στον σωλήνα αναρρόφησης και κατάθλιψης. Ο σωλήνας αναρρόφησης πρέπει να τοποθετείται ανοδικά, να είναι στεγανός έναντι πίεσης και κενού και χωρίς παραμένουσες τάσεις. Κατά τη διαστασιολόγηση του σωλήνα αναρρόφησης και ενδεχομένως της ποδοβαλβίδας (ποτήρι) πρέπει να ληφθούν υπόψη οι τιμές NPSH της αντλίας (τιμές της αντλίας στο σημείο λειτουργίας) Συνδέστε το σωλήνα κατάθλιψης χωρίς παραμένουσες τάσεις στο στόμιο κατάθλιψης. ΠΡΟΣΟΧΗ! Για την εγγύηση μιας άψογης λειτουργίας απαιτούν οι αντλίες μίας υδάτινη στήλη ύψους 30 cm, δηλ. η αρχή του σωλήνα κατάθλιψης πρέπει σε ένα μήκος το λιγότερο 30 cm να τοποθετείται ανοδικά. Σε συγκροτήματα αυτόματης αναρρόφησης της κατασκευαστικής σειράς HMC πρέπει να συναρμολογείστε στον σωλήνα αναρρόφησης μία ποδοβαλβίδα (ποτήρι). Πρέπει να βρίσκεται το λιγότερο 30 cm κάτω από την κατώτατη στάθμη νερού. Βασικά συστήνεται η χρήση ενός σετ-τεμαχίου ελαστικού σωλήνα αναρρόφησης (προαιρετικός εξοπλισμός), το οποίο αποτελείται από τεμάχιο ελαστικού σωλήνα αναρρόφησης, πλέγμα αναρρόφησης και ποδοβαλβίδα. Σε εγκαταστάσεις της κατασκευαστικής σειράς HMP και HMHI πρέπει να συναρμολογηθεί πριν από την αντλία μία βαλβίδα αντεπιστροφής. Επιπλέον ισχύει για τα συγκροτήματα: Η επιφάνεια εγκατάστασης πρέπει να είναι ομαλή και επίπεδη. Πρέπει να ληφθεί μέριμνα για επαρκή χώρο εργασιών συντήρησης 5.2 Ηλεκτρική σύνδεση Η ηλεκτρική σύνδεση πρέπει να πραγματοποιείται από ένα αδειούχο ηλεκτρολόγο εγκαταστάτη σύμφωνα με τους ισχύοντες κανονισμούς. H εγκατάσταση πρέπει να συνδεθεί μέσω διακόπτη προστασίας έναντι ρεύματος διαφυγής (διακόπτης FI). Για εφαρμογή σε πισίνες και λιμνούλες κήπων πρέπει να τηρηθούν οι οδηγίες σύμφωνα με VDE 0100 μέρος 702. Οι ηλεκτρικές συνδέσεις (φις και πρίζες) πρέπει να είναι ασφαλείς έναντι πλημμύρας, να προστατεύονται έναντι υγρασίας και να τοποθετούνται χωρίς υγρασία. Ελέγξτε το είδος και την τάση του ρεύματος σύνδεσης με το δίκτυο. Προσέξτε τα στοιχεία της πινακίδας του κινητήρα της αντλίας. Ασφάλεια δικτύου: 10A. Προσέξτε τη γείωση. Οι αντλίες επιτρέπεται να λειτουργούνται μόνον με ηλεκτρικό αγωγό (επίσης με επιμήκυνση) ο οποίος αντιστοιχεί τουλάχιστον σε αγωγό του τύπου H07 RNF σύμφωνα με DIN ή DIN Θέση σε λειτουργία Έλεγχος για επαρκή ποσότητα νερού στο δοχείο αποθέματος ή στο πηγάδι. Πρέπει να αποφευχθεί οπωσδήποτε η ξηρή λειτουργία της αντλίας γιατί καταστρέφει το μηχανικό στυπιοθλίπτη. Πληρώστε την αντλία και ενδεχομένως το σωλήνα αναρρόφησης στη βίδα πλήρωσης. Μόνο μια πληρωμένη αντλία χωρίς θύλακα αέρα είναι ικανή για αναρρόφηση. 7

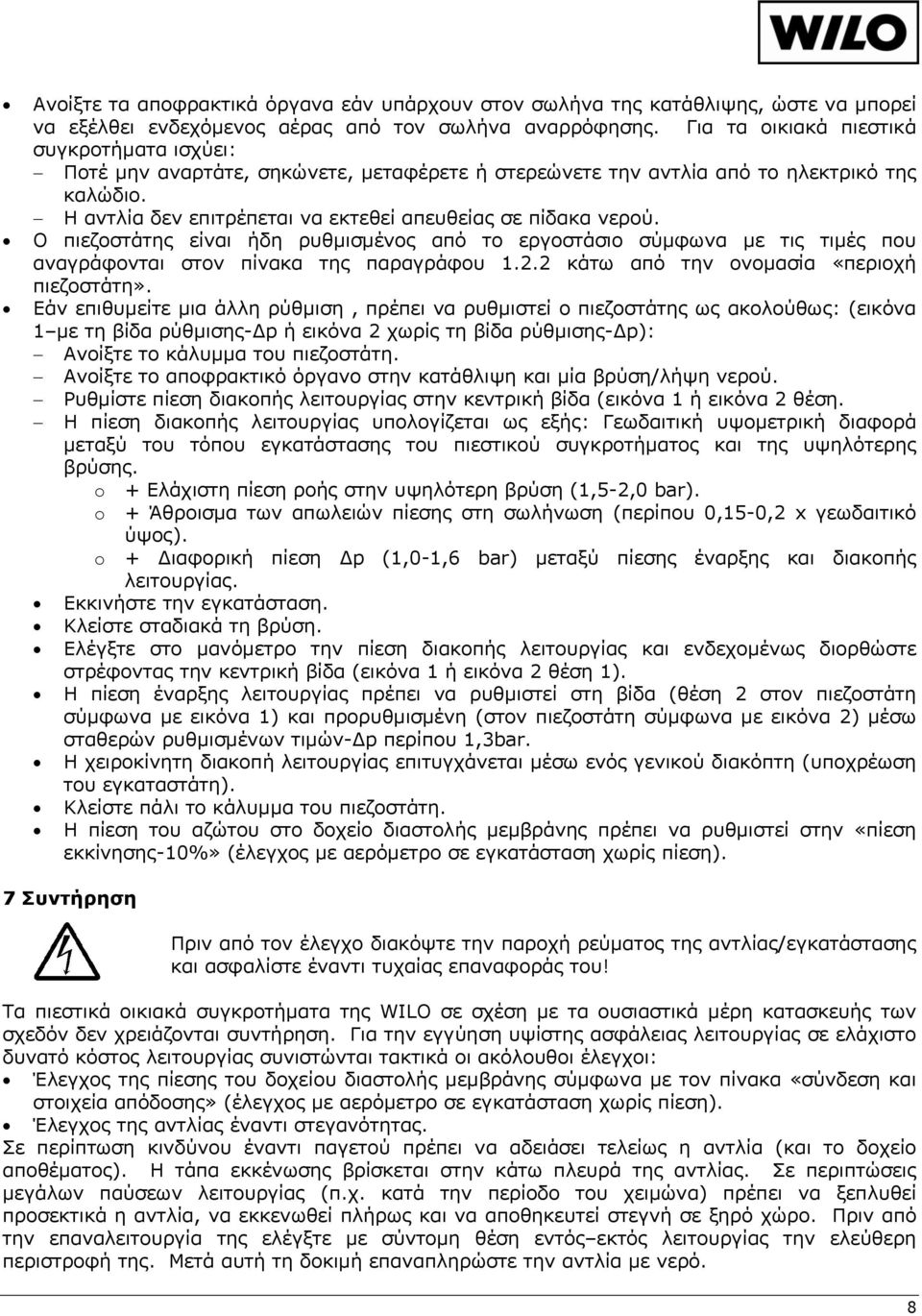

8 Ανοίξτε τα αποφρακτικά όργανα εάν υπάρχουν στον σωλήνα της κατάθλιψης, ώστε να μπορεί να εξέλθει ενδεχόμενος αέρας από τον σωλήνα αναρρόφησης. Για τα οικιακά πιεστικά συγκροτήματα ισχύει: Ποτέ μην αναρτάτε, σηκώνετε, μεταφέρετε ή στερεώνετε την αντλία από το ηλεκτρικό της καλώδιο. Η αντλία δεν επιτρέπεται να εκτεθεί απευθείας σε πίδακα νερού. Ο πιεζοστάτης είναι ήδη ρυθμισμένος από το εργοστάσιο σύμφωνα με τις τιμές που αναγράφονται στον πίνακα της παραγράφου κάτω από την ονομασία «περιοχή πιεζοστάτη». Εάν επιθυμείτε μια άλλη ρύθμιση, πρέπει να ρυθμιστεί ο πιεζοστάτης ως ακολούθως: (εικόνα 1 με τη βίδα ρύθμισης-δp ή εικόνα 2 χωρίς τη βίδα ρύθμισης-δp): Ανοίξτε το κάλυμμα του πιεζοστάτη. Ανοίξτε το αποφρακτικό όργανο στην κατάθλιψη και μία βρύση/λήψη νερού. Ρυθμίστε πίεση διακοπής λειτουργίας στην κεντρική βίδα (εικόνα 1 ή εικόνα 2 θέση. Η πίεση διακοπής λειτουργίας υπολογίζεται ως εξής: Γεωδαιτική υψομετρική διαφορά μεταξύ του τόπου εγκατάστασης του πιεστικού συγκροτήματος και της υψηλότερης βρύσης. o o o + Ελάχιστη πίεση ροής στην υψηλότερη βρύση (1,5-2,0 bar). + Άθροισμα των απωλειών πίεσης στη σωλήνωση (περίπου 0,15-0,2 x γεωδαιτικό ύψος). + Διαφορική πίεση Δp (1,0-1,6 bar) μεταξύ πίεσης έναρξης και διακοπής λειτουργίας. Εκκινήστε την εγκατάσταση. Κλείστε σταδιακά τη βρύση. Ελέγξτε στο μανόμετρο την πίεση διακοπής λειτουργίας και ενδεχομένως διορθώστε στρέφοντας την κεντρική βίδα (εικόνα 1 ή εικόνα 2 θέση 1). Η πίεση έναρξης λειτουργίας πρέπει να ρυθμιστεί στη βίδα (θέση 2 στον πιεζοστάτη σύμφωνα με εικόνα 1) και προρυθμισμένη (στον πιεζοστάτη σύμφωνα με εικόνα 2) μέσω σταθερών ρυθμισμένων τιμών-δp περίπου 1,3bar. Η χειροκίνητη διακοπή λειτουργίας επιτυγχάνεται μέσω ενός γενικού διακόπτη (υποχρέωση του εγκαταστάτη). Κλείστε πάλι το κάλυμμα του πιεζοστάτη. Η πίεση του αζώτου στο δοχείο διαστολής μεμβράνης πρέπει να ρυθμιστεί στην «πίεση εκκίνησης-10%» (έλεγχος με αερόμετρο σε εγκατάσταση χωρίς πίεση). 7 Συντήρηση Πριν από τον έλεγχο διακόψτε την παροχή ρεύματος της αντλίας/εγκατάστασης και ασφαλίστε έναντι τυχαίας επαναφοράς του! Τα πιεστικά οικιακά συγκροτήματα της WILO σε σχέση με τα ουσιαστικά μέρη κατασκευής των σχεδόν δεν χρειάζονται συντήρηση. Για την εγγύηση υψίστης ασφάλειας λειτουργίας σε ελάχιστο δυνατό κόστος λειτουργίας συνιστώνται τακτικά οι ακόλουθοι έλεγχοι: Έλεγχος της πίεσης του δοχείου διαστολής μεμβράνης σύμφωνα με τον πίνακα «σύνδεση και στοιχεία απόδοσης» (έλεγχος με αερόμετρο σε εγκατάσταση χωρίς πίεση). Έλεγχος της αντλίας έναντι στεγανότητας. Σε περίπτωση κινδύνου έναντι παγετού πρέπει να αδειάσει τελείως η αντλία (και το δοχείο αποθέματος). Η τάπα εκκένωσης βρίσκεται στην κάτω πλευρά της αντλίας. Σε περιπτώσεις μεγάλων παύσεων λειτουργίας (π.χ. κατά την περίοδο του χειμώνα) πρέπει να ξεπλυθεί προσεκτικά η αντλία, να εκκενωθεί πλήρως και να αποθηκευτεί στεγνή σε ξηρό χώρο. Πριν από την επαναλειτουργία της ελέγξτε με σύντομη θέση εντός εκτός λειτουργίας την ελεύθερη περιστροφή της. Μετά αυτή τη δοκιμή επαναπληρώστε την αντλία με νερό. 8

9 8 Βλάβες, αίτια και αποκατάσταση Βλάβη Ο κινητήρας δεν λειτουργεί Ο κινητήρας λειτουργεί, η αντλία δεν έχει παροχή Μη επαρκής παροχή Επαναλαμβανόμενες διακοπές λειτουργίας λόγω επέμβασης του διακόπτη προστασίας κινητήρα Η αντλία κατά την λήψη νερού τίθεται συνεχώς εντός-εκτός λειτουργίας Αίτια Ελλιπής τάση δικτύου Βλάβη ηλεκτρικής ασφάλειας Έχει επέμβει η προστασία κινητήρα, δύσκολη λειτουργία της αντλίας/ μπλοκάρισμα Έχει επέμβει η προστασία έλλειψης νερού, πολύ χαμηλό επίπεδο στάθμης νερού Βλάβη στην αντλία Λανθασμένη φορά περιστροφής του κινητήρα Αέρας στην αντλία ή στον σωλήνα αναρρόφησης Υπέρβαση του μέγιστου ύψους αναρρόφησης Βουλωμένο το άνοιγμα αναρρόφησης Μπλοκαρισμένη η βαλβίδα αντεπιστροφής Βουλωμένος ο σωλήνας κατάθλιψης Ξένα σώματα στην αντλία Η αντλία λειτουργεί σε ξηρή λειτουργία Πίεση στο δοχείο διαστολής μεμβράνης πολύ χαμηλή Ένα βούλωμα της αντλίας, μπορεί στις περισσότερες περιπτώσεις να αποκατασταθεί αφού βγάλετε το τεμάχιο ελαστικού σωλήνα στην αναρρόφηση και ξεπλύνετε την αντλία προς τα πίσω με πίεση. Κατά τη διάρκεια του ξεπλύματος της αντλίας την ενεργοποιείτε αρκετές φορές για 2 λεπτά. Εάν δεν αποκατασταθεί η βλάβη απευθυνθείτε στον Κέντρο Εξυπηρέτησης Πελατών της Wilo ή στα κατά τόπους Εξουσιοδοτημένα Κέντρα Service της Wilo. Διατηρείται το δικαίωμα τεχνικών αλλαγών! 9

10 1 Βίδα ρύθμισης Pmax 2 Βίδα ρύθμισης Δp Η τιμή του Δp έχει ρυθμιστεί από το εργοστάσιο. Μην αλλάζεται την ρύθμιση αυτή γιατί αλλαγή αυτής της τιμής επηρεάζει την τιμή του Pmax. Εικόνα 1 Πιεζοστάτης με ρυθμιζόμενη διαφορική πίεση, τριφασικού τύπου DM 10

11 1 Βίδα ρύθμισης Pmax Εικόνα 2 Πιεζοστάτης με σταθερή ρύθμιση διαφορικής πίεσης, μονοφασικού τύπου ΕM 11

12 Εικόνα 3 Σύνδεση πλωτηροδιακόπτη, επιλεκτικά στο κουτί κλεμμών του κινητήρα (ισχύει μόνο για μονοφασικό τύπο EM) 12

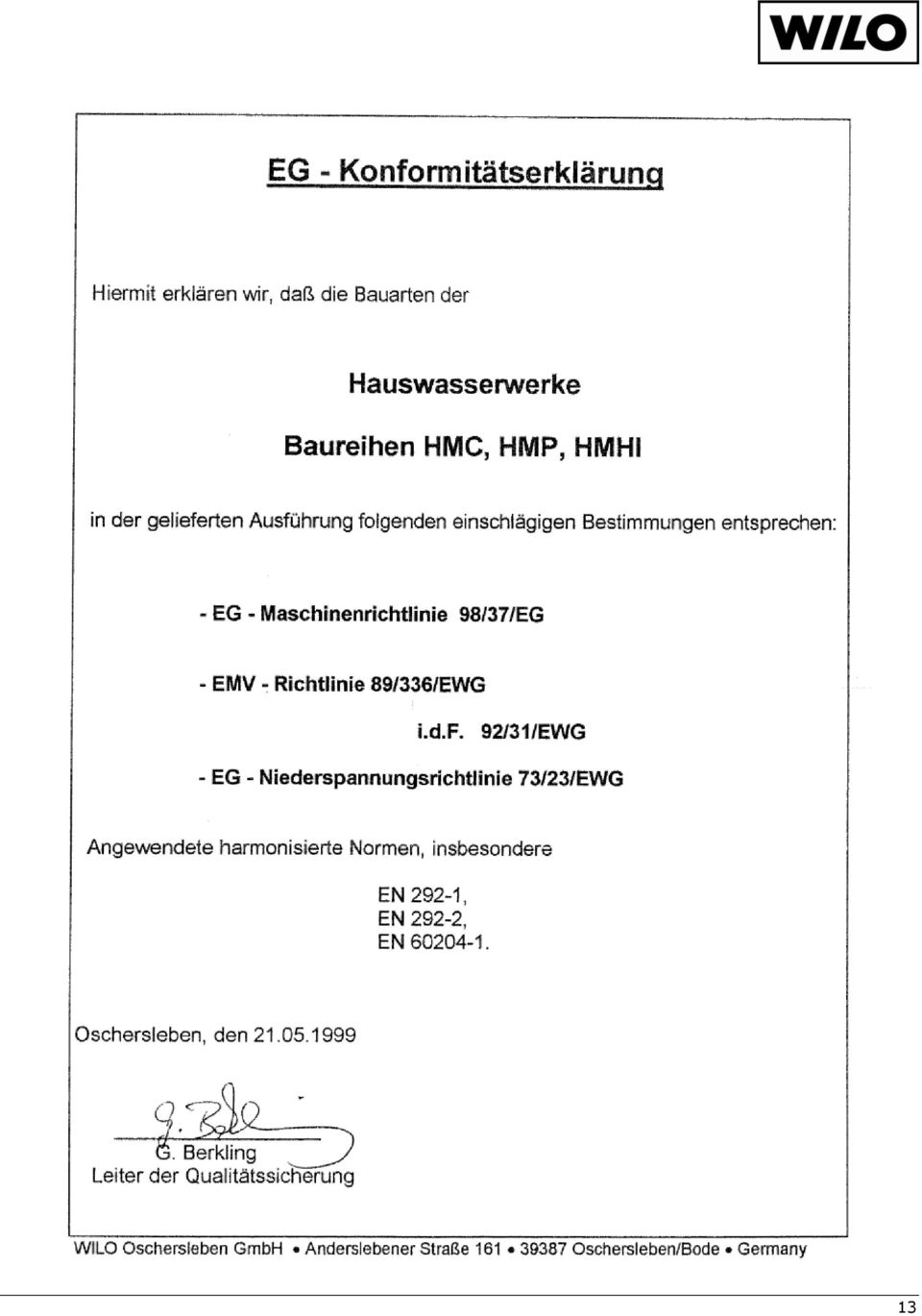

13 13
