1 COMPACT ΚΑΙΝΟΤΟΜΙΑ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΣΕ ΜΟΡΦΗ COMPACT

COMPACT! ΤΟ ΘΑΥΜΑ ΠΟΥ ΣΥΝΔΥΑΖΕΙ ΠΟΛΛΑ ΚΑΙ ΜΟΝΑΔΙΚΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ... 1.

απόδοση σε σύγκριση με τους κλασικούς ηλιακούς θερμοσίφωνες.

2 COMPACT! ΤΟ ΘΑΥΜΑ ΠΟΥ ΣΥΝΔΥΑΖΕΙ ΠΟΛΛΑ ΚΑΙ ΜΟΝΑΔΙΚΑ ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΤΟ COMPACT ΕΧΕΙ 15% ΓΡΗΓΟΡΟΤΕΡΗ ΑΠΟΔΟΣΗ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΜΕΡΑΣ Επειδή το COMPACT είναι φυσικής κυκλοφορίας, δεν απαιτεί θερμικά υγρά για την ανταλλαγή θερμότητας, παρέχοντας έτσι 15% γρηγορότερη απόδοση σε σύγκριση με τους κλασικούς ηλιακούς θερμοσίφωνες. Το παραβολικό σχήμα του COMPACT δίνει τη δυνατότητα να αξιοποιεί την άμεση & έμμεση ακτινοβολία επιτυγχάνοντας έτσι υψηλές θερμικές αποδόσεις. 2. ΤΟ COMPACT ΕΙΝΑΙ ΠΡΟΣΙΤΟ ΣΕ ΟΛΟΥΣ Όταν ο ηλιακός θερμοσίφωνας έγινε είδος πρώτης ανάγκης, η ΗΛΙΟΑΚΜΗ δημιούργησε τον COMPACT σε τιμή προσιτή για όλους. 3. ΤΟ COMPACT ΔΕΝ ΑΠΑΙΤΕΙ ΕΞΟΔΑ ΕΓΚΑΤΑΣΤΑΣΗΣ Το COMPACT δεν απαιτεί ακριβή εγκατάσταση, αφού μπορεί να μεταφερθεί πολύ εύκολα και να εγκατασταθεί στην ταράτσα, στη βεράντα ή στον κήπο. Η σύνδεσή του γίνεται εύκολα και γρήγορα ακόμα και από ένα ανειδίκευτο άτομο, καθ ότι έχει μια είσοδο και μια έξοδο ζεστού νερού. Η ηλεκτρολογική σύνδεση πρέπει γίνει από αδειούχο ηλεκτρολόγο. 4. ΤΟ COMPACT ΔΕΝ ΑΠΑΙΤΕΙ ΕΤΗΣΙΑ ΕΞΟΔΑ ΣΥΝΤΗΡΗΣΗΣ Επειδή πρόκειται για ένα ανοιχτό κύκλωμα, δεν χρειάζεται συμπλήρωση με θερμικά υγρά. Εάν τυχόν υπάρξει ανάγκη για έλεγχο ή επισκευή της δεξαμενής του COMPACT, μπορεί να γίνει αυτό και από ένα ανειδίκευτο άτομο. Το μόνο που πρέπει να κάνετε είναι να αφαιρέσετε το προφίλ με το άθραυστο τζάμι και να ξεσφίξετε 4 παξιμάδια που στερεώνουν τη δεξαμενή. 5. ΤΟ COMPACT ΛΕΙΤΟΥΡΓΕΙ ΑΨΟΓΑ ΟΛΕΣ ΤΙΣ ΕΠΟΧΕΣ ΤΟΥ ΧΡΟΝΟΥ Η κλίση του COMPACT μεταβάλλεται και ρυθμίζεται ανάλογα με την εποχή του χρόνου και το γεωγραφικό μήκος κάθε χώρας, καθιστώντας το έτσι κατάλληλο για όλες τις εποχές και όλα τα κλίματα

...ΠΟΥ ΤΟ ΚΑΘΙΣΤΟΥΝ ΤΗΝ ΕΞΕΛΙΓΜΕΝΗ ΑΠΑΝΤΗΣΗ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΗΛΙΑΚΗΣ ΕΝΕΡΓΕΙΑΣ! 6.

ΤΟ COMPACT ΕΧΕΙ ΑΠΕΡΙΟΡΙΣΤΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ Το COMPACT δεν επηρεάζεται από υπεριώδεις ηλιακές ακτίνες ή από οποιεσδήποτε κλιματικές συνθήκες επειδή είναι κατασκευασμένο από υλικά DUROSUN+UV

ΤΟ COMPACT ΔΕΝ ΠΑΓΩΝΕΙ Το μεγάλο μέγεθος δεξαμενής και ο ομοιόμορφος σχεδιασμός του COMPACT αποκλείουν την πιθανότητα να παγώσει η συσκευή σε θερμοκρασίες ακόμα και - 20 o C υπό του

3 ...ΠΟΥ ΤΟ ΚΑΘΙΣΤΟΥΝ ΤΗΝ ΕΞΕΛΙΓΜΕΝΗ ΑΠΑΝΤΗΣΗ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΤΗΣ ΗΛΙΑΚΗΣ ΕΝΕΡΓΕΙΑΣ! 6. ΤΟ COMPACT ΚΕΡΔΙΣΕ ΤΟ 1ο ΒΡΑΒΕΙΟ ΤΗΣ ΕΥΡΩΠΑΪΚΗΣ ΕΝΩΣΗΣ Ο πρωτοποριακός σχεδιασμός του COMPACT βραβεύτηκε από την Ευρωπαϊκή Ένωση. 7. ΤΟ COMPACT ΕΧΕΙ ΑΠΕΡΙΟΡΙΣΤΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ Το COMPACT δεν επηρεάζεται από υπεριώδεις ηλιακές ακτίνες ή από οποιεσδήποτε κλιματικές συνθήκες επειδή είναι κατασκευασμένο από υλικά DUROSUN+UV που χρησιμοποιούνται σε σκάφη αναψυχής, παραβολικές δορυφορικές κεραίες, προφυλακτήρες αυτοκινήτων, πλαστικά κεραμίδια, εξωτερικά σκέπαστρα χώρων κ.τ.λ. 8. ΤΟ COMPACT ΔΕΝ ΠΑΓΩΝΕΙ Το μεγάλο μέγεθος δεξαμενής και ο ομοιόμορφος σχεδιασμός του COMPACT αποκλείουν την πιθανότητα να παγώσει η συσκευή σε θερμοκρασίες ακόμα και - 20 o C υπό του μηδενός. 9. ΤΟ COMPACT ΕΧΕΙ ΜΕΓΑΛΥΤΕΡΗ ΔΙΑΡΚΕΙΑ ΖΩΗΣ ΑΠΟ ΤΟΥΣ ΚΛΑΣΙΚΟΥΣ ΗΛΙΑΚΟΥΣ ΘΕΡΜΟΣΙΦΩΝΕΣ Σύμφωνα με τον Γερμανικό κανονισμό DIN , o υδροστατικός σχεδιασμός της δεξαμενής του COMPACT σε συνδυασμό με τις μεγαλύτερες απώλειες που παρουσιάζει κατά τη διάρκεια της νύχτας δίνουν το πλεονέκτημα στην συσκευή να καταπονείται λιγότερο και να αυξάνεται έτσι η διάρκεια ζωής της.

απαιτήσεις σας σε ζεστό νερό τους καλοκαιρινούς μήνες μέχρι τις 12μμ και τους χειμερινούς μήνες μέχρι τις 10μμ.

ΤΟ COMPACT ΛΕΙΤΟΥΡΓΕΙ ΑΚΟΜΑ ΚΑΙ ΜΕ ΣΥΝΝΕΦΙΑ Το COMPACT μπορεί να λειτουργήσει ακόμα και με συννεφιά, χάρη σε ένα βοηθητικό θερμαντικό στοιχείο (ηλεκτρική αντίσταση) που διαθέτει και το

ΤΟ COMPACT ΓΙΝΕΤΑΙ ΤΡΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ Το COMPACT κατόπιν παραγγελίας προσφέρεται με έξτρα εναλλάκτη (σερπαντίνα) και μπορεί να συνδεθεί με το κεντρικό σύστημα θέρμανσης (καλοριφέρ).

Το COMPACT μπορεί να τοποθετηθεί εύκολα και γρήγορα ακόμα και σε επικλινή στέγη (κεραμοσκεπή).

4 ΕΥΚΟΛΗ ΜΕΤΑΦΟΡΑ ΚΑΙ ΤΟΠΟΘΕΤΗΣΗ! 10. ΤΟ COMPACT ΣΑΣ ΠΡΟΣΦΕΡΕΙ ΑΦΘΟΝΟ ΖΕΣΤΟ ΝΕΡΟ 12 ΕΩΣ 16 ΩΡΕΣ ΤΟ 24ΩΡΟ Λόγω των μεγαλύτερων απωλειών που παρουσιάζει το COMPACT κατά τη διάρκεια της νύχτας πρέπει να προσαρμόζονται οι απαιτήσεις σας σε ζεστό νερό τους καλοκαιρινούς μήνες μέχρι τις 12μμ και τους χειμερινούς μήνες μέχρι τις 10μμ. Εάν το ζεστό νερό το πρωί και ιδιαίτερα τους χειμερινούς μήνες δεν σας επαρκεί, τότε μπορείτε να ενεργοποιήσετε την ηλεκτρική αντίσταση. 11. ΤΟ COMPACT ΛΕΙΤΟΥΡΓΕΙ ΑΚΟΜΑ ΚΑΙ ΜΕ ΣΥΝΝΕΦΙΑ Το COMPACT μπορεί να λειτουργήσει ακόμα και με συννεφιά, χάρη σε ένα βοηθητικό θερμαντικό στοιχείο (ηλεκτρική αντίσταση) που διαθέτει και το οποίο μπορεί να ενεργοποιηθεί τις μέρες χωρίς ηλιοφάνεια. Για να γίνει η ηλεκτρολογική σύνδεση της συσκευής απαιτείται αδειούχος ηλεκτρολόγος. 12. ΤΟ COMPACT ΓΙΝΕΤΑΙ ΤΡΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ Το COMPACT κατόπιν παραγγελίας προσφέρεται με έξτρα εναλλάκτη (σερπαντίνα) και μπορεί να συνδεθεί με το κεντρικό σύστημα θέρμανσης (καλοριφέρ). 45cm 13. ΤΟ COMPACT ΜΠΟΡΕΙ ΝΑ ΕΝΣΩΜΑΤΩΘΕΙ ΣΕ ΚΑΘΕ ΑΡΧΙΤΕΚΤΟΝΙΚΟ ΣΧΕΔΙΑΣΜΟ ΣΠΙΤΙΟΥ Ο σχεδιασμός του COMPACT ταιριάζει σε κάθε αρχιτεκτονικό σχεδιασμό κτιρίου. Το COMPACT μπορεί να τοποθετηθεί εύκολα και γρήγορα ακόμα και σε επικλινή στέγη (κεραμοσκεπή). Η δε ρυθμιζόμενη βάση του COMPACT προσφέρει πάντα την καλύτερη δυνατή τοποθέτηση του προς τον ήλιο. 45cm 14. ΤΟ COMPACT ΕΧΕΙ ΠΟΛΛΕΣ ΕΦΑΡΜΟΓΕΣ Το COMPACT μπορεί να καλύψει μικρές και μεγάλες ανάγκες κτιριακών συγκροτημάτων. Εγκαθίσταται σε μικρές κατοικίες αλλά και σε μεγάλα ξενοδοχειακά συγκροτήματα, αθλητικά κέντρα, νοσοκομεία, μεγάλους δημόσιους και ιδιωτικούς οργανισμούς, ενώ έχει τη δυνατότητα εξοικονόμησης ενέργειας μέχρι και 80%. 15. ΤΟ COMPACT ΕΙΝΑΙ ΜΟΝΑΔΙΚΟ Το COMPACT κατασκευάζεται από την ΗΛΙΟΑΚΜΗ, που τον έχει εξελίξει χρησιμοποιώντας την πλέον σύγχρονη επιστημονική και τεχνολογική τεχνογνωσία της εδώ και 35 χρόνια.

TO COMPACT ΠΡΟΣΦΕΡΕΤΑΙ ΣΕ 4 ΤΥΠΟΥΣ 100, 125, 160 & 200 ΕΞΥΠ/ΜΕΝΑ ΑΤΟΜΑ (ΝΤΟΥΣ)/ΗΜΕΡΑ 100 2 ( ) 125 3 ( ) 160 4 ( ) 200 5 ( ) ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1. Προφίλ αλουµινίου 2.

Θέση ηλεκτρικής αντίστασης - θερµαστάτης 9. Είσοδος κρύου+βαλβίδα αντεπιστροφής (1/2 ) 10. Βάση στήριξης 11.

5 TO COMPACT ΠΡΟΣΦΕΡΕΤΑΙ ΣΕ 4 ΤΥΠΟΥΣ 100, 125, 160 & 200 ΕΞΥΠ/ΜΕΝΑ ΑΤΟΜΑ (ΝΤΟΥΣ)/ΗΜΕΡΑ ( ) ( ) ( ) ( ) ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1. Προφίλ αλουµινίου 2. Λάστιχο στεγανοποίησης EPDM 3. SOLAR TEMPERED GLASS 4. Προβολικός αντανακλαστήρας αλουµινίου 5. Μόνωση πολυουρεθάνης 6. Κυρίως δεξαµενή µε επιλεκτική επίστρωση 7. Εξωτερικό περίβληµα DUROSUN+UV 8. Θέση ηλεκτρικής αντίστασης - θερµαστάτης 9. Είσοδος κρύου+βαλβίδα αντεπιστροφής (1/2 ) 10. Βάση στήριξης 11. Έξοδος ζεστού νερού (1/2 ) ΤΥΠΟΣ ΠΛΑΤΟΣ(cm) ΥΨΟΣ (cm) ΜΗΚΟΣ (cm) ΒΑΡΟΣ (kg) ΔΙΕΘΝΗΣ ΑΝΑΓΝΩΡΙΣΗ ΜΕ ΑΠΟΔΕΙΞΕΙΣ - ΠΙΣΤΟΠΟΙΗΤΙΚΑ ΗΛΙΑΚΩΝ ΣΥΛΛΕΚΤΩΝ - ΑΥΣΤΡΑΛΙΑ ΓΑΛΛΙΑ ΓΕΡΜΑΝΙΑ ΟΛΛΑΝΔΙΑ ΕΛΒΕΤΙΑ ΙΤΑΛΙΑ ΠΟΡΤΟΓΑΛΙΑ ΑΥΣΤΡΑΛΙΑ ΙΣΠΑΝΙΑ ΝΟΤΙΑ ΑΦΡΙΚΗ ΜΠΟΤΣΟΥΑΝΑ ΣΛΟΒΕΝΙΑ ΑΛΓΕΡΙΑ ΚΟΡΕΑ ΕΛΛΑΔΑ ΕΛΛΑΔΑ ΕΛΛΑΔΑ Ε.Ε. Ε.Ε.

6 ΗΛΙΑΚΟΙ ΘΕΡΜΟΣΙΦΩΝΕΣ Νέα Ζωή, Ασπρόπυργος, Αττική Τηλ Fax:

Σπείρωμα αρσενικό 1/2 Φ 5 Σπείρωμα αρσενικό 1/2 Φ 6 Συνδέστε την είσοδο κρύου και την έξοδο ζεστού (σπείρωμα αρσενικό 1/2 ). Χρησιμοποιήστε πλαστικό σωλήνα Φ15Χ2.5mm πάχος.

Μονώστε τους σωλήνες με κατάλληλο μονωτικό πάχους τουλάχιστον 6mm.

3 2 4 1 Φ 7 Φ 8 Συνδέστε τoυς μονωμένους σωλήνες στην έξοδο & είσοδο της συσκευής (σπείρωμα αρσενικό 1/2 ) και οδηγήστε τους στο σημείο που θα συνδεθούν προκειμένου να έχετε ζεστό νερό στο χώρο που

Όταν γεμίσετε για πρώτη φορά την συσκευή με κρύο νερό, η έξοδος του ζεστού νερού θα πρέπει να είναι ανοιχτή (ώστε να φύγει ο αέρας) μέχρι η συσκευή να γεμίσει πλήρως.

8 Σπείρωμα αρσενικό 1/2 Φ 5 Σπείρωμα αρσενικό 1/2 Φ 6 Συνδέστε την είσοδο κρύου και την έξοδο ζεστού (σπείρωμα αρσενικό 1/2 ). Χρησιμοποιήστε πλαστικό σωλήνα Φ15Χ2.5mm πάχος. Τα ρακόρ που θα συνδέσετε τους σωλήνες με την συσκευή θα πρέπει να είναι 1/2 θηλυκά. Ο πλαστικός σωλήνας που θα επιλέξετε θα πρέπει να αντέχει τουλάχιστον στους 90 ο C και σε πίεση 10 BAR. Μονώστε τους σωλήνες με κατάλληλο μονωτικό πάχους τουλάχιστον 6mm. Σηκώστε σε όρθια θέση το ξυλοκιβώτιο, αφαιρέστε την συσκευή και τοποθετήστε την με προσανατολισμό τον Νότο για το βόρειο ημισφαίριο και τον Βορρά για το νότιο ημισφαίριο Φ 7 Φ 8 Συνδέστε τoυς μονωμένους σωλήνες στην έξοδο & είσοδο της συσκευής (σπείρωμα αρσενικό 1/2 ) και οδηγήστε τους στο σημείο που θα συνδεθούν προκειμένου να έχετε ζεστό νερό στο χώρο που επιθυμείτε. Συμβουλευτείτε ή καλέστε υδραυλικό για τις σωστές συνδέσεις. Όταν γεμίσετε για πρώτη φορά την συσκευή με κρύο νερό, η έξοδος του ζεστού νερού θα πρέπει να είναι ανοιχτή (ώστε να φύγει ο αέρας) μέχρι η συσκευή να γεμίσει πλήρως. Στερεώστε με ασφάλεια τη συσκευή στο σημείο που θα τοποθετηθεί και βιδώστε τη (σημεία 1, 2, 3, 4, φωτογραφία 7) χρησιμοποιώντας ούπα και στριφώνια. Βεβαιωθείτε εάν το σημείο που θα τοποθετήσετε την συσκευή έχει την ανάλογη στατική αντοχή και την κατάλληλη συγκράτηση έτσι ώστε να ανθίσταται η συσκευή σε ισχυρούς ανέμους και ακραία καιρικά φαινόμενα. (Συμβουλευτείτε τον μηχανικό σας) Για την καλύτερη απόδοση της συσκευής θα πρέπει τους καλοκαιρινούς μήνες (Απρίλιο - Σεπτέμβριο) τα κάθετα ελάσματα C να συνδέονται στις θέσεις 1Α & 1Β και για τους χειμερινούς μήνες (Οκτώβριο - Μάρτιο) στις θέσεις 5Α & 5Β αντίστοιχα. (Φ. 8) ΠΡΟΣΟΧΗ: Η εταιρεία δεν φέρει ουδεμία ευθύνη για ελλιπή ή ακατάλληλη τοποθέτηση της συσκευής, για τυχόν ζημιές που μπορεί να προκληθούν εξ αιτίας αυτού στην συσκευή ή σε τρίτους. Σας συμβουλεύουμε να κάνετε ασφάλεια αστικής ευθύνης. Φ 9 2

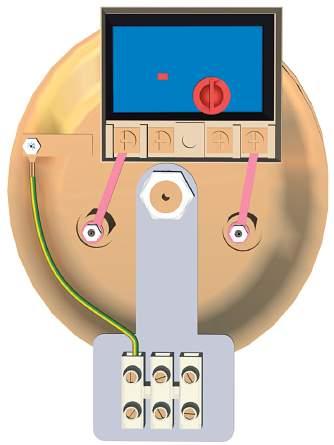

9 Φ 10 Για την ηλεκτρική σύνδεση της συσκευή θα πρέπει να αφαιρεθεί το πλαστικό καπάκι και η σύνδεση να γίνει υποχρεωτικά από αδειούχο ηλεκτρολόγο ακολουθώντας τις παρακάτω οδηγίες. (σελίδα 3 & 4) 3

10 4
