ΚΑΤΑΣΚΕΥΗ ΗΛΙΑΚΟΥ ΘΕΡΜΟΣΙΦΩΝΑ

Transcript

1 A-PDF OFFICE TO PDF DEMO: Purchase from to remove the watermark ΕΙΔΙΚΗ ΘΕΜΑΤΙΚΗ ΔΡΑΣΤΗΡΙΟΤΗΤΑ ΚΑΤΑΣΚΕΥΗ ΗΛΙΑΚΟΥ ΘΕΡΜΟΣΙΦΩΝΑ ΑΜΦΙΛΟΧΙΑ Τάξη : ΒΜ Τομέας : Μηχανολογίας Εκπαιδευτικοί : Ζαχαρούλης Κωνσταντίνος Καλαμάρας Σωτήριος 1 ο ΕΠΑ.Λ ΑΜΦΙΛΟΧΙΑΣ

2 ΧΡΟΝΟΔΙΑΓΡΑΜΜΑ ΕΡΓΑΣΙΩΝ Διαδικασία επιλογής θεματος ΟΚΤΩΒΡΙΟΣ ΝΟΕΜΒΡΙΟΣ ΔΕΚΕΜΒΡΙΟΣ ΙΑΝΟΥΑΡΙΟΣ ΦΕΒΡΟΥΑΡΙΟΣ ΜΑΡΤΙΟΣ ΑΠΡΙΛΙΟΣ Χωρισμός σε ομάδες Αναζήτηση πληροφοριών: ηλιακοςθερμοσίφωνας, αρχη λειτουργιας Αναζήτηση πληροφοριών: Μεταδοση θερμοτητας με μεταφορα Αναζήτηση πληροφοριών: Μεταδοση θερμοτητας με αγωγη Αναζήτηση πληροφοριών: Μεταδοση θερμοτητας με ακτινιβολια Σχεδιασμός κατασκευής - Διαστασεις Υλικά κατασκευής που θα χρησιμοποιήσουμε Επίσκεψη σε καταστηματαεμπορίας -Ζήτηση προσφορών Παραγγελία υλικών Κατασκευή: Πλαισίου από λαμαρίνα - θερμομόνονωση Κατασκευή: Εναλλακτη θερμότητας από χαλκοσωλήνα Κατασκευή: Δεξαμενής από λαμαρίνα Κατασκευή: Συγκόλληση βασης Κατασκευή: Τοπεθετηση ηλιακής πλάκας και δεξαμενής στη βάση Κατασκευή: Βαφή Κατασκευή: πλήρωση με νερό έλεγχος στεγανοτητας Ελεγχος καλής λειτουργίας της κατασκευής μας Δημιουργία Παρουσιασης

3 ΗΛΙΑΚΟΙ ΣΥΛΛΕΚΤΕΣ Ο ηλιακός συλλέκτης είναι σύστημα που ζεσταίνει συνήθως νερό ή αέρα χρησιμοποιώντας την ηλιακή ακτινοβολία Συνήθως εξυπηρετεί ανάγκες θέρμανσης νερού ή ανάγκες θέρμανσης χώρου Παρέχει θερμοκρασίες 40 ⁰C-150 ⁰C ανάλογα με τον τύπο του

4 Εφαρμογές Θέρμανση νερού χρήσης Θέρμανση χώρων Ξήρανση προϊόντων, αφαλάτωση, διαδικασίες απόσταξης και άλλες γεωργικές εφαρμογές

5 Αρχή λειτουργίας ηλιακού θερμοσίφωνα Οι ηλιακοί θερμοσίφωνες κατά τη λειτουργία τους εκμεταλλεύονται την λεγόμενη «αρχή του θερμοσίφωνου» δηλαδή το φυσικό φαινόμενο της ροής των ρευστών λόγω διαφοράς θερμοκρασίας. (διαφορά πυκνότητας) Το θερμό νερό έχει την τάση να ανεβαίνει προς τα πάνω.

6 Αρχή λειτουργίας ηλιακού θερμοσίφωνα Έτσι επιτυγχάνεται με φυσικό τρόπο χωρίς αντλία (κυκλοφορητή) η συνεχής ροή του νερού από το θερμότερο σημείο (ηλιακοί συλλέκτες) προς το ψυχρότερο (δοχείο νερού), μέχρις ότου τα δυο σημεία να αποκτήσουν παρόμοιες θερμοκρασίες. Για να μπορεί να γίνει αυτό πρέπει το ψυχρότερο σημείο να είναι ψηλότερα από το θερμότερο σημείο και για το λόγο αυτό η δεξαμενή αποθήκευσης είναι ψηλότερα από τον ηλιακό συλλέκτη.

7 Αρχή λειτουργίας ηλιακού θερμοσίφωνα Η συνολική απόδοση του ηλιακού θερμοσίφωνα εξαρτάται από τη θερμοκρασία περιβάλλοντος και από την σωστή θερμική μόνωση του συστήματος

8 Κύρια μέρη ηλιακού θερμοσίφωνα Οι ηλιακοί θερμοσίφωνες ανεξάρτητα από το είδος τους, αποτελούνται από δυο βασικά μέρη 1. Το τμήμα συλλογής (οι ηλιακοί συλλέκτες ή η επιφάνεια απορρόφησης της ηλιακής ακτινοβολίας) 2. Το τμήμα αποθήκευσης (η δεξαμενή αποθήκευσης νερού)

9 Τομή ηλιακού θερμοσίφωνα

10 Μετάδοση θερμότητας στον ηλιακό συλλέκτη Στον ηλιακό συλλέκτη πραγματοποιείτε μετάδοση θερμότητας με τρεις τρόπους 1. Με μεταφορά 2. Με αγωγή 3. Με ακτινοβολία

11 Μετάδοση θερμότητας με μεταφορά Όταν ένα ρευστό ρέει ευρισκόμενο σε επαφή με ένα στερεό και μεταξύ αυτών υπάρχει θερμοκρασιακή διαφορά τότε έχουμε μετάδοση θερμότητας με μεταφορά. Στο ηλιακό συλλέκτη η θερμότητα μεταφέρεται από τους χαλκοσωλήνεςστο νερό που κυκλοφορεί μέσα σε αυτούς

12 Μετάδοση θερμότητας με αγωγή Στο εσωτερικό ενός στερεού ή όταν δυο σώματα βρίσκονται σε επαφή η θερμότητα μεταδίδεται με αγωγή. Στον ηλιακό συλλέκτη η θερμότητα μεταδίδεται με αγωγή από την ηλιακή πλάκα στους χαλκοσωλήνες

13 Μετάδοση θερμότητας μα ακτινοβολία Αν εκθέσουμε ένα σώμα στον ήλιο, το σώμα θα απορροφήσει την ακτινοβολούμενη ενέργεια, του ήλιου και θα παρατηρήσουμε ότι θερμαίνεται. Στον ηλιακό συλλέκτη η θερμότητα μεταδίδεται με ακτινοβολία από τον ήλιο στον κρύσταλλό του.

14 Ακολουθούν φωτογραφίες από διάφορες φάσεις της κατασκευής

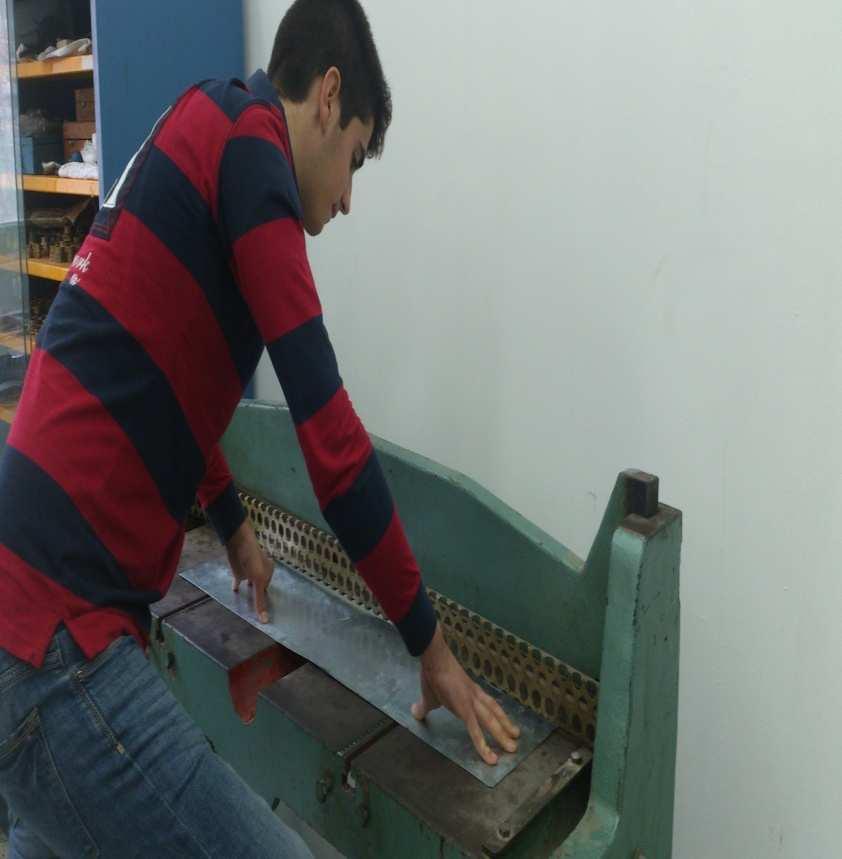

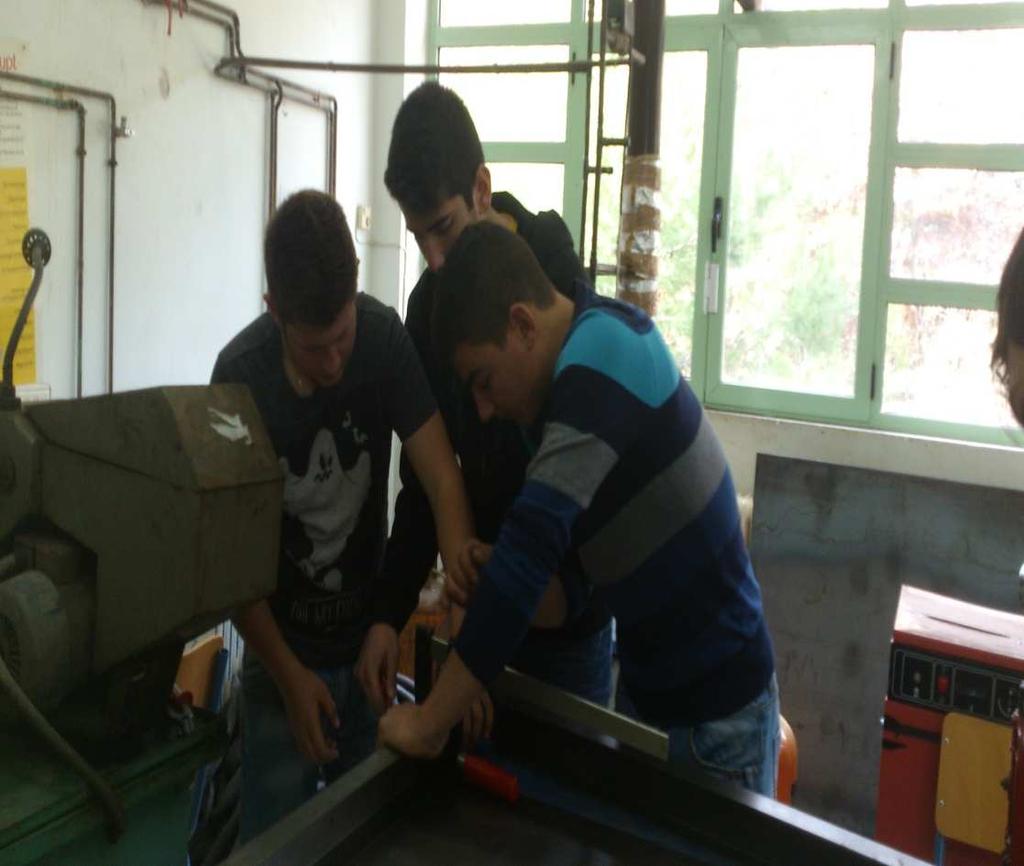

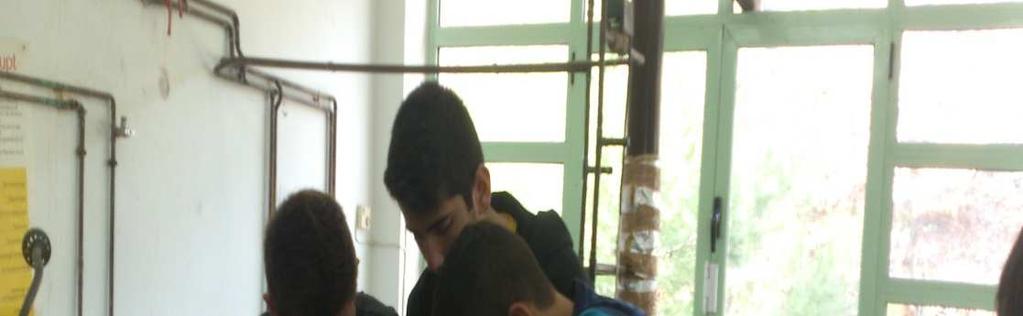

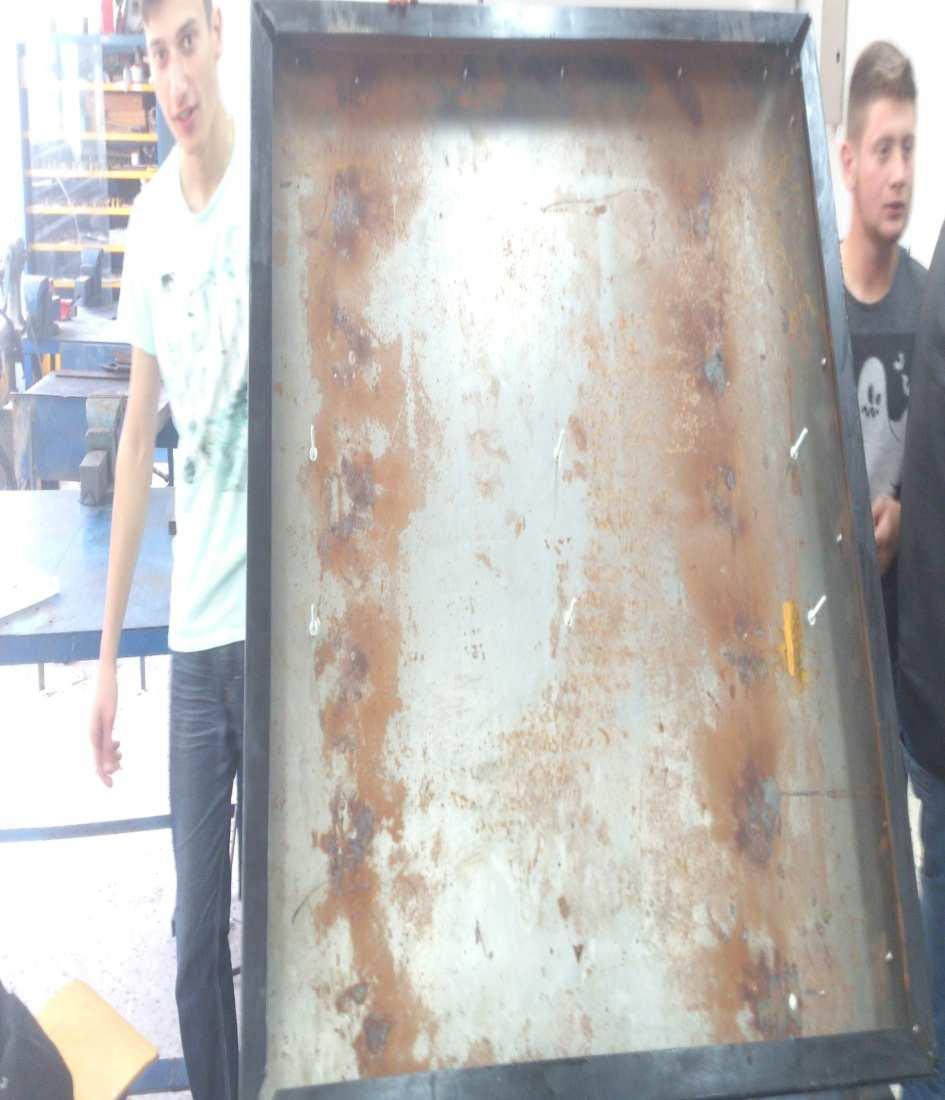

15 Κατασκευή πλαισίου από λαμαρίνα

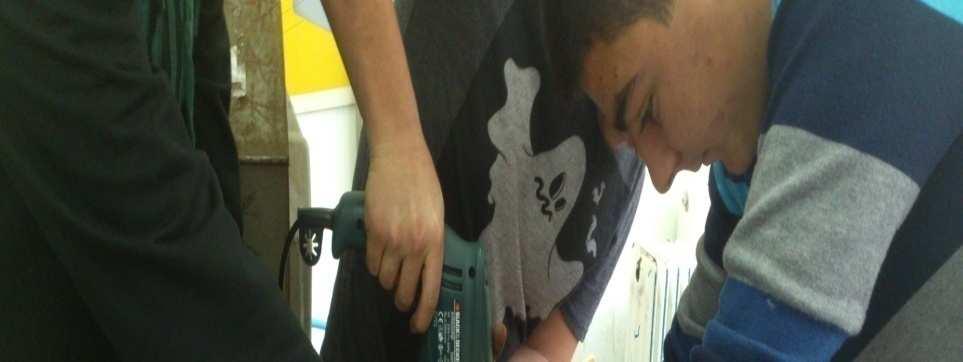

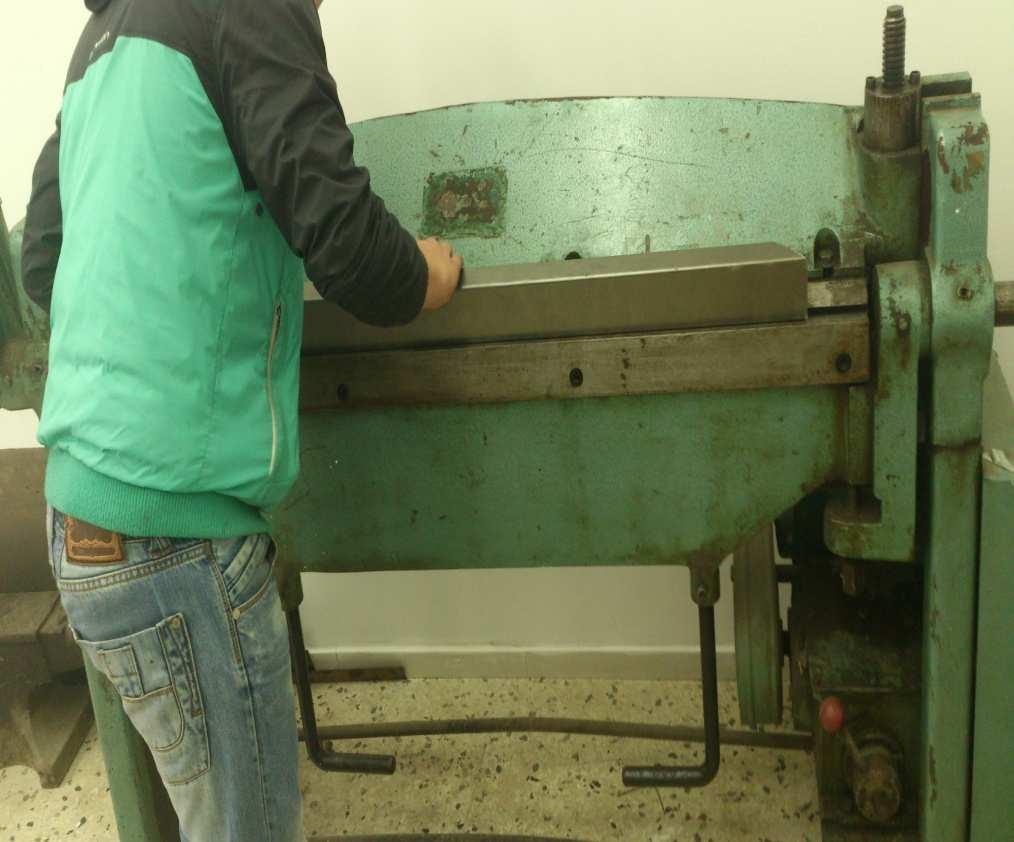

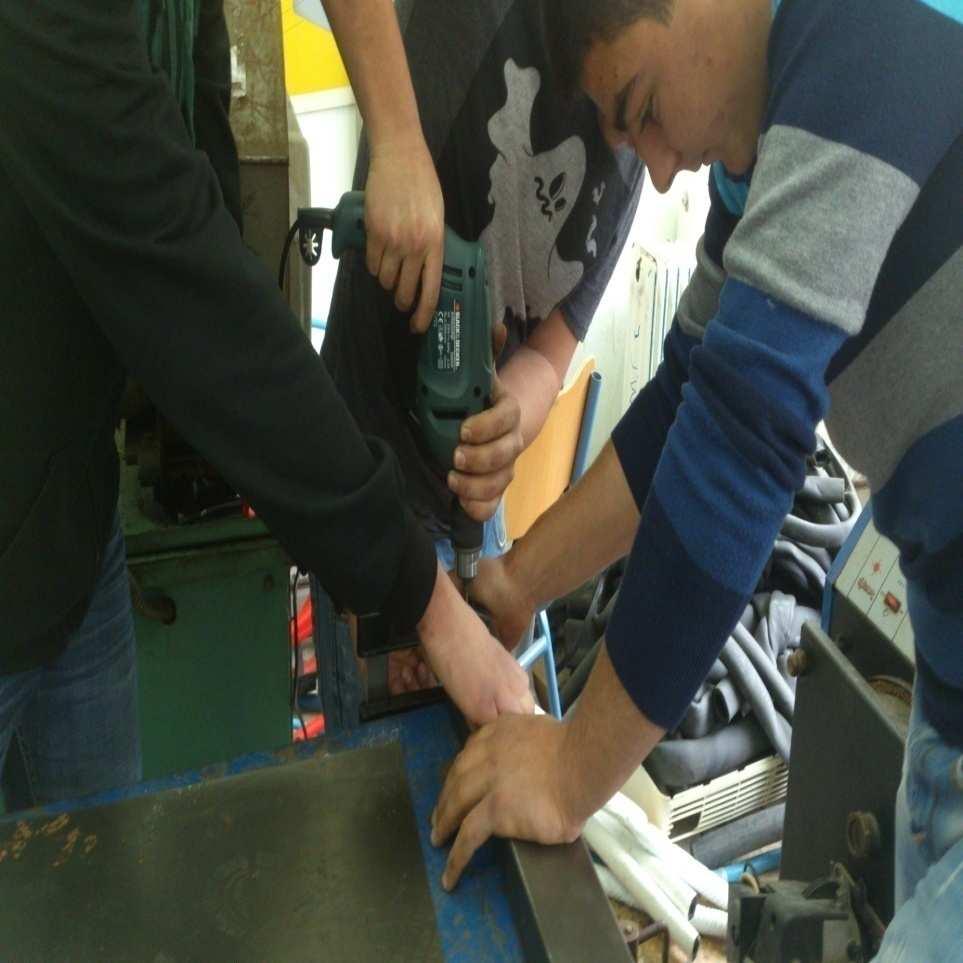

16 Κατασκευή πλαισίου από λαμαρίνα

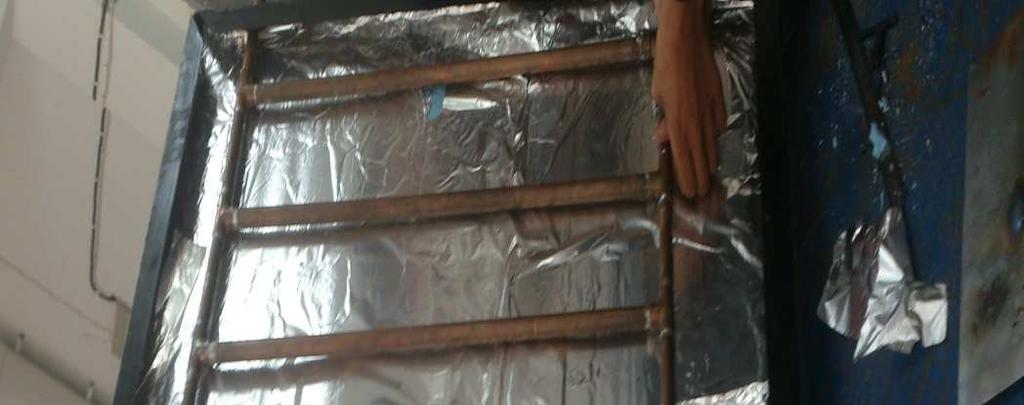

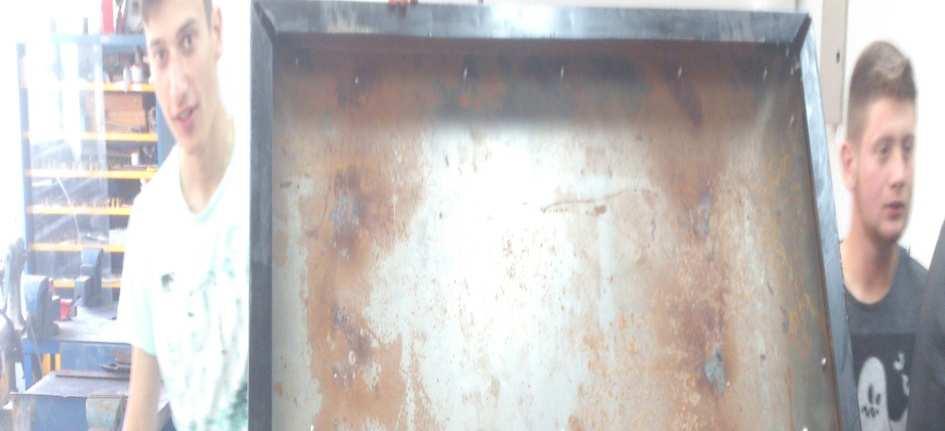

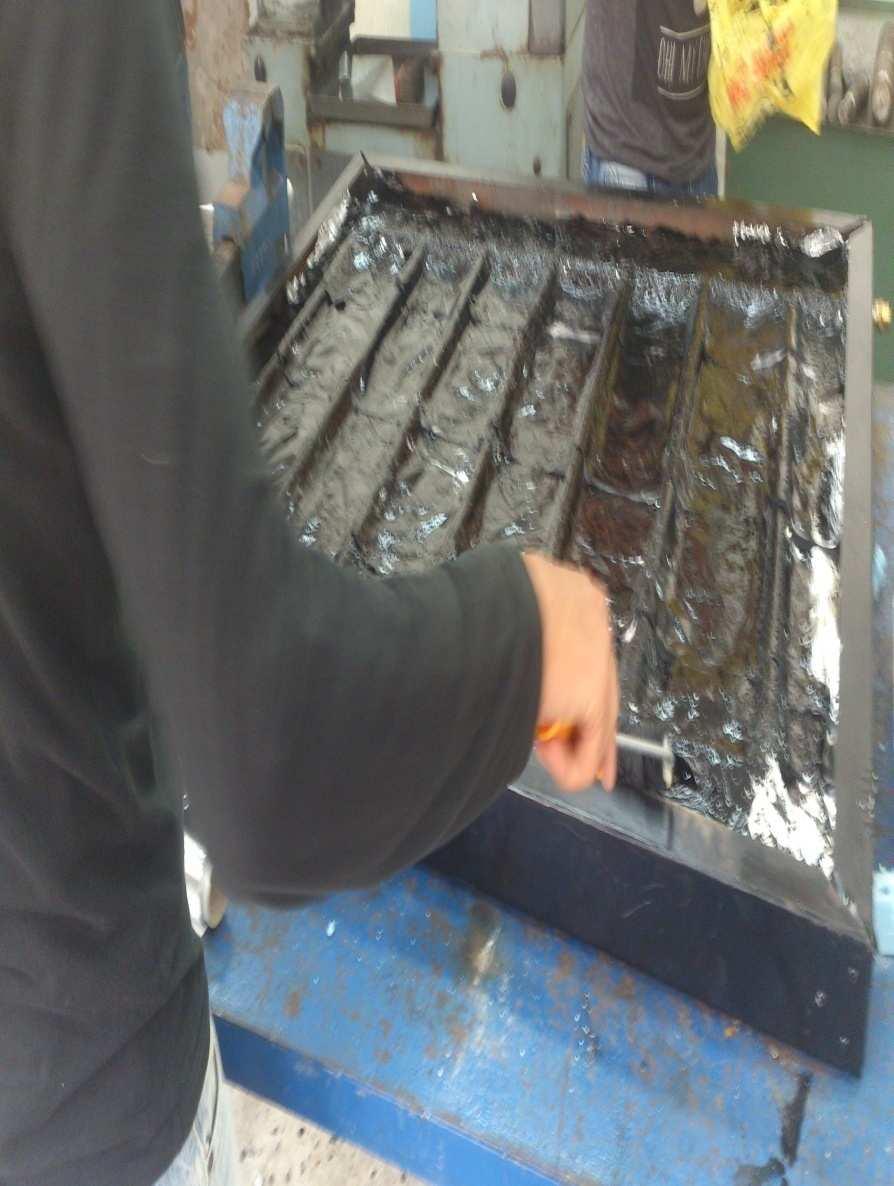

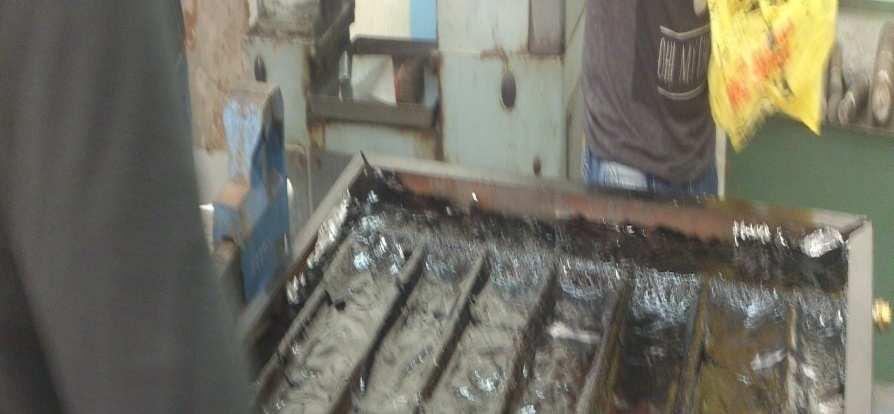

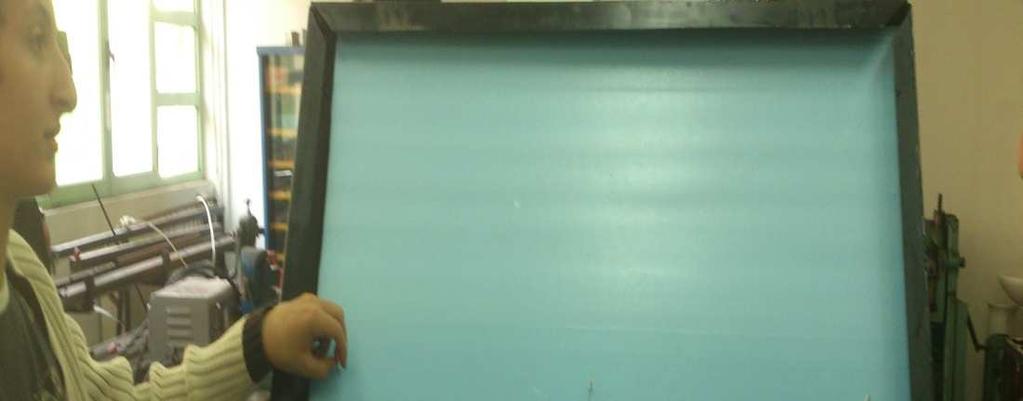

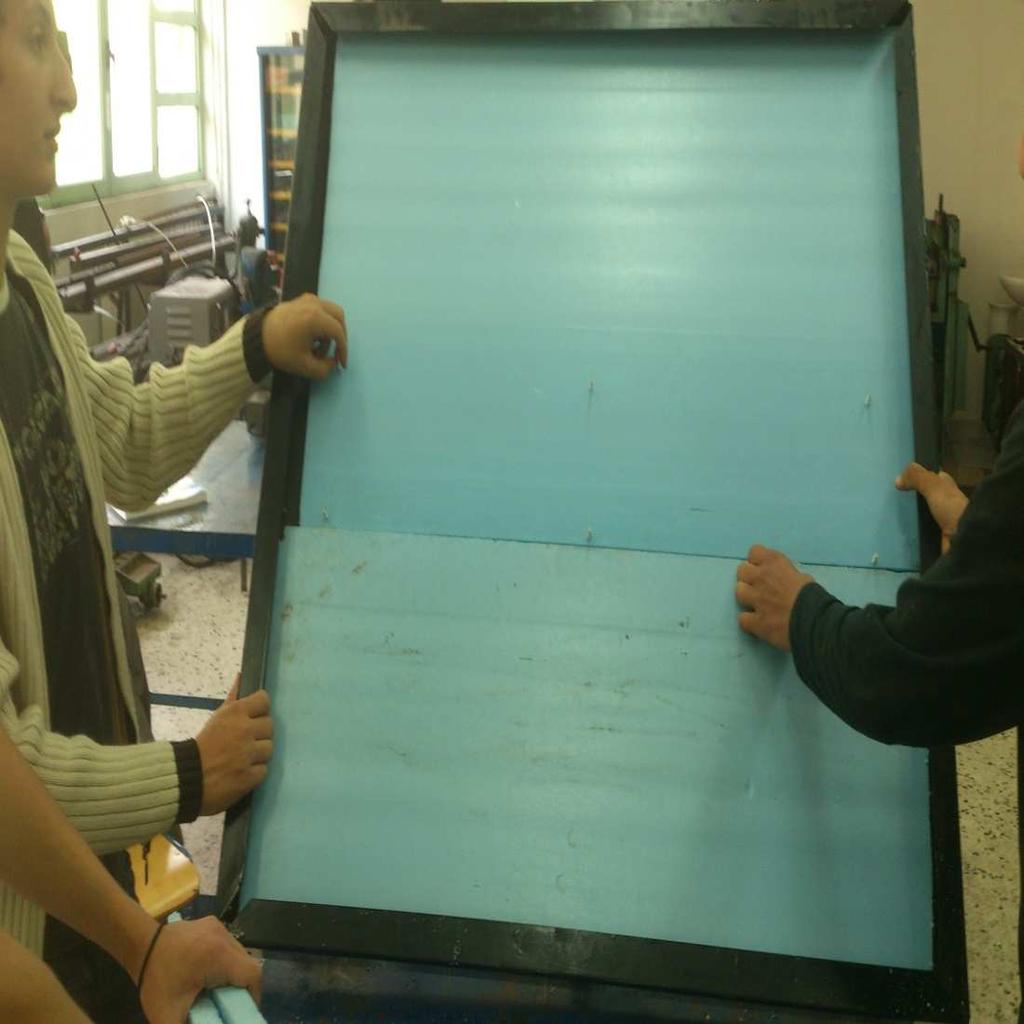

17 Θερμομόνωση πλαισίου

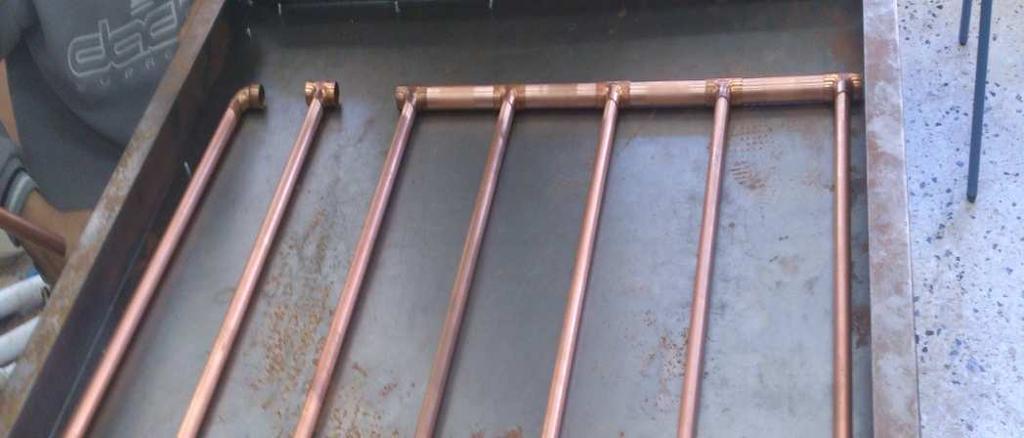

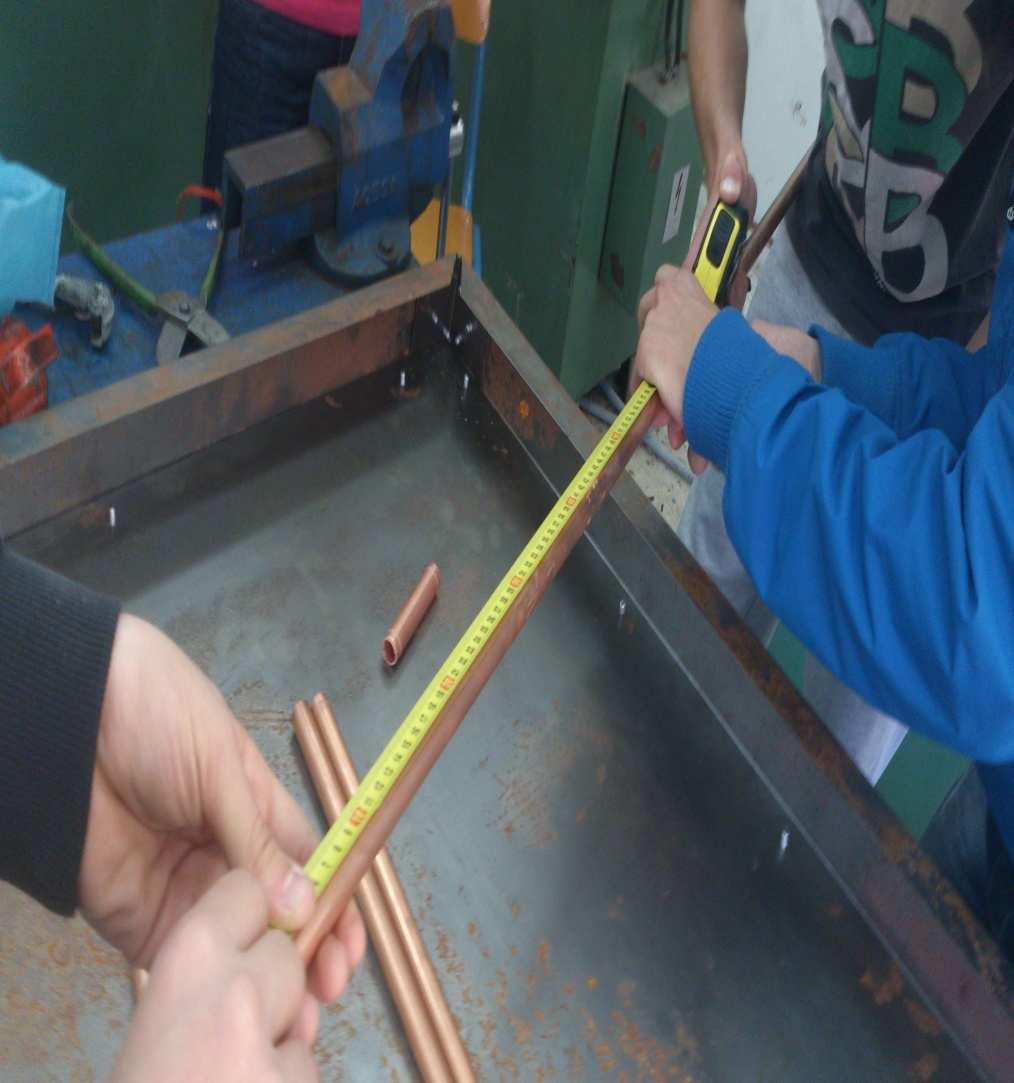

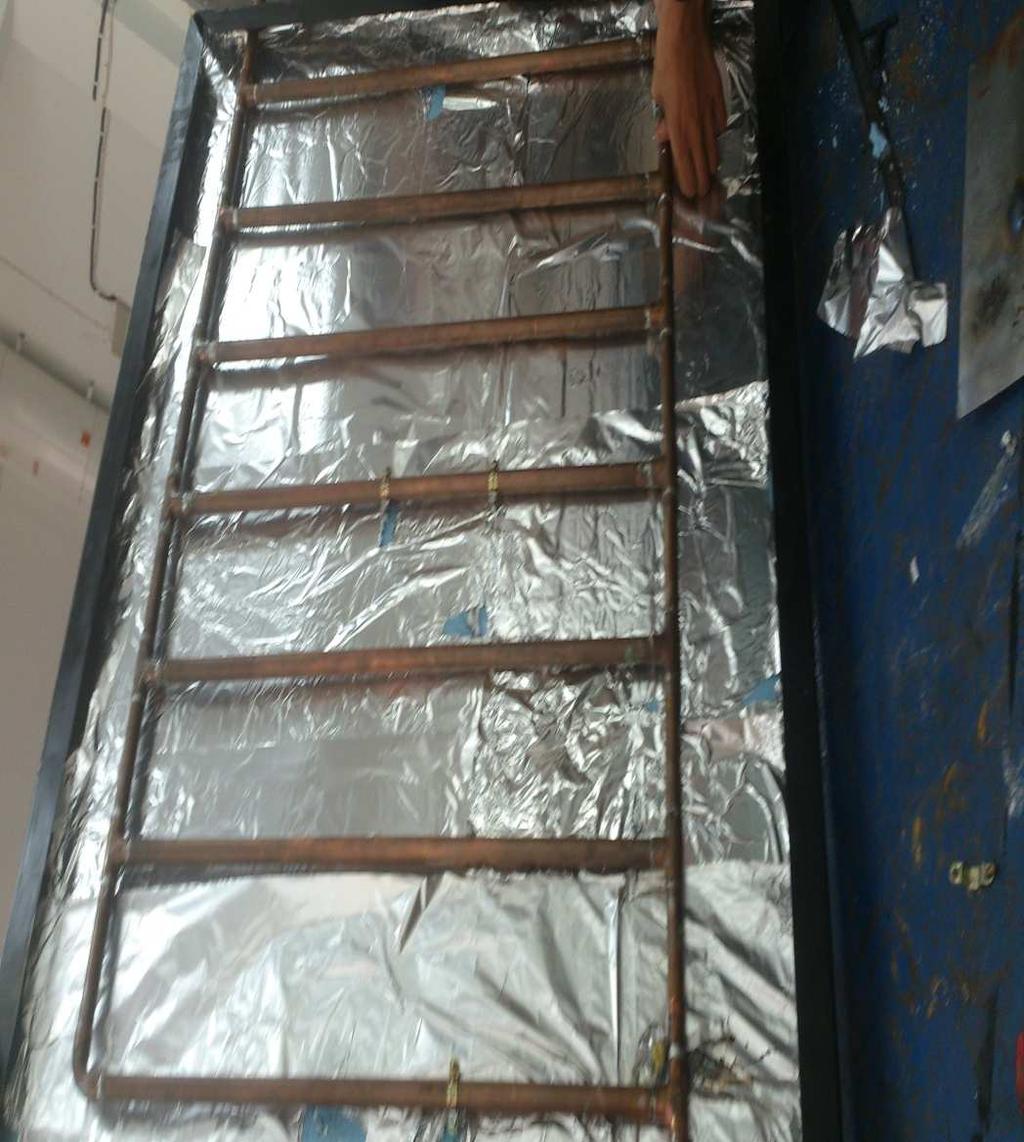

18 Κατασκευή εναλλάκτηθερμότητας από χαλκοσωλήνα

19 Συναρμολόγηση ηλιακού συλλέκτη και βαφή με ειδικό χρώμα

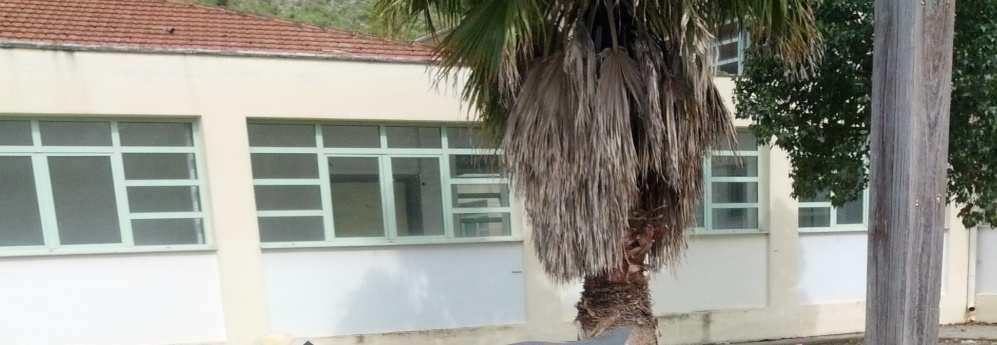

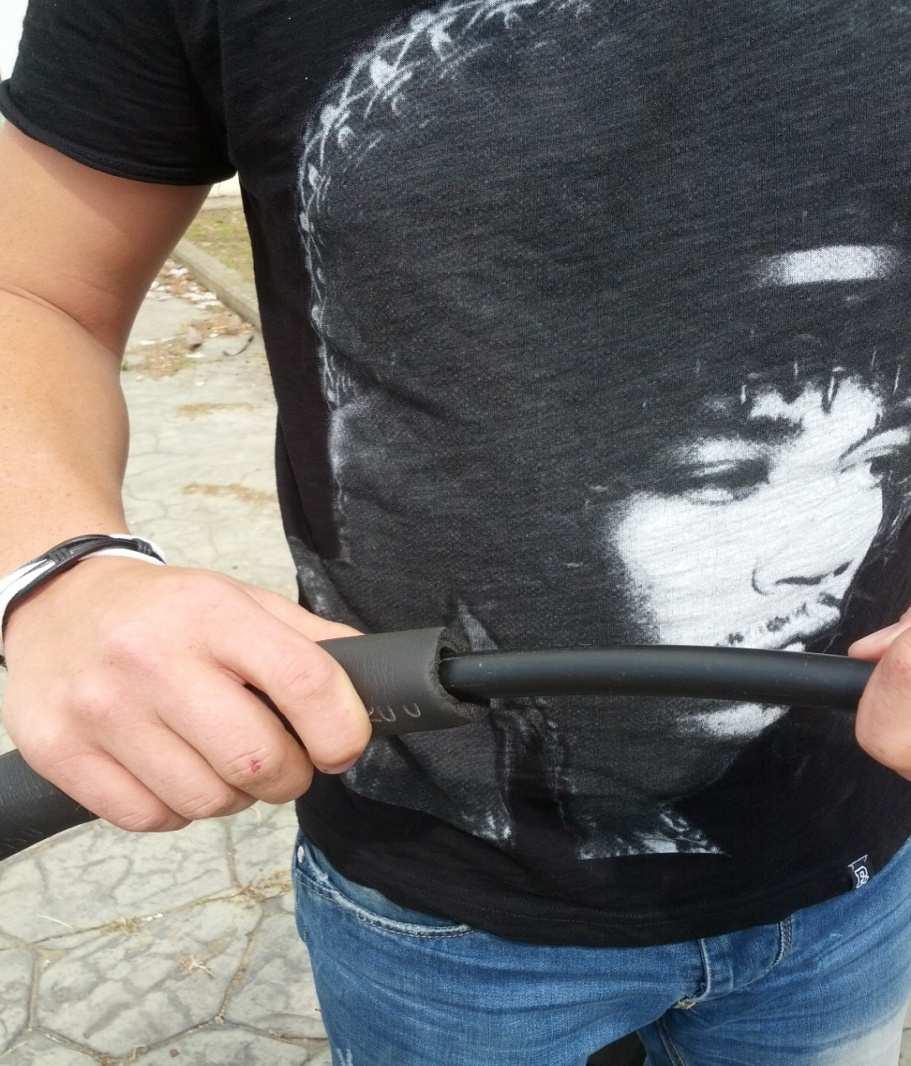

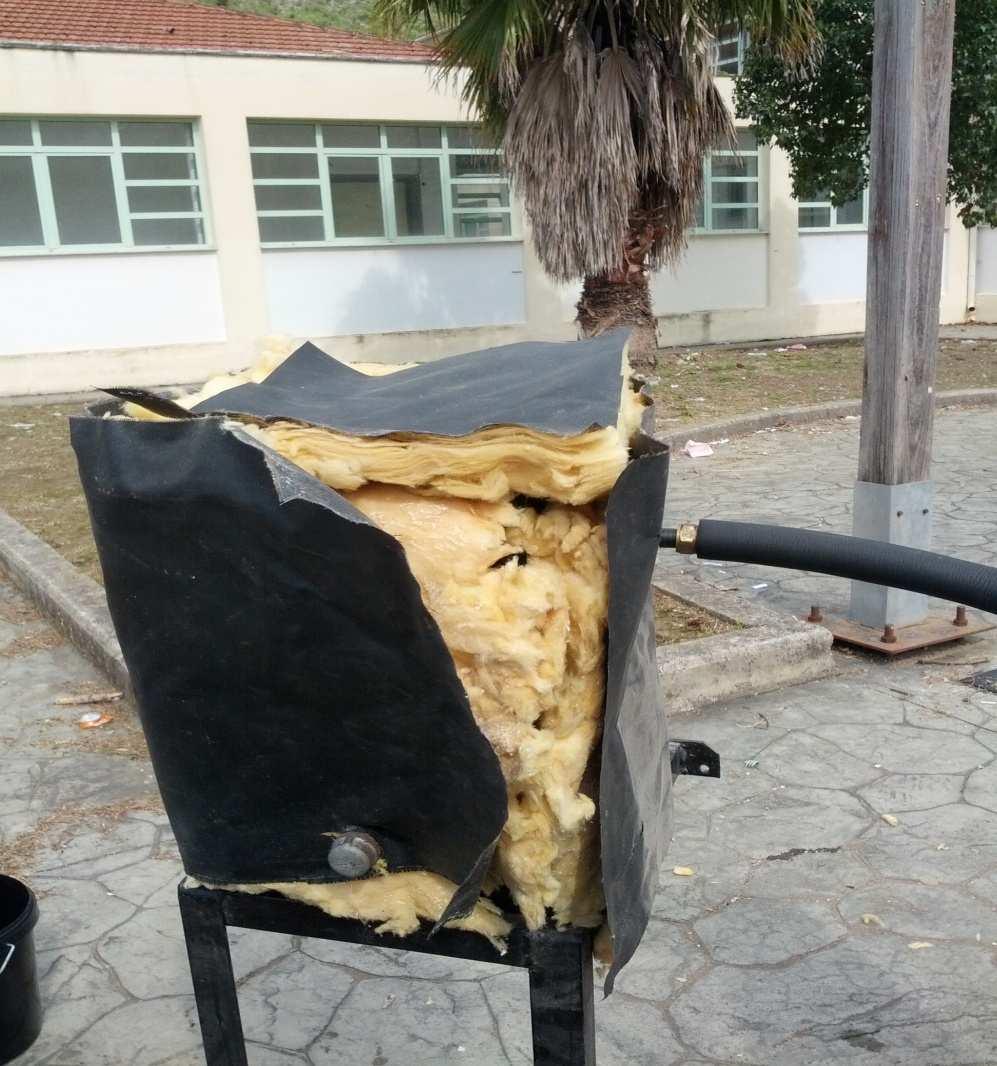

20 Μόνωση εξωτερικών σωληνώσεων και δοχείου νερού

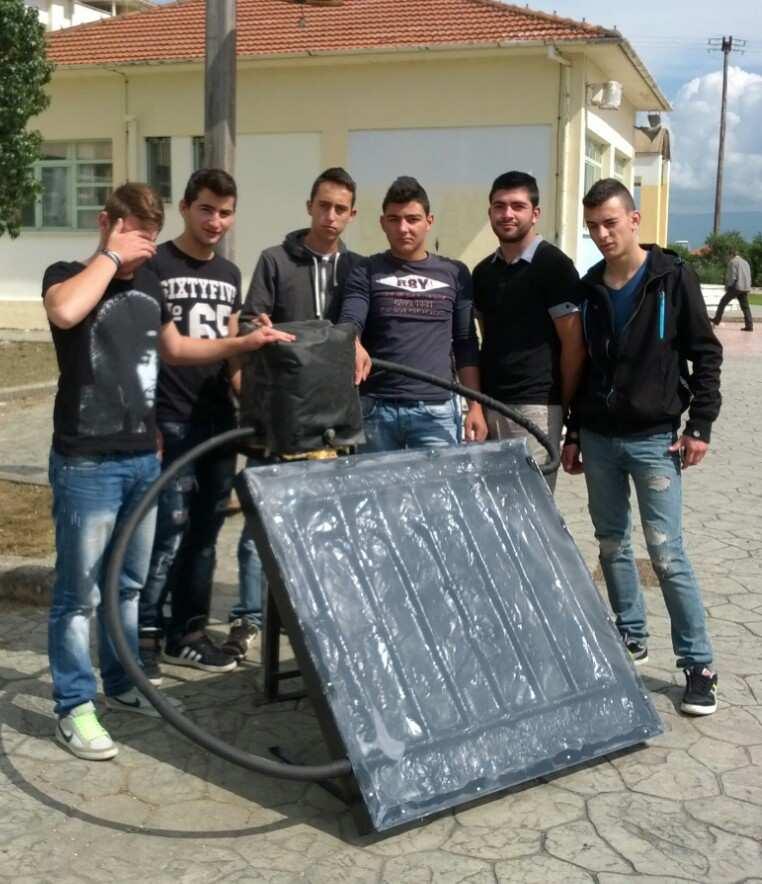

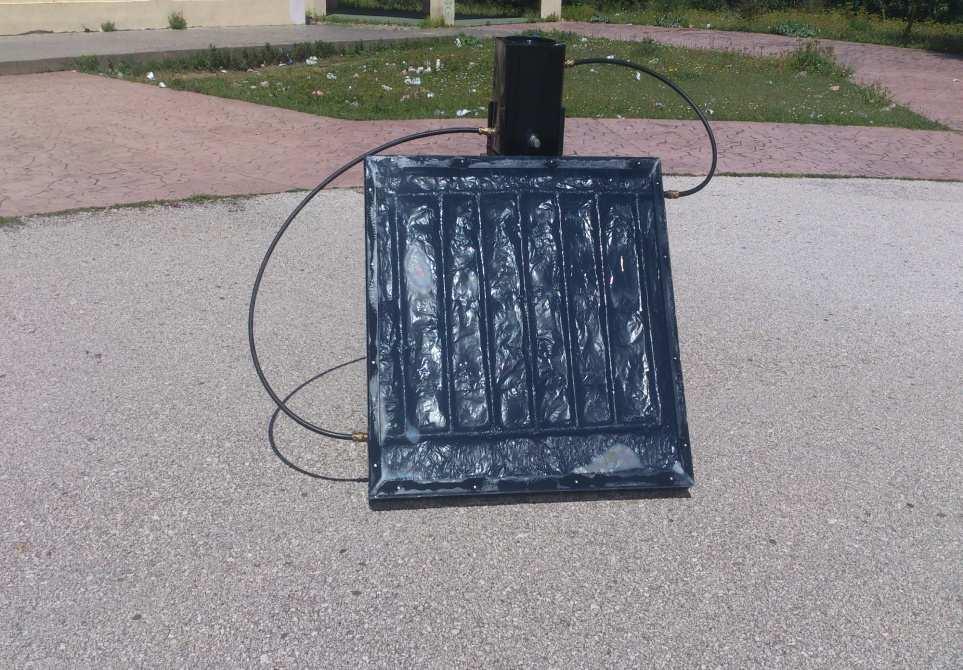

21 Ολοκλήρωση κατασκευής
