ΣΥΣΤΗΜΑΤΑ ΤΟΠΙΚΗΣ ΘΕΡΜΑΝΣΗΣ- ΚΕΝΤΡΙΚΗ ΘΕΡΜΑΝΣΗ

Transcript

1 ΣΥΣΤΗΜΑΤΑ ΤΟΠΙΚΗΣ ΘΕΡΜΑΝΣΗΣ- ΚΕΝΤΡΙΚΗ ΘΕΡΜΑΝΣΗ

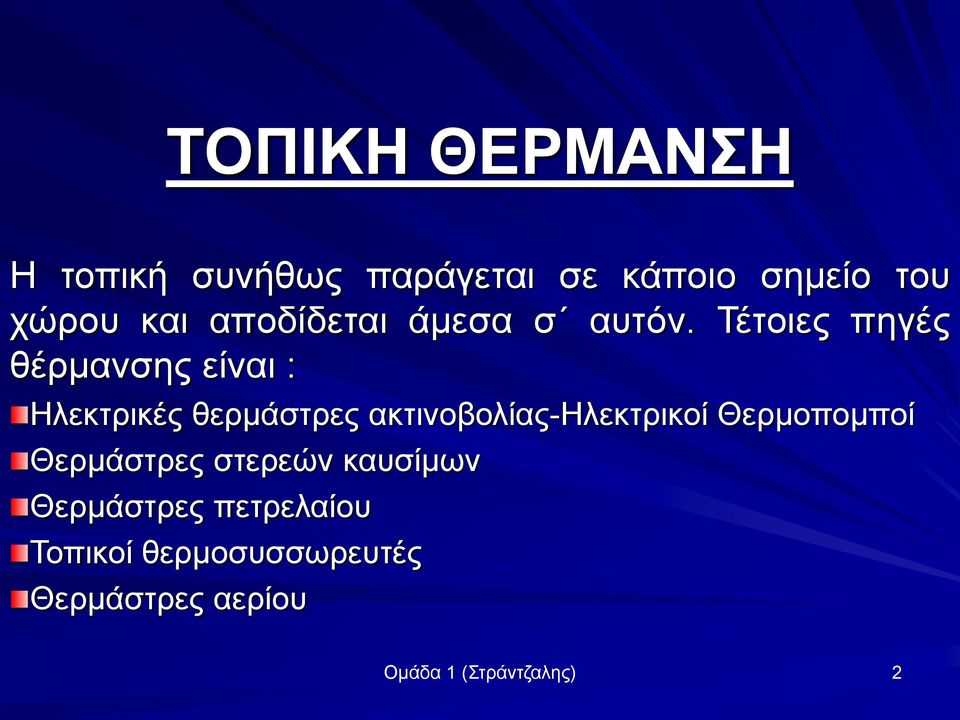

2 ΤΟΠΙΚΗ ΘΕΡΜΑΝΣΗ Η τοπική συνήθως παράγεται σε κάποιο σημείο του χώρου και αποδίδεται άμεσα σ αυτόν. Τέτοιες πηγές θέρμανσης είναι : Ηλεκτρικές θερμάστρες ακτινοβολίας-ηλεκτρικοί Θερμοπομποί Θερμάστρες στερεών καυσίμων Θερμάστρες πετρελαίου Τοπικοί θερμοσυσσωρευτές Θερμάστρες αερίου Ομάδα 1 (Στράντζαλης) 2

3 Ηλεκτρικές θερμάστρες ακτινοβολίας- Ηλεκτρικοί Θερμοπομποί 1) Θέρμανση με ρεύμα (ηλεκτρική) Κυριότεροι τύποι ηλεκτρικής θέρμανσης είναι τα ηλεκτρικά καλοριφέρ, οι θερμάστρες, οι θερμοπομποί, τα θερμαντικά πάνελ, οι θερμοσυσσωρευτές, οι ηλεκτρικοί λέβητες, τα αερόθερμα και κλιματιστικά. Τα κυριότερα πλεονεκτήματα της είναι: Δεν υπάρχει ανάγκη αποθήκευσης καυσίμου Ο εξοπλισμός συνήθως καταλαμβάνει μικρό ωφέλιμο χώρο Μικρές ανάγκες συντήρησης εξοπλισμού Ο ηλεκτρισμός είναι (σχεδόν πάντα) άμεσα διαθέσιμος Ομάδα 1 (Στράντζαλης) 3

4 Ηλεκτρικές θερμάστρες ακτινοβολίας- Ηλεκτρικοί Θερμοπομποί 2) Η στροφή σε συστήματα θερμότητας που χρησιμοποιούν το ηλεκτρικό ρεύμα έχει ως αποτέλεσμα την αύξηση της έκθεσης του πληθυσμού σε ηλεκτρομαγνητικά πεδία χαμηλών συχνοτήτων. Οι ακτινοβολίες χαμηλών συχνοτήτων έχουν συνδεθεί με τις αποβολές εγκυμοσύνης, το Αλτσχάϊμερ, την λευχαιμία, τον καρκίνο του στήθους και του δέρματος, την αϋπνία, τις θρομβώσεις, βλάβες στο DNA, τον διαβήτη, την σκλήρυνση κατά πλάκας, τις νευρωτικές διαταραχές, την κατάθλιψη κ.α. Ομάδα 1 (Στράντζαλης) 4

5 Θερμάστρες στερεών καυσίμων Με τον όρο στερεά καύσιμα αναφερόμαστε στα στερεά υλικά τα οποία χρησιμοποιούνται σαν καύσιμα για να παράγουν ενέργεια και κατ επέκταση θερμότητα. Στερεά καύσιμα είναι το ξύλο, το pellet, ο πυρήνας, το καλαμπόκι το σιτάρι και άλλα δημητριακά. Οι λέβητες στερεών καυσίμων μπορούν να μειώσουν το κόστος θέρμανσης κατά 40%-60% σε σχέση με τους λέβητες πετρελαίου, ενώ παράλληλα βοηθούν στην προστασία του περιβάλλοντος καθώς εκλύουν ελάχιστους ρύπους. Ένα συμαντικό χαρακτηριστικό είναι η αυτονομία των λεβήτων στερεών καυσίμων, δηλαδή κάθε πότε θα χρειάζεται να ανεφοδιάζω τον λέβητα με καύσιμο υλικό.αυτό εξαρτάται από το είδους του καύσιμου υλικού (ξύλο, pellet, πυρήνας κ.α.) από τα χαρακτηριστικά του εκάστοτε προϊόντος, από τις ανάγκες μας για θέρμανση, τον τύπο της εγκατάστασης αλλά και από την χωρητικότητα της δεξαμενής αποθήκευσης καυσίμου. Ενδεικτική αυτονομία περίπου 1-3 μέρες. Ομάδα 1 (Πετράκης) 5

6 Είδη σόμπας στερεών καυσίμων Τα είδη σόμπας/στόφας που διατίθενται είναι τα ακόλουθα: Σόμπα τύπου αέρα: Παραγωγή ζεστού αέρα στον χώρο μέσω «βεβιασμένης κυκλοφορίας». Λειτουργεί όπως ένα air-condition ή ένας ανεμιστήρας. Σόμπα τύπου multi: Λειτουργεί όπως ακριβώς και η στόφα «τύπου αέρα» αλλά επιπλέον παρέχεται η δυνατότητα σύνδεσής της και με "κανάλια ροής αέρα" (αγωγοί μέσα από τους οποίους "κυκλοφορεί" ο αέρας). Σόμπα τύπου υδρώ (hydro): Η σόμπα τύπου υδρώ παράγει αέρα (μικρότερη ποσότητα σε σχέση με την στόφα αέρα) αλλά έχει την δυνατότητα σύνδεσης και με το δίκτυο της υδραυλικής εγκατάστασης-θερμαντικά σώματα. Ομάδα 1 (Πετράκης) 6

7 Θερμάστρες Πετρελαίου-Κηροζίνης Χρησιμοποιούνται για την τοπική θέρμανση συγκεκριμένων χώρων. Αποτελούν συνήθως σχετικά οικονομική επιλογή ωστόσο η ποιότητα τους διαφέρει σημαντικά από μοντέλο σε μοντέλο Προσοχή να έχει ευρωπαϊκή πιστοποίηση CE Απαραίτητος ο εξαερισμός των καυσαερίων Ομάδα 1 (Τερζόπουλος) 7

8 Τοπικοί Θερμοσυσσωρευτές Οι θερμοσυσσωρευτές διαθέτουν αντιστάσεις που φορτίζονται κατά τη διάρκεια της νύχτας (με το μειωμένο τιμολόγιο της ΔΕΗ) θερμαίνοντας τα υλικά μεγάλης θερμικής μάζας που περιέχουν (πυρότουβλα) Τα πυρότουβλα μετά αποδίδουν την θερμότητα στο χώρο με την μορφή υπέρυθρης ακτινοβολίας που θεωρείται η πιο υγιεινή μορφή θερμότητας (όπως αυτή που παράγει ο ήλιος) Το πρόβλημα τους είναι ότι παρά τη χρήση τους με μειωμένο τιμολόγιο καταναλώνουν αρκετό ρεύμα Επίσης δεν αποδίδουν άμεσα και γρήγορα τη θερμότητα (τους ανοίγεις τώρα και θερμαίνουν μετά από ώρες) Οι θερμοσυσσωρευτές εκπέμπουν τεχνητά ηλεκτρομαγνητικά πεδία ακτινοβολία τις νυχτερινές ώρες όταν και φορτίζουν για αυτό και πρέπει να αποφεύγεται η τοποθέτηση τους σε απόσταση <1 μέτρου από κρεβάτια Για την επιλογή θερμοσυσσωρευτή, ελέγξτε τη δυνατότητα του να αποδίδει τη θερμότητα στο χώρο σταδιακά ή όποτε ακριβώς τη χρειάζεστε Ομάδα 1 (Δεληγιάννης) 8

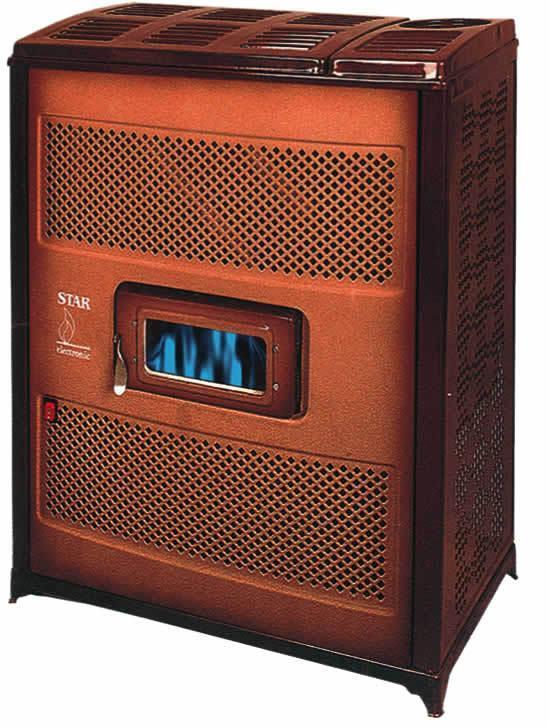

9 Θερμάστρες Αερίου Σόμπες υγραερίου Σόμπες Φυσικού Αερίου Ομάδα 1 (Ιγνατιάδης) 9

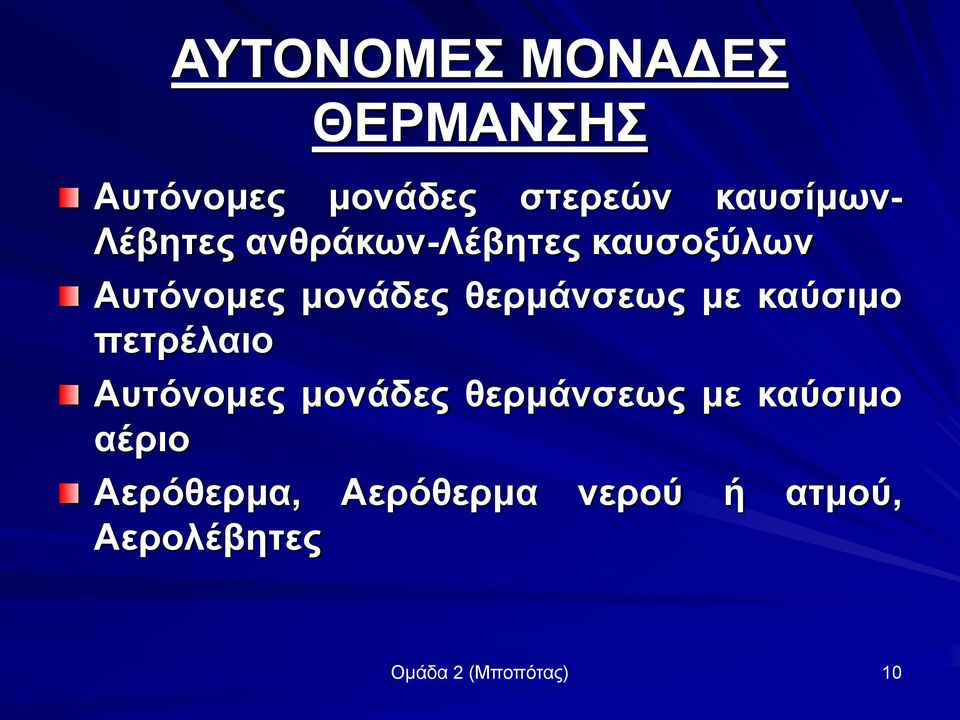

10 ΑΥΤΟΝΟΜΕΣ ΜΟΝΑΔΕΣ ΘΕΡΜΑΝΣΗΣ Αυτόνομες μονάδες στερεών καυσίμων- Λέβητες ανθράκων-λέβητες καυσοξύλων Αυτόνομες μονάδες θερμάνσεως με καύσιμο πετρέλαιο Αυτόνομες μονάδες θερμάνσεως με καύσιμο αέριο Αερόθερμα, Αερόθερμα νερού ή ατμού, Αερολέβητες Ομάδα 2 (Μποπότας) 10

11 Αυτόνομες μονάδες στερεών καυσίμων- Λέβητες ανθράκων-λέβητες καυσοξύλων Καυστήρες Λέβητες Βιομάζας (ξύλο, pellets κλπ) Βιομάζα αποκαλείται οποιοδήποτε υλικό οργανικής προέλευσης αλλά αυτά που χρησιμοποιούνται κυρίως ως καύσιμη ύλη είναι τα ξύλα, τα pellets (πεπιεσμένα κομμάτια από διάφορα φυτικά προϊόντα, πριονίδι κλπ), η βιοαιθανόλη (αλκοόλη που παράγεται από φυτά όπως το ζαχαρότευτλο και το καλαμπόκι) κλπ Ομάδα 2 (Μποπότας) 11

12 Αυτόνομες μονάδες στερεών καυσίμων- Λέβητες ανθράκων-λέβητες καυσοξύλων Καυστήρας Λέβητας ξύλου-ανθράκων Ο λέβητας διακρίνεται με το εάν ο καυστήρας είναι κατάλληλος για την καύση στερεών καυσίμων (πυρηνόξυλο, κουκούτσια ελιάς, pellet) τα οποία έχουν υψηλή θερμογόνο δύναμη, είναι φιλικά προς το περιβάλλον και οικονομικά. Λέβητας για καύση ξύλου Λέβητας για καύση λιγνίτη Λέβητας για καύση λιγνίτη-ξύλου Ομάδα 2 (Μποπότας) 12

13 Πως επιλέγω έναν λέβητα στερεών καυσίμων; Κατά την απόφαση αγοράς ενός λέβητα στερεών καυσίμων πρέπει να ληφθούν υπόψη οι παρακάτω παράγοντες: 1) Τεχνικά χαρακτηριστικά προϊόντος (αυτόματη έναυση, ονομαστική απόδοση 91% και άνω, τεχνολογία πυρόλυσης, μεγάλος θάλαμος φόρτωσης καυσίμου, αυτόματο σύστημα εξαγωγής στάχτης, αυτόματο έλεγχο δοσολογίας καυσίμου) 2) Πιστοποίηση ονομαστικού βαθμού απόδοσης λέβητα. 3) Χρονική εγγύηση προϊόντος. 4) After sale service αντιπροσώπου (service, απόθεμα ανταλλακτικών, τεχνική βοήθεια κ.τ.λ.) 5) Χώρα κατασκευής προϊόντος. Ομάδα 2 (Μποπότας) 13

14 Αυτόνομες μονάδες θερμάνσεως με καύσιμο πετρέλαιο Πετρέλαιο καίγεται στον καυστήρα και θερμαίνει νερό στον λέβητα το οποίο μέσω σωληνώσεων φτάνει στα σώματα καλοριφέρ. Πλεονεκτήματα Ύπαρξη δικτύου διανομής Μειονεκτήματα Υψηλό κόστος αγοράς (καυστήρας, λέβητας, σωληνώσεις, καλοριφέρ κλπ) Καταλαμβάνει μεγάλο ωφέλιμο χώρο Υψηλό κόστος λειτουργίας Υψηλό και συνεχώς μεταβαλλόμενο κόστος καυσίμου Ανάγκη συντήρησης Πετρέλαιο μη ανανεώσιμη πηγή ενέργειας Ανάγκη προμήθειας μέσω βυτιοφόρων Ομάδα 2 (Μιχαηλίδης Νικ) 14

15 Αυτόνομες μονάδες θερμάνσεως με καύσιμο αέριο Αέριο(φυσικό-υγραέριο) καίγεται στον καυστήρα και θερμαίνει νερό στον λέβητα το οποίο μέσω σωληνώσεων φτάνει στα σώματα καλοριφέρ. Πλεονεκτήματα Το φυσικό αέριο σε σχέση με το πετρέλαιο: είναι προς το παρόν φτηνότερο (~30%) είναι συνεχώς διαθέσιμο και δεν χρειάζεται να το προαγοράσετε και να το αποθηκεύσετε (πληρώνετε όσο χρησιμοποιείτε) χρησιμοποιεί συνήθως καυτήρες και λέβητες νεότερης γενιάς με καλύτερη απόδοση έχει γρηγορότερη απόκριση στη ρύθμιση θερμοκρασίας Ομάδα 2 (Μπρόζος) 15

16 Αυτόνομες μονάδες θερμάνσεως με καύσιμο αέριο Μειονεκτήματα Περιορισμένο δίκτυο διανομής Μηνιαίο πάγιο για την παροχή αερίου Υψηλό κόστος αγοράς (καυστήρας, λέβητας, σωληνώσεις, καλοριφέρ) Υψηλό κόστος λειτουργίας Συνεχώς μεταβαλλόμενο κόστος καυσίμου Ανάγκη συντήρησης Φυσικό αέριο μη ανανεώσιμη πηγή ενέργειας Ομάδα 2 (Μπρόζος) 16

17 Αερόθερμα, Αερόθερμα νερού ή ατμού, Αερολέβητες Με τους παραπάνω όρους ενοούμε οποιοδήποτε σύστημα λέβητα με καύσιμο πετρέλαιο ή υγραέριο ή φυσικό αέριο ή ατμό, ζεσταίνει άμεσα σε ένα εναλάκτη τον αέρα του χώρου που θέλουμε να θερμάνουμε Ομάδα 2 (Νικολαιδης Χρ.) 17

18 Κεντρικές Θερμάνσεις Κεντρικές θερμάνσεις με θερμό νερό διάκριση εγκαταστάσεων και βασικός εξοπλισμός Θερμαντικά σώματα (Μορφολογική και λειτουργική ταξινόμηση των θερμαντικών σωμάτων ζεστού νερού της Ελληνικής αγοράς) Θέρμανση με δισωλήνιο σύστημα και αυτονομία Μονοσωλήνιο σύστημα Συστήματα αυτονομίας στη θέρμανση Ομάδα 3 (Ξυγαλατάς Απ.)) 18

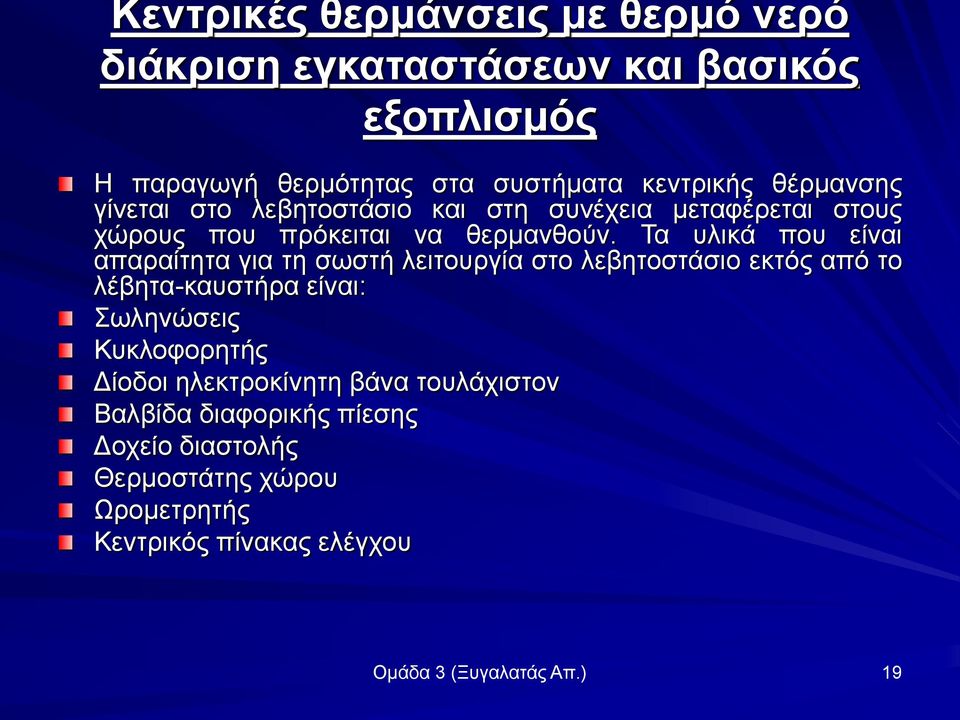

19 Κεντρικές θερμάνσεις με θερμό νερό διάκριση εγκαταστάσεων και βασικός εξοπλισμός Η παραγωγή θερμότητας στα συστήματα κεντρικής θέρμανσης γίνεται στο λεβητοστάσιο και στη συνέχεια μεταφέρεται στους χώρους που πρόκειται να θερμανθούν. Τα υλικά που είναι απαραίτητα για τη σωστή λειτουργία στο λεβητοστάσιο εκτός από το λέβητα-καυστήρα είναι: Σωληνώσεις Κυκλοφορητής Δίοδοι ηλεκτροκίνητη βάνα τουλάχιστον Βαλβίδα διαφορικής πίεσης Δοχείο διαστολής Θερμοστάτης χώρου Ωρομετρητής Κεντρικός πίνακας ελέγχου Ομάδα 3 (Ξυγαλατάς Απ.) 19

20 Θερμαντικά σώματα Τα θερμαντικά σώματα τα οποία κυκλοφορούν, στην αγορά κατατάσσονται στις κάτωθι κατηγορίες. Κλασσικά χαλύβδινα με φέτες Σώματα αλουμινίου Τύπου RUNTAL ( Κονβεκτέρ & Άβακες) Τύπου PANEL Χάλκινα θερμαντικά σώματα Διακοσμητικά θερμαντικά σώματα Ομάδα 3 (Μηττάκος) 20

21 Θέρμανση με δισωλήνιο σύστημα και αυτονομία Δισωλήνιο σύστημα είναι το σύστημα κεντρικής θέρμανσης στο οποίο τα θερμαντικά σώματα προσαρμόζονται παράλληλα στις σωληνώσεις της προσαγωγής και της επιστροφής θερμού νερού, από το λέβητα. Την κατασκευή και τον προσδιορισμό ενός δισωλήνιου συστήματος την καθορίζει κυρίως η τοποθέτηση των θερμαντικών σωμάτων στον χώρο (σημεία τοποθέτησης) για τη σωστή απόδοσή τους. Ένας άλλος πολύ σημαντικός παράγοντας είναι η θερμική ισορροπία του δικτύου, δηλαδή η ισορροπημένη κατανομή του θερμού νερού από την κεντρική παροχή και επιστροφή νερού προς τα θερμαντικά σώματα (σωστό ζύγισμα δικτύου). Δύο είναι κυρίως οι τρόποι διανομής νερού προς τα σώματα. Με κατακόρυφες στήλες και με σύστημα ομπρέλας. Ομάδα 3 (Αρβανιτίδης) 21

22 Σύστημα με κατακόρυφες στήλες Ομάδα 3 (Αρβανιτίδης) 22

23 Σύστημα ομπρέλας Ομάδα 3 (Αρβανιτίδης) 23

24 Μονοσωλήνιο σύστημα Στην είσοδο νερού του κάθε διαμερίσματος μπαίνει ηλεκτροβάνα ή οποία συνδέεται με θερμοστάτη που βρίσκεται στο κάθε διαμέρισμα. Αυτός καθορίζει, ανάλογα με τη θερμοκρασία του χώρου το άνοιγμα της ηλεκτροβάνας, έτσι ώστε αυτή να παρέχει ζεστό νερό στα θερμαντικά σώματα, με βάση τη ρύθμιση που επιλέγει ο ιδιοκτήτης. Επίσης ο θερμοστάτης δίνει εντολή στον ωρομετρητή που βρίσκεται στο λεβητοστάσιο να καταγράψει τις ώρες που η θέρμανση δουλεύει για το διαμέρισμα. Αφού το νερό αποβάλει θερμότητα στο κάθε διαμέρισμα, επιστρέφει από τον κλάδο επιστροφής νερού στην κεντρική σωλήνα και έπειτα στο λέβητα για να ξαναζεσταθεί. Τα θερμαντικά σώματα μέσα στο διαμέρισμα,συνδέονται σε σειρά μεταξύ τους,και παράλληλα στις σωληνώσεις της προσαγωγής και της επιστροφής. Ομάδα 3 (Ιζου) 24

25 Μονοσωλήνιο σύστημα Ομάδα 3 (Ιζου) 25

26 Συστήματα αυτονομίας στη θέρμανση Σύστημα Αυτονομίας Το σύστημα αυτονομίας παλαιών κεντρικών θερμάνσεων προσφέρει μεγαλύτερη άνεση και οικονομία έως και 40% στο πετρέλαιο θέρμανσης. Πλεονεκτήματα συστήματος "ασύρματη θερμιδομέτρηση": Δίκαιη κατανομή δαπανών θέρμανση, χρεώνεστε μόνο για αυτό που καταναλώνετε. Μέγιστη άνεση, έχετε θέρμανση σε όποιο δωμάτιο θέλετε, στη θερμοκρασία που επιθυμείτε και για όσο τη χρειάζεστε. Εύκολη και γρήγορη τοποθέτηση, χωρίς μετατροπή της υφιστάμενης κατάστασης θέρμανσης, χωρίς καλωδιώσεις, σκαψίματα και σωληνώσεις. Πολύ απλό στη χρήση του, ρυθμίζεται απλά τη θερμοκρασία που επιθυμείτε. Αξιόπιστη και αδιάβλητη διαδικασία καταγραφής μετρήσεων. Ομάδα 3 (Ζαλές) 26

27 Συστήματα αυτονομίας στη θέρμανση 1. Αντικατάσταση του επάνω κλασικού διακόπτη, προσαρμογής ζεστού νερού, κάθε σώματος καλοριφέρ με έναν θερμοστατικό διακόπτη. 2. Τοποθετείται σε κάθε θερμαντικό σώμα ένας κατανεμητής κόστους θέρμανση (μετρητής). Ο κατανεμητής αυτός καταγράφει την κατανάλωση ενέργειας του θερμαντικού σώματος 3. Γίνεται τοποθέτηση στον κοινόχρηστο χώρο (κλιμακοστάσιο) της πολυκατοικίας Μονάδες (δέκτες) συλλογής μετρήσεων και ελέγχου όλης της λειτουργίας του συστήματος 4. Τοποθετηση στο λεβητοστάσιο της πολυκατοικίας βαλβίδα διαφορικής πίεσης η οποία προστατεύει την εγκατάσταση από υψηλές πιέσεις που δημιουργούνται όταν δεν υπάρχει ζήτηση θέρμανσης 5. Για την επίτευξη του μέγιστου βαθμού οικονομίας τοποθετείτε στο λεβητοστάσιο ελεγκτής θέρμανσης ο οποίος ρυθμίζει τη θερμοκρασία νερού που διαρρέει όλη την εγκατάσταση, ανάλογα με της καιρικές συνθήκες -Η εξοικονόμηση ενέργειας που θα γίνει με την αντιστάθμιση είναι τουλάχιστον 40% -Η οικονομία που προσφέρει το σύστημα αποσβένει το κόστος εγκατάστασης ταχύτατα Ομάδα 3 (Ζαλές) 27

28 Συστήματα αυτονομίας στη θέρμανση Το σύστημα αντιστάθμισης Όταν στα συστήματα θέρμανσης η λειτουργία της εγκατάστασης βασίζεται στον έλεγχο του νερού προσαγωγής και επιστροφής με βάση τις καιρικές συνθήκες και τη θερμοκρασία εξωτερικού περιβάλλοντος, αυτό ονομάζεται αντιστάθμιση. Τα βασικότερα εξαρτήματα που έχει ένα σύστημα θέρμανσης με αντιστάθμιση είναι: τρίοδη ή τετράοδη βάνα αναμίξεως νερού σερβομηχανισμός βάνας αναμίξεως αισθητήριο νερού προσαγωγής εγκατάστασης αισθητήριο εξωτερικής θερμοκρασίας επιλογέας θερμοκρασίας κεντρική ηλεκτρονική μονάδα επεξεργασίας εντολών Ομάδα 3 (Ζαλές) 28

29 Αντλίες θερμότητας Αρχή λειτουργίας της αντλίας θερμότητας Η αντλία θερμότητας είναι η συσκευή που αντλεί θερμική ενέργεια από μια θερμή δεξαμενή (αναφέρεται ως πηγή) που βρίσκεται σε χαμηλή θερμοκρασία προς μια καταβόθρα (συνήθως αέρας ή νερό) που βρίσκεται σε υψηλότερη θερμοκρασία είτε (α) με την χρήση μηχανικού έργου είτε (β) με την βοήθεια μιας θερμής δεξαμενής πολύ υψηλής θερμοκρασίας. Η αρχή λειτουργίας της αντλίας θερμότητας πρωτοεφαρμόστηκε ως επί το πλείστον στα συνήθη ψυγεία και καταψύκτες, τα κλιματιστικά και εν συνεχεία σε συσκευές παραγωγής ζεστού νερού χρήσης. Πολλές φορές ταυτίζεται ο όρος Αντλία Θερμότητας με το κλιματιστικό. Η διαφορά μεταξύ μιας αντλίας θερμότητας και ενός κοινού κλιματιστικού είναι ότι η αντλία θερμότητας μπορεί να χρησιμοποιηθεί τόσο για θέρμανση όσο και για ψύξη λειτουργώντας βάση του ίδιου θερμοδυναμικού κύκλου του οποίου η λειτουργία μπορεί να αντιστραφεί ανάλογα με την ανάγκη (θέρμανση ή ψύξη). Ομάδα 4 (Τσαρίδης Σάββας) 29

30 Διάκριση των αντλιών θερμότητας α. Αντλίες Θερμότητας αέρος - νερού: Οι αντλίες αέρος - νερού εκμεταλλεύονται για την "άν τληση" ενέργειας τον περιβάλλοντα αέρα. Το θερμικό μέσο απόδοση ενέργειας αυτου του τύπου αντλίας είναι συνήθως το νερο που μπορεί κυκλοφορεί στο δίκτυο θέρμανσης (ενδοδαπέδια, σώματα ακτινοβολίας (panel, φέτες, κ.α.), fancoils) ή σε κάποιο εναλλάκτη απο θερμοδοχείο με ενσωματομένη αντλία θερμότητας (ζεστου νερού χρήσης). Είναι ιδανικές για κάθε είδους κατοικία και λειτουργούν τόσο σε υψηλές εξωτερικές θερμοκρασίες όσο και σε θερμοκρασίες μέχρι -20οC. β. Αντλίες θερμοτητας αέρος - αέρος: Οι αντλίες αέρος - αέρος έχουν και ως πηγή "αντλησης" ενέργειας αλλά και ως μέσο απόδοσης της ενέργειας τον αέρα. Στην πρώτη περίπτωση τον εξωτερικό αέρα (ως πηγή "αντλησης" ενέργειας) και στην δεύτερη τον εσωτερικό ή και ένα μέρος εξωτερικού για ταυτόχρονο εξαερισμό του χώρου. Ομάδα 4 (Τσαρίδης Σάββας) 30

31 Διάκριση των αντλιών θερμότητας γ1. Αντλίες θερμότητας νερού - νερού (γεωθερμική αντλία κλειστού κυκλώματος): Στην κατηγορία αυτή η πηγή "άντλησης" ενέργειας προέρχεται από το έδαφος με οριζόντιους ή κάθετους εναλλάκτες οι οποίοι μεταφέρουν την (θερμική) ενέργεια του υπεδάφους στην αντλία. Το θερμικό μέσο απόδοσης ενέργειας είναι και εδώ το νερό όπως και στην αέρος - νερού. γ2. Αντλίες θερμότητας νερού - νερού (γεωθερμική αντλία ανοιχτού κυκλώματος): Στην περίπτωση αυτή εκμεταλλευόμαστε την θερμική ενέργεια των υπόγειων υδάτων με κατάλληλες γεωτρήσεις. Η αντλία θερμότητας είναι ίδια με την παραπάνω περίπτωση μόνο που το υδραυλικό κομμάτι του πρωτεύοντος κυκλώματος είναι από υλικά κατάλληλα για ανοιχτό κύκλωμα. Το θερμικό μέσο απόδοσης ενέργειας είναι και εδώ το νερό όπως και παραπάνω. Ομάδα 4 (Τσαρίδης Σάββας) 31

32 Επιλογή αντλίας θερμότητας Ανάλογα με την εφαρμογή επιλέγεται ο κατάλληλος τύπος αντλίας θερμότητας (αέρος, εδάφους, νερού) έτσι ώστε να επιτευχθεί η βέλτιστη λειτουργία και η απόδοση θέρμανσης - ψύξης να είναι η ψηλότερη δυνατή με το χαμηλότερο δυνατό κόστος λει τουργίας. Ομάδα 4 (Αφιτσεριανίδης π) 32

33 Επιλογή αντλίας θερμότητας Στις αντλίες θερμότητας (αέρος - νερού) υπάρχουν δύο βασικές επιμέρους κατηγορίες: α. Αντλίες θερμότητας οι οποίες εμπεριέχουν ολόκληρο τον εξοπλισμό τους σε μία συσκευή (χαρακτηρίζονται ως monoblock ή compact) και είναι κατασκευασμένες για εγκατάσταση σε εξωτερικό χώρο, ώστε να "αντλούν" άμεσα ενέργεια απο τον περιβάλλον ατμοσφαιρικό αέρα. Υπάρχουν βέβαια και κάποια μοντέλα τα οποία έχουν την δυνατότητα να συνδεθούν με αεραγωγούς, ώστε να είναι εφικτό να εγκατασταθούν και σε εσωτερικό χώρο. β. Αντλίες θερμότητας διαιρούμενου τύπου (split), οι οποίες αποτελούνται από δύο συσκευές, το εσωτερικό και το εξωτερικό μηχάνημα. Σε αυτόν τον τύπο αντλίας θερμότητας το ψυκτικό συγκρότημα το οποίο είναι και αυτό που "αντλεί" ενέργεια από τον περιβάλλον ατμοσφαιρικό αέρα βρίσκεται στο εξωτερικό μηχάνημα, ενώ το υδραυλικό συγκρότημα όπου είναι και το κομμάτι το οποίο θα συνδεθεί με την υδραυλικές σωληνώσεις θέρμανσης, βρίσκεται στο εσωτερικό μηχάνημα (κυρίως θα το συναντήσουμε επίτοιχο). Ομάδα 4 (Αφιτσεριανίδης Π) 33

34 Επιλογή αντλίας θερμότητας Άλλη διάκριση των αντλιών θερμότητας είναι σε: α. Αντλίες θερμότητας με τεχνολογία DC inverter οι οποίες αυτοπροσαρμόζονται στις απαιτήσεις του χώρου θέρμανσης ή ψύξης κάθε στιγμή, με αποτέλεσμα την ιδιαίτερα χαμηλή κατανάλωση κατά τη λειτουργία τους. β. Αντλίες θερμότητας on/off οι οποίες αποδίδουν το μέγιστο δυνατό χωρίς να προσαρμόζονται στις απαιτήσεις του θερμαινόμενου χώρου, όπως στον προηγούμενο τύπο αντλίας θερμότητας. Ομάδα 4 (Αφιτσιαριανίδης Π) 34

35 Επιλογή αντλίας θερμότητας Ομάδα 4 (Αφιτσιαριανίδης Π) 35

36 Πλεονεκτήματα αντλίας θερμότητας Προστασία του περιβάλλοντος. Η Αντλία Θερμότητα, είναι η καθαρότερη μορφή ενέργειας με την μικρότερη δυνατή επιβάρυνση στο περιβάλλον μας στην εποχή μας. Εξοικονόμηση ενέργειας. Οι Αντλίες Θερμότητας, έχουν την δυνατότητα, να είναι έως και 6 φορές πιο αποτελεσματικές από τα παραδοσιακά συστήματα θέρμανσης. Ο μέσος ετήσιος βαθμός απόδοσης (COP) του συστήματος στην χώρα μας, κάτω από ιδανικές κλιματολογικές συνθήκες μπορεί να είναι πάνω από το 4 για αντλίες αέρος νερού και πάνω από 5,5 για αντλίες με γεωθερμία. Εξασφαλίζοντας υψηλό βαθμό απόδοσης με ελάχιστο λειτουργικό κόστος χρήσης. Τόπος εγκατάστασης. Οι Αντλίες Θερμότητας μπορούν να τοποθετηθούν εύκολα εξωτερικά ή εσωτερικά του σπιτιού. Μπορούν να θερμάνουν και να δροσίσουν ιδανικά ολόκληρο το σπίτι, χωρίς την ανάγκη λεβητοστάσιου, καμινάδων, εξαερισμών και δεξαμενών καυσίμων. Η εγκατάσταση γίνεται μετά από μία σχετική μελέτη για τον εξωτερικό ή των εσωτερικό χώρο που είναι διαθέσιμος ανάλογα με την περίπτωση. Ομάδα 4 (Γεωργιάδης Ηλ.) 36

37 Πλεονεκτήματα αντλίας θερμότητας Κόστος συντήρησης. Οι Αντλίες θερμότητας δεν χρειάζονται κάθε χρόνο συντήρηση όπως συμβαίνει με τους λέβητες πετρελαίου, αερίου και πέλλετ (λέβητας βιομάζας). Η λειτουργία τους έχει μηδαμινά έξοδα συντήρησης. Εφαρμογές. Οι Αντλίες Θερμότητας μπορούν να εγκατασταθούν σε νέα ή παλιά κτίρια και μπορούν να συνδεθούν με τα υπάρχοντα θερμαντικά σώματα, με ενδοδαπέδια θέρμανση καθώς και με σώματα Fan Coils. Επίσης δεν χρειάζεται η αφαίρεση του καυστήρα πετρελαίου αφού μπορούν να συνδυαστούν. Επίσης μπορούν να συνδεθούν για μεγαλύτερη εξοικονόμηση ενεργείας αλλά και κόστους, με ηλιακά panels αλλά και να χρησιμοποιούν το οικιακά παραγόμενο ρεύμα από τα φωτοβολταϊκά. Ομάδα 4 (Γεωργιάδης Ηλ.) 37

38 Μειονεκτήματα αντλίας θερμότητας 1. Σχετικά υψηλό αρχικό κόστος εγκατάστασης. 2. Ιδιαίτερες απαιτήσεις εγκατάστασης (διαφορετικές ανά είδος). 3. Ανάγκη για ακριβή έλεγχο θερμοκρασίας και υγρασίας. 4. Ανάγκη τακτικής συντήρησης. (Σε κάποια είδη) Ομάδα 4 (Γεωργιάδης Ηλ.) 38

39 Εφαρμογές της αντλίας θερμότητας στις κατοικίες και συνδυασμός με ηλιακή εγκατάσταση Ομάδα 4 (Γρηγοριάδης Αν.) 39

40 Όλα τα συστήματα θέρμανσης έχουν πλεονεκτήματα και μειονεκτήματα. Συστήματα που θερμαίνουν με τη χρήση ηλεκτρικής ενέργειας, παράγουν περισσότερα τεχνητά ηλεκτρομαγνητικά πεδία και τοπικά αλλά και μέσω των καλωδιώσεων της ΔΕΗ και ρυπαίνουν το περιβάλλον αφού η παραγωγή ρεύματος γίνεται ακόμη κυρίως με την καύση λιγνίτη στη χώρα μας. Συστήματα που λειτουργούν με καύση ορυκτών ή «ανανεώσιμων» καυσίμων, παράγουν διοξείδιο του άνθρακα, μικροσωματίδια κ.α. που ρυπαίνουν την ατμόσφαιρα και το εσωτερικό των κατοικιών (όταν δεν υπάρχει στεγανότητα και επαρκής εξαερισμός). Συστήματα που παράγουν θερμό αέρα, θερμαίνουν ανομοιόμορφα το χώρο, ανασηκώνουν τη σκόνη και χρειάζονται τακτική συντήρηση/καθαρισμό από μικρόβια και μικροσωματίδια, δημιουργώντας προβληματικές συνθήκες άνεσης, ιδιαίτερα για άτομα με αλλεργίες ή αναπνευστικά προβλήματα. 40

41 Αν ωστόσο επιλέξετε με βάση το οικονομικό: Εκτός από τα αρχικό κόστος κτήσης, λάβετε υπόψη σας και τα έξοδα λειτουργίας και συντήρησης. Yπάρχουν πολλές διαφορετικές αντιλήψεις στον υπολογισμό κόστους λειτουργίας, που δεν λαμβάνουν υπόψη τις σημαντικές διαφορές στους βαθμούς απόδοσης των εξοπλισμών αλλά στις πραγματικές συνθήκες χρήσης. Ενδεικτικά για κατοικία 100 τ.μ. και χειμερινή μόνο χρήση το κόστος λειτουργίας της θέρμανσης με πετρέλαιο εκτιμάται στα ευρώ, με φυσικό αέριο στα ευρώ, με κλιματιστικά στα ευρώ, με υπέρυθρα panel στα 300(!??)-1100 ευρώ, με λοιπά ηλεκτρικά σώματα στα ευρώ, με σόμπες pellets στα ευρώ, με ενεργειακό τζάκι στα ευρώ και με αντλίες θερμότητας στα ευρώ [x]. Προσοχή στους χρόνους απόσβεσης που δίνουν οι εγκαταστάτες των συστημάτων θέρμανσης! Αν μένετε σε μικρό σπίτι ή/και δεν έχετε μεγάλες ανάγκες θέρμανσης/ψύξης τότε οι χρόνοι απόσβεσης μπορεί και να είναι πολύ μεγαλύτεροι από αυτούς που σας διαφημίζουν. 41

42 Κάποια συστήματα μπορεί να χρησιμοποιηθούν και για ψύξη, οπότε σας ανακουφίζουν από τα ενδεχόμενα έξοδα αγοράς ξεχωριστού εξοπλισμού ψύξης. Όλες οι τεχνολογίες θέρμανσης γίνονται πιο αποδοτικές και οικονομικές με την πάροδο του χρόνου ενώ παρουσιάζονται συνεχώς και νέες λύσεις. Δεν είναι παράλογο κάποιος να αναβάλλει την αντικατάσταση του συστήματος θέρμανσης του μέχρι να υπάρχουν καλύτερες οικονομικές συνθήκες και βελτιωμένες τεχνολογικά λύσεις. Λάβετε υπόψη σας ότι οι τιμές των διαφόρων καυσίμων που καθορίζουν το κόστος λειτουργίας του κάθε συστήματος μεταβάλλονται συνεχώς ανάλογα με τις υπάρχουσες συνθήκες και τη διαθεσιμότητα. Αναλογιστείτε τις προοπτικές που έχει το είδος του κάθε καυσίμου στη χώρα μας μακροπρόθεσμα. Για παράδειγμα, το κόστος λειτουργίας των περισσότερων συστημάτων που χρησιμοποιούν ηλεκτρισμό αναμένεται να αυξηθεί σημαντικά από το 2013 οπότε και παύουν να ισχύουν τα δωρεάν δικαιώματα ρύπων για τις μονάδες ηλεκτροπαραγωγής, φέρνονταςσημαντικές αυξήσεις στους λογαριασμούς της ΔΕΗ (προβλεπόμενη αύξηση 37% το 2013, σύμφωνα με εισήγηση της Ρυθμιστικής Αρχής Ενέργειας!) Η μόνη σίγουρη λύση μείωσης των εξόδων θέρμανσης που θα έχει πάντα μηδενικά λειτουργικά έξοδα είναι η θερμομόνωση του σπιτιού σας! 42

43 Σύγκριση κόστους θέρμανσης από διάφορες τεχνολογίες Στο Διάγραμμα 1, συγκρίνεται το συνολικό κόστος της θερμικής ενέργειας των διαφόρων ειδών θερμικού συγκροτήματος με ένα συνήθη λέβητα πετρελαίου. Για τη σύγκριση αυτή έχει θεωρηθεί τιμή πετρελαίου στον καταναλωτή ίση με 1,285 /lt.

44

45 Σύγκριση κόστους θέρμανσης από διάφορες τεχνολογίες Στο Διάγραμμα 2 παρουσιάζεται το κόστος ωφέλιμης θερμικής ενέργειας ανά είδος θερμικού συγκροτήματος. Στο Διάγραμμα αυτό εμφανίζεται το κόστος της θερμότητας σε /kwhth, ενώ σε αυτό προστίθεται και η φορολόγηση και οι επιπλέον επιβαρύνσεις αναλόγως με το είδος καυσίμου ή την χρησιμοποιούμενη ηλεκτρική ενέργεια. Από το καθαρό κόστος και τη φορολόγηση προκύπτει, στο ίδιο διάγραμμα, και η συνολική τιμή κόστους ωφέλιμης θερμικής ενέργειας.
