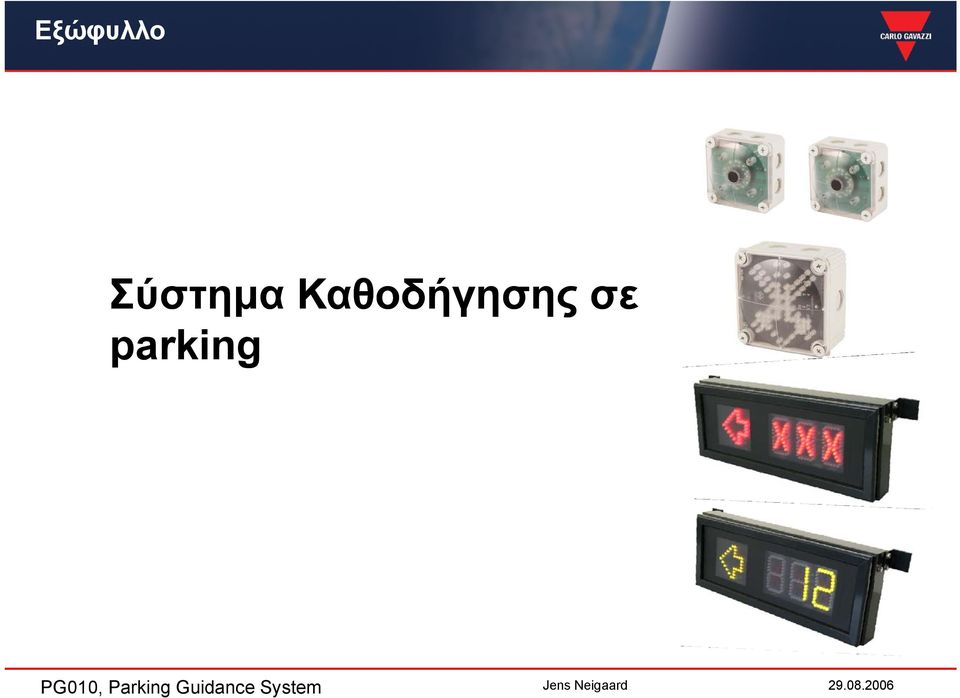

1 Εξώφυλλο Σύστηµα Καθοδήγησης σε parking

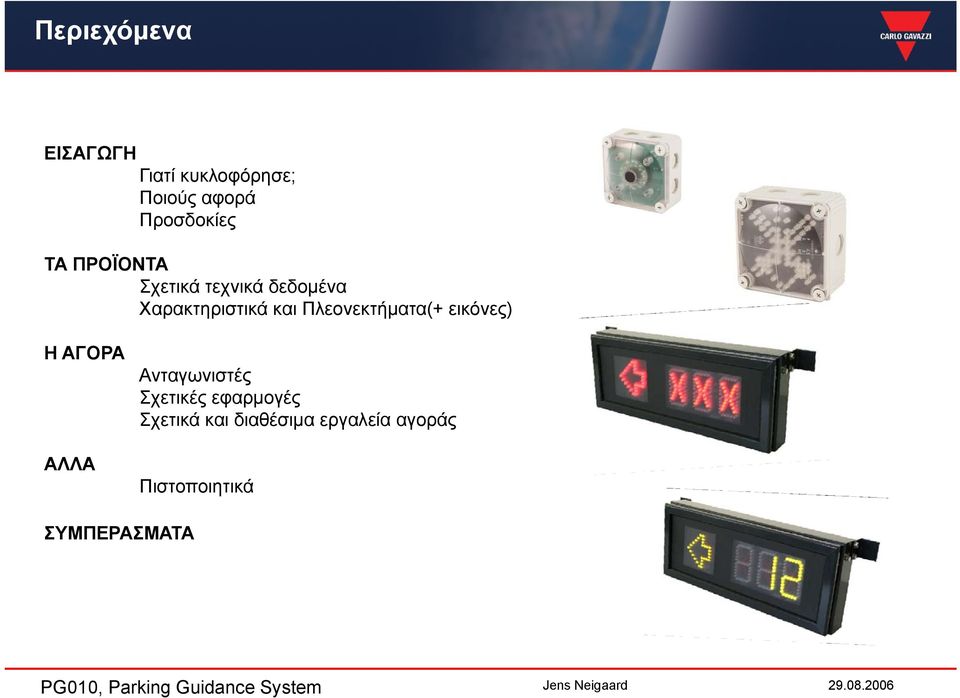

2 Περιεχόµενα ΕΙΣΑΓΩΓΗ Γιατί κυκλοφόρησε; Ποιούς αφορά Προσδοκίες ΤΑ ΠΡΟΪΟΝΤΑ Σχετικά τεχνικά δεδοµένα Χαρακτηριστικά και Πλεονεκτήµατα(+ εικόνες) Η ΑΓΟΡΑ ΑΛΛΑ Ανταγωνιστές Σχετικές εφαρµογές Σχετικά και διαθέσιµα εργαλεία αγοράς Πιστοποιητικά ΣΥΜΠΕΡΑΣΜΑΤΑ

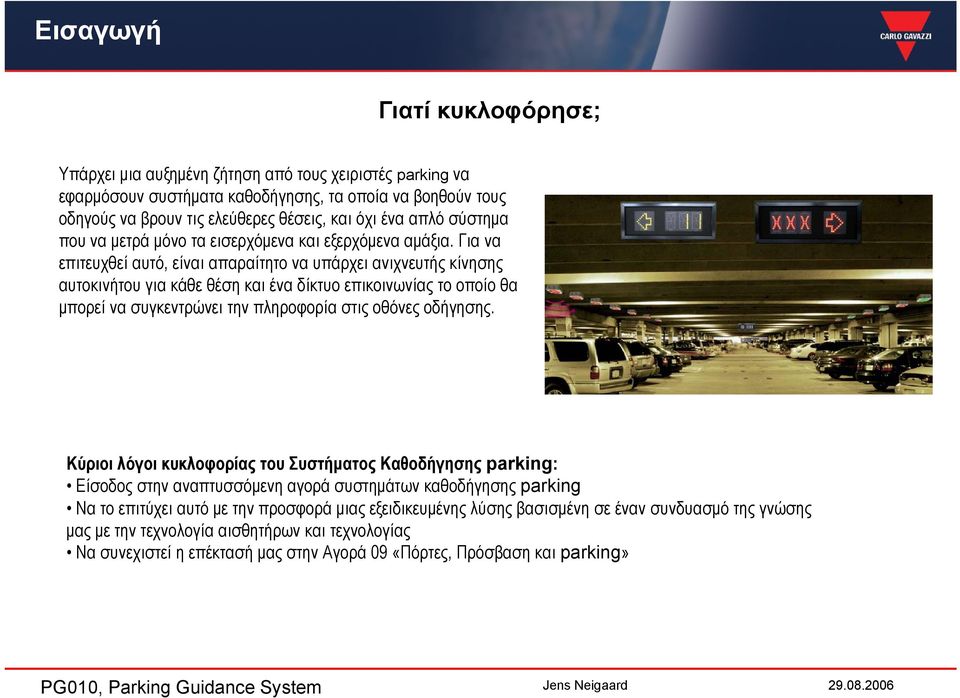

3 Εισαγωγή Γιατί κυκλοφόρησε; Υπάρχει µια αυξηµένη ζήτηση από τους χειριστές parking να εφαρµόσουν συστήµατα καθοδήγησης, τα οποία να βοηθούν τους οδηγούς να βρουν τις ελεύθερες θέσεις, και όχι ένα απλό σύστηµα που να µετρά µόνο τα εισερχόµενα και εξερχόµενα αµάξια. Για να επιτευχθεί αυτό, είναι απαραίτητο να υπάρχει ανιχνευτής κίνησης αυτοκινήτου για κάθε θέση και ένα δίκτυο επικοινωνίας το οποίο θα µπορεί να συγκεντρώνει την πληροφορία στις οθόνες οδήγησης. Κύριοι λόγοι κυκλοφορίας του Συστήµατος Καθοδήγησης parking: Είσοδος στην αναπτυσσόµενη αγορά συστηµάτων καθοδήγησης parking Να το επιτύχει αυτό µε την προσφορά µιας εξειδικευµένης λύσης βασισµένη σε έναν συνδυασµό της γνώσης µας µε την τεχνολογία αισθητήρων και τεχνολογίας Να συνεχιστεί η επέκτασή µας στην Αγορά 09 «Πόρτες, Πρόσβαση και parking»

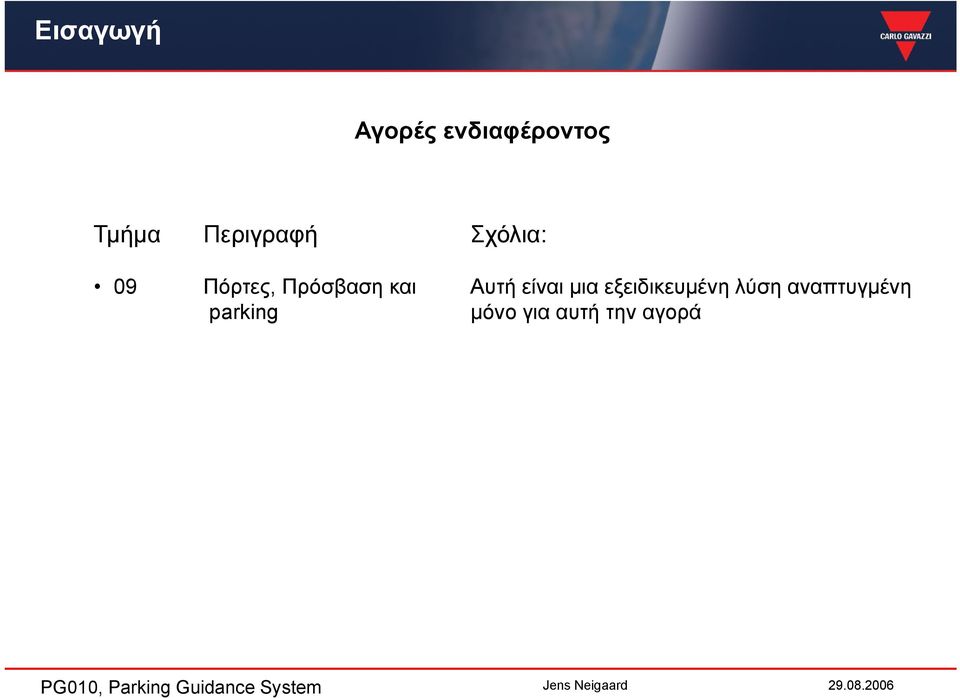

4 Εισαγωγή Αγορές ενδιαφέροντος Τµήµα Περιγραφή Σχόλια: 09 Πόρτες, Πρόσβαση και Αυτή είναι µια εξειδικευµένη λύση αναπτυγµένη parking µόνο για αυτή την αγορά

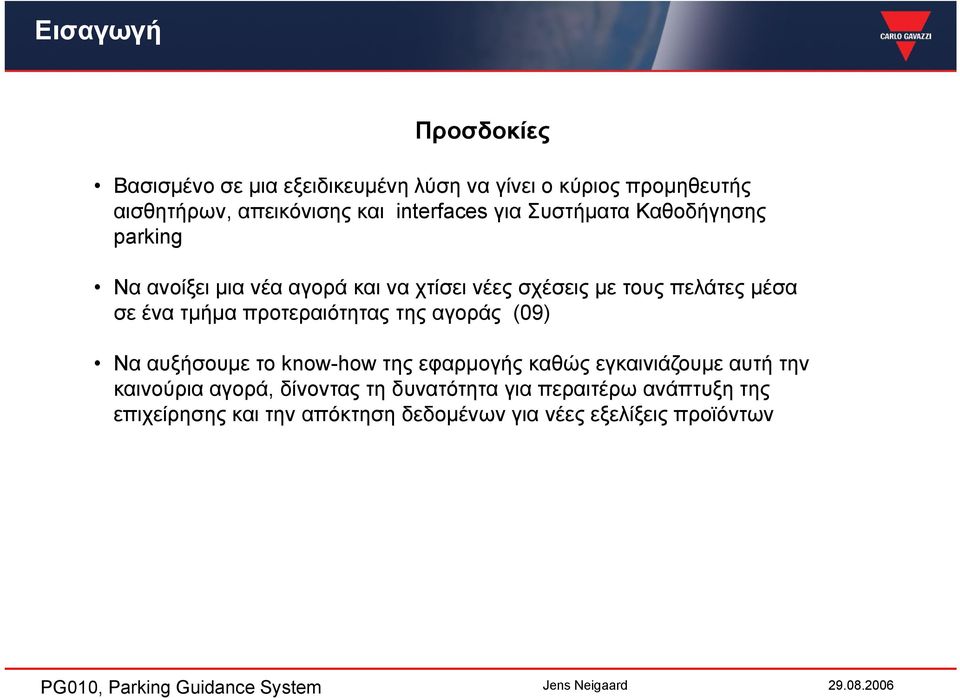

5 Εισαγωγή Προσδοκίες Βασισµένο σε µια εξειδικευµένη λύση να γίνει ο κύριος προµηθευτής αισθητήρων, απεικόνισης και interfaces για Συστήµατα Καθοδήγησης parking Να ανοίξει µια νέα αγορά και να χτίσει νέες σχέσεις µε τους πελάτες µέσα σε ένα τµήµα προτεραιότητας της αγοράς (09) Να αυξήσουµε το know-how της εφαρµογής καθώς εγκαινιάζουµε αυτή την καινούρια αγορά, δίνοντας τη δυνατότητα για περαιτέρω ανάπτυξη της επιχείρησης και την απόκτηση δεδοµένων για νέες εξελίξεις προϊόντων

6 Τα Προϊόντα Σχετικά Τεχνικά εδοµένα GP X, GP Υπερηχητικός αισθητήρας Αισθητήρας υπερήχων ultrasonic για ανίχνευση αυτοκινήτων ιαθέσιµος µε κόκκινα/πράσινα ή κόκκινα/µπλε LEDs (µπλε για άτοµα µε ειδικές ανάγκες) ιαθέσιµος χωρίς LEDs για σύνδεση εξωτερικών LEDs Απόσταση ανίχνευσης µέχρι 4m Ειδική ή κοινή βαθµονόµηση (όλα κατευθείαν σε ένα δίκτυο) Ενσωµατωµένο Dupline bus interface µε 3 καλώδια για λειτουργία αισθητήρα σε δίκτυο Τροφοδοσία από Dupline bus µε τρία καλώδια Εύκολη κωδικοποίηση µε χειροκίνητο προγραµµατιστικό εργαλείο (GAP1605) ιαστάσεις: 85 x 85 x 50 mm

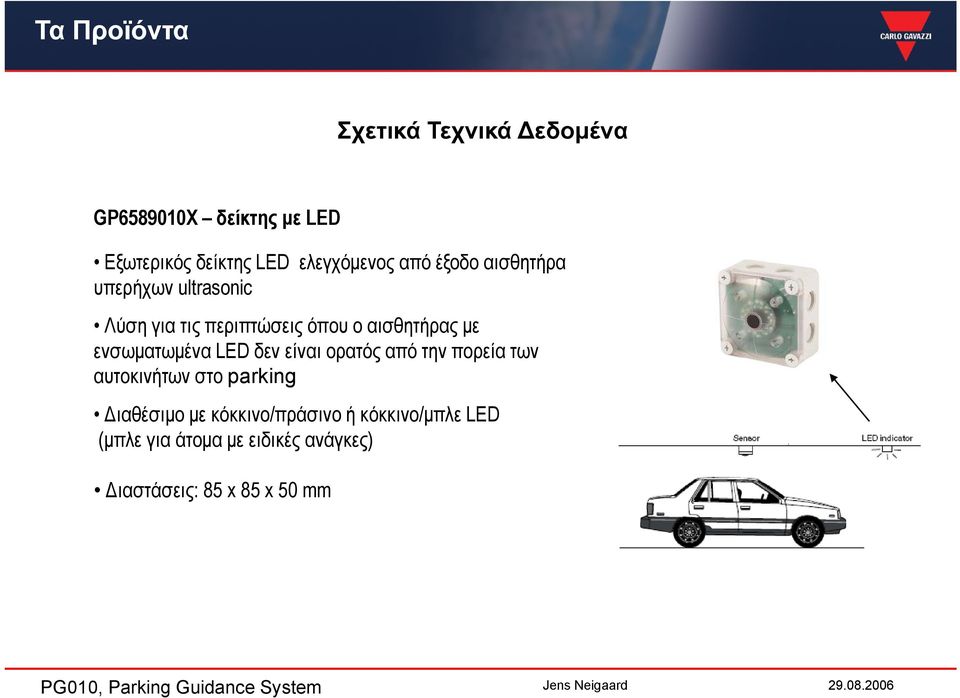

7 Τα Προϊόντα Σχετικά Τεχνικά εδοµένα GP X δείκτης µε LED Εξωτερικός δείκτης LED ελεγχόµενος από έξοδο αισθητήρα υπερήχων ultrasonic Λύση για τις περιπτώσεις όπου ο αισθητήρας µε ενσωµατωµένα LED δεν είναι ορατός από την πορεία των αυτοκινήτων στο parking ιαθέσιµο µε κόκκινο/πράσινο ή κόκκινο/µπλε LED (µπλε για άτοµα µ µε ειδικές ανάγκες) ιαστάσεις: 85 x 85 x 50 mm

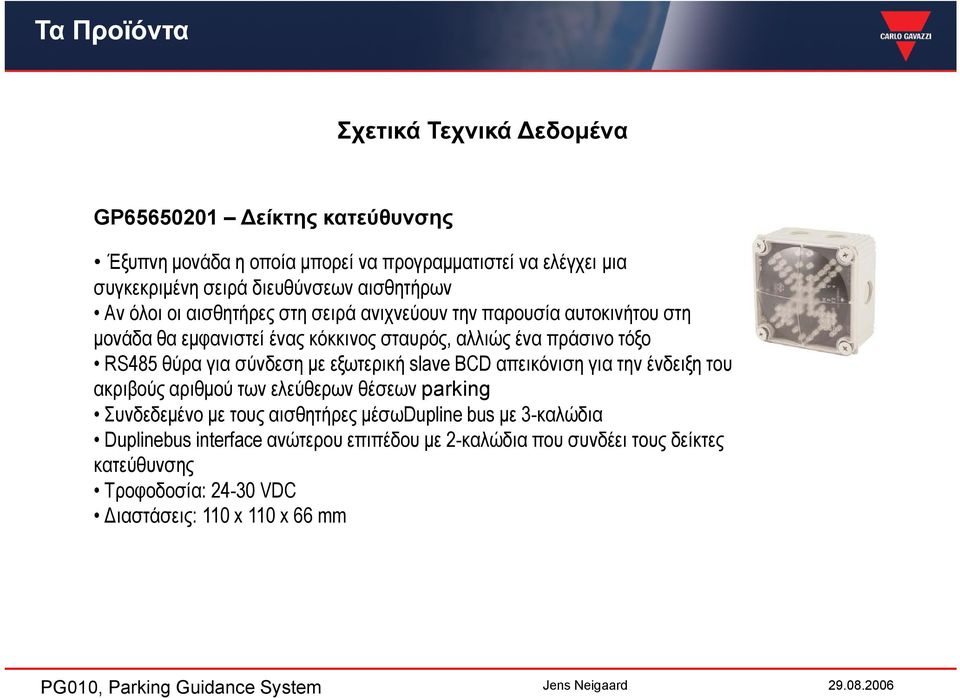

8 Τα Προϊόντα Σχετικά Τεχνικά εδοµένα GP είκτης κατεύθυνσης Έξυπνη µονάδα η οποία µπορεί να προγραµµατιστεί να ελέγχει µια συγκεκριµένη σειρά διευθύνσεων αισθητήρων Αν όλοι οι αισθητήρες στη σειρά ανιχνεύουν την παρουσία αυτοκινήτου στη µονάδα θα εµφανιστεί ένας κόκκινος σταυρός, αλλιώς ένα πράσινο τόξο RS485 θύρα για σύνδεση ύδ µε εξωτερική slave BCD απεικόνιση για την ένδειξη του ακριβούς αριθµού των ελεύθερων θέσεων parking Συνδεδεµένο µε τους αισθητήρες µέσωdupline bus µε 3-καλώδια Duplinebus interface ανώτερου επιπέδου µε 2-καλώδια που συνδέει τους δείκτες κατεύθυνσης Τροφοδοσία: VDC ιαστάσεις: 110 x 110 x 66 mm

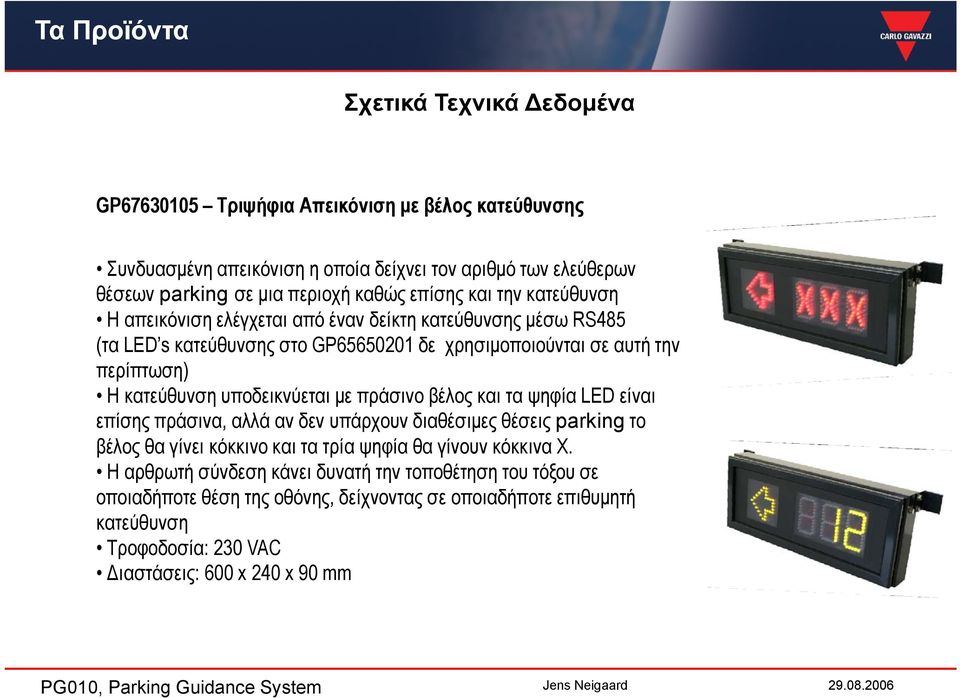

9 Τα Προϊόντα Σχετικά Τεχνικά εδοµένα GP Τριψήφια Απεικόνιση µε βέλος κατεύθυνσης Συνδυασµένη απεικόνιση η οποία δείχνει τον αριθµό των ελεύθερων θέσεων parking σε µια περιοχή καθώς επίσης και την κατεύθυνση Η απεικόνιση ελέγχεται από έναν δείκτη κατεύθυνσης µέσω RS485 (τα LED s κατεύθυνσης στο GP δε χρησιµοποιούνται σε αυτή την περίπτωση) Η κατεύθυνση υποδεικνύεται µε πράσινο βέλος και τα ψηφία LED είναι επίσης πράσινα, αλλά αν δεν υπάρχουν διαθέσιµες θέσεις parking το βέλος θα γίνει κόκκινο και τα τρία ψηφία θα γίνουν κόκκινα Χ. Η αρθρωτή σύνδεση κάνει δυνατή την τοποθέτηση του τόξου σε οποιαδήποτε θέση της οθόνης, δείχνοντας σε οποιαδήποτε επιθυµητή κατεύθυνση Τροφοδοσία: 230 VAC ιαστάσεις: 600 x 240 x 90 mm

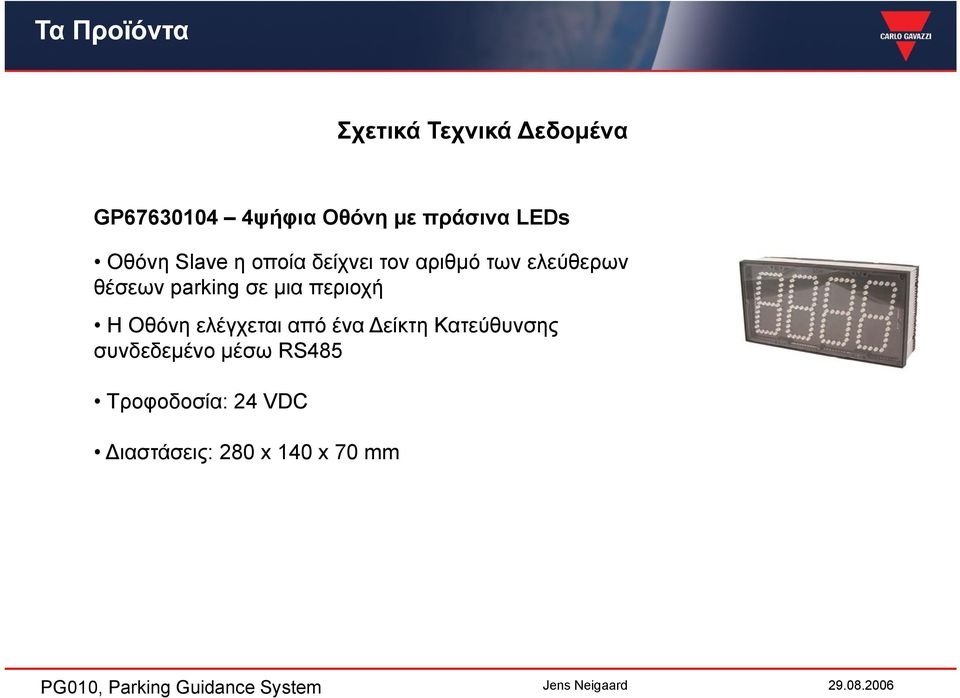

10 Τα Προϊόντα Σχετικά Τεχνικά εδοµένα GP ψήφια Οθόνη µε πράσινα LEDs Οθόνη Slave η οποία δείχνει τον αριθµό των ελεύθερων θέσεων parking σε µια περιοχή Η Οθόνη ελέγχεται από ένα είκτη Κατεύθυνσης συνδεδεµένο οµέσω RS485 Τροφοδοσία: 24 VDC ιαστάσεις: 280 x 140 x 70 mm

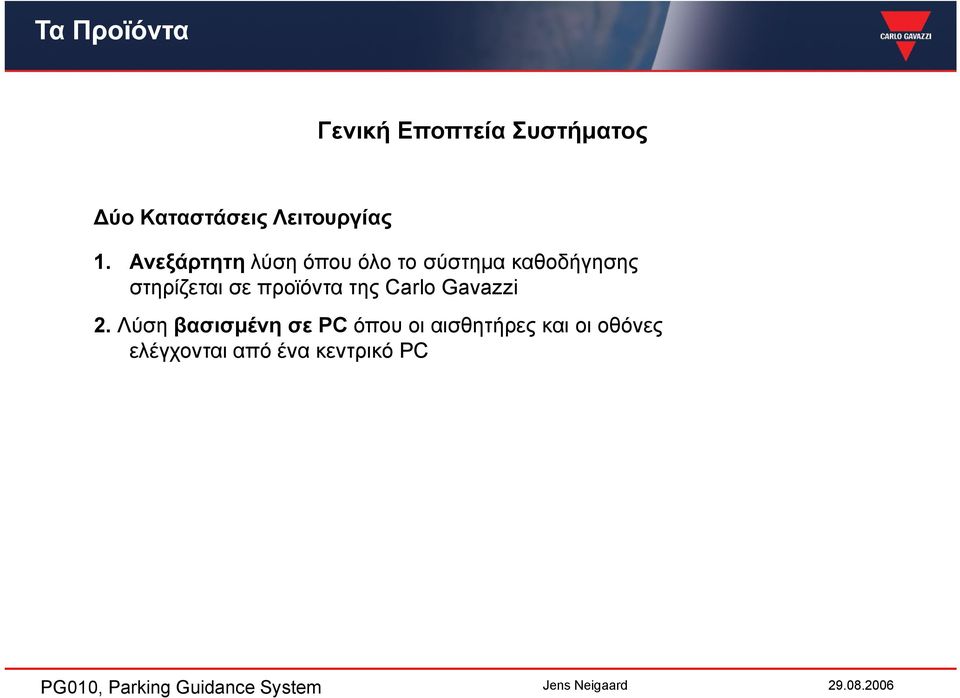

11 Τα Προϊόντα Γενική Εποπτεία Συστήµατος ύο Καταστάσεις Λειτουργίας 1. Ανεξάρτητη λύση όπου όλο το σύστηµα καθοδήγησης στηρίζεται σε προϊόντα της Carlo Gavazzi 2. Λύση βασισµένη σε PC όπου οι αισθητήρες και οι οθόνες ελέγχονται από ένα κεντρικό PC

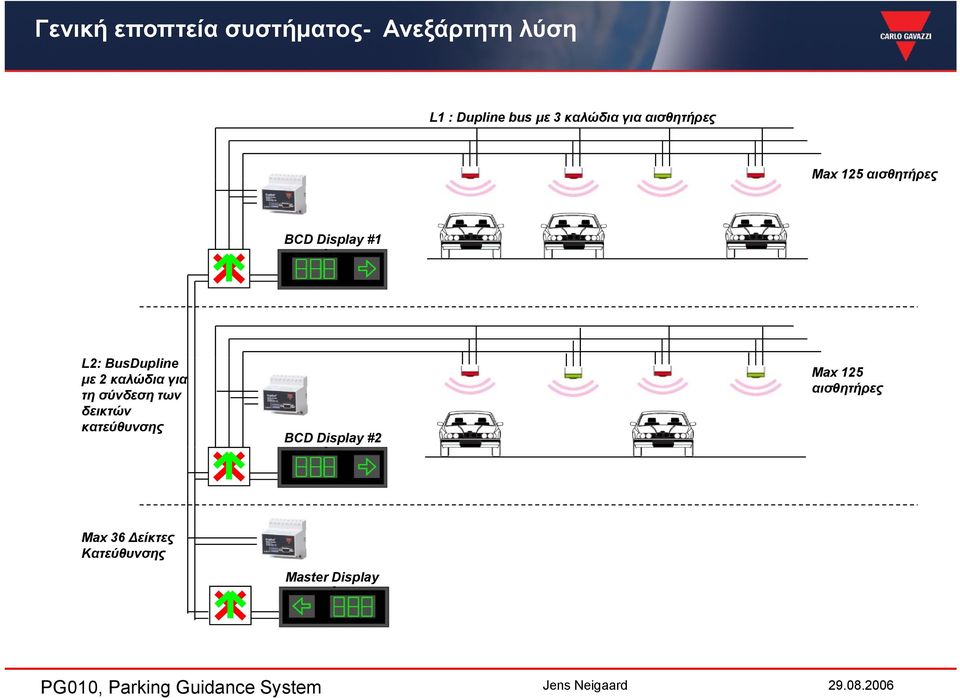

12 Γενική εποπτεία συστήµατος- Ανεξάρτητη λύση L1 : Dupline bus µε 3 καλώδια για αισθητήρες Max 125 αισθητήρες ηήρς BCD Display #1 L2: BusDupline µε 2 καλώδια για τη σύνδεση των δεικτών κατεύθυνσης BCD Display #2 Max 125 αισθητήρες Max 36 είκτες Κατεύθυνσης Master Display

13 Γενική εποπτεία συστήµατος- Ανεξάρτητη λύση Χαρακτηριστικά Συστήµατος Οι υπερηχητικοί αισθητήρες που είναι τοποθετηµένοι στην οροφή ανιχνεύουν την παρουσία αυτοκινήτου για κάθε περιοχή parking, και υποδεικνύουν τη διαθεσιµότητα ή µη µέσω ενσωµατωµένων LED s (πράσινο, ά κόκκινο, µπλε) λ Μέχρι 125 αισθητήρες µπορούν να συνδεθούν µεταξύ τους και να τροφοδοτηθούν από ένα bus Dupline µε 3 καλώδια, και το συνολικό σύστηµα µπορεί να αποτελείται από πολλά Dupline buses Οι δείκτες κατεύθυνσης, επίσης συνδεδεµένοι στο bus, προγραµµατίζονται από το χρήστη για να ελέγξουν µια συγκεκριµένη σειρά διευθύνσεων αισθητήρων (συνήθως σε ένα τµήµα του parking) Αν οι θέσεις parking είναι διαθέσιµες σε ένα τµήµα, ο είκτης ί Κατεύθυνσης θα δείξει δίξ ένα πράσινο βέλος, διαφορετικά ένα κόκκινο Χ. Προαιρετικά, µια BCD οθόνη συνδεδεµένη στον είκτη Κατεύθυνσης µπορεί να δείξει τον ακριβή αριθµό των ελεύθερων λύθ θέσεων parking στο συγκεκριµένο τµήµα Μέχρι 36 είκτες Κατεύθυνσης, οι οποίοι µπορεί να είναι συνδεδεµένοι ή µη στο ίδιο Dupline busdirection, µπορούν να συνδεθούν µαζί µέσω ενός Dupline bus «ανωτέρου επιπέδου» µε 2 καλώδια διευκολύνοντας τους είκτες/οθόνες ί Κύριας Κατεύθυνσης για να συνοψίσει και να απεικονίσει τον αριθµό των ελεύθερων θέσεων parking από διάφορα τµήµατα

14 Γενική εποπτεία συστήµατος- Λύση βασισµένη σε PC BCD Display #1 BCD Display #2 Master Display RS485 To PC ελέγχει όλους τους αισθητήρες υπερήχων ultrasonic και ελέγχει πλήρως το χρώµα µ των LEDs των αισθητήρων, των εικτών Κατεύθυνσης και των BCD ψηφίων που φαίνονται στις οθόνες (το software δει είναι διαθέσιµο από την Carlo Gavazzi αυτή τη στιγµή)

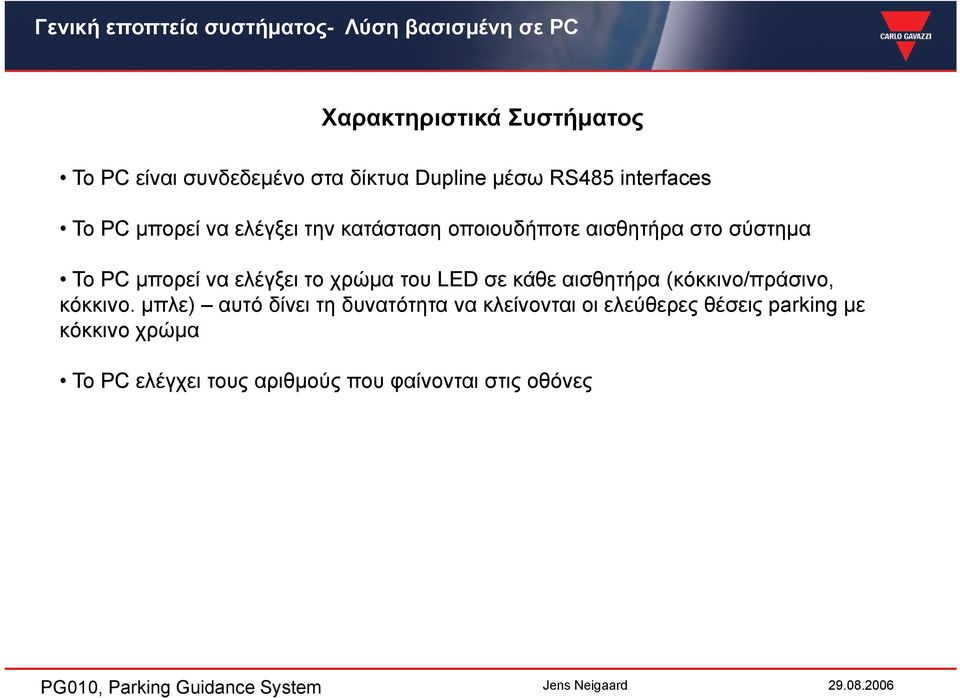

15 Γενική εποπτεία συστήµατος- Λύση βασισµένη σε PC Χαρακτηριστικά Συστήµατος Το PC είναι συνδεδεµένο στα δίκτυα Dupline µέσω RS485 interfaces Το PC µπορεί να ελέγξει την κατάσταση οποιουδήποτε αισθητήρα στο σύστηµα Το PC µπορεί να ελέγξει το χρώµα του LED σε κάθε αισθητήρα (κόκκινο/πράσινο, κόκκινο. µπλε) αυτό δίνει τη δυνατότητα να κλείνονται οι ελεύθερες θέσεις parking µε κόκκινο χρώµα Το PC ελέγχει τους αριθµούς που φαίνονται στις οθόνες

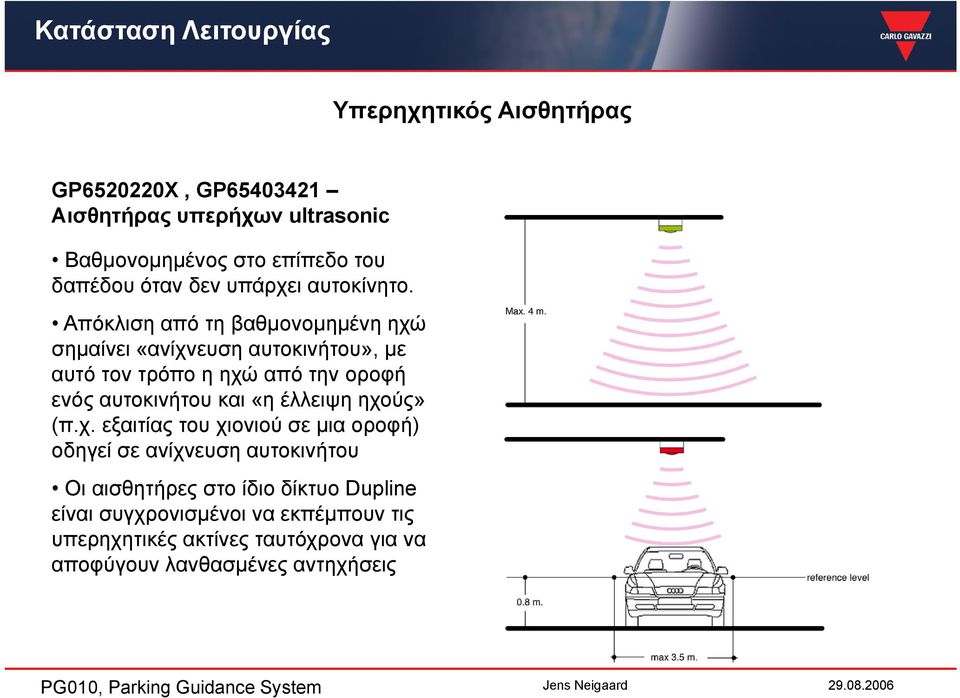

16 Κατάσταση Λειτουργίας Υπερηχητικός Αισθητήρας GP X, GP Αισθητήρας υπερήχων ultrasonic Βαθµονοµηµένος µ µηµ στο επίπεδο του δαπέδου όταν δεν υπάρχει αυτοκίνητο. Απόκλιση από τη βαθµονοµηµένη ηχώ σηµαίνει «ανίχνευση χ η αυτοκινήτου»,,µ µε αυτό τον τρόπο η ηχώ από την οροφή ενός αυτοκινήτου και «η έλλειψη ηχούς» (π.χ. εξαιτίας του χιονιού σε µια οροφή) οδηγεί σε ανίχνευση αυτοκινήτου Οι αισθητήρες στο ίδιο δίκτυο Dupline είναι συγχρονισµένοι να εκπέµπουν τις υπερηχητικές ακτίνες ταυτόχρονα για να αποφύγουν λανθασµένες αντηχήσεις

17 Κατάσταση Λειτουργίας Αισθητήρας υπερήχων ultrasonic Dupline I/O διαθέσιµες από τον αισθητήρα I/O no. Λειτουργία 1 Κατάσταση του αισθητήρα (ON:ανίχνευση αυτοκινήτου, OFF: µη παρουσία αυτοκινήτου) 5 Κράτηση θέσης - όταν ενεργοποιηθεί τα LEDs γίνονται κόκκινα 7 Κανάλι βαθµονόµησης - συνήθως για εκτέλεση κοινή βαθµονόµησης

18 Κατάσταση Λειτουργίας Βαθµονόµηση Αισθητήρα υπερήχων ultrasonic Κοινή βαθµονόµηση Όλοι οι αισθητήρες βαθµονοµούνται ταυτόχρονα Συνήθως χρησιµοποιείται κατά την αρχική εγκατάσταση του συστήµατος Όλοι οι αισθητήρες πρόκειται να έχουν την ίδια διεύθυνση στο I/O-7 (διεύθυνση βαθµονόµησης) Οι αισθητήρες βαθµονοµούνται αυτόµατα όταν ανιχνεύσουν µια συγκεκριµένη αλληλουχία bit στο κανάλι βαθµονόµησης Η αλληλουχία bit προκαλείται µε την ενεργοποίηση ενός νέου σηµείου menu στο GTU8 (Μονάδα Dupline Test) Χειροκίνητη βαθµονόµηση Βαθµονόµηση ενός µονού αισθητήρα Χρησιµοποιείται συνήθως όταν αντικαθίσταται ένας αισθητήρας µε πρόβληµα Προκαλείται µε την ενεργοποίηση ενός µπουτόν στον αισθητήρα Καθυστέρηση 30s πριν αρχίσει η βαθµονόµηση, ώστε να µπορέσει το άτοµο να αποµακρυνθεί από τον αισθητήρα

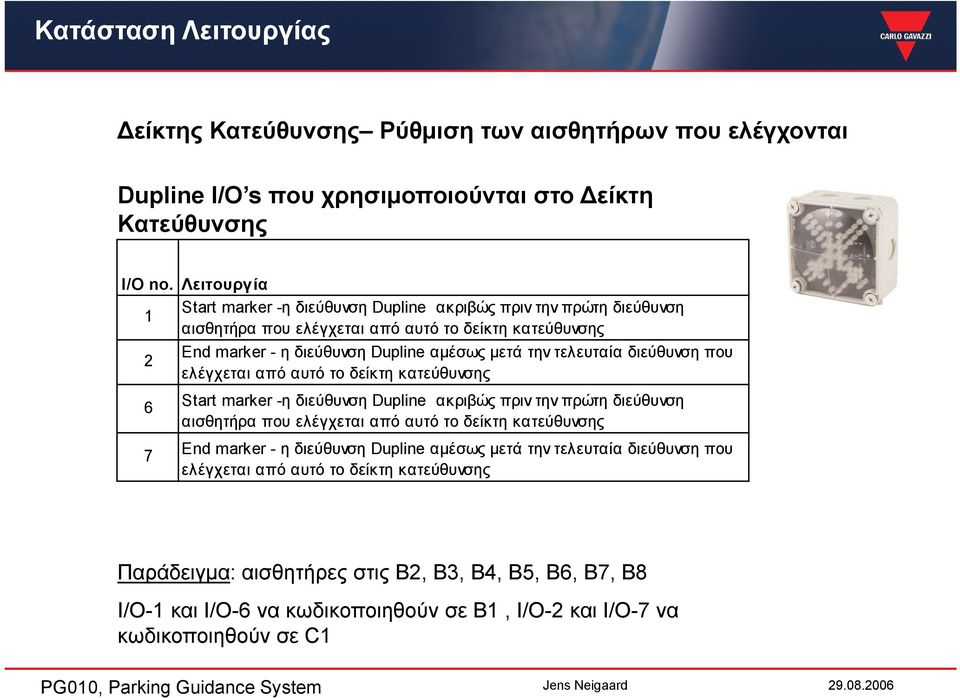

19 Κατάσταση Λειτουργίας είκτης Κατεύθυνσης Ρύθµιση των αισθητήρων που ελέγχονται Dupline I/O s που χρησιµοποιούνται στο είκτη Κατεύθυνσης I/O no. Λειτουργία Start marker -η διεύθυνση Dupline ακριβώς πριν την πρώτη διεύθυνση 1 αισθητήρα που ελέγχεται από αυτό το δείκτη κατεύθυνσης End marker - η διεύθυνση Dupline αµέσως µ µετά την τελευταία διεύθυνση που ελέγχεται από αυτό το δείκτη κατεύθυνσης Start marker -η διεύθυνση Dupline ακριβώς πριν την πρώτη διεύθυνση αισθητήρα που ελέγχεται από αυτό το δείκτη κατεύθυνσης End marker - η διεύθυνση Dupline αµέσως µετά την τελευταία διεύθυνση που ελέγχεται από αυτό το δείκτη κατεύθυνσης Παράδειγµα: αισθητήρες στις B2, B3, B4, B5, B6, B7, B8 I/O-1 και I/O-6 να κωδικοποιηθούν σε B1, I/O-2 και I/O-7 να κωδικοποιηθούν σε C1

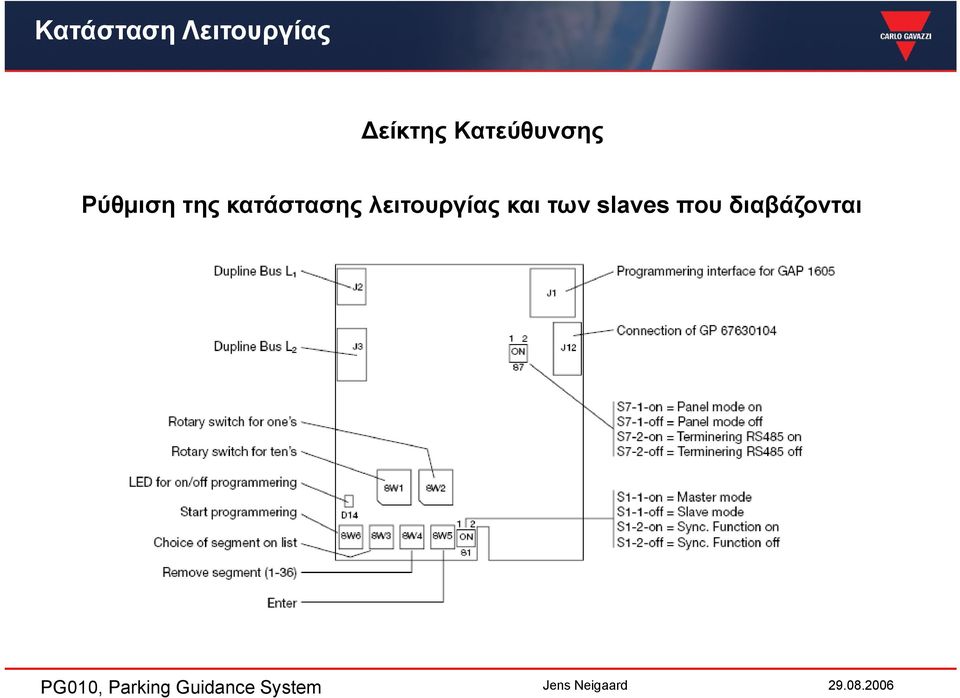

20 Κατάσταση Λειτουργίας είκτης Κατεύθυνσης Ρύθµιση της κατάστασης λειτουργίας και των slaves που διαβάζονται

21 Κατάσταση Λειτουργίας είκτης Κατεύθυνσης Ρύθµιση των slaves που διαβάζονται Σηµείωση: Οι οθόνες GP και GP µπορούν να χρησιµοποιηθούν ως όργανα παρακολούθησης κατά τη διάρκεια της διαµόρφωσης

22 Τα Προϊόντα Χαρακτηριστικά και Πλεονεκτήµατα Εξοικονόµηση χρόνου Οι χρήστες πολυσύχναστων parking θα εξοικονοµήσουν χρόνο και θα βιώσουν µεγαλύτερη άνεση και µειωµένο στρες Βελτιστοποίηση της Παραγωγικότητας Η υπηρεσία του Car Park µπορεί να χρησιµοποιηθεί πιο αποδοτικά επειδή οι ελεύθερες θέσεις «πωλούνται» ευκολότερα, και νέοι χώροι στάθµευσης µπορούν να σχεδιαστούν µε µειωµένη απώλεια χώρου για περιοχές µε στροφές Ελαχιστοποίηση ενεργειακού κόστους Τα αυτοκίνητα κινούνται 20% λιγότερο στην υπηρεσία πάρκινγκ εποµένως λιγότερη ενέργεια χρησιµοποιείται για εξαερισµό Απλοποιηµένο setup Βασισµένη στο Dupline, η λύση Carlo Gavazzi είναι εύκολη στην εγκατάσταση την παραλαβή, δε χρειάζεται ειδικό καλώδιο, 3 καλώδια µόνο, απλοί κανόνες καλωδίωσης ΕΞΟΙΚΟΝΟΜΗ ΣΗ ΧΡΟΝΟΥ ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΠΑΡΑΓΩΓΙΚΟΤΗΤΑΣ ΕΛΑΧΙΣΤΟΠΟΙΗΣΗ ΕΝΕΡΓΕΙΑΚΟΥ ΚΟΣΤΟΥΣ ΑΠΛΟΠΟΙΗΜΕΝΟ SETUP

23 Τα Προϊόντα Χαρακτηριστικά και Πλεονεκτήµατα υνατότητες επικοινωνίας Το σύστηµα καθοδήγησης του parking µπορεί ί να εγκατασταθεί σε ένα PC για κεντρική εποπτεία, έλεγχο και στατιστικές Μακροπρόθεσµη αξιοπιστία Βασισµένο στο βιοµηχανικό περιβάλλον της Carlo Gavazzi, τα προϊόντα είναι σχεδιασµένα για αξιόπιστη ξό λειτουργία για πολλά χρόνια. Οι υπερηχητικές µετρήσεις συγχρονίζονται για να αποφευχθούν τα σφάλµατα από αντηχήσεις υνατότητα να συµπεριληφθούν άλλες λειτουργίες Η περιεκτική σειρά προϊόντων Dupline για κτιριακό αυτοµατισµό κάνει δυνατή την ενσωµάτωση στο ίδιο σύστηµα τον έλεγχο και την εποπτεία του φωτισµού, του εξαερισµού, του επιπέδου του CO level, των ανιχνευτών καπνού,, των ανιχνευτών κίνησης, κτλ. ΙΚΑΝΟΤΗΤΕΣ ΕΠΙΚΟΙΝΩΝΙΑΣ ΜΑΚΡΟΠΡΟΘΕΣΜΗ ΑΞΙΟΠΙΣΤΙΑ

24 Η Αγορά Εργαλεία Αγοράς Φυλλάδιο Συστήµατος Οδήγησης parking ιαθέσιµο από το ASP Hadsten (Bo Clausen) Κατάλογοι Εκθέσεων Θα παρουσιαστούν στις εκθέσεις Matelec(E) and Concreta(P) τον Οκτώβριο Καρτέλες δεδοµένων Μπορεί να τις κατεβάσει κάποιος από τα Products Online

25 Άλλα Πιστοποιητικά Πιστοποιητικά -PG 010 Σύµφωνα µε την Οδηγία EMC 89/336/EEC: EN : Εκποµπή (Οικιακή) EN : 6 Ανοσία (Industrial) Σύµφωνα µε την Οδηγία Χαµηλής-τάσης 73/237/EEC EN : Υλικό διακοπτών και ελέγχου χαµηλής τάσης

26 Συµπεράσµατα Υπάρχει µια αυξανόµενη ζήτηση από τους χειριστές parking για συστήµατα καθοδήγησης τα οποία να βοηθούν τους οδηγούς να βρουν ελεύθερες θέσεις parking Χάρη στο know-how της Carlo Gavazzi στην τεχνολογία αισθητήρων και επικοινωνίας µε bus είµαστε σε θέση να αναπτύξουµε µια ισχυρή εξειδικευµένη λύση Το λανσάρισµα του προϊόντος περιλαµβάνει υπερηχητικούς αισθητήρες για την αί ανίχνευση εσηαυτοκινήτων, έξυπνους δείκτες ες κατεύθυνσης, αεύθ και οθόνες που δείχνουν τον αριθµό των διαθέσιµων θέσεων parking σε µια περιοχή Το Σύστηµα Καθοδήγησης parking της Dupline παρέχει µεγαλύτερη άνεση, µειώνει το επίπεδο στρες και παράλληλα εξοικονοµεί χώρο για τους χρήστες του parking, ο χώρος µπορεί να χρησιµοποιηθεί πιο αποδοτικά και επιτυγχάνεται ενεργειακή εξοικονόµηση χάρη στο λιγότερο εξαερισµό Το Σύστηµα Καθοδήγησης parking της Dupline είναι εύκολο στην εγκατάσταση και την παραλαβή, µπορεί να λειτουργήσει µόνο του σε µικρούς/µεγάλους χώρους parking ή µέσω ελέγχου PC σε µεγαλύτερα συστήµατα, είναι ευέλικτο και βαθµονοµηµένο και είναι ανταγωνιστικό
