1 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 1 ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΟΜΟΣΤΑΤΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΙΣΕΙΣΜΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ

2 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 2 ΕΙΣΑΓΩΓΗ Το Εργαστήριο Αντισεισµικής Τεχνολογίας (Ε.Α.Τ.) της Σχολής Πολιτικών Μηχανικών του Εθνικού Μετσόβιου Πολυτεχνείου ιδρύθηκε το 1981, για τη µελέτη των επιπτώσεων των σεισµών και των δονήσεων στις κατασκευές. ιευθυντής του Εργαστηρίου είναι ο καθηγητής Π. Καρύδης. Το Εργαστήριο κατασκευάστηκε και εξοπλίστηκε µε χρηµατοδότηση κατά το αρχικό 20% από τα Υπουργεία Παιδείας/ Συντονισµού και στη συνέχεια κατά 80% από το Υ.ΠΕ.ΧΩ..Ε. Στο Εργαστήριο βρίσκεται εγκατεστηµένος σεισµικός προσοµοιωτήρας έξι βαθµών ελευθερίας. Ο σεισµικός προσοµοιωτήρας τέθηκε σε λειτουργία και βαθµονοµήθηκε στις αρχές του Έκτοτε βρίσκεται σε πλήρη λειτουργία. Στο Εργαστήριο βρίσκεται, επίσης, εγκατεστηµένος τοίχος αντίδρασης για την εκτέλεση στατικών δοκιµών διάτµησης κυρίως ανακυκλιζόµενης µορφής. Από το 1993 το Εργαστήριο αποτελεί µια µεγάλη ευρωπαϊκή εγκατάσταση. Το 2000

3 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 3 πιστοποιήθηκε για τις παρεχόµενες υπηρεσίες υναµικών Σεισµικών οκιµών µε τη χρήση του σεισµικού προσοµοιωτήρα κατά ISO 9002/1994 από την TUV CERT (TUV Austria Hellas). Σήµερα βρίσκεται στη διαδικασία πιστοποίησης µε το πρότυπο ISO_ 9001/2000. Οι κύριες δραστηριότητες του προσωπικού του Εργαστηρίου είναι οι ακόλουθες: ιδασκαλία µαθηµάτων αντισεισµικής τεχνολογίας σε προπτυχιακό και µεταπτυχιακό επίπεδο. ιεξαγωγή πειραµάτων για τη διερεύνηση της συµπεριφοράς παντός είδους κατασκευών σε δυναµική καταπόνηση. Έλεγχος συστηµάτων συσκευασίας, οχηµάτων, αναρτήσεων, στηρίξεων, οπλικών συστηµάτων, σεισµικής µόνωσης κτιρίων και εκθε- µάτων σε µουσεία. Έρευνα και µελέτη της συµπεριφοράς κατασκευών σε σεισµούς µε τη βοήθεια µαθη- µατικών προσοµοιωµάτων, αναλυτικών µεθόδων και προγραµµάτων Η/Υ χρησιµοποιώντας τα αποτελέσµατα των δοκιµών. ιεξαγωγή πειραµατικών διαδικασιών σε συνεργασία µε διάφορους φορείς για έργα, τα οποία εκτελούνται στην Ελλάδα. Μετρήσεις δονήσεων στο πεδίο. Εγκατάσταση δικτύων οργάνων προς παρακολούθηση, από µακριά, ταλαντώσεων (τάσεων και παραµορφώσεων) στο έδαφος και σε κατασκευές. Έκδοση πιστοποιητικών δυναµικών σεισµικών δοκιµών. Μαθήµατα προστασίας έναντι σεισµού σε µαθητές πρωτοβάθµιας και δευτεροβάθµιας εκπαίδευσης καθώς και σε οµάδες εθελοντών του ΟΑΣΠ, στο αστυνοµικό και πυροσβεστικό σώµα, τοπική αυτοδιοίκηση, κ.λπ. Το Εργαστήριο Αντισεισµικής Τεχνολογίας συνεργάζεται µε το Υ.ΠΕ.ΧΩ..Ε., τον ΟΑΣΠ, το Υπουργείο Πολιτισµού, το Υπουργείο Υγείας, τη ΕΗ, την Υπηρεσία Πολιτικής Αεροπορίας, το ήµο Αθηναίων, τον ΟΣΚ, τον ΟΣΕ, µε κατασκευαστικές εταιρείες (ACAI, META, INTRASOFT, MINERVA, MIPECO, YTONG, ABB Hellas, J&P, Τεχνική Μηχανική, Ελληνική Τεχνοδοµική, ΤΕΡΝΑ) καθώς επίσης και µε εταιρείες του εξωτερικού (ΑBB Sweden, Siemens, ALSTOM Belgium, FIP, Italcementi).

4 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 4 ΠΕΡΙΓΡΑΦΗ ΣΕΙΣΜΙΚΟΥ ΠΡΟΣΟΜΟΙΩΤΗΡΑ Ο σεισµικός προσοµοιωτήρας αποτελείται από µια άκαµπτη πλατφόρµα επιφάνειας 4.0x4.0 m 2 και βάρους 100 kn. Με τις κατάλληλες αντλίες πίεσης λαδιού, βαλβίδες και αυτοµατισµούς έχει τη δυνατότητα ταυτόχρονης και µε υψηλή ακρίβεια ελεγχόµενης ταλάντωσης και στους έξι βαθµούς ελευθερίας (6 DOF). Η ταλάντωση αυτή πραγµατοποιείται µε τον έλεγχο δύο οριζόντιων υδραυλικών εµβόλων κατά τη διεύθυνση Χ, δύο οριζόντιων υδραυλικών εµβόλων κατά τη διεύθυνση Υ και τεσσάρων υδραυλικών και ενός πνευµατικού εµβόλου κατά την κατακόρυφη διεύθυνση Ζ. Η µέγιστη µεταφορική επιτάχυνση, την οποία µπορεί να αναπτύξει ο σεισµικός προσοµοιωτήρας κατά τις δύο οριζόντιες διευθύνσεις, είναι 2g, ενώ ταυτοχρόνως κατά τη διεύθυνση Ζ είναι 4g. Ταυτοχρόνως, κατά τη λειτουργία του σεισµικού προσοµοιωτήρα υπάρχει περιορισµός ότι η µετακίνηση σε καµία µεταφορική διεύθυνση δεν µπορεί να είναι µεγαλύτερη από ±100 mm και η ταχύτητα να ξεπερνά τα 1000 mm/sec. Ο έλεγχος του σεισµικού προσοµοιωτήρα γίνεται µέσω αναλογικού συστήµατος, το οποίο µε τη σειρά του καθοδηγείται από ψηφιακό σύστηµα µε τη χρήση ηλεκτρονικού υπολογιστή. Ο έλεγχος αυτός γίνεται συνεχώς κατά Χ, Υ και Ζ των αντίστοιχων επιταχύνσεων, ταχυτήτων και µετακινήσεων της πλατφόρµας µε σύγκρισή τους προς τις επιθυµητές κινήσεις και εφ όσον απαιτείται ακολουθεί διόρθωσή τους. Η κίνηση της επιφάνειας δοκιµών του σεισµικού προσοµοιωτήρα µπορεί να είναι µια ηµιτονική διέγερση, µια τυχαία κίνηση ή κι ένας σεισµός, όπως αυτός έχει καταγραφεί στη φύση, αλλά και ένας τεχνητός σεισµός µε επιθυµητά χαρακτηριστικά σε συχνότητες από DC έως και 100 Hz. Το σύστηµα συλλογής δεδοµένων αποτελείται από ειδική µονάδα 64 καναλιών µε υψηλή ταχύτητα δειγµατοληψίας (π.χ. 100, ανά sec), απαραίτητη για την παρακολούθηση δυναµικών φαινοµένων από διάφορους αισθητήρες όπως επιταχυνσιόµετρα, βελόµετρα, ηλεκτροµηκυνσιόµετρα κ.λπ. Η παραγωγή και επεξεργασία της σεισµικής διέγερσης καθώς και η ανάλυση των αποτελεσµάτων των πειραµάτων γίνονται µέσω ειδικών προγραµµάτων επεξεργασίας σηµάτων, που υπάρχουν στη βιβλιοθήκη του Η/Υ του Εργαστηρίου Αντισεισµικής Τεχνολογίας. Στην ίδια βιβλιοθήκη διατίθεται πληθώρα καταγραφών φυσικών σεισµών, που έχουν καταγραφεί µέχρι σήµερα ανά την υφήλιο.

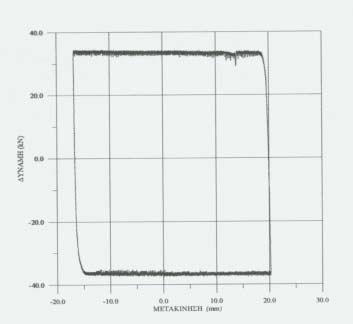

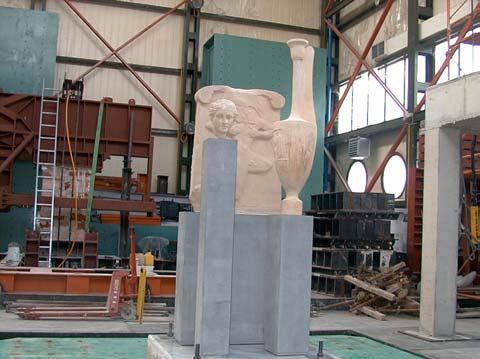

5 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 5 Στο Εργαστήριο έχει αναπτυχθεί, επίσης, µια ενδιαφέρουσα τεχνολογία, µε την οποία επιτυγχάνεται να διεγερθεί κατά τέτοιο τρόπο ο σεισµικός προσοµοιωτήρας, ώστε η απόκριση σε οποιοδήποτε σηµείο του δοκιµίου να είναι η επιθυµητή. Π.χ. να διατηρείται σταθερή η επιτάχυνση ή η µετακίνηση (σχετική ως προς τη βάση ή ολική) ανεξάρτητα της όποιας (γραµµικής ή µη) συµπεριφοράς του δοκιµίου. Κατ αυτόν τον τρόπο µελετώνται συστήµατα απόσβεσης και γενικότερα, ενεργητικά ή παθητικά συστήµατα σεισµικής µόνωσης ή καθαρά δυναµική ανακυκλιζόµενη φόρτιση κ.λπ. ΕΛΛΗΝΙΚΑ ΕΡΕΥΝΗΤΙΚΑ ΠΡΟΓΡΑΜΜΑΤΑ ιερεύνηση της σεισµικής συµπεριφοράς βάσης αρχαιολογικών εκθεµάτων (ΟΑΣΠ/ Μουσείο Μπενάκη)

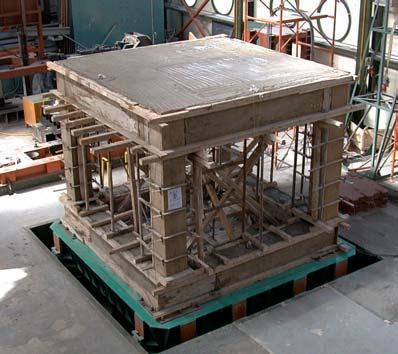

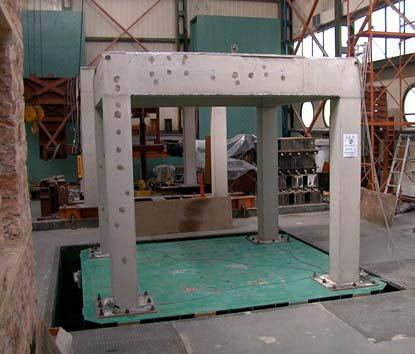

6 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 6 Σεισµική συµπεριφορά πλαισίου από οπλισµένο σκυρόδεµα κατά τη φάση ωρίµανσης τους (ΟΑΣΠ/ΕΚΕΤ).

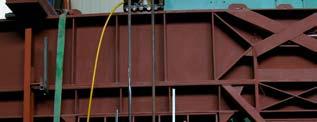

7 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 7 ιερεύνηση της σεισµικής συµπεριφοράς κτιρίων από λιθοδοµή επισκευασµένων ή ενισχυµένων µε σύνθετα υλικά, που έχουν υποστεί τεχνητή γήρανση (ΟΑΣΠ).

8 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 8 Μελέτη της συµπεριφοράς αρθρωτών κατασκευών σε σεισµική διέγερση (ΥΠ.ΠΟ).

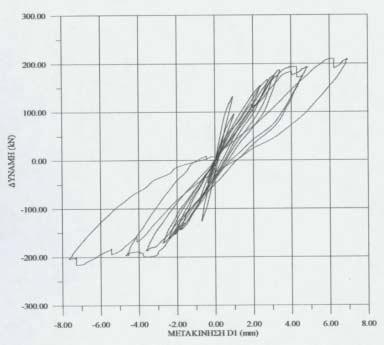

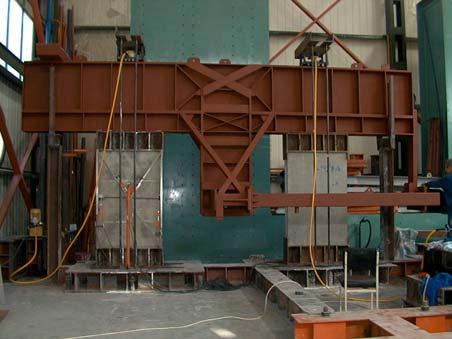

9 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 9 Πειραµατική διερεύνηση συµπεριφοράς τοιχωµάτων τύπου «Σάντουιτς» και αξιολόγηση αποτελεσµάτων (ΓΓΕΤ).

10 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 10 Σεισµική συµπεριφορά σύµµεικτων δοκών µε διατµητικούς συνδέσµους (ΤΕΒ/ΤΕΧΝΟ ΟΜΙΚΗ).

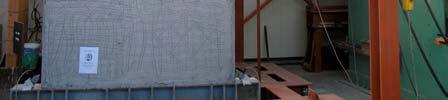

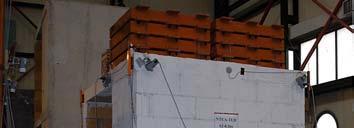

11 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 11 ΕΡΕΥΝΗΤΙΚΑ ΠΡΟΓΡΑΜΜΑΤΑ ΜΕ ΒΙΟΜΗΧΑΝΙΑ Στατική και δυναµική δοκιµή σύµµεικτων κατασκευών της εταιρείας Μινέρβα Α.Ε. µε τοιχοποιία 3 -ΣΠΙΤΙ Α.Ε.

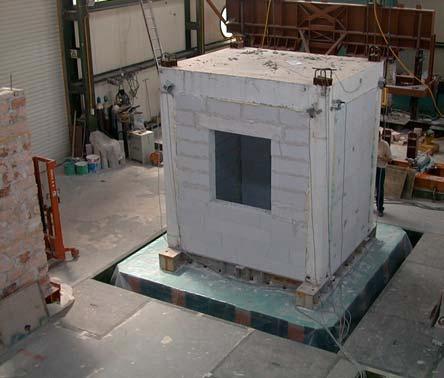

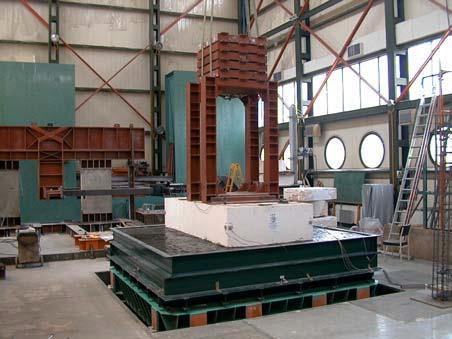

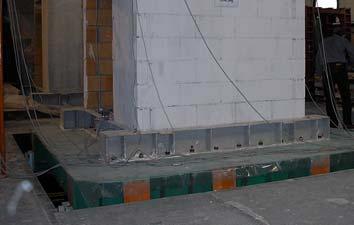

12 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 12 Σεισµική δοκιµή πλαισίων οπλισµένου σκυροδέµατος µε τοίχους πλήρωσης από λιθοσώµατα της εταιρείας YTONG.

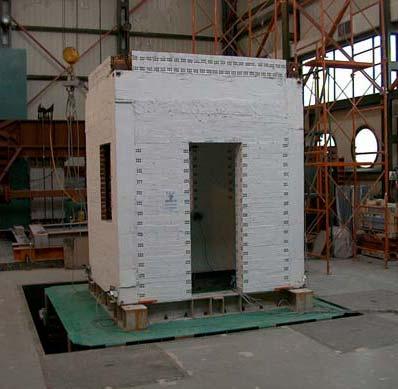

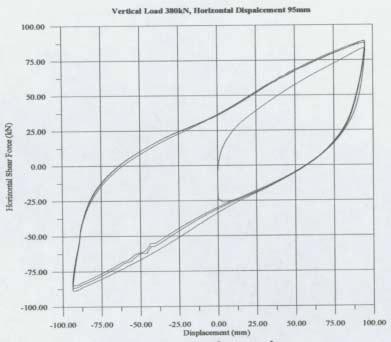

13 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 13 Σεισµική δοκιµή συστήµατος ενίσχυσης τοιχοποιίας CATNIC από την εταιρεία MIPECO.

14 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 14 ΕΡΕΥΝΗΤΙΚΕΣ ΡΑΣΤΗΡΙΟΤΗΤΕΣ ΠΟΥ ΑΦΟΡΟΥΝ ΣΤΑ ΕΡΓΑ ΠΟΥ ΕΚΤΕΛΟΥΝΤΑΙ ΣΤΗΝ ΕΛΛΑ Α οκιµαστικές φορτίσεις της πλάκας επικάλυψης του τεχνικού του ποταµού Ιλισσού στην Καλλιρρόης. Πειραµατική διερεύνηση της σεισµικής συµπεριφοράς συστήµατος αντισεισµικής προστασίας κατασκευών µέσω ελαστικής θεµελίωσης (Περίπτωση Α. Λιοσίων), (Ελληνική Τεχνοδοµική Α.Ε., Άκτωρ Α.Τ.Ε., ΤΕΒ Α.Ε.).

15 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 15 Σεισµική δοκιµή συστήµατος απόσβεσης για το νέο υπόστεγο αρχαιοτήτων στο Ακρωτήριο της Σαντορίνης.

16 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 16 οκιµές εφελκυσµού σε µέλη δικτυώµατος για το νέο υπόστεγο αρχαιοτήτων στο Ακρωτήριο της Σαντορίνης.

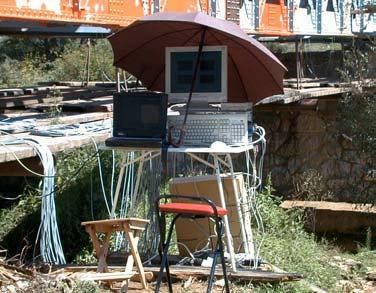

17 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 17 ΜΕΤΡΗΣΕΙΣ ΟΝΗΣΕΩΝ ΣΤΟ ΠΕ ΙΟ οκιµαστικές φορτίσεις στις γέφυρες ΧΘ και γραµµής Μύλων Καλαµάτας του ΟΣΕ.

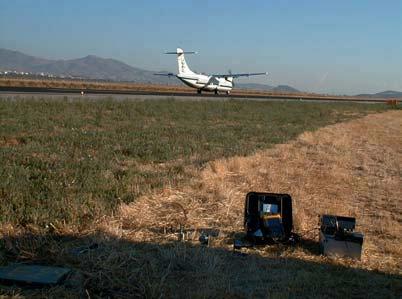

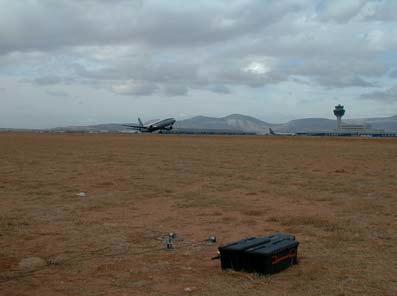

18 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 18 Μετρήσεις δονήσεων, που δηµιουργούνται από τα αεροσκάφη (προσγείωση/ απογείωση) στο νέο διεθνή αερολιµένα Αθηνών «Ελευθέριος Βενιζέλος».

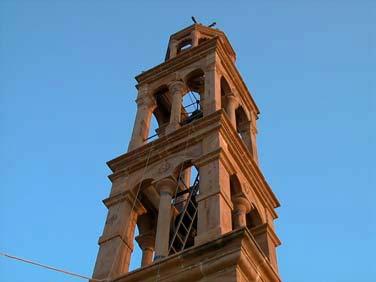

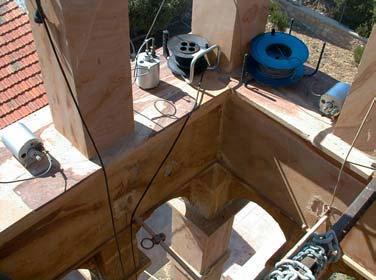

19 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 19 Μετρήσεις δονήσεων, που δηµιουργούνται από τα αεροσκάφη σε παραδοσιακά κτίσµατα του Κάµπου της Νήσου Χίου.

20 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 20 Μετρήσεις δονήσεων κατά την εκσκαφή στην Πύλη του Αδριανού για το τραµ.

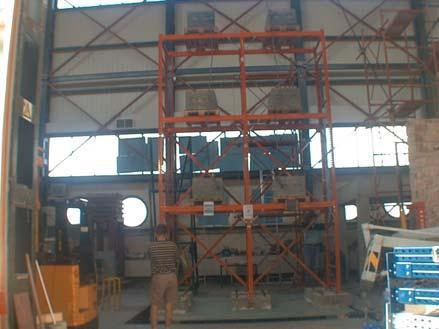

21 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 21 ΕΥΡΩΠΑΪΚΑ ΕΡΕΥΝΗΤΙΚΑ ΠΡΟΓΡΑΜΜΑΤΑ Seismic behaviour of steel pallet racks (ECOLEADER access to research infrastructures).

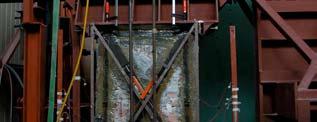

22 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 22 Seismic behaviour of steel and composite bracing members (ECOLEADER access to research infrastructures).

23 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 23 Seismic behaviour of moment resisting steel frames with isolators: Experimental analysis and comparison with traditional solutions. (ECOLEADER access to research infrastructures).

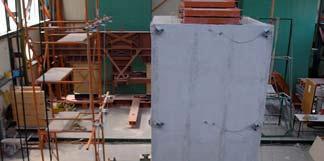

24 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 24 Seismic resistance of new reinforced or isolated perforated- brick masonry housing construction in low seismic region. (ECOLEADER access to research infrastructures).

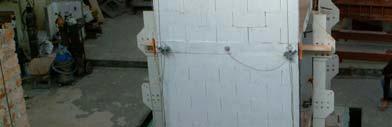

25 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 25 Seismic behaviour of capacity designed masonry walls in low seismicity regions. (ECOLEADER access to research infrastructures).

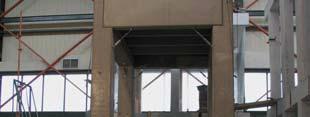

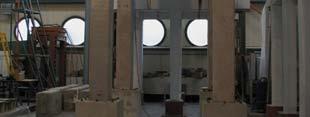

26 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 26 Seismic behaviour of precast concrete structures with respect to Eurocode 8 (Co- Normative Research).

27 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 27 Unbraced steel structure Inverted V-braced structure with Dorka dissipated devices Inverted V-braced structure with Jarret dissipated devices

28 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 28 New Þelds of research in earthquake engineering experimentations - NEFOREEE. Steelquake Improved assessment of steel buildings performance during earthquakes. Experimental evaluation of technical interventions of reduce seismic vulnerability of old existing buildings.

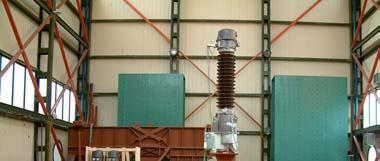

29 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 29 ΕΛΕΓΧΟΣ ΚΑΙ ΠΙΣΤΟΠΟΙΗΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Η εταιρεία παραγωγής ηλεκτρικής ενέργειας του Λος Άντζελες Καλιφόρνια (LADWP) µετά τους καταστρεπτικούς σεισµούς της Northridge (1994), κατά τους οποίους καταστράφηκαν εγκαταστάσεις µεταφοράς ηλεκτρικής ενέργειας στο σταθµό Sylmar (πυρηνικός), αποφάσισε την αντισεισµική του αναβάθµιση. Μετά από διεθνή διαγωνισµό, το ερευνητικό κατασκευαστικό και έργο πιστοποίησης ανέλαβε η εταιρεία ABB, που εδρεύει στη Σουηδία µε πολλά υποκαταστήµατά της σε διάφορα µέρη του κόσµου. Στη συνέχεια κλιµάκιο µηχανικών της ABB περιόδευσε σε διάφορα εργαστήρια σεισµικών δυναµικών δοκιµών ανά τον κόσµο και κατέληξε στην επιλογή του Εργαστηρίου Αντισεισµικής Τεχνολογίας του Ε.Μ.Π. για συνεργασία. Η συνεργασία αυτή έχει ξεκινήσει από το 1998 και εν τω µεταξύ µέσω της ίδιας εταιρείας ΑΒΒ, έχουν πραγµατοποιηθεί δοκιµές και για την Ηλεκτρική Εταιρεία της Χιλής και του Ελ Σαλβαδόρ. Είναι γνωστή σε όλους η υψηλότατη σεισµικότητα των τριών αυτών περιοχών και οι ιδιαίτερα υψηλές αντισεισµικές προδιαγραφές, που οφείλουν να πληρούν οι αντίστοιχες εγκαταστάσεις µεταφοράς και διανοµής ηλεκτρικής ενέργειας. Σε κάθε µια δοκιµή είναι παρόντες τόσο οι αρµόδιοι ερευνητές µηχανικοί της ΑΒΒ, όσο και οι αντίστοιχοι του ιδιοκτήτη (Λος Άντζελες, Ελ Σαλβαδόρ, Χιλή), όπως και εξειδικευµένοι ελεγκτές µηχανικοί από τις επιλεγείσες από τους ιδιοκτήτες ασφαλιστικές εταιρείες. Είναι σαφές ότι κάθε µια ενδιαφερόµενη πλευρά απαιτεί την άριστη εκτέλεση των δοκιµών σύµφωνα µε την τελευταία λέξη της τεχνολογίας, τις διεθνείς προδιαγραφές και τις επιπλέον απαιτήσεις, που προκύπτουν και κατά την εκτέλεση των δοκιµών. Όπως φαίνεται, από τη συνέχιση της εν λόγω συνεργασίας, η ποιότητα του παρεχόµενου έργου είναι απόλυτα ικανοποιητική και το Εργαστήριο Αντισεισµικής Τεχνολογίας του Ε.Μ.Π. ανταγωνίζεται µε επιτυχία οµόλογα εργαστήρια της αλλοδαπής. Στο σηµείο αυτό, αξίζει να αναφερθεί ότι ζητήθηκε η επανάληψη δοκιµών, που ήδη έγιναν σε οµόλογα και γνωστά εργαστήρια του εξωτερικού και οι οποίες απέτυχαν, στο επίπεδο της συµµόρφωσης προς τις τεθείσες προδιαγραφές. Η διαδικασία των δοκιµών, που ακολουθείται, είναι σχεδόν η ίδια και σύµφωνη µε την προδιαγραφή IEEE , Recommended Practices for Seismic Design of Substations, IEEE Power Energy Society (1998). Πιο συγκεκριµένα: Αρχικά εκτελούνται

30 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 30 στατικές δοκιµές για τη βαθµονόµηση των ηλεκτροµηκυνσιοµέτρων τα οποία µπορεί να καταγράφουν ροπή ή µετακίνηση. Ακολούθως γίνεται στατική δοκιµή εκτροπής του δοκιµίου από τη θέση ηρεµίας του και καταγραφής της ελεύθερης ταλάντωσής του για τον υπολογισµό της ιδιοπεριόδου και της απόσβεσης καθώς επίσης και της δυσκαµψίας του δοκιµίου. Στη συνέχεια πραγµατοποιούνται ανεξάρτητες διεγέρσεις σάρωσης συχνοτήτων (0.5 35Hz) σταθερής επιτάχυνσης, συνήθως 0.05g σε κάθε κύρια γεωµετρική διεύθυνση του δοκιµίου για τον προσδιορισµό των δυναµικών του χαρακτηριστικών. Ακολούθως το δοκίµιο υποβάλλεται σε τριαξονική σεισµική διέγερση στο επιθυµητό επίπεδο σεισµικής έντασης. Τέλος, το δοκίµιο υποβάλλεται σε πέντε διακροτήµατα δέκα κύκλων το καθένα στη συχνότητα συντονισµού του. ΑΒΒ, Μετασχηµατιστής υψηλής τάσης συνεχούς ρεύµατος τύπου GGFL , LADWP/Λος Άντζελες, εκέµβριος 2003.

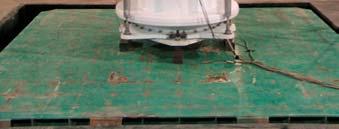

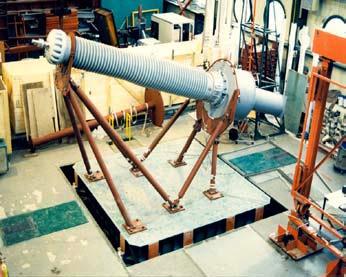

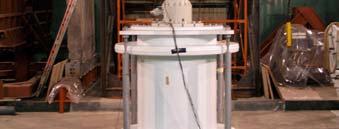

31 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 31 ΑΒΒ, Ακροδέκτης AC Τύπου SETFta Spez (HSP/ Γερµανίας) τοποθετούµενος σε εύκαµπτο µεταλλικό πύργο, LADWP, Λος Άντζελες, Νοέµβριος ΑΒΒ, Μετατροπέας µετασχηµατιστής υψηλής τάσης συνεχούς ρεύµατος τύπου GGF , LADWP/Λος Άντζελες, Απρίλιος 2003.

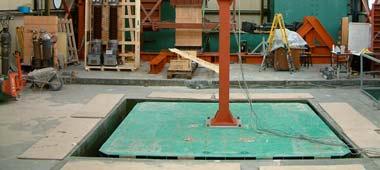

32 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 32 ABB Μετασχηµατιστής ρεύµατος IMB 145, Ιανουάριος ABB SF 6 ιακόπτης HPL550TB4 µε µηχανισµό λειτουργίας BLG 1002A, Νοέµβριος 2001.

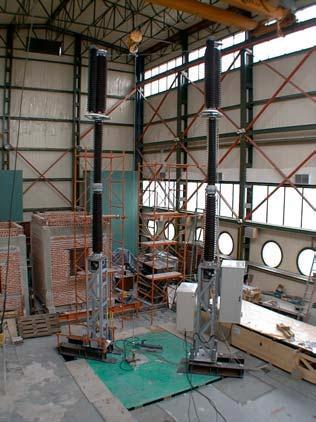

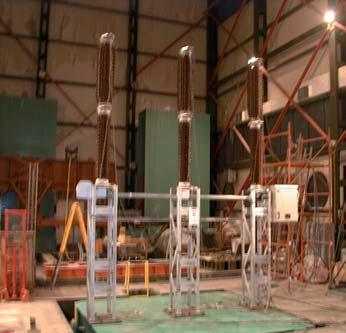

33 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 33 ABB SF 6 ιακόπτης HPL550B3 µε µηχανισµό λειτουργίας BLG 1002A και σεισµική µόνωση στη βάση, Νοέµβριος ABB Τριφασικός διακόπτης LTB145/D1 µε µετασχηµατιστές IMB145, Ιούλιος 2001.

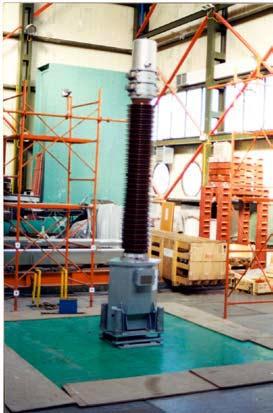

34 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 34 ABB Τριφασικός διακόπτης LTB145/D1, Ιούλιος ABB Μετασχηµατιστήςr IMB 245 µε σύστηµα σεισµικής µόνωσης για τη Χιλή, εκέµβριος 2000.

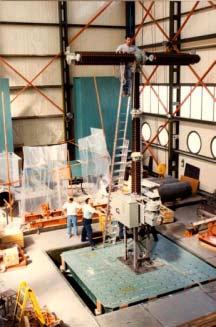

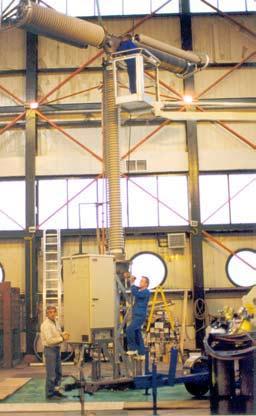

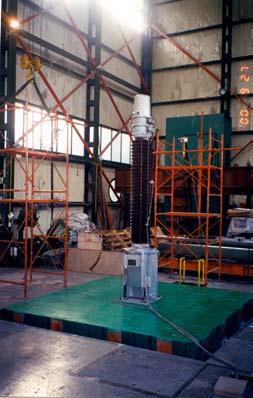

35 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 35 ABB Μετασχηµατιστής IMB 24 για τη Χιλή, Σεπτέµβριος ιακόπτης HPL 550 µε σύστηµα σεισµικής µόνωσης, για το Ελ Σαλβαδόρ, Απρίλιος 1999.

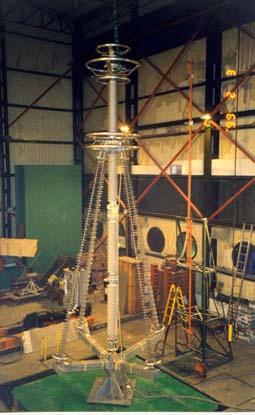

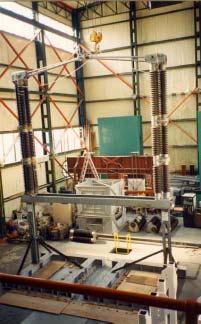

36 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 36 Οπτικός µετασχηµατιστής υψηλής τάσης συνεχούς ρεύµατος για το σταθµό Sylmar PIU/LADWP, Καλιφόρνια, Οκτώβριος ABB Αµοιβός µετασχηµατιστής για το σταθµό Sylmar PIU/LADWP, Λος Άντζελες, Μάιος 1998.

37 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 37 Μετασχηµατιστής CTH 765 kv ALSTOM Belgium S.A., Ιούνιος Siemens, διακόπτης τύπου 3AQ2I- 420 kv, Σεπτέµβριος 1993.

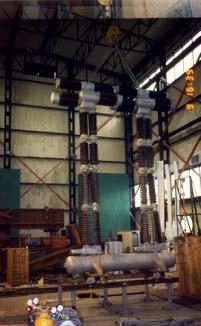

38 ΙΑΝΟΥΑΡΙΟΣ-ΦΕΒΡΟΥΑΡΙΟΣ 2005 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 38 Προσδιορισµός τρωτότητας διακοπτών και αποζευκτών ΕΗ, 1996.
