1 Μονάδα Αεριοποίθςθσ Εξοπλιςμόσ Διαδικαςία παραγωγισ αερίου syngas Ραραγωγι ενζργειασ

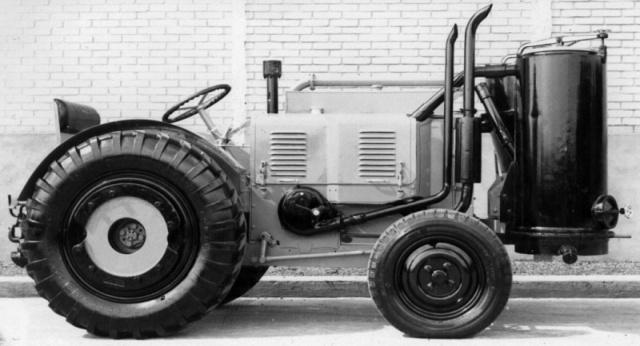

2 ΑΕΡΙΟΠΟΙΗΗ ΜΙΑ ΔΙΑΔΡΟΜΗ ΑΠΌ ΣΟ 1788.

3 Ιςτορικι Διαδρομι τεχνολογίασ Dean Clayton πειραματίηεται με διατάξεισ διαχωριςμοφ του αερίου που παράγεται από άνκρακα πυρολυτικό πείραμα Robert Gardner χορθγικθκε το πρϊτο δίπλωμα ευρεςιτεχνίασ αεριοποίθςθσ Ρρϊτθ επιβεβαίωςε τθ χριςθ του φυςικοφ αερίου παραγωγοφ για πρϊτθ φορά ςυλλαμβάνεται θ ιδζα αεριοποίθςθσ βιομάηασ, όταν ο Philippe Lebon δοκιμάηει να αεριοποιιςει ξφλο Ο πρϊτοσ εμπορικόσ αεριοποιθτισ χτίςτθκε ςτθ Γαλλία Αεριοποιθτζσ χρθςιμοποιικθκαν επιτυχϊσ για τουσ κινθτιρεσ ενζργειασ για τθν παραγωγι θλεκτρικισ.

4 Ραραγωγι Θ αεριοποίθςθ τθσ βιομάηασ είναι μια ενδόκερμθ κερμικι διεργαςία κατά τθν οποία μετατρζπεται ςε καφςιμο αζριο ςε κερμοκραςία ςυνικωσ > 900 CO. Το καφςιμο προϊόν τθσ διεργαςίασ αεριοποίθςθσ ονομάηεται αζριο ςφνκεςθσ ( SYNGAS - SNG ) Το παραγόμενο αυτό αζριο αποτελεί μίγμα πολλϊν καφςιμων (και μθ) αερίων: μονοξείδιο και διοξείδιο του άνκρακα (CO, CO2), υδρογόνο (H2), μεκάνιο (CH4), υδρατμοί (H2O), ίχνθ υδρογονανκράκων (π.χ. C2H6, C2H4) και άηωτο (N2, ςε περίπτωςθ που για τθν διεργαςία χρθςιμοποιείται αζρασ και όχι κακαρό οξυγόνο). Ρζραν των παραπάνω ενϊςεων ςτο αζριο προϊόν εμφανίηονται και διάφοροι επιμολυντζσ κυριότεροι εκ των οποίων είναι θ ςωματίδια πίςςασ, τζφρα, αμμωνία, οξζα και ςφνκετοι υδρογονάνκρακεσ. Ρρζπει να τονιςκεί ότι το αζριο ςφνκεςθσ δεν χρθςιμοποιείται απευκείασ, κακϊσ εξζρχεται από τον αντιδραςτιρα, ςτθσ μθχανζσ παραγωγισ ενζργειασ. Είναι απαιτοφμενθ θ προεπεξεργαςία του ϊςτε να μειωκοφν οι ποςότθτεσ των ακακαρςιϊν που περιζχονται ςε αυτό (πίςςα, αμμωνία, κείο, κ.λπ.) κακϊσ και θ ψφξθ του.

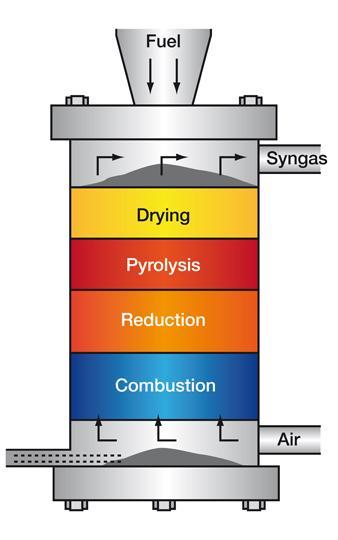

5 Διεργαςίεσ που διεξάγονται ς ζναν αεριοποιθτι κατά τθν αεριοποίθςθ τθσ βιομάηασ Τζςςερισ διακριτζσ διεργαςίεσ λαμβάνουν χϊρα ςτον αεριοποιθτι κακϊσ θ βιομάηα αεριοποιείται. 1) Ξήρανςη (Drying) Θ βιομάηα κατά τθν τροφοδότθςι τθσ ςτον αεριοποιθτι, περιζχει υγραςία που κυμαίνεται μεταξφ 5% και 35%. Σε κερμοκραςίεσ πάνω από τουσ 100 C, θ υγραςία τθσ βιομάηασ απομακρφνεται και μετατρζπεται ςε υδρατμό. 2) Ρυρόλυςη (Pyrolysis) Θ πυρόλυςθ τθσ βιομάηασ είναι θ κερμικι τθσ κατεργαςία απουςία οξυγόνου. Κατά το ςτάδιο τθσ πυρόλυςθσ, θ βιομάηα αποςυντίκεται με διάςπαςθ των αςκενζςτερων χθμικϊν δεςμϊν τθσ, με ςυνζπεια τθν απελευκζρωςθ πτθτικϊν αερίων (devolitization) και τθν παραγωγι κωκ υψθλοφ μοριακοφ βάρουσ. 3) Αναγωγή (Reduction) Τμιμα του άνκρακα που περιζχεται ςτο κωκ αντιδρά με διοξείδιο του άνκρακα και υδρατμό προκειμζνου να παραχκεί μονοξείδιο του άνκρακα και υδρογόνο. 4) Καφςη Οξείδωςη ( Combustion - Oxidation) Στθ ηϊνθ αυτι λαμβάνει χϊρα μερικι καφςθ ι οξείδωςθ. Τα πτθτικά προϊόντα των παραπάνω ςταδίων και μζροσ του άνκρακα που περιζχεται ςτο κωκ αντιδροφν με οξυγόνο και ςχθματίηουν διοξείδιο και μονοξείδιο του άνκρακα και με τον τρόπο αυτό παρζχουν τθν απαιτοφμενθ κερμότθτα για τισ αντιδράςεισ που διεξάγονται κατά το ςτάδιο τθσ αναγωγισ-αεριοποίθςθσ

6 ΜΟΝΑΔΑ ΑΕΙΟΡΟΙΘΣΘΣ ΒΙΟΜΑΗΑΣ

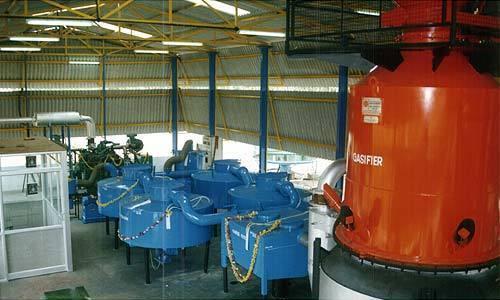

7 ΕΞΟΡΛΙΣΜΟΣ ΜΟΝΑΔΑΣ ΑΕΙΟΡΟΙΘΣΘΣ Θ μονάδα ςυμπαραγωγισ θλεκτρικισ ενζργειασ Αεριοποίθςθ Βιομάηασ αποτελείται από τα ακόλουκα : Το ςφςτθμα αεριοποίθςθσ κακοδικισ ροισ (Downdraft) Το ςφςτθμα τροφοδοςίασ καυςίμων βιομάηασ Το ςφςτθμα παραγωγισ θλεκτρικισ ενζργειασ ( Κινθτιρασ Γεννιτρια - Θ/Η ) Σφςτθμα κακαριςμοφ και ψφξθσ του ακατζργαςτου αερίου ςφνκεςθσ (syngas) Φίλτρα κακαριςμοφ αερίου Το ςφςτθμα επεξεργαςίασ ςυμπυκνϊματοσ Ρίνακα ελζγχου του αεριοποιθτι Siemens PLC με βάςθ SCADA Σφςτθμα ελζγχου με ελεγκτι για τθν διαχείριςθ του κινθτιρα και τθσ γεννιτριασ. Αυτόματο ςφςτθμα αφαίρεςθσ τζφρασ / char με υδρόψυκτο κεκλιμζνο κοχλία. Σφςτθμα ςυναγερμοφ και αναγγελίασ Σφςτθμα ξιρανςθσ Σφςτθμα πλινκοποίθςθσ Πλοσ ο εξοπλιςμόσ καταςκευάηεται ςε πιςτοποιθμζνεσ εγκαταςτάςεισ κατά ISO9001 και παρζχονται με πιςτοποιθτικά και τθ ςιμανςθ CE που αποδεικνφουν τθ ςυμμόρφωςθ με όλεσ τισ ιςχφουςεσ οδθγίεσ τθσ Ευρωπαϊκισ Ζνωςθσ.

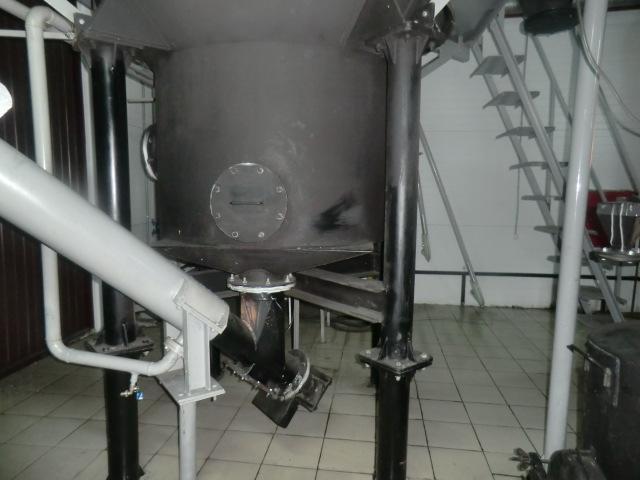

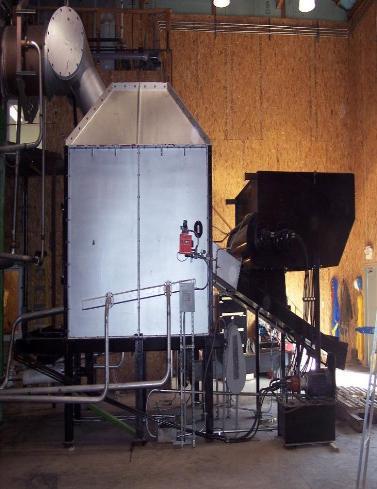

8 Ρεριγραφι διαδικαςίασ Σφςτθμα τροφοδοςίασ Αϋ φλθσ Το ςφςτθμα τροφοδοςίασ αποτελείται από : τθ Χοάνθ καυςίμου τθ μεταφορικι ταινία τροφοδοςίασ και το κάδο φόρτωςθσ Θ Αϋ φλθ μεταφζρεται από τθν αποκικθ καυςίμου Μζςω ταινίασ μεταφοράσ ςτο ςθμείο φόρτωςθσ. Απ το ςθμείο φόρτωςθσ θ Αϋ φλθ οδθγείται ςτθν χοάνθ ι αποκικθ καυςίμου του αεριοποιθτι μζςω του κάδου φόρτωςθσ, θ μεταφορά του κάδου είναι τφπου αςανςζρ. Θ Αϋ φλθ παραμζνει ςτθν χοάνθ για τθν ςυνζχιςθ τθσ διαδικαςίασ προσ το Κζλυφοσ ειςαγωγισ καυςίμου του Αεριοποιθτι.

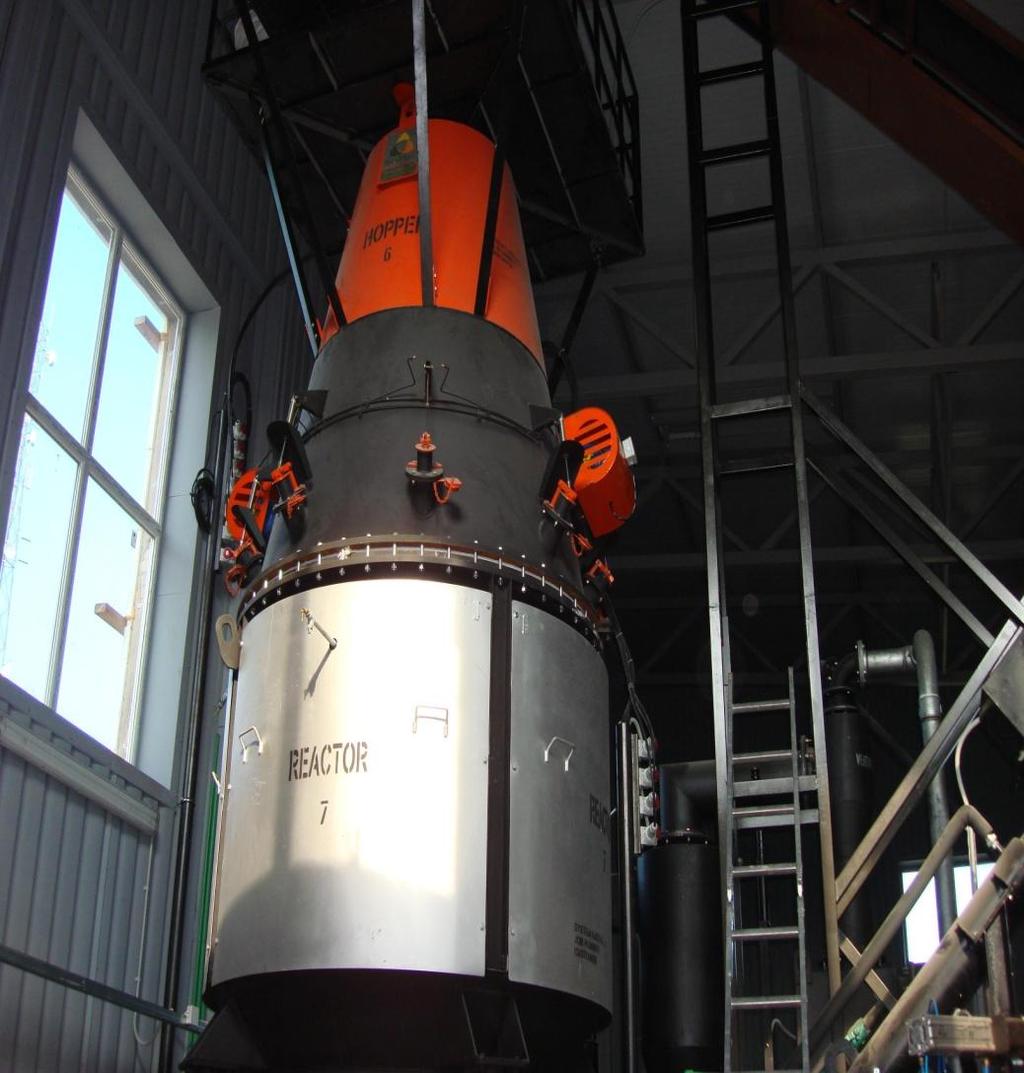

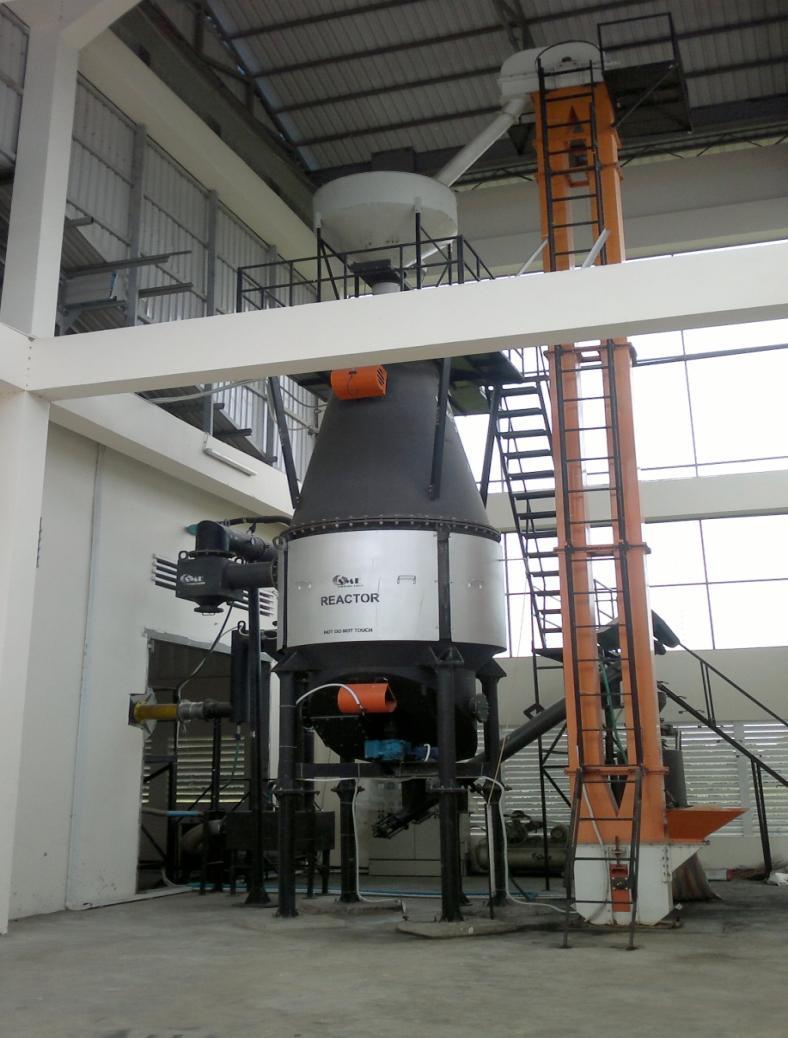

9 ΑΕΙΟΡΟΙΘΤΘΣ Κακζτου ροισ ( Downdraft ) Ο αεριοποιθτισ αποτελείται από τρεισ μεγάλεσ ενότθτεσ: Κζλυφοσ ( δεξαμενι ) τροφοδοςίασ Αϋ φλθσ με δφο αυτόματεσ ςυρόμενεσ πόρτεσ, Κωνική Χοάνη, Κυλινδρικόσ αντιδραςτήρασ με κλίςθ ςτο πυκμζνα πάνω ςε κατάλλθλα ςτθρίγματα. Ρεριζχει όλα τα όργανα ελζγχου και ςυςκευϊν που είναι απαραίτθτεσ για τθ μετατροπι τθσ Αϋ φλθσ ( wood chips/briquette) ςε ηεςτό ακατζργαςτο αζριο ςφνκεςθσ (syngas). Από τον αεριοποιθτι το ακατζργαςτο αζριο ςφνκεςθσ (syngas) οδθγείται ςτο ςφςτθμα κακαριςμοφ και ψφξθσ για τθν ςυνζχιςθ τθσ διαδικαςίασ παραγωγισ κακαροφ αερίου syngas υψθλισ ποιότθτασ προσ τουσ κινθτιρεσ.

10 ΕΞΟΡΛΙΣΜΟΣ ΑΕΙΟΡΟΙΘΤΘ Χοάνθ ειςαγωγισ Αϋ φλθσ (αποκικθ καυςίμου) Κζλυφοσ ειςαγωγισ Αϋ φλθσ με 2 ςυρόμενεσ κφρεσ Κωνικι χοάνθ ζναρξθ διαδικαςίασ Κυλινδρικόσ αντιδραςτιρασ Κεκλιμζνοσ πυκμζνασ ςυλλογισ υπολειμμάτων διαδικαςίασ ( τζφρα, άνκρακασ ) Βάςεισ ςτθρίξεωσ

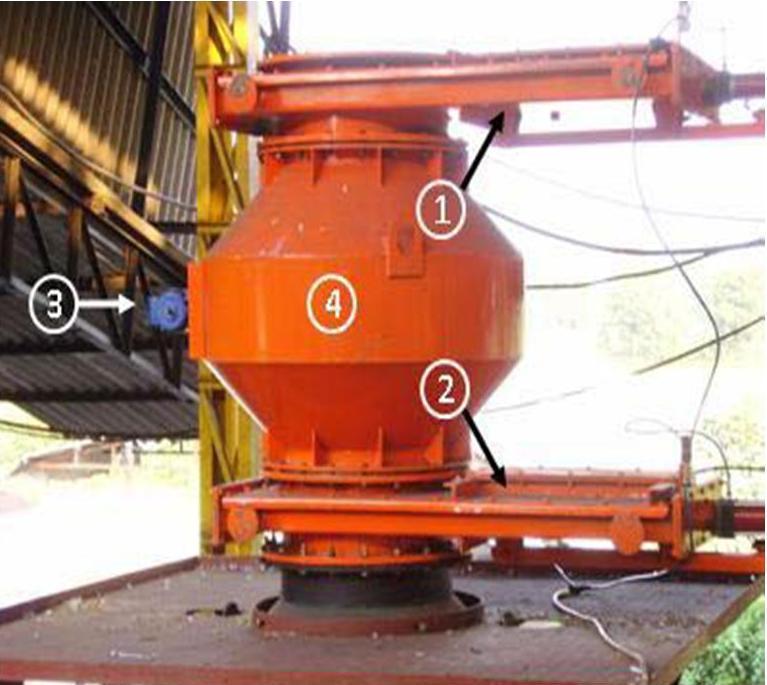

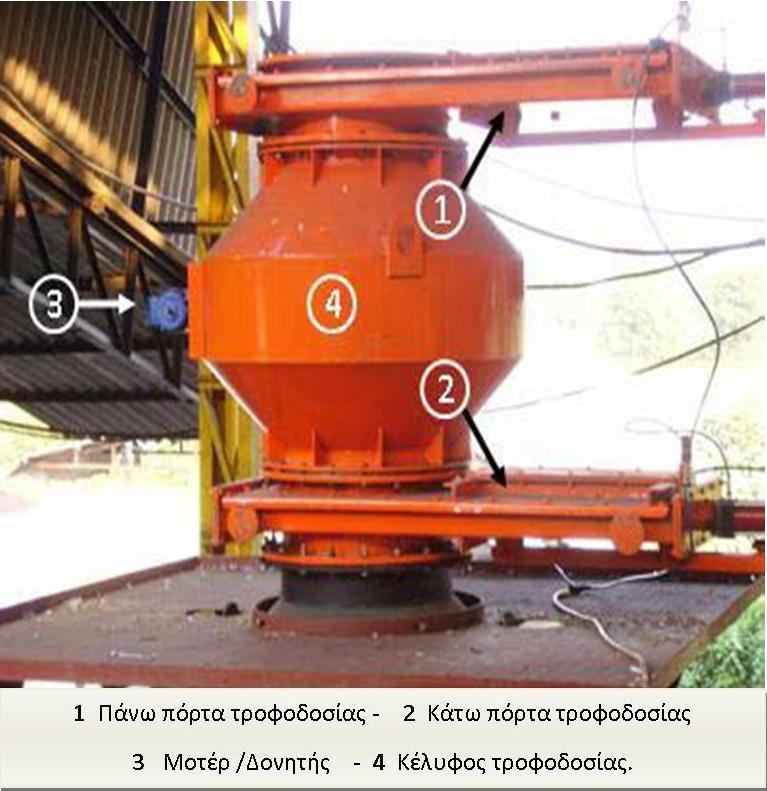

11 ΚΕΛΥΦΟΣ ΑΕΙΟΡΟΙΘΤΘ 1. Ράνω πόρτα τροφοδοςίασ 2. Κάτω πόρτα τροφοδοςίασ 3. Μοτζρ /Δονθτισ 4. Κζλυφοσ τροφοδοςίασ. 5. Σφνδεςθ με κωνικι χοάνθ 5

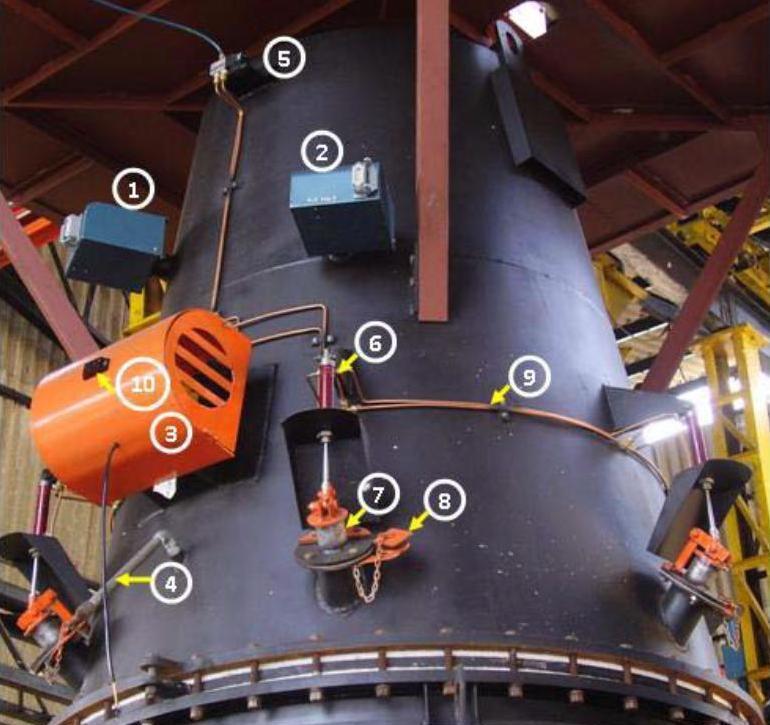

12 ΕΞΟΡΛΙΣΜΟΣ ΑΕΙΟΡΟΙΘΤΘ 1 & 2. Αιςκθτιρεσ ςτάκμθσ Αϋ φλθσ. 3. Μοτζρ Δόνθςθσ 4. Ακροφφςιο πτϊςθσ πίεςθσ Αζρα 5. Θλεκτρομαγνθτικι βαλβίδα για το Ρνευματικό ακροφφςιο αζρα 6. Ρνευματικόσ κφλινδροσ 7. Ακροφφςιο κλειςίματοσ με πεπιεςμζνο αζρα 8 Καουτςοφκ βφςμα 9. Χάλκινθ ςωλινα για ακροφφςιο αζρα 10. Σφνδεςθ μοτζρ Δονθτι

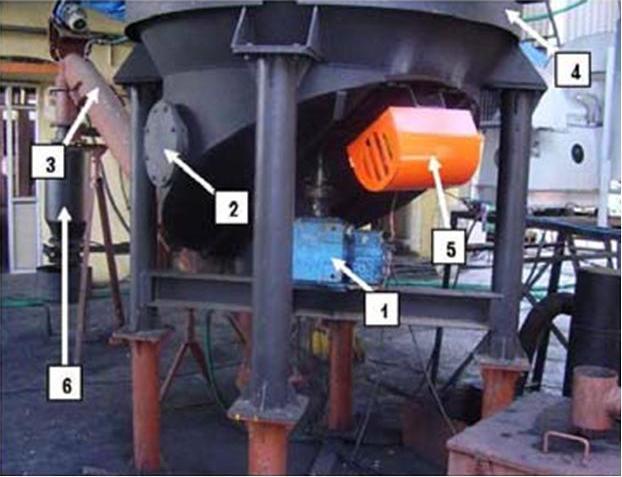

13 ΕΞΟΡΛΙΣΜΟΣ ΑΕΙΟΡΟΙΘΤΘ 1. Κιβϊτιο ταχυτιτων του ρότορα χτζνασ για ςυλλογι τζφρασ 2. Θφρα κακαριςμοφ 3. Κοχλίασ μεταφοράσ για ξθρι τζφρα & αφαίρεςθ άνκρακα 4. Ρροςτατευτικό κερμότθτασ Αντιδραςτιρα 5. Μοτζρ Δονθτι 6. Κουτί ςυλλογισ Στεγνισ τζφρασ

14 Κυκλωνικόσ Κακαριςμόσ Αερίου ( Cyclonic Cleaner ) Ο κυκλωνικόσ κακαριςμόσ του Αερίου είναι μια ςθμαντικι διεργαςία για τθν παραγωγι αερίου syngas. Το αζριο εγκαταλείπει τον Αεριοποιθτι ςε υψθλι κερμοκραςία μζςω αναρρόφθςθσ με μεγάλθ ταχφτθτα. Φεφγοντασ από το Αεριοποιθτι το αζριο ειςζρχεται ςε ειδικοφσ ςωλινεσ δθμιουργϊντασ ςτροβιλιςμό του αερίου προκαλϊντασ ακόμθ μεγαλφτερθ ταχφτθτα, φτάνοντασ ς ζνα "κυκλωνικό" αποτζλεςμα. Είναι από τθ φυγόκεντρο δφναμθ που δθμιουργείται από αυτό το αποτζλεςμα που αναγκάηει τα χονδρόκοκκα και οριςμζνα ψθλόκοκκα ςωματίδια να αφιςουν το αζριο κακϊσ ςτροβιλίηεται μζςω του κυκλϊνα κακαριςτι. Σε αυτό το ςθμείο, όλα τα αλλά μικροςκοπικά ςωματίδια που δεν ζχουν αφαιρεκεί από το αζριο κακαρίηονται ςτθν πορεία διαδικαςίασ μζςω των ειδικϊν φίλτρων.

15 ΚΑΘΑΙΣΜΟΣ & ΨΥΞΘ ΑΕΙΟΥ Τα ςωματίδια άνκρακα από το κερμό αζριο που διζρχονται μζςα από το κυκλϊνα κατακάκονται και ςυλλζγονται ςτο δοχείο ςυλλογισ ςτάχτθσ ςτο κάτω μζροσ του κυκλϊνα. Ζνασ αιςκθτιρασ κερμοκραςίασ για τθ μζτρθςθ κερμοκραςίασ του αερίου ζχει τοποκετθκεί ςτθ γραμμι αερίου από τον κυκλϊνα ςτο ςφςτθμα ψφξθσ αερίου( promiser), θ γραμμι αερίου μεταφζρει το κερμό αζριο με κερμοκραςία 400 C ζωσ 500C από τθν ζξοδο του αεριοποιθτι ςτθν είςοδο του ςυςτιματοσ ψφξθσ Promiser. Θ είςοδοσ αερίου είναι από τθν κορυφι και θ ζξοδοσ είναι από τθν κάτω πλευρά του. Το ςφςτθμα μειϊνει τθν κερμοκραςία αερίου από τουσ 400 C C ςε περίπου 40 C. Από το Promiser το αζριο παραγωγισ πθγαίνει ςτθ ςυνζχεια ςτον φυςθτιρα.

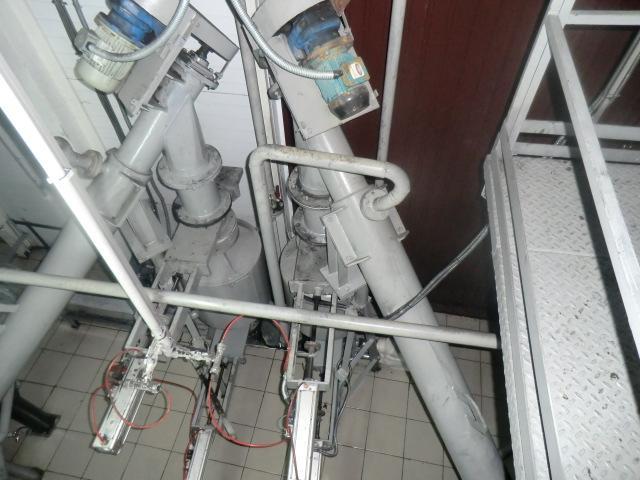

16 ΜΕΤΑΦΟΑ ΤΕΦΑΣ

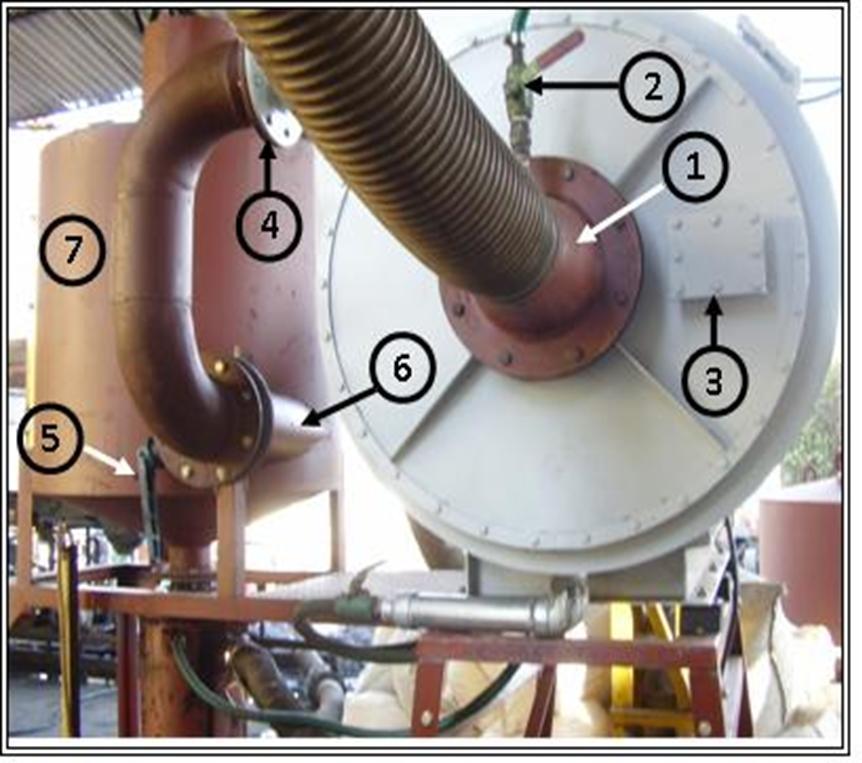

17 ΕΞΟΡΛΙΣΜΟΣ ΚΑΘΑΙΣΜΟΥ ΑΕΙΟΥ 1- Φυςθτιρασ προςαρμογζασ αναρρόφθςθσ 2- Ζγχυςθ νεροφ ςε φυςθτιρα ψεκαςμοφ 3- Θφρα ελζγχου 4- Ζξοδο Φυςθτιρα παράδοςθ αερίου 5- Χειροκίνθτθ βαλβίδα ελζγχου αερίου 6 Ειςόδου αερίου ςτο κουτί Διαχωριςμοφ 7. Κουτί Διαχωριςμοφ

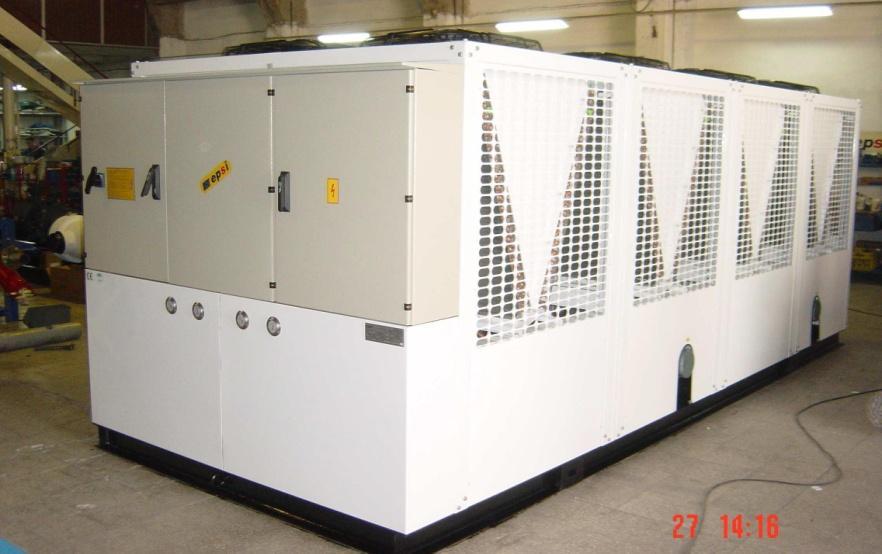

18 ΨΥΚΤΙΚΟ ΣΥΓΚΟΤΘΜΑ Το ψυκτικό ςυγκρότθμα ζχει ρυκμό ροισ του νεροφ ανάλογθ με τθν εγκατάςταςθ τθσ μονάδασ. Το Νερό κατά τθν ζξοδο του είναι περίπου ςτουσ 7 C. Το ψυκτικό ςυγκρότθμα χρθςιμοποιείται για τθν κυκλοφορία κρφου νεροφ προσ τουσ εναλλάκτεσ κερμότθτασ (ςτα εξωτερικά χιτϊνια ςτουσ). Το νερό από τουσ εναλλάκτεσ κερμότθτασ ςτθ ςυνζχεια επιςτρζφει πίςω ςτον ψφκτθ για τθν ψφξθ του. Το διατθρθμζνο με απλι ψφξθ νερό ςτουσ εναλλάκτεσ κερμότθτασ χρθςιμοποιείται για να ςυμπυκνϊςει το περιεχόμενο ατμοφ ςτο αζριο. Υπάρχει μια κφρα ειςόδου για τθν αναπλιρωςθ νεροφ. Αυτό διατθρεί τθ ςτάκμθ του νεροφ ςτο εςωτερικό του ψυκτικό ςυγκρότθμα.

19 ΦΙΛΤΑ ΚΑΘΑΙΣΜΟΥ ΑΕΙΟΥ Το αζριο φιλτράρεται μζςα από δφο ςυνεχόμενα ειδικά φίλτρα προςτίμου (Fine Filters), και τα φίλτρα τφπου πλιςζ (Pleated Filter) Τα φίλτρα προςτίμου ( Fine Filters) περιζχουν βακμίδεσ μζςου φίλτρου με πριονίδι και τα Ρτυχωτά φίλτρα τφπου πλιςζ καςςζτασ (Pleated Filter) περιζχουν ζξι μεταβλθτά ςυνκετικά φίλτρα. Τα φίλτρα επιτελοφν τον κακαριςμό του αερίου πριν τθν ειςαγωγι του ςτισ Μθχανζσ Εςωτερικι Καφςθσ ( ΜΕΚ ). Τα φίλτρα επιτελοφν τον κακαριςμό του αερίου πριν τθν ειςαγωγι του ςτισ Μθχανζσ Εςωτερικι Καφςθσ ( ΜΕΚ ). Τα Φίλτρα ταξινομοφνται ςε: Ενεργά φίλτρα Ρακθτικά φίλτρα / Φίλτρα αςφαλείασ

20 ΕΝΕΓΑ ΦΙΛΤΑ Τα ενεργά φίλτρα ι φίλτρα προςτίμου επιτελοφν το αρχικό ςτάδιο κακαριςμοφ του αερίου. Τα φίλτρα που χρθςιμοποιοφνται εδϊ ζχουν πριονίδι ωσ μζςω κακαριςμοφ για τθν παραγωγι αερίου. Κάκε ςφςτθμα κακαριςμοφ ζχει 3 και παραπάνω ίδια φίλτρα ( ανάλογα με τθν επζνδυςθ )

21 ΡΑΘΘΤΙΚΑ ΦΙΛΤΑ Τα Ρακθτικά φίλτρα ι πτυχωτά φίλτρα εκτελοφν τθ περαιτζρω λειτουργία κακαριςμοφ του αερίου. Σωματίδια που πικανόν να ζχουν παγιδευτεί ςτο αζριο από τθν προθγοφμενθ διαδικαςία (πχ. ςκόνθ από πριονίδι) φιλτράρετε μζςω λεπτϊν φίλτρων κατά τθν είςοδο του ενϊ ταυτόχρονα κακαρίηει επιπλζον το αζριο από άλλα μικρό-ςωματίδια. Τα φίλτρα τφπου Ρλιςζ (Pleated Filter) περιζχουν ζξι μεταβλθτά ςυνκετικά φίλτρα.

22 ΦΙΛΤΑ ΑΣΦΑΛΕΙΑΣ Εκτελοφν τθ λειτουργία του τελικοφ κακαριςμοφ του παραγόμενου αερίου, αλλά και δρα ωσ φίλτρο ελζγχου / αςφάλεια να μπλοκάρει τθ ροι του αερίου ςε περίπτωςθ που το αζριο δεν ζχει κακαριςτεί πλιρωσ, φκάνοντασ ςτο ςθμείο αυτό. Το πτυχωτό φίλτρο αςφαλείασ είναι εφοδιαςμζνο με ταινία πίεςθ για να μετρθκεί θ πτϊςθ πίεςθσ κατά μικοσ του φυςιγγίου φίλτρα. Ζχει 3 φίλτρα τφπου πλιςζ καςζτα. Σε όλα τα φίλτρα θ πίεςθ αερίου ελζγχεται κατά τθν είςοδο του και ςτθν ζξοδό του από τα φίλτρα

23 Αζρια απόβλθτα Χημικόσ τφποσ ρφπου Ονομαςία Εκπομπζσ Μονάδασ Επιτρεπόμενο Πρια CΟ PM10 Μονοξείδιο του άνκρακα Αιωροφμενα ςωματίδια < mg/nm3 <2 50 mg/m3 NOX Οξείδια του αηϊτου < mg/nm3 H2S Υδρόκειο <1 5 mg/nm3 HCl Υδροχλϊριο <1 30 mg/nm3 HF Υδροφκόριο <1 5 mg/nm3 HC Υδρογονάνκρακεσ <2 150 mg/nm3 SO2 Διοξείδιο του κείου < mg/nm3

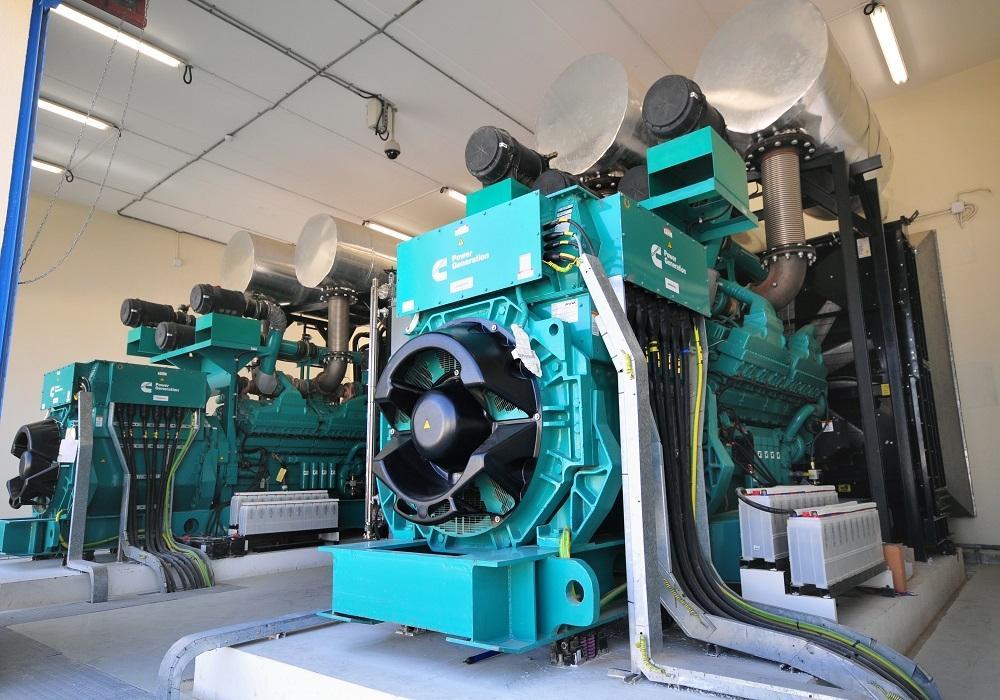

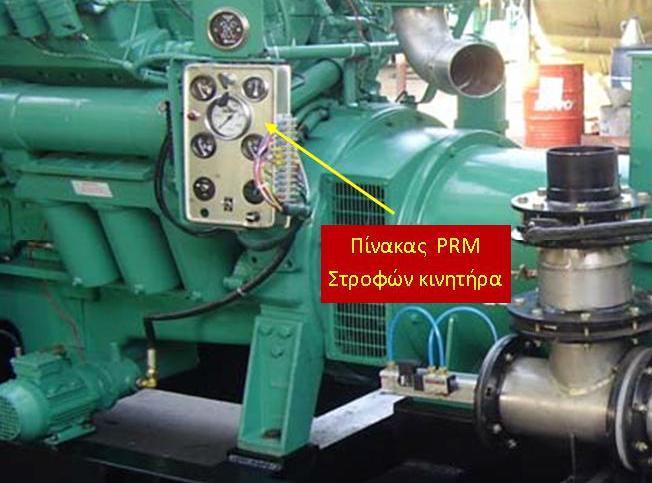

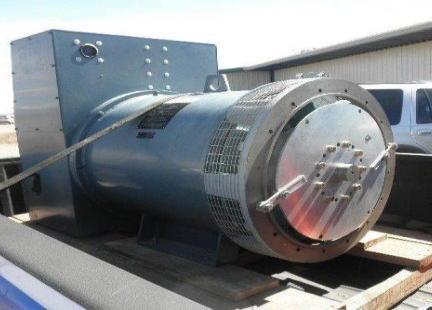

24 ΚΙΝΘΤΘΑΣ ΓΕΝΝΘΤΙΑ

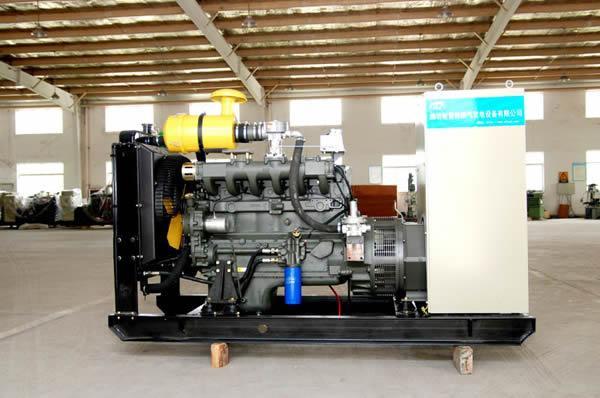

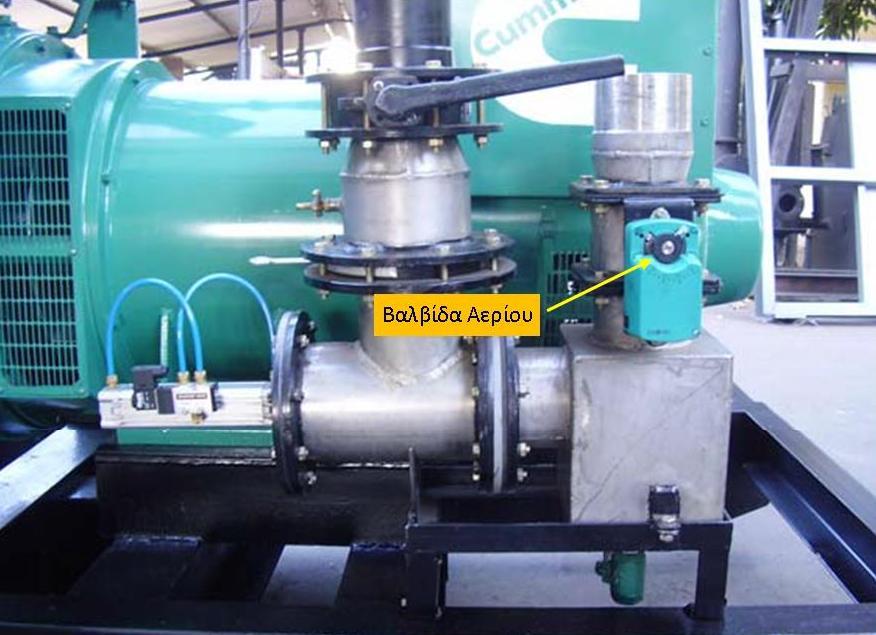

25 ΚΙΝΘΤΘΑΣ Κινθτιρεσ CUMMINS 125 KW 250 KW 500KW 750 KW 1 MW

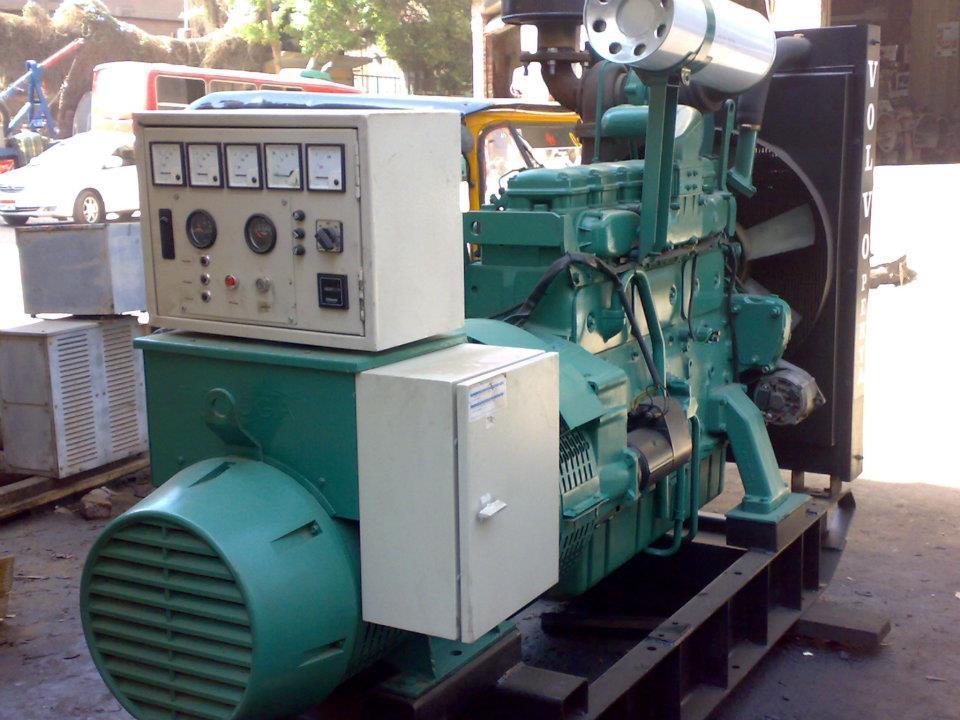

26 ΓΕΝΝΘΤΙΑ Ραραγωγι θλεκτρικισ ενζργειασ Το ςφςτθμα παραγωγισ θλεκτρικοφ ρεφματοσ περιλαμβάνει ζνα ςφνολο κινθτιρων αερίου ςφνκεςθσ 250 KWe Ιςχφοσ με 380 KVA γεννιτρια ο κακζνασ.

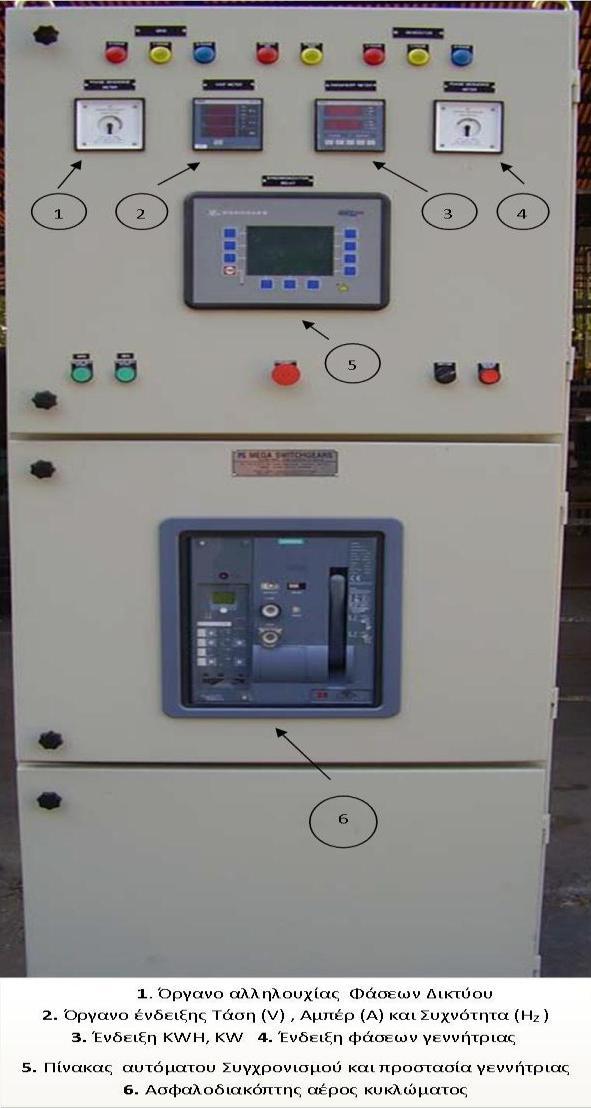

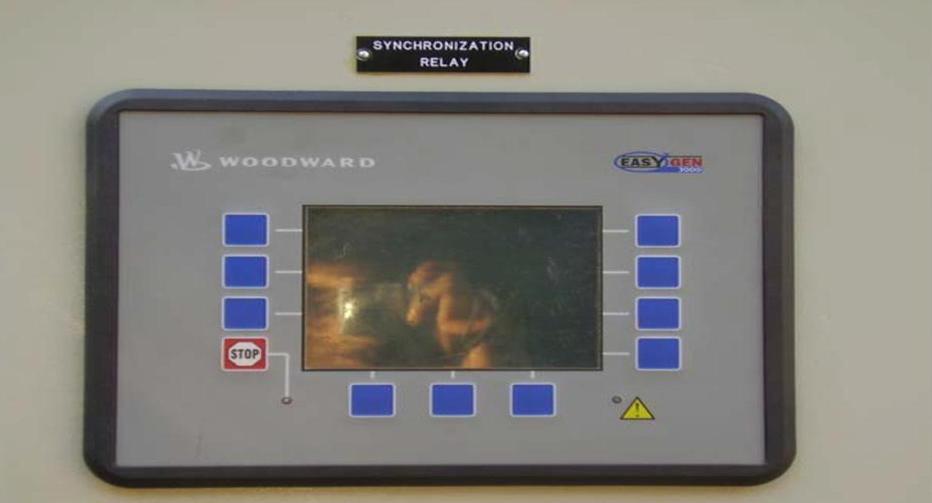

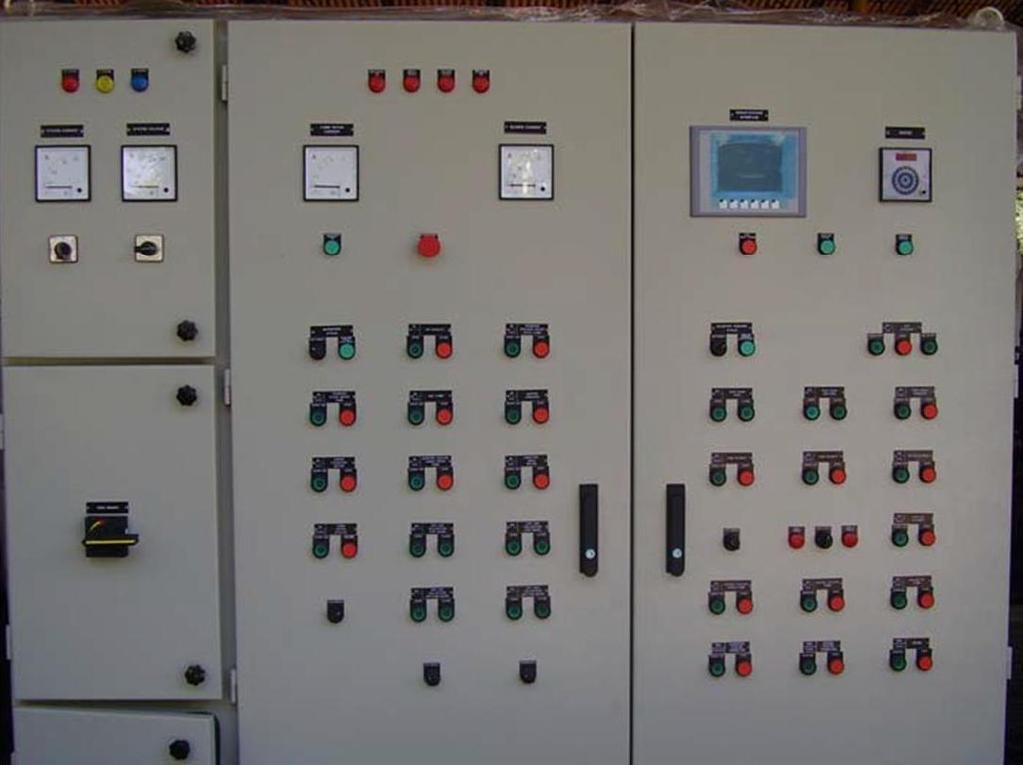

27 Ρροςταςία τθσ γεννιτριασ και πίνακασ ςυγχρονιςμοφ

28 Σφςτθμα ελζγχου Ο αεριοποιθτι και το ςφςτθμα κακαριςμοφ και ψφξθσ του αερίου ελζγχονται από ζνα ςφςτθμα ελζγχου με PLC Siemens CPU 313C- 2DP με κεντρικό επεξεργαςτι και οκόνθ αφισ Siemens TP-177A, το οποίο παρακολουκεί όλεσ τισ ςθμαντικζσ παραμζτρουσ τθσ διαδικαςίασ, ενεργοποίθςθσ και απενεργοποίθςθσ του εξοπλιςμοφ, κακϊσ και να διατθρεί τθν παραγωγι αερίου που απαιτείται για το τρζχον φορτίο του κινθτιρα ( Θ/Η ). Το ςφςτθμα SCADA μπορεί να χρθςιμοποιθκεί με το ςφςτθμα ελζγχου.

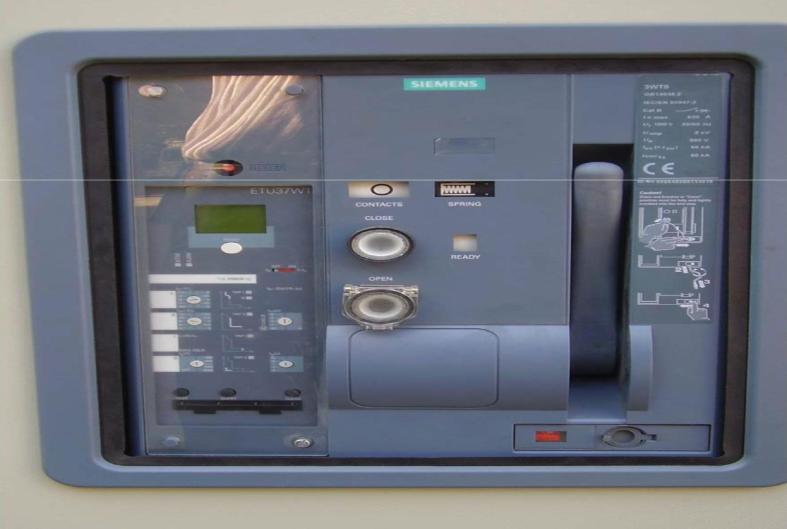

29 ΡΟΓΑΜΜΑΤΙΣΜΕΝΟ ΣΥΣΤΘΜΑ ΕΛΕΓΧΟΥ Σφςτθμα ελζγχου με ελεγκτι για τθν διαχείριςθ του κινθτιρα και τθσ γεννιτριασ ςυμπεριλαμβανομζνου ςυγχρονιςμοφ και τθ δφναμθ ειςαγωγϊν-εξαγωγϊν από και προσ το δίκτυο. Ο πίνακασ περιλαμβάνει διακόπτθ (BreakerSiemens 690Α AirCircuit) διάφορουσ όργανα και μζςα για να παρζχουν τθν πλιρθ προςταςία του κινθτιρα και τθσ γεννιτριασ.

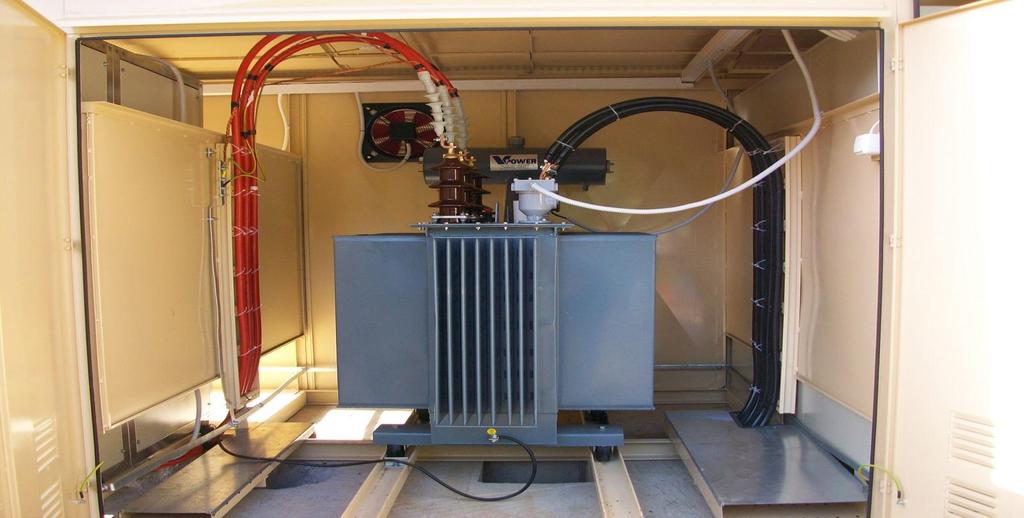

30 Οικίςκοσ Υ/Σ -Μεταςχθματιςτισ Πλοσ ο εξοπλιςμόσ του Υ/Σ δθλαδι : Μεταςχθματιςτισ, πίνακεσ και υλικά Μ/Τ & Χ/Τ κακϊσ και ο βοθκθτικόσ εξοπλιςμόσ ( ακροκιβϊτια, καλϊδια, εξαεριςμόσ, ςχάρεσ κλπ ) κα είναι απ τθν Ελλθνικι αγορά από μεγάλεσ και αναγνωριςμζνεσ εταιρείεσ του κλάδο όπωσ : ABB SIEMENS AEG VPOWER Ν.ΣΑΡΟΥΝΑΣ κα.

31 ΣΥΝΤΘΘΣΘ

32 Ο Αεριοποιθτισ δεν ζχει μθχανικά μζρθ ϊςτε να απαιτεί τθν ςυςτθματικι ςυντιρθςθ του. Θ ςυνικθσ ςυντιρθςθ είναι ο κακαριςμόσ ςτο εςωτερικό του ςε χρονικά διαςτιματα 1 φορά ςτα 1-2 ζτθ ( ανάλογα με το είδοσ τθσ Αϋ φλθσ ) ΑΕΙΟΡΟΙΘΤΘΣ

33 ΣΥΝΤΘΘΣΘ Θ ςυντιρθςθ των κινθτιρων Θ/Η γίνεται ςφμφωνα με το πρωτόκολλο τθσ καταςκευάςτριασ εταιρείασ ςε χρόνουσ όπωσ : Ρρογραμματιςμζνθ Συντιρθςθ Κάκε 750Hrs Ρρογραμματιςμζνθ Συντιρθςθ Κάκε 3.000Hrs Ρρογραμματιςμζνθ Συντιρθςθ Κάκε 6.000Hrs Μερικι επιςκευι κάκε Hrs Γενικι επιςκευι κάκε Hrs

34 ΣΥΝΤΘΘΣΘ Φίλτρα κακαριςμοφ αερίου Πλα τα φίλτρα αφαιροφνται και κακαρίηονται ςε περιόδουσ περίπου ϊρεσ. Τα φίλτρα επαναχρθςιμοποιοφνται μετά τον κακαριςμό τουσ. Θ αλλαγι αντικατάςταςθ των φίλτρων γίνεται περίπου ςτα 2-3 ζτθ.

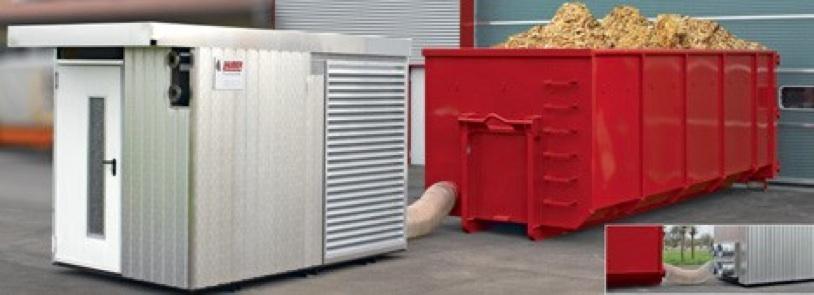

35 Διαχείριςθ πρϊτθσ φλθσ και μονάδα ξιρανςθσ Για τθν άριςτθ λειτουργία του αεριοποιθτι, θ υγραςία τθσ πρϊτθσ φλθσ, πριν τθν ειςαγωγι τθσ ςε αυτόν, πρζπει να είναι τθσ τάξθσ του 10% - 15%. Επειδι θ εξαςφάλιςθ τζτοιασ ποιότθτασ πρϊτθσ φλθσ δεν είναι τεχνικά και οικονομικά εφικτι όταν ςυλλζγεται απ τον τόπο παραγωγισ ( δάςοσ, χωράφι κλπ ), ςε αυτι τθν περίπτωςθ το εργοςτάςιο είναι εφοδιαςμζνο με ξθραντιριο ϊςτε να μπορεί να επεξεργάηεται πρϊτεσ φλεσ με πολφ μεγαλφτερθ υγραςία (35-40% και μεγαλφτερθ όπωσ το πυρινα ελιάσ με 65% ). Θ ξιρανςθ τθσ ειςερχόμενθσ πρϊτθσ φλθσ πραγματοποιείται με χριςθ μζρουσ τθσ κερμότθτασ που παράγεται ςτο εργοςτάςιο. Θ ξιρανςθ τθσ βιομάηασ είναι ςθμαντικι και για τον λόγο ότι θ ωφζλιμθ κερμογόνοσ δφναμι τθσ είναι ςυνδεδεμζνθ με τα ποςοςτά τθσ περιεχόμενθσ υγραςίασ. Στον πίνακα που ακολουκεί αναλφεται θ ςχζςθ κερμογόνου δφναμθσ και υγραςίασ ςε woodchips.

36 Διαχείριςθ πρϊτθσ φλθσ και μονάδα ξιρανςθσ περιεχόμενη υγραςία (%) Ενζργεια / kg καυςίμου woodchip MJ/kg kwh/kg 0 19,0 5, ,9 4, ,7 4, ,6 3, ,4 2,9 50 8,2 2,3 60 6,1 1,7

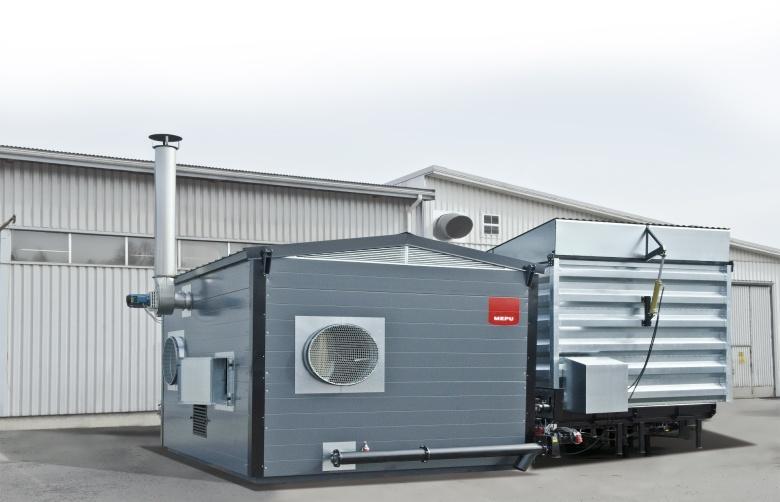

37 Ρροαιρετικόσ εξοπλιςμόσ Ξιρανςθ Αϋ φλθσ με ανάκτθςθ κερμότθτασ από τον κινθτιρα Το δοχείο Ξιρανςθσ ( container) είναι ζνα ςφςτθμα το οποίο χρθςιμοποιεί ηεςτό νερό που ανακτάται από τουσ κινθτιρεσ ( χιτϊνια )για να δθμιουργιςει ηεςτό αζρα χρθςιμοποιϊντασ ζναν εναλλάκτθ κερμότθτασ που ζχει εγκαταςτακεί κοντά ςτον κινθτιρα. Ο κερμόσ αζρασ διοχετεφεται από τον ανεμιςτιρα μζςω αεραγωγοφ ςτο δοχείο ξθράνςεωσ με μια ειδικισ καταςκευισ εξαεριςμοφ ςτο πυκμζνα που υποδζχεται τθν Αϋ φλθ για τθν διαδικαςία ξιρανςθσ Οκτϊ ( 8 ) και παραπάνω ( ανάλογα με τθν επζνδυςθ ) δοχεία ξιρανςθσ είναι ςυνδεδεμζνα με τον εναλλάκτθ κερμότθτασ για ταυτόχρονθ ξιρανςθ τθσ Αϋ φλθσ.

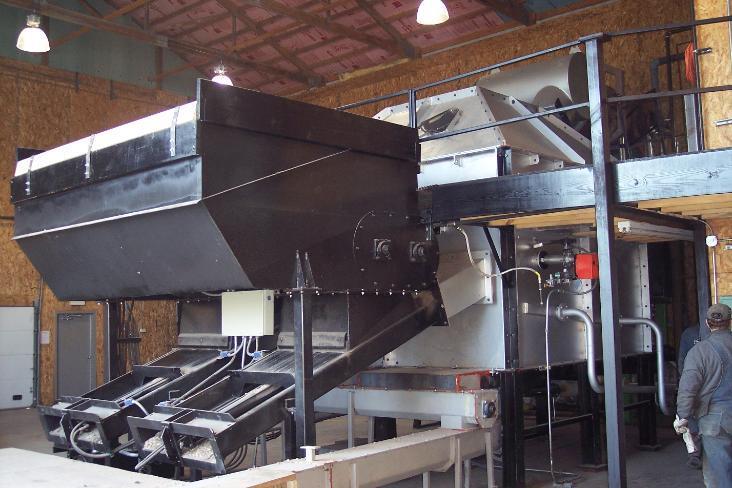

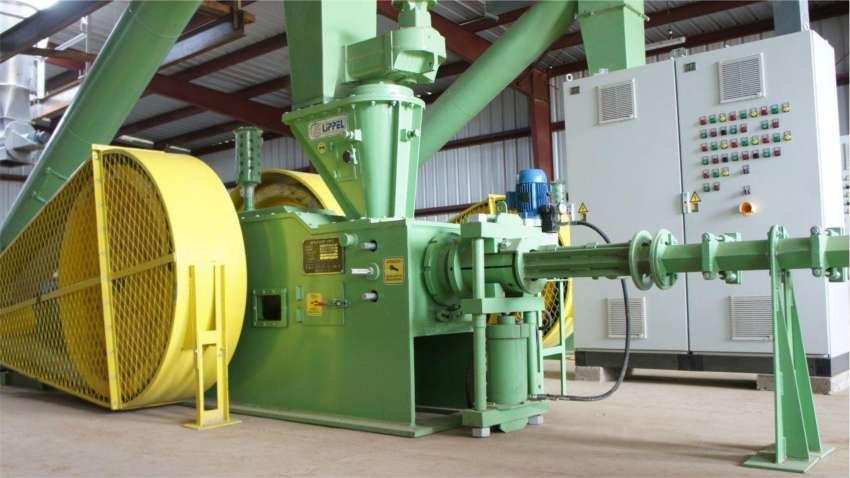

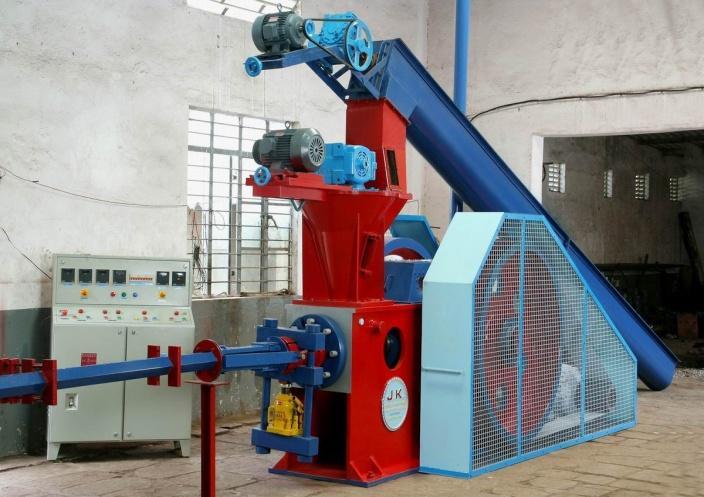

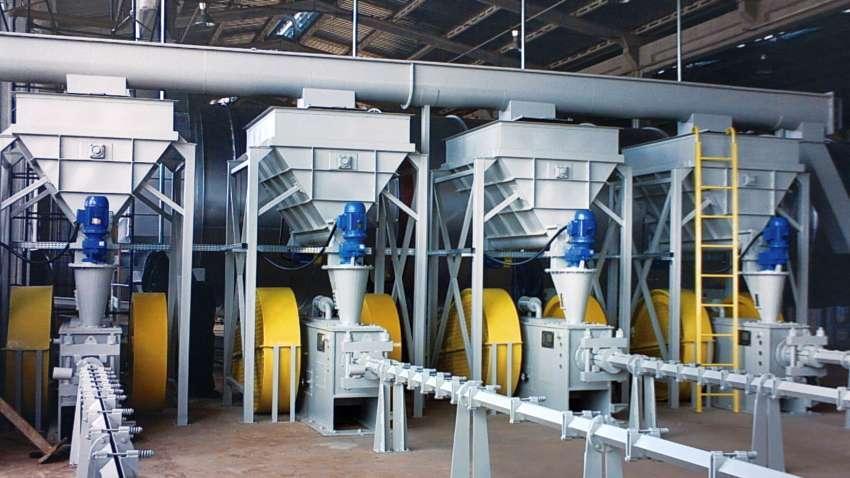

38 Ρροαιρετικόσ εξοπλιςμόσ Συςτιματοσ πλινκοποίθςθσ Βιομάηασ Το ςφςτθμα πλινκοποίθςθσ είναι να ςυλλαμβάνει τθν βιομάηα, θ οποία προκαταρκτικά ξθραίνεται αν είναι αναγκαίο, να παράγει μπριγκζτεσ, να τισ αποκθκεφει ςτον χϊρο αποκικευςθσ, και να τισ μεταφζρει από τθν αποκικθ ςτον αεριοποιθτι.

39 ΘΛΕΚΤΟΡΑΑΓΩΓΘ Θ Μονάδα λειτουργεί Σφνολο ϊρεσ ετθςίωσ. Οι πραγματικοί χρόνοι λειτουργίασ αφαιρϊντασ τουσ χρόνουσ ςυντιρθςθσ και χρόνουσ αςφαλείασ είναι περίπου ϊρεσ ετθςίωσ. Θ παραγόμενθ θλεκτρικι ενζργεια προσ πϊλθςθ ςτο δίκτυο εκτιμάται με ςενάριο 1MW/ 1000KW

40 ΡΑΑΓΩΜΕΝΘ ΕΝΖΓΕΙΑ ( ΣΕΝΑΙΟ 1MW ) 8.000h X 1000KW = KWH το ζτοσ Σθμερινι τιμι πϊλθςθσ με χριςθ : Επενδυτικοφ Νόμου Χωρίσ Επενδυτικό Νόμο 0,18 /Kwh 0,19.8 /Kwh Ζςοδα με Επ. Ν Ζςοδα χωρίσ Επ. Ν

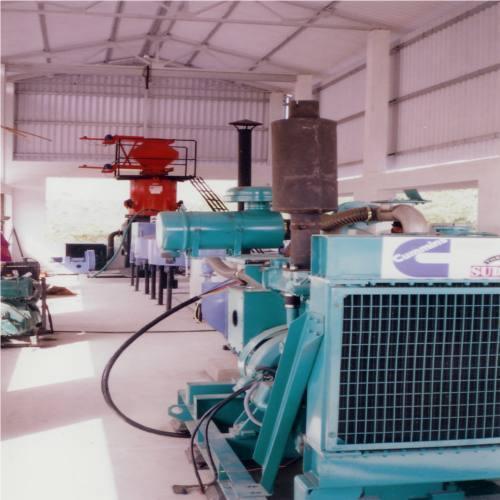

41 ΜΟΝΑΔΑ ΤΘΣ ΕΤΑΙΕΙΑΣ ΣΤΘΝ ΕΥΩΡΘ

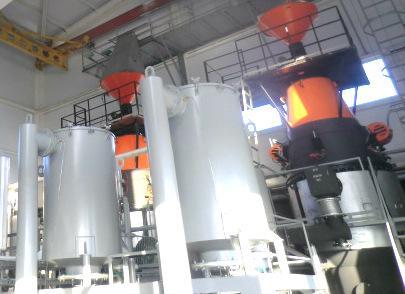

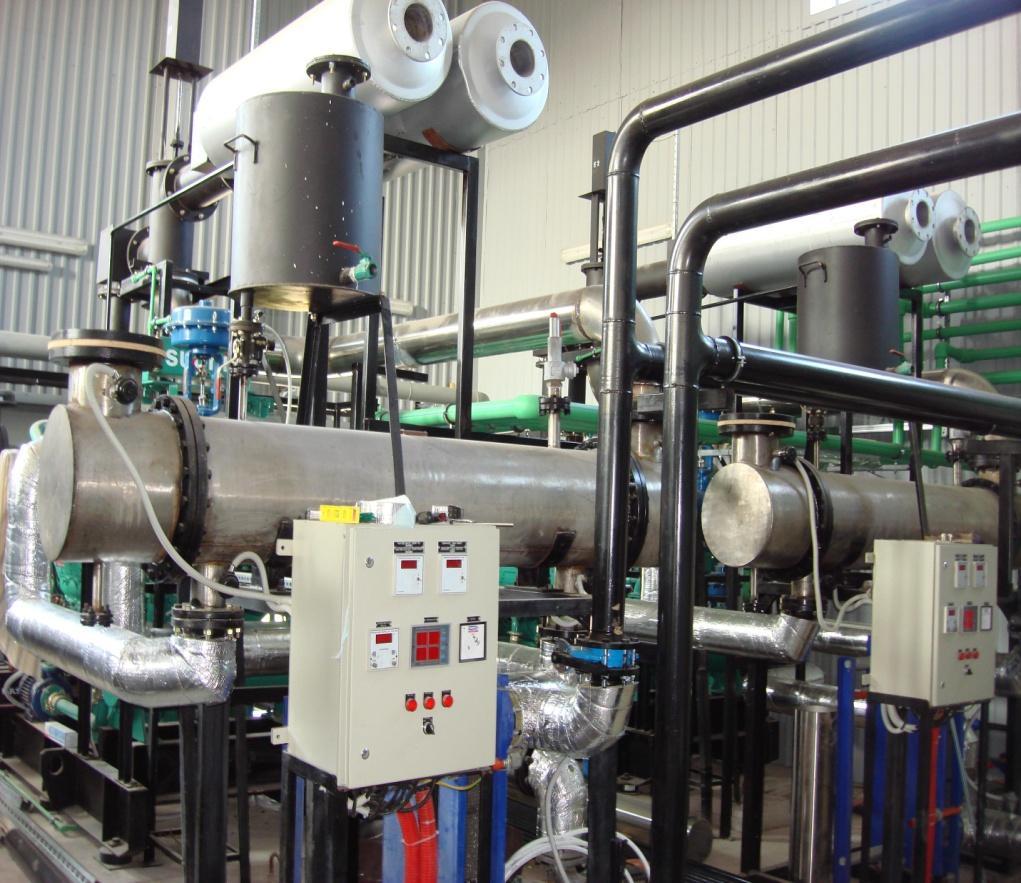

42 ΜΟΝΑΔΑ ΤΘΣ ΕΤΑΙΕΙΑΣ ΣΤΘΝ ΕΥΩΡΘ

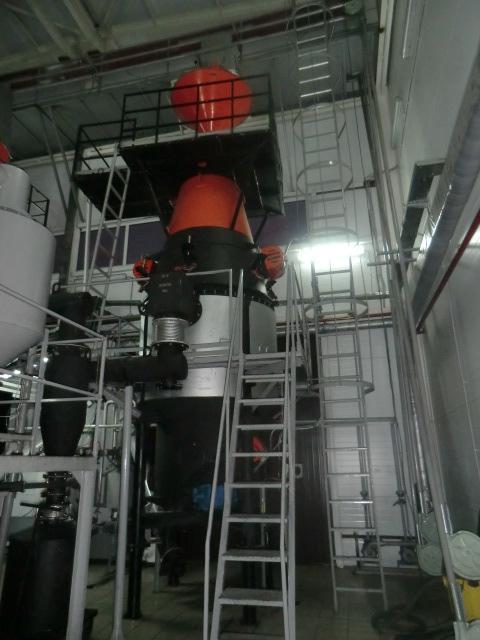

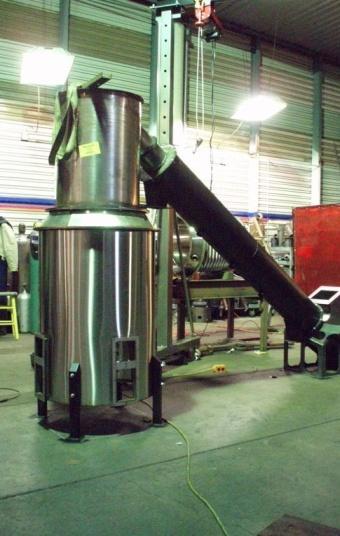

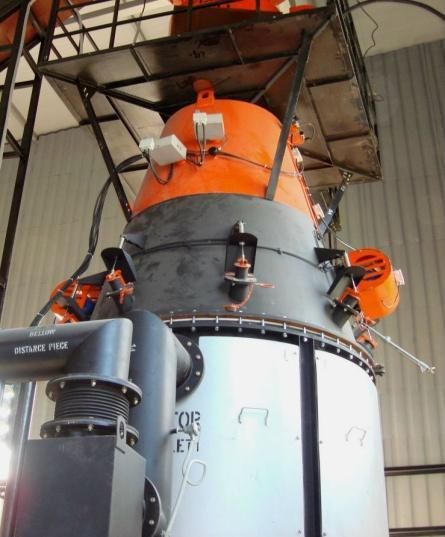

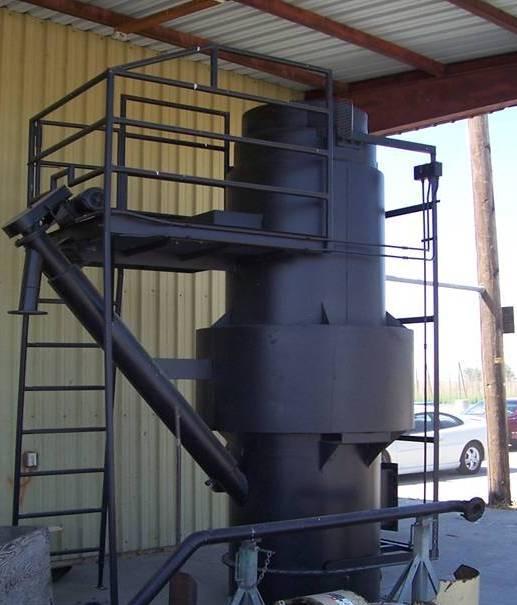

43 ΜΟΝΑΔΑ ΤΘΣ ΕΤΑΙΕΙΑΣ ΣΤΘΝ ΕΥΩΡΘ

44 ΜΟΝΑΔΑ ΤΘΣ ΕΤΑΙΕΙΑΣ ΣΤΘΝ ΕΥΩΡΘ

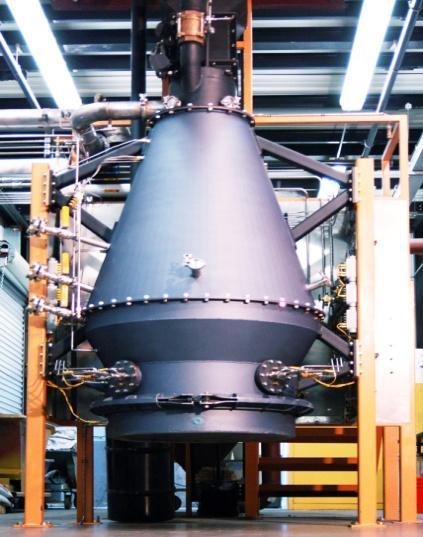

45 ΑΕΙΟΡΟΙΘΤΕΣ Ρροςφζρουμε πάνω από 15 μοντζλα Αεριοποιθτϊν ανάλογα με τθν διαχείριςθ τθσ Αϋ φλθ από ΘΡΑ ΕΕ ΑΣΙΑ.

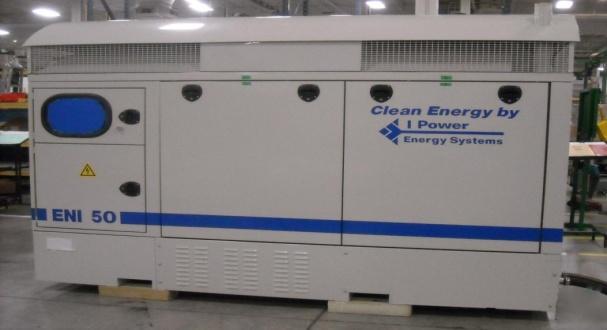

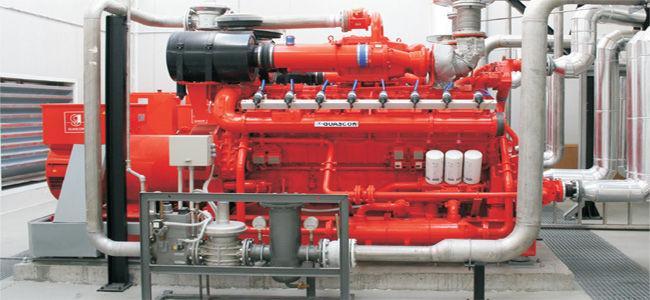

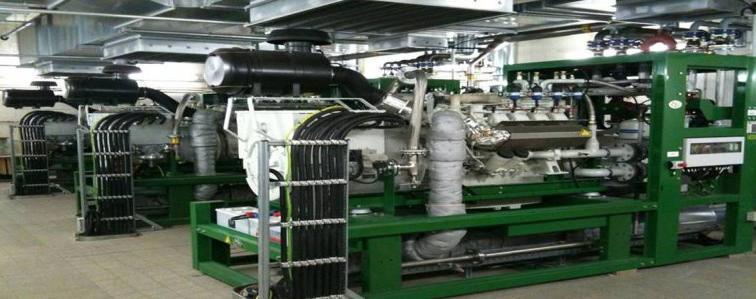

46 Συνδυάηουμε τουσ κατάλλθλουσ κινθτιρεσ Θ/Η ανάλογα με τον τφπο Αεριοποιθτι και τθν ποιότθτα αερίου syngas. ΚΙΝΘΤΘΕΣ Θ/Η

47 Ευχαριςτοφμε
