1 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok POPIS DEL Priloga 14

2 Naročnik: Objekt: PLINOVODI d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok REKAPITULACIJA MMRP ROGATEC Poglavje SKUPNA REKAPITULACIJA Znesek 1.0 GRADBENA IN OBRTNIŠKA DELA EUR 2.0 ELEKTRO DELA EUR 3.0 STROJNA DELA EUR 4.0 OSTALO EUR SKUPAJ: EUR List: 2/66

3 Naročnik: PLINOVODI d.o.o., Ljubljana Objekt: MMRP ROGATEC Predelava MMRP za dvosmerni tok REKAPITULACIJA POSAMEZNIH DEL 1.0 REKAPITULACIJA - GRADBENIH IN OBRTNIŠKIH DEL Št. Znesek 1. ZEMELJSKA DELA EUR 2. BETONSKA DELA EUR 3. TESARSKA DELA EUR 4. UREDITEV POVRŠIN NA PLATOJU EUR 5. KABELSKA KANALIZACIJA EUR 6. RAZNA DELA EUR 7. GRADBENA DELA ZA KROMATOGRAFIJO EUR 8. MERILNA LINIJA 4A EUR 9. DIESEL AGREGAT EUR 10. NADZORNI OBJEKT EUR 1.0 SKUPAJ: EUR Vse cene so brez DDV 2.0 REKAPITULACIJA - ELEKTRO DEL Št. 1. KATODNA ZAŠČITA Znesek EUR 2. PRESKRBA Z ELEKTRIČNO ENERGIJO EUR 3. MALA MOČ IN RAZSVETLJAVA EUR 4. SERVISNA RAZSVETLJAVA NA PLATOJU EUR 5. ZAŠČITA PRED DELOVANJEM STRELE IN IZENAČEVANJE POTENCIALOV 6. NADZORNO KRMILNI SISTEM EUR 7. INSTRUMENTACIJA V POLJU EUR 8. KROMATOGRAF IN MERITEV ROSIŠČA PLINA EUR 9. JAVLJANJE POŽARA IN STABILNI GASILNI SISTEM (ELEKTRO DEL) 10. JAVLJANJE PLINA EUR 11. DELA ZA SELITEV EUR 2.0 SKUPAJ : EUR Vse cene so brez DDV EUR EUR List: 3/66

4 3.0 REKAPITULACIJA - STROJNIH DEL Št. Znesek 1. STROJNO TEHNOLOŠKI DEL EUR 2. KROMATOGRAF IN MERITEV ROSIŠČA EUR 3. STABILNA GASILNA NAPRAVA - NADGRADNJA EUR 4. KLIMATSKA NAPRAVA EUR 3.0 SKUPAJ: EUR Vse cene so brez DDV 4.0 REKAPITULACIJA - OSTALO Št. Znesek 1. OSTALO EUR 4.0 SKUPAJ: EUR Vse cene so brez DDV List: 4/66

5 Naročnik: PLINOVODI d.o.o., Ljubljana Objekt: MMRP ROGATEC Predelava MMRP za dvosmerni tok GRADBENA IN OBRTNIŠKA DELA Poglavje 1.0 List: 5/66

6 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok 1. GRADBENA IN OBRTNIŠKA DELA 1. ZEMELJSKA DELA EUR 2. BETONSKA DELA EUR 3. TESARSKA DELA EUR 4. UREDITEV POVRŠIN NA PLATOJU EUR 5. KABELSKA KANALIZACIJA EUR 6. RAZNA DELA EUR 7. GRADBENA DELA ZA KROMATOGRAFIJO EUR 8. MERILNA LINIJA 4A EUR 9. DIESEL AGREGAT EUR 10. NADZORNI OBJEKT EUR SKUPAJ : EUR Vrednosti so brez DDV Splošna določila k popisu del: Naročnik bo zagotovil delovne površine v okviru možnosti glede na obstoječe naprave. Za izvedbo predmetnih del so v cenah po postavkah upoštevani tudi naslednji stroški: - vsi stroški za postavitev gradbišča, gradbiščnih objektov, ureditev začasnih deponij, tekoče vzdrževanje in odstranitev gradbišča; - vsi stroški za sanacijo in kultiviranje gradbiščnih površin po odstranitvi gradbiščnih objektov; - stroški odvoza in deponiranja ter zagotovitev odstranjevanja odpadnega gradbenega materiala in materiala od rušenj skladno z zakonodajo na področju ravnanja z odpadki (odvoz na urejene registrirane deponije vključno s taksami, itd.); - stroški za zagotavljanje varnosti in zdravja pri delu ter še zlasti stroške za vsa dela, ki izhajajo iz zahtev v Varnostnem načrtu; Vsa izkopna dela in transporti zemeljskega materiala se obračunajo v raščenem stanju, nasipi in zasipna dela pa v vgrajenem stanju. Vsa dela izvajati strogo po navodilih upravljavca plinovoda in ob prisotnosti predstavnika naročnika. Izvajalec se mora že v fazi izdelave ponudbe informirati o vseh posebnostih izvajanja del v območju MMRP Rogatec. Poz. Opis Enota Količina Cena/Enoto Znesek 1. ZEMELJSKA DELA 1. Površinski izkop gramoznega materiala na obstoječem platoju z odmetom na stran ali nakladanjem na prevozno sredstvo in odvoz na začasno deponijo. Obseg izkopa določi nadzornik v dogovoru z upravljavcem plinovoda. m3 250,00 List: 6/66

7 Poz. Opis Enota Količina Cena/Enoto Znesek 2. Izkop za plinovodne cevi, druge naprave in temelje v zemljini III. ktg z odmetom na stran ali nakladanjem na prevozno sredstvo in odvoz na začasno deponijo. m3 880, Ročni izkop in odkop obstoječih plinovodnih naprav z odmetom na stran. Delo izvajati pod nadzorom upravljalca plinovoda. Za ročni izkop se šteje izkop 0,50 m okrog podzemne naprave, če nadzornik ne določi drugače. m3 50,00 Začasno deponiranje materiala od izkopa v območju gradbišča (izven ograje MRP): odvoz od izkopa na razdalji ca. 100 m, planiranje, vsi stroški deponiranja itd. Izmere v raščenem stanju. m3 100,00 Dobava in vgradnja gramoznega materiala z utrjevanjem v plasteh za zboljšanje tal pod temelji. Obseg gramoznega nasipa določi geomehanik na osnovi dejanskega stanja na terenu (temelj separatorja itd.). m3 20,00 6. Izdelava zasipa za temelje in plinovodnega jarka z materialom od izkopa z utrjevanjem v plasteh po 20 cm. m3 730,00 7. Prevoz odvečnega izkopanega materiala brez nakladanja (nakladanje istočasno z izkopom) na stalno urejeno deponijo, ki jo preskrbi izvajalec. Izvedba po naročilu nadzornika. m3 100,00 8. Prevoz odvečnega izkopanega materiala z nakladanjem na stalno urejeno deponijo, ki jo preskrbi izvajalec. Izvedba po naročilu nadzornika. m3 70,00 9. Jarek za ozemljitev - izkop in zasip jarka šir. 0,40 m in globine 0,80 m. m1 600, Izdelava posteljice v deb. 0,10 m in obsip plinovodne cevi 0,20 m nad cevjo iz peska 0-4 mm. m3 150, Razna rušitvena dela z odvozom na deponijo, ki jo preskrbi izvajalec (urejena deponija): a. - rezanje asfalta debeline do 12 cm m1 100,00 b. - rušenje in odstranitev asfalta debeline do 8cm m2 600,00 c. - rušenje robnikov m2 240,00 d. - odstranitev betonskih plošč in tlakovcev, čiščenje in začasno deponiranje v območju gradbišča za ponovno uporabo. m2 140,00 e. - rušenje raznih armirano betonskih konstrukcij brez miniranja (temelji ipd.) po naročilu nadzornika. m3 2, ZAČASNA OGRAJA a. Izdelava začasne zaščitne ograje za čas gradnje med deloviščem in plinskimi napravami v obratovanju. Polna gradbiščna ograja je višine 2,00 m, npr. kovinski paneli. Postavitev po navodilih upravljavca plinovodov. m1 100,00 b. Vzdrževanje začasne ograje ves čas gradnje in odstranitev po končani gradnji. m1 100,00 List: 7/66

8 Poz. Opis Enota Količina Cena/Enoto Znesek 13. ZAČASNA PRESTAVITEV ZUNANJE PANELNE OGRAJE tip NATO za čas gradnje plinovoda med nadstrešnico in MRP. a. Odstranitev panelne ograje vključno s paneli, stebrički, betonskimi plohi in bodečimi žicami z deponiranjem v območju gradbišča za ponovno uporabo. m1 55,00 b. Izdelava začasne zaščitne ograje MRP Rogatec za čas gradnje med deloviščem in potokom. Polna gradbiščna ograja je višine 2,00 m npr. kovinski paneli vključno z vstopnimi vrati šir. 4 m. Vrata so opremljena s ključavnico. Postavitev po navodilih upravljavca plinovodov. m1 63,00 c. Vzdrževanje začasne ograje ves čas gradnje in odstranitev po končani gradnji. m1 63,00 d. Kompletna postavitev panelne ograje z uporabo starih panelov in bodeče žice ter stebričkov z izdelavo novih temeljev. m1 55,00 e. Dobava novih stebričkov panelne ograje višine 2 m z nadvišanjem za bodečo žico - enaki stebrički, kot so obstoječi. Dobavijo se le v primeru, da ni možno vgraditi starih. kos 18, Kompletna izvedba razpiranje jarkov z lesenimi tramiči in plohi v primeru, da ni dovolj prostora za izkop v naklonu, ki zagotavlja stabilnost izkopa. Izmera po polno opaženi površini. Izvedba po naročilu nadzornika. m2 200, Začasna zaščita obstoječih plinovodov pod transportnimi potmi v širini 3,00 m z armirano betonskimi ploščami 3,00x0,99x0,20 m in 0,30 m gramoznega nasutja. Obračun po dolžini zaščitenega plinovoda. Izvedba po posebnem naročilu nadzornika. m1 30, Zaščita plinovoda proti poškodbam izolacije cevi z lesenimi plohi in tramiči. Izmera po polni površini zaščite. Izdelati po naročilu nadzornika. m2 100,00 SKUPAJ ZEMELJSKA DELA: EUR 2. BETONSKA DELA Temelji plinovodnih naprav. itd. 1. Izdelava in montaža armature za temelje S400B (RA 2 400/500). a. - premera do 12 mm. kg 1.000,00 b. - premera nad 14 mm in več kg 100,00 2. Izdelava in montaža mrežne armature za temelje S500B (MA 500/560). kg 500,00 3. Podložni beton C12/15. m3 3,00 4. Beton C25/30 za temelje plinovodnih naprav m3 10,00 List: 8/66

9 Poz. Opis Enota Količina Cena/Enoto Znesek 5. Beton C25/30 za razne betonske konstrukcije preseka do 0,10 m3/kos,m2,m1 (blendiranje kabelskega vhoda v obstoječi objekt, jašek za kabelsko kanalizacijo pri vstopu v obstoječi objekt, itd.) m3 5,00 6. Doplačilo za beton odporen na vremenske vplive - razred XF3 po standardu EN (ploščad, vidni deli temeljev ipd.). m3 2,00 7. Izdelava betonske površine zglajene s suho mešanico cementa in mivke na svežo betonsko površino (lovilne ploščadi, itd.) m2 5,00 8. Podlivanje ležišč opreme z zalivni ekspanzijsko cementno malto prostornine do 0,04 m3/kos (temelji pod pipami). kos 12,00 9. Horizontalna in vertikalna hidroizolacija temeljev in drugih betonskih površin s hladnim bitumenskim premazom in polnovarjenim plastomernim bitumenskim trakom deb. 5 mm vključno s pripravo podlage: brušenje ostrih robov, krpanje gnezd in izdelava zaokrožnic v kotih. m2 20, Zaščita hidroizolacije s polistirenskimi ploščami deb. 3 cm. m2 25,00 SKUPAJ BETONSKA DELA: EUR 3. TESARSKA DELA 1. Opaž točkovnih temeljev. m2 40,00 2. Linijski opaži višine do 0,20 m (lovilna ploščad, itd.) m1 10,00 3. Opaž raznih manjših betonskih konstrukcij: posebni jaški za vstop kablov v obstoječi objekt in drugo. m2 50,00 4. Trikotne letve v opažu za zaobljene robove. m1 40,00 SKUPAJ TESARSKA DELA : EUR 4. UREDITEV POVRŠIN NA PLATOJU 1. Planiranje tal do točnosti +/- 3 cm z uvaljanjem - planum pod nasipom. m ,00 2. Vgraditev gramoznega tampona v debelini 0,20 in 0,30 m z utrjevanjem do Ms = 80 Mpa in planiranjem do točnosti +- 1 cm. Uporabi se obstoječi material z gradbiščne deponije. Nakladanje, transport in vgradnja. m3 100,00 3. Dobava in vgraditev gramoznega tampona v debelini 0,20 in 0,30 m z utrjevanjem do Ms = 80 Mpa in planiranjem do točnosti +- 1 cm. m3 300,00 4. Izdelava posipa iz prodca granulacije 8-16 mm v debelini 5 cm. m ,00 List: 9/66

10 Poz. Opis Enota Količina Cena/Enoto Znesek 5. Polaganje starih betonskih TLAKOVCEV in betonskih plošč na peščeno podlago deb 4 cm in zastičenje s kremenčevo mivko. Rob tlakovcev v širini 40 cm je potrebno položiti v beton (ca. 0,05 m3/m). m2 140,00 7. Dobava in polaganje betonskih TLAKOVCEV na peščeno podlago deb 4 cm in zastičenje s kremenčevo mivko. Rob tlakovcev v širini 40 cm je potrebno položiti v beton (ca. 0,05 m3/m). m2 350,00 8. Dobava in vgradnja betonskih robnikov 100x10x20 cm v betonski temelj iz C16/20 - poglobljeni robniki ob asfaltni cesti. m1 30,00 9. Dobava in vgradnja vrtnih robnikov 100x7x25 cm v betonski temelj iz C16/20 - robniki okoli betonske ploščadi m1 30, Asfaltiranje površin - izdelava bitumenskega poliva in ENOSLOJNEGA bitugramoza deb. 8 cm. m2 600, Posip s peskom granul mm v debelini 5 cm. m2 900,00 SKUPAJ UREDITEV POVRŠIN NA PLATOJU: EUR 5. KABELSKA KANALIZACIJA 1. Izkop jarka v zemljini III. ktg z odmetom na stran ali nakladanjem na prevozno sredstvo. m3 400,00 2. Zasip jarka z materialom od izkopa z utrjevanjem v plasteh po 20 cm. m3 230,00 3. Transport izkopanega materiala na začasno gradbiščno deponijo. m3 170,00 4. Dobava peska granulacije 0-4 mm z izdelavo posteljice cevovodov v deb. 10 cm in obsip cevi v debelini 0,20 m. m3 50,00 5. Dobava in montaža kabelskih PE cevi premera 110 mm. m ,00 6. Dobava in montaža kabelskih PE cevi premera 50 mm (fi 63 mm) m1 750,00 7. Obbetoniranje kabelskih cevi z betonom C16/20 vključno z morebitnim opažem. m3 120,00 8. Kompletna izdelava jaška, notranjih mer 100x100x120 cm, z izvedbo priključkov cevi in litoželeznim vodotesnim pokrovom 60x60 cm nosilnosti 250 kn. kos 18,00 9. Kompletna izdelava jaška iz betonskih cevi premera 100 cm, z izdelavo temelja, betonskega venca in z izvedbo priključkov cevi ter litoželeznim vodotesnim pokrovom 60x60 cm nosilnosti 250 kn. kos 11,00 List: 10/66

11 Poz. Opis Enota Količina Cena/Enoto Znesek 10. Kompletna izdelava jaška iz betonskih cevi premera 60 cm, z izdelavo temelja, betonskega venca in z izvedbo priključkov cevi ter litoželeznim vodotesnim pokrovom 60x60 cm nosilnosti 250 kn. Jašek pri ograji za nadstrešnico (ni prostora za fi100). kos 1, Kompletna izdelava jaška pri vstopu kablov v obstoječi nadzorni objekt. Jašek je betonski notranjih mer 120x100 cm, globine 1,50 m s POLIESTERSKIM pokrovom 100X120 cm. kos 2, Kompletna izdelava jaška, notranjih mer 50x50x100 cm, z izvedbo priključkov cevi in litoželeznim vodotesnim pokrovom 60x60 cm nosilnosti 250 kn. kos 1, Kompletna izdelava temelja svetilke 90x90x150 cm z nastavkom in vgrajeno sidrno ploščo za steber svetilke. Sidrno ploščo se dobavi skupaj s stebrom, kar je upoštevano v elektro načrtu. Temelj ima vgrajeno kabelsko cev PE 80 mm in ozemljitveni trak. Izdelati po navodilih montažerja elektro opreme. 14. Kompletna izdelava temelja za montažo priključnih doz. Temelj je velikosti 40x40x100 cm z vgrajeno kabelsko cevjo PE50 mm. kos 8,00 kos 75,00 SKUPAJ KABELSKA KANALIZACIJA: EUR 6. RAZNA DELA 1. Izdelava geodetskega načrta izvedenega stanja v skladu s predpisi - z vrisanimi vsemi podzemnimi inštalacijami vključno z višinskimi podatki - geodetski načrt za tehnični pregled in podloga za PID. Predaja naročniku v grafični (4 izvodi) in digitalni obliki (4 izvodi). kpl 1,00 2. Angažiranje geomehanika za pregled temeljnih tal in drugo. ura 40,00 3. Odstranitev panela med dvema stebričkoma v obstoječi zunanji ograji na mestu odstranitve elektro omarice in dobava ter montaža novega panela v enaki kvaliteti in obliki, kot je obstoječa ograja. Ograja je tip NATO. kos 1,00 SKUPAJ RAZNA DELA: EUR List: 11/66

12 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok 7. GRADBENA DELA ZA KROMATOGRAFIJO 1. ZEMELJSKA DELA EUR 2. BETONSKA DELA IN DRUGA DELA EUR 3. TESARSKA DELA EUR 4. KANALETA EUR 5. STREHA NAD MERILNIKOM ROSIŠČA EUR 6. OMARA ZA JEKLENKE EUR SKUPAJ : EUR Vrednosti so brez DDV Poz. Opis Enota Količina Cena/Enoto Znesek Splošno določilo: popis vsebuje kompletna gradbena dela za jašek, streho nad rosiščem in plinovodno povezavo za kromatografijo in omaro za jeklenke. 1. ZEMELJSKA DELA 1. Površinski izkop gramoznega materiala na obstoječem platoju MMRP z odmetom na stran ali nakladanjem na prevozno sredstvo. Obseg izkopa določi nadzornik v dogovoru z upravljavcem plinovoda. m3 30,00 2. Izkop za jašek v zemljini III. ktg z odmetom na stran ali nakladanjem na prevozno sredstvo. m3 80,00 3. Izdelava zasipa za zidovi in temelji z materailom od izkopa z utrjevanjem v plasteh po 20 cm. m3 60,00 4. Dobava in vgradnja gramoznega materiala z utrjevanjem v plasteh za zboljšanje tal pod temelji. Obseg gramoznega nasipa določi geomehanik na osnovi dejanskega stanja na terenu. m3 20,00 5. Dobava in vgradnja gramoznega materiala za zasip za zidovi in temelji z utrjevanjem v plasteh. Material se dobavi v primeru, da obstoječi material od izkopa ni primeren za ponovno vgradnjo. m3 20,00 6. Prevoz odvečnega izkopanega materiala z nakladanjem na stalno urejeno deponijo, ki jo preskrbi izvajalec. Izvedba po naročilu nadzornika. m3 40,00 7. Izdelava podpor plinovodne cevi na zunanji strani jaška z vrečami napolnjenimi s suho mešanici cementa in peska (150 kg cementa na 1 m3 peska). Vreče so tkane iz plastičnega materiala (vreče za žito). Izmera po teži vgrajenega materiala (tona). t 1,00 8. Črpanje talne vode v času izvajanja del. Obračun po dnevu črpanja. dan 14 SKUPAJ zemeljska dela : EUR List: 12/66

13 Poz. Opis Enota Količina Cena/Enoto Znesek 2. BETONSKA in DRUGA DELA 1. Izdelava in montaža armature za temelje S400B (RA 2 400/500). a. - premera do 12 mm. kg 700,00 b. - premera nad 14 mm in več kg 20,00 c. - armaturne mreže Q335 in Q503 kg 780,00 2. Podložni beton C12/15. m3 2,00 3. Beton C30/37 jašek m3 10,00 4. Doplačilo za beton odporen na vremenske vplive - razred XF3, PV II po standardu EN ( vidni deli temeljev in jaška ipd.). m3 4,00 5. Izdelava betonske površine zglajene s suho mešanico cementa in mivke na svežo betonsko površino in metličene (jašek). m2 5,00 6. Horizontalna in vertikalna hidroizolacija temeljev in jaška s hladnim bitumenskim premazom in polnovarjenim plastomernim bitumenskim trakom v 2 slojih deb. 5 mm vključno s pripravo podlage: brušenje ostrih robov, krpanje gnezd in izdelava zaokrožnic v kotih. m2 28,00 7. Zaščita hidroizolacije s polistirenskimi ploščami deb. 5 cm. m2 25,00 8. Dobava pokrova iz jeklene nerjavne pločevine deb. 3 mm vključno z okvirjem 60/60/6 mm z nasadili in ključavnico. Spodnja stran je obložena s protikondenčnim slojem iz stirodurja 5 cm. Izdelati po detajlu iz projekta. Delavniško risbo si izdela izvajalec. a. - pokrov svetle mere odprtine 60 x 60 cm kos 1,00 b. - pokrov svetle mere odprtine 80 x 80 cm kos 1,00 9. Vgradnja okvirja pokrova 60 x 60 cm in 80 x 80 cm v opaž pred betoniranjem. kos 2, Dobava in vgradnja tipske vstopne lestve v jašek globine 2,30 m z varnostno letvijo in držalom na izvlek (kvaliteta kot FABA 12). kpl. 1,00 Tesnenje stika med plinovodno cevjo in steno betonskega jaška: 11. Dobava in vgradnja ekspanzijskega tesnilnega traku v beton na mestih prekinitve betoniranja in na prehodih inštalacij. m1 20, Dobava in montaža vodotesnega prehoda cevi DN300, kot npr. Roxtec ali enakovredno. kos 2,00 Prezračevanje jaška: 13. Dobava in vgradnja cevi PVC 160 mm dolžine 60 cm s fiksiranjem v opaž pred betoniranjem plošče jaška. kos 1, Dobava in montaža prezračevalne cevi jaška premera 170 mm iz nerjavne pločevine 1 mm in višine 1,30 m. Prezračevalna cev ima na vrhu kapo z mrežico. Na beton je cev pritrjena s petimi vijaki in zatesnjena z elastičnim kitom. kos 1,00 SKUPAJ betonska in druga dela : EUR 3. TESARSKA DELA 1. Dvostranski opaž sten jaška. m2 32,00 2. Opaž plošče jaška debeline 0,30 m s podpranjem višine 2 m. m2 3,00 List: 13/66

14 Poz. Opis Enota Količina Cena/Enoto Znesek 3. Opaž robov plošče jaška višine do 40 cm. m1 18,00 4. Trikotne letve v opažu za zaobljene robove. m1 9,00 5. Opaž raznih manjših elementov in odprtin s 100%-no porabo lesa. m2 2,00 6. Opaž točkovnih temeljev. m2 16,00 SKUPAJ tesarska dela : EUR 4. KANALETA Dolžina kanalete je ca. 45 m. Pred nabavo preveriti dejansko dolžino na mestu vgradnje. 1. Izkop jarka dim.ca. 70 x 50 cm v zemljini III. ktg z odmetom na stran ali nakladanjem na prevozno sredstvo. m3 16,00 2. Zasip jarka z materialom od izkopa z utrjevanjem v plasteh po 20 cm. m3 6,00 3. Prevoz odvečnega izkopanega materiala z nakladanjem na stalno urejeno deponijo, ki jo preskrbi izvajalec. Izvedba po naročilu nadzornika. m3 10,00 KANALETE 4. Planiranje in niveliranje gramozne podlage pod kanaleto v širini 0,70 m z utrjevanjem do točnosti +-1cm. m1 50,00 5. Dobava in vgradnja tipske betonske kanalete svetle mere 20x20cm kvalitete kot tip Hauraton Faserfiks super 200 tip 01 kanaleta z galvaniziranim okvirjem SIDE Lock, brez vgrajenega padca, dolžine 1 m, svetla višna 200 mm, zunanja širina 290 mm. kos 45,00 6. Dobava in vgradnja tipskih litoželeznih pokrovov kvalitete kot Faserfiks Industrijska kanaleta K200, litoželezni polni črni pokrov, obremenitveni razred E 600 kn, dolžine 500 mm, širine 277 mm, višine 40 mm. kos 90,00 7. Dobava in vgradnja zaključne stene kanalete kvalitete kot Super 200, cinkana za tip 01. kos 1,00 8. Rezanje betonske kanalete in litoželeznega pokrova na lomu trase pod kotom 22,5 st. kos 8,00 9. Vrtanje lukenj premera 80 mm skozi dno kanalete (za ponikanje vode) in stene kanalete (za prehod inštalacij). Kanaleta je iz mikroarmiranega betona s steklenimi vlakni, debelina dna in sten je 50 mm. kos 6, Dobava in vgradnja kamnitih krogel mm v ponikovalnico pod kineto (0,30 m3/kos). Ponikovalnica se izvede v najnijžji točki razvoda. m3 1, Dobava in vgradnja betona C25/30 za obbetoniranje kanalete. m3 7, Armaturna mreža Q335 kg 100, Izdelava enostranskega opaža obbetoniranja kanalete. m1 90,00 SKUPAJ kanaleta in kabelska kanalizacija: EUR List: 14/66

15 Poz. Opis Enota Količina Cena/Enoto Znesek 5. STREHA NAD MERILNIKOM ROSIŠČA 1. Dobava in montaža jeklene konstrukcije strehe nad rosiščem: dva stebra predvidoma U160 mm in strešna konstrukcija ter steber izpuha plina višine ca. 4 m. Konstrukcija je preko sidrnih vijakov pritrjena na betonsko ploščo jaška za kromatografijo. Vse je temeljno pleskano. Obračun po teži konstrukcije. Izvajalec si sam izdela delavniške risbe po izmerah na licu mesta. kg 500,00 2. Antikorozijska zaščita jeklene konstrukcije skupne debeline 120 mikoronov (minimalna kvaliteta kot Syntol ali enakovredno). kg 500,00 3. Dobava in montaža jeklene trapezne pločevine s protikondenčnim obrizgom za streho ter izvedba kompletne kritine z vsem pritrdilnim materialom. Pločevina je deb. 0,6 mm, pocinkana in vroče lakirana. m2 11,00 4. Dobava in montaža obrob in drugih elementov na strehi in fasadi - minimalna zahteva kvalitete kot TRIMO (detajli, kvaliteta itd.): a. - kapna obroba m1 6,00 b. - krajna obroba m1 8,00 c. - slemenska obroba m1 3,00 5. Kompletna izdelava tesnitve preboja strehe (profil U160 s plinovodno cevjo DN25) kos 1,00 SKUPAJ STREHO NAD ROSIŠČEM: EUR 6. OMARA ZA JEKLENKE Zemeljska dela 1. Izkop za talno ploščo objekta v zemljini III. ktg z odmetom na stran ali nakladanjem na prevozno sredstvo. m3 2,00 2. Dobava in vgradnja zmrzlinsko odpornega gramoznega materiala pod talno ploščo v deb. 50 cm z utrjevanjem. m3 2,00 3. Odvoz odvečnega zemeljskega materiala od izkopa na stalno deponijo, ki jo preskrbi izvajalec. m3 2,00 4. Planiranje dna temeljev do točnosti +-1cm/2m z utrjevanjem do predpisane zbitosti (Ev2=60MPa). m2 3,00 Talna plošča 5. Izdelava in montaža armature za temelje S500B. a. - Armatura prereza do vključno 12 mm kg 50,00 b. - Armaturna mreža kg 100,00 6. Podložni beton C12/15 (MB 10) in zaščitni beton nad HI. m3 0,50 7. Beton C25/30 (MB 30) za temelje povprečnega preseka nad 0, m3/m2/kos. m3 0,50 8. Doplačilo za vidni beton odporen na vremenske vplive - razred XF3 po standardu EN (vidni deli temeljev ipd.). m3 0,50 9. Zagladenje plošče s posipanjem cementa in mivke v sveži beton. m2 3, Horizontalna hidroizolacija temeljev s hladnim bitumenskim premazom in polnovarjenim plastomernim bitumenskim trakom deb. 5 mm vključno s pripravo podlage: brušenje ostrih robov, krpanje gnezd in izdelava zaokrožnic v kotih. m2 3, Opaž talne plošče višine do 20 cm za vidno betonsko površino. m1 5,00 List: 15/66

16 Poz. Opis Enota Količina Cena/Enoto Znesek Omara: 12. Kompletna izdelava omare vel x 2600 mm in globine 700 mm za jeklenke iz jeklenih nerjavnih škatlastih profilov in obloge iz nerjavne pločevine. Omara je pritrjena na fasadno steno nadzornega objekta in je brez hrbtne strani. Dvokrilna vrata 2500x2600 mm so opremljena s cilindrično ključavnico, kljuko in zatičem za fiksiranje vratnih kril v betonsko ploščo in v stropni del omare. Izdelati po detajlih izvajalca. Delavniške risbe izdela izvajalec, pred izdelavo omare jih mora potrditi naročnik. a. - jeklena konstrukcija omare iz Rf profilov kg 240,00 b. - obloga omare iz Rf pločevine debeline 1 mm. m2 12,00 SKUPAJ OMARA ZA JEKLENKE: EUR List: 16/66

17 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok 8. MERILNA LINIJA 4A 1. MERILNA LINIJA 4A EUR SKUPAJ : EUR Poz. Opis Enota Količina Cena/Enoto Znesek 1. UREDITEV TALNIH POVRŠIN 1. Površinski izkop zemljine v debelini 0,20-0,30 m v območju novega tlaka z odvozom na stalno deponijo, ki jo preskrbi izvajalec. m3 7,00 2. Dobava in polaganje betonskih TLAKOVCEV na peščeno podlago deb 4 cm in zastičenje s kremenčevo mivko. Uporabiti enake tlakovce, kot so obstoječi (oblika H, brez glazure). m2 50,00 3. Dobava in vgradnja betonskih robnikov 100x15x25 cm v betonski temelj iz MB 15. m1 21,00 2. ODVODNJAVANJE 4. Dobava in vgradnja betonskih koritnic širine 20 cm in globine 10 cm. m1 10,00 5. Betonski temelj za zaščitno ohišje/okrov UZ merilnika na liniji 4A, s sanmi za premik - foto priloga na koncu strojnega popisa (list: 62/66). kpl 1,00 SKUPAJ MERILNA LINIJA 4A: EUR: List: 17/66

18 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok 9. DIESEL AGREGAT 1. ZEMELJSKA DELA EUR 2. BETONSKA DELA in OPAŽI EUR 3. JEKLENA KONSTRUKCIJA S STREHO EUR 9. SKUPAJ : EUR Poz. Opis Enota Količina Cena/Enoto Znesek 1. ZEMELJSKA DELA 1. Izkop za talno ploščo objekta v zemljini III. ktg z odmetom na stran ali nakladanjem na prevozno sredstvo. m3 12,00 2. Dobava in vgradnja zmrzlinsko odpornega gramoznega materiala pod talno ploščo v deb. 50 cm z utrjevanjem. m3 12,00 3. Odvoz odvečnega zemeljskega materiala od izkopa na stalno deponijo, ki jo preskrbi izvajalec. m3 12,00 4. Planiranje dna temeljev do točnosti +-1cm/2m z utrjevanjem do predpisane zbitosti (Ev2=60MPa). m2 11,00 SKUPAJ ZEMELJSKA DELA: EUR 2. BETONSKA DELA IN OPAŽI 1. Izdelava in montaža armature za temelje S500B. a. - Armatura prereza do vključno 12 mm kg 100,00 b. - Armatura prereza 14 mm in več kg 50,00 c. - Armaturna mreža kg 150,00 2. Podložni beton C12/15 (MB 10) in zaščitni beton nad HI. m3 1,50 3. Beton C25/30 (MB 30) za temelje povprečnega preseka nad 0, m3/m2/kos. m3 3,00 4. Doplačilo za vidni beton odporen na vremenske vplive - razred XF3 po standardu EN (vidni deli temeljev ipd.). m3 3,00 List: 18/66

19 Poz. Opis Enota Količina Cena/Enoto Znesek 5. Doplačilo za izdelavo površine talne plošče v strešnem naklonu 0,5% proti robu plošče in zagladenje plošče s posipanjem cementa in mivke v svež beton. m2 11,00 6. Podlivanje ležišč stebrov nadstrešnice s podlivno malto z ekspanzijskim dodatkom, malta tlačne trdnosti C25/30. Količina podlivne mase je približno do 0,02 m3/kos. kos 4,00 7. Horizontalna in vertikalna hidroizolacija temeljev s hladnim bitumenskim premazom in polnovarjenim plastomernim bitumenskim trakom deb. 5 mm vključno s pripravo podlage: brušenje ostrih robov, krpanje gnezd in izdelava zaokrožnic v kotih. m2 10,00 8. Zaščita hidroizolacije s polistirenskimi ploščami debeline 3 cm v višini 10 cm. m2 2,00 9. Opaž talne plošče višine 25 cm za vidno betonsko površino. m1 14, Trikotne letve v opažu za zaoblene robove. m1 14,00 SKUPAJ BETONSKA DELA IN OPAŽI: EUR 3. JEKLENA KONSTRUKCIJA S STREHO OPOMBA: Cena montažnih del vsebuje stroške vseh odrov in stroške vseh varnostnoh ukrepov v skladu s predpisi VZD za izdelavo del za predmetni objekt. 1. Dobava in montaža jeklene konstrukcije vključno z veznim materialom ter s temeljno antikorozijsko zaščito na alkidni osnovi (kot sistem Syntol ali enakovredno). Izvajalec si sam izdela delavniške risbe. kg 700,00 2. Antikorozijska zaščita jeklene konstrukcije skupne debeline 120 mikoronov (minimalna kvaliteta kot Syntol ali enakovredno). kos 700,00 3. Dobava in montaža jeklene trapezne pločevine s protikondenčnim obrizgom in alu folijo za streho ter izvedba kompletne kritine z vsem pritrdilnim materialom. Pločevina je deb. 0,6 mm, pocinkana in vroče lakirana. m2 12,00 4. Dobava in montaža obrob in drugih elementov na strehi in fasadi - minimalna zahteva kvalitete kot TRIMO (detajli, kvaliteta itd.): a. - kapna obroba m1 4,00 b. - krajna obroba m1 10,00 5. Trakasti snegolovi iz ALU kotnika - tipski (kot Trimo ali enakovredno). m1 7,00 List: 19/66

20 Poz. Opis Enota Količina Cena/Enoto Znesek 6. Izdelava prebojev v strehi vključno s tesnenjem in obrobo: cevi plinovodnih naprav premera do 160 mm. kos 1,00 7. Pravokotni žlebovi 100x80 cm iz jeklene pocinkane in vroče lakirane pločevine 0,6 mm (enake kvalitete kot strešna obloga) komplet z nosilci iz RF materiala, iztoki in zaključki. m1 3,60 8. Odtočne cevi premera 80 mm iz jeklene pločevine - enake barve in kvalitete kot trapezna pločevina. m1 7,00 SKUPAJ JEKLENA KONSTRUKCIJA S STREHO: EUR List: 20/66

21 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok 10. NADZORNI OBJEKT 1. NADZORNI IN ELEKTRO PROSTOR EUR 2. AKU PROSTOR EUR 3. PROSTOR ZA KROMATOGRAF EUR 4. SANACIJA NOTRANJIH STENSKIH POVRŠIN EUR 5. SANACIJA STREHE EUR 10. SKUPAJ : EUR Vrednosti so brez DDV Poz. Opis Enota Količina Cena/Enoto Znesek 1. NADZORNI IN ELEKTRO PROSTOR 1. Odstranitev lesenih vrat 80 x 200 cm v plohastem podboju. kos 2,00 2. Višinska prestavitev radiatorja za 17 cm kompletno z vsemi deli: praznenje sistema, višinska prilagoditev cevi, montaža radiatorja na novih konzolah itd. kos 1,00 3. Dobava in vgradnja termostatskega ventila kos 1,00 4. Kompletna izdelava dvojnega poda višine 17 cm, dvojni pod na stojkah, elektroprevodna in antistatična PVC finalna obloga v barvi, ki jo izbere naročnik. Prevodnost tlaka je 10-8 ohmov. Nosilnost dvojnega poda ustreza teži elektro omar. m2 26,00 5. Doplačilo za izdelavo roba dvojnega poda (stopnica) višine 17 cm. m1 1,10 6. Dobava novih notranjih standardnih vrat svetlih mer 80 x 200 cm. kos 2,00 7. Montaža vrat 80 x 200 cm. kos 2,00 List: 21/66

22 Poz. Opis Enota Količina Cena/Enoto Znesek 8. Zidarska dela za vgradnjo novih vrat na novi višini: povečanje odprtine po višini za 17 cm z rušenjem preklade in opečnega zidu deb. 25 cm, vgradnja nove preklade, grobi in fini omet odprtine in prilagoditev zidarske odprtine novih vrat. kpl. 2,00 9. Beljenje sten in stropa s poldisperzijsko barvo v 2 slojih s predhodnim popravilom poškodovanih mest. m2 110,00 SKUPAJ nadzorni in elektro prostor : EUR 2. AKU PROSTOR 1. Oplesk obstoječih kovinskih vrat z brušenjem stare podlage: temeljni in finalni oplesk. m2 7,00 2. Beljenje sten in stropa s poldisperzijsko barvo v 2 slojih s predhodnim popravilom poškodovanih mest. m2 14,00 SKUPAJ AKU prostor: EUR 3. PROSTOR ZA KROMATOGRAF 1. Odstranitev keramične obloge: a. - odstranitev stenske klinker keramične obloge m2 12,00 b. - odstranitev talne keramične obloge. m2 7,00 2. Odstranitev (štemanje) temelja za diesel agregat v višini ca. 25 cm z odrezom armature. m3 0,30 3. Grobi in fini omet sten po odstranjeni keramični oblogi. m2 12,00 4. Izdelava armiranega estriha za finalni epoksi tlak - estrih deb. 6 cm. m2 7,00 5. Odštemanje LTŽ pokrovov jaškov 60x60 cm in ponovna vgradnja na novo višino finalnega tlaka. kos 2,00 List: 22/66

23 Poz. Opis Enota Količina Cena/Enoto Znesek 6. Kompletna izdelava epoksi samorazlivnega tlaka deb. 3-4 mm v barvi po izbiri naročnika. Elektroprevodni tlak z bakreno mrežico z upornostjo 10-8 ohmov. m2 7,00 7. Beljenje sten v poldisperzijski barvi v dveh slojih. Barva po izbiri naročnika. m2 40,00 8. Preureditev vrat v vrata neiskreče izvedbe: vgradnja medeninastih zatičev v ključavnico, vgradnja tesnilne gume v vratne okvirje. Enokrilna vrata. kpl. 1,00 9. Oplesk obstoječih kovinskih vrat z brušenjem stare podlage: temeljni in finalni oplesk. m2 7, Kompletna izdelava prezračevalnega kanala za odvod zraka skozi streho: cev 250 mm dolžine ca. 3 m iz nerjavnega jekla, toplotno izolirana priti kondenzu z mineralno volno deb. 3 cm in zaščitnim ovojem iz nerjavne pločevine. Cev ima na vrhu zaščitno kapo proti padavinski vodi in mrežico proti mrčesu. Dela obsegajo kompletno izdelavo odvoda, izrez strešne kritine iz trapezne pločevine, fiksiranje v strešno konstrukcijo, protikorozijsko zaščito, izdelavo strešne obrobe iz pločevine v barvi in kvaliteti strehe itd. kpl. 1, Izdelava vrtin (lukenj) v armirano betonskih konstrukcijah (stene) za prehode inštalacij. Izmera po a. - vrtina premera 100 mm m1 0,50 b. - vrtina premera 80 mm m1 0,50 c. - vrtina premera 50 mm m1 1, Tesnitev stika na prehodu inštalacij med inštalacijskim vodom (novim in obstoječim) in betonsko steno s trajno elastičnim tesnilnim negorljivim kitom kvalitete kot Hilti ognjeodporna tesnilna masa tip CP 601S. Cena vključuje tudi izdelavo pravilne rege v skladu z navodili proizvajalca (npr. širine 1 cm in globine 2 cm). Izmera po dolžini tesnjene rege. m1 4,00 SKUPAJ prostor za kromatograf: EUR List: 23/66

24 Poz. Opis Enota Količina Cena/Enoto Znesek 4. SANACIJA NOTRANJIH STENSKIH POVRŠIN NADZORNEGA OBJEKTA (Pisarna) Sanacija notranjih stenskih površin: Obseg sanacije določi naročnik na licu mesta. Količine so ocenjene. 1. Odbijanje poškodovanega ometa od vlage z odvozom odpadkov na stalno deponijo. Odstrani se poškodovani del ometa in dodatno še ca. 30 cm. m2 10,00 2. Izdelava novega sušilnega ometa kot npr. Hydroment sušilni omet. Izdelati v skladu z navodili proizvajalca ometa: "Stari omet, premaze in ostale nanose moramo popolnoma odstraniti do predpisane višine. Malto iz fug, ki je praviloma polna soli, izpraskamo do globine 1-2 cm. Ostanke malte do čistega odstranimo z žično krtačo. Prašne delce odstranimo z izpihovanjem." m2 20,00 3. Beljenje sten v poldisperzijski barvi v dveh slojih. Barva po izbiri naročnika (bela, RAL 9010). m2 120,00 SKUPAJ sanacija notranjih stenskih površin NO: EUR 5. SANACIJA STREHE NADZORNEGA OBJEKTA 1. Demontaža pločevinaste kritine in odvoz na deponijo (evidenčni list) kompletno z demontažo strelovoda, slemenjakov, snegobranov, žlebov in odtokov m2 140,00 2. Dobava in montaža pločevinaste kritine (pocinkana Fe trapezna pločevina, deb. min. 0,6mm s protikondenčnim obrizgom v čokoladno rjavi barvi (vijaki-zvezdaste podložke) m2 140,00 3. Izdelava in montaža Fe kapne obrobe pri žlebu v barvi kritine m2 20,60 4. Izdelava in montaža čelne Fe obrobe v barvi kritine m1 11,00 5. Izdelava in montaža Fe slemena v barvi kritine m1 11,00 6. Izdelava in montaža žlebov (r.š. 33cm) in odtočnih cevi kompletno s koleni (4) v barvi kritine m1 29,00 7. Priklop obstoječih strelovodov na kritino (zvezdaste podložke) kos 8,00 List: 24/66

25 Poz. Opis Enota Količina Cena/Enoto Znesek 8. Dobava in montaža pločevinaste kritine (pocinkana Fe trapezna pločevina, deb. min. 0,6mm s protikondenčnim obrizgom in s stranskimi obrobami. m2 40,00 9. Izdelava in montaža Fe dimniških obrob Q150 kos 3, Zamenjava dotrajane lesene palične konstrukcije z novimi deskami m3 0, Izdelava in montaža linijskega snegobrana. m1 40, Izdelava in montaža vrat, dostop na podstreho (0,70 x 1,20 m) kos 1,00 SKUPAJ sanacija strehe nadzornega objekta: EUR List: 25/66

26 Naročnik: Objekt: PLINOVODI d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok ELEKTRO DELA Poglavje 2.0 List: 26/66

27 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.1 Katodna zaščita Št. Material oz. delo Količina Enota 1. Dobava in polaganje kabla NYY 1x16 mm2 v zaščitni cevi m 2. Dobava in polaganje kabla NYY 1x4 mm2 v zaščitni cevi. 340 m 3. Dobava in polaganje kabla NYY 4x2,5 mm2 v zaščitni cevi. 270 m 4. Dobava in polaganje kabla NYY 4x4 mm2 v zaščitni cevi. 510 m 5. Dobava in montaža kabla H07V-K, 00 1x35 mm2 v zaščitni cevi. 210 m 6. Dobava in montaža kabla H07V-K, 00 1x16 mm2 v zaščitni cevi. 250 m 7. Dobava in montaža zaščitne cevi Φ=63mm 600 m 8. Izdelava globinskega anodnega ležišča, globine 25m z vgradnjo 10 Fe/Si anod, koksa, betonske cevi Φ=30cm, dolžine 1m, s pokrovom, komplet s kabli. 4 kpl 9. Dobava in montaža prostostoječe omarice INOX dim. 600x1000x320mm, NP-Rogatec komplet s temeljem, z izkopom in zasutjem, v zaščiti IP67, in vgrajeno naslednjo opremo: -v omaro se montira obstoječa postaja katodne zaščite, ki se nahaja v nadzornem objektu -vtičnica za montažo na DIN letev 1 kos -vrstne sponke s podnožjem cevne varovalke 2 kos -vrstne sponke -V omarici je potrebno trajno oštevilčiti vse kable, ter na obeh koncih žice za ožičenje. Načelni plošči je potrebno montirati trajne napisne tablice. 10. Dobava in montaža prostostoječe omarice INOX dim. 600x1000x320mm, MO-1 komplet s temeljem, z izkopom in zasutjem, v zaščiti IP67, in vgrajeno naslednjo opremo: -v omaro se montira naslednja obstoječa oprema iz obstoječe omare MO-1, ki se nahaja v nadzornem objektu, v naslednjem obsegu: merilnega senzorja za nadzor katodne zaščite MiniTrans, komplet z napajalnikom, baterijo, anteno in MiniControl modulom, ter priklopom. -vtičnica za montažo na DIN letev -vrstne sponke s podnožjem cevne varovalke -vrstne sponke -V omarici je potrebno trajno oštevilčiti vse kable, ter na obeh koncih žice za ožičenje. Na čelni plošči je potrebno montirati trajne napisne tablice, vezalne sheme. 11. Dobava in montaža prostostoječe omarice INOX dim. 600x1000x320mm, MO-2, komplet s temeljem, z izkopom in zasutjem, v zaščiti IP67, in vgrajeno naslednjo opremo: -prenapetostna zaščita PLPro 40A 1 kos 2 kos 2 kos -priprava in priklučitev sponk, merilnega mesta za ER coupon Metricoor 500mm 2 kos -priprava in priklučitev sponk, merilnega mesta za ER coupon Metricoor 100mm 2 kos -priprava in priklučitev sponk, merilnega mesta za merilno sondo STELTH 2 kos -vtičnica za montažo na DIN letev -vrstne sponke s podnožjem cevne varovalke -vrstne sponke -V omarici je potrebno trajno oštevilčiti vse kable, ter na obeh koncih žice za ožičenje. Na čelni plošči je potrebno montirati trajne napisne tablice, vezalne sheme. 12. Dobava in montaža prostostoječe omarice INOX dim. 600x1000x320mm, MO-3, komplet s temeljem, z izkopom in zasutjem, v zaščiti IP67, in vgrajeno naslednjo opremo: 1 kos 2 kos -priprava in priklučitev sponk, merilnega mesta za ER coupon Metricoor 500mm 1 kos -priprava in priklučitev sponk, merilnega mesta za ER coupon Metricoor 100mm 1 kos -priprava in priklučitev sponk, merilnega mesta za merilno sondo STELTH 1 kos -vtičnica za montažo na DIN letev 1 kos -vrstne sponke s podnožjem cevne varovalke -vrstne sponke -V omarici je potrebno trajno oštevilčiti vse kable, ter na obeh koncih žice za ožičenje. Na čelni plošči je potrebno montirati trajne napisne tablice, vezalne sheme. Cena/ Enoto Znesek List: 27/66

28 Št. Material oz. delo Količina Enota Cena/ Enoto Znesek 13. Dobava in montažata ER coupon Metricoor 500mm, komplet s izkopom in zasutjem. 4 kpl 14. Dobava in montažata ER coupon Metricoor 100mm, komplet z izkopom in zasutjem. 4 kpl 15. Dobava in montaža trajne merilne sonde STELTH, komplet z izkopom in zasutjem. 3 kpl 16. Demontaža obstoječe merilne omarice katodne zaščite, komplet z odvozom na ustrezno deponijo. 2 kpl 17. Premontaža obstoječe opreme, iz obstoječe merilne omarice v novo omaro. 18. Merilno poročilo. 19. Meritve specifične upornosti zemljine in določitve Ph vrednosti na lokaciji anodnega ležišča, ter na lokacijah merilnih mest. Meritve se izvedejo za zemljino na globini plinovoda. 2.1 SKUPAJ EUR List: 28/66

29 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.2 Preskrba z električno energijo Št. Material oz. delo Količina Enota 1. Dobava in polaganje kabla na kabelske police, v kineto in delno uvlečenje v cevi v zemlji - NYY-O 4x50mm2 180 m - NYY-J 1x25mm2 180 m 2. Dobava in montaža prostostoječe priključno merilne omarice +NE, izdelane iz nerjaveče pločevine INOX, okvirnih dimenzij (ŠxVxG) 500x1000x320 mm, komplet s AB podstavkom, v zaščiti min. IP43, komplet ožičenjem z merilno in varovalno opremo: - horizontalni varovalčni ločilnik velikosti 00 (NV 160 A) 1 kpl - taljivi varovalni vložek NV 80 A, kot npr. Izlake 3 kos - odvodnik prenapetosti razreda 1 1 kpl - direktni trifazni dvosmerni števec delovne energije z notranjo uro, r=2(iec) ali A (MID), 400 V, 5-85 A, z 1 ustreznim komunikacijskim vmesnikom; kpl - drobni montažni material, ožičenje, zbiralke, nosilci zbiralk, števčna plošča, priključne sponke, mehanska pregrada, tipka za ponovni vklop, označevalni material ipd. - parametriranje in zagon merilne opreme Opombe: - tip priključno merilne omarice in tip merilno krmilnih naprav je potrebno prilagoditi zahtevam podanih v soglasju za priključitev, - omarica in oprema mora biti skladna s Sistemskimi obratovalnimi navodili za distribucijsko omrežje električne energije (Ur. l. RS 41/2011), - merilno krmilne naprave morajo biti skladne z veljavnim Naborom merilne opreme, SODO, - priključno merilna omarica mora biti izvedena v skladu z upravljalcem distribucijskega omrežja električne energije 3. Dobava in montaža novega električnega razdelilnika +NF, iz nerjavne pločevine, sestavljenega iz omare dimenzij: 1000x2000x400mm na podstavku višine 100mm, prostostoječe izvedbe, mehanske zaščite IP55, z dvojnimi vrati, z naslednjo elektro opremo: - stikalo 1-0-2(mreža-agregat), 100A, kot npr. Eaton - stikalo 1-0-2, 100A, kot npr. Eaton - stikalo 1-0-2, 16A, kot npr. Eaton - stikalo s ključem 100A, kot npr. Eaton - stikalo 0-1, 100A, kot npr. Eaton - stikalo 0-1, 16A, kot npr. Eaton - FID stikalo 4 polno 100A 0.3A z modulom za avtomatski ponovni vklop, kot npr. Eaton - instalacijski odklopnik 3p-D 40A, 15kA, kot npr. Eaton - instalacijski odklopnik 3p-C 25A, 15kA, kot npr. Eaton - instalacijski odklopnik 3p-C 20A, 15kA, kot npr. Eaton - instalacijski odklopnik 3p-C 16A, 15kA, kot npr. Eaton - instalacijski odklopnik 3p-C 10A, 15kA, kot npr. Eaton - instalacijski odklopnik 3p-C 4A, 15kA, kot npr. Eaton - inštalacijski odklopnik 1p-C 25A, 15kA, kot npr. Eaton - inštalacijski odklopnik 1p-C 20A, 15kA, kot npr. Eaton - inštalacijski odklopnik 1p-C 16A, 15kA, kot npr. Eaton - inštalacijski odklopnik 1p-C 10A, 15kA, kot npr. Eaton - inštalacijski odklopnik 1p-C 6A, 15kA, kot npr.eaton - inštalacijski odklopnik 1p-C 4A, 15kA, kot npr. Eaton - stikalo za preizkus varnostne razsvetljave, 10A, kot npr. Eaton 1 kos 1 kos 1 kos 1 kos 1 kos 1 kos 1 kos 3 kos 3 kos 2 kos 8 kos 3 kos 2 kos 2 kos 3 kos 38 kos 32 kos 9 kos 3 kos 1 kos - PKZ01 35A, 1,6-2,5A v kompletu s kontaktorji in releji (signalizacija), kot npr. Eaton 4 kos - rele kontrole faz, kot npr. Eaton 1 kos - odvodnik prenapetosti 275 V,AC, 5 ka, tip: DGTNS230400, kot npr. DEHN 1 kos - kontaktor, 16A, kot npr. Eaton 4 kos - kontaktor, 100A, kot npr. Eaton 1 kos - vgradna bela signalna svetilka RMQ Titan z LED diodo, za napetost 230V, za montažo na DIN letev, kot npr. Eaton 4 kos - fluo svetilka s stikalom, 20 W, 230 V,AC, s stikalom na vratih 1 kos - enofazna vtičnica za montažo na letev 16 A, 230 V,AC 1 kos Cena/ Enoto Znesek List: 29/66

30 Št. Material oz. delo Količina Enota Cena/ Enoto Znesek - trifazna vtičnica za montažo na letev 16 A, 400 V, AC, (okrogla) - foto rele s sondo, V AC, 16A, 2300W, SRSD1NO, kot npr. Eaton - N, PE letev - priključne vrstne sponke (L1,L2,L3,N,PE) - Vrstne sponke Baker za zbiralnice, plastični kanali, uvodnice, ožičenje, gravirane napisne ploščice, drobni material, označitveni material 4. Dobava in montaža novega električnega razdelilnika +NF-U, iz nerjavne pločevine, sestavljenega iz omare dimenzij: 800x2000x400mm na podstavku višine 100mm, prostostoječe izvedbe, mehanske zaščite IP55, enojnimi vrati, z naslednjo elektro opremo: 1 kos 1 kos - stikalo 0-1,40A, za montažo na letev, kot npr. Eaton - instalacijski odklopnik 3p-C 16A, 15kA, kot npr. Eaton - instalacijski odklopnik 3p-C 10A, 15kA, kot npr. Eaton - instalacijski odklopnik 3p-C 4A, 15kA, kot npr. Eaton - inštalacijski odklopnik 1p-C 16A, 15kA, kot npr. Eaton - inštalacijski odklopnik 1p-C 10A, 15kA, kot npr. Eaton - inštalacijski odklopnik 1p-C 6A, 15kA, kot npr. Eaton - inštalacijski odklopnik 1p-C 4A, 15kA, kot npr. Eaton 25 kos 3 kos 1 kos 21 kos 14 kos 2 kos 1 kos - PKZ01 35A, 1,6-2,5A v kompletu s kontaktorji in releji (signalizacija), kot npr. Eaton 5 kos - rele kontrole faz, kot npr. Eaton 1 kos - odvodnik prenapetosti 275 V,AC, 5 ka, tip: DGTNS230400, kot npr. DEHN 1 kos - vgradna bela signalna svetilka RMQ Titan z LED diodo, za napetost 230V, kot npr. Eaton 4 kos - fluo svetilka s stikalom, 20 W, 230 V,AC, s stikalom na vratih 1 kos - enofazna vtičnica za montažo na letev 16 A, 230 V,AC 1 kos - N, PE letev - priključne vrstne sponke (L1,L2,L3,N,PE) - Vrstne sponke Baker za zbiralnice, plastični kanali, uvodnice, ožičenje, gravirane napisne ploščice, drobni material, označitveni material OPOMBA: Razdelilnik je potrebno kvalitetno označiti s trakom širine 5cm zelene barve, ki poteka od spodnjega levega kota do desnega zgornjega kota, kar pomeni, da gre za napajanje iz UPS-a. 5. Dobava in montaža naprave za neprekinjeno napajanje z električno energijo UPS naslednjih karakteristik: UPS 18kVA/kW 3 fazni vhod, 3 fazni izhod, VHOD: 400V, 50/60 HZ ± 10%, >0.99/<3% IZHOD: 400V, 50/60 HZ ± 10%, preobremenitev 125% 10min, 150% 1min izkoristek v ON-line delovanju do 96%, baterije morajo biti zaprtega tipa, "long-life" + 60 min. 10 let, razporejene v maksimalno dve paralelni liniji, tip Dryfit A620/750 nivo hrupa ne sme presegati 50 db (na 1 m od vira) naprave morajo biti v ON-line izvedbi itn vgradnja močnostnega stikala 40A za brezprekinitveni preklop iz UPS na mrežo. 6. Dobava in montaža dizel agregata za rezervno napajanje, na jeklenem podnožju z antivibracijskimi amortizerji, dnevnim rezervoarjem za gorivo, s stikali za avtomatsko zaustavitev v primeru visoke temperature in nizkega nivoja ali tlaka olja, naslednjih karakteristik: moč 60 kva (48kW) 400 V, 50Hz z priborom za avtomatksi preklop mreža/dea in zagon agregata gorivo:dizel v ustreznem protizvočnem ohišju za montažo na prostem zvočno izoliran z dvevnim rezervarjem za gorivo kapacitete za 8 ur delovanja pri 100% obremenitvi glušnik zvoka za izpuh z vsem potrebnim priborim za daljinsko upravljanje agregata program za daljinski nadzor (Windows) izvod dokumentacije(original in prevod), EU certifikati (Atesti), in merilne listine Agreat in programska oprema morata biti izvedena tako, da odgovarjta obstoječemu sistemu vzdrževanja in jih je mogoče povezati na obstoječi nadzorni sistem za agregate. 7. Dobava in montaža iskrišča TSF 50 SWISS, kot npr. Leutron. 8. Demontaža obstoječega napajalnega kabla, komplet z odvozom na ustrezno deponijo. List: 30/66

31 Št. Material oz. delo Količina Enota Cena/ Enoto Znesek 9. Demontaža obstoječe prikjlučne merilne omarice električne energije, komplet z odvozom na ustrezno deponijo. 10. Demontaža obstoječga razdelilna +NF in odvoz na ustrezno deponijo. 11. Polaganje in prikjlučitev (zamenjava) napajalnega kabla od transformatorske postaje distribucijskega podjetja električne energije do priključne merilne omarice, v dolžini 95 m, v skladu z navodili upravljalca distribucijskega podjetja, izdanimi za povečanje priključnih varovalk na priključnem mestu, skupaj z zemeljskimi deli. 12. Priključitev NN napajalnega kabla za napajanje MMRP v priključno merilni omarici +NE. 13. Zagotovitev prisotnosti nadzora pristojnega elektrodistribucijskega podjetja v času izvajanja del. 14. Ureditev in pridobitev soglasja za priključitev, pogodbe o priključitvi, nadzor nad izdelavo priključka s strani upravljalca distribucijskega omrežja, priključitev merilnega mesta na omrežje. 15. Izdelava tesnenja prehodov kablov v kabelski kanalizaciji, v jaških s tipskimi elementi. 16. Manjša gradbena dela (vrtanje odprtin v steni, ). Opomba: Vsa gradbena in geodetska dela, ki so potrebna pri polaganju NN kabla in postavitvi priključno merilne omarice, so zajeta v gradbenem delu projekta. 2.2 SKUPAJ EUR List: 31/66

32 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.3 Mala moč in razsvetljava Št. Material oz. delo Količina Enota 1. Dobava in polaganje kabla na kabelske police, v kineto in delno uvlečenje v cevi v zemlji: - NYY-O 4x25 mm2 70 m - NYY-J 1x16 mm2 70 m - NYY-J 5x10 mm2 210 m - NYY-J 5x4 mm2 80 m - NYY-J 3x4 mm m - NYY-J 5x2.5 mm2 380 m - NYY-J 3x2.5 mm2 980 m - NYY-J 3x1.5 mm2 450 m 2. Dobava in montaža kabelskih polic komplet s pritrdilnim, spojnim priborom in pokrovi, v nerjavni izvedbi V4A -PK50 30 m -PK m -PK m -PK m 3. Dobava in montaža cevi PN toge in pregibne od fi=18 do fi=35mm, komplet s koleni. 90 m 4. Dobava in monža zaščitnih nerjavnih kovinskih inštalacijskih cevi, od fi=18 do fi=35mm, za zaščito kablov komplet s pritrdilnim materialom. 125 m 5. Dobava in montaža dvoprekatnega instalacijskega kanala v beli barvi RAL9010, 170/72mm, komplet, kot npr. ELBA: 25 m - s tipskimi pokrovi in prirobnicami za montažo elementov - s tipskimi elementi za spajanje, koleni, zaključnimi elementi, elementi za pritrditev kablov in kovinskimi pregradami - in drugim potrebnim drobnim tipskim priborom za montažo 6. Dobava in montaža enofazne vtičnice, DVOJČEK, 16A, 230 V AC z zaščitnim kontaktom, s predvidenim mestom za oznako, za montažo v instalacijski kanal, bele barve priključena na splošno napajanje, kot npr. ELBA. 10 kos 7. Dobava in montaža enofazne vtičnice, DVOJČEK, 16A, 230 V AC z zaščitnim kontaktom, s predvidenim mestom za oznako, za montažo v instalacijski kanal, zelene barve priključena na splošno napajanje, kot npr. ELBA. 10 kos 8. Dobava in montaža enofazne nadometne vtičnice 16A 230V AC, IP44, z zaščitnim kontaktom, in s predvidenim mestom za oznako, prikjučena na splošno napajanje, kot npr. GEWISS. 6 kos 9. Dobava in montaža trifazne nadometne vtičnice 16A 230V AC, IP44, z zaščitnim kontaktom, in s predvidenim mestom za oznako, prikjučena na splošno napajanje, kot npr. GEWISS. 5 kos 10. Dobava in montaža viseče svetilke v LED izvedbi, tip EVA-5060, 12W, za nadometno montažo, za montažo v cono 2 eksplozivne ogroženosti, IP66, komplet z obešalnim priborom, kot npr. Cortem Group. 7 kpl 11. Dobava in montaža nadgradne LED svetilke, 31W, za nadometno montažo, za montažo v cono 2 eksplozivne ogroženosti, IP66, komplet s pritrdilnim materialom, kot na primer nd866 12L42, kot npr. Schuch. 2 kpl 12. Dobava in montaža nadgradne LED svetilke, 3400lm, 31W, 840 FO, IP20, za nadometno montažo, komplet s priborom za montažo na strop. Svetilka namenjena za montažov v nadzorni prostor in pisarno v nadzornem objektu. 7 kpl 13. Dobava in montaža nadgradne LED svetilke, 4290lm, 36W, 840 FO, IP66, za nadometno montažo, komplet s priborom za montažo na strop. Svetilka namenjena za montažo v AKU in elektro prostor v nadzornem objektu. 4 kpl 14. Dobava in montaža podometni stikal 250V, 10A, IP20, s predvidenim mestom za oznako, s priborom za montažo, Jung: - navadno - serijsko 15. Dobava in montaža nadometnih stikal 250V, 10A, IP44, s predvidenim mestom za oznako, s priborom za montažo, kot npr. Gewiss: - navadno 16. Dobava in montaža eksplozijsko varnih instalacijskih stikal 250 V, 16 A, EEx de IIC T6 (fa. COOPER Crouse- Hinds ali druga oprema enake ali boljše kvalitete): 2 kpl 2 kpl 3 kpl - navadno GHG R kos 17. Dobava in montaža inverterske klimatske naprave, hladilna/ogrevalna moč 2,5/3,2kW, energijski razred A. Naprava predvidena za montažo v obstoječi elektro prostor. 18. Dobava, montaža in izdelava prehodov - barier za kable iz neex v EX prostore, kot npr. ROXTEC EX SEALING SYSTEM, ROXTEC, v AB kabelskem jašku, za prehod naslednjega števila kablov: 3 kpl -presek kabla Φ12,9mm (tip kabla NYY-J 3x2,5mm2) 5 kos Cena/ Enoto Znesek List: 32/66

33 Št. Material oz. delo Količina Enota 19. Dobava, montaža in izdelava prehodov - barier za kable iz neex v EX prostore, kot npr. ROXTEC EX SEALING SYSTEM, ROXTEC, v AB steni, za prehod naslednjega števila kablov, komplet s pripravo ustrezne odprtine: -presek kabla Φ12mm (tip kabla NYY-J 3x1,5mm2) 4 kos -presek kabla Φ12,9mm (tip kabla NYY-J 3x2,5mm2) 4 kos 20. Dobava in montaža razdelilne doze, za motažo v cono 2 ekplozijske ogorženosti, kot npr. Bartec 5 kos Cena/ Enoto Znesek 2.3 SKUPAJ EUR List: 33/66

34 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.4 Servisna razsetljava na platoju Št. Material oz. delo Količina Enota 1. Dobava in polaganje kabla na kabelske police, v kineto in delno uvlečenje v cevi v zemlji: - NYY-J 3 x 4 mm m - NYY-J 3 x 10 mm m - NYY-J 5 x 4 mm m - NYY-J 5 x 25 mm m 2. Dobava in montaža električnega razdelilnika EO-ZR, INOX omara dimenzij 600x1000x320mm, na betonskem podstavku, mehanske zaščite IP66, enojnimi vrati, z naslednjo elektro opremo: - glavno stikalo 3- polno, 40A, s priborom za montažo na DIN-letev, kot npr. Eaton 1 kos - preklopno stikalo 1-polno, 16A, s priborom za montažo na DIN-letev, kot npr. Eaton 1 kos - odmično stikalo 1-polno, 16A, s priborom za montažo na DIN-letev, kot npr. Eaton 10 kos - stikalo s ključem 16A, kot npr. Eaton 1 kos - instalacijski odklopnik 3p-C 6A, 15kA, kot npr.eaton 1 kos - instalacijski odklopnik 1p-C 16A, 15kA, kot npr. Eaton 6 kos - instalacijski odklopnik 1p-C 10A, 15kA, kot npr. Eaton 8 kos - instalacijski odklopnik 1p-C 6A, 15kA, kot npr. Eaton 1 kos - odvodnik prenapetosti 275 V,AC, 5 ka, kot npr. DEHN 1 kos - foto rele s sondo, V AC, 16A, 2300W, SRSD1NO, kot npr. Eaton 1 kos - vgradna bela signalna svetilka RMQ Titan z LED diodo, za napetost 230V, za montažo na DIN-letev, kot npr. Eaton 4 kos - fluo svetilka s stikalom, 20 W, 230 V,AC, s stikalom na vratih - enofazna vtičnica za montažo na letev 16 A, 230 V,AC - priključne vrstne sponke (L1,L2,L3,N,PE) - Vrstne sponke Baker za zbiralnice, plastični kanali, uvodnice, ožičenje, gravirane napisne ploščice, drobni material, označitveni material Dobava in montaža svetilke v LED izvedbi, kot npr. tip Streetlight 20micro LED, SL20 micro, IP66, za zunanjo montažo na steber. (5XB13C2B108B) 4. Dobava in montaža svetilke v LED izvedbi (reflektor), kot npr. tip FL 20 MIDI SITECO, s sistemsko močjo 163W, 5XA7682D1B2A, komplet s priborom za montažo na nasilec za štiri svetila. 5. Dobava in montaža vroče pocinkanega razsvetljavnega stebra višine 8 m s konzolami za 4 reflektorje, komplet s siderno ploščo z vijaki in priborom za priključitev reflektorjev. 6. Dobava in montaža vroče pocinkanega razsvetljavnega stebra višine 8 m s konzolami za 2 reflektorja, komplet s siderno ploščo z vijaki in priborom za priključitev reflektorjev. 7. Dobava in montaža vroče pocinkanega razsvetljavnega stebra višine 6 m s konzolo, komplet s siderno ploščo z vijaki in priborom za priključitev reflektorjev. 2 kpl 10 kpl 2 kos 1 kos 2 kpl 8. Izdelava priključkov stebrov in kandelabrov na zunanjo ozemljilno mrežo. Cena/ Enoto Znesek 2.4 SKUPAJ EUR List: 34/66

35 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.5 Zaščita pred delovanjem strele in izenačevanje potencialov Št. Material oz. delo Količina Enota Cena/ Enoto Znesek 1. Dobava in montaža pocinkanega valjanca FeZn 25x4mm, brez gradbenih del, komplet spojnim in pritrdilnim materialom ter antikorozijsko zaščito. 2. Dobava in montaža Rf ploščati vodnik Rf 30x3,5 mm, brez gradbenih del, komplet s spojnim in pritrdilnim materialom ter antikorozijsko zaščito 3. Dobava in polaganje električnega vodnika za izenačitve potenciala: 960 m 310 m - H07V-K, 00 1x6 mm m - H07V-K, 00 1x16 mm m - H07V-K, 00 1x25 mm m 4. Dobava in montaža Cu pletenice 35 mm 2 za premostitve izolirnih spojev raznih cevovodov in prezračevalnih kanalov. 150 m Montaža na drog razsvetlajve 5. Dobava in montaža izolirnega nosilnega droga (kompozit/al) 4,7m z lovilno palico in itegriranim HVI vodnikom 10m, kot npr. Dehn. 3 kos 6. Dobava in montaža pritrdilnih elementov nosilnega droga za ploščate/okrogle kovinske konstrukcije, pokončni, z zateznim trakom. 9 kos 7. Dobava in montaža nosilcev HVI vodnika z zateznim trakom za okrogle konstrukcije, nerjaveče jeklo, kot npr. Dehn 36 kos 8. Dobava in montaža merilnega mesta (izoliran spoj Zn/Rf), kot npr. Dehn 5 kos 9. Dobava in montaža omarice za izenačevanje potencialov (IP), izdelane iz pločevine, v eksplozijsko varni izvedbi, komplet z vgrajeno Cu zbiralnico. 3 kpl 10. Spoji valjanca in legure s kovinskimi deli. 80 kos 11. Drobni montažni material, nepredvidena dela. (obračun po dejanskem stanju). 5 % 12. Povezava krožnega ozemljila na obstoječo ozemljitveno mrežo kompleksa. 2 kpl 13. Dobava materiala in izdelava priključka ozemljitvene mreže na ograjo platoja s tipskim spojnim materialom na vsakih 10m (antikorozijska zaščita ograje se ne sme poslabšati). 30 kos 14. Dobava materiala in izdelava ozemljitev stebrov in kandelabrov zunanje razsvetljave, z galvansko povezavo na obstoječi ozemljitveni sistem. 5 kpl 15. Dobava in montaža spojev valjanca na razne ostale kovinske konstrukcije, komplet s spoji in z antikorozijsko zaščito. 60 kos 16. Dobava in montaža različnih jeklenih profilov za pomožne konstrukcije za polaganje kablov 80 kg 17. Dobava in montaža zbiralnic za izenačevanje potencialov z montažo na prostem, tip , z vijaki in nerjavečimi podpornimi konzolami, kot npr. Dehn. 5 kpl 18. Dobava in montaža zbiralnic za izenačevanje potencialov z montažo na prostem, tip , z vijaki in nerjavečimi podpornimi konzolami, kot npr. Dehn. 5 kpl 19. Dobava in montaža glavne zbiralke za izenačevanje potencialov. 20. Priključitev zbiralnic za izenačevanje potencialov na ozemljitveno mrežo. 21. Izvedba ozemljitve prevodnega tlaka. 22. Izveba ozemljitve novega dvojnega poda v nadzornem prostoru. 23. Izvedba ozemljitve vseh kovinskih mas s povezavno na obstoječi ozemljitveni sistem. 15 kpl 24. Popravilo pri gradnji poškodovanih obstoječih ozemljil in izenačevanja potencialov. 2.5 SKUPAJ EUR List: 35/66

36 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.6 Nadzorno krmilni sistem Št. Material oz. delo Količina Enota 1. Samo vgradnja dveh novih omar za nadzorni sistem, dimenzij 60x100x200, komplet ožičeni in stestirani, vgradnja v nadzorni objekt (nadzorna soba). 2 kpl 2. Razvod in priklop elektro kablov ter instrumentacijskih kablov od NO do elektromotornih pogonov na glavnih kr. pipah potrebnih za preklop smeri pretoka plina. 8 kpl 3. Razvod in priklop elektro kablov ter instrumentacijskih kablov od NO do elektromotornih pogonov na obtočnih kr. pipah glavnih pip potrebnih za preklop smeri pretoka plina. 3 kpl 4. Prilagoditev obstoječe RTU naprave: - prilagodi se komunikacijski protokol Modbus TCP/IP od RTU-ja do naprav v polju/nadzorni sobi, ki komunicirajo z RTU-jem. Na RTU-ju se razširi: - za potrebe SM tri (3) DI za detekcije stanja jeklenk (PRAZNO/POLNO) - doda dva (2) ožičena signala DI (za požarno centralo) - doda dva (2) ožičena signala DI (za detekcijo plina) Naprave, ki so priključene na RTU preko mrežnega stikala: - 1x kromatograf (Modbus TCP/IP) - 1x rosišče (Modbus TCP/IP) - 2x FC1 korektor (Flow Computer) (Modbus TCP/IP) - 1x PLC Eurotherm (Modbus TCP/IP) 5. Dobava in montaža napajalnega sistema in baterij napajalnega sistema kapacitete 750 Ah oznake A620/750, komplet z omaro z baterijami, itd portno stikalo primerljivega tipa s funkcionalnostjo kot npr. 'MikroTik Cloud Router Switch G-1S- IN', napajanje 24VDC. 1 kos Cena/ Enoto Znesek 2.6 SKUPAJ: EUR List: 36/66

37 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.7 Instrumentacija Št. Material oz. delo Količina Enota Cena/ Enoto Znesek 1. Dobava in montaža omare za RTU,TK, dimenzij 60x80x200, komplet z opremo (nosilci 19 inch, organizatorji kablov, 230V vtičnice, police, patch paneli, oznake...) stestirano in ožičeno. 2 kpl 2. Dobava in polaganje kabla na kabelske police, v kabelsko kanalizacijo in v zaščitne cevi: - tip kabla Olflex EBCY 2x0,75 mm m - tip kabla Olflex 110CY 2x1,5 mm m - tip kabla Olflex 100 3x2,5 mm2 600 m - tip kabla Olflex 100 2x2,5 mm2 200 m - tip kabla Olflex EBCY 4x0,75 mm2 400 m - tip kabla Olflex 110CY 3G1,5 mm2 100 m 3. Dobava in montaža prenapetostnega odvodnika (v polju), DEHN, tip DPI CD EXD 24 M 50 kos 4. Dobava in montaža prenapetostnega odvodnika (v polju), DEHN, tip DPI CD EXI 24 M 70 kos 5. Dobava in montaža doze za vgradnjo DPI prenapetostnih odvodnikov, komplet s sponkami in pritrdilnim priborom (Izvedba doze v skladu z risbo: P4M2TV-7E9059; ogled načrta možen samo pri naročniku). 60 kpl - doza Exi za montažo enega ali dveh DEHNpipe, kot npr. BARTEC tip /6090, material: Aluminij siv, barva: podobna RAL 7001, design: s privijačenim pokrovom, dim: D=160 mm Š=160 mm V=90 mm, zaščita: IP 65, Ex-zaščita: II 2G Ex e ia IIC T6, certifikat: PTB 08 ATEX 1065, temperatura okolja: -20 C do +40 C, opremljena z: - 8x WDU2,5 mm2 sponka + 2WPE - 2x M20x1,5 modra uvodnica plastična na strani B - 2x M20x1,5 čep plastičen na strani B - 1x nosilec za DEHNpipe (2xM20x1,5) - doza Exe, kot npr. BARTEC tip /6090, material: Aluminij siv, barva: podobna RAL 7001, design: s privijačenim pokrovom, dim: D=160 mm Š=160 mm V=90 mm, zaščita: IP 65, Ex-zaščita: II 2G Ex e II T6, certifikat: PTB 08 ATEX 1065, temperatura okolja: -20 C do +40 C, Opremljena z: - 8x WDU2,5 mm2 sponka + 2WPE - 2x M20x1,5 uvodnica plastična na strani B - 2x M20x1,5 čep plastičen na strani B - 1x nosilec za DEHNpipe (2xM20x1,5) 6. Dobava in montaža razdelilne doze IP 55 z ATEX, modra z 4x Exi uvodnicami M16x1,5 za kabel premera 4-8 mm, 1 kos čep M16x1,5 in vgrajenimi 4 kos vrstne sponke 2,5 mm2 in 2 kos ozemljitvena sponka 2,5 mm". 15 kpl 7. Dobava in montaža kabelske police PK200 modre barve, komplet z montažnim in pritrdilnim materialom 30 m 8. Dobava in montaža kabelske police PK100, komplet z montažnim in pritrdilnim materialom 30 m 9. Dobava in montaža nosilnih stebričkov za uvod kablov in montažo doz DPI odvodnikov. Komplet s pritrditvijo, pokrovom, UV odpornimi zaščitnimi cevmi za kable, itd. Izvedba iz nerjavnega jekla v skladu z risbo P4M2TV- 7E9053 in P4M2TV-7E9054 (ogled načrta možen samo pri naročniku). 30 kpl 10. Dobava in montaža nosilnih stebričkov z izvedenim plinotesnjenjem, za uvod kablov in montažo doz DPI odvodnikov. Komplet s pritrditvijo, pokrovom, UV odpornimi zaščitnimi cevmi za kable, itd. Izvedba iz nerjavnega jekla v skladu z risbo P4M2TV-7E9053 in P4M2TV-7E9054 (ogled načrta možen samo pri naročniku). 30 kpl 11. Dobava in montaža raznih nerjavnih jeklenih profilov za montažo raznih merilnih pretvornikov 60 kg 12. Dobava in montaža merilnega pretvornika tlaka, z montažnim in pritrdilnim materialom 8 kos 13. Dobava in montaža naležnega trojnega temperaturnega tipala za direktno pritrditev na podzemni del cevovoda, komplet s pritrditvijo, priključno omarico. Priključni kabel z opletom. 5 kpl 14. Dobava in montaža temperaturnega tipala, komplet s pretvornikom za montažo v priključno glavo, brez zaščitne tulke 3 kos 15. Izdelava priključkov na merilnih pretvornikih in izvršnih elementih 16. Dobava, montaža in izdelava prehodov - barier za kable iz neex v EX prostore, kot npr. ROXTEC EX SEALING SYSTEM, ROXTEC 20 kpl 17. Omara za meritve za montažo računalnikov pretoka, dim. 60x80x200, steklena prednja vrata, z notranjim izvlečnim panelom 19", modularno polico za postavitev Pc-ja z vtičnico, patch paneli, organizator kablov, oznake.. (stestirano in ožičeno) 1 kos. 18. Preklopni galvanski ločilnik s tranzistorskim izhodom, kot npr. Turck MK15-12Ex0-PN/24VDC (za priklop impulznih dajalcev merilnika pretoka do FC) ali enakovredno 2 kos 19. Galvanski ločilnik za hart komunikacijo, kot npr. Turck IM33-11Ex-Hi/24VDC (za priklop merilnika tlaka in temperature do FC) ali enakovredno 2 kos 20. Izolacijski izhodni galvanski ločilnik, kot npr. PhoenixContact MCR-C-I/I-00-DC (za priklop analognega pretoka iz FC do RTU) ali enakovredno 4 kos 21. galvanski ločilnik, kot npr. PLC-BSC-24DC/21 + PhoenixContact art-nr (za povezavo digitalnega izhoda FC) ali enakovredno 2 kos 22. Razdelilna doza 800x750 mm Exi opremljena z uvodnicami 3xM16x1,5 (za montažo povezovalnega vodnika s konektorjem za pretok) 2 kos 2.7 SKUPAJ EUR List: 37/66

38 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.8 Kromatograf in meritev rosišča plina Št. Material oz. delo Količina Enota 1. Dobava in montaža novega električnega razdelilnika R-AP sestavljenega omare INOX dimenzij 800mmx800mmx300mm za nadometno montažo, mehanske zaščite IP55, z enojnimi vrati, s ključavnico, z vgrajeno sledečo elektro opremo: - 2 kos glavno stikalo A, T , Moeller - 1 kos vgradna bela signalna svetilka RMQ Titan z LED diodo, za napetost 230V, fa. kot npr. Moeller - 1 kos vgradna zelena signalna svetilka RMQ Titan z LED diodo, za napetost 230V, fa. kot npr. Moeller - 1 kos vgradna zelena signalna svetilka RMQ Titan z LED diodo, za napetost 24V DC, fa. kot npr. Moeller - 3 kos vgradna rdeča signalna svetilka RMQ Titan z LED diodo, za napetost 230V, fa. kot npr. Moeller - 1kos - FID stikalo 2 polno 20A 0.03A z modulom za avtomatski ponovni vklop, kot npr. Moeller - 2 kos - instalacijski odklopnik 1p-C 10A, s pomožnimi kontakti, 1NO+1NC, 10kA, kot npr. Moeller - 4 kos - instalacijski odklopnik 1p-C 10A, 10kA, kot npr.moeller - 1 kos - instalacijski odklopnik 1p-C 8A, 10kA, kot npr. Moeller - 9 kos - instalacijski odklopnik 1p-C 6A, 10kA, kot npr. Moeller - 2 kos - instalacijski avtomat 1p-C 4A, 10kA, kot npr. Moeller - 7 kos - instalacijski avtomat 1p-C 2A, 10kA, kot npr. Moeller - 2 kos - dvokanalni lastnovarni galvanski ločilnik, KFD2-SR2-Ex2.W, kot npr. P&F - 1 kos - kontaktor s pomožnimi kontakti, 230VAC, 2NO+1NC, DILM32-XHI + DILM32-XHI11, kot npr. Moeller - 3 kos - rele, 230VAC, 4NO, DILER-40, kot npr. Moeller - 1 kos - elektronski termostat - merilni pretvornik, ETC220, kot npr. BARTEC - 1 kos - odvodnik prenapetosti 275 V,AC, 5 ka, tip: DGTTS275, 2p, kot npr. DEHN - 1 kos fluo svetilka s stikalom, 20 W, 230 V,AC, s stikalom na vratih - 1kos enofazna vtičnica za montažo na letev 16 A, 230 V,AC - N, PE letev - Vrstne sponke, kot npr. Weidmueller Baker za zbiralnice, plastični kanali, uvodnice, ožičenje, gravirane napisne ploščice, drobni material, označitveni material 2. Dobava in polaganje kabla na kabelske police, v kineto in delno uvlečenje v cevi v zemlji: - NYY-O 2 x 4 mm2 40 m - NYY-J 3 x 4 mm2 40 m - NYY-J 3 x 2.5 mm2 240 m - NYY-J 3 x 1.5 mm2 60 m - NYY-O 2 x 1.5 mm2 60 m 3. Omara iz nerjavnega jekla, za signalizacijo in napajanje merilnikov, na konstrukciji z nadstreškom, dimenz. 80x80x30 cm) 1 kos 4. Povezava merilnikov z računalniki pretoka (kabli za eternet primerni v Ex), cca. 200m 8 kpl 5. Dobava in montaža tipala PTC za zunanjo montažo, komplet s pritrdilnim priborom za montažo na cevovod, kot npr. "Bartec" 3 kos 6. Dobava in montaža priključne doze DZ1 grelnega kabla 1 kos 7. Dobava in polaganje samoreguliranega grelnega kabla 20 W/m 50 m 8. Priključitev grelnega kabla 3 kos Cena/ Enoto Znesek 9. Dobava in montaža kovinskih togih in gibljivih cevi d=18 do 35 mm v nerjaveči izvedbi V4A. 15 kg 10. Razne kovinske konstrukcije iz nerjavečega jekla. 10 kg 11. Izdelava preboja in tesnjenja med Ex in neex delom objekta za elektroenergetske kable, kot npr. ROXTEC RM / S: 12. Izdelava preboja in tesnjenja med Ex in neex delom objekta za telekomunikacijske / krmilne kable, kot npr. ROXTEC RM / S: 13. Izdelava preboja in med Ex in neex delom objekta za elektroenergetske kable, kot npr. ROXTEC RS 31 + SLFRS 31 2 kpl 14. Dobava in montaža II 2 G Exd IIC uvodnic kot npr. fa.:cooper, tip: ADE 1F ISO ali ADE 1F NPT ustreznih dimenzij glede na tip dobave kromatografa in predvidenih kablov (dimenzij od fi 6 do 18 mm) 4 kos 15. Dobava in montaža II 2 G Exe II uvodnic kot npr. fa.:cooper, tip: CMDEL ISO ali CMDEL NPT ustreznih dimenzij glede na tip dobave omare za redukcijo plina in omare Fast Loop in predvidenih kablov (dimenzij od fi 6 do 18 mm) 2 kos 16. Dobava in izvedba zaščite telekomunikacijskih / krmilnih kablov v kromatografu z ustrezno zalivno maso. 17. Dobava in izvedba zaščite plinotesne zaščite neuporabljene cevi fi 110 mm pri jašku za kromatograf 18. Dobava in montaža vseh ostalih električnih elementov instalacijskih naprav in napeljav, kar bo potrebno, da bo objekt deloval pravilno in varno kot funkcionalna celota. OPOMBA: Vsa oprema, ki je v eksplozijsko varni izvedbi mora ustrezati stopnji protieksplozijske zaščite Ex ed II A T1 List: 38/66

39 Št. Material oz. delo Količina Enota Instrumentacija Cena/ Enoto Znesek 19. Dobava in polaganje kabla na kabelske police, v kabelsko kanalizacijo in v zaščitne cevi: - tip kabla Olflex EBCY 2x0,75 mm2 45 m - tip kabla Olflex EBCY 7x0,75 mm2 40 m - tip kabla LiYCY 3x0,75 mm2 60 m - tip kabla LiYCY 4x0,75 mm2 60 m - tip kabla LiYCY 7x0,75 mm2 40 m - tip kabla LiYCY 18x0,75 mm2 40 m 20. Dobava in polaganje patch kabla UTP 40 m 21. Dobava in polaganje patch kabla LiYCY 8x0.5 mm2 iz Kromatografa v nadzorno sobo 25 m 22. Dobava in montaža kabelskih polic PK50 komplet s pritrdilnim, spojnim priborom in pokrovi, v nerjaveči izvedbi V4A. 10 m 23. Dobava in montaža modrih kabelskih polic PK50 komplet s pritrdilnim, spojnim priborom in pokrovi, v nerjaveči izvedbi V4A. 10 m 24. Dobava in montaža razdelilne doze DZ2 za povezavo med galvanskimi ločilniki in tlačnimi tipali, z 4 uvodnicami, komplet s sponkami in pritrdilnim priborom 1 kos 25. Izdelava priključkov na merilnih pretvornikih in izvršnih elementih 4 kpl 26. Izdelava barier na kabelskih prehodih med Ex in neex območjem s tipskimi elementi, kot npr. Roxtec. 27. Meritve in preizkusi 28. Spuščanje v pogon 2.8 SKUPAJ : EUR List: 39/66

40 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.9 Javljanje požara in stabilni gasilni sistem (elektro del) Št. Material oz. delo Količina Enota 1 Mikroprocesorsko krmiljena centrala za javljanje požara (kot npr. Hochiki Advanced SIMx-5100, ali enakovredno) 1 naslovljiva linija z najmanj 127 adresami za priključitev avtomatskih javljalnikov požara ter z možnostjo razširitve oz. povezljivosti večih central v sistem, ob alarmu, okvari javljalnika se mora na prikazovalniku izpisati ime prostora, lokacija javljalnika, število dogodkov (alarmov,okvar) v obdelavi, prikaz obvestil o stanju sistema, teksti in meniji na prikazovalniku za upravljanje sistema v slovenskem jeziku, teksti ob tipkah na upravljanem tabloju v slovenskem jeziku, večnivojsko upravljanje sistema (dostop do funkcij posameznega nivoja je omejen z gesli), zvočna signalizacija in prikaz na LCD prikazovalniku o okvarjenem javljalniku samo na centrali (brez proženja notranjih siren), rezervno akumulatorsko napajanje, skladnost z EN 54 2 & 4 2 Akumulatorska baterija 12V / 7 Ah 1 kos 3 Mrežna komunikacijska kartica za povezavo centrale in oddaljenega prikazovalnika ( kot npr. Advanced Mxp kos 4 Oddaljeni prikazovalnik stanja z zmožnostjo popolnega upravljanja s centralo in prikaza stanja na LCD prikazovalniku (kot npr. Advanced SIMx-5020) 1 kos 5 Naslovljivi optični dimni javljalnik požara (kot npr. Hochiki ALN-E) v kompletu s podnožjem in napisno ploščico 10 kos 6 Naslovljivi ročni javljalnik požara (kot npr. Hochiki HCP-E) z izolatorjem zanke v kompletu z napisno ploščico 1 kos 7 Naslovljivi optični dimni javljalnik požara v Ex izvedbi, kot npr. SLR-E-IS (WHT) v kompletu s podnožjem in napisno ploščico in galvanskim ločilnikom MTL kos 8 Pleksi zaščitno steklo za ročni javljalnik 1 kos 9 Naslovljivi vodotesni ročni javljalnik požara (kot npr. Hochiki HCP-W-E) z izolatorjem zanke v kompletu z napisno ploščico 1 kos 10 Flouroscentna oznaka ročni javljalnik 125x125mm 1 kos Cena/ Enoto Znesek 11 Naslovljiva sirena (kot npr. Hochiki CHQ-WS2) za samostojno montažo v zanko in napisno ploščico 2 kos 12 Adresibilna sirena in bliskavka (kot npr. Hochiki CHQ-WSB) za montažo v podnožje avtomatskega javljalnika Hochiki in napisno ploščico 2 kos 13 Flouroscentna oznaka sirena 125x125mm 2 kos 14 Tipka za zadržanje gašenja rumene barve 1 kos 15 Tipka za ročno električno aktiviranje gašenja modre barve 1 kos 16 Svetlobni opozorilni tablo - GAŠENJE AKTIVIRANO 1 kos 17 Dobava in polaganje kabla JYStY 2x2x0,8 mm2 - za javljalno zanko 150 m 18 Dobava in polaganje kabla JYStY 2x2x0,8 mm2 - za priklop ročnih tipk, tlačnih stikal, siren, bliskavke 100 m 19 Dobava in polaganje NIK kanalov, tip 1-5, PN cevi - različne debeline 100 m 20 Zagon in preizkus sistema, pridobitev potrdila o ustreznosti, izjava o lastnostih in skladnosti, izvršilna dokumentacija, šolanje uporabnika 21 Izvajalec izdela oz. uredi izdelavo VdS izračuna potrebnih količin plina 2.9 SKUPAJ: EUR List: 40/66

41 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.10 Javljanje plina Št. Material oz. delo Količina Enota 1 Mikroprocesorsko krmiljena centrala za javljanje plina, kot npr. Drager 1 kos 2 Dobava in polaganje na kabelske police oz. uvlečenje v instalacijske cevi kabla: - LiYCY 4x1,5 mm2 500 m - NYY-J 3x1,5 mm2 300 m 3. Dobava in montaža inteligentne sonde za merjenje koncentracije zemeljskega plina v Ex d izvedbi z atikorozijsko zaščito in displejem, kot npr. Olct IR Oldham. 11 kos Cena/ Enoto Znesek 4. Dobava in montaža bliskavice modre barve, 230 VAC, 50/60 Hz, frekvenca utripanja 1 Hz, energija 5 Joulov, ohišje Exde (IP66), komplet z montažno ploščo, stenskim nosilcem in uvodnico (kot npr. STAHL, Optical Beacon Series 6161/ ). 5. Dobava in montaža sirene, 230V AC, IP66, EEx de, komplet z nosilcem za montažo na steno in uvodnico ( kot naprt. STAHL, 8493/11-2) 6. Dobava in polaganje NIK kanalov ali kovinskih cevi tip 1-5, PN cevi - različne debeline 100 m 7. Zagon in preizkus sistema, pridobitev potrdila o ustreznosti, izjava o lastnostih in skladnosti, izvršilna dokumentacija, šolanje uporabnika 2.10 SKUPAJ: EUR List: 41/66

42 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok Projektantski popis 2.11 Selitev obstoječega nadzornega sistema in priprava za začasno obratovanje postaje Št. Material oz. delo Količina Enota Cena/ Enoto Znesek 1. Najem, dobava, montaža in demontaža premičnega pisarniškega kontejnera 16" (4.8 x 2.4 x 2.6m), teže 1.7t, najem za najmanj 4 mesece, pritrditev na lokaciji, kot npr. Containex. OPOMBA: Kontejner za namen selitve elektro nadzorne opreme za začasno vodenje MMRP. Opremljen mora biti s klimatsko napravo, omogočati mora uvod kablov. V kontejner se namesti začasni elektro razdelilnik za napajanje porabnikov. V kontejner se seli omare nadzornega sistema, omara za korektorje in RTU ter 24V napajalnik z baterijami. 2. Izvedba začasnega energetskega napajanja kontejnerja (220V, 24V). 3. Selitev elektro nadzorne opreme za vodenje postaje po navodilih naročnika/investitorja in izvedba začasnih kabelski povezav ter odstranjevanje obstoječih inštalacij in opreme. 500 ura 2.11 SKUPAJ: EUR List: 42/66

43 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok STROJNA DELA Poglavje 3.0 List: 43/66

44 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok 3.1 STROJNE INSTALACIJE REKAPITULACIJA - KLIMATSKA NAPRAVA 1. Armatura, plinski del, dobava in montaža EUR 2. Material in ostala dela EUR 3.1 SKUPAJ: (brez DDV) EUR Poz. Opis Enota Količina Cena/Enoto Znesek SPECIFIKACIJA OPREME, MATERIALA IN DEL DOBAVA IN MONTAŽA OPOMBE: Vsa oprema, material in delo mora izpolnjevati naslednje zahteve: Zahteve za cevi: Zahteve za dobavo podzemne armature v sistemu plinovodnega omrežja Plinovodi d.o.o. so podane v interni smernici "Cevi" ITS IS 01, zadnja izdaja Zahteve za fitinge: Zahteve za dobavo fitingov v sistemu plinovodnega omrežja Plinovodi d.o.o. so podane v interni smernici "Fitingi" ITS IS 02, zadnja izdaja Zahteve za filtre, filtre-separatorje, grelnike in čistilne komore: Zahteve za dobavo v sistemu plinovodnega omrežja Plinovodi d.o.o. so podane v interni smernici "Filtri, filtri-separatorji, grelniki in čistilne komore" ITS IS 05, zadnja izdaja Zahteve za navojne zveze: Zahteve za navojne zveze v sistemu plinovodnega omrežja Plinovodi d.o.o., so podane v interni smernici "Navojne zveze" ITS IS 07, zadnja izdaja KROGELNE PIPE - SPLOŠNE ZAHTEVE Splošne zahteve za dobavo kroglenih pip, vgrajenih v sistem plinovodnega omrežja Plinovodi d.o.o., so podane v interni smernici "Krogelne pipe in pogoni" ITS IS 03, zadnja izdaja Splošne zahteve ze prigrajene aktuatorje: Splošne zahteve za dobavo aktuatorjev, vgrajenih v sistem plinovodnega omrežja Plinovodi d.o.o., so podane v interni smernici "Krogelne pipe in pogoni" ITS IS 03, zadnja izdaja Zahteve za pnevmatske aktuatorje: Zahteve za dobavo pnevmatskih aktuatorjev, vgrajenih v sistem plinovodnega omrežja Plinovodi d.o.o., so podane v interni smernici "Krogelne pipe in pogoni" ITS IS 03, zadnja izdaja Zahteve za pnevmatski LBC (line break control) sistem: Zahteve za dobavo LBC aktuatorjev, vgrajenih v sistem plinovodnega omrežja Plinovodi d.o.o., so podane v interni smernici "Krogelne pipe in pogoni" ITS IS 03, zadnja izdaja Zahteve za mehanski pogon z reduktorjem: Zahteve za dobavo mehanskega pogona z reduktorjem, vgrajenega v sistem plinovodnega omrežja Plinovodi d.o.o., so podane v interni smernici "Krogelne pipe in pogoni" ITS IS 03, zadnja izdaja Zahteve za nadzemno armaturo: Zahteve za dobavo nadzemno vgrajenih krogelnih pip, v sistemu plinovodnega omrežja Plinovodi d.o.o., so podane v interni smernici "Krogelne pipe in pogoni" ITS IS 03, zadnja izdaja List: 44/66

45 Poz. Opis Enota Količina Cena/Enoto Znesek Zahteve za podzemno armaturo: Zahteve za dobavo podzemne armature, v sistemu plinovodnega omrežja Plinovodi d.o.o., so podane v interni smernici "Krogelne pipe in pogoni" ITS IS 03, zadnja izdaja Zahteve za pnevmatski LBC (line break control) sistem: Zahteve za dobavo LBC aktuatorjev, vgrajenih v sistem plinovodnega omrežja Plinovodi d.o.o., so podane v interni smernici "Krogelne pipe in pogoni" ITS IS 03, zadnja izdaja Tehnične smernice Plinovodi d.o.o. za plinovode Tehnične smernice Plinovodi d.o.o. za MRP 1. ARMATURA PLINSKI DEL DOBAVA IN MONTAŽA 1a. Krogelna pipa za ZP z nereduciranim presekom uvarne izvedbe ANSI600 Standard : API 6D Standard testiranja - API spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) drenaža ohišja krogelne pipe; opremljena s sistemom "Double block and bleed" tesnjenje krogle z mehkimi tesnili - PTFE, FPM, POM, VITON ali enakovredno ali boljše možno tudi tesnjenje s sistemom PMSS sekundarno tesnjenje krogle, sekundarno tesnjenje vretena drsno vležajenje krogle material ASTM A350 LF3, ASTM A516 Gr70 ali enakovredno kot npr. RMA, tip HKSF-W ali enakovredno kos 5 Mehanizem za odpiranje pipe: elektromotorni pogon kot npr. AUMA tip SAEx AMExC GS125.3 ali ekvivalentno opremljen s statusi odprto/zaprto način upravljanja: lokalno in daljinsko kos 5 DN300: kpl pod.vretena L = 2300 mm 405-pod.vretena L = 2300 mm 406-pod.vretena L = 2300 mm 407-pod.vretena L = 2300 mm 409-pod vretena L = 2300 mm 1b. Mehanizem za odpiranje obstoječe krogelne pipe: elektromotorni pogon kot npr. AUMA tip SAEx AMExC GS125.3 ali ekvivalentno opremljen s statusi odprto/zaprto način upravljanja: lokalno in daljinsko DN300 (8, 28) kos 2 2a. Krogelna pipa za ZP z nereduciranim presekom prirobnične izvedbe ANSI600 Standard : API 6D, tip regular pattern Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) drenaža ohišja krogelne pipe tesnjenje krogle z mehkimi tesnili - PTFE, FPM, POM, VITON ali enakovredno ali boljše možno tudi tesnjenje s sistemom PMSS sekundarno tesnjenje krogle drsno vležajenje krogle material ASTM A350 LF3, ASTM A516 Gr70 ali enakovredno Mehanizem za odpiranje pipe: reduktorski pogon s kolesom (za poz. 25) kos 1 kot npr. RMA, tip HKSF-W ali enakovredno List: 45/66

46 Poz. Opis Enota Količina Cena/Enoto Znesek 2b. Mehanizem za odpiranje pipe: elektromotorni pogon kot npr. AUMA tip SAEx AMExC GS125.3 ali ekvivalentno opremljen s statusi odprto/zaprto način upravljanja: lokalno in daljinsko (za poz. 93) kos 1 DN300 (25, 93) kpl 2 3. Krogelna pipa za ZP z nereduciranim presekom uvarne izvedbe ANSI600 Standard : API 6D Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) drenaža ohišja krogelne pipe; opremljena s sistemom "Double block and bleed" tesnjenje krogle z mehkimi tesnili - PTFE, FPM, POM, VITON ali enakovredno ali boljše možno tudi tesnjenje s sistemom PMSS sekundarno tesnjenje krogle sekundarno tesnjenje vretena (za dimenzije DN200 in več) drsno vležajenje krogle material ASTM A350 LF3, ASTM A516 Gr70 ali enakovredno Mehanizem za odpiranje pipe: reduktorski pogon s kolesom kot npr. RMA, tip HKSF-W ali enakovredno DN300 (418,..) kos pod vretena L = 3200 mm 4. Krogelna pipa za ZP z nereduciranim presekom prirobnične izvedbe ANSI600 Standard : API 6D Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) drenaža ohišja krogelne pipe tesnjenje krogle z mehkimi tesnili - PTFE, FPM, POM, VITON ali enakovredno ali boljše možno tudi tesnjenje s sistemom PMSS sekundarno tesnjenje krogle sekundarno tesnjenje vretena (za dimenzije DN200 in več) drsno vležajenje krogle material ASTM A350 LF3, ASTM A516 Gr70 ali enakovredno Mehanizem za odpiranje pipe: reduktorski pogon s kolesom kot npr. RMA, tip HKSF-W ali enakovredno DN300 (400, 401, 410) kos 3 5. Krogelna pipa za ZP z nereduciranim presekom uvarne izvedbe ANSI600 Standard : API 6D (2" in več) oz. ASME B16.34 (<2") Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) tesnjenje krogle z mehkimi tesnili - PTFE, FPM, POM, VITON ali enakovredno ali boljše drsno vležajenje krogle, plavajoča krogla ali podprta z blazino material ASTM A350 LF3, ASTM A516 Gr70 ali enakovredno Mehanizem za odpiranje pipe: ročica kot npr. RMA, tip HKSF-W ali enakovredno DN50 (8-V1, 8-V3, 25-V3, 93-V1, 93-V3, 400-V1, 400-V3, 401-V1, kos V3, 402-V1, 402-V3, 404-V1, 404-V3, 405-V1, 405-V3, 406-V1, 406-V3, 407-V1, 407-V3, 409-V1, 409-V3) DN80, odcep za Š.P. (411) kos 1 List: 46/66

47 Poz. Opis Enota Količina Cena/Enoto Znesek 6a. Krogelna pipa za ZP z nereduciranim presekom prirobnične izvedbe ANSI600 Standard : API 6D Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) tesnjenje krogle z mehkimi tesnili - PTFE, FPM, POM, VITON ali enakovredno ali boljše drsno vležajenje krogle, plavajoča krogla ali podprta z blazino material ASTM A350 LF3, ASTM A516 Gr70 ali enakovredno Mehanizem za odpiranje pipe: ročica kos 2 kot npr. RMA, tip HKSF-W ali enakovredno 6b. Mehanizem za odpiranje pipe: elektromotorni pogon kot npr. AUMA tip SQEx AMExC01.1 ali ekvivalentno (za obtok, 93-V2) kos 1 DN50 (8-V2, 28-V2, 93-V2) kpl 3 7. Krogelna pipa za ZP z nereduciranim presekom prirobnične izvedbe ANSI600 Standard : API 6D (2" in več) oz. ASME B16.34 (<2") Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) tesnjenje krogle z mehkimi tesnili - PTFE, FPM, POM, VITON ali enakovredno ali boljše drsno vležajenje krogle, plavajoča krogla ali podprta z blazino material ASTM A350 LF3, ASTM A516 Gr70 ali enakovredno Mehanizem za odpiranje pipe: ročica kot npr. RMA, tip HKSF-W ali enakovredno DN50 (8-V4, 28-V4, 409-V2, 400-V2, 400-V4, 401-V2, 401-V4, 402-V4, 405-V2, kos V4, 407-V2, 407-V4, 413, 93-VRez) 8. Krogelna pipa za ZP z nereduciranim presekom uvarno-prirobnične izvedbe ANSI600 Standard : API 6D (2" in več) oz. ASME B16.34 (<2") Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) tesnjenje krogle z mehkimi tesnili - PTFE, FPM, POM, VITON ali enakovredno ali boljše drsno vležajenje krogle, plavajoča krogla ali podprta z blazino material ASTM A350 LF3, ASTM A516 Gr70 ali enakovredno Mehanizem za odpiranje pipe: ročica kot npr. RMA, tip HKSF-W ali enakovredno DN50 (412, 422) kos 2 9. Krogelna pipa za ZP z nereduciranim presekom navojne izvedbe NPT ANSI600 Standard : ASME B16.34 Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) tesnjenje krogle z mehkimi tesnili - PTFE, FPM, POM, VITON ali enakovredno ali boljše drsno vležajenje krogle, plavajoča krogla ali podprta z blazino material ASTM A350 LF3, ASTM A516 Gr70 ali enakovredno Mehanizem za odpiranje pipe: ročica R 1" (414-V1, 414-V2, 457, 458, 459, 460) kos 6 R1/2" (415-V1, 415-V2, 425) kos 3 List: 47/66

48 Poz. Opis Enota Količina Cena/Enoto Znesek 10. Protipovratni ventil (PPV) za zemeljski plin, ANSI 600 prirobnične izvedbe po API 6D, atest po DVGW kot npr. CRANE, tip Noz-Check ali enakovredno DN 300 (456) kos Usmerjevalnik pretoka plina pred ultrazvočnim merilnikom medprirobnični, ANSI600 vezano na poz.12 in ga določi proizvajalec ultrazvočnega plinomera DN300 (416, 426) kos Ultrazvočni merilnik pretoka za zemeljski plin DN300, ANSI 600 Qmax = m n 3 /h pmax = 70 bar pmin = 36 bar Relativna gostota plina je 0,56 Zunanja vgradnja Delovna temperatura plina od 4 C do 15 C. Temperatura okolice od -25 C do + 60 C. kot npr. ELSTER INSTROMET Qsonic+ ali enakovredno DN300 (417, 452) kos Računalnik pretoka (nadzorna soba) s pripadajočimi tlačnimi in temperaturnimi zaznavali (v polju), z 19" montažnim regalom (za liniji 4A in 2F) Poz. 417, 452 kos Regulator tlaka za zemelski plin, Q max = m 3 n /h prirobnične izvedbe pvstmax = 70 bar(n) / pizst = 36 bar(n) dimenzije DN250 (10"), ANSI Class 600 tip RF standard: ASME B16.34 ali API 598 z visoko stopnjo dušenja hrupa (Q2 trim) izveden s kovinskimi tesnili krogelne pipe (metal seated control ball valve, single seated, metal bearings), equal % karakteristiko in polnim presekom, izvedbo tesnosti ANSI Class V, skladno s PED Modul H, ATEX II 2G za regulator-ventil (mehanski), ali enakovredno. Regulator tlaka mora biti opremeljen z elektro pogonom kot npr. Auma, tip SAREX 07.6 (400 VAC, 50 Hz, 3-fazni, control signal 4-20 ma, position feedback 4-20 ma). Dodatno mora biti elektro pogon opremljen še z integriranim nadzornim kontrolnikom ACEXC AUMATIC ExC 24 V DC (setpoint: 4-20mA, position feedback: 4-20mA, torque feedback: 4-20mA, Local controls: LOCAL-OFF- REMOTE/OPEN-STOPCLOSE-RESET display, Bluetooth) oba za temperaturno območje -30 C do +60 C, IP 68 skladno z EN in v izvedbi II2GEx de IIC T3/II2DExt IIIC dodatno je prigrajen še Auma GS reduktor ali enakovredno. Čas odpiranja/zapiranja je cca. 180 sekund. Za možnost servisiranja je dodatno zahtevan sistem z ročnim pogonom za odpiranje in zapiranje. Dobava regulatorja naj obsega vse rezervne dele, ki so potrebni za prvo redno vzdrževanje Delovna temperatura plina od 4 C do 15 C. Primeren za suh zemeljski plin (98%) Temperaturno območje okolice je od -25 C do +60 C Najvišji dovoljeni hrup pri delovanju regulatorjev je 80 db na oddaljenosti 1m od elementa. kot npr. Metso, tip Q2G-D1F ali enakovredno DN 250 ANSI 600 (Poz. 455) kos 1 List: 48/66

49 Poz. Opis Enota Količina Cena/Enoto Znesek 15a. Termometer za merjenje temperature plina, za območje -25 C do +60 C, kot npr. WIKA ali enakovredno Razred točnosti: 1,6, razdelba na 1 C Premer skale Ø 100 mm Material W.Nr , z zunanjim navojem 3/4" NPT Pri montaži dodati kontaktno tekočino v zaščitno tulko. Poz. 424, 428, 461 kos 3 15b. Zaščitna tulka za manometer AiSi316 Ti (W.Nr ) dolžina L = 135mm Poz. 419, 451, 454 kos 3 16a. Manometer za obratovalni tlak 70 bar, kazalno območje bar, kot npr. WIKA ali enakovredno Premer skale Ø 160 mm, razred natančnosti 1, s tripotnim manometrskim ventilom po DIN 16271, Material SS, Form B, spodnji priključek NPT 1/2", po DIN 16271, PN400, in s hitrim testnim nastavkom M16 kos 1 16b. Krogelna pipa za ZP z nereduciranim presekom navojne izvedbe NPT ANSI600 Standard : ASME B16.34 Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) Mehanizem za odpiranje pipe: ročica R1/2" kos 1 Poz. 421, 429, 422 kpl 3 17a. Tripotni manometrski ventil po DIN 16271, Material SS, Form B, spodnji priključek NPT 1/2", po DIN 16271, PN400, in s hitrim testnim nastavkom M16 kos 1 Krogelna pipa za ZP z nereduciranim presekom uvarno-navojne izvedbe NPT 1/2", ANSI600 Standard : API 6D (2" in manj oz. ASME B16.34 (<2") Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) Mehanizem za odpiranje pipe: ročica DN15 kos 1 Poz. 8-V5, 8-V6, 25-V6, 28-V5, 28-V6, 93-V6, 402-V5, 402-V6 kpl 10 List: 49/66

50 Poz. Opis Enota Količina Cena/Enoto Znesek 17b. Tripotni manometrski ventil po DIN 16271, Material SS, Form B, spodnji priključek NPT 1/2", po DIN 16271, PN400, in s hitrim testnim nastavkom M16 kos 1 Krogelna pipa za ZP z nereduciranim presekom navojne izvedbe NPT ANSI600 Standard : ASME B16.34 Standard testiranja-api spec 6D, API 598 Temperaturno območje : -25 C C test antistatičnosti (SIST EN ISO 17292) test požarne varnosti (SIST EN oz. API 6FA in API607) Mehanizem za odpiranje pipe: ročica R1/2" kos 1 Poz. 420, 450, 453 kpl 3 17c. Vmesni cevni kos (2x RF prirobnica DN300, ANSI600, cev), izdelava, dobava in montaža začasnih vmesnih cevnih kosov iz tega popisa za: - poz. 12 (ultrazvočni merilnik; št. 417, 452); 2 kos. kpl Zaščitno ohišje/okrov za montažo nad UZ merilnikom na liniji 4A. Nosilna konstrukcija zaščitnega ohišja/okrova nad merilno progo je izvedena iz jeklenih škatlastih profilov s prerezom 60/60/4. Dimenzije konstrukcije so 2,00 x 1,50 m in višine 1,60-1,80 m. Del hišice je fiksen (čelna stena),ostali del pa je možno premikati po tirnici iz profila TB60. Kolesa so premera 120 mm. Tirnica in fiksni del hišice je sidran v talno ploščo s sidrnimi vijaki HILTI HST-R M10 in M12. V statičnem izračunu so upoštevane obtežbe snega (1,25 kn/m2 ) vetra ( hitrost 20 m/s) in stalne obtežbe fasadne in strešne pločevine. V stanju mirovanja je potrebno premični del hišice zaradi vpliva vetra sidrati v talno ploščo. Sidranje je dimenzionirano na izvlečno silo 2kN. Izbrani material: Beton za talno ploščo C30/37, XC4, XD1, XF3, PV-II, zaščitna plast 4cm Armatura B500B - mreže in rebrasta armatura jeklo S235 JR Zaščitni okrov je NEISKREČE IZVEDBE, kar pomeni, da so premični deli iz neiskrečih materialov. Kolesa in zapahi so iz medenine. Na fiksnem delu je pripira obložena z gumo, ki je odporna na UV žarke. Vsi jekleni deli so antikorozijsko zaščiteni z akrilnim in poliuretanskim premazom po standardnem postopku za zunanje konstrukcije v skladu internimi smernicami naročnika»tehnične smernice za merilno regulacijske postaje«. Priloga - foto obstoječe ohišje/okrov! (po zadnjem popisnem listu stroj. popisa; list 62/66) kpl SKUPAJ: EUR List: 50/66

51 Poz. Opis Enota Količina Cena/Enoto Znesek 2. MATERIAL IN OSTALA DELA V ceni materiala so upoštevana tudi dobava in montažna ter varilska dela. 1a. Prirobnice z grlom, RF v skladu z ASME B16.5 iz materiala ASTM-A-350 LF2 - Tesnilo po ANSI B16.5 Spiral wound gasket SS-W.Nr & Graphite - Vijaki po ASME B stojni vijaki '- stojni vijaki material ASTM A193 Grade B7 '- matice material ASTM A194 Grade 2H DN300 ANSI600 kos 24 DN300 ANSI300 kos 1 DN250 ANSI600 kos 2 DN250 ANSI300 kos 1 DN80 ANSI600 kos 1 1b. Prirobnice z grlom, RF v skladu z ASME B16.5 iz materiala ASTM-A Tesnilo po ANSI B16.5 Spiral wound gasket SS-W.Nr & Graphite - Vijaki po ASME B stojni vijaki '- stojni vijaki material ASTM A193 Grade B7 '- matice material ASTM A194 Grade 2H DN50 ANSI600 kos 44 DN25 ANSI600 kos Slepa prirobnica, RF v skladu z ASME B16.5 iz materiala ASTM-A-350 LF2 - Tesnilo po ANSI B16.5 Spiral wound gasket SS-W.Nr & Graphite - Vijaki po ASME B stojni vijaki '- stojni vijaki material ASTM A193 Grade B7 '- matice material ASTM A194 Grade 2H DN300 ANSI600 kos 6 DN80 ANSI600 kos 2 DN50 ANSI600 kos 6 3a. Visokofrekvenčno vzdolžno HFW varjene cevi za ZP po EN ISO 3183, L360M tovarniško antikorozijsko zaščitene s HDPE tip B2 po EN ISO rumene ali črne barve Ø 323,9 x 8,0 m 175 Ø 273,0 x 8,0 m 5 Ø 88,9 x 4,5 m 40 3b. Visokofrekvenčno vzdolžno HFW varjene cevi za ZP po EN ISO 3183, L360M Ø 323,9 x 8,0 m 40 Ø 273,0 x 8,0 m 5 Ø 60,3 x 4,5 m 90 Ø 33,4 x 4,0 m 16 Ø 21,3 x 3,2 m 1 List: 51/66

52 Poz. Opis Enota Količina Cena/Enoto Znesek 4a. Kolena 90 po ASME B16.9 iz materiala ASTM-A 234 Grade WPB, long radius R=1.5D DN300 Schedule STD kos 25 DN250 Schedule STD kos 2 DN80 Schedule XS kos 6 DN50 Schedule XS kos 52 DN25 Schedule XS kos 10 4b. Kolena 45 po ASME B16.9 iz materiala ASTM-A 234 Grade WPB, long radius R=1.5D DN300 Schedule STD kos 13 DN80 Schedule XS kos 2 5a. T-kos po ASME B16.9 iz materiala ASTM-A 243 Grade WPB DN300 Schedule STD kos 12 DN50 Schedule XS kos 9 5b. Reducirni T-kos po ASME B16.9 iz materiala ASTM-A 234 Grade WPB DN 300/250 Schedule STD kos 1 6. Reducirni kos po ASME B16.9 iz materiala ASTM-A 234 Grade WPB, koncentrični DN 500/300 Schedule STD kos 1 DN 300/250 Schedule STD kos 5 7. Varilna kapa po ASME B16.9 iz materiala ASTM-A 234 Grade WPB DN 300 Schedule STD kos 2 DN 250 Schedule STD kos 2 DN 80 Schedule STD kos 2 8a. Weldolet po ASME B 31-3 BW, material TStE420 1" x 1/2" kos 10 2" x 1" kos 10 10" x 2" kos 2 12'' x 1/2'' kos 8 12'' x 1'' kos 10 12'' x 2'' kos 23 12'' x 3'' kos 1 8b. Thredolet, NPT, 3000lb, TStE 420 1" x 1/2" kos 10 12" x 1/2" kos 9 12" x 3/4" kos 2 9. Navojni čep po ASME B 16-11, 3000lb, ASTM - A243 Grade WPB 1/2'' kos 10 1'' kos 10 2'' kos Zaslonka za umiritev pretoka plina Wr.Nr DN50 ANSI600 glej detajl RO-8, RO-28, RO-93 kos 3 List: 52/66

53 Poz. Opis Enota Količina Cena/Enoto Znesek 11. Nastavek na izpušnem vodu - glej detajl DN50 (KP411 za Š.P.) kos 2 DN25 (izpust iz linije) kos Droben montažni in varilni material ocena/ cca. kg Podpore in nosilna konstrukcija podpora P1a-DN300 kos 12 podpora P6a-DN300 kos 5 nosilna ušesa privarjena na vmesni kos pred regulatorjem tlaka kos 2 kot npr. LISEGA weld on lugs for pipes tip Izvedba vročega priključka DN50 na obstoječi plinovod DN300 kpl 4 15a. Rentgenska kontrola zvarov na platoju in v MRP - 100%, 1/2" št. zvarov 13 1" št. zvarov 42 2" št. zvarov 185 3" št. zvarov 15 10" št. zvarov 15 12" št. zvarov b. Rentgenska in UV kontrola garantnih zvarov DN300 (12 ) plato/ MRP - 100% št. zvarov Pleskanje podpor in cevovodov, armatur opreme in spojnega materiala po tehnologiji opisani v tehničnem poročilu (2 x temeljni epoksi in 2 x pokrivni premaz skupne deb. min 135 µm z alkidnimi premaznimi sredstvi s predhodnim čiščenjem z abrazivi ali ročnim oz. kemičnim čiščenjem). kpl 1 a) Čiščenje s peskanjem, 2 x temeljni epoksi in 2 x pokrivni premaz podpor cevovodov in armatur kpl 1 b) Ročno čiščenje tovarniško zaščitene opreme in 2 x pokrivni alkidni premaz kpl 1 c) Ročno čiščenje vroče cinkanega in kromatiranega spojnega materiala in 1 x premaz z Tekol 519 ter 2 x pokrivni premaz m2 10 d) Na mestih podpor podzemnih krogelni pip so le-te dodatno zaščitene s termokrčnim izolacijskim materialom po DIN klasa C kos 7 List: 53/66

54 Poz. Opis Enota Količina Cena/Enoto Znesek 17. Ročna antikorozijska zaščita zvarnih spojev vkopanih cevovodov in kolen s termokrčnim materialom ročno čiščenje cevi (razmastitev, odstranitev vseh tujkov...) obdelava robov tovarniške izolacije (pod kotom 30 ) peskanje - stopnja čiščenja SIS SA 2 1/2 obdelava robnih pasov izolacije v širini 100 mm čiščenje površine cevi in izolacijskega materiala z originalnim čistilnim sredstvom priprava dvokomponentnega epoxy temeljnega nanosa razmerje komponent :(glej navodila proizvajalca) segrevanje cevi s plamenskim gorilnikom na cca 80 C nanos dvokomponentnega epoxy temeljnega premaza na segreto površino ovijanje cevi z zaščitnim trakom za obr. temp 70 C, širine 20" segrevanje prekrivnega spoja zgladenje spoja z rokavico. Površina spoja mora biti popolnoma gladka segrevanje kompletne izolirane površine poravnavanje celotne površine, kjer je bila cev izolirana z valjčkom vizuelna kontrola izvedega spoja kpl Priprava posameznih sklopov za trdnostni preizkus in trdnostni preizkus po metodi B2 po DVGW G 469 ter čiščenje in sušenje cevi po preizkusu (cca. 4 sklopi) kpl Dodatna zaščita plinovodnih cevi pri prehodu iz zemlje v dolžini 1m z antikorozijskim premazom na osnovi epoxy smol po DIN kpl Montaža posameznih sklopov v celoto kpl Tesnostni in funkcionalni preizkus kpl Napisna ploščica za označevanje armatur, velikosti cca 12x6 cm. Ploščica je iz aluminija ali pertinaksa. Barva ploščice belo - črno. Ploščica je pritrjena na armaturo z jekleno nerjavečo žico in plombirana. Velikost črk je 25 mm. kos Zagon objekta Zagon objekta obsega: kpl. 1 prisotnost pri zagonu objekta interni prevzem postaje s strani ustreznih služb Plinovodov izdelava zapisnika o preizkusih SKUPAJ: EUR List: 54/66

55 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok 3.2 KROMATOGRAF IN MERITEV ROSIŠČA REKAPITULACIJA - KROMATOGRAF IN MERITEV ROSIŠČA 1. Armatura, plinski del EUR 2. Material in ostala dela EUR 3.2 SKUPAJ: (brez DDV) EUR Poz. Opis Enota Količina Cena/Enoto Znesek SPECIFIKACIJA OPREME, MATERIALA IN DEL DOBAVA IN MONTAŽA 1. ARMATURA PLINSKI DEL DOBAVA IN MONTAŽA 1. Sonda za zajem vzorca zemeljskega plina npr. tip AP-3MI ali GENIE750 material 316 Stainless steel (Viton in PTFE) + Silco (nanos) 1''NPT to 6mm tubing Temp. območe -28 do 121 C kos 1 2. Reducirna omarica 70/2bar ogrevana, izolirana, prezračevana Intertec tip Classic ali enakovredna kos 1 2.a Konstrukcija z nadstreškom za reducirno omaro ter AMS za rosišče (zaščitna omara iz nerjavnega jekla) kpl 1 3. Kromatograf kpl 1 4. Baterija z jeklenkami Jeklenka z referenčnim zemeljskim plinom 10l kos 1 Jeklenke s helijem 50l kos 3 Regulator tlaka z avtomatičnim preklapljanjem praznih jeklenk kos 1 Regulator tlaka kos 1 Držalo za 3 jeklenke kos 1 Kovinska omara kos 1 Fleksibilne cevi (pigtails) po DIN477/230 bar, 6mm NPT 1/4'' kos 3 Tubing ɸ6 O.D.x1mm; material ASTN A 213 Grade 316SS m 12 Swagelok typ SS-6M0-9T; elbow 90 / ɸ6 kos10 Swagelok typ SS-6M0-1-4; pipe to tube female NPT connection 6mm-1/4 NPT male kos 2 ogrevana plošča za kalabracijski plin kos10 celotna enota v kompletu kpl 1 5. Fast Loop System kos 1 6. Plate for lab sample device kos 1 7. AMS - Avtomatski merilni sistem merilnika ogljkovodikov (HC) in merilnika rosišča vode (H2O) Omara z vgrajeno pripravo plina in analizatorjem za rosišča ogljikovodikov (HC) in trajno meritev rosišča vode (H2O) Cevna povezava visokotlačne reducirne postaje z novo omaro preko ogrevanega voda kpl 1 8. Cev za izpust merjenega plina z izpustnim lončkom DN25 kpl SKUPAJ: EUR List: 55/66

56 Poz. Opis Enota Količina Cena/Enoto Znesek 2. MATERIAL IN OSTALA DELA V ceni materiala so upoštevana tudi montažna in varilska dela. 1. Thredolet, NPT, 3000lb, TStE 420 2" x 1" kos 1 2. Rentgenska kontrola zvarov v MRP 100%, 1" št. zvarov 5 3. Swagelok cevni priključek 1/4'' NPT SWAGELOK TYP SS TUBE TO FEMALE NPT kos 2 4. Predizolirana ogrevana cev Thermon tube trace; 15W/m, SS316+Silcon Ø6 x 1,2mm m 60 Ø1/4" x 1,2mm m 6 5. Swagelok reducirni kos 1/4" x 3/4" SWAGELOK TYP SS-400-R-12 REDUCER TUBE TO PORT kos 1 6. Swagelok koleno Tube/Pipe 3/4" SWAGELOK TYP SS W TUBE TO PIPE ELBOW kos 1 7. Swagelok Union T-kos SS-6M0-3 (6mm) kos 5 8. Reducirni kos po ASME B16.9, BW ASTM A234, Gr. WPB 3/4"x1" kos 1 9. Visokofrekvenčno vzdolžno HFW varjene cevi za ZP po EN ISO 3183, L360M Ø 33,7 x 4,0 m Kolena 90 po ASME B16.9 iz materiala ASTM-A 234 Grade WPB, long radius R=1.5D DN25 Schedule XS kos Izvedba prehoda v objekt prostor kromatografije s tipskimi elementi Roxtec kos Priprava posameznih sklopov za trdnostni preizkus po metodi B2 po DVGW G 469 z vodo ter čiščenje in sušenje cevi po preizkusu kpl Montaža posameznih sklopov kpl Tesnostni in funkcionalni preizkus kpl Napisna ploščica za označevanje armatur, velikosti cca 12x6 cm. Ploščica je iz aluminija ali pertinaksa. Barva ploščice belo - črno. Ploščica je pritrjena na armaturo z jekleno nerjavečo žico in plombirana. Velikost črk je 25 mm. kos Pripravljalna in zaključna dela, zarisovanje, regulacija in nastavitev armatur, izdelava uokvirjene sheme kpl SKUPAJ: EUR List: 56/66

57 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok 3.3 STABILNA GASILNA NAPRAVA - NADGRADNJA REKAPITULACIJA - STABILNA GASILNA NAPRAVA 1. Oprema za gašenje in gasilno sredstvo EUR 2. Strojne instalacije EUR 3. Spoščanje sistema v pogon EUR 4. Potrdilo o brezhibnem delovanju EUR 3.3 SKUPAJ: (brez DDV) EUR Poz. Opis Enota Količina Cena/Enoto Znesek SPECIFIKACIJA OPREME, MATERIALA IN DEL DOBAVA IN MONTAŽA Elektro del popisa se nahaja v poglavju Električnih inštalacij in elektro opreme ELEKTRO DELA 1. OPREMA - AVTOMATSKO GAŠENJE - GASILNO SREDSTVO 1. Sistem za avtomatsko gašenje, kpl., sestavljen iz: kpl. 1 1x jeklenka 32 l 1 x elektromagnetni aktivator s priključnimi kabli 1 x tlačno stikalo 1/4" - prisotnost gasilnega sredstva 1 x tlačno stikalo - potrditev izvršitve gašenja 1 x visokotlačna fleksibilna cev 1 x manometer 1/4 " 1 x pritrdilna konzola, objemka jeklene 1 x zaščitna kapa ventila 1 x razdelilna doza s priključnim kablom drobni montažni kosi - kpl transportni stroški, podani na celotno težo kompleta in skupni stroški priprave za transport in embaliranje 2. FM200 - gasilno sredstvo - gasilno sredstvo z vključenim polnjenjem v jeklenko (količina mora biti skladna z VdS izračunom v poglavju 2.9-Javljanje požara, tč. 21) kg Šoba - dvojni pod (NS in ES) kos 2 4. Šoba - osnovni prostor - BUCEFA kos 2 5. Razbremenilna loputa kos SKUPAJ OPREMA ZA AVT. GAŠENJE IN GASILNO SREDSTVO: EUR 2. STROJNE INSTALACIJE 1. cevovod z montažo na podlagi VdS hidravličnega izračuna kos 1 2. montaža jeklenke z gasilnim medijem in pripadajoče opreme kos 1 3. barvanje cevovoda kos 1 4. tlačni preizkus kos 1 5. drobni, nespecificirani instalacijski material s transportnimi in manipulativnimi stroški kos SKUPAJ STROJNE INSTALACIJE: EUR List: 57/66

58 Poz. Opis Enota Količina Cena/Enoto Znesek 3. SPUŠČANJE SISTEMA V POGON 1. končna montaža elementov za zaznavanje požara in krmiljenje gašenja na kos 1 pripravljene instalacije 2. parametriranje kontrolno gasilne enote kos 1 3. spuščanje sistema v poskusno delovanje kos 1 4. testiranje vseh elementov sistema - zaznavanje, krmiljenje kos 1 5. šolanje odgovornega osebja za posluževanje sistema in pravilno ukrepanje kos 1 6. potni stroški kos SKUPAJ SPUŠČANJE SISTEMA V POGON: EUR 4. POTRDILO O BREZHIBNEM DELOVANJU 1. Pregled vgrajenega sistema s strani pooblaščene organizacije s funkcionalnim preizkušanjem ter pridobitev Potrdila o brezhibnem delovanju v skladu s Pravilnikom o pregledovanju in preizkušanju vgrajenih sistemov aktivne požarne zaščite - Url. št. 22/95 kos 1 2. Sodelovanje servisnega tehnika pri pregledu, predvideni potni stroški kos SKUPAJ POTRDILO O BREZHIBNEM DELOVANJU: EUR List: 58/66

59 Naročnik: Objekt: Plinovodi d.o.o., Ljubljana MMRP ROGATEC Predelava MMRP za dvosmerni tok 3.4 KLIMATSKA NAPRAVA REKAPITULACIJA - KLIMATSKA NAPRAVA 1. Sistem ogrevanja in hlajenja - Split sistem - Oprema EUR 2. Splošno ogrevanje in hlajenje EUR 3. Odvod kondenzata od enot Multi Split sistema EUR 3.4 SKUPAJ: (brez DDV) EUR Poz. Opis Enota Količina Cena/ Enoto Znesek SPECIFIKACIJA OPREME, MATERIALA IN DEL DOBAVA IN MONTAŽA 0. OPOMBA: 0.1 Pri vsakem sklicevanju na definirano opremo je možno vgraditi tehnično in cenovno enakovredno opremo drugega tipa in proizvajalca. 0.2 Dobava in izvedba vključuje: - izvedbo meritev in nastavitve posameznih sistemov, s predajo zapisnika, izdelanega s starni neodvisnega podjetja, - izpiranje cevovodov s hladno pitno vodo v sistemu novoinstaliranih razvodov in izpihovanje s komprimiranim zrakom, - polnjenje sistemov z mediji in vakumiranje, - izvedbo zagona, nastavitev nadzornih sistemov ter preizkusnega obratovanja sistemov: delovanje toplotnih črpalk, delovanje črpalk, delovanje avtomatske regulacije, delovanje opreme, pregled instalacij, armatur, opreme in regulacije, (v trajanju 72 ur), - izvedbo in tesnjenje cevnih prebojev pri prehodih med različnimi požarnimi sektorji, ustrezne požarne odpornosti skladno s standardom SIST EN in preizkušeni po SIST EN , - dobavo in montažo ozemljitvenih mostičkov na tesnjenih spojih z izolirano bakreno žico 6 mm2 rumeno zelene barve vključno z ušesom ali objemko, - označevanje vseh sistemov, armatur in opreme z Alu. ploščicami dim. (min. 50x100mm), ter cevnih razvodov s barvnimi temperaturno obstojnimi oznakami, - izdelavo načrta montaže z medsebojno uskladitvijo vseh izvajalcev del, organizacije gradbišča, časovnega načrta del, potrjenega s strani vseh udeležencev gradnje, - izdelavo montažnih skic in postavitvenih detajlov za izvedbo instalacij med gradnjo na podlagi izbrane in potrjene opreme, - izdelavo sheme strojnih instalacij z navodili za obratovanje vloženih v okvir in zaščitenih s steklom, - sprotno beleženje vseh sprememb, nastalih med izvedbo z vrisovanjem v PZI načrt ter obveščanje odgovornega projektanta o njih s pridobitvijo njegovih soglasij nanje in izdelava projekta izvedenih del (PID) v zahtevanem obsegu iz 33. člena Pravilnika o projektni dokumentaciji (Ur.l. RS, št. 55/08), - pripravljalna in zaključna dela, - transportne, zavarovalne in splošne manipulativne stroške, - pripravo primopredajne dokumentacije v dveh izvodih, v fasciklih, ki mora vsebovati: izjave, dokazilo o zanesljivosti objekta, certifikate in ateste za vgrajene materiale in opremo, zapisnike preizkusov in meritev, navodila za uporabo in vzdrževanje. - šolanje uporabnikov tehnološko zahtevne opreme s strani dobavitelja opreme OPOZORILO: Dela lahko izvaja samo izvajalec z ustreznimi referencami na podobnih objektih, ki ima za tovrstna dela ustrezne certifikate in ustrezno tehnično izobražen kader ter ima samostojni oddelek za pripravo dela. List: 59/66

60 Poz. Opis Enota Količina Cena/ Enoto Znesek 1. SISTEM OGREVANJA IN HLAJENJA - SPLIT SISTEM - OPREMA 1. Dobava in montaža zunanje enote split sistema zrak/zrak, vključno z vsem pritrdilnim, montažnim in tesnilnim materialom, za podatke: - Zunanja enota multi split inverter sistema zrak-zrak; proizvod: kot Mitsubishi ali enakovredno, oziroma boljše; tip MXZ-6C122VA; teh.kar: Hladilna moc: 12,2 kw Grelna moc: 14 kw EER= 3.42, COP=3.68 Obmocje delovanja: hlajenje -10 C do 46 C, gretje: -15 C do 24 C Napajanje: 230/1/50 2. Dobava in montaža notranje enote multi split sistema zrak/zrak z masko barvano v RAL lestvici po izbiri arhitekta, vključno z vsem pritrdilnim, montažnim in tesnilnim materialom, za podatke: Notranja enota multi split inverter sistema s komunikacijskim modulom; proizvod: kot Mitsibushi ali enakovredno, oziroma boljše; tip MSZ-GF60VA, Hladilna moč: 6,0 kw Grelna moč: 6,8 KW; Stenska izvedba vključno z: daljinskim upravljalcem, vgrajeno kondenčno črpalko in izvedenim odvodom kondenzata v sifoniran odtok oz. meteorno kanalizacijo. 3. Dobava in montaža cevi za razvod hladilnega medija, vključno z vsem montažnim in pritrdilnim materialom, za podatke: - Bakrene predizolirane cevi; proizvod: tip CU 6.35; teh.kar: Predizolirana bakrena cev za hladilno sredstvo, medsebojno spajana s trdim lotom vključno s fitingi, s cevno izolacijo skupaj z lepilom ter obdelavo fazonskih kosov, s parozapornim materialom iz sintetičnega kavčuka z zaprto celično strukturo, ki je težko gorljiva in samougasljiva, ki ne kaplja in širi ognja vrste B2 (po DIN 4102, 1. del (05.98)), s toplotno prevodnostjo λ < 0,035 W/mK pri 0 C (po DIN EN 12667), primerna za temperaturno območje - 50 do C, s koeficientom upornosti proti difuziji vodne pare μ > 5000, debeline 9mm. - Bakrene predizolirane cevi; proizvod: tip CU 12.7 teh.kar: Predizolirana bakrena cev za hladilno sredstvo, medsebojno spajana s trdim lotom vključno s fitingi, s cevno izolacijo skupaj z lepilom ter obdelavo fazonskih kosov, s parozapornim materialom iz sintetičnega kavčuka z zaprto celično strukturo, ki je težko gorljiva in samougasljiva, ki ne kaplja in širi ognja vrste B2 (po DIN 4102, 1. del (05.98)), s toplotno prevodnostjo λ < 0,035 W/mK pri 0 C (po DIN EN 12667), primerna za temperaturno območje - 50 do C, s koeficientom upornosti proti difuziji vodne pare μ > 5000, debeline 9mm. 4. Izdelava ter tesnjenje cevnih prebojev pri prehodih skozi stene. - Izdelava prebojev do 0,03m2. Tesnenje prebojev skozi gradbene konstrukcije, z ustrezno protipožarno zaščito, požarne odpornosti v skladu z zahtevam elaborata požarne varnosti, skladno s standardom SIST EN , preizkušeni po SIST EN kpl. 1 kpl. 2 m 15 m 15 kpl SKUPAJ: EUR 2. SPLOŠNO - OGREVANJE IN HLAJENJE 1. Izvedba meritev, polnjenje sistemov z mediji, vakumiranje, zagon in testiranje ter nastavitve delovanja sistemov s predajo zapisnika. kpl Tehnično sodelovanje z ustrezno usposobljenim izvajalskim osebjem ter pooblaščenimi serviserji pomembnejše strojno instalacijske opreme in naprav pri izvedbi: - garancijskih meritev ter - izpeljavi postopka usposabljanja (commissioning). kpl SKUPAJ: EUR List: 60/66

61 Poz. Opis Enota Količina Cena/ Enoto Znesek 3. ODVOD KONDENZATA OD ENOT MULTI SPLIT SISTEMA 1. Dobava in montaža kanalizacijskih cevi izdelane iz PE cevi na obojke zatesnjene z gumiastimi tesnili (obročki, manjšete), vključno z mazalnim sredstvom, s fazonskimi kosi, komplet s konzolnim obešalnim in pritrdilnim materialom za obešanje cevnega razvoda, za podatke: Ø32 m 10 Ø40 m 1 2. Dobava in montaža bakrenih cevi za odvod kondenzata, vključno fazonskimi kosi, s tesnilnim in pritrdilnim materialom, komplet s konzolnim obešalnim in pritrdilnim materialom za obešanje cevnega razvoda, za podatke:za podatke: Cu Ø28x1 m Dobava in montaža kondenčnega sifona DN40 z vodoravnim priključkom 5/4", vodno (60 mm) in mehansko smradno zaporo ter čistilnim vložkom, vključno z vsem pritrdilnim in montažnim materialom, za podatke: Kondenčni sifon z mehansko smradno zaporo, proizvod: kot Hutterer & Lechner ali enakovreden, oziroma boljši; tip HL 136N kpl SKUPAJ: EUR List: 61/66

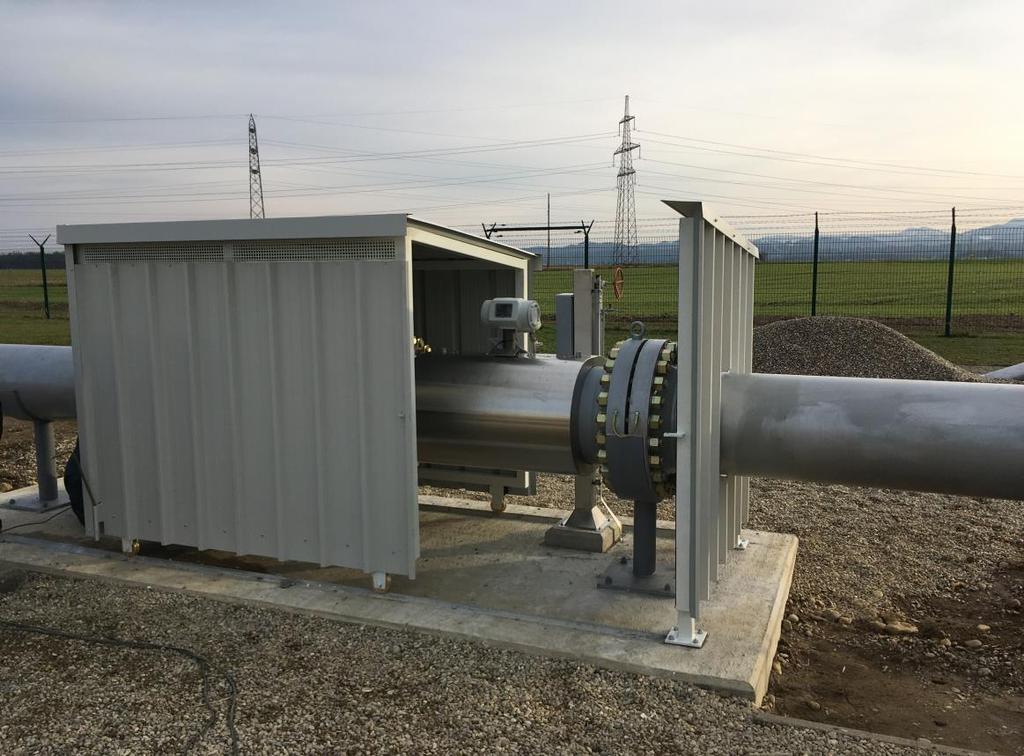

62 RAZNO: FOTO PRILOGA 1.0: PRIKAZ SESTAVA OHIŠJA/OKROVA ZA: - poglavje 3.1 Stojne instalacije, 1. Armature, pozicija 18, Zaščitno ohišje/okrov za montažo nad UZ merilnikom na liniji 4A - poglavje 1.1 Gradbena in obrtniška dela, 8. Merilna linija 4A, pozicija 5. Gradbena dela za ohišje/okrov nad UZ merilnikom na liniji 4A List: 62/66
