1 135 PRENAPETOSTNA ZAŠČITA w KAZALO PREGLED HITRI IZBOR ODVODNIKOV PROTEC, TI + TII (B/C) 25 ka (10/350) COMBTEC, TI + TII (B/C) 12,5 ka (10/350) VARTEC, TII (C) ODVODNIKI ZA POSAMEZNE NAPRAVE, TIII (D) ODVODNIKI ZA POSAMEZNE NAPRAVE IZVEDBA PO/NO, TIII (D) OMREŽNA ZAŠČITA, TIII (D) ODVODNIKI ZA FOTONAPETOSTNE NAPRAVE, TI + TII (B/C)

2 PREGLED W IZBIRA MOŽNIH / POTREBNIH ODVODNIKOV POSTAVITVE V STAVBI 136 podrazdelilnik podrazdelilnik podrazdelilnik razdelilnik

3 HITRI IZBOR ODVODNIKOV W SCHRACKOV HITRI IZBOR PRENAPETOSTNIH ODVODNIKOV Izbira pravih odvodnikov je eno od najpomembnejših področij, če hočemo zaščititi porabniško napravo. S Schrackovim hitrim izborom prenapetostnih odvodnikov lahko najdemo pravi odvodnik hitro in enostavno. START NE Ali je prenapetostna zaščita prisotna? SISTEM TN-C SISTEM TN-S SISTEM TT-S DA zaščitni nivo I ali II PROTEC 137 Ali je na strehi strešni nosilec s prostozračnim vodom? DA SCHRACK PROTEC / COMBTEC NE naprej zaščitni nivo III ali IV* Ali so na strehi antene ali podobne kovinske konstrukcije? DA Ali je naslednji podrazdelilnik na razdalji > 10 m? DA COMBTEC NE NE SCHRACK VARTEC VARTEC Ali že obstajajo določene prenapetostne zaščite za stavbo v neposredni bližini? NE naprej DA Odvodniki SCHRACK za posamezne naprave *** * se ne uporablja v Avstriji (ETV), ** se ne uporablja v Avstriji od , *** neodvisno od omrežnega sistema

4 PROTEC-ODVODNIKI W PROTEC-ODVODNIKI STRELE Z ISKRIŠČEM IN PRENAPETOSTNIMI ODVODNIKI WSCHRACK-INFO Schrackova serija Protec je kombinacija odvodnika strele z iskriščem in prenapetostnega odvodnika (TI + TII). Ta serija je bila preskušena po IEC/EN in je pridobila certifikat. Odvodnike Schrack Protec je treba uporabiti pri porabnikih, ki so uvrščeni v nivo zaščite pred strelo I in II (25 ka/19 ka (10/350) na pol. Pri notranji montaži, ki ni odvisna od lege, je treba upoštevati nacionalne predpise za inštalacije (Avstrija: ÖVE/ÖNORM E 8001, ÖVE/ÖNORM 8049, ÖVE/ ÖNORM EN 62305). Serija Protec je bila razvita tako, da za vsak omrežni sistem obstaja ena skupna naprava skupni priklop različnih naprav ni potreben. Za enostavno vgradnjo odvodnika na letev z varovalčnim stikalom za okvarni tok so na voljo posebne letve. 138 Protec TNC Protec TNS Protec TT preskušeno po preskusnem razredu I + II (B + C) IEC /EN najvišja trajna napetost U c 275 V AC (350 V DC ) 275 V AC (350 V DC ) 275 V AC (350 V DC ) impulzni tok I imp 25 ka na pol 25 ka na pol 25 ka na pol ka(gdt) specifična energija (W/R) 156 kj/ω na pol 156 kj/ω na pol 156 kj/ω na pol - 2,5 MJ/Ω(GDT) električni naboj Q 12,5 As na pol 12,5 As na pol 12,5 As na pol - 50 As (GDT) največji odvodni tokovni sunek I max (8/20) 100 ka na pol 100 ka na pol 100 ka na pol ka (GDT) naznačeni odvodni tokovni sunek I n (8/20) 25 ka na pol 25 ka na pol 25 ka na pol ka (GDT) zaščitni napetostni nivo U p (pri I n ) 1,4 kv 1,4 kv 1,5 kv največji pritezni moment 4,5 Nm 4,5 Nm 4,5 Nm največja dopustna predvarovalka 250 AgL temperaturno območje 40 C do +80 C prerez priključka 35 mm² (enožilni) / 25 mm² (finožični) montaža 35 mm DIN-letev stopnja mehanske zaščite IP 20 mere 54 x 90 x x 90 x mere s pomožnim kontaktom 54 x 98 x x 98 x x 98 x 70 W VEZALNA SHEMA Protec TNC Protec TNS Protec TT s pomožnim brez pomožnega kontaktom kontakta

5 PROTEC-ODVODNIKI W MERE W VEZALNA SHEMA 139 W DRUGO RDEČ ZAMENJAJ Pri odvodnikih s pomožnim kontaktom številka artikla konča z 1. Če se barva okenca spremeni na rdeče, je bil odvodnik preobremenjen in ga je treba zamenjati. OPIS TE ZAŠČITNI NIVO RAZRED ODVODNIKOV U C ŠIFRA PROTEC BC TNC 275/25 3 I + II TI + TII (B + C) 275 V AC IS PROTEC BC TNC 275/25 + H 3 I + II TI + TII (B + C) 275 V AC IS PROTEC BC TNS 275/25 4 I + II TI + TII (B + C) 275 V AC IS PROTEC BC TNS 275/25 + H 4 I + II TI + TII (B + C) 275 V AC IS PROTEC BC TT 275/25 + H 5 I + II TI + TII (B + C) 275 V AC IS mostiček UEA (BC) zw. FI 3-polni 6 IS mostiček UEA (BC) zw. FI 4-polni 8 IS050020

6 COMBTEC-ODVODNIKI W ODVODNIKI STRELE Z ISKRIŠČEM COMBTEC IN PRENAPETOSTNIMI ODVODNIKI W SCHRACK-INFO Schrackova serija Combtec je kombinacija odvodnika strele z iskriščem in prenapetostnega odvodnika (TI + TII). Ta serija je bila preskušena po IEC/EN in je pridobila certifikat. Odvodnike Schrack Combtec je treba uporabiti pri porabnikih, ki so uvrščeni v nivo zaščite pred strelo III in IV (12,5 ka(10/350) na pol. Pri notranji montaži, ki ni odvisna od lege, je treba upoštevati nacionalne predpise za inštalacije (Avstrija: ÖVE/ÖNORM E 8001, ÖVE/ÖNORM 8049, ÖVE/ÖNORM EN 62305). Serija Combtec je bila razvita tako, da za vsak omrežni sistem obstaja ena skupna naprava skupni priklop različnih naprav ni potreben. Za enostavno vgradnjo odvodnika na letev z varovalčnim stikalom za okvarni tok so na voljo posebne letve. 140 Combtec TNC* Combtec TNS* Combtec TT* preskušeno po preskusnem razredu I + II + [III] (B + C + [D]) IEC /EN najvišja trajna napetost* 275 V AC (350 V DC ) 275 V AC (350 V DC ) 275 V AC (350 V DC ) impulzni tok I imp (10/350) 12,5 ka na pol 12,5 ka na pol 12,5 ka na pol specifična energija (W/R) 39 kj/ω na pol 39 kj/ω na pol 39 kj/ω na pol električni naboj Q 6,25 As na pol 6,25 As na pol 6,25 As na pol največji odvodni tokovni sunek I max (8/20) 50 ka na pol 50 ka na pol 50 ka na pol naznačeni odvodni tokovni sunek I n (8/20) 20 ka na pol 20 ka na pol 20 ka na pol [kombinirani tokovni sunek U oc /I sc ] [10 kv/5 ka] [10 kv/5 ka] [10 kv/5 ka] zaščitni napetostni nivo U p (pri I n ) 1,5 kv 1,5 kv 1,5kV največji pritezni moment 4,5 Nm 4,5 Nm 4,5 Nm največja dopustna predvarovalka 250 AgL temperaturno območje 40 C do +80 C prerez priključka 35 mm² (enožilni/solid), 25 mm² (finožični) montaža 35 mm DIN-letev stopnja mehanske zaščite IP 20 mere 54 x 90 x x 90 x x 90 x 70 mere s pomožnim kontaktom 54 x 98 x x 98 x x 98 x 70 *pri najvišji trajni napetosti U c = 335 V AC izvedbe so ostalim tehničnim podatkom identične W VEZALNA SHEMA Combtec TNC Combtec TNS Combtec TT s pomožnim brez pomožnega kontaktom kontakta

7 COMBTEC-ODVODNIKI W MERE W VEZALNA SHEMA 141 W DRUGO RDEČ ZAMENJAJ Pri odvodnikih s pomožnim kontaktom številka artikla konča z 1. Če se barva okenca spremeni na rdeče, je bil odvodnik preobremenjen in ga je treba zamenjati. OPIS TE ZAŠČITNI NIVO RAZRED ODVODNIKOV U C ŠIFRA COMBTEC BC TNC 275/12,5 3 I + II TI + TII (B+C) 275 V AC IS COMBTEC BC TNC 275/12,5 + H 3 I + II TI + TII (B+C) 275 V AC IS COMBTEC BC TNS 275/12,5 4 I + II TI + TII (B+C) 275 V AC IS COMBTEC BC TNS 275/12,5 + H 4 I + II TI + TII (B+C) 275 V AC IS COMBTEC BC TT 275/12,5 4 I + II TI + TII (B+C) 275 V AC IS COMBTEC BC TT 275/25 + H 4 I + II TI + TII (B+C) 275 V AC IS COMBTEC BCD TNC 275/12,5 + H 3 I + II + III TI + TII + TIII (B+C+D) 275 V AC IS COMBTEC BCD TNS 275/12,5 + H 4 I + II + III TI + TII + TIII (B+C+D) 275 V AC IS COMBTEC BCD TT 275/12,5 + H 4 I + II + III TI + TII + TIII (B+C+D) 275 V AC IS COMBTEC BC TNC 335/12,5 + H 3 I + II TI + TII (B+C) 335 V AC IS COMBTEC BC TNS 335/12,5 + H 4 I + II TI + TII (B+C) 335 V AC IS COMBTEC BC TT 335/12,5 + H 4 I + II TI + TII (B+C) 335 V AC IS mostiček UEA (BC) zw. FI 3-polni 6 IS mostiček UEA (BC) zw. FI 4-polni 8 IS050020

8 VARTEC-ODVODNIKI W VARTEC- PRENAPETOSTNI ODVODNIKI W SCHRACK-INFO Schrackova serija Vartec je serija prenapetostnih odvodnikov (TII). Ta serija je bila preskušena po IEC/EN in je pridobila certifikat. Odvodnike Schrack Vartec je treba uporabiti pri porabnikih, ki se postavljajo na novo oziroma so se znatno spremenili. Pri notranji montaži, ki ni odvisna od lege, je treba upoštevati nacionalne predpise za inštalacije (Avstrija: ÖVE/ÖNORM E 8001). Ti odvodniki so v natični izvedbi in jih je v primeru preobremenitve odvodnika enostavno menjati. 142 VVP 255 VVP 335 DVP 255 trajna napetost odvodnika 255 V AC 335 V AC 255 V AC naznačeni odvodni tokovni sunek I n (8/20) 15 ka/20 ka 15 ka/20 ka 20 ka mejni odvodni tok I max (8/20) 30 ka/40 ka 30 ka/40 ka 40 ka zaščitni napetostni nivo U p pri I n 1,3 kv/1,4 kv 1,4 kv/1,65 kv 1,2 kv odzivni čas t a <25 ns <25 ns <100 ns dopustna temperatura okolja 40 C do +80 C stopnja mehanske zaščite, odprt/vgrajen IP 20 / 40 največja dopustna predvarovalka 100 A 100 A - največji prerez priključka 16 / 25 mm² (finožični) pomožno stikalo (opcija) 250 V AC / 0,5 A, največ 1,5 mm 2 uporaba mostička obojestransko največji pritezni moment sponk 2,5 3,0 Nm W MERE IN VEZALNE SHEME VVP 255/355 DVP 255 VVP 255/355 DVP 255 s pomožnim stikalom s pomožnim stikalom

9 VARTEC-ODVODNIKI W VEZALNE SHEME TN-C-sistem omrežja TN-S-sistem omrežja TN-C/TT-/IT-sistem omrežja nadtokovna zaščita nadtokovna zaščita nadtokovna zaščita RCD-zaščita nadzor izolacijske upornosti W DRUGO 3+1 vezava 143 RDEČ ZAMENJAJ Pri odvodnikih s pomožnim kontaktom številka artikla konča z 1. Če se barva okenca spremeni na rdeče, je bil odvodnik preobremenjen in ga je treba zamenjati. OPIS TE ZAŠČITNI NIVO RAZRED ODVODNIKOV U C ŠIFRA C-odvodnik 15 ka VVP TII (C) 255 V AC IS C-odvodnik 20 ka VVP TII (C) 255 V AC IS C-odvodnik 15 ka VVP TII (C) 335 V AC IS C-odvodnik 20 ka VVP TII (C) 335 V AC IS N-PE odvodnik 20 ka DVP255 1) 1 - TII (C) 255 V AC IS podnožje 1-polno za VVP 1 - TII (C) - IS A podnožje 1-polno za VVP + pomož. kontakt 1 - TII (C) - IS A podnožje 1-polno za DVP 1 - TII (C) - IS A podnožje 1-polno za DVP + pomož. kontakt 1 - TII (C) - IS A podnožje 3+1 vezava 4 - TII (C) - IS A podnožje 3+1 vezava+ pomožni kontakt 4 - TII (C) - IS A mostiček trojni, izoliran, za TN-C-sistem mostiček četverni, izoliran, za TN-S-, TT-sistem IS IS ) Kakor je zabeleženo v ÖVE/ÖNORM, velja zahteva 20 ka za odvodnike med ničelno letvijo in med glavno ozemljitveno letvijo (N/PE-odvodniki). (PAS) ali PE-letev nespremenjeno, tudi če se med zunanjo in ničelno letvijo uporabijo zaščitne naprave pred prenapetostjo z višjim nazivnim tokovnim sunkom, npr. 15 ka ali 20 ka.

10 ODVODNIKI ZA POSAMEZNE NAPRAVE W ODVODNIKI SCHRACK ZA POSAMEZNE NAPRAVE W SCHRACK-INFO Schrackovi odvodniki za posamezne naprave (T3) za vrstno vgradnjo in za notranjo vgradnjo so, namenjeni za zaščito enofaznih porabnikov pred prehodnimi prenapetostmi. Z dvema zaščitnima priključkoma v eni razdelilni enoti je Schrackov odvodnik za posamezne naprave primeren za varčevanje s prostorom pri montaži v male razdelilnike ali druga DIN-letve ohišja. 144 VMG 275 trajna napetost odvodnika U c 275 V AC naznačeni odvodni tokovni sunek I n (8/20) 3 ka / na pol U oc (1,2/50) 6 kv / na pol zaščitni napetostni nivo U p pri I n 0,9 kv odzivni čas t a <100 ns dopustna temperatura okolja 40 C do +80 C stopnja mehanske zaščite, odprt/vgrajen IP 20 / 40 največja dopustna predvarovalka 63 A največji prerez priključka L, N = 6 mm 2 ; PE = 25/35 mm 2 pomožno stikalo (opcija) 250 V AC / 0,5 A; največ 1,5 mm 2 W MERE IN VEZALNE SHEME vezava vezalna shema F2 je potreben, če je F1 > 63 AgL OPIS TE ZAŠČITNI NIVO RAZRED ODVODNIKOV U C ŠIFRA D-odvodnik 3 ka, VMG 1 - TIII (D) 275 V AC IS podnožje 1-polno za VMG / VEPG IS podnožje 1p + pomož. kont. za VMG/VEPG IS010202

11 ODVODNIKI ZA POSAMEZNE NAPRAVE - IZVEDBA PO/NO W ODVODNIKI SCHRACK ZA POSAMEZNE NAPRAVE - IZVEDBA PO/NO W SCHRACK-INFO Schrackovi odvodniki za posamezne naprave za podometne doze so primerni za opremljanje ali dodatno opremljanje vtičnic šuko. Prehodno ožičenje pri IS omogoča priklop več vtičnic. Pri preobremenitvi vgrajeni dajalnik signala javlja okvarjeno napravo. Oskrba z napetostjo končnih naprav ostane zagotovljena. Idealna za naknadno vgradnjo odvodnika preskusnega razreda 3 za občutljive končne naprave je Schrackova zaščitna vmesna vtičnica. Kombinacija zaščite energijskih vodov in podatkovnih vodov s F-priklopom (TV antena) oziroma telefonskim priključkom (RJ11) zaščiti vse pomembne dovode k TV sprejemniku ali telefonski napeljavi. Vgrajuje vedno v kombinaciji z odvodniki Protec, Combtec ali Vartec! podometni vgradni odvodnik vmesna vtičnica IS IS IS preskušeno po preskusnem razredu III (D) IEC /EN prehodno ožičenje DA NE NE 145 najvišja trajna napetost U c 255 V AC 275 V AC kombinirani tokovni sunek U oc /I sc 4 kv/2,5 ka 6 kv/3 ka 6 kv/3 ka največja vhodna moč VA zaščitni napetostni nivo U p (pri I n /L N ) <0,9 kv <0,8 kv <1,25 kv največja dopustna predvarovalka 16 AgL/gG temperaturno območje 0 C do +40 C prerez priključka 2,5 mm 2 1,5 mm 2 - signalizacija brenčalo brenčalo LED-prikaz otroško varovalo - - JA W MONTAŽA / MERE / VEZALNA SHEMA ZA ODVODNIKE ZA PODOMETNE DOZE Lvhod Lizhod Nvhod Nizhod TV izhod TV vhod TEL izhod TEL vhod OPIS ZAŠČITNI NIVO RAZRED ODVODNIKOV U C ŠIFRA vmesna vtičnica 230 V AC /16 A - TIII (D) 275 V AC IS D-odvodnik PO doze 2,5 ka, prehod. ožičenje - TIII (D) 255 V AC IS D-odvodnik PO doze 2,5 ka - TIII (D) 255 V AC IS010003

12 OMREŽNA ZAŠČITA W SCHRACKOVA OMREŽNA ZAŠČITA DATEC W SCHRACK-INFO Omrežna zaščita Datec se uporablja pri omrežnih kablih, kot so BUS-omrežni kabli, krmilni kabli itd. Zaradi možnosti brezprekinitvene zamenjave (kontakti se zaprejo, preden enota ostane brez kontakta) je Datec primeren tudi za zaščito signalnoobdelovalnih vhodov (naprav). Ta rešitev vsebuje eno 12 mm široko enoto in 2 zaščitna priključka. Zaradi neposrednega kontakta na ozemljitveno DIN-letev, ni potrebna ozemljitvena napeljava do enote. 146 IS IS IS IS opis DATEC DMOD5V DATEC DMOD12V DATEC DMOD24V DATEC DMOD30V preskušeno po preskusnem razredu III IEC število zaščitenih krogov 2 x 2 (4 žile) naznačena napetost U N 5 V DC 12 V DC 24 V DC 30 V DC najvišja trajna napetost U c 7 V DC 15 V DC 28 V DC 33 V DC sprožilno območje napet. (a/b-pg)(a-b) 8 10 V V V V naznačeni tok I L pri 25 C 1 A naznačeni odvodni tokov. sunek In (8/20) 10 ka največji odvodni tokovni sunek I max (8/20) 20 ka preostala napetost U res pri 5 ka (8/20) 22 V 42 V 70 V 80 V odzivni čas t A 1 ns termična ločilna naprava termoclip izolacijska upornost 5 kω / 5 V DC 12 MΩ / 12 V DC 24 MΩ / 24 V DC 30 MΩ / 30 V DC serijska impedanca R 1,6 2,0 Ω prečna kapaciteta C 50 pf mejna frekvenca fg 30 MHz prerez priključka 4 mm² (finožični) stopnja mehanske zaščite IP 20 material ohišja termična umetna masa V-0 montaža 35 mm DIN-letev mere 95 x 90 x 12 W MERE IN VEZALNE SHEME OPIS TE ZAŠČITNI NIVO RAZRED ODVODNIKOV U C ŠIFRA DATEC BUS-odvodnik 5 V DC 1 A, 12 mm 0,5 - TIII (D) 7 V DC IS DATEC BUS-odvodnik 12 V DC 1 A, 12 mm 0,5 - TIII (D) 15 V DC IS DATEC BUS-odvodnik 24 V DC 1 A, 12 mm 0,5 - TIII (D) 28 V DC IS DATEC BUS-odvodnik 30 V DC 1 A, 12 mm 0,5 - TIII (D) 33 V DC IS212430

13 OMREŽNA ZAŠČITA W OMREŽNA ZAŠČITA DATEC - F-PRIKLJUČEK, TV PRIKLJUČEK (MF) W SCHRACK-INFO Tako kot energijske napeljave morajo biti zaščitene tudi vse omrežne napeljave. Tudi one so v nevarnosti, da prevajajo prenapetost in jo dovajajo elektronskim napravam. Področja uporabe: napeljave od TV anten oziroma od satelitov do televizijskega sprejemnika ali sprejemne postaje. IS IS opis DATEC IEC DATEC F preskušeno po preskusnem razredu III IEC/EN koaksialna povezava IEC (priključek) 75 Ω F (priključek) 75 Ω vhodno dušenje ( MHz) <0,5 db najvišja trajna napetost 48 V AC / 60 V DC naznačeni odvodni tokovni sunek I n (8/20) 5 ka zaščitni napetostni nivo pri I n 550 V odzivni čas <5 ns 147 W VEZALNA SHEMA OPIS TE ZAŠČITNI NIVO RAZRED ODVODNIKOV U C ŠIFRA DATEC koaksialni F-priključek 75 Ω - - TIII (D) 60 V DC IS DATEC koaksialni IEC-priključek 75 Ω - - TIII (D) 60 V DC IS211405

14 ODVODNIKI ZA FOTONAPETOSTNE NAPRAVE W ODVODNIKI STRELE Z ISKRIŠČEM IN PRENAPETOSTNIMI ODVODNIKI ZA FOTONAPETOSTNE NAPRAVE W SCHRACK-INFO Serija SCHRACK-PHOTEC je bila posebej razvita za zaščito fotonapetostnih naprav in jih ščiti pred neposrednimi in posrednimi učinki strel in prenapetosti. S pravilno montažo teh odvodnikov je fotonapetostna naprava zaščitena na območjih, kjer je nivo zaščite pred strelami III in IV. Z uporabo 2 sponk na zaščiteni pol z lahkoto realiziramo varno povezavo med napeljavo in napravami. Kombinacija odvodnika strele z iskriščem in prenapetostnega odvodnika ne zahteva nobenih dodatnih odvodnikov med fotonapetostnim panelom in usmernikom. 148 PHOTEC BC 1000 PHOTEC BC 550 preskušeno po preskusnem razredu I + II (B + C) IEC /EN najvišja trajna napetost 1000 V DC 550 V DC impulzni tok I imp (10/350) 12,5 ka na pol 12,5 ka na pol največji odvodni tokovni sunek I max (8/20) 40 ka na pol 40 ka na pol naznačeni odvodni tokovni sunek I N (8/20) 20 ka na pol 20 ka na pol zaščitni napetostni nivo U p (pri I n ) 2,25 kv 2,0 kv največji pritezni moment 4,5 Nm 4,5 Nm največja dopustna predvarovalka 250 AgL temperaturno območje 40 C do +80 C prerez priključka 35 mm² (enožilni), 25 mm² (finožični) montaža 35 mm DIN-letev stopnja mehanske zaščite IP 20 mere 72 x 90 x x 90 x 70 mere s pomožnim kontaktom 72 x 98 x x 98 x 70 W VEZALNA SHEMA PV-modul DC odklopnik usmernik W DRUGO PHOTEC BC PHOTEC C RDEČ ZAMENJAJ Pri odvodnikih s pomožnim kontaktom številka artikla konča z 1. Če se barva okenca spremeni na rdeče, je bil odvodnik preobremenjen in ga je treba zamenjati. OPIS TE ZAŠČITNI NIVO RAZRED ODVODNIKOV U C ŠIFRA PHOTEC BC 1000/12,5 4 IIII + IV TI + TII (B + C) 1000 V AC IS PHOTEC BC 1000/12,5 + H 4 IIII + IV TI + TII (B + C) 1000 V AC IS PHOTEC BC 550/12,5 4 IIII + IV TI + TII (B + C) 550 V AC IS PHOTEC BC 550/12,5 + H 4 IIII + IV TI + TII (B + C) 550 V AC IS011151

15 ODVODNIKI ZA FOTONAPETOSTNE NAPRAVE W PRENAPETOSTNI ODVODNIKI ZA FOTONAPETOSTNE NAPRAVE W SCHRACK-INFO Serija SCHRACK-PHOTEC je bila posebej razvita za zaščito fotonapetostnih naprav in jih ščiti pred neposrednimi in posrednimi učinki strel in prenapetosti. S pravilno montažo teh odvodnikov je fotonapetostna naprava zaščitena pred prehodnimi napetostmi. Z natičnim sistemom prenapetostnih zaščitnih enot je zamenjava po preobremenitvi enostavna. Enote se ne smejo zamenjati. Zamenjava enot se ne sme izvesti pod napetostjo. Upoštevati je treba nacionalne predpise za inštalacije. PHOTEC C 1000 PHOTEC C 550 preskušeno po preskusnem razredu II (C) IEC /EN najvišja trajna napetost 1000 V DC 550 V DC največji odvodni tokovni sunek I max (8/20) 40 ka na pol 40 ka na pol naznačeni odvodni tokovni sunek I n (8/20) 20 ka na pol 20 ka na pol zaščitni napetostni nivo U p (pri I n ) 2,6 kv 2,0 kv največji pritezni moment 4,5 Nm 4,5 Nm največja dopustna predvarovalka 125 AgL temperaturno območje 40 C do +80 C prerez priključka 35 mm² (enožilni), 25 mm² (finožični) montaža 35 mm DIN-letev stopnja mehanske zaščite IP 20 mere 35 x 90 x x 90 x 70 mere s pomožnim kontaktom 35 x 98 x x 98 x W VEZALNA SHEMA PV-modul DC odklopnik usmernik PHOTEC BC PHOTEC C W DRUGO RDEČ ZAMENJAJ Pri odvodnikih s pomožnim kontaktom številka artikla konča z 1. Če se barva okenca spremeni na rdeče, je bil odvodnik preobremenjen in ga je treba zamenjati. OPIS TE ZAŠČITNI NIVO RAZRED ODVODNIKOV U C ŠIFRA PHOTEC C 1000/ TII (C) 1000 V AC IS PHOTEC C 1000/20 + H 3 - TII (C) 1000 V AC IS PHOTEC C 550/ TII (C) 550 V AC IS PHOTEC C 550/20 + H 2 - TII (C) 550 V AC IS011251

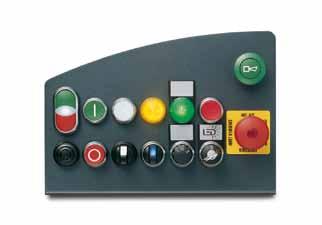

16 STIKALA IN KRMILNI/SIGNALNI APARATI TOP-TEHNIKA TOP-TEHNIKA KRMILNI/SIGNALNI APARATI GLAVNA/ODMIČNA STIKALA 150 TOP-TEHNIKA TOP-TEHNIKA GLAVNA STIKALA ZA IZKLOP V SILI GLAVNA STIKALA TOP-TEHNIKA TOP-TEHNIKA ODMIČNA STIKALA S ČELNO PRITRDITVIJO ODMIČNA STIKALA ZA VGRADNJO NA LETEV
