1 Investitor: UNIVERZITETNI REHABILITACIJSKI INŠTITUT REPUBLIKE SLOVENIJE S O Č A Linhartova 51, 1000 Ljubljana Objekt: UNIVERZITETNI REHABILITACIJSKI INŠTITUT REPUBLIKE SLOVENIJE S O Č A Linhartova 51, 1000 Ljubljana LEKARNA SOČA in COP r e k o n s t r u k c i j a in p r e u r e d i t e v p r o s t o r o v Datum: december POPIS DEL IN MATERIALA Rekonstrukcija in preureditev lekarne Soča Stran 1 od 159

2 SKUPNA REKAPITULACIJA vseh DELLEKARNA in COP Ponudba št.: obvezno vpisati št. ponudbe obr.: POOSVP A. GRADBENA DELA LEKARNA in COP brez DDV EUR kpl 0,00 EUR B. OBRTNIŠKA DELA LEKARNA in COP brez DDV kpl 0,00 C. ZUNANJA UREDITEV brez DDV kpl 0,00 D. E. F. G. H. ELEKTRO INSTALACIJSKA DELA LEKARNA in COP brez DDV kpl 0,00 STROJNO INSTALACIJSKA DELA LEKARNA in COP brez DDV kpl NOTRANJA OPREMA LEKARNA in COP brez DDV kpl 0,00 IZDELAVA PID DOKUMENTACIJE ZA GOI DELA LEKARNA in COP (1x eoblika in 3x papirna oblika) brez DDV kpl 1,00 IZDELAVA Navodil za uporabo vzdrževanje in obratovanje izgrejenega objekta za GOI dela vse v skaldu z ZGO1 LEKARNA in COP (1x eoblika in 2x papirna oblika) brez DDV kpl 1,00 1. VSA DELA SKUPAJ NETO brez DDV 0,00 2. komercilani ponudbeni popust v neto enkratnem znesku 0,00 3. SKUPNA VREDNOST PO PREDRAČUNU (brez DDV) 0,00 4. DDV v višini 20,00 % 0,00 5. PONUDBENA CENA Z DDV 0,00 OPOMBE NAROČNIKA : Pri izdelavi ponudbe mora ponudnik obvezno upoštevati vse zahteve naročnika, ki izhajajo iz celotne projektno tehnične PGD in PZI Dokumentacije, veljavnega prevnomočnega topredmetnega dovoljenja, celotne veljavne topredmetne zakonodaje z vodilnim Zakonom ZGO1 ter topredmetno razpisno dokumentacijo. V vrsti del "F.: Notranja oprema " mora ponudnik upoštavti in predvideti vse končne obdelave površin v kvaliteti, ki so predpisane za opremo lekarn oz. zdravstveno dejavnost. Naročnik ni dolžan prevzeti izvedb ali izdelkov, ki ne bodo izvedene v skladu z zgornjimi zahtevki oz. bodo izvedene oz. dobavljeni brez dokazil o kakovosti vgrajenih materialov, ki jih mora izvajalec izkazati v Dokazilu o zanesljivosti objekta. Ponudnik mora pri izdelavi ponudbe upoštevati faznost izvedbe del (3 faze) in temu prilagoditi terminski načrt izvedbe del. Upoštevati je tudi dejstvo, da mora Lekarna v času izvedbe del delovati nemoteno. Pred pričetkom del je obvezno potrebno vse opise, mere, količine in obdelave kontrolirati po zadnjeveljavnih načrtih, detajlih in opisih ter preveriti dejanske izmere na objektu samem. Kraj in datum ponudbe : obvezno vpisati datum Ime in priimek pooblaščenega predstvnika naročnika, ki je odgovoren za ponudnikovo ponudbo z podpisom in žigom : obvezno izpolniti Stran 2 od 159

3 POZ. OPIS POSTAVKE M.E. KOL. CENA POS. SKUPAJ A GRADBENA DELA A SKUPNA REKAPITULACIJA GRADBENIH DEL A1 Skupaj GRADBENA DELA LEKARNA 0,00 A2 Skupaj OBRTNIŠKA DELA COP 0,00 Skupaj gradbena dela LEKARNA in COP 0,00 A1 GRADBENA DELA LEKARNA Skupna rekapitulacija GRADBENIH DEL LEKARNA I. Pripravljalna dela 0,00 II. Odstranitvena rušitvena dela 0,00 III. Zemeljska dela 0,00 IV. Armiranobetonska dela 0,00 V. Tesarska dela 0,00 VI. Zidarska dela 0,00 VII. Fasaderska dela 0,00 Gradbena dela skupaj: 0,00 I. Pripravljalna dela OP: Dela je treba izvajati po določilih veljavnih tehničnih predpisov in skladno z obveznimi standardi. 1 Zaščita obstoječih površin, z dnevnim sprotnim čiščenjem in odstranitvijo in odvozom po končanih delih. zaščita stopnišč in že finalizirane spodnje etaže. zaščita fasadnih elementov, tlakov, sten...opreme kpl 1,00 0,00 0,00 2 Ureditev gradbišča, skladno z varnostnim kpl 1,00 0,00 0,00 načrtom, ki ga dostavi naročnik. (gradbiščna ograja, vsi potrebni elementi ureditve gradbišča...) PRIPRAVLJALNA DELA SKUPAJ: 0,00 II. OP: Odstranitvena rušitvena dela V ceni vseh postavk zajeti vsa pomožna dela, ves material in prenose, nakladanje na prevozno sredstvo ter odvoz na stalno deponijo, s plačilom vseh taks v deponiji. Vse rušitve po projektu. Vse rušitve nosilnih konstrukcij je izvajati po navodilu statika z vsemi potrebnimi podpornimi konstrukcijami ki jih je zajeti v ceni posameznih postavk. Odstranitev in odvoz vseh okolju nevarnih materialov je izvajati v skladu s predpisi in jih je ustrezno deponirati. Podpiranje je izvesti po načrtu podpiranja, ki ga izdela izvajalec in potrdi projektant gradbenih konstrukcij. V vseh rušitvenih delih je poleg rušenja potrebno upoštevati še: Stran 3 od 159

4 Nakladanje in prenos rušenega materiala na deponijo izven objekta, priprava deponije in čiščenje deponije po končanem delu. V ceni posamezne postavke je potrebno upoštevati vsa pripadajoča dela, zaščito bližnjih elementov in vse potrebne transporte, dvige in spuste. V ceni rušitvenih del je upoštevati vsa podpiranja v času rušenja in zaščito in morebitne odre za izvedbo Upoštevati je zaščito in čiščenje transportnih poti, stopnišč in hodnikov po potrebi. Izvajalec del mora ravnati z odpadki, ki nastanejo pri izvajanju del zaradi gradnje po "Pravilniku o ravnanju z odpadki, ki nastanejo pri gradbenih delih", Ur. l. št. 3/2003. Pri odstranjevanju azbestnih cementnih plošč je potrebno preprečiti razbijanje le teh na strehi oziroma na tleh. Pritrjene plošče je potrebno odviti in jih transportirati na tla z ustrezno transportno napravo. 1 Odstranitev streh, v celoti oz. delno, z ustreznimi podpiranji in varovanji. Odstranitev napušča nadstreška. odstrani se kapni pas v širini 85cm, v dolžini cca 15m Odrez in odstranitev bakrene pločevinaste kritine, lesene podloge kritine, lesene oz. jeklene nosilne konstrukcije. Odstranitev elementevo je izvesti tako, da bo mogoče izvesti novi vertikalni zaključek strehe. Odstrani se viseči žleb z vsemi kljukami. kpl 1,00 0,00 0,00 2 Rušenje raznih AB konstrukcij (robniki, oporni zidci, vrhovi temeljev...), z odrezom betona na manjše segmente, primerne za transport, kar je zajeti v ceni postavke. m3 3,00 0,00 0,00 3 Pazljiva odstranitev stavbnega pohištva, skupaj z okvirji, slepimi okvirji, pragovi, okenskimi policami, vsemi senčili. Odstranitev se mora izvajati z izrezovanjem okvirjev saj se fasada ne sem poškodovati oz. poškodbe fasad pri rušenju fasadnega pohištva naročnik ne bo priznal kot dodatno delo. velja tudi za vse ostale rušitve elementov fasade, ki so neposredno vezane na obstoječo fasado. a. vrata velikosti do 2m2. kom 16,00 0,00 0,00 b. vrata velikosti 24m2. Tudi zasteklitve ob vratih. kom 2,00 0,00 0,00 c. okna velikosti do 2m2. kom 1,00 0,00 0,00 d. okna in zasteklitve velikosti 24m2 kom 7,00 0,00 0,00 e. okna in zasteklitve velikosti 68m2 kom 2,00 0,00 0,00 f. Odstranitev kompletnega vetrolova (dvojna avtomatska drsna vrata in fiksne zasteklitve) z vsemi nosilnimi profili, maskami, opremo. Avtomatska vrata se deponira po dogovoru z naročnikom. skupna površina sten (stekel) 25m2 kpl 1,00 0,00 0,00 4 Odstranitev okvirjev predpražnikov, okvirjev, sider... Teža posameznega dolžinskega elementa do 10,00 kg in tlorisne velikosti do 0,40 m2 m1 12,00 0,00 0,00 Stran 4 od 159

5 5 Rušenje opečnih sten, parapetov, naprava prebojev in povečanje obstoječih odprtin, izdelava niš, z obojestranskim ometom, fasadnimi oblogami, oziroma keramičnimi ploščicami, z vsemi AB zidnimi vezmi in prekladami, z napravo ležišč za nove preklade, po navodilih statika. a. debeline do 20cm m2 194,00 0,00 0,00 b. debeline nad 20cm m3 18,00 0,00 0,00 6 Odstranitve tlakov skupaj z nizkostensko obrobo, kar je zajeti v ceni Del tlakov se odstranjuje skupaj s podlogo po postavkah a. tlaki skupaj s podlogo finalni tlak PVC oz. keramika cementni estrih v debelini do 5cm sloji izolacij v debelini do 10cm m2 40,00 0,00 0,00 b. finalni tlak vinaz oz. PVC kpl z odstranitvijo lepila do čiste površine estriha m2 370,00 0,00 0,00 c. lokalna odstranitev kamnitega tlaka ob m2 10,00 0,00 0,00 obstoječem vetrolovu in fasadni zasteklitvi z izdajnim oknom. Obstoječi kamniti tlak izven območja posegov se ne sme poškodovati d. lokalna odstranitev podloge tlaka, na loakciji talne kinete. Odstrani se estrih, skupaj s toplotno izolacijo, v skupni debelini in hidroizolacija odrez le te. Skupna debelina podloge tlaka 1012cm. Odstranitev podloge tlaka se izvede z ravnim odrezom. Obstoječi pokrov kinete se ne sme poškodovati. odstranitve v širinah 80120cm, po tlorisni dispoziciji. d.1. ravni odrez podloge tlaka m1 180,00 0,00 0,00 d.2. odstranitev podloge tlaka in hidroizolacije m2 90,00 0,00 0,00 7 Demontaža pokrovov kinet v tlaku. Siporex pokrovi položeni v ležišče. Pokrove je očistiti, oštevilčiti označiti zaradi ponovne montaže. V ceni je zajeti odstranitev, čiščenje pokrovov in ležišč, deponiranje in ponovno montažo pokrovov po končanih delih. Pokrovi širine 60100cm m1 90,00 0,00 0,00 8 Zbijanje stenske keramike s sten, ki se ne rušijo, skupaj s podlogo. m2 35,00 0,00 0,00 9 Zbijanje ometov do zdrave podlage. m2 100,00 0,00 0,00 10 Odstranitev spuščenih stropov, z vso podkonstrukcijo in elementi instalacij. Stropovi iz različnih materialov: raster, leseni in mavčnokartonski gladki. 11 Odstranitev lesenih montažnih predelnih sten, delno zastekljenih, vključno z vrati in podboji. Odstranijo se kompeltne stene: stojke, polnila, zasteklitve, vrata... m2 370,00 0,00 0,00 m2 240,00 0,00 0,00 Stran 5 od 159

6 13 Odstranitev stenskih oblog, lesene, z vso podkonstrukcijo. m2 50,00 0,00 0,00 14 Naprava utorov in prebojev za instalacije, ležišč in vrtin za sidranje novih konstrukcij, z ometavanjem oz. zazidavo le teh po končanih delih. a. utori preseka do 10x5 cm v opečnih stenah. Ocena b. utori preseka do 20x10 cm v opečnih stenah. Ocena m1 100,00 0,00 0,00 m1 25,00 0,00 0,00 15 Odstranitev nevgrajene in vgrajene opreme ur 20,00 0,00 0,00 16 Razne odstranitve, obračun po dejanskem stanju. Ocena PK delavec ur 100,00 0,00 0,00 KV delavec ur 100,00 0,00 0,00 ODSTRANITVENA RUŠITVENA DELA SKUPAJ: 0,00 III. Zemeljska dela Op: Vsa zemeljska dela se obračunajo glede na dejansko stanje Izkopi se izvajajo v terenu, cca IIIIV. ktg. Obračun vseh količin se obračunajo v raščenem stanju. V ceni vseh postavk zajeti vsa pomožna dela, ves material in prenose, nakladanje na prevozno sredstvo ter odvoz na gradbiščno deponijo. Zemeljska dela zunanje ureditve in kanalizacije zajeta ločeno 1 Strojni izkop jarkov za točkovne in pasovne temelje, globine do 1m 2 Zasipavanje, z zemljino, z dobavo le te, z nabijanjem v plasteh. Količina vzeta v raščenem stanju. 3 Odvoz odvečnega materiala na stalno deponijo, z nakladanjem na prevozno sredstvo, razkladanjem in razstiranjem v deponiji. Količina v raščenem stanju. 4 Dobava in vgrajevanje gramoznega tampona, v tlak vetrolova, v debelini 30cm, z utrjevanjem. m3 34,00 0,00 0,00 m3 14,00 0,00 0,00 m3 20,00 0,00 0,00 m3 3,00 0,00 0,00 ZEMELJSKA DELA SKUPAJ : 0,00 IV. OP: Armiranobetonska dela V ceni vseh postavk zajeti vsa dela, ves osnovni in pomožni material, napravo in vgradnjo betona ter prenose. Pri vseh zaščitnih plasteh betona je upoštevati PZI gradbene konstrukcije in požarne zahteve. Za izvedbo vseh betonskih del je dosledno upoštevati smernice za izvedbo in vgradnjo AB konstrukcij, kot tudi vse upoštevane predpise in standarde iz projekta PZI gradbene konstrukcije. 1 Vgrajevanje podložnega betona C 8/10 a. podložni beton notranjih tlakov, debeline 10 cm, m3 5,00 0,00 0,00 fino zaglajen popravila obstoječih podložnih betonov ob rušitvah Stran 6 od 159

7 b. podložni beton temeljev m3 1,50 0,00 0,00 2 Vgrajevanje betona C 25/30 XC2 v armirane konstrukcije, preseka do 0,08m3/m2m1 zidne vezi, preklade, nosilci m3 2,00 0,00 0,00 3 Vgrajevanje betona C 25/30 XC2 v armirane konstrukcije, preseka nad 0,30m3/m2m1 a. točkovni temelji m3 4,50 0,00 0,00 b. pasovni temelji m3 2,00 0,00 0,00 4 Dobava, ravnanje, čiščenje, sekanje, polaganje in vezanje rebraste armature a. do f12 mm kg 380,00 0,00 0,00 b. nad f12 mm kg 300,00 0,00 0,00 ARMIRANOBETONSKA DELA SKUPAJ: 0,00 V. Tesarska dela OP: Vse vidne konstrukcije imajo popolnoma gladek opaž. Vse dilatacije po projektu, z napravo, odstranitvijo in čiščenjem opaža, z vsemi pomožnimi deli in prenosi, kar je zajeti v ceni. V opaže vgraditi vsa sidra kovinskih elementov, po navodilih statika. 1. Opaž nevidnih AB konstrukcij a. temelji m2 28,00 0,00 0,00 b. preklade, s podpiranjem do 3m m3 10,00 0,00 0,00 2 Fasadni odri do 20m višine, z napravo podstavka, m2 310,00 0,00 0,00 prenosom materiala do mesta vgraditve, odstranitvijo odra po uporabi, čiščenjem lesa in amortizacijo za enostavno fasado. V ceni zajeta tudi ograjo, dostope na odre in lovile odre. 3 Lahki premični odri na zidarskih kozah, višine do m2 198,00 0,00 0,00 4m, potrebni za vsa gradbena, obrtniška in instalacijska dela. podana 1/2 kvadrature. TESARSKA DELA SKUPAJ: 0,00 VI. Op: Zidarska dela V ceni vseh postavk zajeti vsa pomožna dela in material ter vse prenose. ESTRIHI IN PREVLEKE Cene po enoti za posamezne postavke za cementne prevleke in estrihe vsebujejo, poleg del, opisanih v posamezni postavki ter splošnih določil za zidarska dela še: čiščenje in vlaženje betonske podloge (po potrebi tudi močenje s cementnim mlekom, če obstoja nevarnost, da se prevleka sicer ne bi prijela na podlago), določanje višinskih točk in vseh ravnin, priprava, nameščanje in odstranitev vodil; zaščito izdelka v primeru potrebe vsaj tri dni pred vplivom mraza, vročine ali vetra; zaščito pred fizičnimi poškodbami. samo izvedba po opisu in previlih stroke upoštevanje dilatacijskih trakov za plavajoče pode in izvedbo ustreznih dilatacij v estrihih po pravilih stroke, kot tudi vse potrebne elemente za napravo dilatacij, ki s tem popisom niso posebej obravnavane Stran 7 od 159

8 1. Pozidave parapetov, obzidave ob rušitvah, ob m2 25,00 0,00 0,00 vgradnji stavbnega pohištva, z opečnim modularcem, v podaljšani malti 1:3:9, s sidranjem v obstoječe konstrukcije, kar je vse zajeti v ceni. a. pozidave v debelini do 20cm b. pozidave v debelini nad 20cm m3 8,00 0,00 0,00 2. Naprava grobega in finega ometa v podaljšani malti 1:3:9, s predhodno napravo cem. obrizga 1:3:9m, z napravo malte. Novi ometi na lokaciji odstranjenih ometov, ometi špalet, prebojev... m2 150,00 0,00 0,00 3 Naprava talne HI na podložni beton. V ceni te Hi je zajeti tudi ustrezne HI premaze hladni bitumenski premaz 0.3 kg/m2 polimerbitumenski trak,enoslojno(app) OP: ob stenah je HI zavihana navzgor do višine končnega finalnega tlaka a. dopolnitev obstoječe HI na lokaciji posegov v m1 90,00 0,00 0,00 kinete, pasovi širin do 120cm, stikovanje z obstoječo HI v preklopih po min 20cm. b. popravila talne HI ob rušitvah in HI v vetrolovu m2 20,00 0,00 0,00 4 Naprava vertikalne HI s predhodno zagladitvijo finim ometom, kar je zajeti v ceni te postavke. obrizg in fini omet na opečno steno za napravo HI hladni bitumenski premaz 0.3 kg/m2 polimerbitumenski trak,enoslojno(app)po DIN in 18195, zaščita HI in toplotna izolacija cokla objekta 12cm ekstrudiran polistiren kot m naprimer : stirodur m2 10,00 0,00 0,00 5 naprava podloge tlakov estrihi z armaturo, ki jo je zajeti v ceni, z napravo betona, z dilatacijskimi stiropor trakovi ob stenah. Dilatacije estriha večjih kvadratur po projektu tlaka, kar je zajeti v ceni. Točne višine posameznih slojev glede na dejanske višien tlakov. a. podloga finalnega tlaka na lokaciji odstranitev tlaka in novega vetrolova 6cm mikroarmirani cementni estrih PE folija 6cm sloji izolacij m2 55,00 0,00 0,00 b. popravilo podloge tlaka na loaciji posegov v kinete pasovi širin 90120cm 6cm mikroarmirani cementni estrih PE folija 6cm sloji izolacij estrihe je ustrezno stikovati z obstoječimi šivanje estrihov, kar je zajeti v ceni. m1 90,00 0,00 0,00 Stran 8 od 159

9 c. popravila podlog tlakov na loakciji rušitev sten pasovi širin do 20cm 6cm mikroarmirani cementni estrih PE folija 6cm sloji izolacij m1 65,00 0,00 0,00 6 Vzidava raznih manjših elementov: konzol, držal, zaščitnih cevi za instalacije, pritrdilnega materiala za cevi in opremo, podpore, profili, kotniki. a. ravni profili, kotniki v RF izvedbi m1 14,00 0,00 0,00 b. ločni profili, kotniki v RF izvedbi m1 8,00 0,00 0,00 c. okvir predpražnika 160/180cm kom 1,00 0,00 0,00 d. razne konzole, sidra... kom 10,00 0,00 0,00 7 Permanentno redno čiščenje in finalno čiščenje objekta po končanju vseh del, z odvozom vseh odpadkov, ki morajo biti evidentirani v evidenčnih listih odvoza odpadkov na javno deponijo. m2 395,00 0,00 0,00 8 Razna požarna in ostala tesnjenja različnih fug in prehodov. Izvedba v skladu z predpisi in kontrolo, ki mora biti razvidan v požarnem izkazu. a. običajna tesnjenja m1 20,00 0,00 0,00 b. linijska požarna tesnjenja m1 25,00 0,00 0,00 c. točkovna požarna tesnjenja ob prehodih elektro kom 25,00 0,00 0,00 instalacij d. točkovna požarna tesnjenja ob prehodih strojnih instalacij kom 15,00 0,00 0,00 9 Dobava in vgradnja odtočne cevi s strehe vetrolova, vgrajene za fasadno oblogo vetrolova, s priklopom v peskolov, zajet ločeno. Cev PVC fi 100mm, sidrana v podkosntrukcijo m1 3,50 0,00 0,00 10 Dobava in vgradnja dilatacijskih elementov, v tlake in na stene oz. AB stebre. Izvedba dilatacijskega prehoda po natančnih navodilh proizvajalca. a. odstranitev obstoječega talnega dilatacijskega profila. b. dobava in vgradnja dilatacijskega profila v tlak, proizvajalca DEFLEX, oz. enakovredno, v RF izvedbi. V ceni je potrebno zajeti odrez obstoječega estriha vzdolž duilatacije, vgardnjo dilatacijskega profila na pravo višino, sidranje le tega in zalitje z betonskim estrihom. m1 12,00 0,00 0,00 Tip profila po dogovoru s projektantom. m1 12,00 0,00 0,00 c. dobava in vgradnja dilatacijskega profila na AB stebre, proizvajalca DEFLEX, oz. enakovredno, v RF izvedbi. m1 18,00 0,00 0,00 ZIDARSKA DELA SKUPAJ: 0,00 Stran 9 od 159

10 VII. Fasaderska dela Op: V ceni vseh postavk zajeti vsa pomožna dela in material ter vse prenose, vse za gotove izvedene površine, vse po natančnih navodilih proizvajalca V ceni vseh postavk zajeti vsa pomožna dela in material ter vse prenose, vse materiale, vsa pritrjevanja, vse sloje in ostalo, za gotovo obdelane postavke po opisih. Glej tudi tehnična poročila in opise sestav fasadnih oblog ter načrte fasad! Stikovanja različnih fasadnih oblog po detajlih. V ceni je zajeti izvedbo vseh zaključkov in špalet. Izvajalec mora dati v pisno potrditev delavniške načrte za vse elemente in vzorce finalnih obdelav. 1 Popravilo obstoječe fasade na severni fasadi, v izgledu kot obstoječa: grobi in fini omet, z obdelavo špalet novih oken, kar je vse zajeto v kvadraturi. 2 Dopolnitev obstoječe obzidane fasade na južni fasadi. Obzidava s fasadno klinker opeko, v barvi, strukturi, dimenziji in načinu obzidave ter fugiranju kot obstoječa fasada. Izvajalec dostavi vzorce podobnih fasadnih opek v potrditev projektantu. Sidranje opek v fasado, stikovanje z obstoječo obzidavo izvesti v rastru z zamikom (brez rezanja opeke). Izvedba fasadne obloge v poljih po dogovoru s projektantom. m2 50,00 0,00 0,00 m2 30,00 0,00 0,00 3 Izdelava fasadne obloge v območju novega vetrolova, v celotni sestavi, z vsemi robnimi zaključki, prezračevalnimi sloji in mrežicami. a. zunanja obloga sten vetrolova obloga vhodnega portala, dim. 500/320cm, preseka 55/45cm, vogali izvedeni pod kotom 45st. Obloga iz kompozitnih plošč ALU cobond, debeline 4mm, v barvi v RALu po izboru projektanta. Vogali izvedeni s krivljenjem pločevine. Obloga na tipski podkonstrukciji, vijačeni v nosilno kontrukcijo, zajeta ločeno. Zgornja obroba na streho nadstreška izvedena v materialu obloge, z odkapnim nosom, razvite širine cca 15cm, skupne dolžine 5m, kar je sve zajeti v ceni postavke. b. notranja obloga vetrolova obloga iz plošč iz kompaktnega laminata (max, abet, trespa...) v barvi po izboru projektanta, na tipski podkonstrukciji lepljenje plošč brez vijačenja oz. netanja. Plošče v barvi po izboru projektanta, v rastru po projektu. V sklopu obloge: 2,2cm OSB plošče 15cm toplotna izoalcija mineralna volna, sidrana na podlago parna zapora alu folija z varjenimis tiki, z voalom plošče iz kompaktnega laminata na tispki podkosntrukciji Obloga se pritrjuje v nosilno jekleno in AB konstrukcijo m2 22,00 0,00 0,00 m2 10,00 0,00 0,00 Stran 10 od 159

11 4 Izdelava oblogespodnje strani žlebu nove nadstrešnice, z vsemi robnimi zaključki izrezi za svetila. Obloga iz kompozitnih plošč ALU cobond, debeline 4mm, v barvi v RALu po izboru projektanta. Vogali izvedeni s krivljenjem pločevine. Obloga na tipski podkonstrukciji, vijačeni v nosilno kontrukcijo, zajeta ločeno. V ceni je zajeti izreze za svetila. obloga širine 70cm m1 14,00 0,00 0,00 FASADERSKA DELA SKUPAJ: 0,00 A2 GRADBENA DELA COP Skupna rekapitulacija GRADBENIH DEL COP I. Pripravljalna dela 0,00 II. Odstranitvena rušitvena dela 0,00 III. Armiranobetonska dela 0,00 IV. Tesarska dela 0,00 V. Zidarska dela 0,00 VI. Fasaderska dela 0,00 Gradbena dela COP skupaj: 0,00 I. Pripravljalna dela OP: 1 Dela je treba izvajati po določilih veljavnih tehničnih predpisov in skladno z obveznimi Zaščita obstoječih površin, z dnevnim sprotnim čiščenjem in odstranitvijo in odvozom po končanih delih. Zaščita stopnišč in že finalizirane spodnje etaže. zaščita fasadnih elementov, tlakov, sten...opreme kpl 1,00 0,00 0,00 2 Ureditev gradbišča, skladno z varnostnim kpl 1,00 0,00 0,00 načrtom, ki ga dostavi naročnik. (gradbiščna ograja, vsi potrebni elementi ureditve gradbišča...) PRIPRAVLJALNA DELA SKUPAJ: 0,00 II. OP: Odstranitvena rušitvena dela V ceni vseh postavk zajeti vsa pomožna dela, ves material in prenose, nakladanje na prevozno sredstvo ter odvoz na stalno deponijo, s plačilom vseh taks v deponiji. Vse rušitve po projektu. Vse rušitve nosilnih konstrukcij je izvajati po navodilu statika Odstranitev in odvoz vseh okolju nevarnih materialov je izvajati v skladu s predpisi in jih je ustrezno deponirati. Podpiranje je izvesti po načrtu podpiranja, ki ga izdela izvajalec in potrdi projektant gradbenih konstrukcij. V vseh rušitvenih delih je poleg rušenja potrebno upoštevati še: Nakladanje in prenos rušenega materiala na deponijo izven objekta, priprava deponije in čiščenje deponije po končanem delu. V ceni posamezne postavke je potrebno upoštevati vsa pripadajoča dela, zaščito bližnjih elementov in vse potrebne transporte, dvige in spuste. V ceni rušitvenih del je upoštevati vsa podpiranja v času rušenja in zaščito in morebitne odre za izvedbo Stran 11 od 159

12 Upoštevati je zaščito in čiščenje transportnih poti, stopnišč in hodnikov po potrebi. Izvajalec del mora ravnati z odpadki, ki nastanejo pri izvajanju del zaradi gradnje po "Pravilniku o ravnanju z odpadki, ki nastanejo pri gradbenih delih", Ur. l. št. 3/2003. Pri odstranjevanju azbestnih cementnih plošč je potrebno preprečiti razbijanje le teh na strehi oziroma na tleh. Pritrjene plošče je potrebno odviti in jih transportirati na tla z ustrezno transportno napravo. 1 Rušenje raznih AB konstrukcij (robniki, oporni zidci, vrhovi temeljev...), z odrezom betona na manjše segmente, primerne za transport, kar je zajeti v ceni postavke. m3 0,50 0,00 0,00 2 Pazljiva odstranitev stavbnega pohištva, skupaj z okvirji, slepimi okvirji, pragovi, okenskimi policami, vsemi senčili. Odstranitev se mora izvajati z izrezovanjem okvirjev saj se fasada ne sem poškodovati oz. poškodbe fasad pri rušenju fasadnega pohištva naročnik ne bo priznal kot dodatno delo. velja tudi za vse ostale rušitve elementov fasade, ki so neposredno vezane na obstoječo fasado. a. vrata velikosti do 2m2. kom 14,00 0,00 0,00 b. vrata velikosti 24m2. Tudi zasteklitve ob vratih. kom 6,00 0,00 0,00 c. okna velikosti do 2m2. kom 1,00 0,00 0,00 d. okna in zasteklitve velikosti 24m2 kom 5,00 0,00 0,00 e. fiksne nadsvetlobe m2 22,00 0,00 0,00 3 Rušenje opečnih sten, parapetov, naprava prebojev in povečanje obstoječih odprtin, izdelava niš, z obojestranskim ometom, fasadnimi oblogami, oziroma keramičnimi ploščicami, z vsemi AB zidnimi vezmi in prekladami, z napravo ležišč za nove preklade, po navodilih statika a. debeline do 20cm m2 74,00 0,00 0,00 b. debeline nad 20cm m3 52,00 0,00 0,00 4 Odstranitve tlakov skupaj z nizkostensko obrobo, kar je zajeti v ceni Del tlakov se odstranjuje skupaj s podlogo po postavkah a. tlaki skupaj s podlogo finalni tlak PVC oz. keramika cementni estrih v debelini do 5cm sloji izolacij v debelini do 10cm m2 38,00 0,00 0,00 b. finalni tlak vinaz oz. PVC kpl z odstranitvijo lepila do čiste površine estriha m2 374,00 0,00 0,00 c. lokalna odstranitev podloge tlaka, na lokaciji talne kinete. Odstrani se estrih, skupaj s toplotno izolacijo, v skupni debelini in hidroizolacija odrez le te. Skupna debelina podloge tlaka 1012cm. Odstranitev podloge tlaka se izvede z ravnim odrezom. Obstoječi pokrov kinete se ne sme poškodovati. odstranitve v širinah 80120cm, po tlorisni dispoziciji. d.1. ravni odrez podloge tlaka m1 24,00 0,00 0,00 d.2. odstranitev podloge tlaka in hidroizolacije m2 15,00 0,00 0,00 Stran 12 od 159

13 5 Demontaža pokrovov kinet v tlaku. Siporex pokrovi položeni v ležišče. Pokrove je očistiti, oštevilčiti označiti zaradi ponovne montaže. V ceni je zajeti odstranitev, čiščenje pokrovov in ležišč, deponiranje in ponovno montažo pokrovov po končanih delih. Pokrovi širine 60100cm m1 15,00 0,00 0,00 6 Zbijanje stenske keramike s sten, ki se ne rušijo, skupaj s podlogo. m2 47,00 0,00 0,00 7 Zbijanje ometov do zdrave podlage pavšal m2 75,00 0,00 0,00 8 Odstranitev spuščenih stropov, z vso podkonstrukcijo in elementi instalacij. Odstranijo se tudi prosojni elementi v stropu Stropovi iz različnih materialov: raster, leseni in mavčnokartonski gladki. m2 280,00 0,00 0,00 9 Odstranitev lesenih montažnih predelnih sten, delno zastekljenih, vključno z vrati in podboji. Odstranijo se kompeltne stene: stojke, polnila, zasteklitve, vrata Odstranitev sanitarnih elementov (umivalnik, WC školjke, pisoarji...) z vsemi ventili, priitrdilnim materialom. 11 Odstranitev stenskih oblog, lesene, z vso podkonstrukcijo. m2 36,00 0,00 0,00 kom 9,00 0,00 0,00 m2 44,00 0,00 0,00 12 Naprava utorov in prebojev za instalacije, ležišč in vrtin za sidranje novih konstrukcij, z ometavanjem oz. zazidavo oz. zalitjem le teh po končanih delih. a. utori preseka do 10x5 cm v opečnih stenah m1 75,00 0,00 0,00 pavšal b. utori preseka do 20x10 cm v opečnih stenah m1 50,00 0,00 0,00 pavšal c. preboji v AB stenah debeline 20cm, dim. 15/20cm kom 4,00 0,00 0,00 d. preboji v AB stenah debeline 20cm, fi 100mm kom 2,00 0,00 0,00 e. preboji v AB stenah debeline 20cm, fi 80mm kom 2,00 0,00 0,00 f. preboji v AB ploščah debeline 16cm, skupaj s finalnim tlakom in podlogo tlaka. Odprtine v se izvaja z ravnim odrezom. Ojačitve prebojev zajete ločeno. preboji v tlaku etaže v funkciji obratovanju, z ustrezno protiprašno zaščito, napravo preboja v celotni sestavi tlaka, z ravnim odrezom, s popravilom tlaka po končanih delih. V ceni je zajeti vzpostavitev prvotnega stanja prostora. Izvedba del v terminu po dogovoru z naročnikom V prostorih je začasno lokalno demontirati spuščene stropove in jih ponovno vgraditi po končanih delih. preboj dim. 80/70cm, v plošči in kompletni sestavi tlaka, skupne debeline 3035cm kom 6,00 0,00 0,00 Stran 13 od 159

14 g. preboji v AB ploščah debeline 16cm, skupaj s finalnim tlakom in podlogo tlaka V prostorih je začasno lokalno demontirati spuščene stropove in jih ponovno vgraditi po končanih delih. g.1. fi 110mm kom 5,00 0,00 0,00 g.2. fi50mm kom 1,00 0,00 0,00 g.3. fi100 kom 1,00 0,00 0,00 h. preboj dim. 150/150mm v plošči debeline do kom 1,00 0,00 0,00 20cm, na podstrešju i. preboji v strešni konstrukciji. V ceni je zajeti odrez in lokalna odstranitev pločevinaste kritine, odstranitev lesene podloge kritine, lokalni odrez oz. predelava ostrešja (menjalniki), odstrenitev sveh slojev izolacij in oblog, izvedba vseh obrob po vgradnji elementov, z ustrezno doponijo i.1. dim. 220/140cm kom 2,00 0,00 0,00 i /140cm kom 1,00 0,00 0,00 i.3. 70/70cm kom 1,00 0,00 0,00 i /40cm (v napušču, priprava za vgradno kom 1,00 0,00 0,00 rešetko) i /40cm (v napušču, priprava za vgradno kom 1,00 0,00 0,00 rešetko) i.6. 15/15cm kom 1,00 0,00 0,00 j. preboj v ometani fasadni steni, debeline do 30cm, dim. 35/35cm kom 1,00 0,00 0,00 k. preboj v fasadni steni obloženi s klinker opeko, debeline do 30cm, dim. 35/35cm kom 1,00 0,00 0,00 15 Odstranitev nevgrajene in vgrajene opreme pavšal ur 20,00 0,00 0,00 pavšal m3 20,00 0,00 0,00 16 Razne odstranitve, obračun po dejanskem stanju. PK delavec ur 10,00 0,00 0,00 KV delavec ur 5,00 0,00 0,00 ODSTRANITVENA RUŠITVENA DELA SKUPAJ: 0,00 III. Armiranobetonska dela OP: V ceni vseh postavk zajeti vsa dela, ves osnovni in pomožni material, napravo in vgradnjo betona ter prenose. Pri vseh zaščitnih plasteh betona je upoštevati PZI gradbene konstrukcije in požarne zahteve. Za izvedbo vseh betonskih del je dosledno upoštevati smernice za izvedbo in vgradnjo AB konstrukcij, kot tudi vse upoštevane predpise in standarde iz projekta PZI gradbene konstrukcije. 1 Vgrajevanje podložnega betona C 8/10 popravila obstoječih podložnih betonov ob m3 1,00 0,00 0,00 rušitvah 2 Vgrajevanje betona C 25/30 XC2 v armirane m3 1,00 0,00 0,00 konstrukcije, preseka do 0,08m3/m2m1 zidne vezi, preklade, nosilci Stran 14 od 159

15 3 Dobava, ravnanje, čiščenje, sekanje, polaganje in vezanje rebraste armature a. do f12 mm kg 60,00 0,00 0,00 b. nad f12 mm kg 40,00 0,00 0,00 ARMIRANOBETONSKA DELA SKUPAJ: 0,00 IV. OP: Tesarska dela Vse vidne konstrukcije imajo popolnoma gladek opaž. Vse dilatacije po projektu, z napravo, odstranitvijo in čiščenjem opaža, z vsemi pomožnimi deli in prenosi, kar je zajeti v ceni. V opaže vgraditi vsa sidra kovinskih elementov, po navodilih statika. 1. Opaž nevidnih AB konstrukcij a. preklade, s podpiranjem do 3m m3 3,00 0,00 0,00 2 Fasadni odri do 20 m višine, z napravo podstavka, m2 90,00 0,00 0,00 prenosom materiala do mesta vgraditve, odstranitvijo odra po uporabi, čiščenjem lesa in amortizacijo za enostavno fasado. V ceni zajeta tudi ograjo, dostope na odre in lovile odre. 3 Lahki premični odri na zidarskih kozah, višine do m2 205,00 0,00 0,00 4m, potrebni za vsa gradbena, obrtniška in instalacijska dela. podana 1/2 kvadrature. TESARSKA DELA SKUPAJ: 0,00 V. Zidarska dela Op: V ceni vseh postavk zajeti vsa pomožna dela in material ter vse prenose. ESTRIHI IN PREVLEKE Cene po enoti za posamezne postavke za cementne prevleke in estrihe vsebujejo, poleg del, opisanih v posamezni postavki ter splošnih določil za zidarska dela še: čiščenje in vlaženje betonske podloge (po potrebi tudi močenje s cementnim mlekom, če obstoja nevarnost, da se prevleka sicer ne bi prijela na podlago), določanje višinskih točk in vseh ravnin, priprava, nameščanje in odstranitev vodil; zaščito izdelka v primeru potrebe vsaj tri dni pred vplivom mraza, vročine ali vetra; zaščito pred fizičnimi poškodbami. samo izvedba po opisu in previlih stroke upoštevanje dilatacijskih trakov za plavajoče pode in izvedbo ustreznih dilatacij v estrihih po pravilih stroke, kot tudi vse potrebne elemente za napravo dilatacij, ki s tem popisom niso posebej obravnavane 1. Pozidave parapetov, obzidave ob rušitvah, ob vgradnji stavbnega pohištva, z opečnim modularcem, v podaljšani malti 1:3:9, s sidranjem v obstoječe konstrukcije, kar je vse zajeti v ceni. a. pozidave v debelini do 20cm m2 10,00 0,00 0,00 b. pozidave v debelini nad 20cm m3 2,00 0,00 0,00 2. Naprava grobega in finega ometa v podaljšani malti 1:3:9, s predhodno napravo cem. obrizga 1:3:9m, z napravo malte. Novi ometi na lokaciji odstranjenih ometov, ometi špalet, prebojev... m2 150,00 0,00 0,00 Stran 15 od 159

16 3 Naprava talne HI na podložni beton. V ceni te Hi je zajeti tudi ustrezne HI premaze hladni bitumenski premaz 0.3 kg/m2 polimerbitumenski trak,enoslojno(app) OP: ob stenah je HI zavihana navzgor do višine finalnega tlaka a. dopolnitev obstoječe HI na lokaciji posegov v m1 15,00 0,00 0,00 kinete, pasovi širin do 120cm, stikovanje z obstoječo HI v preklopih po min 20cm. b. popravila talne HI ob rušitvah m2 15,00 0,00 0,00 3 naprava podloge tlakov estrihi z armaturo, ki jo je zajeti v ceni, z napravo betona, z dilatacijskimi stiropor trakovi ob stenah. Dilatacije estriha večjih kvadratur po projektu tlaka, kar je zajeti v ceni. Točne višine posameznih slojev glede na dejanske višien tlakov. a. podloga finalnega tlaka na lokaciji odstranitev tlaka 6cm mikroarmirani cementni estrih PE folija 6cm sloji izolacij m2 38,00 0,00 0,00 b. popravilo podloge tlaka na loaciji posegov v kinete pasovi širin 90120cm 6cm mikroarmirani cementni estrih PE folija 6cm sloji izolacij estrihe je ustrezno stikovati z obstoječimi šivanje estrihov, kar je zajeti v ceni. m1 15,00 0,00 0,00 c. popravila podlog tlakov na loakciji rušitev sten pasovi širin do 20cm 6cm mikroarmirani cementni estrih PE folija 6cm sloji izolacij m1 32,00 0,00 0,00 4 Vzidava raznih manjših elementov: konzol, držal, zaščitnih cevi za instalacije, pritrdilnega a. materiala za cevi in opremo, podpore, profili, kotniki. ravni profili, kotniki v RF izvedbi m1 8,00 0,00 0,00 d. razne konzole, sidra... kom 50,00 0,00 0,00 5 Permanentno redno čiščenje in finalno čiščenje objekta po končanju vseh del, z odvozom vseh odpadkov, ki morajo biti evidentirani v evidenčnih listih odvoza odpadkov na javno deponijo. m2 411,00 0,00 0,00 6 Razna požarna in ostala tesnjenja različnih fug in prehodov. Izvedba v skladu z predpisi in kontrolo, ki mora biti razvidan v požarnem izkazu. a. običajna tesnjenja m1 10,00 0,00 0,00 b. linijska požarna tesnjenja m1 20,00 0,00 0,00 c. točkovna požarna tesnjenja ob prehodih elektro kom 25,00 0,00 0,00 instalacij d. točkovna požarna tesnjenja ob prehodih strojnih instalacij kom 10,00 0,00 0,00 ZIDARSKA DELA SKUPAJ: 0,00 Stran 16 od 159

17 VII. Fasaderska dela Op: V ceni vseh postavk zajeti vsa pomožna dela in material ter vse prenose, vse za gotove izvedene površine, vse po natančnih navodilih proizvajalca V ceni vseh postavk zajeti vsa pomožna dela in material ter vse prenose, vse materiale, vsa pritrjevanja, vse sloje in ostalo, za gotovo obdelane postavke po opisih. Glej tudi tehnična poročila in opise sestav fasadnih oblog ter načrte fasad! Stikovanja različnih fasadnih oblog po detajlih. V ceni je zajeti izvedbo vseh zaključkov in špalet. Izvajalec mora dati v pisno potrditev delavniške načrte za vse elemente in vzorce finalnih obdelav. 1 Popravilo obstoječe fasade na severni fasadi, v izgledu kot obstoječa: grobi in fini omet, z obdelavo špalet novih oken, kar je vse zajeto v kvadraturi. m2 45,00 0,00 0,00 FASADERSKA DELA SKUPAJ: 0,00 B OBRTNIŠKA DELA B SKUPNA REKAPITULACIJA OBRTNIŠKIH B1 Skupaj OBRTNIŠKA DELA LEKARNA 0,00 B2 Skupaj OBRTNIŠKA DELA COP 0,00 Skupaj obrtniška dela LEKARNA in COP 0,00 B1 OBRTNIŠKA DELA LEKARNA Skupna rekapitulacija OBRTNIŠKIH DEL LEKARNA I. Krovska dela in kleparska dela 0,00 II. Ključavničarska dela 0,00 III. Zasteklitve in vrata 0,00 IV. Kamnoseška dela 0,00 V. Keramičarska dela 0,00 VI. Suhomontažna dela 0,00 VII. Tlakarska dela 0,00 VIII Slikopleskarska dela 0,00 Obrtniška dela LEKARNA skupaj: 0,00 I. Krovska dela Op: V ceni vseh postavk zajeti vsa pomožna dela, vse prenose na objektu, ves osnovni in pomožni material, vse za gotove izdelane in vgrajene elemente. Dela je potrebno izvajati v skladu z tehničnimi predpisi, normativi in standardi. Material za ta dela mora po kvaliteti ustrezati določilom veljavnih normativov in standardov. Pri izvedbi je potrebno upoštevati tudi navodila, pogoje in podatke proizvajalca krovnega materiala. Izvajalec mora dati v pisno potrditev delavniške načrte za vse elemente in vzorce finalnih obdelav. Stran 17 od 159

18 1 Izvedba strehe žlote novega nadstreška. Obloga izvedena iz bakrene pločevine, na OSB m1 5,00 0 0,00 plošči z vmesnim ločilnim slojem, oblikovana kot pravokotni plitki žleb, preseka 56/523cm (razvite širine 90cm) z izvedbo točkovnega odtoka, z lovilno bakreno mrežico, s čelnimi zaključki, z izvedbo varnostnega preliva. Stikovanja z obstoječim žlebom in obrobo novega vetrolova po detajlu. 2 Izvedba novega žlebu in čelnega zaključka ter obloge napušča strehe ob novi nadstrešnici. a. bakreni žleb fi 12cm, s kljukami, sidran v m1 8,00 0,00 0,00 leseno konstrukcijo. priklop žlebu na obstoječo vertikalo a. bakrena oblohga čela strehe in napušča iz bakrene pločevine, zbigane v pasovih kot obstoječe obloge, na podlagi iz OSB plošč in ločilnega sloja. Pritrditev na obstoječo in dopolnjeno leseno podkosntrukcijo. obloga preseka cca 75+25cm (razvite širine cca m1 8,00 0,00 0,00 100cm) 3 Izvedba žlote žlebu nove nadstrešnice. Obloga izvedena iz alu pločevine, na OSB plošči z m1 14,00 0,00 0,00 vmesnim ločilnim slojem, oblikovana kot pravokotni plitki žleb, preseka 70/10cm (razvite širine 90cm) z izvedbo 2x točkovnega odtoka, z lovilno alu mrežico, s čelnimi zaključki, z izvedbo varnostnega preliva. Žleb se vgrajuje na distančno podkosntrukcijo v naklonu ki jo je zajeti v ceni pritrjena na nosilno jekleno konstrukcijo. 4 Izdelava, dobava in montaža RF odtočnih cevi nadstrešnice. Rf cevi škatlaste 80/80mm, debeline pločevine 1mm, sidrane v nosilno konstrukcijo nadstrešnice. Priklop na peskolovni jašek m1 10,00 0,00 0,00 5 Zapora obstoječih svetlobnih kupol z bakreno kom 4,00 0,00 0,00 pločevino, v dimenzijah cca 150/150cm, z leseno podlago z ustrezno podkosntrukcijo, z zbiganjem stikov z obstoječo kritino. KROVSKA IN KLEPARSKA DELA SKUPAJ: 0,00 II. OP: Ključavničarska dela V ceni je zajeti ves osnovni, pomožni in pritrdilni material, vsa dela in prenose za gotove vgrajene elemente, s finalno obdelavo po postavkah. Točne dimenzije posameznih elementov, sidranja in stikovanja le teh, vse po projektu statike. V ceni je upoštevati, da izvajalec pogodbenik izdela delavniške načrte za vse konstrukcije in elemente ter jih da v potrditev projektantu 1 Izdelava in dobava RF profilov kot razmejitve tlakov. Presek profilov 4/60mm. Vgradnja zajeta ločeno Stran 18 od 159

19 a. ravni m1 14,00 0,00 0,00 b. ločni m1 8,00 0,00 0,00 2 Izdelava, dobava in montaža jeklenih konstrukcij in elementov. Vse konstrukcije po delavniški dokumentaciji izvajalca, potrjeni s strani projektanta. Vsa sidranja, vijačenja, stiki, tesnjenji po detajlih in dogovoru s projektantom, finalne obdelave po opisih v postavkah, kar je vse zajeti v ceni posameznih postavk. Vsi zvari morajo ustrezati kvaliteti I. po tehničnem predpisu o kvaliteti zvarjenih stikov za nosilne jeklene konstrukcije. Potrebne korekture zaradi vpliva varilnih deformacij mora predvideti izvajalec, enako velja za tolerance profilov. Vsi zvari, ki niso posebej označeni so debeline 5 mm ali max 0,7 x debelina priključne pločevine. Vsi označeni zvari diagonal in vertikal so po celotnem obodu. Kvaliteta jekla je S 235JR. AKZ po tehničnem poročilu (90120 mikronov). a. konstrukcija nadstrešnice Finalna obdelava: stebri vročecinkani in prašno barvani, nosilci prašno barvani v barvi po izboru projektanta konstrukcija sestavljena iz elementov: UNP200 UNP240 T pločevine debelin 10,12 in 20mm sidrni in pritrdilni material kg 3.508,20 0,00 0,00 b. konstrukcija vetrolova Finalna obdelava: pleskano konstrukcija sestavljena iz elementov: UNP140 IPE140 pločevine debelin 8,10 in 15mm sidrni in pritrdilni material kg 500,00 0,00 0,00 c. konstrukcija parapeta zasteklitve Finalna obdelava: pleskano konstrukcija sestavljena iz elementov po detajlu kg 100,00 0,00 0,00 3 Dobava predpražnika EMCO tip in izvedbe po izboru projektanta, z RF okvirjem in sidri za vgradnjo vgradnja zajeta v kamnoseških delih. dim. Dim. 160/180cm kom 1,00 0,00 0,00 KLJUČAVNIČARSKA DELA SKUPAJ: 0,00 III. Zasteklitve in vrata OP: V ceni vseh postavk zajeti vsa dela, vse prenose in prevoze na gradbišču, ves osnovni, pomožni, tesnilni in sidrni material po opisih v postavkah in po tehničenem opisu, vse za gotove vgrajene finalno obdelane elemente. Vse mere je preveriti na licu mesta. V ceni je zajeti vse eventuelne potrebne slepe okvirje in kovinsko podkonstrukcijo za vgradnjo elementov Stran 19 od 159

20 Izvajalec je dolžan predložiti vzorce vgrajenih finalno obdelanih elementov v pisno potrditve projektantu, kot tudi izdelati vse izvedbene detajle in jih dati v pisno potrditev projektantu. Vsa vrata opremljena z označbo prostora, po detajlu. Izvajalec del je dolžan izdelati projekt zaklepanja v dogovoru s projektantom in naročnikom. V ceni postak posameznih elementov je potrebno zajeti vse potrebne obrobe, podkonstrukcije, maske, zaključne profile, ki niso ovrednoteni ločeno, a so potrebni za kvalitetno izvedbo oz. so zahtevani s strani projektanta. 1. Izdelava, dobava in montaža avtomatskih drsnih vrat. V ceni je zajeti vse za gotove vgrajene in finalno obdelane elemente z vso pripadajočo opremo, vodili, avtomatiko, maskami... Steklene površine opremljene z opozorilnimi dekorativnimi folijami po predlogi projektanta a. VET S1 notranja avtomatska drsna vrata, z vso pripadajočo opremo, vodili masko višine 20 cm in ostalimi mehanizmi, vpeta v jekleno nosilno konstrukcijo zajeta v ključavničarskih delih, bočne fiksne zasteklitve in nadsvetloba nad vrati in zasteklitvami. Zasteklitve kaljeno steklo 10 mm v minimalnih alu okvirjih, tovarniško barvanih po izboru projektanta. dvokrilna drsna avtomatska vrata dim /260cm 2x fiksni zasteklitvi 105/260cm 2x fiksni zasteklitvi (pravokotno na vrata) kpl 1,00 0,00 0,00 60/260cm VET S2 b. zunanja avtomatska drsna vrata, z vso pripadajočo premo, vodili masko višine 20 cm in ostalimi mehanizmi, vpeta v jekleno nosilno konstrukcijo zajeta v ključavničarskih delih, bočne fiksne zasteklitve in nadsvetloba nad vrati in zasteklitvami. Zasteklitve termoizolacijsko varnostno steklo v minimalnih alu okvirjih (s prekinjenim toplotnim mostom), tovarniško barvanih po izboru projektanta. dvokrilna drsna avtomatska vrata dim /260cm 2x fiksni zasteklitvi 105/260cm kpl 1,00 0,00 0,00 2. Izdelava, dobava in montaža kompletnih fasadnih zasteklitev. Termoiziolacijsko steklo, v alu tovarniško barvanih okvirjih V RALu po izboru projektanta, s prekinjenim toplotnim mostom. V ceni je zajeti vse za gotovo izvedeno in vgrajeno zasteklitev, z vsem okovjem, tesnili, kljukami, zunanjimi alu policami z odkapnimi nosovi po potrditvi projektanta, slepimi okvirji. Barva po izboru projektanta. Odpiranje kril po shemi. Zasteklitve delno opremljene s senčili po opisih. Odpiranje oken po shemi. Stiki okvirjev in zidov difuzijsko zaprti. Uw=max 1,6W/m2K, Ug=max 1,1W/m2K a. okno O1 dim. 210/180cm trodelno okno, eno krilo kombinirano odpiranje, dve polji s fiksno zasteklitvijo Stran 20 od 159 kom 4,00 0,00 0,00

21 b. okno O2 dim. 210/110cm trodelno okno, eno krilo kombinirano odpiranje, dve polji s fiksno zasteklitvijo kom 12,00 0,00 0,00 c. okno O3 dim. 157/110cm dvodelno okno, eno krilo kombinirano odpiranje, eno polje s fiksno zasteklitvijo kom 3,00 0,00 0,00 d. okno SS1 dim. 580/180cm trokrilno fiksno okno kom 1,00 0,00 0,00 e. okno SS2 dim. 207/185cm enokrilno fiksno okno Kom f. okno z vrati SS3 okno dim. 125/242cm enokrilno fiksno vrata dim. 102/220cm + nadsvetloba 102/75cm krilna vrata: RF ročaj, cilindrična ključavnica, kvalitetna nasadila in tesnila, drsna samozapirala kom 1,00 0,00 0,00 3 Izdelava, dobava in montaža strehe nove nadstrešnice. tipska RF podkonstrukcija, steklo lepljeno kaljeno 4+4mm, s sitotiskom po izboru projektanta nosilna konstrukcija zajeta ločeno stekla v pasovih širine 100cm m2 50,00 0,00 0,00 b. nadstrešek dim. 150/110cm kom 1,00 0,00 0,00 4 Izdelava, dobava in montaža notranjih vrat. PODBOJ:jeklen vratni podboj, pocinkan in prašno barvan, barvo potrdi arhitekt. KRILO: leseno, finalno obdelano z laminatom odpornim na obrabo in čiščenje, kot npr.abet laminati HPL deb.4mm, barvo potrdi arhitekt OPREMA: ključavnica, kljuka (mat inox medicinska kljuka, kot npr.paris Hoppe, tip kljuke potrdi arhitekt) in mehanizem za odpiranje v matinox izvedbi, izvedba sistemske ključavnice, tesnilo, stenski blažilnik, magnet za blaženje zapiranja, nosilnost nasadil skladna s širino in težo vratnega krila (ne sme priti do povečanja ali drugih nepravilnosti) a. krilna vrata trojna satinirana nasadila a.1. V3 80/210cm kom 3,00 0,00 0,00 a.2. V2 90/210cm kom 3,00 0,00 0,00 b. drsna vrata drsno vodilo, odpiranje ob steno RF ročaj b.1. DV1 100/210cm kom 3,00 0,00 0,00 c. požarna krilna vrata drsno samozapiralo požarna odpornost vrat EI30C3 c.1. PV2 Stran 21 od 159

22 c.2. 90/210cm kom 1,00 0,00 0,00 PV3 80/210cm kom 1,00 0,00 0,00 5 Dobava in vgradnja okenskih senčil, z vsemi vodili, maskami, podkonstrukcijo, avtomatiko po opisih a. okenska markiza s fiksnim izpahom na el. pogon, s senzorjem sonce veter. barva vodil in okovja po izboru projektanta, tkanina po izboru projektanta. V ceni je zajeti vso potrebno podkosntrukcijo, maske, vodila, avtomatiko... a.1. za okno dim. 580/180cm kom 1,00 0,00 0,00 a.2. za okno dim. 207/185cm kom 1,00 0,00 0,00 a.3. za okno z vrati, dim. 230/295cm kom 1,00 0,00 0,00 6 Dobava in montaža tipskih alu okenskih polic, v m1 13,00 0,00 0,00 barvi okenskih okvirjev, globine 20cm, z odkapnim nosom. ZASTEKLITVE IN VRATA SKUPAJ: 0,00 IV. Op: Kamnoseška dela V ceni vseh postavk je zajeti vsa dela, ves osnovni in pomožni material, vse za gotove položene površine,s fugiranjem in napravo zaščitnega premaza. Ob ponudbi navesti ceno materiala. 1 Izdelava, dobava in montaža notranjih okenskih m1 29,00 0,00 0,00 polic, kamen poliran granit po izboru projektanta, debeline 3cm, z obdelanim robom, globine cca 25cm. 2 Izdelava, dobava in montaža zunanjih okenskih m1 16,00 0,00 0,00 polic, kamen poliran po izboru projektanta, debeline 3cm, z obdelanim robom, globine cca 25cm. 3 Izdelava, dobava in montaža notranjih kamnitih tlakov. Kamen poliran granit tonalit, dim. 30/30cm, položen v cementno malto, fugiran. a. dopolnitev obstoječega kamnitega tlaka. m2 5,00 0,00 0,00 b. novi kamniti tlak vetrolova m2 9,00 0,00 0,00 4 Dobava in polganje nizkostenske obloge m1 6,00 0,00 0,00 kamnitega tlaka, kamen višine cca 8cm kot obstoječe, z obdelanim robom. KAMNOSEŠKA DELA SKUPAJ: 0,00 V. Keramičarska dela Stran 22 od 159

23 OP: V ceni vseh postavk zajeti vsa dela, vse prenose in prevoze na gradbišču, ves osnovni in pomožni material, fugiranje s fugirno maso po opisih v postavkah in po tehničenem opisu, barve po izboru projektanta, vse za gotove položene keramične ploščice. Keramika I. kvalitete. Tip, dimenzije, barve in način polaganja keramike po projektu in po dogovoru s projektantom. Keramike položene delno v naklonih po projektu izvedba naklona v podlogi tlakov. Izvajalec je dolžan zapolniti dilatacijske fuge in vgraditi dilatacijske elemente, ki so zajeti v enotni ceni, v kolikor to ni drugače specificirano 1. Dobava in polaganje keramičnih ploščic lepljenje na stene. Keramika po izboru projektanta. Na Knauf stenah je izvesti ustrezni impregnacijski premaz, kar je zajeti v ceni. odprte vogale je izvesti z alu profili, kar je treba zajeti v ceni. Tudi pasovi ob umivalnikih. keramika v kvaliteti kot npr. Marrazzi 20/20cm ali enakovredno po potrditvi projektanta pas ob umivalniku, obroba z vgradnim RF profilom m2 6,00 0,00 0,00 KERAMIČARSKA DELA SKUPAJ: 0,00 VI. OP: Suhomontažna dela V ceni vseh postavk je zajeti vsa dela, ves osnovni in pomožni material ter vse prenose, za gotove finalno obdelane in vgrajene elemente. Kovinska podkonstrukcija iz profilov iz pocinkane jeklene pločevine je togo pritrjena. Vsi pritrdilni materiali kot npr. vijaki, žeblji in podobno morajo biti pocinkani ali fosforizirani. Pločevina za profile mora biti debela vsaj 0,6 mm. Na stikih s steno, stropom in tlemi je treba uporabiti tesnilni trak. Izolacijsko plast je treba položiti po celotni površini in mora biti zaščitena pred zdrsom. V ceni je zajeti bandažiranje in 1x glajenje stikov. vse izvedbe se izvedejo točno in v skladu z navodili TEHNIČNI LIST KNAUF SYSTEME REGISTER OZ. Z DOLOČILI ONORM B Slikanje zajeto pri slikopleskarskih delih. 1. Izdelava predelnih sten in oblog, po sistemu kot npr. Knauf, iz mavčnokartonskih plošč na kovinski podkonstrukciji. V ceni je zajeti bandažiranje in 1x glajenje stikov. Slikanje zajeto pri slikopleskarskih delih. V ceni posameznih postak sten je potrebno zajeti tudi vse ojačitve podkonstrukcije po navodilih proizvajalca, za sidranje sanitarnih elementov, elementov. Stene je pred polaganjem keramike premazati s hidroizolacijskim premazom kot naprimar sistem MAPEI, kar je vse zajeti v ceni. Vse stene ki se oblagajo s stensko keramiko je potrebno izvesti z zgoščeno podkosntruckjo in se jih pred polaganjem keramike premaže z ustreznim premazom, kar je vse zajeti v ceni. a. Izdelava nenosilnih in neprestavljivih pregradnih sten (d = 125 mm) z enojno kovinsko podkonstrukcijo 75mm in obojestransko dvojno oblogo iz GKB mavčnokartonskih plošč 12,5 mm. Sistem: Knauf W 112 stene višine 450cm 113,00 0,00 0,00 Stran 23 od 159

24 b. Izdelava nenosilnih in neprestavljivih pregradnih sten (d = 125 mm) z enojno kovinsko podkonstrukcijo 75mm in obojestransko dvojno oblogo iz GKB mavčnokartonskih vodoodpornih plošč 12,5 mm. Sistem: Knauf W 112 stene višine 450cm m2 18,00 0,00 0,00 c. Izdelava nenosilnih in neprestavljivih pregradnih sten (d = 125 mm) z enojno kovinsko podkonstrukcijo 75mm in obojestransko dvojno oblogo iz GKB mavčnokartonskih vodoodpornih plošč GKB 12,5 mm. Sistem: Knauf W 112 stene višine 450cm požarna odpornost REI60 m2 127,00 0,00 0,00 d. obloge stropa vetrolova v sestavi: 18mm OSB plošča vijačena v leseno konstrukcijo nadstreška 14cm mineralna volna, sidrana PE folija kot parna zapora z lepljenimi stiki mavčnokartonske plošče 12,5mm na tipski m2 10,00 0,00 0,00 podkonstrukciji e. obloge montažnega parapeta zasteklitve: 18mm OSB plošča vijačena v jekleno konstrukcijo 12cm mineralna volna, sidrana PE folija kot parna zapora z lepljenimi stiki mavčnokartonske plošče 12,5mm na tipski m2 8,00 0,00 0,00 podkonstrukciji f. obloge AB stebrov, z lepljenjem mavčnokartonskih plošč 12,5mm na podlago, z ojačitvijo vogalov s tipskimi kotniki. Stebri preseka 40/40cm podana skupna dolžina stebrov m1 39,00 0,00 0,00 2. Izdelava KNAUF spuščenih stropov oblog stropov iz gips plošč deb. 12,5 mm, s kovinsko podkonstrukcijo in z vsemi izrezi za svetila in ostale elemente instalacij po načrtu. Obešanje do višine 1m. Z bandažiranjem in 1x glajenjem stikov, obdelavo vogalov, z vsemi pomožnimi deli, materiali in prenosi za gotove spuščene stropove. Slikanje zajeto pri slikopleskarkih delih. Stropovi delno z višinskimi preskoki, izvedeni kot strop. Odprte vogale je zaščititi s tipskimi profili, kar je vse zajeti v ceni. Stropovi delno kot samostojni, delno v kombinaciji z raster stropom a. stropovi različnih višin, višine obešanja 12m m2 126,00 0,00 0,00 b. višinski preskoki previsni del preseka 20 30/10cm, izvedeni s poglobitvijo za vgradno linijsko svetilko po detajlu. b.1. ravni m1 89,00 0,00 0,00 b.2. ločni, različnih radiev m1 5,00 0,00 0,00 b. višinski preskoki vertikalni pasovi, višin 60 70cm b.1. ravni m1 78,00 0,00 0,00 b.2. ločni, različnih radiev m1 5,00 0,00 0,00 Stran 24 od 159

25 3 Izdelava revizijskih odprtin v Knauf stenah in stropovih. V ceni je potrebno zajeti vso podkonstrukcijo, stikovanja, sidranja vse za gotove izvedene revizijske odprtine. sistem Knauf D 171 a. dim. 40/40cm kom 2,00 0,00 0,00 b. dim. 60/60cm kom 2,00 0,00 0,00 4 Dobava in vgradnja raster stropov iz plošč 60/60cm na tipski podkonstrukciji, po sistemu Armstrong (srednji cenivni razred) ali enakovredno, podkostrukcija MICROLOOK ali enakovredno del stropov v kombinaciji z gladkim mavčnim stropom Višina obešanja 12m m2 269,00 0,00 0,00 SUHOMONTAŽNA DELA SKUPAJ: 0,00 VII. Tlakarska dela OP: V ceni vseh postavk zajeti vsa dela, vse prenose in prevoze na gradbišču, ves osnovni in pomožni material, po opisih v postavkah in po tehničenem opisu, vse za gotove položene tlake. Priprava podlage/estriha izvajalec si je dolžan podlogo za polaganje finalnih tlakov pripraviti sam. Obvezno je brušenje estrihov za čim manjšo uporabo izravnalnih mas. V kolikor podlaga ni dovolj izsušena, jo je izvajalec dolžan izsušiti Na stikih različnih tlakov je potrebno vedno vgraditi delilni 'dilatacijski' element, ki je lahko izveden kot trak ali kotnik v Alu ali Inox izvedbi. Vgrajuje ga tisti izvajalec, ki polaga do že položenega finalnega tlaka. 1 Dobava in montaža talne obloge kot npr. ARMSTRONG VINYL Barva/vzorec po izbiri arhitekta Razmejitve med tlaki različnih kvalitet in barv je obvezno izvesti na lokaciji vratnih kril. Homogene elastične talne obloge iz homogenega PVCja v rolah širine 183 cm, trajno antistatične, debeline 2mm. Talna obloga mora imeti ekstremno odpornost na obrabo. Talna obloga se lepi po celi podlagi s specialnim disperzijskim lepilom, kot npr. UZIN KE 2000 S, poraba cca g/m². Robovi role morajo biti krojeni in pripravljeni za varjenje stikov. Vse stike zavariti s specialno varilno vrvico po priporočilu proizvajalca. Talna obloga mora ustrzati naslednjim zahtevam: klasifikacija odpornosti na požar: Bfls1 po EN135011; vrsta talne obloge EN 649: sintetična, homogena debelina EN 428 : 2,0 mm; debelina obrabnega sloja EN 429: 2,0 mm; protidrsnost po BGR 181: R9; skupna masa, EN 430: g/m2; odpornost na svetlobo: 6; odpornost na pritisk, EN 433: 0,04mm; toplotna prevodnost, EN : 0,010 m²k/w; odpornost na obrabo EN 685: 23/34/43; površinska zaščita : PUR, poliuretanski premaz. Proizvod: kot Armstrong DLW MEDINTONE PUR ali enakovredno a. brušenje, čiščenje in razmastitev celotne površine m2 386,00 0,00 0,00 Stran 25 od 159

26 b. nivelacija površin 1020mm, z ustrezno cementno nivelirno maso pavšal c. nivelacija površin 510mm, z ustrezno cementno nivelirno maso pavšal d. Izravnavanje cementnega estriha z izravnalno maso kot npr UZIN NC 160 do deb. 2,0 mm. Osušeno maso prebrusiti z brusnim papirjem granulacije 40. Dovoljene mejne vrednosti neravnin pripravljene podlage po DIN 18202: merjeno na razmaku od 0,1 m1 mm, 1 m 3 mm, 4,0 m 9 mm, 10 m 12 mm, 15m 15 mm. Predvidena višina izravnave 2 mm. e. dobava in polaganje tlaka, z varjenjem stikov in napravo 2x zaščitnega premaza ob zaključku del f. Dobava in vgradnja kompozitne zidne kotne zaokrožnice ki se sestoji od tipske podzaokrožnice DLW HPR 2525 in talne obloge kot tlak. Višina zaokrožnice 10cm. Zidno kotno letvico montirati s prikladnim kontaktnim lepilom kot UZIN GN 222. Spoj cokla in talne obloge zavariti z ustrezno varilno vrvico v barvi tlaka. V ceni upoštevati dobavo, montažo in odpad pri krojenju talne obloge. m2 40,00 0,00 0,00 m2 40,00 0,00 0,00 m2 386,00 0,00 0,00 m2 386,00 0,00 0,00 m1 160,00 0,00 0,00 TLAKARSKA DELA SKUPAJ: 0,00 VII OP: Slikopleskarska dela V ceni vseh postavk zajeti vsa pomožna dela, vse prenose, ves material, vse za gotove odbdelane površine. Za vse površine barvane v odtenkih in barvah je izvajalec dolžan izdelati vzorčne površine in jih dati v potrditev projektantu. 1 Odstranitev vseh slojev opleskov s starih sten, z napravo akrilne emulzije m2 863,00 0,00 0,00 2 Dobava materiala, predpriprava in slikanje novo ometanih sten, obstoječih sten oz. površin iz predhodne postavke ter mavčnih sten z latex barvo v barvi po izboru projektanta a. glajenje 2x in brušeneje 2x m2 560,00 0,00 0,00 b. slikanje 2x m2 560,00 0,00 0,00 3 Dobava materiala, predpriprava in slikanje mavčnih stropov s poldisperzijsko barvo v tonu pom izboru projektanta a. glajenje 2x in brušeneje 2x m2 303,00 0,00 0,00 b. slikanje 2x m2 303,00 0,00 0,00 4 Pleskanje raznih kovinskih elementov. Čiščenje s peskanjem do sijaja, temeljni in finalni sloj v barvi in po izboru projektanta, v kvaliteti EPOLOR. ploščati elementi m2 20,00 0,00 0,00 elementi manjših dimenzij kg 100,00 0,00 0,00 SLIKOPLESKARSKA DELA SKUPAJ : 0,00 Stran 26 od 159

27 B2 OBRTNIŠKA DELA COP Skupna rekapitulacija OBRTNIŠKIH DEL COP I. Ključavničarska dela 0,00 III. Zasteklitve in vrata 0,00 IV. Kamnoseška dela 0,00 V. Keramičarska dela 0,00 VI. Suhomontažna dela 0,00 VII. Tlakarska dela 0,00 VIII Slikopleskarska dela 0,00 Obrtniška dela COP skupaj: 0,00 I. Ključavničarska dela OP: V ceni je zajeti ves osnovni, pomožni in pritrdilni material, vsa dela in prenose za gotove vgrajene elemente, s finalno obdelavo po postavkah. Točne dimenzije posameznih elementov, sidranja in stikovanja le teh, vse po projektu statike. V ceni je upoštevati, da izvajalec pogodbenik izdela delavniške načrte za vse konstrukcije in elemente ter jih da v potrditev projektantu. Ob zaključku mora za vse izdelke ključavničarskih del izkazati končno poročilo o pregledu ključavničarskih del s strani pooblaščene topredmetne organizacije nap.: IMK Ljubljana 1 Izdelava in dobava RF profilov kot razmejitve tlakov. Presek profilov 4/60mm. Vgradnja zajeta ločeno a. ravni m1 8,00 0,00 0,00 2 Izdelava, dobava in montaža nosilne premostitvene konstrukcije ob prebojih v medetažnih konstrukcijah. Izvedba po projektu statike PZI. V ceni je zajeti napravo ustreznih ležišč, sidranja, vse za gotove izvedene ojačitve. Ojačitve z IPE 160 profili, teže 75kg na posamezno ojačitev. Jeklo finalno obdelano, AKZ zaščita. Izvedba del v terminu po dogovoru z naročnikom kpl 6,00 0,00 0,00 KLJUČAVNIČARSKA DELA SKUPAJ: 0,00 II. OP: Zasteklitve in vrata V ceni vseh postavk zajeti vsa dela, vse prenose in prevoze na gradbišču, ves osnovni, pomožni, tesnilni in sidrni material po opisih v postavkah in po tehničenem opisu, vse za gotove vgrajene finalno obdelane elemente. Vse mere je preveriti na licu mesta. V ceni je zajeti vse eventuelne potrebne slepe okvirje in kovinsko podkonstrukcijo za vgradnjo elementov Izvajalec je dolžan predložiti vzorce vgrajenih finalno obdelanih elementov v pisno potrditve projektantu, kot tudi izdelati vse izvedbene detajle in jih dati v pisno potrditev projektantu. Vsa vrata opremljena z označbo prostora, po detajlu. Izvajalec del je dolžan izdelati projekt zaklepanja v dogovoru s projektantom in naročnikom. Stran 27 od 159

28 V ceni postak posameznih elementov je potrebno zajeti vse potrebne obrobe, podkonstrukcije, maske, zaključne profile, ki niso ovrednoteni ločeno, a so potrebni za kvalitetno izvedbo oz. so zahtevani s strani projektanta. 1. Izdelava, dobava in montaža avtomatskih drsnih vrat. V ceni je zajeti vse za gotove vgrajene in finalno obdelane elemente z vso pripadajočo opremo, vodili, avtomatiko, maskami... Steklene površine opremljene z opozorilnimi dekorativnimi folijami po predlogi projektanta a. AV1 notranja avtomatska drsna vrata, z vso pripadajočo opremo, vodili masko višine 20 cm in ostalimi mehanizmi, vpeta v jekleno nosilno konstrukcijo zajeta v ključavničarskih delih, bočne fiksne zasteklitve in nadsvetloba nad vrati in zasteklitvami. zasteklitve kaljeno steklo 10 mm v minimalnih ALU okvirjih, tovarniško barvanih po izboru projektanta. dvokrilna drsna avtomatska vrata dim /235cm 2x fiksni zasteklitvi 64/235cm nadsvetloba 248/105cm kpl 1,00 0,00 0,00 2. Izdelava, dobava in montaža kompletnih fasadnih zasteklitev. Termoiziolacijsko steklo, v alu tovarniško barvanih okvirjih V RALu po izboru projektanta, s prekinjenim toplotnim mostom. V ceni je zajeti vse za gotovo izvedeno in vgrajeno zasteklitev, z vsem okovjem, tesnili, kljukami, zunanjimi alu policami z odkapnimi nosovi po potrditvi projektanta, slepimi okvirji. Barva po izboru projektanta. Odpiranje kril po shemi. Zasteklitve delno opremljene s senčili po opisih. Odpiranje oken po shemi. Stiki okvirjev in zidov difuzijsko zaprti. Uw=max 1,6W/m2K, Ug=max 1,1W/m2K a. okno O2 dim. 210/110cm trodelno okno, eno krilo kombinirano odpiranje, dve polji s fiksno zasteklitvijo b. okno O3 dim. 157/110cm dvodelno okno, eno krilo kombinirano odpiranje, eno polje s fiksno zasteklitvijo c. okno O4 dim. 210/220cm trodelno okno, eno krilo kombinirano odpiranje, dve polji s fiksno zasteklitvijo kom 4,00 0,00 0,00 kom 1,00 0,00 0,00 kom 6,00 0,00 0,00 3 Izdelava, dobava in montaža notranjih vrat. Jekleni podboji, finalno obdelanibarvani v RALu po izboru projektanta. Podboji opremljeni s kvalitetnimi nasadili in vodili. Stran 28 od 159

29 PODBOJ:jeklen vratni podboj, pocinkan in prašno barvan, barvo potrdi arhitekt. KRILO: leseno, finalno obdelano z laminatom odpornim na obrabo in čiščenje, kot npr.abet laminati HPL deb.4mm, barvo potrdi arhitekt OPREMA: ključavnica, kljuka (mat inox medicinska kljuka, kot npr.paris Hoppe, tip kljuke potrdi arhitekt) in mehanizem za odpiranje v matinox izvedbi, izvedba sistemske ključavnice, tesnilo, stenski blažilnik, magnet za blaženje zapiranja, nosilnost nasadil skladna s širino in težo vratnega krila (ne sme priti do povečanja ali drugih nepravilnosti) a. krilna vrata trojna satinirana nasadila a.1. V1 100/210cm kom 10,00 0,00 0,00 a.2. V1 100/210cm vrata sanitarij, z dodatnim RF ročajem za invalide kom 2,00 0,00 0,00 a.3. V2 90/210cm kom 2,00 0,00 0,00 a.4. V3 80/210cm kom 1,00 0,00 0,00 b. drsna vrata drsno vodilo, odpiranje ob steno RF ročaj b.1. DV1 100/210cm kom 9,00 0,00 0,00 c. požarna krilna vrata drsno samozapiralo požarna odpornost vrat EI30C3 c.1. PV1 100/210cm kom 1,00 0,00 0,00 c.2. PV3 80/210cm kom 1,00 0,00 0,00 4 Dobava in montaža tipskih alu okenskih polic, v m1 22,00 0,00 0,00 barvi okenskih okvirjev, globine 20cm, z odkapnim nosom. 5 Dobava in vgardnja fiksnih nasvetlob v Knauf stenah. zasteklitev kaljeno steklo 68mm, v minimalnih steklarskih profilih, v barvi v RALu po izboru projektanta a. dim. cca 300/85cm kom 3,00 0,00 0,00 b. dim. cca 270/85cm kom 1,00 0,00 0,00 c. dim. cca 218/105cm kom 1,00 0,00 0,00 c. dim. cca 376/105cm kom 1,00 0,00 0,00 c. dim. cca 395/105cm kom 1,00 0,00 0,00 ZASTEKLITVE IN VRATA SKUPAJ: 0,00 IV. Op: Kamnoseška dela V ceni vseh postavk je zajeti vsa dela, ves osnovni in pomožni material, vse za gotove položene površine,s fugiranjem in napravo zaščitnega premaza. Ob ponudbi navesti ceno materiala. Stran 29 od 159

30 1 Izdelava, dobava in montaža notranjih okenskih m1 22,00 0,00 0,00 polic, kamen poliran granit po izboru projektanta, debeline 3cm, z obdelanim robom, globine cca 25cm. KAMNOSEŠKA DELA SKUPAJ: 0,00 V. Keramičarska dela OP: V ceni vseh postavk zajeti vsa dela, vse prenose in prevoze na gradbišču, ves osnovni in pomožni material, fugiranje s fugirno maso po opisih v postavkah in po tehničenem opisu, barve po izboru projektanta, vse za gotove položene keramične ploščice. Kera Izvajalec je dolžan zapolniti dilatacijske fuge in vgraditi dilatacijske elemente, ki so zajeti v enotni ceni, v kolikor to ni drugače specificirano 1. Dobava in polaganje keramičnih ploščic lepljenje na stene. Keramika po izboru projektanta. Na Knauf stenah je izvesti ustrezni impregnacijski premaz, kar je zajeti v ceni. odprte vogale je izvesti z alu profili, kar je treba zajeti v ceni. Tudi pasovi okoli umivalnikov keramika v kvaliteti kot npr. Buchtal 40/40cm po izboru projektanta pas ob umivalniku, obroba z vgradnim RF profilom obloge sten zgoraj zaključene z vgardnim RF profilom, odprti vogali zaščiteni z RF vgradnim profilom m2 116,00 0,00 0,00 2 Dobava in polaganje talnih keramičnih ploščic, proizvajalca, tip in površinske obdelave in drsnosti po opisu v postavki, z lepljenjem na podlago, z ustreznim fleksibilnim lepilom, fugiranje z vodoodporno fugirno maso, stiki s stensko keramiko zatesnjeni s trajnoelastičnim kitom v barvi fugirne mase keramika v kvaliteti kot npr. Buchtal 25/25cm po izboru projektanta a. naprava hidroizolacijskega premaza, kot npr. m2 33,00 0,00 0,00 MAPEI, z vgardnjo tesnilnih trakov v vogalih in manšetah ob prebojih. b. dobava in vgardnja talne keramike m2 33,00 0,00 0,00 c. tipska zaokrožnica, pripadajoča keramiki m1 47,00 0,00 0,00 3 Izvedba vtopljenih tuš kadi, iz keramičnih ploščic, po sistemu AGROB BUCHTAL MARINO 12,5/12,5cm, ali enakovredno. Vogali izvedeni z dvignjenim tipskim robom, po detajlu. 0,00 dim. 100/100cm kom 1,00 0,00 0,00 KERAMIČARSKA DELA SKUPAJ: 0,00 VI. OP: Suhomontažna dela V ceni vseh postavk je zajeti vsa dela, ves osnovni in pomožni material ter vse prenose, za gotove finalno obdelane in vgrajene elemente. Kovinska podkonstrukcija iz profilov iz pocinkane jeklene pločevine je togo pritrjena. Vsi pritrdilni materiali kot npr. vijaki, žeblji in podobno morajo biti pocinkani ali fosforizirani. Pločevina za profile mora biti debela vsaj 0,6 mm. Na stikih s steno, stropom in tlemi je treba uporabiti tesnilni trak. Stran 30 od 159

31 Izolacijsko plast je treba položiti po celotni površini in mora biti zaščitena pred zdrsom. V ceni je zajeti bandažiranje in 1x glajenje stikov. vse izvedbe se izvedejo točno in v skladu z navodili TEHNIČNI LIST KNAUF SYSTEME REGISTER OZ. Z DOLOČILI ONORM B Slikanje zajeto pri slikopleskarskih delih. 1. Izdelava predelnih sten in oblog, po sistemu kot npr. Knauf, iz mavčnokartonskih plošč na kovinski podkonstrukciji. V ceni je zajeti bandažiranje in 1x glajenje stikov. Slikanje zajeto pri slikopleskarskih delih. V ceni posameznih postak sten je potrebno zajeti tudi vse ojačitve podkonstrukcije po navodilih proizvajalca, za sidranje sanitarnih elementov je delo izvesti po navodilih vodoinstalaterja. Stene j epred polaganjem keramike pramazati z hidroizolacijskim premazom kot naprimer sistem Vse stene ki se oblagajo s stensko keramiko je potrebno izvesti z zgoščeno podkosntruckjo in se jih pred polaganjem keramike premaže z ustreznim premazom, kar je vse zajeti v ceni. a. Izdelava nenosilnih in neprestavljivih pregradnih sten (d = 125 mm) z enojno kovinsko podkonstrukcijo 75mm in obojestransko dvojno oblogo iz GKB mavčnokartonskih plošč 12,5 mm. Sistem: Knauf W 112 stene višine 450cm m2 342,00 0,00 0,00 b. Izdelava nenosilnih in neprestavljivih pregradnih sten (d = 125 mm) z enojno kovinsko podkonstrukcijo 75mm in obojestransko dvojno oblogo iz GKB mavčnokartonskih vodoodpornih plošč 12,5 mm. Sistem: Knauf W 112 stene višine 450cm m2 180,00 0,00 0,00 c. Izdelava nenosilnih in neprestavljivih pregradnih sten (d = 125 mm) z enojno kovinsko podkonstrukcijo 75mm in obojestransko dvojno oblogo iz GKB mavčnokartonskih vodoodpornih plošč GKB 12,5 mm. Sistem: Knauf W 112 stene višine 450cm požarna odpornost REI60 m2 30,00 0,00 0,00 d. obloge AB stebrov, z lepljenjem mavčnokartonskih plošč 12,5mm na podlago, z ojačitvijo vogalov s tipskimi kotniki. Stebri preseka 40/40cm podana skupna dolžina stebrov m1 33,00 0,00 0,00 e. obloge instalacij: Sistem: Knauf stena jaška iz fireboard plošč K 251 ali enakovredno Stran 31 od 159

32 Stena jaška iz fireboard plošč, nenosilna in neprestavljiva, izolacijski sloj iz kamene volne debeline 40 mm, 40 kg/m3, enojna podkonstrukcija (dvojni profili CW 50/50), enostranska dvojna obloga s fireboard ploščami debeline 20 mm, razred požarne upornosti F90, togi stik s sosednjimi elementi m2 42,00 0,00 0,00 2. Izdelava KNAUF spuščenih stropov oblog stropov iz gips plošč deb. 12,5 mm, s kovinsko podkonstrukcijo in z vsemi izrezi za svetila in ostale elemente instalacij po načrtu. Obešanje do višine 1m. Z bandažiranjem in 1x glajenjem stikov, obdelavo vogalov, z vsemi pomožnimi deli, materiali in prnosi za gotove spuščene stropove. Slikanje zajeto pri slikopleskarskih delih. Stropovi delno z višinskimi preskoki, izvedeni kot strop. odprte vogale je zaščititi s tipskimi prfili, kar je zajeti v ceni. Stropovi delno kot samostojni, delno v kombinaciji z raster stropom a. stropovi različnih višin, višine obešanja 12m m2 42,00 0,00 0,00 b. višinski preskoki previsni del preseka 20 30/10cm, izvedeni s poglobitvijo za vgradno linijsko svetilko po detajlu. b.1. ravni m1 9,50 0,00 0,00 b. višinski preskoki vertikalni pasovi, višin 60 70cm b.1. ravni m1 9,50 0,00 0,00 3 Izdelava revizijskih odprtin v Knauf stenah in stropovih. V ceni je potrebno zajeti vso podkonstrukcijo, stikovanja, sidranja vse za gotove izvedene revizijske odprtine. sistem Knauf D 171 a. dim. 30/30cm kom 2,00 0,00 0,00 b. dim. 40/40cm kom 2,00 0,00 0,00 c. dim. 60/60cm kom 2,00 0,00 0,00 4 Dobava in vgradnja raster stropov iz plošč kombinacija 60/60 in 60/120cm na tipski podkonstrukciji, po sistemu Armstrong BIO GUARD ali enakovredno, podkostrukcija board ali enakovredno del stropov v kombinaciji z gladkim mavčnim stropom Višina obešanja 12m m2 378,00 0,00 0,00 5 Dobava in vgradnja polnil raster stropa iz akrilnih mlečnih plošč prosojnih, dim. 60/60cm pod svetlobnimi jaški, z vgrajevanjem v podkonstrukcijo raster stropa. plošča tipske proizvajalca stropa dim. plošč 60/60cm kom 40,00 0,00 0,00 SUHOMONTAŽNA DELA SKUPAJ: 0,00 VII. Tlakarska dela Stran 32 od 159

33 OP: V ceni vseh postavk zajeti vsa dela, vse prenose in prevoze na gradbišču, ves osnovni in pomožni material, po opisih v postavkah in po tehničenem opisu, vse za gotove položene tlake. Priprava podlage/estriha izvajalec si je dolžan podlogo za polaganje finalnih tlakov pripraviti sam. Obvezno je brušenje estrihov za čim manjšo uporabo izravnalnih mas. V kolikor podlaga ni dovolj izsušena, jo je izvajalec dolžan izsušiti Na stikih različnih tlakov je potrebno vedno vgraditi delilni 'dilatacijski' element, ki je lahko izveden kot trak ali kotnik v Alu ali Inox izvedbi. Vgrajuje ga tisti izvajalec, ki polaga do že položenega finalnega tlaka. 1 Dobava in montaža talne obloge kot npr. ARMSTRONG VINYL Barva/vzorec po izbiri arhitekta Razmejitve med tlaki različnih kvalitet in barv je obvezno izvesti na lokaciji vratnih kril. Homogene elastične talne obloge iz homogenega PVCja v rolah širine 183 cm, trajno antistatične, debeline 2mm. Talna obloga mora imeti ekstremno odpornost na obrabo. Talna obloga se lepi po celi podlagi s specialnim disperzijskim lepilom, kot npr. UZIN KE 2000 S, poraba cca g/m². Robovi role morajo biti krojeni in pripravljeni za varjenje stikov. Vse stike zavariti s specialno varilno vrvico po priporočilu proizvajalca. Talna obloga mora ustrzati naslednjim zahtevam: klasifikacija odpornosti na požar: Bfls1 po EN135011; vrsta talne obloge EN 649: sintetična, homogena debelina EN 428 : 2,0 mm; debelina obrabnega sloja EN 429: 2,0 mm; protidrsnost po BGR 181: R9; skupna masa, EN 430: g/m2; odpornost na svetlobo: 6; odpornost na pritisk, EN 433: 0,04mm; toplotna prevodnost, EN : 0,010 m²k/w; odpornost na obrabo EN 685: 23/34/43; površinska zaščita : PUR, poliuretanski premaz. Proizvod: kot Armstrong DLW MEDINTONE PUR ali enakovredno a. brušenje, čiščenje in razmastitev celotne površine m2 378,00 0,00 0,00 b. nivelacija površin 1020mm, z ustrezno cementno nivelirno maso c. nivelacija površin 510mm, z ustrezno cementno nivelirno maso d. Izravnavanje cementnega estriha z izravnalno maso kot npr UZIN NC 160 do deb. 2,0 mm. Osušeno maso prebrusiti z brusnim papirjem granulacije 40. Dovoljene mejne vrednosti neravnin pripravljene podlage po DIN 18202: merjeno na razmaku od 0,1 m1 mm, 1 m e. dobava in polaganje tlaka, z varjenjem stikov in napravo 2x zaščitnega premaza ob zaključku del m2 30,00 0,00 0,00 m2 30,00 0,00 0,00 m2 378,00 0,00 0,00 m2 378,00 0,00 0,00 f. dobava in polaganje tlaka na steno hodnika, do višine 30cm. Izvedba nad zaokrožnico, zajeta ločeno m1 81,00 0,00 0,00 Stran 33 od 159

34 g. Dobava in vgradnja kompozitne zidne kotne zaokrožnice ki se sestoji od tipske podzaokrožnice DLW HPR 2525 in talne obloge kot tlak. Višina zaokrožnice 10cm. Zidno kotno letvico montirati s prikladnim kontaktnim lepilom kot UZIN GN 222. Spoj cokla in talne obloge zavariti z ustrezno varilno vrvico v barvi tlaka. V ceni upoštevati dobavo, montažo in odpad pri krojenju talne obloge. m1 280,00 0,00 0,00 2 Dobava in vgradnja stenskih odbojnikov in ročajev na hodiku. a. Ročaji tipski po sistemu kot npr. GRADUS COMBI RAIL 800 ali enakovredno. Ročaj sestavljen iz 2mm alu krivljenega profila preseka cca 40/140mm, z odmikom od stene 40mm, sidranega v nosilni jekleni profil vgrajen v Knauf steno, ki ga je zajeti v ceni postavke. celoten ročaj obložen s PVC tlakom identičnim kot tlak razvite širine cca 35cm vgradnaj traku na ročaj po navodilih proizvajalca ročaja. b. zaščitni vogalniki na stenah, po sistemu kot npr. GRADUS 160 HIGH IMACT SURFACE MOUNT CORNER GURAD vogalnik sestavljen iz 1,75mm 50+50mm, sidranega v podlago. celoten vogalnik obložen s PVC tlakom identičnim kot tlak razvite širine cca 15cm m1 64,00 0,00 0,00 m1 10,00 0,00 0,00 TLAKARSKA DELA SKUPAJ: 0,00 VII I OP: Slikopleskarska dela V ceni vseh postavk zajeti vsa pomožna dela, vse prenose, ves material, vse za gotove odbdelane površine. Za vse površine barvane v odtenkih in barvah je izvajalec dolžan izdelati vzorčne površine in jih dati v potrditev projektantu. 1 Odstranitev vseh slojev opleskov s starih sten, z napravo akrilne emulzije m ,00 0,00 0,00 2 Dobava materiala, predpriprava in slikanje novo ometanih sten, obstoječih sten oz. površin iz predhodne postavke ter mavčnih sten z latex barvo v barvi po izboru projektanta a. glajenje 2x in brušeneje 2x m ,00 0,00 0,00 b. slikanje 2x m ,00 0,00 0,00 3 Dobava materiala, predpriprava in slikanje mavčnih stropov s pol disperzijsko barvo v tonu pom izboru projektanta a. glajenje 2x in brušeneje 2x m2 120,00 0,00 0,00 b. slikanje 2x m2 120,00 0,00 0,00 4 Pleskanje raznih kovinskih elementov. Čiščenje s peskanjem do sijaja, temeljni in finalni sloj v barvi in po izboru projektanta, v kvaliteti EPOLOR. ploščati elementi m2 20,00 0,00 0,00 elementi manjših dimenzij kg 100,00 0,00 0,00 Stran 34 od 159

35 SLIKOPLESKARSKA DELA SKUPAJ : 0,00 C C ZUNANJA UREDITEV Skupna REKAPITULACIJA del ZUNANJA UREDITEV A. Preddela 0,00 B. Zemeljska dela 0,00 C. Zgornji ustroj 0,00 D. Odvodnjavanje, Kanalizacija 0,00 E. Ostala dela 0,00 SKUPAJ ZUNANJA UREDITEV 0,00 A Preddela 1. Zakoličba glavnih točk ureditve kom 93,00 0,00 0,00 2. Zakoličba obstoječih komunalnih vodov s strani upravljalca posameznih vodov ocena 1,00 0,00 0,00 3. Postavitev prečnih profilov z oznako višin kom 27,00 0,00 0,00 4. Demontaža odstranitev obstoječih samostoječih prometnih znakov, vključno z odvozom na deponijo na razdalji do 10 km kom 5,00 0,00 0,00 5. Demontaža odstranitev obstoječih samostoječih prometnih znakov, in ponovna namestitev kom 3,00 0,00 0,00 6. Rušenje obstoječih robnikov, vključno z betonsko podlago, z nalaganjem in odvozom na deponijo na razdalji do 10 km m1 256,00 0,00 0,00 7. Zarez asfalta v deb. do 10 cm m1 61,00 0,00 0,00 8. Rušenje obstoječega asfalta v debelini do 10 cm z nalaganjem in odvozom na deponijo na razdalji do 10 km m ,00 0,00 0,00 9. Rušenje granitnih kock (krožišče) m2 10,00 0,00 0, Odstranitev obstoječe rampe vključno z dodatki in odvozom na deponijo na razdalji do 10 km kom 1,00 0,00 0, Rušenje in odstranitev betonskih jaškov z rešetkami (odtoki meteorne vode iz streh) peskolovi, vključno z odvozom na deponijo na razdalji do 10 km kom 3,00 0,00 0, Odstranitev obstoječe betonskih korit z rožami in njihova ponovna namestitev m2 2,00 0,00 0, Odstranitev obstoječe žive meje (pri uvozu) vključno z odvozom na deponijo na razdalji do 10 km m2 8,00 0,00 0, Odstranitev pranih plošč (ob objektu) vključno z odvozom na deponijo na razdalji do 10 km m2 10,00 0,00 0,00 Stran 35 od 159

36 15. Odstranitev stojal za kolesa vključno z odvozom na deponijo na razdalji do 10 km kom 1,00 0,00 0, Posek grmičevja in odvoz na deponijo na razdalji do 10 km m2 16,00 0,00 0, Rušenje obstoječih požiralnikov z LTŽ rešetko vključno z odvozom na deponijo na razdalji do 10 km kom 3,00 0,00 0,00 18 Odstranitev obstoječih pokrovov jaškov in požiralnikov vključno z odvozom na deponijo na razdalji do 10 km kom 25,00 0,00 0,00 19 Dobava in namestitev novih pokrovov ter dvig jaškov na novo predvideno višino ureditve kom 19,00 0,00 0, Dobava in namestitev novih pokrovov ter dvig požiralnikov na novo predvideno višino ureditve (z vtokom pod robnikom 2x, z LTŽ rešetko 5x) kom 7,00 0,00 0, Rušenje obstoječega jaška (pri predvidenem otoku z rampo) vključno z odvozom na deponijo na razdalji do 10 km kom 1,00 0,00 0,00 Skupaj Preddela 0,00 B Zemeljska dela 1. Izkop humusa v debelini 15 cm z odrivom na deponijo gradbišča m3 54,00 0,00 0,00 2. Strojno ročni izkop tamponskega materiala v debelini 10 cm z nalaganjem in odvozom na deponijo na razdalji do 10 km m3 145,00 0,00 0,00 3. Fino planiranje in valjanje planuma spodnjega ustroja na točnost + 3 cm m ,00 0,00 0,00 4. Humusiranje s prej izkopanim humusom v debelini 15 cm in zatravitev s travnim semenom m2 168,00 0,00 0,00 5. Nakladanje, odvoz in razkladanje odvečnega izkopanega humusa na deponijo na razdalji do 10 kom m3 29,00 0,00 0,00 Skupaj zemeljska dela 0,00 C Zgornji ustoj 1. Dobava in vgrajevanje tamponskega materiala I. kvalitete v debelini 50 cm m3 162,00 0,00 0,00 2. Fino planiranje in zaklinjanje tamponskega materiala s finim peskom v deb. 2 cm na točnost + 1 cm m ,00 0,00 0,00 Stran 36 od 159

37 3. Dobava in vgraditev predfabriciranih robnikov iz cementnega betona s prerezom 15/25/100 cm v betonski temelj MB 20 m1 194,00 0,00 0,00 4. Dobava in vgraditev predfabriciranih radialnih robnikov iz cementnega betona s prerezom 15/25/33 cm v betonski temelj MB 20 m1 90,00 0,00 0,00 5. Dobava in vgraditev predfabriciranih robnikov iz cementnega betona s prerezom 8/20/100 cm v betonski temelj MB 20 m1 74,00 0,00 0,00 6. Dobava in vgraditev predfabriciranih robnikov iz cementnega betona s prerezom 8/20/33 cm, v betonski temelj MB 20 m1 10,00 0,00 0,00 7. Polaganje granitnih kock 8/8/8 cm v betonsko podlago MB 20 (krožišče) uporabijo se obstoječe granitne kocke m2 10,00 0,00 0,00 8. Dobava in polaganje pranih plošč na mestu odstranitve (ob objektu) m2 10,00 0,00 0,00 9. Dobava in vgrajevanje asfaltne plasti 22 base B50/70 A3 v debelini 5 cm m ,00 0,00 0, Dobava in vgrajevanje asfaltne plasti 8 surf B70/100 A4 v debelini 3 cm m ,00 0,00 0, Dobava in izdelava peščene izrav. podlage pod travnimi ploščami v deb. 35 cm m2 125,00 0,00 0, Dobava in polaganje beton. travnih plošč dim. 40 x 40 x 7 cm na pripr. peščeno podlago m2 125,00 0,00 0, Dobava in vgraditev betonske pohodne površine, debeline do 15 cm, izvedene na utrjenem nasutju (20 cm), površinske obdelave pran beton, svetlosiv granulat izveden na mestu, vgrajen na PVC folijo debeline 0,20 mm m3 8,70 0,00 0, Izdelava navideznih prečnih reg, strojna izdelava zareze, zapolnitev zareze s TIO kitom m1 24,00 0,00 0, Izdelava prostorske rege ob robniku, z nabavo in vgraditvijo stiropora debeline 1,5 cm, z vgrajevanjem tesnilnega gumijastega traku in zalitje z zalivno maso (trajno elastični kit) m1 23,00 0,00 0, Bitumenski premaz stikov asfalta m1 61,00 0,00 0,00 Skupaj Zgornji ustroj 0,00 D Odvodnjavanje, kanalizacija 1. Zakoličba osi meteornega kanala m1 18,00 0,00 0,00 2. Postavitev prečnih profilov z označbo višin na mestih predvidenih požiralnikov in jaškov kom 5,00 0,00 0,00 Stran 37 od 159

38 3. Strojnoročni (80%20%) zemlje III. in IV. kategorije, izkop jarka za kanalizacijo, širine do 0,80 m z odrivom na deponijo gradbišča m3 19,00 0,00 0,00 4. Planiranje dna jarka m2 44,00 0,00 0,00 5. Dobava in polaganje cevi iz plastičnih mas, PVC fi 150, SN8, polnoobetonirane cevi m1 16,00 0,00 0,00 6. Dobava in montaža kolena 45 stopinj DN 150 kom 1,00 0,00 0,00 7. Kompletna izdelava revizijskega jaška iz PE cevi, krožnega prereza fi 60 cm, z LTŽ pokrovom, D400 (globine 60 cm) kom 1,00 0,00 0,00 8. Kompletna dobava, izdelava in montaža požiralnika iz PE cevi z LTŽ pokrovom, vtok pod robnikom kom 2,00 0,00 0,00 9. Kompletna dobava in montaža linijskega požiralnika dolžine 1,00 m, svetle širine 10 cm, na povozni površini na betonsko podlago debeline 15 cm, vgrajen v beton MB 20 do spodnjega roba asfalta, vključno z zaključno steno in peskolovom, pokrov tipa D400 m1 8,50 0,00 0, Kompletna izdelava priključkov kom 10,00 0,00 0, Zasip jarka po položitvi cevi v slojih do 30 cm z izkopanim materialom, komprimiranje do predpisane zbitosti m3 14,00 0,00 0, Nakladanje in odvoz viškov materiala na stalno deponijo na razdalji do 10 km m3 5,00 0,00 0,00 Skupaj Odvodnjavanje, kanalizacija 0,00 E Ostala dela 1. Izdelava tankoslojne neprekinjene označbe z enokomponentno belo barvo, snovi 250 qm, širine črte 10 cm m1 230,00 0,00 0,00 2. Izdelava tankoslojne prekinjene označbe z enokomponentno belo barvo, snovi 250 qm, širine črte 10 cm m1 60,00 0,00 0,00 3. Talna obeležba na vozišču bela barva m2 41,00 0,00 0,00 4. Talna obeležba na vozišču rumena barva (parkirišče za invalide) m2 2,00 0,00 0,00 5. Izdelava tankoslojne neprekinjene označbe z enokomponentno rumeno barvo, snovi 250 qm, širine črte 10 cm m1 70,00 0,00 0,00 6. Dobava in posaditev grmovnic pušpan kom 16,00 0,00 0,00 Stran 38 od 159

39 7. Dobava in posaditev grmovnic enakega tipa kot obstoječe (uvoz) kom 3,00 0,00 0,00 8. Dobava in posaditev dreves kom 6,00 0,00 0, Dobava in postavitev samostoječega prometnega znaka: II1, II2, II 45.1 (2x) kom 4,00 0,00 0,00 Skupaj ostala dela 0,00 D ELEKTRO INSTALACIJSKA DELA SKUPNA REKAPITULACIJA ELEKTRO INSTALACIJSKA DELA COP IN LEKARNA D1 Skupaj ELEKTROINSTALACIJSKA DELA LEKARNA 0,00 D2 Skupaj ELEKTROINSTALACIJSKA DELA COP 0,00 S K U P A J 0,00 D1 ELEKTRO INSTALACIJSKE DELA LEKARNA V ceno po enoti mere je zajeta dobava in montaža materiala ter opreme s pomožnimi deli in drobnim materialom ter odvoz odpadkov, ki nastanejo pri izvedbi elektroinštalacijskih del na trajno deponijo. Vsa oprema in material se mora dobaviti z vsemi ustreznimi certifikati, atesti, garancijami, navodili za obratovanje, vzdrževanje, posluževanje in servisiranje (v skladu z veljavno zakonodajo) V cenah za opremo, material in storitve so zajeti stroški vseh pripravljalnih in zaključnih del (vključno z usklajevanjem z ostalimi izvajalci na objektu) ter vsi transportni, skladiščni, zavarovalni in ostali splošni stroški, zajet je ves drobni inštalacijski material V popisu so navedeni "kot npr." tipi opreme in proizvajalci. V kolikor ponudnik nudi enakovredno opremo, mora to v ponudbi tudi navesti (tip, proizvajalec)! Enakovredna oprema pomeni opremo z enakimi ali boljšimi tehničnimi lastnostmi! V primeru, da ponudnikne ne navede enakovredne opreme bo naročnik razumel, da ponudnik ponuja tip opreme in proizvajalca kot je bil razpisanin v razpisni dokumentaciji označen "kot naprimer. Spremembe ponudbe v času izvajanja del niso dopustne. REKAPITULACIJA ELEKTRO INSTALACIJSKA DELA LEKARNA A Razdelilniki 0,00 B Inštalacija moči in razsvetljave 0,00 C Elementi CNS 0,00 D Izenačevanje potenciala 0,00 E Podatkovna inštalacija 0,00 F Javljanje požara 0,00 G Protivlomni sistem 0,00 H Inštalacija za zašćito blaga pred krajo 0,00 I Sistem DRIVEIN 0,00 J Inštalacija strelovoda 0,00 K Izvedbena dokumentacija 0,00 Stran 39 od 159

40 SKUPAJ ELEKTRO INSTALACIJSKA DELA LEKARNA 0,00 A Razdelilniki 1. Dobava in montaža razdelilnika sestavljenega iz razdelilnikov za mrežno, agregatsko in UPS napajanje podometne izvedbe v zaščiti IP54 dim: 800 x 1600 x 200 mm z opremo: stikalo 4G4000U kos 1 stikalo 4G2510U kos 1 var. elementi ST681016B 1p kos 61 var. elementi ST681016B 3p kos 1 inšt. kontaktor SCHRACK R10, 16A 230 VAC kos 20 foto rele kos 1 prenap. odvodnik PROTECC kos 7 ključavnica KO10 kos 2 Drobni in vezni material montažna dela kpl 1 0,00 0,00 2. Dobava in montaža razdelilnika KN1 za krmiljenje klimata n/o omarica dim. 800x600x300 mm kos 1 stikalo 4G4010U kos 1 stikalo 4G1051U kos 4 signalna svetilka 24 VAC kos 3 var. elementi ST68616B 1p kos 6 var. elementi ST68B 2p kos 1 var. elementi ST68616B 3p kos 3 svetilka 18W IP20 kos 1 stikalo končno 230V,10A kos 1 vtičnica za vgradnjo v omaro 230V, 16 A kos 1 prenapetostni dovodniki PROTECC kos 4 vgradna krmilnika v omaro kpl 1 trafo 230/24VAC, 150 VA kos 1 kontaktor 24VAC 3.polni 10A kos 6 ključavnica KO10 Drobni in vezni material montažna dela kpl 1 0,00 0,00 3. Dobava in montaža opreme v obstoječi razdelilnik v lekarni RLP/M,A,U, s potrebno prevezavo: var. elementi ST6832C,3p kos 1 var. elementi ST6820C,3p kos 1 var. elementi ST6820C,1p kos 1 Drobni in vezni material montažna dela kpl 1 0,00 0,00 4. Dobava in montaža prižigalnega tabloja PT1 z opremo: p/o kovinska omarica dim:650x350x120 mm stikalo 4G1090U kos 17 stikalo 4G1051U kos 3 Drobni in vezni material montažna dela kpl 1 0,00 0,00 Skupaj razdelilniki 0,00 Stran 40 od 159

41 B Inštalacija moči in razsvetljave 1. Dobava in montaža vgradne stropne svetilke direktno / indirektne svetlobe z LRO 3D mikropiramidno optiko vgradna višina: 97 mm kot npr.: ZUMTOBEL ML5 EM 1x55W TCL EVG M600 s sijalko TCL 55W (S1) 70 0,00 0,00 2. Dobava in montaža vgradne stropne LED asimetrične svetilke svetlobni tok 2046 lm, premera 218 mm vgradne globine 141 mm kot npr.: ZUMTOBEL INFINITY WW 27W LED 940 LDE (S3) 21 0,00 0,00 3. Dobava in montaža vgradne stropne svetilke s proti bleščanju obdelano optiko, premera 218mm, vgradne globine 100 mm s sijalkama TCDEL 26Wsijalka, kot npr.: ZUMTOBEL PANOS LF200 2x26W TCDEL EVG (S4)kos 4 0,00 0,00 4. Izdelava izpustov za svetilke nad umivalniki z zaključkom z izol. sponkami kos 2 0,00 0,00 5. Dobava in montaža nadgradne svetilke, L= 1172 mm s sijalko T16 28W, kot npr: ZUMTOBEL ZE 1x28W T16 EVG (S8) 40 0,00 0,00 6. Dobava in montaža nadgradne svetilke, L= 1472 mm s sijalko T16 35W, kot npr: ZUMTOBEL ZE 1x35W T16 EVG (S9) 18 0,00 0,00 7. Dobava in montaža vgradne kotne linijske svetilke širine čez prekrivni obroč 80 mm, vgradna globina 80/100 mm, potrebna širina izreza 74 mm jakosti: 2x35 W T16+5x28W T16 komplet z montažnim priborom na vhodu kot npr.: LTS LK mm s sijalkami (S10) 2 0,00 0,00 8. Dobava in montaža vgradne stropne svetilke za osvetlitev nadstreška v zaščiti IP65, BEGA W, T5IP65 s sijalkami doza Bega 767 (S12) kos 6 0,00 0, Dobava in montaža vgradne stropne svetilke varnostne razsvetljave s sijalko 11W v pripravnem spoju z 1 urno avtonomijo, npr. Beghelli kos 19 0,00 0,00 Dobava in montaža vgradne stropne svetilke varnostne razsvetljave s LED sijalkami v trajnem spoju z 1 urno avtonomijo, dvema osvetljenima piktogramoma, npr. Beghelli kos 3 0,00 0, Dobava in montaža piktogramov svetlečih kot npr.:permalight kos 20 0,00 0, Dobava in montaža podometnih stikal, komplet s podometno dozo p/o serijsko stikalo, 16 A 250 V, 50 Hz kos 5 0,00 0,00 p/o izmenično stikalo, 16 A 250 V, 50 Hz kos 4 0,00 0,00 Stran 41 od 159

42 13. Dobava in montaža nadometnih vtičnic vtičnica 16 A, 250 V, 50 Hz, ( P+N+Pe) kos 2 0,00 0, Dobava in montaža podometnih vtičnic za montažo v zid ali knauf steno s p/o dozo in vtičnica 16 A, 250 V, 50 Hz, ( P+N+Pe) kos 23 0,00 0,00 vtičnica 16 A, 230/400( 3P+N+Pe) kos 1 0,00 0, Dobava in montaža kodirne vtičnice 230 Vmreža prirejene za vgradnjo v parapetni kanal vtičnica dvojna 16 A, 250 V, 50 Hz, ( P+N+Pe) kos 19 0,00 0, Dobava in montaža kodirne vtičnice 230 VUPS prirejene za vgradnjo v parapetni kanal vtičnica dvojna 16 A, 250 V, 50 Hz, ( P+N+Pe) kos 10 0,00 0, Dobava in montaža talne doze z vtičnico: vtičnica dvojna 16 A, 250 V, 50 Hz, ( P+N+Pe) kos 3 0,00 0, Dobava in montaža triprekatnega kovinskega parapetnega kanala, dimenzij 130/72 mm opremljen z ozemljitvenimi vodniki za premostitve parapetnih kanalov na spojih m 14 0,00 0, Konstrukcijsko želežo, obarvano z osnovno in končno barvo kg 80 0,00 0, Protipožarna masa kg 5 0,00 0, Dobava in polaganje kablastih vodnikov iz PVC izolacije in plaščem položen na kabelsko polico in deloma uvlečen v instalacijske cevi: NYMJ 3 x 1,5 mm2 m ,00 0,00 NYMJ 4 x 1,5 mm2 m 400 0,00 0,00 NYMJ 5 x 1,5 mm2 m 400 0,00 0,00 NYMJ 3 x 2,5 mm2 m 950 0,00 0,00 NYMJ 5 x 2,5 mm2 m 80 0,00 0,00 Olflex 110 8x1 mm2 m 450 0,00 0,00 NYMJ 3 x 4 mm2 m 45 0,00 0,00 NYMJ 5 x 6 mm2 m 45 0,00 0,00 NYMJ 5 x 16 mm2 m 45 0,00 0,00 OlflexCY 4x1.5 m 40 0,00 0,00 LIYCY 2x0,75 m 40 0,00 0,00 LiYY 2x0,75 m 280 0,00 0,00 NYY 3x1,5 m 40 0,00 0,00 NYY 4x1 m 80 0,00 0,00 NYY 4x10 m 20 0,00 0,00 WBUS kabel JH(St)H 2x2x0,8 m 40 0,00 0,00 LIYCYP 4x2x0,75 m 140 0,00 0,00 LIYCY 4x0,75 m 60 0,00 0, Dobava in polaganje instalacijske cevi, samogasna IC fi mm m 450 0,00 0,00 Stran 42 od 159

43 samogasna cev PN16 m 450 0,00 0,00 pregibna zaščitna cev GEWISS m 700 0,00 0, Dobava in montaža kabelske police, izdelane iz pocinkane pločevine, komplet s pritrdilnim in montažnim materialom PK100 m 120 0,00 0,00 PK200 m 130 0,00 0, Priklop elementov avtomatike s kabli olflex 8x1 kos 11 0,00 0, Demontaža obstoječe električne inštalacije z odvozom na stalno deponijo s predložitvijo potrdila o prejemu odpadkov od koncesionarja za skladiščenje odpadkov kpl 1 0,00 0,00 Skupaj inštalacija moči in razsvetljave 0,00 C Elementi CNS Ker gre za vključitev nove krmilne opreme v ostoječi CNS sistem mora biti vsa oprema 100% (brez vmesnikov) kompatibilna z obstoječim CNS sistemom na objektu (Sauter). Storitve na nadzornem nivoju CNS sistemu zajemajo storitve na obstoječi SCADI "Sauter n Opomba: vsa oprema zajema dobavo in električni priklop, razen montaža regulacijskih ventilov: zajeto v strojnem popisu ) 1.1. KN1 LEKARNA 1. Tipalo temperature; stebelno; Ni1000; L=225mm; d=6.5; vključno z držalom za montažo v kanal ustreza: Sauter EGT347F101 ( ) kos 3 0,00 0,00 2. Tipalo relativne vlage in temperature; kanalsko; merilno območje %rH; Ni1000; 24V; 0..10V ustreza: SAUTER tip EGH111F002 kos 2 0,00 0,00 3. Humidistat; kanalski; %rH ustreza: SAUTER tip HBC111F001 kos 1 0,00 0,00 4. Tipalo diferenčnega tlaka; kanalsko; merilno območje Pa; 24V; 0..10V ustreza: SAUTER tip SDU101F004 kos 2 0,00 0,00 5. Diferenčno tlačno stikalo 0,050,5 KPa / 0,55 mbar ustreza: SAUTER tip DDL105F001 kos 5 0,00 0,00 6. Protizmrzovalni termostat; zrak C; dolžina kapilare = 3m ustreza: SAUTER tip TFL201F001 kos 1 0,00 0,00 7. Elektromotorni pogon žaluzij; zvezni, 0..10V; 24V; 15Nm ustreza: SAUTER tip ASM124SF132 kos 3 0,00 0,00 Stran 43 od 159

44 8. Elektromotorni pogon žaluzij; onoff; 24V; 18Nm ustreza: SAUTER tip ASM124F122 kos 2 0,00 0, p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 4,2 m3/h dimenzija (DN): 25 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene ustreza: SAUTER tip KTM51225/32 FC20 kos 1 0,00 0,00 0, Elektromotorni pogon ventila; zvezni (0..10V) SUT; 24V; 60s; 800N; ustreza: SAUTER tip AVM125SF132 (za KTM) kos 1 0,00 0, p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 4,2 m3/h dimenzija (DN): 32 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene ustreza: SAUTER tip KTM51225/32 FC20 kos 1 0,00 0, Elektromotorni pogon ventila; zvezni (0..10V) SUT; 24V; 60s; 800N; ustreza: SAUTER tip AVM125SF132 (za KTM) kos 1 0,00 0, Frekvenčni regulator za 2,2 kw 3x400V / 50Hz elektromotor ustreza npr.: FC102 2K2 kos 1 0,00 0, Frekvenčni regulator za 1,5 kw 3x400V / 50Hz elektromotor ustreza npr.: FC102 1K5 kos 1 0,00 0, Mikroprocesorski krmilnik; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 14xAI, 12xDI, 6xAO, 8xDO; RJ45 za priklop op. enote; nap. 24VAC ustreza: SAUTER tip EYAS210F001 kos 1 0,00 0, Upravljalna in nadzorna posluževalna enota; LCD display; funkcije: pregledovanje vhodno izhodnih vrednosti, nastavitev želenih vrednosti, časovni programi, pregled alarmov in stausov, kabel z RJ45 za priklop na krmilnik ustreza: SAUTER tip EYOP240F001 kos 1 0,00 0, Programiranje krmilnika, testiranje vhodno/izhodnih signalov (IQ test), funkcijski zagon (OQ test), nastavitev delovnih in regulacijskih parametrov, shema avtomatike, navodla za uporabnika kpl 1 0,00 0, VENTILATORSKI KONVEKTORJI Opomba: Stran 44 od 159

45 vsa oprema zajema dobavo in električni priklop, razen montaža regulacijskih ventilov: zajeto v strojnem popisu ) 1. 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; kvs (nastavljivo): 0, m3/h dimenzija (DN): 20 območje reg.: kpa dpmax: 4 bar temp. območje: 10 do 120 C komplet z priključnim ustreza: SAUTER tip VCL020F200 kos 10 0,00 0, p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; kvs (nastavljivo): 0, m3/h dimenzija (DN): 15 območje reg.: kpa dpmax: 4 bar temp. območje: 10 do 120 C komplet z priključni ustreza: SAUTER tip VCL015F200 kos 8 0,00 0,00 3. Elektromotorni pogon ventila; onoff; 24V; ustreza: SAUTER tip AXT111 (za VCL) kos 18 0,00 0,00 4. Mikroprocesorski regulator; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 1xAI, 2xDI, 2xAO, 7xDO (4x rele + 3x triac); nap. 230VAC ustreza: Sauter tip EYE200F002 kos 9 0,00 0,00 5. Sobna operaterska enota z integriranim temperaturnim tipalom; z korektorjem nastavljene temperature (izhodiščna temperatura se nastavi iz CNSa); tipka za izbiro stopnje delovanja ventilatorja (Avto0123), tipka za vklop (onoffredukcija); LED prikaz ustreza: Sauter tip EYRU214F001 kos 2 0,00 0,00 6. Programiranje krmilnikov, testiranje vhodno/izhodnih signalov (IQ test), funkcijski zagon (OQ test), nastavitev delovnih in regulacijskih parametrov, navodila za uporabnika kpl 1 0,00 0,00 Skupaj elementi CNSa 0,00 D Izenačenje potenciala 1. Dobava in montaža doze za izenačevanje potenciala Cu zbiralka 30 x 4 mm l = 0,4 m komplet z pritrdilnim in montažnim materialom, komplet z izvrtinami za pritrjevanje kabelskih čevljev cca 20 izvrtin nemeščeni poleg razdelilnika R3 kos 1 0,00 0,00 2. Dobava in montaža zbiralk za izenačevanje Stran 45 od 159

46 nameščena na kabelski polici (Cu zbiralka, 15 vijakov) kos 3 0,00 0,00 3 Dobava in polaganje instalacijske cevi, samougasne IC fi mm m 50 0,00 0,00 4. Žica P uvlečena v cevi ali položena na kabelske police HO7VKJ 6 m 200 0,00 0,00 HO7VKJ 16 m 80 0,00 0,00 5. Galvanske povezave kov.delov kos 40 0,00 0,00 6. Galvanske povezave parapetnih kanalov kos 15 0,00 0,00 Skupajizenačenje potenciala 0,00 E Podatkovna inštalacija 1. Dobava in montaža 24 portnega PATCH panela v obstoječe kom. vozlišče z zaključevanjem UTP kablov kos 3 0,00 0, Dobava in montaža dvojne podatkovne vtičnice kat. 6 za montažo v parap. kanal kos 12 0,00 0,00 Dobava in montaža enojne podatkovne vtičnice kat. 6 za montažo v nadometno dozo pod stropom kos 2 0,00 0,00 4. Dobava in polaganje kabla na kabelsko polico in delno uvlečen v inštalacijske cevi in v parapetni kanal, UTP 4x2x24, kat. 6 m ,00 0,00 5. Dobava in polaganje instalacijske cevi, komplet s pritrdilnim materialom I.C mm m 650 0,00 0,00 6. Meritve kabla UTP kpl 1 0,00 0,00 Skupaj podatkovna inštalacija 0,00 F Javljanje požara Preureditev in razširitev obstoječega sistema za javljanje požara MORLEY!! (priklop elementov na obstoječo požarno centralo) 1. Demontaža in ponovna montaža obstoječih javljalnikov požara in alarmnih siren v zanki C2Z2A: javljalnik požara kos 13 0,00 0,00 alarmna sirena kos 1 0,00 0,00 2. Analogni adresibilni optični dimni javljalnik požara Stran 46 od 159

47 MORLEY, tip MIPSE kos 35 0,00 0,00 3. Podnožje za javljalnik požara (za optične in termodiferencialne) MORLEY, tip B501 kos 35 0,00 0,00 4. Adresibilni ročni javljalnik požara MORLEY, tip MIMCP kos 3 0,00 0,00 5. Označevalna nalepka s simbolom ročnega javljalnika požara, po SIST 1013 kos 3 0,00 0,00 6. Adresibilna stenska sirena, 90dB, rdeča MORLEY, tip MIWSDR kos 1 0,00 0,00 7. Označevalna nalepka s simbolom sirene, po SIST 1013 kos 1 0,00 0,00 8. Adresibilni enokanalni izhodni modul, 24V, brez ohišja M200ESMB MORLEY, tip MIDCMO kos 4 0,00 0,00 9. Ohišje za module MORLEY, tip M200ESMB kos 4 0,00 0, Označevalna nalepka kos 52 0,00 0, Ločeni svetlobni indikator LSI tip AI31 kos 24 0,00 0, Dobava in polaganje kabla na kabelsko polico in delno uvlečen v samogasne inštalacijske cevi JB H(St)H 1x2x0,8 rdeč požarni LAPP kabel E30 m 800 0,00 0,00 požarni kabel NHXMH 2x1,5 mm2, E30 m 150 0,00 0, Dobava in polaganje instalacijske cevi, samougasne IC fi 1623 m 600 0,00 0, Montaža vseh elementov za javljanje požara na pripravljene inštalacije, nastavitev parametrov, testiranje, spuščanje v pogon, primopredaja in poučitev pristojnega osebja o delovanju sistema kpl 1 0,00 0, Preusmeritev obstoječe PPZ C2Z2A iz območja adaptiranega dela lekarne in povezava na preostali del zanke. kpl 1 0,00 0,00 Skupaj javljanje požara 0,00 G Protivlomni sistem Razširitev obstoječega protivlomnega sistema ADEMCO (priklop elementov na obstoječo protivlomno centralo)!! 1. Adresibilni razširitveni modul za 8 con, za centralo VISTA 120 ADEMCO, tip 4208U kos 2 0,00 0,00 2. Dodatno kovinsko ohišje (za napajalnik, akumulatorje, ekspanderje,..) kos 2 0,00 0,00 Stran 47 od 159

48 3. Pasivni IR senzor gibanja, polje pokritja 18x18m (opcijsko 2x20m), nezaznavanje hišnih živali do 25 kg VIDICON, tip BINGO kos 13 0,00 0,00 4. Nosilec za montažo senzorja gibanja kos 13 0,00 0,00 5. Dobava in polaganje kabla na kabelsko polico in delno uvlečen v inštalacijske cevi LICY 2x0,5+6x0,22 m 200 0,00 0, Dobava in polaganje instalacijske cevi, komplet s pritrdilnim materialom I.C mm m 200 0,00 0,00 Montaža naprav, nastavitev parametrov, testiranje, spuščanje v pogon, primopredaja in poučitev pristojnega osebja o delovanju sistema kpl 1 0,00 0,00 Skupaj protivlomni sistem 0,00 H EInštalacija za zaščito blaga pred krajo 1. Dobava in polaganje vodnika NYM.J 3x1,5 m 100 0,00 0,00 2. Dobava in polaganje NIK kanala 30x17 mm, bm 15 0,00 0,00 3. Dobava in polaganje instalacijske cevi, somougasne IC fi 36 mm m 10 0,00 0,00 Skupaj instalacija za zaščito blaga pred krajo inštalacije 0,00 I Sistem DRIVEIN 1. Dobava in montaža procesne računalniške opreme PC z 2GB pomnilnika in diskom 160 GB brez zaslona. Izdelava potrebne programske opreme za krmiljenje naprav in prikaz podatkov na zasonu z vnaprej določenimi prikazi (npr. FONETd.o.o.) kpl 1 0,00 0,00 2. Načrtovanje, izdelava in testiranje naprave, vgradnja vmesnika v ohišje kpl 1 0,00 0,00 3. Vmesnik za svetlobni in zvočni signal, načrtovanje, izdelava in testiranje naprave, vgradnja vmesnik v ohišje, montaža in priključitev kpl 1 0,00 0,00 4. Naglavna slušalka npr.: GN 6470 kos 1 0,00 0,00 5. Zagon in testiranje kpl 1 0,00 0,00 Skupaj sistem DRIVEIN 0,00 J Strelovodna napeljava 1. Dobava in polaganje pocinkanega Stran 48 od 159

49 traku FeZn 25x4 v zemljo komplet z vsem spojnim materijalom m 90 0,00 0,00 2. Isto, samo RF vodnik 10 mm položen na nerjaveče konzole za ravno streho in fasado npr. tipa HERMI, komplet s konzolami in vsemi spoji in sponkami m 36 0,00 0,00 3. Isto, samo žlebne objemke kos 2 0,00 0,00 4. Isto, samo cevne objemke kos 2 0,00 0,00 5. Izdelava spojev z jekleno konstrukcijo in obrobami kos 12 0,00 0,00 Skupaj strelovodna napeljava 0,00 K Izvedbena dokumentacija in meritve 1. Izdelava vseh predpisanih meritev in izdelava protokolov za tehnični pregled: meritve jakotočnih inštalacij meritve el inštalacij na strojnih napravah meritve šibkotočnih inštalacij, komplet z dovodnimi kabli označevanje kablov v stikalnem bloku označevaje porabnikov meritve osvetljenosti delovnih mest vris sprememb nastalih med gradnjo in predaja leteh projektantu za izdelavo PID načrta kpl 1 0,00 0,00 2. Pridobitev potrdila o brezhibnosti varnostne razsvetljave kpl 1 0,00 0,00 3. Pregled požarnega sistema in pridobitev potrdila o brezhibnem delovanju s strani pooblaščene institucije kpl 1 0,00 0,00 Skupajizvedbena dokumentacija in meritve 0,00 D2 ELEKTRO INSTALACIJSKA DELA COP V ceno po enoti mere je zajeta dobava in montaža materiala ter opreme s pomožnimi deli in drobnim materialom ter odvoz odpadkov, ki nastanejo pri izvedbi elektroinštalacijskih del na trajno deponijo. Vsa oprema in material se mora dobaviti z vsemi ustreznimi certifikati, atesti, garancijami, navodili za obratovanje, vzdrževanje, posluževanje in servisiranje (v skladu z veljavno zakonodajo) V cenah za opremo, material in storitve so zajeti stroški vseh pripravljalnih in zaključnih del (vključno z usklajevanjem z ostalimi izvajalci na objektu) ter vsi transportni, skladiščni, zavarovalni in ostali splošni stroški, zajet je ves drobni inštalacijski material V popisu so navedeni "kot npr." tipi opreme in proizvajalci. V kolikor ponudnik nudi enakovredno opremo, mora to v ponudbi tudi navesti (tip, proizvajalec)! Enakovredna oprema pomeni opremo z enakimi ali boljšimi tehničnimi lastnostmi! V primeru, da ponudnikne ne navede enakovredne opreme bo naročnik raznel, da ponudnik ponuja Stran 49 od 159

50 tip opreme in proizvajalca kot je bil razpisanin v razpisni dokumentaciji označen "kot naprimer. Spremembe ponudbe v času izvajanja del niso dopustne. REKAPITULACIJA ELEKTRO INSTALACIJSKA DELA COP A Razdelilniki 0,00 B Inštalacija moči in razsvetljave 0,00 C Elementi CNSa 0,00 D Izenačevanje potenciala 0,00 E Podatkovna inštalacija 0,00 F Javljanje požara 0,00 G SOS klicna naprava 0,00 J Izvedbena dokumentacija 0,00 SKUPAJ ELEKTRO INSZALACIJSKA DELA COP 0,00 A 1. Razdelilniki Dobava in montaža opreme v obstoječo razdelilno omaro dim. 800x2000x400 mm za razdelilnik R ORHP1M s predhodno demontažo stare opreme: stikalo 4G10010U kos 1 var. elementi ST B 1p kos 43 var. elementi ST681016B 3p kos 6 prenap. odvodnik PROTECC kos 7 ključavnica KO10 kos 2 Drobni in vezni material montažna dela kpl 1 0,00 0,00 2. Dobava in montaža razdelilnika RORHP1A z opremo: n/o omarica dim. 500x500x170 mm kos stikalo 4G2510U kos 1 var. elementi ST681016B 1p kos 15 inšt. kontaktor SCHRACK R10, 16A 230 VAC kos 2 prenap. odvodnik PROTECC kos 1 ključavnica KO10 Drobni in vezni material montažna dela kpl 1 0,00 0,00 3. Dobava in montaža razdelilnika RORHP1U z opremo: n/o omarica dim. 500x500x170 mm kos stikalo 4G2510U kos 1 var. elementi ST681016B 1p kos 12 prenap. odvodnik PROTECC kos 4 ključavnica KO10 Drobni in vezni material montažna dela kpl 1 0,00 0,00 4. Dobava in montaža razdelilnika za vgradnjo opreme SAUTER v toplotni postaji: n/o omarica dim. 600x800x300 mm kos 1 stikalo 4G4010U kos 1 stikalo 4G1051U kos 4 var. elementi ST68216B 1p kos 6 prenap. odvodnik PROTECC kos 4 trafo 230/24, 150 VA kos 1 signalna svetilka 24 V kos 3 svetilka 18W IP20 kos 1 Stran 50 od 159

51 stikalo končno 230V,10A kos 1 vtičnica 230V/16A kos 1 motorska zaščita 1,62,5 A kos 1 motorska zaščita 2,44 A kos 1 kontaktor 24VAC 3.polni 10A kos 3 vgradna krmilnika v omaro kpl 1 ključavnica KO10 kos 1 Drobni in vezni material montažna dela kpl 1 0,00 0,00 5. Dobava in montaža razdelilnika RPR za krmiljenje ventilatorja in grelnika v prostoru "strojnica" n/o omarica dim. 400x500x150 mm kos 1 stikalo 4G2510U kos 1 stikalo 4G1090 kos 1 var. elementi ST681016B 1p kos 1 motorska zaščita 1,62,5A kos 2 motorska zaščita 46A kos 1 kontaktor KN9 kos 2 kontaktor KN12 kos 1 signalna svetilka 24VAC kos 3 ključavnica KO10 kos 1 Drobni in vezni material montažna dela kpl 1 0,00 0,00 6. Dobava in montaža razdelilnika KN2 za krmiljenje klimata n/o omarica dim. 800x600x300 mm kos 1 stikalo 4G4010U kos 1 stikalo 4G1090U kos 1 stikalo 4G1051U kos 4 signalna svetilka 24 VAC kos 3 var. elementi ST68616B 1p kos 7 var. elementi ST68B 2p kos 1 var. elementi ST68616B 3p kos 2 svetilka 18W IP20 kos 1 stikalo končno 230V,10A kos 1 vtičnica za vgradnjo v omaro 230V, 16 A kos 1 prenapetostni dovodniki PROTECC kos 4 vgradna krmilnika v omaro kpl 1 trafo 230/24VAC, 150 VA kos 1 kontaktor 24VAC 3.polni 10A kos 5 ključavnica KO10 Drobni in vezni material montažna dela kpl 1 0,00 0,00 7. Dobava in montaža razdelilnika KN3 za krmiljenje klimata n/o omarica dim. 800x600x300 mm kos 1 stikalo 4G2510U kos 1 stikalo 4G1051U kos 3 signalna svetilka 24 VAC kos 3 var. elementi ST68616B 1p kos 6 var. elementi ST68B 2p kos 1 var. elementi ST68616B 3p kos 2 svetilka 18W IP20 kos 1 stikalo končno 230V,10A kos 1 vtičnica za vgradnjo v omaro 230V, 16 A kos 1 prenapetostni dovodniki PROTECC kos 4 Stran 51 od 159

52 vgradna krmilnika v omaro kpl 1 trafo 230/24VAC, 150 VA kos 1 kontaktor 24VAC 3.polni 10A kos 5 ključavnica KO10 Drobni in vezni material montažna dela kpl 1 0,00 0,00 8. Dobava in montaža prižigalnega tabloja PT z opremo montiranega pri receptorju: p/o kovinska omarica dim:200x350x120 mm stikalo 4G1051U kos 3 Drobni in vezni material montažna dela kpl 1 0,00 0,00 Skupaj razdelilniki 0,00 B Inštalacija moči in razsvetljave 1. Dobava in montaža vgradne stropne svetilke s paraboličnim ratsrom dim 600x600, EVG predstikallno napravo in sijalkami 4x18W napr.: SITECO 5LP 12B74A (S5) TCL 55W (S1) 95 0,00 0,00 2. Dobava in montaža nadgradne svetilke npr.: CLUB 28 W, IP54 (S2) 1 0,00 0,00 3. Dobava in montaža nadgradne svetilke npr.: CLUB 28 W, IP65 (S11) 2 0,00 0,00 4. Dobava in montaža nadgradne svetilke, L= 572 mm s sijalko T16 28W, kot npr: ZUMTOBEL ZE 1x24W T16 EVG (S7) 2 0,00 0,00 5. Dobava in montaža nadgradne svetilke, L= 1172 mm s sijalko T16 28W, kot npr: ZUMTOBEL ZE 1x28W T16 EVG (S8) 2 0,00 0,00 6. Dobava in montaža nadgradne svetilke, L= 1472 mm s sijalko T16 35W, kot npr: ZUMTOBEL ZE 1x35W T16 EVG (S9) 6 0,00 0,00 7. Dobava in montaža svetilke vgradna linijska svetilka širine čez prekrivni rob 82 mm, svetle širine 70mm vgradna globina 100/132 mm, Dolžine: 2255 mm, komplet s priborom kot npr.: ZUMTOBEL SLOT2 2x1/54W T16 54Wsijalke (S13) kos 1 0,00 0,00 8. Dobava in montaža svetilke nad umivalniki v WCjih, kot npr.. STYLO 18 W, L= 60 cm (S14) kos 4 0,00 0,00 9. Izdelava izpustov za svetilke nad umivalniki z zaključkom z izol. sponkami kos 12 0,00 0,00 Stran 52 od 159

53 10. Dobava in montaža vgradne stropne svetilke varnostne razsvetljave s sijalko 11W v pripravnem spoju z 1 urno avtonomijo, npr. Beghelli kos 15 0,00 0, Dobava in montaža vgradne stropne svetilke varnostne razsvetljave s LED sijalkami v trajnem spoju z 1 urno avtonomijo, dvema osvetljenima piktogramoma, npr. Beghelli kos 4 0,00 0, Dobava in montaža piktogramov svetlečih kot npr.:permalight kos 20 0,00 0, Dobava in montaža podometnih stikal, komplet s podometno dozo p/o navadno stikalo, 16 A 250 V, 50 Hz kos 25 0,00 0,00 p/o izmenično stikalo, 16 A 250 V, 50 Hz kos 6 0,00 0,00 p/o serijsko stikalo, 16 A 250 V, 50 Hz kos 8 0,00 0, Dobava in montaža podometnih tipkal, komplet s podometno dozo p/o enojna tipka, 16 A 250 V, 50 Hz kos 6 0,00 0, Dobava in montaža podometnih vtičnic za montažo v zid ali knauf steno s p/o dozo vtičnica 16 A, 250 V, 50 Hz, ( P+N+Pe) kos 29 0,00 0,00 vtičnica 16 A, 230/400( 3P+N+Pe) kos 1 0,00 0, Dobava in montaža nadometnih vtičnic vtičnica 16 A, 250 V, 50 Hz, ( P+N+Pe) kos 2 0,00 0, Dobava in montaža kodirne vtičnice 230 Vmreža prirejene za vgradnjo v parapetni kanal vtičnica dvojna 16 A, 250 V, 50 Hz, ( P+N+Pe) kos 56 0,00 0, Dobava in montaža kodirne vtičnice 230 VUPS prirejene za vgradnjo v parapetni kanal vtičnica dvojna 16 A, 250 V, 50 Hz, ( P+N+Pe) kos 28 0,00 0, Dobava in montaža triprekatnega kovinskega parapetnega kanala, dimenzij 130/72 mm opremljen z ozemljitvenimi vodniki za premostitve parapetnih kanalov na spojih m 120 0,00 0, Dobava in montaža VF senzorja gibanja Steinel HS3360, za vgradnjo na strop. Kot zaznavanja 360 ; max. 1000W (EVG, kapacit.); bele barve; ali enakovredno kos 11 0,00 0, Konstrukcijsko želežo, obarvano z osnovno in končno barvo kg 40 0,00 0, Protipožarna masa kg 10 0,00 0,00 Stran 53 od 159

54 23. Dobava in polaganje kablastih vodnikov iz PVC izolacije in plaščem položen na kabelsko polico in deloma uvlečen v instalacijske cevi: NYMJ 3 x 1,5 mm2 m ,00 0,00 NYMJ 4 x 1,5 mm2 m 400 0,00 0,00 NYMJ 5 x 1,5 mm2 m 400 0,00 0,00 NYMJ 3 x 2,5 mm2 m 950 0,00 0,00 NYMJ 5 x 2,5 mm2 m 80 0,00 0,00 Olflex 110 8x1 mm2 m 345 0,00 0,00 NYMJ 3 x 4 mm2 m 10 0,00 0,00 NYMJ 5 x 4 mm2 m 50 0,00 0,00 NYMJ 4 x 35 mm2 m 20 0,00 0,00 NYY 4x35 mm2 m 75 0,00 0,00 NYY 4x70 mm2 m 65 0,00 0,00 OlflexCY 4x1.5 m 80 0,00 0,00 LIYCY 2x0,75 m 120 0,00 0,00 LiYY 2x0,75 m 700 0,00 0,00 NYY 3x1,5 m 140 0,00 0,00 NYY 4x1 m 40 0,00 0,00 WBUS kabel JH(St)H 2x2x0,8 m 210 0,00 0,00 LIYCYP 4x2x0,75 m 40 0,00 0,00 LIYCY 4x0,75 m 200 0,00 0, Dobava in polaganje instalacijske cevi, samogasna IC fi mm m 520 0,00 0,00 samogasna cev PN16 m 520 0,00 0,00 pregibna zaščitna cev GEWISS m ,00 0, Dobava in montaža kabelske police, izdelane iz pocinkane pločevine, komplet s pritrdilnim in montažnim materialom PK100 m 110 0,00 0,00 PK200 m 120 0,00 0,00 PK300 m 60 0,00 0, Priklop elementov avtomatike s kabli olflex 8x1 kos 35 0,00 0, Demontaža obstoječe električne inštalacije z odvozom na stalno deponijo s predložitvijo potrdila o prejemu odpadkov od koncesionarja za skladiščenje odpadkov kpl 1 0,00 0,00 Skupaj elektroinštalacije 0,00 C Elementi CNS Ker gre za vključitev nove krmilne opreme v ostoječi CNS sistem mora vsa oprema biti 100% (brez vmesnikov) kompatibilna z obstoječim CNS sistemom na objektu (Sauter). Storitve na nadzornem nivoju CNS sistemu zajemajo storitve na obstoječi SCADI "Sauter n 1.1 TOPLOTNA PODPOSTAJA (+ sign. HA) Opomba: vsa oprema zajema dobavo in električni priklop, razen montaža regulacijskih ventilov: zajeto v strojnem popisu ) Stran 54 od 159

55 1. Tipalo temperature; stebelno; Ni1000; L=120mm; d=6.5; (ogrevanje) ustreza: SAUTER tip EGT346F101 kos 8 0,00 0,00 2. Zaščitna tulka LW 7 R1/2 Ms; L=120mm ustreza: SAUTER tip kos 8 0,00 0,00 3. Tipalo tlaka 24V za območje 06 bar; 0..10V SAUTER tip DSU106F001 kos 3 0,00 0, potni regulacijski ventil; zunanji navoj; DN40, Kvs=22; komplet z holandci in tesnili ustreza: SAUTER tip BUN040F300 kos 1 0,00 0,00 5. Elektromotorni pogon ventila; 24V, zvezni 0..10V; 500N ustreza: SAUTER AVM115SF132 kos 1 0,00 0,00 6. Mikroprocesorski krmilnik; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 12xAI, 8xDI, 4xAO, 6xDO; RJ45 za priklop op. enote; nap. 24VAC ustreza: SAUTER tip EYR207F001 + kom. za CNS kos 2 0,00 0,00 7. Upravljalna in nadzorna posluževalna enota; LCD zaslon; funkcije: pregledovanje vhodno izhodnih vrednosti, nastavitev želenih vrednosti, časovni programi, pregled alarmov in stausov, kabel z RJ45 za priklop na krmilnik ustreza: SAUTER tip EYOP240F001 kos 1 0,00 0,00 8. Programiranje krmilnikov, testiranje vhodno/izhodnih signalov, funkcijski zagon, nastavitev delovnih in regulacijskih parametrov, shema avtomatike, navodla za uporabnika kpl 1 0,00 0, KLIMATSKE NAPRAVE Opomba: vsa oprema zajema dobavo in električni priklop, razen montaža regulacijskih ventilov: zajeto v strojnem popisu ) 1.3 KN2 COP Opomba: regulator (FR) rekuperatorja (kolo) dobavljeni v sklopu klimata 1. Tipalo temperature; stebelno; Ni1000; L=225mm; d=6.5; vključno z držalom za montažo v kanal ustreza: Sauter EGT347F101 ( ) kos 3 0,00 0,00 2. Tipalo diferenčnega tlaka; kanalsko; merilno območje Pa; 24V; 0..10V ustreza: SAUTER tip SDU101F004 kos 1 0,00 0,00 3. Diferenčno tlačno stikalo 0,050,5 KPa / 0,55 mbar ustreza: SAUTER tip DDL105F001 kos 5 0,00 0,00 Stran 55 od 159

56 4. Protizmrzovalni termostat; zrak C; dolžina kapilare = 3m ustreza: SAUTER tip TFL201F001 kos 1 0,00 0,00 5. Elektromotorni pogon žaluzij; onoff; 24V; 18Nm ustreza: SAUTER tip ASM124F122 kos 2 0,00 0, p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 1,1 m3/h dimenzija (DN): 20 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene ustreza: SAUTER tip KTM51215/20 FC20 kos 1 0,00 0,00 7. Elektromotorni pogon ventila; zvezni (0..10V) SUT; 24V; 60s; 800N; ustreza: SAUTER tip AVM125SF132 (za KTM) kos 1 0,00 0, p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 4,2 m3/h dimenzija (DN): 25 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene ustreza: SAUTER tip KTM51225/32 FC20 kos 1 0,00 0,00 9. Elektromotorni pogon ventila; zvezni (0..10V) SUT; 24V; 60s; 800N; ustreza: SAUTER tip AVM125SF132 (za KTM) kos 1 0,00 0, Frekvenčni regulator za 1,5 kw 3x400V / 50Hz elektromotor ustreza npr.: FC102 1K5 kos 2 0,00 0, Mikroprocesorski krmilnik; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 10xAI, 8xDI, 4xAO, 6xDO; RJ45 za priklop op. enote; nap. 24VAC ustreza: SAUTER tip EYR203F001 + kom. za CNS kos 1 0,00 0, Upravljalna in nadzorna posluževalna enota; LCD display; funkcije: pregledovanje vhodno izhodnih vrednosti, nastavitev želenih vrednosti, časovni programi, pregled alarmov in stausov, kabel z RJ45 za priklop na krmilnik ustreza: SAUTER tip EYOP240F001 kos 1 0,00 0, Programiranje krmilnika, testiranje vhodno/izhodnih signalov (IQ test), funkcijski zagon (OQ test), nastavitev delovnih in regulacijskih parametrov, shema avtomatike, navodla za uporabnika kpl 1 0,00 0, KN3 MERILCI Stran 56 od 159

57 1. Tipalo temperature; stebelno; Ni1000; L=225mm; d=6.5; vključno z držalom za montažo v kanal ustreza: Sauter EGT347F101 ( ) kos 3 0,00 0,00 2. Tipalo diferenčnega tlaka; kanalsko; merilno območje Pa; 24V; 0..10V ustreza: SAUTER tip SDU101F004 kos 1 0,00 0,00 3. Diferenčno tlačno stikalo 0,050,5 KPa / 0,55 mbar ustreza: SAUTER tip DDL105F001 kos 5 0,00 0,00 4. Protizmrzovalni termostat; zrak C; dolžina kapilare = 3m ustreza: SAUTER tip TFL201F001 kos 1 0,00 0,00 5. Elektromotorni pogon žaluzij; onoff; 24V; 18Nm ustreza: SAUTER tip ASM124F122 kos 2 0,00 0,00 6. Elektromotorni pogon žaluzij; zvezni, 0..10V; 24V; 15Nm ustreza: SAUTER tip ASM124SF132 kos 1 0,00 0, p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 1,1 m3/h dimenzija (DN): 20 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene ustreza: SAUTER tip KTM51215/20 FC20 kos 1 0,00 0,00 8. Elektromotorni pogon ventila; zvezni (0..10V) SUT; 24V; 60s; 800N; ustreza: SAUTER tip AVM125SF132 (za KTM) kos 1 0,00 0, p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 4,2 m3/h dimenzija (DN): 25 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene ustreza: SAUTER tip KTM51225/32 FC20 kos 1 0,00 0, Elektromotorni pogon ventila; zvezni (0..10V) SUT; 24V; 60s; 800N; ustreza: SAUTER tip AVM125SF132 (za KTM) kos 1 0,00 0, Frekvenčni regulator za 1kW 3x400V / 50Hz elektromotor ustreza npr.: FC102 1K0 kos 2 0,00 0, Mikroprocesorski krmilnik; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 10xAI, 8xDI, 4xAO, 6xDO; RJ45 za priklop op. enote; nap. 24VAC ustreza: SAUTER tip EYR203F001 + kom. za CNS kos 1 0,00 0,00 Stran 57 od 159

58 13. Upravljalna in nadzorna posluževalna enota; LCD display; funkcije: pregledovanje vhodno izhodnih vrednosti, nastavitev želenih vrednosti, časovni programi, pregled alarmov in stausov, kabel z RJ45 za priklop na krmilnik 0,00 ustreza: SAUTER tip EYOP240F001 kos 1 0,00 0, Programiranje krmilnika, testiranje vhodno/izhodnih signalov (IQ test), funkcijski zagon (OQ test), nastavitev delovnih in regulacijskih parametrov, shema avtomatike, navodla za uporabnika kpl 1 0,00 0, VENTILATORSKI KONVEKTORJI 1. 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; kvs (nastavljivo): 0, m3/h dimenzija (DN): 20 območje reg.: kpa dpmax: 4 bar temp. območje: 10 do 120 C komplet z priključnim ustreza: SAUTER tip VCL020F200 kos 3 0,00 0, p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; kvs (nastavljivo): 0, m3/h dimenzija (DN): 15 območje reg.: kpa dpmax: 4 bar temp. območje: 10 do 120 C komplet z priključni ustreza: SAUTER tip VCL015F200 kos 3 0,00 0,00 3. Elektromotorni pogon ventila; onoff; 24V; ustreza: SAUTER tip AXT111 (za VCL) kos 6 0,00 0,00 4. Mikroprocesorski regulator; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 1xAI, 2xDI, 2xAO, 7xDO (4x rele + 3x triac); nap. 230VAC ustreza: Sauter tip EYE200F002 kos 3 0,00 0,00 5. Sobna operaterska enota z integriranim temperaturnim tipalom; z korektorjem nastavljene temperature (izhodiščna temperatura se nastavi iz CNSa); tipka za izbiro stopnje delovanja ventilatorja (Avto0123), tipka za vklop (onoffredukcija); LED prikaz ustreza: Sauter tip EYRU214F001 kos 2 0,00 0,00 Stran 58 od 159

59 6. Programiranje krmilnikov, testiranje vhodno/izhodnih signalov (IQ test), funkcijski zagon (OQ test), nastavitev delovnih in regulacijskih parametrov, navodila za uporabnika 1.6 NADZORNI CENTER CNS 1. Nadgradnja licenčne programske opreme (SCADA) za 1000 podatkovnih točk ustreza: SAUTER novapro SWMP3600DP1000 kpl 1 0,00 0,00 kpl 1 0,00 0,00 2. Pretvornik RS232/ RS485/422; vključno z napajalnikom 12VDC; ustreza: Moxa TCC100 kos 1 0,00 0,00 3. Komunikacijski router novanet z Ethernet priključkom; podpora ustreza: SAUTER novanet OPC Server; nap. 230 VAC, DIN montaža, RJ45 za Ethernet 10BaseT, RS232 za konfiguracijo ustreza: SAUTER tip EYBU292F001 kom 1 0,00 0,00 4. Storitve na nivoju nadzorne postaje SCADA "Sauter novapro"; izdelava grafičnega vmesnika; konfiguriranje baze podatkov; kreiranje alarmnih sporočil, zgodovinene, poročil, dostopv; vzpostavitev povezav med krmilniki Zajema nasledje sklope: toplotna pos kpl 1 0,00 0,00 5. Izdelava projektne dokumentacije za uporabnika; šolanje uporabnika in predaja dokumentacije kpl 1 0,00 0,00 SKUPAJ elementi CNSa 0,00 C Izenačenje potenciala 1. Dobava in montaža doze za izenačevanje potenciala Cu zbiralka 30 x 4 mm l = 0,4 m komplet z pritrdilnim in montažnim materialom, komplet z izvrtinami za pritrjevanje kabelskih čevljev cca 20 izvrtin nemeščeni poleg razdelilnika R3 kos 1 0,00 0,00 2. Dobava in montaža zbiralk za izenačevanje nameščena na kabelski polici (Cu zbiralka, 15 vijakov) kos 4 0,00 0,00 3 Dobava in polaganje instalacijske cevi, samougasne IC fi mm m 80 0,00 0,00 4. Žica P uvlečena v cevi ali položena na kabelske police HO7VKJ 4 m 300 0,00 0,00 HO7VKJ 10 m 100 0,00 0,00 5. Galvanske povezave kov.delov kos 80 0,00 0,00 Stran 59 od 159

60 6. Galvanske povezave parapetnih kanalov kos 25 0,00 0,00 Skupajizenačenje potenciala 0,00 D Podatkovna inštalacija 1. Dobava in montaža 24 portnega PATCH panela v obstoječe kom. vozlišče z zaključevanjem kos 4 0,00 0,00 UTP kablov 2. Dobava in montaža dvojne podatkovne vtičnice kat. 6 za montažo v parap. kanal kos 36 0,00 0,00 3. Dobava in montaža enojne podatkovne vtičnice kat. 6 za montažo v nadometno dozo pod stropom kos 5 0,00 0,00 4. Dobava in polaganje kabla na kabelsko polico in delno uvlečen v inštalacijske cevi in v parapetni kanal, UTP 4x2x24, kat. 6 m ,00 0,00 5. Dobava in polaganje instalacijske cevi, komplet s pritrdilnim materialom I.C mm m 400 0,00 0,00 6. Meritve kabla UTP kpl 1 0,00 0,00 Skupaj podatkovna inštalacija 0,00 E Javljanje požara Preureditev in razširitev obstoječega sistema za javljanje požara MORLEY!! (priklop elementov na obstoječo požarno centralo) 1. Demontaža in ponovna montaža obstoječih javljalnikov požara in alarmnih siren v zanki C2Z2A: javljalnik požara kos 13 0,00 0,00 2. Analogni adresibilni optični dimni javljalnik požara MORLEY, tip MIPSE kos 45 0,00 0,00 3. Podnožje za javljalnik požara (za optične in termodiferencialne) MORLEY, tip B501 kos 45 0,00 0,00 4. Adresibilni ročni javljalnik požara MORLEY, tip MIMCP kos 4 0,00 0,00 5. Označevalna nalepka s simbolom ročnega javljalnika požara, po SIST 1013 kos 4 0,00 0,00 6. Adresibilna stenska sirena, 90dB, rdeča Stran 60 od 159

61 MORLEY, tip MIWSDR kos 2 0,00 0,00 7. Označevalna nalepka s simbolom sirene, po SIST 1013 kos 2 0,00 0,00 8. Adresibilni enokanalni izhodni modul, 24V, brez ohišja M200ESMB MORLEY, tip MIDCMO kos 8 0,00 0,00 9. Ohišje za module MORLEY, tip M200ESMB kos 4 0,00 0, Označevalna nalepka kos 55 0,00 0, Ločeni svetlobni indikator LSI AI31 kos 28 0,00 0, Dobava in polaganje kabla na kabelsko polico in delno uvlečen v samogasne inštalacijske cevi JB H(St)H 1x2x0,8 rdeč požarni LAPP kabel E30 m 900 0,00 0,00 požarni kabel NHXMH 2x1,5 mm2, E30 m 120 0,00 0, Dobava in polaganje instalacijske cevi, samougasne IC fi 1623 m 600 0,00 0, Montaža vseh elementov za javljanje požara na pripravljene inštalacije, nastavitev parametrov, testiranje, spuščanje v pogon, primopredaja in poučitev pristojnega osebja o delovanju sistema kpl 1 0,00 0,00 Skupaj javljanje požara 0,00 F SOS Klicna naprava 1. Dobava in montaža sistema za klic v sili (SOS) iz sanitarij v nadstropju v sestavi: klicna enota (tipka) kos 4 0,00 0,00 razrešna enota kos 2 0,00 0,00 tablo pri receptorju kos 2 0,00 0,00 sobna svetilka (napis SOS) kos 2 0,00 0,00 napajalnik kos 1 0,00 0,00 ožičenje m 60 0,00 0,00 priklop in zagon kpl 1 0,00 0,00 Skupaj SOS klicna naprava 0,00 G Izvedbena dokumentacija in meritve 1. Izdelava vseh predpisanih meritev in izdelava protokolov za tehnični pregled: meritve jakotočnih inštalacij meritve el inštalacij na strojnih napravah meritve šibkotočnih inštalacij, komplet z dovodnimi kabli označevanje kablov v stikalnem bloku označevaje porabnikov meritve osvetljenosti delovnih mest Stran 61 od 159

62 vris sprememb nastalih med gradnjo in predaja leteh projektantu za izdelavo PID načrta kpl 1 0,00 0,00 2. Pridobitev potrdila o brezhibnosti varnostne razsvetljave kpl 1 0,00 0,00 3. Pregled požarnega sistema in pridobitev potrdila o brezhibnem delovanju s strani pooblaščene institucije kpl 1 0,00 0,00 Skupajizvedbena dokumentacija in meritve 0,00 E STROJNO INSTALACIJSKA DELA Opomba naročnika : navedba imen prostorov Specializirana trgovina in prostori za študente in merilce je enaka imenovanju prostorov LEKARNA! Skupna REKAPITULACIJA strojnoinstalacijskih del SPECIALIZIRANA TRGOVINA in COP 1. Vodovodna inštalacija demontažna dela SPECIALIZIRANA TRGOVINA 2. Vodovodna inštalacija demontažna dela COP 3. Notranja vodovodna inštalacija SPECIALIZIRANA TRGOVINA 4. Notranja vodovodna inštalacija PROSTORI ZA MERILCE IN ŠTUDENTJE 5. Notranja vodovodna inštalacija COP 6. Razvod komprimiranega zraka SPECIALIZIRANA TRGOVINA IN COP 7. Radiatorsko ogrevanje SPECIALIZIRANA TRGOVINA 8. Radiatorsko ogrevanje PROSTORI ZA MERILCE IN ŠTUDENTJE 9. Radiatorsko ogrevanje COP 10. Ogrevanje in hlajenje z ventilatorskimi konvektorji SPECIALIZIRANA TRGOVINA 11. Ogrevanje in hlajenje z ventilatorskimi konvektorji COP 12. Toplotna postaja 13. Razvod ogrevne vode do ventilatorskih konvektorjev 14. Razvod ogrevne vode do klimatskih naprav 15. Hladilni agregat z razvodom hladilnega medija do ventilatorskih konvektorjev in 16. Prezračevanje SPECIALIZIRANA TRGOVINA SISTEM KN1 Stran 62 od 159

63 17. Prezračevanje PROSTORI COPa SISTEM 18. Prezračevanje PROSTORI MERILCEV IN ŠTUDENTOV SISTEM KN3 19. Prezračevanje SANITARIJ V COPu Skupaj vsa Strojno instalacijska dela COP in SPECIALIZIRANA TRGOVINA 1. Vodovodna inštalacija demontažna dela SPECIALIZIRANA TRGOVINA 1 Odstranjevanje obstoječih sanitarnih elementov in pripadajoče armature (umivalniki, WC školjke s kotličkom, trokadero, kuhinjsko korito, vse s pripadajočimi pipami, ventili in sifoni, ogledala, police kompletno z vsem drobnim inventarjem in prenosom do grradbiščne deponije ter odvozom odpadnega materiala na deponijo do 10 km, vključno z plačilom takse kpl 20 2 Odstranjevanje obstoječih hidrantov vključno s povezavo na vodovodno omrežje kpl 1 3 Odstranjevanje obstoječih vodovodnih cevi v talni kineti in tlaku, z vsemi fazonskimi kosi ter prenosom do gradbiščne deponije m Odstranjevanje obstoječih LŽ kanalizacijskih vertikal, vertikal meteorne kanalizacije in vodovodnih dvižnih vodov, v dolžni 4,5m z vsemi fazonskimi kosi ter prenosom do gradbiščne deponije kpl 5 5 Ostala dela Pripravljalna dela, zarisovanje, gradbena pomoč inštalaterjem pri demontaži in ponova zazidava za izvedbo instalacije po projektni dokumentaciji pavšal 1 Skupaj Vodovodna inštalacijademontažna delaspecializirana TRGOVINA 2. Vodovodna inštalacija demontažna dela COP 1 Odstranjevanje obstoječih sanitarnih elementov in pripadajoče armature (umivalniki, WC školjke s kotličkom, trokadero, kuhinjsko korito, vse s pripadajočimi pipami, ventili in sifoni, ogledala, police kompletno z vsem drobnim inventarjem in prenosom do gradbiščne deponije ter odvozom odpadnega materiala na deponijo do 10 km, vključno s plačilom takse kpl 7 2 Odstranjevanje obstoječih hidrantov vključno s povezavo na vodovodno omrežje kpl 3 Stran 63 od 159

64 3 Odstranjevanje obstoječih LŽ kanalizacijskih vertikal, vertikal meteorne kanalizacije in vodovodnih dvižnih vodov, v dolžni 4,5m z vsemi fazonskimi kosi ter prenosom do gradbiščne deponije 4 Odvoz odpadnega materiala na deponijo do 30km vključno s plačilom takse 5 Ostala dela kpl 4 kg 2 Pripravljalna dela, zarisovanje, gradbena pomoč inštalaterjem pri demontaži in ponova zazidava za izvedbo instalacije po projektni dokumentaciji pavšal 1 Skupaj Vodovodna inštalacija demontažna dela COP 3. Notranja vodovodna inštalacija SPECIALIZIRANA TRGOVINA Armatura in material mora biti vedno dobavljena z vsemi veznimi in tesnilnimi elementi, vse z dobavo, montažo in kompletacijo, ki so zajeti v ceni. Vijačni material mora biti najmanj 8.8, skupaj z maticami in podložkami ter galvaniziran. Armatura mora imeti pritrjeno podatkovno ploščico, kjer med podatki o tipu izdelka, proizvajalcu, tlačni stopnji, letu izdelave, razvidna tudi CE oznaka, atesti. priložena morajo biti navodila za vgradnjo, obratovanje ter vzdrževanje vključno z seznamom rezervnih delov. OPOMBA: Vsa gradbena dela, vezana na talno kineto, so zajeta v popisu gradbenih del. 1 Umivalnik s stoječo mešalno armaturo z daljšim ročajem, z nosilno konstrukcijo za pritrditev na knuf steno Kompleten umivalnik, sestoječ iz umivalnika iz sanitarne keramike bele barve, odtočne cevi s kromiranim sifonom in vezno cevjo ter rozeto, stoječe enoročne mešalne armature z daljšim ročajem, z gibljivimi veznimi cevimi, z dvema kromiranima kotnima ventiloma DN 15 z filtrom vključno z montažnim podometnim elementom za vgradnjo v suhomontažne stenske inštalacije ali predstensko montažo, za umivalnik s stoječo armaturo, vključno z 2 pritrdilna kotnika, 2 priključka vode R1/2", odtočnim kolenom ø50, tesnili, 2 navojnimi palici za pritrditev keramike, s pritrdili z aodtočno cev in kotne ventile z vsem pritrdilnim in tesnilnim materialom Ustreza: umivalnik Ceramica Dolomite tip: Gemma dim: 55x45mm, šifra J stoječa mešalna armatura z daljšim ročajem: Armal Oria podometni okvir: Geberit Duofix za umivalnik s stoječo armaturo šifra: ali enakovredno kos 2 2 Umivalnik s stoječo mešalno armaturo z daljšim ročajem Stran 64 od 159

65 Kompleten umivalnik, sestoječ iz umivalnika iz sanitarne keramike bele barve, odtočne cevi s kromiranim sifonom in vezno cevjo ter rozeto, stoječe enoročne mešalne armature z daljšim ročajem, z gibljivimi veznimi cevimi, z dvema kromiranima kotnima ventiloma DN 15 z filtrom z vsem pritrdilnim in tesnilnim materialom Ustreza: umivalnik Ceramica Dolomite tip Gemma dim:55x45mm, šifra J stoječa mešalna armatura z daljšim ročajem: Armal Oria ali enakovredno kos 1 3 Zaporna krogelna pipa za sanitarno vodo v talni kineti Zaporna krogelna navojna pipa za sanitarno vodo vključno s ročico, spojnim in tesnilnim materialom. DN15 kos 1 DN25 kos 1 4 Zaporna krogelna pipa za sanitarno vodo Zaporna krogelna pipa s prirobčinima priključkoma, za sanitarno vodo vključno s ročico, spojnim in tesnilnim materialom. DN65 kos 1 5 Razvodne cevi za hladno sanitarno vodo, vodene v tlaku Pocinkana šivna navojna cev za hladno vodo temperature do 65 C, izdelana po EN10255 (DIN 2440), skupaj z navojnimi fitingi po EN (DIN 2950), premazana z ibitolom in povita z dekorodol trakom, z vsem spojnim, tesnilnim in zvočno izoliranim pritrdilnim materialom DN50 (ø60,3x 3,65) m 4 DN65 (ø76,1 x 3,65) m 62 6 Razvodne cevi za hladno sanitarno vodo, vodene v zidnem vtoru Pocinkana šivna navojna cev za hladno vodo temperature do 65 C, izdelana po EN10255 (DIN 2440), skupaj z navojnimi fitingi po EN (DIN 2950), izolirana s toplotno izolacijo iz vulkanizirane sintetične gume, z zaprto celično strukturo (l<0,04w/m K), debeline 13 mm (ustreza izolacija Armaflex ITS), skupaj z spojnim, tesnilnim in zvočno izoliranim pritrdilnim DN65 (ø76,1 x 3,65) m 6 7 Razvodne cevi za toplo sanitarno vodo in cirkulacijo, vodene v talni kineti, tlaku in zidnem vtoru Pocinkana šivna navojna cev za toplo vodo temperature do 95 C, izdelana po EN10255 (DIN 2440), skupaj z navojnimi fitingi po EN (DIN 2950), izolirana s toplotno izolacijo iz vulkanizirane sintetične gume, z zaprto celično strukturo (l<0,04w/m K), deebeline 13 mm (ustreza izolacija Armaflex ITS), skupaj z spojnim tesnilnim in zvočno izoliranim pritrdilnim DN15 (ø21,3 x 2,65) m 68 Stran 65 od 159

66 DN25 (ø33,7 x 3,25) m 68 8 Razvodne cevi za hladno sanitarno vodo, vodene v tlaku Predizolirane večplastne cevi za hladno sanitarno vodo, po DIN 16892/93, skupaj z fitingi za stiskanje, vsem potrebnim montažnim in pritrdilnim materialom, tovarniško toplotno zaščitene s PE penasto gumo debeline 4mm (klasifikacija izolacijskega materiala v skadu z DIN 4102) (razvod hladne vode položen v tleh ali vidno v zidnih utorih). Dodatno je potrebna neprekinjena zvočna izolacija. Ustreza: UPONOR UNIPIPE MLCP ali enakovredno DN10 (d16x2,0 mm) m 26 9 Razvodne cevi za toplo sanitarno vodo in cirkulacijo, vodene v tlaku Predizolirane večplastne cev za toplo sanitarno vodo, po DIN 16892/93, skupaj z Ms ali PE fitingi za stiskanje, vsem potrebnim montažnim in pritrdilnim materialom, tovarniško toplotno zaščitene s PE penasto gumo debeline 13mm (klasifikacija izolacijskega v skladu z DIN 4102) (razvod hladne vode položen v tleh ali vidno v zidnih utorih). Dodatno je potrebna neprekinjena zvočna izolacija. Ustreza: UPONOR UNIPIPE MLCP ali enakovredno DN10 (d16x2,0 mm) m Podmetna omarica za vodovodno inštalacijo Podmetna omarica za vodovodno inštalacijo na odcepih od glavnega razvoda hladne in tople vode, z razdelilci za hladno in toplo vodo, vključno z spojnim in tesnilim materialom dim: 250x200mm kpl 1 11 Zaporna krogelna pipa za sanitarno vodo, za vgradnjo v podometno omarico Zaporna krogelna navojna pipa za sanitarno vodo vključno s ročico, spojnim in tesnilnim materialom. DN15 kos 3 11 Cevi za odtočno kanalizacijo do talne kanalizacije PP odtočna cev, DIN 19560, vključno s spojnim in tesnilnim materialom, koleni, odcepi in redukcijami. Ustreza: PP cev ø50 m 3 13 Vertikalne cevi za odtočno kanalizacijo (zamenjava obstoječih vertikal) Litoželezne kanalizacijske cevi, zaščiteni znotraj z epoksi premazom, od zunaj z antikorozijsko barvo, ISO 6594, EN 877 (DIN 19522), spoj z objemko iz nerjavnega jekla in gumi manšeto, vključno z fazonskimi kosi, čistilnimi kosi ter obešalnim in pritrdilnim materialom Stran 66 od 159

67 Ustreza: PAM GLOBAL SML ali enakovredno ø75 m Vertikalne cevi za meteorno kanalizacijo (zamenjava obstoječih vertikal) Litoželezne kanalizacijske cevi, zaščiteni znotraj z epoksi premazom, od zunaj z antikorozijsko barvo, ISO 6594, EN 877 (DIN 19522), spoj z objemko iz nerjavnega jekla in gumi manšeto, z toplotno izolacijo proti kondenzu, debeline 8mm, vključno z fazonskkimi kosi, čistilnimi kosi ter obešalnim in pritrdilnim materialom Ustreza: PAM GLOBAL SML z toplotno izolacijo Armaflex ali enakovredno ø110 m PP cev za odvod kondenza iz stropnih ventilatorskih konvektorjev PP cev za odvod kondenza iz stropnih ventilatorskih konvektorjev do vertikale meteorne kanalizacijske cevi, z nastavkom za priključitev na cev odvoda meteorne vode ø32 m 40 ø40 m 6 16 Notranji hidrant v nadometni omarici Protipožarni EURO hidrant v nadometni omarici, sestoječ iz: pločevinaste omarice dim 740x840x250mm, opleskano in z odgovarajočo oznako na vratcih priključnega medeninastega ventila za hidrant dim 50mm, s stabilno spojko ''C'' in reducirnom kosom ročnika z ustnikom dim 25 mm; tlačne gumijaste cevi DN 25, dolžine 30m, navite na gibljivem kolutu; z nosilno konstrukcijo za pritrditev na knauf montažno steno kos 1 17 Gasilni aparat Dobava in montaža ročnega gasilnega aparata na prah, komplet s konzolami za pritrditev na zidpolnjen in nalepkami (S6, 6kg) S6 6kg kos 7 S9 9kg kos 7 18 Priključitev na obstoječo vodovodno inštalacijo, skupaj z zapiranjem vodovodne inštalacije ter izpustom vode kpl 1 19 Tlačni preizkus Tlačni preizkus dela cevovoda po določilih poglavja 11 SIST EN 805 ter navodilih upravljalca vodovoda kpl 1 20 Dezinfekcija Dezinfekcija novega dela cevovoda z vodomerom, po določilih poglavja 12 SIST EN 805 in v skladu z določili pravilnika o pitni vodi (Ur.list RS, št. 19/2004, 36/2006) 21 Ostala dela Stran 67 od 159 kpl 1

68 Pripravljalna dela, zarisovanje, zaključna dela, pospravljanje in prevoz odpadkov na deponijo pavšal 1 22 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, prestavitev obstoječih vodovodnih inštalacij zaradi gradbenih sprememb pavšal 1 Skupaj Notranja vodovodna inštalacijaspecializirana TRGOVINA 4. Notranja vodovodna inštalacija PROSTORI ZA MERILCE IN ŠTUDENTJE Armatura in material mora biti vedno dobavljena z vsemi veznimi in tesnilnimi elementi, vse z dobavo, montažo in kompletacijo, ki so zajeti v ceni. Vijačni material mora biti najmanj 8.8, skupaj z maticami in podložkami ter galvaniziran. Armatura mora imeti pritrjeno podatkovno ploščico, kjer je med podatki o tipu izdelka, proizvajalcu, tlačni stopnji, letu izdelave, razvidna tudi CE oznaka, atesti. priložena morajo biti navodila za vgradnjo, obratovanje in vzdrževanje vključno s seznamom rezervnih delov. 1 Umivalnik s stoječo mešalno armaturo z daljšim ročajem, z nosilno konstrukcijo za pritrditev na knuf steno Kompleten umivalnik, sestoječ iz umivalnika iz sanitarne keramike bele barve, odtočne cevi s kromiranim sifonom in vezno cevjo ter rozeto, stoječe enoročne mešalne armature z daljšim ročajem, z gibljivimi veznimi cevimi, z dvema kromiranima kotnima ventiloma 15 z filtrom vključno z montažnim podometnim elementom za vgradnjo v suhomontažne stenske inštalacije ali predstensko montažo, za umivalnik s stoječo armaturo, vključno z 2 pritrdilna kotnika, 2 priključka vode R1/2", odtočnim kolenom ø50, tesnili, 2 navojnimi palici za pritrditev keramike, s pritrdili za odtočno cev in kotne ventile z vsem pritrdilnim in tesnilnim materialom Ustreza: umivalnik Ceramica Dolomite tip: Gemma dim: 55x45mm, šifra J samostoječa mešalna armatura z daljšim ročajem: Armal Oria podometni okvir: Geberit Duofix za umivalnik s stoječo armaturo šifra: ali enakovredno kos 3 2 Priključek za kavomat Iztočni ventil DN15 z priključkom za tlačno gumijasto cev za hladno vodo, PN16 z vsem pritrdilnim in tesnilnim materialom. kos 1 3 Razvodne cevi za hladno sanitarno vodo, vodene v tlaku Stran 68 od 159

69 Pocinkana šivna navojna cev za hladno vodo temperature do 65 C, izdelana po EN10255 (DIN 2440), skupaj z navojnimi fitingi po EN (DIN 2950), premazana z ibitolom in povita z dekorodol trakom, z vsem spojnim, tesnilnim in zvočno izoliranim pritrdilnim materialom DN65 (ø76,1 x 3,65) m 2 4 Razvodne cevi za hladno sanitarno vodo, vodene v zidnem vtoru Pocinkana šivna navojna cev za hladno vodo temperature do 65 C, izdelana po EN10255 (DIN 2440), skupaj z navojnimi fitingi po EN (DIN 2950), izolirana s toplotno izolacijo iz vulkanizirane sintetične gume, z zaprto celično strukturo (l<0,04w/m K), debeline 13 mm (ustreza izolacija Armaflex ITS), skupaj z spojnim, tesnilnim in zvočno izoliranim pritrdilnim DN65 (ø76,1 x 3,65) m 5 5 Razvodne cevi za toplo sanitarno vodo in cirkulacijo, vodene v talni kineti, tlaku in zidnem vtoru Pocinkana šivna navojna cev za toplo vodo temperature do 95 C, izdelana po EN10255 (DIN 2440), skupaj z navojnimi fitingi po EN (DIN 2950), izolirana s toplotno izolacijo iz vulkanizirane sintetične gume, z zaprto celično strukturo (l<0,04w/m K), debeline 13 mm (ustreza izolacija Armaflex ITS) skupaj z spojnim, tesnilnim in zvočno izoliranim pritrdilnim DN15 (ø21,3 x 2,65) m 7 DN20 (ø26,9 x 2,65) m 7 6 Razvodne cevi za hladno sanitarno vodo, vodene v tlaku Predizolirane večplastne cevi za hladno sanitarno vodo, po DIN 16892/93, skupaj z fitingi za stiskanje, vsem potrebnim montažnim in pritrdilnim materialom, tovarniško toplotno zaščitene s PE penasto gumo debeline 4mm (klasifikacija izolacijskega materiala Ustreza: UPONOR UNIPIPE MLCP ali enakovredno DN10 (d16x2,0 mm) m 26 7 Razvodne cevi za toplo sanitarno vodo in cirkulacijo, vodene v tlaku Predizolirane večplastne cev za toplo sanitarno vodo, po DIN 16892/93, skupaj z Ms ali PE fitingi za stiskanje, vsem potrebnim montažnim in pritrdilnim materialom, tovarniško toplotno zaščitene s PE penasto gumo debeline 13mm (klasifikacija izolacijskega metariala v skladu z DIN 4102) (razvod hladne vode položen v tleh ali vidno v zidnih vtorih). Dodatno je potrebna neprekinjena zvočna izolacja Ustreza: UPONOR UNIPIPE MLCP ali enakovredno DN10 (d16x2,0 mm) m 36 Stran 69 od 159

70 8 Podmetna omarica za vodovodno inštalacijo Podmetna omarica za vodovodno inštalacijo na odcepih od glavnega razvoda hladne in tople vode, z razdelilci za hladno in toplo vodo, vključno z spojnim in tesnilim materialom v skladu z DIN 4102) (razvod hladne vode položen v tleh ali vidno v zidnih vtorih). Dodatno je potrebna neprekinjena zvočna izolacija. Ustreza: UPONOR UNIPIPE MLCP ali enakovredno dim: 250x200mm kpl 1 9 Zaporna krogelna pipa za sanitarno vodo, za vgradnjo v podometno omarico Zaporna krogelna navojna pipa za sanitarno vodo vključno s ročico, spojnim in tesnilnim materialom. DN15 kos 3 10 Cevi za odtočno kanalizacijo do talne kanalizacije PP odtočna cev, DIN 19560, vključno s spojnim in tesnilnim materialom, koleni, odcepi in redukcijami. Ustreza: PP cev ø50 m 7 11 Vertikalne cevi za odtočno kanalizacijo (zamenjava obstoječih vertikal) Litoželezne kanalizacijske cevi, zaščiteni znotraj z epoksi premazom, od zunaj z antikorozijsko barvo, spoj z objemko iz nerjavnega jekla in gumi manšeto, vključno z fazonskimi kosi, čistilnimi kosi ter obešalnim in pritrdilnim materialom Ustreza: PAM GLOBAL SML ali enakovredno ø110 m 5 12 Tlačni preizkus Tlačni preizkus dela cevovoda po določilih poglavja 11 SIST EN 805 ter navodilih upravljalca vodovoda kpl 1 13 Dezinfekcija Dezinfekcija novega dela cevovoda z vodomerom, po določilih poglavja 12 SIST EN 805 in v skladu z določili pravilnika o pitni vodi (Ur.list RS, št. 19/2004, 36/2006) kpl 1 14 Ostala dela Pripravljalna dela, zarisovanje, zaključna dela, pospravljanje in prevoz odpadkov na deponijo pavšal 1 15 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, prestavitev obstoječih vodovodnih inštalacij zaradi gradbenih sprememb pavšal 1 Skupaj Notranja vodovodna inštalacija PROSTORI ZA MERILCE IN ŠTUDENTJE Stran 70 od 159

71 5. Notranja vodovodna inštalacija COP Armatura in material mora biti vedno dobavljena z vsemi veznimi in tesnilnimi elementi, vse z dobavo, montažo in kompletacijo, ki so zajeti v ceni. Vijačni material mora biti najmanj 8.8, skupaj z maticami in podložkami ter galvaniziran. Armatura mora imeti pritrjeno podatkovno ploščico, kjer je med podatki o tipu izdelka, proizvajalcu, tlačni stopnji, letu izdelave, razvidna tudi CE oznaka, atesti. priložena morajo biti navodila za vgradnjo, obratovanje ter vzdrževanje vključno z seznamom rezervnih delov. 1 Umivalnik s stoječo mešalno armaturo z daljšim ročajem, z nosilno konstrukcijo za pritrditev na knuf steno Kompleten umivalnik, sestoječ iz umivalnika iz sanitarne keramike bele barve, odtočne cevi s kromiranim sifonom in vezno cevjo ter rozeto, stoječe enoročne mešalne armature z daljšim ročajem, z gibljivimi veznimi cevimi, z dvema kromiranima kotnima ventiloma DN 15 z filtri vključno z montažnim podometnim elementom za vgradnjo v suhomontažne stenske inštalacije ali predstensko montažo, za umivalnik s stoječo armaturo, vključno z 2 pritrdilna kotnika, 2 priključka vode R1/2", odtočnim kolenom ø50, tesnili, 2 navojnimi palici za pritrditev keramik, s pritrdili za odtočno cev in kotne ventile z vsem pritrdilnim in tesnilnim materialom Ustreza: umivalnik Ceramica Dolomite tip: Gemma dim: 55x45mm, šifra J stoječa mešalna armatura z daljšim ročajem: Armal Oria podometni okvir: Geberit Duofix za umivalnik s stoječo armaturo šifra: ali enakovredno kos 5 2 Umivalnik s stoječo mešalno armaturo z daljšim ročajem Kompleten umivalnik, sestoječ iz umivalnika iz sanitarne keramike bele barve, odtočne cevi s kromiranim sifonom in vezno cevjo ter rozeto, stoječe enoročne mešalne armature z daljšim ročajem, z gibljivimi veznimi cevimi, z dvema kromiranima kotnima ventiloma DN 15 z filtrom Ustreza: umivalnik Ceramica Dolomite tip Gemma dim:55x45mm, šifra J stoječa mešalna armatura z daljšim ročajem: Armal Oria ali enakovredno kos 3 3 Umivalnik za invalide, s stoječo mešalno armaturo z daljšim ročajem, za sanitarije, z nosilno konstrukcijo za pritrditev na knuf steno Stran 71 od 159

72 Kompleten umivalnik, sestoječ iz umivalnika za invalide, iz sanitarne keramike bele barve, odtočne cevi s kromiranim sifonom in vezno cevjo ter rozeto, stoječe enoročne mešalne armature z daljšim ročajem, z gibljivimi veznimi cevimi, z dvema kromiranima kotnima ventiloma DN 15 z filtrom vključno z montažnim podometnim elementom za vgradnjo v suhomontažne stenske inštalacije ali predstensko montažo, za umivalnik s stoječo armaturo, brez ovir, vključno s 2 priključka vode R1/2", PO sifonom, tesnili, 2 navojnimi palici za pritrditev keramike, 2 pritrdilna kotnika nastavljiva po višini in širini z vsem pritrdilnim in tesnilnim materialom Ustreza: umivalnik za invalide tip Dolomite MAIA dim:67x59mm, šifra J4983 stoječa mešalna armatura z daljšim ročajem: Armal Oria podometni okvir: Geberit Duofix za umivalnik s stoječo armaturo, PO sifonom, invalidiski brez ali enakovredno kos 4 4 WC stenska školjka za invalide Kompletna straniščna školjka za invalide, z izpustom v steno, vključno s sedežno desko iz poliuretana, z montažnim podometnim elementom za vgradnjo v suhomontažne stenske inštalacije ali predstensko montažo, za stenski WC in pritrditev opor in držajev, s PO splakovalnikom za stensko WC školjko, aktiviranje spredaj, z dvokoličinsko splakovalno tehniko, z izolacijo proti rošenju, z priključkom vode R 1/2" z integriranim kotnim ventilom in krmilnim kolesom, zaščitnimi čepi, vgradno zaščito za servisno odprtin, odtočnim kolenom fi 90/fi90, prehodnim kosom fi90/fi110, 2 navojni palici M12 za pritrditev keramike, 4 z vsem pritrdilnim in tesnilnim materialom, Ustreza: školjka Ceramica Dolomite tip Atlantis šifra: Geberit: Duofix specialni element za stenski WC s PO splakovalnikom UP320, invalidski, za pritrditev opor in držajev, šifra: in aktivirno tipko Sigma 50 ali enakovredno kos 2 5 Pisoar Kompleten stenski pisoar, sestoječ iz: pisoarne školjke iz sanitarne keramike bele barve, dimenzij 35/28cm, podometne senzorske armature za avtomatsko sporžanje splakovanja pisoarjev, vključno s pokrivno ploščo z infrardečim okencem, Infrardeče krmiljenje, predmontirano na pritrdilnem okvirju, adapter, magnetni ventil Stran 72 od 159

73 z montažnim podometnim elementom za vgradnjo v suhomontažne stenske inštalacije ali predstensko montažo, za pisoar, s PO ohišje, zaporni ventil z dušilko, prazna cev in priključna sponka, vgradna garnitura s pokrovom, priključek vode R 1/2", priključna cev med priključkom vode fi 32 mm in pisoarjem, vključeno tesnilo za pisoar, sesalni sigon fi 50 mm, vklj. tesnilo z apisoar, 2 pritrdilna kotnika, 2 navojni palici M8 za pritrditev pisoarja, odtočno koleno PEHD reducirano z fi 63/57 mm na fi 50/44 mm vklj. tesnilo za sesalni sifon z vsem pritrdilnim in tesnilnim materialom, Ustreza: pisoar Ceramica Dolomite tip:volga, šifra:j Geberit: Duofix specialni element za montažo pisoarja šifra: elektronska enota za izplakovanje. Geberit Hi Tronic krmilna tehnika, mrežna 230V, za pisoar ali enakovredno kos 1 6 Trokadero Trokadero iz sanitarne keramike bele barve, z odtočnim sifonom, z enoročno stensko armaturo za trokadero z ročnim tušem, z izplakovalnim ventilom DN20, z dvema ravnima podometnima ventiloma DN15 z bakreno in PVC zvezno cevjo, z pokromano dvižno mrežo, z montažnim podometnim elementom za vgradnjo v suhomontažne stenske inštalacije ali predstensko montažo, prilagojenim za trokadero, s priključkom vode 1/2", adapter ø 20 mm, 2 navojni palici M12 za pritrditev keramike z vsem pritrdilnim in tesnilnim materialom, Ustreza: pisoar Ceramica Dolomite tip:brenta, šifra:j Geberit: Duofix specialni element za montažo WC, prilagojen za montažo trokadera šifra: mešalna baterija : Armal Oria in ventil za izplakovanje z cevjo tip Armal :58712 ali enakovredno kos 1 7 Stoječa armatura za pomivalno korito Stoječa armatura za pomivalno korito z gibljivimi veznimi cevimi, z odtočno cevjo s kromiranim sifonom in vezno cevjo ter rozeto, z kromiranima kotnima ventiloma DN15, z vsem pritrdilnim in tesnilnim materialom, Ustreza: Armal Oria šifra: ali enakovredno kos 1 8 Stenska armatura za tuš kad Stenska enoročna mešalna armatura za tuš kad, vključno z gibko cevjo, držalom in konzolo, z dvema ravnima podometnima ventiloma DN 15 z rozetama, z vsem pritrdilnim in tesnilnim materialom. Stran 73 od 159

74 Ustreza: Armal Oria šifra: ali enakovredno kos 1 9 Talni sifon DN50 za tlakovano tuš Horizontalni talni sifon DN50 s tesnilno prirobnico, sifonskim vložkom z zaporo povratnega toka, stranskim dotokom, dim. 147x147mm z nerjavečo jekleno rešetko 140x140mm Ustreza:HL 300 ali enakovredno kos 1 10 Talni sifon DN50 Horizontalni talni sifon DN50 s tesnilno prirobnico, sifonskim vložkom z zaporo povratnega toka, stranskim dotokom, dim. 147x147mm z nerjavečo jekleno rešetko 140x140mm Ustreza:HL 300 ali enakovredno kos 4 11 Držala za invalide Stensko varnostni oprijem za invalide, S3 pregibni s držalom za WC papir, pritrjeno zraven WC školjke, dim: 700x290mm, Ustreza: Ceramica Dolomite tip: Atlantis šifra: J ali enakovredno kos 2 12 Držala za invalide Stensko držalo za invalide prijem 2070, pritrjeno zraven WC školjke, dim: 61/3,5mm, Ustreza: Ceramica Dolomite tip: Atlantis šifra: J ali enakovredno kos 2 13 Razvodne cevi za hladno sanitarno vodo, vodene v tlaku (do hidranta) Pocinkana šivna navojna cev za hladno vodo, izdelana po EN10255 (DIN 2440), skupaj z navojnimi fitingi po EN (DIN 2950), izolirana s toplotno izolacijo iz vulkanizirane sintetične gume, z zaprto celično strukturo (l<0,04w/m K), debeline 4 mm (ustreza izolacija Armaflex ITS), skupaj z spojnim, tesnilnim in zvočno izoliranim pritrdilnim materialom DN50 (ø60,3x 3,65) m 4 14 Razvodne cevi za hladno sanitarno vodo, vodene v zidnem vtoru in instalacijskih jaških Pocinkana šivna navojna cev za hladno vodo, izdelana po EN10255 (DIN 2440), skupaj z navojnimi fitingi po EN (DIN 2950), izolirana s toplotno izolacijo iz vulkanizirane sintetične gume, z zaprto celično strukturo (l<0,04w/m K), debeline 13 mm (ustreza izolacija Armaflex), skupaj z spojnim, tesnilnim in zvočno izoliranim pritrdilnim materialom DN25 (ø33,7 x 3,25) m 5 15 Razvodne cevi za toplo sanitarno vodo in cirkulacijo, vodene v zidnem vtoru in instalacijskem jašku Stran 74 od 159

75 Pocinkana šivna navojna cev za toplo vodo, izdelana po EN10255 (DIN 2440), skupaj z navojnimi fitingi po EN (DIN 2950), izolirana s toplotno izolacijo iz vulkanizirane sintetične gume, z zaprto celično strukturo (l<0,04w/m K), debeline 13 mm (ustreza izolacija Armaflex), skupaj z spojnim, tesnilnim in zvočno izoliranim pritrdilnim materialom DN15 (ø21,3 x 2,65) m 5 DN20 (ø26,9 x 2,65) m 5 16 Razvodne cevi za hladno sanitarno vodo, vodene v tlaku Predizolirane večplastne cevi za hladno sanitarno vodo, po DIN 16892/93, skupaj z fitingi za stiskanje, vsem potrebnim montažnim in pritrdilnim materialom, tovarniško toplotno zaščitene s PE penasto gumo debeline 4mm (klasifikacija izolacijskega materiala v skladu z (razvod hladne vode položen v tleh ali vidno v zidnih utorih). Dodatno j epotrebna neprekinjena zvočna izolacija. Ustreza: UPONOR UNIPIPE MLCP ali enakovredno DN10 (d16x2,0 mm) m 66 DN15 (d20x2,25mm) m 6 DN20 (d25x2,5 mm) m 3 17 Razvodne cevi za toplo sanitarno vodo in cirkulacijo, vodene v tlaku Predizolirane večplastne cev za toplo sanitarno vodo, po DIN 16892/93, skupaj z Ms ali PE fitingi za stiskanje, vsem potrebnim montažnim in pritrdilnim materialom, tovarniško toplotno zaščitene s PE penasto gumo debeline 13mm (klasifikacija izolacijskega materiala v skladu z (razvod hladne vode položen v tleh ali vidno v zidnih utorih). Dodatno j epotrebna neprekinjena zvočna izolacija. Ustreza: UPONOR UNIPIPE MLCP ali enakovredno DN10 (d16x2,0 mm) m 98 DN15 (d20x2,25mm) m 3 18 Podmetna omarica za vodovodno inštalacijo Podmetna omarica za vodovodno inštalacijo na odcepih od glavnega razvoda hladne in tople vode, z razdelilci za hladno in toplo vodo, vključno z spojnim in tesnilim materialom dim: 250x200mm kpl 1 19 Zaporna krogelna pipa za sanitarno vodo, za vgradnjo v podometno omarico Zaporna krogelna navojna pipa za sanitarno vodo vključno s ročico, spojnim in tesnilnim materialom. DN15 kos 1 DN20 kos 1 DN25 kos 1 Stran 75 od 159

76 20 Zaporna krogelna pipa za sanitarno vodo, v stenski niši Zaporna krogelna navojna pipa za sanitarno vodo, v stenski niši, vključno z pokrovom dim: 150x150mm, vključno s ročico, spojnim in tesnilnim materialom. DN20 kos 1 21 Cevi za odtočno kanalizacijo (zamenjava obstoječih vertikal) Litoželezne kanalizacijske cevi, zaščiteni znotraj z epoksi premazom, od zunaj z antikorozijsko barvo, ISO 6594, EN 877 (DIN 19522), spoj z objemko iz nerjavnega jekla in gumi manšeto, vključno z fazonskimi kosi, čistilnimi kosi ter obešalnim in pritrdilnim materialom Ustreza: PAM GLOBAL SML ali enakovredno ø75 m 5 ø110 m Cevi za odtočno kanalizacijo, zamenjava cevi, napeljanih pod stropom kleti Litoželezne kanalizacijske cevi, zaščiteni znotraj z epoksi premazom, od zunaj z antikorozijsko barvo, ISO 6594, EN 877 (DIN 19522), spoj z objemko iz nerjavnega jekla in gumi manšeto, s konfix spojko za povezavo z obstoječo LŽ cevjo, vključno z fazonskimi kosi, čostilnimi kosi ter obešalnim in pritrdilnim materialom Ustreza: PAM GLOBAL SML ali enakovredno ø50 m 18 ø110 m 15 ø125 m Vertikalne cevi za meteorno kanalizacijo (zamenjava obstoječih vertikal) Litoželezne kanalizacijske cevi, zaščiteni znotraj z epoksi premazom, od zunaj z antikorozijsko barvo, ISO 6594, EN 877 (DIN 19522), spoj z objemko iz nerjavnega jekla in gumi manšeto, z toplotno izolacijo proti kondenzu, debeline 8mm, vključno z fazonskimi kosi, čistilnimi kosi ter obešalnim in pritrdilnim materialom Ustreza: PAM GLOBAL SML z toplotno izolacijo Armaflex ali enakovredno ø110 m Vertikalne cevi za meteorno kanalizacijo, zamenjava cevi, napeljanih pod stropom kleti Litoželezne kanalizacijske cevi, zaščiteni znotraj z epoksi premazom, od zunaj z antikorozijsko barvo, ISO 6594, EN 877 (DIN 19522), spoj z objemko iz nerjavnega jekla in gumi manšeto, z toplotno izolacijo proti kondenzu, debeline 8mm, s konfix spojko za povezavo z obstoječo LŽ cevjo, vključno z fazonskimi kosi, čistilnimi kosi ter obešalnim in pritrdilnim materialom Ustreza: PAM GLOBAL SML z toplotno izolacijo Armaflex ali enakovredno ø110 m 22 ø125 m 12 Stran 76 od 159

77 ø150 m PP cev za odvod kondenza iz stropnih ventilatorskih konvektorjev PP cev za odvod kondenza iz stropnih ventilatorskih konvektorjev do vertikale meteorne kanalizacijske cevi, z nastavkom za priključitev na cev odvoda meteorne vode ø32 m Notranji hidrant v podometni omarici Protipožarni EURO hidrant v podometni omarici, sestoječ iz: pločevinaste omarice dim 740x840x250mm, opleskano in z odgovarajočo oznako na vratcih priključnega medeninastega ventila za hidrant dim 50mm, s stabilno spojko ''C'' in reducirnom kosom ročnika z ustnikom dim 25 mm; tlačne gumijste cevi DN 25, dolžine 30 m, navite na gibljivem kolutu kos 1 27 Gasilni aparat Dobava in montaža ročnega gasilnega aparata na prah, komplet s konzolami za pritrditev na zidpolnjen in nalepkami (S6, 6kg) S9 9kg kos 4 28 Tlačni preizkus Tlačni preizkus dela cevovoda po določilih poglavja 11 SIST EN 805 ter navodilih upravljalca vodovoda kpl 1 29 Dezinfekcija Dezinfekcija novega dela cevovoda z vodomerom, po določilih poglavja 12 SIST EN 805 in v skladu z določili pravilnika o pitni vodi (Ur.list RS, št. 19/2004, 36/2006) kpl 1 30 Ostala dela Pripravljalna dela, zarisovanje, zaključna dela, pospravljanje in prevoz odpadkov na deponijo pavšal 1 31 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, prestavitev obstoječih vodovodnih inštalacij zaradi gradbenih sprememb pavšal 1 Skupaj Notranja vodovodna inštalacija COP 6. Razvod komprimiranega zraka SPECIALIZIRANA TRGOVINA IN COP 1 Krogelni, navojni ventil za komprimiran zrak PN16 skupaj s tesnilnim materialom. DN15 kos 9 Stran 77 od 159

78 2 Hitra varnostna spojka, ki se pri odklopu samodejno razbremeni, skupaj s tesnilnim materialom v skladu z varnostnimi standardi ISO 4414 DIN EN 983 (dobaviti v dogovoru s investitorjem) Ustreza: ESG 07 ali enakovredno kos 9 3 Pocinkana brezšivna cev, izdelana po EN10255 (DIN2440), komplet s fazonskimi kosi (kolena, redukcije, odcepi, čepi), nosilnim, obešalnim materialom ter s spojnim, tesnilnim in pritrdilnim materialom DN15 m 55 4 Razrez obstoječega razvoda komprimiranega zraka zaradi priklopa novih priključkov komprimiranega zraka 5 Pregled in kontrola zvarov, po potrebi tudi rentgeniziranje (do 30%) kpl 2 kpl 1 6 Tlačni preizkus razvoda za komprimiran zrak Tlačni preizkus razvoda za komprimiran zrak z zrakom p=16bar ter izdelavo zapisnika kpl 1 7 Ostala dela Pripravljalna dela, zarisovanje, zaključna dela, pospravljanje in prevoz odpadkov na deponijo pavšal 1 Skupaj Razvod komprimiranega zraka SPECIALIZIRANA TRGOVINA IN COP 7. Radiatorsko ogrevanje SPECIALIZIRANA TRGOVINA Armatura in material mora biti vedno dobavljena z vsemi veznimi in tesnilnimi elementi, vse z dobavo, montažo in kompletacijo, ki so zajeti v ceni. Vijačni material mora biti najmanj 8.8, skupaj z maticami in podložkami ter galvaniziran. Armatura mora imeti pritrjeno podatkovno ploščico, kjer je med podatki o tipu izdelka, proizvajalcu, tlačni stopnji, letu izdelave, razvidna tudi CE oznaka, atesti. priložena morajo biti navodila za vgradnjo, obratovanje ter vzdrževanje vključno z seznamom rezervnih delov ter certifikat o sledljivost materiala po SIST EN Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. vse postavke vključujejo dobavo in montažo. Demontaža obstoječih radiatorjev in cevi ter odvoz na deponijo Demontaža obstoječih radiatorjev z vso pripadajočo armaturo, vključno s priključnimi cevmi, prenosom do gradbiščne deponije ter odvozom odpadnega materiala (radiatorji, cevi) na deponijo do 30km vključno s plačilom takse kg Jekleni panelni radiatorji Stran 78 od 159

79 Jekleni panelni radiatorji, higienik izvedbe, z vgrajenim radiatorskim ventilom in spodnjim priklopom za aluplast cevi, (vsi termostatski ventili morajo bit v osi radiatorjev), protikorozijsko zaščiten, elektrostatično prašno lakiran, izdelan za delovni tlak 6bar in temperaturo 110 stc, kpl z konzolami, zapornimi čepi, odzračevalnim ventilo, ter tesnilnim in Ustreza. Vogel&Noot tip:kv ali enakovredno 21KVS 300/720 kos 2 21KVS 500/720 kos 1 21KVS 500/1120 kos 4 2 Univerzalni priključek za radiatorje ( H kos) Univerzalni priključek za radiatorje z vgrajenim ventilom, za dvocevni sistem ogrevanja, kotne izvedbe, RLVK (Hkos), z razmakom priključkov 50mm, z možnostjo zapiranja in praznjenja radiatorja s posebno polnilno praznilno pipo, vključno z adapterji za ustrezno priključno cev ter tesnilnim in pritrdilnim materialom Ustreza: Danfoss tip: RLVK (Hkos) ali enakovredno DN10 kos 7 3 Termostatska glava Termostatska glava za vgradnjo na termostatski ventil radiatorja Ustreza:Danfoss tip:ra 2990 ali enakovredno kos 7 4 Krogelna navojna pipa PN 16, Tmax=110 0 vključno s tesnilnim materialom. DN50 kos 2 5 Jeklena črna navojna cev Srednje težke navojne jeklene cevi po EN10255 (DIN2440), z dodatkom za razrez, spajanje z varjenjem, vključno z loki, fazonskimi kosi, cevnimi rozetami, redukcijami, z varilnim, tesnilnim in pritrdilnim materialom DN10 m 10 DN15 m 50 DN20 m 28 DN25 m 130 DN32 m 38 DN50 m 44 6 Izolacija razvodnih jeklenih cevi in lokov, vodenih v talni kineti Izolacija cevnih razvodov v talni kineti iz steklene volne (zdravstveno neoporečna), oblepljenih z armirano Al folijo z vzdolžnim samolepilnim trakom, kompletno s samolepilnim Al trakom za lepljenje prečnih stikov. DN10 debelina izolacije 13mm m 10 DN20 debelina izolacije 19mm m 8 DN25 debelina izolacije 32mm m 130 DN32 debelina izolacije 45mm m 24 DN50 debelina izolacije 50mm m 32 Stran 79 od 159

80 7 Izolacija razvodnih jeklenih cevi in lokov, za dvižne vode in razvod v spuščenem stropu Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 500C do 105 C, λ=0.037w/mk pri 10 C, kot cevaki ali plošče širine 1m, vključno z lepilom in lepilnimi trakovi. DN15 debelina izolacije 9mm m 44 DN20 debelina izolacije 13mm m 18 DN32 debelina izolacije 19mm m 12 DN50 debelina izolacije 32mm m 12 8 Predizolirane večplastne cevi za razvod ogrevne vode v tlaku Predizolirana večplastna cev iz polietilena za ogrevanje, vključno s fitingi za stiskanje, tovarniško predizolirana z izolacijo debeline 9mm. Cev je primerna za razvod radiatorskega ogrevanja, za maksimalne obratovalne pogoje 95 C/12bar, z cevnimi koleni, prehodi, vključno potisne puše, fazonski kosi in pritrdilni materia. debelina toplotne izolacije pri temperaturi 50stC ali več, mora biti najmanj enaka notranjemu premeru cevi pri toplotni prevodnosti izolacije 0,035W/(nK) po SIST ISO Ustreza: UPONOR UNIPIPE MLCP ali enakovredno DN10 (ø16x2,0mm) m 22 9 Podpore in obešala Jekleni profili in trakovi za izdelavo podpor in obešal, tipska obešala oz. objemke vključno s pritrdilnim materialom. kg Antikorozijska zaščita jeklenih cevovodov Antikorozijska zaščita cevovodov, obešalnega in pritrdilnega materiala, vključno čiščenje z dvakratnim premazom temeljne barve m Pleskanje vidnih delov cevovodov, obešalneg in pritrdilnega materiala Pleskanje vidnih delov cevovodov, obešalnega in pritrdilnega materiala z dvakratnim premazom vročeodpornega laka 12 Tlačni preizkus, odzračevanje, izpiranje cevovodov, polnjenje sistema, izdaja atestov. 13 Ostala dela Pripravljalna dela, zarisovanje, drobni montažni material, meritve in izdelava zapisnikov, zaključna dela, splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. m 2 10 kpl 1 14 Nepredvidena dela pavšal 1 Stran 80 od 159

81 Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, prestavitev obstoječih razvodov ogrevanja zaradi gradbenih sprememb pavšal 1 Skupaj Radiatorsko ogrevanje SPECIALIZIRANA TRGOVINA 8. Radiatorsko ogrevanje PROSTORI ZA MERILCE IN ŠTUDENTJE Armatura in material mora biti vedno dobavljena z vsemi veznimi in tesnilnimi elementi, vse z dobavo, montažo in kompletacijo, ki so zajeti v ceni. Vijačni material mora biti najmanj 8.8, skupaj z maticami in podložkami ter galvaniziran. Armatura mora imeti pritrjeno podatkovno ploščico, kjer je med podatki o tipu izdelka, proizvajalcu, tlačni stopnji, letu izdelave, razvidna tudi CE oznaka, atesti. priložena morajo biti navodila za vgradnjo, obratovanje ter vzdrževanje vključno z seznamom rezervnih delov ter certifikat o sledljivost materiala po SIST EN Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. vse postavke vključujejo dobavo in montažo. Demontaža obstoječih radiatorjev in cevi ter odvoz na deponijo Demontaža obstoječih radiatorjev z vso pripadajočo armaturo, vključno s priključnimi cevmi, prenosom do gradbiščne deponije ter odvozom odpadnega materiala (radiatorji, cevi) na deponijo do 30km, vključno s plačilom takse kg Jekleni panelni radiatorji Jekleni panelni radiatorji, higienik izvedbe, z vgrajenim radiatorskim ventilom in spodnjim priklopom za aluplast cevi, (vsi termostatski ventili morajo bit v osi radiatorjev), protikorozijsko zaščiten, elektrostatično prašno lakiran, izdelan za delovni tlak 6bar in temperaturo 110stC, komplet z konzolami, zapornimi čepi, odzračevalnim ventilom, ter tesnilnim in pritrdilnim materialom Ustreza. Vogel&Noot tip:kv ali enakovredno 33KV 500/1120 kos 4 2 Univerzalni priključek za radiatorje ( H kos) Univerzalni priključek za radiatorje z vgrajenim ventilom, za dvocevni sistem ogrevanja, kotne izvedbe, RLVK (Hkos), z razmakom priključkov 50mm, z možnostjo zapiranja in praznjenja radiatorja s posebno polnilno praznilno pipo, vključno z adapterji za ustrezno priključno cev ter tesnilnim in pritrdilnim materialom Ustreza: Danfoss tip: RLVK (Hkos) ali enakovredno DN15 kos 4 Stran 81 od 159

82 3 Termostatska glava Termostatska glava za vgradnjo na termostatski ventil radiatorja Ustreza:Danfoss tip:ra 2990 ali enakovredno kos 4 4 Predizolirane večplastne cevi za razvod ogrevne vode v tlaku Predizolirana večplastna cev iz polietilena za ogrevanje, vključno s fitingi za stiskanje, tovarniško predizolirana z izolacijo debeline 9mm. Cev je primerna za razvod radiatorskega ogrevanja, za maksimalne obratovalne pogoje 95 C/12bar, z cevnimi koleni prehodi, vključno potisne puše, fazonski kosi in pritrdilni material. Debelina toplotne izolacije pri temperaturi vode 50stC ali več, mora biti najmanj enaka notranjemu premeru cevi, pri toplotni prevodnosti izolacije 0,035 W/(mK) po SIST ISO 8794 Ustreza: UPONOR UNIPIPE MLCP ali enakovredno DN10 (ø16x2,0mm) m 8 DN15 (ø20x2,25mm) m 14 DN20 (ø25x2,5mm) m 6 5 Tlačni preizkus, odzračevanje, izpiranje cevovodov, polnjenje sistema, izdaja atestov. 6 Ostala dela Pripravljalna dela, zarisovanje, drobni montažni material, meritve in izdelava zapisnikov, zaključna dela, splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. kpl 1 pavšal 1 7 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, prestavitev obstoječih razvodov pavšal ogrevanja zaradi gradbenih sprememb 1 Skupaj Radiatorsko ogrevanje PROSTORI ZA MERILCE IN ŠTUDENTJE 9. Radiatorsko ogrevanje COP Armatura in material mora biti vedno dobavljena z vsemi veznimi in tesnilnimi elementi, vse z dobavo, montažo in kompletacijo, ki so zajeti v ceni. Vijačni material mora biti najmanj 8.8, skupaj z maticami in podložkami ter galvaniziran. Stran 82 od 159

83 Armatura mora imeti pritrjeno podatkovno ploščico, kjer je med podatki o tipu izdelka, proizvajalcu, tlačni stopnji, letu izdelave, razvidna tudi CE oznaka, atesti. priložena morajo biti navodila za vgradnjo, obratovanje ter vzdrževanje vključno z seznamom rezervnih delov ter certifikat o sledljivost materiala po SIST EN Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. vse postavke vključujejo dobavo in montažo. Demontaža obstoječih radiatorjev in cevi ter odvoz na deponijo Demontaža obstoječih radiatorjev z vso pripadajočo armatur,o vključno s priključnimi cevmi, prenosom do gradbiščne deponije ter odvozom odpadnega materiala (radiatorji, cevi) na deponijo do 30km, vključno s plačilom takse kg Jekleni panelni radiatorji Jekleni panelni radiatorji, higienik izvedbe, z vgrajenim radiatorskim ventilom in spodnjim priklopom za aluplast cevi, (vsi termostatski ventili morajo bit v osi radiatorjev), protikorozijsko zaščiten, elektrostatično prašno lakiran, izdelan za delovni tlak 6bar in temperaturo 110stC, komplet z konzolami, zapornimi čepi, odzračevalnim ventilom, ter tesnilnim in pritrdilnim materialom Ustreza. Vogel&Noot tip: KV ali enakovredno 21KVS 400/400 kos 2 21KVS 500/800 kos 1 21KVS 500/920 kos 1 22KV 500/720 kos 2 22KV 500/800 kos 2 22KV 500/920 kos 1 22KV 500/1000 kos 2 22KV 500/1200 kos 3 33KV 500/920 kos 2 33KV 500/1000 kos 1 33KV 900/800 kos 2 2 Univerzalni priključek za radiatorje ( H kos) Univerzalni priključek za radiatorje z vgrajenim ventilom, za dvocevni sistem ogrevanja, kotne izvedbe, RLVK (Hkos), z razmakom priključkov 50mm, z možnostjo zapiranja in praznjenja radiatorja s posebno polnilno praznilno pipo, vključno z adapterji za ustrezno priključno cev ter tesnilnim in pritrdilnim materialom Ustreza: Danfoss tip: RLVK (Hkos) ali enakovredno DN10 kos 16 DN15 kos 3 3 Termostatska glava Stran 83 od 159

84 Termostatska glava za vgradnjo na termostatski ventil radiatorja Ustreza:Danfoss tip:ra 2990 ali enakovredno kos 19 4 Predizolirane večplastne cevi za razvod ogrevne vode v tlaku Predizolirana večplastna cev iz polietilena za ogrevanje, vključno s fitingi za stiskanje, tovarniško predizolirana z izolacijo debeline 9mm. Cev je primerna za razvod radiatorskega ogrevanja, za maksimalne obratovalne pogoje 95 C/12bar, z cevnimi koleni prehodi, vključno potisne puše, fazonski kosi in pritrdilni material. Debelina toplotne izolacije pri temperaturi vode 50stC ali več, mora biti najmanj enaka notranjemu premeru cevi, pri toplotni prevodnosti izolacije 0,035 W/(mK) po SIST ISO 8794 Ustreza: UPONOR UNIPIPE MLCP ali enakovredno DN10 (ø16x2,0mm) m 70 DN15 (ø20x2,25mm) m 8 DN20 (ø25x2,5mm) m 24 5 Jeklena črna navojna cev za zamenjavo obstoječih dvižnih vodov Srednje težke navojne jeklene cevi po EN10255 (DIN2440), z dodatkom za razrez, spajanje z varjenjem, vključno z loki, fazonskimi kosi, cevnimi rozetami, redukcijami, z varilnim, tesnilnim in pritrdilnim materialom DN20 m 50 6 Izolacija razvodnih jeklenih cevi in lokov, za dvižne vode in razvod v spuščenem stropu Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 500C do 105 C, λ=0.037w/mk pri 10 C, kot cevaki ali plošče širine 1m, vključno z lepilom in lepilnimi trakov. DN20 debelina izolacije 13mm m 50 7 Podpore in obešala Jekleni profili in trakovi za izdelavo podpor in obešal, tipska obešala oz. objemke vključno s pritrdilnim materialom. kg 2 8 Antikorozijska zaščita jeklenih cevovodov Antikorozijska zaščita cevovodov, obešalnega in pritrdilnega materiala, vključno čiščenje z dvakratnim premazom temeljne barve m Pleskanje vidnih delov cevovodov, obešalneg in pritrdilnega materiala Pleskanje vidnih delov cevovodov, obešalnega in pritrdilnega materiala z dvakratnim premazom vročeodpornega laka 10 Tlačni preizkus, odzračevanje, izpiranje cevovodov, polnjenje sistema, izdaja atestov. m 2 1 Stran 84 od 159

85 11 Ostala dela kpl 1 Pripravljalna dela, zarisovanje, drobni montažni material, meritve in izdelava zapisnikov, zaključna dela, splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. pavšal 1 12 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, prestavitev obstoječih razvodov ogrevanja zaradi gradbenih sprememb pavšal 1 Skupaj Radiatorsko ogrevanje COP 10. Ogrevanje in hlajenje z ventilatorskimi konvektorji SPECIALIZIRANA TRGOVINA Armatura in material mora biti vedno dobavljena z vsemi veznimi in tesnilnimi elementi, vse z dobavo, montažo in kompletacijo, ki so zajeti v ceni. Vijačni material mora biti najmanj 8.8, skupaj z maticami in podložkami ter galvaniziran. Armatura mora imeti pritrjeno podatkovno ploščico, kjer je med podatki o tipu izdelka, proizvajalcu, tlačni stopnji, letu izdelave, razvidna tudi CE oznaka, atesti. priložena morajo biti navodila za vgradnjo, obratovanje ter vzdrževanje vključno z seznamom rezervnih delov ter certifikat o sledljivost materiala po SIST EN Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. vse postavke vključujejo dobavo in montažo. 1 Kasetni stropni konvektor za štiricevni sistem ogrevanja in hlajenja. Kasetni stropni konvektor za štiricevni sistem ogrevanja in hlajenja. Dimenzije kasetne enote so 600 x 600 mm. Vstopna rešetka, difuzor in usmerjevalne rešetke so narejeni iz umetne sintetične snovi bele barve (RAL 9003). Ohišje je narejeno iz galvanizirane jeklene pločevine, ki je obloženo z zvočno in toplotno izolacijo iz polietilena. Izolacija je ognjevarna, stopnje B2 po DIN ventilatorski sklop se sestoji iz radialnega ventilatorja z samomazalnimi ležaji. Zunanji motor rotorja je priključen na 230 V/50 Hz in ima stopnjo zaščite IP 54, izolacija razreda 1 z integriranim termičnim varovalom za zaščito motorja, ki je vezan na krmilno enoto na zunanjem delu ohišja. Stran 85 od 159

86 Motor je trostopenjski enofazni. Posoda za zbiranje kondenzata je iz poliesterske pene in oblikovana tako, da omogoča optimalno difuzijo vodne pare. Je ognejvarna, stopnje B2 po DIN Zračni filter je sintetični pralni z učinkovitostjo filtracije G1 po SIST EN 779. Črpalka kondenzata je dvostopenjska s stikalom. Črpalka je priklopljena na krmilno enoto, ki je na zunanjem delu ohišja in ima 650 mm dvižne višine. Konvektor je certificiran po EUROVENTU. Ustreza. SABIANA, tip SkyStar, ali enakovredno TEHNIČNE ZAHTEVE Minimalni pretok zraka: 320 / 500 / 710 m3/h Minimalna grelna moč: Qg = 2.482W (Tv = 55/50 C, Tz = 20 C) Minimalna hladilna moč: Qh = W (Tv = 6/14 C, Tz = 25 C) 2. hitrost Maksimalni zvočni tlak: 24 / 36 / 44 db(a) Maksimalna zvočna moč: 33 / 45 / ; Maksimaln aelektrična moč : 68 W; maksimalne dimenzije : 575 x 575 x 275 mm vključno z vpihovalno masko iz umetne mase v beli barvi RAL 9003, s štirimi nastavljivimi loputami, zajemno rešetko in filtrom dimenzij 600 x 600 mm SkyStar SK 26 kos 8 TEHNIČNE ZAHTEVE Minimalni pretok zraka: 430 / 610 / 880 m3/h Minimalna grelna moč: Qg = W (Tv = 55/50 C, Tz = 20 C) Minimalna hladilna moč: Qh = W (Tv = 6/14 C, Tz = 25 C) 2. hitrost Maksimalni zvočni tlak: 32 / 40 / 50 db(a) Maksimalna zvočna moč: 41 / 49 /; MAKSIMALNA ELEKTRIČNA MOČ : 90 w; MAKSIMALNA DIMENZIJA : 575 X 575 X 275 MM vključno z vpihovalno masko iz umetne mase v beli barvi RAL 9003, s štirimi nastavljivimi loputami, zajemno rešetko in filtrom dimenzij 600 x 600 mm SkyStar SK 36 kos 1 2 Krogelna pipa Krogelna pipa, s navojnimi priključki, PN16, za temperaturno območje C, teflonskim tesnjenjem, vključno s ročico, vijačnim in tesnilnim materialom. DN15 kos 8 DN20 kos 10 3 Montaža 2p regulacijskega ventila za hidravlično uravnoteženje in regulacijo temperature, z elektromotornim pogonom in merilnimi priključki dobava zajeta v popisu CNS opreme Stran 86 od 159

87 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; kvs (nastavljivo): 0, m3/h dimenzija (DN): 15 območje reg.: kpa dpmax: 4 bar temp. območje: 10 do 120 C komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene osebe. (hlajenje) Ustreza: SAUTER tip VCL015F200 DN15 ali enakovredno samo montaža kos 8 4 Montaža 2p regulacijskega ventila za hidravlično uravnoteženje in regulacijo temperature, z elektromotornim pogonom in merilnimi priključki dobava zajeta v popisu CNS opreme 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; kvs (nastavljivo): 0, m3/h dimenzija (DN): 20 območje reg.: kpa dpmax: 4 bar temp. območje: 10 do 120 C komplet z priključnimmi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene osebe (ogrevanje + hlajenje v pisarni) Ustreza: SAUTER tip VCL015F200 DN20 ali enakovredno samo montaža kos 10 5 Elektromotorni pogon ventila; onoff; 24V; dobava in montaža zajeta v CNS popisu kpl 18 6 Mikroprocesorski regulator dobava in montaža zajeti v popisu CNS opreme Mikroprocesorski regulator; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 1xAI, 2xDI, 2xAO, 7xDO (4x rele + 3x triac); nap. 230VAC Ustreza: dobava in montaža zajeta v CNS popisu 7 Sobna operaterska enota dobava in montaža zajeti v popisu CNS opreme Sobna operaterska enota z integriranim temperaturnim tipalom; z korektorjem nastavljene temperature (izhodiščna temperatura se nastavi iz CNSa); tipka za izbiro stopnje delovanja ventilatorja (Avto0123), tipka za vklop (onoffredukcija); LED prikaz ventilatorske stopje in statusa vklopa; komunikacija na krmilnik EYE; bele barve Ustreza: dobava in montaža zajeta v CNS popisu 8 Ostala dela kpl 9 kpl 2 Stran 87 od 159

88 Pripravljalna dela, zarisovanje, drobni montažni material, trdnostni in tesnostni preizkus, meritve in izdelava zapisnikov, zaključna dela, splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. pavšal 1 9 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, prestavitev obstoječih razvodov ogrevanja zaradi gradbenih sprememb pavšal 1 Skupaj Ogrevanje in hlajenje z ventil. konvektorji SPECIALIZIRANA TRGOVINA 11. Ogrevanje in hlajenje z ventilatorskimi konvektorji COP Armatura in material mora biti vedno dobavljena z vsemi veznimi in tesnilnimi elementi, vse z dobavo, montažo in kompletacijo, ki so zajeti v ceni. Vijačni material mora biti najmanj 8.8, skupaj z maticami in podložkami ter galvaniziran. Armatura mora imeti pritrjeno podatkovno ploščico, kjer je med podatki o tipu izdelka, proizvajalcu, tlačni stopnji, letu izdelave, razvidna tudi CE oznaka, atesti. priložena morajo biti navodila za vgradnjo, obratovanje ter vzdrževanje vključno z seznamom rezervnih delov ter certifikat o sledljivost materiala po SIST EN Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. vse postavke vključujejo dobavo in montažo. 1 Kasetni stropni konvektor za štiricevni sistem ogrevanja in hlajenja. Kasetni stropni konvektor za štiricevni sistem ogrevanja in hlajenja. Dimenzije kasetne enote so 600 x 600 mm. Vstopna rešetka, difuzor in usmerjevalne rešetke so narejeni iz umetne sintetične snovi bele barve (RAL 9003). Ohišje je narejeno iz galvanizirane jeklene pločevine, ki je obloženo z zvočno in toplotno izolacijo iz polietilena. Izolacija je ognjevarna stopnje B2 po DIN ventilatorski sklop se sestoji iz radialnega ventilatorja z samomazalnimi ležaji. Zunanji motor rotorja je priključen na 230 V/50 Hz in ima stopnjo zaščite IP 54, izolacija razreda 1 z integriranim termičnim varovalom za zaščito motorja, ki je vezan na krmilno enoto na zunanjem delu ohišja. Motor je trostopenjski enofazni. Posoda za zbiranje kondenzata je iz poliesterske pene in oblikovana tako, da omogoča optimalno difuzijo vodne pare. Je ognejvarna, stopnje B2 po DIN Zračni filter je sintetični pralni z učinkovitostjo filtracije G1 po SIST EN 779. Črpalka kondenzata je dvostopenjska s stikalom. Črpalka je priklopljena na krmilno enoto, ki je na zunanjem delu ohišja in ima 650 mm dvižne višine. Stran 88 od 159

89 Konvektor je certificiran po EUROVENTU. Ustreza. SABIANA, tip SkyStar ali enakovredno TEHNIČNE ZAHTEVE Minimalni pretok zraka: 310 / 420 / 550 m3/h Minimalna grelna moč: Qg = W (Tv = 55/50 C, Tz = 20 C) Minimalna hladilna moč: Qh = W (Tv = 6/14 C, Tz = 25 C) 2. hitrost Maksimalni zvočni tlak: 24 / 31 / 36 db(a) Maksimalna zvočna moč: 30 / 40 / 45 db(a); maksimalna električna moč. 44 W; maksimalne dimenzije : 575 x 575 x 275 mm vključno z vpihovalno masko iz umetne mase v beli barvi, s štirimi nastavljivimi loputami, zajemno rešetko in filtrom dimenzij 600 x 600 mm SkyStar SK 14 brez krmilne enote kos 1 TEHNIČNE ZAHTEVE Minimalni pretok zraka: 320 / 500 / 710 m3/h Minimalna grelna moč: Qg = 2.482W (Tv = 55/50 C, Tz = 20 C) Minimalna hladilna moč: Qh = W (Tv = 6/14 C, Tz = 25 C) 2. hitrost Maksimalni zvočni tlak: 24 / 36 / 44 db(a) Maksimalna zvočna moč: 33 / 45 / 53 db(a) maksimalna električna moč: 68W; maksimalne dimenzije : 575 x 575 x 275 mm vključno z vpihovalno masko iz umetne mase v beli barvi, s štirimi nastavljivimi loputami, zajemno rešetko in filtrom dimenzij 600 x 600 mm SkyStar SK 26 kos 2 2 Krogelna pipa Krogelna pipa, s navojnimi priključki, PN16, za temperaturno območje C, teflonskim tesnjenjem, vključno s ročico, vijačnim in tesnilnim materialom. DN15 kos 3 DN20 kos 3 3 Montaža 2p regulacijskega ventila za hidravlično uravnoteženje in regulacijo temperature, z elektromotornim pogonom in merilnimi priključki dobava zajeta v popisu CNS opreme 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; kvs (nastavljivo): 0, m3/h dimenzija (DN): 15 območje reg.: kpa dpmax: 4 bar temp. območje: 10 do 120 C komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene osebe (hlajenje) Ustreza: SAUTER tip VCL015F200 DN15 ali enakovredno samo montaža kos 3 Stran 89 od 159

90 4 Montaža 2p regulacijskega ventila za hidravlično uravnoteženje in regulacijo temperature, z elektromotornim pogonom in merilnimi priključki dobava zajeta v popisu CNS opreme 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; kvs (nastavljivo): 0, m3/h dimenzija (DN): 20 območje reg.: kpa dpmax: 4 bar temp. območje: 10 do 120 C komplet z priključnim spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene osebe (ogrevanje + hlajenje v pisarni) Ustreza: SAUTER tip VCL020F200 DN20 ali enakovredno samo montaža kos 3 5 Elektromotorni pogon ventila; onoff; 24V; dobava in montaža zajeta v CNS popisu kpl 6 6 Mikroprocesorski regulator dobava in montaža zajeti v popisu CNS opreme Mikroprocesorski regulator; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 1xAI, 2xDI, 2xAO, 7xDO (4x rele + 3x triac); nap. 230VAC Ustreza: dobava in montaža zajeta v CNS popisu 7 Sobna operaterska enota dobava in montaža zajeti v popisu CNS opreme Sobna operaterska enota z integriranim temperaturnim tipalom; z korektorjem nastavljene temperature (izhodiščna temperatura se nastavi iz CNSa); tipka za izbiro stopnje delovanja ventilatorja (Avto0123), tipka za vklop (onoffredukcija); LED prikaz ventilatorske stopnje in statusa vklopa, komunikacija na krmilnik EYE; bele barve. Ustreza: dobava in montaža zajeta v CNS popisu kpl 3 kpl 2 8 Ostala dela Pripravljalna dela, zarisovanje, drobni montažni material, trdnostni in tesnostni preizkus, meritve in izdelava zapisnikov, zaključna dela, splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. pavšal 1 9 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, prestavitev obstoječih razvodov pavšal ogrevanja zaradi gradbenih sprememb 1 Skupaj Ogrevanje in hlajenje z ventilatorskimi konvektorji COP 12. Toplotna postaja Stran 90 od 159

91 Armatura in material mora biti vedno dobavljena z vsemi veznimi in tesnilnimi elementi, vse z dobavo, montažo in kompletacijo, ki so zajeti v ceni. Vijačni material mora biti najmanj 8.8, skupaj z maticami in podložkami ter galvaniziran. Armatura mora im Armatura mora imeti pritrjeno podatkovno ploščico, kjer je med podatki o tipu izdelka, proizvajalcu, tlačni stopnji, letu izdelave, razvidna tudi CE oznaka, atesti. priložena morajo biti navodila za vgradnjo, obratovanje ter vzdrževanje vključno z seznamom rezervnih delov ter certifikat o sledljivost materiala po SIST EN Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. vse postavke vključujejo dobavo in montažo. 1 Razdelileczbiralnik ogrevne vode cevni razdelilniki DN80, po EN (DIN 2448), dolžine 600mm, z naslednjimi navojnimi priključki 2xDN 50, 1xDN32, 2xDN15uvaritev tulkov za merilne instrumente (dobava tipala zajeta v popisu CNS) 1xDN15 vključno z izpustno pipico konzola za pritrditev razdelilnika anitkorozijsko zaščiteno ter toplotno izolirano, debelina izolacije 5cm, skupaj z montažnim in tesnilnim materialom kpl 2 2 Elektronsko regulirana obtočna črpalka (ventilatorski konvektorji) Obtočna črpalka z mokrim rotorjem, s prirobničnim priključkom, z ECmotorjem in avtomatskim prilagajanjem zmogljivosti, s serijsko toplotno izolacijo črpalke, s prirobčnim priključkom DN40, skupaj s protiprirobnicami, spojnim in tesnilnim materialom qv=5,07 m3/h; H=56kPa Pel,max=350470W, 220V/50Hz t = C Ustreza: WILO tip: Stratos 40/112 CAN PN6/10 ali enakovredno kos 1 3 Elektronsko regulirana obtočna črpalka (klimati) Obtočna črpalka z mokrim rotorjem, z navojnim priključkom, z ECmotorjem in avtomatskim prilagajanjem zmogljivosti, s serijsko toplotno izolacijo črpalke, skupaj s holandci, spojnim in tesnilnim qv=1,13 m3/h; materialom H=40kPa Pel,max=6585W, 220V/50Hz t = C Ustreza: WILO tip: Stratos 25/16 CAN PN10 ali enakovredno kos 1 Stran 91 od 159

92 4 MONTAŽA tripotnega regulacijskega ventila (ventilatorski konvektorji) dobava zajeta v popisu CNS opreme Montaža 3potni regulacijski ventil; zunanji navoj; DN40, Kvs=22; skupaj z prirobnicami DN40 PN6 kvs=25m3/h dp=4,16kpa Ustreza: SAUTER tip BUN040F300 ali enakovredno samo montaža kos 1 5 Elektromotorni pogon ventila; 24V; zvezni V; 500N dobava in montaža zajeta v CNS popisu kpl 1 6 Ultrazvočni toplotni števec za merjenje porabe toplote (ventilatorski konvektorji) Kompaktni ultrazvočni toplotni števec z nadgradnjo opciske kartice MBUS, vključno s spojnim in tesnilnim materialom DN40 PN6 Vn=5,1m3/h dp=8,0kpa Ustreza: ALLMESS tip: CF ECHO II 6,0300 ali enakovredno kos 1 7 Ultrazvočni toplotni števec za merjenje porabe toplote (klimati) Kompaktni ultrazvočni toplotni števec z nadgradnjo opciske kartice MBUS, vključno s spojnim in tesnilnim materialom DN20 PN6 Vn=1,13m3/h dp=9,0kpa Ustreza: ALLMESS tip: CF ECHO II 1,5 130 ali enakovredno kos 1 8 Krogelna pipa Krogelna pipa, s navojnimi priključki, PN16, za temperaturno območje C, teflonskim tesnjenjem, vključno s ročico, vijačnim in tesnilnim materialom. DN32 kos 3 DN50 kos 6 9 Lovilnik nesnage s poševnim sedežem, ohišje iz sive litine, z navojnima priključkoma, s priključkom za praznjenje z vijačnim in tesnilnim materialom. DN32 kos 1 DN50 kos 1 10 Protipovratni ventil s ravnim sedežem, ohišje iz sive litine, s navojnimi priključki, vključno z vijačnim in tesnilnim materialom. DN32 kos 1 DN50 kos 1 11 Uvaritev tulke za cevno temperaturno tipalo za vgradnjo v cev dobava tulke zajeta v popisu CNS Uvaritev zaščitne tulke LW 7 R1/2 Ms; L=120mm Ustreza: SAUTER tip samo uvaritev tulke kos Termometerbimetalni z merilnim območjem 0/120 C Stran 92 od 159

93 bimetralni termometer v okroglem ohišju premera skale 100mm, območje meritve C, vključno z tulko za uvaritev v cev, vijačnim in tesnilnim materialom. kos 6 12 Manometer z merilnim območjem 0/6 bar manometer v okroglem ohišju premera 100mm, priključek DN15, območje meriteve 06bar, vključno z umirjevalno cevjo, vijačnim in tesnilnim materialom. kos 6 13 Mikroprocesorski krmilnik z nadzorno posluževalno enoto dobava in montaža zajeti v popisu CNS opreme Mikroprocesorski krmilnik; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 14xAI, 12xDI, 6xAO, 8xDO; RJ45 za priklop Upravljalna op. enote; in nadzorna nap. 24VAC posluževalna enota; LCD display; funkcije: pregledovanje vhodno izhodnih vrednosti, nastavitev želenih vrednosti, časovni programi, pregled alarmov in stausov, kabel z RJ45 za priklop na krmilnik Programiranje krmilnika, testiranje vhodno/izhodnih signalov (IQ test), funkcijski zagon (OQ test), nastavitev delovnih in regulacijskih parametrov, shema avtomatike, navodila za uporabnika Ustreza: dobava in montaža zajeti v popisu CNS opreme kpl 1 14 Jeklena črna navojna cev (razvod v toplotni postaji in kleti do dvižnih vodov) Srednje težke navojne jeklene cevi po EN10255 (DIN2440), z dodatkom za razrez, spajanje z varjenjem, vključno z loki, fazonskimi kosi, cevnimi rozetami, redukcijami, z varilnim, tesnilnim in pritrdilnim materialom DN32 m 22 DN50 m Izolacija razvodnih jeklenih cevi in lokov Izolacija cevnih razvodov iz steklene volne (zdravstveno neoporečna), oblepljenih z armirano Al folijo z vzdolžnim samolepilnim trakom, kompletno s samolepilnim Al trakom za lepljenje prečnih stikov. DN32 debelina izolacije 45mm m 22 DN50 debelina izolacije 50mm m Podpore in obešala Jekleni profili in trakovi za izdelavo podpor in obešal, tipska obešala oz. objemke vključno s pritrdilnim materialom. kg 5 17 Antikorozijska zaščita jeklenih cevovodov Antikorozijska zaščita cevovodov, obešalnega in pritrdilnega materiala, vključno čiščenje z dvakratnim premazom temeljne barve m 2 10 Stran 93 od 159

94 18 Vezalna funkcionalna shema novega dela toplotne postaje z navodili za uporabo in vzdrževanje naprav vgrajena v okvir. kpl 1 19 Napisne ploščice z vtisnjenimi napisi na posameznih odcepih in napravah kpl 4 20 Tlačni preizkus, odzračevanje, izpiranje cevovodov, polnjenje sistema, izdaja atestov. 21 Zagon posameznih krogotokov in izdelava zapisnika 22 Ostala dela Pripravljalna dela, zarisovanje, drobni montažni material, meritve in izdelava zapisnikov, zaključna dela, splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. kpl 1 kpl 1 pavšal 1 23 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, zaradi gradbenih sprememb pavšal 1 Skupaj Toplotna postaja 13. Razvod ogrevne vode do ventilatorskih konvektorjev Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. vse postavke vključujejo dobavo in montažo. Upoštevan razvod od dvižnega voda v kleti do ventilatorskih konvektorjev v pritličju. 1 Jeklena črna navojna cev Srednje težke navojne jeklene cevi po EN10255 (DIN2440), z dodatkom za razrez, spajanje z varjenjem, vključno z loki, fazonskimi kosi, cevnimi rozetami, redukcijami, z varilnim, tesnilnim in pritrdilnim materialom DN20 m 74 DN25 m 48 DN32 m 20 DN40 m 80 DN50 m 48 2 Izolacija razvodnih jeklenih cevi in lokov, za dvižne vode in razvod v spuščenem stropu Stran 94 od 159

95 Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 50 0 C do 105 C, λ=0.037w/mk pri 10 C, kot cevaki ali plošče širine 1m, vključno z lepilom in lepilnimi trakovi. Ustreza: Armacell tip: AC/Armaflex DN20 debelina izolacije 13mm m 74 DN25 debelina izolacije 13mm m 48 DN32 debelina izolacije 19mm m 20 DN40 debelina izolacije 19mm m 80 DN50 debelina izolacije 32mm m 48 3 Podpore in obešala Jekleni profili in trakovi za izdelavo podpor in obešal, tipska obešala oz. objemke vključno s pritrdilnim materialom. kg 6 4 Antikorozijska zaščita jeklenih cevovodov Antikorozijska zaščita cevovodov, obešalnega in pritrdilnega materiala, vključno čiščenje z dvakratnim premazom temeljne barve m Pleskanje vidnih delov cevovodov, obešalneg in pritrdilnega materiala Pleskanje vidnih delov cevovodov, obešalnega in pritrdilnega materiala z dvakratnim premazom vročeodpornega laka 6 Izdelava različnih utorov, prebojev, odprtin in ostala gradbena dela v zvezi z inštalacijo ogrevanja 7 Tlačni preizkus, odzračevanje, izpiranje cevovodov, polnjenje sistema, izdaja atestov. 8 Ostala dela Pripravljalna dela, zarisovanje, drobni montažni material, meritve in izdelava zapisnikov, zaključna dela, splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. m 2 2 ur 5 kpl 1 pavšal 1 9 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, zaradi gradbenih sprememb pavšal 1 Skupaj Razvod ogrevne vode do ventilatorskih konvektorjev 14. Razvod ogrevne vode do klimatskih naprav Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. vse postavke vključujejo dobavo in montažo. Stran 95 od 159

96 Upoštevan razvod od dvižnega voda v kleti do klimatskih naprav v pritličju in podstrešju. 1 Jeklena črna navojna cev Srednje težke navojne jeklene cevi po EN10255 (DIN2440), z dodatkom za razrez, spajanje z varjenjem, vključno z loki, fazonskimi kosi, cevnimi rozetami, redukcijami, z varilnim, tesnilnim in pritrdilnim materialom DN20 m 92 DN25 m 22 DN32 m Izolacija razvodnih jeklenih cevi in lokov, za dvižne vode in razvod v spuščenem stropu Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 50 0 C do 105 C, λ=0.037w/mk pri 10 C, kot cevaki ali plošče širine 1m, vključno z lepilom in lepilnimi trakovi. Ustreza: Armacell tip: AC/Armaflex DN20 debelina izolacije 13mm m 92 DN32 debelina izolacije 19mm m 40 3 Izolacija razvodnih jeklenih cevi in lokov za razvod v neogrevanem podstrešju Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 500C do 105 C, λ=0.037w/mk pri 10 C, kot cevaki ali plošče širine 1m, vključno z lepilom in lepilnimi trakovi. Ustreza: Armacell tip: AC/Armaflex DN25 debelina izolacije 25mm m 22 DN32 debelina izolacije 32mm m 80 4 Podpore in obešala Jekleni profili in trakovi za izdelavo podpor in obešal, tipska obešala oz. objemke vključno s pritrdilnim materialom. kg 18 5 Antikorozijska zaščita jeklenih cevovodov Antikorozijska zaščita vidnih delov cevovodov, obešalnega in pritrdilnega materiala, vključno čiščenje z dvakratnim premazom temeljne barve m Pleskanje vidnih delov cevovodov, obešalneg in pritrdilnega materiala Pleskanje vidnih delov cevovodov, obešalnega in pritrdilnega materiala z dvakratnim premazom vročeodpornega laka 7 Tlačni preizkus, odzračevanje, izpiranje cevovodov, polnjenje sistema, izdaja atestov. 8 Ostala dela m 2 5 kpl 1 Stran 96 od 159

97 Pripravljalna dela, zarisovanje, drobni montažni material, meritve in izdelava zapisnikov, zaključna dela, splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. pavšal 1 9 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, zaradi gradbenih sprememb pavšal 1 Skupaj Razvod ogrevne vode do klimatskih naprav 15. Hladilni agregat z razvodom hladilnega medija do ventilatorskih konvektorjev in klimatskih naprav Armatura in material mora biti vedno dobavljena z vsemi veznimi in tesnilnimi elementi, vse z dobavo, montažo in kompletacijo, ki so zajeti v ceni. Vijačni material mora biti najmanj 8.8, skupaj z maticami in podložkami ter galvaniziran. Armatura mora imeti pritrjeno podatkovno ploščico, kjer je med podatki o tipu izdelka, proizvajalcu, tlačni stopnji, letu izdelave, razvidna tudi CE oznaka, atesti. priložena morajo biti navodila za vgradnjo, obratovanje ter vzdrževanje vključno z seznamom rezervnih delov ter certifikat o sledljivost materiala po SIST EN Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. vse postavke vključujejo dobavo, montažo in zagon Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. vse postavke vključujejo dobavo in montažo. 0.1 Demontaža odprte ekspanzijske posode na podstrešju Demontaža odprte ekspanzijske posode na podstrešju vključno z vsemi spremljajočimi deli V ceni postavke je zajet iznos posode skozi odprtino na strehi z avtodvigalom, na višino 15m, z vsemi spremljajočimi deli in pripravo (utrditev podlage, varovanje...) kpl Odvoz odpadnega materiala na deponijo do 30km vključno s plačilom takse kg Zračno hlajeni kompresorski hladilni agregat za pripravo hladilnega medija sistema 6/13 0 C Zračno hlajeni dvostopenjski kompresorski hladilni agregat, kompaktne izvedbe za notranjo montažo, sestavljen iz: 2 scroll kompresorja, hermetično zaprta spiralna z visokim izkoristkom ter majno glasnostjo in vibracijami. Stran 97 od 159

98 z direktno ekspanzijo hladiva, iz nerjavečega jekla z zunanjo toplotno izolacijo iz zaprte celične strukture, ki preprečuje nastajanje kondenza. Zaščiten je z električnim uporovnim grelnikom in diferenčnim tlačnim stikalom. zračno hlajenega kondenzatorja, narejen iz Cu cevi z ALU lamelami centrifugalna ventilatorja sta statično in dinamično uravnotežena ter direktno gnana preko elektromotorjev, ki imajo vgrajeno termično zaščito. z vsemi internimi cevnimi in električnimi povezavami ter vsemi potrebnimi elementi varnostne in funkcijske avtomatike (vključno z eksoanzijskim ventilom, ekološko neoporečnim hladilnim sredstvom R407C, Cu cevnimi povezavami, sušilna patrona, pokazno steklo, megnatni ventil, tipala in stikala za visok oziroma nizek tlak) krmiljenje agregata je izvedeno preko 16 bitnega mikroprocesorja z 2MB flash spomina. Agregat in njegove sestavne komponente so tovarnoško preizkušeni. Vključno z dodatno opremo: Lovilec nesnage DN65 Vertikalni izpih zraka Vmesnik RS 485 povezava na CNS Pretočno stikalo Protivibracijski podstavki vključno s konstrukcijo za namestitev agregata na betonsko podlago Hidravlični modul z hranilnikom 300l in z obtočno črpalko (150 kpa, 300l), ekspanzijsko posodo, varnostnim ventilom, s protivibracijskimi podstavki, vključno z zagonom TEHNIČNE ZAHTEVE Minimalna hladilna moč: Qh = 69,4kW (Tv = 6/13 C, Glikol:30%, Tz = 33 C) Minimalno hladilno število EER: 2,69 (Tv = 6/13 C, Glikol:30%, Tz = 33 C) Maksimalni zvočni tlak na razdalji 5 m: 59 db(a) Maksimalna zvočna moč: 85 db(a) Maksimalne dimenzije dolž Maksimalne dimenzije d x š x v : 2350 x 850 x 1602 mm (brez hidravličnega modula) Minimalna količina medija v sistemu : 300l maximalna električna moč : 42,5 kw Maksimalni tok : 74,8A zagonski tok : 187,8A V ceni postavke je zajeti dvig z avtodvigalom, na višino 15m, ter vnos agregata skozi odprtino na stehi, z vsemi spremljajočimi deli in pripravo (utrditev podlage, varovanje...) Ustreza: Tehnična rešitev THERMOCOLD, tip Flexi 275Z C + Hydrocompact HC 300E (sprejemljive so tudi naprave drugih dobaviteljev kot so Imp Hidria, Wolf, Menerga ) kos 1 2 Izdelava prebojev skozi strešno konstrukcijo za prehod prezračevalnih kanalov na streho (pred namestitvijo prezračevalnih kanalov se odprtina izkoristi za vnos hladilnega agregata in rekuperacijske kocke klimata KN1 na podstrešje.) Stran 98 od 159

99 Vključno z lokalno demontažo strešne kritine, predelava podložne podkonstrukcije izvedba menjalnikov, predelava konstrukcije ostrešja na območju prehoda, ter pokrivanje strešne kritine, izvedba vseh pločevinastih obrob, zatesnitev in zaključkov na prezrčevalnih kanalih Ustreza: 2x odprtina velikosti 2,5x1,5m za dovodni in odvodni prezračevalni kanal kpl 1 3 Kanalski dovod svežega zraka in odvod zavrženega zraka skozi streho Pravokotni in okrogli zračni kanali iz pocinkane pločevine, vključno s oblikovnimi kosi, nastavitvenimi loputami, revizijskimi odprtinami, obešali ter tesnilnim in montažnim materialom. Min. debelina po EN 1505 (DIN 24190) in sicer: d=0,75 mm za kanale do a = 500 mm, m2 d=0,88 mm za kanale do a = 1000 mm, m2 d=1,13 mm za kanale do a > 1000 mm, m2 kg Toplotna izolacija dovodnih zračnih kanalov Toplotna izolacija zračnih kanalov s parazapornim materialom iz sintetičnega kavčuka z zaprto celično strukturo, debeline 50mm (l<0,04), vključno z montažnim in tesnilnim materialom. Ustreza: Armacell tip: AF Armaflex ali enakovredno m Toplotna izolacija odvodnih zračnih kanalov Toplotna izolacija zračnih kanalov s parazapornim materialom iz sintetičnega kavčuka z zaprto celično strukturo, debeline 19mm (l<0,04), vključno z montažnim in tesnilnim materialom. Ustreza: Armacell tip: AF Armaflex ali enakovredno m Zunanja prezračevalna rešetka na dovodnem kanalu za klimatsko napravo Jeklena zaščitna rešetka, za zaščito odprtin pred dežjem, izdelana iz nosilnega okvirja, prečnih, posebno oblikovanih lamel iz pocinkane pločevine, ter zaščitne pocinkane žične mreže, pritrjena direktno na kanal, vključno z montažnim in tesnilnim material Ustreza: IMP Klima 2x JZR6 ali enakovredno dim:1.400x1.600 (B2xH2=1.386x1.586mm) kos 1 7 Zunanja prezračevalna rešetka na odvodnem kanalu za klimatsko napravo Jeklena zaščitna rešetka, za zaščito odprtin pred dežjem, izdelana iz nosilnega okvirja, prečnih, posebno oblikovanih lamel iz pocinkane pločevine, ter zaščitne pocinkane žične mreže, pritrjena direktno na kanal, vključno z montažnim in tesnilnim material Ustreza: IMP Klima JZR5 ali enakovredno dim:1.400x1.200 (B2xH2=1.386x1.186mm) kos 1 8 Revizijski pokrovi za odprtine za čiščenje Revizijski pokrovi za odprtine za čiščenje Stran 99 od 159

100 dim: 600x500 kos 1 9 Gumijasti kompenzator Kompenzator iz gume za dušenje vibracij in hrupa, s prirobničnimi priključki in varilno protiprirobnico, primeren za vodo od 5 C do 95 C, PN6, vključnoj z vijačnim in tesnilnim materialom. DN65 kos 2 10 Krogelna pipa Krogelna pipa, s prirobčnimi priključki, PN16, za sisteme s hladilno tekočino, temperaturno območje C, teflonskim tesnjenjem, vključno s protiprirobnicami, ročico, vijačnim in tesnilnim materialom. DN65 kos 6 11 Lovilnik nesnage s poševnim sedežem, ohišje iz sive litine, s prirobčnima priključkoma, vključno s protiprirobnicami, s priključkom za praznjenje z vijačnim in tesnilnim materialom. DN65 vpoštevan kos 1 12 Razdelileczbiralnik hladilnega medija cevna razdelilnika narejena iz jeklene brezšivne cevi DN100, po EN (DIN 2448), dolžine 600mm, z naslednjimi priključki 1xDN65, 2xDN50, 3xDN15 uvaritev tulkov za merilne instrumente (dobava tipala zajeta v popisu CNS) 1xDN15 vključno z izpustno pipico stoječa konzola za pritrditev razdelilnika anitkorozijsko zaščiteno ter toplotno izolirano, debelina izolacije 5cm, vključno z montažnim in tesnilnim materialom kpl 2 13 Krogelna navojna pipa Krogelna navojna pipa, PN16, za sisteme s hladilno tekočino C, teflonskim tesnjenjem, vključno z ročico, vijačnim in tesnilnim materialom. DN50 kos 5 14 Regulacijski ventil z navojnima priključkoma Regulacijski ventil s priključki za nastavitev pretoka za uravnovešenje, prednastavitev, meritve pretoka, tlačne razlike in temperature, z funkcijo zapiranja in izpusta, vključno z vijačnim in tesnilnim materialom. Ustreza: Danfoss tip MSVC ali enakovredno DN65 kos 1 15 Protipovratni ventil s ravnim sedežem, ohišje iz sive litine, z navojnima priključkoma, vključno z vijačnim in tesnilnim materialom. DN50 kos 1 Stran 100 od 159

101 16 Varnostno vzmetni ventil Vzmetni varnostni ventil za temperaturo do 120C PN16, vključno z vijačnim in tesnilnim materialom. DN15 pi=3,5bar kos 1 17 Zaprta membranska raztezna posoda, primerna za hladilno mešanico voda/glikol Zaprta membranska raztezna posoda,volumna 12l, max. delovni tlak 3bar, vključno z montažnim materialom. Ustreza: Flamco tip Flexon C12 dim:226x336mm kos 1 18 Avtomatski odzračevalni lonček Avtomatski odzračevalni lonček DN10 PN10 kos 4 19 Termometerbimetalni z merilnim območjem 0/120 C bimetralni termometer v okroglem ohišju premera skale 100mm, območje meritve C, vključno z tulko za uvaritev v cev, vijačnim in tesnilnim materialom. kos 6 20 Manometer z merilnim območjem 0/6 bar manometer v okroglem ohišju premera 100mm, priključek DN15, območje meriteve 06bar, vključno z umirjevalno cevjo, vijačnim in tesnilnim materialom. kos 6 21 PP cev za odvod kondenza iz hladilnega agregata PP cev za odvod kondenza iz hladilnega agregata, z vsemi fazonskimi kosi, pritrdilinim in montažnim materialom za priklop na obstoječi odvod meteorne vode, vključno z izdelavo utorov v tlaku podstrešja, ki vključuje zarez pas šiirne 10cm, polaganje sloja izolacije po vgradnji cevi in zalitje z betonskim estrihom v min. debelini 5cm. PP ø32 m 8 22 Cevna povezava hladilnega medija od agregata do razdelilnika Bakrena cev, izdelana po DIN EN 1057 (DIN 1786), za ogrevalne in hladilne sisteme (DIN18380), spajanje z lotanjem, z dodatkom za razrez, vključno s fazonskimi kosi, materialom za lotanje in pritrdilinim materialom Cu18x1,0 (DN15) m 58 Cu22x1,0 (DN20) m 44 Cu28x1,5 (DN25) m 92 Cu35x1,5 (DN32) m 84 Cu42x1,5 (DN40) m 34 Cu54x2,0 (DN50) m 92 Cu64x2,0 (DN65) m 8 23 Izolacija razvodnih bakrenih cevi in lokov Stran 101 od 159

102 Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 50 0 C do 105 C, λ=0.037w/mk pri 10 C, kot cevaki ali plošče širine 1m, vključno z lepilom in lepilnimi trakovi. Ustreza: Armacell tip: AC/Armaflex Cu18x1,0 (DN15) debelina izolacije 13mm m 58 Cu22x1,0 (DN20) debelina izolacije 13mm m 44 Cu28x1,5 (DN25) debelina izolacije 13mm m 92 Cu35x1,5 (DN32) debelina izolacije 13mm m 84 Cu42x1,5 (DN40) debelina izolacije 13mm m 34 Cu54x2,0 (DN50) debelina izolacije 38mm m 92 Cu64x2,0 (DN65) debelina izolacije 38mm m 8 24 Polnjenje sistema hlajenja z hladilno mešanico glikol /voda (30%/70%) 25 Zagon sistema z ureguliranjem regulacijskih elementov 26 Vezalna funkcionalna shema hladilnega postrojenja z navodili za uporabo in vzdrževanje naprav vgrajena v okvir. kpl 1 kpl 1 kpl 1 27 Napisne ploščice z vtisnjenimi napisi na posameznih odcepih in napravah kpl 4 28 Tlačni preizkus, odzračevanje, izpiranje cevovodov, polnjenje sistema, izdaja atestov. 29 Ostala dela Pripravljalna dela, zarisovanje, drobni montažni material, meritve in izdelava zapisnikov, zaključna dela, splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. kpl 1 pavšal 1 30 Nepredvidena dela Nepredvidena dela, ki zajemajo povezavo novoprojektiranih inštalacij na obstoječo inštalacijo, zaradi gradbenih sprememb pavšal 1 Skupaj Hladilni agregat z razvodom hladilnega medija do ventilatorskih konvektorjev in klimatskih naprav 16. Prezračevanje SPECIALIZIRANA TRGOVINA SISTEM KN1 1 DOVODNO ODVODNA KLIMATSKA NAPRAVA KN1 dvostropna, modulna klimatska naprava, z dvojnim ploščnim rekuperatorjem, za notranjo postavitev v HIGIENIC izvedbi Stran 102 od 159

103 Naprava mora biti narejena za čiste prostore, oziroma HIGIENIK izvedbe, kar pomeni da znotraj naprave ni ostrih robov, površine so gladke in sestavni elementi ter površine znotraj naprave so dodatno protikorozijsko zaščitene. Vsi elementi so vgrajeni na vodilih zaradi lažjega izvleka, električni spoji pa so narejeni z hitrimi spojkami, ki omogočajo hitri izklop in ponovni priklop vgrajenih elemntov. Ohišje je sestavljeno iz sten, dna in stropa, ki so medseboj pritrjeni preko nosilnih ter vogalnih kovinskih profilov. Stene, dno in strop sestavlja dvoslojna pocinkana pločevina z vmesnim slojem negorljive toplotne in zvočne izolacije. za potrebe vzdrževanja naprave so vgrajena tudi vrata iste sestave, ki se odpirajo na vodilih in se odstranijo. Za lažje odpiranja vrat so vgrajeni tudi ročaji, zaprejo pa se lahko s pomočjo kljuk, ali posebnih zapiral z vijaki. v sekcijah ventilatorjev je vgrajena zaščita proti odpiranju vrat ob delovanju naprave in ob nadtlaku v napravi. Vse sekcije so med seboj zatesnjene z gumi tesnili. Gumijasta tesnila so tudi med vrati in njihovimi odprtinami. Vsi priključki proti kanalski mrežiso opremljeni z fleksibilnimi povezavami. Na zejemu svezega zraka in ob izpuhu zavrženega zraka so vgrajeni regulacijski žaluziji, ki se regulirajo z motornima pogonoma. V sekciji z dvojnim ploščnim rekuperatorjem toplote, hladilnim elemntom in vlažilnim je vgrajen zbiralnik za odvod kondenzata iz nerjevečega jekla z naklonom proti odtoku kondenzata. Sestavni elementi so vgrajeni na vodilih zaradi lažjega vzdrževanja. pod napravo je vgrajen nosilni podstavek. specifična gostota izolacije iz mineralne volne je 70 kg/m3, debelina izolacije 40 mm, debelina notranje pločevine 0,7 mm, debelina zunanje pločevine 0,7 mm, razred puščanja ohišja: A, faktor toplotne prehodnosti T2, faktor toplotnih mostov : TB2. Maksimalne dimenzije: Dolžina: dovod mm in odvod mm (brez priključkov) Širina: mm Višina: mm Maksimalna dolžina ene sekcije je mm Sestava in zaporedje sekcij je razvidno iz tehničnih risb. dovodno odvodni ventilator Ventilatorji s frekvenčno krmiljenim motorjem v odvisnosti od tlačnih razmer v sistemu (zamazanosti filtrov). Minimalne tehnični zahteve za ventilatorja so: dovodni ventilator: pretok zraka je m3/h pri zunanjem statičnem tlaku 350 Pa nazivna moč elektromotorja je W Stran 103 od 159

104 specifična moč SFP2 odvodni ventilator pretok zraka je m3/h pri zunanjem statičnem tlaku 350 Pa nazivna moč elektromotorja je W specifična moč SFP2 rekuperacijska enota V napravi je vgrajen visoko učinkovit dvojni ploščni rekuperator toplote narejen iz aluminija. V napravi so vgrajene tudi regulacijske žaluzije z pogoni za obvod zraka mimo rekuperatorja toplote v primeru nočnega hlajenja ali tak obvod zraka omogoča manjše tlačne padce in nižje obratovalne stroške v primeru nočnega hlajenja saj se rekuperatorju hkrati izogneta odtočni in sveži zrak Minimalne tehnične zahteve za rekuperator toplote so : učinkovitost temperaturne rekuperacije toplote v zimskem režimu delovanja 80,2%, temperatura in relativna vlažnost svežega zraka 13stC / 90 % r.h., temperatura in relativna vlažnost odtočnega zraka 20stC / 40 % r.h., učinkovitost temperaturne rekuperacije toplote v letnem režimu delovanja 71,4%, temperatura in relativna vlažnost svežega zraka 32stC / 50 % r.h., maksimalni tlačni padec na dovodu zraka 110 Pa maksimalni tlačni padec na odovodu zraka 110 Pa filtri V napravi sta vgrajena filtra s stopnjo učinkovitosti filtracije na dovodu F7 in F5 ter na odvodu F5. grelnik klimata Grelni element z vodnim prenosnikom toplote narejenim iz bakrenih cevi in zbiralnega kolektorja ter aluminijastih lamel. Minimalne tehnične zahteve za grelni element so: medlamelna razdalja je minimalno 2,0 mm, grelna moč 11,44 kw režim vode 55/45stC hladilnik temperatura klimata vpiha zraka 22stC Hladilni element z vodnim prenosnikom in eliminatorjem vodnih kapljic. Minimalne tehnične zahteve za hladilni element so: medlamelna razdalja je minimalno 2,5 mm, hladilna moč 22,77 kw, temperatura vpiha zraka 18 C. Parni vlažilnik zraka z distributorjem in generatorjem pare: kapaciteta 35 kg/h, električna moč: 26,25kW (3x400V) dušilniki zvoka Dušilca zvoka na dovodu in odvodu zraka: stopnja dušenja 20 db(a) pri 250Hz, nivo hrupa na priključkih naprave proti prostoru do 50 db(a). Stran 104 od 159

105 Naprava se nabavi in montira komplet s pritrdilnim materialom, sifoni in priklopi na kanalske in cevne sisteme Naprava se nabavi in priključi po projektantski izbiri, brez perifernih elementov regulacije, elektrokrmilne omare, regulacijskih ventilov in pogonov, ter električne povezave elementov avtomatike z elektrokrmilno omaro. V ceni postavke je zajeti dvig z avtodvigalom, na višino 15m, ter vnos delov naprave skozi odprtino na stehi, z vsemi spremljajočimi deli in pripravo (utrditev podlage, varovanje...) Ustreza: Tehnična rešitev: Nova Klimageräte tip:hk9/11 (sprejemljive so tudi naprave drugih dobaviteljev kot so Imp Hidria, Wolf, Menerga ) kpl 1 2 Regulacijska oprema klimatske naprave dobava in montaža zajeti v popisu CNS opreme Mikroprocesorski krmilnik; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 14xAI, 12xDI, 6xAO, 8xDO; RJ45 za priklop op. enote; nap. 24VAC Upravljalna in nadzorna posluževalna enota; LCD display; funkcije: pregledovanje vhodno izhodnih vrednosti, nastavitev želenih vrednosti, časovni programi, pregled alarmov in stausov, kabel z RJ45 za priklop na krmilnik Programiranje krmilnika, testiranje vhodno/izhodnih signalov (IQ test), funkcijski zagon (OQ test), nastavitev delovnih in regulacijskih parametrov, shema avtomatike, navodila za uporabnika Ustreza: dobava in montaža zajeti v popisu CNS opreme kpl 1 3 Regulacijska proga grelnika klimata 3.1 Elektronsko regulirana obtočna črpalka za grelnik klimata Obtočna črpalka z mokrim rotorjem, z navojnim priključkom, z ECmotorjem in avtomatskim prilagajanjem zmogljivosti, s serijsko toplotno izolacijo črpalke, skupaj s holandci, spojnim in tesnilnim qv=0,98 m3/h; materialom H=40kPa Pel,max=6585W, 220V/50Hz t = C Ustreza: WILO tip: Stratos 25/16 CAN PN10 ali enakovredno kos Montaža 2p regulacijskega ventila za hidravlično uravnoteženje in regulacijo temperature, z elektromotornim pogonom in merilnimi priključki dobava zajeta v popisu CNS opreme Stran 105 od 159

106 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 4,2 m3/h dimenzija (DN): 25 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene Ustreza: SAUTER tip KTM51225/32 FC20 ali enakovredno samo montaža kos Elektromotorni pogon ventila; zvezni; V, SUT; 24V; 60s, 800N dobava in montaža zajeta v CNS popisu kpl Krogelna pipa Krogelna navojna pipa, PN16, za sisteme s hladilno tekočino C, teflonskim tesnjenjem, vključno z ročico, vijačnim in tesnilnim materialom. DN25 kos Regulacijski ventil Regulacijski ventil s priključki za nastavitev pretoka za uravnovešenje, prednastavitev, meritve pretoka, tlačne razlike in temperature, z funkcijo zapiranja in izpusta, vključno z vijačnim in tesnilnim materialom. Ustreza: Danfoss tip MSVC ali enakovredno DN25 kos Lovilnik nesnage s poševnim sedežem, ohišje iz sive litine, z navojnima priključkoma, s priključkom za praznjenje z vijačnim in tesnilnim materialom. DN25 kos Protipovratni ventil s ravnim sedežem, ohišje iz sive litine, z navojnima priključkoma, vključno z vijačnim in tesnilnim materialom. DN25 kos Termometerbimetalni z merilnim območjem 0/120 C bimetralni termometer v okroglem ohišju premera skale 100mm, območje meritve C, vključno z tulko za uvaritev v cev, vijačnim in tesnilnim materialom. kos Manometer z merilnim območjem 0/6 bar manometer v okroglem ohišju premera 100mm, priključek DN15, območje meriteve 06bar, vključno z umirjevalno cevjo, vijačnim in tesnilnim materialom. kos 2 4 Regulacijska proga hladilnika klimata 4.1 Elektronsko regulirana obtočna črpalka za hladilnik klimata Stran 106 od 159

107 Obtočna črpalka z mokrim rotorjem, z navojnim priključkom, z ECmotorjem in avtomatskim prilagajanjem zmogljivosti, s serijsko toplotno izolacijo črpalke, skupaj s protiprirobnicami, spojnim in tesnilnim materialom qv=2,69 m3/h; H=40kPa Pel,max=140190W, 220V/50Hz t = C Ustreza: WILO tip: Stratos 40/110 CAN PN6/10 ali enakovredno kos Montaža 2p regulacijskega ventila za hidravlično uravnoteženje in regulacijo temperature, z elektromotornim pogonom in merilnimi priključki dobava zajeta v popisu CNS opreme 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 4,2 m3/h dimenzija (DN): 32 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene osebe Ustreza: SAUTER tip KTM51225/32 FC20 ali enakovredno samo montaža kos Elektromotorni pogon ventila; zvezni; V, SUT; 24V; 60s, 800N dobava in montaža zajeta v CNS popisu kpl Krogelna pipa Krogelna navojna pipa, PN16, za sisteme s hladilno tekočino C, teflonskim tesnjenjem, vključno z ročico, vijačnim in tesnilnim materialom. DN40 kos Lovilnik nesnage s poševnim sedežem, ohišje iz sive litine, z navojnima priključkoma, s priključkom za praznjenje z vijačnim in tesnilnim materialom. DN40 kos Protipovratni ventil s ravnim sedežem, ohišje iz sive litine, z navojnima priključkoma, vključno z vijačnim in tesnilnim materialom. DN40 kos Termometerbimetalni z merilnim območjem 0/120 C bimetralni termometer v okroglem ohišju premera skale 100mm, območje meritve C, vključno z tulko za uvaritev v cev, vijačnim in tesnilnim materialom. kos Manometer z merilnim območjem 0/6 bar Stran 107 od 159

108 manometer v okroglem ohišju premera 100mm, priključek DN15, območje meriteve 06bar, vključno z umirjevalno cevjo, vijačnim in tesnilnim materialom. 5 Požarne lopute Pravokotna požarna loputa za ločitev požarnih sektorjev, odporna na ogenj in hladen dim, požarne odpornosti EI 90S po EN , testirana po 13662, s certifikatom ZAG. Sestavljena iz ohišja iz pocinkane pločevine, ki vsebuje sredisnko uležajno lamelo iz kalcijevega silikata, intumescentno požarno tesnilo in termični sprožilni mehanizem s temperaturo proženja 70stC, s pritrdilnimi kotniki za direktno vgradnjo v lahko predelno steno minimalne deneline 100 mm, elekktričnim pogonom in priključno dozo kos 2 Ustreza: IMP KLIMA tip:pl 19/k60/E60/DO/PKL 19 dim: 700x315 kos 2 6 Vrtinčni difuzorji s kvadratno masko Vrtinčni difuzor za dovod zraka s kvadratno vpihovalno masko, z možnostjo nastavitve kota vpiha zraka, izdelan iz jeklene pločevine, kompletno z izolirano priključno komoro z vertikalnim ali stranskim priključkom in regulacijsko loputo, ustrezno pobarvan, za Ustreza: IMP Klima tip OD8/K1/Z/V/M ali enakovredno OD8/K1/Z/V/M vel:600/24 dim. priključka ø250 kos 5 OD8/K1/Z/S/M vel:600/24 dim. priključka ø250 kos 2 7 Jeklena prezračevalna rešetka za dovod zraka Jeklena prezračevalna rešetka za dovod zraka, iz jeklene pločevine, pobarvana s prašno barvo po izbiri arhitekta, kompletno z priključno komoro dimenzije ø158mm, z vertikalnim ali stranskim priključkom in elementom za regulacijo količine zraka, za vgradnjo v spuščeni strop Ustreza: IMP KLIMA tip:jr4/2f ali enakovredno dim: 225x125 kos 2 dim: 325x75 kos 3 dim: 525x75 kos 1 8 Jeklena prezračevalna rešetka za odvod zraka Jeklena prezračevalna rešetka za odvod zraka, iz jeklene pločevine, pobarvana s prašno barvo po izbiri arhitekta, kompletno z priključno komoro dimenzije ø158mm, z vertikalnim ali stranskim priključkom in elementom za regulacijo količine zraka, za vgradnjo v spuščeni strop Ustreza: IMP KLIMA tip:jr3/2f ali enakovredno dim: 225x125 kos 2 Stran 108 od 159

109 dim: 325x75 kos 3 dim: 525x75 kos 1 dim: 525x225 kos 3 dim: 625x125 kos 4 9 Zunanja prezračevalna rešetka na dovodnem kanalu za klimatsko napravo Jeklena zaščitna rešetka, za zaščito odprtin pred dežjem, izdelana iz nosilnega okvirja, prečnih, posebno oblikovanih lamel iz pocinkane pločevine, ter zaščitne pocinkane žične mreže, pritrjena direktno na kanal, vključno z montažnim in tesnilnim material Ustreza: IMP Klima JZR6 ali enakovredno dim: 1600x400 (B2xH2 =1.586x386mm) kos 1 10 Zunanja prezračevalna rešetka na odvodnem kanalu za klimatsko napravo Jeklena zaščitna rešetka, za zaščito odprtin pred dežjem, izdelana iz nosilnega okvirja, prečnih, posebno oblikovanih lamel iz pocinkane pločevine, ter zaščitne pocinkane žične mreže, pritrjena direktno na kanal, vključno z montažnim in tesnilnim material Ustreza: IMP Klima JZR5 ali enakovredno dim: 1000x600 (B2xH2 = 986x386mm) kos 1 11 Prezračevalni pravokotni in okrogli kanali Pravokotni in okrogli zračni kanali iz pocinkane pločevine, vključno s oblikovnimi kosi, nastavitvenimi loputami, revizijskimi odprtinami, obešali ter tesnilnim in montažnim materialom. Min. debelina po EN 1505 (DIN 24190) in sicer: d=0,75 mm za kanale do a = 500 mm, m2 d=0,88 mm za kanale do a = 1000 mm, m2 d=1,13 mm za kanale do a > 1000 mm, m2 kg Toplotna izolacija zračnih kanalov Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 50 C do 105 C, λ=0.037w/mk pri 10 C, kot plošče širine 1m, debeline 19mm vključno z lepilom in lepilnimi trakovi. Ustreza: Armacell tip: AF/Armaflex m Toplotna izolacija zračnih kanalov svežega zraka Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 50 C do 105 C, λ=0.037w/mk pri 10 C, kot plošče širine 1m, debeline 50mm vključno z lepilom in lepilnimi trakovi. Ustreza: Armacell tip: AF/Armaflex m Fleksibilni zračni kanali Fleksibilni zračni kanali kompletno s toplotno izolacijo in z zvočno dušilno sposobnostjo ø250 m1 12 Stran 109 od 159

110 15 Revizijski pokrovi za odprtine za čiščenje Revizijski pokrovi za odprtine za čiščenje dim: 200x200 kos 2 dim: 400x200 kos 4 dim: 600x200 kos 2 dim: 700x200 kos 1 16 Izdelava prebojev skozi strešno konstrukcijo za prehod prezračevalnih kanalov na streho Vključno z lokalno demontažo strešne kritine, predelava podložne podkonstrukcije izvedba menjalnikov, predelava konstrukcije ostrešja na območju prehoda, ter pokrivanje strešne kritine, izvedba vseh pločevinastih obrob, zatesnitev in zaključkov na prezrčevalnih kanalih Ustreza: odprtina velikosti 1,6x0,4m za dovodni in odprtina 1,0x0,6m za odvodni prezračevalni kanal kpl 1 17 PP cev za odvod kondenza iz klimatske naprave PP cev za odvod kondenza iz klimatske naprave, z vsemi fazonskimi kosi, pritrdilinim in montažnim materialom za priklop na obstoječi odvod meteorne vode, vključno z izdelavo utorov v tlaku podstrešja, ki vključuje zarez pas šiirne 10cm, polaganje sloja izolacije po vgradnji cevi in zalitje z betonskim estrihom v min. debelini 5cm. PP ø32 m 8 18 Avtomatski ionski mehčalec vode za generatorja pare obstoječega klimata in novega klimata KN1 Avtomatski ionski mehčalec vode, kompaktni, s časovnim mikroprocesorskim krmilnikom večpotnim ventilom z ditributorjem tlačno posodo iz armiranega polietilena v solniku solnim ventilom smolo močno kislega ionskega izmenjevalca svečnim zaščitnim filtrom; tabletirano s soljo 25 kg vključno z montažo in spuščanjem v pogon Tehnični podatki: dim: 320x500x670mm Volumen ionske smole 10l Volumen tlačne posode 11l Poraba tabletirane soli 2,2 kg/reg pretok 0,040,4 m3/h Kapaciteta 5mol/reg Priključki vstop/izstop DN20 Delovni tlak 2,56bar Delovna temperatura do 40stC; el. prikl.: 220V Ustreza:SANOM tip 2 STE ali enakovredno kpl 1 19 Razvodne cevi za hladno sanitarno vodo, do generatorjev pare Stran 110 od 159

111 Predizolirane večplastne cevi za hladno sanitarno vodo, po DIN 16892/93, skupaj z fitingi za stiskanje, vsem potrebnim montažnim in pritrdilnim materialom, tovarniško toplotno zaščitene s PE penasto gumo debeline 9mm (klasifikacija izolacijskega materiala v skladu z Ustreza: UPONOR UNIPIPE MLCP ali enakovredno DN 15 (d20x2,25 mm) m 20 DN 20 (d25x2,5mm) m 6 20 Zaporna krogelna pipa za sanitarno vodo Zaporna krogelna navojna pipa za sanitarno vodo vključno s ročico, spojnim in tesnilnim materialom. DN15 kos 1 DN20 kos 2 21 PP cev za odvod odpadne vode iz mehčalne naprave PP cev za odvod odpadne vode iz mehčalne naprave, z vsemi fazonskimi kosi, pritrdilinim in montažnim materialom za priklop na obstoječi odvod meteorne vode, vključno z izdelavo utorov v tlaku podstrešja, ki vključuje zarez pas šiirne 10cm, polaganje sloja izolacije po vgradnji cevi in zalitje z betonskim estrihom min. debeline 5cm. PP ø32 m Merjenje in volumenska nastavitev Merjenje in volumska nastavitev dovodnih in odvodnih elementov, količin zraka, umerjanje ventilatorjev, ter nastavljanje smeri vpiha zraka za vse prezračevalne elemente klp Pregled izvedenih del in meritve mikroklime v prostorih Pregled izvedenih del in meritve mikroklime v prostorih (temperatura, vlaga, hitrost, hrup), skladno s pravilnikom o prezračevanju in klimatizaciji stavb (poglavje 3) kpl 1 24 Funkcionalna shema z okvirjem in steklom. kpl 1 25 Funkcijska navodila za obratovanje in vzdrževanje sistema 26 Preizkusno obratovanje kpl 1 kpl 1 27 Ostala dela Pripravljalna dela, zarisovanje, zaključna dela,.splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. pavšal 1 28 Nepredvidena dela Stran 111 od 159

112 Nepredvidena dela, ki zajemajo gradbene posege zaradi umestitev novoprojektirane inštalacije v obstoječi objekt pavšal 1 Skupaj Prezračevanje SPECIALIZIRANA TRGOVINA SISTEM KN1 17. Prezračevanje PROSTORI COPa SISTEM KN2 1 DOVODNO ODVODNA KLIMATSKA NAPRAVA KN2 kompaktna, dvostropna dovodno odvodna klimatska naprava, s visoko učinkovitim rotacijskim rekuperatorjem, za notranjo postavitev Ohišje je sestavljeno iz sten, dna in stropa, ki so medseboj pritrjeni preko nosilnih ter vogalnih profilov. Stene, dno in strop sestavlja dvoslojna pocinkana pločevina z vmesnim slojem toplotne in zvočne izolacije. Za potrebe vzdrževanja naprave so vgrajena tudi vrata iste sestave, ki se odpirajo na vodilih ali se odstranijo. Za lažje odpiranja vrat so vgrajeni tudi ročaji, zaprejo pa se lahko s pomočjo kljuk, ali posebnih zapiral z vijaki. v sekcijah ventilatorjev je vgrajena zaščita proti odpiranju vrat ob delovanju naprave in ob nadtlaku v napravi. Vse sekcije so med seboj zatesnjene z gumi tesnili. Gumijasta tesnila so tudi med vrati in njihovimi odprtinami. Vsi priključki proti kanalski mrežiso opremljeni z fleksibilnimi povezavami. Na zejemu svezega zraka in ob izpuhu zavrženega zraka so vgrajeni regulacijski žaluziji, ki se regulirajo z motornima pogonoma. V sekciji z dvojnim ploščnim rekuperatorjem toplote, hladilnim elemntom in vlažilnim je vgrajen zbiralnik za odvod kondenzata iz nerjevečega jekla z naklonom proti odtoku kondenzata. Hladilni in grelni element sta lahko kanalske izvedbe zaradi lažje montaže. Minimalne tehnični zahteve za ohišje so: specifična gostota izolacije iz mineralne volne je 70 kg/m3, debelina izolacije 50 mm, debelina notranje pločevine 0,7 mm, debelina zunanje pločevine 0,7 mm, razred puščanja ohišja: A, faktor toplotne prehodnost T2; faktor toplotnih Maksimalne dimenzije: dolžina 1.880mm (brez priključkov in toplotnih prenosnikov Širina: mm Višina: mm Maksimalna dolžina ene sekcije je mm Sestava in zaporedje sekcij je razvidno iz tehničnih risb. Stran 112 od 159

113 Obrazec 2 d o v o d n o o d v o d n i v e n t i l a t o r V g r a j e n a s t a p r o s t o t e k o č a c e n t r if u g a l n a d i r e k t n o g n a n a v e n t i l a t o r j a z v i s o k i m a s t o p n j a m a u č i n k o v it o s t i v e n t i l a t o r j a i n e l e k t r o m o t o r j a v š i r š e m o b m o č j u d e l o v a n j a. N j u n a r e g u l a c ij a j e p r e k o i n t e g r i r a n i h f r e k v e n č n i h p r e t v o r n i k o v. Pogonski kolesi sta pritrjeni na ohišje naprave preko fleksibilnih povezav in pod ventilatorjema so vgrajeni vzmetni proti vibracijski podstavki. Minimalne tehnične zahteve za ventilatorja so dovodni ventilator : pretok zraka je m3/h pri zunanjem statičnem tlaku 350 Pa, nazivna moč elektromotorja je : W regulacija preko integriranega frekvenčnega pretvornika, specifična moč mora biti pod W/m3s odvodni ventilator pretok zraka je m3/h pri zunanjem statičnem tlaku 350 Pa, nazivna moč elektromotorja je : W regulacija preko integriranega frekvenčnega pretvornika, specifična moč mora biti pod W/m3s rekuperacijska enota V napravi je vgrajen visoko učinkovit rotacijski rekuperator toplote, ki je narejen iz rotacijskega kolesa iz aluminijastih lamel z higroskopičnim premazom, ki omogoča visoko stopnjo vračanja toplote in vlage. Rotacijsko kolo preko jermena pogona frekvenčno voden elektromotor. Komplet z regulacijskim sklopom in rezervnim jermenom. Minimalne tehnične zahteve za rekuperator toplote so : učinkovitost temperaturne rekuperacije toplote v zimskem režimu delovanja 75%, temperatura in relativna vlažnost svežega zraka 13stC / 90 % r.h., temperatura in relativna vlažnost odtočnega zraka 20stC / 40 % r.h., učinkovitost temperaturne rekuperacije toplote v letnem režimu delovanja 75%, temperatura in relativna vlažnost svežega zraka 32stC / 50 % r.h., temperatura in relativna vlažnost odtočnega zraka 25stC / 60 % r.h., maksimalni tlačni padec na dovodu zraka 150 Pa maksimalni tlačni padec na odovodu zraka 150 Pa filtri V napravi sta vgrajena vrečasta filtra s stopnjo učinkovitosti filtracije F5. grelnik klimata Grelni element z vodnim prenosnikom toplote narejenim iz bakrenih cevi, jeklenega zbiralnega kolektorja ter aluminijastih lamel. Minimalne tehnične zahteve za grelni element so: medlamelna razdalja je minimalno 2,0 mm, minimalna grelna moč 6,6 kw režim vode 55/45stC Stran 113 od 159

114 temperatura vpiha zraka 22stC Hladilni element z vodnim prenosnikom toplote narejenim iz Cu cevi, jeklenega zbiralnega kolektorja ter ALU lamel. Minimalne tehnične zahteve za hladilni element so: medlamelna razdalja je minimalno 2,5 mm, minimalna hladilna moč 8,9 kw, temperatura vpiha zraka 18 C; režim vode 6/14stC, Glikol (30%) Naprava se nabavi in montira komplet s pritrdilnim materialom, sifoni in priklopi na kanalske in cevne sisteme Naprava se nabavi in priključi po projektantski izbiri, brez perifernih elementov regulacije, elektrokrmilne omare, regulacijskih ventilov in pogonov, ter električne povezave elementov avtomatike z elektrokrmilno omaro. V ceni postavke je zajeti dvig z avtodvigalom, na višino 15m, ter vnos naprave skozi odprtino na stehi, z vsemi spremljajočimi deli in pripravo (utrditev podlage, varovanje...) Ustreza: Tehnična rešitev Novenco tip:zcf 11 (sprejemljive so tudi naprave drugih dobaviteljev kot so Imp Hidria, Wolf, Menerga ) kpl 1 2 Regulacijska oprema klimatske naprave dobava in montaža zajeti v popisu CNS opreme Mikroprocesorski krmilnik; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 14xAI, 12xDI, 6xAO, 8xDO; RJ45 za priklop op. enote; nap. 24VAC Upravljalna in nadzorna posluževalna enota; LCD display; funkcije: pregledovanje vhodno izhodnih vrednosti, nastavitev želenih vrednosti, časovni programi, pregled alarmov in stausov, kabel z RJ45 za priklop na krmilnik Programiranje vhodno/izhodnih krmilnika, signalov testiranje (IQ test), funkcijski zagon (OQ test), nastavitev delovnih in regulacijskih parametrov, shema avtomatike, navodila za uporabnika Ustreza: dobava in montaža zajeti v popisu CNS opreme kpl 1 3 Regulacijska proga grelnika klimata 3.1 Elektronsko regulirana obtočna črpalka za grelnik klimata Obtočna črpalka z mokrim rotorjem, z navojnim priključkom, z ECmotorjem in avtomatskim prilagajanjem zmogljivosti, s serijsko toplotno izolacijo črpalke, skupaj s holandci, spojnim in tesnilnim qv=0,79 m3/h; materialom H=40kPa Pel,max=6585W, 220V/50Hz t = C Ustreza: WILO tip: Stratos 25/16 CAN PN10 ali enakovredno kos 1 Stran 114 od 159

115 3.2 Montaža 2p regulacijskega ventila za hidravlično uravnoteženje in regulacijo temperature, z elektromotornim pogonom in merilnimi priključki dobava zajeta v popisu CNS opreme 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 1,1 m3/h dimenzija (DN): 20 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene Ustreza: SAUTER tip KTM51215/20 FC20 ali enakovredno samo montaža kos Elektromotorni pogon ventila; zvezni; V, SUT; 24V; 60s, 800N dobava in montaža zajeta v CNS popisu kpl Krogelna pipa Krogelna navojna pipa, PN16, za sisteme s hladilno tekočino C, teflonskim tesnjenjem, vključno z ročico, vijačnim in tesnilnim materialom. DN25 kos Regulacijski ventil Regulacijski ventil s priključki za nastavitev pretoka za uravnovešenje, prednastavitev, meritve pretoka, tlačne razlike in temperature, z funkcijo zapiranja in izpusta, vključno z vijačnim in tesnilnim materialom. Ustreza: Danfoss tip MSVC ali enakovredno DN25 kos Lovilnik nesnage s poševnim sedežem, ohišje iz sive litine, z navojnima priključkoma, s priključkom za praznjenje z vijačnim in tesnilnim materialom. DN25 kos Protipovratni ventil s ravnim sedežem, ohišje iz sive litine, z navojnima priključkoma, vključno z vijačnim in tesnilnim materialom. DN25 kos Termometerbimetalni z merilnim območjem 0/120 C bimetralni termometer v okroglem ohišju premera skale 100mm, območje meritve C, vključno z tulko za uvaritev v cev, vijačnim in tesnilnim materialom. kos Manometer z merilnim območjem 0/6 bar manometer v okroglem ohišju premera 100mm, priključek DN15, območje meriteve 06bar, vključno z umirjevalno cevjo, vijačnim in tesnilnim materialom. kos 2 Stran 115 od 159

116 4 Regulacijska proga hladilnika klimata 4.1 Elektronsko regulirana obtočna črpalka za hladilnik klimata Obtočna črpalka z mokrim rotorjem, z navojnim priključkom, z ECmotorjem in avtomatskim prilagajanjem zmogljivosti, s serijsko toplotno izolacijo črpalke, skupaj s holandci, spojnim in tesnilnim qv=1,46 m3/h; materialom H=40kPa Pel,max=6585W, 220V/50Hz t = C Ustreza: WILO tip: Stratos 25/16 CAN PN10 ali enakovredno kos Montaža 2p regulacijskega ventila za hidravlično uravnoteženje in regulacijo temperature, z elektromotornim pogonom in merilnimi priključki dobava zajeta v popisu CNS opreme 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 4,2 m3/h dimenzija (DN): 25 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene Ustreza: SAUTER tip KTM51225/32 FC20 SAUTER ali enakovredno samo montaža kos Elektromotorni pogon ventila; zvezni; V, SUT; 24V; 60s, 800N dobava in montaža zajeta v CNS popisu kpl Krogelna pipa Krogelna navojna pipa, PN16, za sisteme s hladilno tekočino C, teflonskim tesnjenjem, vključno z ročico, vijačnim in tesnilnim materialom. DN32 kos Lovilnik nesnage s poševnim sedežem, ohišje iz sive litine, z navojnima priključkoma, s priključkom za praznjenje z vijačnim in tesnilnim materialom. DN32 kos Protipovratni ventil s ravnim sedežem, ohišje iz sive litine, z navojnima priključkoma, vključno z vijačnim in tesnilnim materialom. DN32 kos Termometerbimetalni z merilnim območjem 0/120 C bimetralni termometer v okroglem ohišju premera skale 100mm, območje meritve C, vključno z tulko za uvaritev v cev, vijačnim in tesnilnim materialom. kos Manometer z merilnim območjem 0/6 bar Stran 116 od 159

117 manometer v okroglem ohišju premera 100mm, priključek DN15, območje meriteve 06bar, vključno z umirjevalno cevjo, vijačnim in tesnilnim materialom. kos 2 5 Kanalski aksialni dvohitrostni ventilator za odvod zraka iz strojnice, v prostorih COPa Kanalski aksialni dvohitrostni ventilator, za odvod zraka iz strojnice, z regulatorjem ON/OFF, filterjem v ohišju, vključno s pritrdilnim materialom, Q=300m 3 /h dp=110kpa N=50W/230V Ustreza: Soler&Palau tip: TD 500/160 SILENT + REB 1N + RUCK FV 160 ali enakovredno kpl 1 6 Elektronski regulator pretoka, pravokotnega ohišja Elektronski regulator pretoka, pravokotnega ohišja iz pocinkane jeklene pločevine, s sredinsko nameščeno zrakotesno loputo pravokotne oblike, z talčnim senzorjem in regulacijsko enoto z vgrajenim kompaktnim pogonom, vključno z tesnilnim in pritrdilnim materialom Ustreza: IMP Klima tip: ERP2N/HS25 dim:200x100mm ali enakovredno kpl 1 7 Vrtinčni difuzorji s kvadratno masko Vrtinčni difuzor za dovod zraka s kvadratno vpihovalno masko, z možnostjo nastavitve kota vpiha zraka, izdelan iz jeklene pločevine, kompletno z izolirano priključno komoro z vertikalnim ali stranskim priključkom in regulacijsko loputo, ustrezno pobarvan, za Ustreza: IMP Klima tip OD8/K1/Z/V/M ali enakovredno OD8/K1/Z/V/M vel:600/24 dim. priključka ø250 kos 1 8 Vrtinčni difuzorji Vrtinčni okrogli difuzor za dovod zraka s kvadratno ploščo, primreno za vgradnjo v spuščen strop rasterja 60x60mm, z možnostjo nastavitve kota vpiha zraka, izdelan iz jeklene pločevine, kompletno z izolirano priključno komoro z vertikalnim priključkom in regulacijsko loputo, ustrezno pobarvan Ustreza: IMP Klima tip OD7/KB/Z/S/M ali enakovredno ø160 kos 10 ø200 kos 2 ø250 kos 1 9 Jeklena prezračevalna rešetka za dovod zraka Stran 117 od 159

118 Jeklena prezračevalna rešetka za dovod zraka, iz jeklene pločevine, pobarvana s prašno barvo po izbiri arhitekta, kompletno z priključno komoro dimenzije ø158mm, z vertikalnim ali stranskim priključkom in elementom za regulacijo količine zraka, za vgradnjo v spuščen strop Ustreza: IMP KLIMA tip:jr4/2f ali enakovredno dim: 325x125 kos 2 10 Jeklena prezračevalna rešetka za odvod zraka Jeklena prezračevalna rešetka za odvod zraka, iz jeklene pločevine, pobarvana s prašno barvo po izbiri arhitekta, kompletno z priključno komoro dimenzije ø158mm, z vertikalnim ali stranskim priključkom in elementom za regulacijo količine zraka, za vgradnjo v spuščen strop Ustreza: IMP KLIMA tip:jr3/2f ali enakovredno dim: 325x75 kos 1 dim: 325x125 kos 9 dim: 425x75 kos 3 dim: 525x75 kos 2 dim: 625x125 kos 1 11 Prezračevalni dovodni ventil Prezračevalni ventil za dovod zraka, vključno s pritrdilnim materialom Ustreza: IMP KLIMA tip:pv2 ali enakovredno ø100 kos 1 12 Prezračevalni odvodni ventil Prezračevalni ventil za odvod zraka, vključno s pritrdilnim materialom Ustreza: IMP KLIMA tip:pv1 ali enakovredno ø100 kos 1 13 Zunanja prezračevalna rešetka na dovodnem kanalu za klimatsko napravo Jeklena zaščitna rešetka, za zaščito odprtin pred dežjem, izdelana iz nosilnega okvirja, prečnih, posebno oblikovanih lamel iz pocinkane pločevine, ter zaščitne pocinkane žične mreže, pritrjena direktno na kanal, vključno z montažnim in tesnilnim materialom Ustreza: IMP Klima JZR6 ali enakovredno dim: 1200x400 (B2xH2 =1.186x386mm) kos 1 14 Zunanja prezračevalna rešetka na odvodnem kanalu za klimatsko napravo Jeklena zaščitna rešetka, za zaščito odprtin pred dežjem, izdelana iz nosilnega okvirja, prečnih, posebno oblikovanih lamel iz pocinkane pločevine, ter zaščitne pocinkane žične mreže, pritrjena direktno na kanal, vključno z montažnim in tesnilnim materialom Ustreza: IMP Klima JZR5 ali enakovredno dim: 700x700 (B2xH2 = 686x686mm) kos 1 Stran 118 od 159

119 15 Zunanja prezračevalna rešetka na odvodnem kanalu zavrženega zraka iz strojnice Jeklena zaščitna rešetka, za zaščito odprtin pred dežjem, izdelana iz nosilnega okvirja, prečnih, posebno oblikovanih lamel iz pocinkane pločevine, ter zaščitne pocinkane žične mreže, pritrjena direktno na kanal, vključno z montažnim in tesnilnim materialom, vključno z izdelavo preboja na strehi Ustreza: IMP Klima JZR5 ali enakovredno dim: 150x150(B2xH2 = 136x136mm) kos 1 16 Prezračevalni pravokotni in okrogli kanali Pravokotni in okrogli zračni kanali iz pocinkane pločevine, vključno s oblikovnimi kosi, nastavitvenimi loputami, revizijskimi odprtinami, obešali ter tesnilnim in montažnim materialom. Min. debelina po EN 1505 (DIN 24190) in sicer: d=0,75 mm za kanale do a = 500 mm, m2 d=0,88 mm za kanale do a = 1000 mm, m2 d=1,13 mm za kanale do a > 1000 mm, m2 kg Toplotna izolacija zračnih kanalov Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 50 C do 105 C, λ=0.037w/mk pri 10 C, kot plošče širine 1m, debeline 19mm vključno z lepilom in lepilnimi trakovi. Ustreza: Armacell tip: AF/Armaflex m Toplotna izolacija zračnih kanalov svežega zraka Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 50 C do 105 C, λ=0.037w/mk pri 10 C, kot plošče širine 1m, debeline 50mm vključno z lepilom in lepilnimi trakovi. Ustreza: Armacell tip: AF/Armaflex m Fleksibilni zračni kanali Fleksibilni zračni kanali kompletno s toplotno izolacijo in z zvočno dušilno sposobnostjo ø125 m1 7 ø160 m1 9 ø180 m1 1 ø250 m Revizijski pokrovi za odprtine za čiščenje Revizijski pokrovi za odprtine za čiščenje dim: 100x100 kos 2 dim: 200x200 kos 7 dim: 400x200 kos 2 21 Izdelava prebojev skozi strešno konstrukcijo za prehod prezračevalnih kanalov na streho Stran 119 od 159

120 Vključno z lokalno demontažo strešne kritine, predelava podložne podkonstrukcije izvedba menjalnikov, predelava konstrukcije ostrešja na območju prehoda, ter pokrivanje strešne kritine, izvedba vseh pločevinastih obrob, zatesnitev in zaključkov na prezrčevalnih kanalih Ustreza: odprtina velikosti 1,2x0,4m za dovodni in odprtina 0,7x0,7m za odvodni prezračevalni kanal kpl 1 22 PP cev za odvod kondenza iz klimatske naprave PP cev za odvod kondenza iz klimatske naprave, z vsemi fazonskimi kosi, pritrdilinim in montažnim materialom za priklop na obstoječi odvod meteorne vode, vključno z izdelavo utorov v tlaku podstrešja, ki vključuje zarez pas šiirne 10cm, polaganje sloja izolacije po vgradnji cevi in zalitje z betonskih estrihom debeline min. 5cm PP ø32 m 8 23 Merjenje in volumenska nastavitev Merjenje in volumska nastavitev dovodnih in odvodnih elementov, količin zraka, umerjanje ventilatorjev, ter nastavljanje smeri vpiha zraka za vse prezračevalne elemente klp Pregled izvedenih del in meritve mikroklime v prostorih Pregled izvedenih del in meritve mikroklime v prostorih (temperatura, vlaga, hitrost, hrup), skladno s pravilnikom o prezračevanju in klimatizaciji stavb (poglavje 3) kpl 1 25 Funkcionalna shema z okvirjem in steklom. kpl 1 26 Funkcijska navodila za obratovanje in vzdrževanje sistema 27 Preizkusno obratovanje kpl 1 kpl 1 28 Ostala dela Pripravljalna dela, zarisovanje, zaključna dela,.splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. pavšal 1 29 Nepredvidena dela Nepredvidena dela, ki zajemajo gradbene posege zaradi umestitev novoprojektirane inštalacije v obstoječi objekt pavšal 1 Skupaj Prezračevanje PROSTORI COPa SISTEM KN2 18. Prezračevanje PROSTORI MERILCEV IN ŠTUDENTOV SISTEM KN3 Stran 120 od 159

121 Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo ogrevanja so upoštevana v popisu GO del. Vse postavke vključujejo dobavo, montažo in zagon naprav. Demontaža kanalskega ventilatorja BE 400 na podstrešju (za prezračevanje merilnice in ostalih prostorov v pritličju) Demontaža obstoječega ventilatorja BE 400 vključno z betonskim postavkom in odvodnim kanalom na streho kpl 1 Demontaža zračnih kanalov pod stropom pritličja Demontaža obstoječih zračnih kanalov, vključno z prezračevalnimi elementi, obešalnim in pritrdilnim materialom, razrez na horizontalni in vertikalni transport po objektu, ter prenosom do gradbiščne deponije kg Odvoz odpadnega materiala na deponijo do 30km vključno s plačilom takse kg KOMPAKTNA STROPNA KLIMATSKA NAPRAVA KN3 Kompaktna klimatska naprava za dovod in odvod zraka v izoliranem ohišju, za notranjo postavitev nad spuščenim stropom z bypassom za nočno prezračevanje, z lovilno posodo za kondenz, zapiralnima loputama na dovodu in odvodu zraka. Lovilna posoda in notranjost naprave sta narejena v skladu s higienskimi zahtevami po DIN Maksimalne dimenzije: dolžina 1.980mm Širina: mm Višina: 565 mm dovodno odvodni ventilator dovodni in odvodni TAC ventilator z zvezno regulacijo pretoka, vključuje tudi TAC tiskana vezja za regulacijo ventilatorjev. dovodni ventilator: pretok zraka je m3/h pri zunanjem statičnem tlaku 150 Pa, nazivna moč elelektromotorja je 600 W, dejanska moč ventilatorja 334W; naziven tok ventilatorja : 3,6 odvodni ventilator pretok zraka je m3/h pri zunanjem statičnem tlaku 150 Pa, nazivna moč elelektromotorja je 600 W, dejanska moč ventilatorja 296W; naziven tok ventilatorja : 3,6 A/230V rekuperacijska enota plastični ploščni mejnalnik toplote z visokim izkoristkom, odporen na manjše udarce in kemikalije (detergenti) učinkovitost temperaturne rekuperacije toplote v zimskem režimu delovanja 70 %, učinkovitost temperaturne rekuperacije toplote v zimskem režimu delovanja 70%, temperatura in relativna vlažnost svežega zraka 13stC / 90 % r.h., temperatura in relativna vlažnost odtočnega zraka 20stC / 40 % r.h., Stran 121 od 159

122 učinkovitost temperaturne rekuperacije toplote v letnem režimu delovanja 65%, temperatura in relativna vlažnost svežega zraka 32stC / 50 % r.h., temperatura in relativna vlažnost odtočnega zraka 25stC / 50 % r.h., filtri V napravi sta vgrajena filtra G4. grelnik klimata grelna moč 5,7 kw, režim vode 55/45 C temperatura vpiha zraka 22 C. hladilnik klimata hladilna moč 9,7 kw, režim vode 6/14 C, temperatura vpiha zraka 18 C. Naprava se nabavi in montira komplet s pritrdilnim materialom, sifoni in priklopi na kanalske in cevne sisteme Naprava se nabavi in priključi po projektantski izbiri, brez perifernih elementov regulacije, elektrokrmilne omare, regulacijskih ventilov in pogonov, ter električne povezave elementov avtomatike z elektrokrmilno omaro. Ustreza: Tehnična rešitev DuplexG 3000 BT CHW (sprejemljive so tudi naprave drugih dobaviteljev kot so Imp Hidria, Wolf, Menerga ) kpl 1 2 Regulacijska oprema klimatske naprave dobava in montaža zajeti v popisu CNS opreme Mikroprocesorski krmilnik; kompaktni; prostoprogramabilni; komunikacija CNS (RS485/novaNet); konfiguracija vhodov in izhodov: 14xAI, 12xDI, 6xAO, 8xDO; RJ45 za priklop op. enote; nap. 24VAC Upravljalna in nadzorna posluževalna enota; LCD display; funkcije: pregledovanje vhodno izhodnih vrednosti, nastavitev želenih vrednosti, časovni programi, pregled alarmov in stausov, kabel z RJ45 za priklop na krmilnik Programiranje krmilnika, testiranje vhodno/izhodnih signalov (IQ test), funkcijski zagon (OQ test), nastavitev delovnih in regulacijskih parametrov, shema avtomatike, navodila za uporabnika Ustreza: dobava in montaža zajeti v popisu CNS opreme kpl 1 3 Regulacijska proga grelnika klimata 3.1 Elektronsko regulirana obtočna črpalka za grelnik klimata Obtočna črpalka z mokrim rotorjem, z navojnim priključkom, z ECmotorjem in avtomatskim prilagajanjem zmogljivosti, s serijsko toplotno izolacijo črpalke, skupaj s holandci, spojnim in tesnilnim qv=0,49 m3/h; materialom H=40kPa Pel,max=6585W, 220V/50Hz t = C Ustreza: WILO tip: Stratos 25/16 CAN PN10 ali enakovredno kos 1 Stran 122 od 159

123 3.2 Montaža 2p regulacijskega ventila za hidravlično uravnoteženje in regulacijo temperature, z elektromotornim pogonom in merilnimi priključki dobava zajeta v popisu CNS opreme 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 1,1 m3/h dimenzija (DN): 20 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene osebe Ustreza: SAUTER tip KTM51215/20 FC20 ali enakovredno samo montaža kos Elektromotorni pogon ventila; zvezni; V, SUT; 24V; 60s, 800N dobava in montaža zajeta v CNS popisu kpl Krogelna pipa Krogelna navojna pipa, PN16, za sisteme s hladilno tekočino C, teflonskim tesnjenjem, vključno z ročico, vijačnim in tesnilnim materialom. DN20 kos Regulacijski ventil Regulacijski ventil s priključki za nastavitev pretoka za uravnovešenje, prednastavitev, meritve pretoka, tlačne razlike in temperature, z funkcijo zapiranja in izpusta, vključno z vijačnim in tesnilnim materialom. Ustreza: Danfoss tip MSVC ali enakovredno DN20 kos Lovilnik nesnage s poševnim sedežem, ohišje iz sive litine, z navojnima priključkoma, s priključkom za praznjenje z vijačnim in tesnilnim materialom. DN20 kos Protipovratni ventil s ravnim sedežem, ohišje iz sive litine, z navojnima priključkoma, vključno z vijačnim in tesnilnim materialom. DN20 kos Termometerbimetalni z merilnim območjem 0/120 C bimetralni termometer v okroglem ohišju premera skale 100mm, območje meritve C, vključno z tulko za uvaritev v cev, vijačnim in tesnilnim materialom. kos Manometer z merilnim območjem 0/6 bar manometer v okroglem ohišju premera 100mm, priključek DN15, območje meriteve 06bar, vključno z umirjevalno cevjo, vijačnim in tesnilnim materialom. kos 2 Stran 123 od 159

124 4 Regulacijska proga hladilnika klimata 4.1 Elektronsko regulirana obtočna črpalka za hladilnik klimata Obtočna črpalka z mokrim rotorjem, z navojnim priključkom, z ECmotorjem in avtomatskim prilagajanjem zmogljivosti, s serijsko toplotno izolacijo črpalke, skupaj s holandci, spojnim in tesnilnim qv=1,36 m3/h; materialom H=40kPa Pel,max=6585W, 220V/50Hz t = C Ustreza: WILO tip: Stratos 25/16 CAN PN10 ali enakovredno kos Montaža 2p regulacijskega ventila za hidravlično uravnoteženje in regulacijo temperature, z elektromotornim pogonom in merilnimi priključki dobava zajeta v popisu CNS opreme 2p regulacijski ventil za hidravlično uravnoteženje in regulacijo temperature; z merilnimi priključki; max. pretok (qmax): 4,2 m3/h dimenzija (DN): 25 komplet z priključnimi spoji; komplet z prvo nastavitvijo pretoka na objektu s strani pooblaščene osebe Ustreza: SAUTER tip KTM51225/32 FC20 ali enakovredno samo montaža kos Elektromotorni pogon ventila; zvezni; V, SUT; 24V; 60s, 800N dobava in montaža zajeta v CNS popisu kpl Krogelna pipa Krogelna navojna pipa, PN16, za sisteme s hladilno tekočino C, teflonskim tesnjenjem, vključno z ročico, vijačnim in tesnilnim materialom. DN32 kos Lovilnik nesnage s poševnim sedežem, ohišje iz sive litine, z navojnima priključkoma, s priključkom za praznjenje z vijačnim in tesnilnim materialom. DN32 kos Protipovratni ventil s ravnim sedežem, ohišje iz sive litine, z navojnima priključkoma, vključno z vijačnim in tesnilnim materialom. DN32 kos Termometerbimetalni z merilnim območjem 0/120 C bimetralni termometer v okroglem ohišju premera skale 100mm, območje meritve C, vključno z tulko za uvaritev v cev, vijačnim in tesnilnim materialom. kos Manometer z merilnim območjem 0/6 bar Stran 124 od 159

125 manometer v okroglem ohišju premera 100mm, priključek DN15, območje meriteve 06bar, vključno z umirjevalno cevjo, vijačnim in tesnilnim materialom. 5 Dušilniki zvoka Dušilik zvoka, medprostorski, za vgradnjo v glavni kanal na dovodu in odvodu zraka za klimatsko napravo, vključno z montažnim materialom. stopnja dušenja Lwa= 10 db(a) pri 250Hz, kos 2 Ustreza: IMP Klima tip:mdz 1 ali enakovredno dim: 310x/415 L=500 kos 2 6 Vrtinčni difuzorji Vrtinčni okrogli difuzor za dovod zraka s kvadratno ploščo, primreno za vgradnjo v spuščen strop rasterja 60x60mm, z možnostjo nastavitve kota vpiha zraka, izdelan iz jeklene pločevine, kompletno z izolirano priključno komoro z vertikalnim priključkom in regulacisko loputo, ustrezno pobarvan Ustreza: IMP Klima tip OD7/KB/Z/S/M ali enakovredno ø200 kos 1 7 Jeklena prezračevalna rešetka za dovod zraka Jeklena prezračevalna rešetka za dovod zraka, iz jeklene pločevine, pobarvana s prašno barvo po izbiri arhitekta, kompletno z priključno komoro dimenzije ø158mm, z vertikalnim ali stranskim priključkom in elementom za regulacijo količine zraka, za vgradnjo v spuščen strop Ustreza: IMP KLIMA tip:jr4/2f ali enakovredno dim: 325x125 kos 2 dim: 625x125 kos 2 8 Jeklena prezračevalna rešetka za odvod zraka Jeklena prezračevalna rešetka za odvod zraka, iz jeklene pločevine, pobarvana s prašno barvo po izbiri arhitekta, kompletno z priključno komoro dimenzije ø158mm, z vertikalnim ali stranskim priključkom in elementom za regulacijo količine zraka, za vgradnjo v spuščen strop Ustreza: IMP KLIMA tip:jr3/2f ali enakovredno dim: 325x125 kos 2 dim: 625x125 kos 2 9 Prezračevalni dovodni ventil Prezračevalni ventil za dovod zraka, vključno s pritrdilnim materialom Ustreza: IMP KLIMA tip:pv2 ali enakovredno ø100 kos 1 10 Prezračevalni odvodni ventil Prezračevalni ventil za odvod zraka, vključno s pritrdilnim materialom Stran 125 od 159

126 Ustreza: IMP KLIMA tip:pv1 ali enakovredno ø100 kos 1 11 Zunanja fasadna okrogla prezračevalna rešetka na dovodnem kanalu za klimatsko napravo Jeklena zaščitna rešetka, za zaščito odprtin pred dežjem, izdelana iz nosilnega okvirja, prečnih, posebno oblikovanih lamel iz pocinkane pločevine, ter zaščitne pocinkane žične mreže, pritrjena direktno na steno, vključno z montažnim in tesnilnim materialom Ustreza: IMP Klima OZR1/A/RAL 9010 ali enakovredno dim: ø500 kos 1 12 Zunanja prezračevalna rešetka na odvodnem kanalu za klimatsko napravo Jeklena zaščitna rešetka, za zaščito odprtin pred dežjem, izdelana iz nosilnega okvirja, prečnih, posebno oblikovanih lamel iz pocinkane pločevine, ter zaščitne pocinkane žične mreže, pritrjena direktno na kanal, vključno z montažnim in tesnilnim materialom, vključno z izdelavo preboja na strehi Ustreza: IMP Klima JZR5 ali enakovredno dim: 400x600 (B2xH2 = 386x586mm) kos 1 13 Prezračevalni pravokotni in okrogli kanali Pravokotni in okrogli zračni kanali iz pocinkane pločevine, vključno s oblikovnimi kosi, nastavitvenimi loputami, revizijskimi odprtinami, obešali ter tesnilnim in montažnim materialom. Min. debelina po EN 1505 (DIN 24190) in sicer: d=0,75 mm za kanale do a = 500 mm, m2 d=0,88 mm za kanale do a = 1000 mm, m2 d=1,13 mm za kanale do a > 1000 mm, m2 kg Toplotna izolacija zračnih kanalov Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 50 C do 105 C, λ=0.037w/mk pri 10 C, kot plošče širine 1m, debeline 19mm vključno z lepilom in lepilnimi trakovi. Ustreza: Armacell tip: AF/Armaflex m Toplotna izolacija zračnih kanalov svežega zraka Toplotna penasta izolacija na bazi sintetičnega kavčuka z zaprtocelično strukturo, za temperature 50 C do 105 C, λ=0.037w/mk pri 10 C, kot plošče širine 1m, debeline 50mm vključno z lepilom in lepilnimi trakovi. Ustreza: Armacell tip: AF/Armaflex m Fleksibilni zračni kanali Fleksibilni zračni kanali kompletno s toplotno izolacijo in z zvočno dušilno sposobnostjo Stran 126 od 159

127 ø250 m PP cev za odvod kondenza iz klimatske naprave PP cev za odvod kondenza iz klimatske naprave, z vsemi fazonskimi kosi, za priklop na obstoječi odvod meteorne vode, z vsem pritrdilinim in montažnim materialom PP ø32 m 3 18 Merjenje in volumenska nastavitev Merjenje in volumska nastavitev dovodnih in odvodnih elementov, količin zraka, umerjanje ventilatorjev, ter nastavljanje smeri vpiha zraka za vse prezračevalne elemente klp Pregled izvedenih del in meritve mikroklime v prostorih Pregled izvedenih del in meritve mikroklime v prostorih (temperatura, vlaga, hitrost, hrup), skladno s pravilnikom o prezračevanju in klimatizaciji stavb (poglavje 3) kpl 1 20 Funkcionalna shema z okvirjem in steklom. kpl 1 21 Funkcijska navodila za obratovanje in vzdrževanje sistema 22 Preizkusno obratovanje kpl 1 kpl 1 23 Ostala dela Pripravljalna dela, zarisovanje, zaključna dela,.splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. pavšal 1 24 Nepredvidena dela Nepredvidena dela, ki zajemajo gradbene posege zaradi umestitev novoprojektirane inštalacije v obstoječi objekt pavšal 1 Skupaj Prezračevanje PROSTORI MERILCEV IN ŠTUDENTOV SISTEM KN3 19. Prezračevanje SANITARIJ V COPu Izdelava različnih utorov, prebojev, odprzin in ostala gradbena dela v zvezi z inštačacijo 1 ogrevanja so upoštevana v popisu GO del. Vse postavke vključujejo dobavo, montažo in zagon naprav. Prezračevalni odvodni ventil Prezračevalni ventil za odvod zraka, vključno s pritrdilnim materialom Ustreza: IMP KLIMA tip:pv1 ali enakovredno ø100 kos 5 2 Prezračevalna vratna rešetka Aluminijasta izenačevalna vratna rešetka, komplet s pritrdilnim materialom Stran 127 od 159

128 Ustreza: IMP Klima AR4P ali enakovredno dim: 325x75 kos 1 dim: 325x125 kos 2 3 Prezračevalni pravokotni in okrogli kanali Pravokotni in okrogli zračni kanali iz pocinkane pločevine, vključno s oblikovnimi kosi, nastavitvenimi loputami, revizijskimi odprtinami, obešali ter tesnilnim in montažnim materialom. Min. debelina po EN 1505 (DIN 24190) in sicer : d=0,75 mm za kanale do a = 500 mm, m2 d=0,88 mm za kanale do a = 1000 mm, m2 d=1,13 mm za kanale do a > 1000 mm, m2 kg 45 4 Toplotna izolacija zračnih kanalov Toplotna izolacija zračnih kanalov s parazapornim materialom iz sintetičnega kavčuka z zaprto celično strukturo, debeline 19mm (l<0,04), kompletno z montažnim materialom m Priklop novih prezračevalnih odvodnih kanalov na obstoječi odvod Priklop novih prezračevalnih odvodnih kanalov na obstoječi odvod, z vsem pritrdilinim in montažnim materialom kpl 1 6 Merjenje in volumenska nastavitev Merjenje in volumska nastavitev dovodnih in odvodnih elementov, količin zraka, umerjanje ventilatorjev, ter nastavljanje smeri vpiha zraka za vse prezračevalne elemente klp 5 7 Pregled izvedenih del in meritve mikroklime v prostorih Pregled izvedenih del in meritve mikroklime v prostorih (temperatura, vlaga, hitrost, hrup), skladno s pravilnikom o prezračevanju in klimatizaciji stavb (poglavje 3) 8 Preizkusno obratovanje kpl 1 kpl 1 9 Ostala dela Pripravljalna dela, zarisovanje, zaključna dela,.splošni, manipulativni in transportni stroški, pospravljanje in prevoz odpadkov na deponijo. pavšal 1 10 Nepredvidena dela Nepredvidena dela, ki zajemajo gradbene posege zaradi umestitev novoprojektirane inštalacije v obstoječi objekt pavšal 1 Skupaj Prezračevanje SANITARIJ V COPu Stran 128 od 159

129 F NOTRANJA OPREMA F SKUPNA REKAPITULACIJA NOTRANJA F1 Skupaj NOTRANJA OPREMA LEKARNA 0,00 F2 Skupaj NOTRANJA OPREMA COP 0,00 Skupaj gradbena dela LEKARNA in COP 0,00 F1 REKAPITULACIJA STROŠKOV NOTRANJA OPREMA LEKARNA 0. Demontažna dela in odvozi opreme 0,00 1. Vetrolov 0,00 2. Specializirana prodajalna 0,00 3. Kabina I 0,00 4. Kabina II 0,00 5. Prostor za administrativno delo 0,00 6. Pisarna vodje 0,00 7. Inženirji 0,00 8. Skladišče 0,00 9. Tehnika, sistemski predali 0, Svetila 0, Transport, zavarovanje in montaža 0, Elektronsko označevanje cen 0,00 SKUPAJ NOTRANJA OPREMA LEKARNA 0,00 Splošni opis za izvajalce del Vsak ponudnik opreme je dolžan ob ponudbi pregledati celoten projekt notranje opreme. V primeru kakršnekoli nejasnosti se je pred izdelavo ponudbe potrebno pogovoriti s projektantom. Cene formirajte za gotove elemente z vsemi zaključki, finalnimi obdelavami in vsem okovjem. Ročaji so tipski npr. Rujz design, po izbiri projektanta, okovje je tipsko. Vse mere je potrebno preveriti na objektu. Za vse aparature, ki se vgrajujejo v lesene elemente je potrebno preveriti dimenzije na licu mesta. Za vse materiale je potrebno narediti vzorce in pridobiti potrditev projektanta. Vse police v elementih, steklene oz. lesene, so premične. Kovina je prašno lakirana z epoksi smolami RAL 9006, Aluminium weis. Okovje je visokokakovostno. Odmične spone so npr. Blum, sistem Clip. Vsi elementi, ki stojijo na tleh so opremljeni z drsniki in zaščitni prd vlago Stran 129 od 159

130 Fiksni predalniki in predalniki na kolesih so opremljeni s centralnim zaklepanjem in npr. Häfele predalom za drobni pribor, art Pohištvo bo izdelano v iveralu Kaindl po izbiri projektanta. Vsi prednji robovi korpusov (odprtih in zaprtih omar) in polic ter robovi front so oblepljeni z ABS nalimki in kroženi v radiju 2 mm. Vsi panoji in stranice vitrin so sestavljene brez vidnih robov, po robovih oblepljene z ABS nalimki, širine mm. Obloge stebrov bodo izdelane iz mediapana, lakirane s pokrivnim PU lakom po izboru arhitekta. Površinsko bodo obdelane s kakovostnimi, brezformaldehidnimi PU laki, z do 20% sijaja. Vidni deli pohištva morajo biti 3 lakirani, z vmesnim brušenjem gr. 280 in s predhodnim brušenjem gr Vse steklo v pohištvu je jedkano, kaljeno. Predali so sistemski, npr. Willach, opremljeni z notranjimi delilci. O Demontažna dela in odvozi opreme 1 Demontaža obstoječega izdajnega pulta, dim cm in odvoz na deponijo kpl 1 1 Demontaža obstoječega retropulta, dim cm in odvoz na deponijo. kpl 1 1 Demontaža pisalne mize, dim cm in visečih omaric, dim cm in odvoz na deponijo. kpl 1 1 Demontaža obstoječe kotne pisalne mize, dim cm, z izvlečno mizo in predalnikom na kolesih ter prenos na novo lokacijo. kpl 1 1 Ostala dela Demontaža niza omaric, dim cm, s policami in vrati ter prenos na novo lokacijo. kpl 1 6 Demontaža omare, dim cm, s policami in vrati ter prenos na novo lokacijo. kpl 1 0,00 0,00 7 Demontaža niza visečih omaric, dim cm, s policami ter prenos na novo lokacijo. kpl 1 0,00 0,00 8 Demontaža obstoječe mini kuhinje, dim cm ter prenos na novo lokacijo. kpl 1 0,00 0,00 9 Demontaža obstoječega niza omar, dim cm, s policami in vrati ter prenos na novo lokacijo. kpl 1 0,00 0,00 Stran 130 od 159

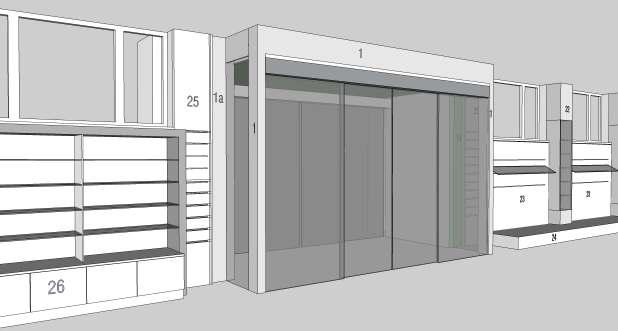

131 Skupaj demontažna dela in odvozi opreme 0,00 1 Vetrolov 1, 1a 1 1a Obloga kovinske konstrukcije vetrolova: obloge stebrov, dim. (2 ) cm, vertikalna stropna obloga nad vhodom, dim cm in vertikalni bočni oblogi, dim cm; vse na ustrezni podkonstrukciji, brez vidnih pritrditev. kpl 1 0,00 0,00 Obloga dim. (2 ) cm na ustrezni podkonstrukciji. kpl 1 0,00 0,00 Skupaj vetrolov 0,00 2 Specializirana prodajalna 1, 2, 3 Stran 131 od 159

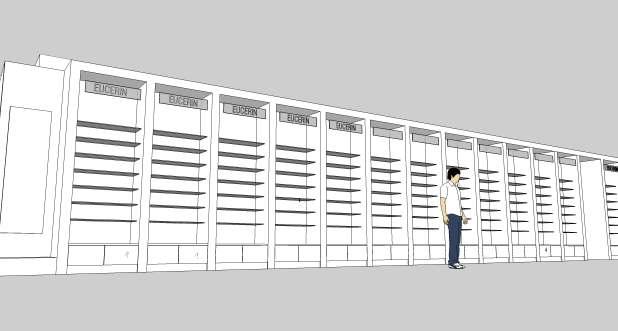

132 1 Vitrina, dim cm: V spodnjem delu je korpus za vgradnjo 7 sistemskih predalov, dim cm, z ličnicami z ročaji, zaključen s krovno ploščo, nad njim so 3 prestavljive, steklene jedkane police. Zgoraj je vitrina zaključena s horizontalno in vertikalno stropno masko, za katero je montirana fluo svetilka. S stropa je na RF pletenicah, z obešalnim okovjem, obešen reklamni napis na stekleni plošči, dim cm. Posamezne črke napisa so izrezane iz srebrne folije. Stranici sta debeline 12 cm, sestavljeni brez vidnih robov, spredaj prelepljeni s 120 mm širokim ABS nalimkom. kpl 1 0,00 0,00 1a Obloga do obstoječega retropulta, dim cm, na ustrezni podkonstrukciji. kpl 1 0,00 0,00 2 Vitrina, dim cm: V spodnjem delu je korpus za vgradnjo 2 7 sistemskih predalov, dim cm, z ličnicami z ročaji, zaključen s krovno ploščo, nad njim so 3 prestavljive, steklene jedkane police. Zgoraj je vitrina zaključena s horizontalno in vertikalno stropno masko, za katero je montirana fluo svetilka. S stropa je na RF pletenicah, z obešalnim okovjem, obešen reklamni napis na stekleni plošči, dim cm. Posamezne črke napisa so izrezane iz srebrne folije. Stranice so debeline 12 cm, sestavljene brez vidnih robov, spredaj prelepljene s 120 mm širokim ABS nalimkom. kpl 2 0,00 0,00 Stran 132 od 159

133 3 Vitrina, dim cm: V spodnjem delu je korpus za vgradnjo 2 sistemskih predalov, dim cm, z ličnicama z ročaji, zaključen s krovno ploščo, nad njim je 7 prestavljivih, steklenih jedkanih polic. Zgoraj je vitrina zaključena s horizontalno in vertikalno stropno masko, za katero je montirana fluo svetilka. S stropa je na RF pletenicah, z obešalnim okovjem, obešen reklamni napis na stekleni prozorni plošči, dim cm. Posamezne črke napisa so izrezane iz srebrne folije. Stranice so debeline 12 cm, sestavljene brez vidnih robov, spredaj prelepljene s 120 mm širokim ABS nalimkom. kpl 2 0,00 0, Vitrina, dim cm: V spodnjem delu je korpus za vgradnjo 2 sistemskih predalov, dim cm, z ličnicama z ročaji, zaključen s krovno ploščo, nad njim je 7 prestavljivih, steklenih jedkanih polic. Zgoraj je vitrina zaključena s horizontalno in vertikalno stropno masko, za katero je montirana fluo svetilka. S stropa je na RF pletenicah, z obešalnim okovjem, obešen reklamni napis na stekleni prozorni plošči, dim cm. Posamezne črke napisa so izrezane iz srebrne folije. Stranice so debeline 12 cm, sestavljene brez vidnih robov, spredaj prelepljene s 120 mm širokim ABS nalimkom. kpl 12 0,00 0,00 5, 6, 7, Stran 133 od 159

134 5 Razstavni podij, dim cm, s hrbtiščem 70x8,0x270cm na katerega je pritrjen tipski pano iz perforirane, prašno barvane pločevine RAL 9006 (kot npr. proizvajalec VKF Renzel) dim 60x160x4cm za stensko montažo. kpl 1 0,00 0,00 6 Omara za euro hidrant, dim. 86, cm, z dvokrilnimi vrati in z zrcalom prilepljenim na vrata. kos 1 0,00 0,00 7 Vitrina, skupne dim. 352, cm, s stranicami debeline 12cm, ki so sestavljene brez vidnih robov, spredaj prelepljene s 120 mm širokim ABS nalimkom. Vitrina je predeljena v 3 polja dim cm. Vsa tri polja imajo spodaj omarice s policami in vrati, zaključene so s krovno ploščo, nad omaricami pa so vitrine z z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi FlexiSlot. Levo polje vitrine je zaprto z dvokrilnimi steklenimi vrati s ključavnico. V stropu vitrine, izza stropne zapore, so nameščene flu svetilke. kpl 1 0,00 0,00 8, 9, 10, 11 Stran 134 od 159

135 8 Omara za elektro omarico, dim cm, z dvokrilnimi vrati. kos 1 0,00 0,00 9 Vitrina, skupne dim. 206, cm, s stranicami debeline 12cm, ki so sestavljene brez vidnih robov, spredaj prelepljene s 120 mm širokim ABS nalimkom. Vitrina ima spodaj 3 korpuse s po tremi predali, zaključene s krovno ploščo, nad njo pa so vitrine z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi FlexiSlot, zaprte z dvokrilnimi drsnimi steklenimi vrati s ključavnico. V stropu vitrine, izza stropne zapore, so nameščene flu svetilke. kpl 1 0,00 0,00 10 Razstavni podij, dim cm, s hrbtiščem 62 8,0 270 cm na katerega je pritrjen tipski pano iz perforirane, prašno barvane pločevine RAL 9006 (kot npr. proizvajalec VKF Renzel) dim cm za stensko montažo. kpl 1 0,00 0,00 11 Vitrina, skupne dim cm, s stranicami debeline 12 cm, ki so sestavljene brez vidnih robov, spredaj prelepljene s 120 mm širokim ABS nalimkom. Vitrina ima spodaj omarico s policami in vrati, omarica je zaključena s krovno ploščo, nad njo pa so vitrine z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi FlexSlot. Strop vitrine je odprt, za stropno zaporo kpl 1 0,00 0,00 12 Stran 135 od 159

136 12 Vitrino, skupne dim cm, obkroža portal širine 30 cm, spojen pod kotom 45, na ustrezni podkonstrukciji. Spodnji del vitrine tvori 12 korpusov dim. 80x60x42cm z dvema predaloma in krovno ploščo, ter 4 korpusi 80x60x90cm s 4 predali, nad temi korpusi pa so 4 korpusi dim. 80x60x134,5cm s po dvema izvlečnima boksoma. Nad korpusi je hrbtišče z ojačano podkonstrukcijo, v katerega so vgrajene steklene police ali pa je nanj pritrjen tipski pano iz perforirane, prašno barvane pločevine RAL 9006 (kot npr. proizvajalec VKF Renzel) dim cm za stensko montažo. Strop vitrine oz. posameznega regala je odprt, vse je osvetljeno s flu svetilko, vgrajeno na ustrezno podkonstrukcijo, skrito za stropno zaporo. kpl 1 0,00 0,00 13, 14, 15 Stran 136 od 159

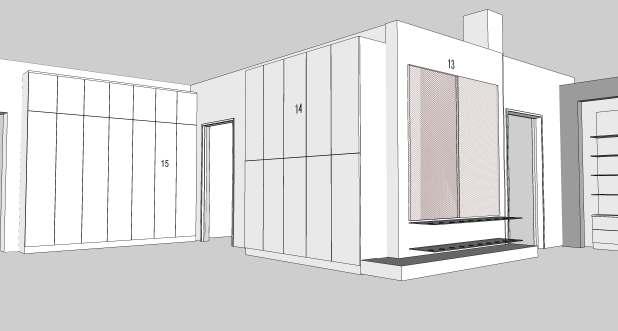

137 13. Razstavni prostor za bergle in palice, dim cm, sestavlja hrbet, dim cm, z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi FlexSlot. Pod njim sta 2 v hrbtišče konzolno vpeti stekleni polici s perforacijami r=2,5 cm s središčno razdaljo 20 cm. Spodaj je in podij, višine 15 cm, zgornja ploskev je prelepljena z 2 mm vinil oblogo po kpl 1 0,00 0,00 14 Niz omar na 10 cm visokem podnožju, dim cm, s policami in vrati s ključavnicami. kpl 1 0,00 0,00 14a Niz nastavkov omar, dim cm, s policami in vrati s ključavnicami. kpl 1 0,00 0,00 15 Niz omar, dim cm, s policami in vrati s klučavnicami. kpl 1 0,00 0,00 15a Niz nastavkov omar, dim cm, s policami, vrati in stropno zaporo. kpl 1 0,00 0,00 16 Niz odprtih omar, dim cm, s policami. kpl 1 0,00 0,00 16a Niz odprtih nastavkov omar, dim cm, s policami, vrati in stropno zaporo. kpl 1 0,00 0,00 17, 18, Retropult sestavlja niz korpusov za vgradnjo 4 stolpov po 5 sistemskih predalov, dim cm, z ličnicami z ročaji, s krovno ploščo debeline 30 mm, s stranicama debeline 40 mm. Nad njim je niz odprtih polic, dim cm, s prestavljivimi steklenimi jedkanimi policami in stropno zaporo, za katero je po celi dolžini vgrajen neprekinjen svetlobni kpl 1 0,00 0,00 Stran 137 od 159

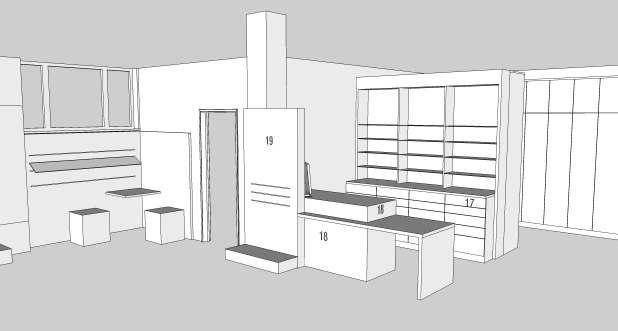

138 18 Izdajni pult, dim cm, sestavljajo izdajno mesto za invalide s ploščo in stranico debeline 40 mm, spojenima pod kotom 45, z ojačitveno mostiščno konstrukcijo iz kovinskih pohištvenih profilov, 2 korpusa za sistemske predale z ličnicami z ročaji in omarica, delno zaprta z vrati, s prostorom za računalnik, predal za denar in koš za odpadke, vse na 10 cm podnožju. Pultna plošča je debeline 30 mm. Plošča izdajnega mesta za invalide se neprekinjeno (v enem kosu) nadaljuje v odlagalno polico, dim cm. 19 Razstavni prostor za palice, dim cm, sestavlja hrbet, debeline 8 cm, sestavljen brez vidnih robov (robovi so prelepljeni s 140mm širokim ABS nalimkom), z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi FlexiSlot. Pod njimi sta 2, v hrbtišče konzolno vpeti stekleni polici, s perforacijami r=2,5cm s središčno razdaljo 20cm. Spodaj je in podij, višine 15 cm, sestavljen brez vidnih robov. Hrbtišče se nadaljuje v dvostransko oblogo stebra dim cm. kpl 1 0,00 0,00 kpl 1 0,00 0,00 20, 21, 22, 23, 24, Mizica s stekleno, kaljeno, peskano ploščo, debeline 10mm, ki je nevidno nalepljena na RF podnožje. Dim cm, višina 75 cm. Talna plošča je kvadratne oblike, steblo ovalno, stik med njima je oster, skupaj z 2 taburejema dim. cca cm. kpl 1 0,00 0,00 21 Stenska oblogarazstavni pano, dim , cm, s horizontalno vgrajenimi 4 profili za zatikanje, npr. Sch. dolžine 117,5, oz. 180 cm. kpl 1 0,00 0,00 Stran 138 od 159

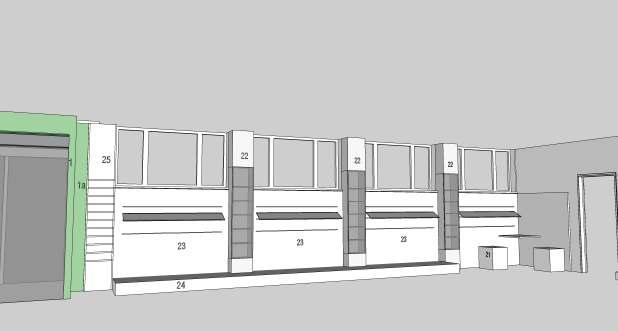

139 22 Zaprta, deloma zasteklena vitrina, dim 30x46x175cm, na 45cm visokem, polnem podnožju in s 70cm visoko stropno zaporo. Vitrina je zasteklena s treh strani in opremljena s krilnimi vrati s ključavnico. Zastekleni del vitrine je opremljen s 5 premičnimi, steklenimi policami. V stropu vitrine je točkovna svetilka led downlight 7,5W kpl 1 0,00 0,00 22a Odprta vitrina, dim 30x46x175cm, na 45cm visokem, polnem podnožju in s 70cm visoko stropno zaporo. Vitrina je zasteklena s treh strani in opremljena s krilnimi vrati s ključavnico. Zastekleni del vitrine je opremljen s 5 premičnimi, steklenimi policami. V stropu vitrine je točkovna svetilka led downlight 7,5W kpl 2 0,00 0,00 23 Stenska oblogarazstavni pano, dim cm, z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi Flexi Slot. kpl 4 0,00 0,00 24 Razstavni podij, dim cm, sestavljen brez vidnih robov. (robovi so prelepljeni s 150 mm širokim ABS nalimkom) kpl 1 0,00 0,00 25 Razstavni pano, dim cm, z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi Flexi Slot in stranskimi zaporami širine cm (v predelu okenske špalete) kpl 7 0,00 0,00 26 Stran 139 od 159

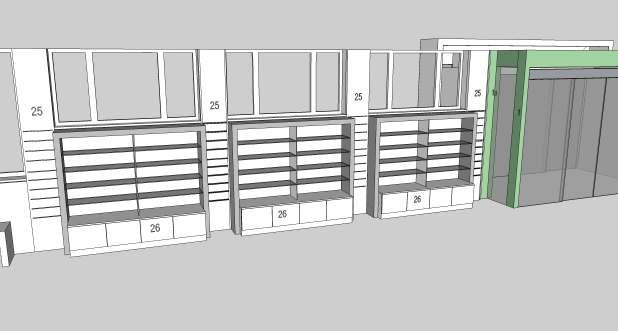

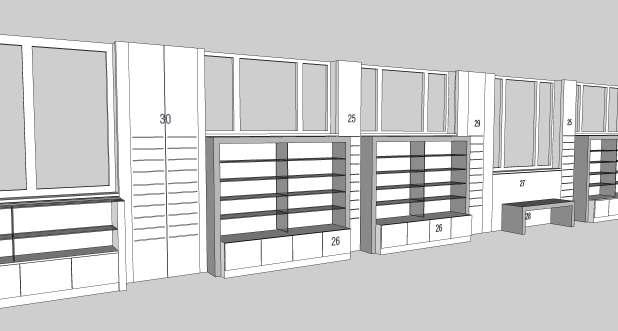

140 26 Vitrino, na 10cm podnožju, dim cm, obkroža portal širine 8 cm, spojen pod kotom 45. Spodnji del vitrine tvori s krilnimi varti in ključavnico zaprt korpus dim cm, s krovno ploščo. Nad korpusi je z steklenimi, drsnimi vrati zaprt del vitrine, dim cm s po 4 steklenimi policami, z vmesnimi vertikalnimi, steklenimi stranicami. 26a Vitrino, na 10cm podnožju, dim cm, obkroža portal širine 8 cm, spojen pod kotom 45. Spodnji del vitrine tvori s krilnimi varti in ključavnico zaprt korpus dim cm, s krovno ploščo. Nad korpusi je odprtt del vitrine, dim cm s po 4 steklenimi policami, z vmesnimi vertikalnimi, steklenimi stranicami. kpl 2 0,00 0,00 kpl 3 0,00 0,00 27, 28, 29, Stenska obloga, dim cm kos 1 0,00 0,00 28 Klop, dim cm, stranici in sedežni del so iz elementov debeline 80 mm, spojeni pod kotom 45. kos 2 0,00 0,00 29 Razstavni pano, dim cm, z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi Flexi Slot. Pano ima v predelu okenske špalete stranski zapori širine cm kpl 1 0,00 0,00 30 Kot pozicija 29, samo dim. 109, cm kos 1 0,00 0,00 31, 32 Stran 140 od 159

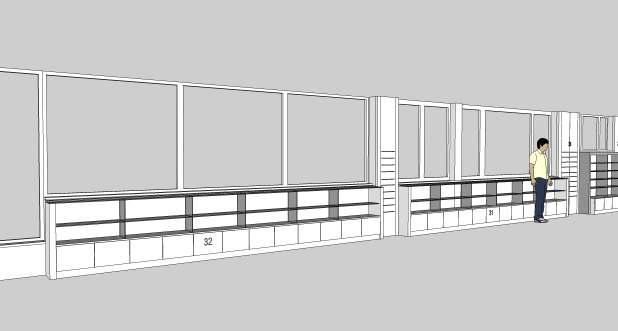

141 31 Vitrina, skupne dim. 612, ,5 cm, na 10 cm podnožju, s stranicami debeline 8 cm, ki so sestavljene brez vidnih robov, spredaj prelepljene z 80 mm širokim ABS nalimkom. Vitrina je sestavljena iz treh spodnjih korpusov dim. 198,5+198, cm, z vrati in klučavnico, nad njimi pa je stekleni del vitrine dim. 198,5+198, ,5 cm, steklenimi policami in steklenenimi vertikalnimi stranicami. Deloma steklen je tudi strop vitrine. kpl 1 0,00 0,00 32 Kot pozicija 31, samo dim ,5 cm. kpl 1 0,00 0,00 33, 35 Stran 141 od 159

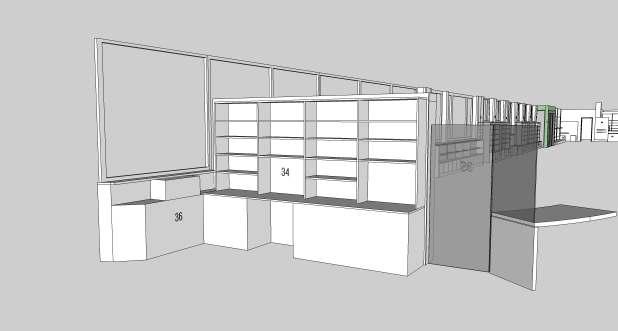

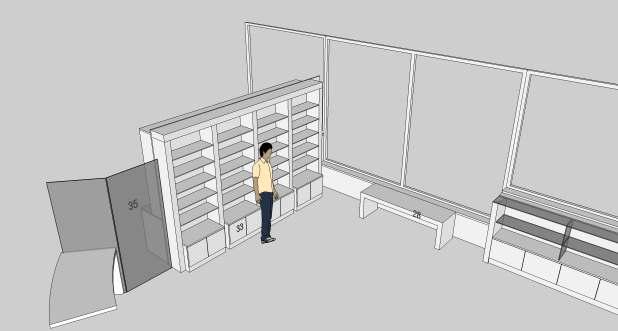

142 33 Prosto stoječ razstavni regal, dim cm, s stranicami debeline 9 cm, ki so sestavljene brez vidnih robov, spredaj prelepljene z 90 mm širokim ABS nalimkom. Regal sestavljajo 4, spodaj s polnimi, zgoraj pa s steklenimi vrati in ključavnicami zaprte omarice, na 10 cm podnožj. Nad spodnjimi omaricami je krovna plošča, v delu s steklenimi vrati je 5 premičnih, steklenih, jedkanih polic. kpl 1 0,00 0,00 34, Pult, dim cm, na 10 cm podnožju, sestavljata omarici s policami in vrati, ter postforming delovno ploščo. Nad pultom so odprte, premične police dim cm, z vmesnimi stranicami, ki slone na pultni plošči. Hrbtišče je skupno s pozicijo 33. kpl 1 0,00 0,00 35 Krilna, steklena, jedkana vrata dim. 78, cm, pritrjena na obod vitrine poz. 33, s kvalitetnim okovjem in satiniranim ročajem in bočna, fiksna zasteklitev dim cm, pritrjena s satiniranim okovjem na obstoječ pult. kpl 1 0,00 0,00 36 Pult pod fasadnim podajalnikom, dim. 134,5x45x75cm, na 10 cm podnožju, sestavljata omarici s policami in vrati, ter postforming delovno ploščo. kpl 1 0,00 0,00 37 Demontaža in ponovna montaža obstoječe mini kuhinje na novi lokaciji kompletno s prestavitvijo vodovodne in elektro inštalacije do 5m kpl 1 0,00 0,00 38, 39, 40 Stran 142 od 159

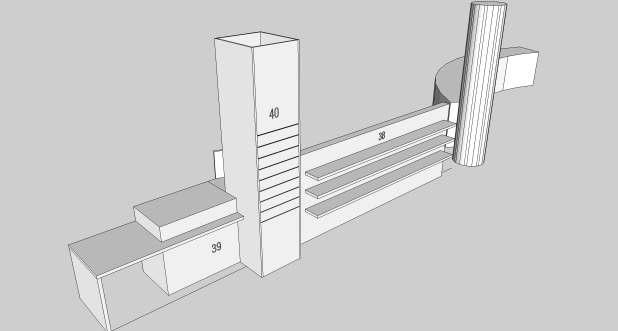

143 38 Razstavni pano, dim cm, sestavljen brez vidnih robov, spredaj prelepljene s 120mm širokim ABS nalimkom. V stranico panoja so horizontalno vgrajene 3 konzolne police z vdelanim svetlobnim trakom LED kpl 1 0,00 0,00 39 Izdajni pult, dim cm, sestavljajo izdajno mesto za invalide s ploščo in stranico debeline 40 mm, spojenima pod kotom 45, z ojačitveno mostiščno konstrukcijo iz kovinskih pohištvenih profilov, 3 korpusi za sistemske predale z ličnicami z ročaji, omarica, delno zaprta z vrati, s prostorom za računalnik, predal za denar in koš za odpadke, omarica s policama in vrati in kotna omarica s fiksno polico, vse na 10 cm podnožju. Pultna plošča je debeline 30 mm. Plošča izdajnega mesta za invalide se neprekinjeno (v enem kosu) nadaljuje v odlagalno polico, dim cm. kpl 1 0,00 0,00 40 Obloga stebra, dim cm, na ustrezni podkonstrukciji z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi Flexi Slot kpl 1 0,00 0,00 41, 45 Stran 143 od 159

144 41 Valjasta obloga stebra, dim. fi cm, na ustrezni rebrasti podkonstrukciji, s 7 steklenimi jedkanimi policami, dim. fi 113 cm, konzolno (brez vidnih konzol) vstavljenimi v ojačane utore obloge. Obloga je izdelana iz mediapana in belo pokrivno lakirana. kpl 2 0,00 0,00 42, Obloga stebra, dim cm, na ustrezni podkonstrukciji,z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi Flexi Slot kpl 1 0,00 0,00 Stran 144 od 159

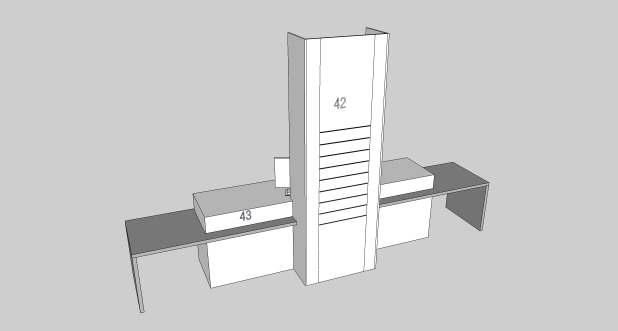

145 43 Izdajni pult, dim cm, sestavljajo izdajno mesto za invalide s ploščo in stranico debeline 40 mm, spojenima pod kotom 45, z ojačitveno mostiščno konstrukcijo iz kovinskih pohištvenih profilov, 3 korpusi za sistemske predale z ličnicami z ročaji, omarica, delno zaprta z vrati, s prostorom za računalnik, predal za denar in koš za odpadke, omarica s policama in vrati in kotna omarica s fiksno polico, vse na 10 cm podnožju. Pultna plošča je debeline 30 mm. Plošča izdajnega mesta za invalide se neprekinjeno (v enem kosu) nadaljuje v odlagalno polico, dim cm. kpl 1 0,00 0,00 44, Sedež kocka, dim cm, s tanko blazinico, tapecirano v mikro tkanini po izbiri arhitekta. kos 2 0,00 0,00 45 Valjasta obloga stebra, dim cm, na ustrezni rebrasti podkonstrukciji, Vanjo sta vstavljeni 2 odprti vitrini nepravilnih oblik, dim cm in cm, s po 2 steklenima, jedkanima policama, debeline 10 mm, konzolno (brez vidnih konzol) vstavljenima v ojačane utore hrbta vitrine. Obloga je izdelana iz mediapana in belo pokrivno lakirana. kpl 1 0,00 0,00 Stran 145 od 159

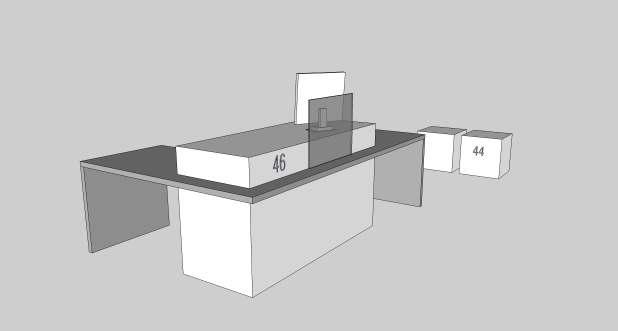

146 46 Kotni izdajni pult, dim cm, sestavljajo 2 izdajni mesti za invalide s ploščama in stranicama debeline 40 mm, spojenimi pod kotom 45, z ojačitvenima mostiščnima konstrukcijama iz kovinskih pohištvenih profilov, 1 korpus za sistemske predale z ličnicami z ročaji, omarica, delno zaprta z vrati, s prostorom za računalnik, predal za denar in koš za odpadke in odprta omarica s policama, vse na 10 cm podnožju. Pultna plošča je debeline 30 mm. Plošči izdajnih mest za invalide se neprekinjeno (v enem kosu) nadaljujeta v odlagalno polico, dim cm in cm. kpl 1 0,00 0,00 47 Stran 146 od 159

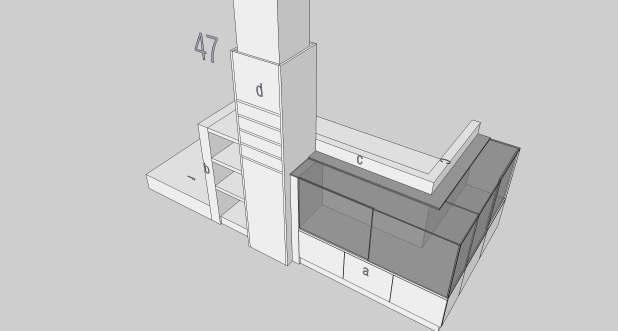

147 47 Razstavni prostor (temakuhinja) sestavljajo: a/ vitrina, dim. 151, ,5 cm, na 10 cm podnožju, s stranicami debeline 8cm, ki so sestavljene brez vidnih robov, spredaj prelepljene z 80mm širokim ABS nalimkom. Vitrina je sestavljena iz dveh spodnjih omaric dim. 151,5+109x40x37 cm, z vrati in ključavnico, nad njimi pa je stekleni del vitrine dim. 151,5+109x40x60,5 cm, s steklenimi drsnimi vrati s ključavnicami, premičnimi steklenimi policami in steklenenimi vertikalnimi stranicami. Deloma steklen je tudi strop vitrine. b/ 2 polici, dim.44,5x40x4cm, podij in strop med hrbtiščem panoja in oblogo stebra c/ panoji dim. 115x12x120 in x8x120 cm, sestavljeni brez vidnih robov, po debelini prelepljeni z 80 (120) mm širokim ABS nalimkom dim cm, na ustrezni podkonstrukciji, s profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi Flexi Slot d/ Obloga stebra, dim cm, na ustrezni podkonstrukciji, s profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi Flexi Slot f/ podiji 96, cm, sestavljeni brez vidnih robov. kpl 1 0,00 0,00 48 Stran 147 od 159

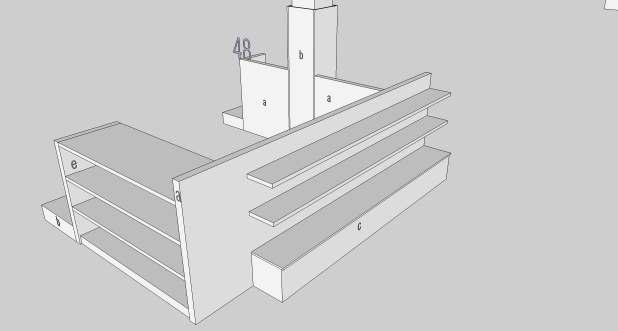

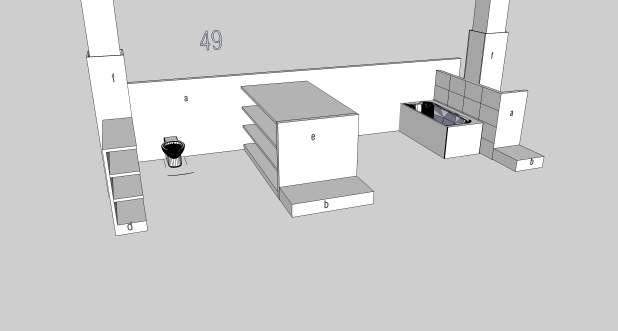

148 48 Razstavni prostor (tema ležišče) sestavljajo: a/ panoji, dim cm, ,5+94, cm, sestavljeni brez vidnih robov, po debelini prelepljeni z 80 mm širokim ABS nalimkom, z vgrajenimi lamelnimi paneli z alu profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi Flexi Slot; b/ podiji cm, cm, sestavljeni brez vidnih robov c/ omarica dim cm, s krovno ploščo, zaprta z varti in ključavnico, na 10 cm podnožjo. Nad njo so konzolne police, ki so nasajene in pritrjene na nevidne konzole, dim. (2 ) cm d/ omarici dim. 144,5 in 94, cm, s krovno ploščo, zaprti z vrati in ključavnico, na 10cm podnožjo. Nad njima so konzolne police, ki so nasajene in pritrjene na nevidne konzole, dim. (2 ) 144,5+94, cm e/ podij, dim cm, strop in polici, dim cm, z vmesno vertikalno pregrado f/ Obloga stebra, dim cm, na ustrezni podkonstrukciji, s profili za zatikanje po sistemu kot npr. VKF Renzel stenski sistemi kpl 1 0,00 0,00 49 Stran 148 od 159
