1 Projekta inženiring Ptuj d.o.o Ptuj, Trstenjakova ulica 2 Investitor: Objekt: OBČINA RAČE FRAM GRAJSKI TRG 14, 2327 RAČE ZDRAVSTVENA POSTAJA RAČE Vrsta projekta: Vrsta gradnje: PZI popis del NOVA GRADNJA Vsebina mape: Obrtniška dela Elektro instalacije in električna oprema Strojne instalacije in strojna oprema Zunanja ureditev in kanalizacija objekta s parkiriščem Ureditev gradbišča in varstvo pri delu Številka projekta: Datum: P-13 marec 2014 Izvod št.

2 Projekta inženiring Ptuj d.o.o., Trstenjakova ulica 2, 2250 Ptuj 1.1 NASLOVNA STRAN Z OSNOVNIMI PODATKI NAČRT IN ŠTEVILČNA OZNAKA NAČRTA: INVESTITOR: NAROČNIK: OBJEKT: OBČINA RAČE FRAM GRAJSKI TRG 14, 2327 RAČE OBČINA RAČE FRAM GRAJSKI TRG 14, 2327 RAČE ZDRAVSTVENA POSTAJA RAČE VRSTA PROJEKTNE DOKUMENTACIJE: PZI popis del ŠTEVILKA PROJEKTA: P 13 ZA GRADNJO: NOVAGRADNJA PROJEKTANT: Projekta inženiring Ptuj d.o.o. Trstenjakova ulica Ptuj Direktor: Miran ČEH, dipl.ekon. ODGOVORNI VODJA PROJEKTA: Stanislav ARNUŠ,univ.dipl.inž.arh. ZAPS 1025 A KRAJ IN DATUM IZDELAVE NAČRTA: Ptuj, marec

3 Projekta inženiring Ptuj d.o.o., Trstenjakova ulica 2, 2250 Ptuj 1.2 KAZALO VSEBINE 1.1 Naslovna stran 1.2 Kazalo vsebine 1.3 SKUPNA REKAPITULACIJA POPISI DEL Točka Vrsta del cena (brez DDV) ( ) 1 OBJEKT 1.1 Gradbeno obrtniška dela - ZP Rače_POPIS_GO dela.xls 1.2 Inštalacije - a Elektro instalacije in električna oprema - ZP Rače_POPIS_elektro inštalacije.xls b Strojne instalacije in strojna oprema Vodovod, kanalizacija - ZP Rače_POPIS_SI - vodovod, kanalizacija.xls - Ogrevanje, hlajenje, prezračevanje - ZP Rače_POPIS_SI - ogrevanje, hlejenje, prezračevanje.xls 2 ZUNANJA UREDITEV in KANALIZACIJA, RAZNO 2.1 Utrjene površine in zelenice, kanalizacija - ZP Rače_POPIS_zunanja ureditev.xls 2.2 Ureditev gradbišča, varstvo pri delu - ZP Rače_POPIS_ureditev gradbišča.xls Projektna dokumentacija PZI popis del je sestavni del projektne dokumentacije PZI, št. proj P 13. Pred oddajo ponudbe je obvezno preveriti podatke in tehnične specifikacije navedene v grafičnem in tekstualnem delu projektne dokumentacije PZI. 2

4 Projekta inženiring Ptuj d.o.o., Trstenjakova ulica 2, 2250 Ptuj Investitor: OBČINA RAČE - FRAM Objekt: ZDRAVSTVENA POSTAJA RAČE Vrsta projekta: PZI - Štev.proj.: P 13 SKUPNA REKAPITULACIJA KARAKTERISTIKE OBJEKTA POVRŠINE: 1 OBJEKT (m2) - uporabna površina 350,21 - neto tlorisna površina 523,19 - bruto tlorisna površina 619,00 - zunanje pokrite površine, terase 2 ZUNANJA UREDITEV - ceste in parkirišča 781,00 - zelenice 1.500,00 REKAPITULACIJA ( ) SKUPAJ - 1 GOI - 2 ZUNANJA UREDITEV - skupaj za m2 neto tlorisne površine - Vrednost / 1m2 GOI za m2 uporabne površine - GOI za m2 neto tlorisne površine - GOI za m2 bruto tlorisne površine Točka Vrsta del cena (brez DDV) ( ) 1 OBJEKT 1.1 Gradbeno obrtniška dela - ZP Rače_POPIS_GO dela.xls 1.2 Inštalacije - a Elektro instalacije in električna oprema - ZP Rače_POPIS_elektro inštalacije.xls b Strojne instalacije in strojna oprema Vodovod, kanalizacija - ZP Rače_POPIS_SI - vodovod, kanalizacija.xls - Ogrevanje, hlajenje, prezračevanje - ZP Rače_POPIS_SI - ogrevanje, hlejenje, prezračevanje.xls ZP Rače_POPIS_rekapitulacija.xls Skupna rekapitulacija 1

5 Projekta inženiring Ptuj d.o.o., Trstenjakova ulica 2, 2250 Ptuj 2 ZUNANJA UREDITEV in KANALIZACIJA, RAZNO 2.1 Utrjene površine in zelenice, kanalizacija - ZP Rače_POPIS_zunanja ureditev.xls 2.2 Ureditev gradbišča, varstvo pri delu - ZP Rače_POPIS_ureditev gradbišča.xls Skupaj (brez DDV) Popust % 0,0% ddv (22 %) - Skupaj (z DDV) ZP Rače_POPIS_rekapitulacija.xls Skupna rekapitulacija 2

6 Projekta inženiring Ptuj d.o.o., Trstenjakova ulica 2, 2250 Ptuj

7 Projekta inženiring Ptuj d.o.o., Trstenjakova ulica 2, 2250 Ptuj GRADBENO OBRTNIŠKA DELA

8 GRADBENO OBRTNIŠKA DELA INVESTITOR: OBJEKT: VRSTA PROJEKTNE DOKUMENTACIJE: ZA GRADNJO: OBČINA RAČE FRAM Grajski trg Rače ZDRAVSTVENA POSTAJA RAČE PZI GRADBENO OBRTNIŠKA DELA NOVA GRADNJA ŠTEVILKA PROJEKTA: P 13 PROJEKTANT: Direktor: Miran ČEH, dipl.ekon. Projekta inženiring Ptuj d.o.o. Trstenjakova ulica 2, 2250 Ptuj ODGOVORNI PROJEKTANT: Stanislav ARNUŠ, univ.dipl.inž.arh. ZAPS 1025 A Izdelovalec: Branko Jug, dipl.inž.grad. IZS G KRAJ IN DATUM IZDELAVE: Ptuj, marec 2014 ZP Rače_POPIS_GO dela.xls 1

9 GRADBENO OBRTNIŠKA DELA Investitor: OBČINA RAČE FRAM Grajski trg Rače Objekt: ZDRAVSTVENA POSTAJA RAČE Proj. dokumentacija: GRADBENO OBRTNIŠKA DELA Štev. projekta: P 13 KARAKTERISTIKE OBJEKTA POVRŠINE: OBJEKT - neto tlorisna površina 523,19 - bruto tlorisna površina 619,00 (m2) REKAPITULACIJA NA ENOTO POVRŠINE /m2 A.+B. A. B. GO za m2 neto tlorisne površine - GO za m2 bruto tlorisne površine - G za m2 neto tlorisne površine - G za m2 bruto tlorisne površine - O za m2 neto tlorisne površine - O za m2 bruto tlorisne površine - SKUPNA REKAPITULACIJA VRSTA DEL A. GRADBENA DELA SKUPAJ (brez DDV) B. OBRTNIŠKA DELA SKUPAJ (brez DDV) C. SPLOŠNA DELA SKUPAJ (brez DDV) A.+B.+C. SKUPAJ (brez DDV) DDV 22 % - GRADBENO OBRTNIŠKA DELA SKUPAJ (z DDV) ZP Rače_POPIS_GO dela.xls GO.REKAP 2

10 GRADBENO OBRTNIŠKA DELA SPLOŠNA IN POSEBNA DOLOČILA PO VRSTAH DEL KAZALO SPLOŠNA DOLOČILA ZA VSE VRSTE DEL POSEBNA DOLOČILA PO VRSTAH DEL ZEMELJSKA DELA BETONSKA IN ŽELEZOKRIVSKA DELA TESARSKA DELA - ODRI TESARSKA DELA - OPAŽI TESARSKA DELA - LESENE VGRAJENE KONSTRUKCIJE ZIDARSKA DELA - ZIDANJE, OMETI, VZIDAVE ZIDARSKA DELA HIDROIZOLACIJE, IZOLACIJE PRED VLAGO, ZAŠČITE, HIDROIZOLACIJ, TOPLOTNE CEMENTNI (PLAVAJOČI) ESTRIHI KONTAKTNA FASADA KROVSKA IN KLEPARSKA DELA PROTIKOROZIJSKA ZAŠČITA JEKLENIH KONSTRUKCIJ, PODKONSTRUKCIJ IN KLJUČAVNIČARSKIH KLJUČAVNIČARSKA DELA (jeklene konstrukcije, ključavničarski izdelki) KERAMIČARSKA DELA STAVBNO POHIŠTVO IN ZASTEKLITVE NA FASADI STAVBNO POHIŠTVO - NOTRANJA VRATA LESENE TALNE OBLOGE SUHOMONTAŽNA DELA SLIKOPLESKARSKA DELA ZP Rače_POPIS_GO dela.xls SPL.DOL. 1

11 GRADBENO OBRTNIŠKA DELA SPLOŠNA DOLOČILA ZA VSE VRSTE DEL Za nobenega od predlogov izvajalec ne more uveljavljati doplačila (predpostavlja se, da izvajalec predlaga samo tiste proizvode, ki jih je upošteval v svojih ponudbenih oz. pogodbenih enotnih cenah). Potrditev o primernosti predlaganih proizvodov morajo podati projektant in nadzor in naročnik. Pomanjkanje na trgu, dolgi dobavni roki, spremembe nabavnih cen ipd. ne predstavljajo dopustnega razloga za odstopanje od predvidenega proizvoda oz. kakovosti, roka in cene. V primeru kakršnegakoli neskladja med določili in imenovanimi proizvodi v popisih del ter projektno dokumentacijo mora izvajalec o tem nemudoma obvestiti naročnika, ki v soglasju s projektantom določi, katera določila se upoštevajo oz. kateri proizvod se vgradi. Vzorci: Izvajalec mora za vse proizvode ali sklope proizvodov, ki bodo po dokončanju del vidni ter za tiste, za katere je to posebej navedeno v popisih del, dostaviti vzorce ali pa izdelati vzorčne primere na objektu samem in sicer (ena ali več spodaj naštetih možnosti): (a) kot pomoč naročniku in/ali arhitektu za dokončno opredelitev med različnimi možnimi gradbenimi proizvodi (vsaj 3 enakovredni vzorci; pri ploščicah in talnih oblogah število vzorcev ni omejeno), (b) kot pomoč naročniku in/ali arhitektu za dokončno opredelitev med različnimi površinskimi obdelavami in/ali barvami; izbrani vzorec bo služil kot referenčni (vsaj 3 vzorci za vsako od obdelav in/ali barv po predhodnem navodilu arhitekta), (c) kot referenčni primerek in merilo za kakovost (vključno vizualni izgled), (d) kot vzorec za preskušanje, ki služi za dokazovanje skladnosti gradbenega proizvoda, kadar je to preskušanje nujno opraviti na objektu oz. kadar gre za utemeljen dvom v izpolnjevanje predpisanih zahtev že vgrajenega oz. dobavljenega proizvoda. Zahteve glede geometrijskih toleranc: Glede geometrijskih toleranc se kot merilo uporablja skupina standardov DIN 18201, in 18203, dopolnjeno z naslednjimi dodatnimi zahtevami za vse notranje prostore razen hodnikov in stopnišč: -dovoljena so kotna odstopanja do 70% vrednosti»tabele 2«iz DIN 18202, -za gotove površine tlakov, sten in stropnih površin, so dovoljena odstopanja od ravnosti, opredeljena v vrsticah»4«(za tlake) in»7«(za stene in stropne površine) iz»tabele 3«iz DIN Zagotavljanje ustreznih pogojev za izvedbo del (temperatura, vlaga,...): -izvajalec mora načrtovati zaporedje in trajanje del tako, da bo zagotovil ustrezne pogoje za izvedbo vseh vrst del oz. da bo vsa dela izvajal takrat, ko so zagotovljeni naravni ustrezni pogoji, ZP Rače_POPIS_GO dela.xls SPL.DOL. 2

12 GRADBENO OBRTNIŠKA DELA -v kolikor ustreznih pogojev ne bo dosegel samo z organizacijskimi ukrepi oz. s prilagajanjem naravnim danostim (ne gl na razlog), je dolžan izvesti še vsa dela, aktivnosti in ukrepe za zagotovitev le-teh (npr. prisilno razvlaževanje, začasno zapiranje objekta, ogrevanje v času gradnje, dodatki materialom ali uporaba manj občutljivih materialov ipd.), ter to upoštevati v enotnih cenah. Enotne cene morajo vsebovati: -snemanje potrebnih izmer na gradbišču in po načrtih, usklajevanje s projektantom, izris in/ali usklajevanje potrebnih detajlov v primeru sistemskih rešitev dobaviteljev, -izdelavo delavniške dokumentacije ter usklajevanje s projektantom do potrditve le-te, -izvedba del s pooblaščenimi izvajalci oz. izpolnitev drugih pogojev dobaviteljev, ki so povezani z jamčenjem za njihove proizvode, -dostava vzorcev in/ali izdelava vzorčnih primerov in vgradnja le-teh na objektu (v obsegu, opredeljenem v teh razpisnih pogojih), -vsa potrebna pomožna, pripravljalna in pospravljalna dela, -fino čiščenje in priprava podlage pred pričetkom del, -pregled in prevzem predhodnih del, -zarisovanje, kontrola usklajenosti mer z načrti ter prenos mer iz načrtov na objekt, -ves potreben glavni, pomožni, pritrdilni, tesnilni in vezni material, -skladiščenje oz. začasno hranjenje materiala na gradbišču, -vse potrebne transporte in prenose materiala do mesta vgrajevanja, -vse posredne stroške (kot so režijski stroški podjetja, davki in dajatve), vkalkulirane rizike (vključno riziko spremembe nabavne cene) in/ali stroške zavarovanj le-teh (vključno zavarovanje odgovornosti in gradbeno zavarovanje) ter dobiček, -manipulativni, režijski in podobni stroški za dela, ki jih izvajalec ne izvaja sam s svojimi delavci (t.j. za podizvajalce), -vse potrebno delo in storitve, do končnega izdelka, -izdelavo vseh potrebnih detajlov in zaključkov, tudi če niso podrobno navedeni in opisani v popisu del, če so nujni za pravilno izvedbo ali funkcioniranje posameznih sistemov in elementov objekta ali če so pogojeni z uporabo sistemske rešitve, -razne oteževalne okoliščine, razen če je v pravilih obračuna v teh opisih to posebej navedeno, -vsa potrebna delovna sredstva in/ali mehanizacija za izvedbo del, kot tudi vsa potrebna pomožna sredstva za vgrajevanje oz. montažo in/ali demontažo na objektu kot so delovni, premični in prevozni lahki odri, konzolni in viseči odri, lovilni in podporni odri, lestve, dvigala, črpalke in podobno, -terminsko usklajevanje del z ostalimi izvajalci na objektu, -izvedba v fazah, prilagojena tehnološkim zahtevam, napredovanju ostalih del, zahtevam Zavoda za varstvo naravne in kulturne dediščine ter faznim prevzemom s strani nadzora, ki se bo vršil največ 3 tedensko, -dokazovanje skladnosti z veljavnimi standardi in tehničnimi specifikacijami oz. dokazovanje izpolnjevanja s projektom in soglasji predpisanih zahtev, vključno z izrecno navedenimi dokazili v teh splošnih opisih, -stroški poskusnega obratovanja (delo, storitve, energija) za izvedbo raznih meritev (za dokazila iz prejšnje alineje), -vsa morebitna potrebna dela, aktivnosti in ukrepe (vključno s potrebnim materialom, dodatki in energenti) za zagotovitev ustreznih pogojev (temperatura, vlaga,...ipd.) za izvedbo vseh vrst del (npr. prisilno razvlaževanje, začasno zapiranje objekta, ogrevanje v času gradnje, dodatki k materialom ali uporaba manj občutljivih materialov ipd.), -zaščita oz. ustrezni ukrepi za ohranitev vseh izvedenih del in gotovih izdelkov pred poškodbami ali drugim razvrednotenjem do primopredaje objekta uporabnikom, -zaščita oz. ustrezni ukrepi za obvarovanje delov objektov in zunanje ureditve, v katere se ne posega, -popravilo in/ali plačilo morebitne škode povzročene na ostalih delih, obstoječem in sosednjih objektih, infrastrukturi ter mimoidočim, -sprotno in končno čiščenje prostorov in okolice objekta ter ločeno zbiranje in začasno hranjenje odpadkov in embalaže do odvoza na stalno deponijo, -nakladanje in odvoz odpadkov in embalaže na stalno deponijo, plačilo vseh prispevkov in dajatev za stalno deponijo odpadnega materiala, vključno s predložitvijo»evidenčnih listov o ravnanju z odpadki«ter izdelavo»poročila o ravnanju z odpadki«, -vsi ukrepi za zaščito delavcev na gradbišču, mimoidočih in uporabnikov obstoječega objekta skladno z veljavnimi predpisi s področja varnosti in zdravja pri delu, varstva pred požari ter varnostnim načrtom, -vsa potrebna dokumentacija o izvedenih delih, vključno z navodili za uporabo in vzdrževanje ter garancijskimi listinami, vse na papirju v primerni obliki ter na elektronskem mediju. ZP Rače_POPIS_GO dela.xls SPL.DOL. 3

13 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL RUŠITVENA DELA IN ODSTRANITVE Kjer ni izrecno drugače navedeno, se smatra, da so ruševine ali odstranjen material odpadki, ki jih mora izvajalec oddati, kot to določajo veljavni predpisi o ravnanju z njimi. Ves uporaben demontiran material je last investitorja. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -sortiranje in ločeno zbiranje ruševin in odstranjenega materiala na gradbiščni deponiji po skupinah odpadkov, -vsa dela in stroški v zvezi s sortiranjem, ločenim zbiranjem in začasnim deponiranjem odpadkov na gradbiščni deponiji (zahteve so specificirane v teh posebnih določilih), -vsa dela, material, ukrepe in druge stroške za izpolnitev zahtev glede»zaščite objekta od pričetka izvajanja rušitvenih del do dokončanja del«v teh posebnih določilih, ne glede na trajanje, -pazljivo odstranjevanje oz. odmontiranje (brez poškodovanja) in primerno začasno deponiranje vseh gradbenih elemen za katere je v popisu del ali drugje v projektni dokumentaciji navedeno, da so za ponovno uporabo, -po potrebi zavarovanje (podpiranje, zavetrovanje ipd.) vseh tistih delov objekta ali elementov, ki bodo zaradi rušenja in odstranitev postali nestabilni, -delo v fazah, kjer je to nujno za zagotovitev stabilnosti preostalih delov objekta ali zaradi same tehnologije del, -vse potrebne ukrepe za preprečitev prašenja za zaščito izvajalcev rušitvenih del ter proti emisiji prašnih delcev v okolico (vlaženje med rušenjem, uporaba orodij z direktnim priklopom na sesalnik, ), -vsa dela in stroški v zvezi s»posebnimi zahtevami glede izvedbe rušitvenih del«v teh posebnih določilih. Obračun: -obračunske enote ter način obračuna za odstranitve in rušitve je opisan v samih postavkah in je podoben načinu obračuna vgradnje teh istih elementov, -obračun nakladanja in odvoza odpadkov v kg: preračun iz površine oz. prostornine s pomočjo specifičnih tež za posamezne materiale, -obračun nakladanja in odvoza odpadkov v m3: dejanska prostornina (lesa in asfalta) v vgrajenem stanju pred odstranitvijo oz. rušenjem. Predpisi: Izvajalec mora (poleg vseh ostalih) upoštevati veljavne predpise s področja ravnanja z odpadki, še posebej: -Uredba o ravnanju z odpadki (U.l. RS št. 34/2008), -Uredba o ravnanju z odpadki, ki nastanejo pri gradbenih delih (U.l. RS št. 34/2008). ZP Rače_POPIS_GO dela.xls SPL.DOL. 4

14 GRADBENO OBRTNIŠKA DELA Posebne zahteve glede izvedbe rušitvenih del: -dovoljena je uporaba samo uporaba ročnih električnih udarnih kladiv (uporaba pnevmatskih kladiv ni dovoljena), -utore dimenzij do vključno mm v obstoječih stenah za instalacije manjši premerov se praviloma izvaja z ročnim rezalnikom kanalov, -utore dimenzij nad mm v obstoječih stenah se praviloma izvaja z obojestranskim zarezom z ročno diamantno rezalko (do 100 mm), vmes oz. nad 100 mm pa se opeka izdolbe z električnimi udarnimi kladivi. Zaščita objekta od pričetka izvajanja rušitvenih del do dokončanja del: V času rušitvenih del ter kasneje do namestitve novih projektiranih gradbenih elementov morajo biti obstoječi deli in pros objekta (ki se ohranijo oz. ki v času gradnje obratujejo): -primerno zaščiteni pred vremenskimi vplivi, pred poškodovanjem in vsakim drugačnim razvrednotenjem ter pred prahom, -primerno varovani pred vstopom neželenih oseb, pred odtujitvijo in namernim poškodovanjem lastnine v njih (najmanj do enake stopnje, kot je obstoječe stanje), sočasno pa mora biti zagotovljeno njihovo obratovanje. Trajanje in način izvedbe posameznih zaščitnih ukrepov (organizacijski ukrepi, dela, po potrebi dobave ali najemi, začasne vgradnje in demontaže ipd.) je odvisen od tehnologije in dinamike del izvajalca, kadar zadevajo obstoječe uporabnike objekta, mora zanje pridobiti njihovo soglasje. Ne glede na prej navedeno izvajalec mora: -vsak dan v času med razkritjem obstoječe strehe do dokončanja nove strehe po končanem delovnem času namestiti začasno kritino, ustrezno varno tudi v primeru obilnejših padavin ali neurja, -zagotoviti neprekinjeno varovanje ali s primernimi začasnimi gradbenimi ukrepi zavarovati lastnino uporabnikov prostorov: v času izvedbe del v njih oz. v času, ko so zaradi izvedbe del po tej pogodbi (npr. odstranjena okna, vrata ali stene ipd. do ponovne vgradnje projektiranih gradbenih elementov) nezavarovani. Dovoljeno oz. zaželeno je, da izvajalec za izvedbo začasnih gradbenih ukrepov uporabi demontirane elemente s tega objekta. Sortiranje, ločeno zbiranje in začasno deponiranje odpadkov na gradbiščni deponiji: -za ves čas izvedbe rušitvenih del mora biti na gradbiščni deponiji primerno število (najmanj po 1 za vsako klasifikacijsko skupino odpadkov) kontejnerjev za odpadke, v katere se sproti ločeno odlagajo odpadki, -konstrukcijski les se primerno zaščiten pred vremenskimi vplivi pregledno zloži (stropniki za ponovno uporabo bodo označeni označevanje in klasificiranje ni predmet rušitvenih del), -drugi elementi za ponovno uporabo morajo biti deponirani primerno namenu njihove ponovne uporabe. Dokumentacija o izvedenih delih: V povezavi s prej navedenimi predpisi mora izvajalec poskrbeti za vso ustrezno dokumentacijo (seznam je v Načrtu gospodarjenja z gradbenimi odpadki), še posebej pa»evidenčne liste o ravnanju z odpadki«ter»poročilo o ravnanju z odpadki«. ZP Rače_POPIS_GO dela.xls SPL.DOL. 5

15 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL ZEMELJSKA DELA Pred pričetkom nasipanja oz. zasipanja biti obvezno preverjena ustreznost podlage ter nasipnega oz. zasipnega materia strani geomehanika oz. nadzornika. Meritve zbitosti izvaja za to usposobljena organizacija ali podjetje. Izvajalec lahko prične z izvedbo naslednjih faz šele, ko bo izkazal ustreznost zbitosti, kar mora biti vsakič posebej vpisano v gradbeni dnevnik, na koncu pa o tem izdelano zaključno poročilo. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -ureditev dovoznih poti in platojev, -posnetek višin pred pričetkom in po dokončanem izkopu za potrebe obračuna del, -planiranje dna izkopa v točnosti ± 3 cm, -planiranje vrha nasipov v točnosti ± 1 cm, -vse potrebne meritve in poročila, -po potrebi posvetovanje z geomehanikom (ogledi in vpisi navodil v gradbeni dnevnik), -stalno čiščenje dostopnih cest, -plačilo vseh prispevkov in dajatev za stalno deponijo odvečnega izkopanega materiala, -primerno faznost dela, da je omogočen nadzor predstavnikom ZVNKD. Obračun: -obračunska enota za vse izkope in odvoze izkopanega materiala je prostornina izkopane zemljine v raščenem stanju, -obračunska enota za vse nasipe in zasipe je prostornina zemljine v vgrajenem stanju. Predpisi: Izvajalec mora (poleg vseh ostalih) upoštevati veljavne predpise s področja ravnanja z odpadki, še posebej: -Uredba o ravnanju z odpadki (U.l. RS št 34/2008), -Uredba o ravnanju z odpadki, ki nastanejo pri gradbenih delih (U.l. RS št. 34/2008), -Uredba o obremenjevanju tal z vnašanjem odpadkov (U.l. RS št. 34/2008). V povezavi s prej navedenimi predpisi mora poskrbeti za vso ustrezno dokumentacijo, še posebej pa»evidenčne liste o ravnanju z odpadki«ter»poročilo o ravnanju z odpadki«. POSEBNA DOLOČILA PO VRSTAH DEL BETONSKA IN ŽELEZOKRIVSKA DELA Nadzorni organ mora obvezno pregledati in prevzeti armaturo pred vsakim betoniranjem in to vpisati v gradbeni dnevnik, izvajalec pa mu mora to omogočiti. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -tehnologijo, način priprave ter vgradnje prilagojen sanacijskim delom oz. ojačitvi obstoječe zidane konstrukcije, -projekt betona in zaključno poročilo o vgrajenem betonu, -montažna armatura, distančna armatura, podložke, ipd., -vsi potrebni dodatki betonu, kot to izhaja iz projekta betona oz. če to zahtevajo okoliščine (npr. nizke temperature, izredno majhni prerezi, ), -nega betona po končanem betoniranju, -popravilo nepravilnosti na površini gotovega betona. Obračun: -za obračun izvršenih del smiselno veljajo»normativi za betonska in armiranobetonska dela«(ozs, sekcija gradbincev), razen kadar so v nasprotju z določili v teh splošnih opisih ali popisih del, -dodatki za morebitne oteževalne okoliščine izvedbe del, se ne obračunavajo posebej, -pri obračunu količin vgrajenega betona se odštejejo vse odprtine, ne glede na velikost, -obračunska količina za armaturo je dejanska teža položene armature, armatura zaradi delovnih stikov ter distančna armatura plošč je upoštevana v enotnih cenah in se ne obračunava, -mreže: odpad od razreza, posebne stenske mreže ali mreže posebnih dimenzij upoštevati v enotnih cenah. Predpisi, standardi: Izvajalec mora upoštevati vse veljavne predpise in standarde, še posebej: -SIST EN 206-1, SIST 1026 (beton), -SIST EN 934-1,2,6 (kemijski dodatki za beton). Rezana, krivljena in mrežna armatura mora biti izdelana na osnovi veljavnega slovenskega tehničnega soglasja (STS) ZP Rače_POPIS_GO dela.xls SPL.DOL. 6

16 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL TESARSKA DELA - OPAŽ Projektiranje, izdelava opaža in njegove nosilne konstrukcije, podpiranje in razopaženje, so izključna odgovornost izvajalca. Opaž je izdelati tako, da ne pride do izgub betona pri betoniranju oz. uhajanja cementnega mleka iz njega. Opaž mora prenesti težo in pritisk betona, konstruktivneobremenitvein vibriranjeskupaj z opremo. Pred pričetkom vgrajevanjabetona mora izvajalec opaž pregledati in ugotovitev o ustreznosti vpisati v gradbeni dnevnik Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -izdelava delavniških načrtov in po potrebi tehnoloških risb za montažo vključno z detajli, -opaženje, razopaženje in čiščenje opaža, -zapolnitev lukenj od distančnih elementov, -čiščenje opaža pred betoniranjem: površina mora biti očiščena vseh ostankov, žagovine ipd., -mazanje z opažnim oljem, -dodatke za oteževalne okoliščine, razen kadar je v opisu postavke drugače navedeno. Obračun: -za obračun izvršenih del smiselno veljajo veljajo»normativi za tesarska dela«(ozs, sekcija gradbincev), razen kadar s nasprotju z določili v teh splošnih opisih ali popisih del, -dodatki za morebitne oteževalne okoliščine izvedbe del, se ne obračunavajo posebej, -obračunska količina je površina stične ploskve opaža z betonom, velja tudi za stranice odprtin v konstrukcijskih elemen -opaž odprtin se ne obračunava posebej POSEBNA DOLOČILA PO VRSTAH DEL TESARSKA DELA - ODRI Delovni, premični in prevozni lahki odri, konzolni in viseči odri, lovilni, zaščitni in podporni odri. Namenjeni so za izvedbo vseh vrst del (gradbena, obrtniška in instalacijska), razen del na fasadi. Tu so mišljeni predvsem odri za delo v vseh notranjih prostorih objekta. Pri odrih višine nad 1 m upoštevati tudi zaščitne ograje in izdelavo dostopa na tak oder. Upoštevani morajo biti v enotnih cenah vseh vrst del (glej splošna določila za vse vrste del). Fasadni odri Projektiranje, izdelava odra, njegova nosilnost in stabilnost je izključna odgovornost izvajalca. Pri odrih višine nad 1 m upoštevati tudi zaščitne ograje in izdelavo dostopa na tak oder. Enotne cene (za fasadne odre) morajo vsebovati: -vse iz splošnih določil za vse vrste del, -izdelava delavniških načrtov in po potrebi tehnoloških risb, izračunov idr., -po potrebi večkratno montažo in demontažo: vsem izvajalcem (tudi obrtniških in instalacijskih del) mora biti omogočena izvedba del na fasadi, -po potrebi izdelavo delovnih podov okrog previsov, -po potrebi izdelavo zaščitnih odrov oz. nadstreškov nad komunikacijami, -po potrebi izdelava zaščitne zavese (zastor pred neželenimi atmosferskimi vplivi pri izdelavi fasade), -uporabnina oz. najemnina za celoten čas, ko bodo odri v uporabi, ne glede na trajanje, število montaž, demontaž, prestavitev ipd. Obračun: -delovni, premični in prevozni lahki odri, konzolni in viseči odri, lovilni in podporni odri: upoštevani v enotnih cenah vseh vrst del, -fasadni odri - obračun: izvrši se po bruto površini (brez odbitkov za odprtine) projekcije odra na vertikalno površino, -delovni podi okrog previsnih delov, lovilni in zaščitni odri se ne obračunavajo posebej, -fasadni odri merjenje: dolžina: zunanja kontura odra (brez vseh dodatkov), višina: razdalja od stojne ploskve odra do 1,0 m nad najvišjim delovnim podom. Predpisi, standardi: Izvajalec mora upoštevati vse veljavne predpise in standarde, predvsem pa: -Zakon o varnosti in zdravju pri delu ZVZD (U.l. RS št. 56/1999, 64/2001), -Uredba o zagotavljanju varnosti in zdravja pri delu na začasnih in premičnih gradbiščih (U.l. RS št. 83/2005). ZP Rače_POPIS_GO dela.xls SPL.DOL. 7

17 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL TESARSKA DELA LESENE VGRAJENE KONSTRUKCIJE Izvajalec mora sam na podlagi statičnega izračuna (v projektni dokumentaciji) ali naknadnih pojasnil projektanta izbrati vezna in sidrna sredstva ter izbrati sistem zaščite lesa (atmosferski vplivi, insekti, požar). Izvedba in uporabljen material morata v celoti zadostiti vsem prej navedenimzahtevam.vsi kovinski elementi morajo biti standardni, tovarniškoizdelaniiz nerjavečegajekla oz. iz ustrezno protikorozijskozaščitenegajekla. Sistem zaščite lesa mora biti kompatibilenz morebitnimi naknadnimi obdelavami, emisije iz vgrajenega zaščitenega lesa morajo biti pod dovoljenimi mejami. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -izdelava delavniških načrtov in po potrebi tehnoloških risb, izračunov idr., -globinsko zaščito lesa (novega in ponovno uporabljenega) pred montažo na objektu, -označevanje in evidentiranje obstoječega obstoječega konstrukcijskega lesa pred demontažo, -predhodni podrobni pregled, klasifikacija in sortiranje obstoječega konstrukcijskega lesa (stropniki, ki se ponovno uporabijo) na začasni gradbiščni deponiji, -vsi potrebni prenosi obstoječega konstrukcijskega lesa za ponovno uporabo iz začasne gradbiščne deponije do mesta vgraditve, -morebitno potrebno rezanje na mero ponovno uporabljenega konstrukcijskega lesa. Obračun: -kjer je v opisu navedena poraba lesa (npr. m3/m2), odstopanje skupne porabe do ± 5% od opisane v popisu ne vpliva na ceno, -kjer je v opisu navedena dimenzija lesa (debelina, presek), odstopanje dejanske dimenzije do ± 10% vendar ne več kot 1 cm od opisane v popisu ne vpliva na ceno, -ostrešje: po površini tlorisne projekcije konture konstrukcije ostrešja, merjene v ravnini kapa, -ostrešje: odprtine v ostrešju do velikosti vključno 4,00 m2 (tlorisne projekcije) ne odštevamo od površine ostrešja, večje odprtine pa odštevamo v celoti, -letvanje in opaži: po dejanski površini strešine po poševnini, -letvanje: odprtine v ostrešju do velikosti vključno 4,00 m2 ne odštevamo, večje odprtine pa odštevamo v celoti, -opaži: odprtine v opaženi površini do velikosti vključno 1,00 m2 ne odštevamo, večje odprtine pa odštevamo v celoti, -leseni stropovi: po tlorisni površini stropa med spodnjimi neometanimi nosilnimi zidovi, ležišč stropnikov ne vračunavamo ZP Rače_POPIS_GO dela.xls SPL.DOL. 8

18 GRADBENO OBRTNIŠKA DELA v površino stropa, -leseni stropovi: odprtine do velikosti vključno 4,00 m2 ne odštevamo od površine stropne konstrukcije, večje odprtine pa odštevamo v celoti, -podi: po podni površini med neometanimi zidovi, -plavajoči podi: po tlorisni površini prostorov (med predelnimi stenami), -podi: odprtine do velikosti vključno 1,00 m2 ne odštevamo, večje odprtine pa odštevamo v celoti; -vsa dela: razni dodatki in oteževalne okoliščine se ne obračunavajo kot dodatki pri izmerah, temveč se upoštevajo v enotnih cenah, razen če že so že izrecno opisane kot samostojne postavke v popisu. Predpisi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -Pravilnik o zvočni zaščiti stavb (U.l. RS št. 14/1999), -SIST EN 336: konstrukcijski les mere, dovoljena odstopanja, -SIST EN 338: konstrukcijski les trdnostni razredi, -SIST EN 1912: konstrukcijski les trdnostni razredi določitev trdnostnih razredov na podlagi vizualnega razvrščanja in vrste lesa, -SIST EN ,2,3,4: lesene konstrukcije razvrščanje konstrukcijskega lesa., -SIST EN 300: plošče z usmerjenim ploščatim iverjem (OSB), -SIST EN 12871: lesne plošče lastnosti in zahteve za nosilne plošče, ki se uporabljajo za pode, stene in strehe, -SIST-TS CEN/TS 12872: napotki za uporabo nosilnih plošč za pode, stene in strehe, -SIST EN : lesne plošče plavajoči podi 1. del: lastnosti in zahteve -SIST EN 13986: lesne plošče za uporabo v gradbeništvu, -SIST EN 927-1,2: barve in laki premazi in premazni sistemi za zunanjo zaščito lesa. Posebne zahteve glede geometrijskih toleranc: Ne glede na določila standarda DIN (tolerance v gradbeništvu gradbeni elementi iz lesa in lesnih plošč) je upoštevati: -lesene konstrukcije, ki omejujejo stavbno pohištvo (oz. mu služijo kot gradbena odprtina), morajo biti izdelane dovolj natančno, da bodo odstopanja od mer, ravnosti, vertikalnosti in pravokotnosti v mejah, ki omogočajo običajno vgradnjo in tesnjenje stavbnega pohištva, -elementi lesenih konstrukcij, ki bodo kasneje vdelani v pregradne stene v mansardi, morajo biti izdelani in locirani dovolj natančno, da se zaradi tega ne bo spreminjala lega ali debelina teh sten in posledično površine prostorov, -lesne plošče v podnih konstrukcijah morajo biti položene dovolj natančno, da bo zgornja površina (t.j. podlaga za finalno talno oblogo) skladna z zahtevami DIN (tabela 3, vrstica 3). Ponovna uporaba obstoječega konstrukcijskega lesa: Za ponovno uporabo demontiranih obstoječih stropnikov in delov ostrešja je upoštevati: -pred demontažo je označiti obstoječe stropnike in jih ustrezno evidentirati kot pomoč pri razvrščanju za ponovno uporabo, -pred ponovno uporabo je izločiti (ali odrezati) tiste elemente, ki ne zadoščajo projektiranimpogojem za ponovno uporabo (trdnostni razred, dimenzije) ali pa jih samo ustrezno razvrstiti (npr. za uporabo na takem delu, kjer so dimenzije zadostne), -odrezani ustrezni deli se lahko uporabijo za menjalnike, -razvrščen, klasificiran in ustrezno označen les pred ponovno uporabo pregledata še statik in nadzor ZP Rače_POPIS_GO dela.xls SPL.DOL. 9

19 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL ZIDARSKA DELA ZIDANJE, OMETI, VZIDAVE Način vgradnje ter namen uporabe materiala mora biti skladen z navodili oz. priporočili proizvajalcev. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -dobavo in izdelavo malt, vključno s prenosi na mesto uporabe ne glede na način in razdaljo, -predhodno čiščenje in priprava podlag oz. stičnih površin z obstoječimi zidovi, -dodatke za oteževalne okoliščine, razen kadar je v opisu postavke ali v pravilih obračuna drugače navedeno. Obračun: -zidanje: po dejanski prostornini (d 20 cm) oz. površini (d 15 cm) zidov, merjeno na golih neometanih zidovih, vse odprtine se odštevajo, -zidanje izjeme:»prazno za polno«se obračuna: zoženja, utori za instalacije, ležišča plošč, vertikalne in horizontalne zidne AB vezi, -obzidava oz. oblaganje z zidaki in ploščami: po dejanski narisni površini obloge, merjeno po zunanjih konturah obloge brez ometa, odprtine 1,0 m2 se ne odštevajo, večje se odštevajo v celoti, -ometi, zidarske obdelave oz. priprave površin: po dejansko izvedenih razvitih površinah, zidarske mere za površine, mizarske mere za odprtine, obračunska višina je svetla višina prostora, če na delu stene (pod oblogo ali spuščenim stropom) ni ometa, se obračunski višini prišteje 5 cm, -ometi, zidarske obdelave oz. priprave površin upoštevanje odprtin: (1) odprtine brez obdelanih špalet odbijemo v celoti, (2) odprtine z obdelanimi špaletami do 20 cm: odbijamo le površino odprtine nad 3,00 m2, površine špalet ne obračunamo (3a) odprtine do 5,00 m2 z obdelanimi špaletami nad 20 cm: odbijamo le površino odprtine nad 3,00 m2, površine špalet nad 20 cm prištejemo k površini ometa, (3b) odprtine nad 5,00 m2 z obdelanimi špaletami nad 20 cm: površina odprtine se odbije v celoti, površina špalete se prišteje k površini ometa v celoti, -ostali dodatki za morebitne oteževalne okoliščine izvedbe del se ne obračunavajo posebej. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -SIST EN 771-1,2,3,4,5,6: specifikacije za zidake, -SIST EN 998-1,2: specifikacija malt za zidanje, -SIST EN ,2: projektiranje, priprava in uporaba zunanjih in notranjih ometov, -SIST-TP CEN/TR 15123: načrtovanje, priprava in uporaba notranjih polimernih ometov, -SIST-TP CEN/TR 15124: načrtovanje, priprava in uporaba notranjih mavčnih ometov, -SIST-TP CEN/TR 15125: načrtovanje, priprava in uporaba notranjih cementnih in/ali apnenih ometov. ZP Rače_POPIS_GO dela.xls SPL.DOL. 10

20 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL ZIDARSKA DELA HIDROIZOLACIJE, IZOLACIJE PRED VLAGO, ZAŠČITE, HIDROIZOLACIJ, TOPLOTNE IZOLACIJE Način vgradnje ter namen uporabe materiala mora biti skladen z navodili oz. priporočili proizvajalcev. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del. Obračun: -dodatki za razne oteževalne okoliščine (vogali, vertikalni zaključki, ipd.) se upoštevajo v enotnih cenah in se ne obraču v količinah, razen če je v opisu postavke drugače navedeno, -hidroizolacije: odprtine in preboji do vključno 3,00 m2 se ne odbijajo (»polno za prazno«), pri večjih se odbije samo razlika nad 3,00 m2, -hidroizolacije: če ni posebej navedeno v opisu postavke, so obračun izvrši po tlorisni (horizontalne) ali narisni (vertikalne) površini, -zaščita hidroizolacij, toplotne izolacije (kadar so ločene postavke v popisih del): obračun po neto površini, merjeno po zunanjih (daljših) stranicah, -zaščita hidroizolacij, toplotne izolacije (kadar so ločene postavke v popisih del): odprtine in preboji do vključno 1,00 m2 se ne odbijajo (»polno za prazno«), pri večjih se odbije površina odprtine oz. preboja v celoti, Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -Pravilnik o zaščiti stavb pred vlago (U.l. RS št. 29/2004), -Pravilnik o toplotni zaščiti in učinkoviti rabi energije v stavbah (U.l. RS št. 42/2002), -SIST DIN ,2,3,4,5,6,7,8,9,10: tesnjenje objektov, -SIST 1031, SIST EN 13956, SIST EN 13969, SIST EN 13970, SIST EN 14967: hidroizolacijski trakovi, -SIST EN 1362, SIST EN 1363, SIST EN 1364, SIST EN 1365, SIST EN 1366, SIST EN 1367, SIST EN 1368, SIST EN 1369, SIST EN 1370, SIST EN 1371: toplotno izolacijski proizvodi za stavbe. ZP Rače_POPIS_GO dela.xls SPL.DOL. 11

21 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL CEMENTNI (PLAVAJOČI) ESTRIHI Estrih mora biti izdelan točno po opisu in načrtu. Tlačna trdnost mora biti razredac20 po SIST EN Nateznotrdnost estriha ter oprijemno vrednost zgornje površine (pull off) mora izvajalec prilagoditi načrtovani rabi (podatek poda izvajalec tlakarskih del), izolativnost pred udarnim zvokom pa mora zadoščati zahtevam iz»elaborata gradbene akustike«oz. veljavnimpredpisom. Za preprečitev pokanja estriha mora izvajalec izvesti tudi potrebne dilatacije (konstruktivne,zarezne, delovnein ob prodorih instalacij). Estrih ne sme imeti razpok ali madežev,zlasti ne mastnih. Pri izdelavi je nujno paziti na predpisane debeline in kote zgornje površine estriha, da bo po končanem polaganju finalnega tlaka dosežena predpisana višinska kota prostora. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -po potrebi lokalno uporabo (nad instalacijami) materialov z izboljšanimi lastnostmi glede zaščite pred udarnim zvokom. Obračun: -po neto tlorisni površini tlaka (vse odprtine, preboji ipd. se odbijajo), -dodatki za razne oteževalne okoliščine (razčlenjenost, prostori pod 5 m2, ipd) se upoštevajo v enotnih cenah in se ne obračunajo v količinah, razen če je v opisu postavke drugače navedeno, -izdelava vseh vrst dilatacij se upošteva v enotnih cenah in se ne obračunajo v ločeno ali v dodatkih na količine, razen č v opisu postavke drugače navedeno. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -Pravilnik o zvočni zaščiti stavb (U.l. RS št. 14/1999) -SIST EN 13813: materiali za estrihe lastnosti in zahteve -SIST EN ,2: vlakna za beton. Posebne zahteve glede izolativnosti pred udarnim zvokom: -ne glede na namembnost, velikost in lokacijo prostora, mora biti ob obodnih stenah in predorih nameščen ločitven trak (iz materiala, ki duši prenos udarnega zvoka) debeline do 1 cm in to skozi vse sloje podlage, -lokalno (nad instalacijami v tlaku), kjer ni zadostne debeline za izolacijo iz popisa del, mora izvajalec uporabiti posebne materiale z izboljšanimi lastnostmi glede zaščite pred udarnim zvokom. Posebne zahteve glede toleranc: -prostori s talnimi odtoki: padec proti talnemu odtoku minimalno 1%; ne glede na zgoraj navedena dovoljena odstopanja od ravnosti v nobenem primeru ni dopusten lokalni nagib ali vbočenost v padcu nasprotnem od odtočnega. ZP Rače_POPIS_GO dela.xls SPL.DOL. 12

22 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL KONTAKTNA FASADA Način vgradnje ter namen uporabe materiala mora biti skladen z navodili oz. priporočili proizvajalcev.uporabi se lahko samo komponente, ki so navedene v tehnični specifikaciji (STS ali ETA) sistema kontaktne fasade. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -izdelava in obdelava vseh vrst dilatacij, vogalov, robov, špalet, stikov z drugimi elementi, vključno s potrebnim materialom. Obračun: -po pravilih Obrtne zbornice Slovenije sekcije slikopleskarjev in črkoslikarjev (Slikopleskarska dela normativi porabe časa in materiala ter pravila merjenja za obračun slikopleskarskih del poglavje Fasaderska dela), -razne oteževalne okoliščine in dodatki (tč. 6.2., in 8.3. zgoraj navedenih pravil) se upoštevajo v enotnih cenah in se ne obračunajo v količinah, razen če je v opisu postavke drugače navedeno. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in tehničnim specifikacijam, predvsem pa: -Pravilnik o toplotni zaščiti in učinkoviti rabi energije v stavbah (U.l. RS št. 42/2002), -tehnične specifikacije (STS ali ETA) dobavitelja sistema. Posebne zahteve glede toleranc: Po pravilih Obrtne zbornice Slovenije sekcije slikopleskarjev in črkoslikarjev (Slikopleskarska dela normativi porabe časa in materiala ter pravila merjenja za obračun slikopleskarskih del poglavje Fasaderska dela). POSEBNA DOLOČILA PO VRSTAH DEL KROVSKA IN KLEPARSKA DELA Izvajalec mora poskrbeti, da bo dobavljena pločevina vsa barvana v isti šarži, t.j. odstopanja v barvnih niansah med vgrajeno pločevino na istem objektu niso dovoljena. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -začasne odvode meteorne vode ven iz objekta (do izvedbe odtočenih cevi oz. meteorne kanalizacije). Obračun: -po pravilih Obrtne zbornice Slovenije sekcije kleparjev in krovcev (Krovsko kleparska dela: normativi in pravila) -razne oteževalne okoliščine in dodatki se upoštevajo v enotnih cenah in se ne obračunajo v količinah, razen če je v opisu postavke drugače navedeno. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -Pravilnik o zaščiti stavb pred vlago (U.l. RS št. 29/2004), -Pravilnik o učinkoviti rabi energije v stavbah (U.l. RS št. 52/2010), -SIST EN 1304: opečni strešniki in fazonski kosi, -SIST EN 14783: povsem podprta pločevina za pokrivanje streh ter zunanje in notranje obloge, -SIST EN 13859: rezervna kritina, -SIST EN 1362, SIST EN 1363, SIST EN 1364, SIST EN 1365, SIST EN 1366, SIST EN 1367, SIST EN 1368, SIST EN 1369, SIST EN 1370, SIST EN 1371: toplotno izolacijski proizvodi za stavbe, -SIST EN : okna in vrata. ZP Rače_POPIS_GO dela.xls SPL.DOL. 13

23 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL PROTIKOROZIJSKA ZAŠČITA JEKLENIH KONSTRUKCIJ, PODKONSTRUKCIJ IN KLJUČAVNIČARSKIH IZDELKOV Konstruiranje Izvajalec mora pri konstruiranju, pri izdelavi delavniških risb ter pri določanju velikosti elementov in načinov spajanja upoštevati pravila in smernice, zapisane v standardih (SIST EN ISO za vroče pocinkanje; SIST EN ISO za zaščitne premazne sisteme), pri vročem pocinkanju pa še omejitve glede velikosti in mase elementov za pocinkanje. Praviloma mora biti korozijska zaščita izvedena pred montažo. Vrtanje in varjenje za potrebe medsebojnega spajanja oz. za fiksiranje drugih elementov na konstrukcijo na objektu praviloma ni dovoljeno oz. je na teh mestih izvesti enakovredno korozijsko zaščito. Priprava podlage Podlaga pred izvedbo korozijske zaščite mora biti ustrezno očiščena in pripravljena, skladno z zahtevami standardov (odvisno od sistema zaščite), zahtevami dobavitelja zaščitnih premaznih sistemov oz. izvajalca vročega pocinkanja. Sto priprave podlage mora biti najmanj Sa2 po SIST EN ISO Zaščita z zaščitnimi premaznimi sistemi Izbira sistema, število in debelina nanosov mora biti določena in izvedena skladno z zahtevami standardov SIST EN ISO ,2,3,4,5,6,7,8. Za vse izdelke v zaprtih delih objekta se upošteva kategorija okolja C2, za izdelke zunaj (na prostem oz. v nezaprtih delih objekta) pa kategorija okolja C3 (po SIST EN ISO ). Krovni finalni premaz oz. popravilo le-tega se lahko izvede tudi na objektu. Izvajalec oz. različni podizvajalci morajo poskrbeti, da bo končni videz premazov identičen (pri isti referenčni barvi, določeni s strani arhitekta). Največje dovoljeno odstopanje je stopnja 1 po SIST EN ISO 3668 (zahteva velja za vsak posamezni premazan element ter za elemente, ki so na objektu vgrajeni drug poleg drugega oz. niso razmaknjeni več kot 50 cm) oz. stopnja 2 po SIST ISO 3668 (za elemente, ki so na objektu razmaknjeni za več kot 50 cm). Zaščita s prevlekami, nanesenimi z vročim pocinkanjem Izvedba zaščite mora biti skladna s SIST EN ISO Debelino nanosa določiti v odvisnosti od okolja, v katerem bo konstrukcija oz. element vgrajen. S konstrukcijskimi ali drugimi tehničnimi rešitvami preprečiti termično deformiranje oz. zagotoviti, da bodo deformacije takšne, da bodo odstopanja končnega izdelka manjša od toleranc, navedenih v DIN Posebne zahteve: -na mestih, kjer je zaradi narave izdelka normalno oz. pričakovano, da je v dosegu rok uporabnikov objekta (napr. ograje), je odstraniti vse ostre delce in robove, na katerih bi se lahko uporabnik poškodoval, -popravilo nepocinkanih mest: izvedeno mora biti pred montažo, za elemente, ki se bodo nahajali na ložah, balkonih in terasah stanovanj, popravljena mesta ne smejo vizualno odstopati od ostale površine oz. so lahko ta odstopanja le neznatna, -bela rja: ni dovoljena, izvajalec mora pravilno negovati elemente po pocinkanju, da prepreči nastanek le-te. V enotnih cenah je upoštevano: -korozijska zaščita (ne glede na vrsto zaščite) vseh kovinskih konstrukcij in elementov je vsebovana v enotnih cenah pri vseh vrstah del in ni nikjer specificirana kot ločena postavka obračuna, -pri zaščiti s premaznimi sistemi je pri vseh vidnih elementih ali sklopih izvesti tudi finalni krovni premaz, pri nevidnih elementih (napr. podkonstrukcijah ipd.) pa samo temeljni in osnovni premaz; debeline in število nanosov: upoštevati SIST EN ISO Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -SIST EN ISO ,2,3,4: priprava jeklenih podlag pred nanašanjem barv in sorodnih proizvodov - vizualno ocenjevanje čistosti površine, -SIST EN ISO ,2,3,4,5,6,7,8: barve in laki korozijska zaščita jeklenih konstrukcij z zaščitnimi premaznimi sistemi, -SIST EN ISO 3668: barve in laki vizualna primerjava barve premaza, -SIST EN ISO 14713: antikorozijska zaščita železnih in jeklenih konstrukcij - cinkove in aluminijeve prevleke - smernice, -SIST EN ISO 1461: prevleke na jeklenih predmetih, nanesene z vročim pocinkanjem - specifikacije in metode ZP Rače_POPIS_GO dela.xls SPL.DOL. 14

24 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL KLJUČAVNIČARSKA DELA (jeklene konstrukcije, ključavničarski izdelki) Vsi elementi morajo biti izdelani iz materiala in dimenzij kot je navedeno v analizi konstrukcije objekta in ostali projektni dokumentaciji. Sidranje elementovv nosilno konstrukcijo objekta je izvesti z elementi in na način kot je navedenov analizi konstrukcije objekta oz. jih mora izvajalec sam dimenzionirati. Na jeklenih konstrukcijah, ki so v končni fazi vidne, je vse zvare brusiti gladko in ravno do površine profila. Izvajalec mora zagotoviti notranjo kontrolo ter zunanji nadzor izdelave in montaže jeklenih nosilnih konstrukcij, skladno z zahtevami SIST ENV Po dokončanju mora predati zaključno poročilo o kvaliteti izdelave in korozijske zaščite jeklene konstrukcije. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -izdelava delavniških načrtov in po potrebi tehnoloških risb, izračunov idr., -ustrezno čiščenje jekla ter izvedba predpisane korozijske zaščite, vse v delavnici ter popravila le-te po montaži na objektu, -izdelava vseh elementov v delavnici in montaža na objektu, -notranjo kontrolo in zunanji nadzor s strani usposobljene organizacije, vključno zaključno poročilo, -delo in material za morebitna odstopanja dejanske skupne dimenzije zaščitnih mrež do ± 5% od opisane skupne dimenzije v popisu. Obračun: -obračunska enota je [kg]: obračun se izvrši po dejanski teži vgrajene konstrukcije po podrobni specifikaciji, ki jo pripravi izvajalec; za vezna in sidrna sredstva (zvari, vijaki,..) se k dejanski teži konstrukcije (t.j. pločevin, profilov in palic oz. vrvi) prišteje še pribitek (izražen v % od teže konstrukcije) k teži za vezna sredstva; višina pribitka je navedena v opisu posameznih postavk, -obračunska enota je [kos]: obračunska enota je komplet izdelane zaščitne mreže, odstopanje skupne dimenzije do ± 5% od opisane v popisu ne vpliva na ceno. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -SIST ENV ,2,3,4,5,6: izdelava in montaža jeklenih konstrukcij, -SIST EN ,2,3,4,5,6: vroče valjani izdelki iz konstrukcijskih jekel, -SIST EN : vroče izdelani votli profili iz nelegiranih in drobnozrnatih konstrukcijskih jekel, -SIST EN ,2: hladno oblikovani varjeni votli konstrukcijski profili iz nelegiranih in drobnozrnatih jekel, -SIST EN ,2,3: varjenje priporočila za varjenje kovinskih materialov. ZP Rače_POPIS_GO dela.xls SPL.DOL. 15

25 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL KERAMIČARSKA DELA Vsi stiki ploščic ali plošč (v nadaljnjem tekstu»ploščic«) talne obloge ali stenske obrobe morajo biti izvedeni tako, da je površina tlakovna stikih ravna, gladka in v isti ravnini. Preboji instalacij na ploščicah morajo biti izvedeninatančno, velikosti izsekov ne smejo biti večji kot je potrebno, saj niso predvidene rozete ipd. za prekrivanje teh prebojev. Talne ploščice morajo biti ustrezno protizdrsne: zahteve so opisane v vsaki postavki popisa. Masa za polnjenje stikov: Biti mora take kvalitete, da gotova obloga ustreza pogojem uporabe prostora v katerem se nah Barvo mase in širino fuge izbere arhitekt. Vsi stiki med vertikalnimi in horizontalnimi površinami, dilatacije, vogali ter stiki ploščice z ostalimi elementi morajo biti obvezno tesnjeni s trajnoelastičnim visoko kvalitetnim kitom v barvi po izboru arhitekta. Izvajalec mora zagotoviti, da bodo vse ploščice iste vrste, položene v enem prostoru, iz iste proizvodne sarže. Barvna odstopanja med ploščicami v istem prostoru niso dovoljena! Ob dobavi in polaganju mora voditi evidenco o tem, iz katere proizvodne sarže in kje so položene posamezne ploščice. Podatke o tem mora ob zaključku posredovati naročniku. Zato mora pri naročilu zagotoviti zadostno količino tudi za morebitne kasnejše popravke poškodb. Izvajalec mora po dokončanju del naročniku predati po 5 m2 od vseh vrst (razen za oblogo tuš kabin v sobah: 1 m2) in proizvodnih sarž vgrajenih ploščic v ustrezni embalaži vključno s seznamom Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -stenske obrobe pri oblaganju tlakov, -tesnjenje stikov med vertikalnimi in horizontalnimi površinami, dilatacij, vogalov ter stikov ploščice z ostalimi elementi s trajnoelastičnim visoko kvalitetnim kitom, -razne vogalne in zaključne letve po izboru arhitekta, -vse potrebne obdelave ploščic kot je rezanje ploščic na potrebno dimenzijo, obdelave ob prebojih in podobno, -razne oteževalne okoliščine in dodatki se upoštevajo v enotnih cenah in se ne obračunajo v količinah, razen če je v opisu postavke drugače navedeno, -polaganje po polagalnih načrtih, kjer so izdelani, -predajo po 5 m2 od vseh vrst in proizvodnih sarž vgrajenih ploščic v ustrezni embalaži vključno s seznamom za morebitne popravke poškodb po selitvi uporabnika v objekt. Obračun: -po pravilih Obrtne zbornice Slovenije sekcija gradbincev odbor keramičarjev in pečarjev (Keramičarska dela standardizirani opisi in normativi), -razne oteževalne okoliščine in dodatki se upoštevajo v enotnih cenah in se ne obračunajo v količinah, razen če je v opisu postavke drugače navedeno. Posebne zahteve glede toleranc in kvalitete: -kvaliteta materiala in izvedbe mora ustrezati zahtevam SIST-TP CEN/TR 13548, -dovoljena odstopanja oz. tolerance: po SIST-TP CEN/TR (DIN se uporabi samo za podlago), -glede odpornosti proti obrabi ploščic z glazuro se zahteva uporaba takšnih ploščic, da po namenu ustrezajo klasifikaciji»aneksa N«iz»SIST EN 14411«. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -SIST-TP CEN/TR 13548: splošna pravila za oblikovanje in vgradnjo keramičnih ploščic, -SIST EN 14411: keramične ploščice, -SIST EN 12004: lepila in malte za ploščice. ZP Rače_POPIS_GO dela.xls SPL.DOL. 16

26 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL STAVBNO POHIŠTVO IN ZASTEKLITVE NA FAS Vsa okna, vrata in zasteklitve morajo biti izdelane v skladu z opisi, načrti in shemami. Izvajalec je dolžan poskrbeti za to, da so upoštevani vsi grafični in tekstualni deli projekta ter za morebitne uskladitve med le-temi. Izvedba mora biti takšna, da bo toplotnih mostov. Obveza izvajalca teh del je, da predhodno preveri mere vseh odprtin in le-tem prilagodi natančno velikost stavbnega pohištva. Glede na prej navedeno mora ponudnik/izvajalec enotne cene formirati tako, da se le-te ne spremenijo, tudi č dejanske mere odprtin in stavbnega pohištva različne od opisanih oz. od tistih v shemah (± 5%). V kolikor bo zaradi nenatančne priprave odprtin za stavbno pohištvo potrebno dobaviti in montirati notranje vogalne prekrivne letvice, bo dobava in montaža le-teh strošek odgovornega za nenatančnost (izvajalec gradbenih dela ali pa izvajalec stavbnega pohištva), nikakor pa ne naročnika. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -izdelava delavniških načrtov in po potrebi tehnoloških risb za proizvodnjo vključno z detajli, -slepe okvirje ter/ali nosilno podkonstrukcijo, če je to potrebno ali če je izrecno opisano v opisu posamezne postavke -delo in material za morebitna odstopanja dejanske skupne dimenzije elementov do ± 5% od opisane skupne dimenzije v popisu. Posebne zahteve glede gradbeno-fizikalnih lastnosti stavbnega pohištva na fasadnem ovoju: -zračna propustnost: razred 3 po SIST EN 12207; do tlačne razlike 300 Pa, merjeno po SIST EN 1027, -vodotesnost: razred 7A po SIST 12208, merjeno po SIST EN 1027, -toplotna prehodnost: določena v opisih posameznih postavk oz. v tehničnem poročilu, -zvočna izolirnost: Rw 32 db, -odpornost na veter za zunanja senčila: razred 2 po SIST EN Varnostna stekla: -posamezne zahteve so opisane v popisu del, vgradijo se lahko samo stekla z dokazili o izpolnjevanju teh lastnosti, -debeline in sestave stekel navedene v opisih so ocenjene: dimenzioniranje glede na predpisane zahteve in nameravano rabo izvede izvajalec. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -Pravilnik o zaščiti stavb pred vlago (U.l. RS št. 29/2004), -Pravilnik o učinkoviti rabi energije v stavbah (U.l. RS št. 52/2010), -Pravilnik o zaščiti pred hrupom v stavbah (U.l. RS št. 10/2012) -SIST EN : okna in vrata, -SIST EN 13659, SIST EN 13561: polkna, rolete, zunanja senčila. ZP Rače_POPIS_GO dela.xls SPL.DOL. 17

27 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL STAVBNO POHIŠTVO - NOTRANJA VRATA Vsa vrata morajo biti izdelana v skladu z opisi, načrti in shemami. Uporabiti je sistemske rešitve proizvajalcev. Izvajalec je dolžan poskrbeti za to, da so upoštevani vsi grafični in tekstualni deli projekta ter za morebitne uskladitve med le-temi. Izvajalec vrat je dolžan pravočasno sporočiti glavnemu izvajalcu vse tehnološke podatke, predvsem pa točne mere odpr stenah ter podatke o mestih el. priklopov. Prav tako je izvajalec vrat sam dolžan preveriti debeline in obdelave sten, v katerih so vrata in temu ustrezno izbrati debelino podboja. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -dobavo in vgradnjo odbojnikov po izboru arhitekta, -po potrebi začasne cilindrične vložke za čas gradnje, -delo in material za morebitna odstopanja dejanske skupne mere vrat do ± 5% ter širine vratnega podboja do 20% od opisane skupne dimenzije v popisu, -pri vratih z električnimi ključavnicami in vratih s požarnimi zahtevami sodelovanje pri funkcionalnem preizkušanju le-teh. Zaklepanje/odklepanje: -Pri posameznih vratih s ključavnico za cilindrični vložek bodo vgrajeni cilindrični vložki za sistemsko odklepanje/zaklepanje. Če je potrebno (za zagotavljanje varnosti med gradnjo), mora izvajalec za čas gradnje vgraditi začasni cilindrični vložek in ga odstraniti ob vgradnji sistemskih. -Pri vratih z električnimi ključavnicami so le-te sestavni del cene samo za del, ki ga vgradi dobavitelj vrat, za ostalo glej popise pristopne kontrole. Obvezno mora biti zagotovljena kompatibilnost s sistemom pristopne kontrole in požarnega javljanja. Priklop na sistem ni predmet teh del. Posebne zahteve glede dimenzijskih toleranc: -dimenzije vratnega krila: tolerančni razred 2 po SIST EN 1529, -ravnost vratnega krila: lokalna ravnost: tolerančni razred 2 po SIST EN 1530; splošna ravnost: tolerančni razred 3 po SIST EN 1530, -mehanska odpornost vrat: razred 3-4 (zahtevna in bolj zahtevna raba) po SIST EN 1192, -odpornost pri klimatskih obremenitvah: glej opise pri posameznih vratih. Vrata z zahtevami po požarni odpornosti in vrata na evakuacijskih poteh: -zahteve so razvidne iz»zasnove požarne varnosti«, -vgradijo se lahko samo vrata, ki imajo certifikat o skladnosti, ki izkazuje zahtevane lastnosti, -vsi sestavni deli in opisane komponente ter način vgradnje morajo biti ustrezne pogojem iz certifikata o skladnosti oz. STSa, na podlagi katerega je bil certifikat izdan, -naprave za odpiranje vrat na evakuacijskih poteh morajo biti skladne s SIST EN 179, -samozapirala na požarnih vratih morajo biti ustrezna teži vratnega krila ter skladna s SIST EN Vrata z zahtevami glede zvočne izolativnosti: -vse v popisih zapisane vrednosti se nanašajo na vrednosti vgrajenih vrat na objektu. Varnostna stekla: -posamezne zahteve so opisane v popisu del, vgradijo se lahko samo stekla z dokazili o izpolnjevanju teh lastnosti, -debeline in sestave stekel navedene v opisih so ocenjene: dimenzioniranje glede na predpisane zahteve in nameravano rabo izvede izvajalec. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -Pravilnik o zaščiti pred hrupom v stavbah (U.l. RS št. 10/2012) -osnutek SIST EN : notranja vrata (oz. vsi referenčni standardi ali STS) -osnutek SIST EN : požarna vrata (oz. vsi referenčni standardi ali STS) -SIST EN 179: stavbno okovje naprave za zasilne izhode z vzvodno ročico ali pritisnim pedalom, -SIST EN 1154: stavbno okovje naprave za samodejno zapiranje vrat. ZP Rače_POPIS_GO dela.xls SPL.DOL. 18

28 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL LESENE TALNE OBLOGE Dobavitelj oz. izvajalec talne obloge mora pravočasno obvestiti glavnega izvajalca o točni debelini finalnega poda, da bo lahko podlaga pripravljena na ustrezno višino. Notranje talne obloge: Dobavitelj oz. izvajalec talne obloge mora podati zahteve glede maksimalne dovoljene vlage v po in v prostoru za finalni tlak. Pred polaganjem mora vlažnost preveriti z ustreznimi merilnimi instrumenti in rezultate meritev zabeležiti v gradbeni dnevnik. V primeru prisilnega razvlaževanja je merodajna meritev vlage vsaj 3 dni po prenehanju prisilnega razvlaževanja. Dokler vlažnost ni manjša od dovoljene, ne sme pričeti s polaganjem. Dobavitelj oz. izvajalec tlaka mora pravočasno obvestiti glavnega izvajalca o posebnih zahtevah glede podlage (oprijemne vrednosti). Vsi stiki talne obloge ali stenske obrobe morajo biti izvedeni tako, da je površina tlakov na stikih ravna, gladka in v isti ravnini, stiki izvedeni tesno druga do drugega in čim manj vidni. Sestavni del tlakov so stenske obrobe ali zaključki tlaka. Stenske obrobe morajo pokrivati vse stike tlaka s stenami. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -merjenje vlažnosti podlage, -priprava podlage, kot je popravilo in izravnava manjših lokalnih neravnin, odpraševanje, po potrebi tudi brušenje ali peskanje do potrebne oprijemnosti, -stenske obrobe oz. zaključne letve, -tesnjenje ali primerna obdelava stikov z ostalimi elementi, vse potrebne obdelave ob prebojih in podobno -razne vogalne in zaključne letve po izboru arhitekta, -razne oteževalne okoliščine in dodatki se upoštevajo v enotnih cenah in se ne obračunajo v količinah, razen če je v opisu postavke drugače navedeno. Obračun: -po neto tlorisni površini položenega tlaka oz. kot je navedeno v posameznih postavkah. Posebne zahteve glede kakovosti izvedenih del: -za ocenjevanje kakovosti se upoštevajo merila iz»meje sprejemljivosti položene lesene talne obloge ob predaji objekta«(korak, specializirana revija za talne obloge, ), -še sprejemljiva talna obloga je tista, ki po prej navedenem kriteriju doseže največ 40 točk. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -SIST EN 13756, SIST EN 14342: lesene talne obloge, -SIST EN 13226, SIST EN 13227, SIST EN 13228, SIST EN 14761: Masivni parket, masivne lesene talne obloge, parket iz masivnega lesa, masivne predsestavljene plošče, -SIST EN 14041, SIST EN 685, SIST-TS CEN/TS ,2,3,4: netekstilne, tekstilne in laminatne talne obloge. ZP Rače_POPIS_GO dela.xls SPL.DOL. 19

29 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL SUHOMONTAŽNA DELA Vsa suhomontažnadela morajo biti izdelani v skladu z veljavniminormativi in tehničnimi predpisi oz. skladno z navodili in sistemskimi rešitvami proizvajalcev, še posebej na stikih z drugimi konstrukcijskimi elementi. Ves uporabljen material, pomožni, pritrdilni, podkonstrukcija itd. mora biti od istega (enega) proizvajalca. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -»bandažiranje«do stopnje K2, -izdelava vseh potrebnih zaključkov, spojev in prehodov, še posebej na stikih z ostalimi konstrukcijskimi elementi, po specifikacijah oz. sistemskih rešitvah dobavitelja sistema, -izdelava vseh izrezov ter morebitnih ojačitev in prilagoditev v podkonstrukciji ipd. tako, da bo stena, obloga ali strop z vsemi vgrajenimi ali pritrjenimi elementi služil svojemu namenu, -razne oteževalne okoliščine in dodatki (se ne obračunajo v količinah), razen če je v opisu postavke drugače navedeno. Obračun: -po določilih Obrtne zbornice Slovenije sekcija gradbincev odbor izvajalcev suhomontažnih del (Suhomontažna grad - standardizirani opisi in normativi), -razne oteževalne okoliščine in dodatki se upoštevajo v enotnih cenah in se ne obračunajo v količinah, razen če je v opisu postavke drugače navedeno. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in standardom, predvsem pa: -Pravilnik o zaščiti pred hrupom v stavbah (U.l. RS št. 10/2012) -SIST EN 520: mavčne plošče, -SIST EN 13963: tesnilni material za mavčne plošče, -SIST EN 14195: elementi s kovinskimi okvirji za mavčne plošče, -SIST EN 14209: predoblikovane mavčne plošče, -SIST EN 14353: pomožni in dodatni profili za mavčne plošče, -SIST EN 14496: lepila na osnovi mavca za toplotno/zvočno izolacijo kompozitnih panelov in mavčne plošče, -SIST EN 14566: mehanska pritrdilna sredstva za sisteme iz mavčnih plošč, -SIST EN 1362, SIST EN 1363, SIST EN 1364, SIST EN 1365, SIST EN 1366, SIST EN 1367, SIST EN 1368, SIST EN 1369, SIST EN 1370, SIST EN 1371: toplotno izolacijski proizvodi za stavbe. Sistemi za zagotavljanje požarne odpornosti morajo biti izdelani na podlagi veljavnega STS. ZP Rače_POPIS_GO dela.xls SPL.DOL. 20

30 GRADBENO OBRTNIŠKA DELA POSEBNA DOLOČILA PO VRSTAH DEL SLIKOPLESKARSKA DELA Barva mora biti enakomerne strukture, kar mora izvajalec doseči s stalnim mešalnim razmerjem, ustreznim prekritjem podlage idr.. Po dokončanju mora izvajalec predati naročniku po 10 kg pripravljene barve vsakega odtenka in vrste barve za morebitne popravke poškodb po selitvi v objekt. Enotne cene morajo vsebovati: -vse iz splošnih določil za vse vrste del, -morebitno potrebni osnovni in vezni premazi po zahtevah dobavitelja izravnalnih kitov in barv, -vse potrebne zaščite okrog ostalih že vgrajenih elementov (preboji, stavbno pohištvo,...) v vseh fazah, -vse potrebne obdelave ob stikih različnih materialov podlage (dilatacije, poglobljene fuge ipd.), na zaključkih in priključkih k že vgrajenim elementom (preboji, stavbno pohištvo,..), tudi kitanje z akrilnim kitom, -popravila slikanja po dokončani finalizaciji stanovanj (polaganje parketa, vgradnja vrat, montaža stikal in vtičnic), -predajo po 10 kg pripravljene barve vsakega odtenka in vrste barve za morebitne popravke poškodb po selitvi v objekt. Obračun: -po pravilih Obrtne zbornice Slovenije sekcije slikopleskarjev in črkoslikarjev (Slikopleskarska dela normativi porabe časa in materiala ter pravila merjenja za obračun slikopleskarskih del poglavje Slikarska dela), -razne oteževalne okoliščine, dodatki in»spremembe vrednosti«(tč , , , 6.2., 7.2. in 8.3. zgoraj navedenih pravil) se upoštevajo v enotnih cenah in se ne obračunajo v količinah, razen če je v opisu postavke drugače navedeno. Predpisi, standardi: Izvedba del ter vgrajeni material morata ustrezati veljavnim predpisom in tehničnim specifikacijam, predvsem pa: -SIST EN 13300: barve in laki premazna sredstva in premazni sistemi na vodni osnovi za notranje zidove in stropove, -SIST EN ISO : barve in laki - premazni materiali in premazni sistemi za zunanjo zaščito zidov in betona, -SIST EN ISO 3668: barve in laki vizualna primerjava barve premaza. ZP Rače_POPIS_GO dela.xls SPL.DOL. 21

31 GRADBENO OBRTNIŠKA DELA Investitor: OBČINA RAČE FRAM Grajski trg Rače Objekt: ZDRAVSTVENA POSTAJA RAČE Proj. dokumentacija: GRADBENA DELA Štev. projekta: P 13 REKAPITULACIJA A. GRADBENA DELA A.I. Zemeljska dela - A.II. Betonska in železokrivska dela - A.III. Zidarska dela - A.IV. Tesarska dela - A.V. Notranja kanalizacija v temeljih in drenaža - NEPREDVIDENA DELA (5%), obračun po dejanskih stroških po potrditvi nadzora - A. GRADBENA DELA SKUPAJ (brez DDV) DDV 22 % - GRADBENA DELA SKUPAJ (z DDV) ZP Rače_POPIS_GO dela.xls A.GD.REKAP 22

32 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.I. Zemeljska dela Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Zemeljska dela ( ) skupaj A.I. A. izkopi, zasipi Opomba! Odstranitev drevja in okrasnega grmičevja, priprava zemljišča za zemeljska dela, površinski odkop humusa je predmet popisa zunanje ureditve. A.I. A1. Široki izkop Široki izkop gradbene jame v zemlji do IV. ktg / pri izračunu količin je upoštevan naklon brežin 1:2 / z odrivom izkopane zemlje v gradbiščno deponijo m3 680,00 - A.I. A2. Planiranje gradbene jame Planiranje in izravnava dna gradbene jame v zahtevani ravnini z izvršitvijo manjših površinskih izkopov ( do 0,05 m3/m2 ), ter premeščanjem materiala v vdolbine z utrjevanjem in valjanjem dna do predpisane zbitosti v skladu z navodili geomehanika. m2 650,00 - A.I. A3. Komprimirano nasutje pod temeljno ploščo Dobava in naprava nasipa pod temeljno ploščo objekta in talno ploščo zaradi eventuelnih poglobitev z gramozom v uvaljani debelini 40 cm, s komprimiranjem do polne zbitosti. m3 240,00 - a./ Dobava in vgradnja geotekstila s preklopom stikov 30 cm TIP 500 g/m2 m2 650,00 - A.I. A4. Zasip ob temeljih Zasip za temelji in stenami z zemljino III. kategorije, po slojih oziroma plasteh v debelini do 20 cm, z dovozom materiala iz gradbiščne deponije na razdalji do 50 m. Zasipni material je sproti utrjevati - komprimirati do predpisane zbitosti v skladu z navodili geomehanika. m3 65,00 - A.I. A5. Odvoz zemljine Nakladanje in odvoz izkopane zemlje v do 10 km odaljeno javno deponijo, z nakladanje materiala in razstiranjem na odlagališču. m3 620,00 - A.I. A6. Fino planiranje humusa Dobava, razvoz, razstiranje in fino planiranje humusa, na predvidene zelene površine, v debelini cca 20 cm. m3 25,00 - izkopi, zasipi ( ) - ZP Rače_POPIS_GO dela.xls A.I.ZemD 23

33 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.I. B. pripravljalna dela Opomba: Pripravljalna dela, Zavarovanje gradbišča, izvajanje ukrepov varstva pri delu, postavitev začasnih objektov in inštalacijskih priključkov je predmet posebnega sklopa popisov del A.I. B1. Zakoličba objekta a./ Geodetska zakoličba objekta kom 1,00 - b./ Postavitev in odstranitev gradbenih profilov ob predvidenem objektu v oddaljenosti 2,0 m. kom 16,00 - pripravljalna dela ( ) - Zemeljska dela ( ) skupaj ZP Rače_POPIS_GO dela.xls A.I.ZemD 24

34 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.II. Betonska in železokrivska dela Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Betonska in železokrivska dela ( ) skupaj A.II. A. betonska dela A.III. A1. Temeljna plošča, debeline 25 cm a./ Dobava in strojno vgrajevanje betona v armirane konstrukcije prereza 0,20-0,30 m3/m2, plastičen beton granulacije 0-32 mm, C25/30, XC2, Dmax32 (MB 30/0-32), z vsemi pomožnimi deli in prenosi. m3 150,00 - b./ polaganje PE folije na izravnano podlago m2 600,00 - A.III. A2. Točkovni temelji nadstreška Dobava in strojno vgrajevanje betona v armirane konstrukcije prereza > 0,30 m3/m2, plastičen beton granulacije 0-32 mm, C25/30, XC2, Dmax32 (MB 30/0-32), z vsemi pomožnimi deli in prenosi. m3 1,00 - A.III. A3. Medetažne plošče, ravna streha Dobava in strojno vgrajevanje betona v armirane konstrukcije prereza 0,12-0,20 m3/m2, plastičen beton granulacije 0-32 mm, C25/30, XC2, Dmax32 (MB 30/0-32), z vsemi pomožnimi deli in prenosi. a./ ravna streha, debeline 20 cm m3 40,50 - b./ medetažne plošče, debeline 16 cm m3 65,30 - c./ konzolni nadstreški, debeline 14 cm, doplačilo za izvedbo vidnega betona m3 1,20 - A.III. A4. Vertikalne in horizontalne vezi Dobava in strojno vgrajevanje betona v armirane konstrukcije prereza 0,04-0,08 m3/m1, plastičen beton granulacije 0-16 mm, C25/30, XC2, Dmax32 (MB 30/0-32), z vsemi pomožnimi deli in prenosi. m3 14,00 - A.III. A5. Nosilci, AB preklade Dobava in strojno vgrajevanje betona v armirane konstrukcije prereza 0,12-0,20 m3/m2, plastičen beton granulacije 0-32 mm, C25/30, XC2, Dmax32 (MB 30/0-32), z vsemi pomožnimi deli in prenosi. m3 8,50 - A.III. A6. Temeljni podstavki strojnih naprav Dobava in strojno vgrajevanje betona v armirane konstrukcije prereza 0,12-0,20 m3/m2, plastičen beton granulacije 0-32 mm, C25/30, XC2, Dmax32 (MB 30/0-32), z vsemi pomožnimi deli in prenosi. Zaščita betona z premazom m3 2,00 - betonska dela ( ) - ZP Rače_POPIS_GO dela.xls A.II.BD 25

35 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.II. B. armatura A.II. B1. Dobava, ravnanje, rezanje, krivljenje in polaganje srednje zahtevne armature iz betonskega jekla po izvlečku armature v načrtih. Armaturne mreže iz jekla B 500 A po standardu EN in B 500 A v skladu s standardom DIN 488:2008 in zahtevah Slovenskega tehničnega soglasja STS. Rebrasto jeklo v palicah v skladu s standardom EN (B 500 B ali B 500 A), STS in tudi s standardom DIN 488:2008 (B 500 B). vključno z dobavo in vgradnjo tipskih distančnikov (po izboru izvajalca) in ostalimi dodatnimi deli in prenosi (masa distančnikov ni zajeta v količinah) a./ betonsko jeklo talna plošča kg 5400,00 - medetažne plošče kg 3808,80 - vezi kg 1960,00 - nosilci, preklade kg 1530,00 - b./ mrežna armatura talna plošča kg 8100,00 - medetažne plošče kg 6348,00 - A.II. B2. Elementi za termično ločitev konzolnih nosilcev V popisih je zajeta dobava in montaža Schock elementov. Schock elementi se vgradijo v stiku med objektom in nosilci ali ploščami. Izvedba v skladu z pozicisjkim načrtom gradbenih konstrukcij in delavniškim detajlom proizvajalca. a./ Linijski nosilni element za termično ločitev zunanje plošče, debelina izolacijske plasti: 8 cm, debelina AB plošče: 20 cm (npr.: Schoeck ISOKORB A-K 10/7) m1 5,00 - b./ Točkovni nosilni element za termično ločitev jeklenih nosilcev, debelina izolacijske plasti: 8 cm (npr.: Schoeck ISOKORB QS-12) kom 6,00 - armatura ( ) - Betonska in železokrivska dela ( ) skupaj ZP Rače_POPIS_GO dela.xls A.II.BD 26

36 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.III. Zidarska dela Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Zidarska dela ( ) skupaj A.III. A. nosilna konstrukcija A.III. A1. Zidanje zunanjih opečnih nosilnih zidov debeline 25 cm, z uporabo porozirane opeke, dimenzij 25x37,5x23,8 cm in podaljšane malte 1:2:6. Toplotna prevodnost (l) opečnega zidaka debeline 25 cm ob uporabi podaljšane malte znaša 0,30 W/mK, opečni blok npr.: POROTHERM 25S P+E Zidanje vertikalnih protipotresnih zidnih vezi z BETONSKIM, ali OPEČNIM VOGALNIKOM, dimenzij 25x38x23,8 cm. Kompletno s vsemi pomožnimi deli in transporti do mesta vgraditve. Po navodilih proizvajalca! - toplotna izolativnost =0,30W/mK m3 118,00 - A.III. A2. Zidanje notranjih opečnih nosilnih zidov debeline 25 cm, z uporabo porozirane opeke, dimenzij 25x37,5x23,8 cm in podaljšane malte 1:2:6, opečni blok npr.: POROTHERM 25S P+E Zidanje vertikalnih protipotresnih zidnih vezi z BETONSKIM, ali OPEČNIM VOGALNIKOM, dimenzij 25x38x23,8 cm. Kompletno s vsemi pomožnimi deli in transporti do mesta vgraditve. Po navodilih proizvajalca! - toplotna izolativnost =0,30W/mK - zvočna izolativnost vgrajene stene (obojestransko ometane); Rw' = 48 db; laboratorisjka vrednost zvočne izolativnosti opeke Rw = 52 db m3 124,00 - A.III. A3. Dobava in vzidava montažnih opečnih preklad v nosilne opečne zidove, kompletno pripravo in izdelavo ležišč in vsemi pomožnimi deli in prenosi do mesta vgraditve (npr: POROTHERM preklade 12/6.5cm) a./ stena debeline 25 cm m1 40,00 - nosilna konstrukcija ( ) - ZP Rače_POPIS_GO dela.xls A.III.ZD 27

37 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.III. B. hidroizolacije, ometi, toplotna izolacija, estrihi A.III. B1. Hidroizolacija proti pritisku talne vode (npr.:fragmat - RS APP 06) ali enakovredno Sistem v skladu s Pravilnikom o zaščiti stavb pred vlago Ur.l. R.S. št. 29, in v njem zahtevanim standardom DIN Nanos hladnega bitumenskega premaza (npr. IBITOL) na suho in brezprašno površino AB konstrukcije, poraba 0,3 l/m2, sušenje premaza 24 ur. Vgradnja horizontalne hidroizolacije proti pritisku talne vode, plastomerni bitumenski trakovi (APP), v skladu s SIST EN TIP T in SIST 1031 (npr. IZOTEKT T4 PLUS ali IZOTEKT P4 PLUS), popolno privariti s podlago, izdelava 10 cm preklopov v prečni in 15 cm v vzdolžni smeri. Vgradnja EPS KOTNE LETVE 5x5 cm za blažitev ostrega kota na področju prehoda hidroizolacije: tla-stena (preprečevanje ostrega pregiba varilnega traku in posledičnega trganja trakov zaradi zemeljskih posedkov). Izdelava vertikalne hidroizolacije proti pritisku talne vode. Plastomerni bitumenski trakovi (APP) v skladu s SIST EN TIP T in SIST 1031 (npr. IZOTEKT T4 PLUS ali IZOTEKT P4 PLUS), popolno privariti s podlago. Trak odmerimo na začetek preklopa v horizontali (10 cm). Pričetek varjenja pa začnemo s spodnje strani stene - od zgornjega konca kotne letve proti vrhu stene. Izdelava 10 cm preklopov v prečni in 15 cm v vzdolžni smeri. S končanjem vertikalne hidroizolacije dokončamo še spoj hidroizolacije: stena-tla, preklop najmanj 10 cm (na EPS kotno letev a./ horizontalna hidroizolacija na temeljni plošči m2 600,00 - b./ vertikalna hidroizolacija m2 166,00 - A.III. B2. Dobava in izdelava hidroizolacijskega premaza s polimercementno elastično tesnilno maso kot npr. Hidrostop elastik ali enakovredno, pod AB vezmi v kleti itd.. za horizontalno in vertikalno zaščito pred vlago z kompletno izdelavo v skladu z navodili proizvajalca. m2 5,00 - A.III. B3. Notranji ometi Naprava strojnega grobega in finega ometa opečnih sten v cementni in podaljšani cementni malti, kompletno s predhodnim cementnim obrizgom in vsemi pomožnimi deli in prenosi do mesta vgraditve. Vgraditev tipskih kovinskih profilov na vogalih ometanih sten. Notranji grobi omet debeline 1,5 cm, v skladu s SIST EN 413-1, zaključni fini omet debeline 0,30 cm m2 1490,00 - a./ Naprava izravnalnega cementnega ometa na zunanjih stenah v območju podstavka. m2 51,00 - A.III. B4. Toplotna izolacija plavajočih tlakov Dobava in polaganje toplotne izolacije tlakov iz ekspandiranega polistirena na preklop, v skladu s SIST EN 13163, kompletno z rezanjem plošč ob talnih instalacijah, s vsemi pomožnimi deli in prenosi do mesta vgraditve. Polaganje v dveh slojih. Tlačna trdnost 100 kpa pri 10% deformaciji. Toplotna prevodnost po SIST EN je 0,037 W/mK (npr.: Fragmat EPS 100) a./ izolacija debeline cm m2 504,50 - b./ izolacija debeline cm m2 17,50 - ZP Rače_POPIS_GO dela.xls A.III.ZD 28

38 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.III. B5. Toplotna izolacija zunanjih zidov v zemlji Dobava in vgradnja vodoodporne toplotne izolacije zunanjih zidov v zemlji in cokla iz ekstrudiranega polistirena na preklop (mehanska zaščita hidroizolacije), v skladu s SIST EN 13164, evropska direktiva o gradbenih proizvodih CPD 89/106/EEC). Pritrjevanje; poliuretansko lepilo TERMIFIX (1 kartuša/5m2), bitumensko hladno lepilo BITUFIX (1-2 kg/m2). Tlačna trdnost 200 kpa pri 10% deformaciji. Toplotna prevodnost po SIST EN je 0,036 W/mK (npr.: FRAGMAT XPS 300 GL ali enakovredno) a./ toplotna izolacija debeline 12 cm. m2 20,00 - b./ toplotna izolacija debeline 16 cm. m2 134,00 - A.III. B6. Plavajoči estrihi Dobava in izdelava mikroarmiranega cementnega estriha, kompletno z izdelavo delovnih stikov, dilatacij in vsemi pomožnimi deli in transporti do mesta vgraditve. Mikroarmirani estrih debeline 6-7cm, kompletno s potrebno armaturo, dilatacijskimi trakovi površina je fino zaglajena, v skladu z SIST EN Opomba: vsi estrihi so dilatirani na ustrezne površine in izvedeni po veljavnih predpisih o zvočni izolativnosti (plavajoči estrih). Uporabljeni materiali morajo ustrezati materialom iz projekta gradbene fizike. Opomba: tipske izolacijske plošče so predmet popisa strojnih inštalacij! a./ v področju talnega ogrevanja (na položene tipske plošče) m2 504,50 - b./ z polaganjem PE zaščitne folije na toplotno izolacijo m2 17,50 - A.III. B7. Podzidava v območju fasadnih odprtin (zunanja vrata, stene), zaključek plavajočega tlaka (toplotni most) Porobetonske zidne plošče debeline 10 cm (kot npr. YTONG ZP 10) s tankoslojno lepilno malto, ter sidranje v nosilni zid z elastičnimi pocinkanimi sidri po vertikalnem in horizontalnem stiku. Prvo vrsto polagati v podaljšano malto 1:2:8. Vključno z dobavo materiala in vsemi potrebnimi transporti. m1 13,00 - A.III. B8. Toplotna izolacija - toplotni mostovi Dobava in vgradnja toplotne izolacije po obodu AB medetažnih plošč, ter ob AB nosilcih iz ekstrudiranega polistirena na preklop, v skladu s SIST EN Pritrjevanje; poliuretansko lepilo TERMIFIX (1 kartuša/5m2) Tlačna trdnost 200 kpa pri 10% deformaciji. Toplotna prevodnost po SIST EN je 0,036 W/mK (npr.: FRAGMAT XPS 300 GL ali enakovredno) a./ toplotna izolacija debeline 5 cm. m2 55,00 - b./ toplotna izolacija debeline 10 cm. m2 126,00 - A.III. B9. Polnjenje 1. linije opeke s periltno malto, za prekinitev linijskega toplotnega mostu Dobava in vgrajevanje (polnitev) 1.linije opeke nad temeljno ploščo z perlitno malto, kompletno z vsemi pomožnimi deli in prenosi. m1 270,00 - ZP Rače_POPIS_GO dela.xls A.III.ZD 29

39 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.III.B10. Naklonski beton ravne strehe, debeline 5-15cm, nakloon min 1%. Dobava in betoniranje nearmiranega naklonskega betona, prereza od 0,03 do 0,10 m 3 /m 2, z betonom zahtevane tlačne trdnosti C 25/30 (MB 30), s črpnim vgrajevanjem. Površina mora biti zaglajena in v predpisanih padcih k sifonom, podlaga je pripravljena za montažo toplotne izolacije, hidroizolacije, m3 14,00 - hidroizolacije, ometi, toplotna izolacija, estrihi ( ) - A.III. B1. Izolacija neizkoriščenega podstrešja A.III. B1.1. Toplotna izolacija, paroprepustna folija Dobava in vgradnja toplotne izolacije in paroprepustne folije na armiranobetonsko ploščo, z vsemi dodatnimi deli in prenosi. Sestava: a./ paroprepustna folija iz polipropilenskega predenega voala, ekstremno odpornega proti trganju po SIST EN , Sd = 0,02m, vključno z samolepilnimi trakovi (npr: Knauf insulation LDS 0,02). m2 371,00 - b./ toplotna izolacija, mineralna volna, debeline 2x14cm, v skladu z SIST EN 13162, toplotna prevodnost po SIST EN je 0,039 W/mK, (npr: Knauf insulation DP3). m2 371,00 - Izolacija neizkoriščenega podstrešja ( ) - A.III. C. priprave za inštalacije, pomoč inštalaterjem, A.III. C1. Izvedba prebojev in prehodov instalacij skozi stene in stropove z vrtanjem, dolbljenje sten različnih dimenzij za inštalacije, vključno z kasnejšim popravilom in zametavanjem. a./ preboji vel. do fi 80 mm kom 20,00 - b./ preboji vel. nad fi 100 mm kom 18,00 - c./ rege vel. do fi 80 mm m1 20,00 - d./ rege vel. nad fi 80 mm m1 18,00 - A.III. C2. Pomoč pri vgraditvi - montaži elektro in strojnih omaric a./ razdelilci talnega ogrevanja kom 3,00 - b./ elektro omarice kom 3,00 - A.III. C3. Pomoč pri vgraditvi talnih inštalacij a./ talni sifoni kom 3,00 - priprave za inštalacije, pomoč inštalaterjem, ( ) - ZP Rače_POPIS_GO dela.xls A.III.ZD 30

40 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.III. D. pomoč obrtnikom, razna dela A.III. D1. Dobava in vgraditev alu okvirja predpražnika in čistilnega tepiha. Izvedba po delavniškem detajlu izvajalca. a./ čistilni tepihi 260x240cm kom 1,00-150x160cm kom 1,00-180x180cm kom 1,00-180x120cm kom 1,00 - b./ predpražniki 260x140cm kom 1,00-180x140cm kom 1,00-120x120cm kom 2,00 - A.III. D2. Kompletno čiščenje celotnega objekta - okna, vrata, steklene površine, vsi tlaki. (upoštevana neto tlorisna površina) m2 520,00 - A.III. D3. Zidarska pomoč obrtnikom in inštalaterjem. Razna dodatna in nepredvidena dela, pomoč obrtnikom in inštalatarjem, obračun po dejanskih stroških, po potrditvi nadzora. a./ ur KV ur 180,00 - b./ ur PK ur 300,00 - pomoč obrtnikom, razna dela ( ) - Zidarska dela ( ) skupaj ZP Rače_POPIS_GO dela.xls A.III.ZD 31

41 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.IV. Tesarska dela A.IV. A. opaži Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Tesarska dela ( ) skupaj A.IV. A1. Enostranski čelni opaži plošč in vezi Naprava in odstranitev enostranskega vertikalnega opaža plošč različnih debelin, komplet vsa dela z razopaževanjem, čiščenjem, zlaganjem lesa ter vsemi transporti. a./ podbetoni, debeline do 10 cm m2 12,80 - b./ plošče, debeline cm m2 64,00 - c./ plošče, debeline > 20 cm m2 32,00 - d./ horizontalne vezi m2 50,00 - A.IV. A2. Horizontalni opaži plošč Naprava in odstranitev opaža horizontalnih ravnih stropnih plošč nad pritličjem, z višino podpiranja od 3-6m, komplet vsa dela z razopaževanjem, čiščenjem, zlaganjem lesa ter vsemi transporti. m2 522,00 - a./ konzolni nadstreški, doplačilo za izvedbo vidnega betona m2 7,50 - A.IV. A3. Opaži nosilcev Naprava in odstranitev opaža betonskih nosilcev in preklad pravokotne oblike z obsegom konstrukcije do 100 cm, vezan z deskami, z višino podpiranja od 3m, komplet vsa dela z razopaževanjem, čiščenjem, zlaganjem lesa ter vsemi transporti. m2 108,00 - A.IV. A4. Opaž okenskih vratnih odprtin Naprava in odstranitev opaža za okenske in vratne odprtine, s prenosom materiala, čiščenjem lesa, z vsemi pomožnimi deli in prenosi in prenosi. m2 3,00 - A.IV. A4. Opaž prebojev v ploščah Naprava in odstranitev opaža inštalacijskih odprtin v AB konstrukcijah, do površine 0,2m2, s prenosom materiala, čiščenjem lesa, z vsemi pomožnimi deli in prenosi. a./ pravokotni preseki kom 4,00 - b./ okrogli preseki kom 15,00 - opaži ( ) - ZP Rače_POPIS_GO dela.xls A.IV.TD 32

42 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.IV. B. odri A.IV. B1. Fasadni odri Montaža in demontaža fasadnih odrov viš. do 6m, vključno s prašno zaščito, v ceno zajeti amortizacijo odra. Izvedba in kontrola odrov skladno z varnostnim načrtom. Upošetevati enkratno postavitev za čas, ki je potreben za vsa dela na gradbišču. m2 350,00 - A.IV. B2. Premični odri Prevozni sestavljivi premični delovni odri višine do 2 m, z amortizacijo za vsa del na gradbišču V obračunu zajeta tlorisna površina objekta m2 520,00 - odri ( ) - A.IV. C. lesena strešna konstrukcija A.IV. C1. Enokapne strehe, naklona 20 Dobava in izdelava nosilne strešne konstrukcije objekta z izdelavo in postavitvijo, prenosom materiala do mesta vgraditve in vsemi pomožnimi deli. Konstrukcija je premazana z insekticidnim in fugicidnim premazom, komplet z vsem pritrdilnim, pomožnim in dodatnim materialom, deli in transporti. Dimenzije elementov v skladu z projektom gradbenih konstrukcij (špirovci 10/20cm, kapne lege 16/16cm). Poraba lesa je 0,04-0,05 m3/m2. 4 enokapne strehe m2 512,00 - A.IV. C2. Obloge napuščev streh Dobava in izdelava obloge lesenega napušča z oblanimi deskami deb 24 mm, osnovni temeljni premaz, finalni zaščitni premaz, komplet z vsemi pomožnimi deli m2 60,00 - A.IV. C3. Sekundarna kritina Dobava in vgraditev paroprepustne folije iz polipropilenskega predenega voala, ekstremno odpornega proti trganju po SIST EN , Sd = 0,02m, vključno z samolepilnimi trakovi (npr: Knauf insulation LDS 0,02), komplet vsa dela in v skladu z navodili proizvajalca. m2 512,00 - A.IV. C4. Podkonstrukcija - prezračevalni sloj, letvanje Dobava in izdelava podkonstrukcije strehe, kompletno s vsem pritrdilnim in spojnim materialom ter vsemi pomožnimi deli do mesta montaže. a./ prezračevalni sloj iz lesenih kontra leg dimenzije 5/8 cm montirane na špirovce. m2 512,00 - b./ letvanje ostrešja z lesenimi letvami dimenzije 4/5 cm v razmaku cca 30 cm (krtina npr.: Bramac). m2 512,00 - lesena strešna konstrukcija ( ) - Tesarska dela ( ) skupaj ZP Rače_POPIS_GO dela.xls A.IV.TD 33

43 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.V. Notranja kanalizacija v temeljih in drenaža Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Notranja kanalizacija v temeljih in drenaža ( ) skupaj A.V. A. notranja kanalizacija v temeljih A.V. A1. Kanalizacija v temeljih Dobava, izdelava, montaža elementov kanalizacije v temeljih, vključno z vsemi izkopi, ostalimi pomožnimi deli in prenosi. a./ Zakoličba osi kanalizacije z lesenimi količki, in obveznim dvojnim zavarovanjem točk m1 159,00 - b./ Ročni izkop jarka za kanale v objektu z odvozom, v gradbiščno deponijo. Globina izkopa do 0,7m. Količina izkopa: 0,5m3/m m1 79,50 - c./ Planiranje dna jarka po globinski zakoličbi, s točnostjo ± 1cm,s komprimiranjem, do zbitosti 97% SPP, v širini 50cm m2 79,50 - d./ Peščena posteljica, stopnja zgoščenosti 97% standardnega Proctorja, v širini 50cm m3 11,93 - e./ PE odtočne cevi (npr.: GEBERIT) ali ustrezne druge, vključno fazonski komadi, cevne objemke, ter ostali pomožni material za montažo. Cevi se spajajo z natičnimi obojkami. 50 m1 95,00-75 m1 4, m1 60,00 - f./ Dobava gramoznega materiala (Dmax=30mm) in zasip kanalizacije v coni kanala 30 cm nad in zasip kanalizacije v coni kanala 30 cm nad temenom cevi). Komprimacija z lahkimi komprimacijskimi sredstvi. m3 55,65 - A.V. A2. Snemanje notranjosti kanalizacije s specialno viedeo kamero. m1 159,00 - A.V. A3. Preizkus vodotesnosti fekalne kanalizacije, vključno s cevmi in jaški po SIST EN 1610 z zrakom - preizkus po metodi LC 100mbar nadtlaka. Preizkus mora izvesti akreditiran (registriran in od izvajalca neodvisen) preizkusni laboratorij. Izvajalec preizkusov mora poročilu priložiti veljavno akreditacijsko listino (potrdilo o usposobljenosti laboratorija) ter veljavno dokazilo o umerjenosti merilnih instrumentov (k lib ij ki tifik t) m1 159,00 - notranja kanalizacija v temeljih ( ) - ZP Rače_POPIS_GO dela.xls A.V.Kan&Dre 34

44 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ A.V. B. drenaža A.V. B1. Zasip ob temeljih, drenažno nasutje, drenaža Dobava, vgrajevanje elementov in materilalov potrebnih za drenažni sistem. Vključno z vsemi spoji, dodatnimi deli in transporti. a./ Planiranje dna pod pustum betonom m1 40,00 - b./ Pusti beton za ležišče drenažnih cevi, oblikovanje na obod cevi. Ležišče širine cca 50cm, višine 15cm m3 10,20 - c./ drenažna PVC cev DN 100 m1 135,00 - d./ zasip nad cevjo z filterskim peskom do višine 1,0 m, s frakcijo 8-30mm m3 68,00 - e./ filterska folija, kot zaščita filterskega peska pred zamuljenjem, poliestrski filc TIP 200g/m2, z ustreznimi preklopi m2 160,00 - A.V. B2. Drenažni jaški Naprava kompletnih drenažnih jaškov iz PE fi 60cm, z izvedbo priključkov in litoželeznimi pokrovi fi 60cm, nsilnosti 100kN, višina jaška 100cm. kom 4,00 - drenaža ( ) - Notranja kanalizacija v temeljih in drenaža ( ) skupaj ZP Rače_POPIS_GO dela.xls A.V.Kan&Dre 35

45 GRADBENO OBRTNIŠKA DELA Investitor: OBČINA RAČE FRAM Grajski trg Rače Objekt: ZDRAVSTVENA POSTAJA RAČE Proj. dokumentacija: OBRTNIŠKA DELA Štev. projekta: P 13 REKAPITULACIJA OPOMBA : Za vsa obrtniška dela glej detajle, sheme, splošne opise in opise po pozicijah. Za vse obrtniške izdelke na osnovi PZI izbrani izvajalec obvezno izdela delavniške načrte, katere potrjujeta projektant in nadzornik. B. OBRTNIŠKA DELA B.I. Krovsko kleparska dela - B.II. Ključavničarska dela - B.III. Mizarska dela - B.IV. Keramičarska dela - B.V. Suhomontažna dela - B.VI. Stavbno pohištvo - B.VII. Slikopleskarska dela - B.VIII. Fasaderska dela, senčila - B.IX. Podi in tlaki - B.X. Oprema, podtlačno odvodnjavanje, razno - NEPREDVIDENA DELA (5%), obračun po dejanskih stroških po potrditvi nadzora - B. OBRTNIŠKA DELA SKUPAJ (brez DDV) DDV 22 % - OBRTNIŠKA DELA SKUPAJ (z DDV) ZP Rače_POPIS_GO dela.xls B.OD.REKAP 36

46 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.I. Krovsko kleparska dela Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Krovsko kleparska dela ( ) skupaj B.I. A. ravna streha B.I A1. Nepohodna ravna streha Naprava strešne toplotne in hidroizolacijske zaščite, z vsemi pomožnimi deli in prenosi! Tesnenje hidroizolacije okoli vseh odprtin, svetlobnikov, prebojev in atike po projektu, vključno z vsem tesnilnim materialom in sidranjem. Izvedba TI in HI po detajlu izvajalca z ustreznim certifikatom, detajl izvedbe potrdi arhitekt! Sestava strehe: drenažni sloj deb. 5 cm, gramoz - prani, frakcija 8-16mm geotekstil 0'7 cm (paropropusten, UV stabilen, odporen na trohnjenje - polipropilen), g/m2, prosto položen s preklopi, v skladu SIST EN strešna folija: debeline 1,8 cm, visoko polimerne, bitumensko kompatibilne strešne tesnilne folije iz polimer kombinacij, v skladu SIST EN (npr.: BauderTHERMOPLAN T 18 V) toplotna izolacija: deb. 8 cm - ekstrudirani polistiren s preklopom, tlačna trdnost = 200kPa/10% def., v skladu s SIST EN na naklonskem betonu. toplotna izolacija: deb. 20 cm - ekstrudirani polistiren s preklopom, tlačna trdnost = 200kPa/10% def., v skladu s SIST EN na naklonskem betonu. parna zapora: samolepilni trakovi, v skladu z SIST in SIST 1031 (npr. Bauder VA4), delno (točkovno) privarjen na podlago, na stikih po potrebi variti z vročim zrakom Opomba: naklonski beton zajet v betonskih delih m2 173,00 - ZP Rače_POPIS_GO dela.xls B.I.KrovKD 37

47 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.I A2. Vertikalni zaključki ravnih streh Naprava strešne toplotne in hidroizolacijske zaščite, z vsemi pomožnimi deli in prenosi! Tesnenje hidroizolacije okoli vseh odprtin, svetlobnikov, prebojev in atike po projektu, vključno z vsem tesnilnim materialom in sidranjem. izvedba TI in HI po detajlu izvajalca z ustreznim certifikatom, detajl izvedbe potrdi arhitekt! hidroizolacija: galvanizirana jeklena pločevina, laminirana z površinsko membrano na osnovi fleksibilnega poliolefina (FPO). Tesnenje stikov z horizontalno hidroizolacijo po detajlu proizvajalca. geotekstil 0'7 cm (paropropusten, UV stabilen, odporen na trohnjenje - polipropilen), g/m2, prosto položen s preklopi, v skladu SIST EN toplotna izolacija: deb. 10cm - ekstrudirani polistiren s preklopom, tlačna trdnost = 200kPa/10% def., v skladu s SIST EN parna zapora: samolepilni trakovi, v skladu z SIST in SIST 1031 (npr. Bauder VA4), delno (točkovno) privarjen na podlago, na stikih po potrebi variti z vročim zrakom a./ atika m2 15,60 - b./ stena nad ravno streho hidroizolacija m2 34,00 - toplotna izolacija m2 22,00 - parna zapora m2 55,00 - B.I A3. Varnostni prelivi Izdelava, dobava in montaža varnostnih prelivov, izvedba po detajlu; RF cevi Ø 75 mm, dolžine cca 800 mm, z vsemi preddeli in prenosi. Prelivi se vgradijo 5-10cm nad gornjo koto strešne površine. kom 4,00 - ravna streha ( ) - ZP Rače_POPIS_GO dela.xls B.I.KrovKD 38

48 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.I. B. kleparska dela B.I. B1. Pločevinaste obrobe atik Dobava in kompletna izvedba zaključnih pločevinastih obrob po zaključnih atikah objekta iz pocinkane barvane pločevine debeline 0,60 mm, na OSB podkonstrukciji, barva RAL določi arhitekt, z vsemi preddeli in prenosi. a./ poševna streha, razvite širine cca 75 cm m1 48,00 - b./ ravna streha, razvite širine cca 65 cm m1 22,00 - B.I. B2. Odkapna pločevina ob stenah - priključek kritine ravne strehe na steno. Dobava in kompletna izvedba zaključne pločevinaste odkapne obrobe iz pocinkane barvane pločevine debeline 0,60 mm, z priključkom na steno, razvite širine ca 20 cm, z vsemi preddeli in prenosi. m1 22,50 - B.I. B3. Odkapna pločevina ob stenah - priključek kritine nadstreška na steno. Dobava in kompletna izvedba zaključne pločevinaste odkapne obrobe iz pocinkane barvane pločevine debeline 0,60 mm, z priključkom na steno, razvite širine ca 20 cm, z vsemi preddeli in prenosi. m1 10,00 - B.I. B4. Žlebovi, vertikale, kotlički Dobava in montaža elementov odvodnjavanja iz pocinkane barvane pločevine, debeline 0,60 mm Vertikale priključiti na horizontalne žlebove, ter jih speljati v peskolov, komplet z nosilci sidranimi v konstrukcijo, komplet s pritrdilnim in spojnim materialom, z vsemi preddeli in prenosi. Barvo pločevine določi projektant! a./ Pravokotni žlebovi, razvite dolžine 33 cm m1 60,00 - b./ Odtočnih kotlički, premera fi 125 mm, vključno z zaščitno nerjavečo mrežico. kom 4,00 - c./ Okrogle odtočne cevi, premera fi 125 mm. m1 13,50 - d./ Okrogle cevi iz jeklene pločevine debeline 3 mm, premera fi 150 mm, višine 100 cm, z objemkami. kom 4,00 - e./ Pravokotni žlebovi, razvite šririne 25 cm (nadstreški) m1 5,00 - kleparska dela ( ) - B.I. C. strešna kritina poševne strehe B.I. C1. Strešna kritina, naklon strešine 25 Dobava in izdelava strešne kritine iz betonskih strešnikov, kompletno z izdelavo zaključnih elementov, zračnikov, snegobranov, prezračevalnih trakov, rezanja ob prebojih, kompletno s vsemi pomožnimi deli in prenosi do mesta vgraditve. a./ Gladki betonski strešnik (npr.: Bramac Tegalit) m2 512,00 - b./ Sistem snegobranov, točkovni, linijski, snegolovna rešetka. Snegobrani v barvi kritine oz. v barvi kritine. m1 88,00 - strešna kritina poševne strehe ( ) - ZP Rače_POPIS_GO dela.xls B.I.KrovKD 39

49 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.I. D. Kritine nadstreškov B.I. D1. Nadstrešek pred vhodom Izdelava, dobava in kompletna montaža kritine nadstreška v pritličju dim. 4,90/3,40m, z strešnimi izolacijskimi paneli, z vsem pritrdilnim in zaključnim materialom. Izvedba po delavniškem detajlu katerega izdela izvajalec. Paneli debeline 30mm, iz obojestransko pocinkane barvane pločevine debeline 0.6cm, z poliuretanskim izolacijskim polnilom. Zaključek nadstreška je obroba iz pocinkane barvane pločevine, višine 20cm. Pritrditev na jekleno nosilno konstrukcijo (konstrukcija zajeta v poglavju Ključavničarska dela). m2 17,00 - B.I. D2. Armiranobetonski nadstreški Dobava in nanos dvokomponentna malta z ţe odmerjenimi komponentami, z nizkim modulom elastičnosti, izdelana na osnovi cementa, izboljšanega s posebnimi sintetičnimi polimeri in mikro siliko. Vsebuje fine delce izbranega agregata in ustrezne kemijske dodatke. Ojačitev s tkanino iz steklenih vlaken, odporno na alkalije, omogoča tesnjenje podlage obremenjene na upogib ter zaščito betona (npr.: SikaTop Seal-107), z vsemi dodatnimi deli in prenosi m2 18,00 - Kritine nadstreškov ( ) - B.I. E. Strešne kupole B.I. E1. Strešna kupola - NODT Dobava in montaža sistema za odvod dima za ravno streho, sestavljenega iz treh oken s kupolo za ravno streho z vgrajenim požarnim motorjem in krmilno enoto. Okno s kupolo dim. 120/120 cm, izdelano iz belega plastičnega ohišja višine 15 cm (polnjeno z visoko izolativno peno) in dodatnega belega plastičnega podstavka višine 15 cm (polnjeno z visoko izolativno peno), zastekljeno z dvoslojnim energijsko varčnim varnim steklom (zunanje kaljeno steklo in notranje lepljeno steklo, Uw=1,4 W/m²K) ter zaščiteno s prozorno kupolo iz akrila. Okno ima električno odpiranje in zapiranje preko integriranega elektromotorja (npr.: VELUX tip CSP). Okno je vgrajeno s krmilno enoto, ki omogoča delovanje oken s sistemom za odvod dima za ravno streho (krmilna enota npr.: VELUX tip KFX 110/120), senzorjem za dim (npr.: VELUX KFA 100) in stikalom za aktivacijo (npr.: VELUX KFK 100). a./ okno s kupolo za odvod dima kom 3,00 - b./ krmilna centrala kom 2,00 - c./ senzor za dim kom 3,00 - d./ stikalo za aktivacijo kom 3,00 - Strešne kupole ( ) - Krovsko kleparska dela ( ) skupaj ZP Rače_POPIS_GO dela.xls B.I.KrovKD 40

50 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.II. Ključavničarska dela Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Ključavničarska dela ( ) skupaj B.II. A. nadstreški B.II. A1. Konstrukcija nadstreška pred glavnim vhodom Izvedba po delavniškem detajlu izvajalca, detajl izvedbe potrdi arhitekt! Izdelava, dobava in kompletna montaža jeklene konstrukcije - nadstreška v pritličju POZ. NAD - jeklo v kvaliteti S235, po projektu (stebri fi 139/4mm in nosilci 120/80/3 mm) z vsem veznim in spojnim materialom, pripravo ležišč za montažo. Vsi jekleni profili se dobavijo speskani po stopnji Sa 2.5, z dvema premazoma antikorozijske zaščite oziroma AKZ=2*35µ in 2x finalno prašno lakirani, barva RAL po barvni shemi. stebri fi139/4mm kg 122,00 nosilci 120/80/3mm kg 590,00 vezna sredstva kg 71,20 komplet nosilna konstrukcija kg 783,20 - nadstreški ( ) - Ključavničarska dela ( ) skupaj ZP Rače_POPIS_GO dela.xls B.II.KljuD 41

51 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.III. Mizarska dela B.III. A. police Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Mizarska dela ( ) skupaj B.III. A1. Notranje police Izdelava, dobava in montaža notranjih okenskih polic iz vezane plošče deb. 30 mm - furnir javor- les listavcev, širine 220 mm, z masivnim nalimkom, lakirane s prozornim lakom svilenega sijaja. m1 L = 90 cm kom 7,00 - L = 180 cm kom 3,00 - L = 270 cm kom 5,00 - L = 360 cm kom 7,00 - police ( ) - #SKLIC! Mizarska dela ( ) skupaj ZP Rače_POPIS_GO dela.xls B.III.MizD 42

52 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.IV. Keramičarska dela Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Keramičarska dela ( ) skupaj B.IV. A. talna keramika, stenska keramika B.IV. A1. Naprava obloge z keramičnimi ploščicami - talne obloge ploščice so I. kvalitete, protidrsne, keramične ploščice (npr. Novabell PLAY 45/45cm), v treh različnih barvah, deb. 10 mm. Ploščice se lepijo na estrih z vodotesnim lepilom za keramiko / mokre površine /, fuge zapolnjene z vodotesno epoksidno fugirno maso (npr.: Mapei Kerapoxy 2-3mm), izvedba stika - zaključka s steno s trajnoelastično tesnilno maso Dobava in vgraditev vogalnih kovinskih profilov na stikih in zaključkih, obloge tal. barva in način polaganja po shemi projektanta! sanitarije, odpadki, m2 66,00 - a./ Dobava in lepljenje nizkostenskih obrob, tipski elementi z zaobljenim zgornjim robom dim. 100/10 mm / uporabi se po kvaliteti isti material kot je tlak. m1 27,00 - B.IV. A2. Naprava obloge z keramičnimi ploščicami - stenske obloge ploščice so I. kvalitete, keramične ploščice (npr. Novabell MUSA 25/50cm), v treh različnih barvah, deb. 10 mm. Ploščice se lepijo na estrih z vodotesnim lepilom za keramiko / mokre površine /, fuge zapolnjene z vodotesno fugirno maso (npr.: Mapei Ultracolor Plus 2-3mm), izvedba stika - zaključka s steno s trajnoelastično tesnilno maso Dobava in vgraditev vogalnih kovinskih profilov na stikih in zaključkih, obloge sten. barva in način polaganja po shemi projektanta! a./ sanitarije, (po celotni višini stene) m2 212,00 - b./ ambulante, čajne kuhinje, (v pasovih) m2 18,00 - c./ ambulante (ob umivalnikih) m2 18,00 - talna keramika, stenska keramika ( ) - ZP Rače_POPIS_GO dela.xls B.IV.KerD 43

53 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.IV. B. tesnilne mase B.IV. B1. Tesnjene tal mokrih prostorov Naprava HI v mokrih prostorih na izdelan estrih z elastomernim trajnoelastičnim tesnilinim dilatacijskim trakom (npr.: Kemaband) na poliestrski tkanini širine 120mm s sredisnko rastezno cono. Vodotesen, elastičen, odporen proti alkalijam, kislinam in solem. Tesnenje stikov in dilatacijskih reg pri tesnenju sanitarij, mokrih prostorov, s sistemom vodotesnih mas (npr.: Hidrostop elastik) komplet z vsemi pomožnimi deli in prenosi in v skladu z navodili proizvajalca. m2 66,00 - tesnilne mase ( ) - Keramičarska dela ( ) skupaj ZP Rače_POPIS_GO dela.xls B.IV.KerD 44

54 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.V. Suhomontažna dela Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Suhomontažna dela ( ) skupaj B.V. A. montažne predelne stene, obloge B.V. A1. Montažne predelne stene - debeline 10, 15, 20cm (npr.: Knauf) Dobava in montaža predelnih sten kot na primer KNAUF ali enakovredno (Debeline in višine določene v podpostavki). Podkonstrukcija iz pocinkanih stenskih C profilov iz jeklene pločevine, sidranih v tla in strop (dimenzije določene v podpostavki). Obojestranska obloga iz mavčnih plošč, zunanje plošče odporne na udarce, 2x tesnilni trak (tip plošč in debeline določene v podpostavki). Izvedba zaključnih vogalov iz tipskih alu profilov. Izolacijski sloj iz mineralne volne (npr.: KNAUF INSULATION TI 140 W ali enakovredno). Bandažiranje in fugiranje mavčnih sten in oblog v skladu z 2. kakovostno stopnjo (Q2) standarda (npr.: Knauf Fugenfuller Leicht). Brezstopenjska izenačitev nivojev fugiranega območja in površine plošč kakor tudi pritrdilnih mest, kotov, vogalov in priključkov. Izvedba po navodilih proizvajalca. V skladu s standardi DIN 18180, 18181,18182, 18183, a./ predelna stena (npr.: KNAUF W 112 ali enakovredno). Dimenzije: debelina/višina: 10cm/340cm Podkonstrukcija: C profili debeline 5cm, dodatne ojačitve za pritrditev sanitarne keramike Obloga: impregnirane mavčne plošče debeline 2 x 12,5 mm Izolacijski sloj: mineralna volna debeline 5cm Ovrednotena zvočna izolativnost: 52 db Požarna odpornost: / m2 83,00 - b./ predelna stena (npr.: KNAUF W 112 ali enakovredno). Dimenzije: debelina/višina: 15cm/340cm Podkonstrukcija: C profili debeline 10cm, dodatne ojačitve za pritrditev sanitarne keramike Obloga: impregnirane mavčne plošče debeline 2 x 12,5 mm Izolacijski sloj: mineralna volna debeline 10cm Ovrednotena zvočna izolativnost: 52 db Požarna odpornost: / m2 56,85 - c./ predelna stena (npr.: KNAUF W 112 ali enakovredno) - požarna Dimenzije: debelina/višina: 20cm/340cm Podkonstrukcija: C profili debeline 10cm Obloga: impregnirane protipožarne mavčne plošče debeline 2x12,5 mm Izolacijski sloj: mineralna volna debeline 10cm. Ovrednotena zvočna izolativnost: 52 db Požarna odpornost: EI30 m2 8,00 - ZP Rače_POPIS_GO dela.xls B.V.SuhMD 45

55 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ d./ predelna stena (npr.: KNAUF W 113 ali enakovredno) - požarna Dimenzije: debelina/višina: 15cm/340cm Podkonstrukcija: C profili debeline 10cm Obloga: impregnirane protipožarne mavčne plošče debeline 3x12,5 mm Izolacijski sloj: mineralna volna debeline 10cm Ovrednotena zvočna izolativnost: 58 db Požarna odpornost: EI30 m2 25,50 - e./ inštalacijska predelna stena (npr.: KNAUF W 116 ali enakovredno) Dimenzije: debelina/višina: 20cm/340cm Podkonstrukcija: dvojna podkonstrukcija C profili debeline 2 x 5cm. Obloga: impregnirane mavčne plošče debeline 2x12,5 mm Izolacijski sloj: mineralna volna debeline 2x5cm Ovrednotena zvočna izolativnost: 58 db Požarna odpornost: / m2 4,20 - f./ inštalacijska predelna stena (npr.: KNAUF W 116 ali enakovredno) Dimenzije: debelina/višina: 35cm/340cm Podkonstrukcija: dvojna podkonstrukcija C profili debeline 2x7,5cm, dodatne ojačitve za pritrditev sanitarne keramike Obloga: impregnirane mavčne plošče debeline 2x12,5 mm Izolacijski sloj: mineralna volna debeline 2x5cm Ovrednotena zvočna izolativnost: 58 db Požarna odpornost: / m2 10,50 - ZP Rače_POPIS_GO dela.xls B.V.SuhMD 46

56 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.V. A2. Montažne stenske obloge (npr.: Knauf) Dobava in montaža stenskih oblog (npr. KNAUF ali enakovredno). Debeline in višine določene v podpostavki). Podkonstrukcija iz pocinkanih stenskih C profilov iz jeklene pločevine, sidranih v tla in strop (dimenzije določene v podpostavki). Enostranska obloga iz mavčnih plošč, zunanje plošče odporne na udarce, tesnilni trak (tip plošč in debeline določene v podpostavki). Izvedba zaključnih vogalov iz tipskih alu profilov. izolacijski sloj iz mineralne volne (npr.: KNAUF INSULATION TI 140 W ali enakovredno) Bandažiranje in fugiranje mavčnih sten in oblog v skladu z 2. kakovostno stopnjo (Q2) standarda (npr.: Knauf Fugenfuller Leicht). Brezstopenjska izenačitev nivojev fugiranega območja in površine plošč kakor tudi pritrdilnih mest, kotov, vogalov in priključkov. Izvedba po navodilih proizvajalca. V skladu s standardi DIN 18180, 18181,18182, 18183, a./ stenska obloga (npr.: KNAUF W626 ali enakovredno) Dimenzije: debelina/višina: 7,5cm/340cm Podkonstrukcija: C profili debeline 5cm Obloga: navadne mavčne plošče debeline 2 x 12,5 mm Izolacijski sloj: mineralna volna debeline 5cm Ovrednotena dodatna zvočna izolativnost: 12 db Požarna odpornost: / m2 32,00 - b./ inštalacijska stenska obloga (npr.: KNAUF W62 ali enakovredno). Dimenzije: debelina/višina: 7,5cm/340cm Podkonstrukcija: C profili debeline 7,5cm Obloga: impregnirane mavčne plošče debeline 2x12,5 mm Izolacijski sloj: mineralna volna debeline 5cm Ovrednotena dodatna zvočna izolativnost: / Požarna odpornost: / m2 32,00 - B.V. A3. Podkonstrukcija za vratne in okenske odprtine (npr.: Knauf) Dobava in montaža ojačitvenih UA profilov 50/100/150mm, vključno z vsemi pritrdilnimi kotniki, ter vsemi dodatnimi deli in prenosi. m1 83,00 - B.V. A4. Drsni stiki stena/stena, stena/strop (npr.: Knauf) Doplčilo za izdelavo drsnega stika, v skladu z tipskim detajlom. m1 150,00 - montažne predelne stene, obloge ( ) - ZP Rače_POPIS_GO dela.xls B.V.SuhMD 47

57 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.V. B. spuščeni stropovi B.V. B1. Spuščen strop - raster strop (ambulante) Dobava in montaža higiensko zahtevnega spuščenega stropa, izgrajenega iz enonivojske kovinske konstrukcije iz glavnih ter prečnih Armstrong TLX 24 mm profilov, obešenih v primarni strop z obešali za spuščanje do 0,5 m. V konstrukcijo so vložene snemljive mineralne plošče z vodoodbojno površino, dim. 600 x 600 mm, bele barve z Bioguard antibakterijskim delovanjem, s poglobljenim robom in vidnim T profilom. Ob steni bo zaključni profil BPT1924HD - 19/24 mm. Stropne plošče so demontažne, plošče morajo dosegati razred prepustnosti PM1 (50 Pa p. d.) po DIN Razred čistosti stropa po EN ISO : razred 5. Koeficient absorbcije zvoka: 0,60; vrednost izolativnosti zvoka: 37 db. Kot npr.: Armstrong Bioguard Acoustic Teguar 600x600. Plošče naj imajo vsaj 15 letno garancijo proizvajalca proti povesu. Izvedba v skladu z delavniškim detajlom izvajalca, katerega potrdi arhitekt! komplet z vsemi pomožnimi deli in prenosi in v skladu z navodili proizvajalca. m2 390,00 - B.V. B2. Spuščen strop - raster strop (hodnik) Dobava in montaža kovinskega spuščenega stropa. V konstrukcijo so vpete snemljive kovinske plošče microlook dim x 300 mm extramicroperf., plošče so na robovih pravokotne, barve po izboru projektanta. Polja so zaključena na cele plošče. Stropne plošče so enostavno demontažne. Koeficient absorbcije zvoka: 0,55, zvočna izolacija 30dB Plošče naj imajo vsaj 15 letno garancijo proizvajalca proti povesu. Kot npr.: Armstrong Orcal board extramicroperf. 1200x300 mm. Izvedba v skladu z delavniškim detajlom izvajalca, katerega potrdi arhitekt! komplet z vsemi pomožnimi deli in prenosi in v skladu z navodili proizvajalca. m2 78,00 - a./ Dobavo in montaža Axiom prehodnega profila BPT 3215 G med rasterskim stropom Armstrong in mavčnokartonskim stropom v beli barvi. Profil je visok 50mm in kompletne širine 55mm. Pritrjevalje profila z obešali na strop preko obešalne sponke ravna/ukrivljena. Profili se povezujejo s tipsko ploščico BPA338 G/BPA 340G. m1 92,00 - B.V. B3. Spuščen strop - mavčne plošče na podkonstrukciji (hodnik) Spuščen strop (npr.: KNAUF: D 112 / dvonivojska podkonstrukcija / enojna stropna obloga / 15mm / stik stena, strop s senčno fugo Dobava in izvedba spuščenih stropov kot npr. Knauf D112 - obešena stropna obloga z vodoravno spodnjo stranjo brez vidnih fug in skrito podkonstrukcijo / dvonivojska podkonstrukcija / iz profilov iz pocinkane jeklene pločevine, kot nosilni in montažni profili. Celotna konstrukcija je z obešali pritrjena na nosilni strop. Obloga se izvede iz mavčnih plošč deb. 1X 15 mm. Zaključek strop - stena izveden s senčno rego z ustreznim profilom po detajlu. Upoštevati je vgradnjo svetil po načrtu. Fugiranje mavčnih plošč v kvaliteti Q2, po navodilih proizvajalca! komplet z vsemi pomožnimi deli in prenosi in v skladu z navodili proizvajalca. m2 35,00 - a./ Stik stropne obloge/spuščenega stropa s steno kot senčna fuga z stropnim U-profilom in tipskim robnim zaščitnim profilom; izvedba po tipskem detajlu proizvajalca m1 120,00 - spuščeni stropovi ( ) - Suhomontažna dela ( ) skupaj ZP Rače_POPIS_GO dela.xls B.V.SuhMD 48

58 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.VI. Stavbno pohištvo Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Stavbno pohištvo ( ) skupaj Splošno: Izdelava, dobava in montaža stavbnega pohištva. Uporaba tehnično sistemskih rešitev opisanih v shemah pozicij v prilogah po posameznih postavkah in karakteristikah sistema za vse vgrajene elemente. Proizvod mora biti izdelan po navodilih proizvajalca, skladno s sistemskimi priročniki in skladno z veljavnimi harmoniziranimi standardi. V ceni vseh postavk, morajo biti zajeta vsa dela, dobava in montaža, osnovni material, steklo, pritrdilni in tesnilni material, okovje, zapiralno okovje ter material za vse zaključke. Izvajalec mora vse mere preveriti na licu mesta in izdelati ustrezno tehnično dokumentacijo in delavniške risbe in dati v potrditev projektantu. Detajlni opis posameznih elementov je podan v prilogi - stavbno pohištvo! priloge - stavbno pohištvo B.VI. A. fasadni elementi A1. Okna 1.okna&balkonska vrata.pdf O1, 90/175 kom 7,00 - O2, 180/175 kom 3,00 - O3, 270/175 kom 5,00 - O4, 360/175 kom 7,00 - A2. Zastekljena stena, vrata 2.zunanje steklene stene&vrata.pdf zss1, 160/275 kom 1,00 - zss2, 320/275 kom 1,00 - zss3, 120/275 kom 1,00 - zss4, 120/275 kom 1, ZUN&NOTRANJA AD VRATA.pdf zasdv1, 515/330 kom 1,00 - A4. Zunanja vrata 7.ZUNANJA KOVINSKA VRATA.pdf zkv1, 120/275 kom 1,00 - zkv2, 100/120 kom 4,00 - fasadni elementi ( ) - ZP Rače_POPIS_GO dela.xls B.VI.StaPohištvo 49

59 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.VI. B. notranji elementi B1. notranje zastekljene stene, vrata 3.NOTRANJI ZASTEKLJENI ELEMENTI.pdf SS1 & SS1.1, 100/275 kom 2,00 - SS2, 120/314 kom 1,00 - SS3 & SS3.1, 260/275 kom 2,00 - SS4, 165/330 kom 1,00 - SS5, 180/330 kom 1,00 - SS6, 280/330 kom 1,00 - SS7, 310/330 kom 1,00 - ASDV1, 515/330 kom 1,00 - B2. Vrata 4.NOTRANJA LESENA VRATA.pdf V1d, 80/215 kom 1,00 - V1dn, 80/275 kom 5,00 - V2, 90/215 kom 4,00 - V2dn, 90/275 kom 7,00 - V2n, 90/275 kom 2,00 - V2na, 90/275 kom 1,00 - V3, 100/215 kom 2,00 - V3a, 100/215 kom 4,00 - V3dn, 100/275 kom 1,00 - V3n, 100/275 kom 1,00 - V3na, 100/275 kom 5,00 - V4na, 120/275 kom 2,00-5.NOTRANJA DRSNA VRATA.pdf dv1, 80/275 kom 1,00 - B3. Požarna vrata 6.POŽARNA LESENA VRATA.pdf PV2, 90/215 kom 1,00 - notranji elementi ( ) - #SKLIC! Stavbno pohištvo ( ) skupaj ZP Rače_POPIS_GO dela.xls B.VI.StaPohištvo 50

60 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.VII. Slikopleskarska dela B.VII. A. stene Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Slikopleskarska dela ( ) skupaj B.VII. A1. Izravnava ometanih sten Kompletna izravnava ometanih sten z izravnalno maso za fino izravnavo (npr.: Kemaglet) m2 1190,00 - B.VII. A2. Notranji opleski - stene Dobava in slikanje sten z barvami za notranjost prostorov z vsemi fazami dela in pripravo podloge (preddela, kitanje, brušenje). 2x kitanje in 2x slikanje z visokopokrivno paropropustno notranjo zidno barvo na osnovi vodne disperzije (npr.: JUPOL GOLD ali enakovredno), s predhodnim nanosom akril emulzije. Razvrstitev v skladu s standardom SIST EN 13300, paropropustnost v skladu s standardom EN ISO Po barvni shemi! V ceni zajeti intenzivnejše tone (30%). Enotno do stropa! a./ ometane površine 1085,00 - b./ mavčne površine 140,00 - c./ notranji opleski - stene (pralna barva) - hodniki Brezbarvni zaključni premaz za zaščito močno obremenjenih, z disperzijskimi barvami prebarvanih notranjih stenskih površin (npr.: Helios SPEKTRA DOMFLOK lak polmat) Po barvni shemi! Do višine 1,5m. m2 113,00 - B.VII. B. stropovi stene ( ) - B.VII. B1. Notranji opleski - stropovi Dobava in slikanje sten z barvami za notranjost prostorov z vsemi fazami dela in pripravo podloge (preddela, kitanje, brušenje). 2x kitanje in 2x slikanje stropov z visokopokrivno paropropustno notranjo zidno barvo na osnovi vodne disperzije kot na primer JUPOL CLASSIC ali enakovredno, s predhodnim nanosom akril emulzije in izravnalnim brušenjem površin. Razvrstitev v skladu s standardom SIST EN 13300, paropropustnost v skladu s standardom EN ISO ,00 - stropovi ( ) - ZP Rače_POPIS_GO dela.xls B.VII.SlikD 51

61 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.VII. C. razno B.VII. C1. Dobava in oplesk instalacijskih vratic v barvi tona stene. Po projektu strojnih inštalacij (ocena) m2 15,00 - B.VII. C2. Popravilo opleskov Popravilo opleskov po končanih obrtniških in instalacijskih delih in razna nepredvidena slikopleskarska dela. Obračun po dejanskih stroških (5% od slikopleskarskih del). % 5,00 - B.VII. C3. Oplesk zunanjih betonskih površin Dobava in oplesk zunanjih betonskih površin z zaščitnim premzaom za beton, vključno z brušenjem in 2x nanosom. m2 7,00 - razno ( ) - Slikopleskarska dela ( ) skupaj ZP Rače_POPIS_GO dela.xls B.VII.SlikD 52

62 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.VIII. Fasaderska dela, senčila B.VIII A. Fasada Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Fasaderska dela, senčila ( ) skupaj B.VIII. A1. Fasada objekta Dobava in obloga fasade s toplotno izolacijo (mineralni material, tlačna trdnost min 300 kpa, ʎmax=0,045 W/mK, požarni razred A1) tipa Multipor ali enakovredno, vključno z vsemi pomožnimi deli in materiali, lepljenje in sidranje v nosilno podlago po detajlih proizvajalca. Z izvedbo sistemskega kontaktnega strukturiranega fasadnega zaključnega sloja nad toplotno izolacijo, vključno z vsemi pomožnimi deli in materiali, ter izvedbo in obdelavo zunanjih špalet. Pri izvedbi fasade upoštevati, da se vse okenske in vratne odprtine obdelajo s PVC vogalniki z mrežico (vertikalni zunanji rob). Vse kontaktne površine med špaletami in okvirji stavbnega pohištva (okna, vrata) se obdelajo z zaključno letvijo (npr. Baumit Fensteranschlussprofil). Na zunanjih robovih zgornjih-horizontalnih špalet nad okni in vrati se vgradi PVC odkapni profil z mrežico, npr. Baumit Tropfkantenprofil. Vsi vogali objekta morajo biti obdelani s PVC vogalniki, kot tudi izvedeno diagonalno armiranje s kosi armaturne mrežice dimenzij min. 30x5š kabin v sobah: 1 m2) in proizvodnih sarž vgrajenih sestava: 1 lepilna malta 2 izolacijska obloga, Lamele ali plošče na mineralni osnovi za kontaktne fasade (npr.: Multipor plošče) 3 dvodelna plastična sidra 4 osnovni omet - lepilna malta 5 armatura - fasadna mrežica 160 g/m2 6 osnovni premaz 7 zaključna j obdelava j - Silikonski glajen omet 2,0 mm KONTAKTNI SISTEM ZA ZUNANJO TOPLOTNO IZOLACIJO (ETICS) a./ debeline 20 cm m2 303,00 - a./ debeline 15 cm m2 151,00 - B.VIII. A2. Fasadni podstavek (cokel) Dobava in lepljenje (pritrjevanje toplotne izolacije je zajeto pri zidarskih delih Izvedba zaključnega sloja. Mozaični zaključni omet je iz naravnega drobljenega marmorja, ki zagotavlja maksimalno barvno obstojnost in odpornost na udarce. Barve iz barvne karte proizvajalca določi projektant. Izvedba po detajlih proizvajalca fasadnega sistema in proizvajalca toplotne izolacije z vsem potrebnim materialom za izvedbo (lepilo in armirna malta, armirna mreža, prednamaz, zaključni omet). Fasadni sistem (npr.: JUB KULIRPLAST ali enakovredno). m2 25,00 - Fasada ( ) - ZP Rače_POPIS_GO dela.xls B.VIII.FasD, Sen 53

63 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.VIII B. zunanje okenske police B.VIII. B1. Alu police Izdelava, dobava in montaža pločevinastih zunanjih okenskih polic, komplet z vsemi ( tudi kitanje stika z oknom in špaleto ), iz alu barvane pločevine deb. 0,60 mm, razvite širine 25 cm, z vsemi dodatnimi deli in transporti. a./ za fasadne elemente (okna) O1, 90/175 kom 7,00 - O2, 180/175 kom 3,00 - O3, 270/175 kom 5,00 - O4, 360/175 kom 7,00 - zunanje okenske police ( ) - B.VIII C. Zunanja senčila B.VIII. C1. Zunanja žaluzija Izdelava, dobava in kompletna montaža zunanje žaluzije tip Sonal 80 mm R ali enakovredno Zunanja žaluzija z lamelo z zaobljenimi robovi: Lamela široka 80 mm in debela 0,45 mm, zaobljenega prereza z dvojno zanetanimi drsniki iz umetne mase odporne na vremenske vplive. Drsniki so kovičeni z NiRo kovicami. Barva, žgano lakirana, odporna na lažje mehanske poškodbe (praske), standardna iz programa. Zgornji profil: Hladno valjan, pocinkan 0,5 mm debela jeklena pločevina. Spodnji profil: Dve nasproti obrnjeni, ena v drugo vstavljeni lameli z vstavljeno utežjo in stranskimi zaključki iz umetne mase odporne na vremenske vplive. Mehanika: 14 mm os z ojačitvenim utorom iz extrudiranega Aluminija, omejevalec višine za nastavitev zgornje in spodnje točke dviga in spusta žaluzije, dvižni trak iz Terylena 8 x 0,3 mm, lestvica pletena z 4 kratnimi prečniki. Vodila: Extrudiran Aluminijasti profil z vstavljeno drsno protišumno zaščito, 18x23 mm, standardno naravno eluksirana, z nastavljivimi distančniki mm. Pogon: Reduktor v razmerju 2 : 1 do velikosti površine 5,5 m2 in 3 : 1 za površine večje od 5,5 m2 do 8 m2; ročni pogon s pomočjo pogonske palice poljubne dolžine z 17 mm širokim 45 kardanskim prevodnikom z 6-kotno osjo. barva lamel RAL, določi arhitekt; vsi aluminijasti deli elektrostatsko barvani, barva RAL po barvni študiji, pogonski deli vroče cinkani ali nerjaveči. Maska skrita pod fasadno oblogo! Pred izvedbo izvedbo uskladiti delavniški detajl z arhitektom! a./ za fasadne elemente (okna) O1, 90/175 kom 7,00 - O2, 180/175 kom 3,00 - O3, 270/175 kom 5,00 - O4, 360/175 kom 7,00 - Zunanja senčila ( ) - #SKLIC! Fasaderska dela, senčila ( ) skupaj ZP Rače_POPIS_GO dela.xls B.VIII.FasD, Sen 54

64 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.IX. Podi in tlaki Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Podi in tlaki ( ) skupaj B.IX. A. notranje finalne talne obloge B.IX. A1. Epoksidni premaz Kompletna dobava in izvedba dvokomponentnega barvnega premaza vodna disperzija epoksidnih smol kot na primer SIKAFLOOR 2530 W ali enakovredno, vključno s temeljnim premazom iz dvokomponentne nizko viskozne epoksidne smole kot npr. SIKAFLOOR 156 ali enakovredno s kremenčevo moko + 1% gostilec, z vsemi preddeli (priprava zaglajene podlage, vključno z brezprašnim brušenjem) v barvi po izbiri naročnika oziroma projektanta. m2 17,50 - B.IX. A2. Talna obloga ordinacija, hodnikov (Enomer) Dobava Enomer talne obloge (npr. Enomer LifeLine CS), ter montaža talne obloge, ki zajema 1 x nanos izravnalne mase do 3mm, 100 % lepljenje in opasovanje v prostor z varjenimi spoji, preko podložne zaokrožnice viš. 10 cm sestavljena iz 60 % naravnih mineralov in 40 % termo plastičnih polimerov, v rolah širine 145 cm, deb 2 mm, primerna za visoko obremenjene prostore, odpornost proti obrabi po EN grupa T (najvišja), brez vsebnosti plastifikatorjev, halogenov, nitrozaminov, vinil klorida, ni toksična, obrabni sloj impregniran z ionomerom (odlična odpornost na praske), enostavna za vzdrževanje in ne potrebuje dodatnega zaščitnega premaza, odporna na cigaretne ogorke po EN 1399, ognjeodpornost po EN , protizdrstnost po EN 13893, elektrostatičnost EN antistatičen, antibaktericidna in antifungicidna, odporna na koleščke stolov po EN 425 in točkovne obremenitve po EN 433, dimenzijska stabilnost po EN 434, Izvedba v skladu z barvno shemo v treh različnih barvah. m2 430,00 - B.IX. A3. Stiki med različnimi tlaki Dobava in vgraditev dilatacijskega alu traku, vidno vijačen, dimenzije 20/40 mm, na stiku dveh različnih podov. m1 11,00 - notranje finalne talne obloge ( ) - ZP Rače_POPIS_GO dela.xls B.IX.Podi&tlaki 55

65 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.IX. B. predpražniki, čistilni tepihi B.IX. B1. Predpražnik Dobava in montaža zunanjega predpražnika debeline 16 mm, odprta struktura, v že pripravljeno poglobitev obrobljeno z Al-u okvirjem in opremljeno z odtokom (npr.: MILLIKEN OBEX TERGO 16), z vsemi dodatnimi deli in prenosi. a./ dimenzij 120/140cm kom 1,00 - b./ dimenzij 180/140cm kom 1,00 - c./ dimenzij 100/120cm kom 1,00 - d./ dimenzij 240/160cm kom 1,00 - B.IX. B2. Čistilni tepih Dobava in polaganje čistilnega tepiha v vetrolovu (npr. CORAL BRUSH) na ustrezno pripravljeni podlogi. Brušenje estriha, nanos preimer-ja, ter izravnalne mase v debelini 3 mm, brušenje izravnalne mase, nanos trajnoelastičnega lepila in polaganje ter vpasovanje visokokvalitetne talne obloge a./ dimenzij 160/150cm kom 1,00 - b./ dimenzij 180/180cm kom 1,00 - c./ dimenzij 180/120cm kom 1,00 - d./ dimenzij 240/240cm kom 1,00 - predpražniki, čistilni tepihi ( ) - B.IX. C. servisne poti B.IX. C1. Servisna pot na strehi Dobava in montaža talne obloge iz betonskih pranih plošč, odporne na zmrzal in soljenje. Na voljo v različnih barvah, ki so dolgotrajno obstojne. Dimenzije: 50x50 cm, debeline 2.5cm, z vsemi dodatnimi deli in prenosi. m2 20,00 - servisne poti ( ) - #SKLIC! Podi in tlaki ( ) skupaj ZP Rače_POPIS_GO dela.xls B.IX.Podi&tlaki 56

66 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.X. Oprema, podtlačno odvodnjavanje, razno Opomba: Pri izdelavi ponudbe za posamezna dela je potrebno upoštevati splošna določila za vse vrste del, ter posebna določila za posamezne vrste del! SPL.DOL. Oprema, podtlačno odvodnjavanje, razno ( ) skupaj B.X. A. sanitarna oprema B.X. B1. Pulti za vgradne umivalnike Dobava in montaža sanitarnih pultov za vgradne umivalnike (npr.: kerrock), debeline 10mm, odprtine prilagoditi velikosti umivalnikov, z vsemi tesnilnim materilalom, dodatnimi deli in prenosi. Pult, montiran na višino 85 cm nad tlemi, z izrezom za vgradni umivalnik; čelna stranica pulta delno ločne oblike, zaključena previsno pod kotom 66 st. in z zaobljenim robom; v barvi po barvni študiji KERROCK DEEP BLUE (modra); izdelano po načrtu (tloris, pogled); Komplet s konzolami za montažo. a./ dimenzij 140/50cm kom 1,00 - b./ dimenzij 220/50cm kom 1,00 - c./ dimenzij 120/50cm kom 1,00 - d./ dimenzij 200/50cm kom 2,00 - e./ dimenzij 180/50cm kom 1,00 - f./ dimenzij 140/50cm kom 1,00 - sanitarna oprema ( ) - B.X. B. podtlačno odvodnjavanje - pluvia B.X. B1. Odvodnjavanje strehe - pluvia V ceni upoštevati dobavo materiala in izvedbo vključno z vgrajevanjem odtočnikov v hidroizolacijsko membrano kritine in vključno z dobavo, montažo in s priključitvijo vertikalnih odtokov na jaške. Dobava in montaža elementov odvodnjavanja po sistemu Pluvia, vključno z vsemi fazonskimi elementi, izolacijo,... in pomožnimi deli, transporti, Popis potrebnega materiala je podan v prilogah popisa! Toplotna izolacija cevi iz sintetičnega kavčuka naslednjih debelin temp. območje: -40 do +105 C, plošče 85 C toplotna prevodnost: 0,035 W/mK po DIN koef. upora proti difuziji vodne pare: 7960 po DIN gorljivost: razred B1, samougasljiv po DIN 4102 barva : črna vklučno z lepilom za izolacijo in čistilom npr. kot: (Armacell AC, ali enakovredno) a./ material (glej prilogo popisov) ZP Rače_POPIS_GO dela - pluvia.xlsx kpl 1,00 - b./ dobava, vgradnja kpl 1,00 - podtlačno odvodnjavanje - pluvia ( ) - ZP Rače_POPIS_GO dela.xls B.X.Opr,razno 57

67 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ B.X. C. razno B.X. C1. Pregrade med umivalniki in pisuarji Izdelava, dobava in montaža stene za sanitarije po shemi. Polnilo je iz monolitne, kompaktne plošče npr."max" deb. 12 mm ali enakovredno, dvignjenih 10 cm nad pod. Komplet s priborom za montažo na steno a./ dimenzij 140/50cm kom 2,00 - B.X. C2. Kovinska servisna lestev za dostop na streho Izdelava, dobava in montaža servisne lestve, nastopni klini širine 40cm, na rastru 20cm, višine lestve 3m. Hrbtna zaščita iz jeklenih ploščatih profilov. Komplet z vsemi dodatnimi pritrdilni sredstvi, pomožnimi deli in prenosi. Jeklena lestev, jeklo v kvaliteti S235, z vsem veznim in spojnim materialom, pripravo ležišč za montažo. Vsi jekleni profili se dobavijo speskani po stopnji Sa 2.5, z dvema premazoma antikorozijske zaščite oziroma AKZ=2*35µ in 2x finalno prašno lakirani, barva RAL po barvni shemi. Izvedba po delavniškem detajlu izvajalca, detajl izvedbe potrdi arhitekt! kom 1,00 - razno ( ) - #SKLIC! Oprema, podtlačno odvodnjavanje, razno ( ) skupaj ZP Rače_POPIS_GO dela.xls B.X.Opr,razno 58

68 GRADBENO OBRTNIŠKA DELA POZ OPIS/ENOTA EM KOLIČINA CENA/ ENOTO CENA SKUPAJ C. Splošna dela Splošna dela ( ) skupaj C. A. nadzori C. A1. Direktivni projektantski nadzor arhitekta, udeležba na koordinacijskih sestankih izvajalcev in nadzora ur 65,00 - C. A2. Direktivni projektantski nadzor statika, udeležba na koordinacijskih sestankih izvajalcev in nadzora. ur 25,00 - C. A3. Nadzor geomehanika pred izvedbo temeljev, ur 8,00 - nadzori ( ) - C. B. projektna dokumentacija C. B1. Projektna dokumentacija PID, navodila za obratovanje in vzdrževanje. Izdelava dokumentacije v skladu z veljavnim ZGO in Pravilnikom o projektni dokumentaciji, v 3 izvodih. a./ načrt arhitekture kom 1,00 - a./ načrt gradbenih konstrukcij kom 1,00 - c./ izkaz energijskih karakteristik stavbe za izvedeno stanje kom 1,00 - projektna dokumentacija ( ) - C. C. druga dokumentacija C. C1. Geodetski posnetek okolja po izvedenem stanju kom 1,00 - C. C2. Izdelava izkaza požarne varnosti kom 1,00 - C. C3. Izdelava požarnega reda kom 1,00 - C. C4. Izdelava energetske izkaznice stavbe v skladu z direktivo EU o energetski učinkovitosti stavb (2002/91/EC) in na osnovi Energetskega zakona in Pravilnika o izdelavi Energetske izkaznice. kom 1,00 - druga dokumentacija ( ) - Splošna dela ( ) skupaj ZP Rače_POPIS_GO dela.xls C.SPL.DELA 59

69 Projekta inženiring Ptuj d.o.o., Trstenjakova ulica 2, 2250 Ptuj OBRTNIŠKA DELA PRILOGE: Odvodnjavanje pluvia Popis in sheme stavbnega pohištva

70 GRADBENO OBRTNIŠKA DELA Ime projekta: ZP Rače popis del Sistem odvodnjavanja streh Količina ME Št. artikla Opis artikla Cena materiala ( ) Na enoto Skupaj Dovodi s strehe Pluvia 2 Kos Pluvia vtočnik 12 l DAF 0,00 2 Kos Pluvia osnovni element (komplet) 0,00 2 Kos Pluvia prirobnica za parno zaporo 0,00 2 Kos Pluvia grelnik vtočnika 230V, 8W 0,00 Dovodi s strehe Pluvia Višina ponudbe (brez DDV) 0,00 Cevi Pluvia 11,1 m PE-HD cev v palicah, d 50 0,00 17,5 m PE-HD cev v palicah, d 56 0,00 2,0 m PE-HDCev v palicah, d 75 0,00 2,0 m PE-HD cev v palicah, d 125 0,00 Cevi Pluvia Višina ponudbe (brez DDV) 0,00 Fazonski kosi 3 Kos PE-HD lok 45, d 50 0,00 1 Kos PE-HD lok 90 dolgi, d 50 0,00 3 Kos PE-HD elektro-varilna spojka, d 50 0,00 10 Kos PE-HD lok 45, d 56 0,00 1 Kos PE-HD lok 90 dolgi, d 56 0,00 1 Kos PE-HD odcep 45, d 56/50 0,00 1 Kos PE-HD redukcija - ekscentrična, kratka, d 56/50 0,00 1 Kos PE-HD dolga spojka 0,00 9 Kos PE-HD elektro-varilna spojka, d 56 0,00 1 Kos PE-HDLok 45, d 75 0,00 1 Kos PE-HD redukcija - ekscentrična, kratka, d 75/56 0,00 1 Kos PE-HD elektro-varilna spojka, d 75 0,00 1 Kos PE-HD redukcija - ekscentrična, kratka, d 125/75 0,00 1 Kos PE-HD elektro-varilna spojka, d 125 0,00 Fazonski kosi Višina ponudbe (brez DDV) 0,00 ZP Rače_POPIS_GO dela - pluvia.xlsx odvodnjavanje streh 1/2

71 GRADBENO OBRTNIŠKA DELA Ime projekta: ZP Rače popis del Sistem odvodnjavanja streh Pritrdilni material Pluvia 5 Kos PE-HD elektro-varilni trak za fiksno točko, d 50 0,00 18 Kos PluviaFix nastavljiva cevna objemka, d 50 0,00 5 Kos Osnovna pritrdilna plošča - oglata, 2 luknji s spojko G1/2'' 0,00 14 Kos Navojna palica z zaščitnim tulcem 0,00 14 Kos Osnovna pritrdilna plošča - okrogla, 3 luknje s spojko M10 0,00 14 Kos PluviaFix element za obešanje nosilne tračnice 0,00 21,8 m PluviaFix profilna štirikotna nosilna tračnica 0,00 2 Kos PluviaFix vezni element nosilne tračnice 0,00 58 Kos PluviaFix pritrdilna zagozda 0,00 8 Kos PE-HD elektro-varilni trak za fiksno točko, d 56 0,00 5 Kos Cevna objemka-kombi s spojko G1/2'', nastavljiva d 56 0,00 18 Kos PluviaFix nastavljiva cevna objemka d 56 0,00 Pritrdilni material Pluvia Višina ponudbe (brez DDV) 0,00 Zvarni spoji 37 Število zvarnih mest 0,00 Drugi izdelki Geberit 10,5 m² Izolacija cevi (armaflex ali podobno) 0,00 Cena materiala ( ) Dovodi s strehe Pluvia 0,00 Cevi Pluvia 0,00 Fazonski kosi 0,00 Pritrdilni material Pluvia 0,00 Zvarni spoji 0,00 Drugi izdelki Geberit 0,00 Cena materiala 0,00 ZP Rače_POPIS_GO dela - pluvia.xlsx odvodnjavanje streh 2/2

72 1./ - STAVBNO POHIŠTVO OKNA in BALKONSKA VRATA splošni opis sistem splošni opis okenski in vratni sistem (npr: REHAU) ali enakovredno Izdelava, dobava in pvc stavbnega pohištva. Uporaba tehnično sistemske rešitve opisane v nadaljevanju po posameznih postavkah in karakteristikah sistema za vse vgrajene elemente. Proizvod mora biti izdelan po navodilih proizvajalca, skladno s sistemskimi priročniki in skladno z veljavnimi harmoniziranimi standardi. Zaključki na gradbene elemente, morajo biti znotraj paronepropustni, zunaj pa paropropustni in vodotesni (izvedeni po sistemu RAL montaže). V ceni vseh postavk, morajo biti zajeta vsa dela, dobava in montaža, osnovni material, steklo, pritrdilni in tesnilni material, okovje, zapiralno okovje ter material za vse zaključke. Izvajalec mora vse mere preveriti na licu mesta in izdelati ustrezno tehnično dokumentacijo in delavniške risbe in dati v potrditev projektantu. opis sistema Sistem s povečano toplotno izolativnostjo, debelina okenskih okvirjev 86mm. Sistem ima centralno tesnilo, notranje in zunanje tesnilo in dve steklitveni tesnili iz EPDM-a. Globina: 86 mm / sredinsko tesnilo, Prekatov: 6; večkomponentni vlaknasti material RAU-FIPRO, izgled površinsko obdelan iz koextrudiranega RAU-PVC materiala za kvalitetno zunanjo površino; Zvočna izolacija: do SSK 5 brez jeklenih ojačitev, Rw,P = 47 db z zasteklitvijo Rw = 50 db; Protivlomna zaščita: do razreda 3, do razreda 2 brez jeklenih ojačitev vgradnja barva zasteklitev tesnila Vgradnja elementa po smernicah RAL (notranja paroneprepustna in zunanja paroprepustna folija, vmes PU pena). Zaključki tesnjeni s silikonskim kitom. Izvedba zaključnega profila na notranji strani stik stena/profil. RAL 9006 trojno izolacijsko mm; Ug = 0,7W/m2K posebne zahteve: varnostno lepljeno (VL); varnostno 2x kaljeno (VK), emajlirano podane v podpostavki in shemi centralno, notranje pripirno, zunanje tesnilo in dve steklitveni tesnili iz EPDM-a načini odpiranja navznoter: D (osno - dreh), K (nagibno -kipp), D/K (osno/nagibno), D/DK; D/D (dvokrilno), KN (krilo nadsvetlobe) navzven: D (osno - dreh), izrivno, odpiranje po srednji osi posebne zahteve varnost / požarna zaščita / prehodnost zvoka min. 37dB toplotna zaščita profili: Uf = od 1,0 W/m2K (v odvisnosti od širine profilov) celotni element: Uw < 1,0W/m2K ZP Rače_SHEME - stavbno pohištvo.xls 1.OKNA & BALKONSKA VRATA 1/5

73 a./ pozicija - STAVBNO POHIŠTVO OKNO O1 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno Okno lokacija na obj. sanitarije senčilo zun./notranje zunanje ZO (cm) 90/175 SO (cm) / zasteklitev delitev 1 odpiranje navznoter, D/K razno, pos.zahteve / št. Kosov cena: /kos skupaj splošni opis zunanje žaluzije, podometna škatla - po splošnem opisu (predmet posebne postavke) splošni opis 7 - ZP Rače_SHEME - stavbno pohištvo.xls 1.OKNA & BALKONSKA VRATA 2/5

74 b./ pozicija - STAVBNO POHIŠTVO OKNO O2 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno Okno lokacija na obj. skupni prostori senčilo zun./notranje zunanje ZO (cm) 180/175 SO (cm) / zasteklitev delitev 2 odpiranje D/DK; D/D (dvokrilno) razno, pos.zahteve / št. Kosov cena: /kos skupaj splošni opis zunanje žaluzije, podometna škatla - po splošnem opisu (predmet posebne postavke) splošni opis 3 - ZP Rače_SHEME - stavbno pohištvo.xls 1.OKNA & BALKONSKA VRATA 3/5

75 c./ pozicija - STAVBNO POHIŠTVO OKNO O3 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno Okno lokacija na obj. ordinacije senčilo zun./notranje zunanje ZO (cm) 270/175 SO (cm) / zasteklitev delitev 3 odpiranje 2x D/K (osno, nagibno) razno, pos.zahteve / št. Kosov cena: /kos skupaj splošni opis zunanje žaluzije, podometna škatla - po splošnem opisu (predmet posebne postavke) splošni opis 5 - ZP Rače_SHEME - stavbno pohištvo.xls 1.OKNA & BALKONSKA VRATA 4/5

76 d./ pozicija - STAVBNO POHIŠTVO OKNO O4 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno Okno lokacija na obj. ordinacije senčilo zun./notranje zunanje ZO (cm) 360/270 SO (cm) / zasteklitev delitev 4 odpiranje 2x D/K (osno, nagibno) razno, pos.zahteve / št. Kosov cena: /kos skupaj splošni opis zunanje žaluzije, podometna škatla - po splošnem opisu (predmet posebne postavke) splošni opis 7 - ZP Rače_SHEME - stavbno pohištvo.xls 1.OKNA & BALKONSKA VRATA 5/5

77 2./ - STAVBNO POHIŠTVO ZUNANJE STEKLENE STENE in VRATA splošni opis sistem splošni opis vratni in okenski sistem ALU-K, TIPA 67 IW/ITR ali enakovredno Izdelava, dobava in montaža aluminijastega stavbnega pohištva. Uporaba tehnično sistemske rešitve opisane v nadaljevanju po posameznih postavkah in karakteristikah sistema za vse vgrajene elemente. Proizvod mora biti izdelan po navodilih proizvajalca, skladno s sistemskimi priročniki in skladno z veljavnimi harmoniziranimi standardi. Površinska obdelava profilov mora imeti pri prašnem barvanju certifikat»qualicoat«, pri eloksiranju pa certifikat»qualanod«. Profili s prekinjenim termičnim mostom morajo imeti ustrezen certifikat spajanja termičnih lamel iz poliamida zaradi statične stabilnosti profila. Zaključki na gradbene elemente, morajo biti znotraj paronepropustni, zunaj pa paropropustni in vodotesni (izvedeni po sistemu RAL montaže). V ceni vseh postavk, morajo biti zajeta vsa dela, dobava in montaža, osnovni material, steklo, pritrdilni in tesnilni material, okovje, zapiralno okovje ter material za vse zaključke. Izvajalec mora vse mere preveriti na licu mesta in izdelati ustrezno tehnično dokumentacijo in delavniške risbe in dati v potrditev projektantu. opis sistema Sistem z izboljšano toplotno zaščito. Profili so toplotno izolirani, okvir ima globino 66.5mm, okensko krilo je na zunanji strani poravnano z okvirjem, na notranji je prekrito in ima globino 76.5mm, vratno krilo pa je izravnano z okvirjem. Sistem ima centralno tesnilo, notranje pripirno tesnilo in dve steklitveni tesnili iz EPDM-ja. Povprečna vrednost toplotne prevodnosti profilov Uf (odpiralni del) je 2,4W/m2K. Zapiralno okovje in vsi vijaki so iz inoxa sistemski ciklični atest. Profili so izdelani iz alu zlitine EN AW (UNI EN 755-2) statične stabilnosti T5. Proizvod mora biti skladen s harmoniziranim standardom EN I.del in izpolnjena zahteva za označitev izdelka s CE znakom. Površinska obdelava profilov (prašna barva po izboru projektanta RAL ) mora imeti ustrezen certifikat»qualicoat vgradnja Vgradnja elementa po smernicah RAL (notranja paroneprepustna in zunanja paroprepustna folija, vmes PU pena). Zaključki tesnjeni s silikonskim kitom. Elementi so vgrajena v ravnini toplotne izolacije, pritrjena na kotne profile, ki so sidrani v nosilno konstrukcijo, izvedba zaključnega profila na notranji strani stik stena/profil. barva zasteklitev tesnila prašno barvano, po barvni shemi trojno izolacijsko mm; Ug = 0,7W/m2K posebne zahteve: varnostno lepljeno (VL); varnostno 2x kaljeno (VK) podane v podpostavki in shemi centralno, notranje pripirno, zunanje tesnilo in dve steklitveni tesnili iz EPDM-a načini odpiranja navzven: D (osno - dreh) posebne zahteve varnost / požarna zaščita / prehodnost zvoka min. 35dB toplotna zaščita profili: Uf = od 1,7 W/m2K, EN (v odvisnosti od širine profilov) celotni element: Uw < 1,2W/m2K ZP Rače_SHEME - stavbno pohištvo.xls 2.ZUNANJE STEKLENE STENE&VRATA 1/6

78 - STAVBNO POHIŠTVO ZUNANJE STEKLENE STENE in VRATA splošni opis sistem vratni prag vratni in okenski sistem ALU-K, TIPA 67 IW/ITR ali enakovredno Prag z toplotno izolacijskim profilom. Spodnji zaključek vrat mora biti opremljen z avtomatskim tesnilom, ki se med procesom zapiranja samodejno spusti. detajl ZP Rače_SHEME - stavbno pohištvo.xls 2.ZUNANJE STEKLENE STENE&VRATA 2/6

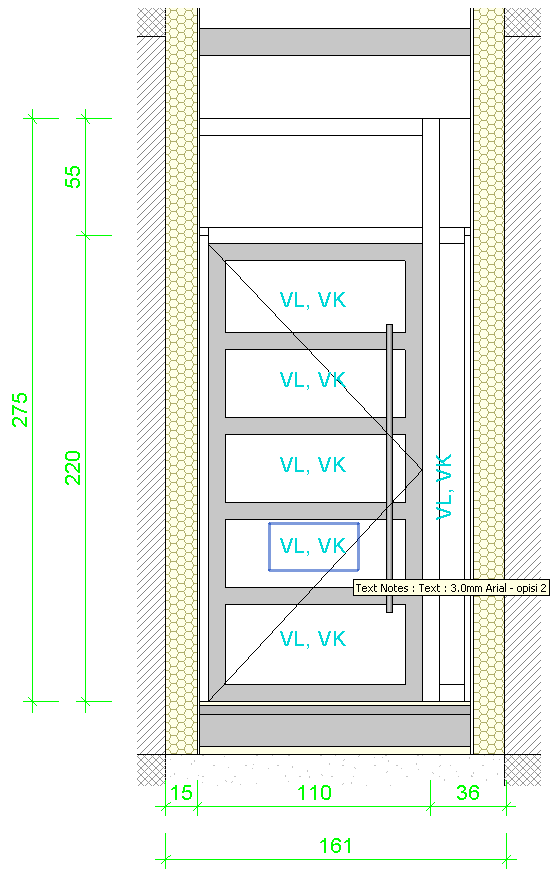

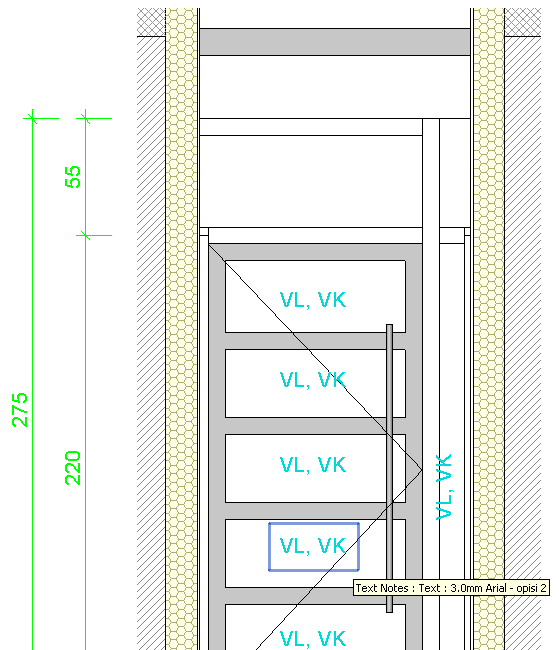

79 a./ pozicija - STAVBNO POHIŠTVO zunanja steklena stena zss1 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno: zunanja steklena stena splošni opis lokacija na obj. službeni vhod senčilo zun./notranja zunanja / ZO (cm) 160/275 nasadila trokraka mat kromirana delitev 4; vrata 5 delna kljuka/ način ročaj iz brušene INOX cevi (mat), na vrata: dim. Vrat 110/220 odpiranja notranji strani evakuacijska kljuka SO (cm) min. 90/210 krilnost enokrilna (leva) ključavnica cilindrična, sistemski ključ, ločeni zasteklitev splošni opis; v območju parapeta okrogli ščiti notranje: VL; zunanje: VK samozapiralo da razno, pos.zahteve evakuacijska vrata kos 1 cena: /kos skupaj - ZP Rače_SHEME - stavbno pohištvo.xls 2.ZUNANJE STEKLENE STENE&VRATA 3/6

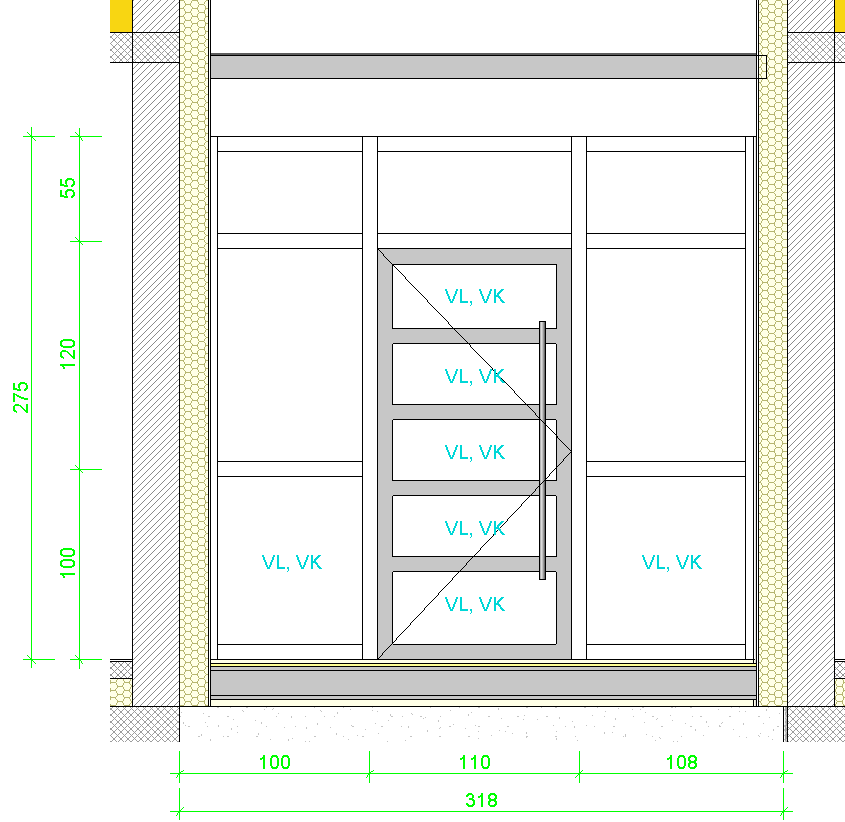

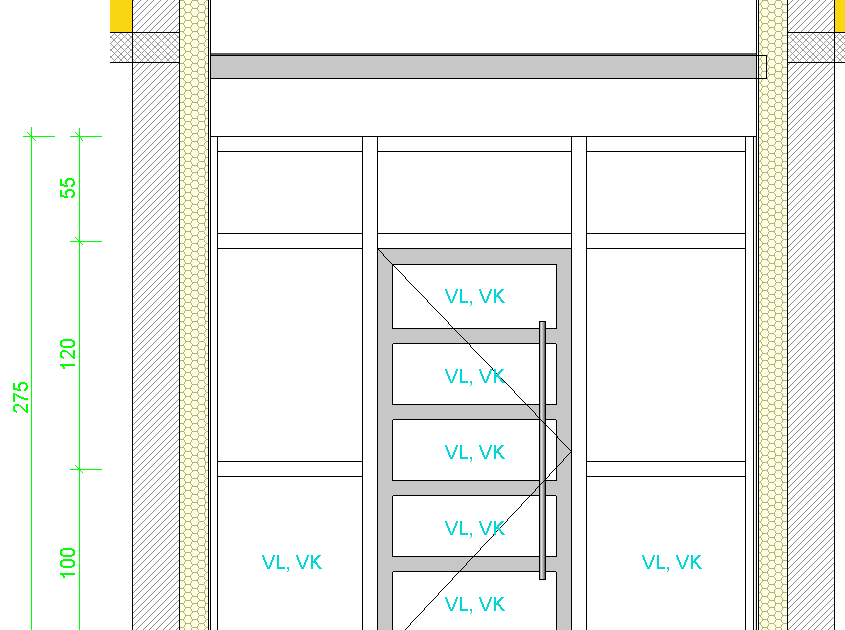

80 b./ pozicija - STAVBNO POHIŠTVO zunanja steklena stena zss2 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno: zunanja steklena stena splošni opis lokacija na obj. vhod - zobozdravnik senčilo zun./notranja zunanja / ZO (cm) 320/275 nasadila trokraka mat kromirana delitev 8; vrata 5 delna kljuka/ način ročaj iz brušene INOX cevi (mat), na vrata: dim. Vrat 110/220 odpiranja notranji strani evakuacijska kljuka SO (cm) min. 90/210 krilnost enokrilna (leva) ključavnica cilindrična, sistemski ključ, ločeni zasteklitev splošni opis; v območju parapeta okrogli ščiti notranje: VL; zunanje: VK samozapiralo da razno, pos.zahteve evakuacijska vrata kos 1 cena: /kos skupaj - ZP Rače_SHEME - stavbno pohištvo.xls 2.ZUNANJE STEKLENE STENE&VRATA 4/6

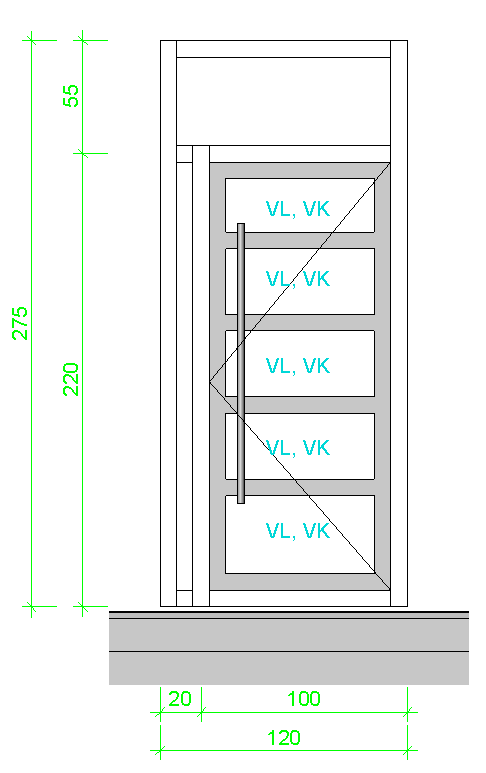

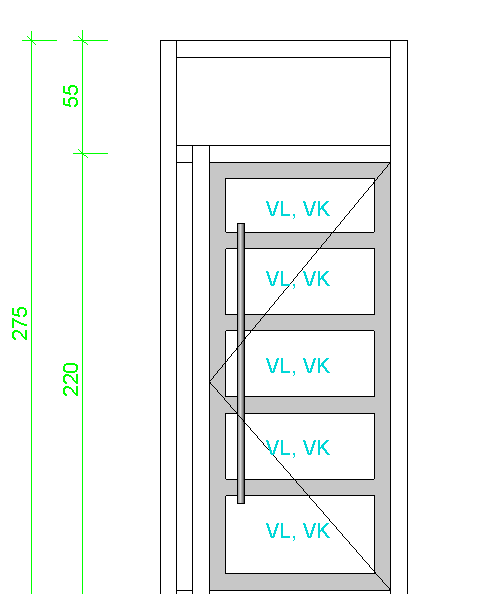

81 c./ pozicija - STAVBNO POHIŠTVO zunanja steklena stena zss3 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno: Zunanja steklena vrata splošni opis lokacija na obj. službeni vhod senčilo zun./notranja zunanja / ZO (cm) 120/275 nasadila trokraka mat kromirana delitev 3; vrata 5 delna kljuka/ način ročaj iz brušene INOX cevi (mat), na vrata: dim. Vrat 100/220 odpiranja notranji strani evakuacijska kljuka SO (cm) / krilnost enokrilna (desna) ključavnica cilindrična, sistemski ključ, ločeni zasteklitev splošni opis; v območju parapeta okrogli ščiti notranje: VL; zunanje: VK samozapiralo da razno, pos.zahteve evakuacijska vrata kos 1 cena: /kos skupaj - ZP Rače_SHEME - stavbno pohištvo.xls 2.ZUNANJE STEKLENE STENE&VRATA 5/6

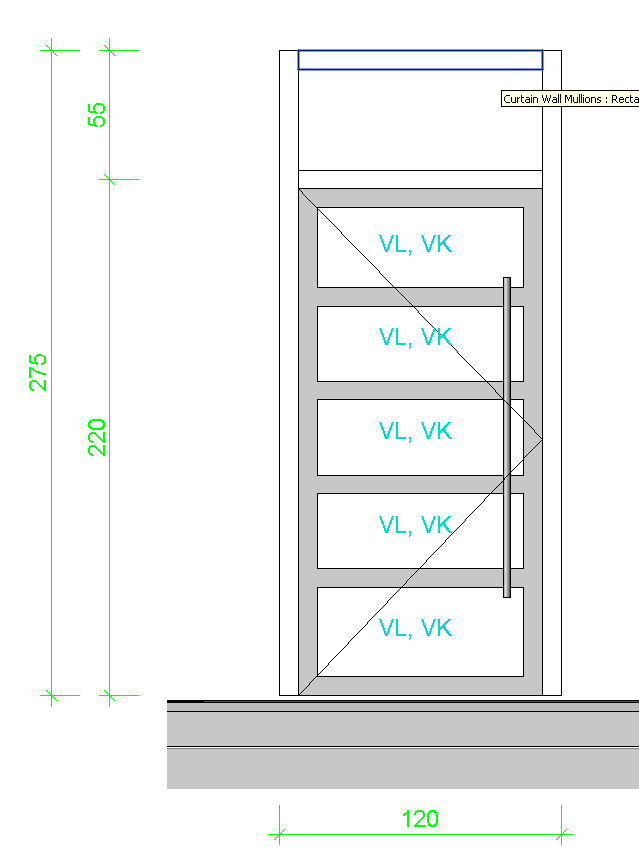

82 d./ pozicija - STAVBNO POHIŠTVO zunanja steklena stena zss4 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno: Zunanja steklena vrata splošni opis lokacija na obj. učilnica senčilo zun./notranja zunanja / ZO (cm) 120/275 nasadila trokraka mat kromirana delitev 3; vrata 5 delna kljuka/ način ročaj iz brušene INOX cevi (mat), na vrata: dim. Vrat 120/220 odpiranja notranji strani kljuka SO (cm) min. 100/210 krilnost enokrilna (leva) ključavnica cilindrična, sistemski ključ, ločeni zasteklitev splošni opis; v območju parapeta okrogli ščiti notranje: VL; zunanje: VK samozapiralo da razno, pos.zahteve / kos 1 cena: /kos skupaj - ZP Rače_SHEME - stavbno pohištvo.xls 2.ZUNANJE STEKLENE STENE&VRATA 6/6

83 2-1./ - STAVBNO POHIŠTVO ZUNANJE STEKLENE STENE in DRSNA VRATA splošni opis sistem splošni opis vratni in okenski sistem ALU-K, TIPA 67 IW/ITR ali enakovredno Izdelava, dobava in montaža aluminijastega stavbnega pohištva. Uporaba tehnično sistemske rešitve opisane v nadaljevanju po posameznih postavkah in karakteristikah sistema za vse vgrajene elemente. Proizvod mora biti izdelan po navodilih proizvajalca, skladno s sistemskimi priročniki in skladno z veljavnimi harmoniziranimi standardi. Površinska obdelava profilov mora imeti pri prašnem barvanju certifikat»qualicoat«, pri eloksiranju pa certifikat»qualanod«. Profili s prekinjenim termičnim mostom morajo imeti ustrezen certifikat spajanja termičnih lamel iz poliamida zaradi statične stabilnosti profila. Zaključki na gradbene elemente, morajo biti znotraj paronepropustni, zunaj pa paropropustni in vodotesni (izvedeni po sistemu RAL montaže). V ceni vseh postavk, morajo biti zajeta vsa dela, dobava in montaža, osnovni material, steklo, pritrdilni in tesnilni material, okovje, zapiralno okovje ter material za vse zaključke. Izvajalec mora vse mere preveriti na licu mesta in izdelati ustrezno tehnično dokumentacijo in delavniške risbe in dati v potrditev projektantu. opis sistema Sistem z izboljšano toplotno zaščito. Profili so toplotno izolirani, okvir ima globino 66.5mm, okensko krilo je na zunanji strani poravnano z okvirjem, na notranji je prekrito in ima globino 76.5mm, vratno krilo pa je izravnano z okvirjem. Sistem ima centralno tesnilo, notranje pripirno tesnilo in dve steklitveni tesnili iz EPDM-ja. Povprečna vrednost toplotne prevodnosti profilov Uf (odpiralni del) je 2,4W/m2K. Zapiralno okovje in vsi vijaki so iz inoxa sistemski ciklični atest. Profili so izdelani iz alu zlitine EN AW (UNI EN 755-2) statične stabilnosti T5. Proizvod mora biti skladen s harmoniziranim standardom EN I.del in izpolnjena zahteva za označitev izdelka s CE znakom. Površinska obdelava profilov (prašna barva po izboru projektanta RAL ) mora imeti ustrezen certifikat»qualicoat vgradnja Vgradnja elementa po smernicah RAL (notranja paroneprepustna in zunanja paroprepustna folija, vmes PU pena). Zaključki tesnjeni s silikonskim kitom. Elementi so vgrajena v ravnini toplotne izolacije, pritrjena na kotne profile, ki so sidrani v nosilno konstrukcijo, izvedba zaključnega profila na notranji strani stik stena/profil. barva zasteklitev tesnila prašno barvano, po barvni shemi trojno izolacijsko mm; Ug = 0,7W/m2K posebne zahteve: varnostno lepljeno (VL); varnostno 2x kaljeno (VK) podane v podpostavki in shemi centralno, notranje pripirno, zunanje tesnilo in dve steklitveni tesnili iz EPDM-a načini odpiranja navzven: D (osno - dreh) posebne zahteve varnost / požarna zaščita / prehodnost zvoka min. 35dB toplotna zaščita profili: Uf = od 1,7 W/m2K, EN (v odvisnosti od širine profilov) celotni element: Uw < 1,2W/m2K ZP Rače_SHEME - stavbno pohištvo.xls2-1.zun&notranja AD VRATA 1/6

84 - STAVBNO POHIŠTVO ZUNANJA AVTOMATSKA STEKLENA DRSNA VRATA splošni opis sistem dvokrilna avtomatska vrata Record 20 DSTA RED ali enakovredno splošni opis Steklo: varnostno izolacijsko 24 mm (Profilacija 32 mm) Barva alu delov: Elox oz. prašno barvano po RAL-u Višina pogona: 150 ali 108 mm Avtomatska drsna vrata so opremljena z: 1. Najsodobnejšim REDUNDANT pogonom, ki je opremljen z dvema motorjema in dvema mikroprocesorjema 20 STM RED (proizvajalec Record Švica). Mikroprocesor 20 STM RED se ob prvem zagonu nauči prepoznavati svojo okolico, zato da predmeti, ki so stalno prisotni, ne motijo delovanja vrat. 2. Digitalno krmilno enoto (BDE-D) z LCD prikazovalnikom z osmimi osnovnimi funkcijami. Grafični meni ukazov omogoča preprosto rokovanje, kot pri telefonu. Različne režime delovanja je mogoče spreminjati samo s pritiskom na gumb. 3. Varnostnim senzorjem RIC 290 AC, ki ločeno zaznava gibanje in prisotnost med vrati ter smer gibanja človeka, s čimer se skrajša čas, ko so vrata odprta. Vrata se morajo zapreti takoj, ko človek stopi skoznje in ne šele, ko stopi iz območja senzorja na nasprotni strani vrat. 4. Krmilnim stikalom BDS za zaklepanje vrat v nočnem času 5. AKU podpora: Baterija, ki omogoča 100 odpiranj oz. 24 ur pripravljenosti in se po vrnitvi električne energije ponovno napolni. K SISTEMU SPADAJO ŠE: - Obesi za vratna krila in vozički za tiho delovanje vrat, - komplet alu profilov s tesnilnimi gumami, - pokrivna maska pogona, VRATA SE LAHKO PRIKLOPIJO NA POŽARNI ALARM. V PRIMERU POŽARA SE ODPREJO IN OSTANEJO ODPRTA, V PRIMERU NAPAKE SE VRATA SAMODEJNO ODPREJO IN OSTANEJO ODPRTA. VRATA SO CERTIFICIRANA ZA EVAKUACIJSKE POTI Vrata si izdelana skladno s standardom EN vgradnja Avtomatska drsna vrata so vstavljena v fasadni element barva zasteklitev tesnila prašno barvano, po barvni shemi dvojno izolacijsko; Ug = 1,0W/m2K posebne zahteve: varnostno lepljeno (VL); varnostno 2x kaljeno (VK) podane v podpostavki in shemi načini odpiranja avtomatska drsna vrata posebne zahteve varnost / požarna zaščita / prehodnost zvoka / toplotna zaščita / ZP Rače_SHEME - stavbno pohištvo.xls2-1.zun&notranja AD VRATA 2/6

85 a./ pozicija - STAVBNO POHIŠTVO zunanja avtomatska steklena drsna vrata zasdv1 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno: zunanja avtomatska steklena drsna vrata lokacija na obj. vhod dodatni opis zun./notranja zunanja ZO (cm) 515/330 delitev 15; 2 delna drsna vrata vrata: dim. Vrat 140/220 SO (cm) min. 120/210 krilnost dvokrilna zasteklitev splošni opis; notranje: VL; zunanje: VK potisk v območju h=1,5m razno, pos.zahteve evakuacijska vrata; minimalna širina prehoda 120cm! kos cena: /kos skupaj splošni opis 1 - ZP Rače_SHEME - stavbno pohištvo.xls2-1.zun&notranja AD VRATA 3/6

86 2-2./ - STAVBNO POHIŠTVO NOTRANJE STEKLENE STENE in DRSNA VRATA splošni opis sistem splošni opis vratni in okenski sistem ALU-K, TIPA 67 IW/ITR ali enakovredno Izdelava, dobava in montaža aluminijastega stavbnega pohištva. Uporaba tehnično sistemske rešitve opisane v nadaljevanju po posameznih postavkah in karakteristikah sistema za vse vgrajene elemente. Proizvod mora biti izdelan po navodilih proizvajalca, skladno s sistemskimi priročniki in skladno z veljavnimi harmoniziranimi standardi. Površinska obdelava profilov mora imeti pri prašnem barvanju certifikat»qualicoat«, pri eloksiranju pa certifikat»qualanod«. Profili s prekinjenim termičnim mostom morajo imeti ustrezen certifikat spajanja termičnih lamel iz poliamida zaradi statične stabilnosti profila. Zaključki na gradbene elemente, morajo biti znotraj paronepropustni, zunaj pa paropropustni in vodotesni (izvedeni po sistemu RAL montaže). V ceni vseh postavk, morajo biti zajeta vsa dela, dobava in montaža, osnovni material, steklo, pritrdilni in tesnilni material, okovje, zapiralno okovje ter material za vse zaključke. Izvajalec mora vse mere preveriti na licu mesta in izdelati ustrezno tehnično dokumentacijo in delavniške risbe in dati v potrditev projektantu. opis sistema Sistem z izboljšano toplotno zaščito. Profili so toplotno izolirani, okvir ima globino 66.5mm, okensko krilo je na zunanji strani poravnano z okvirjem, na notranji je prekrito in ima globino 76.5mm, vratno krilo pa je izravnano z okvirjem. Sistem ima centralno tesnilo, notranje pripirno tesnilo in dve steklitveni tesnili iz EPDM-ja. Povprečna vrednost toplotne prevodnosti profilov Uf (odpiralni del) je 2,4W/m2K. Zapiralno okovje in vsi vijaki so iz inoxa sistemski ciklični atest. Profili so izdelani iz alu zlitine EN AW (UNI EN 755-2) statične stabilnosti T5. Proizvod mora biti skladen s harmoniziranim standardom EN I.del in izpolnjena zahteva za označitev izdelka s CE znakom. Površinska obdelava profilov (prašna barva po izboru projektanta RAL ) mora imeti ustrezen certifikat»qualicoat vgradnja Vgradnja elementa po smernicah RAL (notranja paroneprepustna in zunanja paroprepustna folija, vmes PU pena). Zaključki tesnjeni s silikonskim kitom. Elementi so vgrajena v ravnini toplotne izolacije, pritrjena na kotne profile, ki so sidrani v nosilno konstrukcijo, izvedba zaključnega profila na notranji strani stik stena/profil. barva zasteklitev tesnila prašno barvano, po barvni shemi trojno izolacijsko mm; Ug = 0,7W/m2K posebne zahteve: varnostno lepljeno (VL); varnostno 2x kaljeno (VK) podane v podpostavki in shemi centralno, notranje pripirno, zunanje tesnilo in dve steklitveni tesnili iz EPDM-a načini odpiranja navzven: D (osno - dreh) posebne zahteve varnost / požarna zaščita / prehodnost zvoka min. 35dB toplotna zaščita profili: Uf = od 1,7 W/m2K, EN (v odvisnosti od širine profilov) celotni element: Uw < 1,2W/m2K ZP Rače_SHEME - stavbno pohištvo.xls2-1.zun&notranja AD VRATA 4/6

87 - STAVBNO POHIŠTVO NOTRANJA AVTOMATSKA STEKLENA DRSNA VRATA splošni opis sistem dvokrilna avtomatska vrata Record 20 DSTA RED ali enakovredno splošni opis Steklo: varnostno 10 mm (Profilacija 20 mm) Barva alu delov: Elox oz. prašno barvano po RAL-u Višina pogona: 150 ali 108 mm Avtomatska drsna vrata so opremljena z: 1. Najsodobnejšim REDUNDANT pogonom, ki je opremljen z dvema motorjema in dvema mikroprocesorjema 20 STM RED (proizvajalec Record Švica). Mikroprocesor 20 STM RED se ob prvem zagonu nauči prepoznavati svojo okolico, zato da predmeti, ki so stalno prisotni, ne motijo delovanja vrat. 2. Digitalno krmilno enoto (BDE-D) z LCD prikazovalnikom z osmimi osnovnimi funkcijami. Grafični meni ukazov omogoča preprosto rokovanje, kot pri telefonu. Različne režime delovanja je mogoče spreminjati samo s pritiskom na gumb. 3. Varnostnim senzorjem RIC 290 AC, ki ločeno zaznava gibanje in prisotnost med vrati ter smer gibanja človeka, s čimer se skrajša čas, ko so vrata odprta. Vrata se morajo zapreti takoj, ko človek stopi skoznje in ne šele, ko stopi iz območja senzorja na nasprotni strani vrat. 4. Krmilnim stikalom BDS za zaklepanje vrat v nočnem času 5. AKU podpora: Baterija, ki omogoča 100 odpiranj oz. 24 ur pripravljenosti in se po vrnitvi električne energije ponovno napolni. K SISTEMU SPADAJO ŠE: - Obesi za vratna krila in vozički za tiho delovanje vrat, - komplet alu profilov s tesnilnimi gumami, - pokrivna maska pogona, VRATA SE LAHKO PRIKLOPIJO NA POŽARNI ALARM. V PRIMERU POŽARA SE ODPREJO IN OSTANEJO ODPRTA, V PRIMERU NAPAKE SE VRATA SAMODEJNO ODPREJO IN OSTANEJO ODPRTA. VRATA SO CERTIFICIRANA ZA EVAKUACIJSKE POTI Vrata si izdelana skladno s standardom EN vgradnja Avtomatska drsna vrata so vstavljena v alu element barva zasteklitev tesnila prašno barvano, po barvni shemi enojno varnostno steklo posebne zahteve: varnostno lepljeno (VL); varnostno 2x kaljeno (VK) podane v podpostavki in shemi načini odpiranja avtomatska drsna vrata posebne zahteve varnost / požarna zaščita / prehodnost zvoka / toplotna zaščita / ZP Rače_SHEME - stavbno pohištvo.xls2-1.zun&notranja AD VRATA 5/6

88 a./ pozicija - STAVBNO POHIŠTVO notranja avtomatska steklena drsna vrata ASDV1 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno: notranja avtomatska steklena drsna vrata lokacija na obj. vhod zun./notranja notranja ZO (cm) 515/330 delitev 15; 2 delna drsna vrata vrata: dim. Vrat 140/220 SO (cm) min. 120/210 krilnost dvokrilna zasteklitev varnostno lepljeno steklo 10mm dodatni opis splošni opis razno, pos.zahteve kos cena: /kos skupaj potisk v območju h=1,5m evakuacijska vrata; minimalna širina prehoda 120cm! 1 - ZP Rače_SHEME - stavbno pohištvo.xls2-1.zun&notranja AD VRATA 6/6

89 3./ - STAVBNO POHIŠTVO NOTRANJI ZASTEKLJENI ELEMENTI splošni opis sistem splošni opis sistem notranjih sten in vrat ALU-K, TIPA 55N ali enakovredno Izdelava, dobava in montaža aluminijastega stavbnega pohištva. Uporaba tehnično sistemske rešitve opisane v nadaljevanju po posameznih postavkah in karakteristikah sistema za vse vgrajene elemente. Proizvod mora biti izdelan po navodilih proizvajalca, skladno s sistemskimi priročniki in skladno z veljavnimi harmoniziranimi standardi. Površinska obdelava profilov mora imeti pri prašnem barvanju certifikat»qualicoat«, pri eloksiranju pa certifikat»qualanod«. V ceni vseh postavk, morajo biti zajeta vsa dela, dobava in montaža, osnovni material, steklo, pritrdilni in tesnilni material, okovje, zapiralno okovje ter material za vse zaključke. Izvajalec mora vse mere preveriti na licu mesta in izdelati ustrezno tehnično dokumentacijo in delavniške risbe in dati v potrditev projektantu. opis sistema Sistem brez prekinjenega termičnega mosta (hladna profilacija), ki ima globino profila 55mm, globina kril 65mm, Sistem je namenjen tudi integraciji stranskih svetlob in nadsvetlob serije. Sistem ima vsa tesnila iz EPDM-ja. Zapiralno okovje in vsi vijaki so iz inoxa - sistemski atest. Površinska obdelava profilov (prašna barva po izboru projektanta RAL ) mora imeti ustrezen certifikat»qualicoat«vratni prag: Izvedba brez praga. Spodnji zaključek vrat mora biti opremljen z avtomatskim tesnilom, ki se med procesom zapiranja samodejno spusti.. vgradnja Pregradni element med spuščenim in primarnim stropom se izvede z alu polnilom (vstavljena toplotna izolacija). barva zasteklitev tesnila prašno barvano, po barvni shemi enojno steklo 8mm posebne zahteve: varnostno lepljeno (VL); varnostno 2x kaljeno (VK) podane v podpostavki in shemi centralno, notranje pripirno in dve steklitveni tesnili iz EPDM-a načini odpiranja posebne zahteve varnost / požarna zaščita / prehodnost zvoka / toplotna zaščita / / ZP Rače_SHEME - stavbno pohištvo.xls 3.NOTRANJI ZASTEKLJENI ELEMENTI 1/9

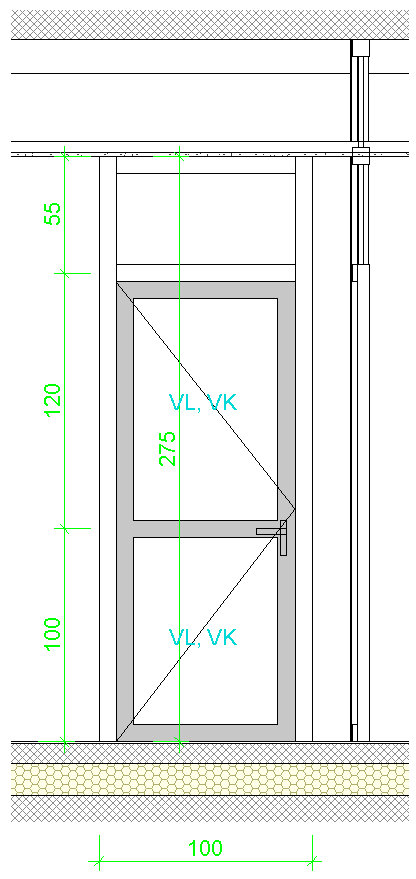

90 a./ pozicija - STAVBNO POHIŠTVO notranja steklena stena z vrati SS1, SS1.1 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno: notranji zastekljeni elementi splošni opis lokacija na obj. skupni prostor nasadila trokraka mat kromirana zun./notranja notranja ZO (cm) 100/275 kljuka/ način dvodelna nerjaveča kovinska kljuka, delitev 3 odpiranja ločeni okrogli ščiti vrata: dim. Vrat 100/220 SO (cm) min. 90/210 krilnost enokrilna (1x leva, 1x desna) ključavnica cilindrična, sistemski ključ zasteklitev splošni opis; v območju parapeta VL; VK; zgornja polja VL potiskano (napisi) samozapiralo da razno, pos.zahteve kos 2 cena: /kos skupaj - ZP Rače_SHEME - stavbno pohištvo.xls 3.NOTRANJI ZASTEKLJENI ELEMENTI 2/9

91 b./ pozicija - STAVBNO POHIŠTVO notranja steklena stena z vrati SS2 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno: notranji zastekljeni elementi splošni opis lokacija na obj. hodnik nasadila trokraka mat kromirana zun./notranja notranja ZO (cm) 120/314 kljuka/ način dvodelna nerjaveča kovinska kljuka, delitev 5 odpiranja ločeni okrogli ščiti vrata: dim. Vrat 100/220 SO (cm) / krilnost enokrilna (desna) ključavnica cilindrična, sistemski ključ zasteklitev splošni opis; v območju parapeta VL; VK; zgornja polja VL potiskano (napisi) samozapiralo da razno, pos.zahteve kos 1 cena: /kos skupaj - ZP Rače_SHEME - stavbno pohištvo.xls 3.NOTRANJI ZASTEKLJENI ELEMENTI 3/9

92 c./ pozicija - STAVBNO POHIŠTVO notranja steklena stena z vrati SS4 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno: notranji zastekljeni elementi splošni opis lokacija na obj. hodnik nasadila trokraka mat kromirana zun./notranja notranja ZO (cm) 165/330 kljuka/ način dvodelna nerjaveča kovinska kljuka, delitev 6 odpiranja ločeni okrogli ščiti; v smeri izhoda vrata: dim. Vrat 110/220 evakuacijska kljuka za evakuacijska vrata SO (cm) min. 90/215 krilnost enokrilna (leva) ključavnica cilindrična, sistemski ključ zasteklitev splošni opis; v območju parapeta VL; VK; zgornja polja VL potiskano (napisi) samozapiralo da razno, pos.zahteve vrata v smeri evakuacije kos 1 cena: /kos skupaj - ZP Rače_SHEME - stavbno pohištvo.xls 3.NOTRANJI ZASTEKLJENI ELEMENTI 4/9

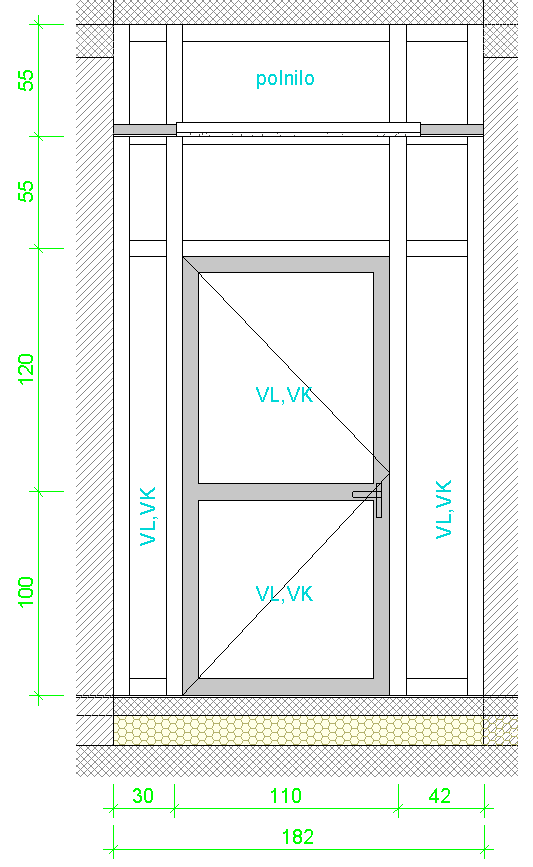

93 d./ pozicija - STAVBNO POHIŠTVO notranja steklena stena z vrati SS5 Opomba: Pred izvedbo je potrebno vse mere preveriti na gradbišču, izvedba po detajlu izvajalca, izvajalca, ki ga potrdi arhitekt! Splošno: notranji zastekljeni elementi splošni opis lokacija na obj. hodnik nasadila trokraka mat kromirana zun./notranja notranja ZO (cm) 180/330 kljuka/ način dvodelna nerjaveča kovinska kljuka, delitev 10 odpiranja ločeni okrogli ščiti; v smeri izhoda vrata: dim. Vrat 110/220 evakuacijska kljuka za evakuacijska vrata SO (cm) min. 90/215 krilnost enokrilna (leva) ključavnica cilindrična, sistemski ključ zasteklitev splošni opis; v območju parapeta VL; VK; zgornja polja VL potiskano (napisi) samozapiralo da razno, pos.zahteve vrata v smeri evakuacije kos 1 cena: /kos skupaj - ZP Rače_SHEME - stavbno pohištvo.xls 3.NOTRANJI ZASTEKLJENI ELEMENTI 5/9
