1 9.11 Υπηρεσίες Τεκμηρίωσης, Προβολής και Αξιοποίησης της Επιστημονικής Δραστηριότητας και των Ερευνητικών Αποτελεσμάτων των Ελληνικών ΑΕΙ Μοντέλο δεδομένων CERIF, οντότητες και πεδία που απαιτούνται για την ανάπτυξη του συστήματος CRIS 1/5/ /7/2013 Πανεπιστήμιο Πατρών, Βιβλιοθήκη & Κέντρο Πληροφόρησης 31/7/2013 Έκδοση 1 η Γεωργίου Παναγιώτης Σκουληκάρη Αριάδνη-Ειρήνη

2 Πίνακας Περιεχομένων 1. ΕΙΣΑΓΩΓΙΚΑ ΣΤΟΙΧΕΙΑ ΠΛΗΡΟΦΟΡΙΑΚΟ ΣΥΣΤΗΜΑ ΕΡΕΥΝΗΤΙΚΗΣ ΔΡΑΣΤΗΡΙΟΤΗΤΑΣ 3 3. ΜΕΛΕΤΗ ΜΟΝΤΕΛΟΥ ΔΕΔΟΜΕΝΩΝ CERIF Βασικές Οντότητες Base entities Οντότητα Project Οντότητα Person Οντότητα OrganisationUnit Σχηματική αναπαράσταση των βασικών οντοτήτων και των πεδίων Οντότητες αποτελέσματος Result Entities Οντότητα ResultPublication Οντότητα ResultPatent Οντότητα ResultProduct Σχηματική αναπαράσταση οντοτήτων αποτελέσματος και πεδίων Οντότητες 2 ου επιπέδου 2 nd Level Entities Οντότητες Συσχέτισης - Link Entities CERIF Multiple Language Features Βιβλιογραφία Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 2

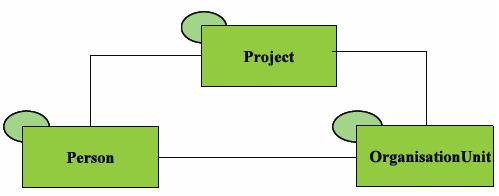

3 1. ΕΙΣΑΓΩΓΙΚΑ ΣΤΟΙΧΕΙΑ Το παρόν έγγραφο αναφέρεται αναλυτικά στο μοντέλο δεδομένων CERIF στο οποίο στηρίζεται το πληροφοριακό σύστημα CRIS για την αναπαράσταση της ερευνητικής δραστηριότητας. Το πρότυπο δεδομένων CERIF Common European Research Information Format, είναι ένα ευρωπαϊκό πρότυπο δεδομένων που χρησιμοποιεί διάφορες οντότητες, πεδία και συσχετίσεις μεταξύ των οντοτήτων, για την αναπαράσταση της ερευνητικής δραστηριότητας. Έτσι επιτυγχάνεται η ολοκληρωμένη, οργανωμένη και έγκυρη καταγραφή και παρουσίαση της ερευνητικής δραστηριότητας (ερευνητών, ερευνητικών προγραμμάτων, ερευνητικών οργανισμών, αποτελεσμάτων, δημοσιεύσεων, πατέντων, προϊόντων έρευνας, κ.α.). 2. ΠΛΗΡΟΦΟΡΙΑΚΟ ΣΥΣΤΗΜΑ ΕΡΕΥΝΗΤΙΚΗΣ ΔΡΑΣΤΗΡΙΟΤΗΤΑΣ Τα Πληροφοριακά Συστήματα Ερευνητικής Δραστηριότητας (Current Research Information Systems CRIS) έχουν γνωρίσει ευρεία διάδοση ιδιαιτέρως τα τελευταία χρόνια σε παγκόσμιο επίπεδο και κυρίως στις χώρες της Ευρώπης. Ιδιαίτερο ενδιαφέρον σε αυτά, δείχνουν τα ακαδημαϊκά ιδρύματα, τα πανεπιστήμια και οι ερευνητικοί φορείς. Ο κύριος ρόλος ενός συστήματος CRIS είναι η συλλογή, η καταγραφή, η επεξεργασία και η προβολή της ερευνητικής δραστηριότητας και πληροφορίας κατά τη διάρκεια όλου του κύκλου ζωής της. Ένα σύστημα CRIS μπορεί να χρησιμοποιηθεί είτε σε εθνικό επίπεδο είτε σε επίπεδο ενός πανεπιστημίου/οργανισμού. Βασικός στόχος ενός πληροφοριακού συστήματος ερευνητικής δραστηριότητας είναι η αποθήκευση και η προβολή των ερευνητικών αποτελεσμάτων οργανωμένα κατά ίδρυμα, ερευνητή και οργανισμό-ερευνητική ομάδα. Ένα πληροφοριακό σύστημα ερευνητικής δραστηριότητας (Current Research Information System) CRIS παρέχει πληροφορία για οντότητες όπως ερευνητές, ερευνητικοί οργανισμοί, ερευνητικά έργα, δημοσιεύσεις, πατέντες, ερευνητικά δεδομένα (data sets), χρηματοδοτούμενα προγράμματα, ερευνητικές υποδομές και τις αντίστοιχες συσχετίσεις μεταξύ τους. 3. ΜΕΛΕΤΗ ΜΟΝΤΕΛΟΥ ΔΕΔΟΜΕΝΩΝ CERIF Το πρότυπο δεδομένων CERIF Common European Research Information Format, είναι το επίσημο ευρωπαϊκό πρότυπο δεδομένων για την ανάπτυξη των πληροφοριακών συστημάτων ερευνητικής δραστηριότητας και την επίτευξη της διαλειτουργικότητας. Το CERIF είναι ένα μοντέλο δεδομένων που εκτείνεται σε τρία επίπεδα. Το εννοιολογικό επίπεδο, ο προσδιορισμός των ερευνητικών οντοτήτων και των μεταξύ τους συσχετίσεων, παράδειγμα η έννοια ενός έργου Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 3

4 το λογικό επίπεδο, η περιγραφή των ερευνητικών οντοτήτων και των μεταξύ τους συσχετίσεων, παράδειγμα οι όροι περιγραφής ενός έργου το φυσικό επίπεδο, η τυποποίηση των ερευνητικών οντοτήτων και των μεταξύ τους συσχετίσεων, παράδειγμα οι εγγραφές βάσης για ένα έργο. Το πρότυπο δεδομένων CERIF (Common European Research Information Format) χρησιμοποιεί διάφορες οντότητες, πεδία και συσχετίσεις μεταξύ των οντοτήτων, για την αναπαράσταση της ερευνητικής δραστηριότητας - πληροφορίας. Η ερευνητική πληροφορία είναι πληροφορία σχετικά με οντότητες που σχετίζονται με έρευνα, όπως People, Projects, Organisations, Pubications, Patents, Products, Funding, ή Equipment και με τις αντίστοιχες συσχετίσεις μεταξύ τους. Οι οντότητες από τις οποίες απαρτίζεται το μοντέλο δεδομένων είναι κατηγοριοποιημένες στις εξής κατηγορίες : Βασικές Οντότητες (Core Entities), Οντότητες Αποτελέσματος (Result Entities), Οντότητες 2 ου Επιπέδου (2 nd Level Entities) Οντότητες Συσχέτισης - Σύνδεσης (Link Entities) 3.1. Βασικές Οντότητες Base entities Οι βασικές οντότητες (Base Entities) είναι οι εξής : Project (Έργο) Person (Ερευνητής) OrganizationUnit (Οργανισμός) Σχήμα 1. Base entities Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 4

5 Η αναπαράσταση των παραπάνω οντοτήτων στο μοντέλο δεδομένων γίνεται με τα αντίστοιχα ονόματα : cfproj, cfpers, cforgunit (τα οποία αποτελούν τις Core Entities του μοντέλου δεδομένων). Οι βασικές οντότητες του μοντέλου CERIF που περιγράφονται στην παράγραφο 3.1. συνδέονται μεταξύ τους, αλλά και με άλλες οντότητες (άλλου επιπέδου και οντότητες συσχέτισης) Οντότητα Project Συγκεκριμένα, για την οντότητα Project (core entity cfproj) απαιτούνται τα παρακάτω δεδομένα : Βασικά στοιχεία, Common Project Attributes της οντότητας cfproj: cfprojid (project ID) cfacro (acronym) (Σύντομος τίτλος) cfuri (uri) (Url) cfstartdate (Start date) (Ημερομηνία έναρξης του έργου) cfenddate (End date) (Ημερομηνία λήξης του έργου) Επιπλέον, κάθε οντότητα Project υποστηρίζει πολυγλωσσικότητα για τον τίτλο, περίληψη και λέξεις-κλειδιά. Επομένως, απαιτούνται τα αντίστοιχα στοιχεία για τις οντότητες : cfprojtitle cfprojabstr cfprojkeyw και κυρίως για τα πεδία : cftitle (Τίτλος), cfabstr (Περίληψη), cfkeyw (Λέξεις-κλειδιά) Η οντότητα Project διατηρεί αρκετές συσχετίσεις με άλλες οντότητες. Συνδέεται με τις : Project, Person, Organization, Publication, Patent, Product, Funding programme, equipment, facility, service, event, prize και classification. Επομένως, κάποια άλλα στοιχεία που απαιτούνται για την ολοκληρωμένη αναπαράσταση της οντότητας Project, αφορούν τις εξής οντότητες συσχέτισης: Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 5

6 cfproj_proj (Project) cfproj_pers (Person) cfproj_orgunit (Organisation) cfproj_respubl (Publication) cfproj_respat (Patent) cfproj_resprod (Product) cfproj_fundprog (Funding Programme) cfproj_equip (Equipment) cdproj_facil (Facility) cfproj_srv (Service) cfproj_event (Event) cfproj_prize (Prize) cfproj_class (Classification) Κάθε σχέση ή οντότητα συσχέτισης περιλαμβάνει σημασιολογία (semantics) με χρονική αναφορά (χρονοσήμανση Timestamp (cfstartdate και cfenddate)) στο CERIF Semantic Layer, μέσω των : cfclassid, cfclassschemid, cffraction Οντότητα Person Συγκεκριμένα για την οντότητα Person (core entity cfpers) απαιτούνται τα παρακάτω δεδομένα : Βασικά στοιχεία, Common Person Attributes της οντότητας cfpers: cfpersid (Person ID) cfbirthdate (Birthdate) (Ημερομηνία Γέννησης) cfsex (Sex) (Φύλο) cfuri (Uri) (Url) To CERIF δίνει τη δυνατότητα καταχώρησης περισσότερων ονομάτων, μέσω των cfpersname και cfpersname_pers. Για την οντότητα cfpersname διατηρούνται τα εξής : Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 6

7 cffamilynames cfothernames cffirstnames Επιπλέον, κάθε οντότητα Person υποστηρίζει πολυγλωσσικότητα για την περιγραφή των ερευνητικών ενδιαφερόντων και των λέξεων-κλειδιά. Επομένως, χρειάζονται τα αντίστοιχα στοιχεία για τις οντότητες : cfpersresint cfperskeyw και κυρίως για τα πεδία : cfresint (Ερευνητικά ενδιαφέροντα), cfkeyw (Λέξεις-κλειδιά) και cflangcode (κωδικός γλώσσας). Η οντότητα Person διατηρεί αρκετές συσχετίσεις με άλλες οντότητες. Συνδέεται με τις οντότητες : Person, Project, Organization, Publication, Patent, Product, Funding programme, equipment, facility, service, event, prize, electronic address, physical address, expertise and skills, cv, language, country και classification. Επομένως, άλλα στοιχεία που απαιτούνται αφορούν τις εξής οντότητες συσχέτισης: cfpers_pers (Person) cfpers_proj (Project) cfpers_orgunit (Organisation) cfpers_respubl (Publication) cfpers_respat (Patent) cfpers_resprod (Product) cfpers_fundprog (Funding Programme) cfpers_equip (Equipment) cfpers_facil (Facility) cfpers_srv (Service) cfpers_event (Event) cfpers_prize (Prize) cfpers_eaddr (Ηλεκτρονική Διεύθυνση) cfpers_paddr (Διεύθυνση Κατοικίας) Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 7

8 cfpers_expskills (Expertise and Skills) cfpers_cv (CV) cfpers_lang (Language) cfpers_country (Country) cfpers_class (Classification) Κάθε σχέση ή οντότητα συσχέτισης περιλαμβάνει σημασιολογία (semantics) με χρονική αναφορά (χρονοσήμανση Timestamp (cfstartdate και cfenddate)) στο CERIF Semantic Layer, μέσω των : cfclassid, cfclassschemid, cffraction Οντότητα OrganisationUnit Συγκεκριμένα για την οντότητα OrganisationUnit (core entity cforgunit) απαιτούνται τα παρακάτω δεδομένα : Βασικά στοιχεία, Common Organisation Attributes της οντότητας cforgunit: cforgunitid (OrganisationUnit ID) cfcurrcode (currency) cfacro (acronym) cfheadcount (headcount) cfturn (turnover) cfuri (Uri) Επιπλέον, η οντότητα OrganisationUnit υποστηρίζει πολυγλωσσικότητα για το name, research activity descriptions και keywords. Επομένως, χρειάζονται τα αντίστοιχα στοιχεία για τις οντότητες : cforgunitname cforgunitresact cforgunitkeyw Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 8

9 και κυρίως για τα πεδία : cfname (Όνομα οργανισμού), cfresact (Ερευνητική Δραστηριότητα), cfkeyw (Λέξεις-κλειδιά), και cflangcode (Κωδικός Γλώσσας). Η οντότητα OrganisationUnit διατηρεί αρκετές συσχετίσεις με άλλες οντότητες. Συνδέεται με τις παρακάτω : Person, Project, Organization, Publication, Patent, Product, Funding programme, equipment, facility, service, event, prize, electronic address, physical address, expertise and skills, cv, language, country και classification. Επομένως, άλλα στοιχεία που απαιτούνται αφορούν τις εξής οντότητες συσχέτισης: cforgunit_orgunit cforgunit_expskills cforgunit_prize cforgunit_fundprog cforgunit_eaddr cforgunit_paddr cforgunit_srv cforgunit_event cforgunit_facil cforgunit_equip cforgunit_class cforgunit_respubl cforgunit_respat cforgunit_resprod (OrganizationUnit) (Expertise and Skills) (Prize) (Funding Programme) (Ηλεκτρονική Διεύθυνση) (Διεύθυνση Κατοικίας) (Service) (Event) (Facility) (Equipment) (Classification) (Publication) (Patent) (Product) Κάθε σχέση ή οντότητα συσχέτισης περιλαμβάνει σημασιολογία (semantics) με χρονική αναφορά (χρονοσήμανση Timestamp (cfstartdate και cfenddate)) στο CERIF Semantic Layer, μέσω των : cfclassid, cfclassschemid, cffraction Σχηματική αναπαράσταση των βασικών οντοτήτων και των πεδίων Συγκεντρωτικά, τα κύρια πεδία που χρειαζόμαστε για κάθε μία από τις βασικές οντότητες (Project, Person, OrganisationUnit) του μοντέλου δεδομένων CERIF για την ανάπτυξη του συστήματος CRIS, φαίνονται στα παρακάτω σχήματα. Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 9

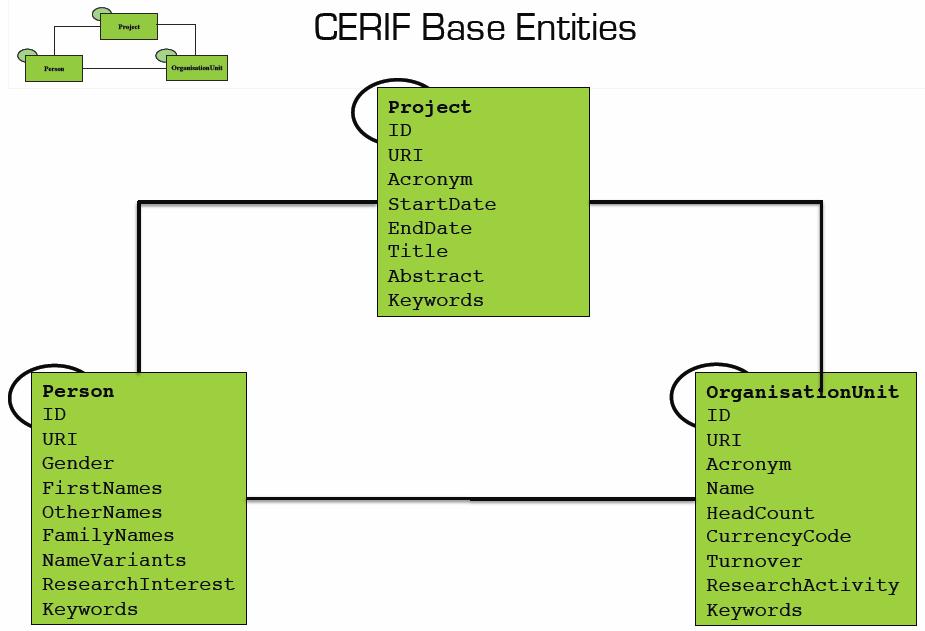

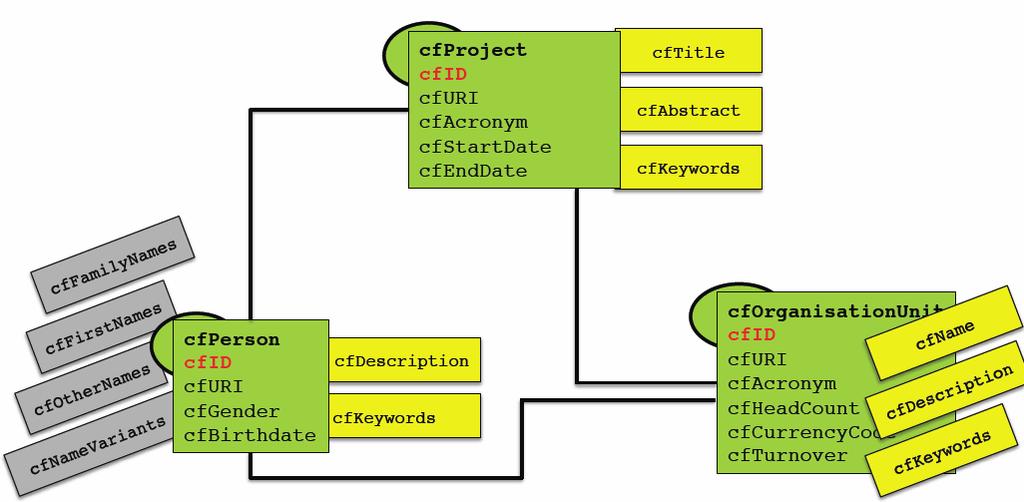

10 Στα σχήματα 2α. και 2β. φαίνονται οι βασικές οντότητες του μοντέλου και τα αντίστοιχα χαρακτηριστικά - πεδία τους, τα οποία περιγράψαμε νωρίτερα. Σχήμα 2α. Βασικές οντότητες του CERIF και τα χαρακτηριστικά τους Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 10

11 Σχήμα 2β. Βασικές οντότητες του CERIF και τα πεδία τους Στο σχήμα 3. παρακάτω, απεικονίζεται ένα μέρος του μοντέλου δεδομένων που αφορά τις βασικές οντότητες, τα χαρακτηριστικά τους και τις συσχετίσεις μεταξύ των οντοτήτων. Σχήμα 3. CERIF, βασικές οντότητες, αναδρομικότητα και κάποιες οντότητες συσχέτισης Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 11

12 3.2. Οντότητες αποτελέσματος Result Entities Οι οντότητες αποτελέσματος (Result Entities) είναι οι εξής : ResultPublication, ResultProduct, ResultPatent Σχήμα 2. Result entities Οντότητα ResultPublication Συγκεκριμένα για την οντότητα ResultPublication (result entity cfrespubl) απαιτούνται τα παρακάτω δεδομένα : Common Publication Attributes της οντότητας cfrespubl: cfrespublid (Result Publication ID) cfrespubldate (Publication Date) cfnum (Number) cfvolume (Volume) cfedition (Edition) cfseries (Series) cfissue (Issue) Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 12

13 cfstartpage cfendpage cftotalpages cfisbn cfissn cfuri (Startpage) (Endpage) (TotalPages) (isbn) (issn) (uri) Επιπλέον, η οντότητα ResultPublication υποστηρίζει πολυγλωσσικότητα για τον τίτλο, υπότιτλο, περίληψη, σημειώσεις, συντομογραφία και λέξεις-κλειδιά. Επομένως, απαιτούνται τα αντίστοιχα στοιχεία για τις οντότητες : cfrespubltitle cfrespublsubtitle cfrespublabstr cfrespublkeyw cfrespublnameabbrev cfrespublbiblnote και κυρίως για τα πεδία : cftitle (Τίτλος), cfsubtitle (Υπότιτλος), cfabstr (Περίληψη), cfkeyw (Λέξεις-κλειδιά), cfnameabbrev (Συντομογραφία), cfbiblnote (Σημειώσεις) και cflangcode (Κωδικός Γλώσσας). Η οντότητα ResultPublication διατηρεί αρκετές συσχετίσεις με άλλες οντότητες. Συνδέεται με τις εξής : publication, patent, product, organization, project, person, funding programme, equipment, facility, event και classification. Επομένως, άλλα στοιχεία που χρειάζονται αφορούν τις εξής οντότητες συσχέτισης: cfrespubl_respubl Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 13

14 cfrespubl_respat cfrespubl_resprod cforgunit_respubl cfproj_respubl cfpers_respubl cfrespubl_equip cfrespubl_facil cfrespubl_event cfrespubl_fundprog cfrespubl_class Κάθε σχέση ή οντότητα συσχέτισης περιλαμβάνει σημασιολογία (semantics) με χρονική αναφορά (χρονοσήμανση Timestamp (cfstartdate και cfenddate)) στο CERIF Semantic Layer, μέσω των : cfclassid, cfclassschemid, cffraction Οντότητα ResultPatent Συγκεκριμένα για την οντότητα ResultPatent (result entity cfrespat) απαιτούνται τα παρακάτω δεδομένα : Common Patent Attributes της οντότητας cfrespat: cfrespatid (Result Patent ID) cfcountrycode (country code) cfregistrdate (registration date) cfapprovdate (approval date) cfpatentnum (patent number) cfuri (uri) Επιπλέον, η οντότητα ResultPatent υποστηρίζει πολυγλωσσικότητα για τον τίτλο, περίληψη και λέξεις-κλειδιά. Επομένως, χρειάζονται τα αντίστοιχα στοιχεία για τις οντότητες : cfrespattitle cfrespatabstr Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 14

15 cfrespatkeyw και κυρίως για τα πεδία : cftitle (Τίτλος), cfabstr (Περίληψη), cfkeyw (Λέξεις-κλειδιά) και cflangcode (Κωδικός Γλώσσας). Επιπλέον, η οντότητα ResultPatent διατηρεί αρκετές συσχετίσεις με άλλες οντότητες. Συνδέεται με τις εξής : Patent, Publication, OrganisationUnit, Project, Person, Funding programme. Επομένως, άλλα στοιχεία που απαιτούνται αφορούν τις εξής οντότητες συσχέτισης: cfrespat_respat cfrespat_class cfrespubl_respat cforgunit_respat cfproj_respat cfrespat_fundprog cfpers_respat Κάθε σχέση ή οντότητα συσχέτισης περιλαμβάνει σημασιολογία (semantics) με χρονική αναφορά (χρονοσήμανση Timestamp (cfstartdate και cfenddate)) στο CERIF Semantic Layer, μέσω των : cfclassid, cfclassschemid, cffraction Οντότητα ResultProduct Συγκεκριμένα για την οντότητα ResultProduct (result entity cfresprod) απαιτούνται τα παρακάτω δεδομένα : Common Product Attributes της οντότητας cfresprod: cfresprodid (Result Product ID) cfresprodinternid (internal identifier) Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 15

16 cfuri (uri) Επιπλέον, η οντότητα ResultProduct υποστηρίζει πολυγλωσσικότητα για το όνομα, την περιγραφή και τις λέξεις-κλειδιά. Επομένως, χρειάζονται τα αντίστοιχα στοιχεία για τις οντότητες : cfresprodname cfresproddescr cfresprodkeyw και κυρίως για τα πεδία : cfname (Όνομα), cfdescr (Περιγραφή), cfkeyw (Λέξεις-κλειδιά) και cflangcode (Κωδικός Γλώσσας). Επιπλέον, η οντότητα ResultProduct διατηρεί αρκετές συσχετίσεις με άλλες οντότητες. Συνδέεται με τις εξής : publication, organization, project, person, funding programme. Επομένως, άλλα στοιχεία που απαιτούνται αφορούν τις εξής οντότητες συσχέτισης: cfresprod_class cfrespubl_resprod cfproj_resprod cfpers_resprod cforgunit_resprod cfresprod_fundprog Κάθε σχέση ή οντότητα συσχέτισης περιλαμβάνει σημασιολογία (semantics) με χρονική αναφορά (χρονοσήμανση Timestamp (cfstartdate και cfenddate)) στο CERIF Semantic Layer, μέσω των : cfclassid, cfclassschemid, cffraction Σχηματική αναπαράσταση οντοτήτων αποτελέσματος και πεδίων Συγκεντρωτικά, τα κύρια πεδία που χρειαζόμαστε για κάθε μία από τις οντότητες αποτελέσματος (ResultPublication, ResultPatent, ResultProduct) του μοντέλου δεδομένων CERIF για την ανάπτυξη του συστήματος CRIS, φαίνονται στα παρακάτω σχήματα. Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 16

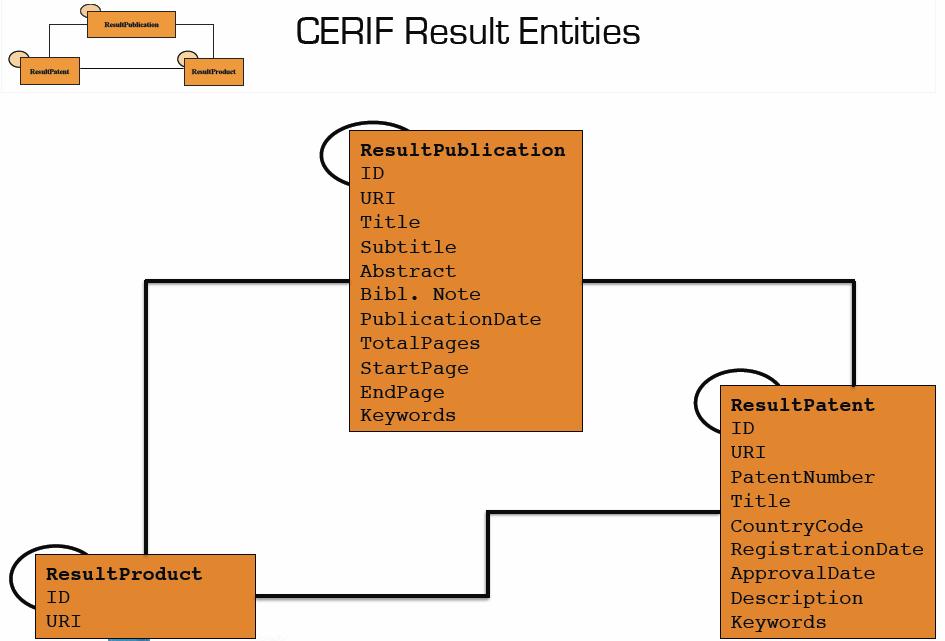

17 Στα σχήματα 4α. και 4β. φαίνονται οι οντότητες αποτελέσματος του μοντέλου και τα αντίστοιχα χαρακτηριστικά - πεδία τους, τα οποία περιγράψαμε νωρίτερα. Σχήμα 4α. Result Entities του CERIF και τα χαρακτηριστικά τους Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 17

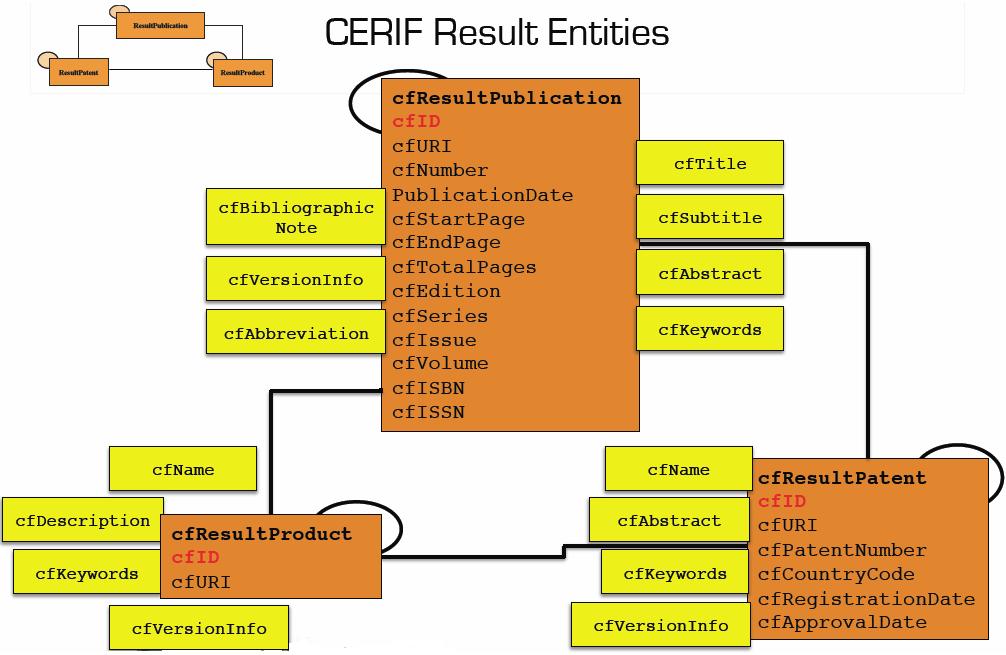

18 Σχήμα 4β. Result Entities του CERIF και τα χαρακτηριστικά τους Στο σχήμα 5. παρακάτω, απεικονίζεται ένα μέρος του μοντέλου δεδομένων που αφορά τις οντότητες αποτελέσματος, τα χαρακτηριστικά τους και τις συσχετίσεις μεταξύ των οντοτήτων. Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 18

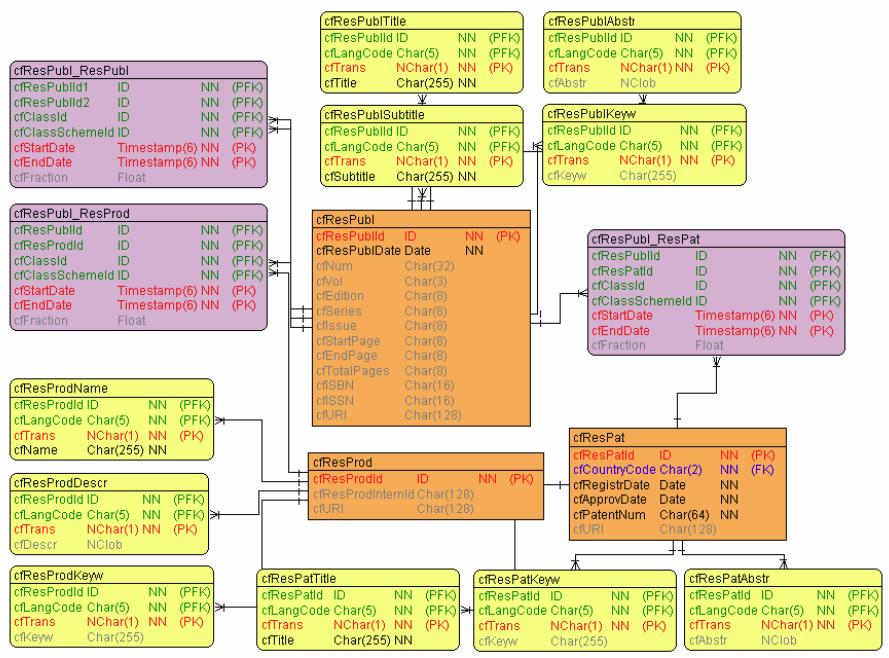

19 Σχήμα 5. CERIF, Result Entities, αναδρομικότητα και κάποιες οντότητες συσχέτισης 3.3. Οντότητες 2 ου επιπέδου 2 nd Level Entities Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 19

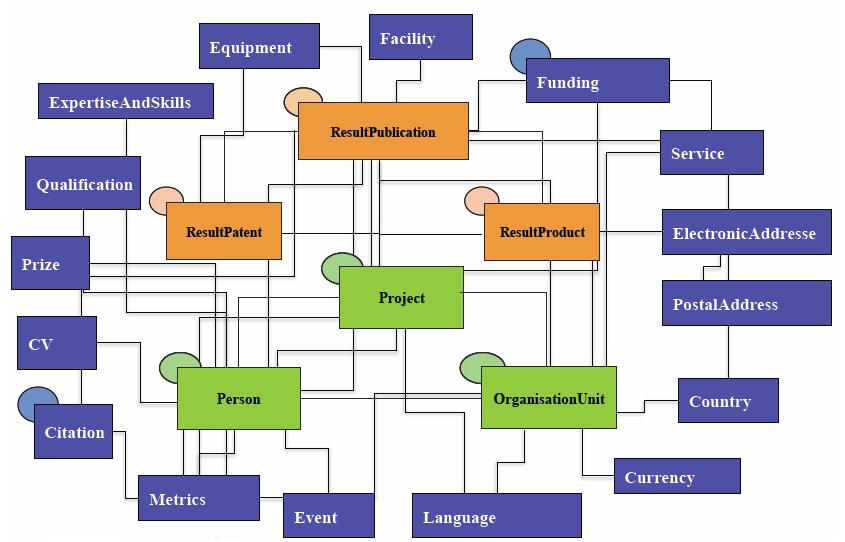

20 Εκτός από τις βασικές οντότητες του μοντέλου δεδομένων CERIF και από τις οντότητες αποτελέσματος, σημαντικό ρόλο κατέχουν και οι οντότητες 2 ου επιπέδου οι οποίες συνδέονται κατάλληλα με τις υπόλοιπες οντότητες προκειμένου να γίνει ολοκληρωμένη αναπαράσταση της ερευνητικής δραστηριότητας πληροφορίας. Στο παρακάτω σχήμα απεικονίζονται οι οντότητες 2 ου επιπέδου με χρώμα μπλε σε σχήμα κύκλου γύρω από τις βασικές οντότητες (που απεικονίζονται με χρώμα πράσινο) και τις οντότητες αποτελέσματος (που απεικονίζονται με χρώμα πορτοκαλί). Σχήμα 6α. Base, Result and 2 nd Level Entities Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 20

21 Σχήμα 6β. Base, Result and 2 nd Level Entities, and their attributes Οι οντότητες 2 ου επιπέδου είναι οι εξής : Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 21

22 Funding, Facility, Equipment, Service, ElectronicAddress, PostalAddress, Country, Currency, Language, Event, Metrics, Citation, CV, Prize, Qualification, ExpertiseAndSkills. Παρακάτω γίνεται ενδεικτική αναφορά σε τρεις από αυτές τις οντότητες και τα αντίστοιχα χαρακτηριστικά τους. π.χ. για κάθε μία από τις οντότητες : Facility, Equipment, Service απαιτούνται τα εξής στοιχεία: ID, Acronym, URI, Title (Τίτλος), Description (Περιγραφή) Keywords (Λέξεις κλειδιά) Παρακάτω ακολουθεί σχηματική αναπαράσταση των τριών αυτών οντοτήτων 2 ου επιπέδου και των χαρακτηριστικών τους. Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 22

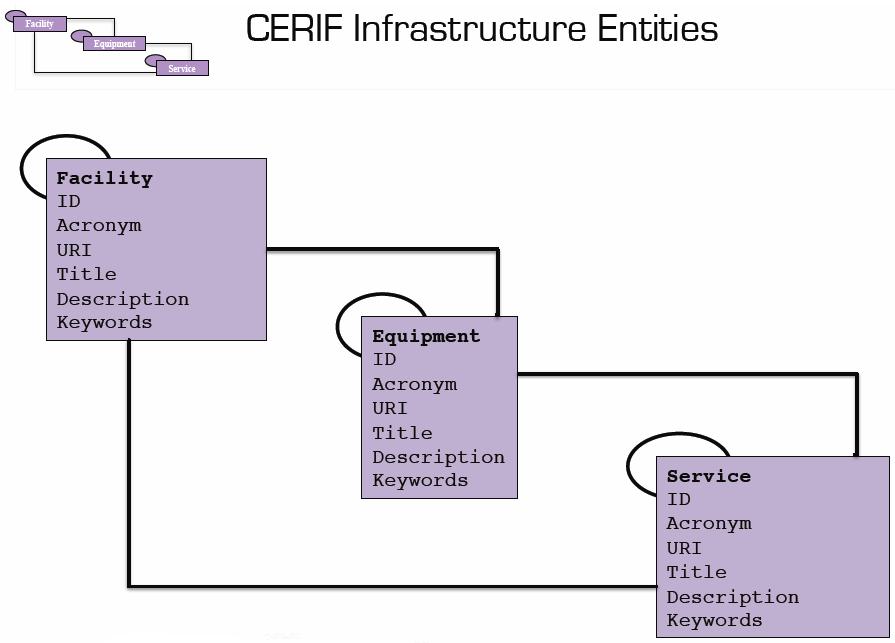

23 Σχήμα 7α. CERIF, Infrastructure Entities Σχήμα 7β. CERIF, Infrastructure Entities 3.4. Οντότητες Συσχέτισης - Link Entities Οι σχέσεις και οι συνδέσεις μεταξύ των οντοτήτων του CERIF ονομάζονται οντότητες συσχέτισης και αποτελούν ένα μεγάλο και σημαντικό «κορμό» του μοντέλου CERIF. Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 23

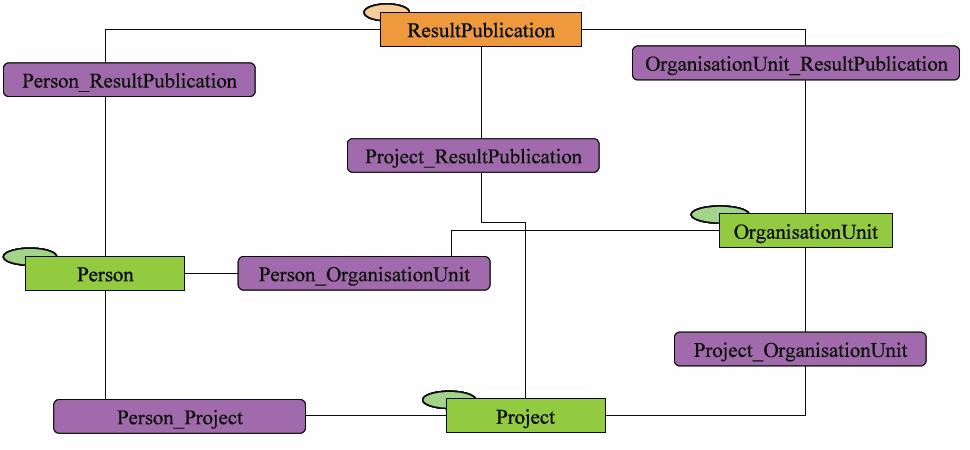

24 Μία οντότητα συσχέτισης πάντα συνδέει δύο οντότητες, είτε από τις βασικές, είτε από τις οντότητες αποτελέσματος, είτε από τις οντότητες 2 ου επιπέδου. Το παρακάτω σχήμα δείχνει μία συνοπτική εικόνα από κάποιες οντότητες συσχέτισης (Person_ResultPublication, Person_Project, Person_OrganisationUnit, Project_ResultPublication, OrganisationUnit_ResultPublication, Project_OrganisationUnit) που συνδέουν τις βασικές οντότητες με την οντότητα αποτελέσματος result publication. Σχήμα 8. Οντότητες συσχέτισης, core entities και μία result entity (Result Publication) 3.5. CERIF Multiple Language Features Πολύ πληροφορία στα ερευνητικά περιβάλλοντα χρειάζεται παρουσίαση σε πάνω από μία γλώσσα. Η υποστήριξη πολυγλωσσικών χαρακτηριστικών είναι πολύ σημαντική στις χώρες όπου χρησιμοποιούνται πολλές διαφορετικές γλώσσες. Στο παρακάτω σχήμα φαίνεται ότι το CERIF υποστηρίζει πολυγλωσσικότητα για γνωρίσματα όπως ονόματα, τίτλους, περιγραφές, λέξεις-κλειδιά, περιλήψεις, ακόμα και για σημασιολογία. Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 24

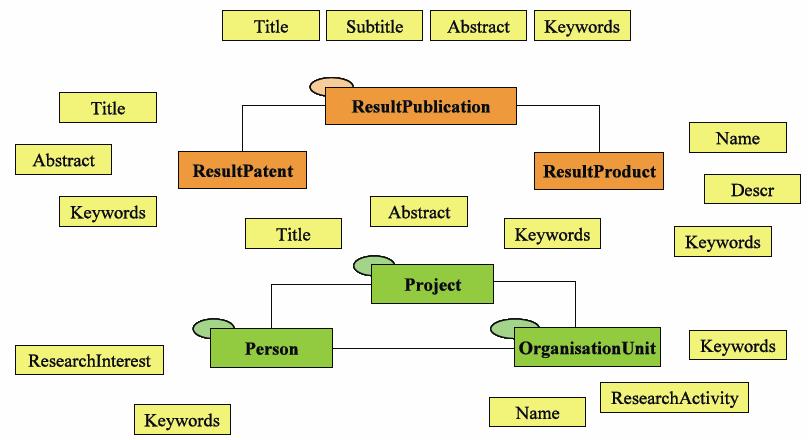

25 Σχήμα 9. Οντότητες CERIF με πολυγλωσσικά χαρακτηριστικά Βιβλιογραφία CERIF Full Data Model (FDM), Introduction and Specification CERIF Full Data Model (FDM), Introduction and Specification CERIF 1.4 Tutorial, Brigitte Jörg, June 8th, 2012, Prague Μοντέλο δεδομένων CERIF, οντότητες και πεδία CRIS ΣΕΛΙΔΑ 25
