1 Valabil pentru modele: MSF-017, MSF-1400 SOFT STARTER MSF Manual de utilizare documentului: Edi]ia:r2 Data : Toate drepturile rezervate Emotron AB Emotron i}i dreptul de a modifica specifica]iile }i ilustra]iile din text, f@r@ nici o notificare. Continutul acestui document nu poate copiat f@r@ permisiunea explicit@ a EMOTRON AB Pentru editia in limba roman@ toate drepturile rezervate BEE-SPEED AUTOMATIZ~RI 1

2 Instruc]iuni privind protec]ia muncii Protec]ia muncii Softstarterele trebuie fie instalate ^ntr-o sau o camer@ de comand@. Echipamentul trebuie s@ fie instalat de personal calificat. Deconecta]i toate sursele de alimentare ^naintea opera]iilor de sevice / punere ^n func]iune. Utiliza]i ^ntotdeauna elemente fuzibile standard lente tip gl, gg pentru protec]ia firelor }i evitarea scurtcircuitelor. Pentru protec]ia tiristoarelor ^mpotriva curen]ilor de scurtcircuit sunt de preferat elemente fuzibile ultrarapide. Garan]ia normal@ este valid@ chiar dac@ nu sunt folosite astfel de elemente fuzibile. Soft-starterul con]ine un num@r de componente ce necesit@ o aten]ie special@, cum sunt de exemplu tiristorii. De asemenea circuitele de comand@ con]in mici cantit@]i de plumb }i cositor. Cerin]ele legale privitoare la modul de reciclare a acestor materiale, trebuie respectate. Func]ionarea }i personalul de ^ntre]inere 1. Citi]i ^ntregul Manual de Utilizare ^nainte de instalarea }i punerea sub tensiune a echipamentului. 2. %n timpul lucrului (operare, ^ntre]inere, repara]ii, etc) urm@ri]i toate procedurile de oprire date ^n acest manual precum }i orice alte instruc]iuni de operare pentru ma}ina sau sistemul ac]ionat. Vede]i de asemenea capitolul Urgen]@ de mai jos. 3. Operatorul trebuie s@ evite orice metod@ de lucru ce reduce siguran]a dispozitivului. 4. Operatorul trebuie s@ fac@ tot ce poate pentru a se asigura c@ nici o persoan@ neautorizat@ nu are aces la echipament. 5. Operatorul trebuie s@ raporteze de urgen]@ orice modificare a echipamentului, ce reduce siguran]a sa. 6. Utilizatorul trebuie s@ ia toate m@surile pentru o operare a echipamentului ^n cele mai bune condi]ii. Instalarea pieselor de schimb Noi subliniem ^n mod expres c@ piesele de schimb sau acesoriile ce nu sunt furnizate de noi nu au fost testate sau aprobate de noi. Instalarea }i / sau utilizarea unor astfel de produse poate avea un efect negativ asupra caracteristicilor de func]ionare a echipamentului. Produc@torul nu poate fi f@cut vinovat de distrugerile produse prin folosirea pieselor de schimb }i a accesorilor ne-originale. Urgen]@ Pute]i opri ^ntotdeauna echipamentul prin intermediul ^ntreruptorului din amontele soft-starterului (at$t tensiunea de comand@ c$t }i cea de alimentare a motorului trebuie s@ fie ^ntrerupte). Dezmembrare }i recuperare Carcasa soft-starterului este realizat@ din materiale reciclabile precum Aluminiu, O]el }i plastic. Cerin]ele legale privitoare la modul de reciclare a acestor materiale trebuie respectate. 2

3 Cuprins. 1. Informa]ii generale Sisteme integrate de siguran]@ M@suri de siguran]@ Note la Manualul de utilizare Cum se utilizeaz@ aceste instruc]iuni Standarde Testele ^n conformitate cu normele EN Inspec]ii la recep]ie Transport }i ambalaj Despachetarea MSF-310 }i a unit@]ilor mari 7 2. Descriere Generalit@]i Metodele de control MSF Caracteristici generale 9 3. Cum s@ ^ncepe]i List@ de verific@ri Principalele func]ii / Aplica]ii Datele motorulu Reglarea rampelor de pornire }i oprire Programarea comenzii de start Vizualizarea curentului absorbit Pornirea Aplica]ii }i alegerea func]iilor Dimensionarea soft-starterului conform AC53a Dimensionare soft-starterului conform AC53b Caracteristicile nominale ale soft-starterelor MSF Lista de Dimensionare pe Aplica]ii Lista func]iilor pe aplica]ii Matricea Func]iilor }i Combina]iilor Condi]ii speciale Motor mic sau sarcin@ redus@ Temperatura mediului mai jos de 0 C Condensator de compensare a fazei Contactor de schimbare a fazelor sau motor cu 2 tura]ii Cablu ecranat Motoare cu inele Controlul de pomp@ combinat soft-starter }i convertor static de frecven]@ Pornirea cu sarcini rotitoare ^n sens contrar Motoare ce func]ioneaz@ ^n paralel Cum s@ calcula]i piederile de energie ^n incinte Teste ale izola]iei la motor Func]ionarea la altitudini peste 1000m Schimbarea sensului de rota]ie Modul de folosire al soft-starterului Descrierea general@ a interfe]ei cu utilizatorul Unitatea PPU Display-ul cu LED-uri Strucutra meniului Tastele Blocarea tastaturii Privire de ansamblu asupra oper@rii }i parametriz@rii Instalare }i conectare Instalarea softstarterului ^n incinte metalice Conexiuni Conexiuni }i set@ri ale pl@cii de control Schema minimal@ Exemple de scheme 34 3

4 7. Descriere a meniului de Parametri pornire/oprire Curentul efectiv (005) Comenzile pornire/oprire/reset fire start/stop cu reset automat la start fire start/stop cu reset separat fire start/stop cu reset automat la start Setarea extinderii meniului Rampa dubl@ de control de tensiune Parametrii de control ai cuplului Limitarea curentului (Func]ie principal@) Rampa de tensiune cu limit@ de curent Limita de curent Control pompe (Func]ie Principal@) Controlul prin intrare analogic@ Pornirea prin conectare direct@ la re]ea (D.O.L) (Func]ie principal@) Controlul cuplului (Func]ie principal@) ^nt@rirea cuplului Bypass Controlul factorului de putere Func]ii de Fr$nare Func]iile vitez@ redus@ }i microp@}ire Vitez@ redus@ controlat@ extern Microviteza pentru un anumit interval de timp Func]ii de microp@}ire (Jog) Fr$nare ^n c.c. dup@ microvitez@ la oprire Setarea datelor motorului Releele programabile K1 }i K Ie}iri analogice Selectarea intr@rilor digitale Seturi de parametri Protec]ia motorului, suprasarcina (alarma F2) Protec]ia aliment@rii principale Protec]ia aplica]iei (monitorizarea sarcinii) Monitorizarea sarcinii protec]ie ^ntre limite Pre-Alarma Anularea alarmelor Lips@ faz@ F Func]ionare cu depa}irea limit@rii ^n curent F Microvitez@ cu JOG Meniu revenire automat@ Op]iuni comunicare, parametri asocia]i Resetare la set@rile implicite Func]ia vizualizare Blocare tastatur@ Lista alarme Protec]ii }i alarme Descriere alarme Alarme cu oprire }i resetare Alarme cu oprire }i comand@ pornire Alarme f@r@ oprire Alarme Vedere de ansamblu Identificarea defectelor Avarie, cauz@ }i solu]ie %ntre]inerea Accesorii Comunica]ia serial@ Comunica]ia field bus Panoul de control deta}abil Cablurile suplimentare pentru transformatoarele de curent Cleme leg@turi de for]@ 72 4

5 12. Date tehnice

6 1. Informa]ii generale 1.1 Sisteme integrate de Dispozitivul este echipat cu sistem de protec]ie ce la: Supratemeperaturi. Dezechilibru ale tensiunilor pe faze. Supra sau sub tensiuni. Schimbarea sensului fazelor. Pierderea unei faze. Protec]ia la a motorului sau PTC. Monitor de a motorului, protej$nd ma}ina sau procesul cu alarme minime sau maxime. Limitarea de porniri pe Soft-starterul este cu o conexiune pentru legarea la nulul de protec]ie (PE). Soft-starterele tipul MSF au toate gradul de protec]ie IP20 cu excep]ia MSF-1000 }i MSF-1400 ce sunt livate ^n sistemul }asiu deschis IP M@suri de siguran]@. Aceste instruc]iuni sunt parte integrant@ a acestui produs }i trebuie sa fie: - la indem@na personalui competent ^n orice moment. - citit@ ^naintea instal@rii dispozitivului. - consultat@ privind elementele de siguran]@, aten]ion@ri }i informare date. Aceste instruc]iuni sunt f@cute pentru personalul cu preg@tire ^n domeniul electric. Acest personal trebuie s@ aiba la dispozi]ie uneltele }i dipozitivele specifice. De asemenea personalul trebuie s@ fie instruit cu privire la protec]ia muncii. M@surile de siguran]@ prev@zute ^n normele DIN VDE 0100 trebuie s@ fie asigurate. Utilizatorul trebuie s@ ob]in@ toate permisiunile generale }i locale de operare }i s@ indeplineasc@ toate cerin]ele legate de: Siguran]a personalului. Modul de reciclare. Protec]ia mediului. Not@! M@surile de securitate trebuie s@ r@man@ ^n vigoare tot timpul. Dac@ apar ^ntreb@ri sau nel@muriri, v@ rug@m contacta]i distribuitorul local. 1.3 Note la Manualul de utilizare Aten]ie. Aten]ion@rile sunt marcate printr-un tringhi de aten]ionare Num@rul de serie Informa]iile date ^n aceste instruc]iuni se aplic@ doar dispozitivelor ce au acela}i num@r de serie ca cel de pe prima pagin@. O pl@cu]@ cu acela}i num@r este fixat@ pe dispozitiv. Important. Pentru toate ^ntreb@rile }i cererile de piese de schimb v@ rug@m men]iona]i corect denumirea dispozitivului precum si num@rul de serie, pentru a permite rezolvarea rapid@ }i corect@ a cererii dumneavoastr@. Not@.! Aceste instruc]iuni se aplic@ doar softstarterelor av$nd num@rul de serie dat pe prima pagin@ }i nu pentru toate modele. 1.4 Cum se utilizeaz@ aceste instruc]iuni Aceste instruc]iuni v@ spun cum se instaleaz@ }i opereaz@ soft-starterul MSF. Citi]i ^n ^ntregime acest manual ^nainte de punerea ^n func]iune a dispozitivului. Pentru un start simplu citi]i de la capitolul 2 pagina 8 la capitolul 3 pagina 10. Odat@ familiariza]i cu func]ionarea soft-starterului pute]i s@ opera]i de la tastatura folosind capitolul 13 pagina 79. Acest capitol descrie toate func]iile }i set@rile posibile. 1.5 Standarde. Acest dispozitiv este produs ^n conformitate cu urm@toarele reglement@ri. IEC EN Echipamentul electric al ma}inilor, partea I. Cerin]ele generale }i VDE-0113 EN , emisii EMC EN , emisii EMC cu by-pass EN , imunitate EMC GOST UL Testele ^n conformitate cu normele EN %nainte de a p@rasi fabrica, dispozitivul a fost supus urm@toarelor teste: Conectarea generala a sistemului de p@m$ntare. 1. inspectie vizual@ 2. verificarea leg@rii solide a firului de p@m$ntare. Izola]ia Tensiune Func]ionare 6

7 1.7 Inspec]ii la livrare Fig.1 Con]inutul Transport }i ambalaj Dispozitivul este ^mpachetat ^ntr-o cuite de carton sau lemn la livrare. Ambalajul exterior poate fi returnat. Dispozitivele sunt atent verificate ^nainte de ambalare }i expedi]ie, dar accidentele de pe durata transportului nu pot fi excluse. la recep]ie: Verificarea con]inutului cu cel al notei de expedi]ie, verificarea de serie }i a placu]ei de indentificare. 1.8 Despachetarea MSF-310 }i a unit@]ilor mari Acest soft-starter este ata}at de cutia de lemn/euro palet prin }uruburi, }i trebuie despachetat dupa cum urmeaz@: 1. Deschide]i doar pl@cile de asigurare din partea inferioar@ a cutiei (prin ^ndoire ^n jos) Ridica]i apoi cutia de pe palet, at$t partea superioar@ c@t }i ce inferioar@. 2. Desface]i cele trei (3) }uruburi de pe partea frontal@ a soft-starterului, din zona logo-ului inferior. 3. Ridica]i capacul circa 20 de mm astfel ^nc@t s@ poat@ fi ^ndep@rtat. 4. Desface]i cele dou@ (2) }uruburi de montare de la partea inferioara a soft-starterului. 5. Ridica]i soft-starterul de parte inferioara circa 10mm }i apoi impinge]i-l spre spate circa 20mm astfel ^nc@t s@ poat@ ie}i de pe c@rligele de montare superioare. C@rligele sunt plasate sub carcasa inferioara }i nu pot fi demontate p$n@ c$nd nu este scos soft-starterul. 6. Desface]i cele dou@ (2) }uruburi ale c@rligelor de ag@]are }i scoate]i c$rligele. 7. C$rligele sunt folosite ca }i suport superior pentru montarea soft-starterului. Dac@ ambalajul este afectat? Verifica]i la repec]ie produsele (inspec]ie vizuala). Dac@ exist@ cauze de reclamare. Dac@ bunurile au fost afectate pe durata transportului: Contacta]i compania transportatoare sau furnizorul imediat. P@stra]i ambalajul (pentru inspectarea de c@tre firma de transport sau pentru returnarea dispozitivului) %mpachetarea pentru returnare %mpacheta]i dispozitivul astfel ^nc$t s@ fie ferit de }ocuri Depozitare intermediar@ Dup@ livare sau dup@ demontare, dispozitivul poate fi depozitat ^ntr-o camera uscat@ pan@ la utilizare. Fig.2 Despachetarea MSF-310 }i a modelelor mai mari. 7

8 2 Descriere 2.1 MSF-ul este instalat direct intre sursa de alimentare }i cablul de alimentare al motorului. se folose}te un contactor intermediar, acesta poate fi activat prin releul intergrat K1. Control ^n curent Rampa de tensiune poate fi cu o limitare a curentului, ce opre}te cre}terea tensiunii c@nd se atinge limita prescris@. Nivelul maxim al curentului este marimea principal@ de reglaj }i trebuie setat@ de c@tre utilizator ^n concordan]@ cu curentul maxim admis ^n aplica]ie. MSF este creat pentru pornirea, oprirea }i fr@narea motoarelor asincrone trifazate. Exist@ trei tipuri de control a pornirii: Metoda de control pe o singur@ faz@ Soft-starterele cu controlul pe o singura faz@ asigur@ doar reducerea cuplului de pornire }i nu controleaz@ curentul sau cuplul. Aceste softstartere au nevoie de un contactor intermediar, unul de bypass precum }i o protec]ie extern@ a motorului. Acestea sunt regulatoare de tensiune cu bucl@ deschis@. Aceste soft-startere sunt ^n gama de puteri de p$n@ la 7,5 kw. Metoda de control cu 2 faze Soft-starterele cu control a dou@ faze pot porni un motor f@r@ a avea nevoie de un contactor intermediar, dar ^n acest caz tensiunea este prezent@ la bornele motorului c$nd acesta este oprit. Aceste soft-startere sunt ^n gama de puteri de p$n@ la 22 kw. Metoda de control cu 3 faze. Pentru soft-starterele cu control pe 3 faze se disting diferite tehnici: o Control ^n tensiune o Control ^n curent o Control ^n cuplu Control ^n tensiune Aceast@ metod@ este cea mai r@sp$ndit@. Softstarterul realizeaz@ o pornire lin@ dar nu genereaz@ nici un fel de reac]ie de curent sau cuplu. M@rimile tipice pentru optimizarea unei rampe de tensiune sunt: tensiunea ini]ial@, durata rampei de pornire, durata rampei duale. Fig. 4 Controlul de curent. Control de cuplul Este cel mai eficient mod de control al pornirii motoarelor. Spre deosebire de sistemele bazate pe tensiune sau curent, soft-starterul monitorizeaz@ cererea de culplu }i permite pornirea cu cel mai mic curent posibil. Folosind un regulator cu bucla de reac]ie, devin posibile rampe liniare. Rampa de tensiune nu poate re]ine cuplul de pornire al motorului ceea ce duce la un v@rf de curent }i rampe neliniare. In rampa de curent nu va exista varful de curent, dar va exista un curent mai mare pentru o durata mai mare de timp ^n timpul pornirii, ^n compara]ie cu controlul de cuplu. Nici pornirea cu control de curent nu duce la rampe liniare. Aceste rampe sunt foarte importante ^n multe aplica]ii. De exemplu, oprirea unei pompe cu ramp@ neliniar@ duce la apari]ia loviturii de berbec. Soft-starterele ce nu urm@resc cuplul, vor porni }i opri mult prea repede dac@ sarcina este mai redus@ dec@t set@rile de curent sau durata rampei. Fig 5. Control de cuplu. Fig.3 Control in tensiune. 8

9 2.2 Metodele de control MSF Soft-starterele MSF toate cele trei faze. Poate utiliza toate cele 3 metode de pornire dintre care cea cu bucla ^nchis@ de cuplu este cea mai eficient@ Caracteristici generale Dup@ cum am men]ionat si mai sus, soft-startele v@ ofer@ urm@toarele caracteristici }i func]ii: Start }i stop cu control de cuplu. Limitare de curent la pornire. Aplica]ia Pomp@. Control extern pe o intrare analogic@. %ntarire de cuplu la pornire. Ponire la tensiune nominal@ (DOL) Rampa ^n doi timpi pentru pornire }i oprire. Bypass Fr$nare dinamica in cc sau Softbrake Viteza redusa la pornire si la oprire Microviteza inainte }i inapoi Patru seturi de parametri Ie}ire analogic@ ce indic@ curentul, puterea tensiunea. Afisarea curentului, tensiunii, puterii, cuplului, puteri consumate, timpului trecut, etc. Sistem integrat de siguran]@ conform pragrafului 1.1 de la pagina 6 cu o lista de alarme. 9

10 3 Cum ^ncepe]i. Fig.6 Cablarea standard. Acest capitol descrie pe scurt pentru o pornire }i o oprire standard folosind controlul implicit Voltage Ramp (ramp@ de tensiune). Atentie! Montarea, cablarea si setarea dispozitivului trebuie f@cut@ de personal corect instruit. %nainte de programare, asigura]i-v@ c@ instala]ia este conform cu capitolul 6, pag 24 }i cu lista de verific@ri de mai jos. 3.1 List@ de verific@ri Montarea soft-starterului este f@cut@ in conformitate cu capitolul 6 pagina 24 Calcula]i pierderile de putere la curentul nominal atunci c@nd dimensiona]i incinta, la o temperatura a mediului de 40 C. Conecta]i circuitul motorului ^n conformitate cu figura 6. Conecta]i nulul de protec]ie. Conecta]i tensiunea de comand@ la terminalele 01 }i 02 ( V ca sau V ca ). Conecta]i releul K1 (terminalele 21 }i 22 de pe placa de control) la contactor, soft-starterul controleaz@ contactorul. Conecta]i terminalele 12 }i 13 de pe placa de control fie la un comutator cu 2 pozi]ii cu blocare fie la un automat programabil, pentru a ob]ine comenzile de start/stop 1 ) Verifica]i ca motorul }i tensiunea de alimentare s@ corespund@ cu cele indicate pe placu]a de indentificare a soft-starterului. Asigura]i-v@ c@ instala]ia corespunde cu regulamentele specifice locale. 3.2 Principalele func]ii / Aplica]ii Aten]ie! Asigura]i-v@ ca toate m@surile de protec]ie au fost aplicate ^nainte de a conecta alimentarea. Porni]i tensiunea de alimentare a comenzii (^n mod normal 1x230 V),toate segementele displayuluiprecum }i cele doau@ LED-uri vor fi aprinse pentru cateva secunde. Apoi displayul va afi}a meniul 01. Un display iluminat indic@ c@ exist@ tensiune de alimentare pe placa de control. Verfica]i existen]a tensiunii pe contactor }i pe tiristoare. Reglajele se execut@ astfel: Primul pas este setarea meniurilor 007 }i 008 pe valoarea ON pentru a putea fi acesibile func]iile }i datele motorului Not@! Func]iile principale sunt alese conform aplica]iei. Tabelul de alegere a aplica]iei }i func]iilor (tabelul 1, pag 15) furnizeaz@ informa]iile necesare. 3.3 Datele motorului Seta]i datele motorului conform cu cele de pe placu]a de indentificare a acestuia pentru a asigura condi]iile optime pentru pornire, oprire }i protec]ie a motorului. Not@! Set@rile implicite sunt date pentru un motor de induc]ie cu 4 poli, la puterea nominal@ a softstarterului. Soft-starterul va func]iona chiar dac@ nu sunt introduse datele specifice, dar performan]ele nu vor fi optime. 1 )%n meniu, parametrul 006 trebuie s@ fie pus pe 01 pentru o comand@ extern@ de start / stop. 10

11 Tensiune nominal@ Frecven]a nominal@ 400 V 50 Hz V 50/60 Hz Curentul nominal 4 5 Curentul nominal al softstarterului 25 %-150% din In soft ^n A Not@! Acum selecta]i din nou meniul 007 }i seta]i-l pe OFF, }i apoi selecta]i meniul Reglarea rampelor de pornire }i oprire Meniurile 002 }i 003 pot acum fi modificate pentru a regla timpul de pornire }i de oprire Puterea nominal@ 2 2 Puterea nominal@ a softstarterului 25 %-300% din Pn soft ^n kw Tura]ia nominal@ Tura]ia nominal@ a softstarterului rpm Un timp estimativ de pornire a motorului/ma}inii. Alege]i noul timpul de pornire ^n intervalul 1-60 sec. Ap@sa]i tasta Enter pentru a confirma noua valoare Apasa]i tastele Next sau Prev pentru a schimba meniul sec O F F 1-60 sec Timpul de pornire 1 Timpul de oprire Factorul de putere nominal OFF, sec Alege]i timpul de oprire ^n domeniul sec. Alege]i valoarea doar dac@ este cerut soft-startul. 11

12 3.5 Programarea comenzii de start %n mod implicit comanda de start este pentru a fi primit@ din exterior prin intermediul terminalelor 11,12,13. Pentru o u}oar@ punere ^n func]iune este posibil@ }i programea comenzii de start de la tasta START de pe tastatura. Aceasta se programeaz@ ^n meniul Selec]ia modului de control 3.7 Pornirea Aten]ie! Asigura]i-v@ c@ toate m@surile de securitate au fot luate ^nainte de pornirea motorului pentru a evita accidentele. Porni]i motorul prin ap@sarea tastei START/STOP de pe tastatur@ sau prin intermediul controlului de la distan]@ terminalele 11,12,13 de pe placa de comnd@. C$nd este dat@ comanda de start contactorul de alimentare va fi activat de releul K1 (terminalele 21,22 de pe placa de comand@) }i motorul va porni u}or. 2 1,2,3 Meniul 006 trebuie s@ fie programat pe 1 pentru a permite operarea de la tastaur@. Not@! Valoarea implicit@ a program@rii este controlul de la distan]@ (2). Pentru a porni sau opri prin intermediul tastaturii se folosesc tastele START/STOP Pentru a reseta de la tastatur@ se folosesc tastele Enter }i RESET. Un reset poate fi dat }i ^n timpul func]ion@rii motorului c@t }i cand acesta este oprit. Un reset de la tastatur@ nu va reporni sau opri motorul. Fig. 7. Exemplu de start cu func]ia principal@ ramp@ de tensiune. 3.6 Vizualizarea curentului absorbit Alege]i meniul 005. Acum curentul absorbit de motor poate ]i afi]at pe display Valoarea efectiv@ a curentului A Not@! Meniul 005 poate fi ales ^n orice moment al func]ion@rii motorului. 12

13 4 Aplica]ii }i alegerea func]iilor Acest capitol este un ghid de alegere a datelor softstarterului }i de alegere a func]iei principale precum }i a func]iilor adi]ionale pentru fiecare aplica]ie. Pentru a face alegerea corect@, urm@toarele unelte sunt folosite: Normele AC53a Aceste norme ajut@ la selec]ia datelor softstarterului lu$nd ^n considerare ciclul de func]ionare, num@rul de porniri pe or@ }i curentul maxim la pornire. Lista de dimensionare pe aplica]ii. Cu aceast@ list@ datele soft-starterului poate fi selectat pornind de la tipul aplica]iei ^n care este folosit. Lista cuprinde 2 nivele din norma AC53a. Vezi tabelul 1, pagina 15 Lista func]iilor pe aplica]ii Acest tabel prezint@ cele mai des ^nt$lnite aplica]ii }i servicii. Pentru fiecare aplica]ie se dau meniurile corespunz@toare. Vezi tabelul 2, pagina 17 Matricea Func]iilor }i Combina]iilor Cu acet tabel se poate vedea foarte u}or ce combina]ii ^ntre func]ia principal@ }i cele adi]ionale sunt posibile, vezi tabelul 3 pagina 19 }i tabelul 4 pagina Dimensionarea soft-starterului conform AC53a Standardul IEC pentru soft-startere electronice define}te AC53a ca }i nomativ de dimensionare a acestora. Soft-starterele MSF sunt proiectate pentru func]ionare continu@. %n Tabela Aplica]iilor (tabelul 1, pag15) se dau 2 nivele ale AC53a. Acestea sunt date de asemenea ^n tabele cu date tehnice (vezi capitolul 12, pag 74) Fig.9. Ciclul de func]ionare, f@ra bypass 4.2 Dimensionare soft-starterului conform AC53b Aceste norme sunt realizate pentru func]ionarea cu bypass. Deoarece soft-starterele sunt proiectate pentru func]ionare continu@, aceste norme nu sunt utilizate ^n tabele de selec]ie din acest capitol. Fig.10. Exemplu de dimensionare conform AC53b. Fig.11. Ciclul de func]ionare cu bypass. Fig.8. Exemplu de dimensionare cu AC53a Exemplul de mai sus indic@ un curent de pornire de 210 A pentru o raport al curentului de pornire 5.0xFLC (1050 A) pentru 30 de secunde cu un ciclu de sarcina de 50% si 10 porniri pe or@. Exemplul de mai sus indic@ un curent de pornire de 210 A penru un raport al curentului de pornire 5.0 x FLC (1050 A) pentru 30 secunde cu o perioad@ de 24 de minute ^ntre porniri. Not@! Dac@ sunt necesare mai mult de 10 porniri pe ora sau ciclul de func]ionare este diferit, v@ rugam contacta]i furnizorul. 13

14 4.3 Caracteristicile nominale ale softstarterelor MSF %n conformitate cu normele AC53a }i AC53b un softstarter poate avea diferite valori nominale pentru curen]i Deoarece soft-starterele MSF sunt dimensionate pentru func]ionare norma AC53b nu este ^n lista de dimensionare pe aplica]ii. Cu ajutorul Listei de Dimensionare pe Aplica]ii, av$nd curentul tipic de pornire }i categoriile din nivelul AC53 a (vezi tabelul 1, pagina 15 si tabelull 2 pagina 17). Exemplu: Moara cu role: Este o aplicatie cu sarcina grea Curentul tipic de pornire este 350%. Func]ia principal@ start cu rampa de cuplu (meniu 25) va da cele mai bune rezultate Func]ia de oprire Dynamic Brake (Fr$nare Dinamic@) din meniul 36 selec]ia 1 poate fi folosit@. De asemenea se poate utiliza Slow Speed (viteza redus@) at$t la pornire c$t }i la oprire, pentru a perfoman]e mai bune la pornire si oprire. Lista de Dimensionare pe Aplica]ii folose}te dou@ nivele pentru normele AC53a: AC53a :50-10 (sarcin@ grea) Acest nivel va permite pornirea tuturor aplica]iilor }i urm@re}te ^n mod direct num@rul de tip al softstarterelor. Exemplu: MSF 370 are un FLC de 370 A }i suport@ un curent de pornire de 5x FLC. AC 53a :50-10 (sarcina normala/ usoar@) Acest nivel este pentru aplica]ii mai pu]in preten]ioase }i aici soft-starterele MSF pot suporta curenti de sarcina maxima (FLC) mai mari. De exemplu : MSF 350 are ^n aceasta norm@ un FLC de 450 A }i suport@ un curent de pornire de 3xFLC. Not@! Pentru a putea compara soft-starterele este important s@ v@ asigura]i ca au aceasi FLC (Full Load Current- curent de sarcina maxima) }i c@ restul parametrilor de func]ionare sunt indentici. 4.4 Lista de Dimensionare pe Aplica]ii Tabelul 1 furnizeaz@ Lista de Dimensionare pe Aplica]ii. Cu aceast@ list@ se pot face dimensionarea soft-starterului precum }i alegere func]iei principale. Descrierea }i modul de utilizare al tabelului: Aplica]iile Aceast@ coloan@ enumereaz@ diferitele tipuri de aplica]ii. Dac@ ma}ina sau aplica]ia nu este trecut@ ^n aceast@ list@, ^ncerca]i s@ indentifica]i o aplica]ie sau ma}ina similar@. Dac@ ave]i neclarit@]i contacta]i furnizorul. Date nominale AC53a Datele nominale conform normei AC53a sunt clasificate ^n dou@ grupe. Prima pentru sarcini normale/ u}oare (3.0-30:50-10) si a doua pentru sarcini grele (5.0-30:50-10). Curentul tipic de pornire Curen]ii tipici de pornire pentru fiecare aplica]ie Meniul func]iei principale Aici este recomandat tipul de selectie pentru func]ia principala. 25;=1 ^nseamn@: selecta]i ^n meniul 25 valoarea 1. Func]ia de oprire 14

15 Tabelul 1 Aplica]ii AC53a :50-10 (sarcin@ u}oar@/ normal@) AC 53a :50-10 (sarcina grea) Curentul tipic de pornire Func]ia principal@ Meniul nr. Func]ia Stop Meniul nr. Generale }i ap@ Pompe centrifugale X X Pompe submersibile X Conveier X ;=1 36;=1/38-40 Compresor: cu }urub X Compresor cu piston X ;=1 Ventilator X ;=2 Mixer X ;=1 Agitator X ;=1 Metale, Minerit Transportor cu band@ X ;=1 36;=1/38-40 Colector de praf X 350 Concasor X ;=1 36;=1 Moara cu ciocane X ;=1 36;=2 Concasor de piatra X ;=1 Transportor cu role X X ;=1 36;=1/38-40 Moar@ cu val]uri X ;=1 36;=1 sau 2 Tambur X ;=1 Masin@ de trefilat s$rma X ;=1 36;=1 sau 2 Procesarea m$nc@rii Ma}ina de sp@lat sticle X ;=2 Centrifug@ X ;=1 36;=1 Usc@tor X ;=2 Moar@ X ;=1 36;=1 sau 2 Paletizor X ;=1 Separator X ;=1 36;=1 sau 2 Por]ionator X ;=1 Celuloza }i h$rtie Ma}ina de tocat maculatur@ X ;=1 Masina de destr@mat pentru X ;=1 material fibros Trolley X ;=1 Petrochimie Moara cu bile X ;=1 Centrigug@ X ;=1 36;=1 sau 2 Extruder X ;=1 Transportor cu melc X ;=1 Transport }i utilaje Moar@ cu bile X ;=1 Concasor X ;=1 36;=1 Banda rulanta pentru X ;=1 36;=1 /38-40 materiale Paletizator X ;=1 Pres@ X ;=1 Moar@ cu val]uri X ;=1 Mas@ rotativ@ X ;=1 36;=1/ Troliu X ;=1 Escalator X ;=1 Industria lemnului Fier@strau band@ X ;=1 36;=1 sau 2 Chipper X ;=1 36;=1 sau 2 Fier@str@u circular X ;=1 36;=1 sau 2 Cojitor X ;=1 36;=1 sau 2 Masina de ^ndreptat X ;=1 36;=1 sau 2 Masina de slefuit X ;=1 36;=1sau 2 15

16 4.5 Lista func]ilor pe aplica]ii Aceasta func]ie o privire de ansamblu asupra diferitelor aplica]ii/tipuri de sarcin@ }i posibila rezolvare cu una dintre func]iile softstarterelor MSF. Descrierea }i utilizarea tabelului. Aplica]ia / tipul de sarcin@ Aceast@ coloan@ enum@ra diferite aplica]ii }i nivelul sarcinii, Dac@ ma}ina sau aplica]ia nu este ^n aceast@ coloan@, ^ncerca]i sa indentifica]i o ma}in@ sau aplica]ie similar@. Dac@ exist@ nel@muriri contacta]i furnizorul. Problema Aceast@ coloan@ descrie posibile probleme ce sunt des int$lnite ^n aplica]ia respectiv@. Solu]ia MSF Se d@ solu]ia posibil@ folosind una din func]iile soft-starterelor MSF Meniuri Se d@ num@rul meniului }i selec]ia func]iei MSF. 25;=1 inseamn@ selectarea valorii 1 in meniul ;=1 /34,35 inseamn@ selectarea valorii 1 ^n meniul 36 }i c@ meniurile 34 }i 35 sunt legate de aceast@ func]ie. 16

17 Tabelul 2 Lista func]iilor pe aplica]ii. Aplica]ia/ Problema Solu]ia MSF Meniul tipul sarcinii Pomp@ normal@ Porniri }i opriri prea rapide Apliactia Pompa a MSF cu posibilit@]ile de pornire/oprire corespunz@toare 22 Compresor normal@ Band@ rulant@ nomal@/grea Ventilatoare normal@ Ma}in@ de ^ndreptat grea Concasor de piatr@ grea Fier@strau band@ grea Centrifug@ grea Rampe neliniare Rampe liniare f@r@ tahometru Loviuri de berbec Rampe de cuplu cu sarcin@ p@tratic@ Curen]i mari }i v@rfuri pe durata pornirii Pompa merge ^n sens contrar Alarma de inversare a fazelor 88 Func]ionare f@r@ ap@ Subsarcin@ la arbore Inc@rcare mare datorit@ mizerie ^n pomp@ Suprasarcina la arbore {ocuri mecanice pentru compresor, motor Rampa liniar@ de cuplu sau start cu limitare de curent 25;=1 sau }i transmisie 20, 21 Fuzibile mici sau disponibilitae redus@ de ^ncarcare ^n curent. Compresorul cu }urub merge ^n sens Alarma de inversare a fazelor 88 contrar Compresor distrus dac@ amoniacul lichid ajunge la }urubul compresorului Suprasarcina la arbore Consum de energie deoarece Subsarcin@ la arbore compresorul func]ioneaz@ f@r@ sarcin@ {ocuri mecanice pentru transmisie }i Rampa liniar@ de cuplu 25;=1 pentru bunurile trasnportate Benzi de umplere sau desc@rcare Vitez@ redus@ }i control de pozi]ie precis 37-40,57,58 Band@ blocat@ Suprasarcina la arbore Cureaua benzi sau lan]ul a cazut dar Subsarcin@ la arbore motorul func]ioneaz@ Repornire dup@ ce banda cu }urub sa Microtura]ie ^n sens invers apoi pornire ^n sensul direct oprit datorit@ suprasarcinii Band@ blocat@ la pornire Func]ia de rotor blocat 75 Curen]i mari de pornire la sf$r}itul rampei Ramp@ de cuplul pentru inc@rc@ri p@tratice 25;=2 Silvering belts Ventilatorul merge ^n sens invers c$nd Prinderea motorului, aducerea u}oar@ la vitez@ 0 }i apoi porne}te pornirea ^n direc]ia corect@ Curea sau cuplaj defect Subsarcin@ la arbore Filtru blocat sau vana de aer inchis@ Sarcini cu inertie mare ce produc solict@ri Rampa liniar@ de cuplu ce ofer@ o accelerare liniar@ }i cel 25;=1 mari in controlul de cuplu }i curent mai mic curent de pornire posibil Necesitatea de o opri rapid atat din considerente de siguran]@ c$t si eficien]@ a produc]iei Linii de mare vitez@ Fr$nare dinamic@ in c.c. f@r@ contactor la sarcini medii }i o fr$n@ sensor-less controlat@ (Soft-Brake) cu contactor de inversare penru sarcini grele Viteza benzii rulante trebuie reglata de c@tre ie}irea analogic@ a sursei de alimentare a arborelui ma}inii 36;=1,34,35 36;=2,34,35 Scule uzate Suprasarcina la arbore Cuplaj defect Subsarcin@ la arbore Iner]ie mare Ramp@ de cuplu liniar@ ce ofer@ o accelerare liniar@ }i cel 25;=1 mai mic curent de pornire Sarcin@ grea la pornirea cu material %nt@rire de cuplu 30,31 Putere redus@ dac@ se utilizeaz@ un generator diesel Material necorespunz@tor ^n concasor Suprasarcina la arbore Vibra]ii ^n timpul opririi Fr$nare dinamic@ ^n c.c f@r@ contactor 36;=1,34,35 Sarcini cu inertie mare ce produc solict@ri Rampa liniar@ de cuplu ce ofer@ o accelerare liniar@ }i cel 25;=1 mari in controlul de cuplu }i curent mai mic curent de pornire posibil Necesitatea de o opri rapid atat din Fr$nare dinamic@ in c.c. f@r@ contactor la sarcini medii }i 36;=1,34,35 considerente de siguran]@ c$t si eficien]@ o fr$n@ sensor-less controlat@ (Soft-Brake) cu contactor 36;=2,34,35 a produc]iei de inversare penru sarcini grele Linii de mare vitez@ Viteza benzii rulante trebuie reglata de c@tre ie}irea analogic@ a sursei de alimentare a arborelui ma}inii Band@ uzat@ Suprasarcina la arbore Cuplaj defect Subsarcin@ la arbore Iner]ie mare Ramp@ de cuplu liniar@ ce ofer@ o accelerare liniar@ }i cel 25;=1 mai mic curent de pornire Sarcin@ prea mare sau centrifug@ Suprasarcina la arbore dezechilibrat@ Oprire controlat@ Fr$nare dinamic@ in c.c. f@r@ contactor la sarcini medii }i o fr$n@ sensor-less controlat@ (Soft-Brake) cu contactor de inversare penru sarcini grele Necesitatea de a opri centrifuga ^ntr-o anumit@ pozi]ie Fr$nare p@n@ la o vitez@ redus@ urmat@ de un control al pozi]iei ;=1,34,35 36;=2,34, ,57,58 17

18 Tabelul 2 Lista func]iilor pe aplica]ii. Aplica]ia/ Problema Solu]ia MSF Meniul tipul sarcinii Mixer grea Materiale diferite Ramp@ de cuplu liniar@ ce ofer@ o accelerare liniar@ }i cel mai mic curent de pornire 25;=1 Moar@ ciocane normal@ cu Necesitatea de a controla viscozitatea Iesire analogica proportional@ cu puterea la arbore materialului Cutite rupte sau lovite Suprasarcina la arbore Subsarcin@ la arbore Sarcin@ mare cu cuplul de pornire mare Ramp@ de cuplu liniar@ ce ofer@ o accelerare liniar@ }i cel 25;=1 mai mic curent de pornire %nt@rire de cuplu la inceputul rampei 30,31 Gripare Suprasarcina la arbore Oprire rapid@ Fr$n@ sensor-less controlat@ (Soft-Brake) cu contactor de 36;=2, inversare penru sarcini grele 34,35 Motor blocat Func]ia motor blocat 75 Exemplu: Moar@ cu ciocane: Este o aplica]ie cu sarcin@ grea, Func]ia principal@ Start cu ramp@ de cuplu (meniu 25) va da cele mai bune rezultate. %nt@rirea de cuplu va ^nvinge cuplul de pornire mare (meniurile 30 }i 31) Func]ia de alarmare la suprasarcin@ pentru protec]ia la gripare (meniurile 92 }i 95) Func]ia de franare sensorless (Soft Brake) (meniul 36, selec]ia 2) poate fi folosit@. %n meniul 35 }i 36 se seteaz@ timpul de fr$nare }i t@ria fr$n@rii. 18

19 4.6 Matricea Func]iilor }i Combina]iilor Tabelul 3 ofer@ o privire de ansamblu asupra fun]iilor posibile }i combina]iile acestora. Alege]i func]ia pe coloana Func]ia principal@. Se poate alege doar o func]ie ^n aceasta coloan@. %n coloana Func]ii adi]ionale ve]i g@si func]iile posibile ce pot fi folosite ^n combina]ie cu func]ia principal@ aleas@. Tabelul 3 Matricea combina]ilor Func]ii adi]ionale Start cu Ramp@ duala Stop cu Ramp@ dual@ Bypass (032) Control al factorului de putere (033) %nt@rire de cuplu (030) Micro vitez@ cu tastatura/terminal Vitez@ redus@ controlat@ prin timer Vitez@ redus@ controlat@ extern Protec]ii complete Seturi de parametri (061) Fr$nare dinamic@ vectorial@ Soft Brake Func]ia principal@ Start/ Stop cu ramp@ de tensiune (implicit) X X X X X X X X X X X Start/ Stop cu control de cuplu (meniul 025) X X X X X X X X X Ramp@ de tensiune cu limitare de curent (meniul 020) X X X X X X X X X X X Start cu limitare de curent (meniul 021) X X X X X X X X X X X Control de pomp@ (meniul 022) X X X Intrare analogic@ (meniul 023) X X Pornire direct@ (meniul 024) X X X Prin folosirea unui singur set de parametri se d@ urm@torul tabel pentru porniri }i opriri Not@! Rampele de tensiune }i cuplu pentru pornire se utilizeaz@ doar cu Soft-Brake. Tabelul 4, Combina]iile START/STOP Func]ia STOP Stop cu ramp@ de tensiune Stop cu control de cuplu Control de pomp@ Intrare analogic@ Stop direct Fr$nare dinamic@ vectorial@ Soft Brake Func]ia START Start cu ramp@ de tensiune X X X X Start cu control de cuplu X X X X Start cu limitare de curent X X X X Ramp@ de tensiune cu limitare de curent X X X X Control de pomp@ X X Intrare analogic@ X X Pornire direct@ X Prin folosirea mai multor seturi de parametri pentru start }i stop este posibil@ combinarea tuturor func]iilor de start/stop 19

20 4.7 Condi]ii speciale Motor mic sau ^n curent pentru un soft-starter este de 10% din curentul nominal al acestuia. Cu excep]ia lui MSF-017 unde curentul minim este 2A. Exemplu MSF 210, curent nominal =210 A. Curentul minim 21 A. Aten]ie acesta este ^n curent }i nu curentul minim nominal al motorului Temperatura mediului mai jos de 0 C Pentru temperaturi ale mediului sub 0 C se impune instalarea unui ^nc@lzitor electric ^n incint@. Softstarterul poate fi montat ^n alt@ parte deoarece distan]a dintre el }i motor nu este critic@ Condensator de compensare a fazei Dac@ se utilizeaz@ un condensator de compensare a fazei, acesta trebuie conectat la intrarea ^n softstartere }i nu ^ntre soft-starter }i motor Contactor de schimbare a fazelor sau motor cu 2 tura]ii Un astfel de dispozitiv se monteaz@ la ie}irea softstarterului Cablu ecranat Nu este necesar@ folosirea cablurilor ecranate ^mpreun@ cu soft-starterele. Aceasta datorit@ radia]ilor electromagnetice foarte reduse. Not@! Soft-starterele se cableaz@ cu cu cablu ecranat pentru a ^ndeplini regulamentele EMC conform paragrafului 1.5 pagina Motoare cu inele Motoarele cu inele nu pot fi folosite ^n combina]ie cu soft-starterele. Cu excep]ia cazurilor ^n care au fost rebobinate (precum motoarele cu colivie).p@stra]i rezisten]ele de pornire }i contacta]i furnizorul Controlul de pomp@ combinat soft-starter }i convertor static de frecven]@ Este posibil ca de exemplu ^ntr-o sta]ie de pompare cu dou@ sau mai multe pompe s@ se utilizeze un convertor static de frecven]@ pentru o pomp@ iar softstarterele alimenteaz@ restul pompelor. Debitul pompelor poate fi controlat de un regulator comun Motoare ce func]ioneaz@ ^n paralel. C$nd se face pornirea sau la func]ionarea motoarelor ^n paralel, suma curen]ilor motoarelor trebuie sa fie egal@ sau mai mic@ dec$t cel al soft-starterului. Ave]i ^n vedere c@ nu este posibil@ setarea de parametri individuali pentru fiecare motor. Rampa de pornire paote fi setat@ doar ca o ramp@ medie pentru toate motoarele. Pot rezulta astfel timpi diferiti de pornire pentru fiecare motor. Este posibil chiar dac@ motoarele sunt conectate mecanic, ^n func]ie de sarcina fiec@ruia Cum s@ calcula]i piederile de energie ^n incinte. Vezi capitolul 12 pag 74 Date tehnice, Pierderi de putere la curentul nominal al motorului (I n ), Puterea consumat@ de placa de comand@ precum }i Puterea consumat@ de ventilator. Pentru calcule suplimentare contacta]i furnizorul local de incinte (de ex. Rittal) Teste ale izola]iei la motor. Pe durata testelor cu ^nalt@ tensiune soft-starterul trebuie s@ fie deconectat de la motor, deoarece tiristoarele pot fi puternic avariate de tensiunea de v$rf a testului Func]ionarea la altitudini peste 1000m Toate datele sunt date pentru o altitudine de 1000m peste nivelul m@ri. Dac@ soft-starterele MSF se monteaz@ la o altitudine de 3000 m datele sale trebuie reduse, ^n cazul ^n care nu se poate asigura o temperatura mai joas@ de 40 C }i dac@ nu se poate compensa presiunea ridicat@ Schimbarea sensului de rota]ie. Schimbarea sensului de rota]ie este tot timpul posibil@. Vezi fig.31 de la pagina 34 pentru modul de conectare a contactorului de reversare. %n momentul conect@rii tensiunii, sucesiunea fazelor este urm@rit@ de c@tre placa de control. Aceast@ informa]ie este utilizat@ pentru alarma Schimbare sens faze (meniul 88, vezi paragraful 7.22, pag 56) Dac@ aceast@ alarm@ nu este utilizat@ (setarea implicit@), este posibil s@ fie folosit un contactor de reversare ^naintea soft-starterului Pornirea cu sarcini rotitoare ^n sens contrar. Este posibil s@ fie pornite motoare ^ntr-un sens chiar dac@ sarcina sau motorul se rotesc ^n sens contrar cum ar fi de exemplu ventilatoarele. %n func]ie de viteza }i sarcina ce se ^nv$rte ^n sens contrar curentul poate fi foarte mare. 20

21 5 Modul de folosire al soft-starterului Figura 12. Tipurile de soft-startere MSF 5.2 Unitatea PPU 5.1 Descrierea a interfe]ei cu utilizatorul. Aten]ie! Nu utiliza]i soft-starterul capacul de protectie superior. Pentru a ob]ine func]ionarea dorit@, un num@r de parametri trebuie seta]i ^nainte de pornirea softstarterului. Setarea/ configurarea se poate face fie de la tastatura incorporat@ fie cu ajutorul unui calculator/ sistem de control prin interfa]a serial@ sau port de comunicare (op]ional). Controlul motorului cum ar fi comenzile de start/stop sau selec]ia setului de parametri, este realizat fie de la tastatura, fie cu ajutorul terminalelor de comand@ de la distan]@, fie prin interfa]a serial@ (op]ional@). Parametrizarea Aten]ie! Asigura]i-v@ ca au fost luate toate m@surile de siguran]@ ^nainte de conectarea sursei de alimentare La pornirea sursei de alimentare a comenzii (^n mod normal 1x230V) toate segmentele display-ului vor fi aprinse pentru c$teva secunde. Apoi display-ul va indica meniul 001. Un display aprins indic@ faptul ca placa de comand@ (PCB) este alimentat@. Verifica]i existen]a aliment@rii de for]@ pe bornele contactorului de alimentare sau pe tiristoare. Pentru a putea folosi toate func]iile extinse }i pentru a optimiza performan]ele, trebuie introduse datele motorului. Fig. 13. Unitatea PPU Unitatea de prezentare }i programare (PPU) este un panou de operare incorporat, cu dou@ display-uri cu trei respectiv patru unit@ti de c$te }apte segmente LED }i o tastatura. 21

22 5.3 Display-ul cu LED-uri Cele 2 LED-uri indic@ pornirea/oprirea (START/STOP)}i func]ionarea (RUNNING) motorului/ ma}inii. C$nd se da o comand@ de start fie de la PPU fie prin interfata serial@ fie la intr@rile de comand@ de la distan]@ LED-urile START/STOP vor fi iluminate. La o comand@ de stop LED-ul START/STOP se va stinge. C$nd func]ioneaz@ motorul, LED-ul RUNNING clipe}te intermitent pe durata pornirii sau opririi }i este continuu aprins c$nd motorul este la tensiunea nominal@. 5.4 Strucutra meniului Meniurile sunt organizate ^ntr-o structur@ simpl@ pe un nivel, cu posibilitatea de a limita num@rul de meniuri ce pot fi acesate prin setarea valorii meniului 007 pe (setare implicit@). Cu aceast@ setare doar meniurile de baz@ 001,002,003,004,005,006,007 sunt vizibile. Aceasta pentru a simplifica programarea atunci c$nd se utilizeaz@ pornirea cu ramp@ de tensiune. Dac@ meniul 007 este setat pe valoarea ON }i meniul 008 pe valoarea este posibil@ explorarea tuturor meniurilor de vizualizare }i a listei de alarme. Fig.14 Indica]iile LED-urilor pentru diferite situa]ii de func]ionare Stare blocarii tastaturii 221 Curen]ii }i tensiuniile pe faze Vizualizarea datelor soft-starterului Revenirea la setarile implicite 199 Comunica]ia serial@ Lista alarmelor 001 Tensiunea ini]ial@ 002 Durata rampei de pornire 003 Tensiunea de oprire Durata rampei de oprire Curentul absorbit Modul de control Extindere meniu 008 Extindere meniu Meniul de intoarcere automat@ Ramp@ dual@ START/STOP Activare microviteza JOG Func]ionare la alarmele F-1-f Cuplul in]ial }i final la pornire Func]ia principal@ Func]iile adi]ionale Parametrii nominali ai motorului Protec]iile ma}inii Func]iile relelor K1 }i K2 Protec]iile sursei de alimentare Ie}irile analogice Protec]iile motorului Intr@rile digitale Fig.15 Structura meniului 061 Setul de parametrii 03-F30 22

23 5.5 Tastele Func]ionarea tastaturii are la reguli simple. La pornirea meniul 001 este afi}at ^n mod automat. Folosi]i tastetele NEXT-> }i PREV <- pentru a va deplasa ^ntre meniuri. Pentru a modifica num@rul meniului ap@sa]i }i men]ine]i apasat@ fie tasta NEXT fie tasta PREV. Tastele + }i - sunt folosite pentru a cre}te sau a descre}te valoarea set@rii. Valoarea clipe}te ^n timpul set@rii. Tasta Enter confirm@ set@rile efectuate, iar valoarea va inceta sa mai clipeasc@ devenid stabil@. Tastetele START/STOP este folosit@ doar pentru pornire }i oprirea motorului/masinii. Tastele }i sunt folosite doar pentru comanda microvitezei JOG de la tastatura. Ave]i ^n vedere c@ trebuie s@ selecta]i activarea acestei op]iuni ^n meniul 103 }i 104, vezi paragraful 7.25,pagina 61. Tabelul 5. Taste Comenzile START/STOP motor Afi}area meiului precedent Afi}area meniului urm@tor Reducerea valorii set@rii Cre}terea valorii set@rii Confirmarea set@rii f@cute / Resetarea alarmelor JOG ^nainte JOG ^napoi Tabelul 6. Modurile de control 5.6 Blocarea tastaturii Tastatura poate fi blocat@ pentru o nu permite operarea sau modificarea neautorizat@ a parametrilor. Blocarea parametrilor se face prin ap@sarea simultan@ a tastelor NEXT }i Enter pentru cel pu]in 2 secunde. Mesajul -Loc va fi afi}at ^n momentul bloc@rii. Pentru al debloca se apas@ acealea}i dou@ taste simultan, NEXT }i Enter pentru cel pu]in 2 secunde. Mesajul unlo va fi afi}at dup@ deblocare. %n modul blocat este posibil s@ fie vizualiza]i to]i parametrii }i toate m@rimile citite dar nu este posibil@ modificarea parametrilor precum }i operarea soft starterului de la tastatur@. Mesajul -Loc va fi afi}at dac@ se ^ncearc@ setarea parametrilor sau operarea soft-starterului ^n modul blocat. Starea tastaturii se poate citi ^n meniul no YES n o Informa]ii privind starea tastaturii no no, YES Tastatura nu este blocat@ Tastatura este blocat@ 5.7 Privire de ansamblu asupra oper@rii }i parametriz@rii Tabelul de mai jos prezint@ posibilit@]ile de operare }i parametrizare a soft-starterului. Modul de control este selectat ^n meniul 006 }i setul de parametri ^n meniul 061. Pentru modul de blocare al tastaturii vezi paragraful 7.30, pagina 65 Operare/ Modul de Set-up control Tastatura Tastatura Meniu deblocat@ 006=1 Tastatur@ blocat@ De la Tastatura distan]@ deblocat@ Meniu 006=2 Tastatur@ blocat@ Port serial Tastatura Meniu deblocat@ 006=3 Tastatur@ blocat@ Start/Stop JOG Inainte /inapoi Resetare alarme Setarea parametrilor Setul de parametrii cu selec]ie extern@ Meniu 061=0 Setul de parametrii cu selec]ie intern@ Meniu 061=1-4 Tastatura Tastatura Tastatur@ Tastatur@ De la distan]@ De la distan]@ Port serial Port serial De la distan]@ De la distan]@ Port serial Port serial De la distan]@ }i tastatura De la distan]@ Port serial }i tastatur@ De la distan]@ De la distan]@ De la distan]@ Port serial Port serial Port serial 23

24 6 Instalare }i conectare Montarea cablarea }i programarea dispozitivului trebuie de personal calificat (electricieni specializa]i ^n tehnologia curen]ilor tari). %n cu regulamentele de protec]ie a muncii ale companiei de electricitate locale. %n concordan]@ cu norma DIN VDE 0100 pentru punerea ^n fuc]iune a echipamentelor industriale. Trebuie avut in vedere ca personalul s@ nu intre ^n contact cu componentele aflate sub tensiune. Atentie! Nu folosi]i niciodat@ softstarterul cu capacul superior ^nl@turat. 6.1 Instalarea softstarterului ^n incinte metalice La instalarea soft-starterului: Asigurati-v@ c@ incinta este suficient de bine ventilat@, dup@ instalare. Pastra]i spa]iul mimin de ventila]ie, vezi tabelele de la pagina 25 Asigurati circuitul liber al aerului de la baz@ c@tre partea de sus a softstarterului. Not@! La instalarea softarterului evita]i atingerea acestuia cu elemente aflate sub tensiune. Circuitul de aer trebuie s@ fie liber, printre aripioarele radiatorului, pentru a preveni arderea tiristoarelor. Fig.17 Dispunerea g@urilor de montare pentru MSF MSF-250 (vedere din spate) Soft-starterele de la MSF-017 la MSF-835 sunt livrate ^n carcasa cu capac frontal. Cablurile intr@ prin partea de jos, vezi Fig.25 pag.29 }i Fig.17, pag.31. MSF-1000 }i MSF 1400 sunt livrate f@r@ carcasa. Not@! Leg@turile la soft-starter se vor efectua cu cablu ecranat, pentru a ^ndeplini prevederile EMC, conform paragrafului 1.5, pag.6. Not@! Folosi]i pentru legaturi electrice numai cablu de cupru! MSF-017 MSF-250 Fig. 16 Dimensiuni de la MSF-017 la MSF-250 Fig.17 Dispunerea g@urilor de montare pentru MSF MSF-250 dispozitiv de montare superior suplimentar. 24

25 MSF-310 MSF- Tabel 7 MSF MSF-250. MSF Model Clasa Conectare Racire Dimensiuni HxWxD (mm) Dist. intre gauri w1 (mm) Dist. intre gauri h1 (mm) (mmm(mm) Diametru surub -017,-030 IP 20 Busbars Convectie 320x126x /M ,-060, -075,-085 IP 20 Busbars Ventilator 320x126x /M ,-145 IP 20 Busbars Ventilator 400x176x /M , -210, -250 IP 20 Busbars Ventilator 500x260x /M5 20 Tabel 8 MSF MSF-250 MSF model Spatiul minim (mm): sus jos lateral Dimensiuni Conexiuni Busbars Cu Cuplul de strangere (Nm) Cablu Cablu PE Comanda -017, -030, x4 (M6), PE (M6) , -075, x4 (M8), PE (M6) , x4 (M10), PE (M8) , -210, x4 (M10), PE (M8) Masa (kg) Tabel 9 MSF MSF-1400 MSF model Clasa Conectare Racire Dimensiuni HxWxD (mm) Dist. intre gauri w1 (mm) Dist. intre gauri h1 (mm) Diametru surub -310 IP 20 Busbars Ventilator 532x547x /M ,-450 IP 20 Busbars Ventilator 532x547x /M IP 20 Busbars Ventilator 687x640x /M IP 20 Busbars Ventilator 687x640x /M IP 20 Busbars Ventilator 687x640x /M ,-1400 IP 00 Busbars Ventilator 900x875x336 Fig /M8 175 Taable 10 MSF-310 to MSF MSF model Spatiul minim (mm): sus) jos lateral Cuplul de strangere (Nm) Dimensiuni Conexiuni Busbars Al Cablu Cablu PE Comanda -310, -370, x8 (M12) , -710, x10 (M12) , x10 (M12) Masa (kg) 25

26 MSF e f Fig.21 Distan]ele dintre busbars pentru Fig.19 MSF-310 MSF-835 MSF-310 MSF-853 Tabel 11 Distan]ele dintre busbars MSF model Dist. h1 (mm) Dist.w1 (mm) Dist. w2 (mm) Dist. w3 (mm) Fig.20 Dispunerea g@urilor pentru MSF-310 MSF to to

27 Fig.22 MSF-1000 MSF-1400 Fig.23 Dispunerea pentru busbars 27

28 6.2 Conexiuni 5.Tensiunea de alimentare motor T1,T2,T3 Fig.24 Conexiunile pentru MSF-017 MSF-085 Efectuarea conexiunilor pentru MSF-017 MSF Transformatoarele de curent (se pot monta ^n exterior, vezi 7.12, pag.43) 7.Montarea cablului EMC pentru cablul de Conexiunile echipamentului 1.Nulul de protec]ie, (PE) pentru alimentarea }i pentru motor (^n partea din st$nga }i dreapta a carcasei soft-starterului). 2. Nulul de protec]ie, (PE) pentru alimentarea circuitului de comand@. 3.Tensiunea de comand@ 01,02 4.Tensiunea principal@ de alimentare L1,L2,L3 28

29 Fig. 25 Conexiunile pentru MSF-110 MSF-145 Efectuarea conexiunilor pentru MSF-110 MSF Tensiunea de alimentare motor T1,T2,T3 6.Transformatoarele de curent (se pot monta ^n exterior, vezi 7.12, pag.43) 7.Montarea cablului EMC pentru cablul de Conexiunile echipamentului 1.Nulul de protec]ie, (PE) pentru alimentarea }i pentru motor (^n partea din st$nga }i dreapta a carcasei soft-starterului). 2. Nulul de protec]ie, (PE) pentru alimentarea circuitului de comand@. 3.Tensiunea de comand@ 01,02 4.Tensiunea principal@ de alimentare L1,L2,L3 29

30 Fig.26 Conexiunile pentru MSF-170 MSF-250 Efectuarea conexiunilor pentru MSF-170 MSF Tensiunea de alimentare motor T1,T2,T3 6.Transformatoarele de curent (se pot monta ^n exterior, vezi 7.12, pag.43) 7.Montarea cablului EMC pentru cablul de Conexiunile echipamentului 1.Nulul de protec]ie, (PE) pentru alimentarea }i pentru motor (^n partea din st$nga }i dreapta a carcasei soft-starterului). 2. Nulul de protec]ie, (PE) pentru alimentarea circuitului de comand@. 3.Tensiunea de comand@ 01,02 4.Tensiunea principal@ de alimentare L1,L2,L3 30

31 Fig.27 Conexiunile pentru MSF-310 MSF-1400 Efectuarea conexiunilor pentru MSF-310 MSF Tensiunea de alimentare motor T1,T2,T3 6.Transformatoarele de curent (se pot monta ^n exterior, vezi 7.12, pag.43) 7.Montarea cablului EMC pentru cablul de Conexiunile echipamentului 1.Nulul de protec]ie, (PE) pentru alimentarea }i pentru motor (^n partea din st$nga }i dreapta a carcasei soft-starterului). 2. Nulul de protec]ie, (PE) pentru alimentarea circuitului de comand@. 3.Tensiunea de comand@ 01,02 4.Tensiunea principal@ de alimentare L1,L2,L3 31

32 6.3 Conexiuni }i ale de control Fig.28 Conexiuni pe placa de control Tabelul 12 Terminalele de control Terminal Func]ia Caracteristici electrice VAC ±10%/ VAC ±10% Tensiunea de alimentare 02 PE Masa Gnd digitale pentru start/stop }i reset V 0; 8-27 V 1. Max. 37 V pentru 10 sec. Impedan]a la 0VDC: 2,2 kω 13 Tensiune de alimentare/control la terminalele VDC ±5%. Curent max. la 12 VDC: 50mA }i 12, poten]iometru 10 kω, etc. Protejat la scurtcircuit 14 Intrarea analogic@ de control la distan]@, 0-10V, 2- Impedan]@ terminal 15 (0 VDC), ^n tensiune: 10V, 0-20mA }i 4-20mA/intrare digital@. 125 kω, ^n curent:100ω 15 GND (comun) 0 VDC Intr@ri digitale pentru selec]ia setului de parametri 0-3 V 0; 8-27 V 1. Max. 37 V pentru 10 sec. Impedan]a la 0VDC: 2,2 kω 18 Tensiune de alimentare/control la terminalele 16 }i 17, poten]iometru 10 kω, etc. +12 VDC ±5%. Curent max. la 12 VDC: 50mA Protejat la scurtcircuit 19 Caracteristici ie}ire analogic@: 0-10V, 2-10V; Ie}ire analogic@ pentru control la distan]@ impedan]a min. ^nc@rcare 700Ω; 0-20mA }i 4-20 ma; impedan]a max. ^nc@rcare 750Ω Releul programabil K1. Setarea implicit@ este Func]ionare indicat@ prin ^nchiderea contactului dintre terminalele Contact normal deschis, 250 VCA, 8A sau 24VCC, 8A rezistiv, 250VCA, 3A inductiv Releul programabil K2. Setarea implicit@ este Tensiune nominal@ indicat@ prin ^nchiderea contactului dintre terminalele Releul de avarie K3, ^nchide la avarie. 32 Releul de avarie K3, deschide la avarie. 33 Releul de avarie K3, terminal comun. Contact normal deschis, 250 VCA, 8A sau 24VCC, 8A rezistiv, 250VCA, 3A inductiv. Contact basculant, 250 VCA, 8A sau 24VCC, 8A rezistiv, 250VCA, 3A inductiv Intrare termistor PTC Nivel avarie 2,4 kω. Revine la 2,2kΩ * Termistor Clickson Controleaz@ temperatura de r@cire a softstarterului MSF-310 MSF Termistor NTC M@soar@ temperatura de r@cire a softstarterului. 75 Cablul S1 (albastru), intrare transformator curent Leg@tura fazei L1 sau T1 la transformatorul de curent (TC). 76 Cablul S1 (albastru), intrare transformator curent Leag@ fazele L3,T3 (MSF 017 MSF 250) sau fazele L2, T2 (MSF 310 MSF 1400) 77 Cablul S2 (maro), intrare transformator curent Leg@tura comun@ a terminalelor 75 }i 76 78* Conexiune ventilator 24VCC 79* Conexiune ventilator 0VCC

33 6.4 Schema Fig. 29 Schema circuitului, Schema 1. Schema Fig. 29 Schema circuitului, Schema Figura de mai sus schema standard. See 6.1, pagina 24, pentru cuplul de str$ngere pentru }uruburi etc. 1. Conecta]i Nulul de Protec]ie (PE) la }urubul de marcat (PE). 2. Conecta]i softstarterul la re]ea prin bornele fazelor de alimentare marcate cu L1,L2 }i L3 }i motorul la bornele marcate cu T1,T2 }i T3. 3. Conecta]i tensiunea de alimentare a pl@cii de control la terminalele 01 }i Conecta]i terminalele releului K1 (21 }i 22) la circuitul de control. 5. Conecta]i terminalele 12 }i 13 ale pl@cii de control (terminalele trebuie legate) la, de exemplu un comutator cu 2 pozi]ii (on/off) sau la un PLC, etc. pentru a avea controlul pornirii/opririi. (Pentru comanda pornirii/opririi de la tastatur@, meniul 006 trebuie setat la 01). 6. Asigura]i-v@ c@ instala]ia este ^n concordan]@ cu reglement@rile locale corespunz@toare. Not@! Leg@turile la softstarter se vor efectua cu cablu de control ecranat pentru a ^ndeplini condi]iile EMCprev@zute ^n 1.5, pagina 6. Not@! Dac@ reglement@rile ^n vigoare prev@d includerea ^n schem@ a unui contactor principal, acesta va fi comandat prin intermediul releului K1. Pentru protec]ia circuitelor de control la scurtcircuit, folosi]i ^ntotdeauna siguran]e lente ( tip gi, gg). Pentru ptotec]ia tiristoarelor la scurtcircuit, se pot folosi siguran]e fuzibile ultrarapide dac@ se prefer@ acestea. Termenul de garan]ie r@m$ne valid chiar dac@ nu sunt folosite siguran]e fuzibile ultrarapide. 33

34 6.5 Exemple de scheme Fig. 30 este un exemplu de cu caracteristici: Control prin intrarea vezi 7.7, pag. 40 Selec]ia setului de parametri, vezi 7.20, pag. 54 Ie}ire vezi 7.18, pag. 52 Intrare PTC, vezi 7.21, pag.55 Pentru mai multe informa]ii consulta]i 6.3, pag.32. Fig.30 Control prin intrare setare parametri, Fig.31 cu selec]ie sens. 34

35 7. Descriere a meniului de Acest capitol descrie parametrii }i func]iile softstarterului,^n ordinea apari]iei lor pe panoul de Tabelul 13 este un rezumat al meniului, vezi }i Capitolul 13, pag.79 (lista Tabelul 13 Rezumat meniu Func]ii de Func]ii extinse Func]ii vizuale meniu Grup de Grup de parametri Numere meniu Parametri pornire/oprire Comenzi Start/Stop/Reset Expandare meniu dubl@ de control a tensiunii Parametri control cuplu Func]ii principale Vezi Func]ii secundare Func]ii de vitez@ redus@ }i microp@}ire , , 7.19, 58, Setare date motor Ie}iri Relee Ie}iri analogice Intrare Intrare digital@ Selectare set parametri Protec]ie motor Protec]ie surs@ Protec]ie aplica]ie Reluare alarme Autorevenire meniu setat Set@ri implicite Vizualizare meniu principal Valoarea efectiv@ a curentului pe faz@ Valoarea efectiv@ a tensiunii pe faz@ Blocarea tastaturii List@ de erori

36 7.1 Parametri pornire/oprire! Fig. 32 Numerele meniului rampelor pornire/oprire, tensiunea la pornire }i tensiunea la oprire. Determinarea timpului de pornire a motorului. C$nd se seteaz@ rampele de timp pentru pornire }i oprire, tensiunea ini]ial@ la pornire }i tensiunea la oprire, se procedeaz@ dup@ cum urmeaz@: % 25-90% Tensiune ini]ial@ pentru rampa 1 de pornire o F F OFF, sec Curentul efectiv (005) Rampa 1 de oprire Rampa oprire inactiv@ Setare timp oprire Amp Valoarea efectiv@ a curentului Cite}te valoarea efectiv@ a curentului din motor. Seta]i tensiunea ini]ial@. Valoarea implicit@ de 30% din U n este de obicei potrivit@ sec sec Rampa 1 de pornire Not@! Valoarea citit@ a curentului este identic@ cu cea indicat@ select$nd func]ia 201, vezi 7.28, pagina 63. Seta]i Rampa cresc@toare la pornire Rampa 1 de tensiune pentru oprire 100% % dinu n Reducerea tensiunii la oprire poate fi utilizat@ pentru o oprire lin@. 36

37 7.2 Comenzile pornire/oprire/reset Comenzile de pornire/oprire }i resetare a alarmelor se pot efectua de la tastatura panoului de control, de la intrarile digitale de comand@ la distan]@ ale pl@cii de control(terminalele 11, 12 }i 13) ce pot fi conectate prin 2 sau 3 fire de control sau prin intermediul interfe]ei seriale ,2,3 Selectarea modului de control 1 Comenzile START/STOP/RESET prin intermediul panoului de comand@. - Ap@sa]i tasta START/STOP de la tastatur@ pentru a porni/opri softstarterul. - Ap@sa]i tasta ENTER/RESET pentru a reseta o alarm@. 2 Comenzile START/STOP/RESET prin intermediul comenzii la distan]@. Urm@toarele metode sunt disponibile: - 2 fire start/stop cu reset automat, vezi 7.2.1, pag.37-2 fire start/stop cu reset separet, vezi 7.2.2, pag.37-3 fire start/stop cu reset automat la start, vezi 7.2.3, pag.37 3 Comenzile START/STOP/RESET prin intermediul interfe]ei seriale op]ionale. Citi]i instruc]iunile livrate referitoare la aceast@ op]iune fire start/stop cu reset automat la start Prin ^nchiderea terminalelor 12 }i 13 ale pl@cii de control, }i un jumper ^ntre terminalele11 }i 12, se va da comanda de start. Prin deschiderea terminalelor se va da comanda stop. Dac@ terminalele 12 }i 13 sunt ^nchise la alimentarea softstarterului, acesta va porni automat. La fiecare comand@ start primit@, resetarea se face automat fire start/stop cu reset separat Prin ^nchiderea terminalelor 11, 12 }i 13 ale pl@cii de control se va da comanda start iar prin deschiderea terminalelor 12 }i 13 se va da comanda stop. Dac@ terminalele 12 }i 13 sunt ^nchise la alimentarea softstarterului, acesta va porni automat. C$nd terminalele 11 }i 13 sunt deschise }i apoi ^nchise, se efectueaz@ o resetare. O resetare poate fi dat@ c$nd motorul este pornit sau oprit }i nu afecteaz@ comanda de start/stop fire start/stop cu reset automat la start Not@! Resetarea de la tastatur@ nu va porni sau opri motorul. Not@! Setarea implicit@ este 2, control de la distan]@. Pentru a porni }i opri de la tastatur@, se folose}te tasta START/STOP. Pentru resetare de la tastatur@, se folose}te tasta ENTER /RESET. Resetarea se poate efectua ^n cazurile ^n care motorul func]ioneaz@ sau este oprit. Resetarea de la tastatur@ nu va porni sau opri motorul. Terminalele 12 }i 13 ale pl@cii de control sunt normal ^nchise iar terminalele 11 }i 13 sunt normal deschise. Comanda de start este dat@ prin ^nchiderea cu revenire a terminalelor 11 }i 13. Comanda de stop este dat@ prin deschiderea cu revenire a terminalelor 12 }i 13. La fiecare comand@ start primit@, resetarea se face automat. %n acest caz softstarterul nu va porni automat c$nd este conectat@ alimentarea. 37

38 7.3 Setarea extinderii meniului Pentru a folosi ^ntregul meniu }i/sau func]iile extinse, meniul 007 trebuie setat pe On, ^n acest caz meniurile devin vizibile. Pentru a seta orice func]ie extins@ inclus@ ^n meniurile , meniul 008 trebuie setat pe On Tensiunea ini]ial@ a rampei 2 de start o F F OFF, on Selec]ia }i vizualizarea func]iilor extinse 90% 30-90% dinu n Seteaz@ tensiunea de start pentru rampa 2. Tensiunea ini]ial@ pentru rampa 2 de start este limitat@ la tensiunea ini]ial@ de start (meniu 001), vezi 7.1, pag.36 on Doar func]iile 1-7 sunt vizibile Func]iile sunt vizibile Meniul extindere func]ii (008) selectabil o F F Setare ramp@ 2 de start o F F Selec]ia }i vizualizarea func]iilor extinse, 1-60 sec. Rampa pornire 2 inactiv@ OFF, on 1-60 Setare ramp@ timp 2 pornire. Rampa dual@ de tensiune activ@ on Doar func]iile sunt vizibile Func]iile sunt vizibile Toate meniurile sunt vizibile Setarea rampei 2 de reducere a tensiunii la oprire Not@! Meniul 007 trebuie setat pe on. 7.4 Rampa dubl@ de control de tensiune Penntru a ob]ine rampe de pornire/oprire line, se poate folosi o ramp@ dubl@ de control a tensiunii. 40% % dinu n Setare ramp@ 2 de reducere a tensiunii. Reducerea tensiunii pentru rampa 2 de oprire este limitat@ de nivelul tensiunii de oprire (meniu 003) o F F Setare ramp@ 2 de stop Fig. 33 Numerele corespunz@toare meniurilor pentru rampa dubl@ de tensiune, tensiunea ini]ial@ la start }i reducerea tensiunii la stop., sec. Set@rile sunt executate ^ncep$nd cu setarea meniurilor }i , dup@ cum urmeaz@: Rampa oprire 2 inactiv@ 1-60 Setare ramp@ timp 2 oprire. Rampa dual@ de tensiune activ@ 38

39 7.5 Parametrii de control ai cuplului Pentru mai multe informa]ii referitoare la setarea controlului de cuplu, vezi }i 7.10, pag.42, }i capitolul 4, pag % din T n Cuplul ini]ial la start Introduce]i cuplul ini]ial de start ^n procente din cuplul nominal la arbore (Tn), vezi capitolul13, pag % din T n Cuplul final la start Introduce]i cuplul final de start ^n procente din cuplul nominal la arbore % din T n Cuplul final la stop Introduce]i cuplul final de stop ^n procente din cuplul nominal al motorului. 7.6 Limitarea curentului (Func]ie principal@) Aceast@ func]ie este folosit@ pentru a limita curentul ^n timpul pornirii ( % din In). Aceasta ^nseamn@ c@ curentul este limitat numai pe parcursul timpului de pornire setat. Exist@ 2 posibilit@]i de a limita curentul la start. Ramp@ de tensiune cu curent limitat. Dac@ curentul este inferior limitei setate, pornirea va decurge identic cu start cu ramp@ de tensiune. Limit@ de curent la start Softstarterul va asuce curentul la limita setat@ imediat dup@ start, }i ^l va men]ine p$n@ c$nd startul este complet, sau expir@ timpul de start. Vezi Fig.34 Limita de curent Not@! Asigura]i-v@ c@ a]i setat corect curentul motorului din meniul Rampa de tensiune cu limit@ de curent Setarea se efectueaz@ ^n 3 pa}i: 1. Estima]i timpul de start al motorului }i selecta]i acel timp ^n meniul 002 (vezi 7.1, pag.36). 2. Estima]i tensiunea ini]ial@ }i selecta]i acea tensiune ^n meniul 001 (vezi 7.1, pag.36). 3. Seta]i limita de curent la o valoare potrivit@, de ex.300% din In ^n meniul o F F, %. Rampa de tensiune cu limit@ de curent la start Modulramp@ de tensiune cu limit@ de curent inactiv@. Rampa de tensiune activ@ Nivelul limitei de curent ^n modul ramp@ de tensiune Not@! Aceast@ setare este posibil@ doar c$nd modul ramp@ de tensiune este activ. Meniurile trebuie s@ fie pe. Fig.34 Limita de curent 39

40 7.6.2 Limita de curent Setarea se efectuează în 2 paşi: 1. Estimaţi timpul de start al motorului şi selectaţi acel timp în meniul 002 (vezi 7.1, pag.36). 2. Setaţi limita de curent la o valoare potrivită, de ex.300% din In în meniul o F F Limita de curent la pornire 7.7 Control pompe (Funcţie Principală) Prin alegera modului Control pompe, rampa de oprire va fi setată automat la 15 sec. Parametrii optimizaţi pentru această funcţie principală sunt timpii de start şi stop; cuplul iniţial la start şi cuplul final la start şi stop. Cuplul final la stop este folosit pentru a elibera pompa când nu mai este necesar să producă presiune/debit, acest cuplu fiind diferit de la o pompă la alta. Vezi Fig. 36. OFF, % din I n Modul limitare curent inactiv. Rampa de tensiune activă Nivelul curentului limitat în modul limitare curent Notă! Opţiune posibilă doar dacă modul rampă de tensiune este activ. Meniurile 020, trebuie setate pe. Notă! Chiar dacă limita inferioară a curentului poate fi setată la 150% din valoarea nominală a curentului motorului, această setare nu se poate folosi generalizat. Trebuie luate în considerare cuplul necesar la pornire şi datele motorului înainte de a seta o valoare corespunzătoare. Timpul real de start poate fi mai lung sau mai scurt decât valoarea setată în funcţie de condiţiile de Fig. 36 Control pompa Aplicaţie pompe Aplicaţia pompe foloseşte rampe de cuplu pentru o sarcină pătratică, asigurând rampe de start şi stop liniare, precum şi curentul cel mai mic posibil pentru acest tip de aplicaţie. Meniurile asociate sunt 2,4 (vezi 7.1, pag.36), 16,17 şi 18 (vezi 7.5, pag.39) o F F Setare control pompe încărcare. Fig.35 Limita curent Dacă timpul de pornire este depaşit şi softstarterul nu a reuşit să ajungă la curentul prescris, o alarmă va fi activată. Este posibilă continuarea sau oprirea pornirii. În cazul continuării pornirii, curentul va creşte necontrolat (vezi , pag.61). on, on Control pompe dezactivat. Rampa de tensiune activă. Aplicaţia control pompe activă. 40

41 7.8 Controlul prin intrare Pornirea }i oprirea poate fi prin intrarea (0-10 V, 2-10 V, 0-20mA }i 4-20mA). La intrarea se poate conecta un generator/regulator de semnal pentru a controla tensiunea motorului imediat dup@ primirea comenzii de start. Aten]ie! Nu folosi]i controlul prin intrarea! analogic@ pentru a regla viteza motoarelor standard. Trebuie luat@ ^n considerare }i cre}tera temperaturii motorului. Instala]i controlul prin intrare analogic@ astfel: 1. Conecta}i generatorul de semnal ramp@ la terminalele 14(+) }i 15(-). 7.9 Pornirea prin conectare direct@ la re]ea (D.O.L) (Func]ie principal@) Motorul poate fi accelerat ca }i cum ar fi conectat direct la re]ea. %nainte de aceast@ opera]ie verifica]i dac@ motorul poate accelera sarcina cuplat@ ^n condi]iile conect@rii directe la re]ea. Aceast@ func]ie poat@ fi folosit@ }i cu tiristoare scurtcircuitate o F F Setare start D.O.L., on Fig.37. Cablarea intr@rii analogice 2. Seta]i jumperul J1 al pl@cii de control pentru semnal de control ^n tensiune(u) sau curent (I), vezi Fig. 38 }i Fig.24, pag.28. Setarea implicit@ este tensiune (U). on Start D.O.L.dezactivat. Rampa de tensiune activ@. Start D.O.L. activ. Not@! Op]iune posibil@ doar dac@ modul ramp@ de tensiune este activ. Meniurile 020, trebuie setate pe. J2 J1 I U I U F53 Fig.38 Setare tip semnal pentru intrarea analogic@ o F F Selectarea controlului prin intrarea analogic@ Fig.39 Pornire direct@, 1, 2 Intrare analogic@ dezactivat@. Rampa de tensiune activ@. 1 Intrarea analogic@ este setat@ pentru semnal 0-10V/0-20mA 2 Intrarea analogic@ este setat@ pentru semnal 2-10V/4-20mA 41

42 7.10 Controlul cuplului (Func]ie func]ie poate fi pentru a porni motorul ^n concordan]@ cu o curb@ de cuplu predefinit@. Selec]ia se poate face ^ntre 2 caracteristici de ^nc@rcare: liniar@ }i p@tratic@. Controlerul de cuplu va urm@ri la start/stop caracteristica selectat@. Comportamentul la start/stop cu control de cuplu poate fi v@zut ^n Fig. 40. Pentru o pornire/oprire corect@ cu rampe de cuplu trebuie s@ se asigure liniaritatea curentului. Pentru a optimiza aceasta, utiliza]i set@rile cuplului ini]ial (meniul 16) }i a cuplului final (meniul 18). Vezi }i 7.5, pag 39. Exemplu: Valoarea implicit@ pentru cuplul ini]ial este 10%, astfel dac@ pornirea este mai grea va rezulta un v$rf de curent la ^nceputul rampei. Prin cre}terea acestei valori cu 30/70% v$rful de curent nu va mai ap@rea. Cuplul la final este crescut mai ales c$nd aplica]ia are o iner]ie mare, ca ma}ini de ^ndreptat, gatere, cenrifuge. La finalul rampei va apare un v$rf de curent din cauza iner]iei sistemului. Prin cre}terea acestei valori cu 150/250% curentul va fi liniar }i redus Cuplu o F F,1, 2 Setare start D.O.L. Control cuplu dezactivat. Rampa de tensiune activ@. 1 Control cuplu cu caracteristic@ liniar@ de cuplu. 2 Control cuplu cu caracteristic@ p@tratic@ de cuplu. Not@! Op]iune posibil@ doar dac@ modul ramp@ de tensiune este activ. Meniurile trebuie setate pe. 2.5Tn 2Tn 1.5Tn Cuplul final 1 Liniar 2 Patratic Tn Cuplul nominal 0.5Tn Cuplul initial Cuplul final la stop Pornire Oprire Timp Fig.40 Controlul de cuplu la pornire/oprire Curent (A) 03-F37 Viteza FLC Timp Timp Fig.41 Curentul }i viteza cu culpu controlat 03-F114 42

43 7.11 cuplului Prin cuplului se un curent mare pentru 0,1-2sec. la start }i se ob]ine un cuplu mare ce permite softstarterului motorul chiar ^n cazul unui cuplu mare de fr$nare, de exemplu ^n cazul unui concasor. cuplului, pornirea ^n cu modul de start selectat. Fig. 42 cuplului la pornirea unui motor ^n de tensiune. Vezi 4.6, pag.19, cu func]iile principale la care se poate aplica de cuplu o F F, 0.1-2sec. Timpul de ac]ionare a ^nt@ririi cuplului %ntarrire cuplu dezactivat@ Setare timp ^nt@rire cuplu % din In Limit@ curent ^nt@rire cuplu Controlerul de curent folose}te pentru ^nt@rirea cuplului valoarea setat@ ca referin]@ pentru curentul motorului Bypass %n cazul unor probleme cu temperatura ambiental@ mare sau de alt@ natur@, apare necesitatea utiliz@rii unui contactor de by-pass pentru a minimiza pierderile de energie la vitez@ nominal@ (vezi Datele Tehnice). Folosind releul intern de tensiune nominal@ }i un contactor exterior, se poate ocoli softstarterul c$nd motorul ajunge la tura]ie nominal@. Contactorul de by-pass poate fi folosit }i dac@ oprirea lin@ este necesar@. %n mod normal, folosirea unui contactor de by-pass nu este necesar@ deoarece softstarterul este conceput pentru condi]ii de utilizare continu@, vezi Fig. 29, pag.33 pentru un exemplu de schem@. Not@! Dac@ se dore}te utilizarea func]iilor alarm@, func]iile extinse sau cele de vizulaizare, cele 2 transformatoare de curent trebuie montate ^n exterior dup@ cum este indicat ^n Fig. 44 }i Fig. 45, pag. 45. Pentru acest scop, este disponibil un cablu de extensie op]ional, cod No on o F F,on Bypass dezactivat Setare bypass Bypass activ. Programa]i releul K1 sau K2 corespunz@toare func]iei 2 pentru a controla contactorul de bypass, vezi meniurile 51/52. Aten]ie! Dac@ transformatoarele de curent nu sunt montate ca ^n Fig. 43, pag.44 }i! 6.2, pag.28, alarmele }i func]iile vizualizare nu vor func]iona. Nu uita]i s@ seta]i meniul 032 pe ON, altfel, va ap@rea alarma F12 }i la comanda stop, motorul se va opri liber. Pentru mai multe informa]ii vezi capitolul 6.2, pag. 28. Not@! Verifica]i dac@ motorul poate accelera sarcina la aplicarea ^nt@ririi de cuplu f@r@ a ap@rea probleme mecanice. 43

44 L1 L2 L3 N PE Q2 L1 L2 L3 PE PE K1 K2 K T1 T2 T3 PE start /stop T1 T2 T3 PE Pentru MSF-017 la MSF-250, vezi Fig F19 U V W PE M 3 ~ Fig. 43 exemplu de schem@ cu by-pass pentru MSF

45 SOFTSTARTER T1 T2 T3 Maro pentru terminalul 77 Maro pentru terminalul 77 P1 P2 P1 P2 Albastru pentru terminalul 75 Albastru pentru terminalul 76 U V W MOTOR Fig.44 Pozi]ionarea transormatoarelor de curent pentru MSF-017 la MSF-250. SOFTSTARTER 03-F56 T1 T2 T3 Maro pentru terminalul 77 Maro pentru terminalul 77 P1 P2 P1 P2 Albastru pentru terminalul 75 Albastru pentru terminalul 76 U V W MOTOR Fig. 45 Pozi]ionarea transormatoarelor de curent pentru MSF-310 la MSF F57 45

46 7.13 Controlul factorului de putere %n timpul continuu sarcina. %n cazurile de sau se poate factorul de putere. controlul factorului de putere (PFC) este activ, softstarterul reduce tensiunea pe motor pentru o sarcin@ mai mic@, astfel se reduce consumul de energie }i se ^mbun@t@]e}te gradul de eficien]@ al action@rii o F F on PFC activ. Releul corespunz@tor func]iei tensiune nominal@ nu lucreaz@. Not@! Dac@ PFC este folosit, nu se ^ndeplinesc normele EMC Func]ii de Fr$nare Sunt disponibile 2 metode de fr@nare pentru a fi aplicate dac@ rampele de oprire disponibile nu sunt suficiente. Fr@narea ^n c.c. dinamic@ Cre}terea cuplului de fr@nare prin reducerea vitezei. Fr$nare lin@ Asigur@ un cuplu mare la ^nceputul fr$n@rii, apoi cre}te cuplu prin reducerea vitezei. Pentru ambele metode MSF detecteaz@ blocarea motorului, astfel se evit@ rotirea motorului ^n direc]ie gre}it@. Fr@narea vectorial@ dinamic@ Face posibil@ oprirea motoarelor cu ^nc@rcare iner]iar@ mare, din apropierea vitezei sincrone. La 30% din viteza nominal@ se activeaz@ fr$narea ^n c.c. p$n@ c$nd motorul este oprit sau p$n@ la expirarea timpului de fr@nare setat (vezi meniul 34). Nu este necesar contactor suplimentar. Pentru protec]ie suplimentar@, softstarterul este prev@zut cu o intrare digital@ pentru monitorizarea opririi motorului, astfel la oprirea definitiv@ a motorului se va opri imediat tensiunea de ie}ire a softstarterului (vezi 7.19, pag.53). Fr$narea lin@,on PFC dezactivat. Setare PFC Pot fi oprite chiar }i ^nc@rc@rile cu iner]ie foarte mare. Fr$narea lin@ este inversarea controlat@ a sensului motorului, ^n acest timp MSF m@soar@ viteza din cursul fr$na@rii. Sunt necesare 2 contactoare ce pot fi plasate la intrarea/ie}irea softstarterului. La intrare, primul contactor este conectat la releul K1, fiind folosit }i pe post de contactor principal. La 30% din viteza nominal@ se activeaz@ fr$narea ^n c.c. p$n@ c$nd motorul este oprit sau p$n@ la expirarea timpului de fr@nare setat (vezi meniul 34). Pentru protec]ie suplimentar@, softstarterul este prev@zut cu o intrare digital@ pentru monitorizarea opririi motorului, astfel la oprirea definitiv@ a motorului se va opri imediat tensiunea de ie}ire a softstarterului (vezi 7.19, pag.53). Vezi Fig. 47 pentru urm@toarea secven]@ de setare: Oprirea lin@ este activ@ dac@ meniul 36=2 }i meniul 34 are un timp selectat. Meniul 51 }i 52 sunt setate automat la 5 }i 4 pentru func]ionarea corect@ a releelor K1 }i K2 (vezi 7.17, pag. 51). Releul K1 va fi folosit la comanda contactorului ce conecteaz@ MSF la re]ea sau la motor. Releul K2 este folosit la schimbarea succesiunii fazelor MSF conectat la re}ea sau la motor. La start K1 este activat }i conecteaz@ alimentarea, motorul porne}te. La stop, K1 se deschide }i deconecteaz@ alimentarea }i dup@ 1 sec. K2 conecteaz@ cealalt@ secven]@ de faze astfel se activeaz@ fr$narea motorului. Not@! Fr$narea lin@ folose}te ambele relee programabile. Pentru alte func]ii, vezi tabelul func]iilordin capitolul 7, pag. 35. Not@! Pentru mai multe porniri/opriri este recomandat@ folosirea intr@rii PTC. Aten]ie! Dac@ func]ia de fr$nare lin@ a fost selectat@ dup@ care este selectat@ func]ia! bypass, atunci releele K1 }i K2 r@m$n asignate func]iei fr$nare lin@. Astfel este necesar@schimbarea manual@ a func]iilor releelor din meniul pentru a le folosi la bypass (vezi 7.17, pag. 51 sau reseta]i set@rile anterioare la valorile implicite ^n meniul 199 (vezi 7.28, pag.63) }i selecta]i din nou func]ia bypass o F F,1 120 sec Timp de fr$nare Fr$nare dezactivat@ Timpul de fr$nare 46

47 For]@ fr$nare % din In Metoda de fr$nare Fig.46 Timp Fr$nare Fr$nare dinamic@ activ@ 2 Fr$nare u}oar@ activ@ L1 L2 L3 N PE Q1(fwd) Q2(rev) L1 L2 L3 PE PE 21 K K K T1 T2 T3 PE start/stop U V W PE M 3 ~ 03-F106 Fig. 47 Schem@ cu fr$nare u}oar@ 47

48 7.15 Func]iile }i Softstarterul este capabil func]ioneze la o perioad@ limitat@ de timp. Viteza redus@ va fi 14% din viteza nominal@ ^nainte }i 9% ^napoi. Urm@toarele func]ii sunt disponibile: Vitez@ redus@ controlat@ extern. Este folosit@ o intrare digital@ pentru func]ionare la vitez@ redus@ prin comenzi de start sau stop pentru un num@r prestabilit de pulsuri (fronturi) furnizate de un senzor extern (celul@ foto, microcontact, etc.). Vezi 7.19, pag.53 pentru detalii. Vitez@ redus@ pentru un timp prestabilit Viteza redus@ va fi activ@ dup@ o comand@ de stop pentru o perioad@ determinat@ de timp. Vezi 7.19, pag.53 pentru detalii. Vitez@ redus@ prin microp@}ire (JOG) Viteza redus@ poate fi activat@ cu tastele JOG, de la tastatur@ sau extern, printr-o intrare analogic@. Vezi 7.25, pag.61 pentru detalii Vitez@ redus@ controlat@ extern Cu aceste set@ri este posibil controlul printr-un semnal extern puls sau treapt@ at$ta timp c$t func]ia vitez@ redus@ este activ@ chiar dup@ ce comanda Start sau Stop sau ambele comenzi au fost date. Sunt implicate urm@toarele meniuri: Meniu Func]ia Vezi pag 57 Selec]ie intrare digital@ Pag Selec]ie puls Pag Cuplu vitez@ redus@ Pag Timp start vitez@ redus@ Pag Timp stop vitez@ redus@ Pag Fr$na c.c. la vitez@ redus@ Pag.49 Setarea se efectueaz@ astfel: 1. Selecta]i intrarea analogic@ pentru func]ionare la vitez@ redus@. Meniul 57=2. Vezi 7.19, pag.53. Vezi Fig.37, pag.41 pentru exemplu de schem@. 2. Selecta]i ^n meniul 38 (vezi , pag.49) timpul de vitez@ redus@ la start. Acest timp reprezint@ timpul maxim ^n care viteza redus@ este activ@ dup@ primirea comenzii de start, at$ta timp c$t semnalul extern nu este prezent 3. Selecta]i ^n meniul 39 (vezi , pag.49) timpul de vitez@ redus@ la stop. Acest timp reprezint@ timpul maxim ^n care viteza redus@ este activ@ dup@ primirea comenzii de stop, at$ta timp c$t semnalul extern nu este prezent 4. Selecta]i ^n meniul 57 (vezi 7.19, pag.53) num@rul de fronturi ignorate de intrarea analogic@ de vitez@ redus@, ^nainte de a se activa startul sau stopul la vitez@ redus@. Cuplul la vitez@ redus@ (meniul 37) }i fr$narea ^n c.c. la vitez@ redus@ (meniul 40) pot fi selectate dac@ este necesar. (vezi , pag.49). La dep@}irea num@rului de fronturi sau la expirarea timpului prescris, este efectuat un start ^n concordan]@ cu func]ia principal@ selectat@. La stop, motorul va ^ncetini (dac@ este setat) }i va fr$na ^n c.c. (dac@ este setat) ^nainte de regimul de vitez@ redus@ la stop. Regimul vitez@ redus@ va fi activ dac@ num@rul de fronturi pe intrarea analogic@ va fi mai mic dec$t valoarea setat@ ^n meniul 36 }i nu expir@ timpul stabilit. Dac@ num@rul de fronturi este mai mare sau timpul expir@, se va da comanda stop automat. %n Fig. 48, num@rul de fronturi selectat este 4. Este recomandat@ setarea fr$n@rii ^n c.c. (vezi 7.14, pag.46) ^nainte de a se activa viteza redus@ la stop ^n cazul unei ^nc@rc@ri cu iner]ie mare. Vezi Fig. 29, pag.33 pentru un exemplu de schem@. Fig. 48 Viteza redus@ controlat@ printr-un semnal extern Aceast@ func]ie auxiliar@ poate fi folosit@ ^mpreun@ cu majoritatea func]iilor principale (vezi 4.6, pag 19) Selecteaz@ cuplul la vitez@ redus@ Cuplu la vitez@ redus@ 48

49 Microviteza pentru un anumit interval de timp Este selectarea regimului de ^nainte de pornire }i oprire. Durata acestui regim este ^n meniurile 038 }i 039. Este setarea ^n c.c. (vezi 7.14 pag.46) pentru la oprire pentru sarcinile iner]iare mari. Func]ia de este ^n toate modurile de control local sau de la o F F, 1-60 sec Fig.49. Regim de microvitez@ Microvitez@ la pornire Microvitez@ inactiv@ 1-60 Setare timp microvitez@ o F F, 1-60 sec Microvitez@ la oprire Microvitez@ inactiv@ 1-60 Setare timp microvitez@ Func]ii de microp@}ire (Jog) Comenzile de Jog pot fi folosite pentru a permite motorului s@ func]ioneze ^n regim de microp@}ire c$t timp func]ia Jog este activ@. Comenzile de Jog pot fi activate astfel: -Tastelel de Jog Tastele Jog-^nainte }i Jog ^napoi de pe panoul de control. Tastele pot fi programate separat pentru fiecare func]ie. Vezi 7.25, pag.61 pentru mai multe instruc]iuni. -Comenzi externe de Jog Comenzile externe de Jog se dau prin intrarea digital@ 14. Numai o func]ie (^nainte/^napoi) poate fi programat@ pentru acea intrare digital@. Pentru mai multe detalii, vezi 7.19, pag Fr$nare ^n c.c. dup@ microvitez@ la oprire Fr$narea ^n c.c. dup@ microvitez@ la oprire este recomandat@ pentru sarcini iner]iare mari, pentru o oprire precis@. Este controlat suplimentar curentul de fr@nare ^n timp ce se efectueaz@ o fr$nare normal@ ^n c.c.(vezi , pag.49). Durata fr$n@rii ^n c.c. se poate selecta. Func]ia de fr$nare in c.c. nu este activ@ c$nd se folosesc tastele JOG }i JOG o F F, 1-60 on Fr$nare ^n c.c. la microvitez@ Fr$narea in c.c. la oprire dup@ microvitez@ inactiv@. Timpul de fr$nare in c.c.la oprire dup@ microvitez@.. Se pot selecta dac@ este necesar, parametrii de cuplu la microvitez@ (meniul 37) }i fr$narea ^n c.c. la microvitez@ (meniul 40, , pagina 49). 49

50 7.16 Setarea datelor motorului Pentru a avea acces la meniurile , este necesar@ setarea meniurilor 007 }i 008 pe on. Not@! Valorile implicite sunt pentru un motor standard cu 4 poli in concordan]@ cu curentul nominal }i puterea softstarterului. Soft-starterul va porni chiar dac@ datele nominale ale motorului actionat nu sunt introduse, dar nu va func]iona la parametrii optimi Factor putere nominal motor Tensiune nominal@ motor Frecven]@ nominal@ 400 V V 50Hz 50/60Hz Asigura]i-v@ c@ tensiunea nominal@ maxim@ a softstarterului corespunde cu tensiunea nominal@ a motorului Not@! Dup@ setarea acestor parametri, merge]i la parametrii 007 }i 008, care trebuie seta]i pe pentru a porni de la meniul Curent nominal motor Curent nominal soft-starter 25% - 150% din curentul nominal al soft-starterului in A Putere nominal@ motor Putere nominal@ soft-starter 25% - 300% din puterea nominal@ a soft-starterului in kw Tura]ie nominal@ motor Tura]ie implicit@ ^n rpm rpm 50

51 7.17 Releele programabile K1 }i K2 Soft-starterul este cu 3 relee auxiliare, dintre care K3 este folosit totdeauna ca releu de avarie. Celelalte relee, K1 }i K2 sunt programabile. Releele K1 }i K2 pot fi setate s@ se activeze la st@ri precum: Func]ionare, Tensiune nominal@ sau Prealarm@. Dac@ fr$narea ^n c.c. se folose}te, releul K2 va fi dedicat acestei func]ii ,2,3,4,5 Setare releu K1 1 K2 setat la Func]ionare 2 K2 setat la Tensiune nominal@ 3 K2 setat la Putere pre-alarm@ 4 K2 setat la Fr$nare u}oar@ 5 K2 setat la Softstarter pornit Aten]ie! Dac@ func]ia Fr@nare u}oar@ a fost! selectat@ ini]ial, dup@ care se selecteaz@ fuc]ia Bypass, releele ^ndeplinesc tot cerin]ele func]iei Fr$nare u}oar@. Este necesar@ schimbarea manual@ a set@rii releelor pentru func]ia Bypass (meniul 51-52), sau resetarea lor la valorile implicite in meniul 199 (vezi 7.28, pag.63) }i selectarea ulterioar@ a func]iei Bypass. Fig.50 Func]iile releelor Func]ionare }i Tensiune nominal@ la o secven]@ pornire/oprire Setare releu K1 1 1,2,3,4,5 1 K1 setat la Func]ionare 2 K1 setat la Tensiune nominal@ 3 K1 setat la Putere pre-alarm@ 4 Nu este setat 5 K1 setat la Softstarter pornit 51

52 7.18 Ie}iri analogice Soft-starterul poate furniza informa]ii despre curent tensiune }i putereprintr-o ie}ire pentru a fi folosite la ^nregistr@ri sau de un PLC. Ie}irea analogic@ se poate configura ^n 4 moduri diferite: 0-10V, 2-10V, 0-20mA sau 4-20mA. Pentru instalarea unui dispozitiv, proceda]i astfel: 1.Conecta]i dispozitivul la terminalele 19(+) }i 15(-). 4.Selecta]i marimea urm@rit@ ^n meniul Setare releu K ,2,3 1 Valoarea efectiv@ a curentului Interval implicit 0-5xIn 2 Tensiunea efectiv@, interval implicit 0-720V 3 Puterea la arbore, interval implicit 0-2xPn Fig.51 Cablare ie}ire analogic@ 2.Seta]i jumperul J2 de pe placa de baz@ la pozi]ia corespunz@toare tensiunii(u) sau curentului (I). Setare implicit@ este (U), tensiune. Vezi Fig.52, pag.52 }i Fig.24, pag Setarea amplific@rii ie}irii analogice meniul % Amplificare Ie}ire analogic@ 5-150% Fig.52 Setare semnal ie}ire curent sau tensiune. 3.Setarea parametrului din meniul o F F Ie}ire analogic@, 1,2 Ie}ire analogic@ inactiv@ 1 Ie}ire analogic@ setat@ la: 0-10V/0-20mA 2 Ie}ire analogic@ setat@ la: 0-10V/4-20mA 52

53 7.19 Selectarea digitale Intrarea poate fi ca intrare Aceasta este ^n meniul 57. Sunt 4 func]ii disponibile: - Senzor rotativ pentru func]ii de fr$n@. Vezi 7.14, pag.46 - Microvitez@ controlat@ extern. Vezi , pag.48 - Func]iile de microp@}ire (JOG) ^nainte }i ^napoi active. Vezi 7.25, pag.61. Fig.53 arat@ cum se fac set@rile intr@rii de curent }i tensiune cu jumperul J1 de pe placa de baz@. Setarea implicit@ pentru J1 este pentru control ^n tensiune. Not@! Func]ia de JOG, dac@ este folosit@, trebuie activat@, vezi 7.25, pag. 61. %n func]ie de setarea efectuat@ ^n meniul 57, meniul 58 este folosit pentru setarea num@rului de pulsuri ale semnalului digital. Pulsurile pot fi generate de un senzor extern (fotodiod@, microcontact, etc.) Pulsuri intrare digital@ Fig.53 Setarea J1 pentru control ^n curent sau tensiune Dac@ meniul 57=1 Un puls pozitiv sau negativ al intr@rii analogice furnizat de un senzor de rota]ie, va opri tensiunea de fr$nare. Dac@ meniul 57=2 Num@rul de pulsuri ce sunt ignorate de c@tre intrarea de microvitez@, ^nainte de execu]ia comenzii de pornire sau oprire cu microvitez@. Fig.54 arat@ o schem@ de utilizare a unei intr@ri analogice pe post de intrare digital@. Fig.54 Schema pentru comanda extern@ a unui regim de microvitez@ Not@! Dac@ func]ia principal@ de control analogic a fost setat@ (vezi 7.8, pag.41), intrarea analogic@ nu poate fi folosit@ ca intrare digital@. %n acest caz, meniul 57 este setat automat pe o F F Selectare intrare digital@,1-4 Nu este selectat 1 Senzor rotativ pentru fr$n@ 2 Func]ie de microvitez@ 3 JOG ^nainte 4 JOG ^napoi 53

54 7.20 Seturi de parametri Setarea parametrilor se poate efectua de la de externe, sau prin intermediul unei interfe]e seriale (op]ional). Peste 51 de parametri diferi]i pot fi seta]i ^n cadrul set de parametri Seturi parametri 1 0,1,2,3,4 0 Setul de parametri este selectat prin intermediul intr@rilor externe 15 }i 17 1,2,3,4 Selectarea setului de parametri 1-4 Fig. 56 Conectarea intr@rilor de comand@ externe Set parametri PS1 (16-18) PS2 (17-18) Deschis %nchis Deschis %nchis Deschis Deschis %nchis %nchis Fig.55 Ansamblul de parametri Dac@ parametrul iclus de meniul 061 este setat la 0 (selec]ie extern@), numai parametrii din meniul 006 (modul de control) }i 061 (Seturi parametri) pot fi schimba]i. Nu se pot efectua schimb@ri^n alte grupuri de parametri. Setarea parametrilor se poate efectua c$nd softstarterul este oprit sau func]ioneaz@ la tensiune nominal@. 54

55 7.21 Protec]ia motorului, suprasarcina (alarma F2) Soft-starterul posibilitatea semnalului PTC de la un motor, a semnalului de la protec]ia termic@ intern@ a motorului, sau a ambelor op]iuni ^npreun@ pentru protec]ia termic@ optim@ a motorului. Se vor detecta cu ambele metode suprasarcinile de scurt@ durat@ sau suprasarcinile mai lungi Protec]ia termic@ intern@ a motorului no n no o no,yes Intrarea PTC de la motor Intrarea PTC inactiv@ YES Intrarea PTC activ@: Conectarea terminalelor PTC 69 }i 70, vezi tabelul 12, pag.32 }i Fig.30, pag.34 Va apare alarma F2 ce poate fi resetat@ numai dup@ r@cirea motorului Not@! Alarma F2 va apare imediat dac@ terminalele sunt neconectate. Terminalele trebuie legate permanent la PTC, sau scurtcircuitate. Not@! Protec]ia termic@ intern@ va genera ^n continuare alarme dac@ nu este setat@ pe. Fig.57 Curba de ^nc@lzire,2-40 Protec]ia intern@ inactiv@ 2-40 Selectarea curbei termice: Fig.57 Verifica]i setarea curentului motorului din meniul 042 (vezi 7.16, pag.50) Daca curentul >100% alarma F2 activ@ Motorul trebuie r@cit ^nainte de reset Capacitatea termic@ folosit@ - Meniul 073, 7.21, pag.55 Not@! Dac@ se folose}te Bypass, transformatoarele de curent se plaseaz@ }i se conecteaz@ corect! Vezi fig.43, pag.44 Aten]ie! Capacitatea termic@ folosit@ se va! reseta la 0 la pierderea tensiunii de comand@. Aceasta presupune pornirea cu un model termic intern al unui motor rece, care ^n realitate poate fi supra$nc@lzit Capacitate termic@ utilizat@ % Capacitatea termic@ folosit@. Dac@ meniul 072 Protectia termic@ intern@ este setat pe, valoarea afi}at@ este cea corespunz@toare set@rii implicite (clasa 10) 55

56 0 7 4 no o F F, 1-99/or@ Limitare num@r de porniri pe or@ Limitarea dezactivat@ 1-99 Setarea limit@rii num@rului de porniri/or@.dac@ num@rul setat este dep@}it, apare alarma F Protec]ia aliment@rii principale %U n Alarm@ dezechilibru faze Se introduce limita in procente din tensiunea nominal@. Dezechilibrul maxim dintre faze este comparat cu valoarea setat@ o F F, sec Alarm@ rotor blocat Alarma blocare rotor dezactivat@ Alarma F5 apare la blocarea rotorului. Alarma este activ@ ^n timpul pornirii }i func]ion@rii o F F, 1-60 sec ^nt$rziere alarma dezechilibru faze Alarm@ dezechilibru faze inactiv@ 1-60 Seteaz@ timpul de ^nt$rziere pentru alarma dezechilibru faze F Alarm@ supratensiune %U n Se introduce limita % din tensiunea nominal@. Tensiunea maxim@ se compar@ cu valoarea setat@ o F F ^nt$rziere alarma supratensiune, 1-60 sec Alarm@ supratensiune inactiv@ 1-60 Seteaz@ timpul de ^nt$rziere pentru alarma supratensiune F9 56

57 0 8 5 o F F %U n Alarm@ tensiune minim@ Se introduce limita % din tensiunea nominal@. Tensiunea minim@ se compar@ cu valoarea setat@ o F F, 1-60 sec %nt$rziere alarm@ tensiune minim@ Alarm@ tensiune minim@ inactiv@ 1-60 Seteaz@ timpul de ^nt$rziere pentru alarma tensiune minim@ F Protec]ia aplica]iei (monitorizarea sarcinii) Monitorizarea sarcinii protec]ie ^ntre limite Monitorizarea sarcinii este realizat@ pe baza puterii la arborele motorului. Aceast@ func]ie permite protec]ia motorului }i a procesului condus. %n acest sens se pot selecta limite maxime }i minime de protec]ie. %n combina]ie cu func]ia pre-alarm@, vezi , pag.58, se asigur@ protec]ia optim@ a aplica]iei. Func]ia de auto setare a limitelor este disponibil@. Pentru a preveni apari]ia unor alarme se poate selecta un timp de ^nt$rziere la pornire (Fig.58, pag.60). Not@! Toate alarmele monitorizate sunt inactive ^n cursul rampei de oprire YES no n no, YES o Autosetarea inactiv@ Auto setare limite Autosetarea se activeaz@ la ap@sarea tastei ENTER Secven]a fazelor Puterea la arbore in procente - L123, L321 L123 este secven]a direct@ L321 este secven]a invers@ on o F F, on Alarm@ schimbare succesiune faze Schimbare succesiune inactiv@ Procedura de setare: -Se alimenteaz@ softstarterul. Secven]a fazelor este memorat@. -Se seteaz@ meniul 088 pe on -La orice schimbare a secven]eii fazelor va apare Alarma F % Puterea la arbore m@surat@ ^n procente din puterea nominal@ a motorului Not@! Systemul trebuie s@ func]ioneze la parametri nominali ^nainte de efectuarea unei autoset@ri. Puterea real@ este considerat@ 1.00xPreal. Limitele setate sunt: Limita max. putere alarm@ (092): 1.15xPreal. Limita max. putere pre-alarm@ (094): 1.10xPreal. Limita min. putere pre-alarm@ (096): 0.90xPreal. Limita min. putere alarm@ (098): 0.85xPreal. Dac@ func]ia auto-set s-a efectuat cu succes, mesajul Set este afi}at pentru 3 sec. Iar dac@ ceva a fost gre}it, mesajul no va fi afi}at. 57

58 sec sec Limitele maxime ale puterii la pornire ^n intervalul de tip setat, de la primirea comenzii de pornire, toate alarmele }i pre-alarmele sunt inactive %P n Limit@ max. putere alarm@ Se introduce limita ^n % din puterea nominal@ a motorului. Puterea actual@ ^n % poate fi citit@ ^n meniul 090. Dac@ puterea la arbore dep@}e}te limita selectat@, apare o alarm@ F6, dup@ timpul de ^nt$rziere setat. Func]ia Auto-set din meniul 089, afecteaz@ aceast@ limit@ chiar dac@ ^n meniul 093 alarma este setat@ la Pre-Alarma ^nainte de atingerea nivelului de alarm@ pentru o anumit@ m@rime, se poate introduce un nivel de prealarm@. Dac@ sarcina dep@}e}te limita impus@, va fi ^ndeplinit@ condi]ia de pre-alarm@. Aceasta nu este o alarm@ normal@. Nu va fi inserat@ ^n lista de alarme, nu va fi afi}at@ pe display }i nu va ^ntrerupe func]ionarea soft-starterului. O pre-alarm@ poate activa unul dintre releele programabile K1 sau K2. Pentru aceasta, trebuie selectat@ valoarea 3 ^n meniurile 051 sau 052 (vezi 7.17, pag.51). Se poate selecta un timp de ^nt$rziere (meniul 091) pentru a evita pre-alarmele nedorite la pornire. Not@! Starea de pre-alarm@ este totdeauna disponibil@ prin comunica]ia serial@ % Pn Puterea maxim@ limil@ pre-alarm@ Se introduce limita ^n % din puterea nominal@ a motorului. Puterea actual@ ^n % poate fi citit@ ^n meniul 090. Dac@ puterea la arbore dep@}e}te limita selectat@, apare o pre-alarm@ dup@ timpul de ^nt$rziere setat. Func]ia Auto-set din meniul 089, afecteaz@ aceast@ limit@ chiar dac@ ^n meniul 095 prealarma este setat@ la o F F ^nt$rzierea nivelului max. alarm@ o F F ^nt$rzierea nivelului max. pre-alarm@, sec., sec. Alarma este inactiv@ Pre-alarma este inactiv@ Seteaz@ timpul de ^nt$rziere a r@spunsului la mivelul maxim de alarm@ Seteaz@ timpul de ^nt$rziere a r@spunsului la mivelul maxim de prealarm@.. 58

59 Limit@ min. putere pre-alarm@ o F F ^nt$rzierea nivelului min. de-alarm@ %P n Se introduce limita ^n % din puterea nominal@ a motorului. Puterea actual@ ^n % poate fi citit@ ^n meniul 090. Dac@ puterea la arbore dep@}e}te limita selectat@, apare o pre-alarm@ dup@ timpul de ^nt$rziere setat. Func]ia Auto-set din meniul 089, afecteaz@ aceast@ limit@ chiar dac@ ^n meniul 097 pre-alarma este setat@ la., sec. Alarma minim@ este inactiv@ Seteaz@ timpul de ^nt$rziere a r@spunsului la mivelul minim de alarm@ o F F ^nt$rzierea nivelului min.r@spuns pre- alarm@, sec. Pre-alarma este inactiv@ Seteaz@ timpul de ^nt$rziere a r@spunsului la mivelul minim de pre-alarm@. Aceast@ pre-alarm@ este inactiv@ ^n timpul opririi Limit@ min. putere alarm@ %P n Se introduce limita ^n % din puterea nominal@ a motorului. Puterea actual@ ^n % poate fi citit@ ^n meniul 090. Dac@ puterea la arbore dep@}e}te limita selectat@, apare o alarm@ F7, dup@ timpul de ^nt$rziere setat. Func]ia Auto-set din meniul 089, afecteaz@ aceast@ limit@ chiar dac@ ^n meniul 099 alarma este setat@ la. 59

60 Fig.58 Monitorizarea 60

61 7.24 Anularea alarmelor F1 Pierderea mai multor faze Avariile mai scurte de 100 ms sunt ignorate. avaria ^ntre 100ms }i 2s, se opre}te temporar func]ionarea softstarterului }i se reporne}te a avaria. Pentru o avarie mai lung@ de 2 s, func]ionarea este ^ntrerupt@ definitiv, }i este afi}at@ o alarm@ F1. Pierderea unei faze %n timpul pornirii (acceler@rii), comportamentul softstarterului este ca cel descris ^n cazul pierderii mai multor faze. La func]ionare ^n regim nominal, comportamentul soft-starterului se poate selecta n o Func]ionare la pierderea unei faze 7.25 Microvitez@ cu JOG Regimul de microvitez@ este disponibil cu ajutorul tastelor JOG, prin intermediul terminalelor pl@cii de baz@ sau prin comunicare serial@. Func]ia JOG este ignorat@ c$nd softstarterul func]ioneaz@. Func]ia JOG trebuie activat@ pentru direc]ia ^nainte }i ^napoicu ajutorul meniurilor 103}i on o F F,on Activare JOG ^nainte Func]ia JOG ^nainte inactiv@ Func]ia JOG ^nainte activ@ no YES no no, YES Func]ionarea soft-starter ^ntrerupt@ Apare dup@ 2 s alarma F1 Func]ionarea soft-starter nu se ^ntrerupe. Apare alarma F4 Alarma F1 apare dup@ 2 s. Dac@ faza este reconectat@, alarma este resetat@ automat La func]ionarea ^n 2 faze dac@ se prime}te o comand@ de oprire, ma}ina se va opri liber on o F F,on Activare JOG ^napoi Func]ia JOG ^napoi inactiv@ Func]ia JOG ^napoi activ@ Func]ionare cu depa}irea limit@rii ^n curent F4 La func]ionarea soft starterului ^n modurile Curent limitat la pornire sau Ramp@ de tensiune cu curent limitat la pornire Iar timpul acordat limit@rii curentului este dep@}it, va apare o alarm@ cu comportament selectabil n o Func]ionare la expirarea limit@rii curentului Fig.59 Tastele JOG no no, YES no YES Func]ionarea soft-starter ^ntrerupt@ dac@ expir@ perioada de limitare a curentului. Alarma F4. Func]ionarea soft-starter nu se ^ntrerupe. Apare alarma F4. Curentul nu mai este controlat, pornirea se face ^n 6s. ramp@. Alarma se reseteaz@ cu tasta ENTER/RESET su cu comanda de oprire. 61

62 7.26 Meniu revenire func]ie posibilitatea unui meniu din sistem, la care, vizualizarea altor meniuri, se automat. Revenirea la meniul selectat se va face ^n 60sec. ^n acest interval nu se nici o tast@. Numai mesajele de alarm@ (F1-F`16) au prioritate fa]@ de meniul ,1 0 Paritatea o F F, Meniu revenire automat@ Prin ap@sarea tastelor + / - se alege meniul dorit Op]iuni comunicare, parametri asocia]i Urm@torii parametri trebuie seta]i: - Adresa comunica]ie - Rata Baud - Paritatea - Comporlament la pierderea leg@turii Setarea comunica]iei se face ^n mod de control local. Vezi 7.2, pag Adresa comunica]ie Acest parametru va selecta adresa respectiv@ Acest parametru va selecta paritatea. 0 F@r@ paritate 1 Par Alarm@ ^ntrerupere comunica]ie Dac@ nu se poate stabili comunica]ia, sau exist@ o ^ntrerupere, soft-starterul va considera comunica]ia ^ntrerpt@ dup@ 15 sec. }i va ac]iona ^n mosul ales: 1.Continu@ f@r@ interven]ie 2.Se opre}te }i apare o alarm@ dup@ 15 sec. 3.Continu@ }i apare o alarm@ dup@ 15 sec. Dac@ apare o alarm@, aceasta este resetat@ automat dac@ se restabile}te comunica]ia. Alarma se poate reseta }i de la tastatur@ , 1, 2 1 Paritatea Acest parametru controleaz@ comportamentul softstarterului la ^ntreruperea comunica]iei seriale. Func]ioneaz@ ^n continuare f@r@ alarm@ 1 Se opre}te }i apare alarm@ 2 Func]ioneaz@ ^n continuare }i apare alarm@ Rata de Baud , 4.8, 9.6, 19.2, 38.4 kbaud Acest parametru va selecta rata de Baud 62

63 7.28 Resetare la implicite resetarea la valorile implicite: -To]i parametrii revin la implicite -Se va afi}a meniul 001 -Lista de alarme, puterea }i timpul de func]ionare nu se vor reseta n o Resetare la set@rile implicite V Tensiunea efectiv@ Valoarea efectiv@ a tensiunii de alimentare no no no, YES Nu se reseteaz@ Puterea la arbore YES Reseteaz@ toate func]iile la valorile implicite, inclusiv cele 4 seturi de parametri Not@! Resetarea ^n timpul func]ion@rii nu este permis@ kW Va afi}a valori negative ^n regim de generator 7.29 Func]ia vizualizare Generalit@]i Soft-starterul include posibilitatea vizualiz@rii mai multor marimi de proces, alte aparate de m@sur@ auxiliare nu sunt necesare Factor de putere M@rimile m@surate Valoarea efectiv@ a curentului pe fiecare faz@ Valoarea efectiv@ a tensiunii pe fiecare faz@ Puterea la arbore/cuplul kw/nm Factorul de putere Puterea consumat@ ^n kwh Timpul de func]ionare in ore Vizualizarea m@rimilor m@surate Dup@ setarea datelor motorului se seteaz@ meniul 008 pe, dup@ care meniul 201 va fi afi}at automat Afi}eaz@ factorul de putere Puterea total@ consumat@ Curent efectiv MWh Afi}eaz@ puterea total@ consumat@ A Valoarea efectiv@ a curentului la motor 63

64 2 0 6 n o Resetare a puterii consumate Curent efectiv pe faza L2 no no no, YES Nu se reseteaz@ A Valoarea efectiv@ a curentului pe faza L2 YES Reseteaz@ puterea consumat@ din meniul 205 la Cuplul la arbore A Curent efectiv pe faza L Nm Valoarea efectiv@ a curentului pe faza L3 Valoare negativ@ ^n regim de generator Timp func]ionare V Tensiunea alimentare L1-L2 - ore Timpul de func]ionare este calculat c$nd soft-starterul este ^n mod RUN. Dup@ 9999 ore, se vor afi}a 2 valori astfel: DE exemplu:12467 ore, va ar@ta: 1...1sec sec Curent efectiv pe faza L1 Valoarea tensiunii de alimentare L1-L V Valoarea tensiunii de alimentare L1-L3 0 Tensiunea alimentare L1-L A Valoarea efectiv@ a curentului pe faza L V Tensiunea alimentare L2-L3 Valoarea tensiunii de alimentare L2-L3 64

65 7.30 Blocare Tastatura se poate bloca pentru a limita accesul la seturile de parametri a persoanelor neautorizate. Aceasta se tealizeaz@ prin ap@sarea simultan@ a tastelor ENTER }i NEXT pentru >2sec. Dup@ care va apare mesajul -Loc. Pentru a debloca tastatura, se apas@ aceea}i combina]ie de taste pentru >2 sec. }i mesajul unlo va apare. Dac@ tastatura este blocat@ se pot vizualiza meniurile }i parametrii dar nu sunt permise modific@ri. La ^ncercarea modific@rii unui parametru cu tastatura blocat@, va apare mesajul -Loc. Starea tastaturii este eviden]iat@ de meniul n o Tastatur@ blocat@ no no, YES no YES Tastatura nu este blocat@ Tastatura este blocat@ 7.31 Lista alarme Lista cu alarme este generat@ automat. Sunt incluse ^n list@ ultimele 15 alarme (F1-F16). Lista se poate folosi la determinarea cauzelor ce au dus la o avarie. Navigarea ^n list@ se efectueaz@ cu ajutorul tastelor NEXT sau PREV F 1 Alarma - F1-F16 Vizualizare alarma 65

66 8. Protec]ii }i alarme Soft-starterul este echipat cu un sistem de protec]ie pentru ansamblul soft-starter motor. Pot interveni trei tipuri de alarme: Categoria 1 Alarme ce opresc motorul, }i au nevoie de o comand@ de reset separat@ ^nainte de a accepta comanda de start. Categoria 2 Alarme ce opresc motorul }i accept@ comanda start. Categoria 3 Alarme care nu opresc motorul Alarme f@r@ oprire Soft-starterul va continua s@ func]ioneze la apari]ia unei alarme de acest tip. %n func]ie de tipul de alarm@, se pot ^nt$lni compoprtamente specifice (vezi remarcile din 8.2, pag.67). - Resetare automat@ dup@ ce cauza care a creeat alarma a disp@rut - Resetare automat@ la primirea comenzii stop - Resetare manual@ ^n timpul func]ion@rii Dup@ ce intervine resetarea, releul de alarm@ K3 K3 se va dezactiva o dat@ cu dispari}ia alarmei de pe display }i revenirea la meniul anterior. Toate alarmele, cu excep]ia pre-alarmelor, vor activa ie}irea de releu K3, vor afi}a num@rul carespunz@tor alarmei cu ro}u pe display, }i vor fi automat ^nregistrate ^n lista de alarme. At$ta timp c$t alarma este activ@, nu se va afi}a altceva pe display. Ie}irea de releu K3 poate fi folosit@ ^n circuitul de comand@ pentru ac]iuni necesare la apari]ia unei alarme. Dac@ mai multe alarme sunt active, numai ultima va fi afi}at@. 8.1 Descriere alarme Alarme cu oprire }i resetare Soft-starterul se opre}te pentru aceast@ categorie de alarme. Este necesar@ resetarea separat@ ^nainte de a accepta o nou@ comand@ de start. Resetarea este posibil@ prin ap@sarea, la alegere a tastei ENTER/RESET, indiferent de modul de control. Resetarea mai este posibil@ }i prin intermediul interfe]ei seriale. Resetarea este acceptat@ c$nd aceasta nu mai este afi}at@ pe display. Dup@ resetare, ie}irea de releu K3 este dezactivat@ o dat@ cu dispari}ia alarmei de pe display }i revenirea la meniul anterior. Dup@ efectuarea reset@rii, sistemul este preg@tit pentru o nou@ comand@ de start Alarme cu oprire }i comand@ pornire Soft-starterul se opre}te pentru aceast@ categorie de alarme. Se poate efectua restart direct, ^n acela}i timp releul de alarm@ K3 se va dezactiva o dat@ cu dispari}ia alarmei de pe display }i revenirea la meniul anterior. Este posibil@ resetarea alarmei ca pentru alarmele de categoria 1, dac@ nu se cere un start ^n acela}i timp. 66

67 8.2 Alarme Vedere de ansamblu Indica]ie Display F1 F2 Func]ie protec]ie Categoria alarmei Observa]ii alimentare Protec]ie motor Cat.3 Cat.2 Cat.1 F3 Start motor Cat.1 F4 Nu s-a atins viteza max. la curntul limitat }i ^n timpul setat meniul 102 = no Cat.2 Dac@ meniul 102 = YES Cat.3 Avaria apare la lips@ faz@ la func]ionare la tensiune nominal@dac@ meniul 101=YES. Dac@ tensiunea revine este efectuat un reset automat Lips@ mai multe faze, sau lips@ faz@ c@nd nu a fost atins@ tensiunea nominal@ sau meniul 101=no Dac@ meniul 071=YES, astepta]i r@cirea motorului Dac@ meniul 071=no, modelul intern al motorului furnizeaz@ informa]ia eronat Dac@ motorul nu este r@cit suficient, nu se va accepta resetarea. Nu s-a atins limitarea curentului la pornire Dup@ expirarea timpului de start,, o ramp@ de 6 sec. Este folosit@ pentru atingerea regimului nominal de func]ionare. Alarma trebuie resetat@ manual sau printr-o comand@ de oprire F5 Rotor blocat Cat.1 Protec]ia motorului }i/sau ma}inii F6 Limit@ maxim@ putere dep@}it@ Cat.1 Protec]ia ma}inii F7 Sub linita minim@ putere Cat.1 Protec]ia ma}inii F8 Tensiune dezechilibrat@ Cat.2 Protec]ia motorului F9 Supratensiune Cat.2 Protec]ia motorului F10 Tensiune minimal@ Cat.2 Protec]ia motorului F11 Nr. porniri/or@ dep@}it Cat.2 Protec]ia motorului }i/sau ma}inii F12 Tiristor scurtcircuitat Cat.3 La primirea comenzii de oprire, soft-starterul nu efectueaz@ soft-stop, apare o avarie ce se poate reseta, nu se mai poate efectua soft-start, numai conectare direct@ la re]ea. Unul sau mai multe tiristoare distruse. F13 Tiristor ^ntrerupt Cat.1 Unul sau mai multe tiristoare distruse F14 Trminal motor ^ntrerupt Cat.1 Motor conectat incorect Dac@ meniul 114=1 %ntreruperea comunica]iei seriale va opri func]ionarea. Cat.2 Poate fi utilizat@ tastatura pentru comenzi. Comunica]ie serial@ F15 %ntreruperea comunica]iei seriale nu va opri ^ntrerupt@ Dac@ meniul 114=2 func]ionarea. Comanda de stop se poate da de la Cat.3 tastatur@ F16 Schimbare succesiune faze Cat.1 Succesiune faze incorect@ la alimentarea principal@ 67

68 9. Identificarea defectelor 9.1 Avarie, }i solu]ie Constatare Avaria Cauza Solu]ia Ecranul nu este - Lips@ tensiune comand@ Conecta]i tensiunea de comand@ luminos Motorul nu porne}te F1 Siguran]@ fuzibil@ defect@ Schimba]i siguran]a Lips@ tensiune alimentare Alimenta]i soft-starterul F2 Conexiunea PTC Setare curent nominal incorect@ (meniul 042) Verifica]i intrarea PTC Schimba]i clasa de protec]ie (meniul 072) R@cire motor }i reset soft-starter F3 F4 F5 Temperatura ambiental@ prea mare, Soft-starter suprasolicitat Posibil ventilator ars Parametrii limitare curent nu se potrivesc cu sarcina }i motorul Corp str@in ^n motor/ma]in@ Distrugere rulmen]i Verificare ventilator }i dimensiunile cofretului metalic Cur@]are aripioare radiator Cre}terea timpului de start }i/sau a nivelului de limitare a curentului Verificare lag@re motor/ma}in@ M@rire timp ^nt$rziere alarm@ (meniu 075) F6 Suprasarcin@ Verificare ma}in@. M@rire timp ^nt$rziere alarm@ (meniu 093) F7 Sarcin@ minimal@ Verificare ma}in@. M@rire timp ^nt$rziere alarm@ (meniu 099) F8 Dezechiliblru tensiune Verificare tensiune alimentare alimentare F9 Dezechiliblru tensiune Verificare tensiune alimentare alimentare F10 Dezechiliblru tensiune Verificare tensiune alimentare alimentare F11 Dep@}ire num@r porniri/or@ setat de meniul 074 Se ^ncearc@ o nou@ pornire. Se cre}te num@rul de porniri/or@ (meniul 074) F13 Tiristor ars Se ^ncearc@ un reset }i un restart. Daca apare aceea}i alarm@, contacta]i furnizorul soft-starterului F14 Contact, cablu sau ^nf@}urare a motorului ^ntrerupt@ Dac@ ^ntreruperea nu este g@sit@, se reseteaz@ alarma, se verific@ lista de alarme. Dac@ apare F12 tiristor ars. Dac@ dup@ restart apare imediat F 14, contacta]i furnizorul soft-starterului. F15 Comunica]ie serial@ ^ntrerupt@ Dac@ ^ntreruperea nu este g@sit@, se reseteaz@. Dac@ leg@tura nu se restabile}te, se verific@ meniurile 111, 112, 113. Dac@ avaria nu este g@sit@, motorul se porne}te de la tastatur@. F16 Inversare succesiune faze Inversare faze L2 cu L Posibil@ comand@ start de la sursa de comand@ incorect@. Comanda de pornire trebuie s@ se dea de la sursa corect@. -Loc Tastatur@ blocat@ Se deblocheaz@ tastatura prin ap@sarea simultan@ a tastelor Sistemul pare blocat de o alarm@ F2 Terminale PTC deschise Motor supra^nc@lzit Dac@ protec]ia intern@ este folosit@, r@cirea modelului intern dureaz@ mai mult Terminalele PTC se vor scurtcircuita dac@ nu sunt folosite. A}tepta]i un OK dat de PTC. Trebuie a}teptat@ r@cirea modelului intern. Se ^ncearc@ o resetare ulterioar@. F3 Temperatura mediului ambient prea mare. Posibil ventilator avariat Verifica]i cablurile conectate la terminalele 073, 074, 071 }i 072. MSF-017 MSF-145 trebuie s@ aib@ terminalele 071 }i 072 scurtcircuitate. Verifica]i func]ionarea ventilatorului. 68

69 Constatare Avaria Cauza Solu]ia F1 Pierdere Poate Motorul dar este o avarie Motorul }ocuri ^n func]ionare F4 F12 Parametrii limitare curent nu se potrivesc cu sarcina }i motorul Posibil tiristor ars Contactorul de bypass este utilizat, dar meniul 032 nu este setat pe on Verificare siguran]e / tensiune alimentare. Deselecta]i func]ionarea cu o faza lips@, meniul 101 dac@ se dore}te oprirea la lips@ faz@ Cre}terea timpului de start }i/sau a nivelului de limitare a curentului La primirea comenzii stop, motorul este lasat liber. Se ^ncearc@ un reset }i un restart. Dac@ dup@ restart apare imediat F 14, contacta]i furnizorul soft-starterului Se seteaz@ meniul 032 Bypass pe on F15 Comunica]ie serial@ ^ntrerupt@ Dac@ ^ntreruperea nu este g@sit@, se reseteaz@. Dac@ leg@tura nu se restabile}te, se verific@ meniurile 111, 112, 113. Dac@ avaria nu este g@sit@, motorul se porne}te de la tastatur@. Motorul atinge viteza nominal@ dar prezint@ }ocuri ^n func]ionare Dac@ sunt selectate modurile de control Cuplu sau Pomp@ trebuie introduse datele motorului ^n sistem Timp pornire prea scurt Tensiune start setat@ incorect Motor prea mic pentru curentul nominal al soft-starterului Motor prea mare ca sarcin@ pentru soft-starter Tensiune start setat@ incorect Se introduc datele nominale ale motorului ^n meniurile Se selecteaz@ caracteristica de ^nc@rcare corect@ (meniul 025), parametrii cuplului (meniu ) Se m@re}te timpul de pornire Reglarea tensiunii de pornire Se alege un soft-starter model mai mic Se alege un soft-starter model mai mare Reglare ramp@ porire Selectare regim limitare curent la pornire Timp de pornire / Rampa timp setata incorect Reglare rampa timp pornire oprire prea lung Motor prea mare/mic ^n raport Schimbarea motorului. Alegerea unuii cu ^nc@rcarea motor potrivit Func]ia de Nu apare nici o trebuie introduse corect datele Se introduc datele nominale ale motorului monitorizare nu alarm@ sau prealarm@ motorului. Niveluri de alarm@ ^n meniurile Se regleaz@ nivelul func]ioneaz@ incorecte alarmelor din meniurile Alarme inexplicabile F5,F6,F7,F8,F9,F10 Timp ^nt$rziere alarme scurt Prelungire timp r@spuns alarme ^n meniurile 075, 082, 084, 086,093 {i 099 Parametrii introdu}i ---- Numai unul dintre modurile Deselecta]i modul anterior, la selectarea nu sunt accepta]i principale este selectabil unui nou mod de afi}are (meniurile ) Dac@ meniul 061 este setat 0 sistemul este ^n mod de control de la distan]@ Setare parametri in timpul regimurilor tranzitorii nepermis@ %n modul de comand@ serial, nu se pot modifica parametrii de la tastatur@ Sunt meniuri care con]in numai informa]ii nemodificabile Selecta]i o valoare ^ntre 1-4 pentru meniul 061 pentru a avea posibilitatea de a schimba orice parametru Setarea parametrilor este permis@ c$nd soft-starterul este complet oprit sau atunci c$nd func]ioneaz@ la parametri nominali Modificarea parametrilor este permis@ numai de la sursa de comand@ activ@ Informa]iile despre sistem nu se pot modifica -Loc Tastatur@ blocat@ SE deblocheaz@ tastatura prin ap@sarea simultan@ a tastelor NEXT }i ENTER pentru cel pu]in 3 sec. 69

70 10. %ntre]inere %n general, soft-starterul nu ^ntre]inere. Sunt totu}i aspecte ce trebuie verificate periodic. %n special praful de pe radiator va fi ^n mod periodic. Aten]ie! Nu atinge]i metalice interne ale soft-starterului, c$nd acesta este alimentat cu tensiunea sau cu tensiunea de %ntre]inerea Se periodic: - sl@birea }uruburilor din cauza vibra]iilor - str$ngerea leg@turilor de for]@ }i de comand@ - depunerea prafului pe placa de comand@, tiristoare, radiator. Praful se ^nl@tur@ cu aer comprimat dac@ este necesar. - Semne de supra^nc@lzire a componentelor (schimbarea culorii, oxidare). Verifica]i temperatura echipamentului }i a ambientului - Func]ionarea ventilatorului La parametri nominali La apari]ia unei avarii ce nu se poate repara se folose}te tabelul din capitolul 9, pag

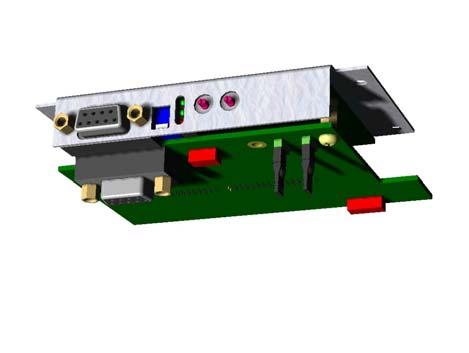

71 11. Accesorii accesorii sunt disponibile. Pentru informa]ii mai detaliate, contacta]i furnizorul echipamentului Comunica]ia Pentru comunica]ia este disponibil un modul de comunica]ie cu RS232/RS485, de Panoul de control deta}abil op]iune este pentru a muta panoul de control de pe partea frontal@ a softstarterului pe u}a cabinetului / cofretului ce include sistemul. Distan]a maxim@ dintre soft-starter }i panoul de control este de max. 3m. Sunt disponibile dou@ versiuni constructive, una asamblat@ la produc@tor ( ) }i una ce ofer@ posibilitatea asambl@rii ulterioare ( ). Fig.60 Modul op]ional RS232/RS Comunica]ia field bus Pentru urm@toarele tipuri de bus sunt disponibile module de comunica]ie: - PROFIBUS DP num@r comand@: Device NET num@r comand@: LONWORKS num@r comand@: FIP IO num@r comand@: INTERBUS-S num@r comand@: Fiecare modul se folose}te pentru sistemul men]ionat. Modulul este livrat ^mpreun@ cu manualul de utilizare cu toate detaliile legate de setare }i programare. Fig.62. Exemplu de panou de control extern dup@ ce a fost montat Cablurile suplimentare pentru transformatoarele de curent Pentru conectarea transformatoarelor de curent externe c$nd se folose}te func]ia bypass, este disponibil un kit de extensie, num@r de comand@ Fig.61 Modul PROFIBUS 71
