Aparate de măsurat. Măsurări electronice Rezumatul cursului 2. MEE - prof. dr. ing. Ioan D. Oltean 1
|
|
- Σεμέλη Παπαϊωάννου
- 6 χρόνια πριν
- Προβολές:
Transcript
1 Aparate de măsurat Măsurări electronice Rezumatul cursului 2 MEE - prof. dr. ing. Ioan D. Oltean 1
2 1. Aparate cu instrument magnetoelectric 2. Ampermetre şi voltmetre 3. Ohmetre cu instrument magnetoelectric MEE - prof. dr. ing. Ioan D. Oltean 2

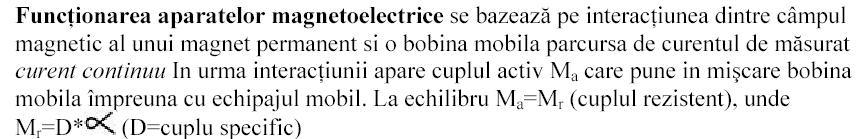

3 1. Aparate magnetolectrice MEE - prof. dr. ing. Ioan D. Oltean 3
4 Clasa de precizie reflecta un ansamblu de caracteristici metrologice. La aparatele la care se normează eroarea relativă sau eroarea raportată clasa de precizie este numeric egală cu eroarea relativă sau raportată maximă admisă. c X X ad n 100 [%] MEE - prof. dr. ing. Ioan D. Oltean 4
5 Caracteristicile instrumentului magnetoelectric Deviatia: α=k I, rezulta scara liniara Sensibilitatea ridicata (camp magnetic intern) ; (ma, µa) MEE - prof. dr. ing. Ioan D. Oltean 5
6 Sensibilitatea Sensibilitatea este o caracteristica de transfer a aparatului si reprezintă variaţia mărimii de ieşire în funcţie de marimea de intrare: Pentru aparatele de măsurat cu scara liniară sensibilitatea este constantă.. Inversul sensibilităţii corespunde constantei aparatului. MEE - prof. dr. ing. Ioan D. Oltean 6
7 Game de măsurare Intervalul de masurare (Xmin, Xmax) este intervalul între valoarea minimă Xmin şi valoarea maximă Xmax măsurabile Intervalul de masurare poate fi împartit în game de masurare. MEE - prof. dr. ing. Ioan D. Oltean 7
8 Constanta de scară a aparatului Constanta k serveşte la determinarea valorii mărimii măsurate. Se determina prin raportarea domeniului nominal la numarul de diviziuni. Se exprimă, de exemplu, în: volţi/div., amperi/div., ohmi/div. etc. 1. Un ampermetru are domeniul nominal In =250 ma, iar scara sa gradată are 50 diviziuni. Constanta ka aparatului este: ka =250 ma/50 div = 5 ma/div. Valoarea măsurată: I k A 2. Acul unui voltmetru are o deviatie α=20 diviziuni, iar constanta voltmetrului Kv = 2 V/div. Valoarea măsurată este: U=2 V/div 20 div = 40 V. MEE - prof. dr. ing. Ioan D. Oltean 8
9 Exemplu Clasa de precizie serveşte la determinarea erorii absolute tolerate, cu relaţia: Xad =clasa de precizie/100 domeniul de măsurare, Un voltmetru analogic cu ac indicator are domeniul de 250 V şi clasa de precizie c=1. Valoarea măsurată este U=220V. Să se indice incertitudinea măsurării (valoarea corectată a tensiunii măsurate). Eroarea absolută tolerată la măsurarea tensiunii de 220 V este: U=1/ V = 2,5 V. Incertitudinea măsurării (valoarea corectată a tensiunii măsurate): U c U U ( 220 2,5) V MEE - prof. dr. ing. Ioan D. Oltean 9
10 2. Voltmetre şi ampermetre magnetoelectrice (ME) de c.c. MEE - prof. dr. ing. Ioan D. Oltean 10
11 (ma, µa) (ma, µa) MEE - prof. dr. ing. Ioan D. Oltean 11
12 MEE - prof. dr. ing. Ioan D. Oltean 12
13 2.1. Extinderea domeniului de măsură la ampermetru ma Ra MEE - prof. dr. ing. Ioan D. Oltean 13
14 Exemplu Să se calculeze rezistenţa şuntului necesar extinderii domeniului de măsură al miliampermetrului având următoarele caracteristici: I0=1 ma; ra=100 pentru a măsura I= 6A. Rezolvare: R s Ra n ,0166 MEE - prof. dr. ing. Ioan D. Oltean 14
15 Ampermetru de curent continuu cu unul sau mai multe domenii de măsură MEE - prof. dr. ing. Ioan D. Oltean 15
16 2.2. Extinderea domeniului de măsură la voltmetre MEE - prof. dr. ing. Ioan D. Oltean 16
17 MEE - prof. dr. ing. Ioan D. Oltean 17
18 Voltmetru de tensiune continuă cu unul sau mai multe domenii de măsură m U U 0 R ad r( m 1) MEE - prof. dr. ing. Ioan D. Oltean 18
19 A-V (Avometru) MEE - prof. dr. ing. Ioan D. Oltean 19
20 Exemplu Să se calculeze rezistenţa adiţională necesară extinderii domeniului de măsură al miliampermetrului având următoarele caracteristici: I0=0,1 ma; r=100 pentru a măsura U= 150 V. Rezolvare: R ad R ad r( m 1) 1499,9 r ( U ri 1) k 1,499M ( ) 1499, MEE - prof. dr. ing. Ioan D. Oltean 20
21 2.3. Voltmetre şi ampermetre de curent alternativ cu instrument magnetoelectric ma Imed MEE - prof. dr. ing. Ioan D. Oltean 21
22 Dioda Instrument ME Ra Instrument ME Dioda a.c U a.c. MEE - prof. dr. ing. Ioan D. Oltean 22
23 MEE - prof. dr. ing. Ioan D. Oltean 23
24 V şi A cu redresor MEE - prof. dr. ing. Ioan D. Oltean 24
25 3. Ohmetre cu instrument magnetoelectric R x U I I U R x Rx MEE - prof. dr. ing. Ioan D. Oltean 25
26 Ohmetre cu instrument magnetoelectric Principiul ohmetrului: I=f(Rx) MEE - prof. dr. ing. Ioan D. Oltean 26
27 a) Ohmetru serie I=f(Rx) Scara gradată Prima operaţie, înainte de efectuarea măsurării, o constituie calibrarea: se ajustează rezistenţa Re MEE - prof. dr. ing. Ioan D. Oltean 27
28 Modificarea domeniului de măsură la ohmetru serie Måsurarea cu exactitate maximå a rezistenţelor se efectueazå la mijlocul scårii gradate (situaţie specificå ohmmetrului serie), de aceea se alege, cu ajutorul comutatorului, gama cea mai potrivitå a aparatului pentru fiecare măsurare MEE - prof. dr. ing. Ioan D. Oltean 28
29 b) Ohmetru paralel Scara gradată Ohmmetrul paralel este utilizat pentru măsurarea rezistentelor mici. MEE - prof. dr. ing. Ioan D. Oltean 29
30 Aplicaţii 1. Să se indice cum se poate utiliza un miliampermetru magnetoelectric cu r=100 Ω, I0=1mA pentru măsurarea tensiunii U=200 V şi a curentului I=1A. Să se deseneze schema şi să se calculeze rezistenţele necesare extinderii domeniului de măsură. 2. Cu un voltmetru cu clasa de precizie c=2,5 şi domeniul nominal Un=250 V se măsoară o tensiune şi se citeşte valoarea U=150 V. Să se limitele calculeze (abaterea) în care se încadrează valoarea măsurată. Valoarea corectată: U c 150 6, 25V MEE - prof. dr. ing. Ioan D. Oltean 30
