1 Πρωτότυπες οδηγίες λειτουργίας Αριθμός εγγράφου: _03_el Μετωπικός μηχανισμός κοπτήρων Από αριθμό μηχανής:

2 Συνεργάτης Maschinenfabrik Bernard Krone GmbH & Co. KG Heinrich-Krone-Straße Spelle Γερμανία Τηλέφωνο, κεντρικά + 49 (0) 59 77/935-0 Φαξ, κεντρικά + 49 (0) 59 77/ Φαξ, αποθήκη ανταλλακτικών + 49 (0) 59 77/ εσωτερικού Φαξ, αποθήκη ανταλλακτικών + 49 (0) 59 77/ εξαγωγής Internet Στοιχεία για ερωτήσεις και παραγγελίες Έτος Αρ. μηχανής Τύπος Στοιχεία επικοινωνίας του εμπορικού αντιπροσώπου σας 2 Πρωτότυπες οδηγίες λειτουργίας _03_el

3 Πίνακας περιεχομένων 1 Για το παρόν έγγραφο Ισχύς Μεταγενέστερη παραγγελία Συνοδευτικά έγγραφα Σε ποιους χρήστες απευθύνεται αυτό το έγγραφο Πώς να χρησιμοποιήσετε αυτό το έγγραφο Ευρετήρια και παραπομπές Στοιχεία κατεύθυνσης Όρος "Μηχανή" Εικόνες Περιεχόμενο του εγγράφου Μέσα απεικόνισης Πίνακας μετατροπών Ασφάλεια Προδιαγραφόμενη χρήση Ωφέλιμη διάρκεια ζωής της μηχανής Βασικές υποδείξεις ασφαλείας Επεξήγηση των οδηγιών λειτουργίας Εξειδίκευση προσωπικού Παιδιά σε κίνδυνο Σύνδεση μηχανής Κατασκευαστικές τροποποιήσεις στη μηχανή Πρόσθετος εξοπλισμός και ανταλλακτικά Θέσεις εργασίας στη μηχανή Ασφάλεια κατά τη λειτουργία: Άψογη κατάσταση σύμφωνα με τις τεχνικές προδιαγραφές Περιοχές κινδύνου Διατήρηση λειτουργικής ικανότητας των μηχανισμών προστασίας Ατομικός προστατευτικός εξοπλισμός Σημάνσεις ασφάλειας στη μηχανή Οδική ασφάλεια Ασφαλής στάθμευση μηχανής Υλικά λειτουργίας Κίνδυνοι από το περιβάλλον χρήσης Πηγές κινδύνου στη μηχανή Κίνδυνοι από συγκεκριμένες ενέργειες: Εκτέλεση εργασιών στη μηχανή Συμπεριφορά σε επικίνδυνες καταστάσεις και ατυχήματα Ενέργειες ρουτίνας για την ασφάλεια Ακινητοποίηση και ασφάλιση της μηχανής Ασφάλιση ανυψωμένης μηχανής και ανυψωμένων εξαρτημάτων μηχανής έναντι κατεβάσματος Έλεγχος στάθμης λαδιού και αλλαγή λαδιού και στοιχείου φίλτρου με ασφάλεια Αυτοκόλλητα ασφαλείας στη μηχανή Περιγραφή μηχανής Συνοπτική παρουσίαση της μηχανής Σήμανση Ενδιάμεσος αρθρωτός άξονας Τεχνικά στοιχεία Υλικά λειτουργίας Στοιχεία χειρισμού και ενδείξεων Υδραυλικές μονάδες ελέγχου του τρακτέρ Πρώτη θέση σε λειτουργία Λίστα ελέγχου για την πρώτη θέση σε λειτουργία Προετοιμασία χορτοκοπτικής μονάδας εμπρόσθιου δίσκου Τοποθέτηση εγκατάστασης φωτισμού Προσαρμογή σημείων ζεύξης Προσαρμογή αρθρωτού άξονα Θέση σε λειτουργία Πρωτότυπες οδηγίες λειτουργίας _03_el 3

4 Πίνακας περιεχομένων 7.1 Προετοιμασία τρακτέρ Τοποθέτηση περόνης του άνω βραχίονα ανάρτησης Σύνδεση της μηχανής στο τρακτέρ Τοποθέτηση προσαρμογέα κάτω βραχίονα ανάρτησης Έλεγχος/ρύθμιση παράλληλης ανύψωσης Τοποθέτηση ελατηρίων ανακούφισης Σύνδεση υδραυλικών εύκαμπτων σωλήνων Σύνδεση φωτισμού Τέντωμα προστατευτικού πανιού Συναρμολόγηση αρθρωτού άξονα Έλεγχος διάστασης εμπρόσθιου τμήματος Έλεγχος συγκρατητήρα και ελατηριωτής ασφάλειας Έλεγχος λεπίδων στον σπαστήρα με λεπίδες Χειρισμός Μηχανισμός προστασίας μπροστά Κατέβασμα μηχανισμού προστασίας μπροστά Ανέβασμα μηχανισμού προστασίας μπροστά Πλευρικό προστατευτικό στην έκδοση "Σειρά" Κατέβασμα πλευρικού προστατευτικού (θέση εργασίας) Ανέβασμα πλευρικού προστατευτικού (θέση μεταφοράς) Πλευρικό προστατευτικό στην έκδοση "Υδραυλικά πτυσσόμενα πλευρικά προστατευτικά" Κατέβασμα πλευρικού προστατευτικού (θέση εργασίας) Ανέβασμα πλευρικού προστατευτικού (θέση μεταφοράς) Πόδι στήριξης Ανάσυρση ποδιού στήριξης (θέση μεταφοράς) Κατέβασμα ποδιού στήριξης (θέση στάθμευσης) Κατέβασμα μηχανής από τη θέση μεταφοράς στη θέση εργασίας Ανύψωση μηχανής από τη θέση εργασίας στη θέση μεταφοράς Θερισμός Οδήγηση και μεταφορά Προετοιμασία της μηχανής για την πορεία στο δρόμο Στάθμευση μηχανής Ρυθμίσεις Ρύθμιση ύψους κοπής Τηλεσκοπικός άνω βραχίονας ανάρτησης Ρύθμιση ελατηρίου(ων) ανακούφισης Ρύθμιση ολισθητήρων ύψους κοπής Ρύθμιση πλευρικών προστατευτικών Έλεγχος/ρύθμιση μηχανισμού ασφάλισης των πλευρικών προστατευτικών Ρύθμιση αριθμού στροφών σπαστήρα Ρύθμιση φύλλου θραύσης Ρύθμιση δεματοποίησης Ρύθμιση απόθεσης κατά πλάτος Συντήρηση Γενικά Πίνακας συντήρησης Συντήρηση Μία φορά μετά από 50 ώρες Συντήρηση Πριν από την έναρξη της σεζόν Συντήρηση Κάθε 10 ώρες, τουλάχιστον καθημερινά Συντήρηση Κάθε 50 ώρες Συντήρηση Κάθε 200 ώρες Ροπές σύσφιξης Αποκλίνουσες ροπές σύσφιξης Αερισμός συμπλέκτη τριβής Έλεγχος/τάνυση ιμάντα κίνησης Αφαίρεση/τοποθέτηση προστατευτικού τραπεζοειδή ιμάντα Χαλάρωση/τάνυση μηχανισμού κίνησης ιμάντα Έλεγχος/ρύθμιση τάσης ιμάντα Έλεγχος ιμάντα κίνησης για ζημιά Πρωτότυπες οδηγίες λειτουργίας _03_el

5 Πίνακας περιεχομένων Αντικατάσταση ιμάντα κίνησης Έλεγχος/αντικατάσταση προστατευτικών πανιών Συντήρηση Υδραυλικό σύστημα Συντήρηση Κιβώτιο ταχυτήτων Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής Κιβώτιο ταχυτήτων χορτοκοπτικής μονάδας Αλλαγή λαδιών/έλεγχος στάθμης λαδιού στην κοπτική ράβδο Συντήρηση Κοπτική ράβδος Περιστροφική πλήμνη Αντικατάσταση ασφάλειας διάτμησης στην περιστροφική πλήμνη Έλεγχος/αντικατάσταση μαχαιριών Έλεγχος μαχαιριών για φθορά Αντικατάσταση μαχαιριών στην έκδοση "Βιδωτός σύνδεσμος μαχαιριού" Αντικατάσταση μαχαιριών στην έκδοση "Ταχυσύνδεσμος μαχαιριού" Έλεγχος/αντικατάσταση πίρων συγκράτησης Έλεγχος/αντικατάσταση φορέων μαχαιριού Έλεγχος/αντικατάσταση κοπτικών δίσκων/τύμπανων κοπής Έλεγχος ορίου φθοράς σε κοπτικούς δίσκους/τύμπανα κοπής Έλεγχος/αντικατάσταση επενδύσεων άκρου στην κοπτική ράβδο Συντήρηση Λίπανση Λίπανση αρθρωτού άξονα Πρόγραμμα λίπανσης Μηχανή Αποθήκευση Απόρριψη Ευρετήριο Δήλωση συμμόρφωσης Πρωτότυπες οδηγίες λειτουργίας _03_el 5

6 1 Για το παρόν έγγραφο 1.1 Ισχύς 1 Για το παρόν έγγραφο 1.1 Ισχύς Το παρόν έγγραφο ισχύει για μηχανές τύπου: Όλες οι πληροφορίες, οι εικόνες και όλα τα τεχνικά στοιχεία στο παρόν έγγραφο αντιστοιχούν στην τελευταία ενημέρωση τη χρονική στιγμή της δημοσίευσης. Διατηρούμε το δικαίωμα κατασκευαστικών τροποποιήσεων ανά πάσα στιγμή και χωρίς τη γνωστοποίηση των λόγων. 1.2 Μεταγενέστερη παραγγελία Σε περίπτωση που το συγκεκριμένο έγγραφο έχει καταστραφεί εν μέρει ή τελείως, μπορείτε να προμηθευτείτε άλλο δίνοντας τον κωδικό αριθμό του εγγράφου που υπάρχει στο κάλυμμα. 1.3 Συνοδευτικά έγγραφα Για τη διασφάλιση της ασφαλούς και ενδεδειγμένης χρήσης πρέπει να λαμβάνονται υπόψη τα παρακάτω συνοδευτικά έγγραφα. Ονομασία εξαρτήματος Κατασκευαστής Τύπος εγγράφου KRONE Οδηγίες συναρμολόγησης 1.4 Σε ποιους χρήστες απευθύνεται αυτό το έγγραφο Αυτό το έγγραφο απευθύνεται στον χειριστή της μηχανής, που πληροί τις ελάχιστες προϋποθέσεις κατάρτισης προσωπικού, βλ. σελίδα Πώς να χρησιμοποιήσετε αυτό το έγγραφο Ευρετήρια και παραπομπές Πίνακας περιεχομένων / Επικεφαλίδες Ο πίνακας περιεχομένων και οι επικεφαλίδες σε αυτό το έγγραφο χρησιμεύουν για να εντοπίζετε γρήγορα τα κεφάλαια. Ευρετήριο Το ευρετήριο περιλαμβάνει λέξεις-κλειδιά που σας βοηθούν να βρείτε με αλφαβητική σειρά συγκεκριμένες πληροφορίες για τα θέματα που θέλετε. Το ευρετήριο βρίσκεται στις τελευταίες σελίδες αυτού του εγγράφου. Παραπομπές Στο κείμενο υπάρχουν παραπομπές, οι οποίες παραπέμπουν σε ένα άλλο έγγραφο ή, σε συνδυασμό με μία αναφορά σελίδας, σε ένα άλλο σημείο αυτού του εγγράφου. 6 Πρωτότυπες οδηγίες λειτουργίας _03_el

7 Παραδείγματα: Για το παρόν έγγραφο 1 Πώς να χρησιμοποιήσετε αυτό το έγγραφο 1.5 Ελέγξτε τη σταθερή εφαρμογή όλων των βιδών στη μηχανή, βλ. σελίδα 7. (ΠΛΗΡΟΦΟΡΙΕΣ: Αν χρησιμοποιείτε αυτό το έγγραφο σε ηλεκτρονική μορφή, μπορείτε να μεταβείτε με κλικ του ποντικιού στη σύνδεση της αναφερόμενης σελίδας.) Για περισσότερες πληροφορίες μπορείτε να ανατρέξετε στις οδηγίες λειτουργίας του κατασκευαστή του αρθρωτού άξονα Στοιχεία κατεύθυνσης Τα στοιχεία κατεύθυνσης σε αυτό το έγγραφο, όπως εμπρός, πίσω, δεξιά και αριστερά, ισχύουν για την κατεύθυνση πορείας της μηχανής Όρος "Μηχανή" Εφεξής, η "Χορτοκοπτική μονάδα εμπρόσθιου δίσκου" θα αναφέρεται επίσης ως "Μηχανή" στο παρόν έγγραφο Εικόνες Οι εικόνες στο παρόν έγγραφο δεν παρουσιάζουν πάντα με ακρίβεια τον τύπο της μηχανής. Οι πληροφορίες που αναφέρονται στις εικόνες αντιστοιχούν πάντα στον τύπο της μηχανής στο παρόν έγγραφο Περιεχόμενο του εγγράφου Σε αυτό το έγγραφο περιγράφονται, εκτός από τον βασικό εξοπλισμό, συνοδευτικές συσκευασίες και εκδόσεις της μηχανής. Η μηχανή σας ενδέχεται να παρουσιάζει διαφορές Μέσα απεικόνισης Σύμβολα στο κείμενο Για την καλύτερη κατανόηση του κειμένου χρησιμοποιούνται τα παρακάτω σύμβολα: Αυτό το βέλος υποδεικνύει ένα βήμα εργασίας. Περισσότερα βέλη στη σειρά υποδεικνύουν μια ακολουθία εργασιών που πρέπει να εκτελεστεί βήμα προς βήμα. Αυτό το σύμβολο υποδεικνύει μια προϋπόθεση που πρέπει να ικανοποιείται για την εκτέλεση ενός βήματος εργασίας ή μιας ακολουθίας εργασιών. Αυτό το βέλος υποδεικνύει το ενδιάμεσο αποτέλεσμα ενός βήματος εργασίας. Αυτό το βέλος υποδεικνύει το αποτέλεσμα ενός βήματος εργασίας ή μιας ακολουθίας εργασιών. Αυτή η τελεία υποδεικνύει απαρίθμηση. Όταν η τελεία εμφανίζεται πιο μέσα (σε εσοχή), υποδεικνύει το δεύτερο επίπεδο απαρίθμησης. Σύμβολα στις εικόνες Στις εικόνες μπορεί να χρησιμοποιούνται τα παρακάτω σύμβολα: Πρωτότυπες οδηγίες λειτουργίας _03_el 7

8 1 Για το παρόν έγγραφο 1.5 Πώς να χρησιμοποιήσετε αυτό το έγγραφο Σύμβολο Επεξήγηση Αριθμός αναφοράς για εξάρτημα Θέση εξαρτήματος (π.χ. μετατόπιση από τη θέση I στη θέση II) Διαστάσεις (π.χ. Π = Πλάτος, Υ = Ύψος, Μ = Μήκος) Σφίξτε τις βίδες με δυναμόκλειδο, με την αναφερόμενη ροπή σύσφιξης. Κατεύθυνση κίνησης Κατεύθυνση πορείας Ανοικτό Κλειστό Μεγέθυνση ενός αποσπάσματος εικόνας Πλαισιώματα, γραμμή διάστασης, όριο γραμμής διάστασης, γραμμή αναφοράς για ορατά εξαρτήματα και ορατό υλικό συναρμολόγησης Πλαισιώματα, γραμμή διάστασης, όριο γραμμής διάστασης, γραμμή αναφοράς για καλυμμένα εξαρτήματα και καλυμμένο υλικό συναρμολόγησης Περιοχή εικόνας, στην οποία αναφέρεται συγκεκριμένα το κείμενο. Αριστερή πλευρά μηχανής Δεξιά πλευρά μηχανής Προειδοποιητικές υποδείξεις Οι προειδοποιήσεις για κινδύνους ξεχωρίζουν από το υπόλοιπο κείμενο ως προειδοποιητικές υποδείξεις και επισημαίνονται με σήματα κινδύνου και λέξεις επισήμανσης. Οι προειδοποιητικές υποδείξεις πρέπει να μελετώνται πλήρως και τα μέτρα πρέπει να τηρούνται για την αποφυγή σωματικών βλαβών. Επεξήγηση του σήματος κινδύνου Αυτό είναι το σήμα κινδύνου, το οποίο προειδοποιεί για κίνδυνο τραυματισμού. 8 Πρωτότυπες οδηγίες λειτουργίας _03_el

9 Για το παρόν έγγραφο 1 Πώς να χρησιμοποιήσετε αυτό το έγγραφο 1.5 Ακολουθείτε όλες τις υποδείξεις που συνοδεύονται από το σήμα κινδύνου, για την αποφυγή τραυματισμών ή θανάτου. Επεξήγηση των προειδοποιητικών λέξεων ΚΙΝΔΥΝΟΣ Η προειδοποιητική λέξη ΚΙΝΔΥΝΟΣ προειδοποιεί για επικίνδυνη κατάσταση, η οποία σε περίπτωση παράβλεψης της προειδοποιητικής υπόδειξης συνεπάγεται σοβαρούς τραυματισμούς ή θάνατο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η προειδοποιητική λέξη ΠΡΟΕΙΔΟΠΟΙΗΣΗ προειδοποιεί για επικίνδυνη κατάσταση, η οποία σε περίπτωση παράβλεψης της προειδοποιητικής υπόδειξης ενδεχομένως να συνεπάγεται σοβαρούς τραυματισμούς ή θάνατο. ΠΡΟΣΟΧΗ Η προειδοποιητική λέξη ΠΡΟΣΟΧΗ προειδοποιεί για επικίνδυνη κατάσταση, η οποία σε περίπτωση παράβλεψης της προειδοποιητικής υπόδειξης ενδεχομένως να συνεπάγεται ελαφρείς έως μέτριους τραυματισμούς. Παράδειγμα προειδοποιητικής υπόδειξης: ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τραυματισμός των ματιών από αιωρούμενα σωματίδια ρύπων Κατά την εκτέλεση εργασιών καθαρισμού με πεπιεσμένο αέρα προκαλείται εκτίναξη σωματιδίων ρύπων με υψηλή ταχύτητα με κίνδυνο να καταλήξουν στα μάτια. Κατά συνέπεια μπορεί να προκληθούν σοβαροί τραυματισμοί των ματιών. Μην επιτρέπετε σε κανέναν να πλησιάσει στην περιοχή εργασίας. Κατά τις εργασίες καθαρισμού με πεπιεσμένο αέρα φοράτε την κατάλληλη στολή εργασίας (π.χ. προστατευτικά γυαλιά). Προειδοποιήσεις για υλικές/περιβαλλοντικές ζημίες Οι προειδοποιήσεις για υλικές/περιβαλλοντικές ζημίες ξεχωρίζουν από το υπόλοιπο κείμενο και επισημαίνονται με τη λέξη "Υπόδειξη". Παράδειγμα: ΥΠΟΔΕΙΞΗ Ζημιές στο κιβώτιο ταχυτήτων εξαιτίας υπερβολικά χαμηλής στάθμης λαδιού Αν η στάθμη λαδιού είναι υπερβολικά χαμηλή, μπορεί να προκληθούν ζημιές στα κιβώτια ταχυτήτων. Ελέγχετε τακτικά τη στάθμη λαδιού του κιβωτίου ταχυτήτων και, αν χρειάζεται, συμπληρώστε λάδι. Ελέγχετε τη στάθμη λαδιού του κιβωτίου ταχυτήτων περ. 3 έως 4 ώρες μετά την απενεργοποίηση της μηχανής και μόνο σε μηχανή που βρίσκεται σε οριζόντια θέση. Πρωτότυπες οδηγίες λειτουργίας _03_el 9

10 1 Για το παρόν έγγραφο 1.5 Πώς να χρησιμοποιήσετε αυτό το έγγραφο Υποδείξεις με πληροφορίες και συστάσεις Οι πρόσθετες πληροφορίες και συστάσεις για άψογη και παραγωγική λειτουργία της μηχανής ξεχωρίζουν από το υπόλοιπο κείμενο και επισημαίνονται με τη λέξη "Πληροφορίες". Παράδειγμα: ΠΛΗΡΟΦΟΡΙΕΣ Κάθε αυτοκόλλητο ασφάλειας φέρει έναν αριθμό παραγγελίας και μπορείτε να το παραγγείλετε απευθείας από τον κατασκευαστή ή τον εξουσιοδοτημένο έμπορο Πίνακας μετατροπών Με τον παρακάτω πίνακα μπορούν να μετατραπούν οι μετρικές μονάδες σε μονάδες ΗΠΑ. Μέγεθος Μονάδες διεθνούς συστήματος μονάδων (μετρικές) Όνομα μονάδας Συντομογραφ ία Συντελεστής Μονάδες ίντσας-λίβρας Όνομα μονάδας Επιφάνεια Εκτάριο ha 2,47105 Morgen acres Παροχή όγκου Λίτρα ανά λεπτό Κυβικά μέτρα ανά ώρα L/min 0,2642 Γαλόνια ΗΠΑ ανά λεπτό m³/h 4,4029 Δύναμη Newton N 0,2248 Λίβρα δύναμης Μήκος Χιλιοστόμετρο mm 0,03937 Ίντσα in. Μέτρο m 3,2808 Πόδι ft Ισχύς Kilowatt kw 1,3410 Ιπποδύναμη hp Πίεση Kilopascal Megapascal kpa MPa 0, ,0377 Λίβρες ανά τετραγωνική ίντσα Bar (όχι bar 14,5038 διεθνές σύστημα μονάδων) Ροπή στρέψης Θερμοκρασία Ταχύτητα Μέτρα Newton Βαθμοί Κελσίου Μέτρα ανά λεπτό Μέτρα ανά δευτερόλεπτο Nm 0,7376 Λίβρα δύναμης-πόδι ή πόδι-λίβρα δύναμης 8,8507 Λίβρα δύναμης-ίντσα ή ίντσα-λίβρα δύναμης C Cx1,8+32 Βαθμοί Φαρενάιτ m/min 3,2808 Πόδια ανά λεπτό m/s 3,2808 Πόδια ανά δευτερόλεπτο Συντομογραφ ία gpm lbf psi ft lbf in lbf F ft/min ft/s 10 Πρωτότυπες οδηγίες λειτουργίας _03_el

11 Για το παρόν έγγραφο 1 Πώς να χρησιμοποιήσετε αυτό το έγγραφο 1.5 Μέγεθος Ταχύτητα Μονάδες διεθνούς συστήματος μονάδων (μετρικές) Όνομα μονάδας Χιλιόμετρα ανά ώρα Συντομογραφ ία Συντελεστής Μονάδες ίντσας-λίβρας Όνομα μονάδας km/h 0,6215 Μίλια ανά ώρα Συντομογραφ ία mph Όγκος Λίτρα L 0,2642 Γαλόνι ΗΠΑ US gal. Χιλιοστόλιτρο ml 0,0338 Ουγγιά ΗΠΑ US oz. Κυβικό εκατοστό cm³ 0,0610 Κυβική ίντσα in³ Βάρος Κιλό kg 2,2046 Λίβρα lbs Πρωτότυπες οδηγίες λειτουργίας _03_el 11

12 2 Ασφάλεια 2.1 Προδιαγραφόμενη χρήση 2 Ασφάλεια 2.1 Προδιαγραφόμενη χρήση Αυτή η μηχανή χρησιμεύει στην κοπή καρπού. Ο καρπός που ενδείκνυται για την προβλεπόμενη χρήση αυτής της μηχανής είναι χόρτο και φύλλα που αναπτύσσονται στο έδαφος. Η μηχανή προορίζεται αποκλειστικά για γεωργική χρήση και επιτρέπεται να χρησιμοποιείται μόνο εφόσον όλα τα συστήματα ασφαλείας υπάρχουν σύμφωνα με τις οδηγίες λειτουργίας και βρίσκονται στη θέση προστασίας. λαμβάνονται υπόψη και τηρούνται όλες οι υποδείξεις ασφαλείας στις οδηγίες λειτουργίας. Η μηχανή επιτρέπεται να χρησιμοποιείται μόνο από άτομα τα οποία διαθέτουν την εξειδίκευση που απαιτείται από τον κατασκευαστή της μηχανής, βλ. σελίδα 13. Οι οδηγίες λειτουργίας αποτελούν συστατικό μέρος της μηχανής και επομένως πρέπει να φυλάσσονται σε άμεσα προσβάσιμο σημείο για τον χρήστη της μηχανής. Οι εφαρμογές της μηχανής που δεν περιγράφονται στις οδηγίες λειτουργίας μπορούν να οδηγήσουν σε σοβαρό τραυματισμό ή και στον θάνατο ατόμων και σε ζημιές στη μηχανή και σε άλλα αντικείμενα. Οι αυθαίρετες τροποποιήσεις στη μηχανή μπορεί να επηρεάσουν αρνητικά τις ιδιότητες της μηχανής ή την ορθή λειτουργία. Οι αυθαίρετες τροποποιήσεις απαλλάσσουν ως εκ τούτου τον κατασκευαστή από οποιαδήποτε σχετική ευθύνη. Στην χρήση σύμφωνα με τους κανονισμούς εμπίπτει και η τήρηση των προβλεπόμενων από τον κατασκευαστή όρων λειτουργίας, συντήρησης και επισκευής. 2.2 Ωφέλιμη διάρκεια ζωής της μηχανής Η ωφέλιμη διάρκεια ζωής αυτής της μηχανής εξαρτάται από τον ορθό χειρισμό και την κατάλληλη συντήρηση, καθώς και από τις προϋποθέσεις και τις συνθήκες χρήσης. Με την τήρηση των οδηγιών και των υποδείξεων που περιέχονται σε αυτές τις οδηγίες λειτουργίας μπορεί να επιτευχθεί η διαρκής ετοιμότητα λειτουργίας και η μεγάλη ωφέλιμη διάρκεια ζωής της μηχανής. Μετά από κάθε σεζόν χρήσης, η μηχανή θα πρέπει να ελέγχεται πλήρως και διεξοδικά για φθορά και ζημιές. Τα εξαρτήματα που παρουσιάζουν ζημιές και φθορές θα πρέπει να αντικαθίστανται πριν από την εκ νέου θέση σε λειτουργία. Μετά από πέντε χρόνια χρήσης της μηχανής θα πρέπει να διεξάγεται ένας τεχνικά ολοκληρωμένος έλεγχος της μηχανής και με βάση τα αποτελέσματά του να λαμβάνεται απόφαση σχετικά με τη δυνατότητα συνέχισης της χρήσης της. Θεωρητικά, η ωφέλιμη διάρκεια ζωής αυτής της μηχανής είναι απεριόριστη, δεδομένου ότι όλα τα φθαρμένα ή κατεστραμμένα εξαρτήματα επιδέχονται αντικατάσταση. 2.3 Βασικές υποδείξεις ασφαλείας Παράβλεψη των υποδείξεων ασφαλείας και προειδοποίησης Η παράβλεψη των υποδείξεων ασφαλείας και προειδοποίησης μπορεί να συνεπάγεται κίνδυνο για άτομα, για το περιβάλλον και για υλικά περιουσιακά στοιχεία Επεξήγηση των οδηγιών λειτουργίας Το εγχειρίδιο των οδηγιών λειτουργίας είναι σημαντικό έγγραφο και μέρος της μηχανής. Απευθύνεται στον χρήστη και περιλαμβάνει πληροφορίες σχετικές με την ασφάλεια. 12 Πρωτότυπες οδηγίες λειτουργίας _03_el

13 Ασφάλεια 2 Βασικές υποδείξεις ασφαλείας 2.3 Μόνο οι διαδικασίες που περιλαμβάνονται στις οδηγίες λειτουργίας είναι ασφαλείς. Αν οι οδηγίες λειτουργίας δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Πριν από την πρώτη χρήση της μηχανής, διαβάστε και τηρήστε όλες τις "Βασικές υποδείξεις ασφαλείας". Πριν από οποιαδήποτε εργασία, διαβάστε και ακολουθήστε επιπλέον τις εκάστοτε αντίστοιχες ενότητες των οδηγιών λειτουργίας. Οι οδηγίες λειτουργίας πρέπει να φυλάσσονται σε άμεσα προσβάσιμο σημείο για τον χρήστη της μηχανής. Παραδώστε το εγχειρίδιο των οδηγιών λειτουργίας στον επόμενο χρήστη Εξειδίκευση προσωπικού Αν η μηχανή χρησιμοποιηθεί εσφαλμένα, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων, κάθε άτομο που εργάζεται με τη μηχανή πρέπει να ικανοποιεί τις παρακάτω ελάχιστες απαιτήσεις: Διαθέτει επαρκή σωματική ικανότητα, ώστε να μπορεί να ελέγξει τη μηχανή. Μπορεί να εκτελέσει με ασφάλεια τις εργασίες με τη μηχανή στο πλαίσιο αυτών των οδηγιών λειτουργίας. Κατανοεί τον τρόπο λειτουργίας της μηχανής στο πλαίσιο των εργασιών και μπορεί να αναγνωρίσει και να αποτρέψει τυχόν κινδύνους. Έχει διαβάσει τις οδηγίες λειτουργίας και μπορεί να εφαρμόσει αναλόγως τις σχετικές πληροφορίες. Διαθέτει εξοικείωση με την ασφαλή οδήγηση οχημάτων. Όσον αφορά την πορεία στο δρόμο, διαθέτει επαρκείς γνώσεις των κανόνων οδικής κυκλοφορίας, καθώς και την προβλεπόμενη άδεια οδήγησης Παιδιά σε κίνδυνο Τα παιδιά δεν μπορούν να εκτιμήσουν τους κινδύνους και συμπεριφέρονται απρόβλεπτα. Επομένως διατρέχουν ιδιαίτερο κίνδυνο. Μην επιτρέπετε στα παιδιά να πλησιάσουν τη μηχανή. Μην επιτρέπετε στα παιδιά να πλησιάσουν τα υλικά λειτουργίας. Ειδικά πριν την έναρξη λειτουργίας και την ενεργοποίηση κινήσεων της μηχανής, βεβαιωθείτε ότι κανένα παιδί δεν βρίσκεται στην περιοχή κινδύνου Σύνδεση μηχανής Η εσφαλμένη σύνδεση τρακτέρ και μηχανής εγκυμονεί κινδύνους που μπορούν να προκαλέσουν σοβαρά ατυχήματα. Για τη σύνδεση ακολουθήστε όλες τις οδηγίες λειτουργίας: τις οδηγίες λειτουργίας του τρακτέρ τις οδηγίες λειτουργίας της μηχανής, βλ. σελίδα 54 τις οδηγίες λειτουργίας του αρθρωτού άξονα Λάβετε υπόψη σας τη διαφορετική συμπεριφορά οδήγησης του συνδυασμού Κατασκευαστικές τροποποιήσεις στη μηχανή Οι κατασκευαστικές τροποποιήσεις και επεκτάσεις χωρίς εξουσιοδότηση μπορούν να μειώσουν τη λειτουργική ικανότητα και ασφάλεια της μηχανής κατά τη λειτουργία. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Οι κατασκευαστικές τροποποιήσεις και επεκτάσεις δεν επιτρέπονται. Πρωτότυπες οδηγίες λειτουργίας _03_el 13

14 2 Ασφάλεια 2.3 Βασικές υποδείξεις ασφαλείας Πρόσθετος εξοπλισμός και ανταλλακτικά Τα στοιχεία πρόσθετου εξοπλισμού και τα ανταλλακτικά που δεν συμμορφώνονται με τις απαιτήσεις του κατασκευαστή μπορούν να μειώσουν την ασφάλεια της μηχανής κατά τη λειτουργία και να προκαλέσουν ατυχήματα. Προκειμένου να είναι εγγυημένη η ασφάλεια κατά τη λειτουργία, χρησιμοποιείτε γνήσια ή τυποποιημένα εξαρτήματα που συμμορφώνονται με τις απαιτήσεις του κατασκευαστή Θέσεις εργασίας στη μηχανή Επιβαίνοντα άτομα Τα επιβαίνοντα άτομα μπορεί να τραυματιστούν σοβαρά από τη μηχανή ή να πέσουν από τη μηχανή και να καταπατηθούν. Τυχόν αντικείμενα που ενδέχεται να εκτιναχθούν, μπορεί να χτυπήσουν και να τραυματίσουν τα επιβαίνοντα άτομα. Σε καμία περίπτωση μην επιτρέπετε να επιβαίνουν άτομα στη μηχανή Ασφάλεια κατά τη λειτουργία: Άψογη κατάσταση σύμφωνα με τις τεχνικές προδιαγραφές Λειτουργία μόνο μετά από σωστή θέση σε λειτουργία Αν η θέση σε λειτουργία δεν πραγματοποιηθεί σωστά σύμφωνα με αυτές τις οδηγίες λειτουργίας, δεν είναι εγγυημένη η ασφάλεια της μηχανής κατά τη λειτουργία. Μπορεί να προκληθούν ατυχήματα με συνέπεια τον σοβαρό τραυματισμό και τον θάνατο. Χρησιμοποιείτε τη μηχανή μόνο μετά τη σωστή θέση σε λειτουργία, βλ. σελίδα 54. Τεχνικά άψογη κατάσταση της μηχανής Η εσφαλμένη συντήρηση και ρύθμιση ενδέχεται να μειώσουν την ασφάλεια της μηχανής κατά τη λειτουργία και να προκαλέσουν ατυχήματα. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Εκτελέστε όλες τις εργασίες συντήρησης και ρύθμισης σύμφωνα με τα κεφάλαια "Συντήρηση" και "Ρύθμιση". Πριν την εκτέλεση όλων των εργασιών συντήρησης και ρύθμισης ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Κίνδυνος από ζημιές στη μηχανή Οι ζημιές στη μηχανή ενδέχεται να μειώσουν την ασφάλεια κατά τη λειτουργία της μηχανής και να προκαλέσουν ατυχήματα. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Ιδιαίτερα σημαντικά για την ασφάλεια είναι τα παρακάτω εξαρτήματα της μηχανής: Φρένα Σύστημα διεύθυνσης Μηχανισμοί προστασίας Διατάξεις σύνδεσης Φωτισμός Υδραυλικό σύστημα Ελαστικά Αρθρωτός άξονας 14 Πρωτότυπες οδηγίες λειτουργίας _03_el

15 Ασφάλεια 2 Βασικές υποδείξεις ασφαλείας 2.3 Σε περίπτωση αμφιβολιών όσον αφορά την ασφαλή κατάσταση της μηχανής κατά τη λειτουργία, για παράδειγμα σε περίπτωση απροσδόκητης αλλαγής στη συμπεριφορά οδήγησης, ορατών ζημιών ή διαρροής υλικών λειτουργίας: Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Εξαλείψτε αμέσως τις πιθανές αιτίες βλάβης, για παράδειγμα απομακρύνετε τους αδρούς ρύπους ή σφίξτε τις χαλαρωμένες βίδες. Αν οι βλάβες μπορούν να μειώσουν την ασφάλεια κατά τη λειτουργία και δεν αντιμετωπίζονται με τη βοήθεια αυτών των οδηγιών λειτουργίας: Αναθέστε την αντιμετώπιση των βλαβών σε εξειδικευμένο συνεργείο. Οριακές τιμές σύμφωνα με τις τεχνικές προδιαγραφές Αν δεν τηρηθούν οι οριακές τιμές της μηχανής, όπως ορίζονται από τις τεχνικές προδιαγραφές, μπορεί να προκληθεί βλάβη ή ζημία στη μηχανή. Μπορεί να προκληθούν ατυχήματα με συνέπεια τον σοβαρό τραυματισμό ή τον θάνατο. Ιδιαίτερα σημαντική για την ασφάλεια είναι η τήρηση των παρακάτω οριακών τιμών, όπως ορίζονται από τις τεχνικές προδιαγραφές: μέγιστη επιτρεπόμενη πίεση λειτουργίας του υδραυλικού συστήματος μέγιστος επιτρεπόμενος αριθμός στροφών μετάδοσης κίνησης μέγιστα επιτρεπόμενα φορτία άξονα του τρακτέρ Τηρείτε τις οριακές τιμές, βλ. σελίδα Περιοχές κινδύνου Όταν η μηχανή είναι ενεργοποιημένη, μπορεί γύρω από αυτή τη μηχανή να προκύπτει μία περιοχή κινδύνου. Για να εξασφαλίζεται η αποφυγή της περιοχής κινδύνου της μηχανής, θα πρέπει να τηρείται τουλάχιστον η απόσταση ασφαλείας. Αν η απόσταση ασφαλείας δεν τηρείται, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Ενεργοποιείτε τους μηχανισμούς κίνησης και τον κινητήρα μόνο όταν κανένα άτομο δεν βρίσκεται σε μικρότερη εμβέλεια από την απόσταση ασφαλείας. Αν βρίσκονται άτομα σε μικρότερη εμβέλεια από την απόσταση ασφαλείας, απενεργοποιήστε τους μηχανισμούς κίνησης. Στη λειτουργία ελιγμών και τη λειτουργία στο χωράφι, σταματήστε τη μηχανή. Η απόσταση ασφαλείας είναι: Με τη μηχανή στη λειτουργία ελιγμών και τη λειτουργία στο χωράφι Μπροστά από τη μηχανή Πίσω από τη μηχανή Πλευρικά από τη μηχανή 30 m 5 m 3 m Με τη μηχανή ενεργοποιημένη χωρίς κίνηση πορείας Μπροστά από τη μηχανή Πίσω από τη μηχανή Πλευρικά από τη μηχανή 3 m 5 m 3 m Πρωτότυπες οδηγίες λειτουργίας _03_el 15

16 2 Ασφάλεια 2.3 Βασικές υποδείξεις ασφαλείας Οι αποστάσεις ασφαλείας που αναφέρονται εδώ είναι οι ελάχιστες αποστάσεις στα πλαίσια της ενδεδειγμένης χρήσης. Αυτές οι αποστάσεις ασφαλείας εξαρτώνται από τις συνθήκες της χρήσης και του περιβάλλοντος και, αν χρειάζεται, θα πρέπει να αυξάνονται. Πριν την εκτέλεση όλων των εργασιών μπροστά και πίσω από το τρακτέρ και στην περιοχή κινδύνου της μηχανής: Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Αυτό ισχύει και για σύντομες εργασίες ελέγχου. Λάβετε υπόψη όλες τις σχετικές οδηγίες λειτουργίας: τις οδηγίες λειτουργίας του τρακτέρ τις οδηγίες λειτουργίας της μηχανής τις οδηγίες λειτουργίας του αρθρωτού άξονα Περιοχή κινδύνου αρθρωτού άξονα Στον αρθρωτό άξονα μπορεί να παγιδευτούν σωματικά μέλη με συνέπεια τον σοβαρό τραυματισμό ατόμων. Λάβετε υπόψη τις οδηγίες λειτουργίας του αρθρωτού άξονα. Μεριμνήστε για την επαρκή επικάλυψη του σωλήνα προφίλ και των προστατευτικών αρθρωτού άξονα. Βεβαιωθείτε ότι τα προστατευτικά αρθρωτού άξονα είναι τοποθετημένα και λειτουργούν σωστά. Βεβαιωθείτε ότι οι ασφάλειες του αρθρωτού άξονα έχουν κλειδώσει στη θέση τους. Ασφαλίστε το προστατευτικό του αρθρωτού άξονα, αναρτώντας τις αλυσίδες, ώστε να μην παρασυρθεί. Βεβαιωθείτε ότι κανένα άτομο δεν βρίσκεται στην περιοχή κινδύνου του άξονα ΡΤΟ και του αρθρωτού άξονα. Βεβαιωθείτε ότι ο επιλεγμένος αριθμός στροφών και η φορά περιστροφής του άξονα ΡΤΟ του τρακτέρ συμφωνούν με τον επιτρεπόμενο αριθμό στροφών και τη φορά περιστροφής της μηχανής. Αν παρουσιάζονται πολύ μεγάλες κλίσεις ανάμεσα στον αρθρωτό άξονα και στον άξονα ΡΤΟ, απενεργοποιήστε τον άξονα ΡΤΟ. Η μηχανή μπορεί να υποστεί ζημιά. Υπάρχει κίνδυνος εκτίναξης εξαρτημάτων και τραυματισμού ατόμων. Περιοχή κινδύνου άξονα ΡΤΟ Στον άξονα ΡΤΟ και στα εξαρτήματα στα οποία μεταδίδει κίνηση μπορεί να παγιδευτούν σωματικά μέλη με συνέπεια τον σοβαρό τραυματισμό ατόμων. Πριν την ενεργοποίηση του άξονα ΡΤΟ: Βεβαιωθείτε ότι όλες οι διατάξεις προστασίας είναι τοποθετημένες και βρίσκονται σε θέση προστασίας. Βεβαιωθείτε ότι κανένα άτομο δεν βρίσκεται στην περιοχή κινδύνου του άξονα ΡΤΟ και του αρθρωτού άξονα. Όταν οι μηχανισμοί κίνησης δεν είναι απαραίτητοι, απενεργοποιήστε τους. 16 Πρωτότυπες οδηγίες λειτουργίας _03_el

17 Περιοχή κινδύνου ανάμεσα στο τρακτέρ και στη μηχανή Ασφάλεια 2 Βασικές υποδείξεις ασφαλείας 2.3 Κατά την παραμονή ανάμεσα στο τρακτέρ και στη μηχανή υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου από κύλιση του τρακτέρ, εξαιτίας απροσεξίας ή από κινήσεις της μηχανής: Πριν την εκτέλεση όλων των εργασιών ανάμεσα στο τρακτέρ και στη μηχανή: Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Αυτό ισχύει και για σύντομες εργασίες ελέγχου. Αν το αναβατόριο πρέπει να τεθεί σε λειτουργία, μην επιτρέψετε να πλησιάσει κανένα άτομο στην περιοχή κίνησης του αναβατορίου. Περιοχή κινδύνου εκτινασσόμενων αντικειμένων Οι καρποί και τα ξένα σώματα μπορεί να εκτοξευθούν σαν βλήματα και να προκαλέσουν τραυματισμό και θάνατο. Πριν από την εκκίνηση της μηχανής, απομακρύνετε όλα τα άτομα από την περιοχή κινδύνου της μηχανής. Αν υπάρχουν άτομα στην περιοχή κινδύνου της μηχανής, απενεργοποιήστε αμέσως τους μηχανισμούς κίνησης και τον ντιζελοκινητήρα. Περιοχή κινδύνου με ενεργοποιημένο μηχανισμό κίνησης Με ενεργοποιημένο τον μηχανισμό κίνησης υπάρχει κίνδυνος για τη ζωή από κινούμενα εξαρτήματα της μηχανής. Δεν επιτρέπεται η παραμονή ατόμων στην περιοχή κινδύνου της μηχανής. Πριν από την εκκίνηση, απομακρύνετε όλα τα άτομα από την περιοχή κινδύνου της μηχανής. Όταν προκύπτει μια επικίνδυνη κατάσταση, απενεργοποιήστε αμέσως τους μηχανισμούς κίνησης και απομακρύνετε όλα τα άτομα από την περιοχή κινδύνου. Περιοχή κινδύνου εξαιτίας εξαρτημάτων της μηχανής κινούμενων εξ αδρανείας Όταν τα εξαρτήματα της μηχανής κινούνται εξ αδρανείας μπορούν να προκαλέσουν σοβαρό τραυματισμό ή θάνατο. Μετά την απενεργοποίηση των μηχανισμών κίνησης, τα παρακάτω εξαρτήματα της μηχανής εξακολουθούν να κινούνται: Αρθρωτοί άξονες Κοπτικοί δίσκοι Σπαστήρας Διατάξεις μεταφοράς Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Πλησιάστε τη μηχανή μόνο αφού έχουν ακινητοποιηθεί πλήρως όλα τα εξαρτήματα της μηχανής. Πρωτότυπες οδηγίες λειτουργίας _03_el 17

18 2 Ασφάλεια 2.3 Βασικές υποδείξεις ασφαλείας Διατήρηση λειτουργικής ικανότητας των μηχανισμών προστασίας Αν οι μηχανισμοί προστασίας λείπουν ή είναι ελαττωματικοί, μπορεί να προκληθεί σοβαρός τραυματισμός ή θάνατος από τα κινούμενα εξαρτήματα της μηχανής. Αντικαθιστάτε τους ελαττωματικούς μηχανισμούς προστασίας. Πριν από τη θέση σε λειτουργία επανατοποθετήστε και επαναφέρετε σε θέση προστασίας όλους τους μηχανισμούς προστασίας και όλα τα λοιπά εξαρτήματα μηχανής που τυχόν είχαν αφαιρεθεί. Αν αμφιβάλλετε για τη σωστή τοποθέτηση και τη λειτουργική ικανότητα όλων των μηχανισμών προστασίας, αναθέστε τον επαληθευτικό έλεγχο σε εξειδικευμένο συνεργείο Ατομικός προστατευτικός εξοπλισμός Η χρήση ατομικού προστατευτικού εξοπλισμού είναι ένα σημαντικό μέτρο ασφάλειας. Ο ελλιπής ή ακατάλληλος ατομικός προστατευτικός εξοπλισμός αυξάνει τον κίνδυνο πρόκλησης βλαβών στην υγεία και τραυματισμών. Στον ατομικό προστατευτικό εξοπλισμό περιλαμβάνονται, για παράδειγμα, τα παρακάτω: Κατάλληλα γάντια προστασίας Υποδήματα ασφαλείας Εφαρμοστά ρούχα προστασίας Ωτασπίδες Γυαλιά προστασίας Καθορίστε και έχετε διαθέσιμο τον κατάλληλο ατομικό προστατευτικό εξοπλισμό για κάθε εργασία. Χρησιμοποιείτε μόνο ατομικό προστατευτικό εξοπλισμό που βρίσκεται σε άψογη κατάσταση και παρέχει αποτελεσματική προστασία. Προσαρμόστε τον ατομικό προστατευτικό εξοπλισμό σε κάθε άτομο, για παράδειγμα στο ύψος Σημάνσεις ασφάλειας στη μηχανή Τα αυτοκόλλητα ασφαλείας στη μηχανή προειδοποιούν για επικίνδυνα σημεία και αποτελούν σημαντικό συστατικό μέρος του εξοπλισμού ασφάλειας της μηχανής. Αν τα αυτοκόλλητα ασφαλείας λείπουν, αυξάνεται ο κίνδυνος σοβαρών και θανατηφόρων τραυματισμών. Καθαρίστε τα βρώμικα αυτοκόλλητα ασφαλείας. Μετά από κάθε καθαρισμό, ελέγχετε αν τα αυτοκόλλητα ασφαλείας είναι πλήρη και ευανάγνωστα. Αντικαθιστάτε αμέσως τα ελλιπή, κατεστραμμένα και δυσανάγνωστα αυτοκόλλητα ασφαλείας. Κολλήστε στα ανταλλακτικά τα προβλεπόμενα αυτοκόλλητα ασφαλείας. Περιγραφές, επεξηγήσεις και οι αριθμοί παραγγελίας των αυτοκόλλητων ασφαλείας, βλ. σελίδα Πρωτότυπες οδηγίες λειτουργίας _03_el

19 Ασφάλεια 2 Βασικές υποδείξεις ασφαλείας Οδική ασφάλεια Κίνδυνοι κατά την πορεία στο δρόμο Αν η μηχανή υπερβαίνει τις μέγιστες διαστάσεις και τιμές βάρους που προβλέπονται από την εθνική νομοθεσία και αν δεν διαθέτει φωτισμό σύμφωνα με τους κανονισμούς, μπορεί κατά την πορεία στο δημόσιο οδικό δίκτυο να αποτελέσει κίνδυνο για τους άλλους χρήστες των οδών. Πριν την πορεία στο δρόμο βεβαιωθείτε ότι δεν σημειώνεται υπέρβαση των μέγιστων επιτρεπόμενων διαστάσεων, τιμών βάρους, φορτίων άξονα, φορτίων στήριξης και ρυμουλκούμενων φορτίων, που ισχύουν σύμφωνα με την εθνική νομοθεσία για την πορεία στο δημόσιο οδικό δίκτυο. Πριν από την πορεία στο δρόμο ανάψτε τα φώτα και βεβαιωθείτε ότι λειτουργούν σωστά. Κίνδυνοι κατά την οδήγηση στο δρόμο και στο χωράφι Οι συνδεδεμένες και προσαρτημένες μηχανές μεταβάλλουν τη συμπεριφορά οδήγησης του τρακτέρ. Η συμπεριφορά οδήγησης εξαρτάται, για παράδειγμα, από την κατάσταση λειτουργίας και από το έδαφος. Αν ο οδηγός δεν λάβει υπόψη του την αλλαγμένη συμπεριφορά οδήγησης, μπορεί να προκαλέσει ατυχήματα. Λάβετε υπόψη τα μέτρα για την οδήγηση στο δρόμο και στο χωράφι, βλ. σελίδα 73. Κίνδυνοι από ελλιπή προετοιμασία της μηχανής για πορεία στο δρόμο Αν η μηχανή δεν προετοιμαστεί σωστά για την πορεία στο δρόμο, μπορεί να προκληθούν σοβαρά ατυχήματα κατά την κυκλοφορία στο οδικό δίκτυο. Πριν από την πορεία στο δρόμο προετοιμάστε τη μηχανή, βλ. σελίδα 74. Κίνδυνοι κατά την πορεία σε στροφές με προσαρτημένη μηχανή Κατά την πορεία σε στροφές, το τρακτέρ με προσαρτημένη μηχανή βγαίνει έξω από την πορεία σε μεγαλύτερη ακτίνα. Μπορεί να προκληθούν ατυχήματα. Λάβετε υπόψη τη μεγαλύτερη περιοχή μετακίνησης. Όταν στρίβετε προσέχετε τους πεζούς, την κυκλοφορία στο αντίθετο ρεύμα και τα εμπόδια. Κίνδυνος ανατροπής στη θέση πλαγιάς Κατά την οδήγηση σε πλαγιές η μηχανή μπορεί να ανατραπεί. Μπορεί να προκληθούν ατυχήματα με συνέπεια τον σοβαρό τραυματισμό ή τον θάνατο. Ο κίνδυνος ανατροπής εξαρτάται από πολλούς παράγοντες. Λάβετε υπόψη τα μέτρα για την οδήγηση, βλ. σελίδα Ασφαλής στάθμευση μηχανής Μια μηχανή σταθμευμένη με εσφαλμένο τρόπο μπορεί να τεθεί ανεξέλεγκτα σε κίνηση ή να ανατραπεί. Ενδέχεται να σημειωθούν τραυματισμοί ή και θάνατοι. Σταθμεύετε τη μηχανή σε οριζόντιο και επίπεδο έδαφος ικανό να αντέξει το βάρος της μηχανής. Πριν την εκτέλεση εργασιών ρύθμισης, σέρβις, συντήρησης και καθαρισμού, φροντίστε η μηχανή να είναι σταθμευμένη σταθερά και με ασφάλεια. Στο κεφάλαιο "Οδήγηση και μεταφορά" ανατρέξτε στην ενότητα "Στάθμευση μηχανής", βλ. σελίδα 75. Πρωτότυπες οδηγίες λειτουργίας _03_el 19

20 2 Ασφάλεια 2.3 Βασικές υποδείξεις ασφαλείας Στάθμευση χωρίς επίβλεψη Μια μηχανή ανεπαρκώς ασφαλισμένη και σταθμευμένη χωρίς επίβλεψη αποτελεί κίνδυνο για άτομα, ιδίως για παιδιά. Πριν από τη στάθμευση: Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα Υλικά λειτουργίας Ακατάλληλα υλικά λειτουργίας Τα υλικά λειτουργίας που δεν συμμορφώνονται με τις απαιτήσεις του κατασκευαστή μπορούν να μειώσουν την ασφάλεια της μηχανής κατά τη λειτουργία και να προκαλέσουν ατυχήματα. Χρησιμοποιείτε μόνο υλικά λειτουργίας που συμμορφώνονται με τις απαιτήσεις του κατασκευαστή. Σχετικά με τις απαιτήσεις που αφορούν τα υλικά λειτουργίας, βλ. σελίδα 45. Προστασία περιβάλλοντος και απόρριψη Τα υλικά λειτουργίας, όπως το καύσιμο ντίζελ, το υγρό φρένων, το αντιπαγωτικό και τα λιπαντικά (π.χ. λάδι κιβωτίου ταχυτήτων, υδραυλικό λάδι), μπορούν να βλάψουν το περιβάλλον και την υγεία. Τα υλικά λειτουργίας δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Συλλέξτε τα υλικά λειτουργίας σε στεγανό δοχείο με ειδική σήμανση και απορρίψτε τα σύμφωνα με τους επίσημους κανονισμούς. Συλλέξτε τα διαρρέοντα υλικά λειτουργίας με απορροφητικό υλικό, βάλτε τα σε στεγανό δοχείο με ειδική σήμανση και απορρίψτε τα σύμφωνα με τους επίσημους κανονισμούς Κίνδυνοι από το περιβάλλον χρήσης Κίνδυνος πυρκαγιάς Λόγω της λειτουργίας ή από ζώα (για παράδειγμα τρωκτικά ή πτηνά που δημιουργούν φωλιές) ή από επαναιώρηση μπορεί να συσσωρευτούν εύφλεκτα υλικά στη μηχανή. Η σκόνη, οι ρύποι και τα υπολείμματα συγκομιδής, όταν η μηχανή χρησιμοποιείται σε ξηρές συνθήκες, μπορεί να αναφλεγούν από την επαφή με καυτά εξαρτήματα και να προκαλέσουν σοβαρό τραυματισμό ή θάνατο από πυρκαγιά. Ελέγχετε και καθαρίζετε καθημερινά τη μηχανή πριν από την πρώτη χρήση. Ελέγχετε και καθαρίζετε τακτικά τη μηχανή κατά τη διάρκεια της εργάσιμης ημέρας. 20 Πρωτότυπες οδηγίες λειτουργίας _03_el

21 Θανατηφόρα ηλεκτροπληξία από υπέργεια καλώδια Ασφάλεια 2 Βασικές υποδείξεις ασφαλείας 2.3 Κατά το κλείσιμο και το άνοιγμα, η μηχανή μπορεί να φτάσει στο ύψος των υπέργειων καλωδίων. Έτσι μπορεί να εκκενωθεί τάση στη μηχανή και να προκληθεί θανατηφόρα ηλεκτροπληξία ή πυρκαγιά. Κατά το κλείσιμο και το άνοιγμα διατηρείτε επαρκή απόσταση από τα ηλεκτρικά υπέργεια καλώδια. Ποτέ μην κλείνετε ή ανοίγετε τις χορτοκοπτικές μονάδες κοντά σε ηλεκτρικούς πυλώνες και υπέργεια καλώδια. Με κλειστές τις χορτοκοπτικές μονάδες διατηρείτε επαρκή απόσταση από τα ηλεκτρικά υπέργεια καλώδια. Για την αποφυγή πιθανού κινδύνου ηλεκτροπληξίας λόγω ηλεκτρικής εκκένωσης, ποτέ μην εξέρχεστε ή εισέρχεστε στο τρακτέρ κάτω από υπέργεια καλώδια. Συμπεριφορά σε περίπτωση ηλεκτρικής εκκένωσης από υπέργεια καλώδια Τα ηλεκτρικά αγώγιμα μέρη της μηχανής μπορεί να βρεθούν υπό υψηλή ηλεκτρική τάση εξαιτίας ηλεκτρικής εκκένωσης. Σε περίπτωση ηλεκτρικής εκκένωσης, δημιουργείται στο έδαφος γύρω από τη μηχανή μια περιοχή τάσης με μεγάλες διαφορές τάσης. Λόγω των μεγάλων διαφορών τάσης στο έδαφος μπορεί να προκληθεί θανατηφόρα ηλεκτροπληξία όταν κάνετε μεγάλα βήματα, ξαπλώνετε στο έδαφος ή στηρίζεστε με τα χέρια στο έδαφος. Μην εξέρχεστε από την καμπίνα. Μην αγγίζετε μεταλλικά μέρη. Μην δημιουργείτε αγώγιμη σύνδεση προς τη γη. Προειδοποιήστε τα υπόλοιπα άτομα: Δεν πρέπει να πλησιάσουν τη μηχανή. Οι διαφορές ηλεκτρικών τάσεων στο έδαφος μπορεί να προκαλέσουν σοβαρή ηλεκτροπληξία. Περιμένετε βοήθεια από επαγγελματίες διασώστες. Το υπέργειο καλώδιο πρέπει να απενεργοποιηθεί. Αν παρά την ηλεκτρική εκκένωση πρέπει να εξέλθουν άτομα από την καμπίνα, για παράδειγμα επειδή υπάρχει άμεσος κίνδυνος θανάτου λόγω πυρκαγιάς: Αποφύγετε την ταυτόχρονη επαφή με τη μηχανή και το έδαφος. Πηδήξτε έξω από τη μηχανή. Προσγειωθείτε με ασφάλεια στα πόδια σας. Μην αγγίζετε τη μηχανή εξωτερικά. Απομακρυνθείτε από τη μηχανή με πολύ μικρά βήματα έχοντας τα πόδια σας όσο το δυνατόν πιο κοντά το ένα στο άλλο Πηγές κινδύνου στη μηχανή Ο θόρυβος μπορεί να προκαλέσει βλάβες στην υγεία Λόγω της δημιουργίας θορύβου από τη μηχανή κατά τη λειτουργία, μπορεί να προκληθούν βλάβες στην υγεία όπως μείωση ακοής, κώφωση ή εμβοές. Όταν η μηχανή χρησιμοποιείται με μεγάλο αριθμό στροφών αυξάνεται επιπρόσθετα η ένταση του θορύβου. Πριν από τη θέση σε λειτουργία της μηχανής, εκτιμήστε τον κίνδυνο από τον θόρυβο. Ανάλογα με τις συνθήκες του περιβάλλοντος, τους χρόνους εργασίας και τις συνθήκες εργασίας και λειτουργίας της μηχανής, επιλέξτε και χρησιμοποιήστε τον κατάλληλο τύπο ωτασπίδων. Ορίστε κανόνες για τη χρήση των ωτασπίδων και τη διάρκεια εργασίας. Στη διάρκεια της λειτουργίας διατηρείτε κλειστά τα παράθυρα και τις πόρτες της καμπίνας. Κατά την πορεία στον δρόμο βγάλτε τις ωτασπίδες. Πρωτότυπες οδηγίες λειτουργίας _03_el 21

22 2 Ασφάλεια 2.3 Βασικές υποδείξεις ασφαλείας Υγρά υπό υψηλή πίεση Τα παρακάτω υγρά βρίσκονται υπό υψηλή πίεση: Υδραυλικό λάδι Τα υγρά που εκτινάσσονται υπό υψηλή πίεση μπορούν να διεισδύσουν στο σώμα μέσω του δέρματος και να προκαλέσουν σοβαρό τραυματισμό. Αν υπάρχει υποψία ότι κάποιο σύστημα πίεσης παρουσιάζει βλάβη, ακινητοποιήστε αμέσως και ασφαλίστε τη μηχανή και επικοινωνήστε με ένα εξειδικευμένο συνεργείο. Σε καμία περίπτωση μην ελέγχετε τα σημεία διαρροής με γυμνό χέρι. Ακόμα και μια οπή μικρή όσο η μύτη μιας καρφίτσας μπορεί να προκαλέσει σοβαρούς τραυματισμούς. Κατά την αναζήτηση για σημεία διαρροής, λόγω κινδύνου τραυματισμού χρησιμοποιήστε κατάλληλα βοηθητικά μέσα, π.χ. ένα κομμάτι χαρτόνι. Μην πλησιάζετε το σώμα και το πρόσωπό σας σε σημεία διαρροής. Αν διεισδύσει στο σώμα υγρό, καλέστε αμέσως γιατρό. Το υγρό πρέπει να απομακρυνθεί από το σώμα το συντομότερο δυνατό. Καυτά υγρά Κατά την εκροή καυτών υγρών μπορεί να προκληθούν εγκαύματα. Κατά την εκροή καυτών υλικών λειτουργίας χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό. Αν χρειάζεται, πριν την εκτέλεση εργασιών επισκευής, συντήρησης και καθαρισμού, περιμένετε να κρυώσουν τα υγρά και τα εξαρτήματα της μηχανής. Ζημιά στο σύστημα πεπιεσμένου αέρα Οι φθαρμένοι εύκαμπτοι σωλήνες πεπιεσμένου αέρα του συστήματος πεπιεσμένου αέρα μπορεί να σκιστούν. Οι σωλήνες που λόγω της πίεσης τινάζονται ανεξέλεγκτα μπορούν να προκαλέσουν σοβαρό τραυματισμό. Αν υπάρχει υποψία ότι το σύστημα πεπιεσμένου αέρα παρουσιάζει ζημιά, επικοινωνήστε αμέσως με ένα εξειδικευμένο συνεργείο. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Καυτές επιφάνειες Τα παρακάτω εξαρτήματα μπορεί να υπερθερμανθούν κατά τη λειτουργία και να προκαλέσουν εγκαύματα: Κιβώτιο διανομής Κιβώτιο μετάδοσης χορτοκοπτικής μονάδας Μετάδοση κίνησης με ιμάντα Υδραυλική εγκατάσταση Κοπτική ράβδος Κρατήστε επαρκή απόσταση από τις καυτές επιφάνειες. Περιμένετε να κρυώσουν τα εξαρτήματα της μηχανής και φοράτε γάντια προστασίας. 22 Πρωτότυπες οδηγίες λειτουργίας _03_el

23 Ασφάλεια 2 Βασικές υποδείξεις ασφαλείας Κίνδυνοι από συγκεκριμένες ενέργειες: Εκτέλεση εργασιών στη μηχανή Εκτέλεση εργασιών μόνο σε ακινητοποιημένη μηχανή Αν η μηχανή δεν είναι ακινητοποιημένη και ασφαλισμένη, μπορεί να προκύψει ακούσια κίνηση εξαρτημάτων ή να τεθεί σε κίνηση η μηχανή. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Πριν την εκτέλεση όλων των εργασιών επισκευής, συντήρησης, ρύθμισης και καθαρισμού στη μηχανή ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Εργασίες συντήρησης και επισκευής Η εσφαλμένη εκτέλεση εργασιών συντήρησης και επισκευής διακυβεύει την ασφάλεια κατά τη λειτουργία. Μπορεί να προκληθούν ατυχήματα με συνέπεια τον σοβαρό τραυματισμό ή τον θάνατο. Εκτελείτε αποκλειστικά και μόνο τις εργασίες που περιγράφονται σε αυτές τις οδηγίες λειτουργίας. Πριν την εκτέλεση όλων των εργασιών ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Αναθέστε την εκτέλεση όλων των άλλων εργασιών συντήρησης και επισκευής μόνο σε εξειδικευμένο συνεργείο. Ανυψωμένη μηχανή και ανυψωμένα εξαρτήματα μηχανής Η ανυψωμένη μηχανή και τα ανυψωμένα εξαρτήματα της μηχανής μπορεί να κατέβουν ακούσια ή να ανατραπούν. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Μην παραμένετε κάτω από την ανυψωμένη μηχανή ή τα ανυψωμένα εξαρτήματα της μηχανής χωρίς να τα έχετε ασφαλίσει με υποστήριγμα, βλ. σελίδα 25. Πριν την εκτέλεση όλων των εργασιών σε ανυψωμένες μηχανές ή εξαρτήματα μηχανής, κατεβάστε τη μηχανή ή τα εξαρτήματα μηχανής. Πριν την εκτέλεση όλων των εργασιών κάτω από ανυψωμένες μηχανές ή εξαρτήματα μηχανής, ασφαλίστε τη μηχανή ή τα εξαρτήματα μηχανής από κατέβασμα χρησιμοποιώντας σταθερό, άκαμπτο στήριγμα ασφαλείας ή υδραυλική διάταξη απομόνωσης και υποστηρίγματα. Πρωτότυπες οδηγίες λειτουργίας _03_el 23

24 2 Ασφάλεια 2.4 Ενέργειες ρουτίνας για την ασφάλεια Κίνδυνος από εργασίες συγκόλλησης Η εσφαλμένη εκτέλεση εργασιών συγκόλλησης διακυβεύει την ασφάλεια κατά τη λειτουργία της μηχανής. Μπορεί να προκληθούν ατυχήματα με συνέπεια τον σοβαρό τραυματισμό ή τον θάνατο. Σε καμία περίπτωση μην εκτελείτε συγκόλληση στα παρακάτω εξαρτήματα: Κιβώτια ταχυτήτων Εξαρτήματα του υδραυλικού συστήματος Εξαρτήματα του ηλεκτρονικού συστήματος Πλαίσιο ή φέροντα υποσυστήματα Πριν την εκτέλεση εργασιών συγκόλλησης στη μηχανή, ζητήστε σχετική άδεια από το τμήμα εξυπηρέτησης πελατών της KRONE και, αν χρειάζεται, ζητήστε να σας υποδείξουν εναλλακτικές λύσεις. Πριν την εκτέλεση εργασιών συγκόλλησης στη μηχανή, σταθμεύστε με ασφάλεια τη μηχανή και αποσυνδέστε την από το τρακτέρ. Αναθέτετε την εκτέλεση των εργασιών συγκόλλησης μόνο σε έμπειρο τεχνικό προσωπικό. Προσεγγίστε τη γείωση της συσκευής συγκόλλησης στα σημεία συγκόλλησης. Προσέξτε κατά τις εργασίες συγκόλλησης κοντά σε ηλεκτρικά και υδραυλικά εξαρτήματα, πλαστικά εξαρτήματα και συσσωρευτές πίεσης. Μπορεί να προκληθεί βλάβη στα εξαρτήματα, κίνδυνοι για άτομα ή ατυχήματα Συμπεριφορά σε επικίνδυνες καταστάσεις και ατυχήματα Αν σε επικίνδυνες καταστάσεις δεν ληφθούν μέτρα ή ληφθούν εσφαλμένα μέτρα, μπορεί να εμποδιστεί η διάσωση ατόμων που διατρέχουν κίνδυνο. Όταν οι συνθήκες διάσωσης είναι δυσμενείς, μειώνονται οι πιθανότητες παροχής βοήθειας για την ανακούφιση των τραυματισμένων ατόμων. Κύρια ενέργεια: Σβήστε τη μηχανή. Εξετάστε την κατάσταση και εξακριβώστε την αιτία του κινδύνου. Αποκλείστε με ασφάλεια τον τόπο του ατυχήματος. Μεριμνήστε για τη διάσωση των ατόμων που βρίσκονται στην περιοχή κινδύνου. Απομακρύνετέ τα από την περιοχή κίνδυνου και μην επιτρέπετε την πρόσβαση. Ειδοποιήστε τις ομάδες διάσωσης και, αν είναι εφικτό, φέρτε βοήθεια. Λάβετε άμεσα τα μέτρα διάσωσης. 2.4 Ενέργειες ρουτίνας για την ασφάλεια Ακινητοποίηση και ασφάλιση της μηχανής ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από κίνηση της μηχανής ή των εξαρτημάτων της μηχανής Αν η μηχανή δεν είναι ακινητοποιημένη, υπάρχει κίνδυνος ακούσιας κίνησης της μηχανής ή των εξαρτημάτων της μηχανής. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Πριν την έξοδο από τη θέση χειρισμού: Ακινητοποιήστε και ασφαλίστε τη μηχανή. 24 Πρωτότυπες οδηγίες λειτουργίας _03_el

25 Για να ακινητοποιήσετε και να ασφαλίσετε τη μηχανή: Ασφάλεια 2 Ενέργειες ρουτίνας για την ασφάλεια 2.4 Σταθμεύστε τη μηχανή σε οριζόντιο και επίπεδο έδαφος ικανό να φέρει το βάρος της μηχανής. Απενεργοποιήστε τους μηχανισμούς κίνησης και περιμένετε έως ότου ακινητοποιηθούν τα εξαρτήματα που κινούνται εξ αδρανείας. Χαμηλώστε εντελώς τη μηχανή μέχρι το έδαφος. Σβήστε τον κινητήρα του τρακτέρ, αφαιρέστε το κλειδί της μίζας και πάρτε το μαζί σας. Ασφαλίστε το τρακτέρ από κύλιση Ασφάλιση ανυψωμένης μηχανής και ανυψωμένων εξαρτημάτων μηχανής έναντι κατεβάσματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος σύνθλιψης από κίνηση της μηχανής ή εξαρτημάτων της μηχανής Αν η μηχανή ή τα εξαρτήματα της μηχανής δεν έχουν ασφαλιστεί έναντι κατεβάσματος, υπάρχει κίνδυνος κύλισης, πτώσης ή κατεβάσματος της μηχανής ή των εξαρτημάτων της μηχανής. Κατά συνέπεια μπορεί να προκληθούν τραυματισμοί από σύνθλιψη ή θάνατοι. Κατεβάστε τα ανυψωμένα εξαρτήματα της μηχανής. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Πριν την εκτέλεση εργασιών στα ανυψωμένα εξαρτήματα της μηχανής ή κάτω από αυτά: Ασφαλίστε τη μηχανή ή τα εξαρτήματα μηχανής έναντι κατεβάσματος χρησιμοποιώντας την υδραυλική διάταξη απομόνωσης στη μηχανή (π.χ. βαλβίδα κλεισίματος). Πριν την εκτέλεση εργασιών στα ανυψωμένα εξαρτήματα της μηχανής ή κάτω από αυτά: Υποστηρίξτε με ασφάλεια τη μηχανή ή τα εξαρτήματα της μηχανής. Για να υποστηρίξετε με ασφάλεια τη μηχανή ή τα εξαρτήματα της μηχανής: Χρησιμοποιήστε ως υποστηρίγματα μόνο κατάλληλα υλικά με επαρκείς διαστάσεις, που να μην σπάνε ή υποχωρούν κατά την επιβάρυνση και καταπόνηση. Οι πλίνθοι και οι κούφιοι τσιμεντόλιθοι δεν ενδείκνυνται για τη στερέωση και την ασφαλή υποστήριξη και η χρήση τους δεν επιτρέπεται. Οι γρύλοι δεν ενδείκνυνται για τη στερέωση και την ασφαλή υποστήριξη και η χρήση τους δεν επιτρέπεται Έλεγχος στάθμης λαδιού και αλλαγή λαδιού και στοιχείου φίλτρου με ασφάλεια ΠΡΟΕΙΔΟΠΟΙΗΣΗ Έλεγχος στάθμης λαδιού και αλλαγή λαδιού και στοιχείου φίλτρου με ασφάλεια Αν ο έλεγχος στάθμης λαδιού καθώς και η αλλαγή λαδιού και στοιχείου φίλτρου δεν διενεργηθούν με ασφάλεια, μπορεί να μειωθεί η ασφάλεια της μηχανής κατά τη λειτουργία. Μπορεί να προκληθούν ατυχήματα. Εκτελέστε με ασφάλεια τον έλεγχο στάθμης λαδιού και την αλλαγή λαδιού και στοιχείου φίλτρου. Πρωτότυπες οδηγίες λειτουργίας _03_el 25

26 2 Ασφάλεια 2.5 Αυτοκόλλητα ασφαλείας στη μηχανή Για να διενεργήσετε τον έλεγχο στάθμης λαδιού και την αλλαγή λαδιού και στοιχείου φίλτρου με ασφάλεια: Κατεβάστε τα ανυψωμένα εξαρτήματα της μηχανής ή ασφαλίστε τα έναντι πτώσης, βλ. σελίδα 25. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Τηρείτε τα χρονικά διαστήματα για τον έλεγχο στάθμης λαδιού καθώς και την αλλαγή λαδιού και στοιχείου φίλτρου, βλ. σελίδα 87. Χρησιμοποιείτε μόνο την ποιότητα/ποσότητα λαδιού που ορίζεται στον πίνακα υλικών λειτουργίας, βλ. σελίδα 45. Καθαρίστε την περιοχή γύρω από τα εξαρτήματα (π.χ. κιβώτιο ταχυτήτων, φίλτρο υψηλής πίεσης) και βεβαιωθείτε ότι κανένα ξένο σώμα δεν μπορεί να εισχωρήσει στα εξαρτήματα ή στο υδραυλικό σύστημα. Ελέγξτε τους υπάρχοντες στεγανοποιητικούς δακτυλίους για ζημιές και, αν χρειάζεται, αντικαταστήστε τους. Συλλέξτε το λάδι εκροής/το παλιό λάδι σε ένα δοχείο κατάλληλο για τον σκοπό αυτόν και απορρίψτε το σύμφωνα με τους κανονισμούς, βλ. σελίδα Αυτοκόλλητα ασφαλείας στη μηχανή ΠΛΗΡΟΦΟΡΙΕΣ Κάθε αυτοκόλλητο ασφάλειας φέρει έναν αριθμό παραγγελίας και μπορείτε να το παραγγείλετε απευθείας από τον κατασκευαστή ή τον εξουσιοδοτημένο έμπορο. Η διεύθυνση βρίσκεται στο εσωτερικό εξώφυλλο. Για την τοποθέτηση των αυτοκόλλητων ασφάλειας, η επιφάνεια τοποθέτησης στη μηχανή πρέπει να είναι καθαρή από ρύπανση, λάδια και γράσα για βέλτιστη πρόσφυση των αυτοκόλλητων. 26 Πρωτότυπες οδηγίες λειτουργίας _03_el

27 Ασφάλεια 2 Αυτοκόλλητα ασφαλείας στη μηχανή 2.5 Πρωτότυπες οδηγίες λειτουργίας _03_el 27

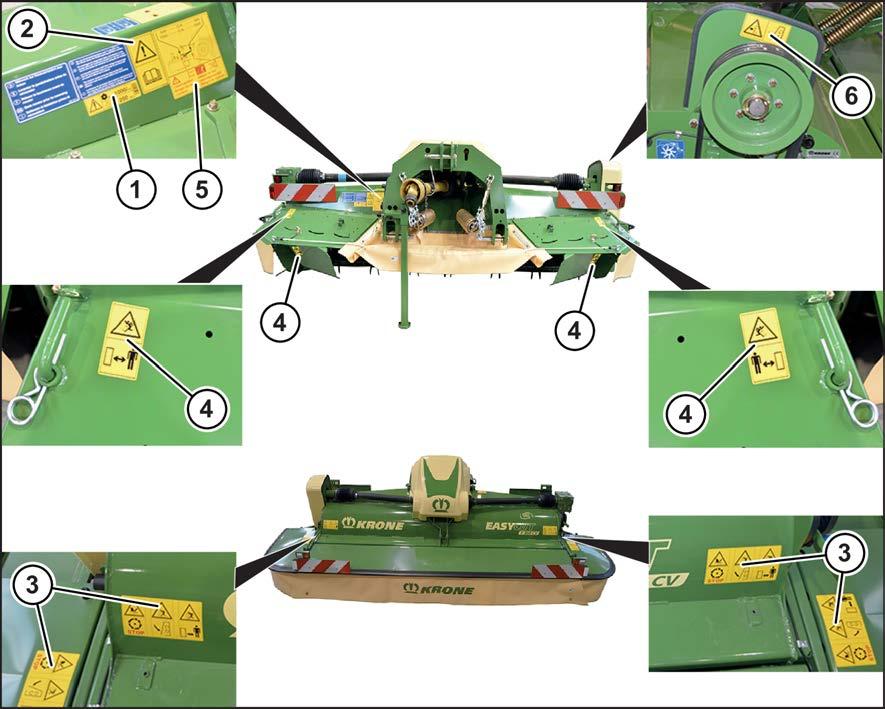

28 2 Ασφάλεια 2.5 Αυτοκόλλητα ασφαλείας στη μηχανή Θέση και σημασία των αυτοκόλλητων ασφάλειας Στην έκδοση "Εξωθημένο" KM Πρωτότυπες οδηγίες λειτουργίας _03_el

29 Ασφάλεια 2 Αυτοκόλλητα ασφαλείας στη μηχανή Αρ. παραγγ (1x) Κίνδυνος από υπέρβαση του μέγιστου επιτρεπόμενου αριθμού στροφών ΡΤΟ ή της μέγιστης επιτρεπόμενης πίεσης λειτουργίας Σε περίπτωση υπέρβασης του επιτρεπόμενου αριθμού στροφών ΡΤΟ, μπορεί να καταστραφούν ή να εκτιναχθούν τμήματα της μηχανής. Σε περίπτωση υπέρβασης της μέγιστης επιτρεπόμενης πίεσης λειτουργίας μπορεί να προκληθεί ζημιά στα υδραυλικά εξαρτήματα. Μπορεί να προκληθούν σοβαροί ή θανατηφόροι τραυματισμοί. Λαμβάνετε υπόψη σας τον επιτρεπόμενο αριθμό στροφών ΡΤΟ. Λαμβάνετε υπόψη σας την επιτρεπόμενη πίεση λειτουργίας. 2. Αρ. παρ (1x) Κίνδυνος από εσφαλμένο χειρισμό και άγνοια Εξαιτίας εσφαλμένου χειρισμού της μηχανής, άγνοιας για τη μηχανή καθώς και εσφαλμένης συμπεριφοράς σε επικίνδυνες καταστάσεις, υπάρχει κίνδυνος για τη ζωή του χειριστή και τρίτων. Πριν από τη θέση σε λειτουργία, διαβάστε και τηρήστε τις οδηγίες λειτουργίας και τις υποδείξεις ασφαλείας. Πρωτότυπες οδηγίες λειτουργίας _03_el 29

30 2 Ασφάλεια 2.5 Αυτοκόλλητα ασφαλείας στη μηχανή KM Πρωτότυπες οδηγίες λειτουργίας _03_el

31 Ασφάλεια 2 Αυτοκόλλητα ασφαλείας στη μηχανή Αρ. παρ (4x) α) Κίνδυνος από περιστρεφόμενα εξαρτήματα της μηχανής Επειδή τα τμήματα της μηχανής μπορεί να συνεχίσουν να κινούνται εξ αδρανείας μετά την απενεργοποίηση, υπάρχει κίνδυνος τραυματισμού. Μην αγγίζετε τα κινούμενα τμήματα της μηχανής. Περιμένετε μέχρι να ακινητοποιηθούν πλήρως τα τμήματα της μηχανής. β) Κίνδυνος από εκσφενδονιζόμενα αντικείμενα Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα. Πριν από τη θέση σε λειτουργία, φέρτε τα συστήματα προστασίας στη θέση προστασίας. γ) Κίνδυνος από εκσφενδονιζόμενα αντικείμενα Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα. Κρατάτε αποστάσεις όταν η μηχανή είναι σε λειτουργία. 4. Αρ. παραγγ (4x) Κίνδυνος από εκσφενδονιζόμενα αντικείμενα Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα. Κρατάτε αποστάσεις όταν η μηχανή είναι σε λειτουργία. Πρωτότυπες οδηγίες λειτουργίας _03_el 31

32 2 Ασφάλεια 2.5 Αυτοκόλλητα ασφαλείας στη μηχανή KM Πρωτότυπες οδηγίες λειτουργίας _03_el

33 Ασφάλεια 2 Αυτοκόλλητα ασφαλείας στη μηχανή Αρ. παρ (1x) Κίνδυνος θανάτου σε περίπτωση υπέρβασης του μέγιστου επιτρεπόμενου αριθμού στροφών ΡΤΟ Σε περίπτωση υπέρβασης του επιτρεπόμενου αριθμού στροφών ΡΤΟ μπορεί να καταστραφούν ή να εκτιναχθούν τμήματα της μηχανής. Μπορεί να προκληθούν σοβαροί ή θανατηφόροι τραυματισμοί. Λαμβάνετε υπόψη σας τον επιτρεπόμενο αριθμό στροφών ΡΤΟ. 6. Αρ. παρ (1x) Κίνδυνος από περιστρεφόμενα εξαρτήματα της μηχανής Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από περιστρεφόμενα εξαρτήματα της μηχανής. Πριν από τη θέση σε λειτουργία, φέρτε τα συστήματα προστασίας στη θέση προστασίας. Πρωτότυπες οδηγίες λειτουργίας _03_el 33

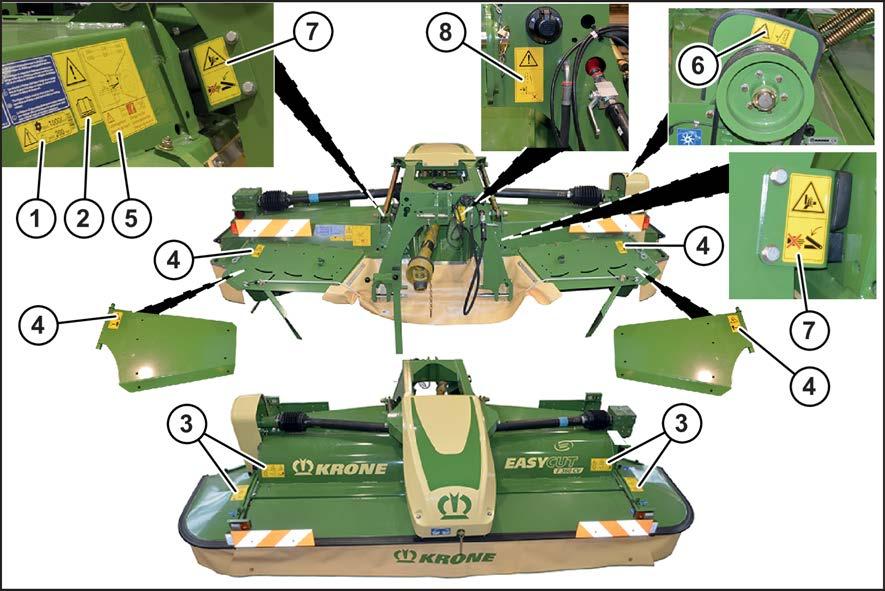

34 2 Ασφάλεια 2.5 Αυτοκόλλητα ασφαλείας στη μηχανή Στην έκδοση "Τραβηγμένο" KM Πρωτότυπες οδηγίες λειτουργίας _03_el

35 Ασφάλεια 2 Αυτοκόλλητα ασφαλείας στη μηχανή Αρ. παραγγ (1x) Κίνδυνος από υπέρβαση του μέγιστου επιτρεπόμενου αριθμού στροφών ΡΤΟ ή της μέγιστης επιτρεπόμενης πίεσης λειτουργίας Σε περίπτωση υπέρβασης του επιτρεπόμενου αριθμού στροφών ΡΤΟ, μπορεί να καταστραφούν ή να εκτιναχθούν τμήματα της μηχανής. Σε περίπτωση υπέρβασης της μέγιστης επιτρεπόμενης πίεσης λειτουργίας μπορεί να προκληθεί ζημιά στα υδραυλικά εξαρτήματα. Μπορεί να προκληθούν σοβαροί ή θανατηφόροι τραυματισμοί. Λαμβάνετε υπόψη σας τον επιτρεπόμενο αριθμό στροφών ΡΤΟ. Λαμβάνετε υπόψη σας την επιτρεπόμενη πίεση λειτουργίας. 2. Αρ. παρ (1x) Κίνδυνος από εσφαλμένο χειρισμό και άγνοια Εξαιτίας εσφαλμένου χειρισμού της μηχανής, άγνοιας για τη μηχανή καθώς και εσφαλμένης συμπεριφοράς σε επικίνδυνες καταστάσεις, υπάρχει κίνδυνος για τη ζωή του χειριστή και τρίτων. Πριν από τη θέση σε λειτουργία, διαβάστε και τηρήστε τις οδηγίες λειτουργίας και τις υποδείξεις ασφαλείας. Πρωτότυπες οδηγίες λειτουργίας _03_el 35

36 2 Ασφάλεια 2.5 Αυτοκόλλητα ασφαλείας στη μηχανή KM Πρωτότυπες οδηγίες λειτουργίας _03_el

37 Ασφάλεια 2 Αυτοκόλλητα ασφαλείας στη μηχανή Αρ. παρ (4x) α) Κίνδυνος από περιστρεφόμενα εξαρτήματα της μηχανής Επειδή τα τμήματα της μηχανής μπορεί να συνεχίσουν να κινούνται εξ αδρανείας μετά την απενεργοποίηση, υπάρχει κίνδυνος τραυματισμού. Μην αγγίζετε τα κινούμενα τμήματα της μηχανής. Περιμένετε μέχρι να ακινητοποιηθούν πλήρως τα τμήματα της μηχανής. β) Κίνδυνος από εκσφενδονιζόμενα αντικείμενα Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα. Πριν από τη θέση σε λειτουργία, φέρτε τα συστήματα προστασίας στη θέση προστασίας. γ) Κίνδυνος από εκσφενδονιζόμενα αντικείμενα Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα. Κρατάτε αποστάσεις όταν η μηχανή είναι σε λειτουργία. 4. Αρ. παραγγ (4x) Κίνδυνος από εκσφενδονιζόμενα αντικείμενα Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από εκσφενδονιζόμενα αντικείμενα. Κρατάτε αποστάσεις όταν η μηχανή είναι σε λειτουργία. Πρωτότυπες οδηγίες λειτουργίας _03_el 37

38 2 Ασφάλεια 2.5 Αυτοκόλλητα ασφαλείας στη μηχανή KM Πρωτότυπες οδηγίες λειτουργίας _03_el

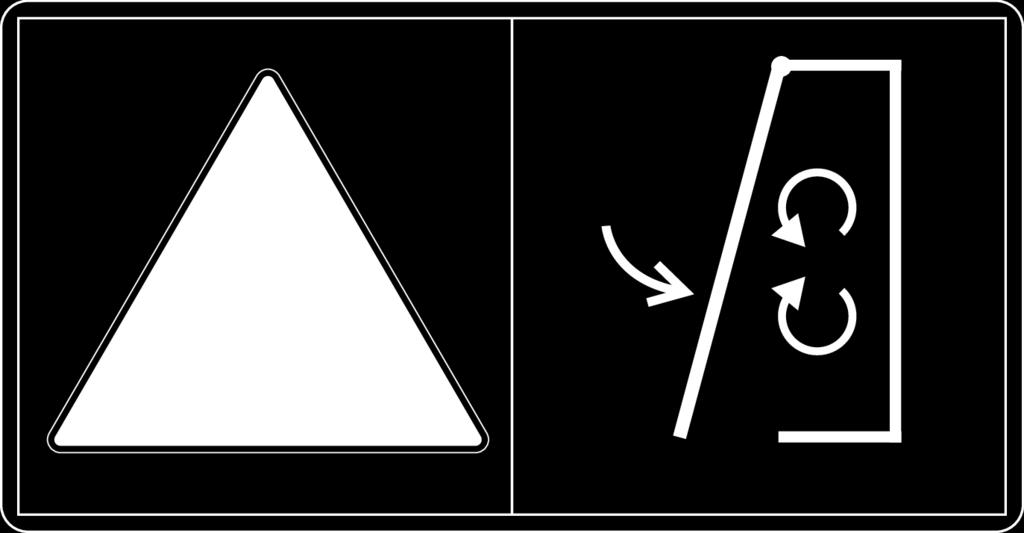

39 Ασφάλεια 2 Αυτοκόλλητα ασφαλείας στη μηχανή Αρ. παρ (1x) Κίνδυνος θανάτου σε περίπτωση υπέρβασης του μέγιστου επιτρεπόμενου αριθμού στροφών ΡΤΟ Σε περίπτωση υπέρβασης του επιτρεπόμενου αριθμού στροφών ΡΤΟ μπορεί να καταστραφούν ή να εκτιναχθούν τμήματα της μηχανής. Μπορεί να προκληθούν σοβαροί ή θανατηφόροι τραυματισμοί. Λαμβάνετε υπόψη σας τον επιτρεπόμενο αριθμό στροφών ΡΤΟ. 6. Αρ. παρ (1x) Κίνδυνος από περιστρεφόμενα εξαρτήματα της μηχανής Όταν η μηχανή βρίσκεται σε λειτουργία υπάρχει κίνδυνος τραυματισμού από περιστρεφόμενα εξαρτήματα της μηχανής. Πριν από τη θέση σε λειτουργία, φέρτε τα συστήματα προστασίας στη θέση προστασίας. 7. Αρ. παρ (2x) Κίνδυνος από σύνθλιψη ή κόψιμο Κίνδυνος τραυματισμού από σύνθλιψη ή κόψιμο από τα κινούμενα εξαρτήματα της μηχανής. Σε καμία περίπτωση μην πλησιάζετε τα χέρια σας στην περιοχή κινδύνου σύνθλιψης, όσο μπορεί να κινούνται ακόμη τα τμήματα που υπάρχουν εκεί. 8. Αρ. παραγγ (1x) Κίνδυνος από ακούσιο άνοιγμα ή ακούσια έκταση εξαρτημάτων της μηχανής Κίνδυνος τραυματισμού των λοιπών χρηστών της οδού από ακούσιο άνοιγμα ή ακούσια έκταση εξαρτημάτων της μηχανής. Πριν από κάθε πορεία μεταφοράς ή πορεία στο δρόμο βεβαιωθείτε ότι η βαλβίδα κλεισίματος είναι κλειστή. Πρωτότυπες οδηγίες λειτουργίας _03_el 39

40 3 Περιγραφή μηχανής 3.1 Συνοπτική παρουσίαση της μηχανής 3 Περιγραφή μηχανής 3.1 Συνοπτική παρουσίαση της μηχανής Στην έκδοση "Τραβηγμένο" KM Υποδοχή μαχαιριών 11 Ενδιάμεσος αρθρωτός άξονας 2 Αρθρωτός άξονας μηχανισμού κίνησης 12 Κιβώτιο ταχυτήτων χορτοκοπτικής μονάδας 3 Βάση αρθρωτού άξονα 13 Μοχλός για τη ρύθμιση του φύλλου θραύσης (μόνο CV) 4 Ελατήριο ανακούφισης 14 Πλευρικό προστατευτικό 5 Kλαπέτο δεματιού 15 Κοπτική ράβδος 6 Ρότορας λεπίδων (μόνο CV) 16 Μηχανισμός προστασίας μπροστά 7 Πόδι στήριξης 17 Μηχανισμός κίνησης ιμάντα 8 Προστατευτικό πανί 18 Κλειδί μαχαιριών 9 Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής 10 Συμπλέκτης τριβής 40 Πρωτότυπες οδηγίες λειτουργίας _03_el

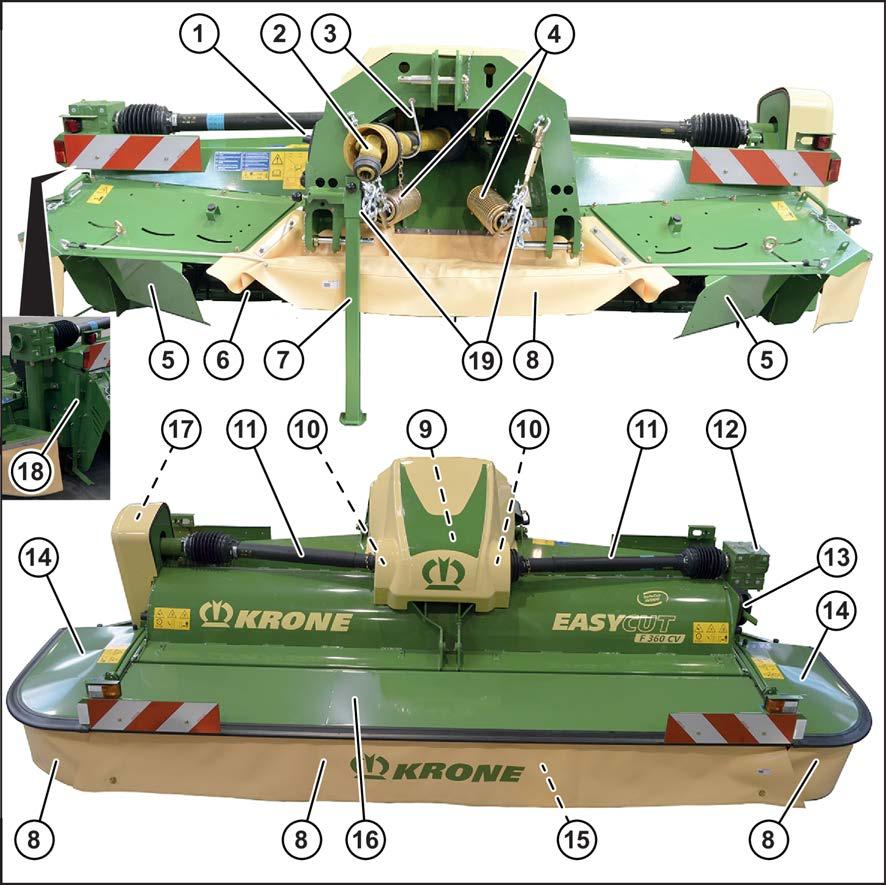

41 Περιγραφή μηχανής 3 Συνοπτική παρουσίαση της μηχανής 3.1 Στην έκδοση "Εξωθημένο" KM Υποδοχή μαχαιριών 11 Ενδιάμεσος αρθρωτός άξονας 2 Αρθρωτός άξονας μηχανισμού κίνησης 12 Κιβώτιο ταχυτήτων χορτοκοπτικής μονάδας 3 Βάση αρθρωτού άξονα 13 Μοχλός για τη ρύθμιση του φύλλου θραύσης (μόνο CV) 4 Ελατήριο ανακούφισης 14 Πλευρικό προστατευτικό 5 Kλαπέτο δεματιού 15 Κοπτική ράβδος 6 Ρότορας λεπίδων (μόνο CV) 16 Μηχανισμός προστασίας μπροστά 7 Πόδι στήριξης 17 Μηχανισμός κίνησης ιμάντα 8 Προστατευτικό πανί 18 Κλειδί μαχαιριών 9 Κιβώτιο μηχανισμού κίνησης κοπτικής 19 Αλυσίδα συγκράτησης μηχανής 10 Συμπλέκτης τριβής Πρωτότυπες οδηγίες λειτουργίας _03_el 41

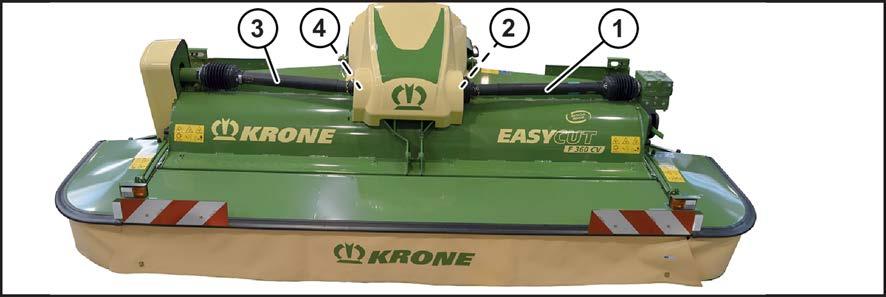

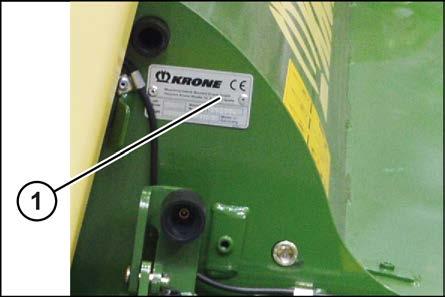

42 3 Περιγραφή μηχανής 3.2 Σήμανση 3.2 Σήμανση ΠΛΗΡΟΦΟΡΙΕΣ Το σύνολο της σήμανσης αποτελεί επίσημο έγγραφο και δεν επιτρέπεται η τροποποίηση ή η καταστροφή της! KMG Τα στοιχεία μηχανής αναγράφονται στην πινακίδα τύπου (1). Η πινακίδα τύπου βρίσκεται μετωπικά δεξιά στο περίβλημα. Στοιχεία για ερωτήσεις και παραγγελίες Σε περίπτωση ερωτήσεων για τη μηχανή και για την παραγγελία ανταλλακτικών, πρέπει να αναφέρεται το έτος κατασκευής, ο αριθμός μηχανής και η περιγραφή τύπου της σχετικής μηχανής. Για να έχετε τα στοιχεία διαθέσιμα ανά πάσα στιγμή, συνιστούμε να τα καταχωρήσετε στα πεδία του εσωτερικού εξώφυλλου των οδηγιών λειτουργίας. 3.3 Ενδιάμεσος αρθρωτός άξονας ΠΛΗΡΟΦΟΡΙΕΣ Συμπλέκτης τριβής Για τη διατήρηση της λειτουργικότητας και για αύξηση της διάρκειας ζωής, φροντίστε να γίνεται εξαέρωση στον συμπλέκτη τριβής μία φορά ετησίως πριν τη συγκομιδή, βλ. σελίδα 92. KMG Ο ενδιάμεσος αρθρωτός άξονας (1) για τον μηχανισμό κίνησης χορτοκοπτικής μονάδας συνδέεται με τον συμπλέκτη τριβής (2) προς το κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής. Ο ενδιάμεσος αρθρωτός άξονας (3) για τον σπαστήρα με λεπίδες συνδέεται με την ελεύθερη κίνηση (4) προς το κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής. 42 Πρωτότυπες οδηγίες λειτουργίας _03_el

43 Περιγραφή μηχανής 3 Ενδιάμεσος αρθρωτός άξονας 3.3 Ο συμπλέκτης τριβής και η ελεύθερη κίνηση προστατεύουν το τρακτέρ και τη μηχανή από ζημιά. Πρωτότυπες οδηγίες λειτουργίας _03_el 43

44 4 Τεχνικά στοιχεία 4 Τεχνικά στοιχεία Διαστάσεις Πλάτος εργασίας Πλάτος μεταφοράς Πλάτος συστήματος θραύσης Πλάτος δεματιού Απόδοση σε εμβαδόν/ώρα Ίδιο βάρος mm mm mm mm 3,5-4,0 ha/h περ kg¹) περ kg²) 1) Στην έκδοση "Εξωθημένο" 2) Στην έκδοση "Τραβηγμένο" Ύψος κοπής Έκδοση σειράς Έκδοση με ολισθητήρα ύψους κοπής Έκδοση με συνδυαστικό ολισθητήρα Ελάχιστες απαιτήσεις από το τρακτέρ Απαιτούμενη ισχύς Αριθμός στροφών PTO Μέγ. πίεση λειτουργίας υδραυλικής εγκατάστασης Τάση φωτισμού Περιοχή ρύθμισης περ. 1 7 cm περ cm περ cm 60 kw (82 PS) min ¹ 200 bar 12 V, 7-πολική Στην έκδοση "Τραβηγμένο" Αναγκαίες υδραυλικές συνδέσεις Υδραυλική σύνδεση απλής δράσης 1x Ανάλογα με τον εξοπλισμό της μηχανής μπορεί να απαιτούνται πρόσθετες υδραυλικές συνδέσεις, βλ. σελίδα 46. Εξοπλισμός της μηχανής (σειριακός) Ανάρτηση κάτω άξονα SafeCut Ταχυσύνδεσμος μαχαιριού ή βιδωτός σύνδεσμος μαχαιριού Αριθμός κοπτικών δίσκων Αριθμός κοπτικών τυμπάνων Σύστημα θραύσης Μηχανισμός κίνησης ιμάντα Μηχανική ανακούφιση ελατηρίου Κατ. II και κατ. III 5 τεμάχια 2 τεμάχια Δόντια από ατσάλι σχήματος V 600/900 min ¹ Θερμοκρασία περιβάλλοντος Εύρος θερμοκρασίας για τη λειτουργία της μηχανής -5 έως +45 C 44 Πρωτότυπες οδηγίες λειτουργίας _03_el

45 Τεχνικά στοιχεία 4 Υλικά λειτουργίας Υλικά λειτουργίας ΥΠΟΔΕΙΞΗ Τηρείτε τα διαστήματα αλλαγής των βιολογικών λαδιών Για τη διατήρηση της αναμενόμενης υψηλής διάρκειας ζωής της μηχανής, τα διαστήματα αλλαγής των βιολογικών λαδιών πρέπει να τηρούνται οπωσδήποτε λόγω της γήρανσης των λαδιών. ΥΠΟΔΕΙΞΗ Ανάμειξη ειδών λαδιών Αν αναμειγνύονται διαφορετικά είδη λαδιών, μπορεί να προκληθούν ζημιές στη μηχανή. Ποτέ μην αναμιγνύετε διαφορετικά είδη λαδιών. Πριν από την αλλαγή είδους λαδιού, επικοινωνήστε με την εξυπηρέτηση πελατών. Μη χρησιμοποιείτε σε καμία περίπτωση λάδι κινητήρα. Χαρακτηρισμός Ποσότητα πλήρωσης Προδιαγραφή Πρώτη πλήρωση στο εργοστάσιο Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής Κιβώτιο ταχυτήτων χορτοκοπτικής μονάδας 1,7 L SAE 90 Wiolin ML 4 SAE 90 0,9 L SAE 90 Wiolin ML 4 SAE 90 Κοπτική ράβδος 7,0 L SAE 90 Wiolin ML 4 SAE 90 Βιολογικά λιπαντικά κατόπιν παραγγελίας Πρωτότυπες οδηγίες λειτουργίας _03_el 45

46 5 Στοιχεία χειρισμού και ενδείξεων 5.1 Υδραυλικές μονάδες ελέγχου του τρακτέρ 5 Στοιχεία χειρισμού και ενδείξεων 5.1 Υδραυλικές μονάδες ελέγχου του τρακτέρ Με τις υδραυλικές μονάδες ελέγχου του τρακτέρ εκτελούνται διάφορες λειτουργίες της μηχανής. Ο πίνακας που ακολουθεί εξηγεί τις λειτουργίες των μονάδων ελέγχου. Στην έκδοση "Εξωθημένο" Χαρακτηρισμός Μπροστινό υδραυλικό σύστημα Στην έκδοση "Υδραυλικά πλευρικά προστατευτικά" Μονάδα ελέγχου διπλής δράσης (1+/1-) Λειτουργία Θέση αιώρησης Κατεβάζει τη χορτοκοπτική μονάδα από τη θέση μεταφοράς στη θέση εργασίας. Πίεση Ανυψώνει τη χορτοκοπτική μονάδα από τη θέση εργασίας στη θέση μεταφοράς. (1+) Ανυψώνει τα πλευρικά προστατευτικά. (1-) Κατεβάζει τα πλευρικά προστατευτικά. Στην έκδοση "Τραβηγμένο" Χαρακτηρισμός Μονάδα ελέγχου απλής δράσης (1+) Στην έκδοση "Υδραυλικά πλευρικά προστατευτικά" Μονάδα ελέγχου διπλής δράσης (2+/2-) Λειτουργία Θέση αιώρησης Κατεβάζει τη χορτοκοπτική μονάδα από τη θέση μεταφοράς στη θέση εργασίας. (1+) Ανυψώνει τη χορτοκοπτική μονάδα από τη θέση εργασίας στη θέση μεταφοράς. (2+) Ανυψώνει τα πλευρικά προστατευτικά. (2-) Κατεβάζει τα πλευρικά προστατευτικά. 46 Πρωτότυπες οδηγίες λειτουργίας _03_el

47 6 Πρώτη θέση σε λειτουργία Πρώτη θέση σε λειτουργία 6 Λίστα ελέγχου για την πρώτη θέση σε λειτουργία 6.1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ατυχημάτων ή ζημιών στη μηχανή λόγω εσφαλμένης πρώτης θέσης σε λειτουργία Οι μηχανές που δεν συναρμολογούνται από εξειδικευμένο προσωπικό μπορεί να εμφανίσουν σφάλματα λόγω άγνοιας. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Η πρώτη θέση σε λειτουργία πρέπει να εκτελείται αποκλειστικά από εξουσιοδοτημένο τεχνικό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από την παράβλεψη των βασικών υποδείξεων ασφαλείας Αν οι βασικές υποδείξεις ασφαλείας δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των βασικών υποδείξεων ασφαλείας, βλ. σελίδα 12. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού, αν δεν τηρηθούν οι ενέργειες ρουτίνας για την ασφάλεια Αν οι ενέργειες ρουτίνας για την ασφάλεια δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των ενεργειών ρουτίνας για την ασφάλεια, βλ. σελίδα Λίστα ελέγχου για την πρώτη θέση σε λειτουργία ü ü Η μηχανή συναρμολογήθηκε σύμφωνα με τις οδηγίες συναρμολόγησης της μηχανής. Όλες οι βίδες και τα παξιμάδια έχουν ελεγχθεί ως προς τη σταθερή έδραση και έχουν σφιχτεί με την προδιαγραφόμενη ροπή σύσφιξης, βλ. σελίδα 89. ü Οι μηχανισμοί προστασίας έχουν τοποθετηθεί και ελεγχθεί ως προς την πληρότητα και για ζημιές. ü Η μηχανή έχει λιπανθεί ολοκληρωμένα, βλ. σελίδα 116. ü Σε όλα τα κιβώτια ταχυτήτων έχει γίνει έλεγχος της στάθμης λαδιού, βλ. σελίδα 99. ü Η υδραυλική εγκατάσταση έχει ελεγχθεί ως προς τη στεγανότητα. ü Το τρακτέρ ανταποκρίνεται στις απαιτήσεις της μηχανής,βλ. σελίδα 44. ü Τα φορτία άξονα, το ελάχιστο έρμα και το συνολικό βάρος έχουν ελεγχθεί. ü Το μήκος του αρθρωτού άξονα έχει ελεγχθεί και προσαρμοστεί, βλ. σελίδα 53. ü Τα μαχαίρια έχουν τοποθετηθεί, βλ. σελίδα 107. ü Στην υδραυλική εγκατάσταση έχει γίνει εξαέρωση. Πρωτότυπες οδηγίες λειτουργίας _03_el 47

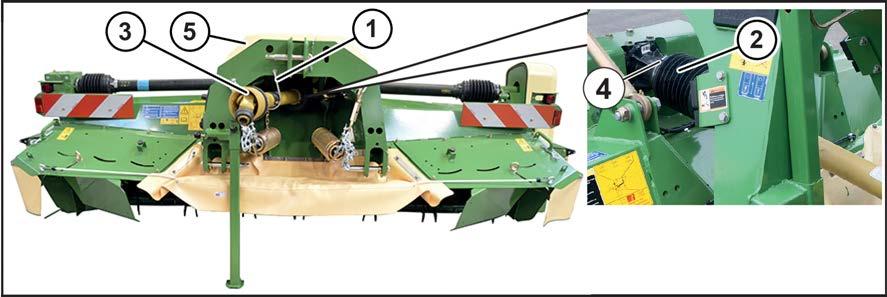

48 6 Πρώτη θέση σε λειτουργία 6.2 Προετοιμασία χορτοκοπτικής μονάδας εμπρόσθιου δίσκου 6.2 Προετοιμασία χορτοκοπτικής μονάδας εμπρόσθιου δίσκου KMG Αφαιρέστε το προστατευτικό (5). Ωθήστε τον αρθρωτό άξονα (3) με το πλήρες προστατευτικό (2) στο τέλος του άξονα ΡΤΟ του κιβωτίου μηχανισμού κίνησης κοπτικής μηχανής, μέχρι να κλειδώσει η ασφάλεια. Ασφαλίστε το πλήρες προστατευτικό (2) με το κολάρο (4) για να μην παρασύρεται κατά την περιστροφή. Αποθέστε τον αρθρωτό άξονα (3) στη βάση αρθρωτού άξονα (1). Τοποθετήστε το προστατευτικό (5). 6.3 Τοποθέτηση εγκατάστασης φωτισμού Ανάλογα με τους εθνικούς κανονισμούς Κίνδυνοι κατά την πορεία στο δρόμο ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν η μηχανή δεν ανταποκρίνεται στη διάταξη που προβλέπεται από την εθνική νομοθεσία για τον φωτισμό και τις προειδοποιητικές πινακίδες, μπορεί κατά την πορεία στο δημόσιο οδικό δίκτυο να αποτελέσει κίνδυνο για τους άλλους χρήστες των οδών. Πριν από την πορεία στον δρόμο τοποθετήστε τον φωτισμό και τις προειδοποιητικές πινακίδες. 48 Πρωτότυπες οδηγίες λειτουργίας _03_el

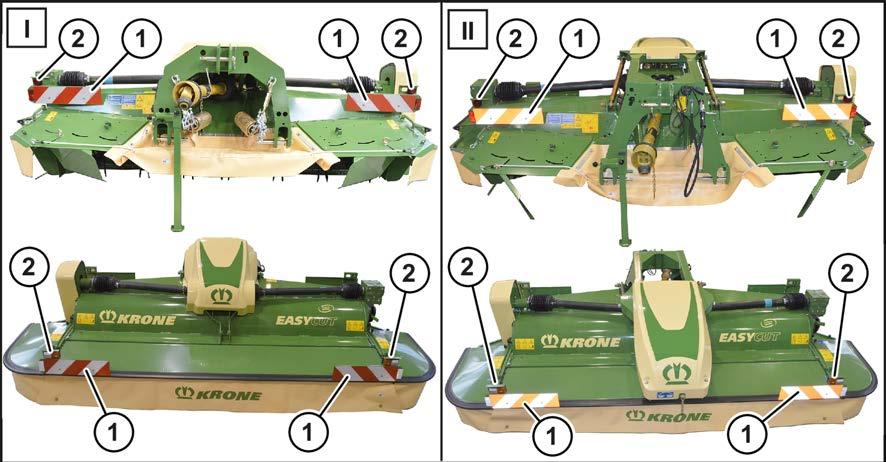

49 Πρώτη θέση σε λειτουργία 6 Προσαρμογή σημείων ζεύξης 6.4 KMG I Στην έκδοση "Εξωθημένο" II Στην έκδοση "Τραβηγμένο" Τοποθετήστε την εγκατάσταση φωτισμού (2) και τις προειδοποιητικές πινακίδες (1) σύμφωνα με τις οδηγίες για τη συνοδευτική συσκευασία (αριθμός εγγράφου ). 6.4 Προσαρμογή σημείων ζεύξης Στην έκδοση "Εξωθημένο" KM Πίροι του κάτω βραχίονα ανάρτησης Η προσάρτηση τριών σημείων έχει σχεδιαστεί για την κατηγορία II και την κατηγορία III. Πρωτότυπες οδηγίες λειτουργίας _03_el 49

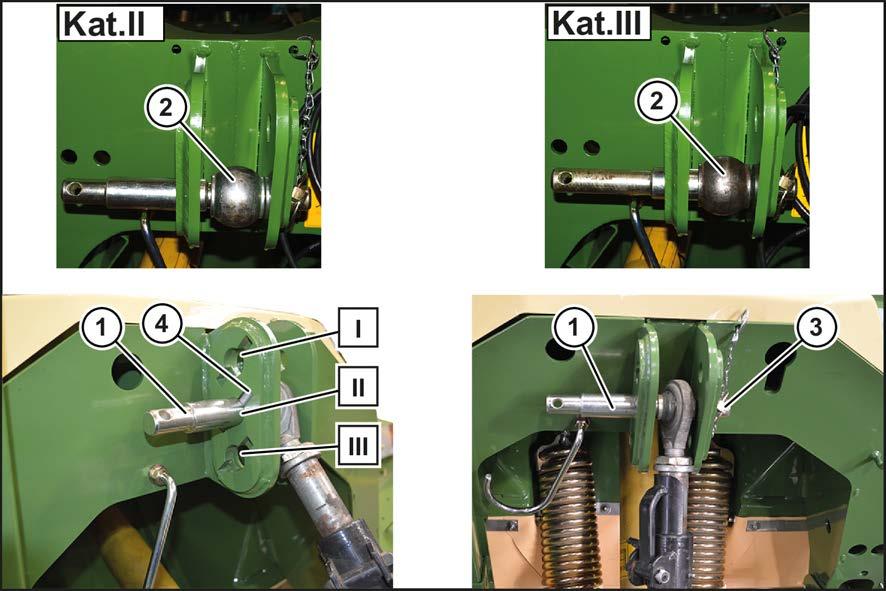

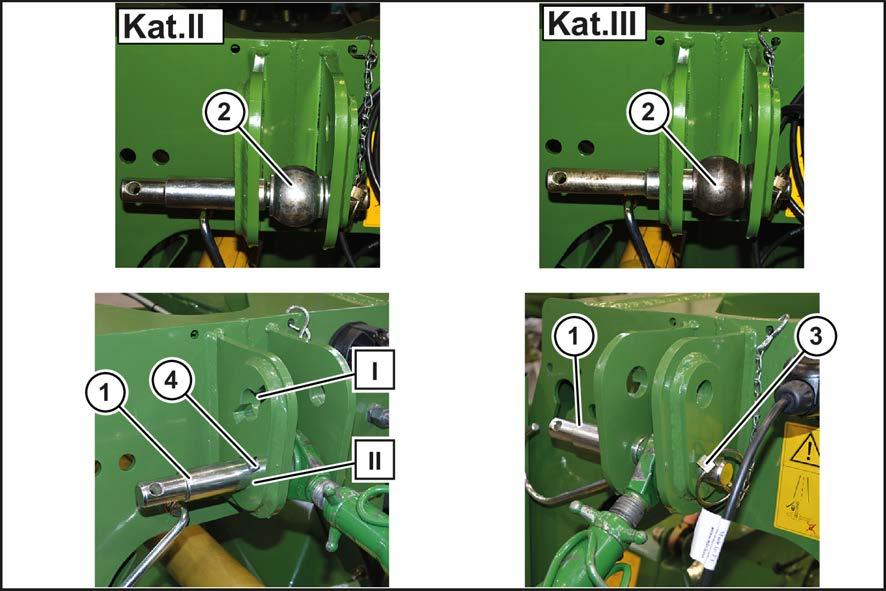

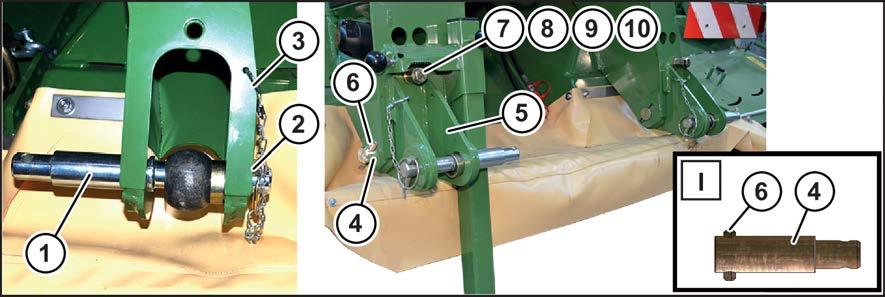

50 6 Πρώτη θέση σε λειτουργία 6.4 Προσαρμογή σημείων ζεύξης Τροποποίηση στην κατηγορία II Αφαιρέστε τους πίρους του κάτω βραχίονα ανάρτησης (2). Εισαγάγετε τους πίρους του κάτω βραχίονα ανάρτησης (2) μέσω του σφαιρικού χιτωνίου κατ. II (1). Ασφαλίστε τους πίρους του κάτω βραχίονα ανάρτησης (2) με την πτυσσόμενη διχαλωτή ασφάλεια (4) και την αλυσίδα ασφαλείας (5). Η πιο κοντή προεξοχή των πίρων του κάτω βραχίονα ανάρτησης (2) δείχνει προς τα μέσα. Τροποποίηση στην κατηγορία III Αφαιρέστε τους πίρους του κάτω βραχίονα ανάρτησης (2). Περιστρέψτε τους πίρους του κάτω βραχίονα ανάρτησης (2) κατά 180 και εισαγάγετε τους μέσω των σφαιρικών χιτωνίων κατ. III (3). Ασφαλίστε τους πίρους του κάτω βραχίονα ανάρτησης (2) με την πτυσσόμενη διχαλωτή ασφάλεια (4) και την αλυσίδα ασφαλείας (5). Η πιο μακριά προεξοχή του πίρου του κάτω βραχίονα ανάρτησης (2) δείχνει προς τα μέσα. Πίρος του άνω βραχίονα ανάρτησης Ο πίρος του άνω βραχίονα ανάρτησης (1) έχει σχεδιαστεί για την κατηγορία II και την κατηγορία III. KM Κατηγορία II (Κατ. II) Εισαγάγετε τον πίρο του άνω βραχίονα ανάρτησης (1) στη θέση (I), (II) ή (III) μέσω του σφαιρικού χιτωνίου κατ. II (2). Η πιο χοντρή προεξοχή του πίρου του άνω βραχίονα ανάρτησης (1) δείχνει προς τα έξω. 50 Πρωτότυπες οδηγίες λειτουργίας _03_el

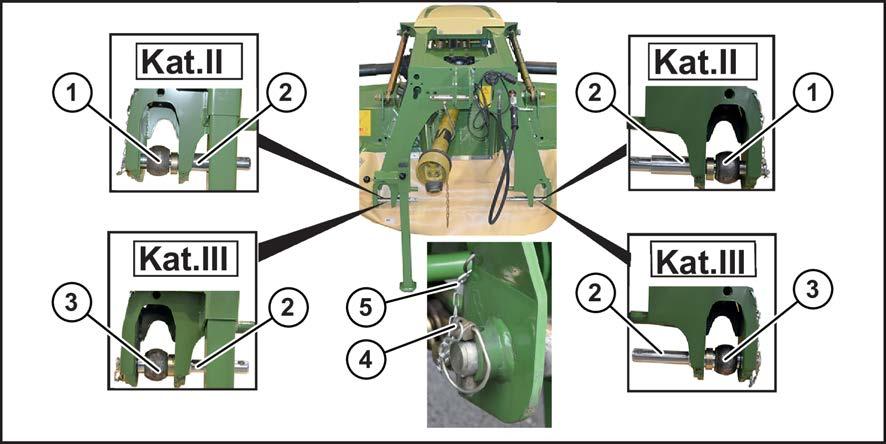

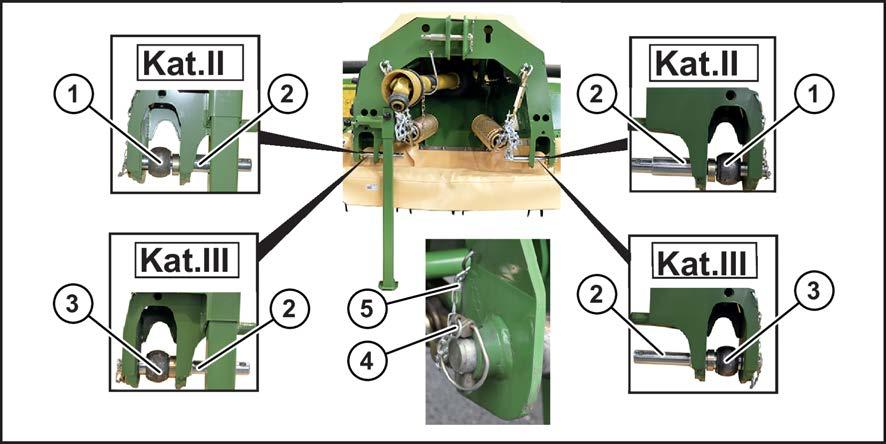

51 Πρώτη θέση σε λειτουργία 6 Προσαρμογή σημείων ζεύξης 6.4 Κατηγορία III (Κατ. III) Εισαγάγετε τον πίρο του άνω βραχίονα ανάρτησης (1) στη θέση (I), (II) ή (III) μέσω του σφαιρικού χιτωνίουκατ. III (2). Η πιο λεπτή προεξοχή του πίρου του άνω βραχίονα ανάρτησης (1) δείχνει προς τα έξω. Ασφαλίστε τον πίρο του άνω βραχίονα ανάρτησης με την πτυσσόμενη διχαλωτή ασφάλεια (3). Βεβαιωθείτε ότι η ασφάλεια έναντι συστροφής (4) του πίρου του άνω βραχίονα ανάρτησης βρίσκεται στην εγκοπή. Στην έκδοση "Τραβηγμένο" KM Πίροι του κάτω βραχίονα ανάρτησης Η προσάρτηση τριών σημείων έχει σχεδιαστεί για την κατηγορία II και την κατηγορία III. Τροποποίηση στην κατηγορία II Αφαιρέστε τους πίρους του κάτω βραχίονα ανάρτησης (2). Εισαγάγετε τους πίρους του κάτω βραχίονα ανάρτησης (2) μέσω του σφαιρικού χιτωνίου κατ. II (1). Ασφαλίστε τους πίρους του κάτω βραχίονα ανάρτησης (2) με την πτυσσόμενη διχαλωτή ασφάλεια (4) και την αλυσίδα ασφαλείας (5). Η πιο κοντή προεξοχή των πίρων του κάτω βραχίονα ανάρτησης (2) δείχνει προς τα μέσα. Τροποποίηση στην κατηγορία III Αφαιρέστε τους πίρους του κάτω βραχίονα ανάρτησης (2). Περιστρέψτε τους πίρους του κάτω βραχίονα ανάρτησης (2) κατά 180 και εισαγάγετε τους μέσω των σφαιρικών χιτωνίων κατ. III (3). Ασφαλίστε τους πίρους του κάτω βραχίονα ανάρτησης (2) με την πτυσσόμενη διχαλωτή ασφάλεια (4) και την αλυσίδα ασφαλείας (5). Η πιο μακριά προεξοχή του πίρου του κάτω βραχίονα ανάρτησης (2) δείχνει προς τα μέσα. Πρωτότυπες οδηγίες λειτουργίας _03_el 51

52 6 Πρώτη θέση σε λειτουργία 6.4 Προσαρμογή σημείων ζεύξης Πίρος του άνω βραχίονα ανάρτησης Ο πίρος του άνω βραχίονα ανάρτησης (1) έχει σχεδιαστεί για την κατηγορία II και την κατηγορία III. KM Κατηγορία II (Κατ. II) Λύστε την πτυσσόμενη διχαλωτή ασφάλεια (3) και αφαιρέστε τον πίρο του άνω βραχίονα ανάρτησης (1). Εισαγάγετε τον πίρο του άνω βραχίονα ανάρτησης (1) στη θέση (I) ή (II) μέσω του σφαιρικού χιτωνίου κατ. II (2). Η πιο χοντρή προεξοχή του πίρου του άνω βραχίονα ανάρτησης (1) δείχνει προς τα έξω. Ασφαλίστε τον πίρο του άνω βραχίονα ανάρτησης με την πτυσσόμενη διχαλωτή ασφάλεια (3). Βεβαιωθείτε ότι η ασφάλεια έναντι συστροφής (4) του πίρου του άνω βραχίονα ανάρτησης βρίσκεται στην εγκοπή. Κατηγορία III (Κατ. III) Εισαγάγετε τον πίρο του άνω βραχίονα ανάρτησης (1) στη θέση (I) ή (II) μέσω του σφαιρικού χιτωνίου κατ. III (2). Η πιο λεπτή προεξοχή του πίρου του άνω βραχίονα ανάρτησης (1) δείχνει προς τα έξω. Ασφαλίστε τον πίρο του άνω βραχίονα ανάρτησης με την πτυσσόμενη διχαλωτή ασφάλεια (3). Βεβαιωθείτε ότι η ασφάλεια έναντι συστροφής (4) του πίρου του άνω βραχίονα ανάρτησης βρίσκεται στην εγκοπή. 52 Πρωτότυπες οδηγίες λειτουργίας _03_el

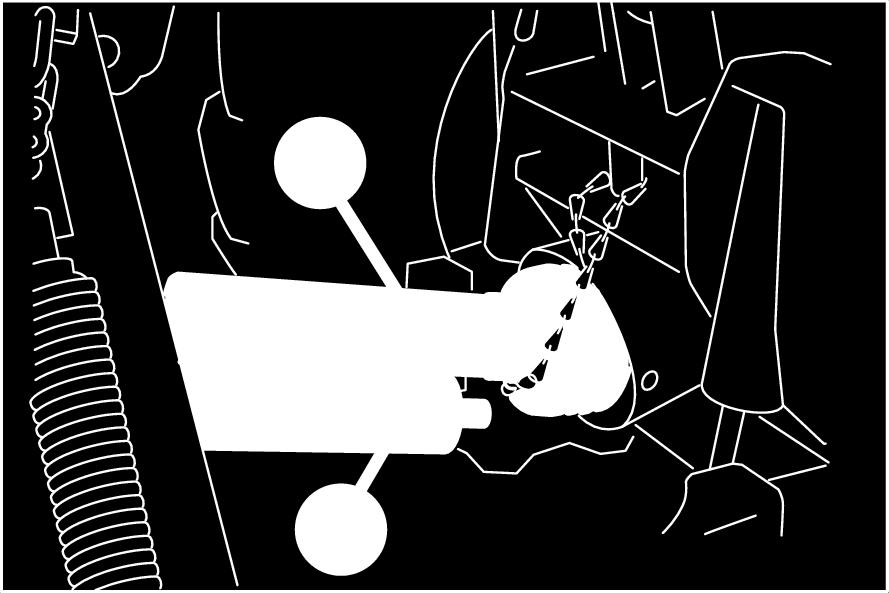

53 Πρώτη θέση σε λειτουργία 6 Προσαρμογή αρθρωτού άξονα Προσαρμογή αρθρωτού άξονα KMG ü Η μηχανή είναι συνδεδεμένη στο τρακτέρ, βλ. σελίδα 55. Κατεβάστε τη μηχανή στη θέση εργασίας. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Διαχωρίστε τους αρθρωτούς άξονες. Εισαγάγετε το κάθε μισό (1, 2) στην πλευρά του τρακτέρ και της μηχανής. Κοντύνετε τους σωλήνες προφίλ και προστασίας. ΠΛΗΡΟΦΟΡΙΕΣ: Σε κάθε θέση λειτουργίας πρέπει να διασφαλίζεται τουλάχιστον μία επικάλυψη (μήκος μετατόπισης) των σωλήνων προφίλ και προστασίας 200 mm. Για περισσότερες πληροφορίες, ανατρέξτε στις οδηγίες λειτουργίας του κατασκευαστή του αρθρωτού άξονα. Ελέγξτε την επικάλυψη των σωλήνων προφίλ και προστασίας. Πρωτότυπες οδηγίες λειτουργίας _03_el 53

54 7 Θέση σε λειτουργία 7.1 Προετοιμασία τρακτέρ 7 Θέση σε λειτουργία ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από την παράβλεψη των βασικών υποδείξεων ασφαλείας Αν οι βασικές υποδείξεις ασφαλείας δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των βασικών υποδείξεων ασφαλείας, βλ. σελίδα 12. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού, αν δεν τηρηθούν οι ενέργειες ρουτίνας για την ασφάλεια Αν οι ενέργειες ρουτίνας για την ασφάλεια δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των ενεργειών ρουτίνας για την ασφάλεια, βλ. σελίδα 24. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού ή ζημιών στη μηχανή λόγω μη σωστά συνδεδεμένων ή τοποθετημένων αγωγών σύνδεσης Αν οι αγωγοί σύνδεσης της μηχανής δεν συνδεθούν ή τοποθετηθούν σωστά στο τρακτέρ, μπορεί να κοπούν ή να υποστούν ζημιά. Αυτό μπορεί να προκαλέσει σοβαρά ατυχήματα. Συνδέστε σωστά και ασφαλίστε τους εύκαμπτους σωλήνες και τα καλώδια. Τοποθετήστε τους εύκαμπτους σωλήνες, τα καλώδια και τα συρματόσκοινα/σκοινιά με τέτοιο τρόπο, ώστε να μην τρίβονται, να μην τεντώνονται, να μην μαγκώνονται, ούτε να έρχονται σε επαφή με άλλα εξαρτήματα (π.χ. ελαστικά του τρακτέρ), ιδιαίτερα στην πορεία σε στροφές. 7.1 Προετοιμασία τρακτέρ Αλλάξτε τον πρόσθιο ανυψωτικό μηχανισμό σε απλής δράσης. Ασφαλίστε τον κάτω βραχίονα ανάρτησης σε αιώρηση. Φέρτε την ανάρτηση μπροστινού άξονα του τρακτέρ στην κεντρική θέση και απενεργοποιήστε την. 7.2 Τοποθέτηση περόνης του άνω βραχίονα ανάρτησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος θανάτου σε περίπτωση εσφαλμένης τοποθέτησης της περόνης του άνω βραχίονα ανάρτησης Η εσφαλμένη τοποθέτηση της περόνης του άνω βραχίονα ανάρτησης (1) μπορεί να οδηγήσει σε θραύση της ατράκτου με σπείρωμα με συνέπεια την ακούσια αποσύνδεση της μηχανής. Αυτό μπορεί να προκαλέσει σοβαρά ατυχήματα. Κατά την τοποθέτηση της περόνης του άνω βραχίονα ανάρτησης, προσέξτε ώστε η στρογγυλεμένη πλευρά (4) της περόνης του άνω βραχίονα ανάρτησης να είναι στραμμένη προς τα πάνω και η περόνη (3) κάτω από την ευθεία πλευρά να είναι τοποθετημένη πάνω στην περόνη του άνω βραχίονα ανάρτησης. 54 Πρωτότυπες οδηγίες λειτουργίας _03_el

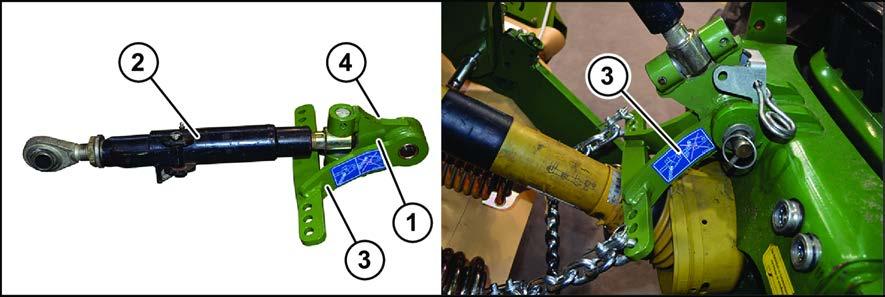

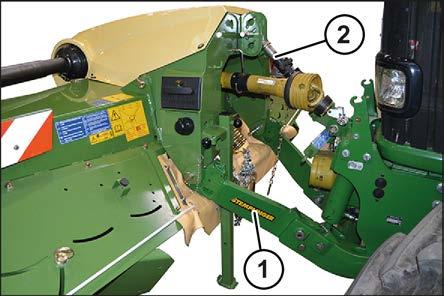

55 Θέση σε λειτουργία 7 Σύνδεση της μηχανής στο τρακτέρ 7.3 KMG ΠΛΗΡΟΦΟΡΙΕΣ Η περόνη του άνω βραχίονα ανάρτησης (1) είναι διαθέσιμη προς παραγγελία με τον αριθμό παραγγελίας *. Βιδώστε την περόνη του άνω βραχίονα ανάρτησης (1) στον άνω βραχίονα ανάρτησης (2) με M30 x 3,5. Εναλλακτικά, αντί για άνω βραχίονα ανάρτησης μπορεί να χρησιμοποιηθεί ένας τηλεσκοπικός άνω βραχίονας ανάρτησης. Τοποθετήστε τις περόνες (3) κάτω από την ευθεία πλευρά πάνω στην περόνη του άνω βραχίονα ανάρτησης. Τοποθετήστε την περόνη του άνω βραχίονα ανάρτησης με τη στρογγυλεμένη πλευρά (4) προς τα πάνω στην πλευρά του τρακτέρ. Ελέγξτε με οπτικό έλεγχο εάν οι περόνες (3) δείχνουν προς τα κάτω και η στρογγυλεμένη πλευρά (4) της περόνης του άνω βραχίονα ανάρτησης προς τα πάνω 7.3 Σύνδεση της μηχανής στο τρακτέρ KMG Πρωτότυπες οδηγίες λειτουργίας _03_el 55

56 7 Θέση σε λειτουργία 7.4 Τοποθέτηση προσαρμογέα κάτω βραχίονα ανάρτησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυξημένος κίνδυνος τραυματισμού! Κατά τη σύνδεση (ιδιαίτερα κατά την εμπροσθοπορεία του τρακτέρ) δεν επιτρέπεται να βρίσκεται κανένα άτομο μεταξύ του τρακτέρ και της μηχανής. Κατεβάστε υδραυλικά το υδραυλικό σύστημα ανύψωσης μπροστινού μέρους μέχρι οι κάτω βραχίονες ανάρτησης (1) του τρακτέρ να βρεθούν κάτω από τους πίρους κάτω βραχίονα ανάρτησης της μηχανής. Οδηγήστε με το τρακτέρ προς τα εμπρός στη μηχανή. Ανεβάστε υδραυλικά το υδραυλικό σύστημα ανύψωσης μπροστινού μέρους μέχρι οι κάτω βραχίονες ανάρτησης (1) να αγκιστρώσουν και να ασφαλίσουν στα σφαιρικά χιτώνια. Ασφαλίστε το τρακτέρ από κύλιση. Κρεμάστε τον άνω βραχίονα ανάρτησης (2) στο καβαλέτο τριών σημείων και ασφαλίστε τον. Έλεγχος ελεύθερου χώρου ΥΠΟΔΕΙΞΗ Ζημιές στη μηχανή λόγω περιορισμένου ελεύθερου χώρου Αν ο ελεύθερος χώρος ανάμεσα στους μπροστινούς τροχούς του τρακτέρ και τη μηχανή είναι πολύ περιορισμένος, μπορεί να προκληθούν ζημιές στη μηχανή κατά τη χρήση. Μετά την πρώτη θέση σε λειτουργία και μετά από κάθε αλλαγή τρακτέρ, ελέγξτε τον ελεύθερο χώρο ανάμεσα στους μπροστινούς τροχούς του τρακτέρ και τη μηχανή. Ελέγξτε τον ελεύθερο χώρο των μπροστινών τροχών σε όλες τις γωνίες του τιμονιού. Αν τα προστατευτικά ή τα καπάκια δεματιών έρχονται σε επαφή με τους μπροστινούς τροχούς του τρακτέρ, τοποθετήστε προσαρμογείς κάτω βραχίονα ανάρτησης ανάμεσα στους κάτω βραχίονες ανάρτησης και τον τριγωνικό σύνδεσμο, βλ. σελίδα Τοποθέτηση προσαρμογέα κάτω βραχίονα ανάρτησης KM Οι προσαρμογείς κάτω βραχίονα ανάρτησης (1) χρησιμεύουν ως προέκταση των κάτω βραχιόνων ανάρτησης, ώστε να αυξάνεται η απόσταση της μηχανής από τους μπροστινούς τροχούς του τρακτέρ. 56 Πρωτότυπες οδηγίες λειτουργίας _03_el

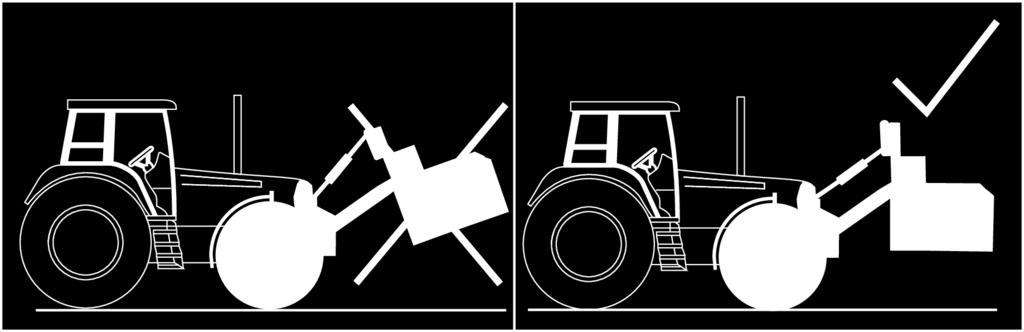

57 Θέση σε λειτουργία 7 Έλεγχος/ρύθμιση παράλληλης ανύψωσης 7.5 ΠΛΗΡΟΦΟΡΙΕΣ Ο συνοδευτικός εξοπλισμός "Προσαρμογέας κάτω βραχίονα ανάρτησης" είναι διαθέσιμος προς παραγγελία με τον αριθμό παραγγελίας *. ü Η μηχανή είναι αποσυνδεδεμένη από το τρακτέρ. Αφαιρέστε τον υπάρχοντα πίρο του κάτω βραχίονα ανάρτησης (1), την πτυσσόμενη διχαλωτή ασφάλεια (2) και την αλυσίδα ασφαλείας (3), δεξιά και αριστερή πλευρά. Λεπτομέρεια (I): Χτυπήστε την περόνη σύσφιξης (6) προς τα μέσα στη μεγαλύτερη διάμετρο του παρεχόμενου πίρου (4). Ωθήστε τον προσαρμογέα κάτω βραχίονα ανάρτησης (5) στο άνοιγμα του καβαλέτου τριών σημείων. Ωθήστε τον προσυναρμολογημένο πίρο (4) από μέσα, μέσα από το καβαλέτο τριών σημείων και μέσα από τον προσαρμογέα κάτω βραχίονα ανάρτησης. Προσέξτε ώστε η περόνη σύσφιξης να βρίσκεται στην εγκοπή του καβαλέτου τριών σημείων. Για να ασφαλίσετε τον πίρο (4), χτυπήστε την περόνη σύσφιξης (6) μέσω του πίρου. Βιδώστε τον προσαρμογέα κάτω βραχίονα ανάρτησης στο καβαλέτο τριών σημείων με ροδέλα (7), χιτώνιο (8), ροδέλα (9) και τη βίδα (10). Η πιο χοντρή ροδέλα βρίσκεται ανάμεσα στον προσαρμογέα κάτω βραχίονα ανάρτησης και το χιτώνιο. Τοποθετήστε την αλυσίδα ασφαλείας (3) στον προσαρμογέα κάτω βραχίονα ανάρτησης (5). Ωθήστε τον πίρο του κάτω βραχίονα ανάρτησης (1) μέσω του προσαρμογέα κάτω βραχίονα ανάρτησης και ασφαλίστε τον με την πτυσσόμενη διχαλωτή ασφάλεια (2), δεξιά και αριστερή πλευρά. 7.5 Έλεγχος/ρύθμιση παράλληλης ανύψωσης ΥΠΟΔΕΙΞΗ Αν η μηχανή δεν ανυψώνεται παράλληλα προς το έδαφος, μπορεί να προκληθούν ζημιές στη μηχανή ή στο τρακτέρ. Αν η μηχανή δεν ανυψώνεται παράλληλα προς το έδαφος, μπορεί να προκύψει μία ακατάλληλη γωνία του αρθρωτού άξονα. Μια ακατάλληλη γωνία οδηγεί σε ασταθή λειτουργία της μηχανής, με ενδεχόμενη συνέπεια σοβαρές ζημιές στη μηχανή ή στο τρακτέρ. Για την αποφυγή ζημιών, η μηχανή θα πρέπει σε ανυψωμένη κατάσταση να ευθυγραμμίζεται όσο το δυνατόν πιο παράλληλα με το έδαφος. Μετά από κάθε νέα τοποθέτηση της μηχανής, ελέγξτε την παραλληλότητα της μηχανής με το έδαφος ενώ η μηχανή είναι σε ανυψωμένη κατάσταση. KM Πρωτότυπες οδηγίες λειτουργίας _03_el 57

58 7 Θέση σε λειτουργία 7.6 Τοποθέτηση ελατηρίων ανακούφισης Τοποθετήστε τον άνω βραχίονα ανάρτησης στον τριγωνικό σύνδεσμο ή στο άνω σημείο σύνδεσης της μηχανής κατά τέτοιον τρόπο, ώστε η μηχανή σε ανυψωμένη κατάσταση να είναι ευθυγραμμισμένη όσο το δυνατόν πιο παράλληλα με το έδαφος. ü Η μηχανή είναι τοποθετημένη στο τρακτέρ. Ανυψώστε τη μηχανή μέσω του μπροστινού υδραυλικού συστήματος, βλ. σελίδα 71. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Æ Æ Ελέγξτε την παραλληλότητα της μηχανής με το έδαφος. Εάν η μηχανή σε ανυψωμένη κατάσταση είναι ευθυγραμμισμένη παράλληλα με το έδαφος, συνεχίστε με τη σύνδεση. Αν η παραλληλότητα αποκλίνει υπερβολικά: Χαμηλώστε τη μηχανή μέχρι το έδαφος, βλ. σελίδα 70. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Μετατοπίστε τον άνω βραχίονα ανάρτησης στο διάτρητο πρότυπο στον τριγωνικό σύνδεσμο. Ανυψώστε τη μηχανή μέσω του μπροστινού υδραυλικού συστήματος, βλ. σελίδα 71. Ελέγξτε την παραλληλότητα της μηχανής με το έδαφος. Επαναλάβετε τη διαδικασία, μέχρι η μηχανή να ανυψωθεί παράλληλα με το έδαφος. 7.6 Τοποθέτηση ελατηρίων ανακούφισης Στην έκδοση "Εξωθημένο" KM Με σφιγκτήρα Χωρίς σφιγκτήρα Τα ελατήρια ανακούφισης (1) μπορούν να τοποθετηθούν στην περόνη του άνω βραχίονα ανάρτησης (3) με ή χωρίς σφιγκτήρες (2). Εάν χρησιμοποιούνται σφιγκτήρες (I), οι σφιγκτήρες (2) τοποθετούνται ανάμεσα στις αλυσίδες συγκράτησης (4) των ελατηρίων ανακούφισης και την περόνη του άνω βραχίονα ανάρτησης (3). Εάν δεν χρησιμοποιούνται σφιγκτήρες (II), οι αλυσίδες συγκράτησης (4) των ελατηρίων ανακούφισης τοποθετούνται απευθείας στην περόνη του άνω βραχίονα ανάρτησης (3). Η πίεση της χορτοκοπτικής μονάδας στο έδαφος μπορεί να ρυθμιστεί μέσω της διάτρητης ράβδου, μέσω του μήκους της αλυσίδας συγκράτησης και, όταν χρησιμοποιείται σφιγκτήρας, μέσω του σφιγκτήρα. 58 Πρωτότυπες οδηγίες λειτουργίας _03_el

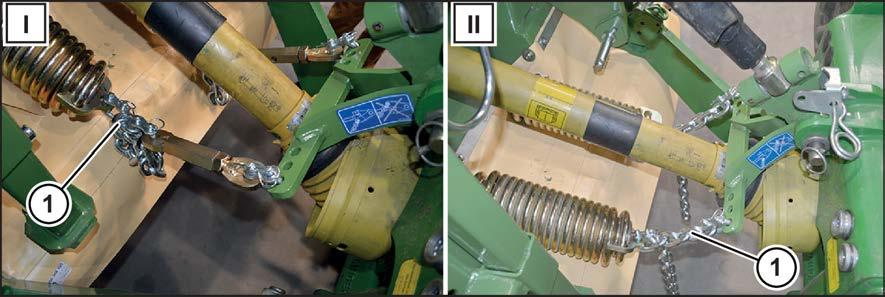

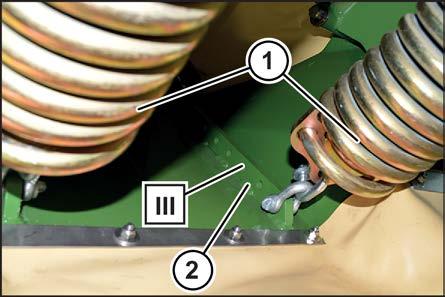

59 Θέση σε λειτουργία 7 Τοποθέτηση ελατηρίων ανακούφισης 7.6 KM Κρεμάστε τα ελατήρια ανακούφισης (1) από την πλευρά της μηχανής στην τρίτη οπή (III) της διάτρητης ράβδου (2). Τοποθέτηση ελατηρίων ανακούφισης με σφιγκτήρα KM Ανυψώστε τη μηχανή μέσω του μπροστινού υδραυλικού συστήματος στη θέση μεταφοράς, βλ. σελίδα 71. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Τοποθετήστε τον σφιγκτήρα (1) με τον συνδετικό κρίκο (2) στην περόνη του άνω βραχίονα ανάρτησης (3). Ρυθμίστε τον σφιγκτήρα (1) στη μέγιστη διάσταση X=230 mm. Στερεώστε την αλυσίδα (4) με τον συνδετικό κρίκο (5) στον σφιγκτήρα (1). Η ανάρτηση των αλυσίδων πρέπει να γίνει με όσο το δυνατόν μικρότερο και ίδιο στις δύο πλευρές μήκος. Κόψτε τους κρίκους της αλυσίδας που περισσεύουν ή στερεώστε τους σε κατάλληλο σημείο. Κατεβάστε τη μηχανή μέσω του μπροστινού υδραυλικού συστήματος στη θέση εργασίας. ΥΠΟΔΕΙΞΗ Τα ελατήρια ανακούφισης είναι τέλεια ρυθμισμένα όταν οι αλυσίδες συγκράτησης έχουν κλίση περίπου 35 στη θέση εργασίας. Πρωτότυπες οδηγίες λειτουργίας _03_el 59

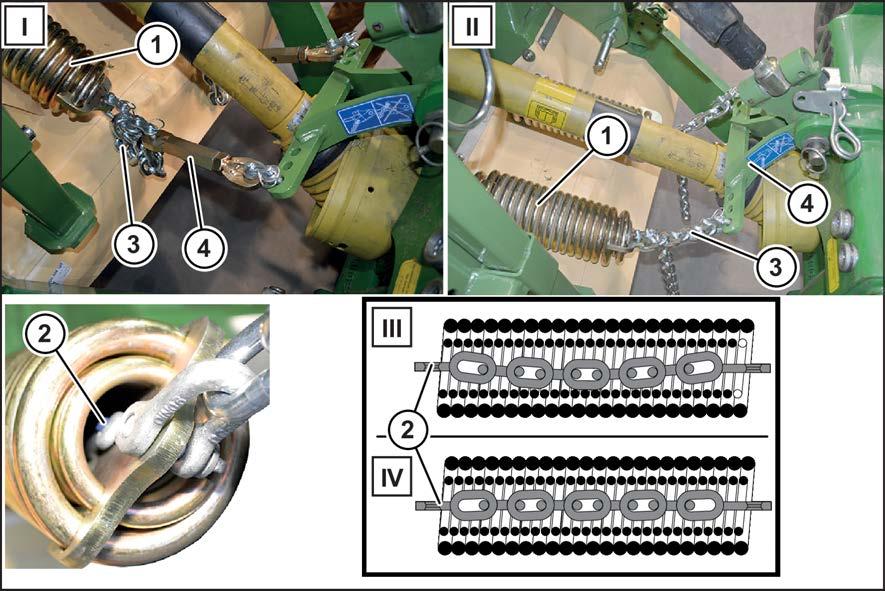

60 7 Θέση σε λειτουργία 7.6 Τοποθέτηση ελατηρίων ανακούφισης Τοποθέτηση ελατηρίων ανακούφισης χωρίς σφιγκτήρα Ανυψώστε τη μηχανή μέσω του μπροστινού υδραυλικού συστήματος στη θέση μεταφοράς, βλ. σελίδα 71. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Στερεώστε την αλυσίδα (4) με τον συνδετικό κρίκο (5) στην περόνη του άνω βραχίονα ανάρτησης (2). Η ανάρτηση των αλυσίδων πρέπει να γίνει με όσο το δυνατόν μικρότερο και ίδιο στις δύο πλευρές μήκος. Κατεβάστε τη μηχανή μέσω του μπροστινού υδραυλικού συστήματος στη θέση εργασίας. ΥΠΟΔΕΙΞΗ Τα ελατήρια ανακούφισης είναι τέλεια ρυθμισμένα όταν οι αλυσίδες συγκράτησης έχουν κλίση περίπου 35 στη θέση εργασίας. Έλεγχος εσωτερικών αλυσίδων για υπερέκταση KM Με σφιγκτήρα (I) Χωρίς σφιγκτήρα (II) Τα ελατήρια ανακούφισης (1) ασφαλίζουν από υπερέκταση μέσω των εσωτερικών αλυσίδων (2). Για την προστασία των ελατηρίων ανακούφισης από υπερέκταση, οι εσωτερικές αλυσίδες (2) δεν πρέπει να τεντώνουν στη θέση εργασίας. Έλεγχος εσωτερικών αλυσίδων Κατεβάστε τη μηχανή μέσω του μπροστινού υδραυλικού συστήματος στη θέση εργασίας. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Μέσω οπτικού ελέγχου βεβαιωθείτε ότι οι αλυσίδες (2) δεν τεντώνουν. ð ð Εάν οι αλυσίδες (2) κρέμονται, είναι εντάξει (III). Εάν οι αλυσίδες (2) είναι τεντωμένες (IV), οι αλυσίδες (3) των ελατηρίων ανακούφισης πρέπει να κρεμαστούν με μεγαλύτερο μήκος κατά έναν κρίκο αλυσίδας. 60 Πρωτότυπες οδηγίες λειτουργίας _03_el

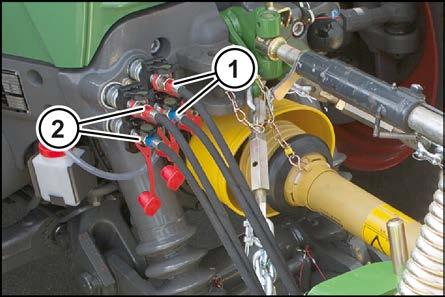

61 Ανάρτηση αλυσίδας με μεγαλύτερο μήκος Θέση σε λειτουργία 7 Σύνδεση υδραυλικών εύκαμπτων σωλήνων 7.7 Ανυψώστε τη μηχανή μέσω του μπροστινού υδραυλικού συστήματος στη θέση μεταφοράς. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Για τοποθέτηση με σφιγκτήρα: Αναρτήστε την αλυσίδα (3) στον σφιγκτήρα με μεγαλύτερο μήκος κατά έναν κρίκο αλυσίδας. Για τοποθέτηση χωρίς σφιγκτήρα: Αναρτήστε την αλυσίδα (3) στην περόνη του άνω βραχίονα ανάρτησης (4) με μεγαλύτερο μήκος κατά έναν κρίκο αλυσίδας. Επαναλάβετε τη διαδικασία μέχρι οι εσωτερικές αλυσίδες (2) να μην τεντώνουν πλέον στη θέση εργασίας της μηχανής. 7.7 Σύνδεση υδραυλικών εύκαμπτων σωλήνων Για τη σωστή σύνδεση των υδραυλικών εύκαμπτων σωλήνων, οι υδραυλικοί εύκαμπτοι σωλήνες (1, 2) χαρακτηρίζονται με ψηφία ή γράμματα. Οι υδραυλικοί εύκαμπτοι σωλήνες που προορίζονται για σύνδεση σε μία μονάδα ελέγχου απλής δράσης χαρακτηρίζονται με ένα ψηφίο και το θετικό πρόσημο, π.χ. (1+). Οι υδραυλικοί εύκαμπτοι σωλήνες που προορίζονται για σύνδεση σε μία μονάδα ελέγχου διπλής δράσης χαρακτηρίζονται με ίδια ψηφία, το θετικό πρόσημο για τον αγωγό πίεσης και το αρνητικό πρόσημο για την επιστροφή, π.χ. (2+/2-). Οι υδραυλικοί εύκαμπτοι σωλήνες με γράμματα συνδέονται στις αντίστοιχες μονάδες ελέγχου (P=αγωγός πίεσης, T=επιστροφή, LS=σύστημα ελέγχου Load Sensing/αγωγού ένδειξης). KMG Εκτονώστε την πίεση του υδραυλικού συστήματος του τρακτέρ. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Καθαρίστε και στεγνώστε τις συνδέσεις των ταχυσυνδέσμων. Στην έκδοση "Εξωθημένο" Στην έκδοση "Υδραυλικά πλευρικά προστατευτικά" Συνδέστε τους υδραυλικούς εύκαμπτους σωλήνες (1+/1-) σε μία μονάδα ελέγχου διπλής δράσης του τρακτέρ. Στην έκδοση "Τραβηγμένο" Συνδέστε τον υδραυλικό εύκαμπτο σωλήνα (1+) σε μια μονάδα ελέγχου απλής δράσης του τρακτέρ. Εναλλακτικά, ο υδραυλικός εύκαμπτος σωλήνας μπορεί να συνδεθεί σε μια μονάδα ελέγχου διπλής δράσης. Πρωτότυπες οδηγίες λειτουργίας _03_el 61

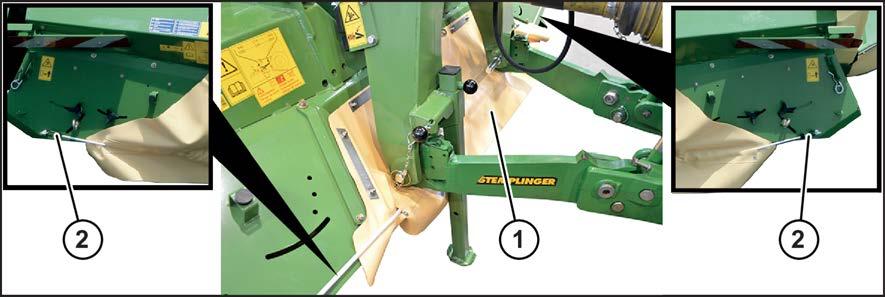

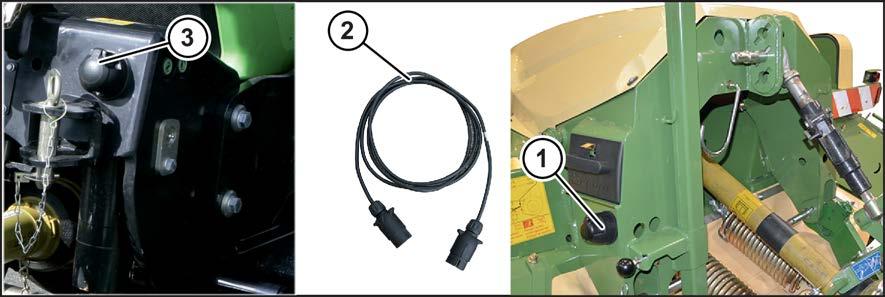

62 7 Θέση σε λειτουργία 7.8 Σύνδεση φωτισμού Στην έκδοση "Υδραυλικά πλευρικά προστατευτικά" Συνδέστε τον υδραυλικό εύκαμπτο σωλήνα (2+/2-) σε μια μονάδα ελέγχου διπλής δράσης του τρακτέρ. 7.8 Σύνδεση φωτισμού Στην έκδοση "Φωτισμός" ΥΠΟΔΕΙΞΗ Βραχυκύκλωμα Οι ρύπανση και η υγρασία μπορούν να προκαλέσουν βραχυκύκλωμα. Προσέξτε ώστε τα φις και οι πρίζες να είναι καθαρά και στεγνά. KMG Το σύστημα φωτισμού συνδέεται με το συνοδευτικό 7-πολικό καλώδιο σύνδεσης (2). ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Συνδέστε το 7-πολικό φις του καλωδίου σύνδεσης (2) με την 7-πολική πρίζα (1) της μηχανής. Συνδέστε το 7-πολικό φις του καλωδίου σύνδεσης (2) με την 7-πολική πρίζα (3) του τρακτέρ. Τοποθετήστε το καλώδιο με τέτοιο τρόπο, ώστε να μην έρχεται σε επαφή με τους τροχούς του τρακτέρ. 7.9 Τέντωμα προστατευτικού πανιού KMG ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Τεντώστε το προστατευτικό πανί (1) πάνω από τους τανυτήρες (2) κατά τέτοιον τρόπο, ώστε το προστατευτικό πανί να μην έρχεται σε επαφή με τον σπαστήρα με λεπίδες. 62 Πρωτότυπες οδηγίες λειτουργίας _03_el

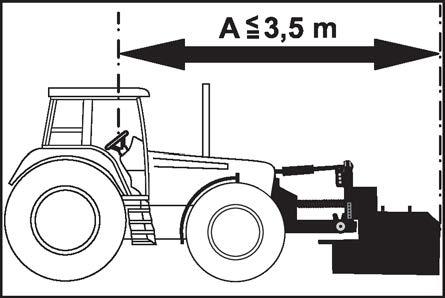

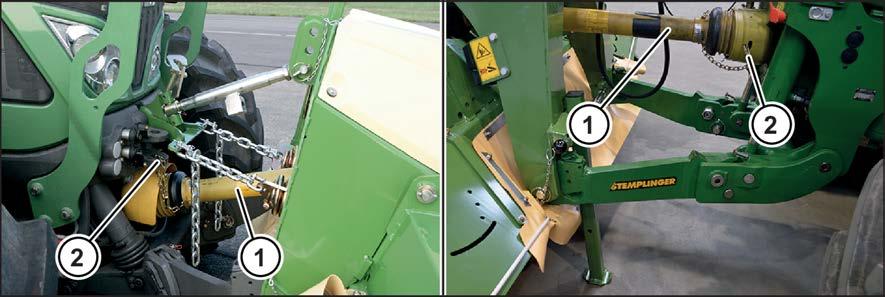

63 Θέση σε λειτουργία 7 Συναρμολόγηση αρθρωτού άξονα Συναρμολόγηση αρθρωτού άξονα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού εάν δεν επιτηρείται η περιοχή κινδύνου του αρθρωτού άξονα Αν η περιοχή κινδύνου του αρθρωτού άξονα δεν επιτηρείται, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποφυγή ατυχημάτων, επιτηρείτε την περιοχή κινδύνου του αρθρωτού άξονα, βλ. σελίδα 16. ΥΠΟΔΕΙΞΗ Αλλαγή τρακτέρ Αν το μήκος του αρθρωτού άξονα δεν ελεγχθεί σε περίπτωση αλλαγής του τρακτέρ, μπορεί να προκληθούν ζημιές στη μηχανή. Για να αποφύγετε ζημιές στη μηχανή, σε κάθε αλλαγή του τρακτέρ ελέγξτε το μήκος του αρθρωτού άξονα και ενδεχομένως διορθώστε το, βλ. σελίδα 53. KMG Έκδοση εξωθημένου Έκδοση τραβηγμένου ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Ωθήστε και ασφαλίστε τον αρθρωτό άξονα (1) στο τέλος του άξονα ΡΤΟ του τρακτέρ. Ασφαλίστε το προστατευτικό του αρθρωτού άξονα με την αλυσίδα συγκράτησης (2) έτσι ώστε να μην παρασύρεται σε περιστροφή Έλεγχος διάστασης εμπρόσθιου τμήματος KM Πρωτότυπες οδηγίες λειτουργίας _03_el 63

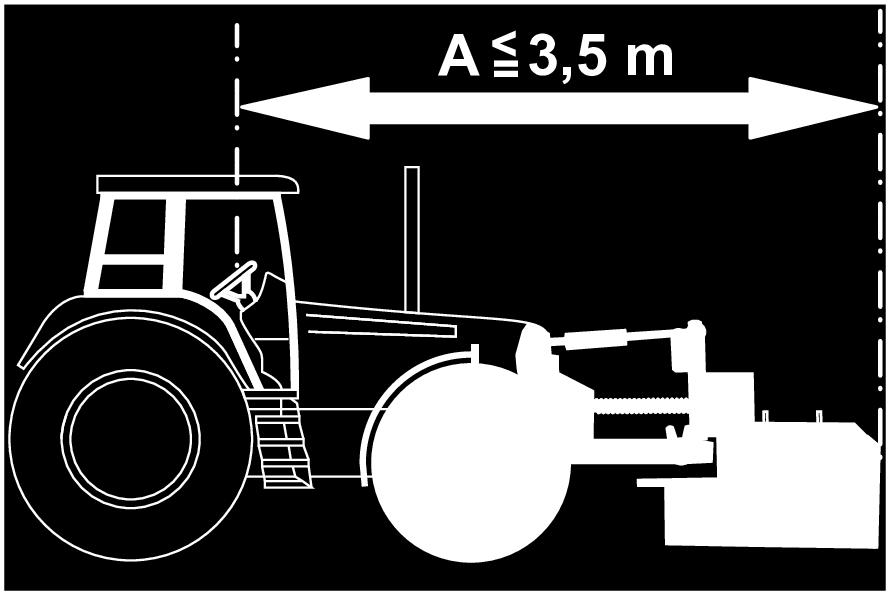

64 7 Θέση σε λειτουργία 7.12 Έλεγχος συγκρατητήρα και ελατηριωτής ασφάλειας ΠΛΗΡΟΦΟΡΙΕΣ Ανάλογα με τους εθνικούς κανονισμούς Αν η διάσταση του εμπρόσθιου τμήματος είναι μεγαλύτερη από "A" 3,5 m, η ασφάλεια οδικής κυκλοφορίας πρέπει να εξασφαλίζεται με κατάλληλα μέσα (π.χ. συνοδευτικό άτομο για κατατόπιση ή καθρέφτες σε κόμβους δρόμων), βλ. ενημερωτικό δελτίο για προσαρμοζόμενες συσκευές του γερμανικού Ομοσπονδιακού Υπουργείου Συγκοινωνιών Έλεγχος συγκρατητήρα και ελατηριωτής ασφάλειας KM ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Στη δεξιά και αριστερή πλευρά της μηχανής: Ελέγξτε τη σταθερή έδραση του συγκρατητήρα / της ελατηριωτής ασφάλειας (1). Σφίξτε τους συγκρατητήρες / τις ελατηριωτές ασφάλειες (1) αν έχουν χαλαρώσει. Ελέγξτε τον συγκρατητήρα / την ελατηριωτή ασφάλεια (1) για ζημιά και γήρανση. Αντικαταστήστε τους συγκρατητήρες / τις ελατηριωτές ασφάλειες (1) αν έχουν υποστεί ζημιά και έχουν πόρους λόγω γήρανσης. ΠΛΗΡΟΦΟΡΙΕΣ Οι συγκρατητήρες/ελατηριωτές ασφάλειες (1) διατίθενται προς παραγγελία με τον αριθμό παραγγελίας * Έλεγχος λεπίδων στον σπαστήρα με λεπίδες ΥΠΟΔΕΙΞΗ Απώλεια λεπίδων Οι λυγισμένες και σπασμένες λεπίδες προκαλούν σφάλμα ζυγοστάθμισης. Αυτό μπορεί να προκαλέσει ζημιές στη μηχανή. Πριν από κάθε εκτέλεση της εργασίας, ελέγχετε εάν ο σπαστήρας έχει λυγισμένες και σπασμένες λεπίδες. Για να αποφύγετε την απώλεια λεπίδων, φροντίστε να ελέγχετε τους πίρους έδρασης των λεπίδων και να τους αντικαθιστάτε έγκαιρα. 64 Πρωτότυπες οδηγίες λειτουργίας _03_el

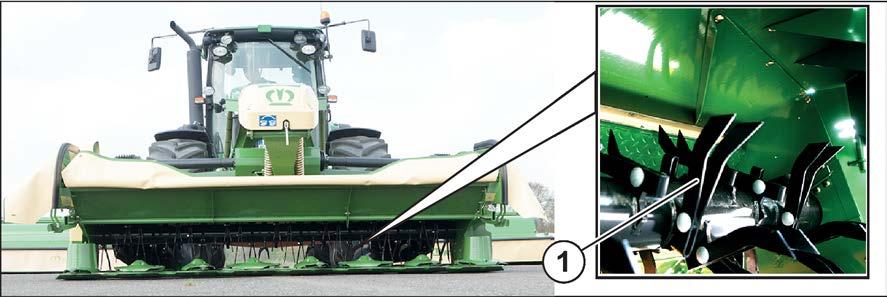

65 Θέση σε λειτουργία 7 Έλεγχος λεπίδων στον σπαστήρα με λεπίδες 7.13 KMG Οι σπασμένες λεπίδες πρέπει να αντικατασταθούν κατά ζεύγη (αντικριστά). ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Αφαιρέστε τις λυγισμένες και σπασμένες λεπίδες (1). Ισιώστε τις λυγισμένες λεπίδες και τοποθετήστε τις. Πρωτότυπες οδηγίες λειτουργίας _03_el 65

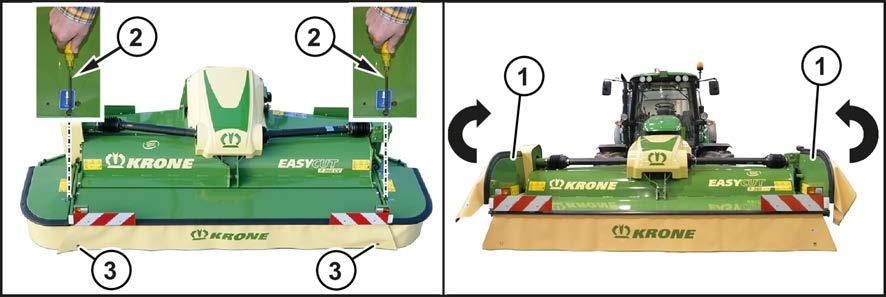

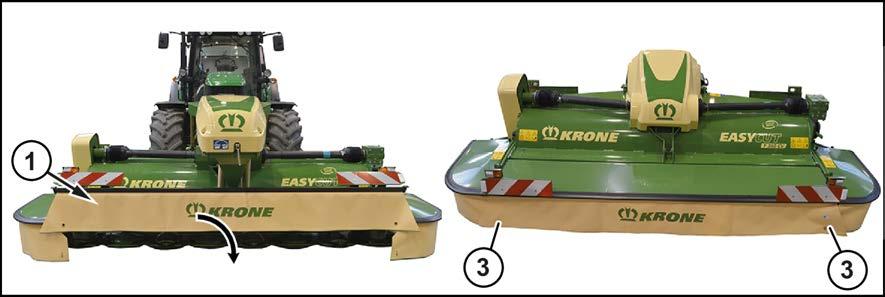

66 8 Χειρισμός 8.1 Μηχανισμός προστασίας μπροστά 8 Χειρισμός ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από την παράβλεψη των βασικών υποδείξεων ασφαλείας Αν οι βασικές υποδείξεις ασφαλείας δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των βασικών υποδείξεων ασφαλείας, βλ. σελίδα 12. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού, αν δεν τηρηθούν οι ενέργειες ρουτίνας για την ασφάλεια Αν οι ενέργειες ρουτίνας για την ασφάλεια δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των ενεργειών ρουτίνας για την ασφάλεια, βλ. σελίδα 24. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού κατά την εκτέλεση της εργασίας Αν οι παρακάτω υποδείξεις δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Πριν την ενεργοποίηση του άξονα ΡΤΟ, η μηχανή πρέπει να βρίσκεται στη θέση εργασίας και τα πέδιλα ολίσθησης πρέπει να ακουμπούν στο έδαφος. Ακόμη και όταν η μηχανή λειτουργεί σύμφωνα με τους κανονισμούς, υπάρχει κίνδυνος από εκτίναξη ξένων σωμάτων. Για το λόγο αυτό, απομακρύνετε τα υπόλοιπα άτομα από την περιοχή κινδύνου της μηχανής. Ιδιαίτερη προσοχή απαιτείται κατά τη διάρκεια της εργασίας κοντά σε δρόμους και κτίρια. 8.1 Μηχανισμός προστασίας μπροστά Κατέβασμα μηχανισμού προστασίας μπροστά KMG ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Κατεβάστε τον μηχανισμό προστασίας (1). Κλείστε τις περιστροφικές ασφάλειες (3). 66 Πρωτότυπες οδηγίες λειτουργίας _03_el

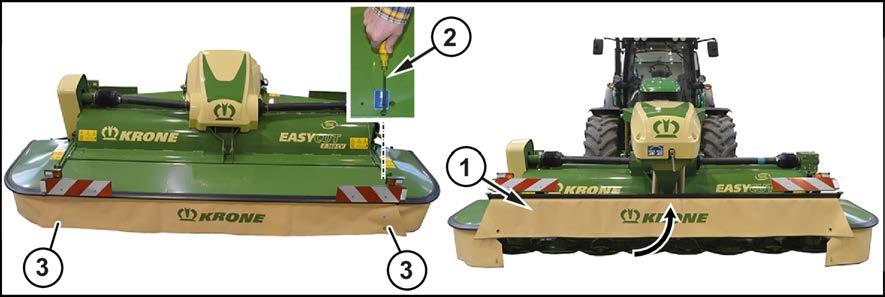

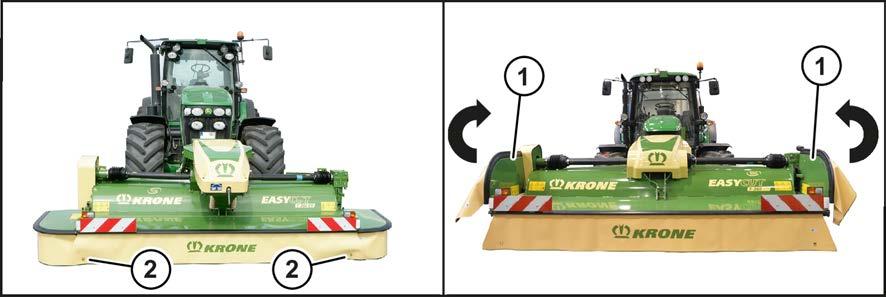

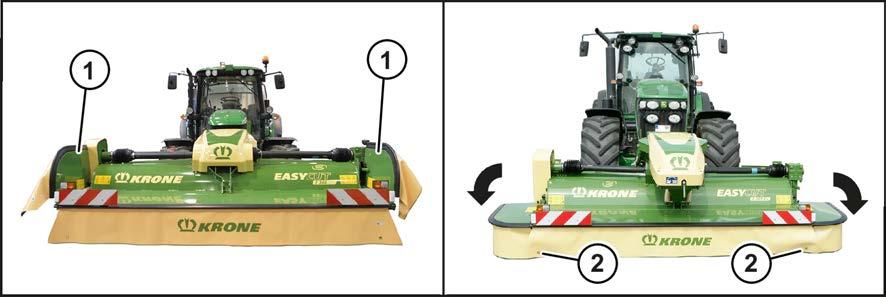

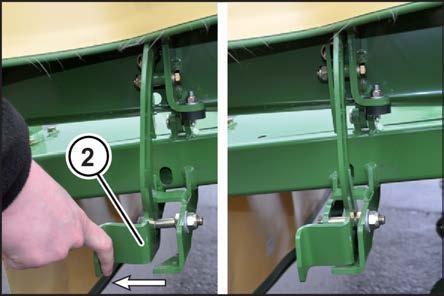

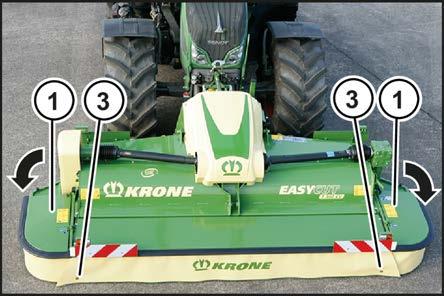

67 8.1.2 Ανέβασμα μηχανισμού προστασίας μπροστά Χειρισμός 8 Πλευρικό προστατευτικό στην έκδοση "Σειρά" 8.2 KMG ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Ανοίξτε τις περιστροφικές ασφάλειες (3). Για να ανεβάσετε τον μηχανισμό προστασίας (1), πιέστε προς τα κάτω τον μηχανισμό ασφάλισης με ένα κατσαβίδι (2) και ανεβάστε τον μηχανισμό προστασίας. 8.2 Πλευρικό προστατευτικό στην έκδοση "Σειρά" Κατέβασμα πλευρικού προστατευτικού (θέση εργασίας) KMG ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Για να κλείσετε το πλευρικό προστατευτικό (1), τραβήξτε από την ελατηριωτή ασφάλεια το πλευρικό προστατευτικό με τραβηγμένη την ασφάλιση (2) και κλείστε το. Ασφαλίστε τα προστατευτικά πανιά με τις περιστροφικές ασφάλειες (3). Πρωτότυπες οδηγίες λειτουργίας _03_el 67

68 8 Χειρισμός 8.3 Πλευρικό προστατευτικό στην έκδοση "Υδραυλικά πτυσσόμενα πλευρικά προστατευτικά" Ανέβασμα πλευρικού προστατευτικού (θέση μεταφοράς) KMG ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Ανοίξτε τις περιστροφικές ασφάλειες (3). Για να απασφαλίσετε το πλευρικό προστατευτικό (1), πιέστε προς τα κάτω τον μηχανισμό ασφάλισης με ένα κατσαβίδι (2). Ανοίξτε το πλευρικό προστατευτικό (1), μέχρι το πλευρικό προστατευτικό να ασφαλίσει στην ελατηριωτή ασφάλεια. 8.3 Πλευρικό προστατευτικό στην έκδοση "Υδραυλικά πτυσσόμενα πλευρικά προστατευτικά" Κατέβασμα πλευρικού προστατευτικού (θέση εργασίας) KMG ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος σύνθλιψης κατά το κλείσιμο των πλευρικών προστατευτικών Κατά το κλείσιμο των πλευρικών προστατευτικών υπάρχει κίνδυνος σύνθλιψης από τα πλευρικά προστατευτικά. Πριν το κλείσιμο των πλευρικών προστατευτικών βεβαιωθείτε ότι δεν υπάρχουν άτομα στην περιοχή κινδύνου. ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα Πρωτότυπες οδηγίες λειτουργίας _03_el

69 Χειρισμός 8 Πλευρικό προστατευτικό στην έκδοση "Υδραυλικά πτυσσόμενα πλευρικά προστατευτικά" 8.3 Στην έκδοση "Εξωθημένο" Ενεργοποιήστε τη μονάδα ελέγχου διπλής δράσης (1-), μέχρι τα πλευρικά προστατευτικά (1) να κλείσουν. Ασφαλίστε τα προστατευτικά πανιά με τις περιστροφικές ασφάλειες (2). Στην έκδοση "Τραβηγμένο" Ενεργοποιήστε τη μονάδα ελέγχου διπλής δράσης (2-), μέχρι τα πλευρικά προστατευτικά (1) να κλείσουν. Ασφαλίστε τα προστατευτικά πανιά με τις περιστροφικές ασφάλειες (2) Ανέβασμα πλευρικού προστατευτικού (θέση μεταφοράς) KMG ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Στην έκδοση "Εξωθημένο" Ανοίξτε τις περιστροφικές ασφάλειες (2). Ενεργοποιήστε τη μονάδα ελέγχου διπλής δράσης (1+), μέχρι τα πλευρικά προστατευτικά (1) να ανοίξουν. Στην έκδοση "Τραβηγμένο" Ανοίξτε τις περιστροφικές ασφάλειες (2). Ενεργοποιήστε τη μονάδα ελέγχου διπλής δράσης (2+), μέχρι τα πλευρικά προστατευτικά (1) να ανοίξουν. Πρωτότυπες οδηγίες λειτουργίας _03_el 69

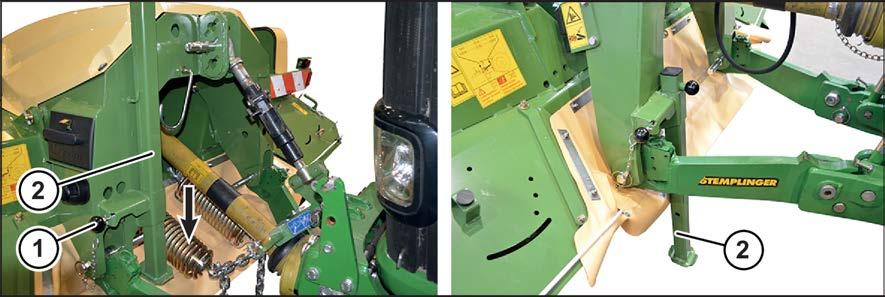

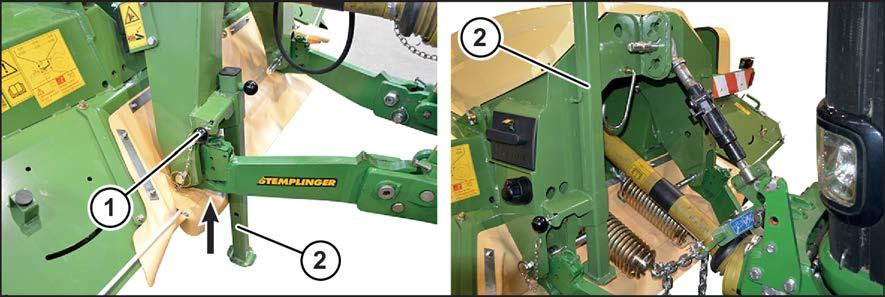

70 8 Χειρισμός 8.4 Πόδι στήριξης 8.4 Πόδι στήριξης Ανάσυρση ποδιού στήριξης (θέση μεταφοράς) KMG Μέσω του μπροστινού υδραυλικού συστήματος ανυψώστε τη μηχανή μέχρι να μπορεί να ανασυρθεί το πόδι στήριξης (2). Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Τραβήξτε τον πίρο έλξης (1), ανασύρετε το πόδι στήριξης (2) και ασφαλίστε το με τον πίρο έλξης (1) Κατέβασμα ποδιού στήριξης (θέση στάθμευσης) KMG Μέσω του μπροστινού υδραυλικού συστήματος ανυψώστε τη μηχανή μέχρι να μπορεί να κατέβει το πόδι στήριξης (2). Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Τραβήξτε τον πίρο έλξης (1), κατεβάστε το πόδι στήριξης (2) και ασφαλίστε το με τον πίρο έλξης (1). 8.5 Κατέβασμα μηχανής από τη θέση μεταφοράς στη θέση εργασίας Στην έκδοση "Εξωθημένο" Φέρτε τη μονάδα ελέγχου για το μπροστινό υδραυλικό σύστημα στη θέση αιώρησης, μέχρι η χορτοκοπτική μονάδα να κατέβει στη θέση εργασίας. Για να θερίσετε, φέρτε τη μονάδα ελέγχου για το μπροστινό υδραυλικό σύστημα στη θέση αιώρησης. 70 Πρωτότυπες οδηγίες λειτουργίας _03_el

71 Στην έκδοση "Τραβηγμένο" Χειρισμός 8 Ανύψωση μηχανής από τη θέση εργασίας στη θέση μεταφοράς 8.6 ü Η βαλβίδα κλεισίματος στον υδραυλικό εύκαμπτο σωλήνα (1+) είναι ανοιχτή. Φέρτε τη μονάδα ελέγχου απλής δράσης (1+) στη θέση αιώρησης, μέχρι η χορτοκοπτική μονάδα να κατέβει στη θέση εργασίας. Για την κοπή, φέρτε τη μονάδα ελέγχου (1+) στη θέση αιώρησης. 8.6 Ανύψωση μηχανής από τη θέση εργασίας στη θέση μεταφοράς Στην έκδοση "Εξωθημένο" Ενεργοποιήστε τη μονάδα ελέγχου για το μπροστινό υδραυλικό σύστημα, μέχρι η χορτοκοπτική μονάδα να ανυψωθεί στη θέση μεταφοράς. Στην έκδοση "Τραβηγμένο" Ενεργοποιήστε τη μονάδα ελέγχου (1+), μέχρι η χορτοκοπτική μονάδα να ανέβει στη θέση μεταφοράς. 8.7 Θερισμός Προετοιμασία για τον θερισμό ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. ü ü Πληρούνται όλα τα σημεία που αναφέρονται στο κεφάλαιο "Θέση σε λειτουργία", βλ. σελίδα 54. Η βαλβίδα κλεισίματος για το μπροστινό υδραυλικό σύστημα του τρακτέρ είναι ανοικτή. ü Στην έκδοση "Τραβηγμένο": Η βαλβίδα κλεισίματος στον υδραυλικό εύκαμπτο σωλήνα (1+) είναι ανοιχτή. ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü Οι μηχανισμοί προστασίας είναι κλειστοί, βλ. σελίδα 67. ü Στην έκδοση "Πόδι στήριξης" : Το πόδι στήριξης έχει ανασυρθεί, βλ. σελίδα 70. Πριν από την είσοδο στο προϊόν κοπής, ενεργοποιήστε τον άξονα PTO του τρακτέρ στο ρελαντί και αυξήστε αργά τον ονομαστικό αριθμό στροφών της μηχανής. Θερισμός Οδηγήστε μέσα στο προϊόν κοπής. Ελέγξτε την αποφόρτιση της χορτοκοπτικής μονάδας κατά τη διάρκεια του θερισμού. Για καθαρό αποτέλεσμα κοπής, προσαρμόστε την ταχύτητα πορείας και κοπής στις συνθήκες χρήσης (συνθήκες εδάφους, κατάσταση προϊόντος κοπής, ύψος και πυκνότητα). Στην έκδοση "Εξωθημένο" ΠΛΗΡΟΦΟΡΙΕΣ Κατά τον θερισμό αφήστε τη μονάδα ελέγχου για το μπροστινό υδραυλικό σύστημα στη θέση αιώρησης. Πρωτότυπες οδηγίες λειτουργίας _03_el 71

72 8 Χειρισμός 8.7 Θερισμός Στην έκδοση "Τραβηγμένο" ΠΛΗΡΟΦΟΡΙΕΣ Κατά τον θερισμό: Αφήστε τη μονάδα ελέγχου (1+) στη θέση αιώρησης. Αφήστε τη μονάδα ελέγχου για το μπροστινό υδραυλικό σύστημα στη θέση νεκρό. 72 Πρωτότυπες οδηγίες λειτουργίας _03_el

73 Οδήγηση και μεταφορά 9 9 Οδήγηση και μεταφορά ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από την παράβλεψη των βασικών υποδείξεων ασφαλείας Αν οι βασικές υποδείξεις ασφαλείας δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των βασικών υποδείξεων ασφαλείας, βλ. σελίδα 12. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού, αν δεν τηρηθούν οι ενέργειες ρουτίνας για την ασφάλεια Αν οι ενέργειες ρουτίνας για την ασφάλεια δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των ενεργειών ρουτίνας για την ασφάλεια, βλ. σελίδα 24. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ατυχημάτων από βαλβίδες ελέγχου του τρακτέρ που δεν είναι ασφαλισμένες Αν οι βαλβίδες ελέγχου δεν είναι ασφαλισμένες, μπορεί να ενεργοποιηθούν ακούσια ορισμένα εξαρτήματα της μηχανής. Μπορεί να προκληθούν σοβαρά ατυχήματα Για την αποτροπή της ενεργοποίησης αυτών των λειτουργιών από λάθος, πρέπει οι βαλβίδες ελέγχου του τρακτέρ να βρίσκονται στη θέση νεκρό και να είναι ασφαλισμένες κατά τη μεταφορά με πορεία στον δρόμο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος ατυχημάτων από ανοιχτές βαλβίδες κλεισίματος Εάν οι βαλβίδες κλεισίματος είναι ανοιχτές, μπορεί να ενεργοποιηθούν ακούσια ορισμένα εξαρτήματα της μηχανής. Μπορεί να προκληθούν σοβαρά ατυχήματα. Για την αποτροπή της ενεργοποίησης λειτουργιών από λάθος, η βαλβίδα κλεισίματος/οι βαλβίδες κλεισίματος πρέπει να είναι κλειστή/κλειστές κατά τις πορείες μεταφοράς/ πορείες στον δρόμο. ΠΛΗΡΟΦΟΡΙΕΣ Η τοποθέτηση συσκευών στην προσάρτηση μπροστινού και πίσω μέρους δεν πρέπει να προκαλεί υπέρβαση του επιτρεπόμενου συνολικού βάρους, των επιτρεπόμενων φορτίων άξονα και της φέρουσας ικανότητας των ελαστικών του τρακτέρ. Ο μπροστινός άξονας του τρακτέρ πρέπει να είναι φορτωμένος πάντα με τουλάχιστον 20 % του απόβαρου του τρακτέρ ακόμη και αν είναι τοποθετημένη η προσαρτώμενη συσκευή πίσω μέρους. Πριν από την εκκίνηση της πορείας βεβαιωθείτε ότι πληρούνται αυτές οι προϋποθέσεις. Πρωτότυπες οδηγίες λειτουργίας _03_el 73

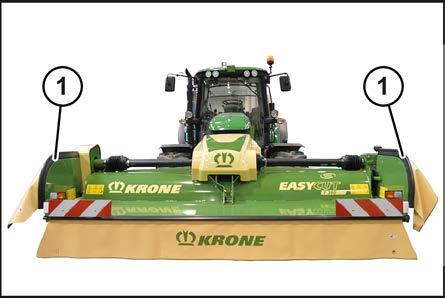

74 9 Οδήγηση και μεταφορά 9.1 Προετοιμασία της μηχανής για την πορεία στο δρόμο 9.1 Προετοιμασία της μηχανής για την πορεία στο δρόμο KMG ü Πληρούνται όλα τα σημεία που αναφέρονται στο κεφάλαιο "Θέση σε λειτουργία", βλ. σελίδα 54. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. ü Στην έκδοση "Υδραυλικά πτυσσόμενα πλευρικά προστατευτικά": Οι υδραυλικοί εύκαμπτοι σωλήνες είναι συνδεδεμένοι, βλ. σελίδα 61. ü Τα πλευρικά προστατευτικά (1) είναι ανοικτά και ασφαλισμένα μέσω της ελατηριωτής ασφάλειας,. ü Ο συγκρατητήρας και η ελατηριωτή ασφάλεια έχουν ελεγχθεί ως προς τη σταθερή έδραση και για ζημιά, βλ. σελίδα 64. ü Το πόδι στήριξης έχει ανασυρθεί, βλ. σελίδα 70. ü Ο αρθρωτός άξονας είναι τοποθετημένος, βλ. σελίδα 63. ü Ανάλογα με τους εθνικούς κανονισμούς: Ο φωτισμός είναι συνδεδεμένος και λειτουργεί κανονικά, βλ. σελίδα 62. ü Ανάλογα με τους εθνικούς κανονισμούς: Η διάσταση του εμπρόσθιου τμήματος έχει ελεγχθεί, βλ. σελίδα 63. Στην έκδοση "Εξωθημένο" ü ü Η χορτοκοπτική μονάδα είναι ανυψωμένη μέσω του μπροστινού υδραυλικού συστήματος στη θέση μεταφοράς, βλ. σελίδα 71. Το μπροστινό υδραυλικό σύστημα είναι κλειδωμένο, π.χ. μέσω μιας βαλβίδας κλεισίματος. Στην έκδοση "Τραβηγμένο" ü Η χορτοκοπτική μονάδα είναι ανυψωμένη μέσω της μονάδας ελέγχου απλής δράσης (1+) στη θέση μεταφοράς, βλ. σελίδα 71. ü Η βαλβίδα κλεισίματος στον υδραυλικό εύκαμπτο σωλήνα (1+) είναι κλειστή. ü Το μπροστινό υδραυλικό σύστημα είναι κλειδωμένο, π.χ. μέσω μιας βαλβίδας κλεισίματος. 74 Πρωτότυπες οδηγίες λειτουργίας _03_el

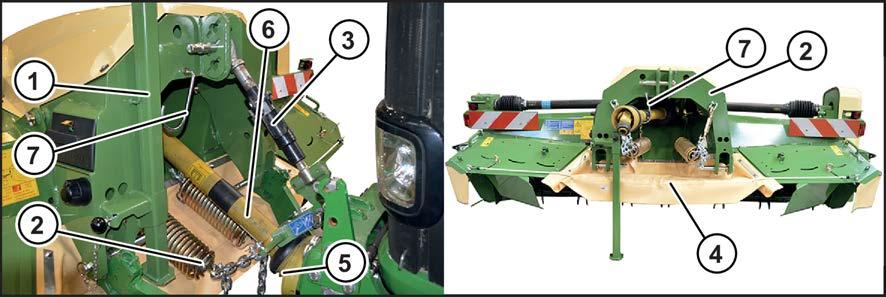

75 Οδήγηση και μεταφορά 9 Στάθμευση μηχανής Στάθμευση μηχανής Στην έκδοση "Εξωθημένο" KMG ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από την αφαίρεση των αλυσίδων συγκράτησης Στη θέση εργασίας, οι αλυσίδες συγκράτησης έχουν μεγάλη τάση έλξης. Εάν επιχειρήσετε να αφαιρέσετε και/ή να ρυθμίσετε τις αλυσίδες συγκράτησης στη θέση εργασίας, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Η αφαίρεση και/ή η ρύθμιση των αλυσίδων συγκράτησης πρέπει να εκτελείται μόνο στη θέση μεταφοράς. Ανυψώστε τη μηχανή στη θέση μεταφοράς, βλ. σελίδα 71. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Αφαιρέστε τις αλυσίδες συγκράτησης (2) της ανακούφισης ελατηρίου από την πλευρά του τρακτέρ. Κατεβάστε το πόδι στήριξης (1) και ασφαλίστε το με τον πίρο, βλ. σελίδα 70. Κατεβάστε τη μηχανή, βλ. σελίδα 70. Στην έκδοση "Υδραυλικά πτυσσόμενα πλευρικά προστατευτικά": Εκτονώστε την πίεση του υδραυλικού συστήματος του τρακτέρ. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Λύστε το προστατευτικό πανί (4). Αφαιρέστε την αλυσίδα συγκράτησης (5) του αρθρωτού άξονα από την πλευρά του τρακτέρ. Αφαιρέστε τον αρθρωτό άξονα (6) από την πλευρά του τρακτέρ και αποθέστε τον στη βάση του αρθρωτού άξονα (7). Στην έκδοση "Φωτισμός": Αποσυνδέστε το 7-πολικό βύσμα του καλωδίου σύνδεσης από την 7-πολική πρίζα του τρακτέρ και αποθέστε το πάνω στη μηχανή. Στην έκδοση "Υδραυλικά πτυσσόμενα πλευρικά προστατευτικά": Αποσυνδέστε τους υδραυλικούς εύκαμπτους σωλήνες από το τρακτέρ, τοποθετήστε τις τάπες σκόνης και αποθέστε τους πάνω στη μηχανή. Ξεκρεμάστε τον άνω βραχίονα ανάρτησης (3). Απασφαλίστε τα άγκιστρα του κάτω βραχίονα ανάρτησης του τρακτέρ. Χαμηλώστε περαιτέρω το υδραυλικό σύστημα ανύψωσης μπροστινού μέρους, μέχρι να ελευθερωθούν οι πίροι του κάτω βραχίονα ανάρτησης. Οδηγήστε προσεκτικά το τρακτέρ με την όπισθεν. Πρωτότυπες οδηγίες λειτουργίας _03_el 75

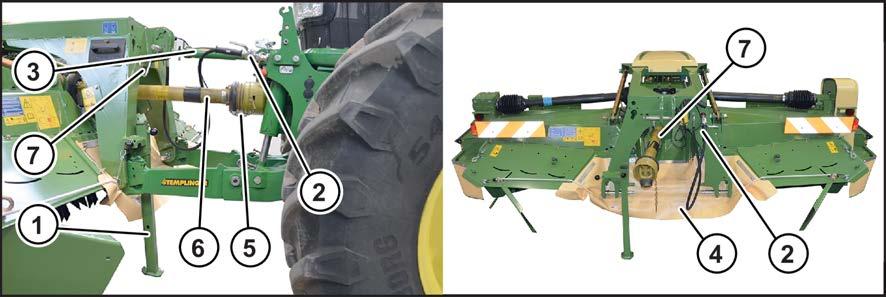

76 9 Οδήγηση και μεταφορά 9.2 Στάθμευση μηχανής Στην έκδοση "Τραβηγμένο" KM Ανυψώστε τη μηχανή στη θέση μεταφοράς, βλ. σελίδα 71. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Κατεβάστε το πόδι στήριξης (1) και ασφαλίστε το με τον πίρο, βλ. σελίδα 70. Κατεβάστε τη μηχανή, βλ. σελίδα 70. Εκτονώστε την πίεση του υδραυλικού συστήματος του τρακτέρ. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Λύστε το προστατευτικό πανί (4). Αφαιρέστε τον αρθρωτό άξονα (6) από την πλευρά του τρακτέρ και αποθέστε τον στη βάση του αρθρωτού άξονα (7). Στην έκδοση "Φωτισμός": Αποσυνδέστε το 7-πολικό βύσμα του καλωδίου σύνδεσης από την 7-πολική πρίζα του τρακτέρ και αποθέστε το πάνω στη μηχανή. Αποσυνδέστε τους υδραυλικούς εύκαμπτους σωλήνες (2) από το τρακτέρ, τοποθετήστε τις τάπες σκόνης και αποθέστε τους πάνω στη μηχανή. Ξεκρεμάστε τον άνω βραχίονα ανάρτησης (3). Απασφαλίστε τα άγκιστρα του κάτω βραχίονα ανάρτησης του τρακτέρ. Χαμηλώστε περαιτέρω το υδραυλικό σύστημα ανύψωσης μπροστινού μέρους, μέχρι να ελευθερωθούν οι πίροι του κάτω βραχίονα ανάρτησης. Οδηγήστε προσεκτικά το τρακτέρ με την όπισθεν. 76 Πρωτότυπες οδηγίες λειτουργίας _03_el

77 Ρυθμίσεις 10 Ρύθμιση ύψους κοπής Ρυθμίσεις ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από την παράβλεψη των βασικών υποδείξεων ασφαλείας Αν οι βασικές υποδείξεις ασφαλείας δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των βασικών υποδείξεων ασφαλείας, βλ. σελίδα 12. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού, αν δεν τηρηθούν οι ενέργειες ρουτίνας για την ασφάλεια Αν οι ενέργειες ρουτίνας για την ασφάλεια δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των ενεργειών ρουτίνας για την ασφάλεια, βλ. σελίδα Ρύθμιση ύψους κοπής KMG Το ύψος κοπής ρυθμίζεται μέσω του άνω βραχίονα ανάρτησης (1). Περιοχή ρύθμισης του ύψους κοπής, βλ. σελίδα 44. ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Περιστρέψτε τον άνω βραχίονα ανάρτησης μέχρι να ρυθμιστεί το ύψος κοπής. ð πιο μακρύς άνω βραχίονας ανάρτησης = χαμηλότερο ύψος κοπής ð πιο κοντός άνω βραχίονας ανάρτησης = μεγαλύτερο ύψος κοπής Πρωτότυπες οδηγίες λειτουργίας _03_el 77

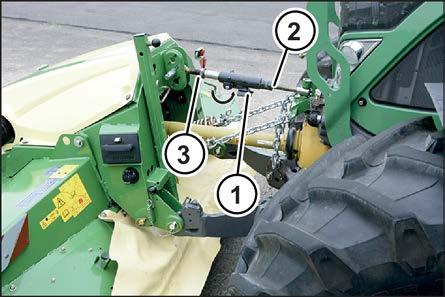

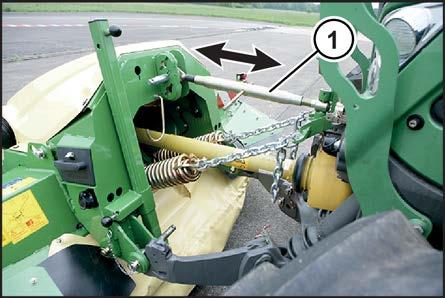

78 10 Ρυθμίσεις 10.2 Τηλεσκοπικός άνω βραχίονας ανάρτησης 10.2 Τηλεσκοπικός άνω βραχίονας ανάρτησης KMG Για να έχει η χορτοκοπτική μονάδα εμπρόσθιου δίσκου τη δυνατότητα να προσαρμόζεται στο έδαφος ανάλογα με την κατεύθυνση της πορείας, μπορεί να χρησιμοποιηθεί ως ειδικός εξοπλισμός ένας τηλεσκοπικός άνω βραχίονας ανάρτησης. ü Η μηχανή είναι ανυψωμένη μέσω του μπροστινού υδραυλικού συστήματος στη θέση μεταφοράς, βλ. σελίδα 71. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Για προσαρμογή στο έδαφος ανάλογα με την κατεύθυνση της πορείας, ρυθμίστε το έλασμα ασφάλισης (1). Ρύθμιση ύψους κοπής Περιοχή ρύθμισης του ύψους κοπής, βλ. σελίδα 44. ü Η μηχανή είναι κατεβασμένη μέσω του μπροστινού υδραυλικού συστήματος στη θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Για να ρυθμίσετε το ύψος κοπής, λύστε τα κόντρα παξιμάδια (2, 3). Περιστρέψτε τον άνω βραχίονα ανάρτησης μέχρι να ρυθμιστεί το ύψος κοπής. ð ð πιο μακρύς άνω βραχίονας ανάρτησης = χαμηλότερο ύψος κοπής πιο κοντός άνω βραχίονας ανάρτησης = μεγαλύτερο ύψος κοπής Σφίξτε τα κόντρα παξιμάδια (2, 3) Ρύθμιση ελατηρίου(ων) ανακούφισης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού λόγω της ρύθμισης του(ων) ελατηρίου(ων) ανακούφισης Στη θέση εργασίας, το(α) ελατήριο(α) ανακούφισης έχουν μεγάλη τάση έλξης. Εάν επιχειρήσετε να αφαιρέσετε και/ή να ρυθμίσετε το(α) ελατήριο(α) ανακούφισης στη θέση εργασίας, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Εκτελείτε την αφαίρεση και/ή τη ρύθμιση του(ων) ελατηρίου(ων) ανακούφισης μόνο στη θέση μεταφοράς. Τα κάτω βιδωτά εξαρτήματα στο(α) ελατήριο(α) ανακούφισης είναι εντελώς βιδωμένα. Μέσω των ελατηρίων ανακούφισης (1) γίνεται προσαρμογή της πίεσης της κοπτικής ράβδου στο έδαφος με βάση τις τοπικές συνθήκες. Για την προστασία του χλοοτάπητα, η κοπτική ράβδος πρέπει να αποφορτιστεί τόσο, ώστε να μην αναπηδά κατά την κοπή, αλλά να μην αφήνει και ίχνη συρσίματος. 78 Πρωτότυπες οδηγίες λειτουργίας _03_el

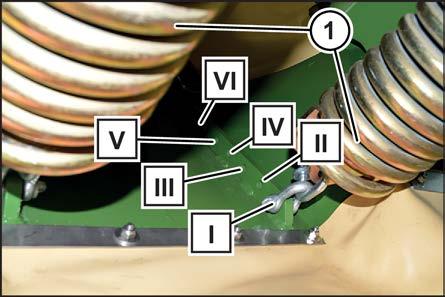

79 Ρυθμίσεις 10 Ρύθμιση ελατηρίου(ων) ανακούφισης 10.3 Στην έκδοση "Εξωθημένο" Η πίεση της χορτοκοπτικής μονάδας στο έδαφος μπορεί να ρυθμιστεί μέσω της διάτρητης ράβδου, μέσω του μήκους της αλυσίδας συγκράτησης και, όταν χρησιμοποιείται σφιγκτήρας, μέσω του σφιγκτήρα. Αύξηση/μείωση πίεσης στο έδαφος μέσω των διάτρητων ράβδων KM Οπή (I) = μέγιστη αποφόρτιση χορτοκοπτικής μονάδας = ελάχιστη πίεση στο έδαφος Οπή (VI) = ελάχιστη αποφόρτιση χορτοκοπτικής μονάδας = μέγιστη πίεση στο έδαφος ü Η μηχανή βρίσκεται στη θέση μεταφοράς. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Κρεμάστε το ελατήριο ανακούφισης (1) σε μία από τις οπές (I) έως (VI). Κρεμάστε τα ελατήρια ανακούφισης το ίδιο και στις δύο πλευρές. Αύξηση/μείωση πίεσης στο έδαφος μέσω των αλυσίδων συγκράτησης KM I) Με σφιγκτήρα II) Χωρίς σφιγκτήρα Κοντό κρέμασμα αλυσίδας συγκράτησης = μεγάλη αποφόρτιση χορτοκοπτικής μονάδας = μικρότερη πίεση στο έδαφος Πρωτότυπες οδηγίες λειτουργίας _03_el 79

80 10 Ρυθμίσεις 10.3 Ρύθμιση ελατηρίου(ων) ανακούφισης Μακρύ κρέμασμα αλυσίδας συγκράτησης = μικρή αποφόρτιση χορτοκοπτικής μονάδας = μεγαλύτερη πίεση στο έδαφος ü Η μηχανή βρίσκεται στη θέση μεταφοράς. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Για να αυξήσετε την πίεση στο έδαφος, κρεμάστε με μεγαλύτερο μήκος την αλυσίδα συγκράτησης (1). Για να μειώσετε την πίεση στο έδαφος, κρεμάστε με μικρότερο μήκος την αλυσίδα συγκράτησης (1). Κρεμάστε τις αλυσίδες συγκράτησης το ίδιο και στις δύο πλευρές. Αύξηση/μείωση πίεσης στο έδαφος μέσω των σφιγκτήρων ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από εσφαλμένη ρύθμιση των σφιγκτήρων Σε περίπτωση υπέρβασης της διάστασης X=230 mm, το άκρο του σπειρώματος του σφιγκτήρα μπορεί να σπάσει και η χορτοκοπτική μονάδα να κατέβει ακούσια. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Ποτέ μην ρυθμίζετε τον σφιγκτήρα σε διάσταση μεγαλύτερη από X=230 mm. KM Μείωση διάστασης X = μεγάλη αποφόρτιση χορτοκοπτικής μονάδας = μικρότερη πίεση στο έδαφος Αύξηση διάστασης X = μικρή αποφόρτιση χορτοκοπτικής μονάδας = μεγαλύτερη πίεση στο έδαφος ü Η μηχανή βρίσκεται στη θέση μεταφοράς. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Αποσυνδέστε την αλυσίδα συγκράτησης (2) από τον σφιγκτήρα (1). Για να μειώσετε την πίεση στο έδαφος, μειώστε τη διάσταση X. Για να αυξήσετε την πίεση στο έδαφος, αυξήστε τη διάσταση X. Τοποθετήστε την αλυσίδα συγκράτησης (2) στον σφιγκτήρα (1). Κρεμάστε τις αλυσίδες συγκράτησης (2) το ίδιο και στις δύο πλευρές. 80 Πρωτότυπες οδηγίες λειτουργίας _03_el

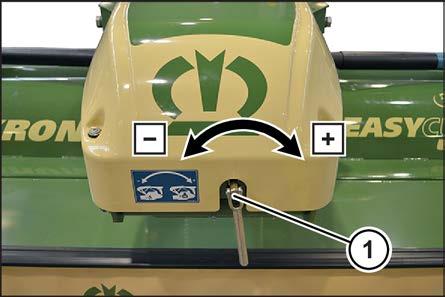

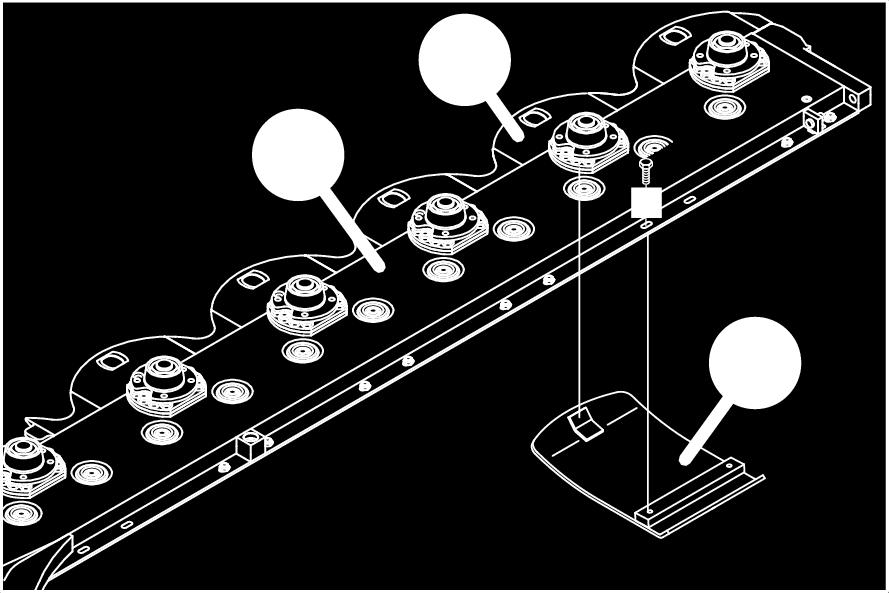

81 Ρυθμίσεις 10 Ρύθμιση ολισθητήρων ύψους κοπής 10.4 Στην έκδοση "Τραβηγμένο" KM Η πίεση της χορτοκοπτική μονάδας στο έδαφος μπορεί να ρυθμιστεί μέσω της ατράκτου με σπείρωμα (1). Προς την κατεύθυνση (+) = μεγάλη αποφόρτιση χορτοκοπτικής μονάδας = μικρότερη πίεση στο έδαφος Προς την κατεύθυνση (-) = μικρή αποφόρτιση χορτοκοπτικής μονάδας = μεγαλύτερη πίεση στο έδαφος ü Η μηχανή βρίσκεται στη θέση μεταφοράς, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Για να μειώσετε την πίεση στο έδαφος, περιστρέψτε την άτρακτο με σπείρωμα προς την κατεύθυνση (+). Για να αυξήσετε την πίεση στο έδαφος, περιστρέψτε την άτρακτο με σπείρωμα προς την κατεύθυνση (-) Ρύθμιση ολισθητήρων ύψους κοπής Στην έκδοση "Ολισθητήρας ύψους κοπής" KMG Με τους ολισθητήρες ύψους κοπής μπορείτε να αυξήσετε το ύψος κοπής. Οι ολισθητήρες ύψους κοπής πρέπει να τοποθετούνται κάτω από τους κοπτικούς δίσκους που κινούνται δίπλα στα τύμπανα κοπής. ü ü Η μηχανή βρίσκεται σε θέση μεταφοράς. Η χορτοκοπτική μονάδα/οι χορτοκοπτικές μονάδες υποστηρίζονται με ασφάλεια, βλ. σελίδα 25. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Τοποθετήστε τον ολισθητήρα ύψους κοπής (3) στο πέδιλο ολίσθησης (2) και βιδώστε τον. Πρωτότυπες οδηγίες λειτουργίας _03_el 81

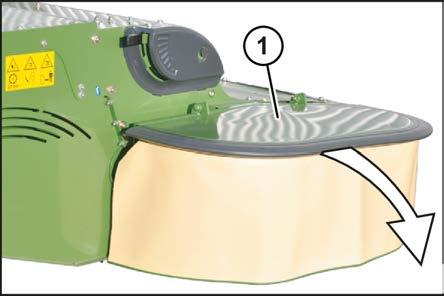

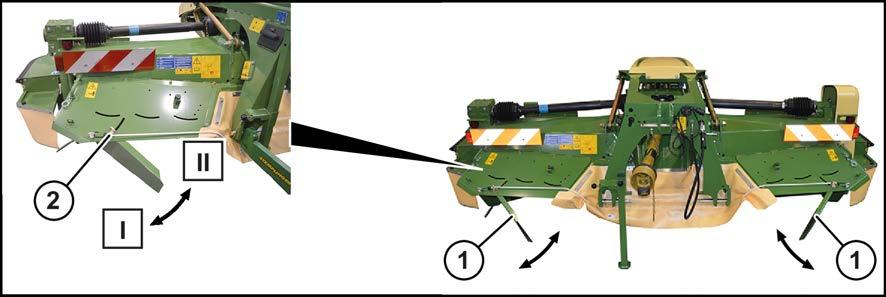

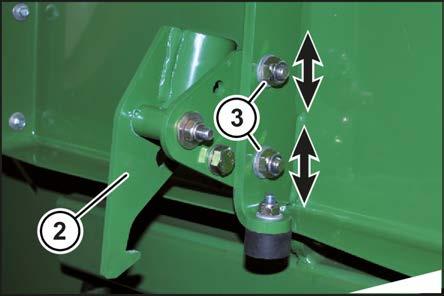

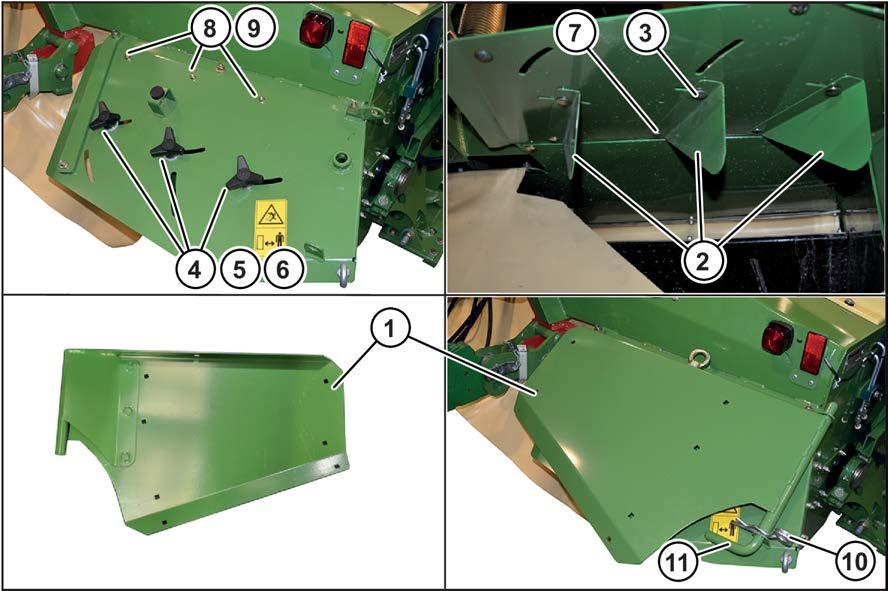

82 10 Ρυθμίσεις 10.5 Ρύθμιση πλευρικών προστατευτικών 10.5 Ρύθμιση πλευρικών προστατευτικών KMG Ολόκληρος ο μηχανισμός προστασίας μπορεί να προσαρμοστεί στις συνθήκες συγκομιδής με ρύθμιση των προστατευτικών. Για να αποφευχθεί το σπάσιμο των καλαμοειδών φυτών εξαιτίας των πολύ χαμηλά ρυθμισμένων προστατευτικών, ρυθμίστε τα προστατευτικά σε ψηλή θέση. Για να αποφευχθεί η εκσφενδόνιση πετρών όταν ο καρπός είναι μικρού ύψους, ρυθμίστε τα προστατευτικά σε χαμηλή θέση. ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Ανεβάστε τα πλευρικά προστατευτικά (1), βλ. σελίδα 68 Ξεβιδώστε τις βίδες (4). Μέσω της κονσόλας (3) ρυθμίστε το ύψος του πλευρικού προστατευτικού (1). Σφίξτε τις βίδες (4) Έλεγχος/ρύθμιση μηχανισμού ασφάλισης των πλευρικών προστατευτικών KMG Πρωτότυπες οδηγίες λειτουργίας _03_el

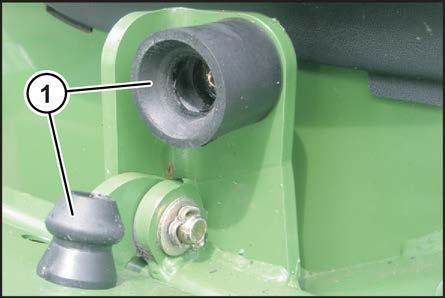

83 Ρυθμίσεις 10 Ρύθμιση αριθμού στροφών σπαστήρα 10.7 Ο μηχανισμός ασφάλισης (2) εμποδίζει, στη διάρκεια της χρήσης, το άνοιγμα του πλευρικού προστατευτικού (1) και την εκσφενδόνιση ξένων σωμάτων. Επομένως, πριν από κάθε χρήση βεβαιωθείτε ότι το πλευρικό προστατευτικό (1) της μηχανής είναι κλειστό και ασφαλισμένο με τον μηχανισμό ασφάλισης (2). Έλεγχος μηχανισμού ασφάλισης Φέρτε τη μηχανή στη θέση εργασίας, βλ. σελίδα 70. ð ð Αν το πλευρικό προστατευτικό κλείνει, το πλευρικό προστατευτικό είναι ρυθμισμένο σωστά. Αν το πλευρικό προστατευτικό δεν κλείνει, ο μηχανισμός ασφάλισης πρέπει να ρυθμιστεί. Φέρτε τη μηχανή στη θέση μεταφοράς. ð ð Αν το πλευρικό προστατευτικό κλείνει, το πλευρικό προστατευτικό είναι ρυθμισμένο σωστά. Αν το πλευρικό προστατευτικό δεν κλείνει, ο μηχανισμός ασφάλισης πρέπει να ρυθμιστεί. Ρύθμιση μηχανισμού ασφάλισης ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Λύστε τη βιδωτή σύνδεση (3). Ρυθμίστε τον μηχανισμό ασφάλισης στην επιμήκη οπή. Σφίξτε τη βιδωτή σύνδεση (3). Ελέγξτε τον μηχανισμό ασφάλισης Ρύθμιση αριθμού στροφών σπαστήρα KM Στον μηχανισμό κίνησης ιμάντα μπορούν να ρυθμιστούν δύο αριθμοί στροφών σπαστήρα. Με αυτόν τον τρόπο επηρεάζεται η επίδραση του σπαστήρα και η απαιτούμενη ισχύς. Ο αριθμός στροφών σπαστήρα ρυθμίζεται μέσω αλλαγής των τροχαλιών ιμάντα (1, 2). Μέγιστος αριθμός στροφών: 900 σ.α.λ. (μεγάλη τροχαλία ιμάντα (1) επάνω, μικρή τροχαλία ιμάντα (2) κάτω) Ελάχιστος αριθμός στροφών: 600 σ.α.λ. (μικρή τροχαλία ιμάντα (2) επάνω, μεγάλη τροχαλία ιμάντα (1) κάτω) Πρωτότυπες οδηγίες λειτουργίας _03_el 83

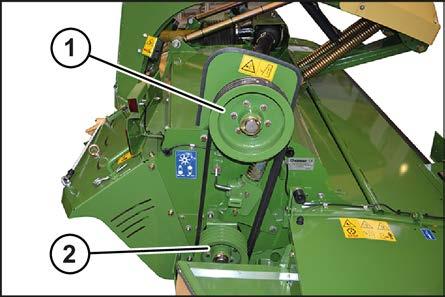

84 10 Ρυθμίσεις 10.8 Ρύθμιση φύλλου θραύσης Αλλαγή τροχαλιών ιμάντα KM ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. ü Το προστατευτικό τραπεζοειδή ιμάντα έχει αφαιρεθεί, βλ. σελίδα 93. Χαλαρώστε τον μηχανισμό κίνησης ιμάντα, βλ. σελίδα 93. Αφαιρέστε τους τραπεζοειδείς ιμάντες (5). Για να τραβήξετε τις τροχαλίες ιμάντα (1, 2) από τον άξονα, αφαιρέστε τις πτυσσόμενες διχαλωτές ασφάλειες (3) και τις ροδέλες (4). Ωθήστε την κάτω τροχαλία ιμάντα (2) στον επάνω άξονα. Ωθήστε την επάνω τροχαλία ιμάντα (1) στον κάτω άξονα. Για να ελέγξετε την ευθυγράμμιση, τοποθετήστε μία ευθεία ράβδο στην επάνω και την κάτω τροχαλία ιμάντα. Εάν οι τροχαλίες ιμάντα ευθυγραμμίζονται μεταξύ τους, όλα είναι εντάξει. Εάν οι τροχαλίες ιμάντα δεν ευθυγραμμίζονται μεταξύ τους, ευθυγραμμίστε την τροχαλία ιμάντα. Ασφαλίστε τις τροχαλίες ιμάντα (1, 2) με τις ροδέλες (4) και τις πτυσσόμενες διχαλωτές ασφάλειες (3). Τοποθετήστε τους τραπεζοειδείς ιμάντες (5) στις τροχαλίες ιμάντα. Τεντώστε τον μηχανισμό κίνησης ιμάντα, βλ. σελίδα 93. Τοποθετήστε το προστατευτικό τραπεζοειδή ιμάντα, βλ. σελίδα Ρύθμιση φύλλου θραύσης KMG Πρωτότυπες οδηγίες λειτουργίας _03_el

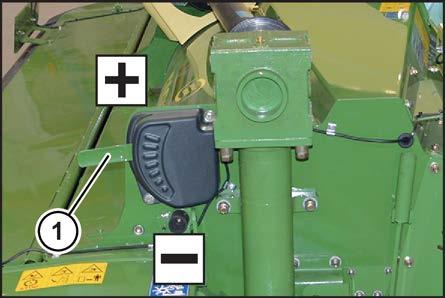

85 Ο βαθμός θραύσης μπορεί να αλλάξει μέσω ρύθμισης του μοχλού (1). ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Μετατοπίστε τον μοχλό (1). Æ Æ Προς την κατεύθυνση "+": Ο βαθμός θραύσης αυξάνεται. Προς την κατεύθυνση "-": Ο βαθμός θραύσης μειώνεται. Ρυθμίσεις 10 Ρύθμιση δεματοποίησης Ρύθμιση δεματοποίησης KMG Το πλάτος δεματιού μπορεί να προσαρμοστεί στον καρπό. ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Ρύθμιση καπακιών δεματιών Λύστε το δακτυλιοειδές παξιμάδι (1) στη δεξιά και αριστερή πλευρά της μηχανής. Ρυθμίστε τα καπάκια δεματιών (2). Προσέξτε ώστε να γίνει η ίδια ρύθμιση στη δεξιά και αριστερή πλευρά της μηχανής. ð ð Προς τα έξω (θέση "I") = φαρδύ δεμάτι Προς τα μέσα (θέση "II") = στενό δεμάτι Σφίξτε το δακτυλιοειδές παξιμάδι (1) Ρύθμιση απόθεσης κατά πλάτος ΠΛΗΡΟΦΟΡΙΕΣ Απώλεια σταυροειδών λαβών Οι σταυροειδείς λαβές μπορεί να αποσυνδεθούν λόγω των δονήσεων. Αυτό σημαίνει ότι μπορεί να χαθούν οι σταυροειδείς λαβές, οι βίδες και τα ελάσματα δεματιών. Για να αποφύγετε την αποσύνδεση των σταυροειδών λαβών, σφίξτε με το χέρι τις σταυροειδείς λαβές όσο το δυνατόν πιο σταθερά. Πρωτότυπες οδηγίες λειτουργίας _03_el 85

86 10 Ρυθμίσεις Ρύθμιση απόθεσης κατά πλάτος KM ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Τοποθέτηση ελασμάτων-οδηγών Αφαιρέστε τα καπάκια δεματιών (1), αποθέστε τα στη μηχανή και ασφαλίστε τα με τους πίρους (11) και τα ελατηριωτά βύσματα (10). Στο μπροστινό τμήμα του ελάσματος-οδηγού (2) εισαγάγετε από κάτω τη βίδα με σφαιρική κεφαλή (3) M10x25 και σφίξτε την από πάνω με έναν πλαστικό δίσκο (4), μία ροδέλα (5) και μία σταυροειδή λαβή (6). Στο πίσω τμήμα του ελάσματος-οδηγού (2) εισαγάγετε από κάτω τη βίδα με σφαιρική κεφαλή (7) M8x20 και σφίξτε την από πάνω με μία ροδέλα (8) και ένα παξιμάδι ασφάλισης (9). Ανάλογα με τις συνθήκες χρήσης, ενδέχεται να απαιτείται επαναρύθμιση των ελασμάτωνοδηγών (2) για να επιτευχθεί η ομοιόμορφη κατανομή σε ολόκληρη την επιφάνεια. 86 Πρωτότυπες οδηγίες λειτουργίας _03_el

87 Συντήρηση Γενικά 11 Πίνακας συντήρησης Συντήρηση Γενικά ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από την παράβλεψη των βασικών υποδείξεων ασφαλείας Αν οι βασικές υποδείξεις ασφαλείας δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των βασικών υποδείξεων ασφαλείας, βλ. σελίδα 12. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού, αν δεν τηρηθούν οι ενέργειες ρουτίνας για την ασφάλεια Αν οι ενέργειες ρουτίνας για την ασφάλεια δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των ενεργειών ρουτίνας για την ασφάλεια, βλ. σελίδα 24. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από τη δοκιμαστική λειτουργία της μηχανής Αν διενεργηθεί μία δοκιμαστική λειτουργία μετά από εργασίες επισκευής, συντήρησης, καθαρισμού ή τεχνικές επεμβάσεις, μπορεί να προκύψει απρόβλεπτη συμπεριφορά της μηχανής. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. ü Η μηχανή βρίσκεται στη θέση εργασίας. Ενεργοποιείτε τους μηχανισμούς κίνησης μόνο όταν η χορτοκοπτική μονάδα / οι χορτοκοπτικές μονάδες βρίσκονται στο έδαφος και αφού διασφαλιστεί ότι δεν υπάρχουν άτομα στην περιοχή κινδύνου. Η δοκιμαστική λειτουργία της μηχανής πρέπει να ενεργοποιείται μόνο από το κάθισμα του οδηγού Πίνακας συντήρησης Συντήρηση Μία φορά μετά από 50 ώρες Αλλαγή λαδιού Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής βλ. σελίδα 99 Κιβώτιο ταχυτήτων χορτοκοπτικής μονάδας βλ. σελίδα 102 Κοπτική ράβδος βλ. σελίδα Συντήρηση Πριν από την έναρξη της σεζόν Έλεγχος στάθμης λαδιού Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής βλ. σελίδα 99 Κιβώτιο ταχυτήτων χορτοκοπτικής μονάδας βλ. σελίδα 102 Κοπτική ράβδος βλ. σελίδα 103 Πρωτότυπες οδηγίες λειτουργίας _03_el 87

88 11 Συντήρηση Γενικά 11.1 Πίνακας συντήρησης Εξαρτήματα Έλεγχος/αντικατάσταση μαχαιριών βλ. σελίδα 107 Έλεγχος/αντικατάσταση κοπτικών δίσκων/ τύμπανων κοπής Αντικατάσταση/έλεγχος πίρου συγκράτησης (βιδωτός σύνδεσμος μαχαιριού) Αντικατάσταση/έλεγχος πίρου συγκράτησης (ταχυσύνδεσμος μαχαιριού) Έλεγχος/αντικατάσταση φορέα μαχαιριού (ταχυσύνδεσμος μαχαιριού) Έλεγχος/αντικατάσταση επενδύσεων άκρου στην κοπτική ράβδο βλ. σελίδα 111 βλ. σελίδα 110 βλ. σελίδα 110 βλ. σελίδα 111 βλ. σελίδα 113 Αερισμός συμπλέκτη τριβής βλ. σελίδα 92 Έλεγχος/τάνυση ιμάντα κίνησης βλ. σελίδα 93 Έλεγχος προστατευτικών πανιών βλ. σελίδα 97 Σφίξιμο βιδών/παξιμαδιών βλ. σελίδα Συντήρηση Κάθε 10 ώρες, τουλάχιστον καθημερινά Έλεγχος στάθμης λαδιού Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής βλ. σελίδα 99 Κιβώτιο ταχυτήτων χορτοκοπτικής μονάδας βλ. σελίδα 102 Κοπτική ράβδος βλ. σελίδα 103 Εξαρτήματα Έλεγχος/αντικατάσταση μαχαιριών βλ. σελίδα 107 Έλεγχος/αντικατάσταση κοπτικών δίσκων/ τύμπανων κοπής Αντικατάσταση/έλεγχος πίρου συγκράτησης (βιδωτός σύνδεσμος μαχαιριού) Αντικατάσταση/έλεγχος πίρου συγκράτησης (ταχυσύνδεσμος μαχαιριού) Έλεγχος/αντικατάσταση φορέα μαχαιριού (ταχυσύνδεσμος μαχαιριού) βλ. σελίδα 111 βλ. σελίδα 110 βλ. σελίδα 110 βλ. σελίδα 111 Έλεγχος προστατευτικών πανιών βλ. σελίδα Συντήρηση Κάθε 50 ώρες Εξαρτήματα Σφίξιμο βιδών/παξιμαδιών βλ. σελίδα Πρωτότυπες οδηγίες λειτουργίας _03_el

89 Συντήρηση Γενικά 11 Ροπές σύσφιξης Συντήρηση Κάθε 200 ώρες Αλλαγή λαδιού Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής βλ. σελίδα 99 Κιβώτιο ταχυτήτων χορτοκοπτικής μονάδας βλ. σελίδα 102 Κοπτική ράβδος βλ. σελίδα Ροπές σύσφιξης Μετρικές βίδες με ρυθμιστικό σπείρωμα ΠΛΗΡΟΦΟΡΙΕΣ Ο πίνακας δεν ισχύει για φρεζάτες βίδες άλεν, αν η φρεζάτη βίδα σφιχτεί μέσω του εσωτερικού εξαγώνου. DV X Μέγεθος σπειρώματος 1 Κατηγορία αντοχής στην κεφαλή βίδας X Κατηγορία αντοχής Ροπή σύσφιξης (Nm) M M M M M M M M M M M M M Πρωτότυπες οδηγίες λειτουργίας _03_el 89

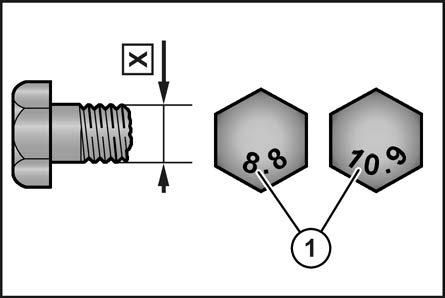

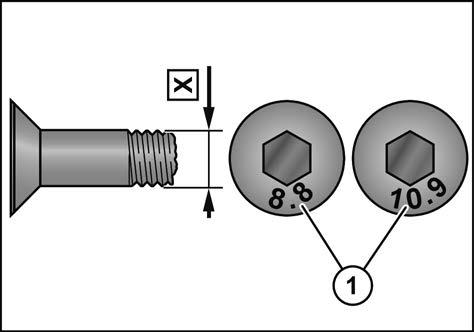

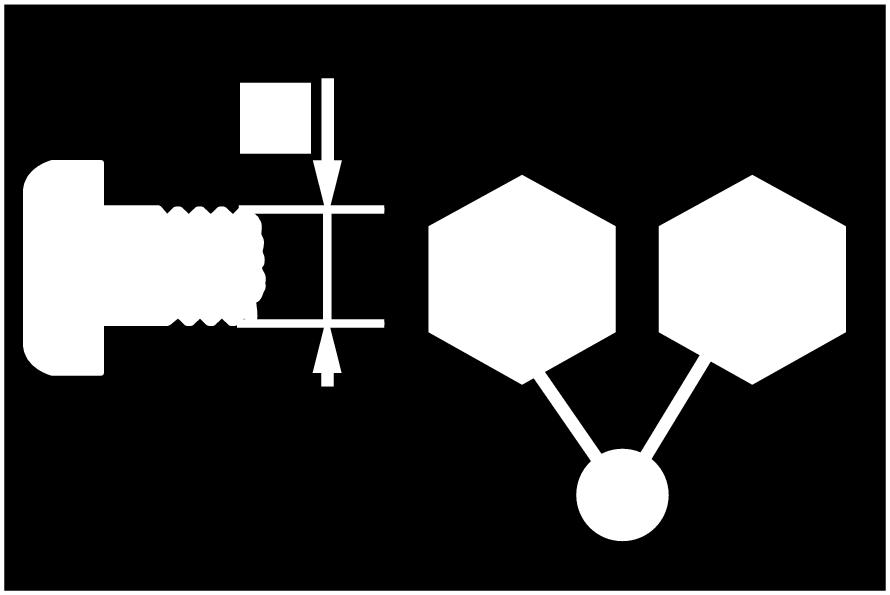

90 11 Συντήρηση Γενικά 11.2 Ροπές σύσφιξης Μετρικές βίδες με λεπτό σπείρωμα DV X Μέγεθος σπειρώματος 1 Κατηγορία αντοχής στην κεφαλή βίδας X Κατηγορία αντοχής Ροπή σύσφιξης (Nm) M12x1, M14x1, M16x1, M18x1, M20x1, M24x M27x M30x1, Βίδες άλεν με μετρικό σπείρωμα και φρεζάτη κεφαλή ΠΛΗΡΟΦΟΡΙΕΣ Ο πίνακας ισχύει αποκλειστικά για φρεζάτες βίδες άλεν με μετρικό σπείρωμα, οι οποίες σφίγγονται μέσω εσωτερικού εξαγώνου. DV X Μέγεθος σπειρώματος 1 Κατηγορία αντοχής στην κεφαλή βίδας 90 Πρωτότυπες οδηγίες λειτουργίας _03_el

91 Συντήρηση Γενικά 11 Ροπές σύσφιξης 11.2 X Κατηγορία αντοχής Ροπή σύσφιξης (Nm) M M M M M M M M M Βίδες ασφάλισης σε κιβώτια ταχυτήτων ΠΛΗΡΟΦΟΡΙΕΣ Οι ροπές σύσφιξης ισχύουν μόνο για την τοποθέτηση βιδών ασφάλισης, παράθυρων ελέγχου, φίλτρων αερισμού/εξαερισμού και βαλβίδων εξαέρωσης σε κιβώτια ταχυτήτων με περιβλήματα από χυτοσίδηρο, αλουμίνιο και χάλυβα. Στον όρο 'βίδα ασφάλισης' περιλαμβάνεται η βαλβίδα εξαέρωσης, η βίδα ρύθμισης, τα φίλτρα αερισμού/εξαερισμού. Ο πίνακας ισχύει μόνο για βίδες ασφάλισης με εξωτερικό εξάγωνο σε συνδυασμό με έναν χάλκινο δακτύλιο στεγανοποίησης και για βαλβίδες εξαέρωσης από ορείχαλκο με έναν μορφοποιημένο δακτύλιο στεγανοποίησης. Σπειρώμα τα Βίδα ασφάλισης και παραθυράκι ελέγχου με χάλκινο δακτύλιο* ) Φίλτρο αερισμού/εξαερισμού από χάλυβα σε χάλυβα και χυτοσίδηρο σε αλουμίνιο Μέγιστη ροπή σύσφιξης (Nm) (±10%) M10x1 8 M12x1,5 14 G1/4" 14 M14x1,5 16 Βαλβίδα εξαέρωσης από ορείχαλκο Φίλτρο αερισμού/εξαερισμού από ορείχαλκο σε χάλυβα και χυτοσίδηρο M16x1, M18x1, M20x1,5 32 G1/2" 32 M22x1,5 35 M24x1,5 60 G3/4" 60 M33x2 80 σε αλουμίνιο Πρωτότυπες οδηγίες λειτουργίας _03_el 91

92 11 Συντήρηση Γενικά 11.3 Αποκλίνουσες ροπές σύσφιξης Σπειρώμα τα Βίδα ασφάλισης και παραθυράκι ελέγχου με χάλκινο δακτύλιο* ) Φίλτρο αερισμού/εξαερισμού από χάλυβα σε χάλυβα και χυτοσίδηρο σε αλουμίνιο Μέγιστη ροπή σύσφιξης (Nm) (±10%) G1" 80 M42x1,5 100 G1 1/4" 100 *) Αντικαθιστάτε πάντα τους χάλκινους δακτυλίους. Βαλβίδα εξαέρωσης από ορείχαλκο Φίλτρο αερισμού/εξαερισμού από ορείχαλκο σε χάλυβα και χυτοσίδηρο σε αλουμίνιο 11.3 Αποκλίνουσες ροπές σύσφιξης Βίδες/Παξιμάδια Παξιμάδι για ασφάλεια διάτμησης (περιστροφική πλήμνη) Κέλυφος εδράνου για κοπτικό δίσκο Κέλυφος εδράνου για κοπτικό τύμπανο Ροπή σύσφιξης 300 Nm 55 Nm 55 Nm 11.4 Αερισμός συμπλέκτη τριβής ΥΠΟΔΕΙΞΗ Οι επεμβάσεις στον συμπλέκτη τριβής συνεπάγονται ακύρωση της εγγύησης Οι επεμβάσεις στον συμπλέκτη τριβής αλλάζουν τη ροπή εκκίνησης. Αυτό μπορεί να προκαλέσει σοβαρές ζημιές στη μηχανή. Ποτέ μην διενεργείτε επεμβάσεις στην ασφάλεια υπερφόρτισης. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά της KRONE. KM Ο συμπλέκτης τριβής προστατεύει το τρακτέρ και τη μηχανή από ζημιές. Ο συμπλέκτης τριβής είναι σχεδιασμένος με μια σταθερά ρυθμισμένη ροπή εκκίνησης M R. Η ροπή εκκίνησης είναι εγχάρακτη στο περίβλημα του συμπλέκτη τριβής (2). 92 Πρωτότυπες οδηγίες λειτουργίας _03_el

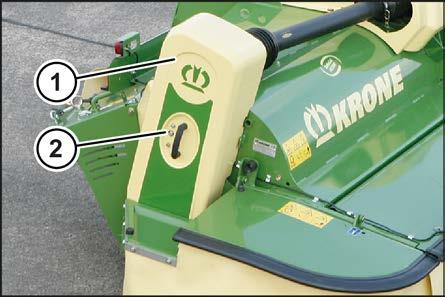

93 Αερισμός ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Αφαιρέστε τον αρθρωτό άξονα. Σφίξτε ομοιόμορφα τα παξιμάδια (1). ð Οι δίσκοι τριβής έχουν αποφορτιστεί. Περιστρέψτε τον συμπλέκτη τριβής. Ξεβιδώστε τα παξιμάδια μέχρι την απόληξη του σπειρώματος. Συντήρηση Γενικά 11 Έλεγχος/τάνυση ιμάντα κίνησης Έλεγχος/τάνυση ιμάντα κίνησης ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα Αφαίρεση/τοποθέτηση προστατευτικού τραπεζοειδή ιμάντα KM ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Αφαίρεση Απασφαλίστε τη βίδα ασφάλισης (2) και αφαιρέστε το προστατευτικό τραπεζοειδή ιμάντα (1). Τοποθέτηση Τοποθετήστε το προστατευτικό τραπεζοειδή ιμάντα (1) και ασφαλίστε τη βίδα ασφάλισης (2) Χαλάρωση/τάνυση μηχανισμού κίνησης ιμάντα ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. ü Το προστατευτικό τραπεζοειδή ιμάντα έχει αφαιρεθεί, βλ. σελίδα 93. Πρωτότυπες οδηγίες λειτουργίας _03_el 93

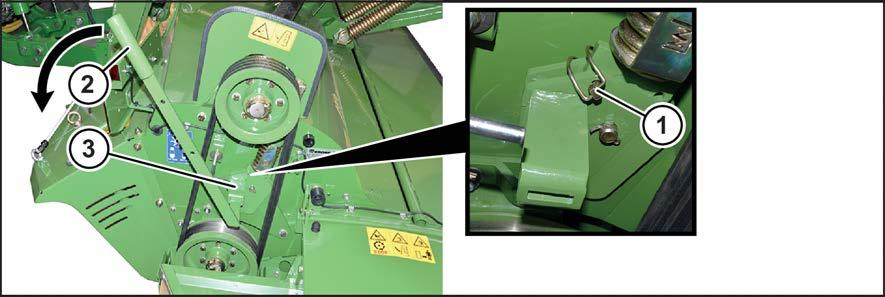

94 11 Συντήρηση Γενικά 11.5 Έλεγχος/τάνυση ιμάντα κίνησης KM Χαλάρωση μηχανισμού κίνησης ιμάντα Αφαιρέστε την πτυσσόμενη διχαλωτή ασφάλεια (1). ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού! Το κλειδί μαχαιριών (2) βρίσκεται υπό την τάση ελατηρίου κατά τη διαδικασία χαλάρωσης. Εάν το κλειδί μαχαιριών αφεθεί ελεύθερο πολύ νωρίς, αναπηδάει προς τα πίσω. Μην αφήσετε ελεύθερο το κλειδί μαχαιριών κατά τη χαλάρωση. Για να χαλαρώσετε τον μηχανισμό κίνησης ιμάντα, ωθήστε το κλειδί μαχαιριών (2) στη διάταξη τάνυσης (3) και τραβήξτε το προς τα πίσω. KM Τάνυση μηχανισμού κίνησης ιμάντα ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού! Το κλειδί μαχαιριών (2) βρίσκεται υπό την τάση ελατηρίου κατά τη διαδικασία τάνυσης. Εάν το κλειδί μαχαιριών αφεθεί ελεύθερο πολύ νωρίς, αναπηδάει προς τα πίσω. Μην αφήσετε ελεύθερο το κλειδί μαχαιριών κατά την τάνυση. Ωθήστε το κλειδί μαχαιριών (2) στη διάταξη τάνυσης (3). Για να τεντώσετε τον μηχανισμό κίνησης ιμάντα, πιέστε το κλειδί μαχαιριών προς τα εμπρός μέχρι να αγκιστρώσει η διάταξη τάνυσης. Για να ασφαλίσετε τη διάταξη τάνυσης, τοποθετήστε την πτυσσόμενη διχαλωτή ασφάλεια (1) στην οπή. Ελέγξτε την τάση ιμάντα, βλ. σελίδα 95. ü Τοποθετήστε το προστατευτικό τραπεζοειδή ιμάντα, βλ. σελίδα Πρωτότυπες οδηγίες λειτουργίας _03_el

95 Συντήρηση Γενικά 11 Έλεγχος/τάνυση ιμάντα κίνησης Έλεγχος/ρύθμιση τάσης ιμάντα KM Εάν ο μηχανισμός κίνησης ιμάντα είναι τεντωμένος, το άκρο της ένδειξης (1) πρέπει να εφάπτεται στην άνω ακμή του ελατηρίου πίεσης (2). ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. ü Το προστατευτικό τραπεζοειδή ιμάντα έχει αφαιρεθεί, βλ. σελίδα 93. ü Ο μηχανισμός κίνησης ιμάντα είναι τεντωμένος, βλ. σελίδα 94. Ελέγξτε εάν το άκρο της ένδειξης (1) εφάπτεται στην άνω ακμή του ελατηρίου πίεσης (2). Αν το άκρο της ένδειξης (1) εφάπτεται στην άνω ακμή του ελατηρίου πίεσης (2), η τάση ιμάντα είναι εντάξει. Αν το άκρο της ένδειξης (1) δεν εφάπτεται στην άνω ακμή του ελατηρίου πίεσης (2), η τάση ιμάντα πρέπει να ρυθμιστεί. Χαλαρώστε τον μηχανισμό κίνησης ιμάντα, βλ. σελίδα 94. Λύστε το παξιμάδι (4). Ένδειξη επάνω από το ελατήριο πίεσης Ξεβιδώστε περισσότερο το χιτώνιο (3) (αριστερόστροφη περιστροφή). Ένδειξη κάτω από το ελατήριο πίεσης Βιδώστε περισσότερο το χιτώνιο (3) (δεξιόστροφη περιστροφή). Σφίξτε το παξιμάδι (4). Τεντώστε τον μηχανισμό κίνησης ιμάντα, βλ. σελίδα 94. Επαναλάβετε τη διαδικασία, μέχρι το άκρο της ένδειξης (1) να εφάπτεται στην άνω ακμή του ελατηρίου πίεσης (2) με τεντωμένο μηχανισμό κίνησης ιμάντα. Τοποθετήστε το προστατευτικό τραπεζοειδή ιμάντα (5), βλ. σελίδα 93. Πρωτότυπες οδηγίες λειτουργίας _03_el 95

96 11 Συντήρηση Γενικά 11.5 Έλεγχος/τάνυση ιμάντα κίνησης Έλεγχος ιμάντα κίνησης για ζημιά KM ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. ü Το προστατευτικό τραπεζοειδή ιμάντα έχει αφαιρεθεί, βλ. σελίδα 93. Æ Ελέγξτε τους τραπεζοειδείς ιμάντες (1) για σκισίματα και ζημιά. Αν υπάρχουν σκισίματα ή ζημιές, αντικαταστήστε τον/τους τραπεζοειδή(είς) ιμάντα(ες), βλ. σελίδα 96. Τοποθετήστε το προστατευτικό τραπεζοειδή ιμάντα, βλ. σελίδα Αντικατάσταση ιμάντα κίνησης KM ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. ü Το προστατευτικό τραπεζοειδή ιμάντα έχει αφαιρεθεί, βλ. σελίδα 93. Χαλαρώστε τον μηχανισμό κίνησης ιμάντα, βλ. σελίδα 94 Αφαιρέστε τον/τους ελαττωματικό(ούς) τραπεζοειδή(είς) ιμάντα(ες) (1). Τοποθετήστε τον/τους νέο(ους) τραπεζοειδή(είς) ιμάντα(ες). Τεντώστε τον μηχανισμό κίνησης ιμάντα, βλ. σελίδα 94. Τοποθετήστε το προστατευτικό τραπεζοειδή ιμάντα, βλ. σελίδα Πρωτότυπες οδηγίες λειτουργίας _03_el

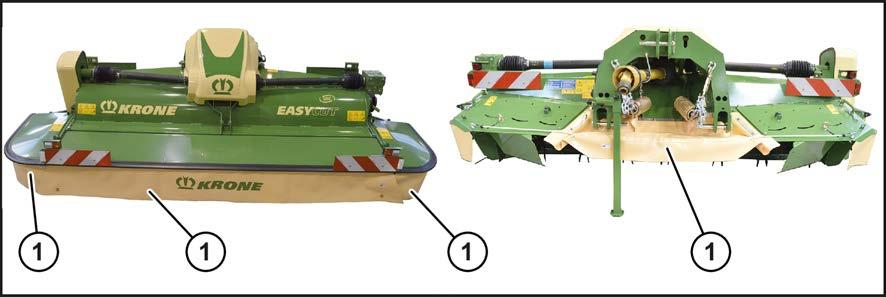

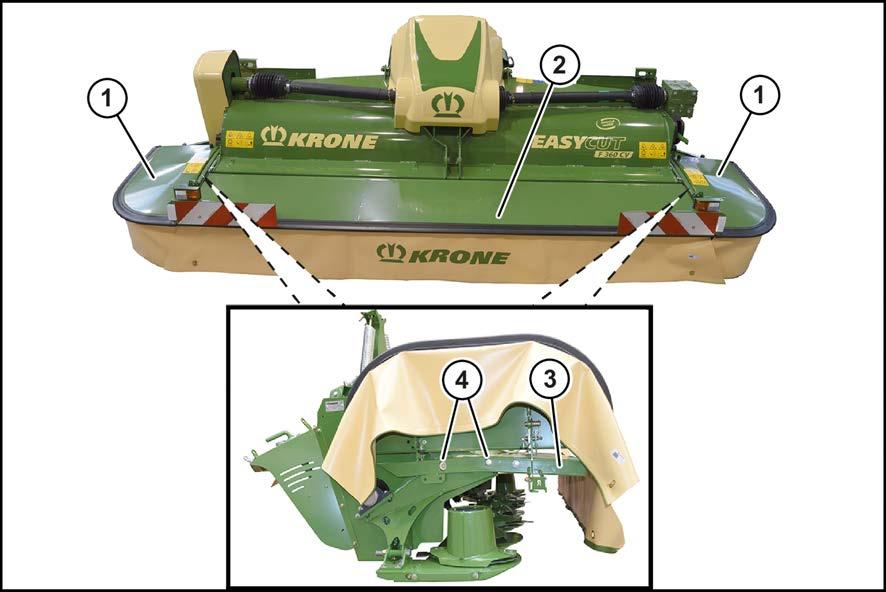

97 Συντήρηση Γενικά 11 Έλεγχος/αντικατάσταση προστατευτικών πανιών Έλεγχος/αντικατάσταση προστατευτικών πανιών KMG ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Ελέγξτε με οπτικό έλεγχο τα προστατευτικά πανιά (1) για σκισίματα και ζημιές. Æ Αν δεν υπάρχουν σκισίματα και ζημιές, η μηχανή μπορεί να χρησιμοποιηθεί. Æ Αν υπάρχουν σκισίματα και ζημιές, αντικαταστήστε τα προστατευτικά πανιά. Πρωτότυπες οδηγίες λειτουργίας _03_el 97

98 12 Συντήρηση Υδραυλικό σύστημα 12 Συντήρηση Υδραυλικό σύστημα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από την παράβλεψη των βασικών υποδείξεων ασφαλείας Αν οι βασικές υποδείξεις ασφαλείας δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των βασικών υποδείξεων ασφαλείας, βλ. σελίδα 12. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού, αν δεν τηρηθούν οι ενέργειες ρουτίνας για την ασφάλεια Αν οι ενέργειες ρουτίνας για την ασφάλεια δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των ενεργειών ρουτίνας για την ασφάλεια, βλ. σελίδα 24. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι υδραυλικοί εύκαμπτοι σωλήνες υπόκεινται σε γήρανση Οι υδραυλικοί εύκαμπτοι σωλήνες φθείρονται λόγω της πίεσης, της θερμικής επιβάρυνσης και της επιρροής της υπεριώδους ακτινοβολίας. Όταν οι υδραυλικοί εύκαμπτοι σωλήνες έχουν υποστεί ζημιά, μπορούν να προκαλέσουν σοβαρό τραυματισμό ή θάνατο. Πάνω στις σωληνώσεις υδραυλικού συστήματος αναγράφεται η ημερομηνία κατασκευής. Με τον τρόπο αυτό μπορείτε να καθορίζετε την ηλικία χωρίς να ψάξετε πολύ. Ο νόμος επιβάλει την αντικατάσταση των υδραυλικών εύκαμπτων σωλήνων μετά από χρονικό διάστημα έξι ετών. Ως ανταλλακτικοί εύκαμπτοι αγωγοί επιτρέπεται να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά. ΥΠΟΔΕΙΞΗ Απόρριψη και αποθήκευση λαδιών και χρησιμοποιημένων φίλτρων λαδιού Με την ακατάλληλη αποθήκευση και απόρριψη των λαδιών και των χρησιμοποιημένων φίλτρων λαδιού, μπορεί να προκληθούν περιβαλλοντικές ζημιές. Αποθηκεύετε ή απορρίπτετε τα χρησιμοποιημένα λάδια και φίλτρα λαδιού όπως ορίζουν οι διατάξεις. 98 Πρωτότυπες οδηγίες λειτουργίας _03_el

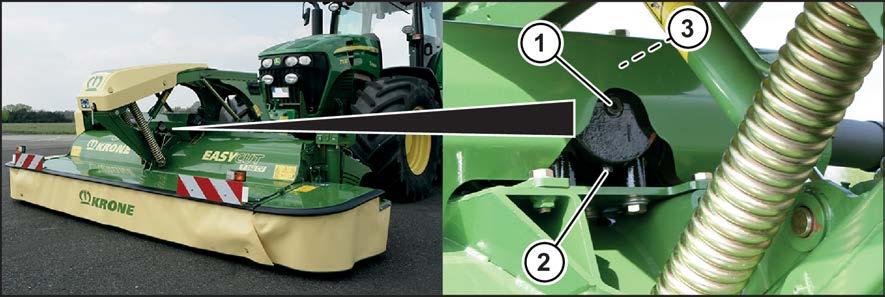

99 13 Συντήρηση Κιβώτιο ταχυτήτων Συντήρηση Κιβώτιο ταχυτήτων 13 Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής 13.1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από την παράβλεψη των βασικών υποδείξεων ασφαλείας Αν οι βασικές υποδείξεις ασφαλείας δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των βασικών υποδείξεων ασφαλείας, βλ. σελίδα 12. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού, αν δεν τηρηθούν οι ενέργειες ρουτίνας για την ασφάλεια Αν οι ενέργειες ρουτίνας για την ασφάλεια δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των ενεργειών ρουτίνας για την ασφάλεια, βλ. σελίδα Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής Στην έκδοση "Εξωθημένο" KM Τηρείτε τη ρουτίνα ασφαλείας "Έλεγχος στάθμης λαδιού, ασφαλής εκτέλεση αλλαγής λαδιού και στοιχείου φίλτρου", βλ. σελίδα 25. ΠΛΗΡΟΦΟΡΙΕΣ Πραγματοποιείτε τον έλεγχο στάθμης λαδιού και την αλλαγή λαδιών με τη μηχανή σε θέση εργασίας και σε οριζόντια θέση. Λύστε την(τις) αλυσίδα(ες) συγκράτησης (5). Αποσυνδέστε τον/τους ενδιάμεσο(ους) αρθρωτό(ούς) άξονα(ες) από το κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής. Αφαιρέστε το προστατευτικό (4). Πρωτότυπες οδηγίες λειτουργίας _03_el 99

100 13 Συντήρηση Κιβώτιο ταχυτήτων 13.1 Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής Έλεγχος στάθμης λαδιού Αφαιρέστε τη βίδα ασφάλισης της οπής ελέγχου (1). Æ Αν το λάδι φτάσει μέχρι την οπή ελέγχου (1): Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1), ροπή σύσφιξης βλ. σελίδα 91. Æ Αν το λάδι δεν φτάνει μέχρι την οπή ελέγχου (1): Αφαιρέστε τη βίδα ασφάλισης της οπής πλήρωσης (3). Συμπληρώστε νέο λάδι μέσω της οπής πλήρωσης (3) μέχρι την οπή ελέγχου (1). Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1) και τη βίδα ασφάλισης της οπής πλήρωσης (3), ροπή σύσφιξης βλ. σελίδα 91. Τοποθετήστε το προστατευτικό (4). Ωθήστε τον/τους ενδιάμεσο(ους) αρθρωτό(ούς) άξονα(ες) στο κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής και ασφαλίστε τον/τους. Ασφαλίστε το/τα προστατευτικό(ά) του αρθρωτού άξονα με την/τις αλυσίδα(ες) συγκράτησης (5) έτσι ώστε να μην παρασύρεται(ονται) σε περιστροφή. Αλλαγή λαδιού ü Ένα κατάλληλο δοχείο είναι διαθέσιμο για το λάδι που εκρέει. Λύστε την(τις) αλυσίδα(ες) συγκράτησης (5). Αποσυνδέστε τον/τους ενδιάμεσο(ους) αρθρωτό(ούς) άξονα(ες) από το κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής. Αφαιρέστε το προστατευτικό (4). Αφαιρέστε τη βίδα ασφάλισης της οπής ελέγχου (1) και τη βίδα ασφάλισης της οπής πλήρωσης (3). Αφαιρέστε τη βίδα εκροής (2) και αδειάστε το λάδι. Τοποθετήστε τη βίδα εκροής (2), ροπή σύσφιξης βλ. σελίδα 91. Προσθέστε νέο λάδι μέσω της οπής πλήρωσης (3) μέχρι την οπή ελέγχου (1). Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1) και τη βίδα ασφάλισης της οπής πλήρωσης (3), ροπή σύσφιξης βλ. σελίδα 91. Τοποθετήστε το προστατευτικό (4). Ωθήστε τον/τους ενδιάμεσο(ους) αρθρωτό(ούς) άξονα(ες) στο κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής και ασφαλίστε τον/τους. Ασφαλίστε το/τα προστατευτικό(ά) του αρθρωτού άξονα με την/τις αλυσίδα(ες) συγκράτησης (5) έτσι ώστε να μην παρασύρεται(ονται) σε περιστροφή. 100 Πρωτότυπες οδηγίες λειτουργίας _03_el

101 Συντήρηση Κιβώτιο ταχυτήτων 13 Κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής 13.1 Στην έκδοση "Τραβηγμένο" KM Ποιότητα λαδιού / ποσότητα λαδιού, βλ. σελίδα 45. Διάστημα για στάθμη λαδιού και αλλαγή λαδιών, βλ. σελίδα 87. Απορρίπτετε το παλιό λάδι σύμφωνα με τους κανονισμούς, βλ. σελίδα 20. ΠΛΗΡΟΦΟΡΙΕΣ Πραγματοποιείτε τον έλεγχο στάθμης λαδιού και την αλλαγή λαδιών με τη μηχανή σε θέση εργασίας και σε οριζόντια θέση. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Έλεγχος στάθμης λαδιού Αφαιρέστε τη βίδα ασφάλισης της οπής ελέγχου (1). Æ Αν το λάδι φτάσει μέχρι την οπή ελέγχου (1): Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1), ροπή σύσφιξης βλ. σελίδα 91. Æ Αν το λάδι δεν φτάνει μέχρι την οπή ελέγχου (1): Αφαιρέστε τη βίδα ασφάλισης της οπής πλήρωσης (3). Συμπληρώστε νέο λάδι μέσω της οπής πλήρωσης (3) μέχρι την οπή ελέγχου (1). Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1) και τη βίδα ασφάλισης της οπής πλήρωσης (3), ροπή σύσφιξης βλ. σελίδα 91. Αλλαγή λαδιού ü Ένα κατάλληλο δοχείο είναι διαθέσιμο για το λάδι που εκρέει. Αφαιρέστε τη βίδα ασφάλισης της οπής ελέγχου (1) και τη βίδα ασφάλισης της οπής πλήρωσης (3). Αφαιρέστε τη βίδα εκροής (2) και αδειάστε το λάδι. Τοποθετήστε τη βίδα εκροής (2), ροπή σύσφιξης βλ. σελίδα 91. Προσθέστε νέο λάδι μέσω της οπής πλήρωσης (3) μέχρι την οπή ελέγχου (1). Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1) και τη βίδα ασφάλισης της οπής πλήρωσης (3), ροπή σύσφιξης βλ. σελίδα 91. Πρωτότυπες οδηγίες λειτουργίας _03_el 101

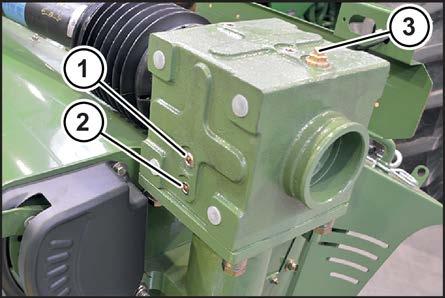

102 13 Συντήρηση Κιβώτιο ταχυτήτων 13.2 Κιβώτιο ταχυτήτων χορτοκοπτικής μονάδας 13.2 Κιβώτιο ταχυτήτων χορτοκοπτικής μονάδας KMG Τηρείτε τη ρουτίνα ασφαλείας "Έλεγχος στάθμης λαδιού, ασφαλής εκτέλεση αλλαγής λαδιού και στοιχείου φίλτρου", βλ. σελίδα 25. ΠΛΗΡΟΦΟΡΙΕΣ Πραγματοποιείτε τον έλεγχο στάθμης λαδιού και την αλλαγή λαδιών με τη μηχανή σε θέση εργασίας και σε οριζόντια θέση. Έλεγχος στάθμης λαδιού Αφαιρέστε τη βίδα ασφάλισης της οπής ελέγχου (1). Æ Αν το λάδι φτάσει μέχρι την οπή ελέγχου (1): Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1), ροπή σύσφιξης βλ. σελίδα 91. Æ Αν το λάδι δεν φτάνει μέχρι την οπή ελέγχου (1): Αφαιρέστε τη βίδα ασφάλισης της οπής πλήρωσης (3). Συμπληρώστε νέο λάδι μέσω της οπής πλήρωσης (3) μέχρι την οπή ελέγχου (1). Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1) και τη βίδα ασφάλισης της οπής πλήρωσης (3), ροπή σύσφιξης βλ. σελίδα 91. Αλλαγή λαδιού ü Ένα κατάλληλο δοχείο είναι διαθέσιμο για το λάδι που εκρέει. Λύστε την(τις) αλυσίδα(ες) συγκράτησης (5). Αποσυνδέστε τον/τους ενδιάμεσο(ους) αρθρωτό(ούς) άξονα(ες) από το κιβώτιο μηχανισμού κίνησης κοπτικής μηχανής. Αφαιρέστε το προστατευτικό (4). Αφαιρέστε τη βίδα ασφάλισης της οπής ελέγχου (1) και τη βίδα ασφάλισης της οπής πλήρωσης (3). Αφαιρέστε τη βίδα εκροής (2) και αδειάστε το λάδι. Τοποθετήστε τη βίδα εκροής (2), ροπή σύσφιξης βλ. σελίδα 91. Προσθέστε νέο λάδι μέσω της οπής πλήρωσης (3) μέχρι την οπή ελέγχου (1). Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1) και τη βίδα ασφάλισης της οπής πλήρωσης (3), ροπή σύσφιξης βλ. σελίδα Πρωτότυπες οδηγίες λειτουργίας _03_el

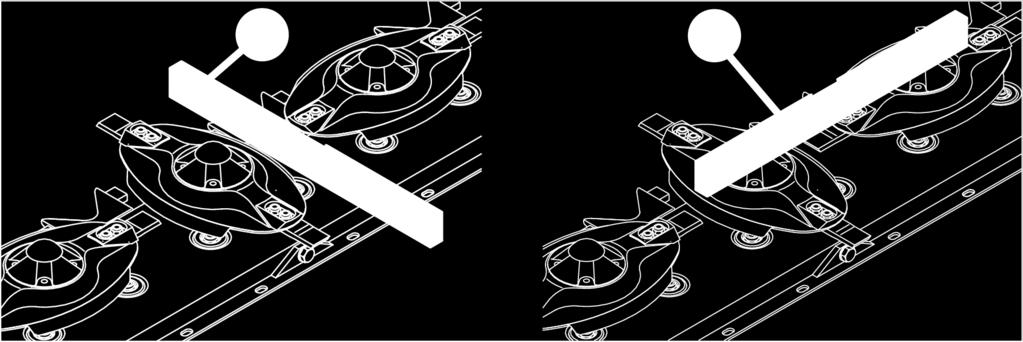

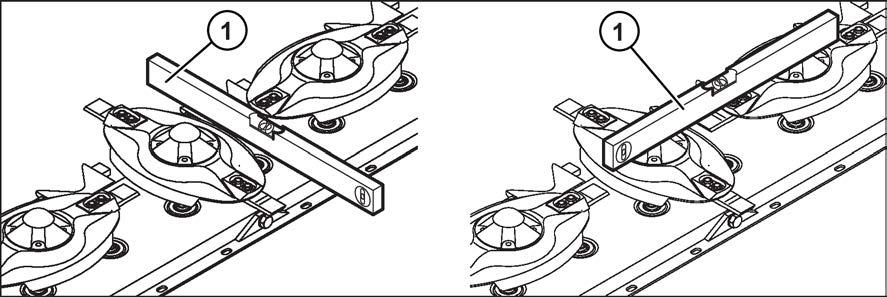

103 Συντήρηση Κιβώτιο ταχυτήτων 13 Αλλαγή λαδιών/έλεγχος στάθμης λαδιού στην κοπτική ράβδο Αλλαγή λαδιών/έλεγχος στάθμης λαδιού στην κοπτική ράβδο Αλλαγή λαδιού ΠΛΗΡΟΦΟΡΙΕΣ Στην κοπτική ράβδο δεν απαιτείται αλλαγή λαδιού. Έλεγχος στάθμης λαδιού KM Τηρείτε τη ρουτίνα ασφαλείας "Έλεγχος στάθμης λαδιού, ασφαλής εκτέλεση αλλαγής λαδιού και στοιχείου φίλτρου", βλ. σελίδα 25. Ευθυγράμμιση κοπτικής ράβδου σε εγκάρσια κατεύθυνση (κατεύθυνση πορείας) Τοποθετήστε το αλφάδι (1) εγκάρσια πάνω στην κοπτική ράβδο. Ευθυγραμμίστε την κοπτική ράβδο με το αλφάδι (1). Ευθυγράμμιση κοπτικής ράβδου σε διαμήκη κατεύθυνση Τοποθετήστε το αλφάδι (1) πάνω σε δύο κοπτικούς δίσκους. Ευθυγραμμίστε την κοπτική ράβδο με το αλφάδι (1). KM Αφήστε τη μηχανή να λειτουργήσει για λίγο. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού από κοπτικούς δίσκους/τύμπανα κοπής που κινούνται εξ αδρανείας. Απενεργοποιήστε τον άξονα ΡΤΟ και περιμένετε έως ότου ακινητοποιηθούν οι κοπτικοί δίσκοι / τα τύμπανα κοπής που κινούνται εξ αδρανείας. Φέρτε τη μηχανή στη θέση εργασίας, βλ. σελίδα 70. Ακινητοποιήστε και ασφαλίστε τη μηχανή, βλ. σελίδα 24. Λύστε τη βίδα ασφάλισης της οπής ελέγχου (1). Πρωτότυπες οδηγίες λειτουργίας _03_el 103

104 13 Συντήρηση Κιβώτιο ταχυτήτων 13.3 Αλλαγή λαδιών/έλεγχος στάθμης λαδιού στην κοπτική ράβδο ð Η στάθμη λαδιού πρέπει να φτάνει μέχρι την οπή ελέγχου (1). Αν το λάδι φτάνει μέχρι την οπή ελέγχου (1): Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1), ροπή σύσφιξης βλ. σελίδα 91. Αν το λάδι δεν φτάνει μέχρι την οπή ελέγχου (1): Προσθέστε νέο λάδι μέσω της οπής ελέγχου (1) μέχρι την οπή ελέγχου (1). Τοποθετήστε τη βίδα ασφάλισης της οπής ελέγχου (1), ροπή σύσφιξης βλ. σελίδα Πρωτότυπες οδηγίες λειτουργίας _03_el

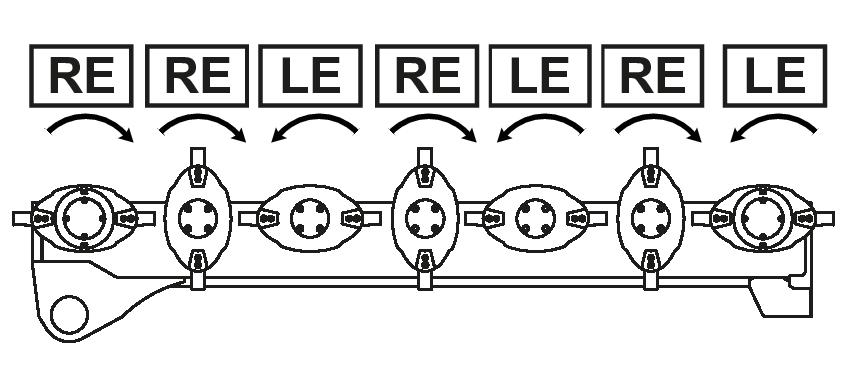

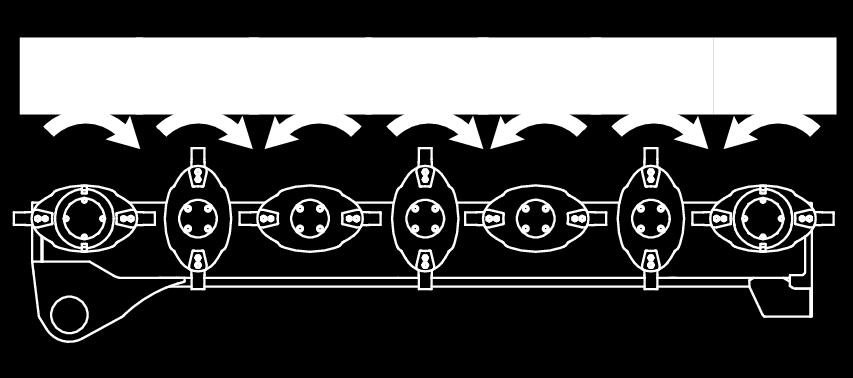

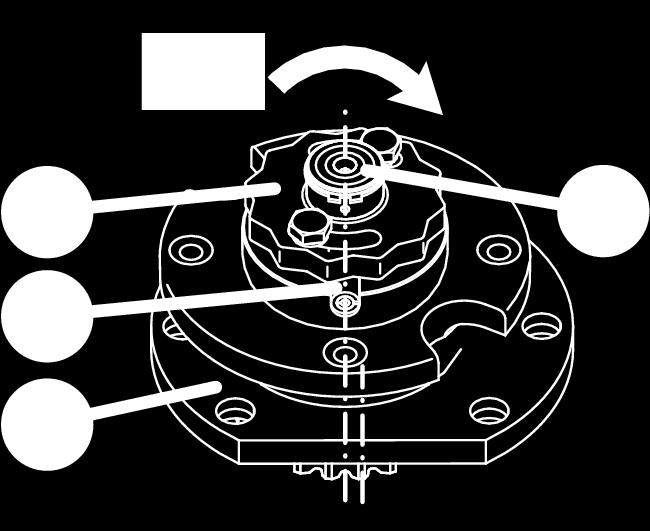

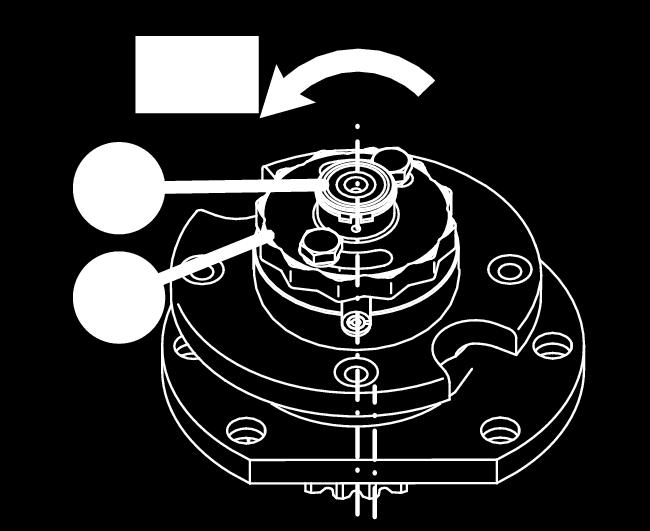

105 Συντήρηση Κοπτική ράβδος 14 Περιστροφική πλήμνη Συντήρηση Κοπτική ράβδος 14.1 Περιστροφική πλήμνη A B KMG Συντομογραφίες που χρησιμοποιούνται στην εικόνα: A = Φορά περιστροφής "A" προς το κέντρο B = Φορά περιστροφής "B" ανά ζεύγη RE = Έκκεντρο κέλυφος εδράνου (δεξιά περιστροφή), χωρίς αναγνωριστική εγκοπή LE = Έκκεντρο κέλυφος εδράνου (αριστερή περιστροφή), με αναγνωριστική εγκοπή Για προστασία από υπερφόρτωση των μηχανισμών κοπτήρων οι περιστροφικές πλήμνες (1) είναι ασφαλισμένες με παξιμάδια (2) και πείρους ασφαλείας (3). Σε περίπτωση πρόσκρουσης σε εμπόδια (π.χ. πέτρες) οι δύο πίροι ασφαλείας διατέμνουν στην περιστροφική πλήμνη. Η περιστροφική πλήμνη μαζί με το παξιμάδι περιστρέφεται στον άξονα οδοντοτροχού προς τα επάνω. Οι κοπτικοί δίσκοι και/ή τα τύμπανα κοπής που μεταφέρουν τον καρπό προς τα αριστερά (LE) στην κατεύθυνση πορείας διαθέτουν αριστερό σπείρωμα. Οι κοπτικοί δίσκοι και/ή τα τύμπανα κοπής που μεταφέρουν τον καρπό προς τα δεξιά (RE) στην κατεύθυνση πορείας διαθέτουν δεξιό σπείρωμα. Για τη διάκριση μεταξύ της φοράς περιστροφής δεξιά (RE) και της φοράς περιστροφής αριστερά (LE) τα παξιμάδια (2) και οι άξονες οδοντοτροχού (4) της φοράς περιστροφής αριστερά (LE) διαθέτουν μια αναγνωριστική σχισμή (a, b). Τα παξιμάδια (2) με αριστερό σπείρωμα (LE) έχουν αναγνωριστικές σχισμές (a) στη λοξοτομή. Οι άξονες οδοντοτροχού (4) με αριστερό σπείρωμα (LE) έχουν αναγνωριστική σχισμή (b) στη μετωπική επιφάνεια. Πρωτότυπες οδηγίες λειτουργίας _03_el 105

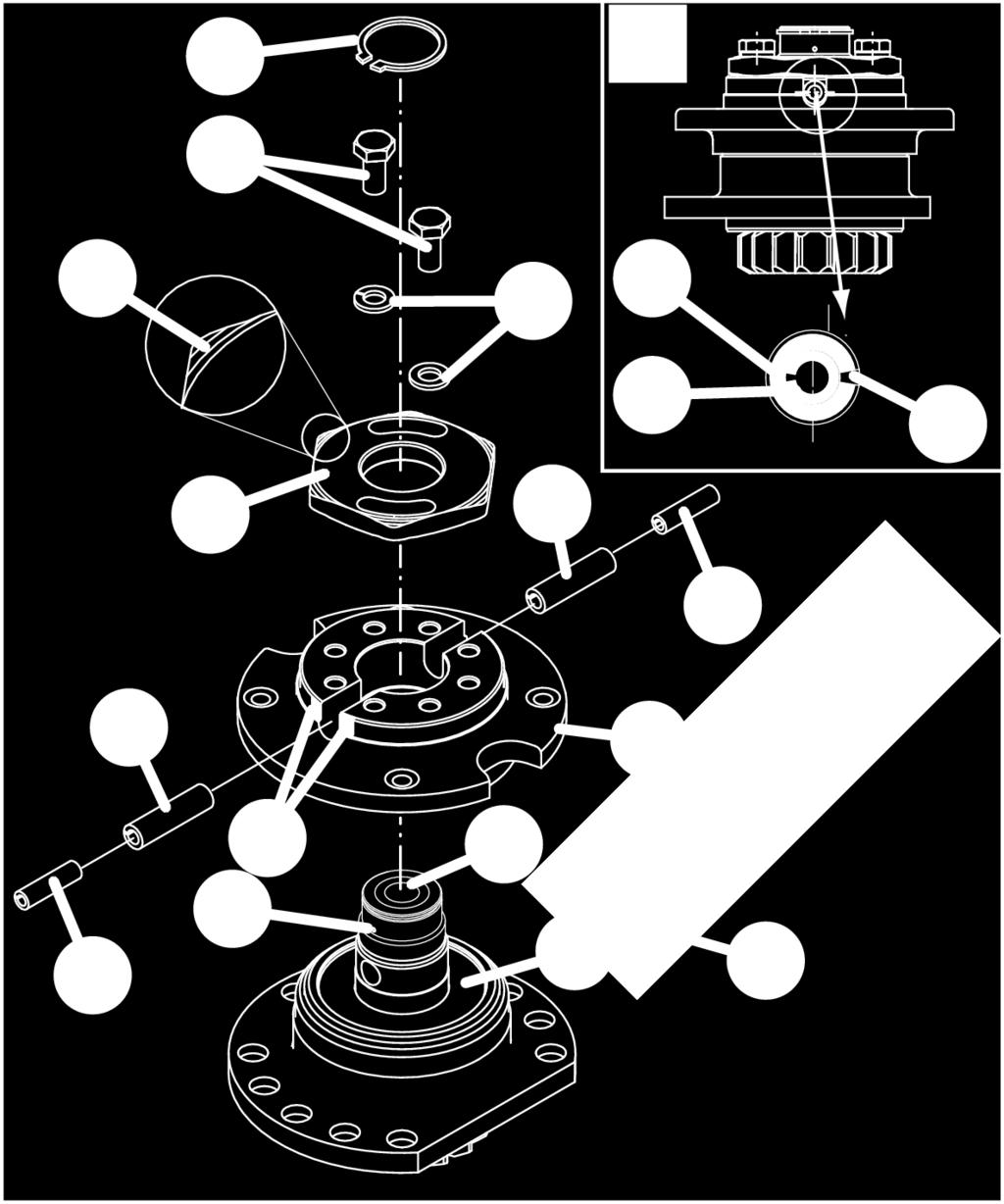

106 14 Συντήρηση Κοπτική ράβδος 14.2 Αντικατάσταση ασφάλειας διάτμησης στην περιστροφική πλήμνη 14.2 Αντικατάσταση ασφάλειας διάτμησης στην περιστροφική πλήμνη ΥΠΟΔΕΙΞΗ Εσφαλμένη θέση τοποθέτησης Αν δεν ληφθεί υπόψη η θέση τοποθέτησης του κελύφους εδράνου, μπορεί να προκληθούν ζημιές στη μηχανή. Οι κοπτικοί δίσκοι / τα τύμπανα κοπής με δεξιά περιστροφή (RE) εξοπλίζονται πάντα με άξονα οδοντοτροχού και παξιμάδι με δεξιό σπείρωμα (χωρίς εγκοπή σήμανσης στον άξονα οδοντοτροχού και στο παξιμάδι). Οι κοπτικοί δίσκοι / τα τύμπανα κοπής με αριστερή περιστροφή (LE) εξοπλίζονται πάντα με άξονα οδοντοτροχού και παξιμάδι με αριστερό σπείρωμα (με εγκοπή σήμανσης στον άξονα οδοντοτροχού και στο παξιμάδι). KM _1 ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Αφαιρέστε τον διατμημένο κοπτικό δίσκο και/ή το διατμημένο τύμπανο κοπής. Αφαιρέστε τον δακτύλιο ασφαλείας (7). Ξεβιδώστε τις βίδες (8). Αφαιρέστε το παξιμάδι (2) με το συνοδευτικό ειδικό κλειδί (10). Αφαιρέστε την πλήμνη (1). Αφαιρέστε τους φθαρμένους πίρους ασφαλείας (3). Ελέγξτε το παξιμάδι και την πλήμνη για τυχόν ζημιές. 106 Πρωτότυπες οδηγίες λειτουργίας _03_el

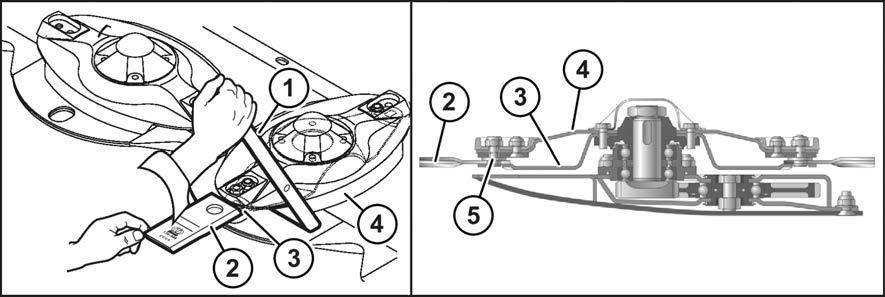

107 Συντήρηση Κοπτική ράβδος 14 Έλεγχος/αντικατάσταση μαχαιριών 14.3 ΠΛΗΡΟΦΟΡΙΕΣ: Αντικαταστήστε τα εξαρτήματα που έχουν υποστεί ζημιές με γνήσια ανταλλακτικά KRONE. Γεμίστε τον χώρο πάνω από το έδρανο με γράσο (c). Τοποθετήστε την πλήμνη στον άξονα οδοντοτροχού. ΠΛΗΡΟΦΟΡΙΕΣ: Λάβετε υπόψη τη θέση των πίρων ασφαλείας. Οι σχισμές των πίρων ασφαλείας (3) πρέπει να τοποθετηθούν οριζόντια αντικριστά, βλ. λεπτομέρεια (I). Χτυπήστε τους νέους πίρους ασφαλείας από έξω μέσω της πλήμνης (1) και του άξονα (4), μέχρι το άκρο του πίρου να φτάσει στην επιφάνεια της πλήμνης (d). Τοποθετήστε το παξιμάδι (2) με το ειδικό κλειδί (10) με ροπή σύσφιξης 300 Nm. Τοποθετήστε τις βίδες (8) με οδοντωτές ροδέλες ασφάλισης. Τοποθετήστε τον δακτύλιο ασφαλείας (7). Τοποθετήστε τον κοπτικό δίσκο (5) και/ή το τύμπανο κοπής (6) Έλεγχος/αντικατάσταση μαχαιριών ΠΡΟΕΙΔΟΠΟΙΗΣΗ Έλλειψη, ζημιά ή λάθος τοποθέτηση μαχαιριών και στηριγμάτων μαχαιριών Με τυχόν έλλειψη, ζημιά ή λάθος τοποθέτηση μαχαιριών και στηριγμάτων μαχαιριών μπορεί να προκληθούν επικίνδυνα σφάλματα ζυγοστάθμισης και εκτίναξη τμημάτων. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Ελέγχετε τα μαχαίρια τουλάχιστον μία φορά καθημερινά και τους πίρους συγκράτησης με κάθε αντικατάσταση μαχαιριού και/ή μετά από επαφή με ξένα σώματα. Αντικαταστήστε αμέσως τα μαχαίρια και τα στηρίγματα μαχαιριών σε περίπτωση έλλειψης, ζημιάς ή λάθος τοποθέτησης. Για να αποφύγετε τα σφάλματα ζυγοστάθμισης, φροντίστε να αντικαθιστάτε τα ελλιπή και ελαττωματικά μαχαίρια πάντα ως σετ και να μην τοποθετείτε ποτέ μαχαίρια με ανομοιόμορφη φθορά σε κοπτικό δίσκο/τύμπανο κοπής. ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Ανεβάστε τον μηχανισμό προστασίας μπροστά, βλ. σελίδα 66. ð Η πρόσβαση γίνεται άνετα στα μαχαίρια/στους κοπτικούς δίσκους/στα κοπτικά τύμπανα Έλεγχος μαχαιριών για φθορά ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού λόγω μικρού πάχους υλικού στα μαχαίρια Αν το πάχος υλικού στα μαχαίρια είναι μικρό, τα μαχαίρια μπορεί να αποσυνδεθούν λόγω της υψηλής ταχύτητας περιστροφής. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Αντικαταστήστε τα μαχαίρια το αργότερο όταν επιτευχθεί το όριο φθοράς. ð Το όριο φθοράς έχει επιτευχθεί όταν η οπή του μαχαιριού αγγίζει το χαρακτηριστικό (1) πάνω στο μαχαίρι και/ή η διάσταση είναι X 13 mm. Πρωτότυπες οδηγίες λειτουργίας _03_el 107

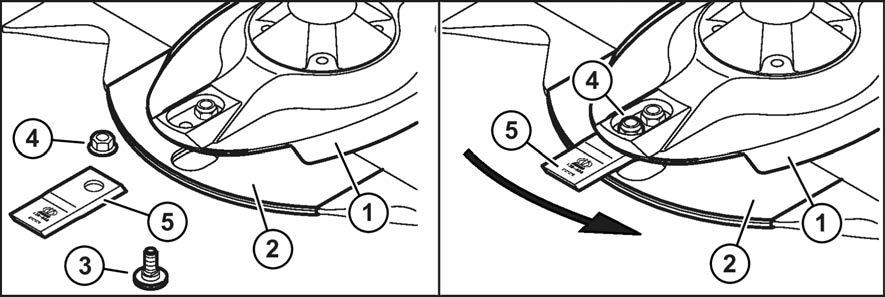

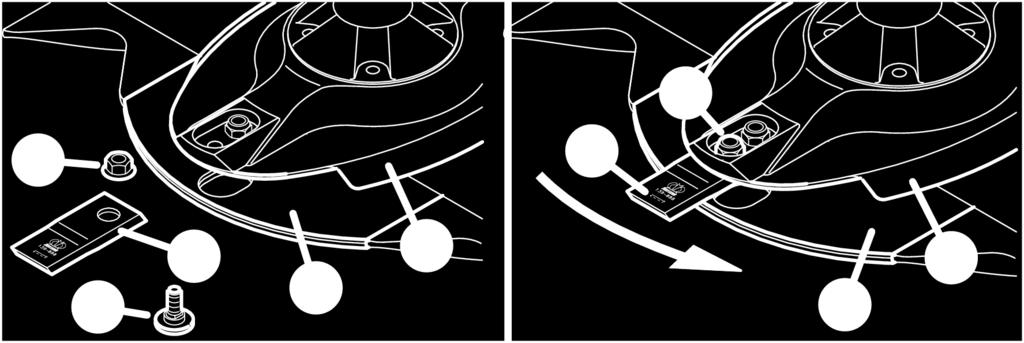

108 14 Συντήρηση Κοπτική ράβδος 14.3 Έλεγχος/αντικατάσταση μαχαιριών KM Καθαρίστε την περιοχή γύρω από τα μαχαίρια, τους κοπτικούς δίσκους και τα τύμπανα κοπής. Ελέγξτε το όριο φθοράς. ð ð Αν η διάσταση είναι X>13 mm, το όριο φθοράς δεν έχει επιτευχθεί. Αν η διάσταση είναι X 13 mm ή η οπή αγγίζει το χαρακτηριστικό (1), το μαχαίρι πρέπει να αντικατασταθεί Αντικατάσταση μαχαιριών στην έκδοση "Βιδωτός σύνδεσμος μαχαιριού" KM ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. ü ü Ο μηχανισμός προστασίας είναι ανεβασμένος, Ανέβασμα μηχανισμού προστασίας μπροστά. Η περιοχή γύρω από τα μαχαίρια, τους κοπτικούς δίσκους και τα τύμπανα κοπής είναι καθαρισμένη. Αφαιρέστε τα μαχαίρια που έχουν υποστεί ζημιές ή έχουν φθαρεί. Ελέγξτε τα τμήματα στήριξης του μαχαιριού, βλ. σελίδα 110. Αντικαθιστάτε επίσης τα τμήματα στήριξης που έχουν υποστεί ζημιές ή έχουν φθαρεί. 108 Πρωτότυπες οδηγίες λειτουργίας _03_el

109 Συντήρηση Κοπτική ράβδος 14 Έλεγχος/αντικατάσταση μαχαιριών 14.3 ΠΛΗΡΟΦΟΡΙΕΣ: Τα μαχαίρια για κοπτικούς δίσκους/τύμπανα κοπής αριστερόστροφης και δεξιόστροφης φοράς διαφέρουν. Κατά την τοποθέτηση των μαχαιριών λαμβάνετε πάντοτε υπόψη τη φορά περιστροφής. Το βέλος πάνω στο μαχαίρι πρέπει να αντιστοιχεί στη φορά περιστροφής του εκάστοτε κοπτικού δίσκου/τύμπανου κοπής. Εισαγάγετε το νέο μαχαίρι (5) ανάμεσα στον ολισθητήρα φθοράς (2) και τον κοπτικό δίσκο (1). Εισάγετε τον πίρο συγκράτησης (3) από κάτω μέσα από τον ολισθητήρα φθοράς (2), το μαχαίρι (5) και τον κοπτικό δίσκο (1). ΠΛΗΡΟΦΟΡΙΕΣ: Χρησιμοποιείτε το παξιμάδι ασφάλισης (4) μόνο μία φορά. Βιδώστε και σφίξτε το παξιμάδι ασφάλισης (4) από πάνω στον πίρο συγκράτησης (3), ροπή σύσφιξης, βλ. σελίδα 89. Επαναλάβετε τη διαδικασία για όλα τα μαχαίρια. Κατεβάστε τον μηχανισμό προστασίας. ΠΛΗΡΟΦΟΡΙΕΣ Τα μαχαίρια δεξιόστροφης φοράς διατίθενται με τον αριθμό παραγγελίας *. Τα μαχαίρια αριστερόστροφης φοράς διατίθενται με τον αριθμό παραγγελίας * Αντικατάσταση μαχαιριών στην έκδοση "Ταχυσύνδεσμος μαχαιριού" KM ü Η μηχανή βρίσκεται σε θέση εργασίας, βλ. σελίδα 70. ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. ü ü Ο μηχανισμός προστασίας είναι ανεβασμένος, Ανέβασμα μηχανισμού προστασίας μπροστά. Η περιοχή γύρω από τα μαχαίρια, τους κοπτικούς δίσκους και τα τύμπανα κοπής είναι καθαρισμένη. Για να αφαιρέσετε το μαχαίρι (2), ωθήστε το κλειδί μαχαιριών (1) ανάμεσα στον κοπτικό δίσκο (4) και τον φορέα μαχαιριού (3) και πιέστε το με το ένα χέρι. Ελέγξτε τα τμήματα στήριξης του μαχαιριού (2), βλ. σελίδα 110. Αντικαθιστάτε επίσης τα τμήματα στήριξης που έχουν υποστεί ζημιές ή έχουν φθαρεί. Πρωτότυπες οδηγίες λειτουργίας _03_el 109

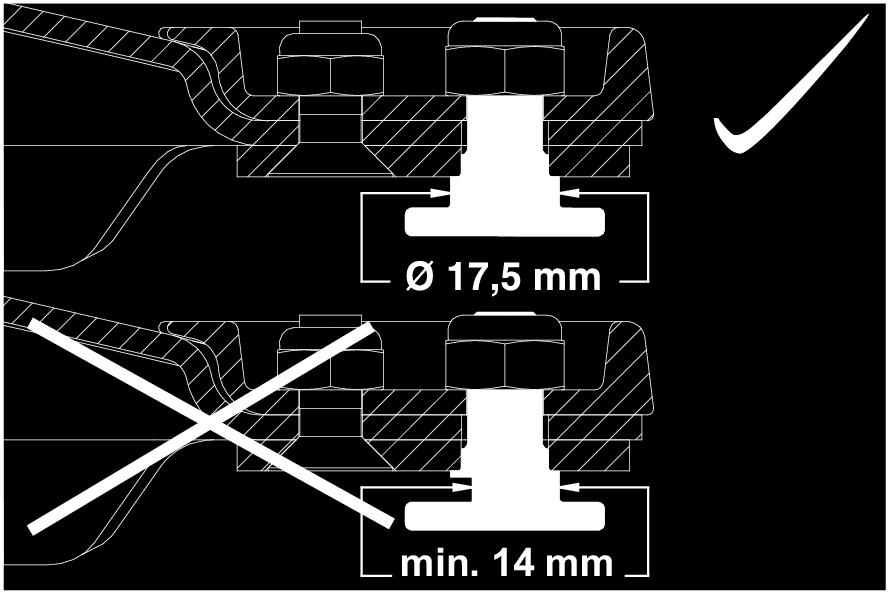

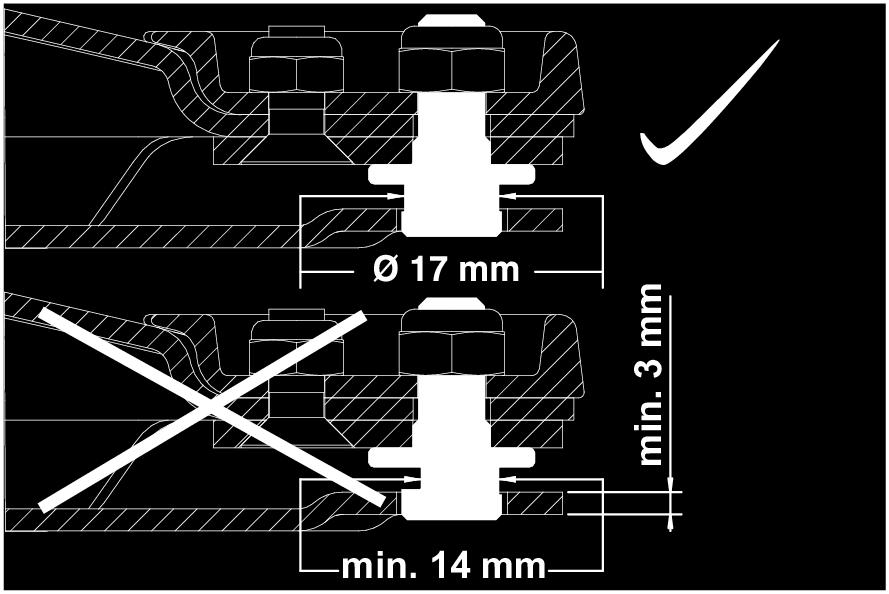

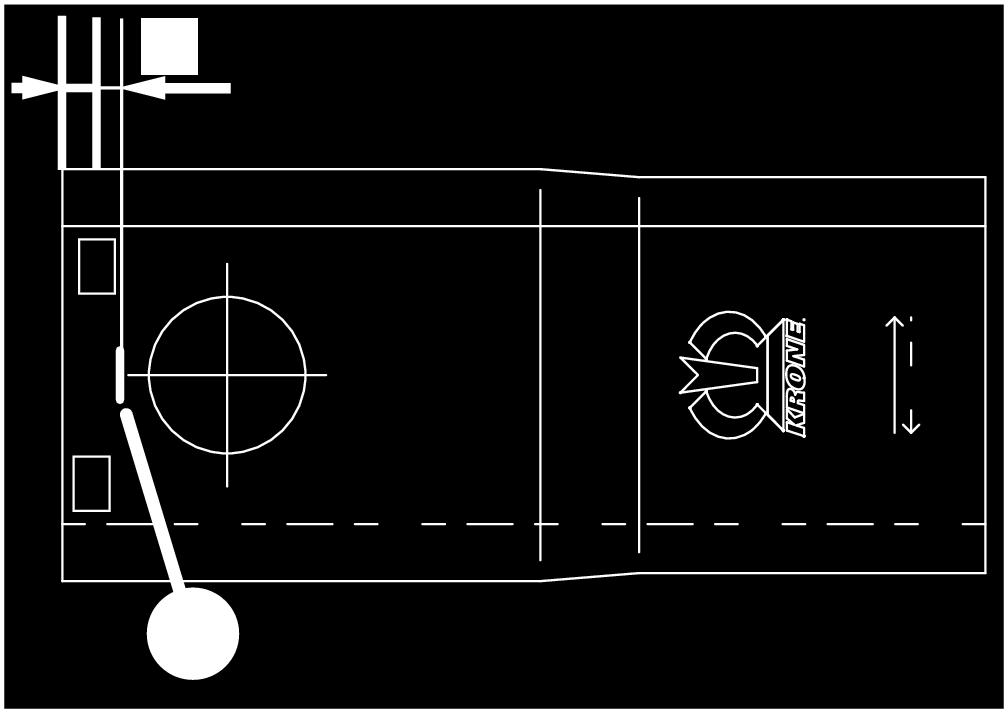

110 14 Συντήρηση Κοπτική ράβδος 14.4 Έλεγχος/αντικατάσταση πίρων συγκράτησης ΠΛΗΡΟΦΟΡΙΕΣ: Τα μαχαίρια για κοπτικούς δίσκους/τύμπανα κοπής αριστερόστροφης και δεξιόστροφης φοράς διαφέρουν. Κατά την τοποθέτηση των μαχαιριών λαμβάνετε πάντοτε υπόψη τη φορά περιστροφής. Το βέλος πάνω στο μαχαίρι πρέπει να αντιστοιχεί στη φορά περιστροφής του εκάστοτε κοπτικού δίσκου/τύμπανου κοπής. Για να τοποθετήσετε το νέο μαχαίρι (2), ωθήστε το κλειδί μαχαιριών (1) ανάμεσα στον κοπτικό δίσκο (4) και τον φορέα μαχαιριού (3) και πιέστε το με το ένα χέρι. Οδηγήστε το μαχαίρι (2) στον πίρο συγκράτησης (5) και αφήστε το κλειδί μαχαιριών (1) να ανέβει ξανά προς τα πάνω. Επαναλάβετε τη διαδικασία για όλα τα μαχαίρια. Κατεβάστε τον μηχανισμό προστασίας. ΠΛΗΡΟΦΟΡΙΕΣ Τα μαχαίρια δεξιόστροφης φοράς διατίθενται με τον αριθμό παραγγελίας *. Τα μαχαίρια αριστερόστροφης φοράς διατίθενται με τον αριθμό παραγγελίας * Έλεγχος/αντικατάσταση πίρων συγκράτησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού λόγω μικρού πάχους υλικού στους πίρους συγκράτησης Αν το πάχος υλικού στους πίρους συγκράτησης είναι μικρό, τα μαχαίρια μπορεί να αποσυνδεθούν λόγω της υψηλής ταχύτητας περιστροφής. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Σε κάθε αλλαγή μαχαιριού, ελέγχετε το πάχος του υλικού των πίρων συγκράτησης. Όταν υπάρχουν ζημιές ή φθορές στους πίρους συγκράτησης, οι πίροι συγκράτησης πρέπει να αντικαθίστανται ως σετ σε κάθε κοπτικό δίσκο/τύμπανο κοπής. Αντικαθιστάτε τους πίρους συγκράτησης το αργότερο όταν το πάχος υλικού μειωθεί κάτω από 14 mm στο πιο λεπτό σημείο. Έκδοση με βιδωτό σύνδεσμο μαχαιριού Έκδοση με ταχυσύνδεσμο μαχαιριού KM / KM Πρωτότυπες οδηγίες λειτουργίας _03_el

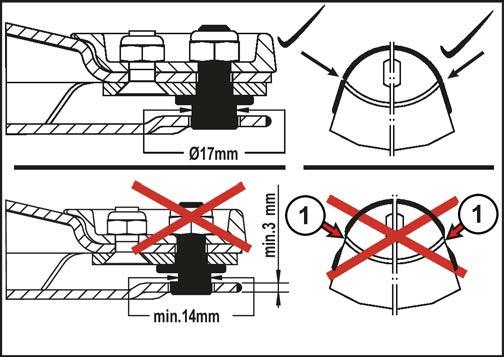

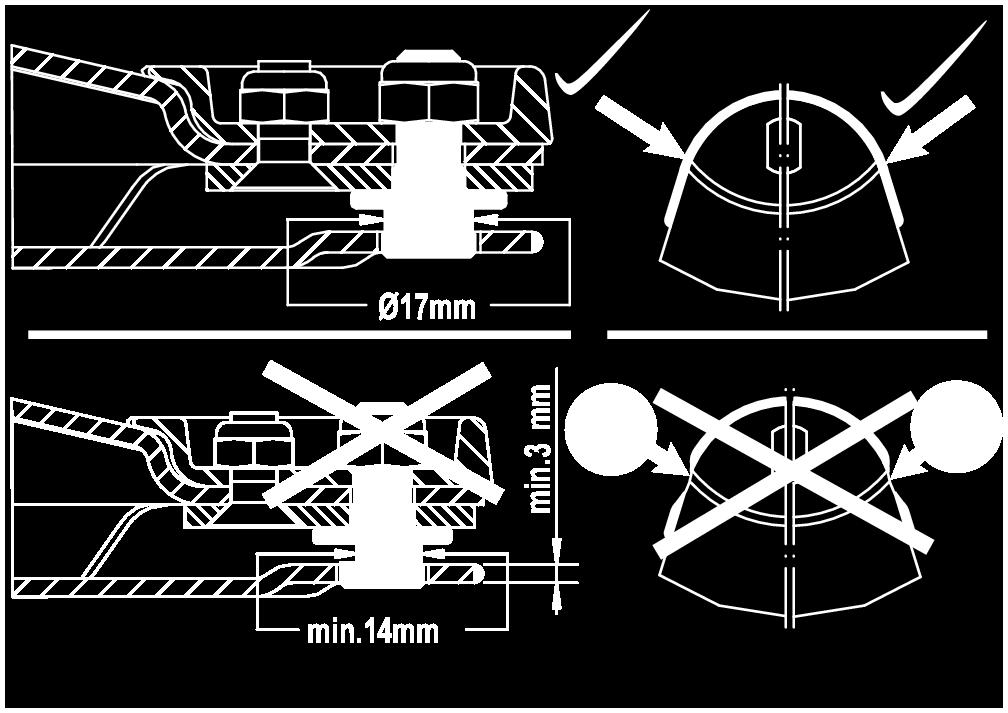

111 14.5 Έλεγχος/αντικατάσταση φορέων μαχαιριού Συντήρηση Κοπτική ράβδος 14 Έλεγχος/αντικατάσταση φορέων μαχαιριού 14.5 Στην έκδοση "Ταχυσύνδεσμος μαχαιριού" ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού λόγω μικρού πάχους υλικού και/ή φθαρμένης ραφής στους φορείς μαχαιριών Αν το πάχος υλικού είναι μικρό και/ή η ραφή φθαρμένη στους φορείς μαχαιριών, τα μαχαίρια μπορεί να αποσυνδεθούν λόγω της υψηλής ταχύτητας περιστροφής. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Οι φορείς μαχαιριών πρέπει να ελέγχονται για ζημιές τουλάχιστον μια φορά την ημέρα και/ ή μετά από την επαφή με ξένα σώματα. Σε κάθε αλλαγή μαχαιριού, ελέγχετε το πάχος του υλικού των φορέων μαχαιριών. Το πάχος του υλικού των φορέων μαχαιριών στο λεπτότερο σημείο δεν επιτρέπεται να είναι μικρότερο από 3 mm. Αντικαθιστάτε τους φορείς μαχαιριών το αργότερο όταν η ραφή (1) έχει φθαρεί σε ένα σημείο. Οι φορείς μαχαιριών πρέπει να αντικαθίστανται αποκλειστικά με γνήσια ανταλλακτικά της KRONE. KM Έλεγχος/αντικατάσταση κοπτικών δίσκων/τύμπανων κοπής ΠΡΟΕΙΔΟΠΟΙΗΣΗ Παραμορφωμένοι κοπτικοί δίσκοι/τύμπανα κοπής Λόγω των τυχόν παραμορφωμένων κοπτικών δίσκων/τύμπανων κοπής, τα μαχαίρια μπορεί να αποσυνδεθούν λόγω της υψηλής ταχύτητας περιστροφής. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Οι κοπτικοί δίσκοι / τα τύμπανα κοπής πρέπει να ελέγχονται για ζημιές τουλάχιστον μια φορά την ημέρα και/ή μετά από την επαφή με ξένα σώματα. Σε παραμορφωμένους κοπτικούς δίσκους/τύμπανα κοπής δεν επιτρέπεται υπέρβαση της διάστασης X=48 mm. Οι κοπτικοί δίσκοι / τα τύμπανα κοπής πρέπει να αντικαθίστανται αποκλειστικά με γνήσια ανταλλακτικά της KRONE. Πρωτότυπες οδηγίες λειτουργίας _03_el 111

112 14 Συντήρηση Κοπτική ράβδος 14.6 Έλεγχος/αντικατάσταση κοπτικών δίσκων/τύμπανων κοπής KM Έλεγχος ορίου φθοράς σε κοπτικούς δίσκους/τύμπανα κοπής ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εκπλύσεις σε κοπτικούς δίσκους/τύμπανα κοπής Λόγω των τυχόν εκπλύσεων σε κοπτικούς δίσκους/τύμπανα κοπής, τα μαχαίρια ή άλλα τμήματα μπορεί να αποσυνδεθούν λόγω της υψηλής ταχύτητας περιστροφής. Μπορεί να προκληθούν σοβαροί τραυματισμοί ή θάνατοι. Το όριο φθοράς για εκπλύσεις (2) σε κοπτικούς δίσκους/τύμπανα κοπής έχει επιτευχθεί, όταν το πάχος υλικού είναι μικρότερο από 3 mm. Αντικαθιστάτε τους κοπτικούς δίσκους / τα τύμπανα κοπής το αργότερο όταν το ελάχιστο πάχος υλικού μειωθεί κάτω από 3 mm. Οι κοπτικοί δίσκοι / τα τύμπανα κοπής πρέπει να αντικαθίστανται αποκλειστικά με γνήσια ανταλλακτικά της KRONE. KM Πρωτότυπες οδηγίες λειτουργίας _03_el

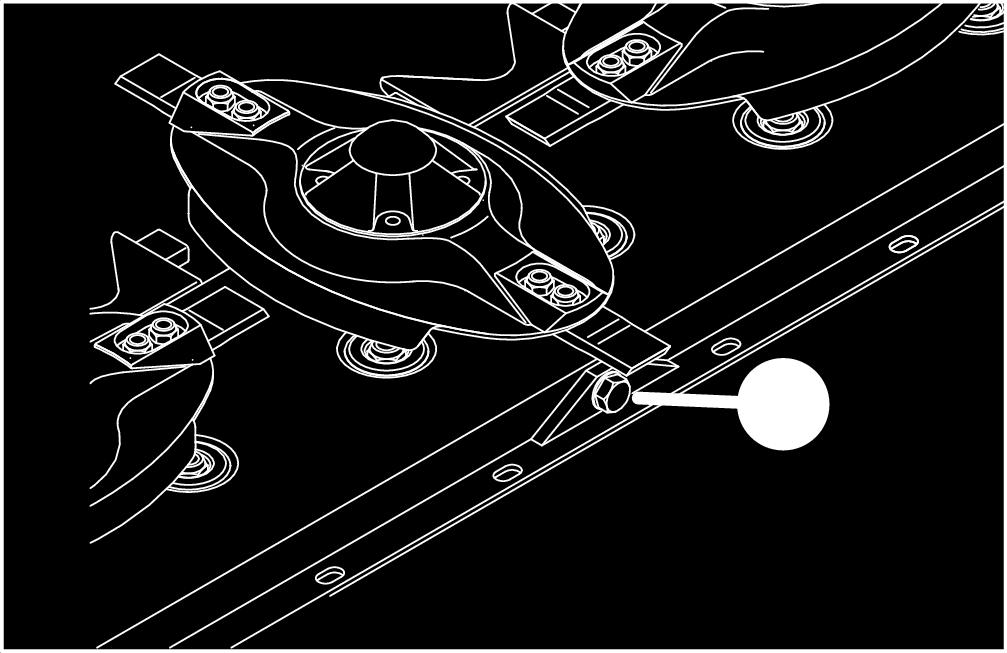

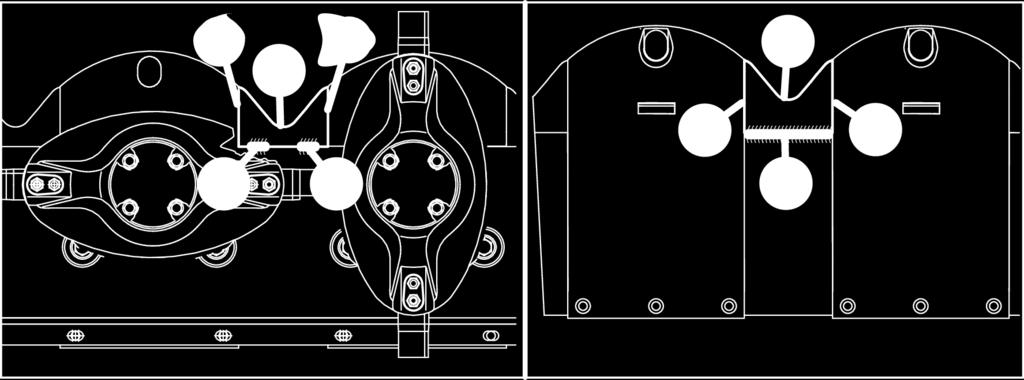

113 Συντήρηση Κοπτική ράβδος 14 Έλεγχος/αντικατάσταση επενδύσεων άκρου στην κοπτική ράβδο Έλεγχος/αντικατάσταση επενδύσεων άκρου στην κοπτική ράβδο ΥΠΟΔΕΙΞΗ Μη τακτικός έλεγχος των επενδύσεων άκρου Οι επενδύσεις άκρου υφίστανται φυσιολογική φθορά και πρέπει να ελέγχονται καθημερινά για φθορά και ενδεχομένως να αντικαθίστανται. Εάν δεν γίνει έλεγχος, μπορεί να προκληθούν ζημιές στη μηχανή. Προσαρμόστε το ρεύμα και το υλικό συγκόλλησης στο υλικό της κοπτικής ράβδου και της επένδυσης άκρου. Αν χρειάζεται, εκτελέστε δοκιμαστική συγκόλληση. KM Ανοίξτε τις ραφές συγκόλλησης της παλαιάς επένδυσης άκρου. Αφαιρέστε την επένδυση άκρου. Αφαιρέστε τα γρέζια από τις επιφάνειες εφαρμογής. KM Προσαρμόστε τη νέα επένδυση άκρου (3). Στην επάνω πλευρά της κοπτικής ράβδου κάντε μικρές ραφές συγκόλλησης Ι στις περιοχές (1) (περίπου ανά 30 mm). ΠΛΗΡΟΦΟΡΙΕΣ: Δεν επιτρέπεται να γίνεται συγκόλληση στις ακμές (2). Στην κάτω πλευρά της κοπτικής ράβδου συγκολλήστε σε ολόκληρο το μήκος την επένδυση άκρου (3) με την κοπτική ράβδο στην περιοχή (5). ΠΛΗΡΟΦΟΡΙΕΣ: Δεν επιτρέπεται να γίνεται συγκόλληση στις ακμές (4). Πρωτότυπες οδηγίες λειτουργίας _03_el 113

114 15 Συντήρηση Λίπανση 15 Συντήρηση Λίπανση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού από την παράβλεψη των βασικών υποδείξεων ασφαλείας Αν οι βασικές υποδείξεις ασφαλείας δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των βασικών υποδείξεων ασφαλείας, βλ. σελίδα 12. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού, αν δεν τηρηθούν οι ενέργειες ρουτίνας για την ασφάλεια Αν οι ενέργειες ρουτίνας για την ασφάλεια δεν τηρηθούν, υπάρχει κίνδυνος σοβαρού τραυματισμού ή θανάτου. Για την αποτροπή ατυχημάτων είναι υποχρεωτική η ανάγνωση και η τήρηση των ενεργειών ρουτίνας για την ασφάλεια, βλ. σελίδα 24. ΥΠΟΔΕΙΞΗ Περιβαλλοντικές ζημιές από υλικά λειτουργίας Εάν τα υλικά λειτουργίας δεν αποθηκεύονται και δεν απορρίπτονται σύμφωνα με τους κανονισμούς, μπορεί να καταλήξουν στο περιβάλλον. Ακόμα και σε μικρές ποσότητες, μπορεί να προκαλέσουν περιβαλλοντικές ζημιές. Αποθηκεύετε τα υλικά λειτουργίας σε κατάλληλα δοχεία όπως ορίζουν οι νομικές διατάξεις. Απορρίπτετε τα χρησιμοποιημένα υλικά λειτουργίας όπως ορίζουν οι νομικές διατάξεις. ΥΠΟΔΕΙΞΗ Ζημιές στα σημεία έδρασης Σε περίπτωση χρήσης μη εγκεκριμένων λιπαντικών ή διαφορετικών λιπαντικών, μπορεί να προκληθούν ζημιές στα λιπασμένα εξαρτήματα. Χρησιμοποιείτε μόνο τα εγκεκριμένα λιπαντικά,. Μην χρησιμοποιείτε λιπαντικά που περιέχουν γραφίτη. Μην χρησιμοποιείτε διαφορετικά λιπαντικά. 114 Πρωτότυπες οδηγίες λειτουργίας _03_el

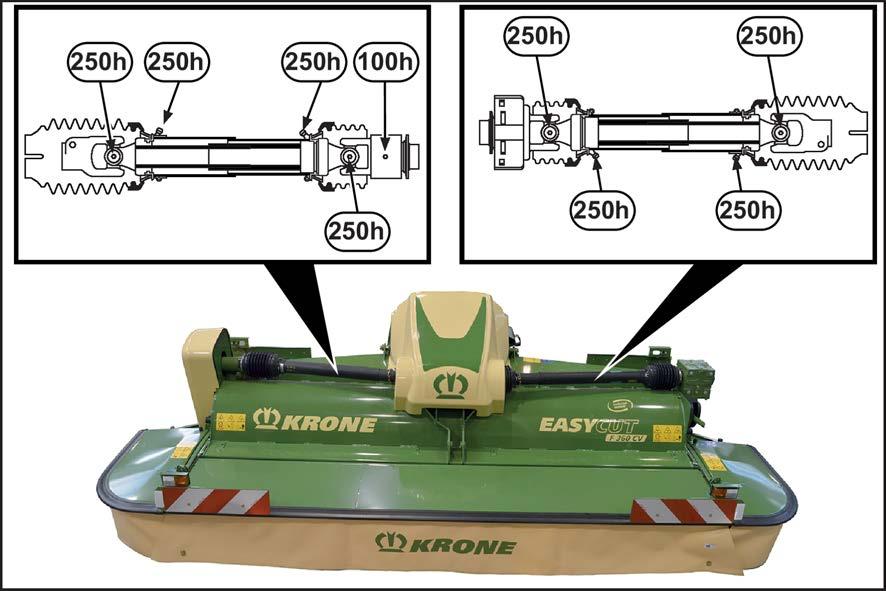

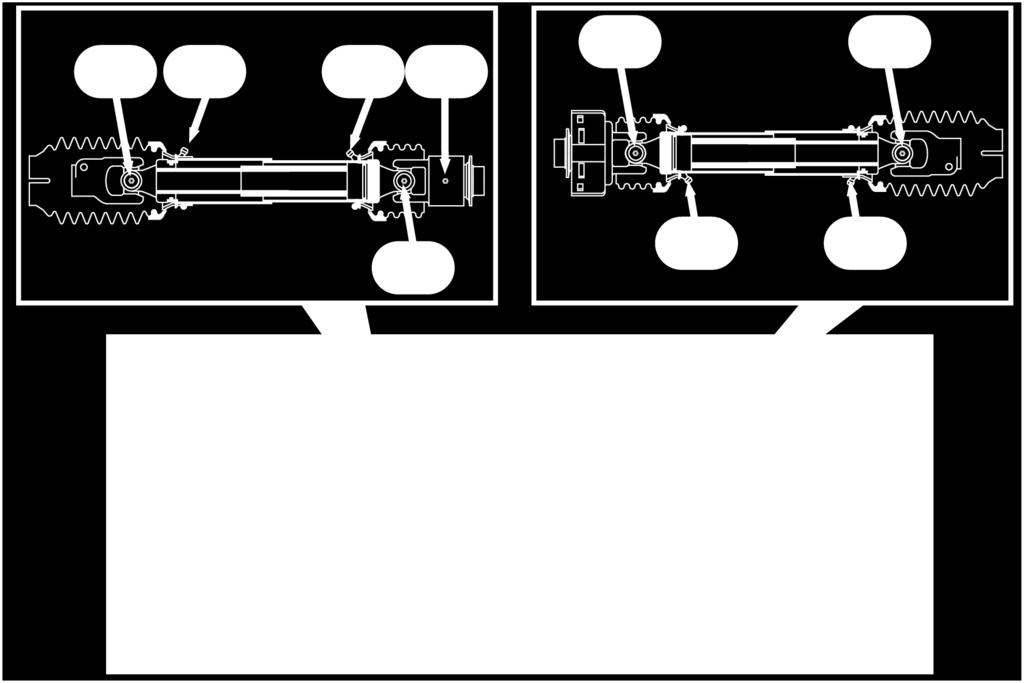

115 Συντήρηση Λίπανση 15 Λίπανση αρθρωτού άξονα Λίπανση αρθρωτού άξονα Αρθρωτός άξονας μηχανισμού κίνησης KMG ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Λιπάνετε τον αρθρωτό άξονα, σε διαστήματα που μπορείτε να πληροφορηθείτε από την εικόνα, με ένα γράσο γενικής χρήσης. Λίπανση ενδιάμεσου αρθρωτού άξονα KMG ü H μηχανή είναι ακινητοποιημένη και ασφαλισμένη, βλ. σελίδα 24. Λιπάνετε τον αρθρωτό άξονα, σε διαστήματα που μπορείτε να πληροφορηθείτε από την εικόνα, με ένα γράσο γενικής χρήσης. Πρωτότυπες οδηγίες λειτουργίας _03_el 115

116 15 Συντήρηση Λίπανση 15.2 Πρόγραμμα λίπανσης Μηχανή 15.2 Πρόγραμμα λίπανσης Μηχανή Τα στοιχεία για τα διαστήματα συντήρησης βασίζονται στον μέσο όρο χρήσης της μηχανής. Εάν γίνεται εντατική χρήση υπό ακραίες συνθήκες εργασίας, τα διαστήματα συντήρησης πρέπει να είναι μικρότερα. Τα είδη λίπανσης υποδεικνύονται στο πρόγραμμα λίπανσης μέσω συμβόλων, βλ. πίνακα. Είδος λίπανσης Λιπαντικό Παρατήρηση Γράσα Γράσο γενικής χρήσης Ανά στόμιο λίπανσης περ. δύο διαδρομές από τον γρασαδόρο. Αφαιρέστε από το στόμιο λίπανσης το γράσο που περισσεύει. 116 Πρωτότυπες οδηγίες λειτουργίας _03_el

117 Συντήρηση Λίπανση 15 Πρόγραμμα λίπανσης Μηχανή 15.2 Πρωτότυπες οδηγίες λειτουργίας _03_el 117

118 15 Συντήρηση Λίπανση 15.2 Πρόγραμμα λίπανσης Μηχανή I Έκδοση "Εξωθημένο" II Έκδοση "Τραβηγμένο" KMG Πρωτότυπες οδηγίες λειτουργίας _03_el

119 Συντήρηση Λίπανση 15 Πρόγραμμα λίπανσης Μηχανή 15.2 Κάθε 50 ώρες λειτουργίας 1) 2) Πρόσθετα σημεία λίπανσης στην έκδοση "Τραβηγμένο" Κάθε 50 ώρες λειτουργίας 3) 4) 5) Πρωτότυπες οδηγίες λειτουργίας _03_el 119
