1 bluey Θερμικός Υποσταθμός Καταναλωτή Τηλεθέρμανσης Μοντέλα AQ--BQ--LQ Data Sheet bluey DS-v GR Σελ. 1 από 9

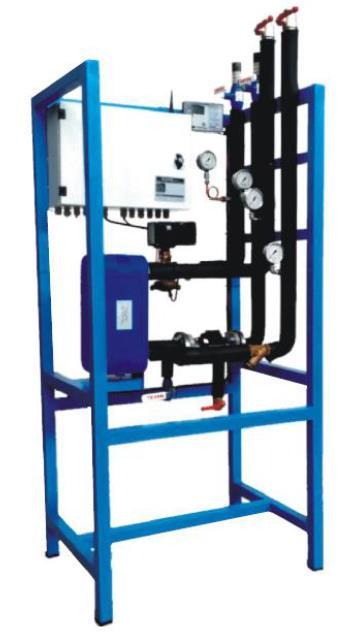

2 Σειρά bluey Ο bluey είναι ένας Θερμικός Υποσταθμός Καταναλωτή (Θ/Υ), για λειτουργία σε έμμεσα συστήματα Τηλεθέρμανσης (το δίκτυο διανομής είναι υδραυλικά απομονωμένο από το δίκτυο θέρμανσης), ονομαστικής πίεσης μέχρι 25 bar. Σχεδιάστηκε ειδικά, ώστε να καλύπτει και τις πιο απαιτητικές ανάγκες θέρμανσης, ενώ φέρει όργανα υψηλής ποιότητας, που εξασφαλίζουν κορυφαία απόδοση και αξιοπιστία με την όσο το δυνατόν μικρότερη όχληση στο περιβάλλον. O bluey αποτελεί μία ολοκληρωμένη και αυτοματοποιημένη μονάδα εναλλαγής θερμότητας, μεταξύ του δικτύου τηλεθέρμανσης (Πρωτεύον δίκτυο) που λειτουργεί με υπέρθερμο νερό υψηλής (HT) ή χαμηλής (LT) θερμοκρασίας (115 ο C / 65 ο C ή 90 o C / 65 ο C αντίστοιχα) και του διασυνδεδεμένου δικτύου του οικοδομήματος (Δευτερεύον δίκτυο 80 o C / 60 ο C). Ο bluey μπορεί να συνδεθεί σε οποιοδήποτε κτήριο, είτε αυτό εξυπηρετεί τις ανάγκες θέρμανσης ενός καταναλωτή (π.χ. μονοκατοικία) είτε περισσοτέρων (π.χ. περιπτώσεις πολλών καταναλωτών που εξυπηρετούνται από ένα Θ/Υ με κύκλωμα αυτονομίας) Παραδίδεται προς εγκατάσταση πλήρως συναρμολογημένος και έτοιμος για λειτουργία, τοποθετείται στο χώρο του υπάρχοντος λεβητοστασίου του κτηρίου και μπορεί εφ όσον είναι επιθυμητό να παραλληλιστεί με μια συμβατική εγκατάσταση κεντρικής θέρμανσης Σε κάθε περίπτωση ο bluey σχεδιάστηκε ώστε να είναι συμβατός και με τις πιο αυστηρές οδηγίες της Ευρωπαϊκής Ένωσης Μοντέλα/Κωδικοί Σειράς bluey Τύπος ΔΘ 50/ PN16 ΔΘ 50/ PN25 ΔΘ 25-35/ PN16 Είδος Mόνο Θέρμανση Κατηγορία PED Κατηγορία 0 Κατηγορία Ι Κατηγορία ΙΙ Θερμική ισχύς σε Mcal/h A B L Q A B C Κάθε μοντέλο της σειράς bluey αποτελείται πάντα από το μεταλλικό του πλαίσιο (φέρουσα κατασκευή) πάνω στο οποίο συναρμολογείται το υδραυλικό δίκτυο και από έναν ηλεκτρικό πίνακα τροφοδοσίας των οργάνων ελέγχου. Ανάλογα με την εγκατάσταση και την απαιτούμενη θερμική ισχύ, ο bluey διατίθεται σε μεγέθη από kw (20 έως 450 Mcal/h) όπως φαίνεται στον πίνακα δίπλα. bluey DS-v GR Σελ. 2 από 9

3 Στεγανό ερμάριο εντός του οποίου εγκαθίσταται η μονάδα διασύνδεσης με ενσωματωμένο GPRS. Τροφοδοτείται από τον ηλεκτρικό πίνακα, τοποθετείται επιτοίχια ή επι του πλαισίου του Θ/Υ Τυπική διαμόρφωση, Μοντέλο BQ Τεχν. σχέδιο τυπικής διαμόρφωσης, Μοντέλο LQ Μονογραμμικό σχέδιο λειτουργίας, Μοντέλο ΑQ bluey DS-v GR Σελ. 3 από 9

4 bluey DS-v GR Σελ. 4 από 9

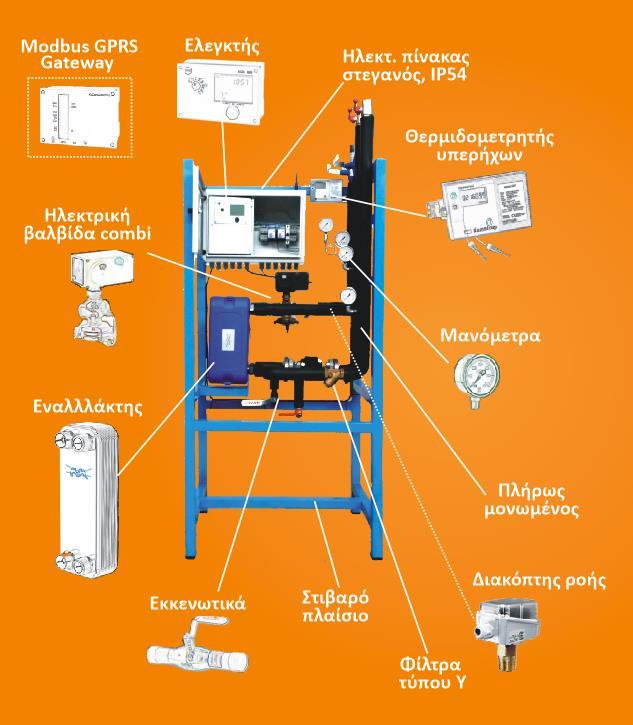

5 Εξοπλισμός -Εξαρτήματα Η επιλογή του κατάλληλου εξοπλισμού, έγινε με βάση την υψηλή ποιότητα και απόδοση, την αξιοπιστία, την καλή λειτουργικότητα και σύμφωνα με τις απαιτήσεις των Ευρωπαϊκών Προτύπων. Ανάλογα με το μοντέλο και τις προδιαγραφές κατασκευής του, ο bluey δύναται να φέρει τα παρακάτω εξαρτήματα: (* όπου διατίθεται) Εναλλάκτης θερμότητας Ρυθμιστής διαφορικής πίεσης με περιορ. ροής* Ηλεκτροκίνητη βαλβίδα * Ρυθμιστής φορτίου combi* Φίλτρο Δικλείδες εκκένωσης/αποκοπής* Μη διαιρούμενου τύπου, επαλλήλων πλακών (Brazed Plate Heat Exchanger) Αναλογικός και αυτορρυθμιζόμενος για απορρόφηση της πλεονάζουσας διαφορ. πίεσης μεταξύ bluey και του δικτύου διανομής. Ο περιορισμός της ροής, βοηθά στην σωστή κατανομή θερμότητας Δίοδη ηλεκτροκίνητη βαλβίδα τύπου έδρας που ρυθμίζει το θερμικό φορτίο Συνδυασμός βαλβίδας ηλεκτροκίνητης και Ρυθμιστή διαφορικής πίεσης Στερεών ουσιών τύπου «Υ», με καθαριζόμενο πλέγμα κατακράτησης Χειροκίνητες, τύπου μπίλιας (ball valve) για εκκένωση ή υδραυλική απομόνωση από το δίκτυο Μανόμετρα Σε κάθε bluey τοποθετούνται έως και 4 μανόμετρα απλού ή ενισχυμένου καντράν (solid front) Διακόπτης ροής* Βαλβίδες ασφαλείας: Σε περίπτωση υπέρβασης μιας προκαθορισμένης τιμής παροχής δευτερεύοντος, η ψηφιακή επαφή του διακόπτη ροής παρέχει το κατάλληλο σήμα στον ελεγκτή του bluey προκειμένου να αξιολογηθεί ο βαθμός καθαρότητας του εναλλάκτη Συνιστάται η εγκατάσταση βαλβίδων ασφαλείας σύμφωνα με την αντίστοιχες οδηγίες της Ευρωπαϊκής Ένωσης για τις συσκευές υπό πίεση (PED, 97/23/EC) Ηλεκτρικός πίνακας Μ25 Ηλεκτρονικός ελεγκτής Modbus GPRS Gateway* Ροόμετρο υπερήχων Ολοκληρωτής Χωρίζεται σε δύο διαμερίσματα, με το αριστερό να αφορά τις εσωτερικές συνδέσεις του bluey και το δεξί, τις συνδέσεις οι οποίες πραγματοποιούνται κατά την εγκατάσταση και εκκίνηση λειτουργίας του. Ρυθμίζει τη θερμοκρασία του νερού προσαγωγής στα θερμαντικά σώματα με έλεγχο αντιστάθμισης καιρού (weather compensated control). Διαθέτει χρονοπρογράμματα 3 θερμαντικών περιόδων ημερησίως, ηλεκτρονικό κύκλωμα περιορισμού της ροής και ηλεκτρονικό κύκλωμα επιτήρησης της ρύπανσης του εναλλάκτη. Ο απομακρυσμένος έλεγχος και η λήψη μετρήσεων/σφαλμάτων (μέσω συστήματος SCADA) από τον bluey υλοποιείται μέσω του Modbus GPRS Gateway. Το ροόμετρο δε διαθέτει κινούμενα μέρη και κατ επέκταση προσφέρει μέτρηση υψηλής ακρίβειας σε ένα μεγάλο βάθος χρόνου διατίθεται με λυόμενες συνδέσεις ή φλάντζες, ενώ είναι κατάλληλο για θερμοκρασία ρευστού έως και 130 ο C Ο ολοκληρωτής υπολογίζει και εμφανίζει την καταναλωθείσα θερμική ενέργεια τις θερμοκρασίες προσαγωγής και επιστροφής του νερού τηλεθέρμανσης, τη διαφορά τους (ΔΘ), καθώς και άλλες παραμέτρους. bluey DS-v GR Σελ. 5 από 9

6 Τεχνικές Παράμετροι Ονομαστική πίεση: PN16 / PN 25 Θερμοκρασίες HT: Θερμοκρασίες LT: λειτουργίας λειτουργίας Πρωτεύον:115/65 o C Δευτερεύον: 60/80 ο C Πρωτεύον: 90/65-45 ο C Δευτερεύον: 45-63/80 o C Υλικά Σωληνώσεις / ειδικά τεμάχια Πλάκες εναλλάκτη Χάλυβας St37-2/ DIN άνεφ ραφής κατά DIN 1629 Διαστάσεις κατά DIN2448 AISI 316 Ρυθμιστικά υδραυλικά εξαρτήματα Ορείχαλκος CC499K Πίεση υδραυλικής δοκιμής Ονομαστική τάση Un Ονομαστικό ρεύμα In 25/30 bar 230V+10 % AC, 50Hz 1 A Ροόμετρα Ορείχαλκος DZR CW602N Τάση βοηθ. κυκλωμάτων Βαθμός προστασίας από νερό και σκόνη 230V AC ή 24 VAC/DC IP54 Φίλτρα Δικλείδες Ορείχαλκος Ορείχαλκος Επίπεδο θορύβου < 55 db Διαστάσεις: Βάρος: Ανάλογα με τη διαμόρφωση Ανάλογα με τη διαμόρφωση Μανόμετρα Γλυκερίνη Λάδι σιλικόνης Συνθήκες περιβάλλοντος εγκατάστασης Χώρος εγκατάστασης Στεγασμένος επίγειος ή υπόγειος αεριζόμενος Θερμοκρασία περιβάλλοντος: 5 o C 40 o C Διακόπτης ροής Κέλυφος ηλεκτροκινητήρα Κέλυφος πίνακα Ορείχαλκος ABS, IP54 PPO, IP54 Χαλύβδινα Ελάσματα (Λαμαρίνα) DKP Θερμοκρασία αποθήκευσης: -25 o C 55 o C Σχετική Υγρασία: Max 50% (40 o C) Max 90% στους 20 o C Tόσο το πλαίσιο όσο και ο ηλεκτρικός πίνακας του bluey προστατεύονται από αντιδιαβρωτική ηλεκτροστατική βαφή. Οι σωληνώσεις του bluey βάφονται με ειδική αντισκωρική προστασία. Υψόμετρο <1000m bluey DS-v GR Σελ. 6 από 9

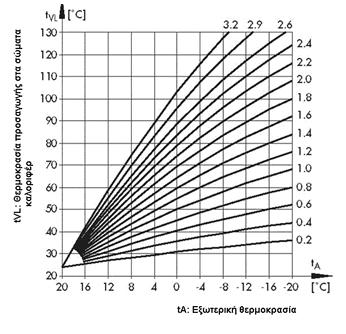

7 Ειδικές λειτουργίες-εφαρμογές Για την εξασφάλιση της θερμικής άνεσης και των καλύτερων δυνατών συνθηκών λειτουργίας, ο bluey διαθέτει τα εξής ειδικά κυκλώματα συστήματα ελέγχου: Έλεγχος με αντιστάθμιση καιρού Ο στόχος του θερμικού αυτού κυκλώματος, είναι η διατήρηση της θερμοκρασίας εσωτερικού χώρου του κτιρίου σε μια επιθυμητή από τον καταναλωτή τιμή. Επιλέγοντας την κατάλληλη χαρακτηριστική από την δέσμη καμπυλών θερμοκρασιών του ελεγκτή, προσδιορίζεται η επιθυμητή τιμή της θερμοκρασίας προσαγωγής στα θερμαντικά σώματα ως συνάρτηση της εξωτερικής θερμοκρασίας, ανάλογα με το είδος του κτηρίου. Με μείωση της εξωτερικής θερμοκρασίας, αυξάνεται η τιμή της θερμοκρασίας προσαγωγής Η αύξηση της κλίσης έχει σαν αποτέλεσμα την αύξηση της θερμοκρασίας προσαγωγής ενώ η μείωση της κλίσης, τη μείωση της θερμοκρασίας αντίστοιχα. Παραδείγματα ρύθμισης της χαρακτηριστικής καμπύλης Παλαιά κτίρια με σύστημα 90/70 Κλίση περίπου 1.8 Νέα κτίρια με σύστημα 70/55 Κλίση περίπου 1,4 Νέα κτίρια με σύστημα 55/45 Κλίση περίπου 1,0 Ενδοδαπέδια θέρμανση Κλίση μικρότερη του 0,5 Μηχανικός και ηλεκτρονικός περιορισμός παροχής & ισχύος Ο στόχος του κυκλώματος αυτού, είναι η διατήρηση σταθερής διαφορικής πίεσης, έτσι ώστε ο bluey να ρυθμίζει την επιθυμητή παροχή ανεξάρτητα από τη θέση του στο δίκτυο τηλεθέρμανσης, εξασφαλίζοντας, παράλληλα, ότι το δίκτυο θα βρίσκεται πάντα σε ισορροπία. Επιτήρηση έμφραξης εναλλάκτη Ο στόχος της λειτουργίας αυτής, είναι η εξασφάλιση υψηλής απόδοσης λειτουργίας του bluey με τη συνεχή επιτήρηση του βαθμού ρύπανσης εναλλάκτη τόσο στο πρωτεύον όσο και στο δευτερεύον κύκλωμα. Επιτήρηση στο πρωτεύον Η όλη λειτουργία επιτήρησης του βαθμού καθαρότητας του εναλλάκτη θερμότητας, στο πρωτεύον κύκλωμα, πραγματοποιείται αυτοματοποιημένα από τον ηλεκτρονικό ελεγκτή με τις ακόλουθες μεθόδους. Έλεγχος της θερμοκρασιακής διαφοράς Έλέγχος διαδρομής του βάκτρου της βαλβίδας Επιτήρηση στο δευτερεύον Αντίστοιχα στο δευτερεύον, η επιτήρηση πραγματοποιείται από τον ηλεκτρονικό ελεγκτή με τη μέθοδο του διακόπτη ροής. Χαμηλές τιμές στην παροχή δευτερεύοντος, σηματοδοτούνται από τον διακόπτη ροής ως ψηφιακό σήμα το οποίο και επεξεργάζεται ο ελεγκτής για να αξιολογήσει το βαθμό καθαρότητας. bluey DS-v GR Σελ. 7 από 9

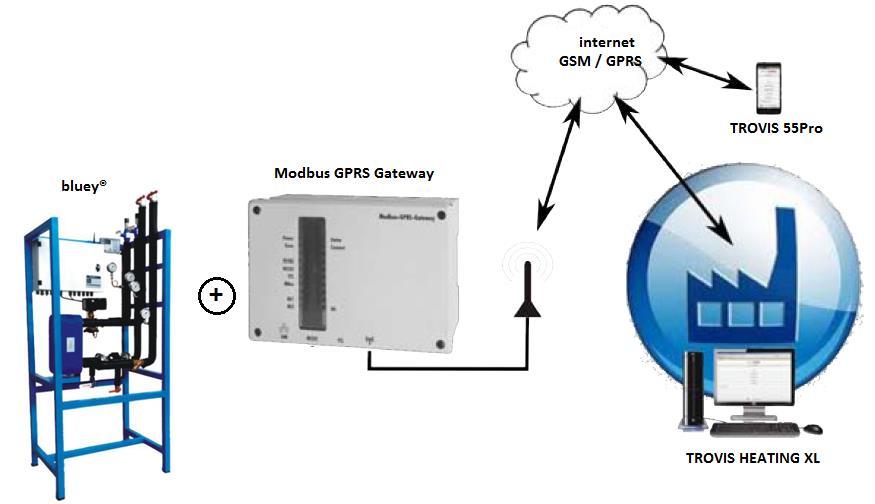

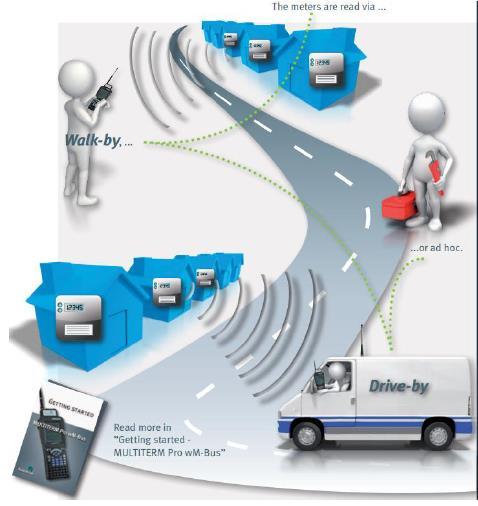

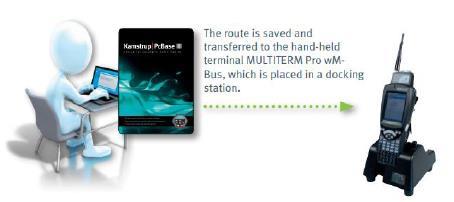

8 Σύστημα απομακρυσμένου ελέγχου Προαιρετικά, όλοι οι Θ/Υ της σειράς bluey έχουν τη δυνατότητα ενσωμάτωσης στο TROVIS HEATING XL το οποίο και αποτελεί ένα μοντέρνο και ολοκληρωμένο σύστημα απομακρυσμένου ελέγχου και εποπτείας της λειτουργίας του κάθε bluey από κεντρική θέση εργασίας. Βασική προϋπόθεση για την ένταξη του bluey στο εν λόγω σύστημα, είναι ο εξοπλισμός του με μονάδα διασύνδεσης (SAMSON Modbus GPRS Gateway). Στην κεντρική θέση εργασίας εγκαθίσταται Windows server, τελευταίας τεχνολογίας, στον οποίο εκτελείται η SCADA εφαρμογή TROVIS HEATING XL. Η εφαρμογή βασίζεται στη διεθνώς αναγνωρισμένη πλατφόρμα ανάπτυξης SCADA, Intouch της Αμερικανικής Wonderware. Επιπρόσθετα, παρέχεται και η δυνατότητα λήψης συναγερμών μέσω SMS ή/και όπως και της απομακρυσμένης σύνδεσης σε κάθε bluey από android smartphone και tablet με χρήση της διαθέσιμης, από το google play, μικροεφαρμογής, TROVIS 55Pro της SAMSON. Σύστημα λήψης μετρήσεων θερμικής ενέργειας Χωρίς να περεμποδίζεται η λειτουργία του στο σύστημα απομακρυσμένου ελέγχου TROVIS HEATING XL, ο bluey έχει τη δυνατότητα να ενσωματωθεί και σε επιπρόσθετο ανεξάρτητο σύστημα αυτόματης (AMR) ή/και ημιαυτόματης (Walk-by/Driveby) λήψης μετρήσεων θερμικής ενέργειας. Στην περίπτωση αυτή, ο bluey εντάσσεται στο σύστημα, με την προσθήκη της κατάλληλης επέκτασης (κάρτα ραδιοσυχνοτήτων) στο σώμα του ολοκληρωτή θερμικής ενέργειας. bluey DS-v GR Σελ. 8 από 9

9 Διασφάλιση Ποιότητας Τελικοί Έλεγχοι Προϊόντος Κάθε Θ/Υ της σειράς bluey ελέγχεται σε όλα τα στάδια της παραγωγικής διαδικασίας σύμφωνα με τις απαιτήσεις του προτύπου ISO 9001:2008. Πριν την αποδέσμευσή του, εκτελούνται επιπρόσθετα τελικοί έλεγχοι προϊόντος βάσει σχετικής διεργασίας του ISO 9001:2008, καθώς και τελικός έλεγχος από ανεξάρτητο φορέα (π.χ. TÜV, BVQI, κ.α.) για κάθε Θ/Υ και έκδοση αντίστοιχου I.R.N. Εναρμονιζόμενα πρότυπα και οδηγίες Τόσο ο bluey στο σύνολο του, όσο και όλα τα εξαρτήματα του, συμμορφώνονται με τα εξής Διεθνή/Ευρωπαικά πρότυπα και οδηγίες: Directive Machinery directive Electromagnetic compatibillity Low-voltage directive Pressure equipment directive MID Measuring Instrument Directive No. of directive 2006/42/EC 2014/30/EU 2014/35/EU 1997/23/EC 2014/32/EU Standard EN EN ΕΝ ΕΝ ΕΝ ΕΝ ΕΝ EN EN EN EN 1434 EN ISO ) EN ISO ) EN ) EN ISO ) EN ISO EN ISO 4413 EN ISO ASME/ANSI B31.3 EN Title Electrical equipment of machines Electromagnetic compatibility (EMC). Generic standard. Immunity for industrial environments Emission standard for residential, commercial and light-industrial environments Emission standard for industrial environments Low-voltage switchgear and controlgear assemblies Power switchgear and controlgear assemblies Automatic Electrical Controls Part 2: Particular Requirements For Temperature Sensing Controls Degrees of protection provided by enclosures (IP code) Heat meter. General requirments Part 1: Basic concepts, general principles for design basic terminology, methodology Part 2: Technical principles and specifications Terminology on safety of machinery Risk assessment EMERGENCY-STOP devices Hydraulic fluid power- General rules relating to systems Qualification testing for Welder Standards of Pressure Piping Metallic products. Types of inspection documents bluey DS-v GR Σελ. 9 από 9
