Μέτρηση διαμέτρου. Η μέτρηση γίνεται σε ύψος 1,30m. Το ύψος αυτό λέγεται στηθιαίο ύψος και ονομάζεται αντίστοιχα στηθιαία διάμετρος.

Transcript

1

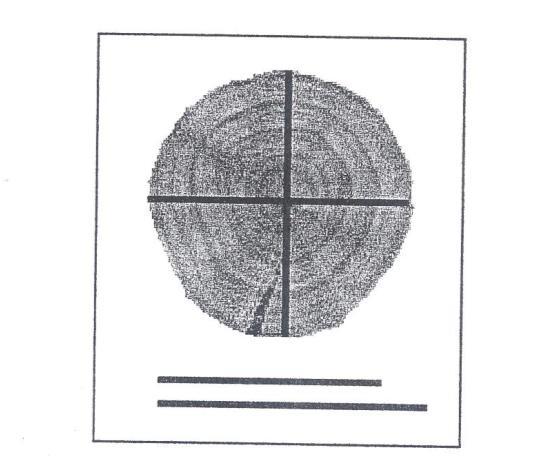

2 Μέτρηση διαμέτρου Στόχος σε μια μέτρηση διαμέτρου είναι να μετρήσουμε εκείνη τη διάμετρο που δίνει εμβαδόν κύκλου ίσο με το εμβαδόν της εγκάρσιας διατομής του δέντρου. Μονάδες μέτρησης : cm Η μέτρηση γίνεται σε ύψος 1,30m. Το ύψος αυτό λέγεται στηθιαίο ύψος και ονομάζεται αντίστοιχα στηθιαία διάμετρος.

3 Στηθιαία διάμετρος Σε κεκλιμένο έδαφος η μέτρηση πρέπει να γίνεται από τα ανάντι (β). Σε περίπτωση που το δέντρο εμφανίζει ανωμαλίες στο στηθιαίο ύψος (γ), παίρνονται δύο μετρήσεις, πάνω και κάτω από την ανωμαλία και υπολογίζουμε τον αριθμητικό μέσο όρο των διαμέτρων. Στην περίπτωση που το δέντρο είναι κεκλιμένο, η μέτρηση γίνεται από την αντίθετη πλευρά από εκείνη που γέρνει το δέντρο (δ). Σε διχαλωτά δέντρα, αν η διχάλωση ξεκινά από ύψος μικρότερο του 1,30 παίρνονται δύο ξεχωριστές μετρήσεις στο στηθιαίο ύψος και καταγράφονται σαν δύο ξεχωριστά δέντρα (ε). Αν η διχάλωση εμφανίζεται πάνω απο το 1,30 τότε η μέτρηση γίνεται κανονικά στο στηθιαίο ύψος (στ).

4 Όργανα μέτρησης διαμέτρου Παχύμετρο Διαμετροταινία Ρελασκόπιο του Bitterlich

5 Ρελασκόπιο Bitterlich Κλίμακες για μετρήσεις διαμέτρου (Σα1, Σα2 και Σα4). Υψοκλίμακες για μετρήσεις ύψους (Υ20, Υ25 και Υ30). Κλίμακες καθορισμού απόστασης (Α15, Α20, Α25 και Α30).

6 Παράδειγμα Απο απόσταση 20μ σκοπεύουμε με το ρελασκόπιο τη στηθιαία διάμετρο ενός δέντρου και προβάλλοντας πάνω της την κλίμακα 4 βλέπουμε υην εικόνα του διπλανού σχήματος. Παρατηρούμε ότι η διάμετρος του δέντρου καλύπτει την κλίμακα 2 συν δύο λεπτές λωρίδες συν το ¼ της τρίτης. Με τον παραπάνω κανόνα οι δύο λεπτές λωρίδες καλύπτουν 20cm διαμέτρου, άρα οι δύο και ¼ καλύπτουν 20+2,5=22,5 cm. Η κλίμακα 1 ισοδυναμεί με 4 λεπτές, επομένως καλύπτει 40cm. Άρα η στηθιαία διάμετρος του δέντρου είναι 40+22,5=62,5

7 Μέτρηση ύψους

8 Υψόμετρο Christen Όργανο μέτρησης: μεταλλικό κανόνα 30cm και σταδία μήκους 4m. Γνωρίζοντας βγ=0,30m και ΒΔ=4m τότε

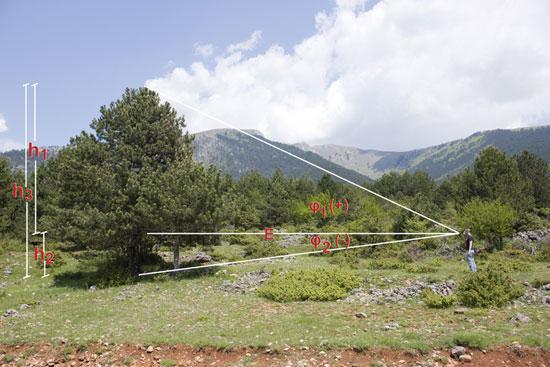

9 Τριγωνομετρικές σχέσεις στη λειτουργία των υψομέτρων Ύψος δέντρου h ισούται: Όταν το επίπεδο των ματιών βρίσκεται ψηλότερα από την βάση του δέντρου : Όταν το επίπεδο των ματιών βρίσκεται xαμηλότερα από την βάση του δέντρου:

10 Blume Leiss

11 Blume Leiss Για να καθορίσουμε την απόσταση χρησιμοποιούμε στόχο, ο οποίος έχει καθορισμένες θέσεις πέντε λευκές λωρίδες με τις ενδείξεις 0, 15, 20, 30 και 40 που αντιστοιχούν σε αποστάσεις. Κοιτάζοντας το στόχο μέσα από το πρίσμα διπλής διάθλασης τον βλέπουμε διπλό. Πλησιάζοντας ή απομακρυνόμενοι από το δέντρο προσπαθούμε να φέρουμε σε σύμπτωση τις λωρίδες. Στη συνέχεια σκοπεύουμε στην κορυφή και στη βάση του δέντρου. Οι αναγνώσεις γίνονται στην υψοκλίμακα που αντιστοιχεί στην απόσταση δέντρου.

12 Παραδείγματα Σε επίπεδο έδαφος και από απόσταση 20m σκοπεύουμε διαδοχικά την κορυφή και τη βάση ενός δέντρου και στην υψοκλίμακα των 20 διαβάζουμε τις αναγνώσεις -1,5 και 19 αντίστοιχα. Το ύψος του δέντρου είναι τότε 19-(-1,5)=19+1,5=20,5m Για ένα διπλανό δέντρο καθορίζουμε απόσταση 20m και πήραμε τις ενδείξεις βάσης 0,5 και κορυφής 21,5. Το ύψος του δέντρου έιναι 21,5-0,5=21m

13 Haga

14 Haga Το υψόμετρο Haga είναι παρόμοιο με το Blume Leiss. Έχει τις υψοκλίμακες 15,20,25, και 30 μέτρων οι οποίες επιλέγονται περιστρέφοντας τον κοχλία. Έχει και μία κλίμακα μέτρηση της κλίσης επί τοις % (από -40% έως +50%) Τέλος για τον καθορισμό της απόστασης από το δέντρο το υψόμετρο Haga συνοδεύεται και αυτό από στόχο (και η απόσταση καοθορίζεται με παρόμοιο τρόπο όπως και στο Blume Leiss),όπου έχει σημειωμένες τις αποστάσεις 15,20,25 και 30. Δεν μπορεί να χρησιμοποιηθεί για κλίσεις μεγαλύτερες από 10%,διότι δεν έχει πίνακα για διόρθωση των μετρήσεων!!!

15 Ρελασκόπιο Τρεις υψοκλίμακες 20, 25 και 30. Ο στόχος του έχει μήκος 2m και στο μέσον του φέρει ένα λευκό μεταλλικό ρόμβο.

16 Καθορισμός της επιθυμητής απόστασης 1. Προσαρμόζουμε το στόχο στο δέντρο. 2. Απομακρυνόμαστε απο το δέντρο σε μια απόσταση περίπου ίση με την επιθυμητή. 3. Κρατώντας πατημένο το πλήκτρο απελευθέρωσης των κλιμάκων, σκοπεύουμε το μέσον του στόχου(ρομβο) και μόλις σταθεροποιηθούν οι κλίμακες απελευθερώνουμε το πλήκτρο.

17 Καθορισμός της επιθυμητής απόστασης 4. Περιστρέφουμ το όργανο κατά 90 μοίρες. 5. Πλησιάζουμε ή απομακρυνόμαστε από το δέντρο μέχρις ότου το κάτω μέρος τησ κλίμακας 2(Σα2) και το πάνω μέρος της επιθυμητής απόστασης καλύψουν πλήρως το στόχο. 6. Ξαναφέρνουμε το όργανο στην όρθια θέση, σκοπεύουμε στη βάση και την κορυφή του δέντρου και αφαιρόντας τισ δύο ενδείξεις υπολογίζουμε το ύψος.

18 Μορφάριθμος Μέτρο της μορφής του κορμού Λόγος του όγκου του δένδρου δια του όγκου κάποιου κανονικού γεωμετρικού στερεού (κύλινδρος) f = όγκος δένδρου / όγκος κυλίνδρου = V / g h Γνήσιο μορφάριθμο (Hohedahl) διάμετρος στο 1/10 του ύψους του δένδρου Νόθο ή στηθαίο μορφάριθμο (Hohedahl) στη στηθαία διάμετρος Τιμές 0,3-06

19 Μορφάριθμος Υπολογισμός 1. Μετακινούμαστε σε απόσταση ώστε να καλύπτεται η κλίμακα 4 (Σα4) καλύπτει στηθαία διάμετρο 2. Απόσταση ένδειξη L1 υψοκλίμακα 25 m 3. Ίδιο σημείο, κλίμακα 1 (Σα1) καλύπτει διάμετρο κορμού ένδειξη L2 υψοκλίμακα 25 m 4. Ίδιο σημείο, κορυφη δεωδρου ένδειξη L3 υψοκλίμακα 25 m 5. f = 2/3 (L2-L1)/(L3-L1)

20 Μορφάριθμος
