1 Οδηγίες χρήσης του λογισμικού ProMark Field (v2) για RTK με ProMark 100 με σύνδεση στo HEPOS ή στο JGC- NET ΕΙΣΑΓΕΤΕ ΤΗΝ ΚΑΡΤΑ SIM Εισαγωγή PIN κάρτας SIM εφόσον υπάρχει. Σε περίπτωση απενεργοποιημένης κάρτας ενεργοποίηστε τη με την παρακάτω διαδικασία 1 P a g e

ΚΑΡΤΑ SIM Εισαγωγή PIN κάρτας SIM εφόσον υπάρχει.

2 Για πάροχο Vodafone θα εμφανιστεί: GR VODAFONE 2 P a g e

3 3 P a g e

4 Όνομα παρόχου Για COSMOTE πάροχο: COSMOTE internet Η ρύθμιση αυτή ισχύει για κάρτες σύνδεσης (συμβόλαιο) με internet παρόχων COSMOTE και VODAFONE. Για κάρτα Wind: gint.b-online.gr ενώ για κάρτα Vodafone που καλύπτει και ομιλία, τότε: internet.vodafone.gr 4 P a g e

COSMOTE και VODAFONE. Για κάρτα Wind: gint.b-online.

5 5 P a g e

6 6 P a g e

7 7 P a g e

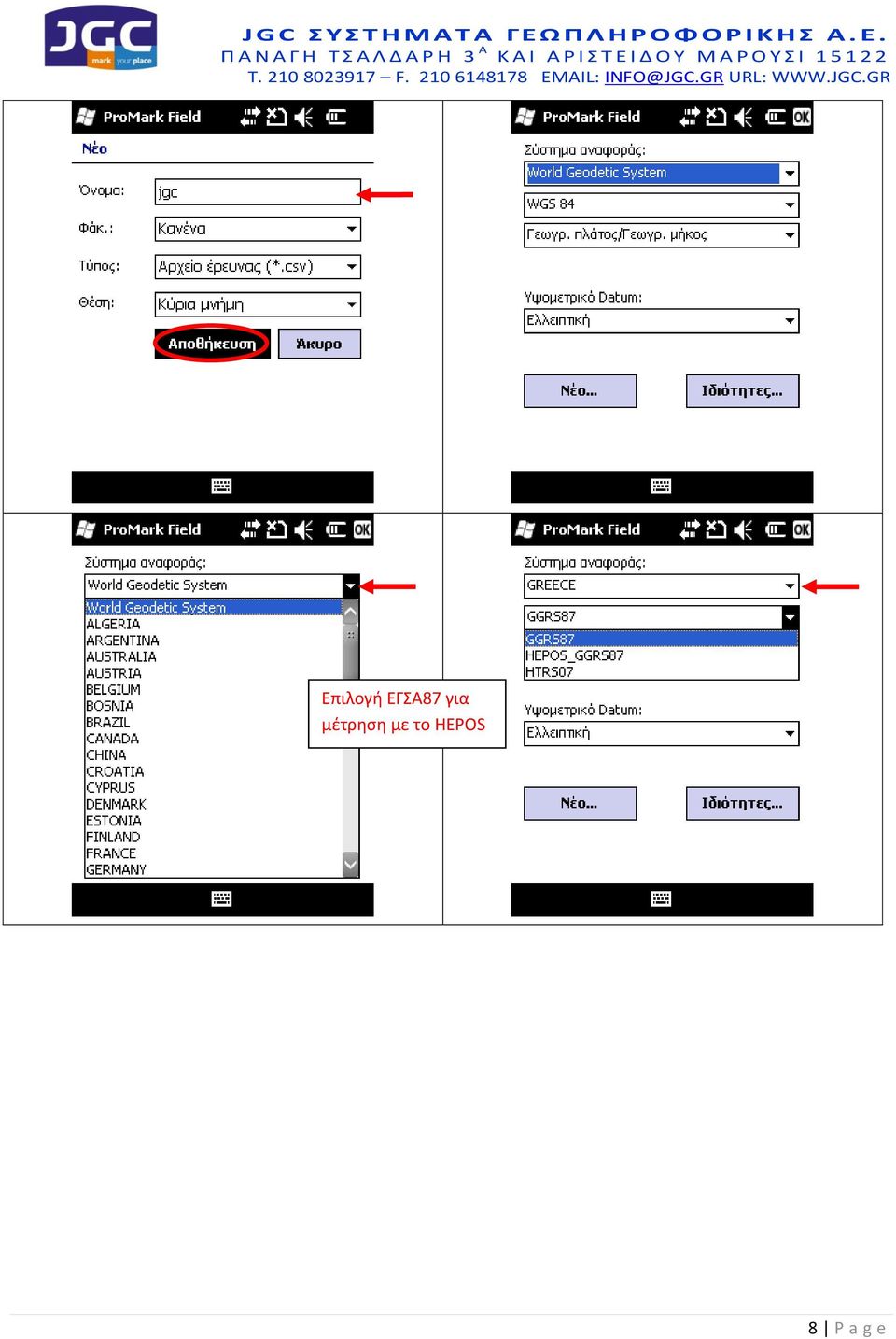

8 Επιλογή ΕΓΣΑ87 για μέτρηση με το HEPOS 8 P a g e

9 Αναμονή για 1 περίπου για να φορτωθεί ο επίσημος μετασχηματισμός για ΕΓΣΑ 87 (για μέτρηση με το HEPOS). 9 P a g e

10 10 P a g e

11 Ρυθμίσεις για σύνδεση με το δίκτυο. Τα username, password παρεχονται απο το HEPOS. Είναι σημαντικό να παραμείνει αυτό το πεδίο τσεκαρισμένο για σύνδεση με το HEPOS. ΓΙΑ JGC-NET,IP: ntrip.jgc.gr ή , Port 2201 και username, password από JGC 11 P a g e

Είναι σημαντικό να παραμείνει αυτό το πεδίο τσεκαρισμένο για

12 Για εικονικό σταθμό αναφοράς απο το HEPOS (CMRp, RTCM30 ). Για σύνδεση με φυσικό σταθμό: Single Base. 12 P a g e

13 H τιμή Ηλ θα πρέπει να παραμείνει σε επίπεδα 1 εώς 3 για να μετατραπεί το Float σε Fixed και έτσι να έχουμε ακρίβεια cm! 13 P a g e

14 Αποτύπωση σημείων 14 P a g e

15 15 P a g e

16 Χάραξη σημείων 16 P a g e

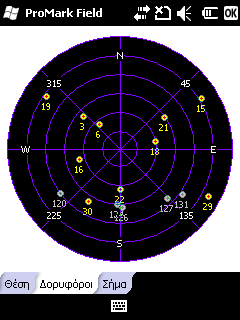

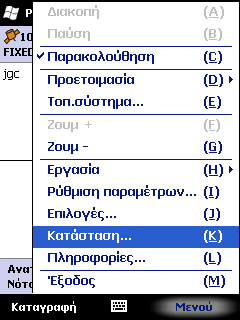

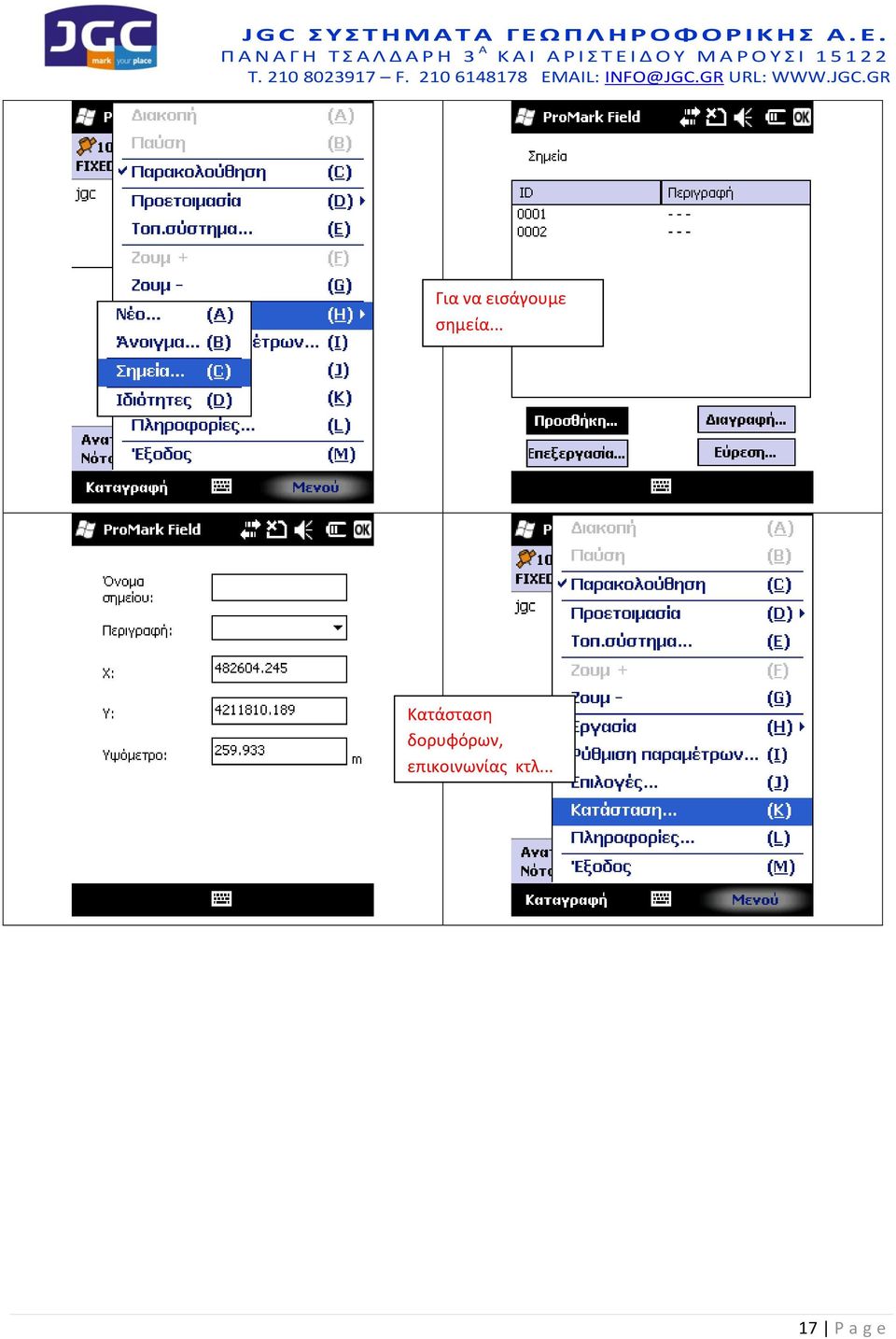

17 Για να εισάγουμε σημεία... Κατάσταση δορυφόρων, επικοινωνίας κτλ P a g e

Για την εξαγωγή των σημείων Μετά την καταγραφή των σημείων μεταφέρουμε στον υπολογιστή μας (με sd κάρτα, usb memory, καλώδιο usb κ.α.) το αρχείο csv (αρχειο excel) το οποίο περιέχει τα σημεία μας.

18 Για την εξαγωγή των σημείων Μετά την καταγραφή των σημείων μεταφέρουμε στον υπολογιστή μας (με sd κάρτα, usb memory, καλώδιο usb κ.α.) το αρχείο csv (αρχειο excel) το οποίο περιέχει τα σημεία μας. Βρίσκεται εκεί που δημιουργήσαμε την εργασία μας (π.χ. Storage Disk, Storage Card κτλ..) και έχει το όνομα της εργασίας. Στο παραπάνω παράδειγμα μας, θα ήταν το jgc.csv Αλλάζουμε απλά την κατάληξη από.csv σε.txt και πλέον έχουμε τα σημεία μας σε μορφή text. Ακολουθούμε τις παρακάτω οδηγίες βάσει των οποίων μετατρέπουμε το αρχείο.txt σε.dxf. για να το εισάγουμε σε CAD περιβάλλον. 18 P a g e

Στο παραπάνω παράδειγμα μας, θα ήταν το jgc.csv Αλλάζουμε απλά την κατάληξη από.csv σε.txt και πλέον έχουμε τα σημεία μας σε μορφή text.

19 19 P a g e

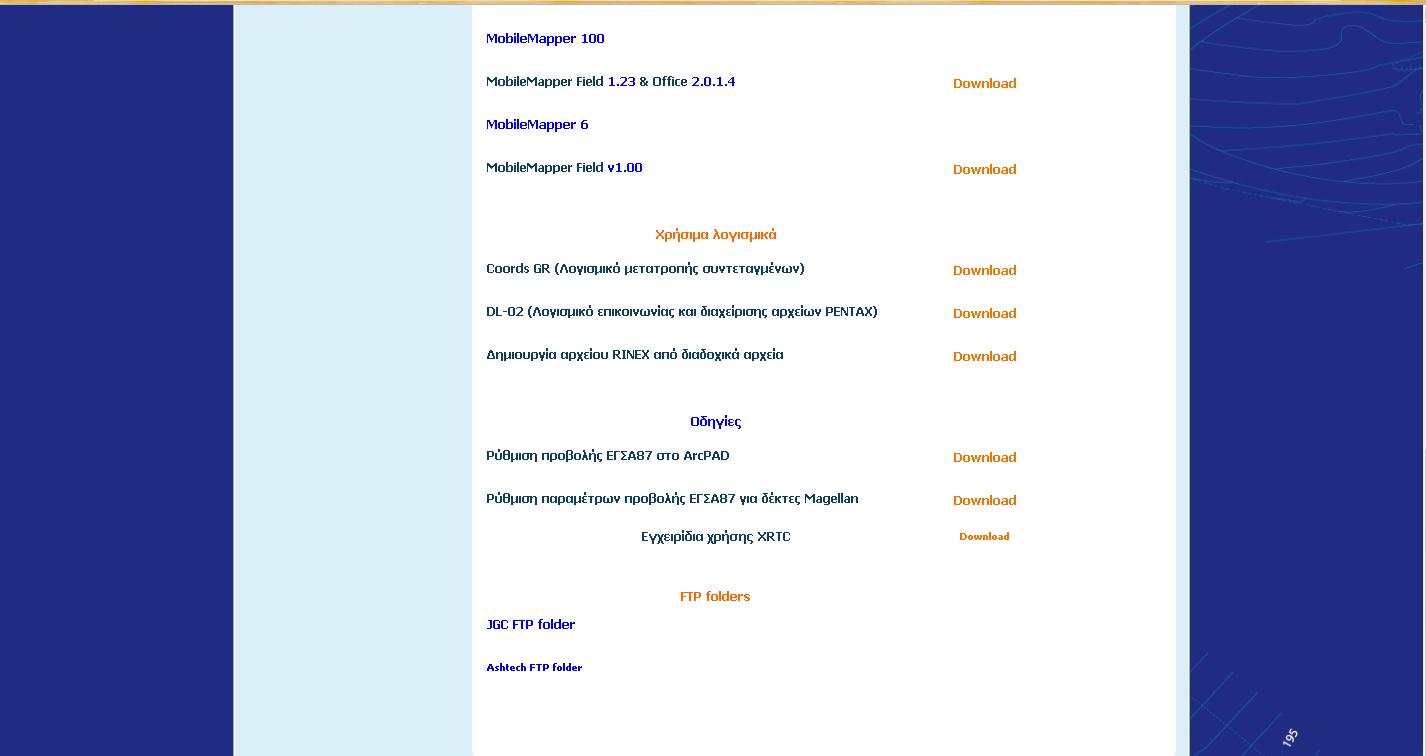

20 ΓΙΑ ΝΑ ΜΕΤΑΤΡΕΨΕΤΕ ΤΟ ΑΡΧΕΙΟ.ΤΧΤ ΣΕ.DXF ΚΑΤΕΒΑΖΕΤΕ TO ΛΟΓΙΣΜΙΚΟ DL-02 ΑΠΟ ΤΟ SITE ΜΑΣ. 20 P a g e

21 21 P a g e

22 ΕΙΣΑΓΟΥΜΕ ΤΟ.ΤΧΤ ΠΟΥ ΔΗΜΙΟΥΡΓΗΣΑΜΕ ΑΠΟ ΤΟ ΛΟΓΙΣΜΙΚΟ PROMARK FIELD. KAI ΕΠΙΛΕΓΟΥΜΕ ΜΕ ΤΗ ΣΕΙΡΑ ΤΑ ΠΕΔΙΑ NAME, DESCRIPTION, COORDINATE E, COORDINATE N KAI ELEVATION ΚΑΙ ΤΑ ΠΕΡΝΑΜΕ ΔΕΞΙΑ ΜΕ ΤΟ ΜΟΝΟ ΒΕΛΑΚΙ ΩΣΤΕ ΝΑ ΔΗΜΙΟΥΡΓΗΣΟΥΜΕ ΤΟ ΙΔΙΟ FORMAT TOY.txt ΠΟΥ ΠΑΡΗΓΑΓΕ ΤΟ ΛΟΓΙΣΜΙΚΟ PROMARK FIELD. 22 P a g e

23 ΕΠΙΛΕΓΟΥΜΕ ΣΑΝ ΔΙΑΧΩΡΙΣΤΙΚΟ TOY ΑΡΧΕΙΟΥ.txt ΤΟ COMMA KAI ΠΑΤΑΜΕ IMPORT. 23 P a g e

24 24 P a g e

25 25 P a g e

26 TO DXF ΑΡΧΕΙΟ ΔΗΜΙΟΥΡΓΗΘΗΚΕ! 26 P a g e
