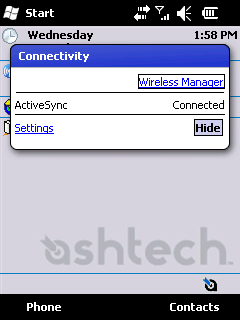

1 Οδηγίες χρήσης του λογισμικού ProMark Field (v3) για RTK με ProMark 100,120 με σύνδεση στo HEPOS ή στο JGC-NET ΕΙΣΑΓΕΤΕ ΤΗΝ ΚΑΡΤΑ SIM Εισαγωγή PIN κάρτας SIM εφόσον υπάρχει. Σε περίπτωση απενεργοποιημένης κάρτας ενεργοποίηστε τη με την παρακάτω διαδικασία 1 P a g e

ΚΑΡΤΑ SIM Εισαγωγή PIN κάρτας SIM εφόσον υπάρχει.

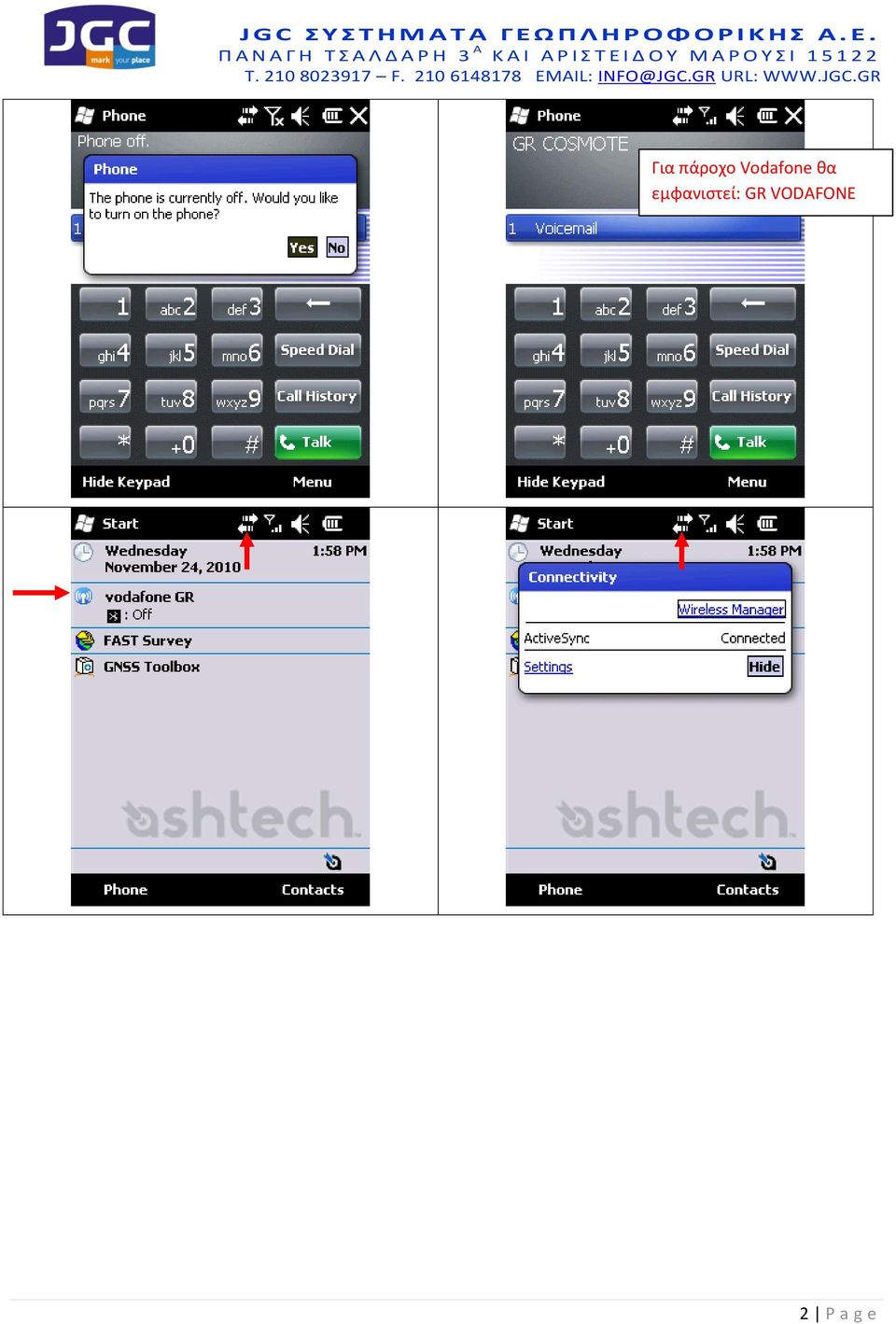

2 Για πάροχο Vodafone θα εμφανιστεί: GR VODAFONE 2 P a g e

3 3 P a g e

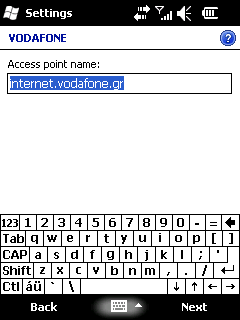

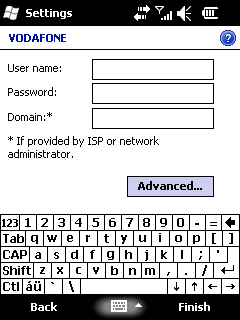

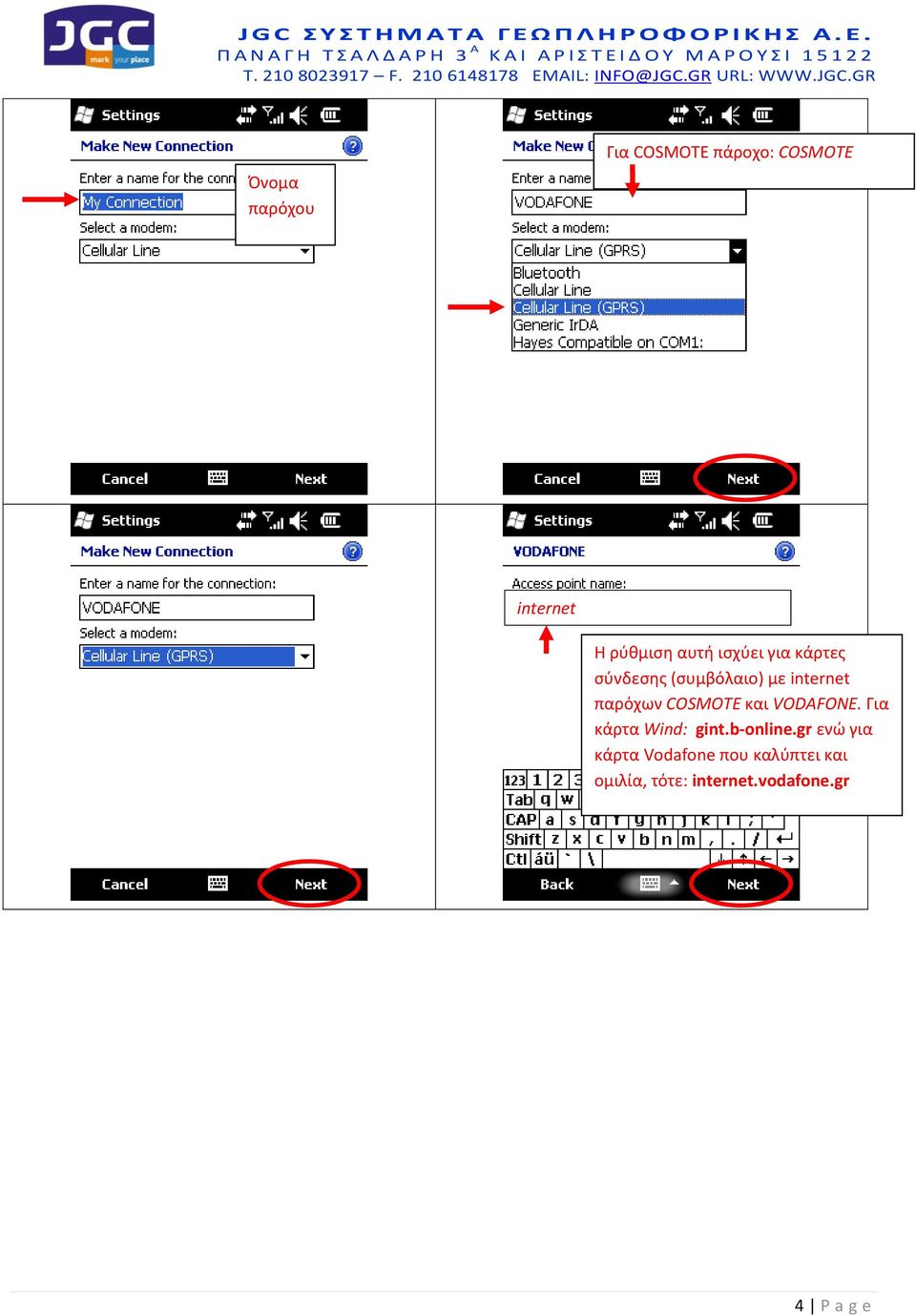

4 Όνομα παρόχου Για COSMOTE πάροχο: COSMOTE internet Η ρύθμιση αυτή ισχύει για κάρτες σύνδεσης (συμβόλαιο) με internet παρόχων COSMOTE και VODAFONE. Για κάρτα Wind: gint.b-online.gr ενώ για κάρτα Vodafone που καλύπτει και ομιλία, τότε: internet.vodafone.gr 4 P a g e

COSMOTE και VODAFONE. Για κάρτα Wind: gint.b-online.

5 5 P a g e

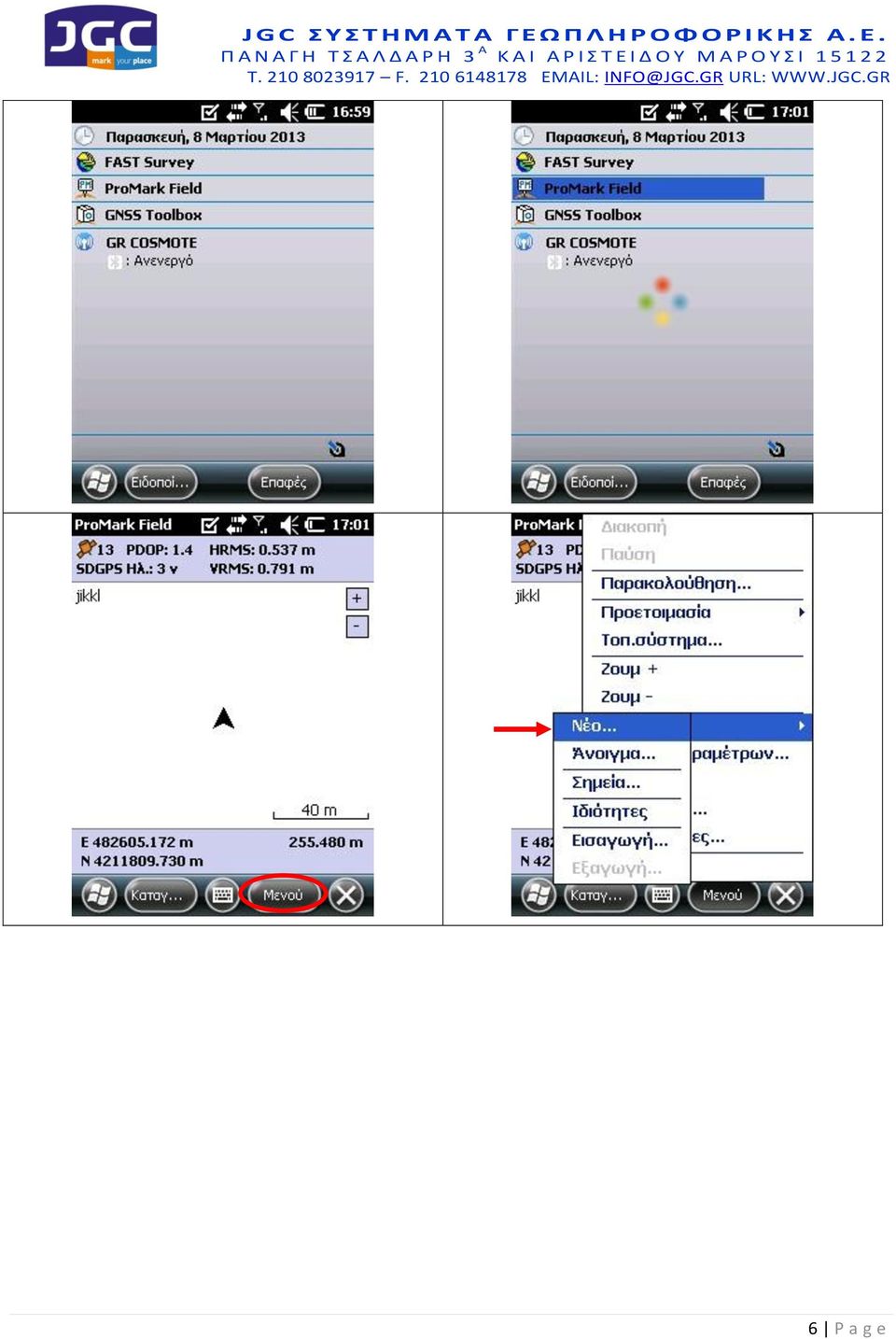

6 6 P a g e

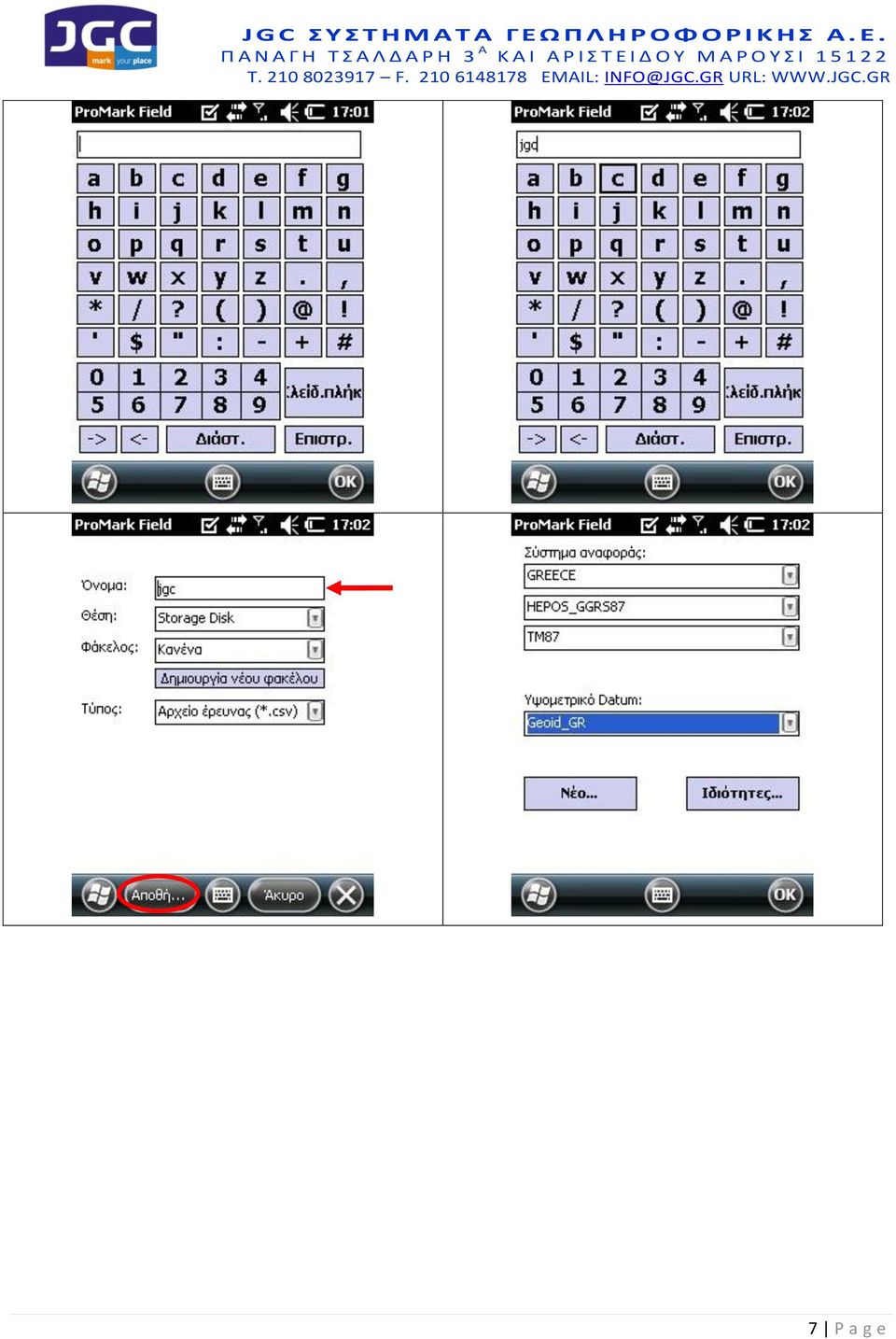

7 7 P a g e

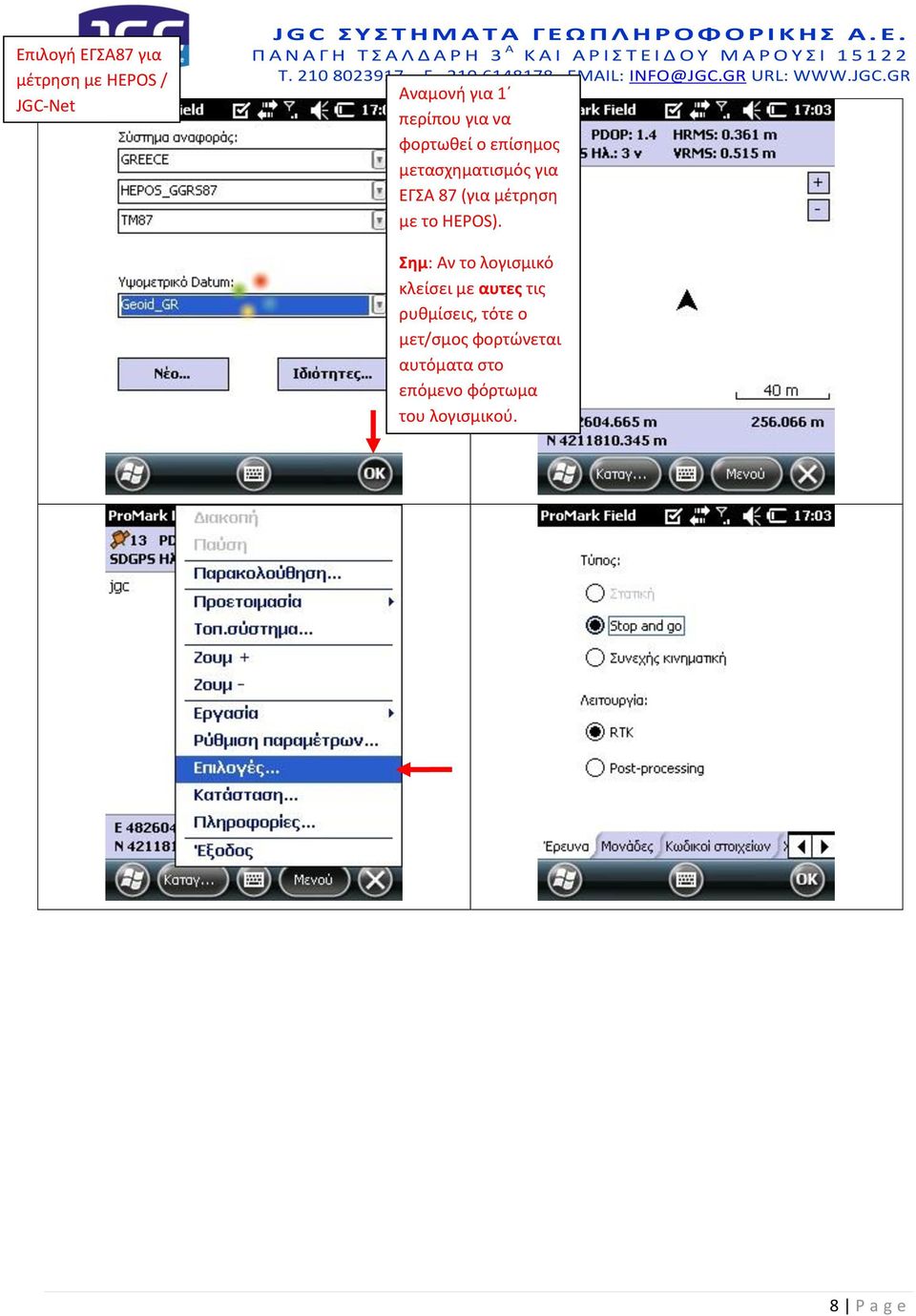

8 Επιλογή ΕΓΣΑ87 για μέτρηση με HEPOS / JGC-Net J GC ΣΥΣΤΗΜΑΤΑ ΓΕΩΠΛΗΡΟΦΟΡΙΚΗΣ Α. Ε. Αναμονή για 1 περίπου για να φορτωθεί ο επίσημος μετασχηματισμός για ΕΓΣΑ 87 (για μέτρηση με το HEPOS). Σημ: Αν το λογισμικό κλείσει με αυτες τις ρυθμίσεις, τότε ο μετ/σμος φορτώνεται αυτόματα στο επόμενο φόρτωμα του λογισμικού. 8 P a g e

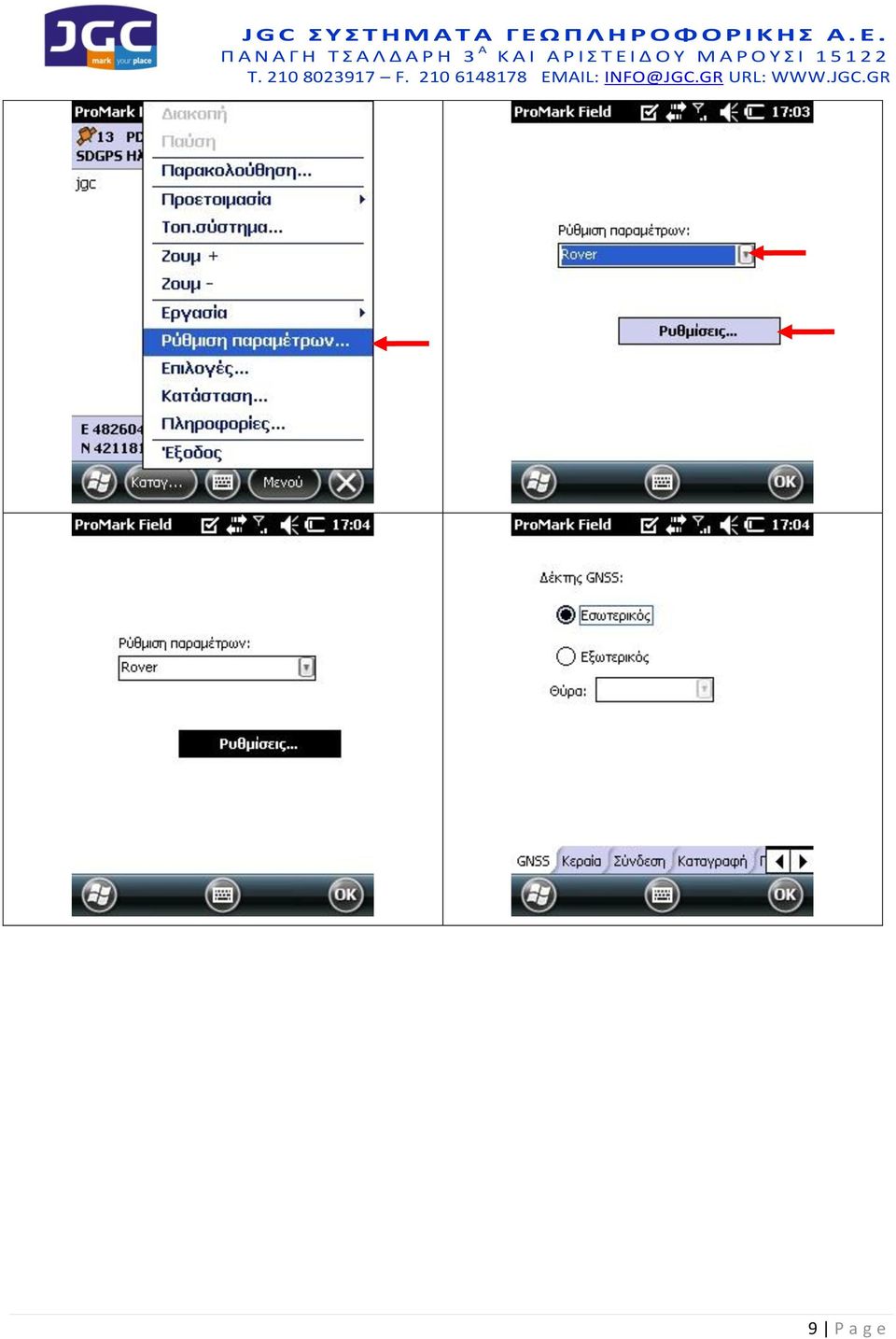

9 9 P a g e

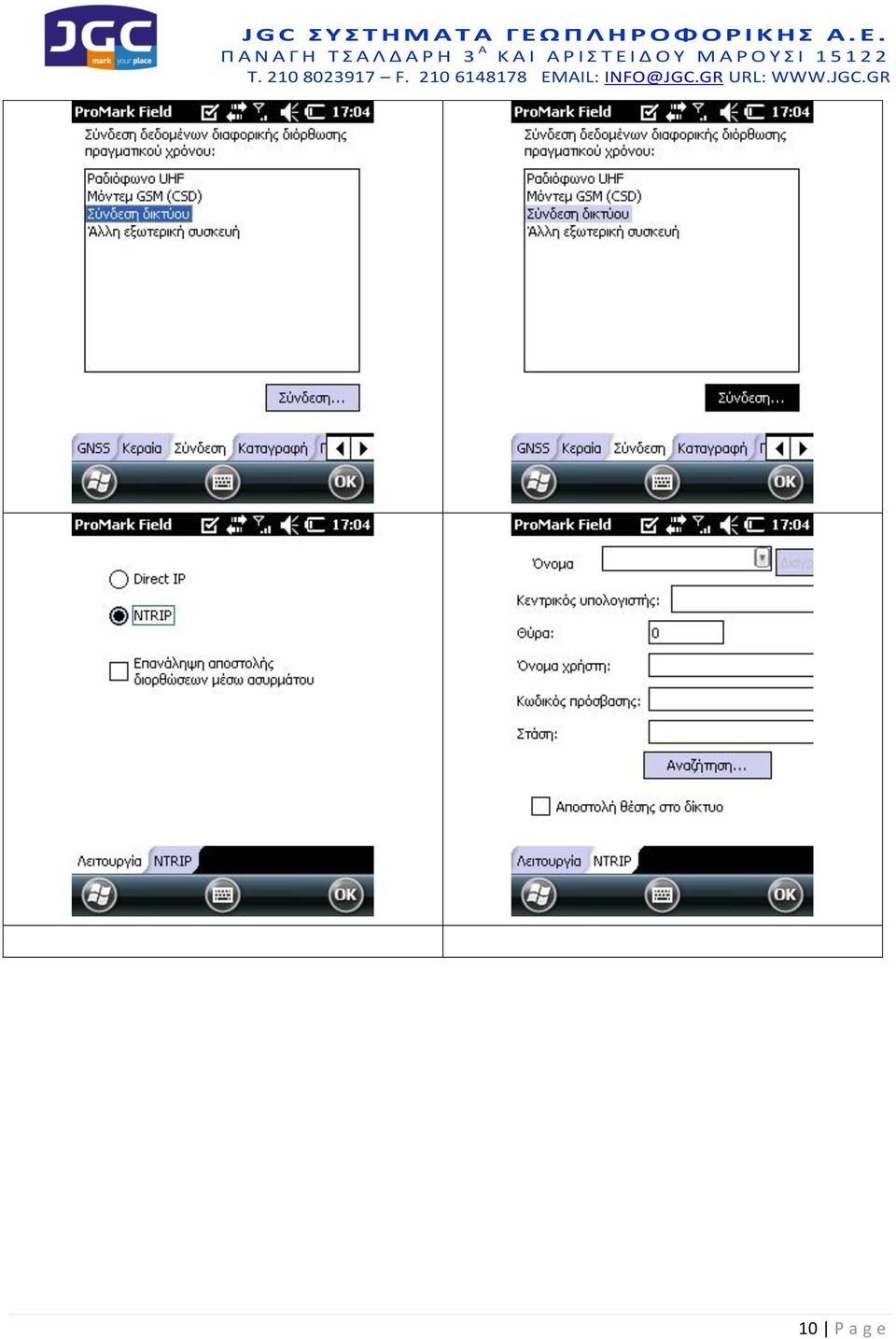

10 10 P a g e

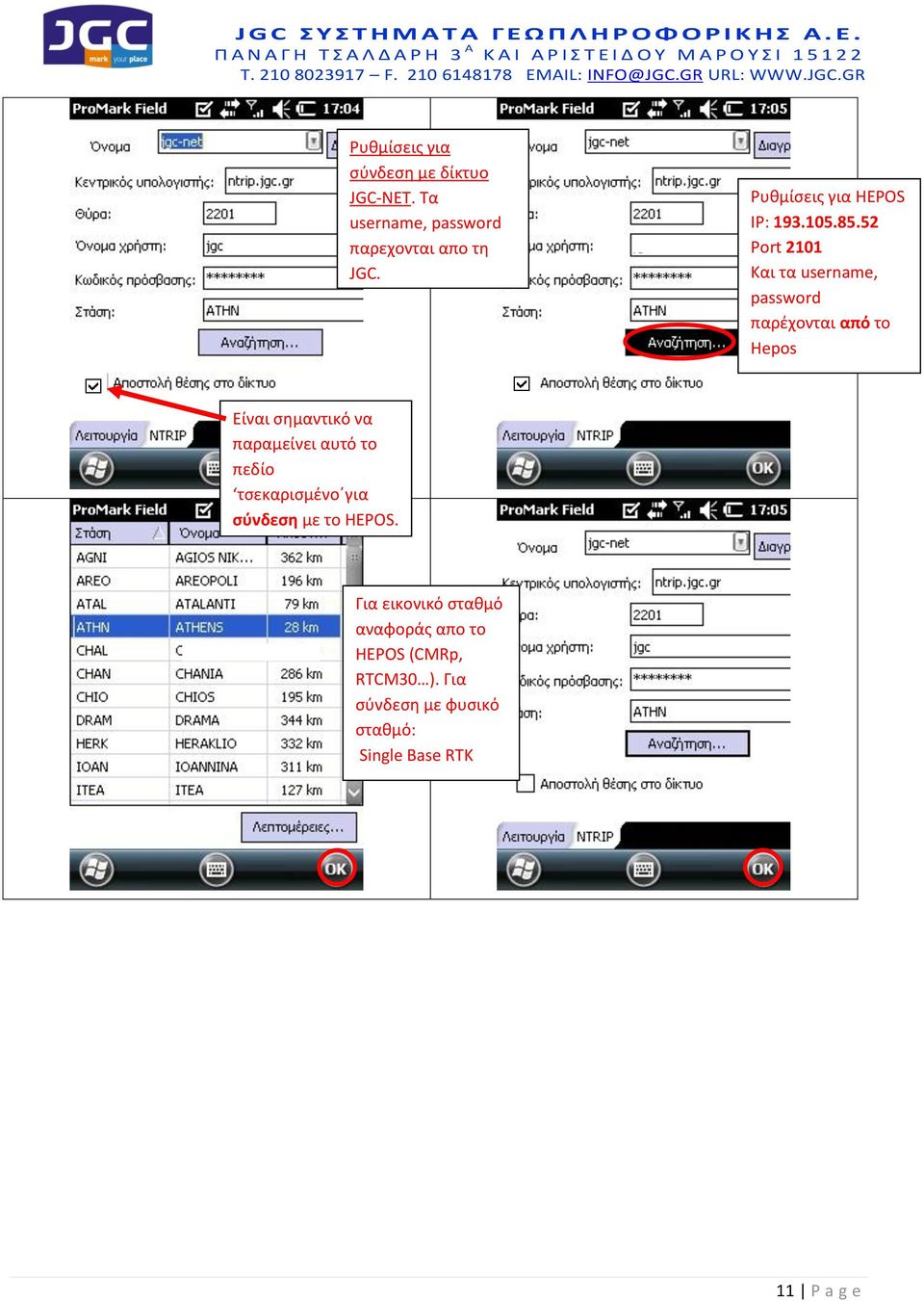

11 Ρυθμίσεις για σύνδεση με δίκτυο JGC-NET. Τα username, password παρεχονται απο τη JGC. Ρυθμίσεις για HEPOS IP: Port 2101 Και τα username, password παρέχονται από το Hepos Είναι σημαντικό να παραμείνει αυτό το πεδίο τσεκαρισμένο για σύνδεση με το HEPOS. Για εικονικό σταθμό αναφοράς απο το HEPOS (CMRp, RTCM30 ). Για σύνδεση με φυσικό σταθμό: Single Base RTK 11 P a g e

52 Port 2101 Και τα username, password παρέχονται από το Hepos Είναι σημαντικό να παραμείνει

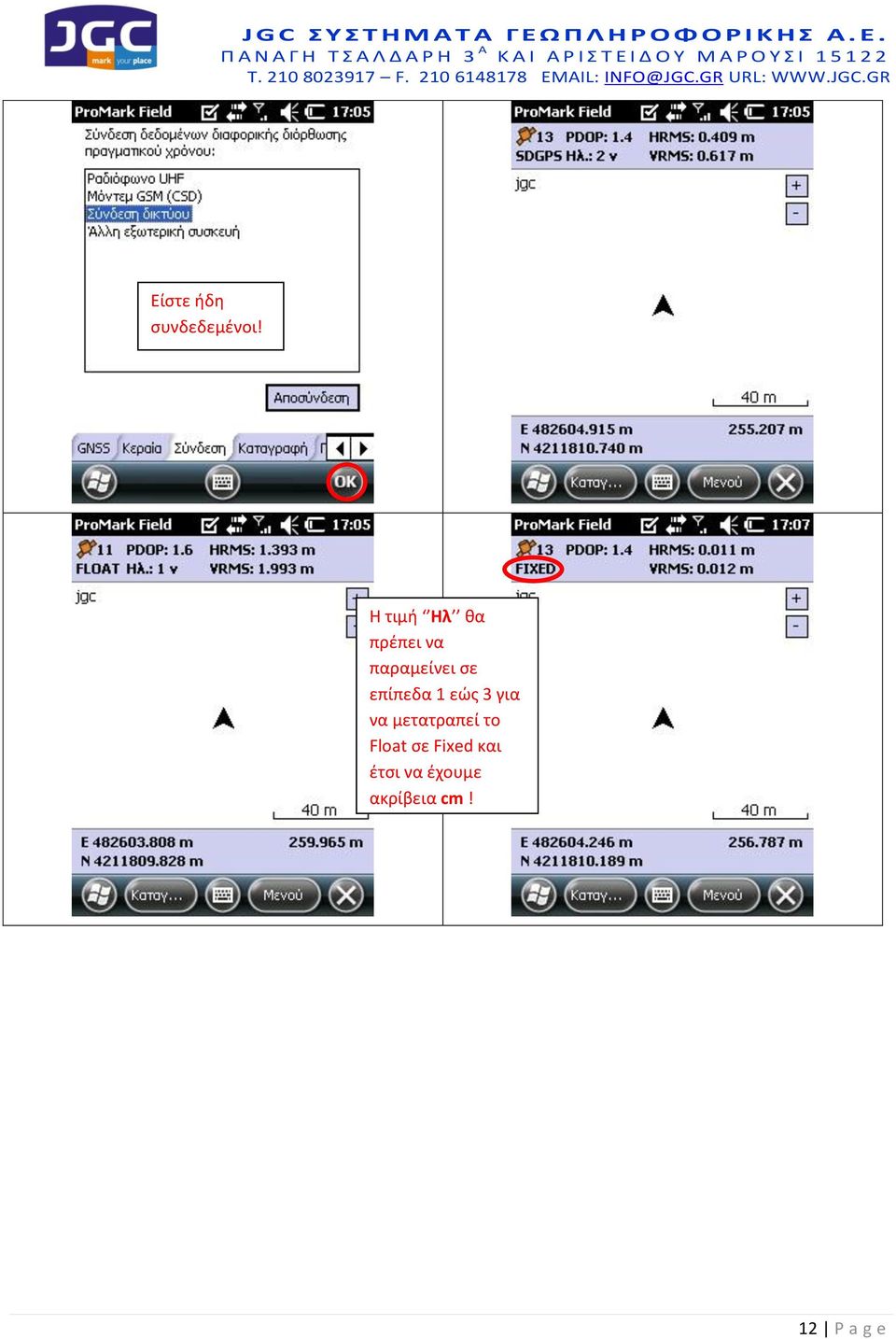

12 . Είστε ήδη συνδεδεμένοι! H τιμή Ηλ θα πρέπει να παραμείνει σε επίπεδα 1 εώς 3 για να μετατραπεί το Float σε Fixed και έτσι να έχουμε ακρίβεια cm! 12 P a g e

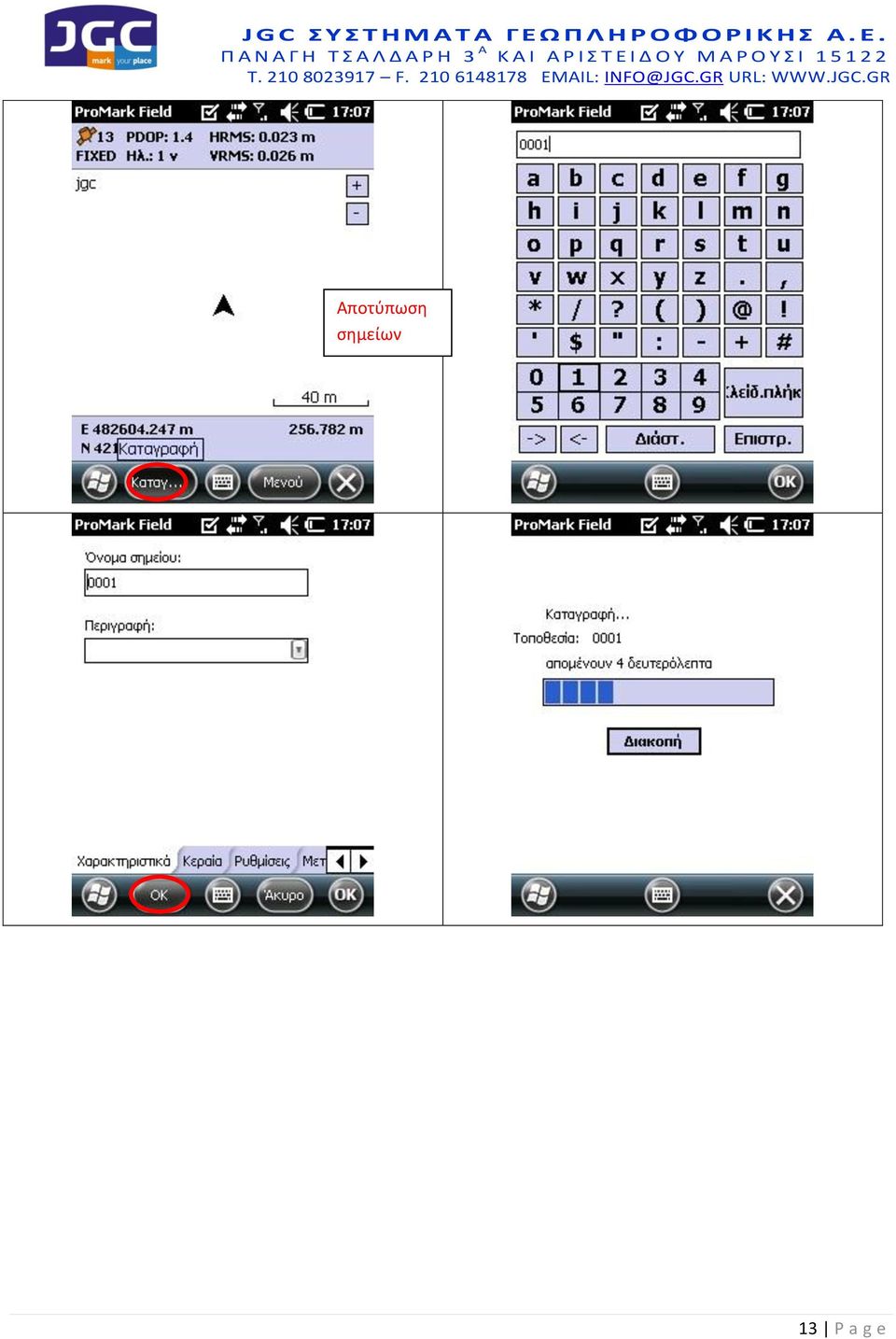

13 Αποτύπωση σημείων 13 P a g e

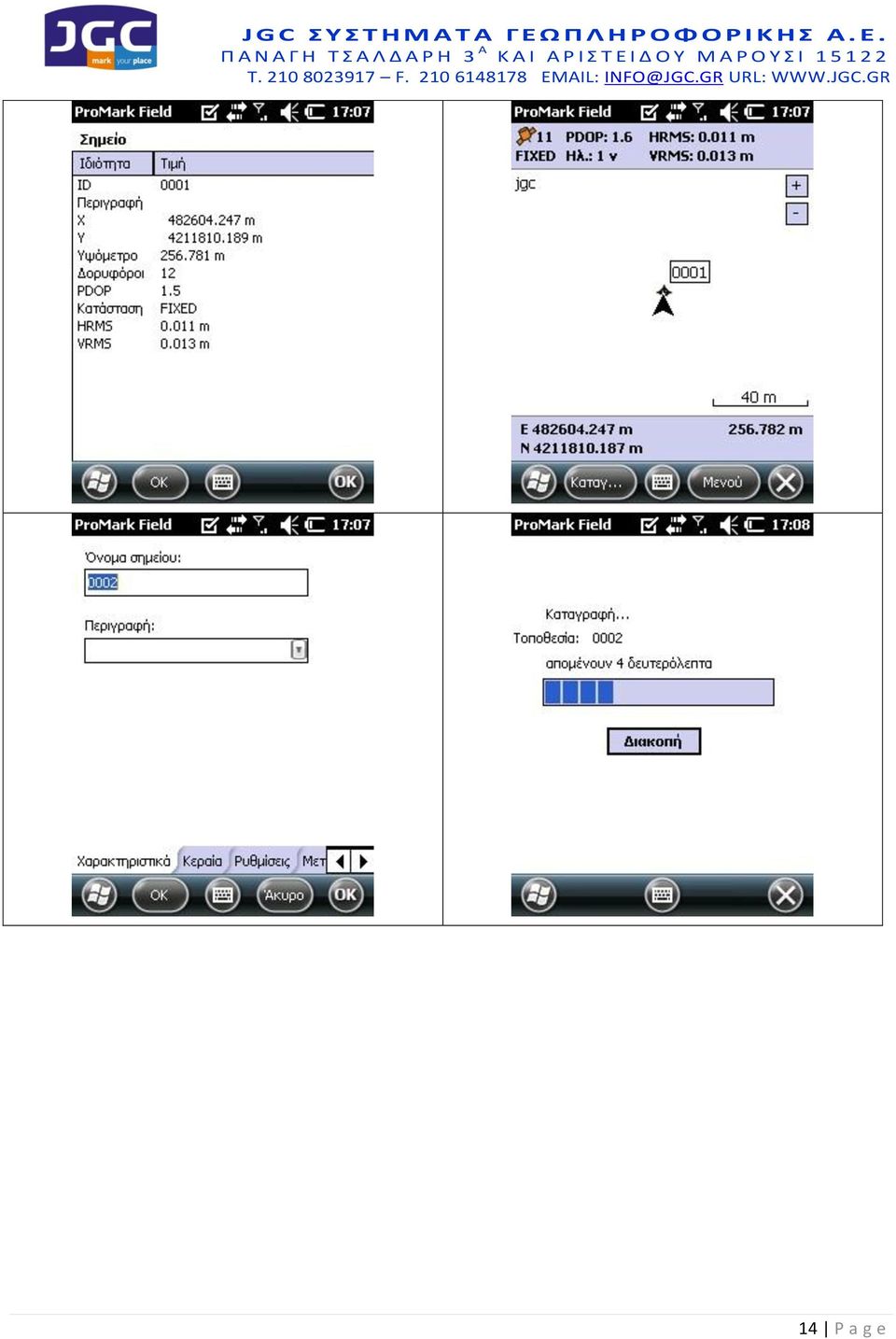

14 14 P a g e

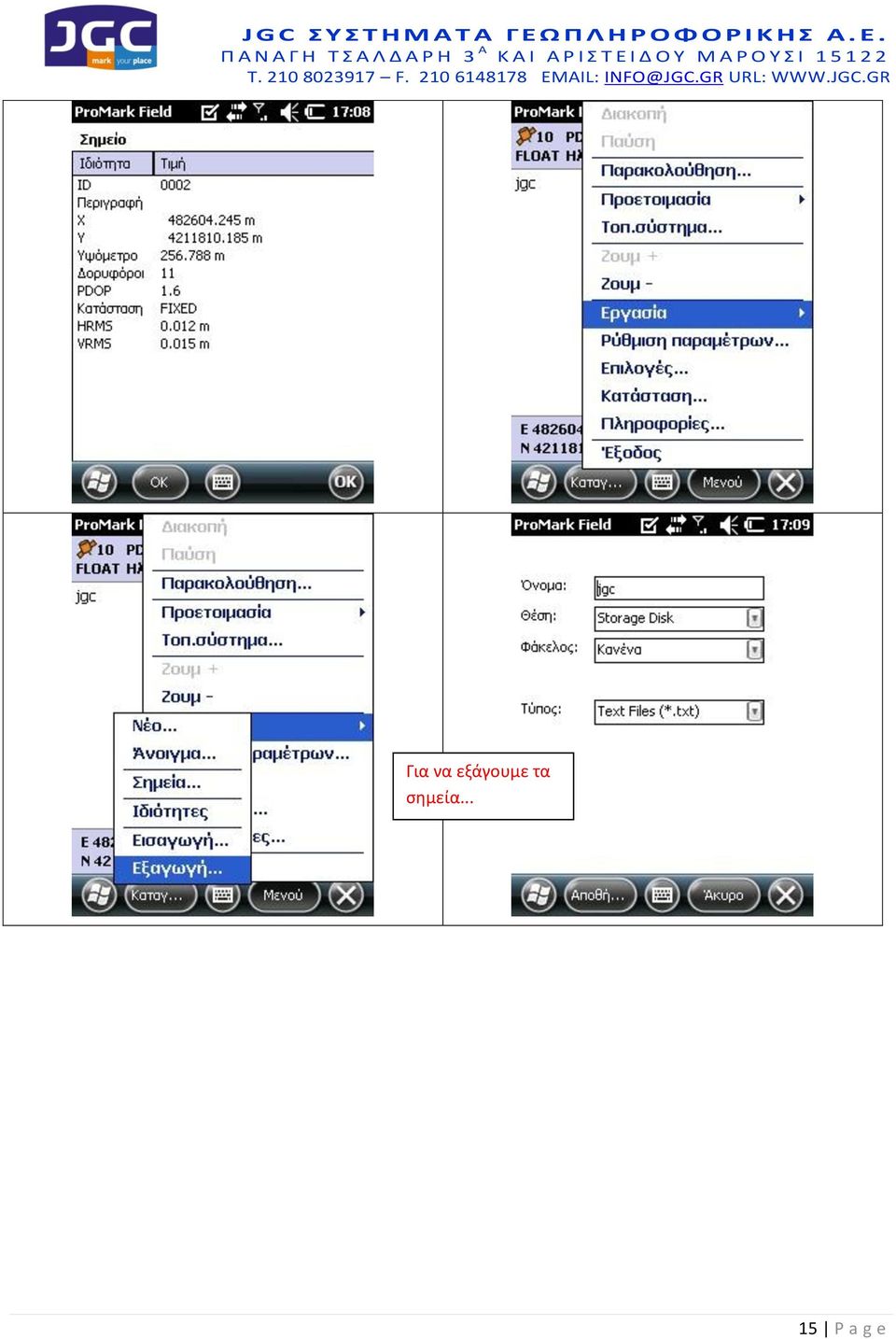

15 Για να εξάγουμε τα σημεία P a g e

16 16 P a g e

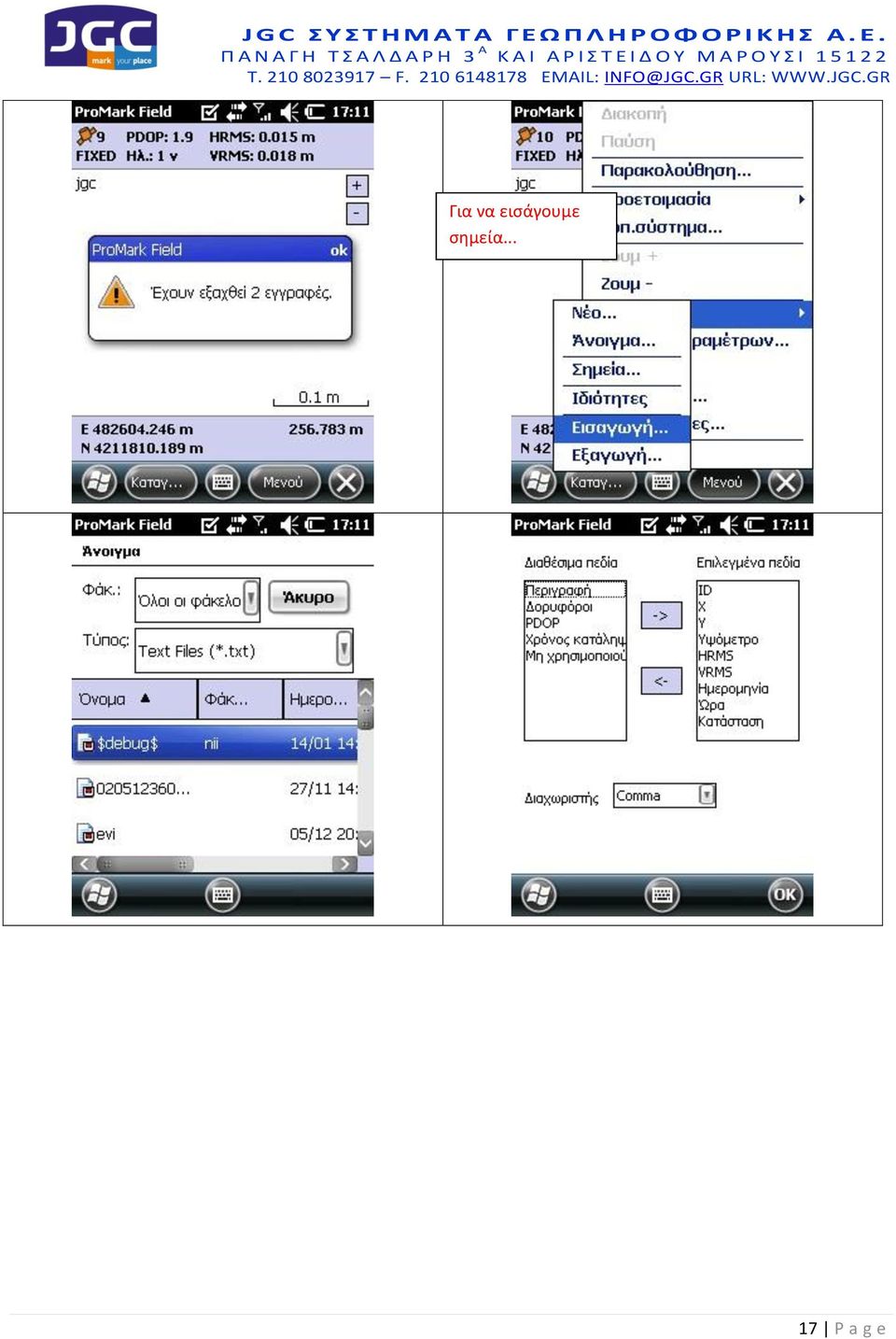

17 Για να εισάγουμε σημεία P a g e

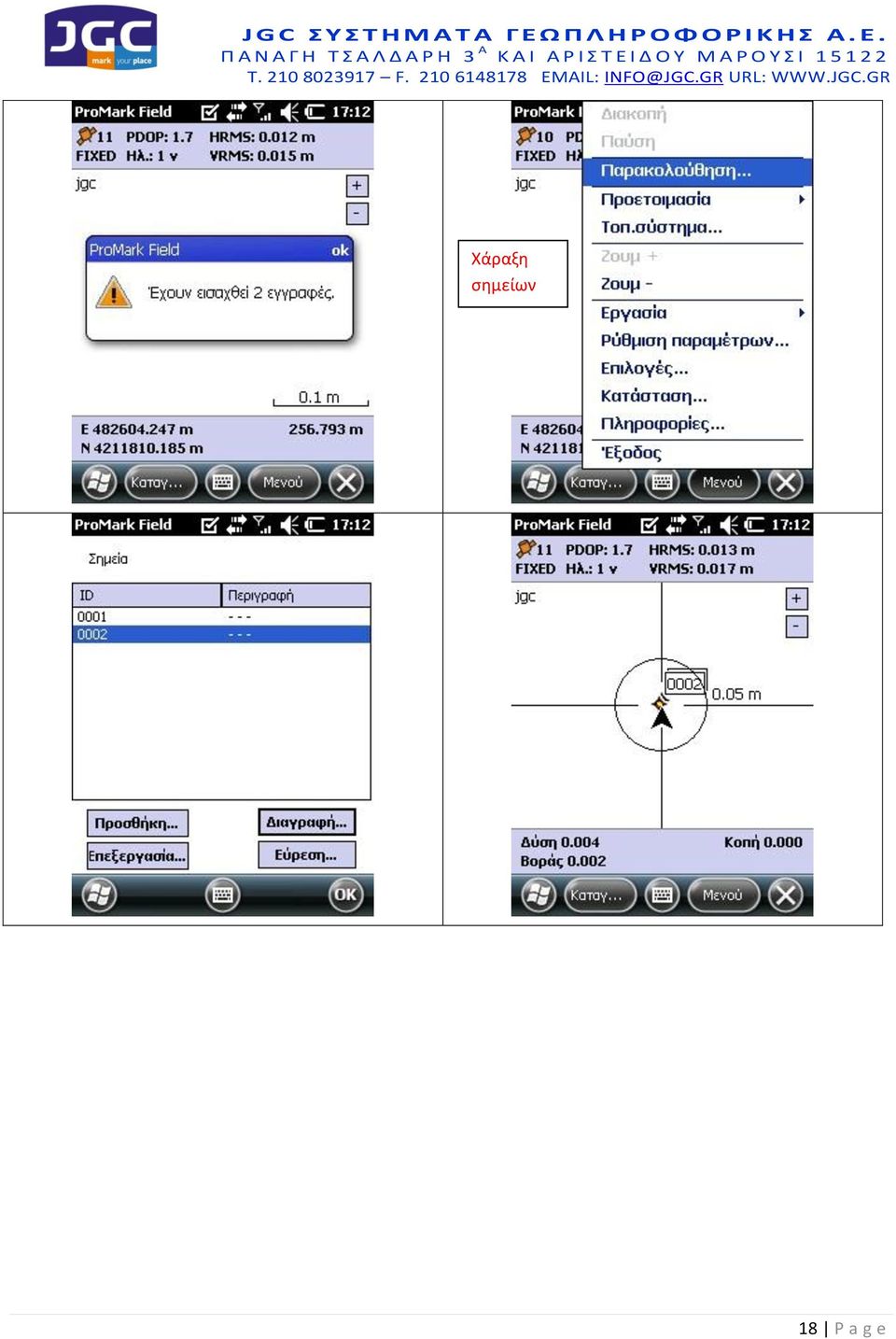

18 Χάραξη σημείων 18 P a g e

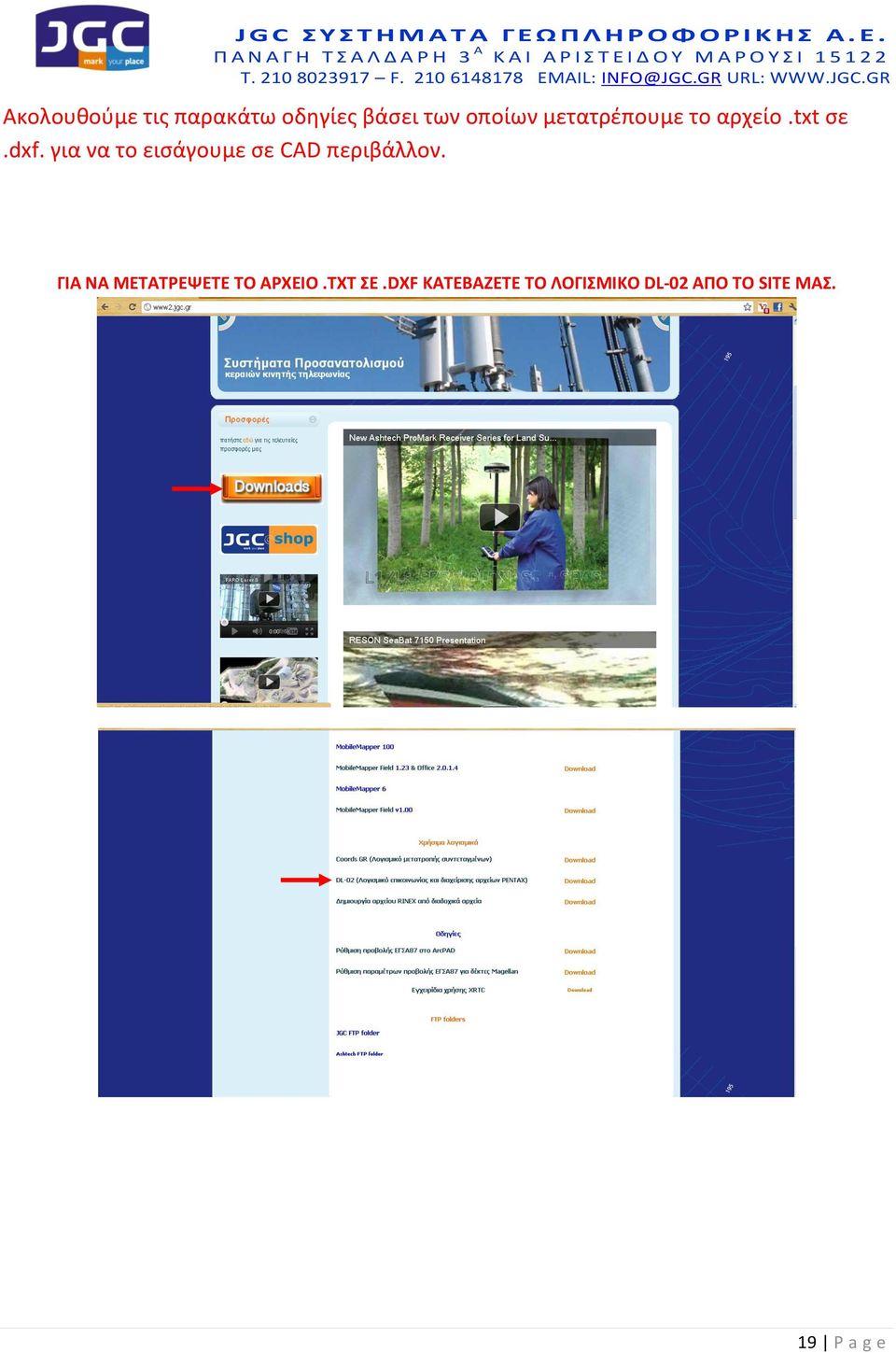

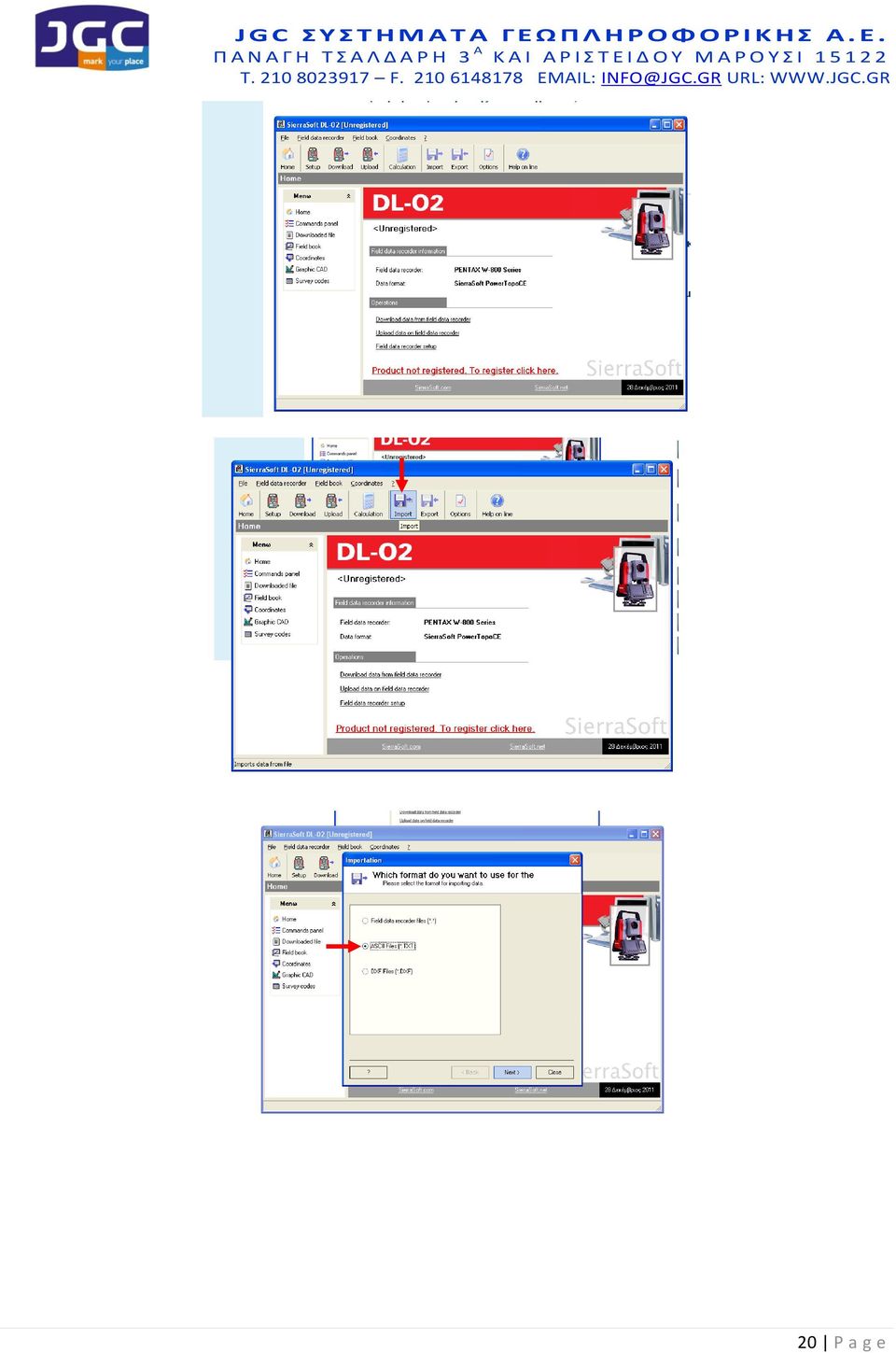

19 Ακολουθούμε τις παρακάτω οδηγίες βάσει των οποίων μετατρέπουμε το αρχείο.txt σε.dxf. για να το εισάγουμε σε CAD περιβάλλον. ΓΙΑ ΝΑ ΜΕΤΑΤΡΕΨΕΤΕ ΤΟ ΑΡΧΕΙΟ.ΤΧΤ ΣΕ.DXF ΚΑΤΕΒΑΖΕΤΕ TO ΛΟΓΙΣΜΙΚΟ DL-02 ΑΠΟ ΤΟ SITE ΜΑΣ. 19 P a g e

20 20 P a g e

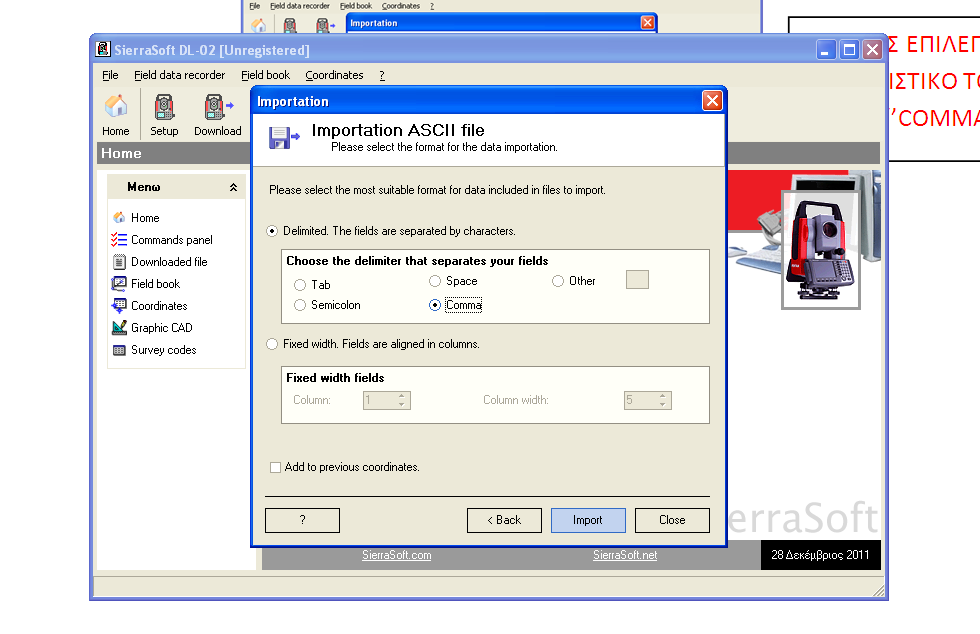

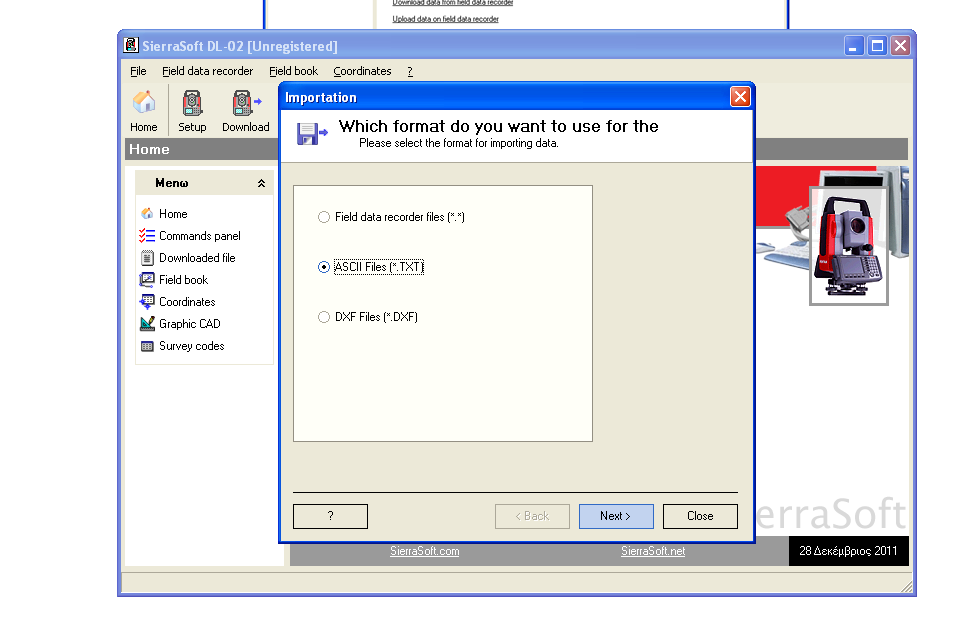

21 ΕΙΣΑΓΟΥΜΕ ΤΟ.ΤΧΤ ΠΟΥ ΔΗΜΙΟΥΡΓΗΣΑΜΕ ΑΠΟ ΤΟ ΛΟΓΙΣΜΙΚΟ PROMARK FIELD. KAI ΕΠΙΛΕΓΟΥΜΕ ΜΕ ΤΗ ΣΕΙΡΑ ΤΑ ΠΕΔΙΑ NAME, COORDINATE E, COORDINATE N KAI ELEVATION ΚΑΙ ΤΑ ΠΕΡΝΑΜΕ ΔΕΞΙΑ ΜΕ ΤΟ ΜΟΝΟ ΒΕΛΑΚΙ ΩΣΤΕ ΝΑ ΔΗΜΙΟΥΡΓΗΣΟΥΜΕ ΤΟ ΙΔΙΟ FORMAT TOY.txt ΠΟΥ ΠΑΡΗΓΑΓΕ ΤΟ ΛΟΓΙΣΜΙΚΟ PROMARK FIELD. ΕΠΙΛΕΓΟΥΜΕ ΣΑΝ ΔΙΑΧΩΡΙΣΤΙΚΟ TOY ΑΡΧΕΙΟΥ.txt ΤΟ COMMA KAI ΠΑΤΑΜΕ IMPORT. 21 P a g e

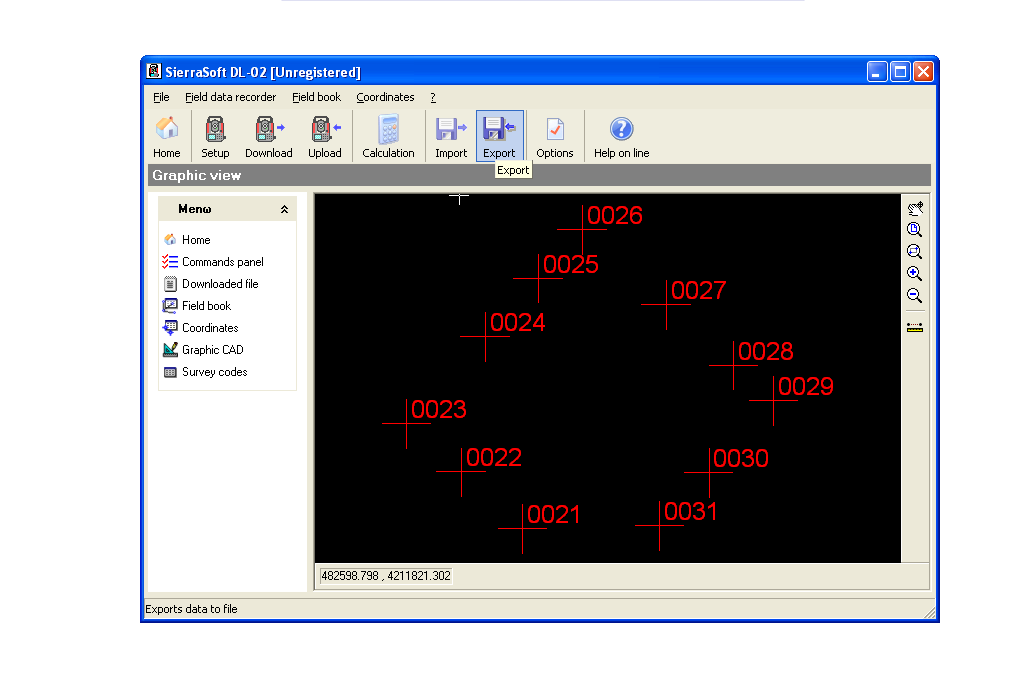

22 22 P a g e

23 23 P a g e

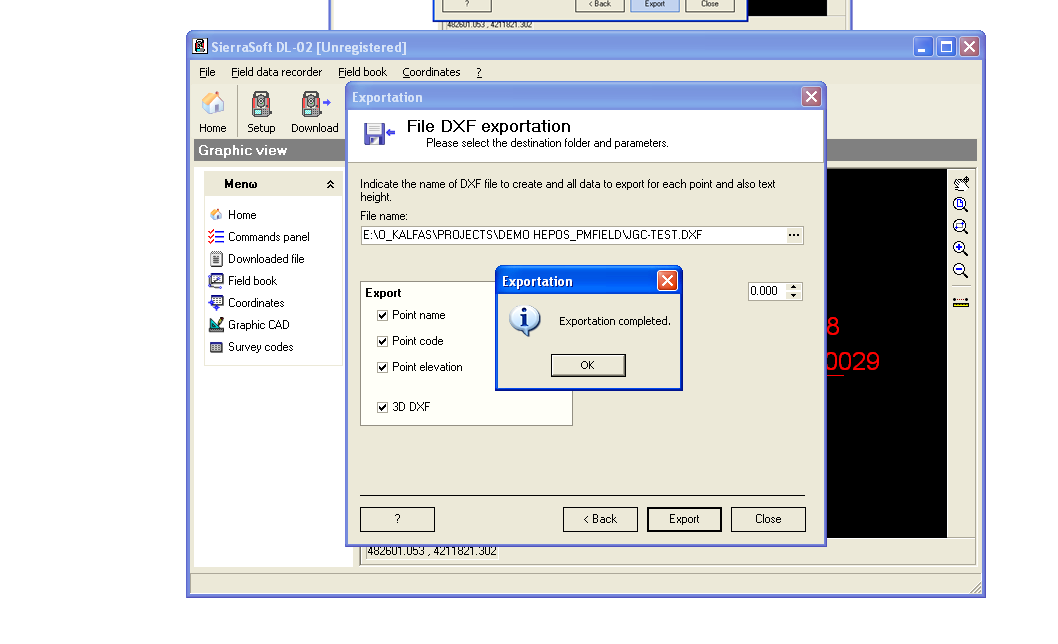

24 TO DXF ΑΡΧΕΙΟ ΔΗΜΙΟΥΡΓΗΘΗΚΕ! 24 P a g e
