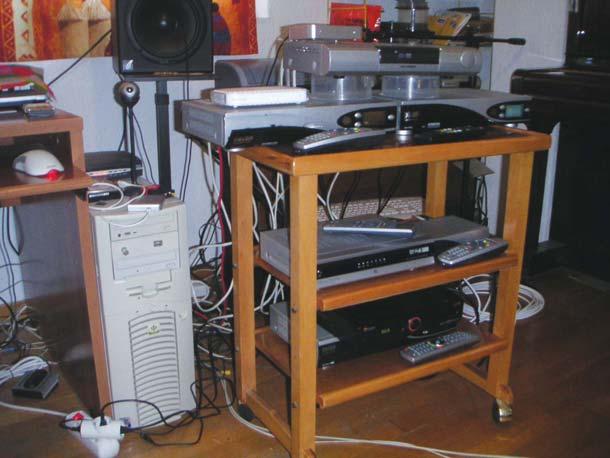

1 7 δέκτες Ethernet µοιράζονται 2 συνδροµητικές κάρτες! Dreambox, IPBOX, MVision, Kathrein, SkyStar Πρωτόκολλα NewCS, Mgcamd, Newcamd, CCcam Όλοι στο ίδιο πάρτι! Γράφει ο Παύλος Κερασίδης Card Sharing ή Συγκριτικό τεστ; Όχι, δεν θέλουµε να σας ξεγελάσουµε! Ο τίτλος είναι αληθινός και το θέµα µας είναι ο διαµοιρασµός 2 συνδροµητικών καρτών σε 7 δέκτες µε θύρα Ehternet. Για τη δοκιµή αυτή, συγκεντρώθηκαν οι Dreambox 500+, Dreambox 7020, Dreambox 7025, AB IP Box 250S PVR, Kathrein UFS 910, MVision SX-5 USB, SkyStar USB (για λήψη σε PC), µε σκοπό να µοιραστούν µία κάρτα Irdeto 2 version Zeta και µία Viaccess 2,5 (εικόνα 1). Όπως βλέπετε, στο «πάρτι» συµπεριλάβαµε όχι µόνο τους πρωτοπόρους δέκτες Dreambox, αλλά και δέκτες που έχουν καταλάβει υψηλή θέση στην αγορά και ακολουθούν αξιόλογη πορεία. Επίσης, καλέσαµε και τον MVision, το µοναδικό δέκτη της δοκιµής µε κλειστό λογισµικό, αλλά µε δυνατότητες δικτύωσης, όπως και τη SkyStar USB για να µας δώσει εικόνα στην οθόνη του υπολογιστή µας. Οπωσδήποτε το θέµα µας είναι το Card Sharing, όµως δεν µπορούµε να παραβλέψουµε αυτήν τη συνεύρεση καταπληκτικών µηχανηµάτων, µε τα οποία ξοδέψαµε αρκετές ώρες στο καθένα και να στερηθούµε την ευκαιρία να σχολιάσουµε τις δυνατότητές τους, την παρούσα δεδοµένη στιγµή. Γενικότερα, οφείλουµε να αναφέρουµε ότι το παρόν άρθρο δεν αποτελεί αναλυτικότατο οδηγό, γιατί µε την πληθώρα των εξαρτηµάτων και τον πρωτοκόλλων που χρησιµοποιούµε, θα έπρεπε να αφιερώσουµε ένα ολόκληρο τεύχος για βήµα-βήµα οδηγίες. Σκοπός µας είναι να καθοδηγήσουµε τον τολµηρό αναγνώστη, να του 100 ΟΡΥΦΟΡΙΚΑ νέα ΜΑΡΤΙΟΣ 2008

2 παραθέσουµε ποικίλες επιλογές και να σταθούµε στα πιο κρίσιµα και χρονοβόρα σηµεία, για τα οποία θυσιάσαµε πολλές ώρες εξαντλητικών δοκιµών. Ο Server και τα πρωτόκολλα Η επιλογή ήταν δύσκολη, αφού το ρόλο του Server θα µπορούσε να είχαν πάρει πολλά α- πό τα µοντέλα του συγκριτικού, αλλά και ο υπολογιστής. Στηριζόµενοι σε ένα δίκτυο µε δέκτες, αποκλείσαµε την επιλογή του PC (στην οποία έχουµε αναφερθεί εκτενώς σε άρθρα στο παρόν τεύχος), οπότε κατευθυνθήκαµε σε ένα µηχάνηµα µε δύο cardslots, για την ταυτόχρονη ανάγνωση και διαµοίραση των δύο καρτών. Την τιµή είχε ο DM7020, ως δέκτης σταθµός στην πορεία του card sharing και παιδί της εταιρείας που ξεκίνησε όλο αυτό το πανηγύρι, µε την έλευση του DM7000. Το επόµενο δίλληµα έρχεται στην επιλογή του πρωτόκολλου του Server. Η αυτονόητη επιλογή θα ήταν το πασίγνωστο NewCS, το οποίο όµως προβληµατίστηκε στη συνεργασία µε την κάρτα Irdeto 2, σε αντίθεση µε το CCcam, το οποίο µε ελάχιστες ρυθµίσεις, δεν είχε πρόβληµα να µοιράσει τις δύο κάρτες µας. Η χρήση όµως του CCcam ως server, απαιτεί και τη χρήση CCcam πρωτοκόλλου ως client, γεγονός που απέκλειε αυτόµατα τον MVision και τη SkyStar. Καλώς ή κακώς, το δίκτυό µας είναι αρκετά σύνθετο και το πιο ευρέως συµβατό πρωτόκολλο είναι το NewCS, το οποίο και πάλι κέρδισε τη θέση του πρωτοκόλλου του Server. Η επιλογή όµως αυτή, µας δίνει τη δυνατότητα να χρησιµοποιήσουµε διαφορετικά πρωτόκολλα-emulators στους πελάτες του δικτύου, παρουσιάζοντας πολλαπλές λύσεις. 1 Το υπερφορτωµένο µικτό µας δίκτυο! 2 Για τη σύνδεση όλων των δικτυακών συσκευών χρησιµοποιήθηκε Ehternet Switch µε 8 θύρες ίκτυο Cardsharing κάρτας Viaccess 2.5 και κάρτας Irdeto 2 version Zeta µε: DM 7020 DM 500+ AB IP Box 250S Dreambox 7025 Kathrein UFS 910 χρήση NewCS για λειτουργία Server και MGcamd για client στον εαυτό του χρήση MGcamd για client στον DM7020 χρήση Newcamd-Betad για client στον DM7020 χρήση CCcam για client στον DM7020 χρήση MGcamd για client στον DM7020 MVision SX-5 USB χρήση ενσωµατωµένου Generic πρωτόκολλου για client στον DM7020 Sky Star USB χρήση newcamd πρωτοκόλλου µέσω WinCSC plugin για client στον DM7020 Συνδεσµολογία / διευθυνσιοδότηση / λογισµικά Όπως αναφέρουµε στα θεωρητικά άρθρα του τεύχους, ο διαµοιρασµός των κλειδιών των καρτών γίνεται µέσω του δικτύου Ethernet. Έτσι λοιπόν, επισπεύσαµε τη χρήση ενός Ehternet Switch για τη δηµιουργία εσωτερικού δικτύου LAN, στο οποίο συνδέονται όλοι οι δέκτες, όπως και ο υπολογιστής (εικόνα 2). Το λογικό µας δίκτυο είναι το µε Subnet Mask , οπότε στους δέκτες µπορούµε να αντιστοιχίσουµε οποιαδήποτε διεύθυνση IP µεταξύ των Τη διεύθυνση θα την αντιστοιχίσουµε στο Router του δικτύου µας, ο οποίος παρέχει σύνδεση ADSL, που θα χρησιµοποιήσουµε για να κατεβάζουµε αυτόµατα τα emulators από το διαδίκτυο. Για τη διευκόλυνσή µας, θα ξεκινήσουµε να αντιστοιχίζουµε από τη διεύθυνση και πάνω. Η ρύθµιση των IP διευθύνσεων στους δέκτες γίνεται είτε αυτόµατα µέσω DHCP, είτε χειροκίνητα. Ο Router µας διέθετε DHCP server, αλλά επιλέξαµε τη χειροκίνητη ρύθ- µιση των διευθύνσεων για να µη µεταβάλλονται και έχουµε προβλήµατα στα αρχεία ρυθ- µίσεων των emulators. Για όσους αναρωτιούνται πώς τροφοδοτούµε το rack µε τους δέκτες µέσω ενός Universal LNB, το πραγµατοποιήσαµε µέσω των loopthrough και για καλή µας τύχη µε τη χρήση µόνο της µπάντας HH µπορούσαµε να έχουµε πληθώρα providers για να δοκιµάσουµε το δίκτυο. Την τροφοδοσία την έδινε ο DM7020 και στους άλλους δέκτες την απενεργοποιούσαµε (εικόνα 3) για να µην έχουµε προβλήµατα. Πέρα από τα λογισµικά που θα αναφέρουµε για τους δέκτες παρακάτω, στον υπολογιστή 3 Την τάση και τον τόνο για την µπάντα HH που µας εξασφάλιζε τους απαραίτητους providers, έστελνε ο DM7020. Στους άλλους δέκτες, απενεργοποιήσαµε τις εντολές. 4 Χρησιµοποιήσαµε τα δωρεάν προγράµµατα FileZilla και PSPad Editor. Στο πρόγραµµα FTP δηλώνουµε τον PSPad ως default editor. 5 Ρύθµιση IP διευθύνσεων στον DM

3 6 Αυτόµατο download και εγκατάσταση του MGcamd στον DM7020. χρειαστήκαµε δύο προγράµµατα επιπλέον, ένα για να κάνουµε FTP στους δέκτες και να αποκτάµε πρόσβαση στους φακέλους τους και έναν editor (αντί του απλού Notepad) για να επεξεργαζόµαστε τα αρχεία παραµετροποίησης των emulators. Στη δοκιµή µας, για FTP χρησιµοποιήσαµε το δωρεάν FileZilla και για επεξεργαστή τον επίσης δωρεάν PSPad editor. Στον FileZilla πρέπει να ορίσουµε τον PSPad ως default editor για να ανοίγει τα αρχεία που επιθυµούµε (εικόνα 4). DM Server Ο DM7020 θα µπορούσε να χαρακτηριστεί ο βασιλιάς των δεκτών Linux µε την πληθωρικότατη υποστήριξη στο διαδίκτυο. ιαθέτει λειτουργία PVR για εγγραφές σε εσωτερικό δίσκο, αλλά στερείται υποστήριξης HDTV ή δύο tuner που διαθέτουν άλλοι δέκτες της κατηγορίας. Ωστόσο, αυτά που κάνει τα κάνει τέλεια και υπόσχεται στον κάτοχό του ότι οποιαδήποτε περίεργη ε- φαρµογή γεννηθεί στο χώρο των δικτυακών δεκτών, θα είναι ο πρώτος που θα την απολαύσει! Βέβαια, για όλα υπάρχει το αντίστοιχο αντίτιµο και εδώ συναντάµε το αρνητικό του καταπληκτικού αυτού δέκτη. 7 Χειροκίνητη εγκατάσταση του NewCS RC9, αφού οι τελευταίες εκδόσεις του CardServer δεν συνεργάστηκαν σωστά µε την Irdeto Zeta κάρτα µας. 8 Ρύθµιση του NewCS ως CardServer του δικτύου µας. Το MGCamd διαβάζει τα κλειδιά για να έχει εικόνα και ο DM7020 είναι client του εαυτού του. 9 Εάν το I (από το Irdeto) είναι πράσινο, τότε ο δέκτης λαµβάνει κλειδιά. Υπάρχει η περίπτωση ο δέκτης να λαµβάνει κλειδιά, αλλά να µην έχει εικόνα. Τότε χρειάζονται επιπλέον παράµετροι στο newcs.xml. Ο δέκτης, στην εφαρµογή µας θα χρησιµοποιήσει το NewCS ως Server και το MGcamd για client. Εάν παραξενευτήκατε λίγο, το MGcamd χρειάζεται στο δέκτη για να διαβάζει τα κλειδιά που µοιράζει το NewCS για να έχει εικόνα των συνδροµητικών καναλιών ο ί- διος ο δέκτης. Στις ρυθµίσεις, παρακάτω, θα γίνει περισσότερο κατανοητό αυτό το σηµείο. Για το image του DM7020 επιλέξαµε το τελευταίο λογισµικό της PLi (τη στιγµή που γράφονται αυτές οι γραµµές), το PLi-Lolite, κυρίως για το διαχωρισµό που διαθέτει στη ρύθ- µιση των plugin για Server και Client, αλλά και για τη σταθερότητά του και τις πληθωρικές του δυνατότητες. Η αλλαγή του image του δέκτη έγινε µε το DreamUP µέσω της σειριακής θύρας του δέκτη. Μετά τις αρχικές ρυθµίσεις του PLi, πηγαίνουµε στο MENU-Setup-System Settings- Network, απενεργοποιούµε την επιλογή DHCP και ρυθµίζουµε την IP διεύθυνση , όπως και τη διεύθυνση του Gateway, δηλαδή του Router µας (εικόνα 5). Έπειτα, πατώντας το µπλε κουµπί ανοίγουµε το Setup tool PLi, όπου επιλέγουµε Sofware Management. Αφού κατεβάσουµε το τελευταίο µενού (Download latest menu) από την επιλογή Downloads, συνδεόµαστε στη database του Pli, όπου µπορούµε να κατεβάσου- µε και να εγκαταστήσουµε αυτόµατα, αναρίθµητα plugins. Για την περίπτωσή µας θα χρειαστούµε από την επιλογή SoftCams/Cardservers, το MGcamd και MGcamd config (εικόνα 6). Από την καρτέλα αυτή, θα κατεβάζαµε και το NewCS, όµως η τελευταία έκδοση του CardServer δεν ήθελε να συνεργαστεί µε την κάρτα Irdeto 2 που διαθέταµε. Το πρόβλη- µα ήταν πολύ σύνθετο, αφού δεν είχε να κάνει µε τις ρυθµίσεις του αρχείου του NewCS. Η λύση ήρθε µε τη χρήση µιας πολύ παλιότερης έκδοσης του προγράµµατος, την v1.16 RC9. Φυσικά, µπορεί να συνεργάζονταν και άλλες εκδόσεις, όµως σίγουρα οι τελευταίες είχαν κάποιο πρόβληµα. υστυχώς όµως, τόσο παλιές εκδόσεις δεν υπάρχουν στους Server ούτε της Pli, αλλά ούτε του Gemini Project που δοκιµάσαµε για να απλουστεύσουµε τη διαδικασία. Έτσι, περάσαµε το plugin χειροκίνητα. Το δύσκολο κοµµάτι ήταν να βρούµε το αρχείο εγκατάστασης για τόσο παλιά έκδοση του NewCS για το PLi, κάτι που τελικά καταφέραµε µέσα από το site υποστήριξης του PLi. Έπειτα µεταφέραµε µε FTP το αρχείο newcs_rc9.tar.gz στο φάκελο /tmp και µε µπλε κουµπί-software management-manual Install πραγµατοποιούµε την εγκατάσταση του αρχείου (εικόνα 7). Προτού όµως µπλέξετε σε αυτήν τη διαδικασία, προτείνουµε να κατεβάσετε την τρέχουσα έκδοση του NewCS και να τη δοκιµάσετε µε την κάρτα σας, αφού είναι πολύ πιθανό να συνεργαστεί. Αφού 102 ΟΡΥΦΟΡΙΚΑ νέα ΜΑΡΤΙΟΣ 2008

4 10 Επεξεργασία του αρχείου newcs.xml, το οποίο συµβουλεύεται ο Server NewCS για τη λειτουργία του Ρύθµιση IP διευθύνσεων στον DM500+. Αυτόµατο download του emulator και του αρχείου παραµετροποίησής του. 13 Το αρχείο newcamd.list συµβουλεύεται το MGCamd, για τις συνδέσεις που θα πραγµατοποιήσει. εγκαταστήσουµε τα δύο emulators, πατάµε το µπλε κουµπί και προχωράµε στο SoftCam Setup. Το µενού αυτό ξεχωρίζει ιδιαίτερα στο PLi, αφού ξεχωρίζει τις επιλογές του CardServer και του Softcam. Όπως βλέπετε στην εικόνα 8, επιλέγουµε για cardserver το NewCS και για Softcam το MGcamd που θα διαβάζει τα κλειδιά που µοιράζει το NewCS για να έχει εικόνα ο ίδιος ο δέκτης, µετατρέποντας σε πελάτη του, τον ίδιο τον εαυτό του. Αφού πατήσετε το πράσινο κουµπί για αποθήκευση και επανεκκίνηση των emulators, θα πρέπει να έχετε εικόνα τουλάχιστον της κάρτας Viaccess χωρίς κα- µιά περαιτέρω ρύθµιση. Εάν δεν ανοίγει κανένα κανάλι της κάρτας Irdeto 2, τότε ελέγξτε εάν λαµβάνει κλειδιά ο δέκτης από τις κάρτες (εικόνα 9). Εάν λαµβάνει κλειδιά ο δέκτης, αλλά δεν έχετε εικόνα, τότε είναι λάθος οι παράµετροι irdeto-camkey και irdetocamkey-data στο αρχείο newcs.xml, το οποίο θα επεξεργαστούµε παρακάτω. Με λίγο ψάξιµο στο διαδίκτυο, µπορείτε να βρείτε τις παραµέτρους αυτές και να δοκιµάσετε εάν ταιριάζουν στην έκδοση της κάρτας σας. Εάν τώρα υπάρχει κάποιο άλλο πρόβληµα, δοκιµάστε κάποια άλλη έκδοση του NewCS και εάν το πρόβληµα επιµένει καλό κουράγιο! Εάν όµως δεν έχετε εικόνα στο δέκτη σας στο σηµείο αυτό, τότε είναι α- νούσιο να προχωρήσετε παρακάτω. Πλέον έχει έρθει η στιγµή να ρυθµίσουµε τους πελάτες στο NewCS. Ανοίγουµε το πρόγραµµα FTP και βάζουµε στα πεδία για τη σύνδεση: host= , username=root, password=dreambox, port=21. Έτσι αποκτάµε πρόσβαση στα αρχεία του δέκτη και ακολουθούµε το path /var/tuxbox, όπου βρίσκουµε το αρχείο newcs.xml και για το επεξεργαστούµε, κάνουµε δεξί κλικ και edit (εικόνα 10). Εντοπίζουµε τις πρώτες γραµµές που βλέπουµε παρακάτω και προσθέτουµε τις υπόλοιπες που αφορούν τους χρήστες: <user> <!--Για τον DM7020. Οι γραµµές αυτές υπάρχουν ήδη --> <name>local</name> <password>local</password> <au>on</au> <user> <!--Για τον πρώτο χρήστη --> <name>doriforika</name> <password>nea</password> <au>on</au> </user> <user> <!--Για το δεύτερο χρήστη --> <name>doriforika1</name> <password>nea1</password> <au>on</au> </user> <user> <!--Για τον τρίτο χρήστη --> <name> doriforika2</name> <password> nea2</password> <au>on</au> </user> και ούτω καθ εξής για τους υπόλοιπους δέκτες. Επίσης, σηµειώνουµε τις προρυθµισµένες πόρτες (οι γραµµές αυτές υπάρχουν ήδη στο αρχείο newcs.xml), που αντιστοιχούν σε κάθε αναγνώστη κάρτας και είναι: <device> <!--Στην κάτω slot αντιστοιχεί η θύρα > <name>lower</name> <!-- και µετά από κάποιες γραµµές --> <newcamd_port>10001</newcamd_port> <device> <!--Στην πάνω slot αντιστοιχεί η θύρα > 104 ΟΡΥΦΟΡΙΚΑ νέα ΜΑΡΤΙΟΣ 2008

5 <name>upper</name> <!-- και µετά από κάποιες γραµµές --> <newcamd_port>10000</newcamd_port> Σώζουµε το αρχείο και το ανεβάζουµε στο δέκτη, όπως µας ζητάει το πρόγραµµα FTP. Ο 7020 όπως αναφέραµε, παίρνει τα κλειδιά από τον εαυτό του. Γι αυτό στο αρχείο newcs.xml βλέπουµε το default χρήστη µε username=local και password=local και α- ντίστοιχα στο αρχείο newcamd.list στο path /var/keys τις γραµµές: CWS = local local CWS = local local Αυτές τις παραµέτρους διαβάζει το MGCamd για να γνωρίζει πού θα συνδεθεί - και στην προκειµένη περίπτωση συνδέεται στον εαυτό του Dreambox 500+ Το best seller της Dream Multi - media αναβαθµίστηκε και πλέον συνοδεύεται από το «+». Η διαφορά του δέκτη µε τον προκάτοχό του, είναι ό- τι το chip του δεν µπορεί να αντιγραφεί για την παραγωγή κλώνων. Επίσης προστέθηκε και θύρα modem, χωρίς ωστόσο κάποιο ιδιαίτερο ενδιαφέρον. Ο δέκτης είναι ο κορυφαίος πελάτης, αφού ουσιαστικά είναι φτιαγµένος γι αυτήν τη δουλειά. Ανήκοντας στην οικογένεια της Dreambox χαίρει τεράστιας υποστήριξης, ω- στόσο η υψηλή του τιµή ανάλογα µε τις παροχές του, µπορεί να προβληµατίσει Στο δέκτη φορτώσαµε το τελευταίο λογισµικό του Gemini Project και θα χρησιµοποιήσουµε το MGcamd για να µην προβληµατιστούµε καθόλου! Έτσι λοιπόν, µέσω του DreamUP α- νεβάσαµε στο δέκτη το image gemini_4.20 µε κατάληξη πλέον.nfi σε αντίθεση µε.img που ήταν παλαιότερα. Και δυστυχώς, δεν είναι µόνο η κατάληξη που άλλαξε, αλλά και το µέγεθος του αρχείου, µε συνέπεια τη µεγάλη αύξηση του χρόνου φόρτωσης του λογισµικού. Μετά τις αρχικές µετρήσεις, πηγαίνουµε MENU-Setup-Expert Setup-Communication Setup, όπου απενεργοποιούµε τη λειτουργία DHCP και ορίζουµε τη διεύθυνση του δέκτη , όπως και τις υπόλοιπες διευθύνσεις, όπως στην εικόνα 11. Έπειτα, µε το µπλε κουµπί µπαίνουµε στην Blue Panel του Gemini, προχωράµε στις επιλογές addonsdownload (Gemini-Server) και από τη λίστα Cam επιλέγουµε το MgCamd (εικόνα 12), ό- πως και από το MgCamd-Config για τη λίστα Cams-Configs. Μετά κάνουµε FTP στο δέκτη (µε username=root και password=dreambox) και εντοπίζουµε το αρχείο newcamd.list στο path /var/keys (εικόνα 13). Κάνουµε δεξί κλικ και επιλέγουµε να το ε- πεξεργαστούµε. Στο αρχείο προσθέτουµε τις γραµµές: CWS = doriforika1 nea lan newcs CWS = doriforika1 nea lan newcs Σώζουµε το αρχείο και το ανεβάζουµε στο δέκτη, όταν ρωτηθούµε ανάλογα από το πρόγραµµα FTP. Πίσω στο δέκτη τώρα, πατάµε το µπλε κουµπί, επιλέγουµε το MgCamd για Softcam και µε το πράσινο πλήκτρο σώζουµε τις επιλογές µας και εκκινούµε το emulator (εικόνα 14). Σε ελάχιστα δευτερόλεπτα έχουµε εικόνα στην οθόνη µας. Ο συγκεκριµένος συνδυασµός λογισµικών και hardware που χρησιµοποιήσαµε για τη ρύθµιση αυτού του πελάτη, θα µπορούσαµε να πούµε ότι αποτελεί τον πιο «κλασικό» τρόπο σύνθεσης ενός client. 106 ΟΡΥΦΟΡΙΚΑ νέα ΜΑΡΤΙΟΣ 2008

6 AB IP Box 250S PVR 14 Εκκίνηση του MGCamd. 15 Ο παλαιότερος βασιλιάς των λογισµικών client, Newcamd. Μην µπερδευτείτε όµως µε το πρωτόκολλο newcamd, που χρησιµοποιούν όλα τα προγράµµατα client στο άρθρο µας. Ο IP Box είναι ένας από τους αγαπη- µένους µας δέκτες, αφού µε χαµηλή τι- µή συνδυάζει δικτυακές δυνατότητες και εγγραφές PVR σε εσωτερικό δίσκο. Ο δέκτης τυγχάνει µεγάλης υποστήριξης στο διαδίκτυο, που εκτοξεύουν τις εφαρµογές του. Σίγουρα, οι δυνατότητές του είναι µετρηµένες, δεν διαθέτει CI παρά µόνο ένα cardreader, όµως είναι ένας ευέλικτος-φιλικός δέκτης Linux, που δουλεύει πολύ σωστά σε αυτά που παρέχει. Αρχικά, το image που σχεδιάζαµε να περάσουµε στο δέκτη ήταν της Highland ή της Fantacy Team, που βασίζονται στο επίσηµο λογισµικό, ώστε να µην αλλοιωθεί η ταυτότητα του δέκτη µε Enigma λογισµικό. Το παλέψαµε µέσα µας το προσπαθήσαµε αλλά δεν γινόταν να µην επιλέξουµε το Gemini Project, το οποίο υπερέχει απίστευτα, µεταµορφώνοντας το δέκτη σε καταπληκτικό µηχάνηµα, σε σχέση µε τα λογισµικά που αναφέραµε προηγουµένως. Έτσι λοιπόν, περάσαµε το λογισµικό serial_all_250_gemini- 410.img µέσω του Flash Tools και της σειριακής θύρας του υπολογιστή. Να σηµειώσουµε σε αυτό το σηµείο, ότι το πέρασµα από ένα image βασισµένο στο επίσηµο λογισµικό σε ένα Enigma είναι πολύ απλό, σε αντίθεση µε το αντίστροφο που µπορεί να µας προβληµατίσει. Για την επιστροφή σε image όπως Highland ή Fantacy, πρέπει να ανεβάσουµε το αρχείο serial_uboot.img (µε τεράστια προσοχή µη διακοπεί η εργασία) και έπειτα τα αρχεία τύπου serial_all_noboot.img. Μετά τις αρχικές ρυθµίσεις του GP, ρυθ- µίζουµε τις διευθύνσεις IP όπως κάναµε προηγουµένως στον DM-500+, αφού πρόκειται για το ίδιο image ουσιαστικά. Για να διαφοροποιήσουµε την εφαρµογή, θα χρησιµοποιήσουµε για client emulator το Newcamd-Betad, που προτού έρθει το MGcamd µεσουρανούσε. Έτσι λοιπόν, από το Blue Panel του GP (µπλε κουµπί-addons-download (Gemini-Server)) κατεβάζουµε και εγκαθιστούµε τα Newcamd v6.10b Complete (εικόνα 15) και NewCamd-BetaD-Config 6.x (µην µπερδευτείτε όµως µε το πρωτόκολλο newcamd που χρησιµοποιούν όλα τα προγράµµατα client στο άρθρο µας). Μετά, µε FTP αποκτάµε πρόσβαση στα αρχεία του δέκτη, µε username=root και password=ipbox και προχωράµε στο path /var/tuxbox/config/newcamd/ όπου εντοπίζουµε το αρχείο newcamd.conf και µε δεξί κλικ επιλέγουµε edit. Χαµηλά στο αρχείο εντοπίζουµε τις γραµµές CWS και προσθέτουµε τις παρακάτω, όπως φαίνεται στην εικόνα 16: CWS = doriforika2 nea CWS = doriforika2 nea Προσθήκη των γραµµών, που θα καθοδηγήσουν το Newcamd στη σύνδεση µε το Server µας. Σώζουµε το αρχείο και το ανεβάζουµε στο δέκτη. Επιστρέφοντας στο δέκτη, επιλέγουµε µέσω της Blue Panel (µπαίνουµε το µπλε κουµπί) το αρχείο Newcamd-Betad 6.10b. Έπειτα, πατάµε το πράσινο για να σώσουµε και να επανεκκινήσουµε το emu και σύντοµα έ- χουµε εικόνα στο δέκτη µας. Dreambox Ρύθµιση IP διευθύνσεων στον DM7025. Οπωσδήποτε, ένας εξαιρετικός δέκτης µε ισχυρότατο hardware Ο DM7025 διαθέτει δύο αποσπώµενα tuner, που µπορούν να είναι είτε DVB-S είτε DVB-T και φυσικά µπορεί να πραγµατοποιήσει δύο ταυτόχρονες ανεξάρτητες λήψεις και εγγραφές. Είναι ο µοναδικός δέκτης της δοκιµής που τρέχει Enigma 2 κάτω από τον ισχυρό ATI Xilleon στα 300MHz µε µνήµη RAM 128MB, υπερέχοντας 108 ΟΡΥΦΟΡΙΚΑ νέα ΜΑΡΤΙΟΣ 2008

7 σε δυνατότητες από τους υπόλοιπους. Ο τελευταίος δέκτης της Dream Multimedia, υποστηρίζεται πλέον ισχυρά στο διαδίκτυο, όπου βρίσκουµε τα πάντα γι αυτόν. υστυχώς όµως, δεν µπορούµε να είµαστε τόσο ζεστοί και µε το κόστος του δέκτη, το οποίο είναι αρκετά υψηλό, όπως όλα τα µηχανήµατα της κορυφαίας Dream Multimedia. 18 Ενεργοποίηση του CCcam. 19 Για τις ρυθµίσεις IP στον Kathrein, χρειάζεστε σύνδεση HDMI. Εάν δεν έχετε, υπάρχει κι άλλη λύση Για την αναβάθµιση του δέκτη επιλέξαµε το PLi Lolite, που παρέχει τα πάντα στον DM7025. Με το DreamUP περνάµε σειριακά στο δέκτη το image και µετά τις αρχικές ρυθµίσεις οδηγούµαστε στο Menu-Setup-System-Network-Device Setup, όπου απενεργοποιούµε το DHCP και αντιστοιχίζουµε την IP στο δέκτη, χωρίς βέβαια να ξεχάσουµε τις υπόλοιπες ρυθµίσεις IP (εικόνα 17). Για να κατεβάσουµε τα plugins από το server της PLi, δεν χρησιµοποιούµε το µπλε κουµπί όπως έχουµε συνηθίσει (το µπλε κουµπί δουλεύει στο image του Gemini Project), αλλά πάµε Menu- Plugins, πατάµε το πράσινο πλήκτρο και ανοίγει η υπερπλήρης database του PLi. Για αλλαγή, στο δέκτη αυτόν θα χρησιµοποιήσουµε ως client emulator το CCcam, ένα SoftCam µε τις πολύπλευρες δυνατότητες. Με FTP αποκτάµε πρόσβαση στα αρχεία του δέκτη (username=root, password= dreambox). Στο path /var/etc βρίσκουµε το αρχείο CCcam.cfg και µε δεξί κλικ επιλέγουµε να το επεξεργαστούµε. Το CCcam µπορεί να παίξει το ρόλο του Server, µε πολλές δυνατότητες παραµετροποίησης, όπως και το ρόλο του client σε Server µε CCcam ή µε Newcamd, όπως το NewCS. Στο αρχείο παραµετροποίησης ανατρέχουµε στις γραµµές που ξεκινάνε από το γράµµα «N» και προσθέτουµε τις παρακάτω: N: doriforika3 nea N: doriforika3 nea Σώζουµε το αρχείο και το ανεβάζουµε όταν µας ζητηθεί από το πρόγραµµα FTP. Έπειτα, επιστρέφουµε στο δέκτη, επιλέγουµε Menu-Setup-SoftCam/CI-Softcam Setup, ό- που επιλέγουµε το CCcam (εικόνα 18). Πατάµε το πράσινο πλήκτρο και πολύ σύντοµα τα κρυπτογραφηµένα κανάλια θα ξεκλειδώσουν. Kathrein UFS Σε αντίθεση µε τα δεδοµένα σηµεία που συναντάµε τα αρχεία του MGCamd, στον Kathrein βρίσκουµε το mg_cfg στο /data/keys/, όπου και δηµιουργούµε το αρχείο newcamd.list, που θα συµβουλευτεί ο emulator. 21 Από το πολύ εύχρηστο Web Interface του AAF, εκκινούµε το MGCamd στον Kathrein. Ο πρώτος Linux δέκτης µε υ- ποστήριξη HDTV ήρθε από την Kathrein σε ένα µοντέλο που ήδη διαγράφει πολύ καλή πορεία. Στα πλεονεκτή- µατα του δέκτη συγκαταλέγονται και οι θύρες USB που διαθέτει, που µέχρι στιγ- µής χρησιµεύουν για την αναβάθµισή του, αλλά πρόκειται να αξιοποιηθούν και για εγγραφές PVR σε µελλοντική αναβάθµιση. Σίγουρα, στο διαδίκτυο δεν γίνεται πανικός από υποστήριξη, ειδικά από αγγλόφωνα site, χωρίς αυτό όµως να σηµαίνει ότι δεν µπορούµε να βρούµε ποικίλα και ενδιαφέροντα λογισµικά. Με χαρά όµως βλέπουµε ότι ο οικονοµικός για τις δυνατότητές του UFS, έχει µπει στην παρέα των σηµαντικών Linuxάτων δεκτών και ελπίζουµε να βελτιωθεί κι άλλο και να ανέβει ακόµα υψηλότερα. Για να απελευθερώσουµε τις δυνατότητες του δέκτη, χρησιµοποιήσαµε το πολύ καλό λογισµικό AAF-1.3 Full R1.04. Την αναβάθµισή του την πραγµατοποιήσαµε από την µπροστινή θύρα USB, µέσω USB Stick. Μετά την ολοκλήρωση της διαδικασίας, µε το πλήκτρο MENU και µετά το κόκκινο πλήκτρο FAV µπαίνεις στο ενδιαφέρον µενού του AAF, όπου παρέχει σύνδεση µε το Server της οµάδας για κατέβασµα και αυτόµατη ε- γκατάσταση πληθώρας plug-ins. Το µενού όµως αυτό εµφανίζεται µόνο από τη σύνδεση HDMI και δυστυχώς όλες οι οθόνες HD του περιοδικού ήταν απασχοληµένες σε 110 ΟΡΥΦΟΡΙΚΑ νέα ΜΑΡΤΙΟΣ 2008

8 22 Ρύθµιση IP διευθύνσεων στον MVision SX-5. άλλες δοκιµές. Μέσω όµως «ακροβατικών», η ρύθµιση της IP µπορεί να γίνει από την οθόνη στην πρόσοψη του δέκτη (εικόνα 19)! Έτσι λοιπόν, ρυθµίσαµε µέσω του Menuπλήκτρο FAV-Netzwerk Konfigu - Setze IP τη διεύθυνση ( ). Μετά πληκτρολογήσαµε στον Web Browser τη διεύθυνση του δέκτη και συνεχίσαµε α- πό το πολύ εύχρηστο Web Interface. Σίγουρα αυτή η οδός δεν θα χρειαστεί στο χρήστη του UFS, αφού οπωσδήποτε θα διαθέτει HD TV για να έχει προµηθευτεί το δέκτη αυτό, αλλά τα αναφέρουµε για να δείξουµε τις πολλαπλές επιλογές που παρέχει ο δέκτης. Το λογισµικό AAF είναι εξοπλισµένο µε το MGcamd που θα χρησιµοποιήσουµε, οπότε δεν χρειάζεται να κατεβάσουµε κάποιο επιπλέον από το Internet. Με FTP (username=root, password=kathrein) αποκτάµε πρόσβαση στα αρχεία του δέκτη και οδηγούµαστε στο αρχείο mg_cfg που εντοπίζουµε στο path /data/keys/. Κάνουµε δεξί κλικ για επεξεργασία και βρίσκουµε τις γραµµές: # network mode, use summ for several clients # 00 no network (default) # 01 newcamd netclient # 02 radegast netclient # 04 camd3 netclient # 08 gbox netclient G: { 00 } 23 Ρύθµιση του πρωτοκόλλου στον MVision. Αλλάζουµε την τελευταία γραµµή µε G: { 01 } για συµµετοχή του δέκτη σε newcamd δίκτυο. Το σώζουµε και το ανεβάζουµε πίσω στο δέκτη. Έπειτα φτιάχνουµε µε τον editor (όπως τον PSPad που χρησιµοποιούµε στο άρθρο αυτό) ένα νέο, κενό αρχείο και γράφουµε τις γραµµές: CWS = doriforika4 nea CWS = doriforika4 nea Το αρχείο αυτό το σώζουµε ως newcamd.list και το βάζουµε στον ίδιο φάκελο /data/keys/ µε το mg_cfg (εικόνα 20). Έπειτα, από το WebIF µπαίνουµε στο δέκτη (βάζουµε την IP του στο πεδίο της διεύθυνσης του Web browser) και στο EMU Control, πατάµε STOP Emu και MGCamd Start (εικόνα 21). Μετά από ένα restart, έχουµε εικόνα! Ρύθµιση των στοιχείων του client στον MVision. Επιλέγουµε Add για την προσθήκη Server στη Skystar USB. MVision SX-5 USB Με διαφορά, ο πιο όµορφος δέκτης της δοκιµής, τόσο σε εξωτερική εµφάνιση όσο και στα µενού του. Πέρα όµως από την αισθητική, ο δέκτης υπερτερεί και στην ευχρηστία, αφού ρυθµίστηκε ευκολότερα από όλους στο δίκτυο CardSharing. Συνεχίζοντας τις θετικές κριτικές, ο δέκτης διαθέτει δυνατότητες PVR σε εξωτερικό δίσκο USB ή memory stick. Στον αντίλογο όµως, ο δέκτης είναι ο µοναδικός της δοκιµής µε κλειστό λογισµικό, που δεν δέχεται την πληθώρα των plug-ins που απολαµβάνουν οι Linux δέκτες και είναι πολύ πιθανό να µη µπορεί να συµµετέχει σε ενδιαφέρουσες εφαρµογές. Το επίσηµο λογισµικό του δέκτη δεν υποστηρίζει συµµετοχή σε δίκτυα newcamd. Έτσι, αλλάξαµε το λογισµικό του µε το MV-S ups µέσω της θύρας USB, µέσω µιας πολύ απλής διαδικασίας. Από το µενού Utility επιλέγουµε USB και διαβάζουµε τα αρχεία του δέκτη, όπου επιλέγουµε το αρχείο.ups και προχωράµε στην αναβάθµιση. Μετά το πέρας της διαδικασίας στο µενού Options, επιλέγουµε Network και στο πεδίο IP Setup 112 ΟΡΥΦΟΡΙΚΑ νέα ΜΑΡΤΙΟΣ 2008

9 ρυθµίζουµε τη διεύθυνση IP του δέκτη , όπως και τις υπόλοιπες IP (εικόνα 22). Έπειτα, στο Net Application ανοίγει η καρτέλα για τη ρύθµιση του Client. Επιλέγουµε τύπο Dream και πρωτόκολλο NewCamd, τη διεύθυνση IP του server και την πόρτα της µιας κάρτας (εικόνα 23). Μετά, στην επιλογή Authorization ρυθµίζουµε τα στοιχεία του client. Επειδή όµως δεν έχουµε τη δυνατότητα να εισάγουµε αριθµούς, χρησιµοποιούµε τα στοιχεία που φαίνονται στην εικόνα 24. Πίσω, επιλέγοντας Server No 1 ρυθµίζουµε την άλλη κάρτα-πόρτα. Οι ρυθµίσεις αυτές είναι αρκετές για να λάβει ο δέκτης τα κλειδιά από το Server και να αποκρυπτογραφήσει τα κανάλια. Εδώ ό- µως συναντάµε τον περιορισµό του δέκτη να ρυθµιστεί για παραπάνω από δύο κάρτες, όπως και να υποστηρίξει διαφορετικά πρωτόκολλα. Technisat Sky Star USB 26 Εισάγουµε τα στοιχεία του client και πατάµε add για προσθήκη πόρτας επικοινωνίας. 27 Αφού βάλουµε την πόρτα, πατάµε Get CardData και αναµένουµε το πρόγραµµα να συνδεθεί στο Server. 28 Προσθέτουµε έναν ακόµη Server για την άλλη κάρτα και επιλέγουµε να συνδέεται το πρόγραµµα σύµφωνα µε το Caid του καναλιού, ώστε να αλλάζει αυτόµατα η σύνδεση µε την αλλαγή των καναλιών. 29 Σίγουρα δεν είναι κοµψοτέχνηµα αλλά είµαστε περήφανοι γιατί το δίκτυο δούλεψε 100%, προτού γραφτεί η οποιαδήποτε γραµµή σε αυτό το άρθρο. Η δοκιµή µας δεν θα ήταν πλήρης, εάν έλειπε η δορυφορική λήψη σε υπολογιστή και για τη συµµετοχή στο µικτό δίκτυο χρησιµοποιήθηκε η Sky Star USB. Η λύση αυτή είναι σίγουρα η οικονοµικότερη πρόταση (ακόµα περισσότερο σε µορφή PCI) για δορυφορική λήψη και παρότι η υποστήριξη σε ανεπίσηµο λογισµικό δεν είναι τόσο συνταρακτική, θα συναντήσουµε στο διαδίκτυο τα plug-ins και τα λογισµικά, που θα µας οδηγήσουν σε εκρηκτικές εφαρµογές. Το πρόγραµµα που χρησιµοποιήσαµε για τη χρήση της κάρτας ήταν το DVB Dream που συνεργάστηκε άριστα µε το plugin WinCSC v120. Μετά την εγκατάσταση της κάρτας και των απαραίτητων προγραµµάτων, τοποθετούµε τα αρχεία του WinCSC στο φάκελο C:\dvbdream\Plugins\pip00 και τρέχουµε το αρχείο copy_all.bat στο C:\dvbdream\Plugins. Μετά, ανοίγουµε το DVB Dream και επιλέγουµε Plugins-WinCSC-Monitor. Επιλέγουµε Add για να προσθέσουµε τη σύνδεση του client (εικόνα 25). Εισάγουµε τα στοιχεία του πελάτη (εικόνα 26) και πατάµε Add κάτω από το πεδίο Ports. Εισάγουµε την πόρτα επικοινωνίας, το CAID του συστήµατος και πατάµε Get CardData (εικόνα 27). Στο σηµείο αυτό, θα πρέπει να µας εµφανίσει τους Providers που λαµβάνει από το Server. Έπειτα πατάµε ΟΚ και στη βασική καρτέλα του WinCSC ρυθµίζουµε να συνδέεται ο πελάτης σύµφωνα µε το Caid, κάτι που θα µας επιτρέψει να δέχεται αυτόµατα τα κλειδιά µε την αλλαγή των καναλιών. Τέλος, πατάµε Set active server και έχουµε εικόνα! Για να λάβουµε και τη Viaccess κάρτα, πρέπει να προσθέσουµε ένα server ακόµα (εικόνα 28). Με την προεπιλεγµένη ρύθµιση Auto για σύνδεση µε τους Servers, το plugin κάνει αυτόµατα την επιλογή του κατάλληλου Server, καθώς αλλάζουµε από τον έναν provider στον άλλο. Η λειτουργία ήταν άριστη και πλήρως αυτοµατοποιηµένη. Τελικά συµπεράσµατα Για να δουλέψει το δίκτυο αυτό, εξαιτίας της ποικιλίας των δεκτών απαιτήθηκε να ξεπεραστούν πολλά προβλήµατα, όµως τη στιγµή που απαθανατίστηκε το εκρηκτικό rack της δοκιµής µας (εικόνα 29) από το φακό της φωτογραφικής µας µηχανής, όλο το σύστηµα δούλευε και οι δέκτες απολάµβαναν τις δύο κάρτες µε πλήρη ανεξαρτησία! Λίγους προβληµατισµούς παρατηρήσαµε στη λειτουργία του Newcamd v6.10b, το οποίο απαιτούσε restart όταν υπήρχε διακοπή της ροής των κλειδιών. Τα MGCamd και CCcam δούλεψαν άριστα. O MVision, που παρεµπιπτόντως χρησιµοποιεί emulator Generic, παρουσίαζε κάποια καθυστέρηση στην αρχική αναζήτηση κλειδιών και παρατηρήσαµε µικροδιακοπές στην κάρτα Viaccess. To WinCSC µε το DVB Dream συνεργάστηκαν άριστα. Πριν κλείσουµε το άρθρο αυτό, θα θέλαµε να σας υπενθυµίσουµε να µην ξεχάσετε να προµηθευτείτε τα βασικότερα εργαλεία για τις εφαρµογές αυτές: Υποµονή και Κουράγιο! 114 ΟΡΥΦΟΡΙΚΑ νέα ΜΑΡΤΙΟΣ 2008
