8 0 7 S ýÿÿÿÿÿÿÿÿÿÿÿÿÿ807þ. ýÿeirac.ÿÿjxdijotþ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΗΣ ICS ELEGANT SUPER ΓΙΑ ΣΥΝ ΕΣΗ ΜΕ ΤΗΝ Γ.Γ.Π.Σ.

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "8 0 7 S ýÿÿÿÿÿÿÿÿÿÿÿÿÿ807þ. ýÿeirac.ÿÿjxdijotþ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΗΣ ICS ELEGANT SUPER ΓΙΑ ΣΥΝ ΕΣΗ ΜΕ ΤΗΝ Γ.Γ.Π.Σ."

Ειρηναίος Μαγγίνας
4 χρόνια πριν
Προβολές:

µηχανή µε την ΓΓΠΣ θα πρέπει να προγραµµατισθούν τα κάτωθι: 1) To ΑΦΜ του πελάτη 2)

Ζ που θα ξεκινήσει την αποστολή δεδοµένων 5) Τέλος να ενεργοποιηθεί η αποστολή

Για να επιτευχθεί η σύνδεση θα πρέπει να τοποθετηθεί µία κάρτα SIM Ο

Ζ καθώς και τις επιλογές για την καρτα SIM γίνονται µόνο µέσω του βοηθήµατος

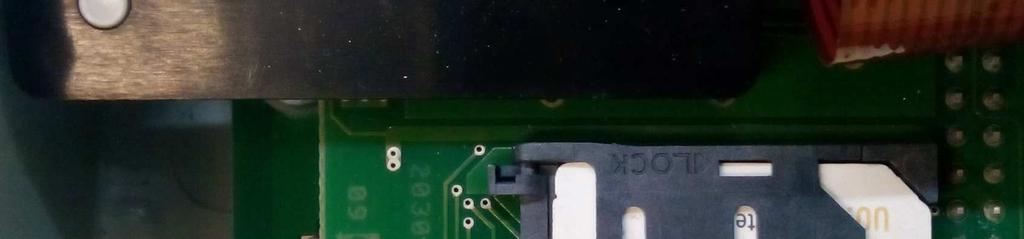

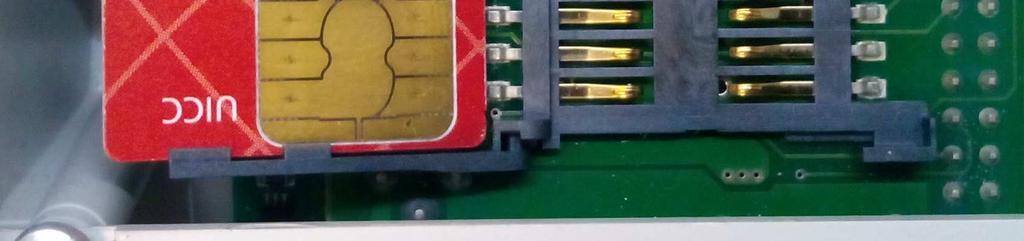

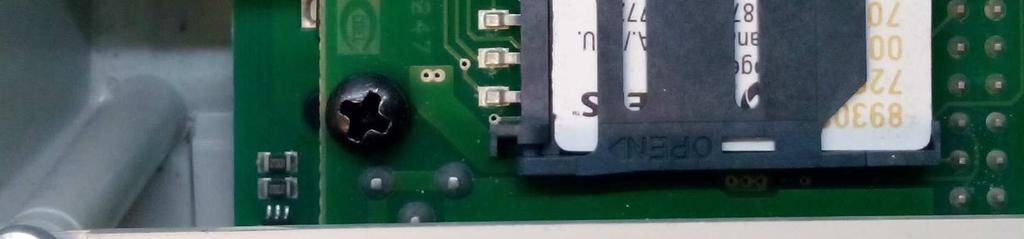

ΤΟΠΟΘΕΤΗΣΗ ΚΑΡΤΑΣ SIM: Ξεσφραγίζουµε της Φ.Τ.Μ. και τοποθετούµε της κάρτα SIM.

1 ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΤΗΣ ICS ELEGANT SUPER ΓΙΑ ΣΥΝ ΕΣΗ ΜΕ ΤΗΝ Γ.Γ.Π.Σ. Για να συνδεθεί η ταµειακή µηχανή µε την ΓΓΠΣ θα πρέπει να προγραµµατισθούν τα κάτωθι: 1) To ΑΦΜ του πελάτη 2) Η διεύθυνση αποστολής του server της ΓΓΠΣ 3) Ο κλειδάριθµος (AES) 4) Τον αριθµό του Ζ που θα ξεκινήσει την αποστολή δεδοµένων 5) Τέλος να ενεργοποιηθεί η αποστολή δεδοµένων. Για να επιτευχθεί η σύνδεση θα πρέπει να τοποθετηθεί µία κάρτα SIM Ο προγραµµατισµός του κλειδάριθµου (ΑΕS), της διεύθυνσης αποστολής (URL), του αριθµού Ζ καθώς και τις επιλογές για την καρτα SIM γίνονται µόνο µέσω του βοηθήµατος προγραµµατισµού της ταµειακής (EcrTools2) Βήµα 1. ΤΟΠΟΘΕΤΗΣΗ ΚΑΡΤΑΣ SIM: Ξεσφραγίζουµε της Φ.Τ.Μ. και τοποθετούµε της κάρτα SIM. (Προσοχή η κάρτα SIM θα πρέπει να έχει σύνδεση INTERNET και να είναι απενεργοποιηµένο το PIN). 1. Ανοίγουµε το καπάκι. 2. Τοποθετούµε την κάρτα. 3.Κλείνουµε το καπάκι. Βήµα 2. ΠΡΟΓΡΑΜΜΑΤΙΖΟΥΜΕ ΑΦΜ: S ýÿÿÿÿÿÿÿÿÿÿÿÿÿ807þ Η Φ.Τ.Μ. ζητάει τον κωδικό του Service S ýÿeirac.ÿÿjxdijotþ

2 Στην οθόνη θα εµφανιστεί Πατάµε S Εισάγουµε το «ΑΦΜ» πχ Πατάµε S Ελέγχουµε την ορθότητα του ΑΦΜ Εάν είναι σωστό πατάµε S ýaqih.uoq.lhtqÿÿÿþ ý ÿÿÿÿÿÿÿþ ý?ÿ ÿÿÿÿÿþ Βήµα 3. ΠΡΟΓΡΑΜΜΑΤΙΖΟΥΜΕ την Ταµειακή για να συνδεθεί µε το EcrTools S ýÿÿÿÿÿÿÿÿÿÿÿÿÿ608þ Στην οθόνη εµφανίζεται να επιλεξουµε το περιφεριακό που θέλουµε να συνδεσουµε στην θύρα της Ταµειακής Πατάµε 0 S Επιλέγουµε το πρωτόκολο 0 = Ecr Tools Πατάµε 0 S ý-ser.1-pepiu/joÿþ ýÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿ0þ ý-ser.1-prosocÿÿÿþ ýÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿ0þ Βήµα 4. ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΠΑΡΑΜΕΤΡΩΝ µέσω του EcrTools2: 1. Συνδέουµε την Φ.Τ.Μ. µέσω του σειριακού καλωδίου στον Η/Υ.

α) Επιλέγουµε Αρχείο, Ρυθµίσεις Θύρας Επικοινωνίας β) Επιλέγουµε την θύρα

Μ αφήνοντας την Ταχύτητα 115200. Τέλος πατάµε Επιβεβαίωση.

3 2. Ανοίγουµε το EcrTools2 στον Η/Υ. 3. Ελέγχουµε την σύνδεση Η/Υ µε την Ταµειακή. α) Επιλέγουµε Αρχείο, Ρυθµίσεις Θύρας Επικοινωνίας β) Επιλέγουµε την θύρα επικοινωνίας COM (του Η/Υ) στην οποία έχει συνδεθεί η Φ.Τ.Μ αφήνοντας την Ταχύτητα Τέλος πατάµε Επιβεβαίωση. γ) Επιλέγουµε Αποστολή, Σύνδεση. Το πρόγραµµα θα προσπαθήσει να επικοινωνήσει Με την Ταµειακή µηχανή και εφόσον πραγµατοποιηθεί στο κάτω αριστερό µέρος του προγράµµατος η ένδειξη θα γίνει πράσινη.

Εισάγουµε τα πεδία URL, Key, Name, Username, Password: URL Key = Κλειδάριθµος Ανάλογα µε την εταιρεία κινητής

4 4. Εισάγουµε τις παραµέτρους επικοινωνίας για την σύνδεση της Ταµειακής µε την ΓΓΠΣ α) Επιλέγουµε Επεξεργασία, Παραµετροποίηση, Modem β). Εισάγουµε τα πεδία URL, Key, Name, Username, Password: URL Key = Κλειδάριθµος Ανάλογα µε την εταιρεία κινητής τηλεφ. Βάζουµε το Νο του τελευταίου Ζ που εκδόθηκε από την ΦΤΜ URL Key (Κλειδάριθµος) πχ. 008CB4B2CECB73164BA688C33F3A1E4C14C7858EEC88D7700F333B

Τα πεδία Name, Username και password συµπληρώνονται ανάλογα µε την εταιρία παροχής της κάρτας SIM. Π.χ Για COSMOTE εισάγουµε: Name = INTERNET UserName = Pass = Για Vodafone εισάγουµε: Name =internet.

5 Τα πεδία Name, Username και password συµπληρώνονται ανάλογα µε την εταιρία παροχής της κάρτας SIM. Π.χ Για COSMOTE εισάγουµε: Name = INTERNET UserName = Pass = Για Vodafone εισάγουµε: Name =internet.vodafone.gr UserName = user Pass = pass Για Wind εισάγουµε: Name = gint.b-online.gr UserName = Pass = γ). Ρυθµίζουµε το πρώτο Ζ που θα ξεκινήσει να αποστέλλεται: Βλέπουµε το τελευταίο δελτίου Ζ που έχει εκδώσει η Φ.Τ.Μ ή εκδίδουµε ένα νέο µηδενικό Ζ. Επιλέγουµε (τσεκ) το Reset last Z Report ώστε να γίνει διαθέσιµο το πεδίο LAST Z DAILY REPORT. Εισάγουµε στο πεδίο αυτό τον αριθµό του τελευταίου δελτίου Ζ που έχει εκδώσει η Φ.Τ.Μ. Πατάµε το κουµπί Confirm για επιβεβαίωση. 5. Κάνουµε Αποστολή των παραµέτρων στην Ταµειακή µηχανή: Επιλέγουµε Αποστολή, Αποστολή σε ταµειακή modem Αφού η ένδειξη Κατάσταση µεταφοράς Επιστρέψει στην κατάσταση Ηρεµία Επιλέγουµε Αποστολή > Αποσύνδεση.

6 Βήµα 5. ΕΝΕΡΓΟΠΟΙΗΣΗ ΑΠΟΣΤΟΛΗΣ Ε ΟΜΕΝΩΝ: Στη Φ.Τ.Μ. πληκτρολογούµε S ýÿÿÿÿÿÿÿÿÿÿÿÿÿ318þ 1 S ýÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿ1þ Βήµα 6. ΑΦΗΝΟΥΜΕ ΤΗΝ ΤΑΜΕΙΑΚΗ ΣΤΗΝ ΚΑΤΑΣΤΑΣΗ ΠΟΥ ΤΗΝ ΠΑΡΑΛΑΒΑΜΕ. Εάν η µηχανή ήταν συνδεδεµένη µε το πρόγραµµα Fislink ή γενικά λειτουργούσε συνδεδεµένη µε τον Ηλεκτρονικό Υπολογιστή σαν Φορολογικός Εκτυπωτής Πληκτρολογούµε τα ακόλουθα S ýÿÿÿÿÿÿÿÿÿÿÿÿÿ608þ 0 S ýÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿ0þ 1 S ýÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿ1þ 2 1 S ýÿÿÿÿÿÿÿÿÿÿÿÿÿÿ21þ Εάν η µηχανή ήταν συνδεδεµένη µε SCANNER Πληκτρολογούµε τα ακόλουθα S ýÿÿÿÿÿÿÿÿÿÿÿÿÿ608þ 1 S ýÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿ1þ 6 S ýÿÿÿÿÿÿÿÿÿÿÿÿÿÿÿ1þ
