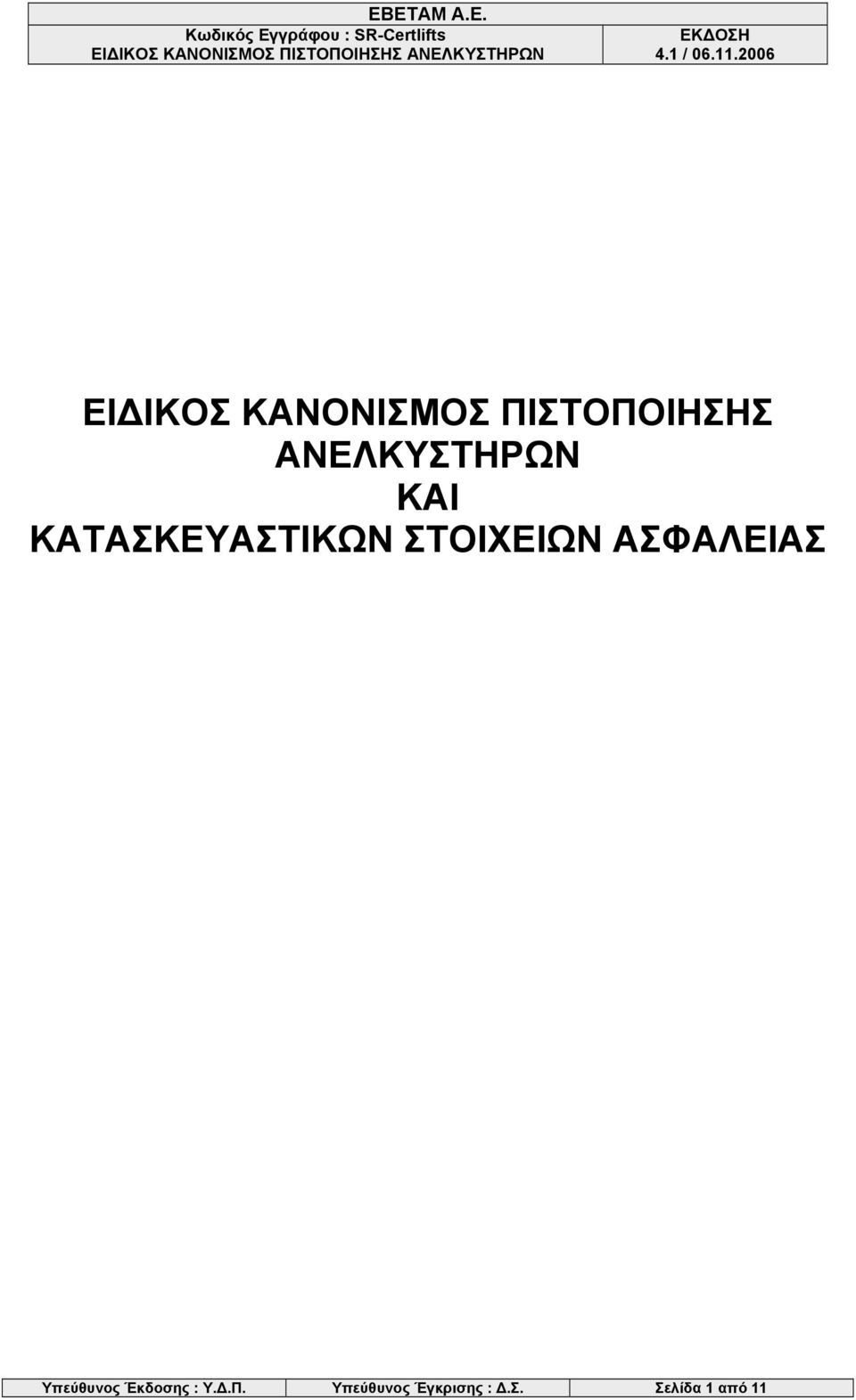

1 ΕΙΔΙΚΟΣ ΚΑΝΟΝΙΣΜΟΣ ΠΙΣΤΟΠΟΙΗΣΗΣ ΑΝΕΛΚΥΣΤΗΡΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΑΣΤΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΑΣΦΑΛΕΙΑΣ Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 1 από 11

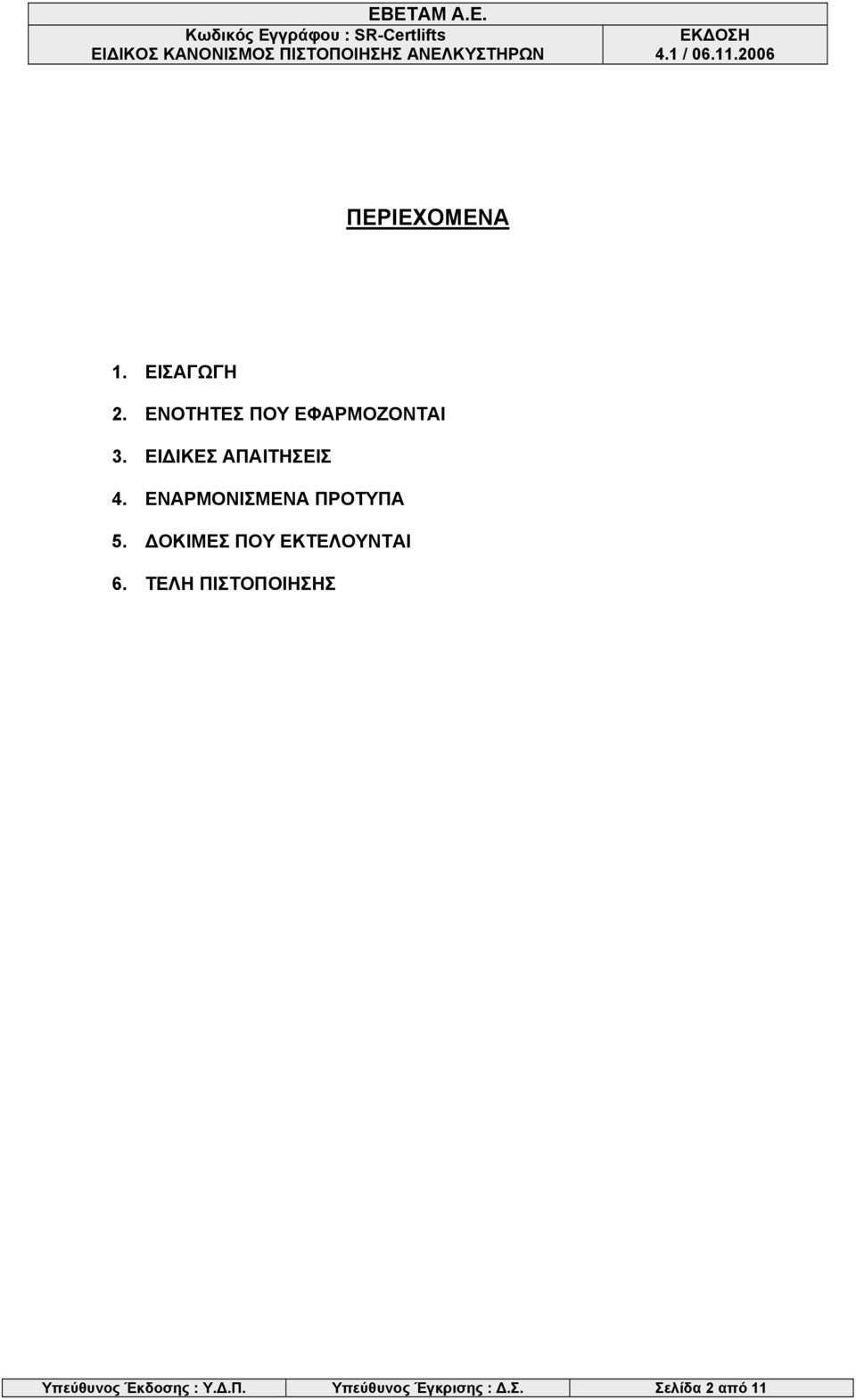

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΕΙΣΑΓΩΓΗ 2. ΕΝΟΤΗΤΕΣ ΠΟΥ ΕΦΑΡΜΟΖΟΝΤΑΙ 3. ΕΙΔΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ 4. ΕΝΑΡΜΟΝΙΣΜΕΝΑ ΠΡΟΤΥΠΑ 5. ΔΟΚΙΜΕΣ ΠΟΥ ΕΚΤΕΛΟΥΝΤΑΙ 6. ΤΕΛΗ ΠΙΣΤΟΠΟΙΗΣΗΣ Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 2 από 11

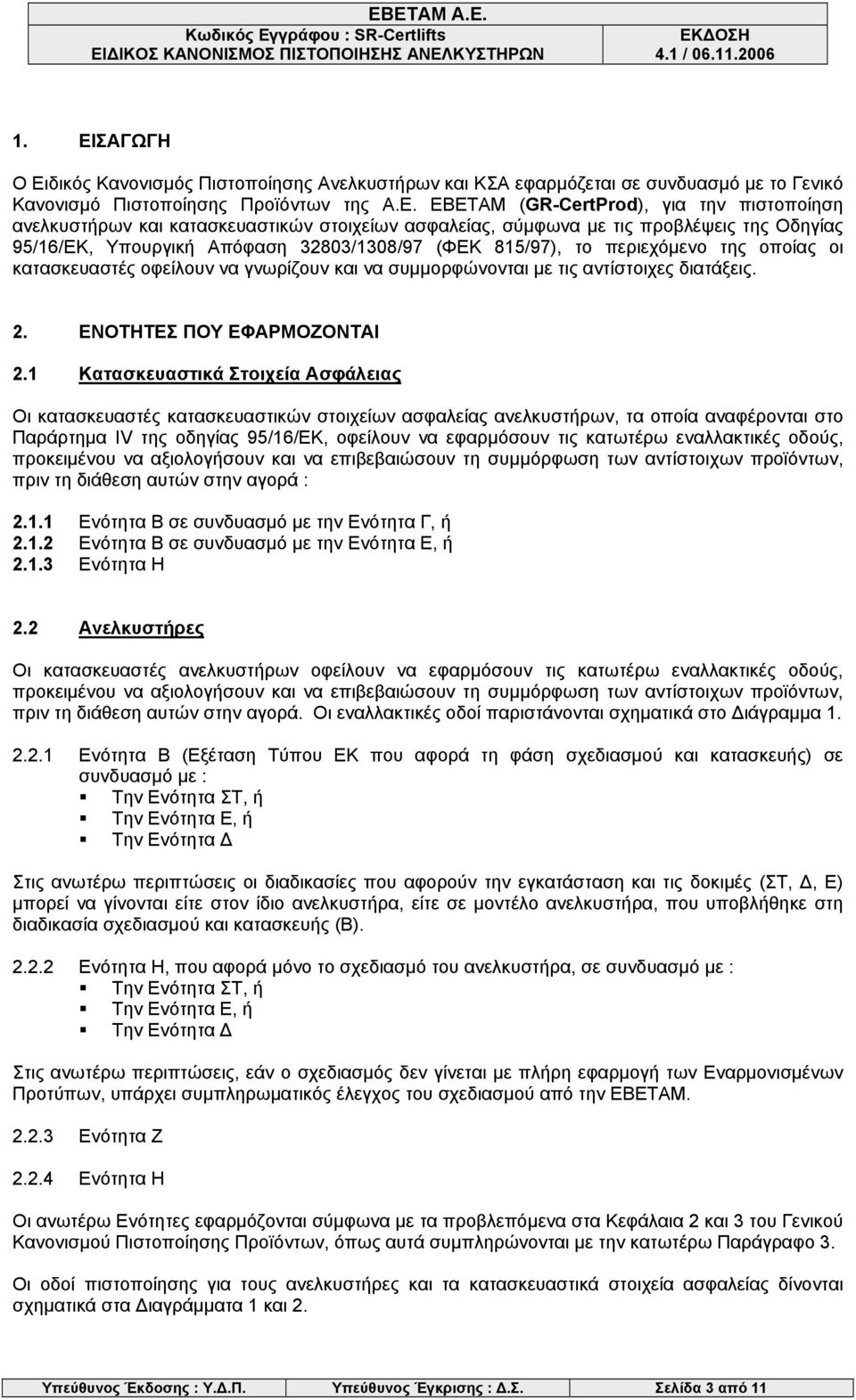

3 1. ΕΙΣΑΓΩΓΗ Ο Ειδικός Κανονισμός Πιστοποίησης Ανελκυστήρων και ΚΣΑ εφαρμόζεται σε συνδυασμό με το Γενικό Κανονισμό Πιστοποίησης Προïόντων της Α.Ε. ΕΒΕΤΑΜ (GR-CertProd), για την πιστοποίηση ανελκυστήρων και κατασκευαστικών στοιχείων ασφαλείας, σύμφωνα με τις προβλέψεις της Οδηγίας 95/16/ΕΚ, Υπουργική Απόφαση 32803/1308/97 (ΦΕΚ 815/97), το περιεχόμενο της οποίας οι κατασκευαστές οφείλουν να γνωρίζουν και να συμμορφώνονται με τις αντίστοιχες διατάξεις. 2. ΕΝΟΤΗΤΕΣ ΠΟΥ ΕΦΑΡΜΟΖΟΝΤΑΙ 2.1 Κατασκευαστικά Στοιχεία Ασφάλειας Οι κατασκευαστές κατασκευαστικών στοιχείων ασφαλείας ανελκυστήρων, τα οποία αναφέρονται στο Παράρτημα IV της οδηγίας 95/16/ΕΚ, οφείλουν να εφαρμόσουν τις κατωτέρω εναλλακτικές οδούς, προκειμένου να αξιολογήσουν και να επιβεβαιώσουν τη συμμόρφωση των αντίστοιχων προϊόντων, πριν τη διάθεση αυτών στην αγορά : Ενότητα Β σε συνδυασμό με την Ενότητα Γ, ή Ενότητα Β σε συνδυασμό με την Ενότητα Ε, ή Ενότητα Η 2.2 Ανελκυστήρες Οι κατασκευαστές ανελκυστήρων οφείλουν να εφαρμόσουν τις κατωτέρω εναλλακτικές οδούς, προκειμένου να αξιολογήσουν και να επιβεβαιώσουν τη συμμόρφωση των αντίστοιχων προϊόντων, πριν τη διάθεση αυτών στην αγορά. Οι εναλλακτικές οδοί παριστάνονται σχηματικά στο Διάγραμμα Ενότητα Β (Εξέταση Τύπου ΕΚ που αφορά τη φάση σχεδιασμού και κατασκευής) σε συνδυασμό με : Την Ενότητα ΣΤ, ή Την Ενότητα Ε, ή Την Ενότητα Δ Στις ανωτέρω περιπτώσεις οι διαδικασίες που αφορούν την εγκατάσταση και τις δοκιμές (ΣΤ, Δ, Ε) μπορεί να γίνονται είτε στον ίδιο ανελκυστήρα, είτε σε μοντέλο ανελκυστήρα, που υποβλήθηκε στη διαδικασία σχεδιασμού και κατασκευής (Β) Ενότητα Η, που αφορά μόνο το σχεδιασμό του ανελκυστήρα, σε συνδυασμό με : Την Ενότητα ΣΤ, ή Την Ενότητα Ε, ή Την Ενότητα Δ Στις ανωτέρω περιπτώσεις, εάν ο σχεδιασμός δεν γίνεται με πλήρη εφαρμογή των Εναρμονισμένων Προτύπων, υπάρχει συμπληρωματικός έλεγχος του σχεδιασμού από την ΕΒΕΤΑΜ Ενότητα Ζ Ενότητα Η Οι ανωτέρω Ενότητες εφαρμόζονται σύμφωνα με τα προβλεπόμενα στα Κεφάλαια 2 και 3 του Γενικού Κανονισμού Πιστοποίησης Προïόντων, όπως αυτά συμπληρώνονται με την κατωτέρω Παράγραφο 3. Οι οδοί πιστοποίησης για τους ανελκυστήρες και τα κατασκευαστικά στοιχεία ασφαλείας δίνονται σχηματικά στα Διαγράμματα 1 και 2. Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 3 από 11

4 3. ΕΙΔΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ 3.1 Τεχνικός Φάκελος Κατασκευαστικού Στοιχείου Ασφαλείας Πέραν των όσων προβλέπονται στην παράγραφο του Γενικού Κανονισμού Πιστοποίησης Προïόντων, ο Τεχνικός Φάκελος Κατασκευαστικού Στοιχείου πρέπει να περιέχει : Τον τομέα χρήσης (κυρίως τα ενδεχόμενα όρια ταχύτητας, το φορτίο, την ενέργεια) και τις συνθήκες (κυρίως εκρηκτικής ατμόσφαιρας, κακές καιρικές συνθήκες) Αντίτυπο των οδηγιών συναρμολόγησης Τις διατάξεις που θα εφαρμοστούν κατά την κατασκευή για τη διασφάλιση της πιστότητας των κατασκευαστικών στοιχείων ασφαλείας σειράς με το αντίστοιχο που εξετάστηκε. 3.2 Τεχνικός Φάκελος Ανελκυστήρα Πέραν των προβλεπομένων στην παράγραφο του Γενικού Κανονισμού Πιστοποίησης Προïόντων, ο Τεχνικός Φάκελος Ανελκυστήρα πρέπει να περιέχει : Ένδειξη του τόπου όπου μπορεί να εξεταστεί το μοντέλο ανελκυστήρα, το οποίο πρέπει να περιλαμβάνει τα τερματικά μέρη και την εξυπηρέτηση τουλάχιστον 3 επιπέδων (άνω, κάτω και ενδιάμεσο). Αντίγραφο των δηλώσεων πιστότητας ΕΚ των κατασκευαστικών στοιχείων ασφαλείας που χρησιμοποιούνται για την κατασκευή του ανελκυστήρα. Αντίτυπο των οδηγιών χρήσεως του ανελκυστήρα Τις διατάξεις που θα εφαρμοστούν στην εγκατάσταση για τη διασφάλιση της πιστότητας του ανελκυστήρα σειράς με τις διατάξεις της οδηγίας. 4. ΕΝΑΡΜΟΝΙΣΜΕΝΑ ΠΡΟΤΥΠΑ Τα Εναρμονισμένα Πρότυπα που εφαρμόζονται είναι : 4.1 Κατασκευαστικά Στοιχεία Ασφαλείας ΕΝ 81-1, Ανελκυστήρες ΕΝ 81-1 «για ηλεκτροκίνητους ανελκυστήρες» ΕΝ 81-2 «για υδραυλικούς ανελκυστήρες» 5. ΔΟΚΙΜΕΣ ΠΟΥ ΕΚΤΕΛΟΥΝΤΑΙ 5.1 Κατασκευαστικά Στοιχεία Ασφαλείας Οι πραγματοποιούμενες δοκιμές δίνονται στον Πίνακα Ι. 5.2 Ανελκυστήρες Ενότητα Β Έλεγχος παραμόρφωσης με το περιεχόμενο του τεχνικού φακέλου (παράρτημα Ι της οδηγίας) Επιτόπιοι έλεγχοι σύμφωνα με το παράρτημα Δ του προτύπου ΕΝ 81-1, 2 (Πίνακας II) Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 4 από 11

5 5.2.2 Ενότητα ΣΤ (Τελικός Έλεγχος) Λειτουργία του ανελκυστήρα κενού και με το μέγιστο φορτίο για να εξακριβωθεί η ορθή συναρμολόγηση και ορθή λειτουργία των διατάξεων ασφαλείας (τέλος διαδρομής, ασφάλιση) Λειτουργία του ανελκυστήρα κενού και με το μέγιστο φορτίο για να εξακριβωθεί η ορθή συναρμολόγηση και ορθή λειτουργία των διατάξεων ασφαλείας σε περίπτωση διακοπής της παροχής ενέργειας. Στατική δοκιμή με φορτίο ίσο προς 1,25 φορές το μέγιστο φορτίο. 6. ΤΑ ΤΕΛΗ ΠΙΣΤΟΠΟΙΗΣΗΣ Τα τέλη πιστοποίησης των ανελκυστήρων διαμορφώνονται με απόφαση του ΔΣ της ΕΒΕΤΑΜ ΑΕ και επισυνάπτονται. Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 5 από 11

6 ΠΙΝΑΚΑΣ Ι Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 6 από 11

7 ΕΒΕΤΑΜ Α.Ε. ΟΔΗΓΙΑ 95/16/ΕΚ ΕΞΑΡΤΗΜΑΤΑ ΑΣΦΑΛΕΙΑΣ ΑΝΕΛΚΥΣΤΗΡΑ Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 7 από 11

8 ΕΒΕΤΑΜ Α.Ε. ΟΔΗΓΙΑ 95/16/ΕΚ ΗΛΕΚΤΡΟΚΙΝΗΤΟΙ ΑΝΕΛΚΥΣΤΗΡΕΣ ΠΙΝΑΚΑΣ ΙΙ/α Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 8 από 11

9 ΕΒΕΤΑΜ Α.Ε. ΟΔΗΓΙΑ 95/16/ΕΚ ΥΔΡΑΥΛΙΚΟΙ ΑΝΕΛΚΥΣΤΗΡΕΣ ΠΙΝΑΚΑΣ ΙΙ/β Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 9 από 11

10 Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 10 από 11

11 Υπεύθυνος Έκδοσης : Υ.Δ.Π. Υπεύθυνος Έγκρισης : Δ.Σ. Σελίδα 11 από 11
