Λογισμικό μετεωρολογικού σταθμού 265ΝΕ. Γρήγορος οδηγός ρύθμισης και χρήσης. Printed 12/06/09

Transcript

1 Λογισμικό μετεωρολογικού σταθμού 265ΝΕ Γρήγορος οδηγός ρύθμισης και χρήσης Printed 12/06/09

2 Γενική περιγραφή Το πρόγραμμα Weather 265NE, σχεδιάστηκε, και εξελίσεται, στην Ελλάδα, αποκλειστικά για τον μετεωρολογικό σταθμό 265ΝΕ της National Geographics, με σκοπό να καλύψει: την ανάγκη για ενα εύκολο & απλό, Ελληνικό περιβάλλον εργασίας την παρουσίαση του μετεωρολογικού σταθμού στο internet, με πλήρως αυτοματοποιημένη διαδικασία (χωρίς την παρέμβαση του χρήστη). Το πρόγραμμα ειναι συμβατό με: Windows XP & Windows Vista WindowsXP &Windows Vista, ειναι σήματα κατατεθέντα ή εμπορικά σήματα της Microsoft Corporation National Geographics ειναι σήμα κατατεθέν ή εμπορικό σήμα της National Geographics Society Εγκατάσταση του προγράμματος Βήμα 1: Τοποθετήστε το CD στον υπολογιστή σας και επιλέξτε με διπλό κλίκ, το αρχείο Στην διαδικασία που ακολουθεί, θυμηθείτε: Πιέστε Next ή Επόμενο, για να συνεχίσετε, Cancel ή Ακυρο για να διακόψετε την εγκατάσταση, Back ή Πίσω, για να επιστρέψετε στο προηγούμενο παράθυρο. Βήμα 2. Επιλογή γλώσσας εγκατάστασης: Ελληνικά & Αγγλικά Βήμα 3. Αδεια χρήσης Λογισμικού Απαιτείται η αποδοχή της αδείας χρήσης για την συνέχεια της εγκατάστασης.

3 Βήμα 4: Πιέστε Next ή Επόμενο, για να συνεχίσετε Θα εμφανιστεί το παράθυρο, που σας προτείνει την θέση εγκατάστασης του προγράμματος. Βήμα 5: Πιέστε Next ή Επόμενο, για να συνεχίσετε Θα εμφανιστεί το παράθυρο, που σας προτείνει τον κατάλογο εγκατάστασης του προγράμματος Βήμα 6: Πιέστε Next ή Επόμενο, για να συνεχίσετε

4 Θα εμφανιστεί το παράθυρο, που σας προτείνει συντόμευση του προγράμματος, στην επιφάνεια εργασίας. 1. Εάν επιθυμείτε συντόμευση, επιλέξτε το τετράγωνο (Εξ' ορισμού Default). 2. Εάν δεν επιθυμείτε να εχετε συντόμευση στην επιφάνεια εργασίας, αποεπιλέξτε το τετράγωνο. Βήμα 7: Πιέστε Next ή Επόμενο, για να συνεχίσετε Το παράθυρο αυτό σας ενημερώνει για τις επιλογές σας Βήμα 8: Πιέστε Install ή Εγκατάσταση, για να εγκαταστήσετε το πρόγραμμα. Η εγκατάσταση αρχίζει... Η εγκατάσταση εχει ολοκληρωθεί. Βήμα 9: Πιέστε Finish ή Τέλος. Η εγκατάσταση ολοκληρώθηκε και το πρόγραμμα θα ανοίξει : Εάν ο σταθμός εχει συνδεθεί στον Η/Υ, η οθόνη θα ειναι οπως η Εικ.1. Εάν δεν εχει συνδεθεί με τον Η/Υ, η οθόνη του προγράμματος θα μοιάζει με αυτή της Εικ.2.

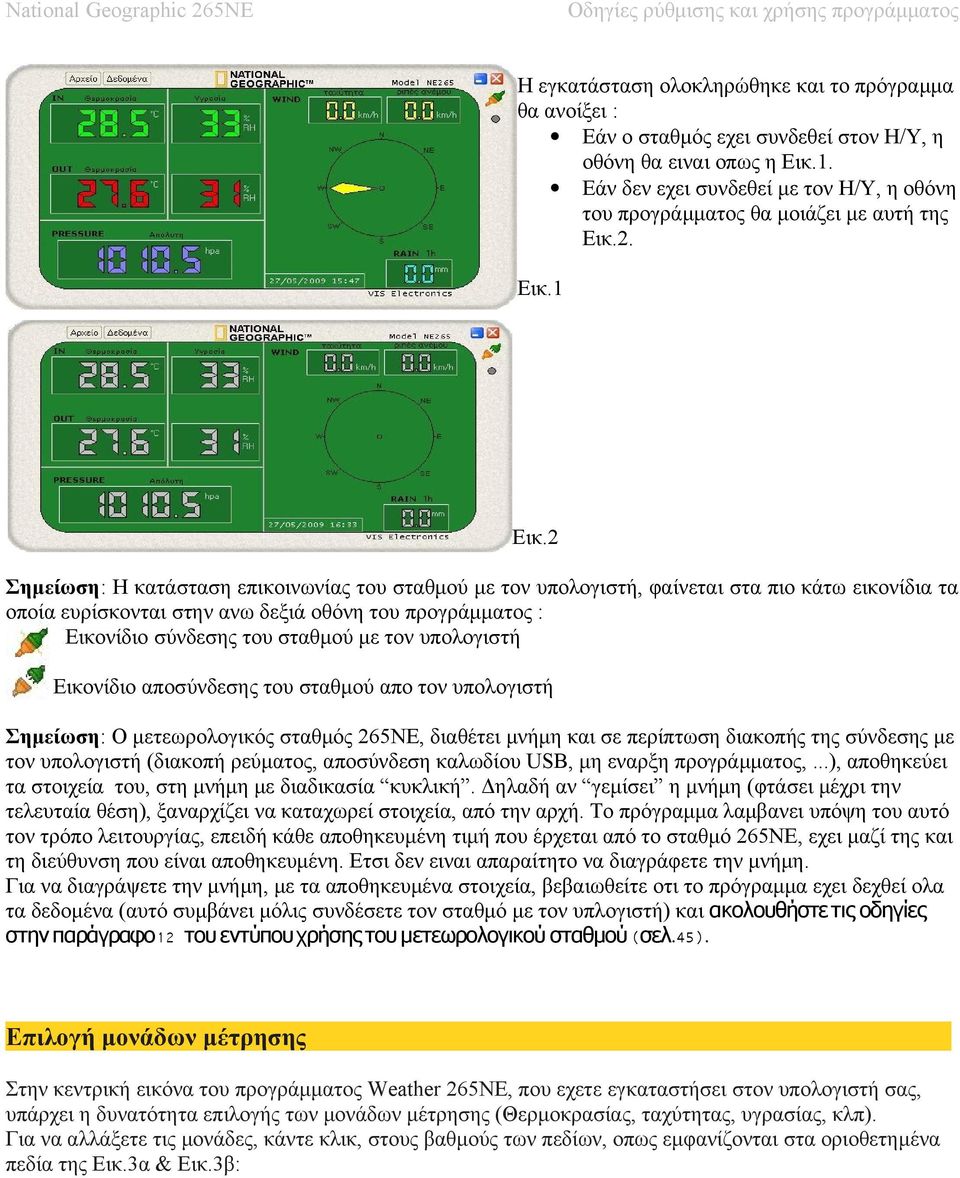

5 Η εγκατάσταση ολοκληρώθηκε και το πρόγραμμα θα ανοίξει : Εάν ο σταθμός εχει συνδεθεί στον Η/Υ, η οθόνη θα ειναι οπως η Εικ.1. Εάν δεν εχει συνδεθεί με τον Η/Υ, η οθόνη του προγράμματος θα μοιάζει με αυτή της Εικ.2. Εικ.1 Σημείωση: Η κατάσταση επικοινωνίας του σταθμού με τον υπολογιστή, φαίνεται στα πιο κάτω εικονίδια τα οποία ευρίσκονται στην ανω δεξιά οθόνη του προγράμματος : Εικονίδιο σύνδεσης του σταθμού με τον υπολογιστή Εικ.2 Εικονίδιο αποσύνδεσης του σταθμού απο τον υπολογιστή Σημείωση: Ο μετεωρολογικός σταθμός 265ΝΕ, διαθέτει μνήμη και σε περίπτωση διακοπής της σύνδεσης με τον υπολογιστή (διακοπή ρεύματος, αποσύνδεση καλωδίου USB, μη εναρξη προγράμματος,...), αποθηκεύει τα στοιχεία του, στη μνήμη με διαδικασία κυκλική. Δηλαδή αν γεμίσει η μνήμη (φτάσει μέχρι την τελευταία θέση), ξαναρχίζει να καταχωρεί στοιχεία, από την αρχή. Το πρόγραμμα λαμβανει υπόψη του αυτό τον τρόπο λειτουργίας, επειδή κάθε αποθηκευμένη τιμή που έρχεται από το σταθμό 265ΝΕ, εχει μαζί της και τη διεύθυνση που είναι αποθηκευμένη. Ετσι δεν ειναι απαραίτητο να διαγράφετε την μνήμη. Για να διαγράψετε την μνήμη, με τα αποθηκευμένα στοιχεία, βεβαιωθείτε οτι το πρόγραμμα εχει δεχθεί ολα τα δεδομένα (αυτό συμβάνει μόλις συνδέσετε τον σταθμό με τον υπλογιστή) και ακολουθήστετις οδηγίες στην παράγραφο 12 του εντύπου χρήσης του μετεωρολογικού σταθμού ( σελ.45). Επιλογή μονάδων μέτρησης Στην κεντρική εικόνα του προγράμματος Weather 265NE, που εχετε εγκαταστήσει στον υπολογιστή σας, υπάρχει η δυνατότητα επιλογής των μονάδων μέτρησης (Θερμοκρασίας, ταχύτητας, υγρασίας, κλπ). Για να αλλάξετε τις μονάδες, κάντε κλικ, στους βαθμούς των πεδίων, οπως εμφανίζονται στα οριοθετημένα πεδία της Εικ.3α & Εικ.3β:

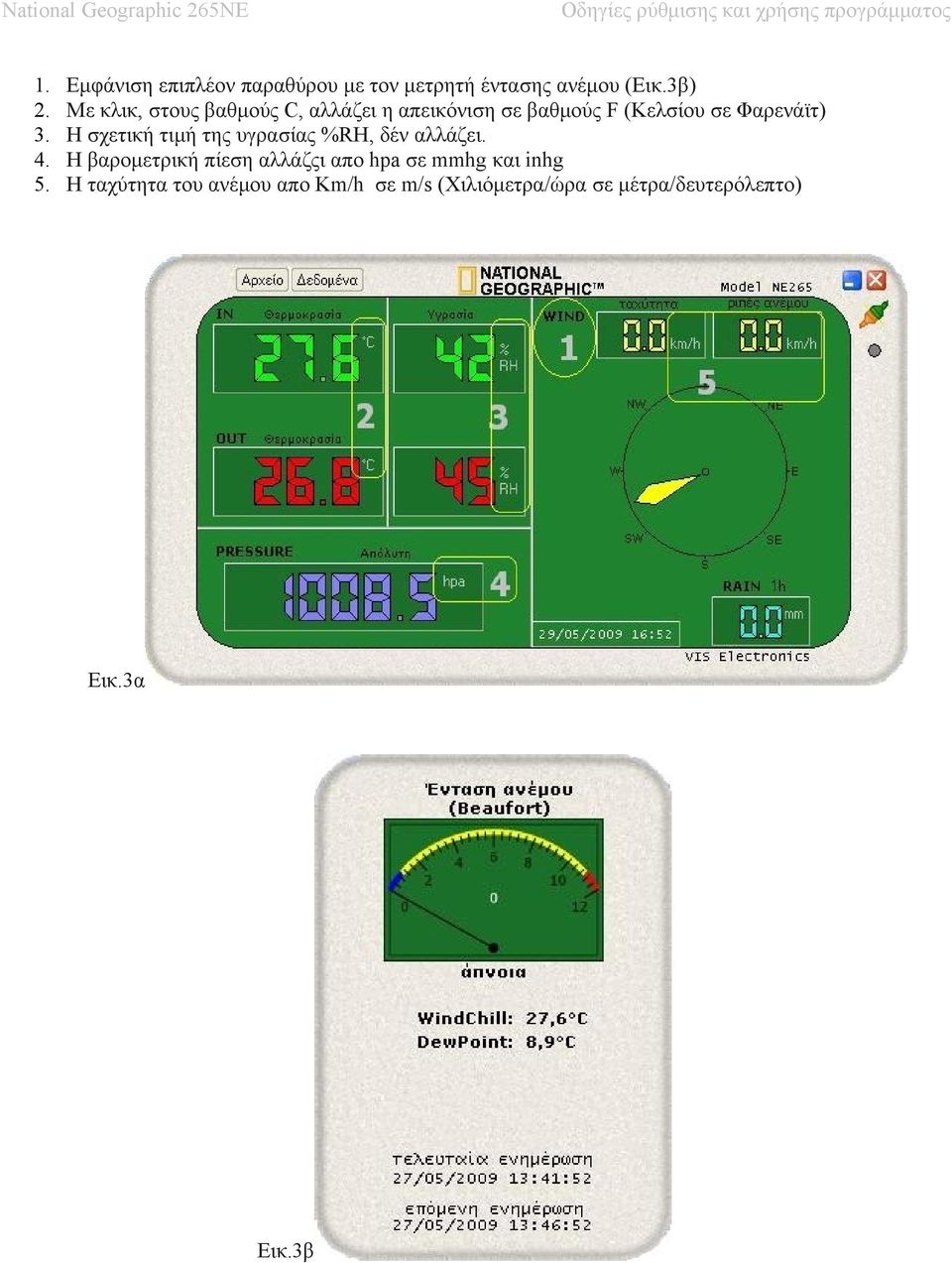

6 1. Εμφάνιση επιπλέον παραθύρου με τον μετρητή έντασης ανέμου (Εικ.3β) 2. Με κλικ, στους βαθμούς C, αλλάζει η απεικόνιση σε βαθμούς F (Κελσίου σε Φαρενάϊτ) 3. Η σχετική τιμή της υγρασίας %RH, δέν αλλάζει. 4. Η βαρομετρική πίεση αλλάζςι απο hpa σε mmhg και inhg 5. Η ταχύτητα του ανέμου απο Km/h σε m/s (Χιλιόμετρα/ώρα σε μέτρα/δευτερόλεπτο) Εικ.3α Εικ.3β

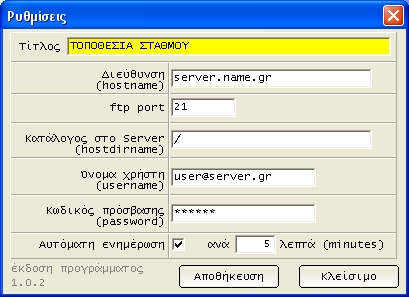

7 Ρυθμίσεις Το μενού Αρχείο, περιέχει τις επιλογές: - Ρυθμίσεις - Αποθήκευση εικόνων web - Εξοδος Αρχείο 1. Ρυθμίσεις Τίτλος: Η επικεφαλίδα της σελίδας σας στο Internet. Hostname: Η διεύθυνση του server οπου θα γίνει η τοποθέτηση των γραφημάτων του σταθμού. Ftp port: Αφήστε το 21, εκτός εάν χρειάζεται διαφορετική τιμή. Hostdirname: Ο κατάλογος στον server, οπου θα αποθηκευτούν τα γραφήματα. Username: Το όνομα χρήστη Password: Ο κωδικός πρόσβασης Αυτόματη ενημέρωση: Ενημερώνει αυτόματα τα γραφήματα στο Internet κάθε x λεπτά. Σημείωση: Εάν κάποιο απο τα πεδία δεν ειναι σωστό, το πρόγραμμα θα σας ενημερώσει με κωδικό λάθους. Κοιτάξτε την παράγραφο Κωδικοί Λάθους. 2. Αποθήκευση εικόνων web: Ανεβάζει τις εικόνες γραφήματα, στο Ιnternet, με την εντολή σας. 3. Εξοδος: Κλείνει το πρόγραμμα. Το μενού Δεδομένα, περιέχει τα δεδομένα των μετρήσεων του σταθμού, τα οποία μπορούμε να τα δούμε στην οθόνη του υπολογιστή με την μορφή φύλλου εργασίας ή γραφήματος, για τις μετρήσεις κάθε αισθητήρα ξεχωριστά με δυνατότητα εμφάνισης των μετρήσεων για διαστημα οπως : 60 λεπτά 24 ώρες 7 ημερες 30 ημέρες Καθορισμός χρόνου Διαγραφή από το δίσκο: Εάν πιέσετε αυτό το πλήκτρο, διαγράφονται ολες οι αποθηκευμένες μετρήσεις στον υπολογιστή σας. Γράφημα: Δείτε σε μορφή γραφήματος, τις αποθηκευμένες τιμές των διαφόρων μετρήσεων του σταθμού.

8 Στο παράθυρο Δεδομένα και αριστερά απο τη στήλη Ημέρα, υπάρχει ενα μαύρο βέλος. Εάν κάνετε κλίκ σ'αυτό το βέλος, θα περάσετε σε ενα παράθυρο (Εικ. 4) το οποίο σας επιτρέπει να τροποποιήσετε τόσο το αισθητικό μέρος των πινάκων, οσο και να εκτυπώσετε και να εξάγετε τους πίνακες, σε Excel ή σε απλό κείμενο. Φυσικά υπάρχει και η επιλογή Επαναφορά στηλών, εάν για οποιοδήποτε λόγο θελήσετε να επαναφέρετε τις επιλογές στην αρχική τους ρύθμιση. Σημείωση: Για να αποθηκευτούν οι ρυθμίσεις σας, μην παραλείψετε να πιέσετε το Εφαρμογή ρυθμίσεων Αναλυτικά Στήλες: Επιλέγετε ποιές στήλες θα εμφανίζονται και με ποιά ονομασία, κάνοντας τικ, στην αντίστοιχη επιλογή στήλης. Σημειώστε οτι εάν πατήσετε F2, μπορείτε να αλλάξετε τους τίτλους. Στο τέλος μην ξεχάσετε να πατήσετε και Εικ.4 Εάν δεν θέλετε να αποθηκεύσετε τις αλλαγές που κάνατε, πιέστε Τίτλος στήλης Κελιά στήλης: Επιτρέπει την αλλαγή στο αισθητικό μέρος (γραμματοσειρά, χρώμα γραμματοσειράς και κελιών, κλπ ) των τίτλων και των κελιών. Επαναφορά στην αρχική ρύθμιση, ολων των αλλαγών που εχετε κάνει, με τις επιλογές του μενού Ρυθμίσεις πίνακα. Στο τέλος πιέστε

9 Εξαγωγή των δεδομένων σε φύλο εργασίας Excel. Εάν δεν έχετε εγκαταστήσει το Excel, θα εμφανισθεί το μήνυμα της Εικ.5: Εικ.5 Εξαγωγή των δεδομένων σε csv μορφή. Τα αρχεία αυτής της μορφής ανοίγουν από το Excel, από το OpenOffice, αλλά και από οποιοδήποτε Editor π.χ. Σημειωματάριο. Εκτύπωση του πίνακα, στον προεπιλεγμένο εκτυπωτή σας. Ρυθμίσεις εκτύπωσης πίνακα. Η επιλογή αυτή, ανοίγει το δεξιά παράθυρο Εικ.6 (Page options), με ενα πλήθος επιλογών, σχετικά με τον εκτυπωτή σας, για την βέλτιστη μορφή εκτύπωσης. Εικ.6 Δείγμα εκτύπωσης : Δείγμα εκτύπωσης του πίνακα, φαίνεται στην Εικ.7 Εικ.7

10 Ο σταθμός σας στο Internet. Με το παρόν πρόγραμμα, έχετε την δυνατότητα να 'ανεβάσετε' τον μετεωρολογικό σας σταθμό, στο Internet, πολύ εύκολα και αυτόματα. Θα χρειαστείτε κάποια γρήγορη (DSL) σύνδεση (στον υπολογιστή που εχετε συνδέσει τον μετεωρολογικό σταθμό). Εφόσον παραμετροποιήσετε σωστά τα πεδία στο μενού Ρυθμίσεις, τα δεδομένα με την μορφή εικόνων, θα ανεβαίνουν στο Internet, σε τακτά χρονικά διαστήματα, μεσω της αυτόματης ενημέρωσης Οι γραφικές απεικονίσεις του σταθμού σας στο διαδίκτυο, θα έχουν την μορφή που βλέπετε στην Εικ.8α Επίσης υπάρχουν δύο επιλογές για τον επισκέπτη της ιστοσελίδας που φιλοξενεί τα δεδομένα του σταθμού σας. Η πρώτη επιλογή (Εικ.8β), εχει τα δεδομένα του τελευταίου 24ώρου (Εξωτερική θερμοκρασία, Εξωτερική υγρασία, Βαρομετρική πίεση, Ταχύτητα ανέμου, Ριπή ανέμου, Ποσότητα βροχής) Εικ.8α Εικ.8β Η δεύτερη επιλογή (Εικ.8γ), παρουσιάζει τα δεδομένα του τελευταίου μήνα.

11 Outside Temperature: Εξωτερική θερμοκρασία Outside Humidity : Εξωτερική Υγρασία Barometer : Βαρόμετρο Wind Speed : Ταχύτητα Ανέμου Wind Gust : Ριπές Ανέμου Rain Rate : Ποσότητα Βροχής Εικ.8γ Κωδικοί λάθους Το πρόγραμμα Weather 265NE, κατα την διάρκεια της επικοινωνίας του με τον σταθμό 265ΝΕ αλλά και κατα το ανέβασμα των εικόνων στο διαδίκτυο, μπορεί να αντιμετωπίσει διάφορα προβλήματα : Κωδικός Λάθους Error #11004 RqType: 1 Error #10061 RqType: 1 Error #550 RqType: 4 Error #530 RqType: 3 Αποτυχία (Error 550) Error #500 Αιτία ---> λάθος διεύθυνση του server ---> λάθος πόρτα ---> λάθος κατάλογος-server ---> λάθος username/password ---> δεν έχει πρόσβαση για να γράψει στον κατάλογο του server ---> Αποστολή λάθους απο τον ftp Server Αυτοί οι κωδικοί λάθους, καταχωρούνται σε ένα αρχείο που δημιουργείται από το πρόγραμμα και ονομάζεται debug.log Ενα παράδειγμα αποτυχίας που οφείλεται σε εισαγωγή λανθασμένου password φαίνεται πιο κάτω: Κατασκευή γραφημάτων Κατασκευή online τιμών Εναρξη αποστολής αρχείων Αποστολή username Αποστολή password <<<<< η τελευταία εντολή που έστειλε το πρόγραμμα στον ftp server ήταν αυτή Error #530 RqType: 3 <<<<< και εδώ είναι ο κωδικός λάθους που εμφανίζεται και στην οθόνη του προγράμματος Εικ. 9

12 Σημαντική σημείωση Μην εκτελείτε αυτό το πρόγραμμα, παράλληλα με οποιοδήποτε άλλο, το οποίο επικοινωνεί με τον σταθμό, οπως το πρόγραμμα Easy Weather, το οποίο συνοδεύει τον σταθμό, ή άλλα προγράμματα ("Cumulus", κλπ), γιατι δεν θα λειτουργεί σωστά κανένα απο τα δύο προγράμματα. Ο σταθμός, μπορεί να επικοινωνεί μόνο με ενα πρόγραμμα. Για να ρυθμίσετε τον σταθμό 265ΝΕ, ανοίξτε το Easy Weather και κάντε την οποιαδήποτε λεπτομερή ρύθμιση. Κλείστε το και μετά ανοίξτε κάποιο άλλο πρόγραμμα Για να εχετε προσομοίωση του σταθμού σας στην οθόνη του PC αλλά και για να ανεβάσετε τον σταθμό σας στο Internet, ανοίξτε το Weather 265ΝΕ. Για απορίες και σκέψεις σχετικά με βελτιώσεις του προγράμματος Το λογισμικό Weather 265NE, διανέμεται δωρεάν με τον μετεωρολογικό σταθμό 265NE της National Geographic, υπόκεινται σε μελλοντικές αναβαθμίσεις και αλλαγές. Ιούνιος 2009
