1 Ηλεκτροµειωτήρες \ Βιοµηχανικοί µειωτήρες \ Ηλεκτρονικά κινητήριων µηχανισµών \ Αυτοµατισµοί \ Υπηρεσίες Στατική τροφοδοσία ενέργειας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS GC Έκδοση 07/ / EL Οδηγίες λειτουργίας

2 SEW-EURODRIVE Driving the world

3 Περιεχόµενα 1 Σηµαντικές επισηµάνσεις Υποδείξεις ασφαλείας Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία Στήριγµα για ράγα προφίλ (TIS10A...-H..-0) Ράγα προφίλ (TIS10A...-P..-0/F..-0) ιέλευση καλωδίων για αγωγό γραµµής (TIS10A...-A..-0) Κουτί αντιστάθµισης TCS10A ιανοµέας TVS10A Έλασµα συγκράτησης TIS10A...-X Αγωγός γραµµής και αγωγός τροφοδοσίας TLS10E Απαιτούµενα εργαλεία Προσαρµογή διαστάσεων του αγωγού γραµµής TLS10E Σύνδεση του αγωγού γραµµής TLS στο TCS10A / TVS10A Προσαρµογή διαστάσεων του αγωγού τροφοδοσίας TLS10E Σύνδεση του αγωγού τροφοδοσίας TLS10E στο TVS10A Τεχνικά στοιχεία Καλώδιο µεσαίων συχνοτήτων, πέδιλα καλωδίων και σφιγκτήρες καλωδίων Ηλεκτρικά χαρακτηριστικά και πιστοποιήσεις του καλωδίου µεσαίων συχνοτήτων Εγκρίσεις UL Φυλλάδιο διαστάσεων TCS10A / TVS10A Φυλλάδια διαστάσεων για τα στηρίγµατα για ράγες προφίλ TIS10A...-H Φυλλάδια διαστάσεων για άκαµπτες ράγες προφίλ TIS10A...-P Φυλλάδια διαστάσεων για εύκαµπτες ράγες προφίλ TIS10A...-F Φυλλάδια διαστάσεων για διελεύσεις καλωδίων TIS10A...-A Φυλλάδια διαστάσεων για τα ελάσµατα συγκράτησης TIS10A...-X Φυλλάδιο διαστάσεων για το έλασµα θωράκισης Ευρετήριο αλλαγών Αλλαγές σε σχέση µε την προηγούµενη έκδοση Ευρετήριο Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 3

4 1 Σηµαντικές επισηµάνσεις 1 Σηµαντικές επισηµάνσεις Επεξήγηση συµβόλων των προειδοποιήσεων και των οδηγιών ασφαλείας Να ακολουθείτε πάντα τις προειδοποιήσεις και τις οδηγίες ασφαλείας που περιλαµβάνονται στο παρόν εγχειρίδιο! Άµεσος κίνδυνος. Πιθανές συνέπειες: Σοβαρός ή θανάσιµος τραυµατισµός. Επικίνδυνη κατάσταση. Πιθανές συνέπειες: Μικροτραυµατισµοί. Επικίνδυνη κατάσταση. Πιθανές συνέπειες: Ζηµιά στον ηλεκτροκινητήρα ή στο περιβάλλον λειτουργίας του. Συµβουλές για τις εφαρµογές και χρήσιµες πληροφορίες. Προϋπόθεση για τη µη ελαττωµατική λειτουργία του µηχανήµατος και για την κάλυψη εγγύησης είναι η τήρηση των οδηγιών λειτουργίας. Για αυτό προτού αρχίσετε να εργάζεστε µε τη συσκευή διαβάστε προσεκτικά αυτές τις οδηγίες! Οι οδηγίες λειτουργίας περιέχουν σηµαντικές πληροφορίες για το σέρβις και θα πρέπει να φυλάσσονται κοντά στη µονάδα. Ενδεδειγµένη χρήση Οι αγωγοί γραµµής MOVITRANS TLS10E προορίζονται για τη λειτουργία γραµµών µεταφοράς ενέργειας άνευ επαφής σε βιοµηχανικές και εµπορικές εγκαταστάσεις. Οι αγωγοί γραµµής MOVITRANS TLS10E είναι κατάλληλες για τη σύνδεση στην πλευρά εξόδου της µονάδας µετασχηµατισµού TAS10A. Οι αγωγοί γραµµής MOVITRANS TLS10E τοποθετούνται κατά µήκος της διαδροµής µετάδοσης. Θα πρέπει να τηρηθούν οπωσδήποτε όλα όσα αναφέρονται σχετικά µε τα τεχνικά χαρακτηριστικά και τις επιτρεπόµενες συνθήκες στο χώρο τοποθέτησης. Τα εξαρτήµατα εγκατάστασης MOVITRANS TIS10A επιτρέπεται να χρησιµοποιηθούν µόνο µε τη µονάδα µετατροπέα THM10C ή THM20C. Τα κουτιά αντιστάθµισης MOVITRANS TCS10A στις µεγάλες διαδροµές µετάδοσης συνδέονται σε σειρά µε τον αγωγό γραµµής MOVITRANS TLS10E. Οι διανοµείς TVS10A χρησιµοποιούνται ως σηµεία σύνδεσης των αγωγών γραµµής στο πεδίο. Θα πρέπει να τηρηθούν οπωσδήποτε όλα όσα αναφέρονται σχετικά µε τα τεχνικά χαρακτηριστικά και τις επιτρεπόµενες συνθήκες στο χώρο τοποθέτησης. Η έναρξη της λειτουργίας απαγορεύεται µέχρι που να διαπιστωθεί πως το µηχάνηµα τηρεί την οδηγία 89/336/EΟΚ περί ΗΜΣ και µέχρι που να πιστοποιηθεί η συµµόρφωση της τελικής εγκατάστασης προς την οδηγία 98/37/ΕΟΚ περί µηχανών (προσέξτε το πρότυπο EN 60204). 4 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

5 Σηµαντικές επισηµάνσεις 1 Στην εγκατάσταση, την έναρξη λειτουργίας και τη χρήση εγκαταστάσεων µε σύστηµα µεταφοράς ενέργειας άνευ επαφής, οι οποίες λειτουργούν σύµφωνα µε την αρχή της επαγωγής, θα πρέπει για τις θέσεις εργασίας να τηρηθούν οι διατάξεις BG B11 "Ηλεκτροµαγνητικά πεδία". Περιβάλλον χρήσης Απαγορεύεται η χρήση, εκτός και εάν δεν αναφέρεται ρητά: Σε περιοχές µε κίνδυνο εκρήξεων Σε περιβάλλοντα µε επικίνδυνα λάδια, οξέα, αέρια, ατµούς, σκόνες, ακτινοβολίες κλπ. Απόρριψη Πρέπει να τηρούνται οι ισχύοντες κανονισµοί: Ανακυκλώστε σύµφωνα µε τους υπάρχοντες κανονισµούς και ανάλογα µε τα υλικά π.χ.: Σκραπ ηλεκτρονικών κυκλωµάτων (πλακέτες τυπωµένων κυκλωµάτων) αλουµίνιο Λαµαρίνες χαλκό Πλαστικά (τύλιγµα καλωδίου) κλπ. Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 5

6 2 Υποδείξεις ασφαλείας 2 Υποδείξεις ασφαλείας Εγκατάσταση και έναρξη λειτουργίας Μην εγκαθιστάτε και µη λειτουργείτε προϊόντα που έχουν υποστεί βλάβες. Σε περίπτωση ζηµιάς, παρακαλούµε να υποβάλλετε αµέσως καταγγελία στην εταιρεία µεταφοράς. Οι εργασίες εγκατάστασης, έναρξης λειτουργίας και συντήρησης επιτρέπεται να πραγµατοποιηθούν µόνον από εξειδικευµένους ηλεκτρολόγους που έχουν εκπαιδευτεί σε θέµατα πρόληψης ατυχηµάτων, και πάντοτε σύµφωνα µε τις ισχύουσες διατάξεις (π.χ. EN 60204, VBG 4, DIN-VDE 0100/0113/0160). Κατά την εγκατάσταση και την έναρξη λειτουργίας των υπόλοιπων µονάδων θα πρέπει να τηρήσετε τις αντίστοιχες οδηγίες χρήσης! Βεβαιωθείτε ότι τα προληπτικά µέτρα και τα προστατευτικά συστήµατα ανταποκρίνονται στις ισχύουσες διατάξεις (π.χ. EN ή EN 50178). Απαραίτητα µέτρα προστασίας: Γείωση της συσκευής Εξασφαλίστε, λαµβάνοντας τα κατάλληλα µέτρα (π.χ. στο στατικό µετατροπέα TPS10A η δυαδική είσοδος DIØØ "/CONTROLER INHIBIT" θα πρέπει να συνδεθεί µε το DGND) ότι, κατά την ηλεκτρική ενεργοποίηση η εγκατάσταση δεν θα αρχίσει να λειτουργεί χωρίς επίβλεψη. Λειτουργία και σέρβις Πριν αφαιρέσετε το προστατευτικό κάλυµµα θα πρέπει να αποσυνδέσετε τις συσκευές TPS10A και TAS10A από το δίκτυο. Υπάρχει πιθανότητα να διατηρούνται επικίνδυνες τάσεις, ακόµη και 10 λεπτά µετά την απενεργοποίηση του δικτύου. Όταν αφαιρεθεί το προστατευτικό κάλυµµα η συσκευή ανταποκρίνεται στο βαθµό προστασίας ΙΡ00, σε όλες τις κατασκευαστικές οµάδες εµφανίζονται επικίνδυνες τάσεις. Η συσκευή θα πρέπει να είναι κλειστή κατά τη διάρκεια λειτουργίας της. Στην κατάσταση ενεργοποίησης παρουσιάζονται επικίνδυνες τάσεις στους ακροδέκτες εξόδου και στα συνδεδεµένα καλώδια και τους ακροδέκτες. Επικίνδυνες τάσεις µπορούν να παρουσιαστούν ακόµη και όταν ο στατικός µετατροπέας TPS10A συσκευή είναι κλειδωµένος. Το σβήσιµο της ενδεικτικής λυχνίας λειτουργίας V1 και των άλλων στοιχείων ενδείξεων του στατικού µετατροπέα TPS10A, δεν αποτελεί ένδειξη, ότι οι συσκευές TPS10A και TAS10A έχουν αποσυνδεθεί από το δίκτυο και ότι δε φέρουν τάση. Οι εσωτερικές λειτουργίες ασφαλείας της συσκευής µπορεί να επιφέρουν την ακινητοποίηση της εγκατάστασης. Η εξάλειψη της αιτίας αυτού του προβλήµατος ή η επαναφορά µπορεί να έχει ως αποτέλεσµα να τεθεί η εγκατάσταση πάλι σε λειτουργία από µόνη της. Εάν κάτι τέτοιο δεν επιτρέπεται για λόγους ασφαλείας, θα πρέπει να αποσυνδέσετε πρώτα τις συσκευές TPS10A και TAS10A από το δίκτυο και να αποκαταστήσετε το πρόβληµα. 6 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

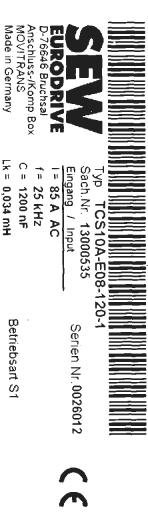

7 Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία 3 3 Εγκατάσταση 3.1 Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία Παράδειγµα περιγραφής τύπου κουτιού αντιστάθµισης T C S 10 A Ι Τύπος: 1 = Τυπική 2 = Ειδική έκδοση Χωρητικότητα αντιστάθµισης: 090 = 900 nf 120 = 1200 nf Ρεύµα αγωγού γραµµής: 06 = 60 A / 08 = 85 A Έκδοση περιβλήµατος: E = αυξηµένος βαθµός προστασίας IP65 Έκδοση: A Κατασκευαστική σειρά και γενιά: 10 = Τυπική Τύπος τοποθέτησης: S = µόνιµη Εξαρτήµατα: C = Κουτί αντιστάθµισης Τύπος: T = MOVITRANS Παράδειγµα περιγραφής τύπου διανοµέα T V S 10 A Ι Τύπος: 1 = Τυπική 2 = Ειδική έκδοση Χωρητικότητα αντιστάθµισης: δεν έχει τοποθετηθεί Ρεύµα αγωγού γραµµής: 06 = 60 A / 08 = 85 A Έκδοση περιβλήµατος: E = αυξηµένος βαθµός προστασίας IP65 Έκδοση: A Κατασκευαστική σειρά και γενιά: 10 = Τυπική Τύπος τοποθέτησης: S = µόνιµη Εξαρτήµατα: V = ιανοµέας Τύπος: T = MOVITRANS Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 7

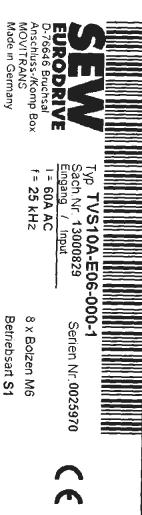

8 3 Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία Παράδειγµα περιγραφής τύπου αγωγού γραµµής T L S 10 Ι Τύπος: 1 = Τυπική 2 = µε πέδιλο καλωδίου Αριθµός µεµονωµένων κλώνων: 01 = ενός κλώνου 06 = έξι κλώνων ιατοµή αγωγού: 006 = 6 mm = 8 mm = 16 mm = 25 mm = 41 mm 2 Έκδοση αγωγού γραµµής: E = στρογγυλός Κατασκευαστική σειρά και γενιά: 10 = Τυπική Τύπος τοποθέτησης: S = µόνιµη Εξαρτήµατα: L = Αγωγός γραµµής υψηλής συχνότητας Τύπος: T = MOVITRANS Παραδείγµατα πινακίδων τύπου Εικόνα 1: Πινακίδα τύπου για το κουτί αντιστάθµισης TCS10A-E AXX Εικόνα 2: Πινακίδα τύπου για το διανοµέα TVS10A-E AXX 8 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

9 Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία 3 Παράδειγµα περιγραφής τύπου εξαρτηµάτων εγκατάστασης T I S 10 A 0XX - XXX - 0 Τύπος: 0 = Τυπική Στήριγµα, κοµπλέ (για ράγα προφίλ): H00 = Προφίλ AFT 180 H01 = Προφίλ Cinetic 180 H02 = Προφίλ Dürr 180 Ράγα προφίλ, εύκαµπτη (κανάλι καλωδίων), µήκος 2,2 m: F33 = εύκαµπτη, διάσταση τοποθέτησης 33 mm F74 = εύκαµπτη, διάσταση τοποθέτησης 74 mm Ράγα προφίλ, άκαµπτη (κανάλι καλωδίων), µήκος 3 m: Ρ33 = άκαµπτη, διάσταση τοποθέτησης 33 mm Ρ74 = άκαµπτη, διάσταση τοποθέτησης 74 mm ιέλευση καλωδίων: A00 = Περίβληµα A74 = ιέλευση καλωδίων 8 mm 2 Έλασµα συγκράτησης (για TCS, TVS και TIS10A008-H02-0): X00 = Προφίλ AFT 180 X01 = Προφίλ Cinetic 180 X02 = Dürr 180 XH2 = Universal ιατοµή του αγωγού γραµµής: 008 = 8 mm 2 Έκδοση: A Κατασκευαστική σειρά και γενιά: 10 = Τυπική Τύπος τοποθέτησης: S = µόνιµη Εξαρτήµατα: I = Εξάρτηµα εγκατάστασης Τύπος: T = MOVITRANS Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 9

10 3 Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία Περιεχόµενα συσκευασίας κουτιού αντιστάθµισης TCS10A, ρεύµα αγωγού γραµµής 60 A / 85 A Κουτί αντιστάθµισης Περιεχόµενα στη συσκευασία TCS10A-E TCS10A µε τοποθετηµένες τυφλές κοχλιώσεις TCS10A-E TCS10A-E φακοειδείς βίδες M8, µε ροδέλα ασφαλείας και απλή ροδέλα 1 φακοειδής βίδα M5 µε ροδέλα ασφαλείας και απλή ροδέλα για την αντιστάθµιση δυναµικού Περιεχόµενο συσκευασία διανοµέα TVS10A, ρεύµα αγωγού γραµµής 60 A ιανοµέας Περιεχόµενα στη συσκευασία TVS10A-E TVS10A µε 4 τοποθετηµένες τυφλές κοχλιώσεις M25 και 2 τοποθετηµένες τυφλές κοχλιώσεις M32 1 φακοειδής βίδα M5 µε ροδέλα ασφαλείας και απλή ροδέλα για την αντιστάθµιση δυναµικού 8 εξάγωνα παξιµάδια M6 8 βραχυκυκλωτήρες Περιεχόµενο συσκευασία διανοµέα TVS10A, ρεύµα αγωγού γραµµής 85 A ιανοµέας Περιεχόµενα στη συσκευασία TVS10A-E TVS10A µε τοποθετηµένες τυφλές κοχλιώσεις 1 φακοειδής βίδα M5 µε ροδέλα ασφαλείας και απλή ροδέλα για την TVS10A-E αντιστάθµιση δυναµικού 4 εξάγωνα παξιµάδια M8 4 βραχυκυκλωτήρες Περιεχόµενα συσκευασίας αγωγού γραµµής και αγωγού τροφοδοσίας TLS10E χωρίς πέδιλα καλωδίων Στην παραγγελία αναφέρετε το µήκος που επιθυµείτε σε µέτρα. Αγωγός γραµµής χωρίς πέδιλα καλωδίων TLS10E TLS10E TLS10E TLS10E TLS10E Περιεχόµενα στη συσκευασία του αγωγού γραµµής και του αγωγού τροφοδοσίας TLS10E µε πέδιλο στο ένα άκρο του καλωδίου Στα περιεχόµενα συσκευασίας περιλαµβάνεται ένα δεύτερο πέδιλο καλωδίου για τη σύνδεση στον πείρο M8. Στην παραγγελία αναφέρετε το µήκος που επιθυµείτε σε µέτρα. Αγωγός γραµµής µε πέδιλο στο ένα άκρο του καλωδίου TLS10E TLS10E Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

11 Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία 3 Περιεχόµενα στη συσκευασία των εξαρτηµάτων εγκατάστασης TIS10A για την τοποθέτηση σε αλουµινένιες ράγες προφίλ Τα εξαρτήµατα εγκατάστασης TIS10A008.. (στηρίγµατα, ράγες προφίλ, ελάσµατα συγκράτησης, διελεύσεις καλωδίων) είναι κατάλληλα για την τοποθέτηση σε αλουµινένιες ράγες προφίλ (π.χ. σε ηλεκτρικές κρεµαστές γραµµές). Εξαρτήµατα εγκατάστασης Θέση Περιγραφή τύπου Σετ στήριξης κοµπλέ µε 2 περιστρεφόµενα στηρίγµατα, κατάλληλο για την αλουµινένια ράγα προφίλ AFT 180 TIS10A008-H00-0 Σετ στήριξης κοµπλέ µε 2 περιστρεφόµενα στηρίγµατα, κατάλληλο για την TIS10A008-H01-0 [4] αλουµινένια ράγα προφίλ Cinetic 180 Σετ στήριξης κοµπλέ µε 2 περιστρεφόµενα στηρίγµατα, κατάλληλο για την TIS10A008-H02-0 αλουµινένια ράγα προφίλ Dürr 180 Ράγα προφίλ, άκαµπτη, διάσταση τοποθέτησης 33 mm, µήκος 3 m [6] TIS10A008-P33-0 Ράγα προφίλ, άκαµπτη, διάσταση τοποθέτησης 74 mm, µήκος 3 m [5] TIS10A008-P74-0 Ράγα προφίλ, εύκαµπτη, διάσταση τοποθέτησης 33 mm, µήκος 2,2 m [7] TIS10A008-F33-0 Ράγα προφίλ, εύκαµπτη, διάσταση τοποθέτησης 74 mm, µήκος 2,2 m [8] TIS10A008-F74-0 Περίβληµα διέλευσης καλωδίων [2] TIS10A008-A00-0 Πλαίσιο εισόδου καλωδίων για αγωγό γραµµής 8 mm 2 [3] TIS10A008-A74-0 Έλασµα συγκράτησης κοµπλέ µε 2 βίδες εσωτερικού εξαγώνου Μ6x25, κατάλληλο για την αλουµινένια ράγα προφίλ AFT 180 Έλασµα συγκράτησης κοµπλέ µε 2 βίδες εσωτερικού εξαγώνου Μ6x25, κατάλληλο για την αλουµινένια ράγα προφίλ Cinetic 180 Έλασµα συγκράτησης κοµπλέ µε 2 βίδες εσωτερικού εξαγώνου Μ6x25, κατάλληλο για την αλουµινένια ράγα προφίλ Dürr 180 Αλουµινένια ράγα προφίλ (δεν περιλαµβάνεται στο περιεχόµενο συσκευασίας) TIS10A-008-X00-0 TIS10A-008-X01-0 [1] TIS10A-008-X02-0 [9] Τα εξαρτήµατα εγκατάστασης TIS10A επιτρέπεται να χρησιµοποιηθούν µόνο µε τη µονάδα µετατροπέα THM10C ή THM20C. Για την ασφαλή στερέωση των ραγών προφίλ, απαιτούνται τα παρακάτω στηρίγµατα: Ευθεία διαδροµή µε άκαµπτη ράγα προφίλ TIS10A008-Pxx: 2 τεµάχια / µέτρο Στροφή µε εύκαµπτη ράγα προφίλ TIS10A008-Fxx: 3 τεµάχια / µέτρο [1] [2] [9] [3] [4] [5] [6] [7] [8] [9] 57970AXX Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 11

12 3 Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία ιάσταση τοποθέτησης Η παρακάτω εικόνα δείχνει τη διάσταση τοποθέτησης των συναρµολογηµένων ραγών προφίλ [A] [B] [C] 58064AXX [A] [B] [C] Προφίλ AFT 180 µε κατάλληλο στήριγµα (...H00-0) και ράγα προφίλ Προφίλ Cinetic 180 µε κατάλληλο στήριγµα (...H01-0) και ράγα προφίλ Προφίλ Dürr 180 µε κατάλληλο στήριγµα (...H02-0) και ράγα προφίλ 12 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

13 Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία 3 Περιεχόµενο συσκευασίας εξαρτηµάτων εγκατάστασης TIS10A για γενική τοποθέτηση Τα εξαρτήµατα εγκατάστασης TIS10A008.. (στήριγµα, ράγες προφίλ, ελάσµατα συγκράτησης, διελεύσεις καλωδίων) είναι κατάλληλα για τη γενική τοποθέτηση σε µηχανήµατα. Στην τοποθέτηση σε µία µεταλλική κατασκευή θα πρέπει να χρησιµοποιήσετε το έλασµα θωράκισης (δεν περιλαµβάνεται στη συσκευασία, Æ Κεφ. "Τεχνικά στοιχεία"). Εξαρτήµατα εγκατάστασης Θέση Περιγραφή τύπου Σετ στήριξης κοµπλέ µε 2 περιστρεφόµενα στηρίγµατα, κατάλληλο για το [3] TIS10A008-H02-0 έλασµα συγκράτησης γενικής χρήσης Ράγα προφίλ, άκαµπτη, διάσταση τοποθέτησης 33 mm, µήκος 3 m [5] TIS10A008-P33-0 Ράγα προφίλ, άκαµπτη, διάσταση τοποθέτησης 74 mm, µήκος 3 m [4] TIS10A008-P74-0 Ράγα προφίλ, εύκαµπτη, διάσταση τοποθέτησης 33 mm, µήκος 2,2 m [6] TIS10A008-F33-0 Ράγα προφίλ, εύκαµπτη, διάσταση τοποθέτησης 74 mm, µήκος 2,2 m [7] TIS10A008-F74-0 Περίβληµα διέλευσης καλωδίων [1] TIS10A008-A00-0 Πλαίσιο εισόδου καλωδίων για αγωγό γραµµής 8 mm 2 [2] TIS10A008-A74-0 Έλασµα συγκράτησης γενικής χρήσης [9] TIS10A-008-XH2-0 Έλασµα θωράκισης για την τοποθέτηση σε µεταλλική κατασκευή [8] (δεν περιλαµβάνεται στη συσκευασία) Τα εξαρτήµατα εγκατάστασης TIS10A επιτρέπεται να χρησιµοποιηθούν µόνο µε τη µονάδα µετατροπέα THM10C ή THM20C. Για την ασφαλή στερέωση των ραγών προφίλ, απαιτούνται τα παρακάτω στηρίγµατα: Ευθεία διαδροµή µε άκαµπτη ράγα προφίλ TIS10A008-Pxx: 2 τεµάχια / µέτρο Στροφή µε εύκαµπτη ράγα προφίλ TIS10A008-Fxx: 3 τεµάχια / µέτρο [A] Τοποθέτηση σε αλουµινένια κατασκευή [A] [Β] Τοποθέτηση σε µεταλλική κατασκευή [B] [1] [2] [3] [9] [4] [5] [6] [7] 59302AXX [3] [9] [4] [5] [6] [7] [8] 59310AXX Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 13

14 3 Εγκατάσταση Περιγραφή τύπου, πινακίδες αναγνώρισης και περιεχόµενα στη συσκευασία ιάσταση τοποθέτησης Η παρακάτω απεικόνιση δείχνει τη διάσταση τοποθέτησης της συναρµολογηµένης ράγας προφίλ µε το έλασµα συγκράτησης γενικής χρήσης TIS10008-XH2-0 για το στήριγµα TIS10A008-H [A] [B] 59325AXX [A] [B] Τοποθέτηση στο αλουµινένιο προφίλ Τοποθέτηση µε έλασµα θωράκισης σε µεταλλική κατασκευή 14 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

15 Εγκατάσταση Στήριγµα για ράγα προφίλ (TIS10A...-H..-0) Στήριγµα για ράγα προφίλ (TIS10A...-H..-0) Πιστοποίηση UL Έχει εκδοθεί πιστοποίηση UL για το συνθετικό υλικό που χρησιµοποιείται στα στηρίγµατα TIS10A...-H..-0. Περιγραφή Το στήριγµα TIS10A...-H..-0 χρησιµεύει για τη στήριξη της ράγας προφίλ (κανάλι καλωδίων) TIS10A...-P..-0/F..-0 (Æ Κεφάλαιο "Ράγα προφίλ TIS10A...-P..-0/F..-0"). Το σετ στήριξης παραδίδεται κοµπλέ µε 2 περιστρεφόµενα στηρίγµατα. [1] [2] [3] 58925AXX [1] TIS10A008-H00-0 κατάλληλο για προφίλ AFT 180 [2] TIS10A008-H01-0 κατάλληλο για προφίλ Cinetic 180 [3] TIS10A008-H02-0 κατάλληλο για προφίλ Dürr 180 και στήριγµα γενικής χρήσης Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 15

16 3 Εγκατάσταση Ράγα προφίλ (TIS10A...-P..-0/F..-0) 3.3 Ράγα προφίλ (TIS10A...-P..-0/F..-0) Πιστοποίηση UL Έχει εκδοθεί πιστοποίηση UL για το συνθετικό υλικό που χρησιµοποιείται στη ράγα προφίλ TIS10A...-P..-0/F..-0. Άκαµπτη ράγα προφίλ TIS10A...-P..-0 Η ράγα προφίλ TIS10A...-P..-0 σε άκαµπτη έκδοση χρησιµοποιείται για την στήριξη του αγωγού γραµµής, κατά προτίµηση σε ευθεία τµήµατα της διαδροµής. [1] [2] 58926AXX [1] TIS10A008-P33-0 [2] TIS10A008-P Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

17 Εγκατάσταση Ράγα προφίλ (TIS10A...-P..-0/F..-0) 3 Εύκαµπτη ράγα προφίλ TIS10A...-F..-0 Η ράγα προφίλ TIS10A...-F..-0 σε εύκαµπτη έκδοση χρησιµοποιείται για την στήριξη του αγωγού γραµµής, κατά προτίµηση σε στροφές της διαδροµής του αγωγού γραµµής. [1] [2] 57733AXX [1] TIS10A008-F33-0 [2] TIS10A008-F74-0 Τοποθέτηση ράγας προφίλ TIS10A...-P..-0/F..-0 Η παρακάτω εικόνα δείχνει τη βασική διαδικασία τοποθέτησης µίας ράγας προφίλ TIS10A...-P..-0/F..-0 στο κατάλληλο στήριγµα TIS10A..-H..-0. [A] [B] [1] [2] [3] [4] [1] [2] [3] [4] 57745AXX [1] Προφίλ τοποθέτησης [2] Στήριγµα TIS10A...-H..-0 [3] Περιστρεφόµενο στήριγµα [4] Ράγα προφίλ TIS10A...-P..-0/F..-0 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 17

18 3 Εγκατάσταση ιέλευση καλωδίων για αγωγό γραµµής (TIS10A...-A..-0) 3.4 ιέλευση καλωδίων για αγωγό γραµµής (TIS10A...-A..-0) Πιστοποίηση UL Έχει εκδοθεί πιστοποίηση UL για το συνθετικό υλικό που χρησιµοποιείται στα πλαίσια εισόδου καλωδίων TIS10A008-A74-0. Περιγραφή Η διέλευση καλωδίων TIS10A...-A..-0 χρησιµοποιείται όταν η πρέπει να διακοπεί η διαδροµή του αγωγού γραµµής. Οι αντίστοιχες περιπτώσεις είναι: σε σηµεία διακλάδωσης του αγωγού γραµµής στη σύνδεση σε κουτί αντιστάθµισης TCS10A ή σε διανοµέα TVS10A στο τέλος µίας διαδροµής αγωγού γραµµής (τερµατισµός διαδροµής) [1] [2] 58928AXX [1] TIS10A008-A00-0 (περίβληµα διέλευσης καλωδίων) [2] TIS10A008-A74-0 (πλαίσιο εισόδου καλωδίων για αγωγό γραµµής 8 mm 2 ) 18 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

19 Εγκατάσταση Κουτί αντιστάθµισης TCS10A Κουτί αντιστάθµισης TCS10A Περιγραφή Το κουτί αντιστάθµισης TCS10A χρησιµοποιείται για την αντιστάθµιση της επαγωγικότητας της γραµµής. [3] [2] [1] [2] [3] 56902AXX [1] Κουτί αντιστάθµισης TCS10A [2] Φλάντζα αριστερά/δεξιά [3] Σύνδεση PE (Μ5) Συνδέστε τη σύνδεση PE (διατοµή αγωγού 16 mm 2 ) µε τη γείωση. Πλήθος και µέγεθος των τυφλών κοχλιώσεων Πλήθος και µέγεθος των τυφλών κοχλιώσεων Τύπος κουτιού αντιστάθµισης Φλάντζα αριστερά Φλάντζα δεξιά TCS10A-E TCS10A-E TCS10A-E xM25 2xM32 4xM25 2xM32 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 19

20 3 Εγκατάσταση ιανοµέας TVS10A 3.6 ιανοµέας TVS10A Περιγραφή Ο διανοµέας TVS10A χρησιµοποιείται για τη σύνδεση του αγωγού τροφοδοσίας TLS10E (ερµάριο τροφοδοσίας Æ γραµµή µεταφοράς ενέργειας). για τη ζεύξη των αγωγών γραµµής στη γραµµή µεταφοράς ενέργειας. [4] [3] [1] [2] [4] 56903AXX [1] ιανοµέας TVS10A [2] Φλάντζα δεξιά [3] Φλάντζα αριστερά [4] Σύνδεση PE (Μ5) Συνδέστε τη σύνδεση PE (διατοµή αγωγού 16 mm 2 ) µε τη γείωση. Πλήθος και µέγεθος των τυφλών κοχλιώσεων Πλήθος και µέγεθος των τυφλών κοχλιώσεων Τύπος διανοµέα Φλάντζα αριστερά Φλάντζα δεξιά TVS10A-E TVS10A-E TVS10A-E xM32 2xM32 4xM25 2xM32 20 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

21 Εγκατάσταση Έλασµα συγκράτησης TIS10A...-X Έλασµα συγκράτησης TIS10A...-X..-0 Περιγραφή Το έλασµα συγκράτησης TIS10A008-X0.-0 χρησιµοποιείται για τη στερέωση ενός κουτιού αντιστάθµισης TCS10A ή ενός διανοµέα TVS10A σε µία αλουµινένια ράγα προφίλ. Για τους τύπους αλουµινένιων προφίλ των διαφόρων κατασκευαστών, διατίθεται ένα κατάλληλα προσαρµοσµένο έλασµα συγκράτησης. Το έλασµα συγκράτησης TIS10A...-X0.-0 παραδίδεται µε δύο βίδες εσωτερικού εξαγώνου M6x25. Το έλασµα συγκράτησης γενικής χρήσης TIS10A008-XH2 χρησιµοποιείται στη στερέωση των στηριγµάτων TIS10A008-H02-0 σε µία αλουµινένια ή µεταλλική κατασκευή, όταν δεν υπάρχει καµία αλουµινένια ράγα προφίλ. [1] [2] [3] [4] 59298AXX [1] TIS10A008-X00-0 κατάλληλο για αλουµινένια ράγα προφίλ AFT 180 [2] TIS10A008-Χ01-0 κατάλληλο για αλουµινένια ράγα προφίλ Cinetic 180 [3] TIS10A008-X02-0 κατάλληλο για αλουµινένια ράγα προφίλ Dürr 180 [4] TIS10A008-XH2-0 για τη στερέωση του στηρίγµατος TIS10A008-H02-0 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 21

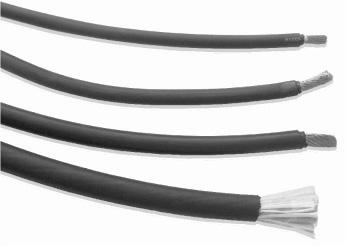

22 3 Εγκατάσταση Αγωγός γραµµής και αγωγός τροφοδοσίας TLS10E 3.8 Αγωγός γραµµής και αγωγός τροφοδοσίας TLS10E Έγκριση UL Έχει εκδοθεί πιστοποίηση UL για τους αγωγούς γραµµής TLS10E. [1] [2] [3] [4] 56894AXX Περιγραφή [1] TLS10E : Καλώδιο µεσαίων συχνοτήτων (αγωγός γραµµής) για µονάδα µετατροπέα ΤΗΜ ιατοµή αγωγού 8 mm 2 Τοποθέτηση ως βρόχος ρεύµατος στο πλαστικό προφίλ [2] TLS10E : Καλώδιο µεσαίων συχνοτήτων (αγωγός γραµµής) για µονάδα µετατροπέα ΤΗΜ ιατοµή αγωγού 16 mm 2 Τοποθέτηση εντός ή επί του εδάφους [3] TLS10E / TLS10E : Καλώδιο µεσαίων συχνοτήτων (αγωγός γραµµής) για µονάδα µετατροπέα ΤΗΜ ιατοµή αγωγού 25 mm 2 / ιατοµή αγωγού 41 mm 2 Τοποθέτηση ως βρόχος ρεύµατος εντός ή επί του εδάφους [4] TLS10E : Καλωδιοταινία µε λεπτούς κλώνους ως αγωγός ερµαρίου τροφοδοσίας Æ Γραµµή µεταφοράς ενέργειας ιατοµή αγωγού 6 6 mm 2 Μόνιµη τοποθέτηση, π.χ. στο κανάλι καλωδίων ή ως αλυσιδωτός αγωγός 22 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

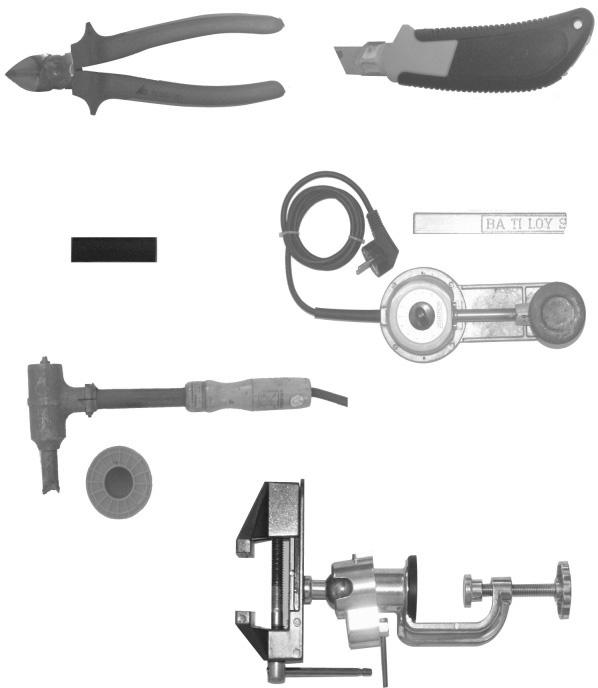

23 Εγκατάσταση Απαιτούµενα εργαλεία Απαιτούµενα εργαλεία Κατάλληλα εργαλεία για την προσαρµογή διαστάσεων των αγωγών γραµµής: [1] [2] [3] [4] [5] [6] 56977AXX [1] Κόφτης [4] οχείο θερµοσυγκόλλησης µε καλάι [2] Μαχαίρι [5] Κολλητήρι µε καλάι [3] Εύκαµπτος σωλήνας [6] Μέγγενη Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 23

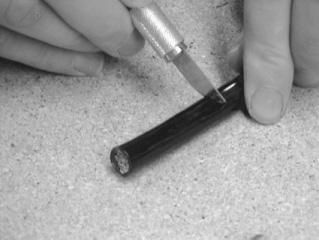

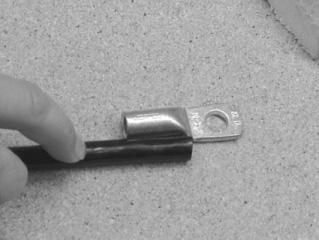

24 3 Εγκατάσταση Προσαρµογή διαστάσεων του αγωγού γραµµής TLS10E 3.10 Προσαρµογή διαστάσεων του αγωγού γραµµής TLS10E Αγωγός γραµµής Οι αγωγοί γραµµής του συστήµατος MOVITRANS είναι καλώδια µεσαίων συχνοτήτων. Ο πυρήνας του καλωδίου µεσαίων συχνοτήτων αποτελείται από πολλά λεπτά, µονωµένα µεταξύ τους σύρµατα και προστατεύεται µε διπλή µόνωση από την αφή. Προσαρµογή διαστάσεων Για την προσαρµογή των διαστάσεων σε αγωγούς γραµµής προτείνεται η χρήση δοχείου θερµοσυγκόλλησης ή ενός κολλητηριού. εν επιτρέπεται η συµπίεση των πέδιλων καλωδίων! Συγκόλληση πέδιλων καλωδίων Συγκολλήστε καλά τα άκρα των καλωδίων µε τα πέδιλα! Μόνον έτσι θα εξασφαλίσετε µία σχετικά χαµηλή µεταβατική αντίσταση! Κατασκευή βυσµάτων Η κατασκευή βυσµάτων πραγµατοποιείται σε περισσότερα βήµατα. Ενεργήστε ως εξής: 1. ιπλώστε το περίβληµα πάνω από το άκρο του καλωδίου. 2. Μαρκάρετε το µήκος που θέλετε να απογυµνώσετε. 3. Στη συνέχεια απογυµνώστε το άκρο του καλωδίου AXX 56154AXX 24 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

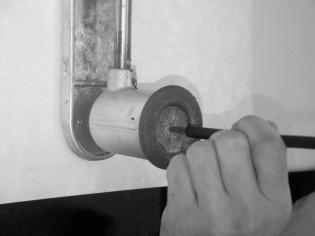

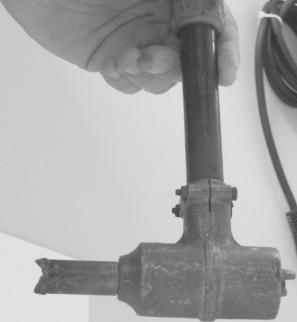

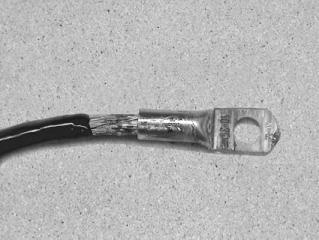

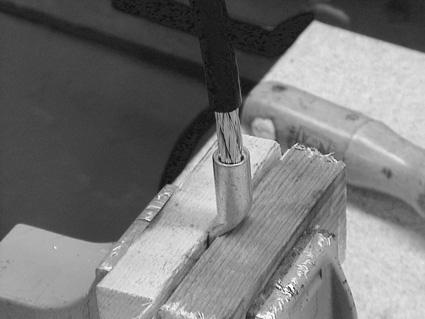

25 Εγκατάσταση Προσαρµογή διαστάσεων του αγωγού γραµµής TLS10E 3 4. Συγκολλήστε το απογυµνωµένο άκρο του καλωδίου µε δοχείο θερµοσυγκόλλησης ή κολλητήρι (Æ παρακάτω εικόνα). Με κολλητήρι (Æ εικόνα A): Γεµίστε το πέδιλο του καλωδίου µε καλάι µέχρι τη µέση και εισάγετε το απογυµνωµένο άκρο του καλωδίου. Θερµάνετε το πέδιλο του καλωδίου µέχρι να αποκολληθεί το υλικό µόνωσης (χρώµα) των συρµάτων και να αρχίσει να βγαίνει το φαιό λιωµένο υλικό από το πέδιλο. Με δοχείο θερµοσυγκόλλησης (Æ εικόνα B): Κρατήστε το απογυµνωµένο άκρο του καλωδίου µέσα στο δοχείο θερµοσυγκόλλησης, µέχρι το µονωτικό υλικό (χρώµα) να αποκολληθεί από τα σύρµατα και να επιπλέει µέσα στο δοχείο. A B 56975AXX 5. Κατά τη συγκόλληση φροντίστε ώστε το µονωτικό υλικό (χρώµα) των συρµάτων να εκρεύσει από το πέδιλο του καλωδίου! Μόνον έτσι θα εξασφαλιστεί η σωστή σύνδεση AXX Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 25

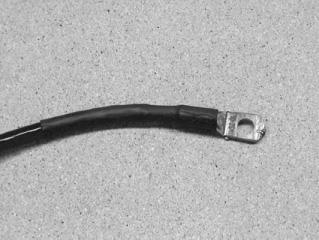

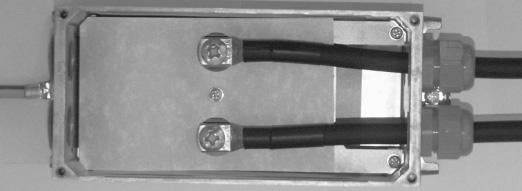

26 3 Εγκατάσταση Σύνδεση του αγωγού γραµµής TLS στο TCS10A / TVS10A 6. Περάστε το περίβληµα πάνω στο σηµείο συγκόλλησης. 7. Θερµάνετε το περίβληµα, µέχρι να περικλείσει στενά το σηµείο συγκόλλησης AXX 3.11 Σύνδεση του αγωγού γραµµής TLS στο TCS10A / TVS10A 1. Ξεβιδώστε τις τυφλές κοχλιώσεις (ανάλογα µε τον αριθµό των αγωγών γραµµής που θα συνδεθούν). 2. Στη θέση των τυφλών κοχλιώσεων βιδώστε τους αντίστοιχους σφιγκτήρες καλωδίου M25 (TCS10A) ή M25/M32/Μ40 (TVS10A). 3. Ανοίξτε τη µονάδα. Ξεβιδώστε τις τέσσερις εξάγωνες βίδες M5 από το καπάκι του καλύµµατος. 4. Περάστε τον αγωγό γραµµής µέσα από το σφιγκτήρα καλωδίου προς το χώρο σύνδεσης του TCS/TVS. 5. Σύνδεση του αγωγού γραµµής TLS στο TCS10A: Ξεβιδώστε από την πλακέτα σύνδεσης του TCS10A τις δύο φακοειδείς βίδες M8. Τοποθετήστε τα πέδιλα καλωδίων µε τον αγωγό γραµµής στον κοχλία σύνδεσης. Βιδώστε τις δύο φακοειδείς βίδες πάλι στον κοχλία σύνδεσης. Μ' αυτό τον τρόπο στερεώνονται οι αγωγοί γραµµής. Εικόνα 3: Πλήρως συνδεδεµένος αγωγός γραµµής στο TCS10A 56978AXX 26 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

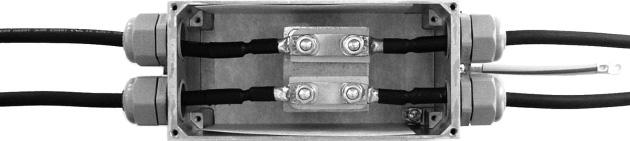

27 Εγκατάσταση Προσαρµογή διαστάσεων του αγωγού τροφοδοσίας TLS10E Σύνδεση του αγωγού γραµµής TLS στο TVS10A: Ξεβιδώστε στη λάµα συγκράτησης τα εξάγωνα παξιµάδια M6 από τον κοχλία σύνδεσης (σύµφωνα µε το σχεδιάγραµµα συνδέσεων και ανάλογα µε τον αριθµό των αγωγών γραµµής που θα συνδεθούν). Συνδέστε τους βραχυκυκλωτήρες σύµφωνα µε το σχεδιάγραµµα ηλεκτρικής ροής. Τοποθετήστε τα πέδιλα καλωδίων µε τον αγωγό γραµµής στον κοχλία σύνδεσης της λάµας συγκράτησης. Βιδώστε τα εξάγωνα παξιµάδια M6 πάλι επάνω στον κοχλία σύνδεσης. Μ' αυτό τον τρόπο στερεώνονται οι αγωγοί γραµµής. Εικόνα 4: 58098AXX Πλήρως συνδεδεµένος αγωγός γραµµής στο TVS10A για ρεύµα αγωγού γραµµής 60 A Εικόνα 5: 58099AXX Πλήρως συνδεδεµένος αγωγός γραµµής στο TVS10A για ρεύµα αγωγού γραµµής 85 A 7. Στερεώστε πάλι το καπάκι του καλύµµατος µε τις τέσσερις εξάγωνες βίδες M Προσαρµογή διαστάσεων του αγωγού τροφοδοσίας TLS10E Αγωγός τροφοδοσίας Ο αγωγός τροφοδοσίας (ερµάριο τροφοδοσίας Æ γραµµή µεταφοράς ενέργειας) είναι ένα καλώδιο έξι κλώνων. Οι έξι κλώνοι χωρίζονται σε 3 µπλε και 3 µαύρους κλώνους. Οι 3 κλώνοι ιδίου χρώµατος χρησιµοποιούνται ως αγωγοί τροφοδοσίας ή επιστροφής και συνδέονται παράλληλα στο TVS10A. Προσαρµογή διαστάσεων Στον αγωγό τροφοδοσίας τα σύρµατα ενός κλώνου δεν είναι µεταξύ τους µονωµένα. Σε αντίθεση µε τους αγωγούς γραµµής µπορείτε στον αγωγό τροφοδοσίας να συµπιέσετε τα πέδιλα καλωδίων στα άκρα των κλώνων µε ένα κοινό εργαλείο. Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 27

28 3 Εγκατάσταση Σύνδεση του αγωγού τροφοδοσίας TLS10E στο TVS10A 3.13 Σύνδεση του αγωγού τροφοδοσίας TLS10E στο TVS10A 1. Ξεβιδώστε µία τυφλή κοχλίωση (M32) από το TVS10A. 2. Βιδώστε στη θέση της τυφλής κοχλίωσης έναν σφιγκτήρα καλωδίων M Ανοίξτε τη µονάδα. Ξεβιδώστε τις τέσσερις εξάγωνες βίδες M5 από το καπάκι του καλύµµατος. 4. Πιέστε σε κάθε έναν από τους έξι κλώνους του καλωδίου τροφοδοσίας ένα πέδιλο µε δακτυλίδι (6 mm 2 µε οπή 6 mm). 5. Περάστε τον προσαρµοσµένο αγωγό τροφοδοσίας µε τα πέδιλα µέσα από το σφιγκτήρα καλωδίου προς το χώρο συνδέσεων του TVS10A. 6. Σύνδεση του αγωγού τροφοδοσίας TLS10E στο TVS10A: Ξεβιδώστε στη λάµα συγκράτησης τα εξάγωνα παξιµάδια M6 από τον κοχλία σύνδεσης (σύµφωνα µε το σχεδιάγραµµα συνδέσεων και ανάλογα µε τον αριθµό των αγωγών γραµµής που θα συνδεθούν). Συνδέστε τους βραχυκυκλωτήρες σύµφωνα µε το σχεδιάγραµµα ηλεκτρικής ροής. Τοποθετήστε τρεις κλώνους του καλωδίου τροφοδοσίας µε το ίδιο χρώµα και µε τα πέδιλα στον κοχλία σύνδεσης της λάµας συγκράτησης. Βιδώστε τα εξάγωνα παξιµάδια M6 πάλι επάνω στον κοχλία σύνδεσης. Μ' αυτό τον τρόπο στερεώνεται ο αγωγός τροφοδοσίας. 7. Στερεώστε πάλι το καπάκι του καλύµµατος µε τις τέσσερις εξάγωνες βίδες M5. 28 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

29 Τεχνικά στοιχεία Καλώδιο µεσαίων συχνοτήτων, πέδιλα καλωδίων και σφιγκτήρες καλωδίων kva i P f n Hz 4 4 Τεχνικά στοιχεία 4.1 Καλώδιο µεσαίων συχνοτήτων, πέδιλα καλωδίων και σφιγκτήρες καλωδίων Τύπος αγωγού γραµµής Για τη σύνδεση του καλωδίου µεσαίων συχνοτήτων στο TVS10A µε κοχλία σύνδεσης M6: ιατοµή αγωγού Εξωτερική διάµετρος Πέδιλο καλωδίου [mm 2 ] [mm] Τύπος Πλάτος [mm] TLS10E Σφιγκτήρας 1R/6 TLS10E ± 0.3 Σφιγκτήρας 3R/6 TLS10E ± 0.3 Σφιγκτήρας 4R/6 TLS10E ± 0.3 Σφιγκτήρας 5SG/6 TLS10E ± 0.4 Σφιγκτήρας 6SG/6 Σφιγκτήρας καλωδίου (πλαστικό) Περιοχή επαφής [mm] 12 M M M Τύπος αγωγού γραµµής ιατοµή αγωγού Για τη σύνδεση καλωδίου µεσαίων συχνοτήτων στο TCS10A / TAS10A (4 kw) µε κοχλία σύνδεσης M8: Εξωτερική διάµετρος Πέδιλο καλωδίου Εφαρµογή Σφιγκτήρας καλωδίου Περιοχή επαφής [mm 2 ] [mm] Τύπος Πλάτος [mm] (πλαστικό) [mm] TLS10E Σφιγκτήρας 1R/8 15 TAS10A (4 kw) TLS10E ± 0.3 Σφιγκτήρας 3R/8 15 TCS10A M TLS10E ± 0.3 Σφιγκτήρας 4R/8 16 TCS10A TLS10E ± 0.3 Σφιγκτήρας 5R/8 M TAS10A (4 kw) TLS10E ± 0.4 Σφιγκτήρας 6SG/8 Για τη σύνδεση καλωδίου µεσαίων συχνοτήτων στο TAS10A (16 kw) µε κοχλία σύνδεσης M10: Τύπος ιατοµή αγωγού Εξωτερική διάµετρος Πέδιλο καλωδίου [mm 2 ] [mm] Τύπος Πλάτος [mm] TLS10E Σφιγκτήρας 1R/10 17 TLS10E ± 0.3 Σφιγκτήρας 4R/10 18 TLS10E ± 0.3 Σφιγκτήρας 5R/10 TLS10E ± 0.4 Σφιγκτήρας 6SG/ Ηλεκτρικά χαρακτηριστικά και πιστοποιήσεις του καλωδίου µεσαίων συχνοτήτων Τύπος Υλικό µόνωσης / περιβλήµατος TLS10E Ηλεκτρικές απώλειες αγωγού [W/µέτρο διαδροµής] Τάση λειτουργίας [V] 14 (στα 60 A) Τρόπος τοποθέτησης µόνιµη ή ευέλικτη Ακτίνα κάµψης [mm] Έγκριση 80 UL CSA TLS10E (στα 30 A) 1000 µόνιµο 35 UL TLS10E Θερµοπλαστικό / πολυουρεθάνη 8 (στα 60 A) TLS10E (στα 60 A) (στα 85 A) TLS10E (στα 85 A) Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 29

30 4 kva i P f n Hz Τεχνικά στοιχεία Εγκρίσεις UL 4.3 Εγκρίσεις UL Τύπος Εξαρτήµατα Έγκριση UL TIS10A...-P-../F..-0 Ράγα προφίλ UL94-V0 TIS10A...-H..-0 Στηρίγµατα για ράγα προφίλ UL94-V0 E UL94-V0 TIS10A...-A..-0 Πλαίσιο εισόδου καλωδίου UL94-V0 4.4 Φυλλάδιο διαστάσεων TCS10A / TVS10A Ολοκληρωµένη συσκευή TCS10A/TVS10A ,5 A 6, B BXX Τυφλές κοχλιώσεις TCS10A...-1 A B (4x) M25 x 1,5 (4x) M25 x 1, AXX Α = Φλάντζα αριστερά Β = Φλάντζα δεξιά 30 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

31 Τεχνικά στοιχεία Φυλλάδιο διαστάσεων TCS10A / TVS10A kva i P f n Hz 4 Τυφλές κοχλιώσεις TVS10A...-1 A B (4x) M25 x 1,5 (2x) M32 x 1, AXX Α = Φλάντζα αριστερά Β = Φλάντζα δεξιά Τυφλές κοχλιώσεις TVS10A...-2, TCS10A A (2x) M32 x 1,5 (2x) M32 x 1,5 B AXX Α = Φλάντζα αριστερά Β = Φλάντζα δεξιά Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 31

32 4 kva i P f n Hz Τεχνικά στοιχεία Φυλλάδια διαστάσεων για τα στηρίγµατα για ράγες προφίλ TIS10A...-H Φυλλάδια διαστάσεων για τα στηρίγµατα για ράγες προφίλ TIS10A...-H..-0 Σχέδιο διαστάσεων για το στήριγµα TIS10A008-H00-0 Κατάλληλο για το προφίλ AFT 180: AXX Σχέδιο διαστάσεων για το στήριγµα TIS10A008-H01-0 Κατάλληλο για το προφίλ Cinetic 180: AXX Σχέδιο διαστάσεων για το στήριγµα TIS10A008-H02-0 Κατάλληλο για το προφίλ Dürr 180 και το έλασµα συγκράτησης γενικής χρήσης: 153, AXX 32 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

33 Τεχνικά στοιχεία Φυλλάδια διαστάσεων για άκαµπτες ράγες προφίλ TIS10A...-P..-0 kva i P f n Hz Φυλλάδια διαστάσεων για άκαµπτες ράγες προφίλ TIS10A...-P..-0 Σχέδιο διαστάσεων για ράγες προφίλ TIS10A008-P , , AXX Σχέδιο διαστάσεων για ράγες προφίλ TIS10A008-P , , AXX 4.7 Φυλλάδια διαστάσεων για εύκαµπτες ράγες προφίλ TIS10A...-F..-0 Σχέδιο διαστάσεων για ράγες προφίλ TIS10A008-F , ,1 11,15 37,29 54x39, AXX Σχέδιο διαστάσεων για ράγες προφίλ TIS10A008-F , , ,82 54x39, AXX Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 33

34 4 kva i P f n Hz Τεχνικά στοιχεία Φυλλάδια διαστάσεων για διελεύσεις καλωδίων TIS10A...-A Φυλλάδια διαστάσεων για διελεύσεις καλωδίων TIS10A...-A..-0 Σχέδιο διαστάσεων για περίβληµα TIS10A008-A00-0 Ø Ø9,5 14 Ø17, AXX Σχέδιο διαστάσεων για το πλαίσιο εισόδου καλωδίων TIS10A008-A ,5 Ø11,8 55,5 Ø11, , AXX 34 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

35 Τεχνικά στοιχεία Φυλλάδια διαστάσεων για τα ελάσµατα συγκράτησης TIS10A...-X..-0 kva i P f n Hz Φυλλάδια διαστάσεων για τα ελάσµατα συγκράτησης TIS10A...-X..-0 Σχέδιο διαστάσεων για έλασµα συγκράτησης TIS10A008-Χ00-0 Κατάλληλο για το προφίλ AFT ,5 76 M6 Ø5,5 16 5, , AXX Σχέδιο διαστάσεων για έλασµα συγκράτησης TIS10A008-Χ01-0 Κατάλληλο για το προφίλ Cinetic M6 Ø5,5 12,5 1, ,6 114,9 134, AXX Σχέδιο διαστάσεων για έλασµα συγκράτησης TIS10A008-Χ02-0 Κατάλληλο για το προφίλ Dürr M6 Ø5,5 15,3 4, ,6 120,6 139, AXX Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 35

36 4 kva i P f n Hz Τεχνικά στοιχεία Φυλλάδιο διαστάσεων για το έλασµα θωράκισης Σχέδιο διαστάσεων για έλασµα συγκράτησης γενικής χρήσης TIS10A008-ΧΗ2-0 Κατάλληλο για το στήριγµα TIS10A008-H Ø AXX 4.10 Φυλλάδιο διαστάσεων για το έλασµα θωράκισης Στην τοποθέτηση του ελάσµατος συγκράτησης γενικής χρήσης σε µία µεταλλική κατασκευή, θα πρέπει να χρησιµοποιήσετε ένα έλασµα θωράκισης όπως φαίνεται στην εικόνα που ακολουθεί. [1] Στερέωση ελάσµατος συγκράτησης γενικής χρήσης TIS10A008-ΧΗ2-0 Ø 10.5 Ø 5.5 [1] [1] R AXX Το έλασµα θωράκισης δεν περιλαµβάνεται στη συσκευασία. 36 Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS

37 Ευρετήριο αλλαγών Αλλαγές σε σχέση µε την προηγούµενη έκδοση 5 5 Ευρετήριο αλλαγών 5.1 Αλλαγές σε σχέση µε την προηγούµενη έκδοση Παρακάτω αναφέρονται οι αλλαγές σε σχέση µε την έκδοση 06/2005, κωδικός (EL). Στα κεφάλαια Τοποθέτηση και Τεχνικά στοιχεία συµπεριλήφθηκαν τα παρακάτω εξαρτήµατα τοποθέτησης: Στήριγµα για ράγα προφίλ TIS10A...-H..-0 Ράγα προφίλ TIS10A...-P..-0/F..-0 ιέλευση καλωδίων για αγωγό γραµµής TIS10A...-A..-0 Έλασµα συγκράτησης TIS10A...-X..-0 Νέοι τύποι κουτιού αντιστάθµισης TCS10A και διανοµέα TVS10A Οδηγίες λειτουργίας MOVITRANS Υλικά εγκατάστασης TCS, TIS, TLS, TVS 37
