1 Ο ΑΝΕΜΟΜΥΛΟΣ 41 ο Γυμνάσιο Αθήνας Σχ. Έτος: Α Τάξη-Τμήμα Α2 Εργασία στο μάθημα της Τεχνολογίας Όνομα: Κάρλος Βιγιασής Καθηγητής: Δημήτριος Ξύγγης

2 ΠΕΡΙΕΧΟΜΕΝΑ Αιολική Ενέργεια.2 Χρήσεις Αιολικής Ενέργειας....3 Ανεμόμυλος....4 Ιστορική εξέλιξη...5 Οι Πρώτοι ευρωπαϊκοί ανεμόμυλοι..8 Είδη ανεμόμυλων..9 Είδη αλεστικών ανεμόμυλων στην Ελλάδα. 13 Δομή και λειτουργία αλεστικού ανεμόμυλου. 17 Εξωτερικό μέρος.27 Επίλογος...29 Υλικά και εργαλεία που χρησιμοποιήθηκαν...31 Φωτογραφίες έργου (έκθεση).32 1

3 ΑΙΟΛΙΚΗ ΕΝΕΡΓΕΙΑ Η αιολική ενέργεια είναι η ενέργεια του ανέμου όταν φυσά. 2

4 ΧΡΗΣΕΙΣ ΑΙΟΛΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Ιστιοφόρα πλοία Ανεμόμυλοι Ανεμογεννήτριες 3

5 ΑΝΕΜΟΜΥΛΟΣ Χρησιμοποιεί ως κινητήρια δύναμη την κινητική ενέργεια του άνεμου (αιολική ενέργεια). Χρησιμοποιήθηκε από πολύ παλιά για την άλεση σιτηρών, την άντληση νερού και σε άλλες εργασίες. 4

6 ΙΣΤΟΡΙΚΗ ΕΞΕΛΙΞΗ Ο πρώτος ανεμόμυλος σχεδιάστηκε από τον Ήρωνα της Αλεξάνδρειας τον 1ο αιώνα μ.χ.. Ήταν οριζόντιου άξονα περιστροφής. 5

7 Περσικό συγκρότημα ανεμόμυλων του 644 μ.χ. στο Σειστάν, στα σύνορα Ιράν και Αφγανιστάν. 6

8 Γύρω στο 700 μ.χ. στη Μεσοποταμία και την Κίνα άρχισαν να χτίζουν ανεμόμυλους κατακόρυφου άξονα περιστροφής. Αρχαίοι περσικοί ανεμόμυλοι. 7

9 Οι πρώτοι ευρωπαϊκοί ανεμόμυλοι Ο ανεμόμυλος έφτασε στην Ευρώπη από τους Άραβες. Οι πρώτοι περιστρεφόμενοι μύλοι εμφανίστηκαν στη Γαλλία το 1180, στην Αγγλία το Ουαλία, 1815 Costessey, Norfolk,

10 ΕΙΔΗ ΑΝΕΜΟΜΥΛΩΝ Ανεμόμυλος σε σχήμα πύργου 9

11 Ο περιστρεφόμενος ανεμόμυλος κοίλου άξονα. Παρουσιάστηκε τον 15ο αιώνα στην Ολλανδία. 10

12 Ανεμόμυλος πυραμιδωτός. Στεγάζεται σε ένα ξύλινο κτίσμα τύπου πυραμίδας. 11

13 Ανεμόμυλος αυτόματης στροφής. Η φτερωτή του ανεμόμυλου περιστρεφόταν αυτόματα κατά την διεύθυνση του ανέμου. 12

14 ΕΙΔΗ ΑΛΕΣΤΙΚΩΝ ΑΝΕΜΟΜΥΛΩΝ ΣΤΗΝ ΕΛΛΑΔΑ Ταράλης κατακόρυφου άξονα ή ταβλόμυλος (με οριζόντια φτερωτή που είναι μέσα στο κτίσμα είναι ο παλαιότερος τύπος ανεμόμυλου και σπάνιος). 13

15 Ταράλης οριζοντίου άξονα (δεν λειτουργεί όταν ο αέρας που φυσά δεν είναι ευνοϊκός για την κίνηση της φτερωτής είναι σπάνιος στην Ελλάδα, τον συναντάμε μόνο στην Κάρπαθο) 14

16 Αξετροχάρης ή μονόπαντος ή πεταλόσχημος(είναι σχεδιασμένος για μία μόνο κατεύθυνση του ανέμου, η σκεπή δηλαδή δεν περιστρέφεται. Είναι σπάνιος, τον συναντάμε μόνο στην Κρήτη και στα Δωδεκάνησα) 15

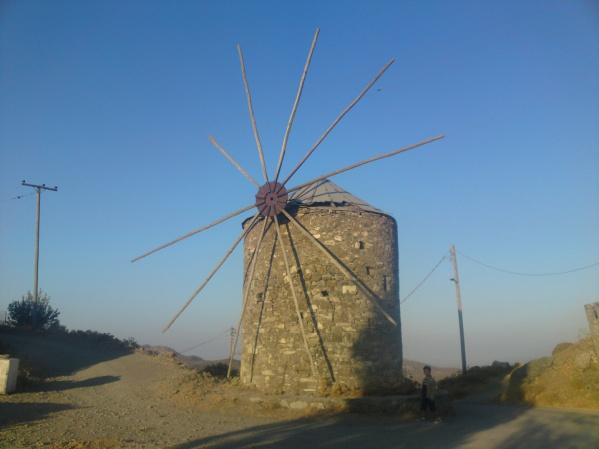

17 Ξετροχάρης ή στρογγυλός (είναι ο πιο διαδεδομένος, γυρίζει πάντα κάθετα προς την κατεύθυνση του ανέμου) 16

18 ΔΟΜΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ ΑΛΕΣΤΙΚΟΥ ΑΝΕΜΟΜΥΛΟΥ Οι ανεμόμυλοι στεγάζονταν συνήθως σε κυλινδρικά, πέτρινα, διώροφα κτήρια. Στον επάνω όροφο βρισκόταν ο άξονας και το σύστημα μετάδοσης της κίνησης. Ο κάτω όροφος ήταν χώρος υποδοχής και αποθήκευσης των σιτηρών. 17

19 Παράθυρο υπάρχει μόνο ένα, στο δεύτερο επίπεδο. Το πάτωμα στο ισόγειο είναι λιθόστρωτο ενώ στον όροφο είναι ξύλινο. Η σκάλα που ενώνει τα δύο επίπεδα είναι στα αριστερά της πόρτας και εφάπτεται στον τοίχο. 18

20 Χαρακτηριστικό του ανεμόμυλου είναι η φτερωτή στο μπροστινό μέρος του άξονα. Ό άξονας ένας μεγάλος κορμός δένδρου τοποθετημένος παράλληλα και αντίθετα με τη φορά του ανέμου. 19

21 Το κτίσμα του μύλου είναι κυλινδρικό και η σκεπή του σαμαρωτή. Η κουκούλα (σκεπή) 20

22 Στον μεσαίο όροφο (πατάρι) γίνεται η συγκέντρωση του αλέσματος πατάρι 21

23 Στον πάνω όροφο βρίσκεται ο μηχανισμός του ανεμόμυλου που αποτελείται από ξύλινα μέρη και τις μεγάλες πέτρινες μυλόπετρες. Πάνω όροφος 22 Μυλόπετρες (η πάνω μυλόπετρα περιστρέφεται μαζί με τον κατακόρυφο άξονα ενώ η κάτω μένει ακίνητη).

24 Η μυλόπετρα περιστρέφεται με τη βοήθεια της ρόδας, ενός ξύλινου οδοντικού τροχού δηλαδή, που εφάπτεται με την ανέμη. Ρόδα (έχει διάμετρο 2 μέτρα) 23 Ανέμη ή φανάρι (ξύλινο κυλινδρικό γρανάζι με 12 δόντια)

25 Για να προσανατολιστεί η φτερωτή, τα πανιά δηλαδή, κάθετα με τη ροή του ανέμου, ο μυλωνάς κάνει το «ντριτσάρισμα» με λοστό που τοποθετείται σε κατάλληλες τρύπες. ειδικοί κύλινδροι για την στροφή με λοστό 24

26 Το φρενάρισμα γίνεται με τη βοήθεια ενός χοντρού σχοινιού, του σοκαρόσχοινου, που είναι δεμένο στέρεα γύρω απ τον άξονα. άξονας και σοκαρόσκοινο («φρένο») 25

27 Το σιτάρι (ή το κριθάρι κ.τ.λ.) τοποθετείται σε ένα ξύλινο χωνί που οδηγεί στη μυλόπετρα. αλευροκασέλα Το αλεσμένο σιτάρι, το αλεύρι, συγκεντρώνεται σε τσουβάλια ή στην αλευροκασέλα. 26

28 Εξωτερικό μέρος προέκταση του άξονα και ξάρτια οι αντένες 27

29 Τα πτερύγια ήταν πάνινα, 5-15 μέτρα σε μήκος και πλάτος το 1/5 του μήκους τους. 28

30 Επίλογος Ο μύλος για τον μυλωνά ήταν το εργαστήριο του, το σπίτι του και πολλές φορές η ίδια του η ψυχή. 29

31 30 Στα παλιά χρόνια ο μυλωνάς και η λειτουργία του μύλου είχαν ξεχωριστή θέση στην κοινωνία. Η παροιμία «αν είσαι και παπάς με την αράδα σου θα πας» γεννήθηκε στους μύλους, όπου τηρούσαν τη σειρά προτεραιότητας με αυστηρότητα.

32 Υλικά και εργαλεία που χρησιμοποιήθηκαν για την κατασκευή: Κάποια είδη είναι παλιά υλικά (από το σπίτι) ή εργαλεία που υπήρχαν στο εργαστήριο, γι αυτό δεν εμφανίζουν κόστος. 31

33 Φωτογραφίες κατασκευής 32

34 33
