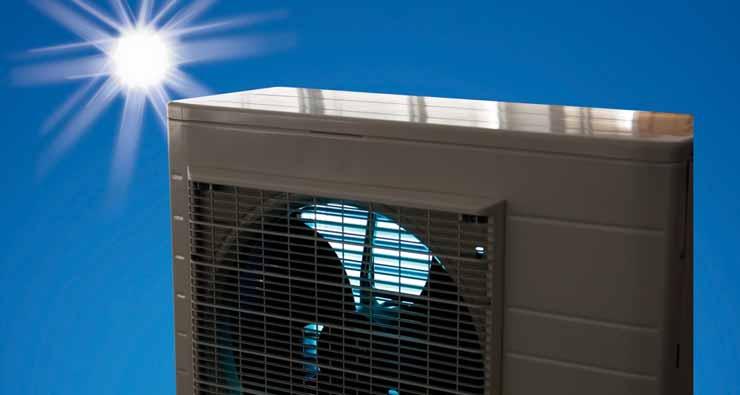

ROTEX HPSU ogrevanje s soncem, zrakom in ROTEX-om. ROTEX HPSU toplotne črpalke za novogradnje in adaptacije. To je ogrevanje!

Transcript

1 ROTEX HPSU ogrevanje s soncem, zrakom in ROTEX-om. ROTEX HPSU toplotne črpalke za novogradnje in adaptacije. To je ogrevanje!

2 Vstopite v dobo ogrevanja z alternativnimi viri: Ogrevajte se s pomočjo sonca in zraka Neizčrpen vir energije neposredno pred vašimi vrati Sonce je naš naravni vir energije. Izkoristite to brezplačno toploto tudi v vaši hiši. ROTEX HeatPumpSolarUnit (HPSU) toplotna črpalka vam ponujeno energijo okolja z maksimalno učinkovitostjo pripelje v vaš dom. V povezavi z ROTEX solarnim sistemom postane ROTEX HSPU nepremagljiv»solarni sistem ogrevanja«. V primeru vezave toplotne črpalke v celovit sistem ROTEX Eco- Hybrid dobite ogrevalni sistem z največjim udobjem ogrevanja in priprave sanitarne vode. Njegova bistvena prednost je zmanjšanje stroškov ogrevanja na minimum. V prihodnost orientiran sistem EcoHybrid bo zaradi njegove odprtosti in kompatibilnosti mogoče enostavno in učinkovito nadgraditi tudi z rešitvami, ki se bodo na tem področju pojavile v prihodnosti. ROTEX HeatPumpSolarUnit značilnosti: regenerativna toplotna črpalka zrak/voda izkorišča brezplačno energijo iz okolja, namenjena je ogrevanju in hlajenju prostorov, izkopi terena ali vrtine niso potrebni, možna neposredna kombinacija s solarno energijo, kompaktnost in tiho delovanje, optimalna higiena sanitarne vode. Princip delovanja milijonkrat preizkušen Zunanja enota toplotne črpalke zrak/voda odvzema toploto zraka iz okolice in jo preko ogrevalnega medija oddaja notranji enoti. Notranja enota se nahaja v notranjosti hiše. Njena poglavitna naloga je prenos pridobljene toplote v ogrevalni sistem. V praksi je bil ta princip delovanja preizkušen v obrnjenem smislu (klimatske naprave in hladilniki). Kompresor hladilnika odvzema toploto izdelkom v hladilniku in jo predaja v okolico. Toplotna črpalka pa odvzema toploto iz zraka in jo predaja v ogrevalni sistem. Kot vir toplote služi okoliški zrak, ki ga segreva energija sonca. Zaradi tega imenujemo našo toplotno črpalko zrak/voda: HeatPumpSolarUnit (ali po slovensko solarna toplotna črpalka za ogrevanje). Pomožna električna energija Ime HPSU izvira iz Toplota okolice (posredna sončna energija) HeatPumpSolarUnit. Toplotna črpalka, ki jo lahko Toplotna črpalka Hranilnik toplote HybridCube HPSU neposredno kombiniramo s solarnim sistemom. [ 2 ]

3

4 Toplotne črpalke za novogradnje in adaptacije. Enostopenjska toplotna črpalka za novogradnje Toplotna črpalka lahko s stiskanjem zraka premaguje le določene temperaturne razlike. Ker novogradnje zaradi nizkotemperaturnega režima delovanja načeloma potrebujejo nižjo temperaturo dvižnega voda, so za te vrste gradenj toplotne črpalke ROTEX HPSU idealna rešitev. Dvostopenjska toplotna črpalka za adaptacije Starejši ogrevalni sistemi z radiatorji delujejo na višjih temperaturah dvižnega voda (najmanj od 55 C do 80 C). Pri toplotnih črpalkah višje temperature dosežemo s tehnološkim trikom: HPSU hitemp deluje še z dodatnim sekundarnim hladilnim krogom, ki se nahaja v notranji enoti. Ta prevzema toploto primarnega kroga, ki je segreta na 25 C in dvigne temperaturo dvižnega voda vse do 80 C. Moderna inverterska tehnologija v zunanji in notranji enoti skrbi za varčno in neslišno delovanje. Spremembe podnebja in njeni vzroki Ves svet razglablja o pomenu varovanja okolja. Raziskave kažejo, da v gospodinjstvih za ogrevanje potrošimo več kot 60 % celotne energije. Za primerjavo, avtomobil potroši»le«31%. Tako vaš ogrevalni sistem porabi več energije kot vaš avtomobil. Zato varčujte na pravem mestu. Kaj lahko storite vi? Za premagovanje kratkih razdalij lahko namesto avtomobila uporabite kolo, saj na tak način varčujete z gorivom. Pri konvencionalnem načinu ogrevanja je brez odreka udobju, mogoče narediti le malo za zmanjšanje porabe kuriva. Tukaj pomaga samo visoko učinkovita ogrevalna tehnika. Inteligentno ogrevanje in varčevanje s stroški Kaj je visoko učinkovita ogrevalna tehnika? Je ogrevalna tehnika, ki omogoča maksimalno izrabo obnovljivih virov energije in hkrati skrbi, da je pomožna energija izkoriščena z največjim učinkom. Ogrevam z zrakom, soncem in -om. [ 4 ]

5 Toplotna črpalka z modulacijo moči. Kompresor - srce toplotne črpalke Kar je v avtomobilu motor, pri toplotni črpalki predstavlja kompresor. Le-ta odločilno vpliva na izkoristek celotne toplotne črpalke. ROTEX sodi med vodilna podjetja na področju klimatskih naprav in toplotnih črpalk. Kompresorji, ki so vgrajeni v ROTEX HPSU so razviti in izdelani v povezanem podjetju ROTEX. Zato se lahko zanesemo na»know how«vodilnega v tehnologiji več milijonske proizvodnje kompresorjev. Kompresorji so izdelani namensko za to vrsto uporabe in po smernicah energetske učinkovitosti. Tiho in varčno delovanje zaradi modulacije moči Dandanes so še vedno najbolj prodajane toplotne črpalke, ki delujejo po principu vklop/izklop. To pomeni še vedno samo 0 ali 100 % moči, ne glede na to, da morda potrebujete malo moči. Odvisno od vremena in zahtev uporabnika se spreminjajo tudi toplotne potrebe stavbe. Pri vseh ROTEX toplotnih črpalkah je v rabi t.i. inverterska tehnologija, ki omogoča modulacijo moči med 50 in 100 % s čimer se moč toplotne črpalke prilagaja trenutnim toplotnim potrebam. Elektronika v notranjosti sistema prevzema nadzor, ki deluje neopazno in brez dodatnih izdatkov. Poveča se energijska učinkovitost sistema HPSU, kot jo poznate pri vašem avtomobilu. Potrošnja goriva je manjša, če manj pritiskate na pedal za plin. Modulacija moči toplotne črpalke vodi do izjemno nizke glasnosti,ki je primerljiva s pišem vetra.

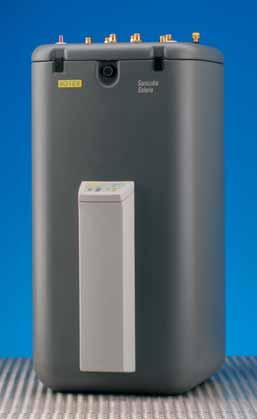

6 Hranilnik toplote ROTEX HybridCube Udobna regulacija Digitalna regulacija v notranji enoti je enostavna za uporabo. Z njo lahko regulirate ogrevalni sistem in hladilni sistem (v kolikor ta obstaja) v skladu z vašimi željami in potrebami. Temperatura ogrevalne vode se regulira v odvisnosti od zunanje temperature. Regulacija izvaja samodejni preklop zima/poletje in vklaplja oziroma izklaplja ogrevanje. Na voljo so dnevni in tedenski časovni programi, ki si jih vsakdo prilagodi po lastni meri. Ponoči in v času dopustov bo temperatura znižana. Takrat, ko se boste vstali ali se vrnili domov, pa bo prijetno toplo. Ker temperaturo ogrevalne vode držimo zelo nizko, doseže celoten sistem maksimalno učinkovitost. Z udobno daljinsko kontrolno enoto lahko toplotno črpalko upravljate celo iz dnevne sobe. Hranilnik toplote in solarni grelnik sanitarne vode Srce HPSU sistema je hranilnik toplote, ki shranjuje pridobljeno toploto in jo ob zahtevanem času preda na ogrevalni sistem. Posebej za HPSU smo razvili hranilnik toplote HybridCube, ki ima vse značilnosti hranilnika Sanicube. HybridCube je hranilnik iz umetne mase in je kombinacija akumulatorja toplote in grelnika sanitarne vode, ki deluje po pretočnem principu. Toplotni izmenjevalniki so iz nerjavnega narebrenega jekla in zagotavljajo učinkovit prenos pridobljene toplote. Voda v hranilniku je izrazito temperaturno razslojena, kar omogoča maksimalni izkoristek akumulirane toplote. Naša dognanja za vaše zdravje Zasnova ROTEX HybridCube že v osnovi zagotavlja optimalno higieno sanitarne vode. ROTEX izdeluje hranilnike toplote po principu za dosego optimalne higiene sanitarne vode že 25 let. V vseh generacijah hranilnikov je konstrukcija izbrana tako, da se sanitarna voda zadržuje znotraj hranilnika zelo kratek čas, kar preprečuje razvoj legionele in nastajanje usedlin kot so vodni kamen, mulj ali rja. Prednosti priprave higiensko neoporečne sanitarne vode v takšnih hranilnikih je po dolgotrajnih raziskavah potrdil tudi Inštitut za higieno Univerze v Tübingenu. [ 6 ]

7 [ 7 ]

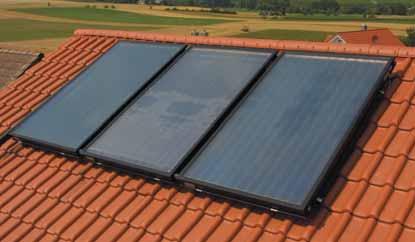

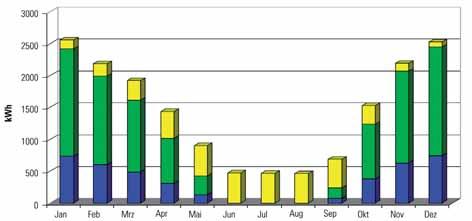

8 Učinkovita povezava: Toplotna črpalka + solarni sistem. Majhna investicija velik izkupiček V konicah lahko 80 % sončne energije pretvorimo v uporabno toploto. Takšen visok izkoristek je mogoč z ROTEX ploščatimi kolektorji. Sončna energija in toplotna črpalka se dopolnjujeta v idealnem smislu. Odvisno od toplotnih potreb toplotna črpalka prispeva svoj delež v ogrevalni sistem. Merilo dovršenosti: Letni koeficient učinkovitosti Letni koeficient učinkovitosti določa kolikokrat več uporabne energije pridobite na letni ravni v primerjavi z vloženo pomožno (električno) energijo. Višji kot je ta koeficient, večja je učinkovitost toplotne črpalke. ROTEX toplotna črpalka, v povezavi s sončnim sistemom dosega letni koeficient učinkovitosti 4. To pomeni, da pridobite štirikrat več toplotne energije za ogrevanje in pripravo sanitarne vode, kot pa je vložek pomožne energije. ROTEX HPSU s takšno učinkovitostjo postavlja na področju toplotnih črpalk zrak/voda nove mejnike. Praktično nepremagljivo: toplotna črpalka + solar! V predstavljenem primeru se deleži energije delijo po ključu: Graf Solarna energija približno 20 % Toplotna črpalka približno 55 % Pomožna energija približno 25 % jan feb mar apr maj jun jul avg sep okt nov dec Letni koeficient učinkovitosti v tem primeru ustreza: SCOP = 4,0 (SCOP = Seasonal Coefficient of Performance = Letni koeficient učinkovitosti) Diagram prikazuje mesečno porabo energije povprečne enodružinske hiše. solarna energija za pripravo tople sanitarne vode in ogrevanje toplotna črpalka pomožna energija [ 8 ]

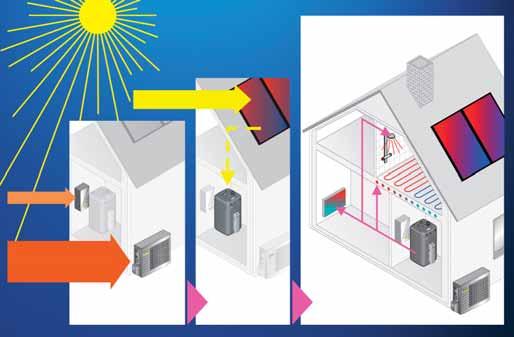

9 Neposredna izraba sončne energije vključena. Neposredna sončna energija Pomožna električna energija Močna ekipa Toplota okolice (posredna sončna energija) ROTEX HybridCube hranilnik toplote je idealen za izrabo sončne energije. Toplotna črpalka Hranilnik toplote HybridCube HPSU V kolikor se odločite vgraditi solarni sistem naknadno je to možno na hiter in enostaven način. ROTEX Solaris - sončna energija za ogrevanje in sanitarno vodo izraba sončne energije za toplo sanitarno vodo in podporo ogrevanju maksimalna izraba energije zaradi optimiziranega celotnega sistema visoko učinkoviti ploščati kolektorji (prilagodljivost namestitve, saj so na voljo tri velikosti) višja izraba sončne energije zaradi optimalnega razslojevanja vode v hranilniku dvojna prijaznost do okolja: tekočina proti zmrzovanju je odveč, preprečevanje rabe materialov, ki škodujejo okolju hranilnik in solarni sistem ne potrebujeta vzdrževanja [ 9 ]

10 Toplotne črpalke za vsakogar. Enostopenjska toplotna črpalka Temperatura dvižnega voda do 55 C Dvostopenjska toplotna črpalka Temperatura dvižnega voda do 80 C ROTEX toplotna črpalka HPSU HPSU monobloc HPSU hitemp HPU compact hitemp Novogradnja Obstoječe stavbe s talnim ogrevanjem Obstoječe stavbe z radiatorskim ogrevanjem Kombinacija s solarnim sistemom (tudi opcija kasnejše nadgradnje) Ogrevanje in priprava sanitarne vode Hlajenje Komponente sistema Zunanja enota Notranja enota Hranilnik z opcijo solarnega sistema Hranilnik iz nerjavnega jekla [ 10 ]

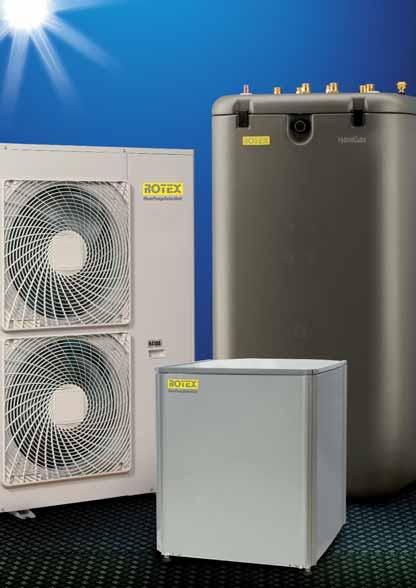

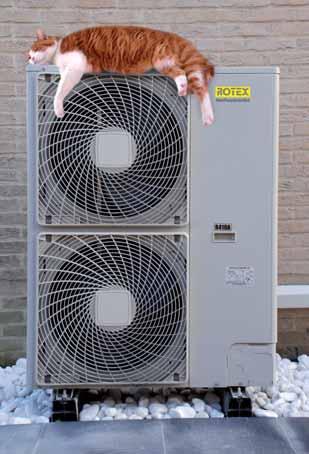

11 Enostopenjske toplotne črpalke za novogradnje. ROTEX HPSU toplotna črpalka za vaš dom ROTEX HPSU sestavljajo zunanja enota, notranja enota in hranilnik toplote. Poseben tehnični prostor ali kotlovnica sta odveč in nepotrebna. Kompaktno zunanjo enoto je moč namestiti neopazno in na mesta, kjer so najmanj moteča in ne vplivajo na udobje bivanja. Hkrati se izognete dragim vrtinam ali izkopom. Vaš vrt bo ostal povsem nedotaknjen. ROTEX HPSU monobloc vse v enem ohišju Dodatno k sistemu ROTEX HPSU s posebej ločenima zunanjo in notranjo enoto je ROTEX uvedel verzijo monobloc, kjer sta obe enoti združeni v enem ohišju. Pri tem sistemu vodijo namesto cevi za hladilno tekočino v notranjost hiše vodne cevne povezave. Fleksibilna uporaba in enostavna montaža Zunanja enota Zunanja enota odvzema toploto okoliškega zraka, ki jo preko ogrevalnega medija oddaja notranji enoti. Kompaktno zunanjo enoto lahko neopazno namestimo na fasadah novogradenj ali obstoječih stavb. Notranja enota Notranja enota se nahaja v notranjosti hiše. Njena poglavitna naloga je prenos pridobljene toplote na ogrevalni sistem s pripravo tople sanitarne vode. Notranjo enoto lahko namestimo v istem prostoru skupaj s hranilnikom toplote. Higienski hranilnik toplote Srce sistema je hranilnik toplote HybridCube. Natančen opis najdete na strani 6. [ 11 ]

12 NOVO: Dvostopenjske toplotne črpalke za adaptacije. NOVO: ROTEX HPSUhitemp toplotna črpalka za adaptacije ROTEX HPSU hitemp je visokotemperaturna toplotna črpalka, ki maksimalno učinkovito izrabi razpoložljivo energijo zraka. Hkrati dosega temperaturo dvižnega voda vse do 80 C. Fleksibilna uporaba in enostavna montaža Odstranite star ogrevalni kotel - namestite ROTEX toplotno črpalko Zunanja enota Zunanja enota odvzema toploto okoliškega zraka, ki jo preko ogrevalnega medija oddaja notranji enoti preko vodne cevne povezave. Zunanjo enoto lahko neopazno namestimo na fasadah novogradenj ali obstoječih stavb. Notranja enota Z dodatnim hladilnim krogom v notranji enoti, ki je invertersko reguliran, dosegamo temperaturo vode vse do 80 C. Energija se prenaša na ogrevalni sistem in služi pripravi pripravo tople sanitarne vode. Notranjo enoto lahko namestimo v istem prostoru skupaj s hranilnikom toplote. Kotlovnice ne potrebujete. Hkrati se izognete dragim vrtinam ali izkopom. Vaš vrt bo ostal povsem nedotaknjen. Do sedaj so bile energijsko varčne toplotne črpalke namenjene zgolj za novogradnje ali obstoječe stavbe s talnim ogrevanjem. ROTEX HPSU hitemp postavlja nove mejnike. Toplotna črpalka HPSU hitemp lahko nadomesti obstoječ kotel, pri tem pa se udobnost bivanja ne zmanjša: odstranite star ogrevalni kotel in namestite HPSU hitemp. Obstoječi radiatorji bodo enostavno integrirani v nov ogrevalni sistem. Polna moč z majhnimi stroški Tudi pri zelo nizkih zunanjih temperaturah, -20 C, HPSU hitemp zmore dvigniti temperaturo dvižnega voda do 80 C in to brez pomoči električnih grelcev. [ 12 ]

13 Z ali brez solarnega sistema: Imate možnost izbire. Visoko udobje rabe tople sanitarne vode z integrirano solarno opcijo = HPSU hitemp notranja enota, zunanja enota in hranilnik toplote HybridCube s solarno opcijo. Neposredna raba sončne energije je enostavna ROTEX HybridCube hranilnik toplote je idealen za izrabo sončne energije. Najprej lahko namestite samo toplotno črpalko. Solarni sistem je možno vgraditi naknadno, izredno hitro in enostavno. ROTEX HybridCube pušča odprte možnosti za vaše odločitve v prihodnosti. Kompaktna izvedba ROTEX HPU compact hitemp notranja enota, zunanja enota in hranilnik sanitarne vode iz nerjavnega jekla. Bivalentna toplotna črpalka S posebno regulacijo lahko obstoječ kotel povežete s toplotno črpalko. Pri bivalentnem načinu ogrevanja se obstoječ kotel samodejno vklopi pri zelo nizkih zunanjih temperaturah in tako pomaga toplotni črpalki. Točka vklopa je v glavnem odvisna od toplotnih potreb, izolacije stavbe in moči toplotne črpalke. Toplotna črpalka zrak/voda velja tudi kot cenovno ugodno dodatno ogrevanje k obstoječemu kotlu. V poletnih mesecih in prehodnih obdobjih (spomladi in jeseni) popolnoma zadosti potrebam po ogrevanju in pripravi sanitarne vode, pozimi pa za ogrevanje poskrbi obstoječ kotel (deloma ali v celoti). [ 13 ]

14 Ogrevajte se s sistemom. ROTEX EcoHybrid - celovit ogrevalni sistem Beseda»Hibrid«izhaja iz grščine in pomeni»križanec, produkt z različno osnovo«. Hibridno ogrevanje je ogrevanje, ki izrablja različne vire energije. EcoHybrid je ogrevalni sistem, ki si ga dandanes želite: odgovorna raba obnovljivih virov energije in izkoristek, ki ga praktično ni več mogoče preseči. V ROTEX Eco- Hybrid sistemih je predvidena razdelitev toplote v objektu. Prednost se daje talnemu ogrevanju ROTEX, obstaja pa tudi možnost, da neposredno na talno ogrevanje priključite tudi radiatorje. Prednosti celostnega proizvajalca ROTEX proizvaja vse pomembne komponente sistema EcoHybrid. Zanesete se lahko, da so vsi sestavni deli optimalno in premišljeno medsebojno usklajeni, kar zagotavlja največji izkoristek in udobje bivanja. ROTEX premore veliko znanja s področij razvoja, raziskav in proizvodnje komponent in sistemov ogrevanja. Vaše ogrevanje je naš poklic! Odlična klima: ogrevanje pozimi - hlajenje poleti Enostopenjska toplotna črpalka HPSU ne zmore samo ogrevanja in priprave tople sanitarne vode ampak omogoča tudi hlajenje. Talno ogrevanje lahko deluje kot ogrevalni ali kot hladilni medij, kar zagotavlja ustrezno temperaturo prostorov skozi vso leto. Državne subvencije Država, preko Ekosklada Republike Slovenije subvencionira ali kreditira solarne sisteme. Več informacij najdete na Novogradnje V novo zgrajenih stavbah je nameščanje HPSU zelo enostavno in brez dodatnih izdatkov. Izbira ogrevalnih površin je prepuščena vam. Nenazadnje je celoten ogrevalni sistem EcoHybrid mogoče prilagoditi zahtevam in potrebam uporabnika. Stroški investicije so nizki, udobje je na najvišji ravni, medtem ko obratovalni stroški stroški energije ostajajo na minimalni ravni. Pripravljen za prihodnost HPSU + EcoHybrid prilagodljiv in nadgradljiv Ni pomembno, kako danes vstopate v hibridno tehniko. Odlična lastnost sistema Eco- Hybrid je prilagodljivost in možnost nadgradnje. V središču rešitve se nahaja ROTEX Hybrid- Cube, ki omogoča združevanje različnih virov energije, kot sta recimo toplotna črpalka in solarni sistem. Še več, navezati je mogoče tudi ostale vire energije: oljni ali plinski kondenzacijski kotli, kotli na sekance ali pelete. Nadgradnja je mogoča kadarkoli v prihodnosti. ROTEX EcoHybrid varnost in udobje za vašo prihodnost! [ 14 ]

15 Enostopenjska toplotna črpalka (temperatura dvižnega voda do 55 C) Tehnični podatki za HPSU zunanja enota ~1/230 V ~3/400 V Tip zunanje enote EU okoljski znak za HPSU v povezavi s talnim ogrevanjem 6 kw 7 kw 8 kw 11 kw 14 kw 16 kw Osnovni podatki Nazivna ogrevalna moč A7/W35 kw 4,20 5,13 5,69 6,56 8,52 9,18 Nazivna ogrevalna moč A2/W35 kw 5,49 6,55 7,18 8,20 10,07 10,73 Nazivna ogrevalna moč A10/W35 kw 8,63 10,13 11,02 11,82 14,93 16,40 Nazivni koeficient učinkovitosti KOP A7/W35 2,66 2,64 2,59 2,63 2,66 2,57 Nazivni koeficient učinkovitosti KOP A2/W35 3,43 3,29 3,16 3,35 3,31 3,20 Nazivni koeficient učinkovitosti KOP A10/W35 4,68 4,35 4,11 4,72 4,52 4,42 Nazivna hladilna moč A35/W18 kw 7,20 8,16 8,37 15,05 16,06 16,76 Nazivna hladilna moč A35/W7 kw 5,12 5,86 6,08 11,72 12,55 13,12 Dimenzije enote (V / Š / G) mm 735 / 825 / / 900 / 320 Masa enote kg ( W18) Področje uporabe - ogrevanje C Od -20 do +25 Od -20 do +35 Področje uporabe - hlajenje C Od +10 do +43 Od +10 do +46 Področje uporabe - sanitarna voda C Od -20 / do 43 Od -20 / do 43 Glasnost ogrevanje (merjeno na razdalji 10 m) db(a) Glasnost hlajenje (merjeno na razdalji 10 m) db(a) Število faz napajalne napetosti 1~ 3~ Omrežna frekvenca Hz Napajalna napetost V Zagonski tok A 11 13,5 Hladilni medij R 410a R 410a Količina hladilnega medija 1,7 kg 2,95 kg Priključek hladilnega medija Plinska cev 5/8 15,9 mm 5/8 15,9 mm Cev hladilnega medija 1/4 6,4 mm 3/8 9,5 mm Največja dolžina cevi hladilnega medija 30 m 75 m Najkrajša dolžina cevi hladilnega medija 3 m 5 m Dolžina cevi hladilnega medija s prednapolnjeno količino hladilnega sredstva 10 m 10 m Nazivna moč ogrevanja / nazivni KOP / nazivna moč hlajenja A = zunanja temperatura C W = izhodna temperatura dvižni vod C * 2 Opozorilo: pri količini hladilnega medija nad 3 kg je potrebno izvajati redno letno vzdrževanje preko pooblaščenih serviserjev. [ 15 ]

16 Enostopenjska toplotna črpalka (temperatura dvižnega voda do 55 C) Tehnični podatki za HPSU notranja enota Tip zunanje enote za zunanjo enoto 6-8 kw 6-8 kw ogrevanje ogrevanje in hlajenje kw kw ogrevanje ogrevanje in hlajenje Osnovni podatki Barva RAL9010 Dimenzije enote (V / Š / G) mm 922 / 502 / / 502 / 362 Masa enote kg Področje uporabe ogrevanje prostorov Od -20 / do 25 Od -20 / do 35 Področje uporabe hlajenje prostorov Od 10 / do 43 Od 10 / do 46 Področje uporabe dvižni vod ogrevanja Od 15 / do 50 Od: 15 / do 55 Področje uporabe dvižni vod hlajenja Od 5 / do 22 Od 5 / do 22 Priključek hladilnega medija Plinska cev 5/8 15,9 mm 5/8 15,9 mm Cev hladilnega medija 1/4 6,4 mm 3/8 9,5 mm Tip električnega grelca 3V3 6WN 9WN Osnovni podatki Število faz napajalne napetosti 1~ 3~ 3~ Omrežna frekvenca Hz Napajalna napetost V Delovni tok A 13 8,7 13 Tehnični podatki ROTEX HPSU monobloc Zunanja enota Ogrevanje Ogrevanje in hlajenje 3-fazni priklop Ogrevanje s talnimi ploščami ~3 /400 V ~3 /400 V 11 kw 14 kw 16 kw 11 kw 14 kw 16 kw Nazivna moč Ogrevanje kw 11,20 14,00 16,00 11,20 14,00 16,00 Hlajenje kw 12,85 15,99 16,73 Priključna el. moč Ogrevanje kw 2,51 3,22 3,72 2,51 3,22 3,72 Hlajenje kw 3,78 5,32 6,06 COP 4,46 4,35 4,30 4,46 4,35 4,30 EER 3,39 3,01 2,76 Področje uporabe Ogrevanje C -15 ~ 35 (1) * -15 ~ 35 (1) * Hlajenje C - 10 ~ 46 Sanitarna voda C -15 ~ 35 (1) (2) * -15 ~ 35 (1) (2) * Glasnost ** Ogrevanje dba Teža kg Hladilni medij R-410A kg 2,95 2,95 Napajanje 3N~ / 400 V / 50 Hz 3N~ / 400 V / 50 Hz Priporočena velikost varovalke A [ 16 ] Merilni pogoji: ogrevanje zunanja temperatura Tz = 7 C / temperatura dvižnega voda Tdv 35 C (ΔT = 5 K); hlajenje zunanja temperatura Tz = 35 C / temperatura dvižnega voda Tdv 18 C (ΔT = 5 K) (1) Modeli E(DD/B)L* obratujejo do -20 C / Modeli E(D/B)L * obratujejo do -25 C zunanje temperature (2) Dodatni električni grelec se vklaplja nad 35 C * zunanja temperatura ** merjeno na razdalji 10 m

17 Dvostopenjska toplotna črpalka (temperatura dvižnega voda do 80 C) Tehnični podatki HPSU hitemp Zunanja enota Notranja enota Naprava 11 kw 3~400V 14 kw 3~400V 16 kw 3~400V 11 kw 3~400V 14 kw 3~400V 16 kw 3~400V Enota Podatki o moči* kw Nazivna ogrevalna moč* kw 3,57 4,66 5,57 / / / COP* 3,08 3 2,88 / / / * Pogoji: TDV = 65 C, TPV = 55 C, ΔT = 10 K, TZ = 7 C Dimenzije Širina mm Višina mm Globina mm Masa Neto kg ,25 Bruto kg Kompresor Tip motorja Hermetičen scroll kompresor Področje uporabe Ogrevanje C Od -20 do +20 C Od -20 de +20 C Priprava tople sanitarne vode C Od -20 do +35 C Od -20 de +35 C Najvišja temperatura dvižnega voda C Najnižja temperatura dvižnega voda C Najnižja temperatura sanitarne vode C Najvišja temperatura sanitarne vode C Glasnost Glasnost (merjeno na razdalji 10 m) dba Hladilni medij Tip R410a R410a u. R134a Regulacija Elektronski ekspanzijski ventil Največja dovoljena dolžina cevi m 50 Najvišja dovoljena višinska razlika m 30 Metoda odmrzovanja Reverziblni proces Regulacija moči Regulacija inverterja Način električne priključitve Y1 Y1 Število faz električnega priključka 3~ 3~ Omrežna frekvenca Hz Omrežna napetost V Električni tok Najvišji delovni tok A 13,5 13,5 13,5 12,5 12,5 12,5 Priporočena velikost varovalke A Črpalka Nazivni ESP (nominalni zunanji statični tlak) kpa 94 91,9 89,7 Priključna električna moč W Vodna povezava Nazivni pretok l/min 15,8 20,1 22,9 [ 17 ]

18 Tehnični podatki hranilnika za toplotno črpalko Hranilnik toplote s solarno opcijo Nerjavni hranilnik sanitarne vode (1) Tip HYC 544/19/0 HYC 544/32/0 HYC 343/19/0 RKHTSP 200 RKHTSP 260 Osnovni podatki Celotna prostornina hranilnika l Neto masa hranilnika kg Skupna masa polnega hranilnika kg Mere (D x Š x V) cm 79 x 79 x x 79 x ,5 x 61,5 x ,5 x 60 x 133,5 69,5 x 60 x 161 Najvišja. dovoljena temp. akumulirane vode C Toplotne izgube pri 60 C kwh/24h 1,4 1,4 1,3 1,2 1,5 Ogrevanje sanitarne vode Prostornina sanitarne vode l 28,4 28,4 27,8 193,5 250,5 Najvišji obratovalni tlak bar Material toplotnih izmenjevalnikov nerjavno narebreno jeklo Površina toplotnega izmenjevalnika za TSV m² 5,9 5,9 5,71 / / Srednja specifična toplotna moč W/K Polnjenje hranilnika - toplotni nerjavni narebren izmenjevalnik 1 Količina vode v topl. izm. l 9,5 17,4 12,3 7,5 7,5 Površina topl. izm. za ogrevanje m² 1,96 3,74 2,53 1,56 1,56 Srednja specifična toplotna moč W/K / / Solarna podpora ogrevanju - toplotni nerjavni narebren izmenjevalnik Količina vode v topl. izm. l 4,8 4,8 / / / Površina topl. izm. za ogrevanje m² 0,96 0,96 / / / Srednja specifična toplotna moč W/K 312,9 312,9 / / / Tehnični podatki za moč * Količina tople vode brez dodatnega ogrevanja pri pretoku 8 l/min / 12 l/min ob pogojih (THV=10 C / TTSV=40 C / THR=50 C) l 338 / / / / / 326 Količina tople vode brez dodatnega ogrevanja pri pretoku 8 l/min / 12 l/min ob pogojih (THV=10 C / TTSV=40 C / THR=60 C) l 527 / / / / / 411 Količina tople vode brez dodatnega ogrevanja pri pretoku 8 l/min / 12 l/min ob pogojih THV=10 C / TTSV=40 C / THR=65 C) l 614 / / / / / 453 Čas ponovnega ogrevanja min količina vode 140 l -> 5820Wh (kopalna kad) (HPSU 008) (HPSU 016) (HPSU 008) (HPSU hitemp 016) (HPSU hitemp 016) Čas ponovnega ogrevanja min količina vode 90 l -> 3660Wh (tuš) (HPSU 008) (HPSU 016) (HPSU 008) / / Cevni priključki Hladna in topla voda Zoll 1"ZN 1"ZN 1"ZN 3/4"NN 3/4"NN Ogrevanje dvižni in povratni vod Zoll 1"ZN 1"ZN 1"ZN 3/4"NN 3/4"NN * Opombe: THV - temperatura hladne vode, TTSV - temperatura tople sanitarne vode, THR - temperatura hranilnika Definicije Količina tople vode je prostornina, ki ostane na razpolago brez dodatnega ogrevanja in ob sledečih pogojih: temperatura tople sanitarne vode 40 C, temperatura hladne sanitarne vode 10 C in pri navedenem pretoku vode. Čas ponovnega ogrevanja je potreben čas po izpraznitvi hranilnika za ponovno segretje tople sanitarne vode na 50 C. (1) Samo v kombinaciji z dvostopenjsko toplotno črpalko HPU compact hitemp [ 18 ]

19 Solaris ploščati kolektorji V 21 P V 26 P H 26 P Dimenzije (D x Š x V) 2000 x 1006 x 85 mm 2000 x 1300 x 85 mm 1300 x 2000 x 85 mm Bruto površina 2,01 m 2 2,60 m 2 2,60 m 2 Aperturna površina 1,79 m 2 2,35 m 2 2,35 m 2 Absorpcijska površina 1,80 m 2 2,36 m 2 2,36 m 2 Masa 35 kg 42 kg 42 kg Volumen medija v kolektorju 1,3 l 1,7 l 2,1 l Absorber Bakreni cevni register v obliki harfe, na katerega je zavarjena visoko selektivna aluminijska plošča Zasteklitev Miro-Therm (absorbcija največ 96 %, emisivnost približno 5 % ± 2 % Zasteklitev Enojno varnostno steklo, transmisivnost ca. 92% Izolacija Mineralna volna, debelina 50 mm Najvišji padec tlaka pri 100 l/min 3,5 mbar 3,0 mbar 0,5 mbar Kot postavitve min. maks na streho ali prostostoječe Kot postavitve min. maks v streho Dovoljena temperatura mirovanja Približno 200 C Najvišji obratovalni tlak 6 bar Kolektorji so preizkušeni na temperaturne šoke in temperaturo mirovanja. Letni izplen je preko 525 kwh/m 2 pri 40 % pokritosti (velja za Würzburg, Nemčija) Regulacijsko krmilna enota RPS3 Dimenzije (Š x G x V) Električni priključek Priključna električna moč Regulacija 230 x 142 x 815 mm 230 V/50 Hz 245 W (modulirano* W) Digitalni diferenčni regulator s prikazovalnikom Tipalo kolektorja Pt 1000 Tipalo hranilnika in povratnega voda PTC Tipalo temperature dvižnega voda in FLS 20 merilec pretoka (pribor) * modulacija moči je mogoča samo z uporabo senzorja FLS Za solarne tlačne sisteme uporabite RPS3 P. [ 19 ]

20 ROTEX EcoHybrid Celovit ogrevalni sistem. Kaj je EcoHybrid? ROTEX EcoHybrid prilagodljiv in nadgradljiv ROTEX Pridržujemo si pravico do popravkov in tehničnih sprememb 08/2009, ROT si.v Ogrevajte se s sistemom 08/2009 Beseda»Hibrid«izhaja iz grščine in pomeni»križanec, produkt z različno osnovo«. Hibridno ogrevanje je ogrevanje, ki izrablja različne vire energije. Hibridno ogrevanje omogoča skupno delovanje različnih virov energije kot sta toplotna črpalka in solarni sistem. Še več, povezati je mogoče tudi ostale vire energije: oljni in plinski kondenzacijski kotli, kotli na sekance ali pelete. Nadgradnja je mogoča kadarkoli v prihodnosti. Odgovorna raba obnovljivih virov energije in izkoristek, ki ga praktično ni mogoče več izboljšati. Vse iz ene roke ROTEX proizvaja vse pomembne komponente sistema EcoHybrid. Zanesete se lahko, da so vsi sestavni deli optimalno in premišljeno uporabljeni, kar zagotavlja največji izkoristek in udobje bivanja. ROTEX premore veliko znanja s področij razvoja, raziskav in proizvodnje komponent in sistemov ogrevanja. Vaše ogrevanje je naš poklic! Ni pomembno, kako danes vstopate v hibridno tehniko: odlična lastnost sistema EcoHybrid je prilagodljivost in možnost kasnejše nadgradnje. ROTEX EcoHybrid varnost in udobnost za vašo prihodnost! Celoten sistem iz ene roke: regenerativne toplotne črpalke zrak/voda, moderni oljni in plinski kondenzacijski kotli, do okolja prijazni solarni sistemi za pripravo tople vode in ogrevanje, higienski visoko zmogljiv hranilniki toplote, udobno talno ogrevanje, varnostne oljne cisterne s smradno zaporo in povezovalni instalacijski material za sanitarno vodo in ogrevanje in umetne mase. ROTEX Heating Systems GmbH Langwiesenstraße 10 D Güglingen Fon +49(7135)103-0 Fax +49(7135) info@rotex.de
