1 Prezračevanje in ogrevanje pasivnih in nizkoenergijskih hiš dr. Peter Gašperšič EKOAKTIV d.o.o. Prezračevanje - dejstva in dileme Visoka zrakotesnost ne omogoča več zadostne naravne izmenjave zraka V hiši z zrakotesnostjo 0,6 se zrak po naravni poti denimo zamenja šele v desetih urah ali več Prezračevalni sistem to naredi v dveh do treh urah Ali se investicija v prezračevalni sistem splača? Ali se splača kupiti zimski plašč? Prezračevanje je v sodobnih hišah preprosto treba zagotoviti, ker zaenkrat še dihamo zrak... Meritev kakovosti zraka v spalnici Potek koncentracije CO CO2 v ppm 1000 okno se zapre :00:43 20:24:43 20:48:43 21:12:43 21:36:43 22:00:43 22:24:43 22:48:43 23:12:43 23:36:43 0:00:43 0:24:43 0:48:43 1:12:43 1:36:43 2:00:43 2:24:43 2:48:43 3:12:43 3:36:43 4:00:43 4:24:43 4:48:43 5:12:43 5:36:43 6:00:43 6:24:43 6:48:43 7:12:43 7:36:43 8:00:43 s prezr.sistemom zaprta okna okna na nagib

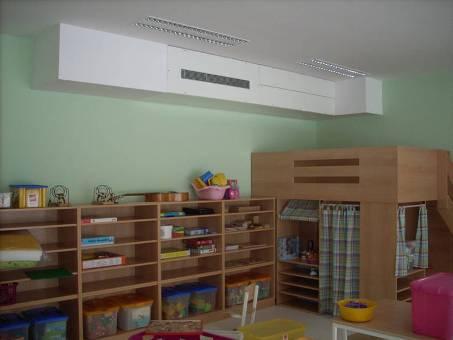

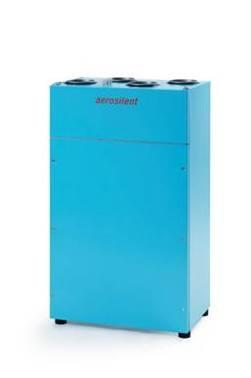

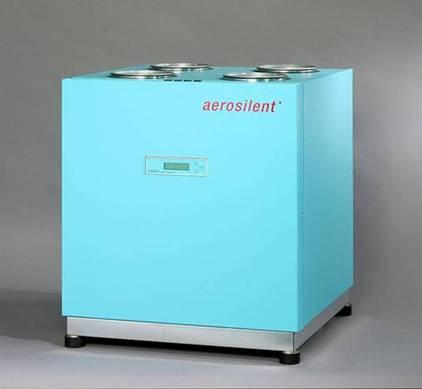

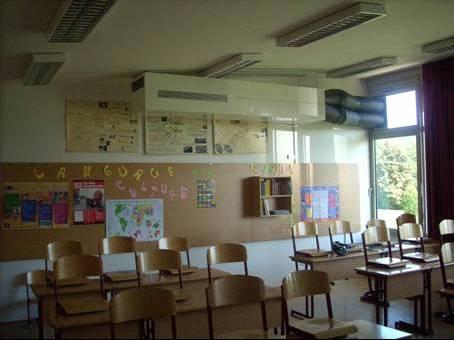

2 Prezračevalne naprave za hiše oz. stanovanja Protitočni ploščni toplotni izmenjevalnik s stopnjo vračanja toplote 85-93% Ventilatorji na enosmerni tok s porabo elektr. energije 0,21-0,33 Wh/m³ Nazivni pretok zraka m³/h (pazi: prevelik pretok = presuh zrak) Akustika! delovanje sistema mora biti neslišno (20 do 25 db) Prezračevalne naprave za šole, pisarne itd. Nazivni pretok zraka m³/h, stopnja vračanja toplote % Način prezračevanja stanovanjskih prostorov Shema sistema v pasivni hiši Toplotni izm., rekuperacija 90% Princip delovanja: v zimskem času dovod zraka ca 20 odvod zraka Filter za sveži zrak Zajem svežega zraka + 22 dovod zraka odvod zraka Zemeljski izmenjevalnik Zavrženi zrak +3

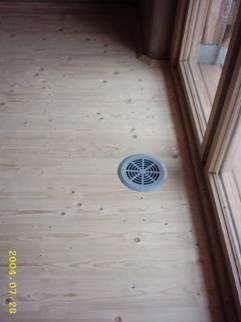

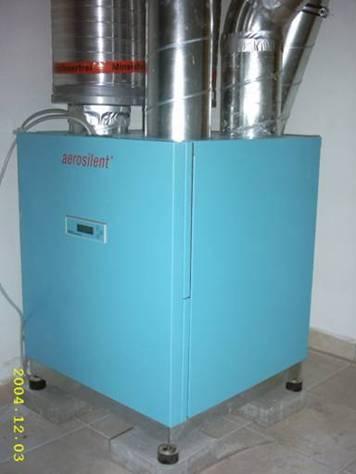

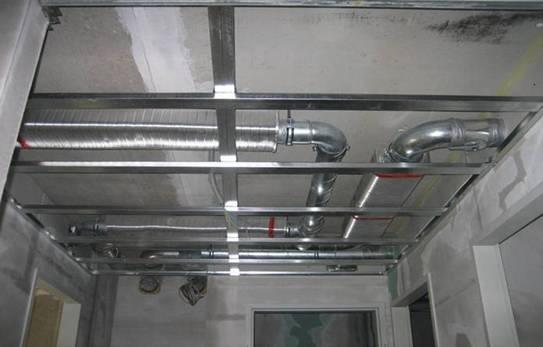

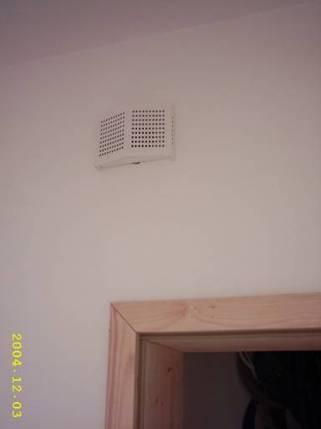

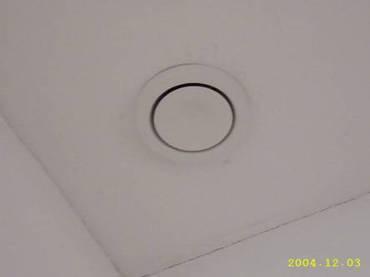

3 Predgretje zraka, vstopni filter Prezračevalni kanali, dušilniki zvoka Dušilnik zvoka Dovodni in odvodni ventili

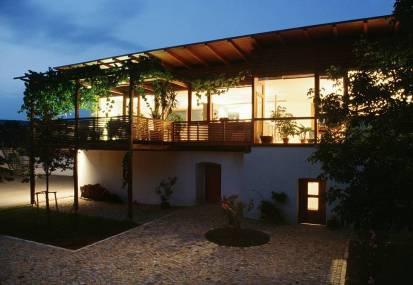

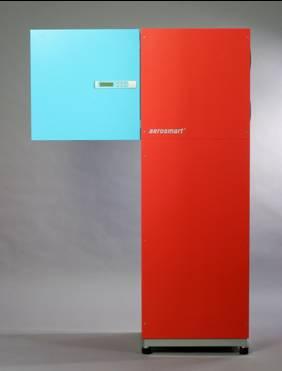

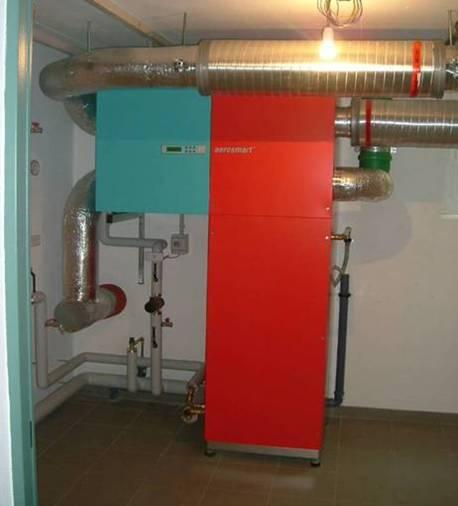

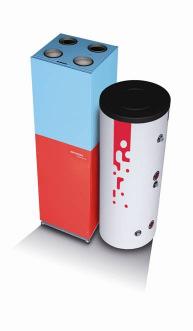

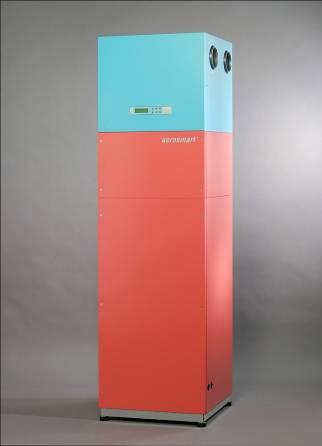

4 Kompaktne naprave: prezračevanje, ogrevanje in priprava tople sanitarne vode Protitočni ploščni toplotni izmenjevalnik s stopnjo vračanja toplote 85-93% Toplotne črpalke (zavrženi)zrak-zrak s toplotno močjo 1 1,8 KW, Toplotne črpalke zemlja-zrak (zem. izmenj. s slanico) s topl.močjo 1,7 4 KW Nazivni pretok zraka m³/h Zavrženi FOL zrak Pri pretoku zraka 150 m Bei 150m ³/h: 1000 W 3 /h: moč 1000 W, ZUL vtočni 40 C zrak 40 C Odtočni ABL zrak Zunanji AUL zrak Nizkotemp. 40 C ogrevalni NT sistem 30 C Maks. max. 2000W moč 2000 W ustreza entspricht m50 2 talnega m ² FBH ogr. ali oder m 2 m stenskega ² Wandheizfl ogr. äche 1m³/h Shema delovanja kompaktne naprave aerosmart XLS Zemeljski toplotni izmenjevalnik: Rohr cev DN DN40/33, dolž lfm 180 m, z.b. npr. in v drei treh Lagen nivojih im v zemlji Erdreich (110, (v globini 180 und 110, cm in 250 unter cm) Terrain) Sole Medij: slanica Primeri iz prakse Toplotne izgube 3,5-4,5 KW Toplotne izgube 2,5 KW Toplotne izgube 1-2 KW

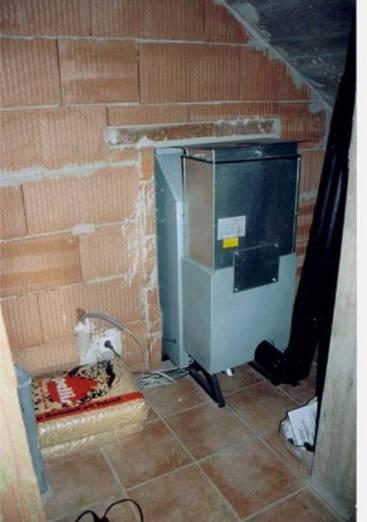

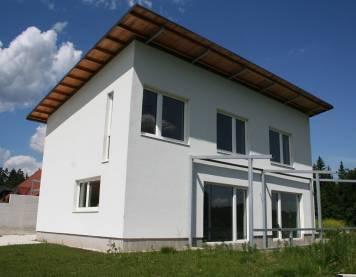

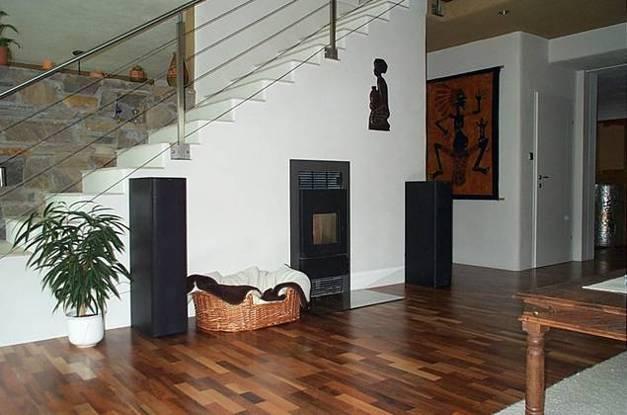

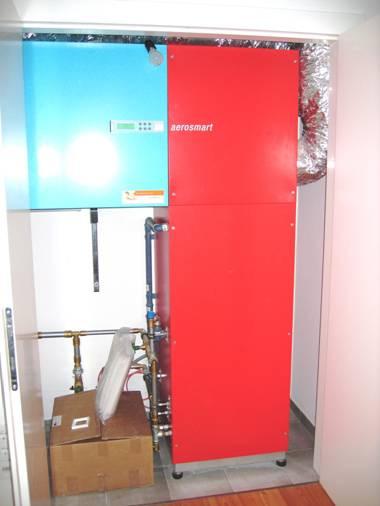

5 Nizkoenergijska hiša, toplotne izgube 4,5 KW aerosmart S z dodatno pečjo na pelete pod stopnicami Kompaktna naprava pokriva osnovne potrebe po toploti, peč na pelete ogrevanje v konicah

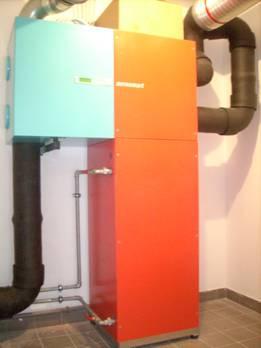

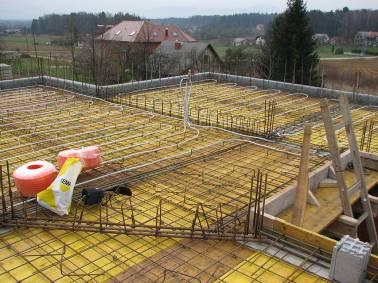

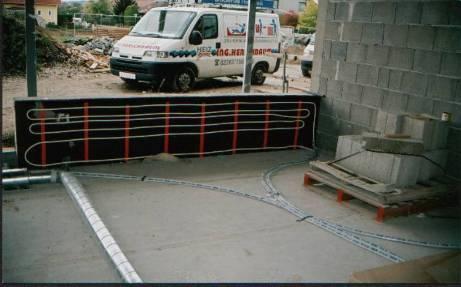

6 Večje pasivne hiše in NE hiše z izgubami do 4 KW aerosmart XLS ali X 2 : - visoko učinkovito kontrolirano prezračevanje - hranilnik tople sanitarne vode L - toplotna črpalka s toplotno močjo 3 4 KW - oddaja toplote preko stenskega ali talnega ogrevanja - možnost ogrevanja vtočnega zraka Oddajanje toplote Oddajanje toplote : V celotni hiši je potrebnih le m² površin stenskega ogrevanja ali m² površin talnega ogrevanja Pasivno hlajenje stropov je možno s pomočjo slanice (pribl. 2KW) Stensko ogrevanje za prostor velikosti 25 m² Grelno-hladilni strop Nizkoenergijska hiša s toplotnimi izgubami 2,5 KW

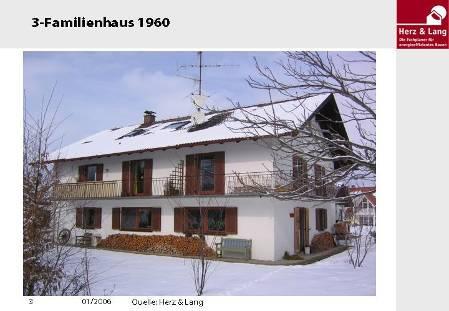

7 Kompaktna naprava + električno pokrivanje 6 % konice moči Relativna porazdelitev relative Heizlastverteilung potrebne moči ogrevanja maks. potrebna moč = 100% 6% Osnovno pokrivanje potrebne moči, npr. 70% Moč ogr. 94% JS1 Letni stroški za električno energijo v enodružinski hiši, 3 osebe = 264 = 71 /a = 36 /a Σ kwh/a 510 = 66 /a 696 = 91 /a Strom Ventilatoren Strom WP Heizung Strom WP Warmwasser Strom direktelektrisch Kompaktna naprava pri zelo kakovostni sanaciji 3-stanovanjska hiša iz leta 1960 Po sanaciji

8 Diapozitiv 20 JS1 Josef Seidl;

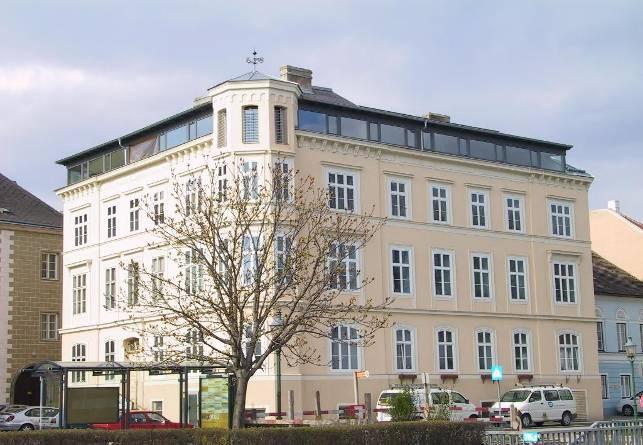

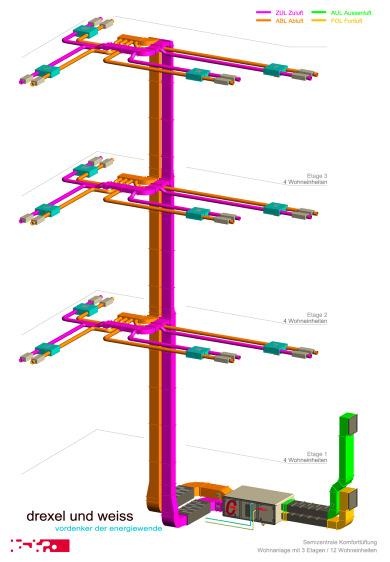

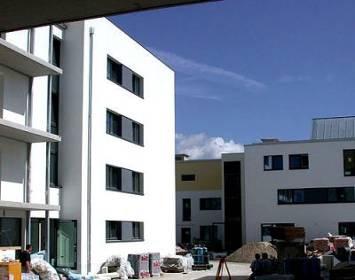

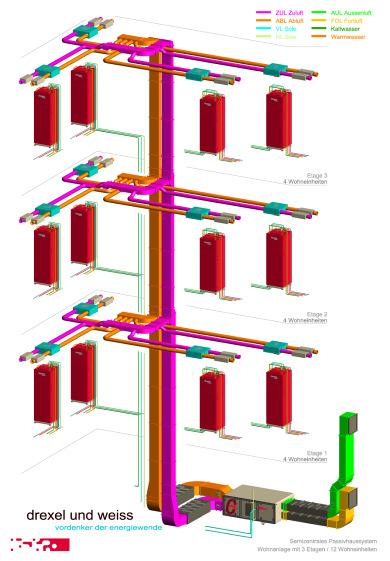

9 Zgornje nadstropje v pasivnem standardu, v centru Krems-a Pasivna hiša toplotne izgube 1-2 KW Semicentralni sistem za večstanovanjske stavbe Slanica Odvod, dovod zraka Zasnova ogrevanja: - Skupno: izraba zemeljske toplote preko izmenjevalnika s slanico - Lokalno: majhna toplotna črpalka s hranilnikom tople sanitarne vode, oddaja toplote preko ogrevalnih površin in/ali vtočnega zraka Prezračevanje - semicentralno: - Osrednja naprava za pribl. 10 stanovanjskih enot, z rekuperatorjem, filtri in izmenjevalnikom za predgrevanje zunanjega zraka s pretokom pribl m³/h - majhne enote z ventilatorji v vsakem stanovanju s pretokom maks. 140 m³/h Topla voda Hladna voda Zunanji zrak Zavrženi zrak Neizolirane cevi Dušilniki zvoka Zemeljski izm.

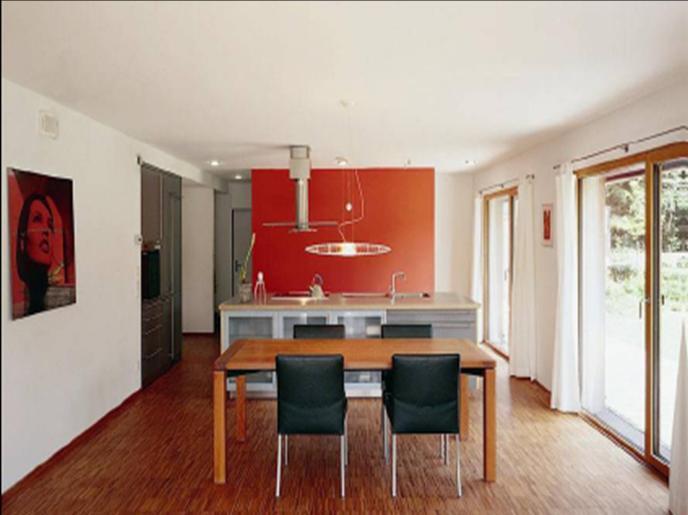

10 Semicentralni sistem Samo prezračevanje Prezračevanje in ogrevanje Visoko udobje bivanja zahvaljujoč prezračevalnemu sistemu Kontrolirano prezračevanje zmanjša rabo energije za ogrevanje U = 0,15 U = 0,15 U = 1,2 Gradnja po predpisih Qnh= 66 kwh/m²a U = 0,20 U = 1,2 U = 0,25 U = 1,2 Nizkoenerg. hiša Qnh= 48 kwh/m²a Qnh= 29 kwh/m²a > Klet neogrevana 130 m² / tloris 10 x 9

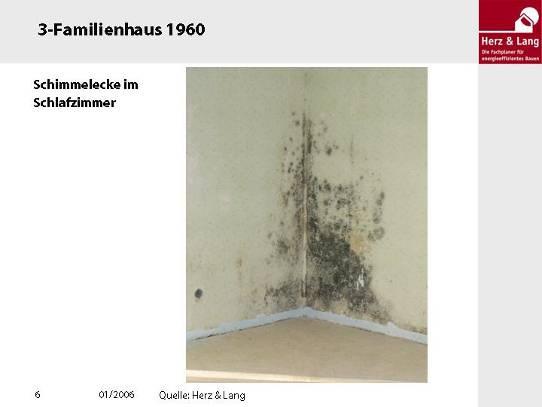

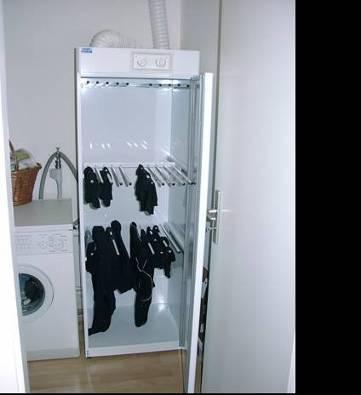

11 Dodatne koristi: nobene plesni, brezplačno sušenje perila 3-stanovanjska hiša iz leta 1960 Plesniv kot v spalnici Osnovna pravila za učinkovito oskrbo s toploto v pasivni hiši: 1. Najboljše ogrevanje je toplotna izolacija, zato je energetska optimizacija stavbe na prvem mestu. 2. Energijo proizvajajmo TAKRAT, ko jo potrebujemo. 3. Energijo proizvajajmo TAM, kjer jo potrebujemo. Meritve v izvedenih pasivnih hišah so pokazale, da izgube pri običajnih ogrevalnih sistemih zaradi shranjevanja toplote, izgube kotla in razdelilnega sistema, ter izgube za delovanje obtočnih črpalk lahko znašajo 30% do 50% proizvedene energije. Imam ženo, otroka in OGREVANJE NA OLJE...

12 Hvala za pozornost! Podjetje je član konzorcija pasivna hiša
