Transcript

1 IN-ECO je prodajno-distribucijska družba, ki ponuja dobavo komponent oziroma delov tehnologij za čistilne naprave odpadnih vod, zdravilišča in wellness centre, vključno z vzdrževanjem in svetovanjem za naše kliente iz srednje in vzhodne Evrope. Podjetje je bila ustanovljena leta Distribucijska družba ponuja izdelke pod svojo lastno znamko, zastopa pa tudi svetovne proizvajalce na ozemlju Slovaške, oziroma srednje in vzhodne Evrope. Na prodajane izdelke zagotavljamo garancijsko in pogarancijsko vzdrževanje. Svojim klientom ponujamo široko izbiro izdelkov, ki se uporabljajo predvsem v vodnem gospodarstvu. FIN Družba IN-ECO je ekskluzivni zastopnik podjetij Alita Industries, Inc. (za srednjo in vzhodno Evropo ter Skandinavijo) in La Tecnica-fluidi (za Slovaško in Češko republiko). Od leta 2006 naše podjetje ponuja membranska puhala in puhala s stranskim kanalom pod lastno znamko IN-ECO Air pump in IN-ECO Ring blower serije modelov INW. Izdelki pod našo znamko so si s svojo kvaliteto in zanesljivostjo pridobili že veliko zadovoljnih uporabnikov na slovaškem in evropskem trgu. EST LV RUS LT BY GER PL CZ SK UA AT HU SLO HR RO IT BIH SRB BG GR

2 Vsebina 1_Zračne linearne črpalke Alita (Membranska puhala) 1.1_Standardni modeli 1.2_Modeli za tlak in vakuum 1.3_Serija črpalk OEM 2_Puhala / vakuumske črpalke s stranskim kanalom 2.1_Enostopenjska 2.2_Dvostopenjska 2.3_Visokotlačna 3_Oprema Filtri z blaženjem hrupa Absorpcijski blažilniki hrupa Filtri, varnostni ventili, tlakomeri, povratne lopute Prezračevalna membrana 4_ Merilci pretoka

3 1 Zračne linearne črpalke Alita (Membranska puhala) _ 1.1_Standardni modeli 1.2_Modeli za tlak in vakuum 1.3_Serija črpalk OEM

4 1 Zračne linearne črpalke Alita (Membranska puhala) _ Plin je vsesan v notranjost orodja preko sesalnega lijaka z vgrajenim blažilnikom hrupa (1). V stranskem kanalu (2) mu gonilno kolo (3) oddaja svojo hitrost in plin se, istočasno, s centrifugalno silo poriva na področje kompresijske komore. Tako se, po spiralni poti, plin ponavljajoče stiska vse do izpraznitvenega lijaka (4), preko katerega gre ven. V primeru večstopenjskih puhal prehaja plin preko večjega števila kompresijskih komor, ki so nameščene ena za drugo in s tem se dosežejo višje razlike tlaka Charakteristika: 2 tekoč pretok zraka nizka hrupnost in nihanje visoka učinkovitost nizka poraba električne energije dolga življenjska doba brezoljna izvedba kompaktna in lahka konstrukcija enostavno vzdrževanje toplotna zaščita uporaba mogoča tako v zunanjem kot notranjem okolju zanesljivo prekinjeno in tudi nepretrgano delovanje varnostna konstrukcija samodejno odkrivanje napak membran automatické odhalenie chyby membrány 4 1

5 1 Zračne linearne črpalke Alita (Membranska puhala) _ 1.1 Standardni modeli

6 ALITA_Zračne linearne črpalke Standardni modeli AL-40, AL-60, AL-80 pretok (l/min.) Tlak (bar) Model AL-40 AL-60 AL-80 Priključna moč 48 W 72 W 86 W Stopnja glasnosti 36 db 38 db 39 db Teža 5.6 kg 6.5 kg 6.5 kg Izstop ø Maksimalni delovni tlak Priključna moč (Maksimalni delovni tlak) Napetost, frekvenca Kritje IP Mere D x Š x V 18 mm 220 mbar 40 W 50 W 52 W 230V 50Hz IP mm x 173 mm x 202 mm Enofazne naprave so izdelane s +/- 10 % dopustnim odstopanjem.. Navedene informacije temeljijo na rezultatih testov za nominalno enoto. Specifikacije se lahko spremenijo brez vnaprejšnjega opozorila. Izdelki ALITA izpolnjujejo pogoje Direktive 2002/95/ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Izdelki ALITA izpolnjujejo pogoje Direktive 2002/95/ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi.

7 ALITA_Zračne linearne črpalke Standardni modeli AL-100, AL-120, AL-150, AL- 200 Pretok (l/min.) Tlak (bar) Model AL-100 AL-120 AL-150 AL-200 Priključna moč 120 W 124 W 160 W 261 W Stopnja glasnosti 41 db 42 db 44 db 45 db Teža 8.3 kg 8.3 kg 10.1 kg 10.1 kg Izstop ø 18 mm 26 mm Maksimalni delovni tlak Priključna moč (Maksimalni delovni tlak) Napetost, frekvenca Kritje IP Mere D x Š x V 260 mbar 78 W 97 W 110 W 125 W 230V 50Hz IP mm x 205 mm x 245 mm Enofazne naprave so izdelane s +/- 10 % dopustnim odstopanjem.. Navedene informacije temeljijo na rezultatih testov za nominalno enoto. Specifikacije se lahko spremenijo brez vnaprejšnjega opozorila. Izdelki ALITA izpolnjujejo pogoje Direktive 2002/95/ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Izdelki ALITA izpolnjujejo pogoje Direktive 2002/95/ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi.

8 1 Zračne linearne črpalke Alita (Membranska puhala) _ 1.2 Modeli za tlak in vakuum

9 ALITA_Zračne linearne črpalke Modeli za tlak AL-6A, AL-15A Prietok (l/min.) Modeli za tlak in vakuum AL-6SA, AL-15SA Tlak (bar) Model AL-6A/AL-6SA AL-15/AL-15SA Tok 0,1 A 0,2 A Priključna moč 13 W 26 W Stopnja glasnosti 27 db 29 db Teža 2,4 kg 2,4 kg Maks. delovni tlak Dimenzije Napetost,frekvenca Kritje IP 100 mbar 150 mm x 130 mm x 111 mm 230V 50Hz IP54 Enofazne naprave so izdelane s +/- 10 % dopustnim odstopanjem.. Navedene informacije temeljijo na rezultatih testov za nominalno enoto. Specifikacije se lahko spremenijo brez vnaprejšnjega opozorila. Izdelki ALITA izpolnjujejo pogoje Direktive 2002/95/ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Izdelki ALITA izpolnjujejo pogoje Direktive 2002/95/ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi.

10 1 Zračne linearne črpalke Alita (Membranska puhala) _ 1.3 serija črpalk OEM

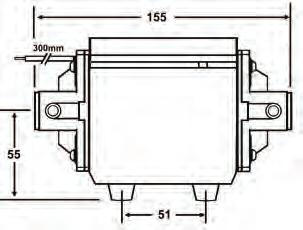

11 ALITA_Zračne linearne črpalke serija črpalk OEM stran 1 z 2 Poleg široke izbire standardnih modelov črpalk, ki jih je mogoče uporabiti, nudimo tudi originalne naprave proizvajalca in prilagojene zračne linearne črpalke za enkratne aplikacije v industriji. Od OEM se pričakuje zanesljivost, moč, učinkovitost in zadovoljnost uporabnika. Naj linearne črpalke ALITA postanejo del vašega proizvodnega sistema. AL-6B AL-15B AL-20B AL-6SB AL-15SB AL-20SB AL-30B AL-40B AL-50B AL-30SB AL-40SB AL-50SB Izdelki ALITA izpolnjujejo pogoje Direktive 2002/95/ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Izdelki ALITA izpolnjujejo pogoje Direktive 2002/95/ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi.

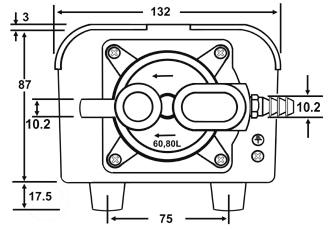

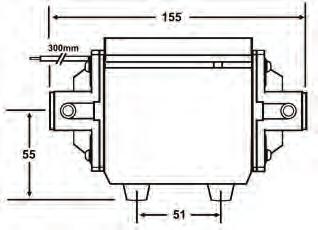

12 ALITA_Zračne linearne črpalke serija črpalk OEM stran 2 z 2 AL-60B AL-60SB AL-80B AL-100B AL-120B Tlačni priključek: 15mm (2x) Dimenzije: 133x175x105 mm AL-80SB AL-100SB AL-120SB Tlačni priključek: 15mm (2x) Vakuumski priključek: 10mm Dimenzije: 133x175x105 mm Izdelki ALITA izpolnjujejo pogoje Direktive 2002/95/ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Izdelki ALITA izpolnjujejo pogoje Direktive 2002/95/ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi.

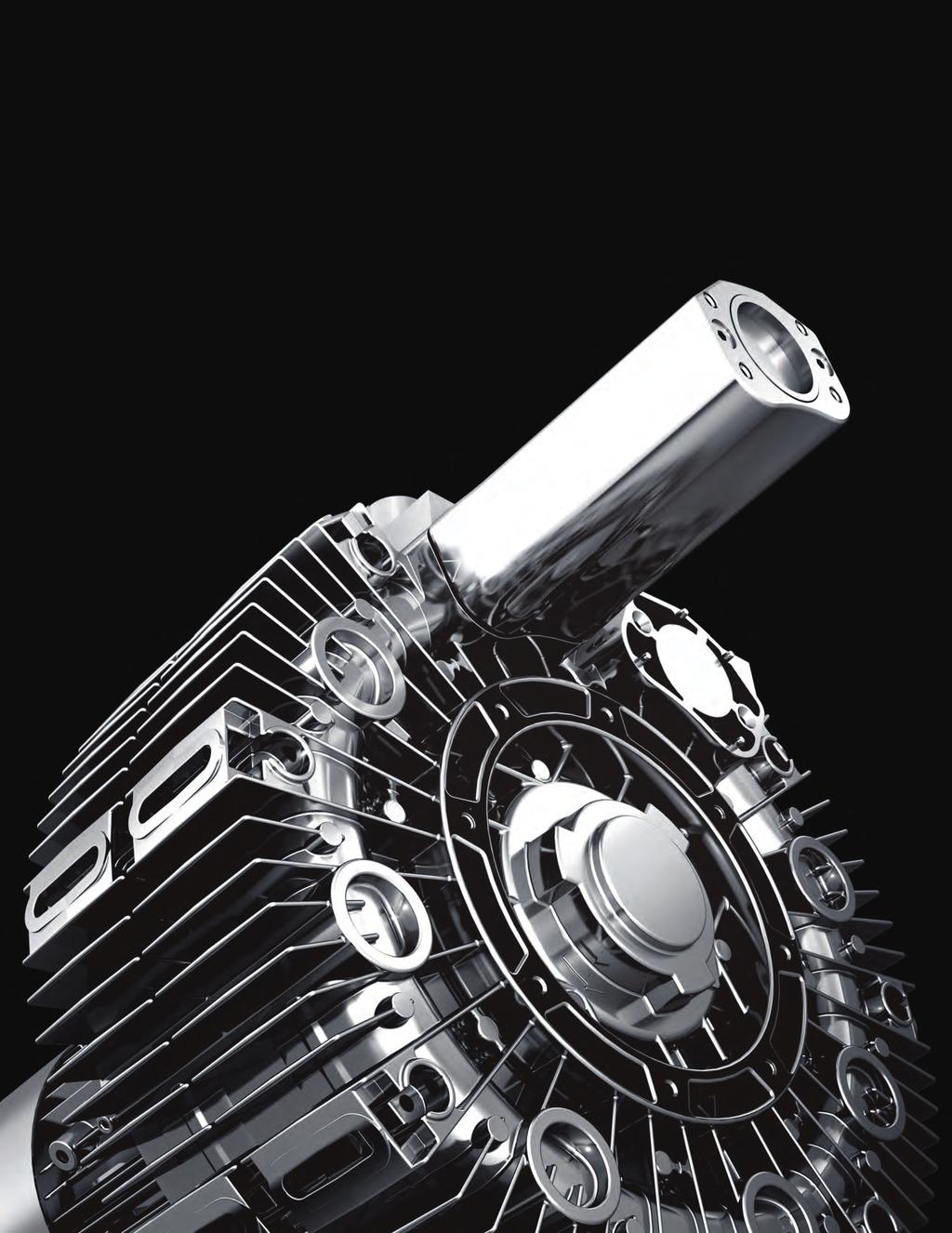

13 2 Puhala / vakuumske črpalke s stranskim kanalom _ 2.1_Enostopenjska 2.2_Dvostopenjska 2.3_Visokotlačna

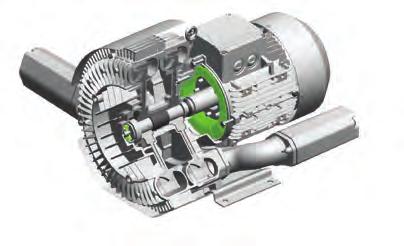

14 2 Puhala / vakuumske črpalke s stranskim kanalom _ Puhala / vakuumske črpalke s stranskim kanalom so namenjene za proizvodnjo stisnjenega zraka / vakuuma. Zahvaljujoč njihovi unikatni rešitvi in konstrukciji ne prihaja v njih do stika (trenja) trdih in gibljivih delcev. Zato imajo dolgo življenjsko dobo in majhne zahteve za vzdrževanje. Izdelani so iz lahke aluminijaste zlitine in nameščene na temelju iz jekla. Gonilno kolo (kolesa) v puhalih INW se montira na gred motorja in je dinamično uravnoteženo. Zahvaljujoč temu so vibracije minimalne in puhala se lahko inštalirajo neposredno na trdo površino. Načelo: Plin je vsesan v notranjost orodja preko sesalnega lijaka z vgrajenim blažilnikom hrupa (1). V stranskem kanalu (2) mu gonilno kolo (3) oddaja svojo hitrost in plin se, istočasno, s centrifugalno silo poriva na področje kompresijske komore. Tako se, po spiralni poti, plin ponavljajoče stiska vse do izpraznitvenega lijaka (4), preko katerega gre ven. V primeru večstopenjskih puhal prehaja plin preko večjega števila kompresijskih komor, ki so nameščene ena za drugo in s tem se dosežejo višje razlike tlaka. 3 2 Značilnost: > široka uporaba > veliko število tipov > brezoljno delovanje > nizka glasnost > enostavno vzdrževanje > veliko območje moči > minimalno število gibljivih delov > enostavna montaža in demontaža > majhna teža 4 1

15 2 Puhala / vakuumske črpalke s stranskim kanalom _ 2.1 Enostopenjska

16 INW_enostopenjska puhala / vakuumske črpalke stran 1 z 2 Tip Sesana količina (m 3 /h) tlak/vakuum (mbar) Motor (IP54), 50Hz Moč napetost tok ( kw ) ( V ) ( A ) glasnost (db) teža (kg) priključitev puhala (notranji navoj) Trifazne INW 01 H /60 0, / Y 1,0 / 0,6 Y 50 7 G 1 INW 11 H /80 0, / Y 1,16 / 0,7 Y 51 7 G 1 INW 21 H /100 0, / Y 2,1 / 1,2 Y 53 8 G 1¼ INW 21 H /120 0, / Y 2,6 /1,5 Y G 1¼ INW 31 H /110 0, / Y 2,8 / 1,6 Y G 1¼ INW 41 H /120 0, / Y 3,8 / 2,2 Y G 1½ INW 41 H /160 0, / Y 4,0 / 2,3 Y G 1½ INW 41 H /170 1, / Y 5,7 / 3,3 Y G 1½ INW 51 H /110 0, / Y 4,2 / 2,4 Y G 2 INW 51 H /170 1, / Y 6,6 / 3,8 Y G 2 INW 51 H /200 1, / Y 7,5 / 4,3 Y G 2 INW 51 H /220 2, / Y 9,7 / 5,6 Y G 2 INW 61 H /180 1, / Y 8,5 / 4,9 Y G 2 INW 61 H /235 2, / Y 9,7 / 5,6 Y G 2 INW 61 H /280 3, / Y 12,5 / 7,2 Y G 2 INW 71 H /160 1, / Y 8,5 / 4,9 Y G 2 INW 71 H /210 2, / Y 10 / 5,6 Y G 2 INW 71 H / / Y 12,5 / 7,2 Y G 2 INW 71 H / / Y 9,5 / 5,2 Y G 2 INW 73 H / / Y 9 / 5,2 Y G 2 INW 81 H /200 4, / Y 9,5 / 5,5 Y G 2½ INW 81 H /300 5, / Y 12,9 / 7,4 Y G 2½ INW 81 H /320 7, / Y 16,7 / 9,6 Y G 2½ INW 83 H /150 4, / Y 9,5 /5,5 Y G 2½ INW 83 H /200 5, / Y 12,9 / 7,4 Y G 2½ INW 83 H /270 7, / Y 16,7 / 9,6 Y G 2½ * 60 Hz zahtevajte prosim podatke. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

17 INW_enostopenjska puhala / vakuumske črpalke stran 2 z 2 Tip Sesana količina (m 3 /h) tlak/vakuum (mbar) Motor (IP54), 50Hz Moč napetost tok ( kw ) ( V ) ( A ) glasnost (db) teža (kg) priključitev puhala (notranji navoj) Trifazne INW 84 H /200 7, / Y 16,7 / 9,6 Y G 2½ INW 84 H /280 11, / Y 28,0 / 16,2 Y G 2½ INW 91 H /210 8, / Y 18,2 / 10,5 Y DN100 INW 91 H /280 12, / Y 28,0 /16,2 Y DN100 INW 91 H /340 18, / Y 37,0 / 21,0 Y DN100 INW 93 H /120 8, / Y 18,2 / 10,5 Y DN100 INW 93 H /210 12, / Y 28,0 / 16,2 Y DN100 INW 93 H /310 18, / Y 37,0 / 21,0 Y DN100 INW 94 H /130 15, / Y 35,0 / 20,0 Y DN100 INW 94 H /220 20, / Y 40,0 / 23,0 Y DN100 INW 94 H /310 25, / Y 52,0 / 30,0 Y DN100 INW 95 H /160 15, / Y 35,0 / 20,0 Y DN100 INW 95 H /250 20, / Y 40,0 / 23,0 Y DN100 INW 95 H /310 25, / Y 52,0 / 30,0 Y DN100 Enofazne INW 01 A /60 0, , G 1 INW 11 A /80 0, , G 1¼ INW 21 A /110 0, , G 1¼ INW 31 A /120 0, , G 1¼ INW 41 A /120 0, , G 1½ INW 41 A /150 0, G 1½ INW 41 A /180 1, , G 1½ INW 51 A /160 1, , G 2 INW 51 A /200 1, G 2 * 60 Hz zahtevajte prosim podatke. Enostopenjska puhala/vakuumske črpalke s stranskim kanalom INW se uporabljajo kot vakuumska črpalka ali kot puhalo med neprekinjenim obratovanjem z močjo, navedeno na delovni krivulji. Na razpolago so motorji v standardni izvedbi za vstopno napetost: 50 Hz in 60 Hz. Puhala/vakuumske črpalke imajo po mednarodni klasifikaciji naslednjo stopnjo zaščite: IP 54 (zaščita pred prahom in brizgajočo vodo). Motorji so izdelani v skladu z DIN EN /IEC 34-1 in spadajo v toplotni razred F. Trifazne naprave imajo dopustno odstopanje +/- 10 % pri konstantni napetosti in +/- 5 % pri nestalni napetosti, enofazne so izdelane s +/- 5 % dopustnim odstopanjem. Toda če se bo za stalno obratovanje uporabljalo le 90 % maksimalno dopustnega nadtlaka, se dovoljeno območje napetosti zviša na vrednost +/- 10 %. Dopustno odstopanje frekvence je maksimalno +/- 2 %. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

18 INW_enostopenjska puhala / vakuumske črpalke Krivulje moči / Tlak Krivulje moči (50 Hz) Delovne krivulje za transport zraka s toploto 15 C za sesanje pri atmosferskem tlaku 1013 mbar z odstopanjem +/- 10 %. Skupna tlačna diferenca velja za temperaturo sesanega zraka in temperaturo okolice 25 C INW 95 INW INW , INW INW 84 12, INW 83 8,5 7,5 12, INW 81 INW 73 4 kw 5, ,5 300 INW ,5 18,5 Sesalna količina (m 3 /ura) 200 INW 61 INW tlak (mbar) INW 41 INW 31 INW 21 INW 11 INW 01 0,85 0,7=0,7A 0,25 0,25=0,25A 0,2 =0,2A 100 1,6 1,3A 0,85=0,85A 1,3 1,6 = 1,5A 1,3A 0,55=0,55A 1,3 0,37A 1, ,2 2,2 2,2 5,5 7,5 kw Skupna tlačna diferenca Δ p * 60 Hz zahtevajte prosim podatke. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

19 INW_enostopenjska puhala / vakuumske črpalke Krivulje moči / Vakuum Krivulje moči (50 Hz) Delovne krivulje za transport zraka s toploto 15 C za sesanje pri atmosferskem tlaku 1013 mbar z odstopanjem +/- 10 %. Skupna tlačna diferenca velja za temperaturo sesanega zraka in temperaturo okolice 25 C INW 95 INW INW , INW ,5 INW INW , ,5 4 INW ,5 18,5 11 7,5 5,5 7, vakuum (mbar) ,2 2,2 2,2 5,5 1, ,5A 1,3 1,6 1,3A 1,3 0,85 1,6 0,85 0,85A=1,3A 0,55=0,55A 0,37 0,7=0,7A 0,25=0,25A 100 0,25 INW 73 INW 71 INW 61 INW 51 INW 41 INW 31 INW 21 INW 11 0,2 =0,2A INW 01 Skupna tlačna diferenca Δ p Sesalna količina (m 3 /ura) * 60 Hz zahtevajte prosim podatke. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

20 INW_enostopenjska puhala / vakuumske črpalke Temperaturne krivulje > odvisnost temperature od tlaka stran 1 z 2 Rast temperature odposlanega zraka je neposredno primerljiva z razliko tlaka. Delovne krivulje za transport zraka s toploto 15 C za sesanje pri atmosferskem tlaku 1013 mbar z odstopanjem +/- 10 %. Skupna tlačna diferenca velja za temperaturo sesanega zraka in temperaturo okolice 25 C. IWN 21 IWN 41 INW 51 INW 61 INW 71 INW rast temperature T (K) ,40 0,25 0,7 0,85 0,85 1,6 1,3 1,3 1,6 2,2 2,2 2, tlak (mbar) Skupna tlačna diferenca Δ p INW 81 INW 91 INW 93 INW ,5 7,5 rast temperature T (K) ,5 5,5 12,5 8, ,5 18, tlak (mbar) Skupna tlačna diferenca Δ p Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

21 INW_enostopenjska puhala / vakuumske črpalke Temperaturne krivulje > odvisnost temperature od tlaka stran 2 z 2 Rast temperature odposlanega zraka je neposredno primerljiva z razliko tlaka. Delovne krivulje za transport zraka s toploto 15 C za sesanje pri atmosferskem tlaku 1013 mbar z odstopanjem +/- 10 %. Skupna tlačna diferenca velja za temperaturo sesanega zraka in temperaturo okolice 25 C. IWN 21 IWN 41 INW 51 INW 61 INW 71 INW 73 rast temperature T (K) ,0 2,2 2,2 2,2 1,6 1,3 0,85 1,3 0,40 1, vakuum (mbar) 1,6 0,7 0,85 0,25 Skupna tlačna diferenca Δ p INW 81 INW 91 INW 93 INW 95 rast temperature T (K) , ,5 7, , , ,5 12, , vakuum (mbar) Skupna tlačna diferenca Δ p Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

22 INW 01-73_enostopenjska puhala / vakuumske črpalke Dimenzij specifikacije stran 1 z 2 Serija A B C D E F G H J K L M N O P Q INW G 1" 60 INW G 1 64 INW 21 A G 1 1/4 64 INW 21 H INW 21 H INW G 1 1/2 68 INW 41 A G 1 1/2 68 INW 41 A INW 41 A21 INW 41 H INW 41 H INW 41 H26 INW 51 A G 2 83 INW 51 A INW 51 H INW 51 H16 INW 51 H INW 51 H36 INW G 2 83 INW 71 H G 2 83 INW 71 H16 INW 71 H INW 71 H INW 73 H Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

23 INW 01-73_enostopenjska puhala / vakuumske črpalke Dimenzij specifikacije stran 2 z 2 Serija ø R S U V V V1 V1 ø X Y x Z X - luknja INW 01 8,5 2 M6 x M6 x 15 0 /120 /240 INW 11 8,5 2 M6 x M6 x 15 0 /120 /240 INW ,5 M6 x 17 M6 x 1,5 M25 x 1,5 M25 x 1,5 M16 x 1,5 140 M6 x 15 0 /120 /240 INW M8 x M6 x 15 0 /120 /240 INW M6 x 19 M6 x 1,5 M25 x 1,5 M25 x 1,5 M16 x 1,5 174 M6 x 15 0 /120 /240 INW M8 x 17 M16 x 1,5 M25 x 1,5 M25 x 1,5 M16 x 1,5 200 M8 x 20 0 /120 /240 INW ,5 M10 x 20 0 /120 /240 INW 71 H ,5 M10 x M10 x 20 0 /120 /240 INW 71 H16 INW 71 H26 M32 x 1,5 M32 x 1,5 M32 x 1,5 M32 x 1,5 INW 71 H37 INW 73 H37 Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

24 INW 81-84_enostopenjska puhala / vakuumske črpalke Dimenzij specifikacije stran 1 z 2 inw 81 > inw 83 inw 84 H37 inw 84 H27 Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

25 INW 81-84_enostopenjska puhala / vakuumske črpalke Dimenzij specifikacije stran 2 z 2 Serija A A' B B' B 1 C C' D E F F' F'' G H H' J K L M M' INW 81 H INW 81 H17, H INW 83 H INW 83 H17, H INW 84 H INW 84 H Serija N N O ø P Q ø R S T U V W ø X Y+Z X - luknja INW 81 H G2½ x M32 x 1, M10 x 35 0 /120 /240 INW 81 H17, H INW 83 H x M32 x 1, /120 /240 INW 83 H17, H27 - INW 84 H x M32 x 1,5 42 M12 x 20 INW 84 H x M40 x 1,5 54 Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

26 INW 91-95_enostopenjska puhala / vakuumske črpalke Dimenzij specifikacije stran 1 z 2 inw 91 > inw 93 inw 94 inw 95 Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

27 INW 91-95_enostopenjska puhala / vakuumske črpalke Dimenzij specifikacije stran 2 z 2 Serija A A' B B' B 1 C C' D E F F' F'' G H H' J K L M M' INW 91 H INW 91 H17, H INW 93 H INW 93 H17, H INW 94 H27, H INW 95 H27, H Serija N N O ø P Q ø R S T U V W ø X Y+Z X - luknja INW 91 H M12 x 35 4 x M32 x 1, M12 x 30 0 /120 /240 INW 91 H17, H x M40 x 1,5 54 INW 93 H x M32 x 1,5 42 INW 93 H17, H x M40 x 1,5 54 INW 94 H27, H M12 x 35 4 x M40 x 1, M12x /60 /60 INW 95 H27, H M 8 x 40 4 x M40 x 1,5 54 M12x10.5 Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

28 2 Puhala / vakuumske črpalke s stranskim kanalom _ 2.2 Dvostopenjska

29 INW_dvostopenjska puhala / vakuumske črpalke stran 1 z 2 Tip Sesana količina (m 3 /h) tlak/vakuum (mbar) Motor (IP54), 50Hz Moč napetost tok ( kw ) ( V ) ( A ) glasnost (db) teža (kg) priključitev puhala (notranji navoj) Trifazne INW 220 H /210 0, / Y 3,8 / 2,2 Y G 1¼ INW 420 H /280 1, / Y 7,5 / 4,3 Y G 1½ INW 420 H /330 2, / Y 9,7 /5,6 Y G 1½ INW 520 H / / Y 12,5 / 7,2 Y G 2 INW 520 H / / 5,8 Y G 2 INW 720 H /220 2, / Y 9,7 / 5,6 Y G 2 INW 720 H / / Y 12,5 / 7,2 Y G 2 INW 720 H /360 4, / 5,2 Y G 2 INW 720 H /440 5, ,3 / 7,7 Y G 2 INW 720 H /440 7, ,7 / 9,6 Y G 2 INW 820 H /240 5, / Y 13,3 / 7,7 Y G 2½ INW 820 H /400 7, / Y 16,7 / 9,6 Y G 2½ INW 820 H /430 11, / Y 28,0 / 16,2 Y G 2½ INW 820 H /460 15, / Y 32,5 / 18,8 Y G 2½ INW 920 H /300 12, / Y 28,0 / 16,2 Y DN100 INW 920 H /420 16, / Y 35,0 / 20,0 Y DN100 INW 920 H /440 20, / Y 40,0 / 23,0 Y DN100 INW 920 H /450 25, / Y 52,0 / 30,0 Y DN100 * 60 Hz zahtevajte prosim podatke. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

30 INW_dvostopenjska puhala / vakuumske črpalke stran 2 z 2 Tip Sesana količina (m 3 /h) tlak/vakuum (mbar) Motor (IP54), 50Hz Moč napetost tok ( kw ) ( V ) ( A ) glasnost (db) teža (kg) priključitev puhala (notranji navoj) Enofazne INW 220 A /210 0, , G 1¼ INW 420 A /260 1, G 1¼ * 60 Hz zahtevajte prosim podatke. INW_dvostopenjska puhala / vakuumske črpalke s stranskim kanalom INW se uporabljajo kot vakuumska črpalka ali kot puhalo med neprekinjenim obratovanjem z močjo, navedeno na delovni krivulji. Na razpolago so motorji v standardni izvedbi za vstopno napetost: 50 Hz in 60 Hz. Puhala/vakuumske črpalke imajo po mednarodni klasifikaciji naslednjo stopnjo zaščite: IP 54 (zaščita pred prahom in brizgajočo vodo). Motorji so izdelani v skladu z DIN EN /IEC 34-1 in spadajo v toplotni razred F. Trifazne naprave imajo dopustno odstopanje +/- 10 % pri konstantni napetosti in +/- 5 % pri nestalni napetosti, enofazne so izdelane s +/- 5 % dopustnim odstopanjem. Toda če se bo za stalno obratovanje uporabljalo le 90 % maksimalno dopustnega nadtlaka, se dovoljeno območje napetosti zviša na vrednost +/- 10 %. Dopustno odstopanje frekvence je maksimalno +/- 2 %. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

31 INW_dvostopenjska puhala / vakuumske črpalke Krivulje moči / Tlak stran 1 z 2 Krivulje moči (50 Hz) Delovne krivulje za transport zraka s toploto 15 C za sesanje pri atmosferskem tlaku 1013 mbar z odstopanjem +/- 10 %. Skupna tlačna diferenca velja za temperaturo sesanega zraka in temperaturo okolice 25 C INW , , INW ,5 7, INW 720 INW 520 2,2 3 4, INW 420 5,5 7,5 100 Sesalna količina (m 3 /ura) INW ,5 A 1,6 4 2,2 0,7 = 0,7A tlak (mbar) Skupna tlačna diferenca Δ p * 60 Hz zahtevajte prosim podatke. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

32 INW_dvostopenjska puhala / vakuumske črpalke Krivulje moči / Vakuum stran 2 z 2 Krivulje moči (50 Hz) Delovne krivulje za transport zraka s toploto 15 C za sesanje pri atmosferskem tlaku 1013 mbar z odstopanjem +/- 10 %. Skupna tlačna diferenca velja za temperaturo sesanega zraka in temperaturo okolice INW , , =20 INW , ,5 INW ,2 INW , ,5 = 7,5 INW vakuum (mbar) , ,6 1,5A 0,7=0,7A INW Skupna tlačna diferenca Δ p Sesalna količina (m 3 /ura) * 60 Hz zahtevajte prosim podatke. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

33 INW_dvostopenjska puhala / vakuumske črpalke Temperaturne krivulje > odvisnost temperature od tlaka Rast temperature odposlanega zraka je neposredno primerljiva z razliko tlaka. Delovne krivulje za transport zraka s toploto 15 C za sesanje pri atmosferskem tlaku 1013 mbar z odstopanjem +/- 10 %. Skupna tlačna diferenca velja za temperaturo sesanega zraka in temperaturo okolice 25 C. INW 220 INW 420 INW 520 INW 720 INW 820 INW 920 rast temperature T (K) ,7 1,6 1,5 5,5 12,5 3 2,2 16,5 4,3 3 7,5 2,2 4 5, , tlak (mbar) Skupna tlačna diferenca p INW 220 INW 420 INW 520 INW 720 INW 820 INW 920 rast temperature T (K) ,5/5, ,5 7,5 4 4,3 3 2,2 12,5 1,6 3 1,5 5, vakuum (mbar) Skupna tlačna diferenca p 0,7 2,2 Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

34 INW _dvostopenjska puhala / vakuumske črpalke Dimenzij specifikacije stran 1 z 2 inw 220 > inw 420 > inw 520 > inw 720 h16, h26 > inw 820 h17, h27 > inw 920 inw 720 H37, h47 > inw 820 H37, H47 Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

35 INW _dvostopenjska puhala / vakuumske črpalke Dimenzij specifikacije stran 2 z 2 Serija A A B C D E F G H H J K L M N O P Q INW G 1 1/4" 64 INW G 1 1/2" 72 INW 520 H H INW 720 H H H H47, H Serija ø R S T U V V V1 V1 a ø X Y x Z X - luknja INW M6 x 17 M25 x 1,5 M16 x 1, M6 x 1,5 51 /171 /291 INW M6 x 19 M25 x 1,5 M16 x 1,5 M16 x 1, M6 x 1,5 51 /171 /291 INW M8 x 17 4 x M 32 x 1,5 200 M8 x /171 /291 INW 720 H16, H M8 x 17 M25 x 1,5 M16 x 1,5 240 M10 x /171 /291 H37, H47, H57 4 x M32 x 1,5 Serija A A' B B' B 1 C C' D E F F' F'' G H H' J K L M M' INW 820 H17, H INW 820 H37, H INW Serija N N O ø P Q ø R S T U V W ø X Y+Z X - luknja INW 820 H17, H ,4 /171,4 /291,4 INW 820 H37, H x M40 x 1,5 54 INW M12 x 35 4 x M40 x 1, M12 x /60 /60 Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

36 2 INW HP puhala / vakuumske črpalke s stranskim kanalom _ 2.3 Visokotlačna

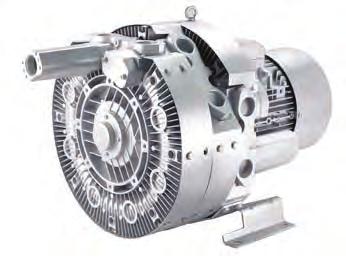

37 INW HP_visokotlačna puhala / vakuumske črpalke stran 1 z 2 Tip Sesana količina (m 3 /h) tlak/vakuum (mbar) Motor (IP54), 50Hz Moč napetost tok ( kw ) ( V ) ( A ) glasnost (db) teža (kg) priključitev puhala (notranji navoj) Trifazne INW HP210 H /230 0, / Y 2,8 / 1,6 Y G 1¼ INW HP220 H /370 0, / Y 4,0 / 2,3 Y G 1¼ INW HP220 H /370 1, / Y 7,5 / 4,3 Y G 1¼ INW HP310 H /250 0, / Y 2,8 /1,6 Y G 1¼ INW HP310 H /280 0, / Y 4,0 / 2,3 Y G 1¼ INW HP320 H /400 1, / Y 5,4 / 3,1 Y G 1¼ INW HP320 H /440 1, / Y 7,5 / 4,3 Y G 1¼ INW HP410 H /300 1, / Y 5,4 / 3,1 Y G 1¼ INW HP420 H /480 1, / Y 7,5 / 4,3 Y G 1¼ INW HP420 H /500 3, / Y 13,0 / 7,5 Y G 1¼ INW HP510 H /290 1, / V Y 7,5 / 4,3 Y G 1¼ INW HP510 H /310 2, / V Y 11,4 / 6,6 Y G 1¼ INW HP520 H /470 2, / V Y 11,4 / 6,6 Y G 1¼ INW HP520 H / , G 1¼ INW HP610 H /320 2, / Y 11,4 / 6,6 Y G 1¼ INW HP610 H /340 3, / Y 13,0 / 7,5 Y G 1¼ INW HP620 H /460 3, / Y 13,0 / 7,5 Y G 1¼ INW HP620 H /460 5, , G 1¼ INW HP630 H /730 7, , G 1¼ * 60 Hz zahtevajte prosim podatke. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

38 INW HP_visokotlačna puhala / vakuumske črpalke stran 2 z 2 Tip Sesana količina (m 3 /h) tlak/vakuum (mbar) Motor (IP54), 50Hz Moč napetost tok ( kw ) ( V ) ( A ) glasnost (db) teža (kg) priključitev puhala (notranji navoj) Enofazne INW HP210 A /230 0, , G 1¼ INW HP220 A /370 1, , G 1¼ INW HP310 A /250 0, G 1¼ INW HP320 A /400 1, , G 1¼ INW HP410 A /300 1, , G 1¼ * 60 Hz zahtevajte prosim podatke. INW HP_visokotlačna puhala/vakuumske črpalke s stranskim kanalom INW se uporabljajo kot vakuumska črpalka ali kot puhalo med neprekinjenim obratovanjem z močjo, navedeno na delovni krivulji. Na razpolago so motorji v standardni izvedbi za vstopno napetost: 50 Hz in 60 Hz. Puhala/vakuumske črpalke imajo po mednarodni klasifikaciji naslednjo stopnjo zaščite: IP 54 (zaščita pred prahom in brizgajočo vodo). Motorji so izdelani v skladu z DIN EN /IEC 34-1 in spadajo v toplotni razred F. Trifazne naprave imajo dopustno odstopanje +/- 10 % pri konstantni napetosti in +/- 5 % pri nestalni napetosti, enofazne so izdelane s +/- 5 % dopustnim odstopanjem. Toda če se bo za stalno obratovanje uporabljalo le 90 % maksimalno dopustnega nadtlaka, se dovoljeno območje napetosti zviša na vrednost +/- 10 %. Dopustno odstopanje frekvence je maksimalno +/- 2 %. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

39 INW HP_visokotlačna puhala / vakuumske črpalke Krivulje moči / Tlak stran 1 z 2 Krivulje moči (50 Hz) Delovne krivulje za transport zraka s toploto 15 C za sesanje pri atmosferskem tlaku 1013 mbar z odstopanjem +/- 10 %. Skupna tlačna diferenca velja za temperaturo sesanega zraka in temperaturo okolice 25 C INW HP630 INW HP610 INW HP ,5 INW HP510 3,3 INW HP420 2,2 2,2 5,7 Sesalna količina (m 3 /ura) 50 0 INW HP320 INW HP220 INW HP310 INW HP210 INW HP410 0,55 0,55 = 0,55A 3,3 1,5 1,5 1,1 1,1 = 1,1A 2,2 0,81 0,81 = 0,94A INW-HP 520 1,5 = 1,5A 3,3 1,5 = 1,5A tlak (mbar) Skupna tlačna diferenca Δ p * 60 Hz zahtevajte prosim podatke. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

40 INW HP_visokotlačna puhala / vakuumske črpalke Krivulje moči / Vakuum stran 2 z 2 Krivulje moči (50 Hz) * Delovne krivulje za transport zraka s toploto 15 C za sesanje pri atmosferskem tlaku 1013 mbar z odstopanjem +/- 10 %. Skupna tlačna diferenca velja za temperaturo sesanega zraka in temperaturo okolice INW HP630 INW HP620 INW HP610 INW HP ,5 INW HP510 INW HP ,2 7,5 = 5,7 3,3 2,2 1,5 2,2 4 1,5 1,1 0,55 3,3 1,5=1,5A 1,1=1,1A 1,5=1,5A 0,81A 0,81A INW HP410 INW HP210 0,55=0,55A INW HP INW HP320 INW HP Sesalna količina (m 3 /ura) vakuum (mbar) Skupna tlačna diferenca Δ p * 60 Hz zahtevajte prosim podatke. Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

41 INW HP_visokotlačna puhala / vakuumske črpalke Temperaturne krivulje > odvisnost temperature od tlaka Rast temperature odposlanega zraka je neposredno primerljiva z razliko tlaka. Delovne krivulje za transport zraka s toploto 15 C za sesanje pri atmosferskem tlaku 1013 mbar z odstopanjem +/- 10 %. Skupna tlačna diferenca velja za temperaturo sesanega zraka in temperaturo okolice 25 C. INW HP210 INW HP220 INW HP320 INW HP420 INW HP520 INW HP620 INW HP630 rast temperature T (K) ,3 5,7 7,5 3,3 1,5 1,5 1,1 0,55 1,5 0,81 2, tlak (mbar) Skupna tlačna diferenca p INW HP210 INW HP220 INW HP320 INW HP420 INW HP520 INW HP620 INW HP630 rast temperature T (K) , ,3 3,3/5,7 1,5 2,2 80 1,5 0,81/1, ,1 50 0, vakuum (mbar) Skupna tlačna diferenca p Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

42 INW HP_visokotlačna puhala / vakuumske črpalke Dimenzij specifikacije stran 1 z 2 Serija A B B B1 C C2 D E F G H H1 J K M N O P INW HP G 1 1/4 INW HP G 1 1/4 INW HP G 1 1/4 INW HP G 1 1/4 INW HP610 H G 1 1/4 INW HP610 H G 1 1/4 INW HP220 H G 1 1/4 INW HP220 H G 1 1/4 INW HP320 H G 1 1/4 INW HP320 H G 1 1/4 INW HP420 H G 1 1/4 INW HP420 H G 1 1/4 INW HP520 H G 1 1/4 INW HP520 H G 1 1/4 INW HP620 H G 1 1/4 INW HP620 H G 1 1/4 INW HP630 H G 1 1/4 Serija Q ø R S1 S2 S3 T T1 U V V1 W ø X X + Z INW HP M6 x 17 M25 x 1,5 M16 x 1, M6 x 15 INW HP M6 x 17 M25 x 1,5 M16 x 1, M6 x 15 INW HP M6 x 17 M25 x 1,5 M16 x 1, M6 x 15 INW HP M6 x 17 M25 x 1,5 M16 x 1, M8 x 15 INW HP M6 x 17 M25 x 1,5 M16 x 1, M8 x 15 INW HP220 63, M6 x 17 M25 x 1,5 M16 x 1, INW HP320 63, M6 x 17 M25 x 1,5 M16 x 1, INW HP420 63, M6 x 17 M25 x 1,5 M16 x 1, INW HP520 H26 63, M6 x 17 M25 x 1,5 M16 x 1, INW HP520 H77 63, M6 x 17 M32 x 1,5 M16 x 1, INW HP620 H36 63, M6 x 17 M25 x 1,5 M16 x 1, INW HP620 H57 63, M6 x 17 M32 x 1,5 M16 x 1, W1 W2 INW HP630 H M6 x 17 M32 x 1, Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

43 INW HP_visokotlačna puhala / vakuumske črpalke Dimenzij specifikacije stran 2 z 2 inw hp210 > inw hp310 > inw hp410 > inw hp510 > inw hp610 inw hp220 > inw hp320 > inw hp420 > inw hp520 > inw hp620 inw hp630 Puhala/vakuumske črpalke INW izpolnjujejo pogoje Direktive 2002/95/ ES Evropskega parlamenta in Sveta z dne 27. januarja 2003 o omejitvi uporabe nekaterih nevarnih snovi v električni in elektronski opremi. Puhala in vakuumske črpalke INW s stranskim kanalom so usklajene z direktivo o strojih Evropske skupnosti (CE).

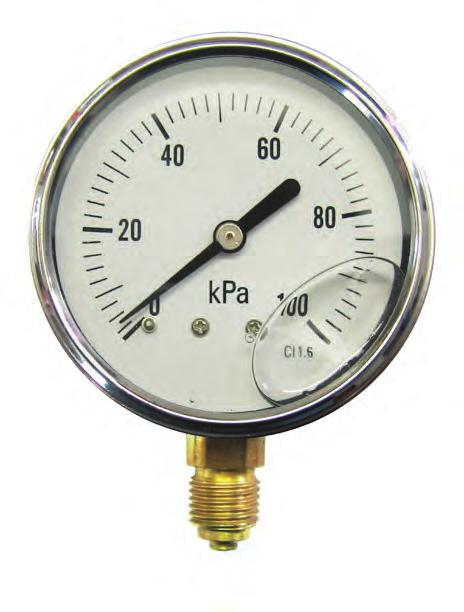

44 3 Oprema _ Filtri z blaženjem hrupa Absorpcijski blažilniki hrupa Filtri, varnostni ventili, tlakomeri, povratne lopute Prezračevalna membrana

45 3 Oprema _ Prosimo, da uporabljate originalno dodatno opremo za INW puhala/vakuum črpalke s prstanom

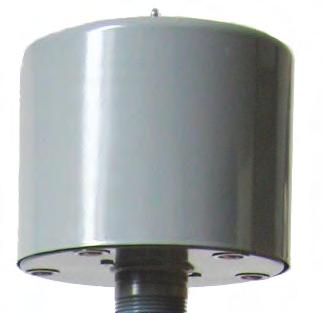

46 Filtri z blaženjem hrupa INW puhala > Oprema Značilnosti > prepustnost papirnega vložka do 2 µm > prepustnost poliestrskega vložka do 5 µm > blaženje hrupa 4-14 db > obratovalna temperatura od -26 C do 104 C > blažilne cevke povečujejo blaženje hrupa in zmanjšajo izgubo tlaka > vlečna omarica iz trajnega ogljikovega jekla > izžgana emajlirana ali praškasta površinska ureditev upad (db) Tipičen nivo blaženja hrupa frekvenca sredine oktavnega področja (Hz) Mera blaženja hrupa se lahko spreminja glede na aplikacijo in tipa naprave, ki se uporablja. ZSTOP Toleranca mer ±6 mm VSTOP Filtri Tip pritok (m3/uro) priključitev (zunanji navoj) Mere (mm) A B C Število blažilnih cevk teža (Kg) FT P ¼ ,5 FT P ½ FT P FT P ½ FT P FT P FT P Filtrirni vložki Mere (mm) Tip Filtri a d h K.18P FT P K.18P FT P K.30P FT P K.230P FT P K.234P FT P K.234P FT P K.244P FT P Zračni filter izberite vedno z večjim pretokom kot je sesalna moč puhala. Priključne dimenzije filtra in puhala so lahko različne.

47 Filtri INW puhala > Oprema Tip kapaciteta m3/uro DN A D H S L M Tip Filter a d h FA / K.2454 FA Filtri FA FA ¼ FA ½ FA Filtrirni vložki FA.4030 FA.4040 K.2455 FA K.2456 FA FA K.2457 FA FA K.2458 FA FA FA.4090 Zračni filter izberite vedno z večjim pretokom kot je sesalna moč puhala. Priključne dimenzije filtra in puhala so lahko različne. Varnostni ventili Manometri polnjeni z glicerinom Povratne lopute Varnostni ventil za tlak: > priključna dimenzija: G=1 Manometer za tlak: > nominalna velikost: 65 mm > priključni navoj: G=¼ > merilni obseg: 0 do 1 bar Povratna loputa > navoj: G=,1,2,2,3,4 > material: medenina > temperaturna odpornost: 100 C

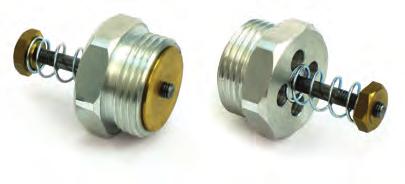

48 Filtri INW vakuumske črpalke > Oprema Tip Kapaciteta m 3 /ura R/DN A B C D E Tip Filtri a d h F / K.2034 F F ¼ K.2051 F Filtri F ¼ F ½ F F.006/ ½ Filtrirni vložki K.2032 F K.2070 F K.2050 F K.2050 F.006/ F K.2063 F F K.2063 F F K.2211 F F K.2086 F Zračni filter izberite vedno z večjim pretokom kot je sesalna moč puhala. Priključne dimenzije filtra in puhala so lahko različne. Varnostni ventili Tlakomeri (manometri) Varnostni ventil za podtlak: > priključna dimenzija: G=1 Manometer na podtlak: > nominalna velikost: 100 mm > priključni navoj: M20 x 1,5 > merilni obseg: -100 až 0 kpa

49 Absorpcijski blažilniki hrupa za popolno blaženje hrupa INW puhala > Oprema Značilnosti > zmanjšanje visokofrekvenčnega hrupa vse za 30 db (odvisno od konkretne uporabe) > minimalna izguba tlaka > plastni blažilni material > maksimalna obratovalna temperatura 100 C > izžgana površinska ureditev 20 Tipičen nivo blaženja hrupa upad (db) frekvenca sredine oktavnega področja (Hz) Mera blaženja hrupa se lahko spreminja glede na aplikacijo in tipa naprave, ki se uporablja. Armirana stran (kositrna mreža) Vpojni material Absorpcijski blažilniki hrupa Tip pretok m3/uro Priključitev Zunanji navoj G Mere (mm) A B C teža (Kg) TH ¼ TH ½ TH TH ½ TH

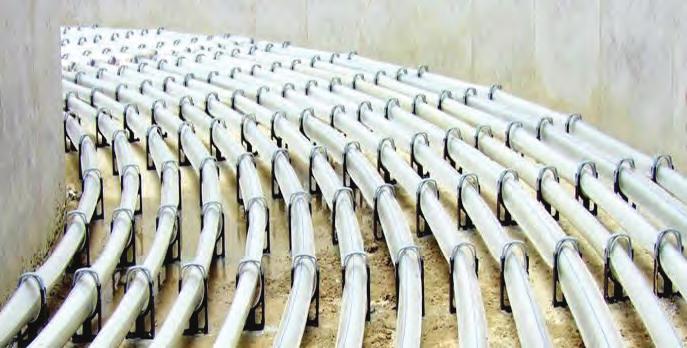

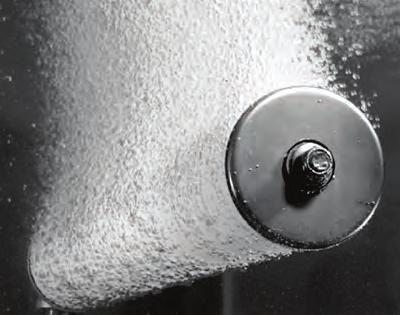

50 Prezračevalna membrana INW puhala > Oprema Prezračevalna membrana za fine mehurčke - kompaktna in univerzalna za visoko učinkovitost oksigenacije in trajnost v prezračevalnem procesu. Prezračevalna membrana - uporaba: > gradnja novih bioloških čistilnih naprav odpadnih vod (ČNOV) > rekonstrukcija in povečanje intenzivnosti obstoječih bioloških ČNOV > povečanje intenzivnosti gojitvenih ribnikov > prezračevanje akumulacijskih jezer in nevtralizacijskih bazenov > mešanje suspenzij > biološko razgrajevanje oljnih usedlin > biotehnologije... Fotografija izdelka Tehnični parametri maksimalni pretok zraka na meter dolžine na uro priporočeni pretok zraka na meter dolžine na uro učinkovitost prenosa kisika pri standardnih pogojih odstotek izrabe kisika pri standardnih pogojih na meter potopitve tlačna izguba v odvisnosti od pretoka zunanji premer debelina stene površinska širina prezračevalne membrane pri rahlem stisku material (trajno elastičen in odporen proti hidrolizi ter vplivu mikroorganizmov) max. 10 m 3 / m.uro 2-5 m 3 / m.uro 3-5 kg O 2 / kwh 6,5% / m globine vode mbar 65 mm 0,5 mm 102 mm poliuretanski elastomer - Desmopan Prednosti prezračevalne membrane: > enakomerno in stalno proizvajanje mehurčkov po celi dolžini prezračevalnega elementa do dolžine > pri prekinitvi obratovanja ne prihaja do zamašitve me mbrane in do vzvratnega uhajanja tekočine > minimalne tlačne izgube > optimalizirana oblika, velikost in gostota perforacije > visoka trdnost > dolga življenjska doba (v običajnih komunalnih vodah ca. 12 let) > optimalna debelina stene, ki zagotavlja visoko mehansko odpornost > odlična kemična odpornost > avtomatsko odvajanje kondenzata iz prezračevalnega sistema Fotografija izdelka

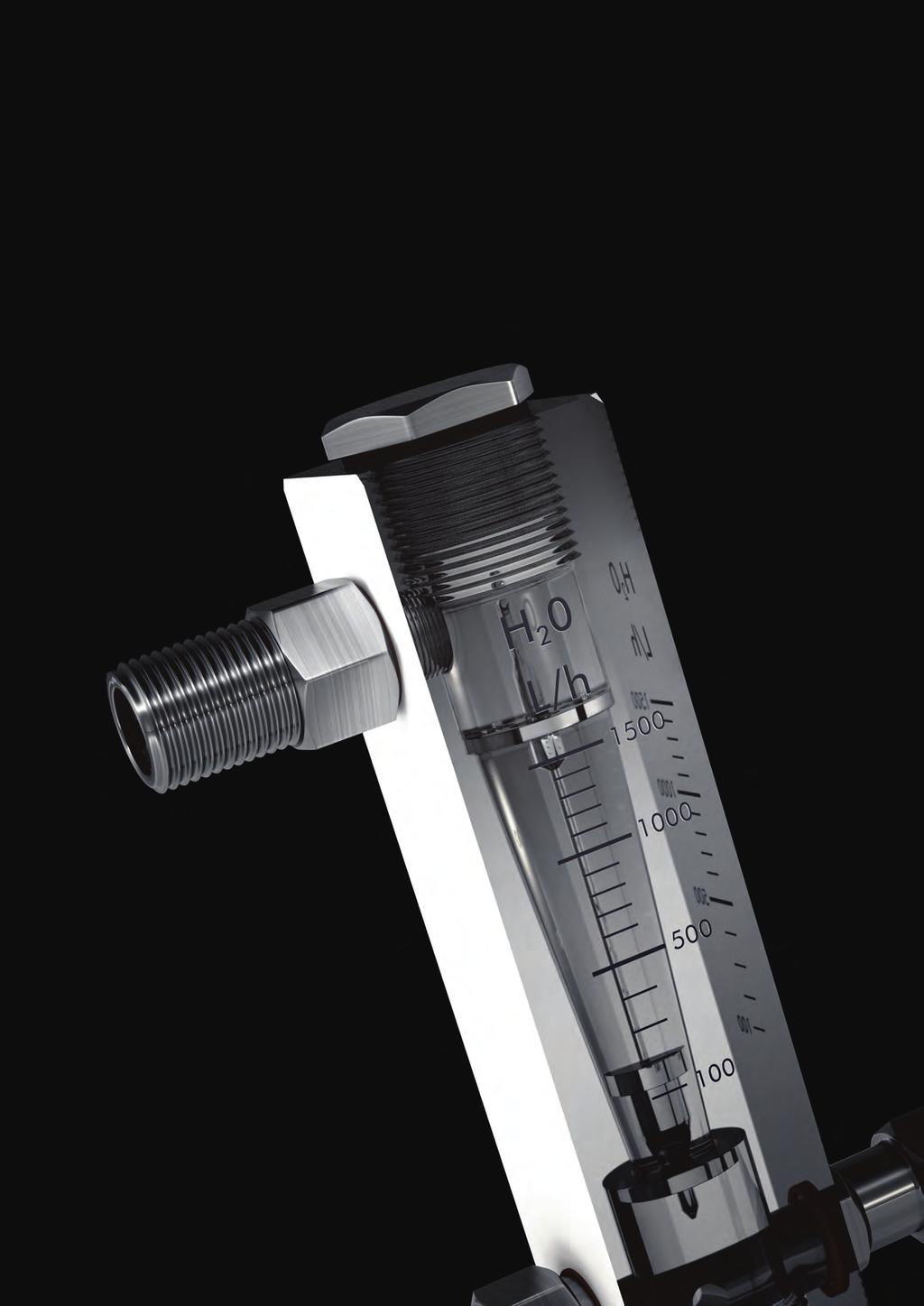

51 4 Merilci pretoka

52 4 Merilci pretoka

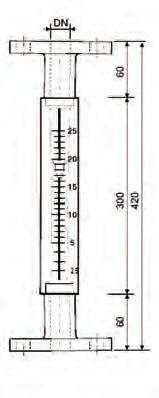

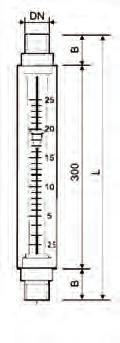

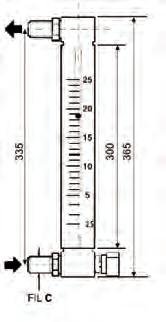

53 Merilci pretoka / model LB/89 Laboratorijski merilci pretoka Merilci pretoka LB/89 so primerni za takojšnjo merjenje majhnega pretoka tekočin ali plinov. Merilci pretoka imajo lahko navojno stransko, navojno osno ali prirobnično osno priključitev. Merilci pretoka so izdelani samo iz polimetilmetakrilata (PMMA). Maks. temperaturna odpornost je 70 C. Na željo se lahko merilci pretoka dobavljajo z indikatorjem min./maks. pretoka. Različica: 1. z medeninastim ali nerjavečim iglastim ventilom 2. z navojno osno priključitvijo iz PVC ali AISI s prirobnično priključitvijo iz PVC ali AISI 304 Maks. temperaturna odpornost: 70 C. Maksimalno testiran tlak: 10 bar. Natančnost: +/- 5 %. Zrak l/min Voda l/uro C prirobnična priključitev DN B C L Zrak m3/uro Voda l/uro C prirobnična priključitev DN B C L /8 1/ /8 1/

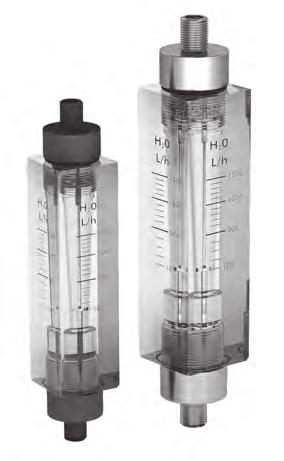

54 Merilci pretoka / model R Merilci pretoka iz akrilata (PMMA) za merjenje majhnih in srednjih pretokov stran 1 z 2 Merilci pretoka R so izdelani samo iz polimetilmetakrilata (PMMA) s kalibrirano in z loščilno stožčasto merilno odprtino, ki se nahaja neposredno v ohišju merilne naprave. Maks. temperaturna odpornost je 70 C. Kontroliran ali prosti plavač je izdelan iz različnih materialov: nerjaveče jeklo AISI 316, Hastelloy, PVC, PTFE, Moplen, itd. Merilci pretoka imajo lahko navojno stransko, navojno osno ali prirobnično osno priključitev. Merilci pretoka so lahko po želji izdelani tudi za PN16, PN25, PN40. Po želji se lahko merilci pretoka dobavljajo z indikatorjem min./maks. pretoka. Maks. temperaturna odpornost: 70 C. Maksimalno testiran tlak: 10 bar, PN16, PN25, PN40. Natančnost naprave: +/-5 %.

55 Merilci pretoka / model R Merilci pretoka iz akrilata (PMMA) za merjenje majhnih in srednjih pretokov stran 2 z 2 stransko navojni osno navojni osno prirobnični Tip Voda l/uro Zrak m3/uro navojna priključitev stranska priključitev DN A B C DN A B C R / /2 15 R / R R ¼ ½ Tip stransko navojni DN A B C E I R1 3/8-1/ R2 1/2-3/ R3 3/

56 Merilci pretoka / model PL Merilci pretoka iz akrilata (PMMA) za merjenje velikih pretokov stran 1 z 2 Merilci pretoka R so izdelani samo iz polimetilmetakrilata (PMMA) s kalibrirano in z loščilno stožčasto merilno odprtino, ki se nahaja neposredno v ohišju merilne naprave. Maks. temperaturna odpornost je 70 C. Kontroliran ali prosti plavač je izdelan iz različnih materialov: nerjaveče jeklo AISI 316, Hastelloy, PVC, PTFE, Moplen, itd. Merilci pretoka imajo lahko navojno stransko, navojno osno ali prirobnično osno priključitev. Merilci pretoka so lahko po želji izdelani tudi za PN16, PN25, PN40. Po želji se lahko merilci pretoka dobavljajo z indikatorjem min./maks. pretoka. Maks. temperaturna odpornost: 70 C. Maksimalno testiran tlak: 10 bar, PN16, PN25, PN40. Natančnost naprave: +/-5 %.

57 Merilci pretoka / model PL Merilci pretoka iz akrilata (PMMA) za merjenje velikih pretokov stran 2 z 2 stransko navojni osno navojni osno prirobnični Tip Voda l/uro Zrak m3/uro navojna priključitev stranska priključitev DN A B C DN A B C PL / PL / / PL PL ½ ½ 40 PL ½ 65 Tip stransko navojni DN A B C E I PL1 3/8-1/ PL2 1/2-3/ PL3 3/

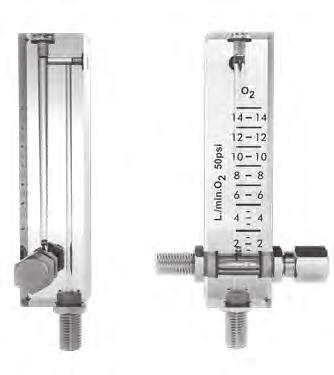

58 Merilci pretoka / model A/M Akrilatni (PMMA) merilci pretoka za majhne pretoke A/M serija merilcev pretoka za merjenje majhnih pretokov tekočin in plinov. Merilci pretoka so izdelani iz polimetilmetakrilata (PMMA) s stožčasto merilno odprtino neposredno v ohišju merilne naprave. Maks. temperaturna odpornost je 70 C. Plovec je običajno okrogel, iz nerjaveče površine AISI 316, glede na medij, ki se meri, je lahko najlonski, steklen, aluminijast ali pa iz drugega materiala. Merilec pretoka je opremljen z iglastim ventilom iz medenine ali nerjavečega jekla za doziranje medija na želeno vrednost. Proizvaja se s stransko in pravokotno priključitvijo. Maks. temperaturna odpornost: 70 C. Maksimalno testiran tlak: 10 bar. Natančnost: +/- 5 %. stranska priključitev pravokotna priključitev frontalni tip pravokotna priključitev Tip A B C I Konstrukcija Voda l/uro maks. Zrak l/min., tlak okolice maks. a-m /4-3/ * 2 * a-m /4-3/ * 2 * a-m /4-3/ * 2 * a-m /4-3/ * 2 * a-m /4-3/

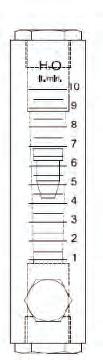

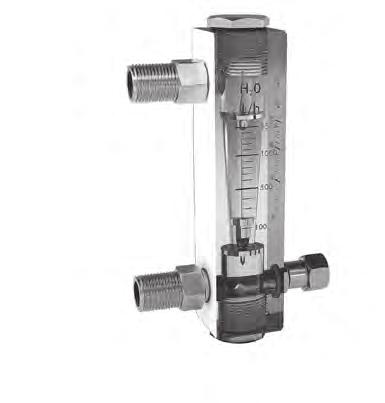

59 Merilci pretoka / model R-R Akrilatni (PMMA) merilci pretoka za majhne in srednje pretoke z iglastim ventilom R-R serija merilcev pretoka z iglastim ventilom je izdelana izključno iz polimetilmetakrilata (PMMA) in s kazalcem iz različnih materialov: AISI 316, Hastelloy ali PVC za agresivne tekočine. Maks. temperaturna odpornost je 70 C. Opremljeni so z iglastim ventilom iz z nikljem prevlečene medenine ali nerjavečega jekla. Merlici pretoka imajo navojno stransko priključitev. Maks. temperaturna odpornost: 70 C. Maksimalno testiran tlak: 10 bar. Natančnost naprave: +/- 5 %. Tip voda običajen pretok zrak navojna priključitev l/uro m 3 /uro G L I C R-1/R R-2/R /8-1/ /8-1/

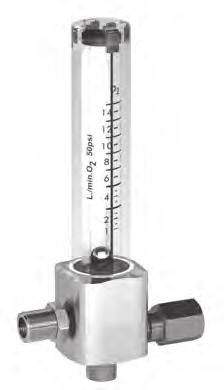

60 Merilci pretoka / model A/S Merilci pretoka za merjenje majhnih pretokov Merilci pretoka A/S so izdelani iz polimetilmetakrilata (PMMA), pritrjeni na kovinsko ohišje z regulacijskim iglastim ventilom. Maks. temperaturna odpornost je 70 C. Merilci pretoka s pravokotnim priključkom so primerni za merjenje pretokov terapevtskih plinov ali varilnih plinov (kisik, zrak, dušik, dušikov oksid, itd.). Maks. temperaturna odpornost: 70 C. Maksimalno testiran tlak: 10 bar. Natančnost: +/- 5 %.

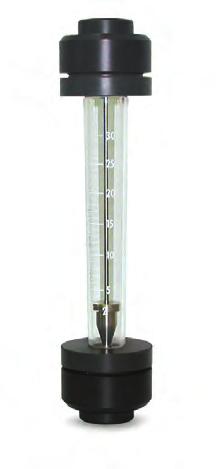

61 Merilci pretoka / model M/K Merilci pretoka s funkcijo neposrednega nadzora Normalizirana priključitev omogoča hitro inštalacijo in reducira čas za vzdrževanje. Konstrukcija je izdelana iz antacid PVC (maks. temperaturna odpornost je 75 C), po želji je lahko merilec pretoka izdelan iz polipropilena, s čimer se lahko obratovalna temperatura poveča do 100 C. Plovec je izdelan iz nerjavečega jekla AISI 316, glede na konkretne zahteve je lahko izdelan tudi iz PVC, PTFE, itd. Merilci pretoka imajo osno priključitev. Maks. temperaturna odpornost: antacid PVC: 75 C, polipropilen: 100 C. Maksimalno testiran tlak: 10 bar. Natančnost: +/-5%. Tip Voda l/uro Zrak m 3 /uro Navojna priključitev DN A B MKF / / MKE / MKD/ / MKD/ ¼ ½ MKC ¼ 1 ½ MKB ½ MKA ½

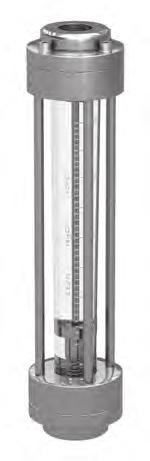

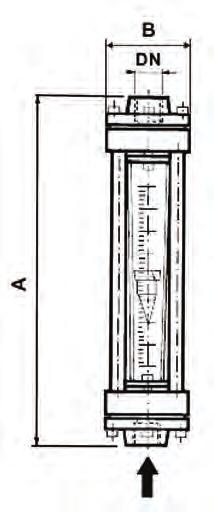

62 Merilci pretoka / model BC Merilci pretoka s funkcijo neposrednega pretoka za srednji pretok Merilci pretoka tipa BC so namenjeni za merjenje pretokov tekočin in tekočih plinov. Vrednost trenutnega pretoka se lahko prebere z visoko natančnostjo na skali, ki je izrinjena na kalibriranem stožčastem ohišju iz polikarbonata (makrolon) - maks. temperaturna odpornost je 120 C ali iz polisulfona (nestrupeni in nelomljivi) - maks. temperaturna odpornost je 160 C. Merilec pretoka ima lahko prirobnično ali navojno priključitev. Druge značilnosti: enostavna namestitev, enostavno vzdrževanje. Merilec pretoka se lahko dobavlja z indikatorjem min./maks. pretoka. Maks. temperaturna odpornost: polikarbonat: 120 C, polisulfon: 160 C. Maksimalno testiran tlak: 10 bar. Natančnost: +/- 5%. Tip Voda l/uro Zrak m 3 /uro AISI B Navojna priključitev Stranska priključitev PVC kov A PVC A DN AISI A PVC A DN BC /2 3/ BC-3b / BC / BC-5b ¼ 1 ½

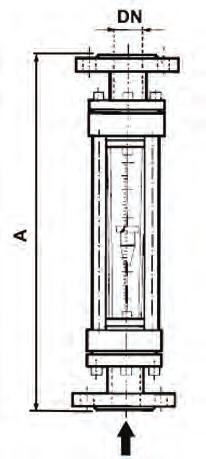

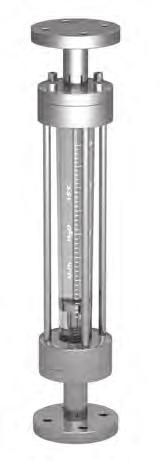

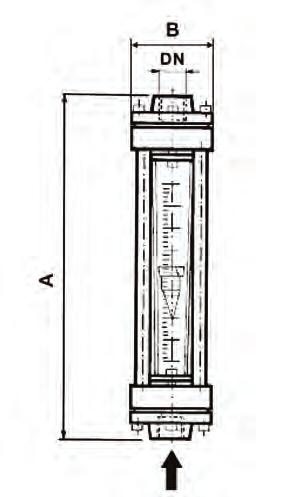

63 Merilci pretoka / model BC/K Merilci pretoka s funkcijo neposrednega pretoka za velik pretok Merilci pretoka tipa BC so namenjeni za merjenje pretokov tekočin in tekočih plinov. Vrednost trenutnega pretoka se lahko prebere z visoko natančnostjo na skali, ki je izrinjena na kalibriranem stožčastem ohišju iz polikarbonata (makrolon) - maks. temperaturna odpornost je 120 C ali iz polisulfona (nestrupeni in nelomljivi) - maks. temperaturna odpornost je 160 C. Merilec pretoka ima lahko prirobnično ali navojno priključitev. Druge značilnosti: enostavna namestitev, enostavno vzdrževanje. Merilec pretoka se lahko dobavlja z indikatorjem min./maks. pretoka. Maks. temperaturna odpornost: polikarbonat: 120 C, polisulfon: 160 C. Maksimalno testiran tlak: 10 bar. Natančnost: +/- 5%. Tip Voda l/ uro Zrak m 3 /uro AISI B Navojna priključitev Stranska priključitev PVC kov A PVC A DN AISI A PVC A DN BC-K ¼ 1 ½ BC-K ½ BC-K ½

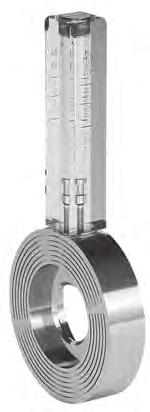

64 Merilci pretoka / model OP Vodoravni merilci pretoka z medprirobnično priključitvijo z merilno odprtino 40 Opozorilo: B Ø A 200 Merilec pretoka mora biti nameščen tako, da bodo pred njim in za njim ravni cevovodi v dolžini 10 krat dimenzija cevovod (10 x DN). Ta pogoj je nujen zaradi natančnosti merjenja. 43 OP merilec pretoka je kompakten, lahek z vidnim delom merilnega obsega v prozornem delu, s proti udarcem odpornim polimetilmetakrilatom (PMMA), maks. temperaturna odpornost je 70 C. Dobavlja se povsod tja, kjer se zahteva kontrola in merjenje velikih obsegov v majhnem prostoru. Primeren je samo za vodoravne cevovode. Vzdrževanje in čiščenje akrilatnega merilca je še posebej enostavno. Serija OP merilcev pretoka je primerna za čistilne naprave odpadnih vod, za negorljive tekočine, za vinske linije, toplarne, itd. Maks. temperaturna odpornost: 70 C. Maksimalno testiran tlak pri kovinski izvedbi: PN 16. Maksimalno testiran tlak pri plastični izvedbi: PN 10. Natančnost: +/- 5 %. Tip Maks. možni obsegi VODA m3/uro UNI PN 10 ASA 150 DN A B DN A B OP ½ OP OP ½ OP OP OP OP OP

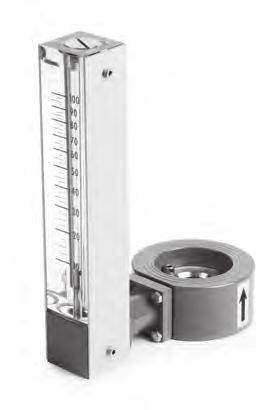

65 Merilci pretoka / model PD Členasti merilci pretoka z medprirobnično priključitvijo z merilno odprtino PD merilec pretoka je kompakten, lahek z vidnim delom merilnega obsega v prozornem delu, s proti udarcem odpornim polimetilmetakrilatom (PMMA), maks. temperaturna odpornost je 70 C. Dobavlja se povsod tja, kjer se zahteva kontrola in merjenje velikih obsegov v majhnem prostoru. Merilec pretoka je lahko inštaliran na vodoravne ali navpične cevovode. Vzdrževanje in čiščenje akrilatnega merilca je še posebej enostavno. Serija PD merilcev pretoka je primerna za čistilne naprave odpadnih vod, za negorljive tekočine, za vinske linije, toplarne, itd. Maks. temperaturna odpornost: 70 C. Maksimalno testiran tlak pri kovinski izvedbi: PN 16. Maksimalno testiran tlak pri plastični izvedbi: PN 10. Natančnost: +/- 5 %. Opozorilo: Merilec pretoka mora biti nameščen tako, da bodo pred njim in za njim ravni cevovodi v dolžini 10 krat dimenzija cevovod (10 x DN). Ta pogoj je nujen zaradi natančnosti merjenja. TYP Maks. možni obsegi VODA m3/uro UNI PN 10 ASA 150 DN A B DN A B PD ½ PD PD ½ PD PD PD PD PD

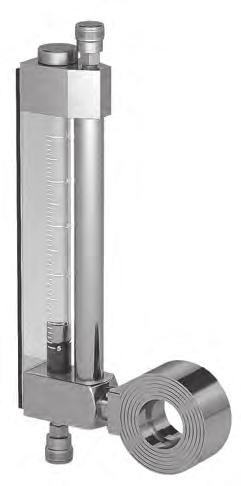

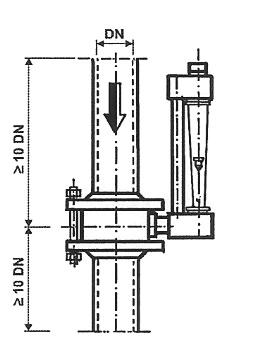

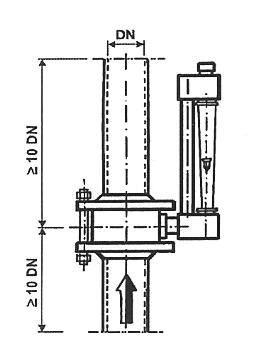

66 Merilci pretoka / model T Členasti medprirobnični merilci pretoka z merilno odprtino stran 1 z 2 Merilci pretoka tipa T z merilno odprtino so primerni za nadziranje velikih pretokov. Ohišje merilce pretoka je izdelano iz polikarbonata (maks. temperaturna odpornost 120 C) ali iz polisulfona (maks. temperaturna odpornost 160 C). Ob uporabi primernih materialov se lahko uporablja tudi za merjenje kemično agresivnih tekočin. Merilec pretoka se lahko inštalira na vodoravne ali navpične cevovode z naraščajočim ali s padajočim, z desnim ali levim pretokom. Po želji se lahko merilna naprava priključi na daljavo in je lahko opremljena z indikatorjem min./maks. pretoka. Po želji: PN25 in PN40. Maksimalno testiran tlak: 16 bar. Natančnost: +/-5 %. Opozorilo: Merilec pretoka mora biti nameščen tako, da bodo pred njim in za njim ravni cevovodi v dolžini 10 krat dimenzija cevovod (10 x DN). Ta pogoj je nujen zaradi natančnosti merjenja.

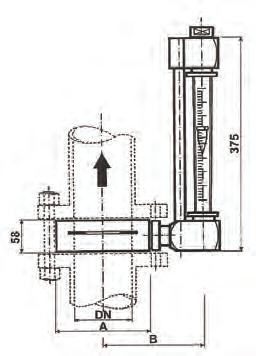

67 Merilci pretoka / model T Členasti medprirobnični merilci pretoka z merilno odprtino stran 2 z 2 Tip Voda UNI PN 10 ASA 150 m 3 /uro DN A B DN A B T ½ T T ½ T T T T T T T Model Možnosti izvedbe - pretok (m3/uro) T T T T T T T T T T

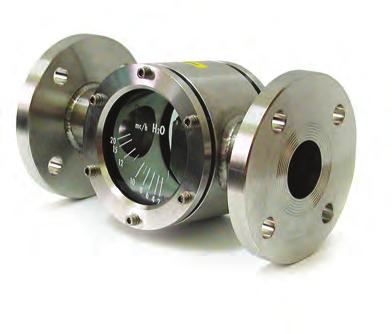

68 Merilci pretoka / model W Vizualni indikatorji pretoka z okencem Vizualni indikatorji pretoka z okencem model W so indikatorji pretoka za vidno kontrolo tekočin v industrijskih postopkih in za zunanjo mehansko odkrivanje zelo onesnaženih tekočin. Merilci pretoka so izdelani iz različnih materialov z gibljivim lopatičnim kazalcem prostega pretoka. Priključitev merilca pretoka je lahko navojno osna ali prirobnična. S tesnilom NBR je temp. odpornost merilcev pretoka do 100 C, s teflonskim tesnilom vse do 250 C. Merilci pretoka so lahko pritrjeni samo na vodoravnih cevovodih. Merilci pretoka se lahko po želji izdelajo za PN16, PN25, PN40. Maks. temperaturna odpornost: 250 C. Maksimalni obratovalni tlak: 10 bar, PN16, PN25, PN40. Natančnost: +/- 10 %. Tip m 3 /uro max. A Prirobnica DN Navojna ( ) W /2 W W /2 W W W W W
