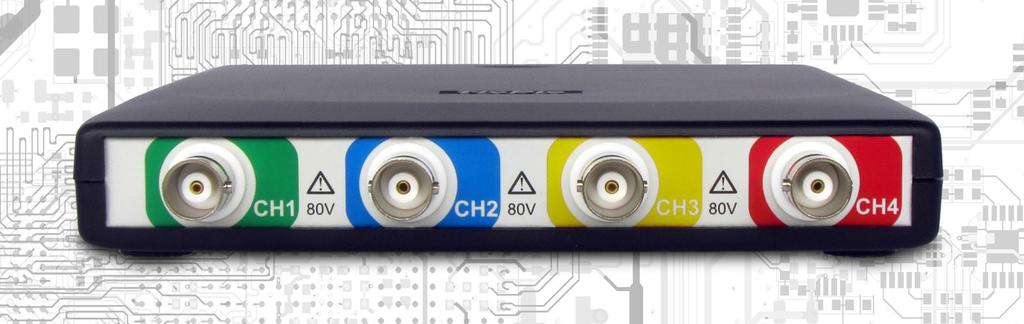

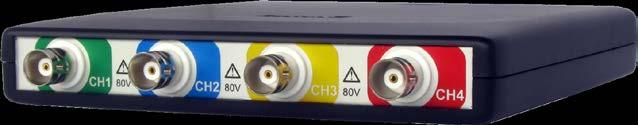

Handyscope HS6 DIFF 250 MHz bandwidth, 1 GS/s, 14 bit USB 3.0 PC oscilloscope

Transcript

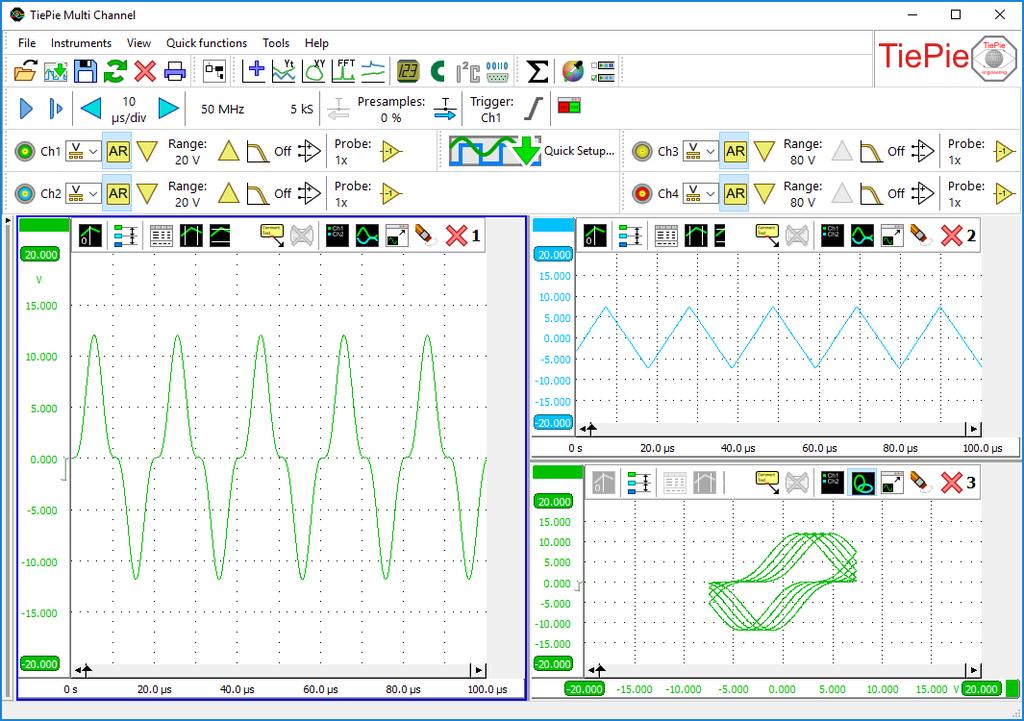

1 Handyscope HS6 DIFF 250 MHz bandwidth, 1 GS/s, 14 bit USB 3.0 PC oscilloscope Τεχνικές Προδιαγραφές Παλμογράφος TIE-PIE υψηλής ανάλυσης με το χαμηλότερο θόρυβο, υψηλή ευαισθησία και με 4 κανάλια εισόδου διαφορικής τεχνολογίας, με ένα καταπληκτικό εύρος καταγραφής σημείων, που αποτελεί ρεκόρ ευκρίνειας και με ρυθμό δειγματοληψίας 1GS/s, τον καθιστά σαν τον πιο ισχυρό φορητό και ευέλικτο παλμογράφο Η/Υ με USB 3.0 σύνδεση, υψηλής ανάλυσης πολύμετρο και άλλα. Με ενσωματωμένες τεχνολογικές καινοτόμες, όπως Sure Connect, Safe Ground, CMI Bus διασύνδεση και SuperSpeed USB 3.0 σύνδεση. Προχωρήστε στην νέα γενιά παλμογράφων Η/Υ ψηλών επιδόσεων τύπου USB 3.0. Ο καλύτερος τρόπος να βιώσετε την υπεροχή του Handyscope HS6 είναι να χρησιμοποιήσετε ένα. Δέστε: TiePie engineering

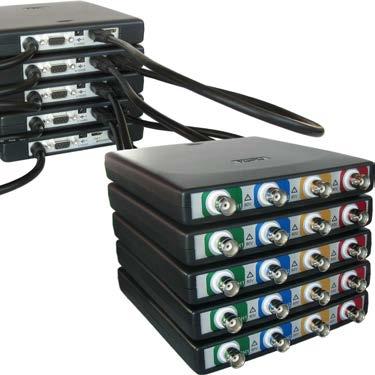

2 Handyscope HS6 DIFF, USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!! Handyscope HS6 DIFF, USB 3.0, τετρακάναλλος παλμογράφος, τεχνολογικά ανώτερος!!! Βασικά χαρακτηριστικά παλμογράφου Handyscope HS6 DIFF: Ταχύτητα δειγματοληψίας 1 GSamples/s USB bit Ψηλή Ανάλυση, 256 φορές ψηλότερη ανάλυση εύρους από ένα 8 bit παλμογράφο. Με τον χαμηλότερο θόρυβο (electronic noise) USB παλμογράφος της αγοράς. Ακρίβεια μέτρησης τάσης DC 0.25 % και 0.1 % τυπική Διαφορικής συνδεσμολογίας. Δυνατότητα μετατροπής καναλιού σε τύπο μονής σύνδεσης με SafeGround προστασία. Η επιλογή ελέγχου SureConnect επιβεβαιώνει δυνατή σύνδεση ακροδεκτών για κάθε σημείο ελέγχου. Με την επιλογή διασύνδεσης CMI Bus έχουμε δυνατότητα σύνδεσης πολλαπλών οργάνων με πλήρη συγχρονισμό μετρήσεων πέραν των τεσσάρων καναλιών. Μέχρι 250 MHz αναλογικό εύρος Επιλέξιμος περιορισμός εύρους σε 150MHz, 100MHz and 50MHz Ψηλή ακρίβεια μέχρι 1 ppm σε βάση χρόνου (time base). Ανάκληση μετρήσεων από την μνήμη, μέχρι 256 εκατομμύρια λήψεις το δευτερόλεπτο. Spectrum analyzer με 32 εκατομμύρια bins Ψηλής απόδοσης πολύμετρο (DMM) 200 εκατομμύρια δείγματα μέτρησης το δευτερόλεπτο μέσω του USB streaming Data logger. Αναλυτής πρωτοκόλλων Γρήγορο και εύκολο στήσιμο για όλους τους τύπους μετρήσεων. I/O block για να δημιουργήσετε τις δικές σας μετρήσεις. API και SDK επιλογές για να κτίσετε το δικό σας λογισμικό. Σούπερ γρήγορη σύνδεση μέσω USB 3.0. Δωρεάν αναβαθμίσεις λογισμικού και Firmware. 3 χρόνια εγγύηση, 5 χρόνια επιλέξιμη. Ο Handyscope HS6 DIFF παρέχει ότι καλύτερο με ελάχιστη επένδυση. Η ευελιξία και η ποιότητα που προσφέρει είναι απαράμιλλη σε σύγκριση με οποιοδήποτε άλλο παλμογράφο της κατηγορίας του. Μοντέλα: O Handyscope HS6 DIFF διατίθεται σε πέντε διαφορετικά μοντέλα: Με επιλογή επέκτασης μνήμης (XM), με επιλογή SafeGround (G), με επιλογή SureConnect για τεστ σύνδεσης και μέτρηση αντίστασης (S). Handyscope HS6 DIFF model Maximum sampling rate Maximum streaming rate Maximum record length Η σωστή επιλογή Ο Handyscope HS6 DIFF USB 3.0 PC παλμογράφος με ανώτερη τεχνολογία για όλες τις εξειδικευμένες μετρήσεις σας τώρα και πάντα. 1 GS/s 500 MS/s 200 MS/s 100 MS/s 50 MS/s 200 MS/s 100 MS/s 40 MS/s 20 MS/s 10 MS/s standard model 1 MS 1 MS 1 MS 1 MS 1 MS XM option 256 MS 256 MS 256 MS 256 MS 256 MS Αυτός ο μικρός και φορητός USB παλμογράφος, καταγράφει και προβάλλει με μεγάλη ανάλυση σήματα βοηθώντας στην επίλυση κάθε προβλήματος. για τον λόγο αυτό αποτελεί ιδανική επιλογή για όλες τις μετρήσεις σας. Δώστε επέκταση αριθμού καναλιών μέσω CMI interface και δημιουργήστε ένα προηγμένο σύστημα μέτρησης με περισσότερα των 4 καναλιών Επίσης προσθέστε ένα AWG generator όπως το Handyscope HS5. 2 Handyscope HS6 DIFF, the USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!!

3 Διαφορικής ή Μονής κατάληξης ρυθμιζόμενες είσοδοι με προστασία SafeGround Η λειτουργία SafeGround δίνει την επιλογή σύνδεσης των εισόδων του παλμογράφου σαν Διαφορικής ή Μονής Κατάληξης. Όταν το SafeGround είναι ενεργό και κατά λάθος συνδέσετε ακροδέκτες έτσι που μπορεί να προκληθεί βραχυκύκλωμα, το SafeGround θα αποσυνδέσει την προσγείωση πριν προκληθεί ζημιά στον παλμογράφο, το κύκλωμα ή το PC σας. Γιαυτό μπορείτε να επιλέξετε μεταξύ Διαφορικής σύνδεσης και Μονής Κατάληξης χωρίς να ανησυχείτε για ζημιά αιτία βραχυκυκλώματος. Ο Handyscope HS6 DIFF είναι ο μόνος παλμογράφος με την μοναδική SafeGround προστασία. Καθώς γνωρίζεται ένα λάθος στην σύνδεση μπορεί να έχει σαν συνέπεια ψηλό κόστος επιδιόρθωσης που χάρη στην καινοτομία SafeGround η πιθανότητα αυτή μηδενίζεται. Το πλεονέκτημα ενός παλμογράφου με Διαφορική Σύνδεση είναι ότι δεν υπάρχει σύνδεση μεταξύ των προσγειώσεων των καναλιών αλλά και του υπολογιστή. Έτσι είναι απίθανο τυχόν βραχυκύκλωμα. Με το SafeGround ενεργοποιημένο μπορείτε να συνδέσετε ένα στάνταρτ 1:10 καλώδιο στο κανάλι, που αυτό καθίσταται αδύνατο με ένα στάνταρτ διαφορικό παλμογράφο του ανταγωνισμού. Μερικές φορές απαιτείται η μέτρηση με συνδεσμολογία Μονής Κατάληξης, αλλά τότε υπάρχει ο κίνδυνος βραχυκυκλώματος. Όταν θέλετε να μετρήσετε με συνδεσμολογία Μονής Κατάληξης, η προσγείωση του παλμογράφου και του υπολογιστή σας είναι κοινή (η δαγκάνα προσγείωσης του καναλιού είναι άμεσα συνδεδεμένη με την προσγείωση). Οι προσγειώσεις των καναλιών συνδέονται επίσης μεταξύ τους. Όταν συνδέετε μια δαγκάνα προσγείωσης ενός καναλιού κατά λάθος σε ένα σημείο με τάση, θα προκληθεί βραχυκύκλωμα μεταξύ του παλμογράφου και του υπολογιστή. Αυτό μπορεί προκαλέσει σοβαρές βλάβες στον παλμογράφο και τον υπολογιστή. Το SafeGround θα σας προφυλάξει από ένα τέτοιο περιστατικό. Το SafeGround μπορεί να ενεργοποιηθεί ξεχωριστά για κάθε κανάλι του Handyscope HS6 DIFF. Το σύστημα SafeGround προστατεύει τον παλμογράφο σας, τον υπολογιστή σας και το κύκλωμα προς έλεγχο από λάθος συνδέσεις. Πλεονεκτήματα SafeGround: Χαμηλό ρεύμα ελέγχου Διακόπτη. Ψηλή ταχύτητα ανταπόκρισης. Προστασία ψηλής τάσης. Προστασία για κάθε κανάλι. * SureConnect: Καλή επαφή για κάθε σημείο ελέγχου. S Ο TiePie Engineering είναι ο πρώτος κατασκευαστής παλμογράφου που αναπτύσσει τεχνολογία SureConnect. Κατά την διάρκεια μέτρησης το SureConnect ελέγχει σε πραγματικό χρόνο, αν ένας ακροδέκτης έχει καλή επαφή με το σημείο ελέγχου. Η Εξασφάλιση καλής επαφής του ακροδέκτη με ένα σημείο δοκιμής δεν είναι πάντα εύκολο. Το σημείο μέτρησης μπορεί να είναι βρώμικο, οξειδωμένο ή μια (αόρατη) προστατευτική μεμβράνη μπορεί να υφίσταται ή το σημείο μέτρησης μπορεί να είναι κρυμμένο, καθιστώντας την σύνδεση δύσκολη. Επίσης, χωρητική σύζευξη μεταξύ ακροδέκτη και σημείου επαφής μπορεί να οδηγήσει σε μέτρηση με απόκλιση από το πραγματικό σήμα. Απλά ενεργοποιήστε τη δοκιμή σύνδεσης SureConnect και θα ξέρετε σίγουρα αν υπάρχει καλή επαφή. SureConnect: Τέλος στην αμφιβολία καλής επαφής με το σημείο ελέγχου. Δέστε επίδειξη του SureConnect στο: Handyscope HS6 DIFF, the USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!! 3

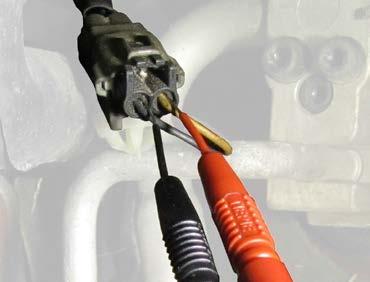

4 Μέτρηση αντίστασης για κάθε κανάλι. Πολλοί αισθητήρες βασίζουν την λειτουργία τους στην μεταβλητή αντίσταση. Χρησιμοποιήστε τον Handyscope HS6 DIFF στην ρύθμιση μέτρησης αντίστασης για να τους ελέγξετε, δεν χρειάζεστε επιπλέον ξεχωριστό πολύμετρο. Οι τιμές αντίστασης μπορούν να εμφανιστούν ως ένας αριθμός, αλλά είναι επίσης δυνατό να εμφανίζει την μεταβολή αντίστασης στο χρόνο σαν γράφημα: δηλαδή ένα Ohm Scope. Το Ohm scope χρησιμοποιεί τις ίδιες εισόδους με τον παλμογράφο. Η αλλαγή ακροδεκτών δεν είναι απαραίτητη. Η προηγμένη προστασία κατά της υπερβολικής τάσης ασφαλίζει το Ohm scope να αντέχει σε υψηλές τάσεις. Πλεονεκτήματα του Ohm scope: Καταγραφή αλλαγής ψηλής αντίστασης στην κυματομορφή. Ανίχνευσή-εντοπισμός αλλοιώσεων γραμμών σε μεταβλητές αντιστάσεις Μια τυπική εφαρμογή είναι η δημιουργία γραφημάτων αντίστασης των ειδικών αντιστάσεων, όπως NTCs και PTCs. Χρησιμοποιήστε π.χ. το κανάλι 1 για τη μέτρηση της αντίστασης PTC και το κανάλι 2 για τη μέτρηση της θερμοκρασίας. Ένα γράφημα XY θα δείξει τότε τη μεταβολή αντίστασης ως συνάρτηση της θερμοκρασίας. Συνδυασμός πολλαπλών οργάνων για πλήρη συγχρονισμένη μέτρηση. Ο HS6 DIFF είναι εξοπλισμένος με εξελιγμένο Δίαυλο CMI, επιτρέποντας τη σύνδεση πολλαπλών HS6 DIFF μεταξύ τους, οι οποίοι στη συνέχεια μπορεί να χρησιμοποιηθούν σαν ένα όργανο. Οι συνδεδεμένοι παλμογράφοι θα μετρούν βάση ίδιας συχνότητας (με 0 ppm απόκλιση!) Εκτός από τον δίαυλο συγχρονισμού, ο Δίαυλος CMI περιέχει επίσης ένα δίαυλο trigger και ένα δίαυλο ανίχνευσης. Πολλαπλοί HS6 DIFF μπορεί να συνδεθούν μεταξύ τους με ένα καλώδιο USB. Ο μέγιστος αριθμός οργάνων περιορίζεται μόνο από τον αριθμό των διαθέσιμων θυρών USB. Όταν ξεκινήσει το λογισμικό πολλαπλών καναλιών, οι Handyscope HS6 DIFF αναγνωρίζονται και συνδυάζονται αυτόματα σε ένα πολλαπλό όργανο. Τόσο ο Δίαυλος συγχρονισμού όσο και ο Δίαυλος σκανδαλισμού (trigger) αυτόματα τερματίζονται στα δύο άκρα με τη σωστή αντίσταση. Επιπλέον τερματισμός δεν απαιτείται από το χρήστη. Ο συνδυασμός των οργάνων είναι πλήρως αυτοματοποιημένος. Αυτή η μοναδική δυνατότητα για τη δημιουργία π.χ. ενός 20κάναλου παλμογράφου είναι διαθέσιμη μόνο με τον Handyscope HS6 DIFF και καμία άλλη συσκευή παλμογράφου. Ο Handyscope HS5 ( είναι επίσης εξοπλισμένος με CMI Bus. Σύζευξη ενός HS6 DIFF με HS5 δίνει ένα σύστημα μέτρησης 6 καναλιών με γεννήτρια Κυματομορφών. Δέστε σε δράση το CMI bus στο Με πέντε Handyscope HS6 DIFF και τέσσερα καλώδια σύνδεσης μπορείτε να πάρετε ένα παλμογράφο 20 καναλιών με ψηλή ευκρίνεια στα 12 bits και ένα μέγιστο ποσοστό δειγματοληψίας από 1 GS / s μέσα σε λίγα δευτερόλεπτα (χωρίς ειδικό λογισμικό ή επιπλέον συσκευές). Ψηλής ακρίβειας εύρος χρόνου 1 ppm oscilloscope. Η ακρίβεια ανάλυσης χρόνου του Handyscope HS6 DIFF είναι 25 έως 100 φορές καλύτερη από άλλα όργανα του ανταγωνισμού. Με ανάλυση εύρος χρόνου στο 1 ppm, η συχνότητα και ο χρονισμός μπορεί να μετρηθούν με μεγάλη ακρίβεια. Σύζευξη πολλαπλών οργάνων σε ένα όργανο δεν επηρεάζει την ακρίβεια μέτρησης εύρος χρόνου, η απόκλιση χρονισμού μεταξύ των συνδεδεμένων οργάνων είναι 0 ppm. Ταχύτατος 200 MSamples ανά δευτερόλεπτο streaming Data Logger Όταν απαιτείται απεριόριστα μεγάλη μνήμη, είναι δυνατή η καταγραφή δεδομένων απευθείας στο δίσκο. Ο Handyscope HS6 DIFF έχει δυνατότητα καταγραφής έως 200 εκατομμύρια δείγματα ανά δευτερόλεπτο, σε 12 bit ευκρίνεια, με χρήση 1 καναλιού. Κατά τη μέτρηση σε ανάλυση 16 bit με τέσσερα κανάλια, η δυνατότητα φτάνει τα 20 εκατομμύρια δείγματα ανά δευτερόλεπτο. Με την χρήση καταγραφής, δύσκολα προβλήματα μπορεί να είναι ανακληθούν εύκολα και να αναλυθούν. 4 Handyscope HS6 DIFF, the USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!!

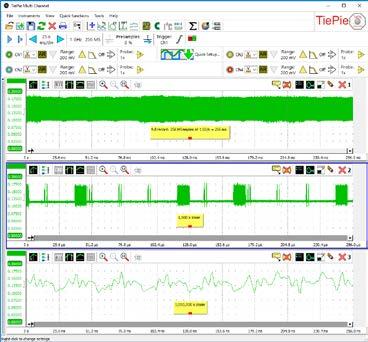

5 Υψηλή ανάλυση, 256 φορές καλύτερη από ένα στάνταρτ παλμογράφο. Ένας αυτόνομος παλμογράφος έχει συνήθως χαμηλή ανάλυση 8 ή 9 bit, σε συνδυασμό με περιορισμένη οθόνη μόλις 5,7" ή 8,5", εμφανίζει το αποτέλεσμα των μετρήσεων σε πραγματική μέγιστη ανάλυση. Μεγέθυνση των σημάτων δεν θα αποκαλύψει περισσότερες λεπτομέρειες ή τυχόν προβλήματα. Ο Handyscope HS6 DIFF έχει υψηλή ανάλυση στα 14 και 16 bit, καθιστώντας τον ένα πραγματικά υψηλής ακρίβειας παλμογράφο. Με υψηλή ανάλυση, το δείγμα του αρχικού σήματος εμφανίζεται με μεγαλύτερη ακρίβεια και το ποσοστό σφάλματος είναι πολύ χαμηλότερο. Σήμα που μετράτε με τον ψηλής ευκρίνειας παλμογράφο Handyscope HS6 DIFF στο ίδιο επίπεδο λεπτομέρειας με ένα αυτόνομο στάνταρτ παλμογράφο, η οθόνη μπορεί να μεγεθύνει 256 φορές επιπλέον. Παρατηρώντας τα σήματα σε μια οθόνη 24 ιντσών, δίνει αμέσως μια πολύ λεπτομερή εικόνα του σήματος. Ακόμη και οι μικρότερες λεπτομέρειες είναι πολύ καλά ορατές λόγω της ψηλής ευκρίνειας, αν ακόμα μεγεθύνετε την εικόνα θα αποκαλύψει περισσότερες λεπτομέρειες. Τεράστια χωρητικότητα μνήμης 256 MSamples για κάθε κανάλι. Μέτρηση με ψηλά ποσοστά δείγματος, χρειάζεται μεγάλη έκταση καταγραφής και πιθανόν η μνήμη θα γεμίσει πριν η μέτρηση του σήματος τελειώσει. Εκεί που οι περισσότεροι παλμογράφοι έχουν 2.5 ksamples ή 100 ksamples μνήμη, ο Handyscope HS6 DIFF έχει μέχρι 256 MSamples μνήμης ανά κανάλι, ανάλογα με την επιλεγμένη ανάλυση και τον αριθμό των ενεργών καναλιών. Κατά τη μέτρηση σε 14 bit ανάλυση και τέσσερα κανάλια, η διαθέσιμη μνήμη είναι 32 MSamles ανά κανάλι. Αυτό δίνει στο χρήστη 300 με φορές μεγαλύτερη μνήμη. Το πλεονέκτημα της μεγάλης μνήμης είναι ότι στιγμιαία φαινόμενα μπορεί να καταγραφούν με ακρίβεια ή ολόκληρα μπλοκ σειριακά σήματα επικοινωνίας τύπου CAN Bus μπορεί να μετρηθούν με τη μία. Στις δύο πιο πάνω εικόνες, φαίνεται μια μέτρηση του ίδιου σήματος. Το μέγεθος της αριστερής εικόνας αντιστοιχεί σε μέγεθος ενός αυτόνομου παλμογράφου με ευκρίνεια 8 bit, η μεγέθυνση του δεν θα αποκαλύψει περισσότερες λεπτομέρειες. Η δεξιά εικόνα αντιστοιχεί σε μεγέθυνση από μια τυπική οθόνη υπολογιστή με 14 bit ευκρίνεια, επιπλέον μεγέθυνση θα αποκαλύψει περισσότερες λεπτομέρειες του σήματος. Στα δεξιά, φαίνεται σήμα με ρυθμό καταγραφής 256 εκατομμύρια/δ. Το ίδιο σήμα εμφανίζεται τρεις φορές με διαφορετική μεγέθυνση, το γράφημα κάτω χαμηλά παρουσιάζει μόλις 256 ns του συνολικού 356 ms, μεγέθυνση 1 εκατομμύριο φορές. Εξακολουθεί να παρέχει αρκετή λεπτομέρεια για την ακριβή ανάλυση του σήματος. Με την χρήση του USB 3.0 spectrum analyzer, η μεγάλη μνήμη δίνει το πλεονέκτημα δημιουργίας μεγάλης έκτασης καταγραφής η οποία θέτει ένα νέο στάνταρτ στην αντιμετώπιση προβλημάτων. Η απεριόριστη σούπερ μεγέθυνση του Handyscope HS6 DIFF επιτρέπει μεγεθύνσεις έως και ένα μεμονωμένο δείγμα, δεν έχει σημασία τo επιλεγμένο μήκος εγγραφής. Επιλέξιμη λειτουργία bandwidth limiter. Φαίνεται λογικό να υποθέσουμε ότι περισσότερο εύρος ζώνης (Bandwidth) είναι καλύτερο, αλλά ένα μεγαλύτερο εύρος ζώνης δίνει περισσότερο θόρυβο. Για να μειώσετε το θόρυβο, μπορείτε να ενεργοποιήσετε την επιλογή Bandwidth limiter. Ενεργοποίηση του Bandwidth limiter αποφεύγει επίσης ημιτελή δειγματοληψία. Όταν εμφανίζεται πολύς θόρυβος στο σήμα σας, η συγκράτηση σήματος (signal triggering) γίνεται ασταθής, ενεργοποιώντας την λειτουργία Bandwidth limiter θα σας δώσει μια σταθερή συγκράτηση σήματος. Το Bandwidth limiter μπορεί να ενεργοποιηθεί για κάθε κανάλι ξεχωριστά. Η συχνότητα του εξαρτάται από το μοντέλο Handyscope HS6 DIFF (150 MHz, 100 MHz, 50 MHz ή 75 MHz, 50 MHz, 25 MHz). Handyscope HS6 DIFF, the USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!! 5

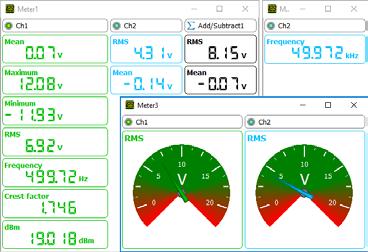

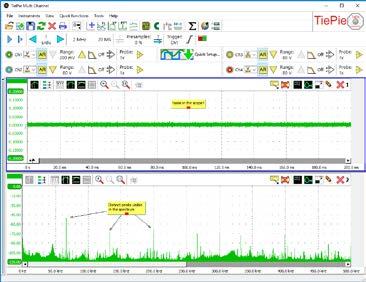

6 Ψηλής απόδοσης USB 3.0 ψηφιακό πολύμετρο. Με την υψηλή ανάλυση των 16 bit, ο Handyscope HS6 DIFF μπορεί να χρησιμοποιηθεί σαν ένα ολοκληρωμένο και ψηλής επίδοσης και απόδοσης ψηφιακό πολύμετρο ψηλών προδιαγραφών (Όπως π.χ. RMS, Peak to peak, Max, Min, Variance, Standard deviation, Frequency, Duty Cycle, Crest Factor, Rise time, Fall time, dbm, κλπ). Τόσο αριθμητικές και γραφικές εικόνες είναι διαθέσιμες. Το σταθερό και πολύ ακριβές εύρος χρόνου 1ppm του Handyscope HS6 DIFF, παρέχει την δυνατότητα ακριβούς μέτρησης συχνότητας και χρόνου. Αυτές οι ιδιότητες καθιστούν την χρήση επιπλέον πολύμετρου ή μετρητή συχνότητας περιττή και κάνει τον Handyscope HS6 μοναδικό στην κατηγορία του. Με την ψηλότερή ακρίβεια στην κατηγορία του 1.1% τυπικό. Αντιμετώπιση προβλημάτων στο πεδίο της συχνότητας. Ο Handyscope HS6 DIFF δίνει ένα τέλος στην ιδέα ότι οι αναλυτές φάσματος είναι ακριβοί, με δύσκολο χειρισμό και δυσκολία στην κατανόηση. Η μεγάλη ευελιξία του αναλυτή φάσματος τον καθιστά κατάλληλο για τη μέτρηση σημάτων υψηλής συχνότητας πομπών και δεκτών. Ένας αναλυτής φάσματος εμφανίζει στην οθόνη την συχνότητα σήματος κατά μήκος του άξονα Χ και κατά μήκος του άξονα Υ εμφανίζεται το μέγεθος του σήματος. Αυτό ονομάζεται απεικόνιση στο πεδίο των συχνοτήτων. Κατά την αντιμετώπιση προβλημάτων, χρησιμοποιείται συνήθως ένας παλμογράφος. Αλλά όταν η διατάραξη είναι μικρή σε μέγεθος και περιέχει πολλές συχνότητες, αυτά τα σήματα είναι δύσκολα στην παρατήρηση σε έναν παλμογράφο. Φαίνονται σαν σήματα θορύβου. Αλλά, όταν τα σήματα αυτά παρατηρούνται στο πεδίο των συχνοτήτων, μια πολύ καλύτερη εικόνα παρουσιάζεται από τα σήματα διαταραχής που είναι παρόντα και ποιες συχνότητες περιέχουν. Όταν π.χ. κάνουμε μετρήσεις σε ένα σύστημα που περιέχει τροφοδοτικά, οι διαταραχές που προκαλούνται από ένα τροφοδοτικό ανιχνεύονται εύκολα με μέτρηση στο πεδίο των συχνοτήτων. Η συχνότητα του τροφοδοτικού μετριέται με το κράτημα του ανιχνευτή κοντά στο πηνίο του τροφοδοτικού. Αυτή η μοναδική συχνότητα είναι τώρα γνωστή και μπορεί να αποθηκευτεί σε ένα κανάλι αναφοράς. Όταν αυτή η συχνότητα παρουσιαστεί επίσης σε άλλη θέση στο σύστημα, τότε ξέρουμε ότι η συχνότητα προκαλείται από το τροφοδοτικό. Προφυλάξεις μπορεί να γίνουν για μείωση τού ενοχλητικού σήματος από το τροφοδοτικό. Η καταστολή μπορεί να μετρηθεί άμεσα από την Handyscope HS6 DIFF USB 3.0 spectrum analyser. Επειδή ο Handyscope HS6 DIFF μετρά με πολύ υψηλή ανάλυση στο πεδίο συχνοτήτων, οι διαταραχές μπορούν να ανιχνευθούν και να αναλυθούν με ακρίβεια ενός δεκάτου του Hertz. Έως και 64 εκατομμύρια συχνότητες μπορούν να εμφανιστούν σε ένα γράφημα. Λόγω της υψηλής ανάλυσης του Handyscope HS6 DIFF (14 και 16 bit ευκρίνειας και μέχρι 128 MSamples), μικρές διαταραχές μπορεί να εντοπιστούν εύκολα. Όταν μια προφύλαξη γίνεται για να καταστείλει μια διαταραχή, η επίδραση της μπορεί αμέσως να ελεγχθεί με τον Handyscope HS6 DIFF. Με την υψηλή ανάλυση και τη μεγάλη μνήμη ο Handyscope HS6 DIFF, μπορεί να μετρήσει ένα φάσμα με δυναμικό εύρος περισσότερο από 120 db. Αυτό είναι μοναδικό στην κατηγορία του. Με αυτό το μεγάλο δυναμικό εύρος, μετρήσεις παραμόρφωσης μπορεί να εκτελεστούν αποτελεσματικά. Με φάσμα 10 εκατομμυρίων σημείων και με εύρος ζώνης πραγματικού χρόνου MHz, σας δίνει δυνατότητα ανάλυσης και ανίχνευσης παλμού 2nsec σε ταχύτητες από 0-25 Hz. Αυτή η μέθοδος αντιμετώπισης προβλημάτων είναι δυνατή μόνο (και μοναδική για τον Handyscope HS6 DIFF) επειδή ο Handyscope HS6 DIFF περιέχει: 250 MHz bandwidth 14 και 16 bit ευκρίνεια μέχρι 128 εκατομμύρια μνήμη καταγραφής Πολύ γρήγορο υπολογισμό FFT 6 Handyscope HS6 DIFF, the USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!!

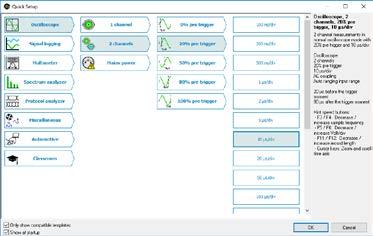

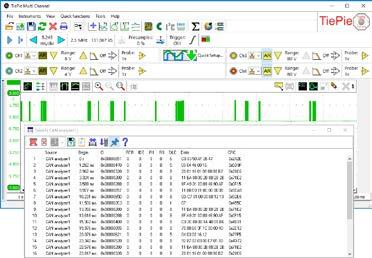

7 Αναλυτής Πρωτοκόλλων (Protocol analyzer) Τα διάφορα πρωτόκολλα ανάλυσης του Handyscope HS6 DIFF μπορούν να χρησιμοποιηθούν για την ανάλυση και εντοπισμό σφαλμάτων σε σειριακές εκπομπές δεδομένων. Οι πληροφορίες εμφανίζονται σε ένα περίτεχνο πίνακα με ανάλυση των σειριακών δεδομένων. Ο εντοπισμός "λάθους" δέσμης δεδομένων έχει γίνει πολύ εύκολος. Για κάθε προγραμματιστή ή τεχνικό σέρβις αυτό είναι μια ευπρόσδεκτη επιλογή. Αναλυτές πρωτοκόλλων για δεδομένα μέσω διαύλου CAN, επικοινωνίες τύπου I2C και διάφορες άλλες επικοινωνίες σειριακών δεδομένων είναι διαθέσιμα. Δέστε δεξιά, αποκωδικοποιημένο μήνυμα τύπου CAN. Handyscope HS6 DIFF, πανεύκολος στη χρήση και με γρήγορο μενού ρύθμισης. Για να απλοποιήσει τη ρύθμιση των μετρήσεων, το λογισμικό πολλαπλών καναλιών περιέχει ένα μεγάλο αριθμό Γρήγορων Ρυθμίσεων (Quick Setups), για σχεδόν οποιουδήποτε τύπου μέτρηση. Η "Γρήγορη Ρύθμιση" περιέχει τις βασικές ρυθμίσεις για συγκεκριμένες μετρήσεις, καθώς πρόσθετες πληροφορίες σχετικά με το επιλεγμένο Quick Setup, όπως π.χ. πώς πρέπει να συνδεθεί το όργανο ή το προς έλεγχο σύστημα. Με την επιλογή "Quick Setup" μπορούμε να κάνουμε τις μετρήσεις που θέλουμε, αν χρειαστεί μικρές προσαρμογές στην ρύθμιση μπορούν να γίνουν επιπλέον. Οι Γρήγορες Ρυθμίσεις οργανώνονται προσεκτικά σε μια δεντρική δομή, σύμφωνα με την εφαρμογή. Μόλις μερικά κλικ του ποντικιού σας είναι αρκετά να εκτελέσετε μια σύνθετη μέτρηση. Εξελιγμένα μαθηματικά για ανάλυση σήματος σε βάθος. Το λογισμικό πολλαπλών καναλιών του Handyscope HS6 DIFF παρέχει μεγάλη ποικιλία μαθηματικών πράξεων, όπως πρόσθεση, αφαίρεση, πολλαπλασιασμό, διαίρεση ενσωμάτωση, διαφοροποίηση, καθορισμό τετραγωνικής ρίζας, καθορισμό λογαρίθμων κ.λπ. Αυτές οι μαθηματικές πράξεις είναι διαθέσιμες σε μορφή μπλοκ επεξεργασίας και μπορούν να χρησιμοποιηθούν για την επεξεργασία των μετρούμενων σημάτων και σημάτων αναφοράς. Εκτός από τις βασικές μαθηματικές πράξεις, υπάρχουν επίσης πολλά μπλοκ επεξεργασίας πού μπορούν να εκτελέσουν πιο πολύπλοκες λειτουργίες δεδομένων, όπως καθορισμό ελάχιστων και μέγιστων τιμών, περιορισμός σε συγκεκριμένη κλίμακα, μέσος όρος, φιλτράρισμα, εφαρμογή κέρδους και αντιστάθμιση, δειγματοληψία κ.λπ. Συνδυάζοντας αυτά τα μαθηματικά μπλοκ επεξεργασίας έχουμε απαράμιλλες δυνατότητες στην κατασκευή περίπλοκων μαθηματικών πράξεων για να αναλύσουμε τις μετρήσεις μας ολοκληρωτικά και να πάρουμε όλες τις πληροφορίες που χρειαζόμαστε. Τα αποτελέσματα μπορούν να εμφανιστούν σε γραφήματα, αριθμητικές οθόνες και πίνακες και μπορεί να αποθηκευτούν στο δίσκο σε διάφορες μορφές καταγραφής. Αυτή η μέτρηση καθορίζει την περιοχή γραφήματος XY, με την χρήση πολλαπλασιασμού, ενσωματώνει και διαφοροποιεί τα I / O. Η περιοχή αναφέρεται στο παράθυρο: 16 V2. Add or subtract signals Multiply or divide signals Determine the square root of a signal Determine the absolute value of a signal Differentiate a signal Integrate a signal Determine the logarithm of a signal Apply gain and offset to a signal Apply a low pass filter to a signal Average a number of consecutive measurements Limit the signal magnitude Resample a signal to a different size Τα μαθηματικά μπλοκ επεξεργασίας δίνουν απεριόριστες δυνατότητες στην επεξεργασία πολύπλοκων μαθηματικών πράξεων. Handyscope HS6 DIFF, the USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!! 7

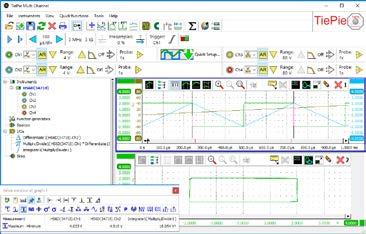

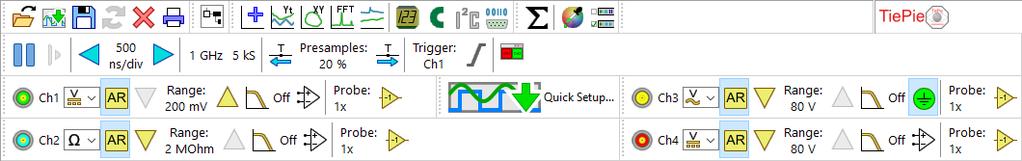

8 Ευκολία στην χρήση. Τα μενού εργαλείων προσφέρουν πολλούς τρόπους για τον έλεγχο του Handyscope HS6 DIFF. Τα μενού εργαλείων είναι πλήρως προσαρμοσμένα για να ανταποκρίνονται στις απαιτήσεις του χρήστη. Το μέγεθος των κουμπιών των εργαλείων μπορεί να αλλάξει για να απλοποιήσει τον έλεγχο σε οθόνες αφής. Υπάρχουν μενού εργαλείων που διατίθενται για κοινές λειτουργίες όπως η αποθήκευση ή ανάκληση μετρήσεων, για κάθε ανοιχτό όργανο, για κάθε κανάλι και για γρήγορες λειτουργίες. Χρησιμοποιώντας γρήγορες λειτουργίες, πολύπλοκες μετρήσεις μπορούν να γίνουν αμέσως από ένα μόνο κλικ. Open the Quick Setup screen Create an Yt oscilloscope Create a data logger Create an I 2 C analyzer Select a color scheme Hide/show the Object Tree Create an XY oscilloscope Create a multi meter Create a serial analyzer Select a toolbar scheme Create a new graph Create a spectrum analyzer Create a CAN Bus analyzer Create a math channel Η χρήση του δρομέα, ατομικά για κάθε γράφημα, μπορεί να προσδιορίσει πολλές ιδιότητες σήματος. Sample value at the left cursor Sample value at the right cursor Value difference between right and left cursor Value at the top cursor Value at the bottom cursor Value difference between top and bottom cursor Slope between the cursors Maximum signal value Minimum signal value Top-bottom value RMS value of the signal Mean value of the signal Variance of all signal values Standard deviation of all signal values Frequency of the signal Period time of the signal Duty cycle of the signal Crest factor of the signal Rise time of the signal Fall time of the signal Slew rate of the signal Number of periods Number of pulses n Number of rising/falling edges dbm value of the signal P Power of the signal 8 Handyscope HS6 DIFF, the USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!!

9 Προδιαγραφές Εξοπλισμού Acquisition system Number of input channels 4 analog CH1, CH2, CH3, CH4 Isolated male BNC Maximum sampling rate HS6 DIFF-1000 HS6 DIFF-500 HS6 DIFF-200 HS6 DIFF-100 HS6 DIFF-50 8 bit Measuring one channel 1 GS/s 500 MS/s 200 MS/s 100 MS/s 50 MS/s Measuring two channels 500 MS/s 200 MS/s 100 MS/s 50 MS/s 20 MS/s Measuring three or four channels 200 MS/s 100 MS/s 50 MS/s 20 MS/s 10 MS/s 12 bit Measuring one channel 500 MS/s 200 MS/s 100 MS/s 50 MS/s 20 MS/s Measuring two channels 200 MS/s 100 MS/s 50 MS/s 20 MS/s 10 MS/s Measuring three or four channels 100 MS/s 50 MS/s 20 MS/s 10 MS/s 5 MS/s 14 bit 100 MS/s 50 MS/s 20 MS/s 10 MS/s 5 MS/s 16 bit 6.25 MS/s MS/s 1.25 MS/s 625 ks/s ks/s Maximum streaming rate 1 HS6 DIFF-1000 HS6 DIFF-500 HS6 DIFF-200 HS6 DIFF-100 HS6 DIFF-50 When connected to USB 3.0 USB 2.0 USB 3.0 USB 2.0 USB 3.0 / 2.0 USB 3.0 / 2.0 USB 3.0 / bit Measuring one channel 200 MS/s 40 MS/s 100 MS/s 40 MS/s 40 MS/s 20 MS/s 10 MS/s Measuring two channels 200 MS/s 20 MS/s 50 MS/s 20 MS/s 20 MS/s 10 MS/s 5 MS/s Measuring three or four channels 100 MS/s 10 MS/s 25 MS/s 10 MS/s 10 MS/s 5 MS/s 2.5 MS/s 12 bit Measuring one channel 200 MS/s 20 MS/s 50 MS/s 20 MS/s 20 MS/s 10 MS/s 5 MS/s Measuring two channels 100 MS/s 10 MS/s 25 MS/s 10 MS/s 10 MS/s 5 MS/s 2.5 MS/s Measuring three or four channels 50 MS/s 5 MS/s 12.5 MS/s 5 MS/s 5 MS/s 2.5 MS/s 1.25 MS/s 14 bit Measuring one channel 100 MS/s 20 MS/s 50 MS/s 20 MS/s 20 MS/s 10 MS/s 5 MS/s Measuring two channels 50 MS/s 10 MS/s 25 MS/s 10 MS/s 10 MS/s 5 MS/s 2.5 MS/s Measuring three or four channels 25 MS/s 5 MS/s 12.5 MS/s 5 MS/s 5 MS/s 2.5 MS/s 1.25 MS/s 16 bit 6.25 MS/s MS/s MS/s MS/s 1.25 MS/s 625 ks/s ks/s Sampling source Internal TCXO Accuracy ± % Stability ±1 ppm over 0 C to 55 C Time base aging ±1 ppm per year External LVDS, on auxilary connectors Input range 10 MHz, MHz Memory Standard model XM option 8 bit Measuring one channel 1 MS / channel 256 MS / channel Measuring two channels 512 KS / channel 128 MS / channel Measuring three or four channels 256 KS / channel 64 MS / channel 12, 14, 16 bit Measuring one channel 512 KS / channel 128 MS / channel Measuring two channels 256 KS / channel 64 MS / channel Measuring three or four channels 128 KS / channel 32 MS / channel Isolated male BNC inputs CH1, CH2, CH3, CH4 Type Resolution DC Accuracy Ranges Coupling Differential inputs 8, 12, 14, 16 bit user selectable 0.25 % (0.1 % typical) of full scale ± 1 LSB at 20 to 25 C To achieve rated accuracy, allow the instrument to settle for 20 minutes. When subjected to extreme temperatures, allow additional time for internal temperatures to stabilize. ±200 mv to ±80 V full scale AC/DC Impedance 2 MΩ / 12 pf ± 1 % 1 MΩ / 20 pf ± 1 % when SafeGround enabled Maximum input voltage 200 V (DC + AC peak < 10 khz) Maximum common mode voltage 200 mv to 800 mv ranges 2 V to 8 V ranges 20 V to 80 V ranges Common Mode Rejection Ratio 2 V 20 V 200 V -47 db HS6 DIFF-1000 HS6 DIFF-500 HS6 DIFF-200 HS6 DIFF-100 HS6 DIFF-50 Bandwidth (-3dB) at 75 % of full scale input 250 MHz 250 MHz 250 MHz 100 MHz 100 MHz AC coupling cut off frequency (-3dB) ±1.5 Hz ±1.5 Hz ±1.5 Hz ±1.5 Hz ±1.5 Hz Bandwidth limit, selectable per channel Off (250 MHz) 150 MHz 100 MHz 50 MHz SureConnect Optionally available (option S) Maximum voltage on connection 200 V (DC + AC peak <10 khz) Resistance measurement Optionally available (option S) Ranges Accuracy 1 % Response time (to 95 %) <10 µs 100 Ohm to 2 MOhm full scale SafeGround Optionally available (option G) Maximum voltage on connection Maximum ground current Response time 200 V (DC + AC peak < 10 khz) 500 ma < 100 ns Off (250 MHz) 150 MHz 100 MHz 50 MHz Off (250 MHz) 150 MHz 100 MHz 50 MHz Off (100 MHz) 75 MHz 50 MHz 25 MHz Off (100 MHz) 75 MHz 50 MHz 25 MHz 1. On some computers, the highest streaming rates may not be available, due to computer restrictions. Handyscope HS6 DIFF, the USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!! 9

10 Trigger System Source Trigger modes Level adjustment Hysteresis adjustment Resolution Pre trigger 1 sample resolution Post trigger Trigger hold-off Trigger delay Digital external trigger Jitter Digital, 2 levels CH1, CH2, CH3, CH4, digital external, OR Rising/falling/any edge, inside/outside window, enter/exit window, pulse width, runt pulse 0 to 100 % of full scale 0 to 100 % of full scale % (12 bits)/0.006 % (14/16 bits) 0 to selected record length, 0 to selected record length, 1 sample resolution 0 to 63 MSamples, 1 sample resolution 0 to 16 GSamples, 1 sample resolution Input Extension connector pins 1, 2 Range Coupling 0 to 2.5 V (TTL) DC 1 sample Power Power Consumption External power Power adapter Input Output Dimension From USB or external input 5 Vdc, 1300 ma max From second USB port or power adapter TP-UE15WCP SPA 110 to 240 Vac, 50 to 60 Hz 0.85 A Max., 50 VA to 80 VA 5.5 Vdc, 2.0 A Height 30 mm / 1.2 Width 45 mm / 1.8 Length 75 mm / 3 Replaceable mains plugs for Order number EU, US, AU, UK TP-UE15WCP SPA Multi instrument synchronization Maximum number of instruments Synchronization accuracy Limited by number available USB ports 0 ppm Probe calibration Output Signal Level Frequency I/O connectors Front CH1, CH2, CH3, CH4 Rear Extension connector pins 3 (signal) and 6 (ground) Square wave -1 V to 1 V 1 khz Isolated male BNC Measure lead Connectors Instrument side Test point side Bandwidth Safety Dimensions Total length Length to split Length individual ends Weight Color Certifications and compliances CE conformity RoHS Accessories Color coding rings Order number TP-C812B Isolated female BNC connector Red and black 4 mm shrouded banana jacks 4 MHz CAT III, 1000 V, double isolated 2000 mm 800 mm 1200 mm 100 g Black 5 x 3 rings, various colors TP-C812B USB Extension connector Power CMI connectors 1 to 2 Fixed cable with USB type A plug, 1.8 m D-sub 9 pins female 3.5 mm power socket HDMI type C socket Physical Height 25 mm / 1.0 Length 170 mm / 6.7 Width 140 mm / 5.2 Weight 500 g / 17.6 ounce USB cord length 1.8 m / 70 Interface Interface USB 3.0 SuperSpeed (5 Gbit/s) System requirements PC I/O connection USB 2.0 USB 3.0 or USB 3.1 Operating System Windows 7/8/10, 32 and 64 bits Linux (SDK only) Environmental conditions Operating Ambient temperature Relative humidity Storage Ambient temperature Relative humidity Certifications and Compliances CE mark compliance RoHS EN 55011:2009/A1:2010 EN 55022:2006/A1:2007 EN :2007 EN : to 25 C (10 to 40 C without specifications) 5 to 90 % non condensing -20 to 70 C 5 to 95 % non condensing Differential attenuators Attenuation settings Bandwidth Maximum input voltage Input impedance Input connector Output connector Dimensions Length Diameter Weight Order number D-sub to BNC adapter Connectors Instrument side Probe side Dimensions Length Weight Order number TP-DA10 X10 differential 25 MHz 300 V (DC + peak AC) 10 MΩ / 15 pf Female BNC Male BNC 79 mm 19 mm 30 g TP-DA10-HS6-DIFF TP-BNC-09 9 pin D-Sub male Female BNC 300 mm 30 g TP-BNC Handyscope HS6 DIFF, the USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!!

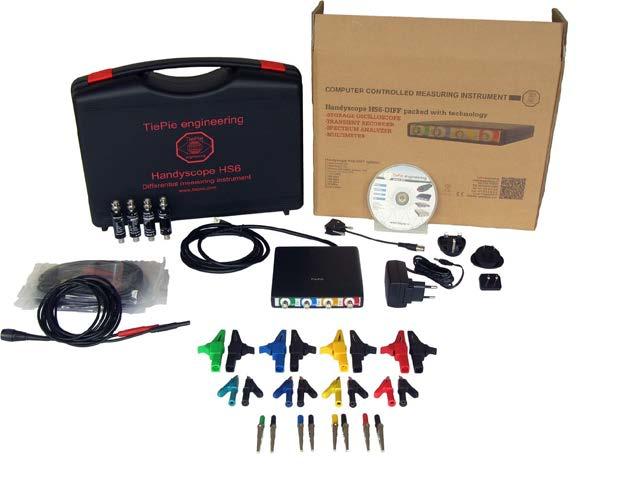

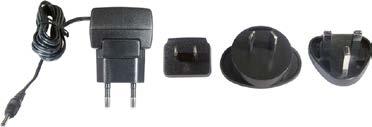

11 Accessories included Instrument Measure leads Handyscope HS6 DIFF : HS6-DIFF-xxx-xx (see below) 4 x TP-C812B Isolated female BNC to banana differential measure leads Differential attenuators 4 x TP-DA10 differential attenuators 1:10 Alligator clips large Alligator clips medium Alligator clips small Accessories Software For Windows 7/8/10 Drivers For Windows 7/8/10 Manual Carry case 8 x TP-AC80I Alligator Clips, Green, Blue, Yellow, Red and 4 x Black 8 x TP-AC10I Alligator Clips, Green, Blue, Yellow, Red and 4 x Black 8 x TP-AC5 Alligator Clips, Green, Blue, Yellow, Red and 4 x Black Power adapter : TP-UE15WCP SPA USB power cable : TP-USB-PWR-P3.5 D-sub to BNC adapter : TP-BNC-09, for calibrating the HP-3250I probe Instrument manual and software user s manual 1 x TP-BB394 Carry case Optional accessories must be ordered separately Optional accessories Order code Probe HP-3250I Probe 1:1 / 1:10. The HP-3250I must be ordered separately, and can only used with option G SafeGround. Measure lead TP-BNCI-100 BNC to banana single ended measure leads. The TP-BNCI-100 must be ordered separately, and can only used with option G SafeGround. Back probes TP-BP85-Set Set of 8 back probes, green, blue, yellow, red and 4 x black. The TP-BP85-SET must be ordered separately. Coupling cable TP-C50H Coupling cable to couple two Handyscope HS6 DIFFs. The TP-C50H must be ordered separately. Warranty Warranty Three year standard, five years optional, covering all parts and labor, excluding probes Customer service The Handyscope HS6 DIFF is designed, manufactured and tested to provide high reliability. In the unlikely event you experience difficulties, the Handyscope HS6 DIFF is fully warranted for three years. This warranty includes: No charge for return shipping Long-term 7-year support Upgrade to the latest software at no charge Ordering information Handyscope HS6 DIFF Model Order code 1 GS/s, 1 MS, 3 year warranty HS6-DIFF MS/s, 1 MS, 3 year warranty HS6-DIFF MS/s, 1 MS, 3 year warranty HS6-DIFF MS/s, 1 MS, 3 year warranty HS6-DIFF MS/s, 1 MS, 3 year warranty HS6-DIFF-50 Available options for the Handyscope HS6 DIFF are: XM: With the extended memory option, 256 MSamples memory is available. Add XM to the order code. S: With the SureConnect option, connection test and resistance measurement are available on all channels. Add S to the order code. G: With the SafeGround option, each input can be switched to single ended, including SafeGround ground current protection. Add G to the order code. W5: With the extended warranty option, warranty is five years on parts and labor. Add -W5 to the order code. TiePie engineering Koperslagersstraat WL Sneek The Netherlands Tel.: Fax: sales@tiepie.nl This information is subject to change without notice. Copyright 2017 TiePie engineering. All rights reserved. Revision 1.0, February, Handyscope HS6 DIFF, the USB 3.0 τεχνολογικά ανώτερος παλμογράφος!!! 11
