ΠΕΡΙΕΧΟΜΕΝΑ TABLE OF CONTENTS

Transcript

1

2 ΠΑΡΟΥΣΙΑΣΗ Σύστημα συμβατικού υαλοπετάσματος με διαχρονικό σχεδιασμό και δυνατότητα πολλαπλών εφαρμογών στις σύγχρονες κατασκευές. Παρέχει ευκολία στην κατασκευή καθώς και επιλογές στα εξωτερικά διακοσμητικά καπάκια. Με πλάτος 50mm, επιτρέπει χρήση υαλοπίνακα από έως 3mm. Το σύστημα διαθέτειβασικέςκολώνεςμεδυνατότητακάλυψης 4 ροπών αδράνειας από 0 έως 1192 cm. Για δυσμενέστερεςπεριπτώσεις, τοσύστημαδιαθέτει κατάλληλα προφίλ ενίσχυσης κολώνας, τα οποία μπορούν να προσδώσουν ακόμα μεγαλύτερη ακαμψία. INTRODUCTION Conventional curtain-wall system with classic design, applied in modern construction projects. Albio 130 offers ease of construction as well as variousoptionsforthedecorativefacecapprofile. With 50mm of visible profile width, the system is suitable for ato 3mm glazing thickness. The mullion profiles cover awide range ofmoment of 4 inertiabetween0and1192cm.incaseswhere bigger moment of inertia is required, the system offersarangeofmullionsupportprofiles. ΠΕΡΙΕΧΟΜΕΝΑ TABLE OF CONTENTS ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY... 3 ΠΡΟΦΙΛ / PROFILES...11 ΤΟΜΕΣ / SECTIONS ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ / ASSEMBLIES... 5 ΜΕΤΡΑΚΟΠΗΣ / CUTTING INSTRUCTIONS ΥΑΛΩΣΗ / GLAZING OPTIONS ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES ΠΡΕΣΑΚΙΑ / PRESS MACHINES...89 ΣΤΑΤΙΚΑ / STATICS

3 2 QUALITY CERTIFICATES

4 ΚΟΛΩΝΕΣ - MULLIONS ΠΡΟΦΙΛ PROFILES ΒΑΡΟΣ (gr/m) WEIGHT (gr/m) ΜΗΚΟΣ (m) LENGTH (m) ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY Κλίμακα /scale =1:2 3

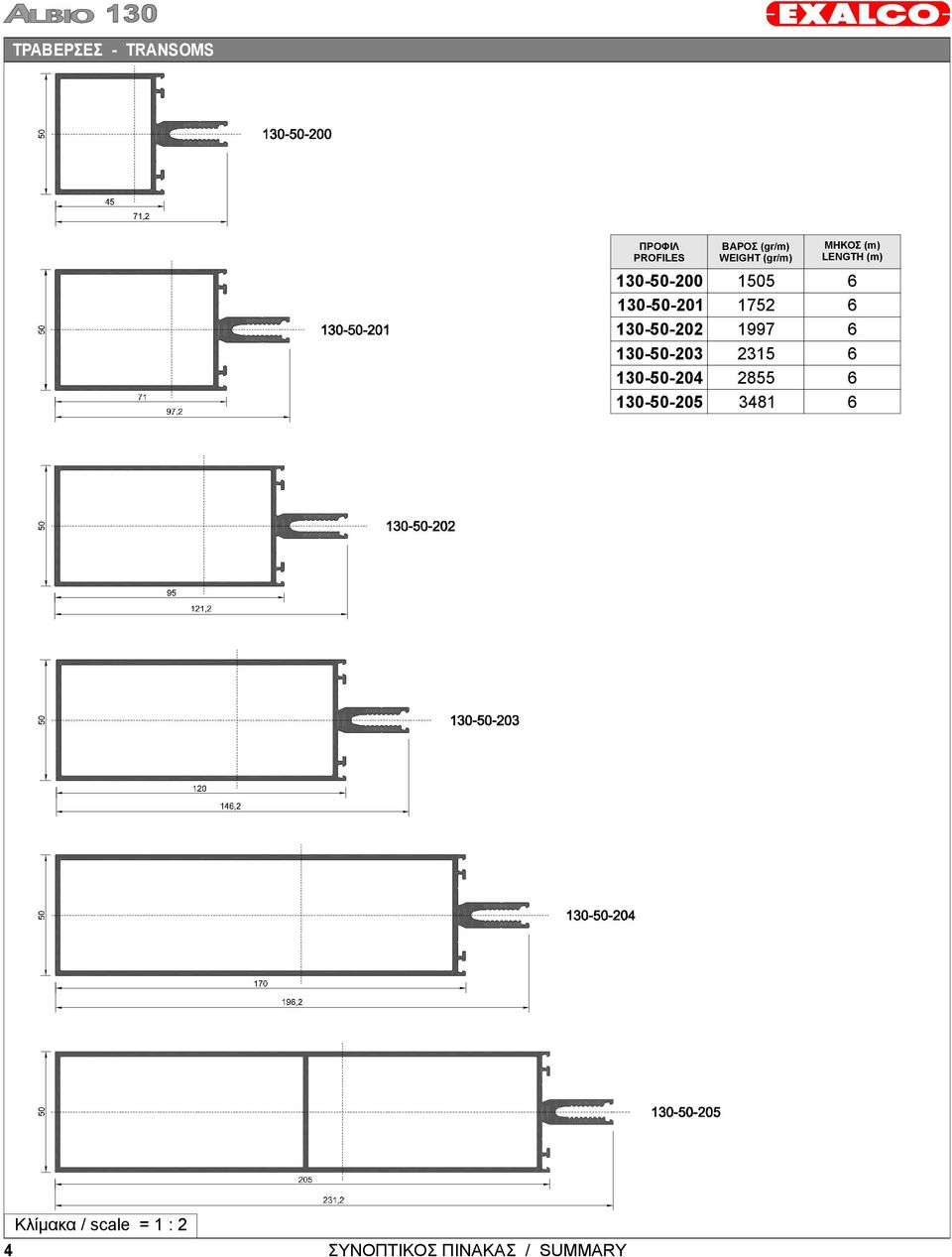

5 ΤΡΑΒΕΡΣΕΣ - TRANSOMS ΠΡΟΦΙΛ PROFILES ΒΑΡΟΣ (gr/m) WEIGHT (gr/m) ΜΗΚΟΣ (m) LENGTH (m) 4 Κλίμακα /scale =1:2 ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY

6 ΕΝΙΣΧΥΤΕΣ-ΣΥΝΔΕΣΜΟΙ ΚΟΛΩΝΩΝ - MULLION SUPPORT PROFILES ΠΡΟΦΙΛ PROFILES ΒΑΡΟΣ (gr/m) WEIGHT (gr/m) ΜΗΚΟΣ (m) LENGTH (m) ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY Κλίμακα /scale =1:2 5

7 ΠΛΑΚΕΣ ΠΙΕΣΗΣ & ΚΑΠΑΚΙΑ - PRESSURE PLATES &FACE CAPS ΠΡΟΦΙΛ PROFILES ΒΑΡΟΣ (gr/m) WEIGHT (gr/m) ΜΗΚΟΣ (m) LENGTH (m) Κλίμακα /scale =1:2 ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY

8 ΠΡΟΣΘΕΤΑΠΡΟΦΙΛ - SUPPLEMENTARY PROFILES Κλίμακα /scale =1:2 7

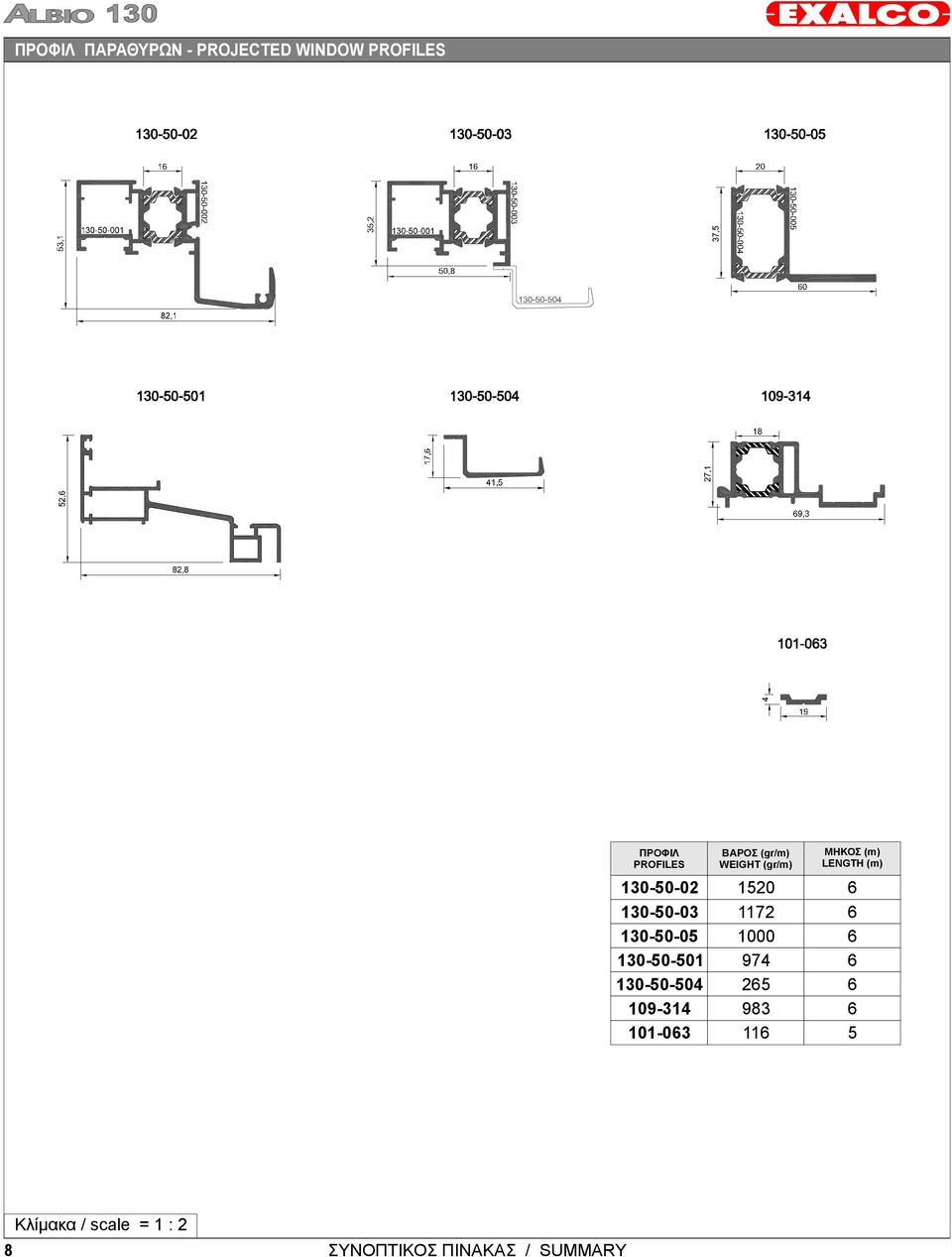

9 ΠΡΟΦΙΛ ΠΡΟΒΑΛΛΟΜΕΝΟΥ ΠΑΡΑΘΥΡΩΝ -PROJECTED ΠΑΡΑΘΥΡΟΥ WINDOW - PROJECTING PROFILES WINDOW PROFILES ΠΡΟΦΙΛ PROFILES ΒΑΡΟΣ (gr/m) WEIGHT (gr/m) ΜΗΚΟΣ (m) LENGTH (m) Κλίμακα /scale =1:2 ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY

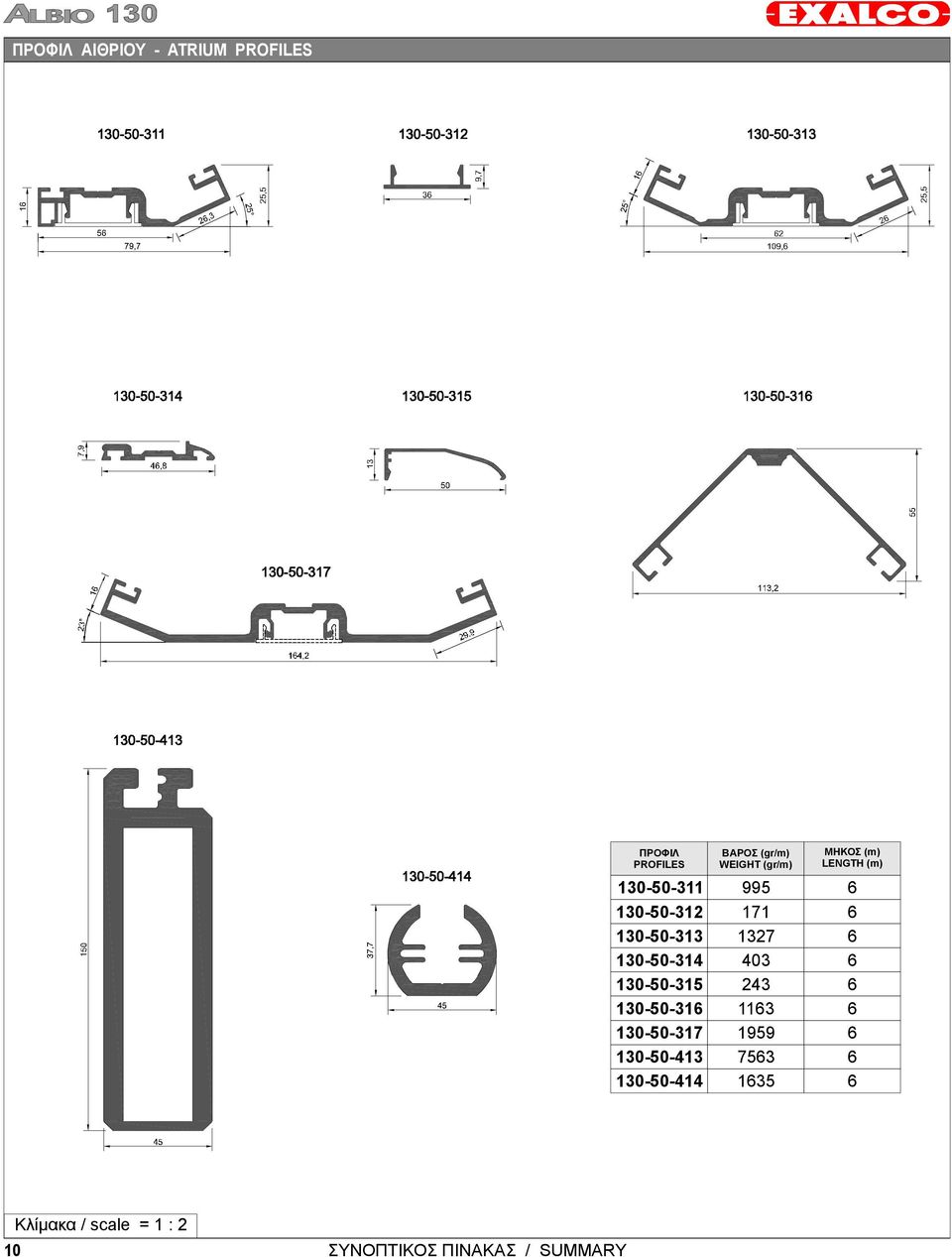

10 ΠΡΟΦΙΛ ΑΙΘΡΙΟΥ - ATRIUM PROFILES ΠΡΟΦΙΛ PROFILES ΒΑΡΟΣ (gr/m) WEIGHT (gr/m) ΜΗΚΟΣ (m) LENGTH (m) ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY Κλίμακα /scale =1:2 9

11 ΠΡΟΦΙΛ ΑΙΘΡΙΟΥ - ATRIUM PROFILES ΠΡΟΦΙΛ PROFILES ΒΑΡΟΣ (gr/m) WEIGHT (gr/m) ΜΗΚΟΣ (m) LENGTH (m) Κλίμακα /scale =1:2 ΣΥΝΟΠΤΙΚΟΣ ΠΙΝΑΚΑΣ / SUMMARY

12 ΚΟΛΩΝΕΣ - MULLIONS ΚΟΛΩΝΑ mm Mullion mm 1399 gr/m ΚΟΛΩΝΑ 90 mm Mullion 90 mm ΚΟΛΩΝΑ mm Mullion mm 2452 gr/m 2179 gr/m ΠΡΟΦΙΛ 1:1 / PROFILE 1:1 Κλίμακα /scale =1:1 11

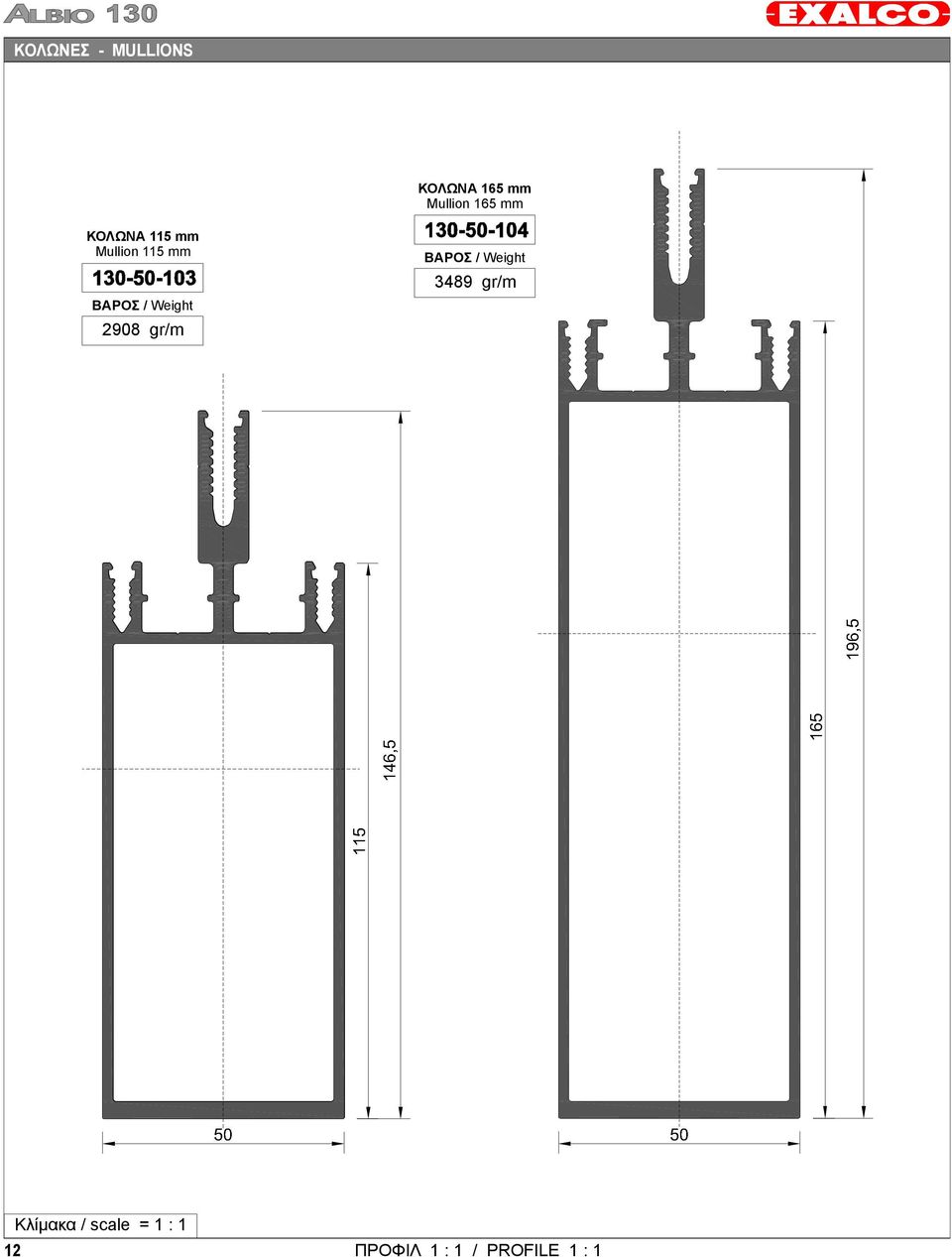

13 ΚΟΛΩΝΕΣ - MULLIONS ΚΟΛΩΝΑ 15 mm Mullion 15 mm ΚΟΛΩΝΑ 115 mm Mullion 115 mm 2908 gr/m 3489 gr/m Κλίμακα /scale =1:1 12 ΠΡΟΦΙΛ 1:1 / PROFILE 1:1

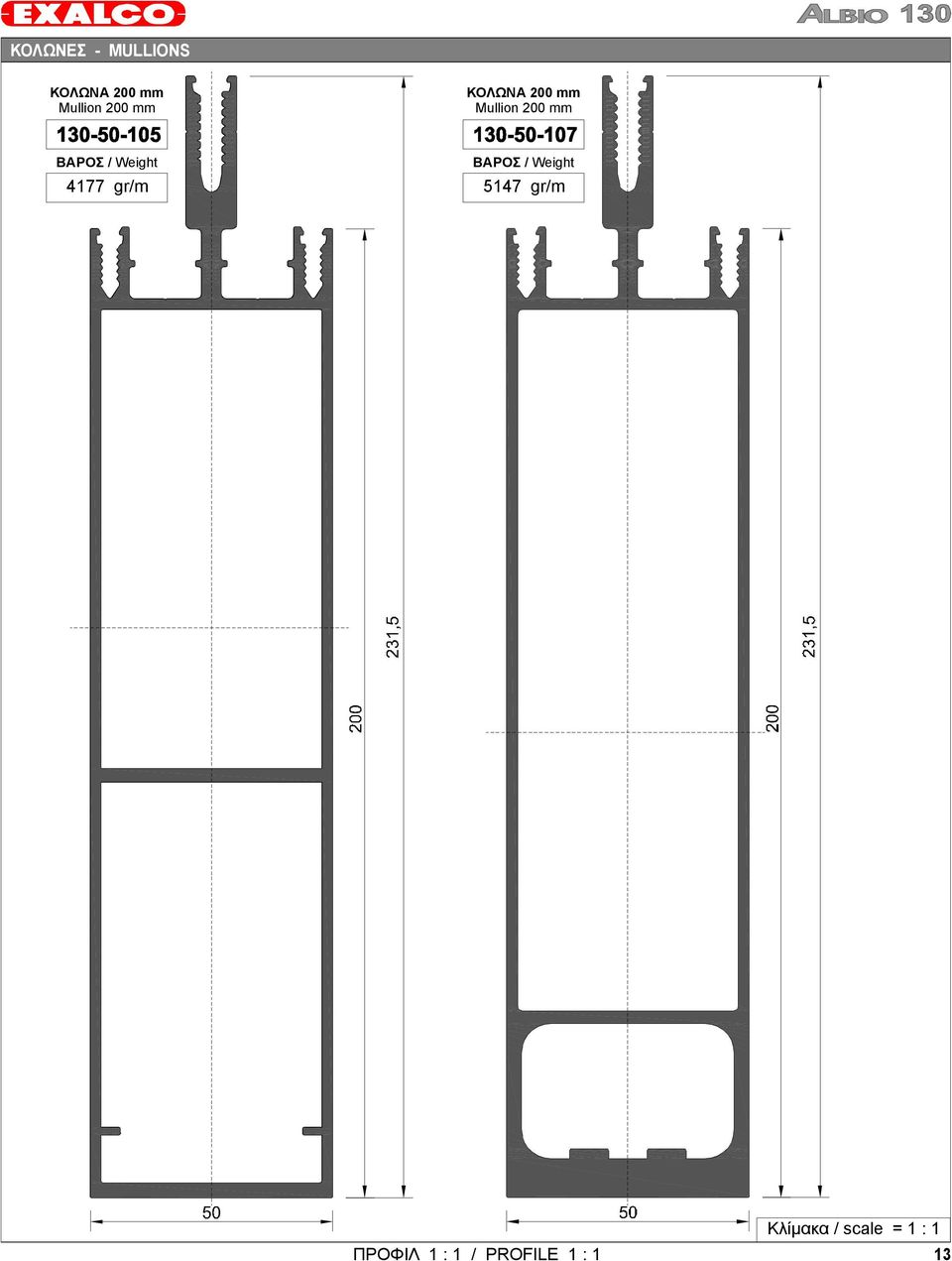

14 ΚΟΛΩΝΕΣ - MULLIONS ΚΟΛΩΝΑ 200 mm Mullion 200 mm ΚΟΛΩΝΑ 200 mm Mullion 200 mm 4177 gr/m 5147 gr/m ΠΡΟΦΙΛ 1:1 / PROFILE 1:1 Κλίμακα /scale =1:1 13

15 ΚΟΛΩΝΕΣ - MULLIONS Ο Ο ΠΡΟΣΘΕΤΗ ΚΟΛΩΝΑ ΓΙΑ ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ 90 η 135 o Mullion add-on profile for 90 internal angle 1324 gr/m O ΚΟΛΩΝΑ 90 ΓΙΑ ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ External corner mullion 90 o 4401 gr/m Κλίμακα /scale =1:1 14 ΠΡΟΦΙΛ 1:1 / PROFILE 1:1

16 ΚΟΛΩΝΕΣ - MULLIONS ΠΛΑΚΑ ΠΙΕΣΗΣ ΓΙΑ ΓΩΝΙΑ 135 Ο Pressure plate for angle 135 o 1959 gr/m O ΚΟΛΩΝΑ 135 ΓΙΑ ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ External corner mullion 135 o 2895 gr/m Κλίμακα /scale =1:1 15

17 ΤΡΑΒΕΡΣΕΣ - TRANSOMS ΤΡΑΒΕΡΣΑ 71 mm Transom 71 mm ΤΡΑΒΕΡΣΑ 45 mm Transom 45 mm 1752 gr/m 1505 gr/m Κλίμακα /scale =1:1 1

18 ΤΡΑΒΕΡΣΕΣ - TRANSOMS ΤΡΑΒΕΡΣΑ 120 mm Transom 120 mm ΤΡΑΒΕΡΣΑ 95 mm Transom 95 mm 2315 gr/m 1997 gr/m ΠΡΟΦΙΛ 1:1 / PROFILE 1:1 Κλίμακα /scale =1:1 17

19 ΤΡΑΒΕΡΣΕΣ - TRANSOMS ΤΡΑΒΕΡΣΑ 205 mm Transom 205 mm 3481 gr/m ΤΡΑΒΕΡΣΑ 170 mm Transom 170 mm 2855 gr/m Κλίμακα /scale =1:1 18 ΠΡΟΦΙΛ 1:1 / PROFILE 1:1

20 ΕΝΙΣΧΥΤΕΣ-ΣΥΝΔΕΣΜΟΙ ΚΟΛΩΝΩΝ - MULLION SUPPORT PROFILES ΕΝΙΣΧΥΣΗ-ΣΥΝΔΕΣΜΟΣ ΚΟΛΩΝΑΣ Reinforcement-joint profile for mullion gr/m ΕΝΙΣΧΥΣΗ-ΣΥΝΔΕΣΜΟΣ ΚΟΛΩΝΑΣ Reinforcement-joint profile for mullion gr/m ΕΝΙΣΧΥΣΗ-ΣΥΝΔΕΣΜΟΣ ΓΙΑ ΚΟΛΩΝΕΣ , Reinforcement-joint profile for mullions , ΕΝΙΣΧΥΣΗ-ΣΥΝΔΕΣΜΟΣ ΓΙΑ ΚΟΛΩΝΕΣ , , Reinforcement-joint profile for mullions , , gr/m 1944 gr/m ΠΡΟΦΙΛ 1:1 / PROFILE 1:1 Κλίμακα /scale =1:1 19

21 ΠΛΑΚΕΣ ΠΙΕΣΗΣ & ΚΑΠΑΚΙΑ - PRESSURE PLATES &FACE CAPS ΠΛΑΚΑ ΠΙΕΣΗΣ (Στεγανοποίηση με μεμβράνη) Pressure plate (For membrane sealing) ΠΛΑΚΑ ΠΙΕΣΗΣ (Στεγανοποίηση χωρίς μεμβράνη) Pressure plate (Without membrane sealing) 439 gr/m 49 gr/m ΕΞΩΤΕΡΙΚΟ ΚΑΠΑΚΙ 1 mm Face cap 1 mm ΕΞΩΤΕΡΙΚΟ ΚΑΠΑΚΙ (Σχήματος δοκού) Face cap (Steel look) 292 gr/m 1151 gr/m ΕΞΩΤΕΡΙΚΟ ΚΑΠΑΚΙ 13 mm Face cap 13 mm 272 gr/m Κλίμακα /scale =1:1 20 ΠΡΟΦΙΛ 1:1 / PROFILE 1:1

22 ΠΛΑΚΕΣ ΠΙΕΣΗΣ & ΚΑΠΑΚΙΑ - PRESSURE PLATES & FACE CAPS ΠΛΑΚΑ ΠΙΕΣΗΣ ΓΙΑ ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ 90 Ο o Pressure plate for 90 internal angle ΚΑΠΑΚΙ ΓΙΑ ΠΛΑΚΑ ΠΙΕΣΗΣ face cap for pressure plate gr/m 29 gr/m ΕΞΩΤΕΡΙΚΟ ΚΑΠΑΚΙ ΣΧΗΜΑΤΟΣ OVAL Oval shaped face cap ΠΛΑΚΑ ΠΙΕΣΗΣ ΓΙΑ ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ 135 Ο o Pressure plate for 135 external angle 1053 gr/m 453 gr/m ΚΑΠΑΚΙ ΓΙΑ ΠΛΑΚΑ ΠΙΕΣΗΣ face cap for pressure plate gr/m ΠΡΟΦΙΛ 1:1 / PROFILE 1:1 Κλίμακα /scale =1:1 21

23 ΠΡΟΣΘΕΤΑΠΡΟΦΙΛ - SUPPLEMENTARY PROFILES ΤΑΚΑΚΙ ΥΑΛΟΠΙΝΑΚΑ 32,5 mm 32,5 mm glazing support 219 gr/m ΤΑΚΑΚΙ ΥΑΛΟΠΙΝΑΚΑ 37,5 mm 37,5 mm glazing support 244 gr/m ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΚΟΛΩΝΑΣ ΜΙΚΡΗ 93 mm Mullion bracket 93 mm 8339 gr/m ΣΥΝΔΕΣΜΟΣ ΚΟΛΩΝΑΣ-ΤΡΑΒΕΡΣΑΣ Mullion-transom connector 132 gr/m Κλίμακα /scale =1:1 22 ΠΡΟΦΙΛ 1:1 / PROFILE 1:1

24 ΠΡΟΣΘΕΤΑΠΡΟΦΙΛ - SUPPLEMENTARY PROFILES ΑΝΤΙΟΛΙΣΘΗΤΙΚΗ ΠΛΑΚΑ ΓΙΑ ΒΑΣΕΙΣ ΣΤΗΡΙΞΗΣ Anti-skid plate for mullion brackets ΜΕΙΩΤΗΡΑΣ 12 mm Glazing gap reducer 12 mm 88 gr/m 152 gr/m ΜΕΙΩΤΗΡΑΣ mm Glazing gap reducer mm 94 gr/m ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΚΟΛΩΝΑΣ ΜΕΓΑΛΗ 133 mm Mullion bracket 133 mm 9979 gr/m ΣΥΝΔΕΣΜΟΣ ΚΟΛΩΝΑΣ-ΤΡΑΒΕΡΣΑΣ Mullion-transom connector 440 gr/m ΠΡΟΦΙΛ 1:1 / PROFILE 1:1 Κλίμακα /scale =1:1 23

25 ΠΡΟΣΘΕΤΑΠΡΟΦΙΛ - SUPPLEMENTARY PROFILES ΣΥΝΕΡΓΑΖΕΤΑΙ ΜΕ ΤΗΝ ΣΕΙΡΑ ALBIO 109 Assembled with albio 109 opening system 983 gr/m ΤΕΛΕΙΩΜΑ ΣΕ ΤΟΙΧΟ Finishing profile 1000 gr/m Κλίμακα /scale =1:1 24

26 ΠΡΟΦΙΛ ΠΡΟΒΑΛΛΟΜΕΝΟΥ ΠΑΡΑΘΥΡΟΥ - PROJECTING WINDOW PROFILES ΦΥΛΛΟ ΠΡΟΒΑΛΛΟΜΕΝΟΥ ΠΑΡΑΘΥΡΟΥ Sash profile for projecting window ΝΤΙΖΑ Connecting rod 1520 gr/m 11 gr/m ΦΥΛΛΟ ΠΡΟΒΑΛΛΟΜΕΝΟΥ ΠΑΡΑΘΥΡΟΥ Sash profile for projecting window ΠΡΟΣΘΕΤΗ ΒΑΣΗΥΑΛΟΠΙΝΑΚΑ Supplementary glazing adaptor 1172 gr/m 25 gr/m ΚΑΣΑ ΠΡΟΒΑΛΛΟΜΕΝΟΥ Frame for projecting window 974 gr/m ΠΡΟΦΙΛ 1:1 / PROFILE 1:1 Κλίμακα /scale =1:1 25

27 ΠΡΟΦΙΛ ΑΙΘΡΙΟΥ - ATRIUM PROFILES ΚΟΛΩΝΑ Mullion ΚΟΛΩΝΑ Mullion 2820 gr/m 233 gr/m Κλίμακα /scale =1:1 2 ΠΡΟΦΙΛ 1:1 / PROFILE 1:1

28 ΠΡΟΦΙΛ ΑΙΘΡΙΟΥ - ATRIUM PROFILES ΚΟΛΩΝΑ Mullion ΤΡΑΒΕΡΣΑ Transom 3387 gr/m 113 gr/m ΤΡΑΒΕΡΣΑ ΚΟΡΦΙΑΣ Ridge transom 148 gr/m ΠΡΟΦΙΛ 1:1 / PROFILE 1:1 Κλίμακα /scale =1:1 27

29 ΠΡΟΦΙΛ ΑΙΘΡΙΟΥ - ATRIUM PROFILES ΤΡΑΒΕΡΣΑ ΜΕΤΑΒΛΗΤΗΣ ΓΩΝΙΑΣ Variable angle transom 131 gr/m ΤΡΑΒΕΡΣΑ ΜΕΤΑΒΛΗΤΗΣ ΓΩΝΙΑΣ Variable angle transom 1215 gr/m Κλίμακα /scale =1:1 28 ΠΡΟΦΙΛ 1:1 / PROFILE 1:1

30 ΠΡΟΦΙΛ ΑΙΘΡΙΟΥ - ATRIUM PROFILES Ο Ο ΠΛΑΚΑ ΠΙΕΣΗΣ ΓΙΑ ΓΩΝΙΕΣ o o Pressure plate for angle ΚΑΠΑΚΙ ΓΙΑ ΠΛΑΚΕΣ ΠΙΕΣΗΣ & Pressure plate cap for profiles & gr/m 171 gr/m Ο Ο ΠΛΑΚΑΠΙΕΣΗΣΓΙΑΓΩΝΙΕΣ o o Pressure plate for angle gr/m ΚΑΠΑΚΙ ΓΙΑ ΚΕΚΛΙΜΕΝΗ ΣΤΕΓΗ Face cap for sloped roof 243 gr/m ΠΛΑΚΑ ΠΙΕΣΗΣ ΓΙΑ ΚΕΚΛΙΜΕΝΗ ΣΤΕΓΗ Pressure plate for sloped roof ΚΑΠΑΚΙ ΓΙΑ ΤΡΑΒΕΡΣΑ ΚΟΡΦΙΑ Ridge transom cap 403 gr/m 113 gr/m ΠΡΟΦΙΛ 1:1 / PROFILE 1:1 Κλίμακα /scale =1:1 29

31 ΠΡΟΣΘΕΤΑΠΡΟΦΙΛ ΑΙΘΡΙΟΥ -SUPPLEMENTARY ATRIUM PROFILES ΣΥΝΔΕΣΜΟΣ ΚΟΛΩΝΑΣ-ΚΟΛΩΝΑΣΥΠΟ ΓΩΝΙΑ Mullion-mullion connector for variable angle 753 gr/m ΣΥΝΔΕΣΜΟΣ ΤΡΑΒΕΡΣΑΣ-ΚΟΛΩΝΑΣ ΥΠΟ ΓΩΝΙΑ Transom to mullion connector for variable angle 135 gr/m Κλίμακα /scale =1:1 30 ΠΡΟΦΙΛ 1:1 / PROFILE 1:1

32 ΤΟΜΕΣ / SECTIONS 31

33 ΒΑΣΙΚΗ ΤΥΠΟΛΟΓΙΑ - BASIC TYPOLOGY 32 ΤΟΜΕΣ / SECTIONS

34 ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ - HORIZONTALSECTION 38 Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 33

35 ΚΑΤΑΚΟΡΥΦΗ ΤΟΜΗ - VERTICAL SECTION 34 ΤΟΜΕΣ / SECTIONS Κλίμακα /scale =1:1

36 ΟΡΙΖΟΝΤΙΟ ΚΑΠΑΚΙ HORIZONTALFACE CAP ΤΟΜΕΣ / SECTIONS 35

37 ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ - HORIZONTAL SECTION Κλίμακα /scale =1:1 3 ΤΟΜΕΣ / SECTIONS

38 ΚΑΤΑΚΟΡΥΦΗ ΤΟΜΗ - VERTICAL SECTION 38 Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 37

39 ΕΜΦΑΝΗΣ ΠΛΑΚΑ ΠΙΕΣΗΣ VISIBLE PRESSURE PLATE ΤΟΜΕΣ / SECTIONS

40 ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ - HORIZONTAL SECTION Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 39

41 ο o ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ EXTERNALANGLE 40 ΤΟΜΕΣ / SECTIONS

42 ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ - HORIZONTAL SECTION Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 41

43 ο o ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ ΙΝΤERNALANGLE 42 ΤΟΜΕΣ / SECTIONS

44 ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ - HORIZONTAL SECTION 38 Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 43

45 ο o ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ EXTERNALANGLE 44 ΤΟΜΕΣ / SECTIONS

46 ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ - HORIZONTAL SECTION 38 Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 45

47 ο o ΕΣΩΤΕΡΙΚΗ ΓΩΝΙΑ ΙΝΤERNALANGLE 4 ΤΟΜΕΣ / SECTIONS

48 ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ - HORIZONTALSECTION Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 47

49 ο o ΕΞΩΤΕΡΙΚΗ ΓΩΝΙΑ EXTERNALANGLE 48 ΤΟΜΕΣ / SECTIONS

50 ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ - HORIZONTALSECTION Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 49

51 ΠΡΟΒΑΛΛΟΜΕΝΟ ΠΑΡΑΘΥΡΟ - PROJECTING WINDOW 50 ΤΟΜΕΣ / SECTIONS

52 ΚΑΤΑΚΟΡΥΦΗ ΤΟΜΗ - VERTICALSECTION 38 Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 51

53 ΚΑΤΑΚΟΡΥΦΗ ΤΟΜΗ - VERTICALSECTION ΤΟΜΕΣ / SECTIONS

54 ΚΟΛΩΝΑ ΜΕ ΠΡΟΣΘΗΚΗ ΓΙΑ ΑΝΟΙΓΟΜΕΝΟ ΣΥΣΤΗΜΑ ALBIO 109 -MULLION ADAPTOR FOR ALBIO 109 OPENING SYSTEM Περισσότερες λεπτομέρειες του ανοιγόμενου-ανακλινόμενου συστήματος θα βρείτε στο κατάλογο ALBIO 109 Thermal Break System More details for Opening &Tilt system can be found within ALBIO 109 Thermal Break System catalogue Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 53

55 ΤΕΛΕΙΩΜΑ ΣΕ ΤΟΙΧΟ, ΟΡΙΖΟΝΤΙΑ ΤΟΜΗ - LATTERAL WALLATTACHMENT, HORIZONTAL SECTION Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS

56 ΤΕΛΕΙΩΜΑ ΚΟΛΩΝΑΣ ΥΑΛΟΠΕΤΑΣΜΑΤΟΣ -LATERAL MULLION SECTION Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 55

57 ΑΝΩΤΑΤΟ & ΚΑΤΩΤΑΤΟ ΣΗΜΕΙΟ ΣΥΝΔΕΣΗΣ - TOP & BOTTOM FIXING BRACKET Κλίμακα /scale =Free 5 ΤΟΜΕΣ / SECTIONS

58 ΑΝΩΤΑΤΟ & ΚΑΤΩΤΑΤΟ ΣΗΜΕΙΟ ΣΥΝΔΕΣΗΣ - TOP & BOTTOM FIXING BRACKET Κλίμακα /scale =Free ΤΟΜΕΣ / SECTIONS 57

59 ΥΑΛΟΠΕΤΑΣΜΑ ΣΕ ΚΕΚΛΙΜΕΝΗ ΣΤΕΓΗ - CURTAIN-WALLIN SLOPED ROOFAPPLICATION 58 ΤΟΜΕΣ / SECTIONS

60 ΚΑΤΑΚΟΡΥΦΗ ΤΟΜΗ - VERTICALSECTION Κλίμακα /scale =1:1 ΤΟΜΕΣ / SECTIONS 59

61 ΚΑΤΑΚΟΡΥΦΗ ΤΟΜΗ ΚΟΡΦΙΑΤΗ ΣΤΕΓΗΣ - RIDGE PURLIN VERTICAL SECTION 0 ΤΟΜΕΣ / SECTIONS Κλίμακα /scale =1:1

62 ΥΑΛΟΠΕΤΑΣΜΑ ALBIO 130 ΜΕ ΣΚΙΑΔΙΑ ALBIO SOLAR 100 -CURTAIN WALL ALBIO 130 WITH SOLAR FINS ALBIO SOLAR 100 ΚΙΝΗΤΗ ΠΕΡΣΙΔΑ ALBIO SOLAR 100 ΣΕ ΥΑΛΟΠΕΤΑΣΜΑ ALBIO 130 ROTATING SHADINGSYSTEM ALBIO SOLAR 100 ON CURTAIN WALL ALBIO 130 Κλίμακα /scale =Free ΤΟΜΕΣ / SECTIONS 1

63 ΥΑΛΟΠΕΤΑΣΜΑ ALBIO 130 ΜΕ ΣΚΙΑΔΙΑ ALBIO SOLAR 100 -CURTAIN WALL ALBIO 130 WITH SOLAR FINS ALBIO SOLAR 100 Συναρμολόγηση στήριξης οδηγού σε προφίλ κολώνας υαλοπετάσματος - Albio 130 Support assembly connecting mullion profile and curtain wall mullion -Albio 130 ΛΕΠΤΟΜΕΡΕΙΑ - Α DETAIL-A ΛΕΠΤΟΜΕΡΕΙΑ - Α DETAIL-A Περισσότερες λεπτομέρειες του συστήματος σκίασης θα βρείτε στο κατάλογο ALBIO SHADING SYSTEMS More details for the shading system can be found within ALBIO SHADING SYSTEMS catalogue 2 ΤΟΜΕΣ / SECTIONS Κλίμακα /scale =Free

64 ΥΑΛΟΠΕΤΑΣΜΑ ALBIO 130 ΜΕ ΣΚΙΑΔΙΑ ALBIO SOLAR 100 -CURTAIN WALL ALBIO 130 WITH SOLAR FINS ALBIO SOLAR 100 ΤΟΜΕΣ / SECTIONS 3

65 ΥΑΛΟΠΕΤΑΣΜΑ ALBIO 130 ΜΕ ΣΚΙΑΔΙΑ ALBIO SOLAR 100 -CURTAIN WALL ALBIO 130 WITH SOLAR FINS ALBIO SOLAR 100 ΛΕΠΤΟΜΕΡΕΙΑ A-A DETAILA-A B-B Συναρμολόγηση συστήματος Systemassembly -A- -A- ΛΕΠΤΟΜΕΡΕΙΑ B-B DETAILB-B Τομές στήριξης περσίδας σε προφίλ κολώνας υαλοπετάσματος - Albio 130 Support assembly sections connecting fin profile and curtain wall mullion -Albio 130 Περισσότερες λεπτομέρειες του συστήματος σκίασης θα βρείτε στο κατάλογο ALBIO SHADING SYSTEMS 4 ΤΟΜΕΣ / SECTIONS More details for the shading system can be found within ALBIO SHADING SYSTEMS catalogue Κλίμακα /scale =1:2

66 ΒΑΣΙΚΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ - BASICASSEMBLIES D B E F A C ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES 5

67 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ - MULLION BRACKETASSEMBLY Α. Ακλόνητη σύνδεση κολώνας στον σκελετό του κτιρίου Steadfast slab anchoring of amullion profile ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES

68 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ - MULLION BRACKETASSEMBLY B. Σύνδεση κολώνας στον σκελετό του κτιρίου, με επιτρεπόμενη κατακόρυφη κίνηση Slab anchoring of amullion profile, for potential vertical movement. ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES 7

69 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ - MULLION BRACKETASSEMBLY C. Σύνδεση κολώνας στo επίπεδο του δαπέδου Anchoring of amullion profile on the floor level 8 ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES

70 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ - MULLION BRACKETASSEMBLY D. Σύνδεση κολώνας κάτω από την πλάκα ορόφου Slab anchoring of amullion profile under building floor. ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES 9

71 ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ - MULLION BRACKETASSEMBLY E. Ένωση κολώνας με προφίλ εσωτερικού πυρήνα Customer fabricated mullion joint connector Προφίλ ένωσης κολώνας Mullion joint profile Πλαστικός νεροχύτης Plastic draining cap Σιλικόνη Silicone Αρμός διαστολής 10 χιλιοστά 10mm expansion joint 70 ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES

72 ΒΑΣΙΚΗ ΣΥΝΑΡΜΟΛΟΓΗΣΗ - BASIC ASSEMBLY F. Σύνδεση τραβέρσας σε κολώνα Transom to mullion connection Προφίλ ενίσχυσης κολώνας Mullion support profile Πλάκα πίεσης Pressure plate Καπάκι Face cap Λάστιχο 133 Gasket 133 Λάστιχο κολώνας Mullion gasket Αποστάτης PVC PVC spacer Προφίλ κολώνας Mullion profile Φλάντζα σύνδεσης Attachment flange Σύνδεσμος τραβέρσας Transom to mullion connector Προφίλ τραβέρσας Transom profile Λάστιχο 133 Gasket 133 Πλάκα πίεσης Pressure plate Αποστάτης PVC PVC spacer Λάστιχο τραβέρσας Transom gasket Καπάκι Face cap ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES 71

73 ΣΥΝΑΡΜΟΛΟΓΗΣH ΤΡΑΒΕΡΣΑΣ ΥΠΟ ΓΩΝΙΑ - TRANSOM ANGLE ASSEMBLY Λάστιχο κολώνας Mullion gasket Προφίλ κολώνας Mullion profile Σύνδεσμος τραβέρσας-κολώνας Transom to mullion connector Προφίλ τραβέρσας υπο γωνία Inclined transom profile 72 ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES

74 ΑΛΛΑΓΗ ΚΛΙΣΗΣ ΚΟΛΩΝΑΣ - INCLINATION CHANGE OF MULLION Προφίλ κολώνας υπό κλίση Inclined mullion profile Σύνδεσμος Connector Προφίλ κατακόρυφης κολώνας Vertical mullion profile ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES 73

75 ΕΞΑΡΤΗΜΑ ΑΠΟΡΡΟΗΣ ΥΔΑΤΩΝ - WATER DRAINAGE ACCESSORY Προφίλ κολώνας Mullion profile Nεροσταλλάκτης Water drainage 74 ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES

76 ΟΔΗΓΙΕΣ ΚΟΠΗΣ - CUTTING INSTRUCTIONS ΚΑΤΕΡΓΑΣΙΑ ΤΟΥ ΠΡΟΦΙΛ ΤΡΑΒΕΡΣΑΣ TRANSOM PROFILE PROCESSING 1. Χάντρωμα τραβέρσας Για τη σύνδεση τραβέρσας σε κολώνα του συστήματος, γίνεται χάντρωμα 18 mm στα άκρα της τραβέρσας, σύμφωνα με το σχήμα 1. Στη σύνδεση τραβέρσας-κολώνας τοποθετείται ειδική ενιαία φλάντζα συναρμολόγησης. Αν δε χρησιμοποιηθεί φλάντζα, το χάντρωμα πρέπει να γίνει στα 15mm. 1. Transom cropping For atransom to mullion attachment, the transom profile must be cropped by 18mm from it s edge, as shown in figure 1.Among the attachment of the transom-mullion profiles aspecial flange must be placed. In the case where flange is not needed, transom cropping must be 15mm. Σχήμα 1-Figure 1 ΣΥΝΑΡΜΟΛΟΓΗΣΕΙΣ /ASSEMBLIES 75

77 ΟΔΗΓΙΕΣ ΚΟΠΗΣ - CUTTING INSTRUCTIONS ΠΡΟΒΑΛΛΟΜΕΝΟ ΠΑΡΑΘΥΡΟ PROJECTING WINDOW ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΚΑΣΑΣ Για να υπολογίσουμε την διάσταση κοπής κάσας (Χ1) μετράμε την εσωτερική απόσταση W μεταξύ των κατακόρυφων στοιχείων. ΔΙΑΣΤΑΣΗ ΚΟΠΗΣ ΚΑΣΑΣ Frame cutting length X 1=W ΟΔΗΓΙΕΣ ΚΟΠΗΣ ΦΥΛΛΟΥ Με γνωστή, από τον παραπάνω υπολογισμό, απόσταση Χ1 αφαιρούμε 2,2 χιλιοστά για να υπολογίσουμε την διάσταση κοπής του φύλλου (Χ2). ΔΙΑΣΤΑΣΗ ΚΟΠΗΣ ΦΥΛΛΟΥ Sash cutting length X 2 =X-3 1 mm 7 ΟΔΗΓΙΕΣ ΚΟΠΗΣ / CUTTING INSTRUCTIONS

78 ΥΑΛΩΣΗ /GLAZING OPTIONS ΥΑΛΩΣΗ /GLAZING OPTIONS 77

79 ΥΑΛΩΣΗ /GLAZING OPTIONS 78 ΟΔΗΓΙΕΣ ΚΟΠΗΣ / CUTTING INSTRUCTIONS

80 ΥΑΛΩΣΗ /GLAZING OPTIONS ΥΑΛΩΣΗ /GLAZING OPTIONS 79

81 ΥΑΛΩΣΗ /GLAZING OPTIONS 80 ΟΔΗΓΙΕΣ ΚΟΠΗΣ / CUTTING INSTRUCTIONS

82 ΥΑΛΩΣΗ /GLAZING OPTIONS ΥΑΛΩΣΗ /GLAZING OPTIONS 81

83 ΥΑΛΩΣΗ /GLAZING OPTIONS 82 ΟΔΗΓΙΕΣ ΚΟΠΗΣ / CUTTING INSTRUCTIONS

84 Εξαρτήματα αλουμινίου -Aluminum parts ΚΩΔΙΚΟΣ CODE ΠΕΡΙΓΡΑΦΗ DESCRIPTION ΣΧΗΜΑ FIGURE 513 ΣΥΝΔΕΣΜΟΣ ΤΡΑΒΕΡΣΑΣ Transom to mullion connector ΣΥΝΔΕΣΜΟΣ ΤΡΑΒΕΡΣΑΣ Transom to mullion connector ΣΥΝΔΕΣΜΟΣ ΤΡΑΒΕΡΣΑΣ Transom to mullion connector ΣΥΝΔΕΣΜΟΣ ΤΡΑΒΕΡΣΑΣ Transom to mullion connector ΣΥΝΔΕΣΜΟΣ ΤΡΑΒΕΡΣΑΣ Transom to mullion connector ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΚΟΛΩΝΑΣ ΜΙΚΡΗ (ΓΙΑΠΡΟΦΙΛ , , ) Small mullion bracket (FOR PROFILES , , ) 397 ΒΑΣΗ ΣΤΗΡΙΞΗΣ ΚΟΛΩΝΑΣ ΜΕΓΑΛΗ (ΓΙΑΠΡΟΦΙΛ , , ) Large mullion bracket (FOR PROFILES , , ) 5430 ΑΝΤΙΟΛΙΣΘΗΤΙΚΟΛΑΜΑΚΙ ΒΑΣΗΣ ΣΤΗΡΙΞΗΣ Anti-skid plate for mullion bracket 83 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES

85 ΠΛΑΣΤΙΚΑ ΠΡΟΦΙΛ ΚΑΙ ΕΞΑΡΤΗΜΑΤΑ -PVC PROFILES AND PLASTIC PARTS ΚΩΔΙΚΟΣ CODE ΠΕΡΙΓΡΑΦΗ DESCRIPTION ΣΧΗΜΑ FIGURE 5890 ΘΕΡΜΟΜΟΝΩΤΙΚΟΣ ΑΠΟΣΤΑΤΗΣ PVC P5 (ΒΕΡΓA ΜΗΚΟΥΣ 3m) Thermal break PVC spacer P5 (Bar length: 3m) 9003 ΘΕΡΜΟΜΟΝΩΤΙΚΟΣ ΑΠΟΣΤΑΤΗΣ PVC P5-A (ΒΕΡΓA ΜΗΚΟΥΣ 3m) Thermal break PVC spacer P5-A (Bar length: 3m) 9004 ΘΕΡΜΟΜΟΝΩΤΙΚΟΣ ΑΠΟΣΤΑΤΗΣ PVC P10 (ΒΕΡΓA ΜΗΚΟΥΣ 3m) Thermal break PVC spacer P10 (Bar length: 3m) 5034 ΦΛΑΝΤΖΑΣΥΝΔΕΣΗΣ ΤΡΑΒΕΡΣΑΣ-ΚΟΛΩΝΑΣ Νο 130 Transom to mullion attachment flange Νο 130 (ΜΙΑΓΙΑΟΛΑΤΑ ΜΕΓΕΘΗ ΤΡΑΒΕΡΣΑΣ) (For all transom sizes) 5871 ΤΑΠΑ ALBIO No Decorative plastic cap No ΠΛΑΣΤΙΚΟΣ ΝΕΡΟΧΥΤΗΣ ΓΙΑΠΡΟΦΙΛΚΟΛΩΝΑΣ Plastic draining cap for mullions 5909 Νεροσταλλάκτης Water drainage ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 84

86 ΕΞΑΡΤΗΜΑΤΑ -HARDWARE AND FITTINGS ΚΩΔΙΚΟΣ CODE ΠΕΡΙΓΡΑΦΗ DESCRIPTION ΣΧΗΜΑ FIGURE 5580 ΓΩΝΙΑΣΥΝΔΕΣHΣ ΓΙΑ ΚΑΣΑΠΡΟΒΑΛΛΟΜΕΝΟΥ Νο 7018 B Frame profile joint corner No 7018 B 5507 ΓΩΝΙΑΣΥΝΔΕΣHΣ ΓΙΑ ΚΑΣΑΠΡΟΒΑΛΛΟΜΕΝΟΥ Νο Frame profile joint corner No ΠΛΑΣΤΙΚΗ ΓΩΝΙΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ 109 ΚΑΣΑΣ ΠΡΟΒΑΛΛΟΜΕΝΟΥ Plastic alignment square for frame No ΓΩΝΙΑΣΥΝΔΕΣHΣ ΦΥΛΛΟΥ ΠΡΟΒΑΛΛΟΜΕΝΟΥ Νο 130 Projecting window joint corner No ΚΟΜΠΑΣΟ ΓΙΑ ΠΡΟΒΑΛΛΟΜΕΝΑ Roto ST-22 Friction hinges for projecting windows Roto ST ΚΟΜΠΑΣΟ ΓΙΑ ΠΡΟΒΑΛΛΟΜΕΝΑ Roto ST-2 Friction hinges for projecting windows Roto ST ΣΠΑΝΙΟΛΕΤΑ ΥΑΛΟΠΕΤΑΣΜΑΤΟΣ Νο 130 Espagnolette handle locking kit No ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES

87 ΕΛΑΣΤΙΚΑ ΑΠΟ EPDM -EPDM GASKETS ΚΩΔΙΚΟΣ CODE ΠΕΡΙΓΡΑΦΗ DESCRIPTION ΣΧΗΜΑ FIGURE 5800 ΛΑΣΤΙΧΟΤΡΑΒΕΡΣΑΣ 3mm -Νο 135 3mm -Transom gasket No ΛΑΣΤΙΧΟΤΡΑΒΕΡΣΑΣ 5mm -Νο 134 5mm -Transom gasket No ΛΑΣΤΙΧΟΤΡΑΒΕΡΣΑΣ ΚΑΙ ΚΟΛΩΝΑΣ 8mm Νο 13 8mm -Transom and mullion gasket No ΛΑΣΤΙΧΟ ΚΟΛΩΝΑΣ 10mm -Νο mm -Mullion gasket No ΛΑΣΤΙΧΟ ΚΟΛΩΝΑΣ 13mm -Νο mm -Mullion gasket No ΛΑΣΤΙΧΟ ΠΛΑΚΑΣ ΠΙΕΣΕΩΣ 3.5mm -Νο mm -Pressure plate gasket No ΛΑΣΤΙΧΟ ΚΟΛΩΝΑΣ 10mm -Νο 132Α 10mm -Mullion gasket No 132A ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 8

88 ΕΛΑΣΤΙΚΑ ΑΠΟ EPDM -EPDM GASKETS ΚΩΔΙΚΟΣ CODE ΠΕΡΙΓΡΑΦΗ DESCRIPTION ΣΧΗΜΑ FIGURE 5800 ΛΑΣΤΙΧΟΤΡΑΒΕΡΣΑΣ 5mm -Νο 134A 5mm -Transom gasket No 134A 5800 ΚΕΝΤΡΙΚΟΛΑΣΤΙΧΟ ΠΡΟΒΑΛΛΟΜΕΝΟΥ No 130 (EPDM) Central gasket for projecting window No 130 (EPDM) 5800 ΛΑΣΤΙΧΟ ΕΠΙΚΑΛΥΨΗΣ ΚΑΣΑΣ ΠΡΟΒΑΛΛΟΜΕΝΟΥ Νο 131 Cover gasket for projecting window frame No ΛΑΣΤΙΧΟ ΕΠΙΚΑΛΥΨΗΣ ΦΥΛΛΟΥ ΠΡΟΒΑΛΛΟΜΕΝΟΥ Νο 139 Cover gasket for projecting window sash No ΛΑΣΤΙΧΟ ΣΤΕΓΑΝΩΣΗΣ ΚΑΣΑΣ ΦΥΛΛΟΥ Νο 70 Projecting window sealing gasket No ΛΑΣΤΙΧΟ ΣΤΗΡΙΞΗΣ ΤΖΑΜΙΟΥ Νο 43 (EPDM) Glazing gasket Νο 43 (EPDM) 5417 ΛΑΣΤΙΧΟ ΣΙΛΙΚΟΝΗΣ Silicone gasket 87 ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES

89 ΔΙAΦΟΡΑ ΕΞΑΡΤHΜΑΤΑ -MISCELLANEOUS ACCESSORIES ΚΩΔΙΚΟΣ CODE ΠΕΡΙΓΡΑΦΗ DESCRIPTION ΣΧΗΜΑ FIGURE 5042 ΤΑΚΑΚΙ ΣΤΕΓΑΝΩΣΗΣ Νο 130 Junction sealing wedge Νο 130 (ΠΕΡΙΟΧΗΣ ΧΑΝΤΡΩΜΑΤΟΣ) (Cropping area) 9000 ΠΛΑΣΤΙΚΗ ΠΡΟΣΘΗΚΗ ΓΙΑΤΕΛΕΙΩΜΑΚΟΛΩΝΑΣ ΔΙΑΣΤΑΣΕΩΝ 20x24mm PVC mullion finishing tube 20x24mm ( ΒΕΡΓA ΜΗΚΟΥΣ 3m) (Bar length: 3m) ΒΙΔΑ M x32mm ΑΝΟΞΕΙΔΩΤΗΑ2 Pressure plate screw Stainless steela2 M x32mm ΒΙΔΑ M x38mm ΑΝΟΞΕΙΔΩΤΗΑ2 Pressure plate screw Stainless steela2 M x38mm ΒΙΔΑΣΥΝΔΕΣΜOY ΤΡΑΒΕΡΣΑΣ ΚΟΛΩΝΑΣ 5,5 x19mm ΑΝΟΞΕΙΔΩΤΗΑ2 Transom to mullion connector screw Stainless steela2 5,5 x19mm ΒΙΔΑΤΡΑΒΕΡΣΑΣ 4,2 x19mm ΑΝΟΞΕΙΔΩΤΗΑ2 Transom screw Stainless steela2 4,2 x19mm ΒΟΥΤΥΛΙΚΗ ΜΕΜΒΡΑΝΗ ΠΑΧΟΥΣ 1mm KAI ΠΛΑΤΟΥΣ 40 ή 50mm Butyl membrane with thickness of 1mm and width of 40 or 50mm (ΠΡΟΤΕΙΝΕΤΑΙ ΣΕ ΚΑΤΑΣΚΕΥΕΣ ΑΙΘΡΙΩΝ ΗΚΕΚΛΙΜΕΝΗΣ ΣΤΕΓΗΣ) (NECESSARY FORATRIUM OR SLOPED ROOFAPPLICATIONS) ΣΤΕΓΑΝΩΤΚΗ ΣΙΛΙΚΟΝΗ Weatherproofing silicone (ΠΡΟΤΕΙΝΕΤΑΙ DOW CORNING 791) (Dow Corning 791 recommendend) ΕΞΑΡΤΗΜΑΤΑ / ACCESSORIES 88

90 ΚΑΤΕΡΓΑΣΙΕΣ ΠΡΟΒΑΛΛΟΜΕΝΟΥ - PROCESSING FOR PROJECTING WINDOW ΠΡΕΣΑΚΙ ΣΥΡΟΜΕΝΩΝ ΣΕΙΡΩΝ PRESS MACHINE FOR SLIDING SYSTEMS ΠΡΕΣΑΚΙ ΝΕΡΟΧΥΤΩΝ PRESS MACHINE FOR DRAINING HOLES 2 ΛΕΙΤΟΥΡΓΙΕΣ -FUNCTIONS 3 ΠΡΕΣΑΚΙ ΥΑΛΟΠΕΤΑΣΜΑΤΟΣ 102 PRESS MACHINE FOR 102 CURTAIN WALL SYSTEM 1. Τρύπημα κάσαςγιαγωνίασυνδέσεως 7018 B Frame profile piercing for joint corner 7018 B 2. Τρύπημα φύλλου για γωνία συνδέσεως φύλλου Νο130 Projectingsashprofilepiercingforjoint corner Νο Τρύπημα νεροχύτη σε φύλλο προβαλλόμενου Piercing draining hole on projecting sash profile. 89 ΠΡΕΣΑΚΙΑ / PRESS MACHINES

91 ΕΙΣΑΓΩΓΙΚΑ - INTRODUCTORY ΕΙΣΑΓΩΓΗ - ΕΥΡΩΠAΪΚΟΠΡΟΤΥΠΟ ΕΝ Για τις περιπτώσεις κατασκευών υαλοπετασμάτων αλουμινίου για τις οποίες δενέχεισυμφωνηθείκάποιοσυγκεκριμένοόριοεπιτρεπόμενουβέλουςκάμψης μεταξύ μελετητήκαιπελάτη, οευρωκώδικας 9 θέτεικάποιαανώταταόρια ανεκτήςελαστικήςπαραμόρφωσης. Βασισμένο στον Ευρωκώδικα 9, τοευρωπαϊκό πρότυποεν γιατα υαλοπετάσματα, κάνει ειδική αναφορά στα στα όρια λειτουργικότητας των κατασκευών γιατην αντίστασηστηνανεμοπίεση. Για κολώνες και τραβέρσες υαλοπετασμάτων, θέτει τα εξής ανώτατα όρια για τηνεπιτρεπόμενηελαστικήτουςπαραμόρφωση: L/200 ή 15mm, όποιο από τα δύο είναιμικρότερο, όπου L είναι τομήκος μεταξύτωνστηρίξεων. Ταόρια αυτάέχουντεθεί, προκειμένου να αποφευχθούν προβλήματα λειτουργικότητας ( π.χ. στεγανότητας), καθώς και αντοχής των υαλοπινάκων. INTRODUCTION -EUROPEAN STANDARD EN Intheabsenceofaspecialagreementbetweendesignerandclient,Eurocode9setsspecificlimitsintermsofdeformation, which must not be exceeded. Based on Eurocode 9(ENV , Design of aluminium structures), the European StandardEN13830makesspecialreference ontheserviceabilitylimitsofaluminiumstructuresconcerningresistanceto windload. Specifically for curtain wall mullions and transoms, the following limits for the elastic deflection have been set: L/200 or 15mm, whichever is less, where Lis the length between supports. Theselimitshavebeensetforseviceabilityreasons,butalsoinordertopreventthatthedurabilityoftheglassproductsand theirperformanceswillbeaffectednegatively. Σημείωση: Στις επόμενες σελίδες θα βρείτε χρήσιμες πληροφορίες για τα γεωμετρικά χαρακτηριστικά των προφίλ της σειράς Albio130, καθώς και οδηγίες για την επιλογή του κατάλληλου προφίλ κολώνας. Γιαμεγάλεςκαισύνθετεςκατασκευέςυαλοπετάσματοςαπαιτείταιολοκληρωμένηστατικήμελέτηκαιέλεγχοςαντοχήςτων προφίλσεόλουςτουςσυνδυασμούςκαταπονήσεων.(ίδιοβάρος, ανεμοπίεση, αλλάκαισεισμικόφορτίο). Note:In the nextfew pagesyou can find useful information on the geometriccharacteristicsofthealbio 130 profiles,as well as instructions on the selection of the appropriate mullion profile. For big and complex curtain-wall projects, a complete static analysis is necessary in order for the profiles endurance to be examined under all possible combinationsofdistress.(structureload,windloadandseismicload). ΣΤΑΤΙΚΑ /STATICS 90

92 ΠΙΝΑΚΑΣ ΡΟΠΩΝ ΠΡΟΦΙΛ - MOMENT OF INERTIATABLE ΡΟΠΕΣ ΑΔΡΑΝΕΙΑΣ -MOMENTS OF INERTIA Προφίλ κολώνας Mullion profile ,4 21,9 12,0 8, ,3 27, 18, 11, ,2 34,8 32,0 13, ,5 4,8 52,5 18,7 X ,5 57,5 9,5 23, ,7, 87,9 2,5 Y Προφίλ τραβέρσας Transom profile ,5 14,1,4 5, ,8 19,4 12,2 7,8 X ,5 24,7 18,0 9, ,8 25,4 25,4 12, ,3 42,9 42,2 17, ,3 52, 5,7 21,0 Y Προφίλ ενίσχυσης Support profile ,3 8,,4 3,8 X ,7 10,9 10,7 4, ,2 13,1 15,9 5,7 Y ,2 18,2 30,5 8,3 91 ΣΤΑΤΙΚΑ /STATICS

93 ΣΥΝΘΗΚΕΣ ΚΑΙ ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ - CONDITIONSAND CALCULATION FORMULA ΕΠΙΛΟΓΗ ΤΟΥ ΚΑΤΑΛΛΗΛΟΥ ΠΡΟΦΙΛ ΣΚΟΛΩΝΑΣ SELECTION OF THE APPROPRIATE MULLION PROFILE Αα) Σύμφωνα με DIN :1975 Πριναπόοποιοδήποτεβήμαγιατηνεπιλογήτουπροφίλτηςκολώνας, θαπρέπειομελετητήςναεπιλέξειτησωστήκατηγορία για το φορτίο ανεμοπίεσης που θα χρησιμοποιηθεί στους υπολογισμούς. Στον πίνακα που ακολουθεί προτείνονται τιμές υπολογισμούγιατηνανεμοπίεση, ανάλογαμετούψοςτηςκατασκευήςκαιτοανείναιεκτεθειμένηστονάνεμο. Οσυντελεστής προσαύξησης C λειτουργεί ωςσυντελεστήςασφαλεία. Aa)AccordingtoDIN :1975 Thefirststepoftheselectionofthepropermullionprofilemustbetheselectionoftheappropriatewindloadvalue,used forthe calculation.thetablethatfollows,windloadvalues(dependingontheconstructionheightandtheexposureof thestructurein windpressure)arerecommended.parameter C isanadditionalsafetyfactor. Structure Height Wind pressure w Wind load qw Wind load qw Cc=1,2 Cc =1, 0-8m 0,50 KN/m 2 0,0 KN/m 2 0,80 KN/m m 0,80 KN/m 2 0,9 KN/m 2 1,28 KN/m m 1,10 KN/m 2 1,32 KN/m 2 1,7 KN/m 2 Ac=1,2 for non wind-exposed buildings Ac=1, for wind-exposed buildings β) Σύμφωνα μεευροκώδικα 1 ΜιαδομικήκατασκευήθαπρέπεινακαλύπτειτιςνέεςαπαιτήσειςτηςΕυρωπαϊκήςΈνωσηςγιαασφάλεια, λειτουργικότητακαι ανθεκτικότητα (ΕΝ1990). Ηεπιλογήτωνκατάλληλων υλικών (προφίλ στοαλουμίνιο)καιάρα ηαντοχήαυτών στα φορτία που αναπτύσονταιαπότοίδιονβάροςτηςκατασκευής, τηνανεμοπίεση, τοφορτίοχιονιού, κ.α.,περιγράφονταιαπόμεθοδολογία υπολογισμών σύμφωναμετον Ευρωκώδιακα 1(ΕΝ1991). Εξειδικευμένοι μελετητές μηχανικοί φέρουν την ευθύνη της εφαρμογής των νέων Ευρωπαϊκών κανονισμών για την μελέτη δομικώνκατασκευών. b)accordingtoeurocode1 Acivil engineering structure mustsatisfy thenew European Unionrequirements forsafety,serviceability and durability(en 1990). The selection of the right materials (right mullion &trnasom profiles), thus material resistance to loads which are developed by structure s self weight, wind load, snow load, etc, are described by acalculation methodology according to Eurocode1(En1991). SpecializedengineerstaketheresponsibilitytoapplythenewEuropeancodestocivilstructures. ΣΤΑΤΙΚΑ /STATICS 92

94 ΣΥΝΘΗΚΕΣ ΚΑΙ ΤΥΠΟΣ ΥΠΟΛΟΓΙΣΜΟΥ - CONDITIONSAND CALCULATION FORMULA Ββ) 2 σημεία στήριξης - Ηεπιλογή του κατάλληλου προφίλ κολώνας βασίζεται στη συνθήκη για το μέγιστο βέλος κάμψης αμφιέρειστης δοκού μετραπεζοειδές κατανεμημένοφορτίο, δηλαδή: f Η/200 15mm. Οπίνακας 3 σελίδας 87, προκύπτει απότησυνθήκηαυτή, σεσυνδυασμόμετον τύπουπολογισμούτηςροπήςαδράνειαςπουακολουθεί. Bb) Singlespanbeam -Theselectionofthepropermullionprofileisbased on the condition for the maximum acceptable deflection of abeam supported at two points f<h/200 <15mm. Table 3page 87, is extracted from this condition, in combinationwiththe followingformulaforthenecessarymomentofinertia: L 1 L 2 I 4 2 q W a H a a E fmax H H 4 min = 1 4 I min = Ροπή αδράνειας Moment of Inertia q W = Φορτίο ανεμοπίεσης Wind load a = Πλάτος L/2 Width L/2 H = Ύψος κολώνας Mullion height E = Μέτρο ελαστικότητας Elasticity module Aa Ab f max = Μέγιστο βέλος κάμψης Maximum deflection γ) 3 σημείαστήριξης -Στηνπερίπτωση αυτή, τοπροφίλ κολώνας ''δένεται'' σε δύοσημεία (πάνω καικάτω) καθώς καισε ένα ενδιάμεσο. Θεωρούμετηνκατανομήτηςφόρτισηςπαραλληλόγραμμηκαιισχύειοπαρακάτωτύπος: c) Doublespanbeam -Inthiscasethemullionprofileisconnectedtothebuildingontopandbottomedgesaswellasonan intermediatepoint.considerthedistributionloadparallelogramicandthefollowingformula stands: J W a H 185 E f 4 5 min = 10 max I min W a H E F max = Ροπή αδράνειας = Φορτίο ανεμοπίεσης = Πλάτος L/2 = Ύψος κολώνας = Μέτρο ελαστικότητας = Μέγιστο βέλος κάμψης Moment of Inertia Wind load Width L/2 Mullion height Elasticity module Maximum deflection Σε περίπτωση αντιμετώπισης δυσκολιών για την επιλογή των κατάλληλων προφίλ προτείνεται να επικοινωνήσετεμετοτμήμαέρευνας & ΤεχνικήςΥποστήριξηςτηςΕΞΑΛΚΟΑ.Ε. στοτηλέφωνο InthecaseoffacingdifficultiestomakecalculationspleasecontactEXALCOS.A.Research&TechnicalsupportDepartment onthephonenumber ΣΤΑΤΙΚΑ /STATICS

95 ΠΙΝΑΚΑΣ ΥΠΟΛΟΓΙΣΜΟΥ ΡΟΠΗΣ - MOMENT OF INERTIA CALCULATION TABLE Παρατηρήσεις Οπαρακάτωπίνακαςμαςδίνειτη ροπήαδράνειαςπουαπαιτείταιγιαμιαμόνο πλευράφόρτισηςκαι αναφέρεται σεφορτίο 2 2 ανεμοπίεσηςq =1KN/m δηλαδήπερίπου 100Kp/m.Γιαδιαφορετικό φορτίουπολογισμού, πολλαπλασιάζεται ηεξαγόμενη W 2 απότονπίνακαροπή, μετηντιμήτουφορτίου. Π.χ. Γιαανεμοπίεση0,KN/m, πολλάπλασιάζεταικάθεκελί τουπίνακαμε 0,. Οπαρακάτωπίνακαςισχύειγιατηνπερίπτωσητωνδύοσημείωνστήριξηςτηςκολώνας. Notes ThefollowingTable presentstherequiredmomentofinertiaofamullion,referringtoawindloadvalueof1kn/m2,appliedon onesideofthestructure.foranyotherwindloadvalue,eachcellofthetablemustbemultipliedbythisvalue.e.g.fora0, KN/m2 wind load value, each cell of the table must be multiplied by a0, factor. The below table stands for the case of 2 Qq=1KN/m W L or L (m) ΣΤΑΤΙΚΑ /STATICS 94

96 ΠΑΡΑΔΕΙΓΜΑ -EXAMPLE ΠΑΡΑΔΕΙΓΜΑ ΥΠΟΛΟΓΙΣΜΟΥ -2ΣΗΜΕΙΑ ΣΤΗΡΙΞΗΣ (DIN :1975) Κτίριο: 0-8m Συντελεστήςπροσαύξησηςανεμοπίεσης: 1.2 Υψοςμεταξύστηρίξεων: 3.40m ΠλάτοςφόρτισηςΑΡΙΣΤΕΡΑ: 1.20m ΠλάτοςφόρτισηςΔΕΞΙΑ: 1.0m Για κτίριο 0-8 m με συντελεστή προσαύξηση 1.2, λαμβάνουμε τιμή υπολογισμών 0.0 KN/m ΧρησιμοποιούμετονΠίνακα τηςπροηγούμενηςσελίδαςδύοφορές, μιαγιακάθεπλευρά, πολλαπλασιάζονταςκάθεφοράτην τιμήτουπίνακαμε 0.0. Προσθέτουμετιςδύο αυτές τιμές της ροπήςαδράνειας. Τέλοςεπιλέγουμετοκατάλληλοπροφίλ κολώναςαπότονπίνακατωνροπώναδράνειαςτωνπροφίλκολώνας,φροντίζονταςηροπήαδράνειαςι τουπροφίλναείναι μεγαλύτερηαπότοαθροισματωνδύοροπώνi και I. 1 2 Αρα: 4 4 Για Η=3.40m και L=1.20, 1 βρίσκουμεροπή 94.54cm. Άρα Ι1=0.0*94.54=5.72 cm. 4 4 Για Η=3.40m και L=1.0, βρίσκουμεροπή cm. Άρα =0.0*121.09=72.5cm. 1 Ι2 2 για την ανεμοπίεση. 4 ΑπόΠίνακαροπών αδράνειαςτωνπροφίλκολώνας, επιλέγουμετηνκολώνα μεροπήαδράνειας Ι =232.20cm, X Χ CALCULATION EXAMPLE -SINGLE SPAN BEAM (DIN :1975) Buildingheight: 0-8m Safetyfactor: 1.2 Lengthbetweensupports: 3.40m LEFTside: 1.20m RIGHTside: 1.0m 2 Fora0-8mbuilding,with asafetyfactorof1.2,the designvalueofwind load is 0.0KN/m.Using the Table from previous page, wegettwovaluesofthemomentofinertia,oneforeachsideofthemullion.thesevaluesmustbemultipliedby0.0. Wethenaddthesevalues.Finally,weselectfromtheTable thatshowsmullionprofilemomentofinertiavalue theappropriate mullionprofile,keepinginmindthatthemomentofinertiaι ofthismullionmustbegreaterthanthesum( I + I ). Thus, 4 4 For Η=3.40m and L=1.20,themomentofinertiais94.54cm. Ι =0.0*94.54=5.72 cm For Η=3.40m and L=1.0,themomentofinertiais121.09cm. Ι =0.0*121.09=72.5cm. 1 X Frommullionprofilemomentofinertiavaluetable weselecttheprofile ,whichhasamomentofinertia Ι = Χ 95 ΣΤΑΤΙΚΑ /STATICS
