Επαναληπτική Έρευνα Αγοράς με αριθμό 66/2018

Transcript

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ ΔΙΟΙΚΗΣΗ 4 ης ΥΓΕΙΟΝΟΜΙΚΗΣ ΠΕΡΙΦΕΡΕΙΑΣ ΜΑΚΕΔΟΝΙΑΣ ΚΑΙ ΘΡΑΚΗΣ ΔΙΕΥΘΥΝΣΗ ΟΙΚΟΝΟΜΙΚΗΣ ΟΡΓΑΝΩΣΗΣ ΚΑΙ ΥΠΟΣΤΗΡΙΞΗΣ ΤΜΗΜΑ ΠΡΟΜΗΘΕΙΩΝ Tαχ. Δ/νση T.Κ. - Πόλη Πληροφορίες Τηλέφωνο Fax Αριστοτέλους Θεσσαλονίκη Κ.Τσαλακόπουλος promithies@4ype.gr ΑΝΑΡΤΗΤΕΟ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΔΑ - ΑΔΑΜ Θεσσαλονίκη, Αρ. Πρωτ Προς Κάθε ενδιαφερόμενο οικονομικό φορέα Επαναληπτική Έρευνα Αγοράς με αριθμό 66/2018 Για την εκτέλεση εργασιών στον πρώτο (1 ο ) όροφο του κτιρίου ΕΦΚΑ Σερρών, για τη λειτουργία της Τ.ΟΜ.Υ. ΣΕΡΡΩΝ, αρμοδιότητας της 4 ης Υ.Πε. Μακεδονίας και Θράκης, προϋπολογισθείσας δαπάνης (24.552,00 ) και με κριτήριο αξιολόγησης την πλέον συμφέρουσα από οικονομική άποψη προσφορά αποκλειστικά βάσει τιμής. ΑΝΤΙΚΕΙΜΕΝΟ ΤΟΥ ΔΙΑΓΩΝΙΣΜΟΥ ΣΥΝΟΠΤΙΚΑ ΣΤΟΙΧΕΙΑ ΣΥΝΤΟΜΗ ΠΕΡΙΓΡΑΦΗ ΖΗΤΟΥΜΕΝΩΝ ΕΙΔΩΝ- ΥΠΗΡΕΣΙΩΝ ΠΛΗΡΟΦΟΡΙΕΣ ΤΗΛΕΦΩΝΟ ΑΠΟΦΑΣΕΙΣ ΔΙΟΙΚΗΤΗ Εργασίες ανακατασκευών, εκσυγχρονισμού, βελτίωσης και ανακαίνισης του πρώτου (1 ου ) ορόφου του κτιρίου ΕΦΚΑ, επί της οδού Πρ. Χριστοφόρου 25 στις Σέρρες, για τη λειτουργία τμήματος του πρώτου (1 ου ) ορόφου ως 1 η Τ.ΟΜ.Υ. Σερρών, αρμοδιότητας της 4 ης Δ.Υ.ΠΕ. Μακεδονίας και Θράκης, σύμφωνα με την, ως Παράρτημα 1, συνημμένη «Τεχνική Έκθεση» με τις κατόψεις. Τσαλακόπουλος Κωνσταντίνος Τηλ Η με αριθμό πρωτ / , (ΑΔΑ 6ΗΩΧΟΡ1Ο-Ω16) Απόφαση Διοικητή 4 ης Δ.Υ.Πε. σχετικά με την έγκριση διενέργειας επαναληπτικής έρευνας αγοράς για εργασίες ανακατασκευών, εκσυγχρονισμού, βελτίωσης και ανακαίνισης του πρώτου (1 ου ) ορόφου του κτιρίου ΕΦΚΑ, επί της οδού Πρ. Χριστοφόρου 25 στις Σέρρες, για τη λειτουργία τμήματος του πρώτου (1 ου ) ορόφου ως 1 η Τ.ΟΜ.Υ. Σερρών, αρμοδιότητας της 4 ης Δ.Υ.ΠΕ. Μακεδονίας και Θράκης. Η με αριθμό 1599 Απόφαση δέσμευσης πίστωσης, με αριθμό πρωτ / (ΑΔΑ ΨΨ66ΟΡ1Ο-ΡΜΥ), KΑΕ για το έτος 2018, έρευνας αγοράς για εργασίες εκσυγχρονισμού, βελτίωσης και ανακαίνισης του πρώτου (1 ου ) ορόφου του κτιρίου ΕΦΚΑ, για τη λειτουργία τμήματος του πρώτου (1 ου ) ορόφου ως 1 η Τ.ΟΜ.Υ. Σερρών. Σελίδα 1 από 11

2 ΤΡΟΠΟΣ ΑΠΟΣΤΟΛΗΣ ΠΡΟΣΦΟΡΩΝ ΤΡΟΠΟΣ ΣΥΝΤΑΞΗΣ ΤΗΣ ΠΡΟΣΦΟΡΑΣ Σε κλειστό φάκελο με τα στοιχεία της εταιρείας και την ένδειξη «ΠΡΟΣΦΟΡΑ για την 66/2018 Έρευνα Αγοράς» στο Γραφείο Πρωτοκόλλου της 4 ης Δ.Υ.Πε. ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ (Αριστοτέλους 16, ΤΚ , Θεσσαλονίκη). Εφόσον η προσφορά αποσταλεί στην Υπηρεσία Διενέργειας με οποιονδήποτε τρόπο, θα πρέπει να φέρει την ένδειξη «Να μην ανοιχθεί από την ταχυδρομική υπηρεσία ή τη γραμματεία». Η προσφορά θα πρέπει (α) Να υποβληθεί σε κλειστό φάκελο με τα στοιχεία της εταιρείας και την ένδειξη «ΠΡΟΣΦΟΡΑ για την 66/2018 Έρευνα Αγοράς» και να παραδοθεί στο Γραφείο Πρωτοκόλλου της 4 ης Δ.Υ.Πε. ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ. (β) Να φέρει απαραιτήτως ΣΦΡΑΓΙΔΑ ΤΗΣ ΕΤΑΙΡΕΙΑΣ και ΥΠΟΓΡΑΦΗ του νόμιμου εκπροσώπου. (γ) Η προσφορά να συνάδει με τις τεχνικές περιγραφές, προδιαγραφές και απαιτήσεις όπως καθορίζονται από τη συνημμένη «Τεχνική Έκθεση» με τις κατόψεις του Παραρτήματος 1, που αποτελεί αναπόσπαστο τμήμα της παρούσας. Η διαδικασία κατάθεσης προσφορών ξεκινά μετά την ανάρτηση του παρόντος. Υποβολή προσφορών έως ώρα 1400 στο Γραφείο Πρωτοκόλλου της 4 ης Δ.Υ.ΠΕ. ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ Η προθεσμία υποβολής των προσφορών τηρείται απαρέγκλιτα. ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ Είκοσι τέσσερις χιλιάδες πεντακόσια πενήντα δύο ευρώ (24.552,00 ) συμπεριλαμβανομένου ΦΠΑ 24%. ΚΩΔΙΚΟΣ CPV Εργασίες γενικής επισκευής και ανακαίνισης ΚΡΙΤΗΡΙΟ ΚΑΤΑΚΥΡΩΣΗΣ ΔΗΜΟΣΙΕΥΣΗ Κριτήριο αξιολόγησης η πλέον συμφέρουσα από οικονομική άποψη προσφορά αποκλειστικά βάσει τιμής. Η παρούσα πρόσκληση θα είναι ανηρτημένη Στην ιστοσελίδα του Υπουργείου Διοικητικής Μεταρρύθμισης και Ηλεκτρονικής Διακυβέρνησης Πρόγραμμα ΔΙΑΥΓΕΙΑ Στο Κεντρικό Μητρώο Δημοσίων Συμβάσεων (ΚΗΜΔΗΣ) Στην ιστοσελίδα της 4 ης Δ.Υ.ΠΕ. Μακεδονίας και Θράκης ( από την μέχρι την O ΔΙΟΙΚΗTHΣ της 4 ης Υγειονομικής Περιφέρειας Μακεδονίας και Θράκης ΕΥΣΤΡΑΤΙΟΣ Α. ΠΛΩΜΑΡΙΤΗΣ Σελίδα 2 από 11

3 Παράρτημα 1 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Θέμα Εργασίες στο ΕΦΚΑ ΣΕΡΡΩΝ για τη λειτουργία τμήματος του κτιρίου στον 1 ο όροφο, ως 1 η ΤΟ.Μ.Υ ΣΕΡΡΩΝ. Αντικείμενο Η παρούσα τεχνική περιγραφή αφορά τις εργασίες ανακατασκευών, εκσυγχρονισμού, βελτίωσης και ανακαίνισης του πρώτου ορόφου κτιρίου ΕΦΚΑ, επί της οδού Πρ. Χριστοφόρου 25 Σέρρες Σύντομη περιγραφή του κτιρίου Το κτίριο του ΕΦΚΑ αποτελείται από υπόγειο, ισόγειο, πρώτο και δεύτερο όροφο. Οι εργασίες που περιγράφει η παρούσα μελέτη, αφορούν τον πρώτο όροφο του κτιρίου. Συνοπτική περιγραφή επεμβάσεων Με βάση τα στοιχεία που προέκυψαν μετά από αυτοψία στο κτίριο θα γίνουν οι ακόλουθες εργασίες 1. ΕΠΕΜΒΑΣΗ ΣΤΑ WC KAI ΚΑΤΑΣΚΕΥΗ WC AMEA Θα γίνει πλήρης ανακατασκευή των WC κοινού προσωπικού, με αλλαγή του σχεδιασμού τους, ώστε να κατασκευασθεί επιπλέον χώρος WC ΑΜΕΑ. 2. ΒΑΦΕΣ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΟΥ ΚΤΙΡΙΟΥ Θα γίνει η βαφή του εσωτερικού του κτιρίου και συγκεκριμένα στην πτέρυγα ενδιαφέροντος με πλαστικό οικολογικό χρώμα, ύστερα από τις απαιτούμενες εργασίες καθαιρέσεις - αποξηλώσεις παντός τύπου. 3. ΣΥΝΤΗΡΗΣΗ ΟΛΩΝ ΤΩΝ ΞΥΛΙΝΩΝ ΕΣΩΤΕΡΙΚΩΝ ΚΑΙ ΕΞΩΤΕΡΙΚΩΝ ΚΟΥΦΩΜΑΤΩΝ (ΠΑΡΑΘΥΡΑ ΚΑΙ ΘΥΡΕΣ) Θα γίνει η συντήρηση όλων των εσωτερικών και εξωτερικών ξύλινων κουφωμάτων και παντζουριών. Αρχικά θα ξυθούν, θα τριφτούν και θα στοκαριστούν επιμελώς και στο τέλος θα βαφτούν με λαδομπογιά 2 ή περισσότερα χέρια μέχρι επιτεύξεως καλού αποτελέσματος. Μετά το πέρας των εργασιών θα καθαριστούν οι επιφάνειες, θα συσσωρευτούν τα άχρηστα υλικά προς φόρτωση και θα απομακρυνθούν σε χώρο που επιτρέπεται από τις Αρχές Αναλυτική περιγραφή επεμβάσεων Στο τμήμα αυτό περιγράφονται αναλυτικά οι οικοδομικές εργασίες που προβλέπονται στο κτίριο που θα εκσυγχρονιστεί και θα ανακαινιστεί και καθορίζεται το είδος των υλικών και ο τρόπος κατασκευής σύμφωνα με τις καθορισμένες απαιτήσεις, τις προδιαγραφές ΕΤΕΠ εφόσον υπάρχουν ή την πλήρη περιγραφή των τεχνικών προδιαγραφών της παρούσης τεχνικής έκθεσης και σύμφωνα με τους κανόνες της τέχνης και της τεχνικής. Η τεχνική περιγραφή επεξηγεί και συμπληρώνει τα σχέδια της Αρχιτεκτονικής Μελέτης του ανωτέρω κτιρίου. Σελίδα 3 από 11

4 ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ Στην τιμή περιλαμβάνονται η μεταφορά των προϊόντων καθαίρεσης εκτός της πόλης σε χώρο που επιτρέπεται από τις αρχές. Επίσης στην τιμή περιλαμβάνεται και ο καθαρισμός του χώρου και η παράδοση αυτού έτοιμου για λειτουργία. Επίσης Στην τιμή περιλαμβάνονται η αγορά και τοποθέτηση των κεραμικών πλακιδίων (τοίχου και δαπέδου), τα είδη υγιεινής (λεκάνες, νιπτήρες κλπ.), τα φωτιστικά σώματα όλα τα απαραίτητα εξαρτήματα σχηματισμού των σωληνώσεων, βανών, ταυ, μουφών, καμπυλών, ρακόρ, μαστών καθώς και εξαρτήματα συνδέσεων, συγκολλήσεων και στερεώσεως όλων των ειδών υγιεινής, αξεσουάρ μπάνιου (χαρτοστατών, άγκιστρων, εταζέρων, καθρεπτών και τα είδη υγιεινής και γενικά ότι υλικά και μικροϋλικά χρειάζονται για πλήρη και σωστή λειτουργία και όλα τα υπόλοιπα υλικά και μικροϋλικά (τούβλα, τσιμέντα, κόλλες, στόκος, χρώματα, σωλήνες, σιφώνια, βάνες, πόρτες, κλειδαριές, χερούλια, καλωδιώσεις, διακόπτες, ρευματοδότες και ότι άλλο χρειαστεί σε συνεργασία με την Τεχνική Υπηρεσία της 4 ης Υ.Πε για την πλήρη και σωστή εγκατάσταση σύμφωνα με τους κανόνες που διέπουν τα τεχνικά έργα. Όλα τα υλικά θα είναι Α! διαλογής και αρίστης ποιότητας. Όλες οι εργασίες απεικονίζονται στα σχετικά σχέδια του έργου. Η τιμολόγηση των εργασιών γίνεται με τιμή κατ αποκοπή ανά κατηγορά εργασιών και περιλαμβάνει και όλες τις εργασίες, υλικά και μικροϋλικά που τυχόν δεν αναφέρονται αλλά κρίνονται απαραίτητες για την ολοκληρωμένη κατασκευή και λειτουργία κάθε εργασίας, τουλάχιστον σε σχέση με τους υπό διαμόρφωση χώρους που περιλαμβάνονται στο έργο και την προβλεπόμενη λειτουργία τους. ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΚΑΘΑΙΡΕΣΕΙΣ Οι καθαιρέσεις θα γίνουν σύμφωνα με τα σχέδια καθαιρέσεων, όπως περιγράφονται παρακάτω Καθαίρεση δαπέδων στους χώρους των W.C. από πλάκες παντός τύπου (τσιμέντου, μαρμάρου, τύπου Μάλτας, Πορσελάνης, Μωσαϊκού, κεραμουργικών, πλαστικών κλπ), και οιουδήποτε πάχους χωρίς προσοχή μαζί με το κονίαμα στρώσεως αυτών μέχρι να βρούμε την πλάκα από οπλισμένο σκυρόδεμα. Στην τιμή περιλαμβάνεται και η εξομάλυνση του δαπέδου με τσιμεντοκονία. Καθαίρεση πλακιδίων τοίχων στους χώρους των W.C. παντός τύπου (Πορσελάνης, κεραμουργικών κλπ), χωρίς προσοχή μετά του κονιάματος στρώσεως αυτών σε οποιοδήποτε ύψος μετά των απαιτουμένων ικριωμάτων μέχρι να βρούμε την πλινθοδομή. Στην τιμή περιλαμβάνεται και το σοβάτισμα των τοίχων σε τρεις στρώσεις σύμφωνα με τους κανονισμούς. Καθαίρεση κάθε είδους αλουμινοκατασκευής, ξύλινης κατασκευής ή σιδηροκατασκευής, στους χώρους των W.C. θυρών, κάσσες θυρών, παραθύρων φεγγιτών κλπ δηλαδή αφαίρεση στο ακέραιο ή κατά τμήματα του σκελετού και του υλικού πλήρωσης (υαλοπινάκων, πανό κλπ), καθώς και η αποκατάσταση των ζημιών που θα προκληθούν κατά την καθαίρεση (σοβάδες κλπ) Καθαίρεση τοιχοποιίας ενδιάμεσης των W.C. για να μεγαλώσει κατά 20cm το W.C. 3 Καθαίρεση τοιχοποιίας ενδιάμεσης του W.C2. για δημιουργία W.C. AMEA. Διάνοιξη πόρτας σε τοιχοποιία (μεγάλωμα ανοίγματος υπάρχουσας), για δημιουργία κατάλληλου ανοίγματος που θα τοποθετηθεί η πόρτα του W.C. AMEA. Στην τιμή περιλαμβάνονται και η κατάλληλη προεργασία, πρέκι κλπ, καθώς και η αποκατάσταση των ζημιών που θα προκληθούν κατά την καθαίρεση (σοβάδες), κ.λ.π. Σελίδα 4 από 11

5 2. ΚΑΤΑΣΚΕΥΕΣ ΕΠΕΝΔΥΣΕΙΣ - ΣΥΝΤΗΡΗΣΕΙΣ Οπτοπλινθοδομή (δύο λαμπάδες) για να μεγαλώσει κατά 20cm το W.C. 3, όπως φαίνεται στο σχέδιο. Στην τιμή περιλαμβάνεται και το διάζωμα (σενάζ) με σκυρόδεμα κατηγορίας C16/20 και ελαφρό οπλισμό S500s. Επενδύσεις τοίχων με πλακίδια πορσελάνης Οι τοίχοι των W.C. θα επενδυθούν με πλακίδια πορσελάνης GROUP 4, διαστάσεων 20x20 cm, καθώς και στους 4 νιπτήρες των θαλάμων. Στα W.C. σε όλους τους τοίχους θα τοποθετηθούν από το δάπεδο μέχρι το ύψος 2,20m περίπου, μετά από απόξηση των χρωμάτων και των επιχρισμάτων, σε υπόστρωμα από τσιμεντοκονίαμα των 450 kg τσιμέντου με προσθήκη πλαστικοποιητικού (π.χ. ΙΖΟΜΑΤ) με αρμούς από 1 έως 3 mm ανάλογα με τις οδηγίες της επίβλεψης ή με ισχυρή κόλλα κεραμικών πλακιδίων. Όπου οι τοίχοι στα W.C. είναι λαδομπογιά θα ξυθεί καλά και θα αφαιρεθεί τελείως μαζί με το σοβά. Η πλήρωση των κενών θα γίνει με λεπτόρρευστο τσιμεντοκονίαμα των 600 kg τσιμέντου και αρμολόγημα με ακρυλικό αρμόστοκο. Στην τιμή περιλαμβάνεται η εργασία διάνοιξης οπών επί των πλακιδίων, διέλευσης υδραυλικών σωληνώσεων, τοποθέτηση διακοπτών, ρευματοδοτών κλπ. Επίσης κεραμικά πλακίδια θα τοποθετηθούν και στους 4 νιπτήρες των θαλάμων, που φαίνονται στα σχέδια, από το δάπεδο μέχρι ύψους 1,40 μ. και πλάτους 0,80 μ. Στην τιμή περιλαμβάνεται η προμήθεια των πλακιδίων Α διαλογής και αρίστης ποιότητας, η προμήθεια των υπολοίπων υλικών μικροϋλικών που χρειάζονται, καθώς και η εργασία πλήρους κατασκευής. Όλες οι εργασίες θα γίνουν σύμφωνα με την ΕΤΕΠ «Επενδύσεις με κεραμικά πλακίδια, εσωτερικές και εξωτερικές». Επίστρωση με κεραμικά πλακίδια δαπέδου Στα δάπεδα των W.C. θα γίνει επίστρωση με κεραμικά πλακίδια δαπέδου και με κατάλληλους αρμούς ανάλογα με τις οδηγίες της επίβλεψης. Θα τοποθετηθούν παράλληλα ή διαγώνια προς τις πλευρές του δαπέδου κατόπιν διαβροχής με άφθονο νερό σε υπόστρωμα πάχους τουλάχιστον 3cm από τσιμεντοκονίαμα των 450 kg τσιμέντου, ενισχυμένου με ίνες πολυπροπυλενίου και στεγανωτικού μάζας, σε αναλογίες σύμφωνα με τις προδιαγραφές των υλικών. Θα ακολουθήσει ο καθαρισμός των αρμών από το κονίαμα αυτό και η αρμολόγηση με ισχυρό ακρυλικό αρμόστοκο. Στην τιμή περιλαμβάνεται η προμήθεια των πλακιδίων Α διαλογής και αρίστης ποιότητας, η προμήθεια των υπολοίπων υλικών μικροϋλικών που χρειάζονται, καθώς και η εργασία πλήρους κατασκευής. Όλες οι εργασίες θα γίνουν σύμφωνα με την ΕΤΕΠ «Επενδύσεις με κεραμικά πλακίδια, εσωτερικές και εξωτερικές». Θυρόφυλλα πρεσσαριστά σε ξύλινες κάσσες Κατασκευή επτά (7) νέων ξύλινων θυρών. Τα θυρόφυλλα θα είναι πρεσσαριστά σε ξύλινες κάσσες. Οι πόρτες θα είναι ανοιγόμενες, με ένδειξη στο σχέδιο (ΘΞ1 ΘΞ7), πάχους 4,5 εκ. από σκελετό καρέ και περιμετρικό τελάρο από Σουηδική ξυλεία με αμφίπλευρη επένδυση με κόντρα πλακέ οκουμέ πάχους 4 χιλ. και τελική επικάλυψη φορμάικα ματ χρώματος επιλογής της Επίβλεψης με πηχάκι οξιάς στα σόκορα. Τα θυρόφυλλα θα είναι εφοδιασμένα με τουλάχιστον 3 μεντεσέδες ανά φύλλο, κλειδαριές που θα φέρουν ένδειξη ελεύθερο/κατειλημμένο, καθώς και χειρολαβές επιλογής της Υπηρεσίας. Θα στερεωθούν στους τοίχους από πλινθοδομές με μεταλλικούς συνδέσμους (τζινέτια) και οτιδήποτε χρειαστεί για την καλή και σταθερή στερέωσή τους. Οι κάσες θα υποστούν κατάλληλη επεξεργασία, θα λαδοθούν και θα βαφούν με με λαδομπογιά νερού αφού προηγηθεί τρίψιμο και αστάρωμα. Στην τιμή περιλαμβάνονται και τα χερούλια επιλογής της επίβλεψης, το ειδικό λάστιχο τοποθετημένο περιμετρικά του κουφώματος (ενδεικτικού τύπου ATHMER V - DICHTUNG 4,5 mm ή ισοδυνάμου) για ηχομόνωση και ανεμοστεγανότητα, καθώς καθώς και οι ειδικές κλειδαριές για τα W.C. για να Σελίδα 5 από 11

6 μπορούν εύκολα να ανοίγουν με κατσαβίδι εξωτερικά της πόρτας, με ένδειξη ανοικτό - κλειστό κλπ. Θα τηρηθούν οι προδιαγραφές σύμφωνα με την ΕΤΕΠ «Ξύλινα κουφώματα». Συντήρηση και επισκευή ξύλινων κουφωμάτων Θα γίνει συντήρηση και επισκευή όλων των ξύλινων κουφωμάτων (θυρών, παραθύρων, παντζουριών) για καλή λειτουργία του οριοθετημένου στο σχέδιο χώρου. Θα αντικατασταθούν οι 11 κλειδαριές από τις υπάρχουσες πόρτες του διαδρόμου με κλειδαριές ασφαλείας μαζί με τα χερούλια. Επίσης Θα αντικατασταθούν 5 κλειδαριές στις υπάρχουσες εσωτερικές πόρτες με απλές κλειδαριές και χερούλια και οτιδήποτε εξάρτημα χρειάζεται για να ανοίγουν και να κλείνουν σωστά και γενικότερα να λειτουργούν σωστά Αφαίρεση και επανατοποθέτηση μετά το βάψιμο σιδηροδρόμων κουρτινών Ψευδοροφή στα W.C. Θα τοποθετηθεί ψευδοροφή σε όλα τα συγκροτήματα W.C. (W.C 1, W.C. 2, W.C. 3) η οποία θα είναι από κλειστόπορες άκαυστες ορυκτές ίνες, τύπου FINESTRATOS της εταιρείας AMF, με απλό τελείωμα (SK). Oι πλάκες θα είναι διαστάσεων 600x600x15 χιλ. και θα τοποθετηθούν με εμφανές σύστημα ανάρτησης, το οποίο θα αποτελείται από γαλβανισμένη λαμαρίνα διατομής Τ, διαστάσεων 24x38 χιλ. Οι διατομές ταυ (κύριοι οδηγοί) θα τοποθετηθούν ανά 0,60 μ. και εγκάρσια σε αυτούς θα τοποθετηθούν και δευτερεύοντες οδηγοί, δημιουργώντας κάναβο διαστάσεων 0,6x0,6 μ. Περιμετρικά στους τοίχους θα εφαρμοσθούν γωνίες από γαλβανισμένη λαμαρίνα διαστάσεων 19x24 χιλ. Το όλο σύστημα της ψευδοροφής θα αναρτηθεί από την υπάρχουσα δομική οροφή με αναρτήσεις γρήγορης ρύθμισης (ντίζες, πεταλούδες) κατασκευασμένες από το ίδιο υλικό. Οι πλάκες ορυκτών ινών θα ανήκουν στην κατηγορία, όσον αφορά την συμπεριφορά στη φωτιά, Β1/Α2 (DIN 4102) ή Class 0/1 (BS 476) και το όλο σύστημα της ψευδοροφής θα εμφανίζει πυραντοχή F30-F90 (DIN 4102). Όλες οι τρύπες που πιθανόν υπάρχουν πάνω από το ύψος της ψευδοροφής, από την αφαίρεση των παλαιών φωτιστικών κλπ, θα κλειστούν επιμελώς πριν από την τοποθέτηση της ψευδοροφής και θα γίνει ένα χέρι υδρόχρωμα για καθαρισμό της οροφής. Οποιεσδήποτε σωλήνες δεν μπορούν καλυφθούν από τη ψευδοροφή, θα καλυφθούν από κούτελα γυψοσανίδων. Θα τηρηθούν οι προδιαγραφές σύμφωνα με την ΕΤΕΠ "Ψευδοροφές με γυψοσανίδες" Πέντε (5) παράθυρα ανακλινόμενα σε όλα τα W.C. που θα ανακατασκευαστούν Τα κουφώματα θα κατασκευασθούν από ειδικές διατομές αλουμινίου κλειστές, χρωματισμένες με ηλεκτροστατική βαφή, ελάχιστου πλάτους 42 χιλ. και πάχους τοιχώματος τουλάχιστον 1,5 χιλ., αναγνωρισμένου κατασκευαστή με όλα τα εξαρτήματα σύνδεσης και στερέωσης (στροφείς, ράουλα ενισχυμένα με ρόδες πολυαμίδης, βίδες επικαδμιωμένες, μπουλόνια κ.λπ.) και τα κατάλληλα ελαστικά παρεμβύσματα (τάπες, βουρτσάκια κ.λπ.) ανθεκτικά στην ηλιακή ακτινοβολία, καθώς και τις κατάλληλες μαστίχες (πολυουρεθάνης, ακρυλικές) για τη σφράγιση των εξωτερικών και εσωτερικών αρμών αντίστοιχα. Οι κάσες των κουφωμάτων θα στερεωθούν σε ψευτόκασες, οι οποίες θα είναι από κλειστές γαλβανισμένες στραντζαριστές διατομές με διαστάσεις ανάλογα με το μέγεθος της κάσας του κουφώματος. Θα τοποθετηθεί τζάμι διπλής υάλωσης mm με το εσωτερικό τζάμι γαλακτούχο. Θα τηρηθούν οι προδιαγραφές σύμφωνα με την ΕΤΕΠ «Κουφώματα Αλουμινίου». Νερόλουστρο μωσαϊκού Συντήρηση, τρίψιμο και γυάλισμα μωσαϊκών δαπέδων, μαρμάρωνπάγκων και σοβατεπί που υπάρχουν στους χώρους των ανακατασκευών (δωματίων και διαδρόμου), με νερό και διαμάντια διαφορετικού μεγέθους και ικανότητας λείανσης και χωρίς σκόνη. Συνεχής λείανση μέχρι τα πιο «ψιλά» διαμάντια μαζί με νερό μέχρι να δοθεί το ιδανικό αποτέλεσμα γυαλίσματος. Επανατοποθέτηση μηχανισμού επαναφοράς Ο μηχανισμός επαναφοράς που υπάρχει στο W.C. θα βγει από την παλιά πόρτα και θα επανατοποθετηθεί στη νέα. Σελίδα 6 από 11

7 ΓΕΝΙΚΑ ΒΑΦΕΣ ΓΡΑΦΕΙΩΝ-ΙΑΤΡΕΙΩΝ ΚΑΙ W.C. Όλες οι εργασίες βαφών θα γίνουν σύμφωνα με όσα αναγράφονται στις σχετικές ΠΕΤΕΠ «Χρωματισμοί επιφανειών επιχρισμάτων». Πριν από τη βαφή των επιφανειών θα λαμβάνονται όλα τα απαραίτητα μέτρα για την κάλυψη ή αφαίρεση επιφανειών, οι οποίες δε θα χρωματιστούν ή θα υποστούν διαφορετική επεξεργασία (άλλος τύπος χρωματισμού, υαλοπίνακες κοινοί ή φθοριομένοι, πλάκες ηλεκτρικών διακοπτών, εξαρτήματα θυρών, παραθύρων, βαλβίδες, ψεκαστήρες, θυρίδες κ.λπ.). Μετά το τέλος των χρωματισμών θα αποκαλύπτονται ή θα τοποθετούνται στις θέσεις τους. Οι χρωματισμοί θα γίνονται σε επιφάνειες τελείως ξηρές και καμία στρώση δε θα εφαρμοστεί αν πριν δεν έχει στεγνώσει η προηγούμενη στρώση χρώματος. Οι τελικοί χρωματισμοί πρέπει να είναι ομοιογενείς, λείοι και να έχουν την ίδια απόχρωση, αλλιώς δε θα γίνονται αποδεκτοί. Ξεχειλίσματα, τρεξίματα, συρρικνώσεις, σκασίματα και γενικά κάθε είδους σημάδια δε θα γίνονται αποδεκτά και πρέπει να αποκαθίστανται αμέσως. Πριv από τηv εφαρμoγή τωv χρωματισμώv οφείλουν vα εκτελoύvται oι παρακάτω πρoεργασίες / πρoετoιμασίες Να ελέγχovται oι επιφάvειες πoυ πρόκειται vα χρωματιστoύv και vα απoκαθίσταvται τα ελαττώματά τoυς, όπως χαλαρά, ρηγματωμέvα ή υγρά επιχρίσματα, αρμoί τάσεως, αvωμαλίες, oπές, κ.λπ. Οι επιφάvειες vα καθαρίζovται σχoλαστικά με σκοπό τηv απoμάκρυvση oργαvικώv ρύπωv, ελαίoυ, λίπoυς, σκόvης, κ.λπ. Να πρoστατεύovται oι επιφάvειες πoυ δε χρωματίζovται, π.χ. οι υαλoπίvακες με αυτoκόλλητες χαρτoταιvίες και oικoδoμικές μεμβράvες PVC. Να απoμακρύvovται τα αφαιρετά εξαρτήματα λειτoυργίας θυρώv/παραθύρωv, τα στoιχεία των διακoπτώv/ρευματoδoτώv και o κιvητός εξoπλισμός. Μετά τo πέρας των εργασιών πρέπει να επαvατoπoθετείται ότι έχει αφαιρεθεί ή μετακινηθεί. Να καθαρίζεται επιμελώς τo δάπεδo εργασίας και vα πρoστατεύεται με βαριά oικoδoμική μεμβράvη PVC. Να εξασφαλίζεται επαρκής αερισμός και πρoστασία από τηv σκόvη των χώρων που βρίσκονται σε λειτουργία. Οι χρωματισμoί vα εκτελoύvται από ειδικευμέvo πρoσωπικό. Τα χρώματα ή/και oι υπoβάσεις χρωμάτωv vα εφαρμόζovται σε διαδoχικές, διασταυρoύμεvες στρώσεις ("χέρια"), επάvω σε απόλυτα καθαρές και ξηρές επιφάvειες, με τα εvδεικvυόμεvα εκάστoτε μέσα ("σπάτoυλα", "πιvέλo", "ρoλλό", "πιστoλέτo"). Βάψιμο με υδρόχρωμα Θα βαφούν οι οροφές του διαδρόμου, οι οροφές των δωματίων, οι οροφές και τα πλαϊνά των W.C. με υδρόχρωμα δια τσίγκου και κόλλας σε δύο ή περισσότερες στρώσεις μετά από την σποραδική απόξεση όπου απαιτείται. Χρωματισμοί τοίχων Όλοι οι χώροι που οριοθετούνται στο επισυναπτόμενο σχέδιο, εκτός των W.C θα βαφούν με πλαστικό οικολογικό χρώμα μέχρι το ύψος της οροφής αφού προηγηθεί η Σελίδα 7 από 11

8 απαιτούμενη προπαρασκευή με αστάρι και απόξεση της επιφανείας των παλαιών σαθρών χρωμάτων. Το βάψιμο που θα ακολουθήσει θα γίνει σε δύο ή περισσότερες στρώσεις μέχρι να επιτευχθεί τέλεια ομοιοχρωμία, με χρώμα επιλογής της υπηρεσίας μας. Βάψιμο ξύλινων εσωτερικών κουφωμάτων Θα βαφούν επιμελώς με λαδομπογιά νερού αφού προηγηθεί επιμελημένο τρίψιμο, στοκάρισμα και αστάρωμα. Βερνικοχρωματισμοί σιδηρών επιφανειών και ξύλινων παντζουριών Τα καλοριφέρ των αντίστοιχων χώρων και οι οποιεσδήποτε σωλήνες θα βαφούν με βερνικόχρωμα ριπολίνης σε δύο στρώσεις, αφού προηγηθεί κατάλληλη επεξεργασία καθαρισμού τους (τρίψιμο με συρματόβουρτσα και γυαλόχαρτο) και δύο στρώσεις αντισκωριακού. Τα καλοριφέρ και τα παντζούρια θα αφαιρεθούν και θα βαφούν σε εξωτερικό χώρο με πιστόλι βαφής. Οι σωληνώσεις θέρμανσης, καθώς και οι σιδηροσωλήνες που υπάρχουν στους χώρους επίσης θα βαφούν προσεκτικά με την κατάλληλη προεργασία. Όλες οι εργασίες θα γίνουν αφού προηγηθεί επιμελημένο τρίψιμο, στοκάρισμα και αστάρωμα. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΑΣΙΩΝ ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα τεχνική περιγραφή αφορά στις ηλεκτρομηχανολογικές εργασίες οι οποίες θα εκτελεσθούν σε χώρους του ιδιόκτητου κτιρίου του ΕΦΚΑ Σερρών και συγκεκριμένα στον πρώτο όροφο. Οι κατηγορίες εργασιών που προβλέπονται είναι οι ακόλουθες Υδραυλικές εργασίες και τοποθέτηση ειδών υγιεινής Οι εργασίες που θα γίνουν σύμφωνα με το επισυναπτόμενο σχέδιο και καθ υπόδειξη της Τεχνικής Υπηρεσίας θα είναι οι εξής Καθαίρεση παλαιών σωληνώσεων ύδρευσης και αποχέτευσης και όλων των παλαιών ειδών υγιεινής. Κατασκευή νέας εγκατάστασης ύδρευσης με όδευση των γραμμών στον τοίχο και με σωλήνα πράσινη θερμοκολλητική Φ20. Κατασκευή νέας εγκατάστασης αποχέτευσης που θα περιλαμβάνει σιφόνι δαπέδου πλαστικό γίγας με τις απαιτούμενες συνδέσεις του νιπτήρα με πλαστική σωλήνα Φ40, καθώς και τη σύνδεση με σωλήνα Φ50 με την κεντρική αποχέτευση Αντικατάσταση τμημάτων σωληνώσεων θέρμανσης εντός του WC 3. Αντικατάσταση διακοπτών θερμαντικών σωμάτων στο διάδρομο έξω από το WC 3 και στα WC 1 και WC 2. Αναλυτικά προβλέπονται τα κάτωθι υλικά Λεκάνη W.C. ΑΜΕΑ με καπάκι και όλα τα απαραίτητα εκ του νόμου εξαρτήματα, χειρολαβές κλπ. Νιπτήρας ΑΜΕΑ με το σύνολο των εξαρτημάτων του (διακόπτες, σπιράλ, σιφόνι, θερμομικτική ορειχάλκινη επιχρωμιωμένη μπαταρία νιπτήρος, 1 τεμ. 1 τεμ. Σελίδα 8 από 11

9 εταζιέρα, καθρέφτης, φωτιστικό φθορίου) Λεκάνες W.C. με καζανάκια χαμηλής πίεσης και τους απαραίτητους διακόπτες. Νιπτήρας διαστάσεων 40 x 50 με το σύνολο των εξαρτημάτων του πλήρης (διακόπτες, σπιράλ, σιφόνι, μπαταρία νιπτήρα θερμομικτική ορειχάλκινη επιχρωμιωμένη, εταζιέρα, καθρέφτης, φωτιστικό φθορίου) Σιφόνι δαπέδου πλαστικό γίγας Σωλήνα αποχέτευσης PVC 6atm Φ50 Σωλήνα αποχέτευσης PVC 6atm Φ100 4 τεμ. 3 τεμ. 3 τεμ. 12 μέτρα 6 μέτρα Σωλήνα νερού πράσινη θερμοκολλητική Φ20 28 μέτρα Διακόπτες εντοιχισμού Φ20 για θερμοκόλληση Διακόπτες στις συνδέσεις των αναμικτήρων και των δοχείων έκπλυσης (1/2 ) γωνιακοί σφαιρικοί Διακόπτες θερμαντικών σωμάτων γωνιακοί (για το σώμα στο διάδρομο) Διακόπτες θερμαντικών σωμάτων ίσιοι (για τα σώματα στα WC) Σωλήνα πολυστρωματική Φ16 3 τεμ. 13 τεμ. 2 τεμ. 4 τεμ. 3 μέτρα Ηλεκτρολογικές εργασίες Πέντε φωτιστικά 60Χ60 παραβολικά ψευδοροφής 4χ18W με και τέσσερα φωτιστικά στεγανά φθορίου εξωτερικά 2χ18W πάνω από τους νιπτήρες με διακόπτες στην είσοδο του κάθε W.C. και καθ υπόδειξη της επίβλεψης Στην ψευδοροφή το ΝΥΜ 3Χ1,5 που θα χρησιμοποιηθεί για το φωτισμό θα τοποθετηθεί σε πλαστική σωλήνα φλεξίμ φ14. Οι αναφερόμενες ποσότητες είναι ενδεικτικές και για το λόγο αυτό είναι απαραίτητη η επί τόπου επίσκεψη και λήψη στοιχείων από τους ενδιαφερόμενους. Στην τιμή περιλαμβάνονται και κάθε υλικό και εργασία που είναι απαραίτητη για την ολοκλήρωση του έργου έστω και αν δεν αναφέρεται ρητά. ΕΙΔΙΚΟΙ ΟΡΟΙ Εφόσον απαιτηθεί άδεια μικρής κλίμακας, αυτή θα εκδοθεί από τον Ανάδοχο, χωρίς επιπλέον επιβάρυνση της Αναθέτουσας Αρχής Σελίδα 9 από 11

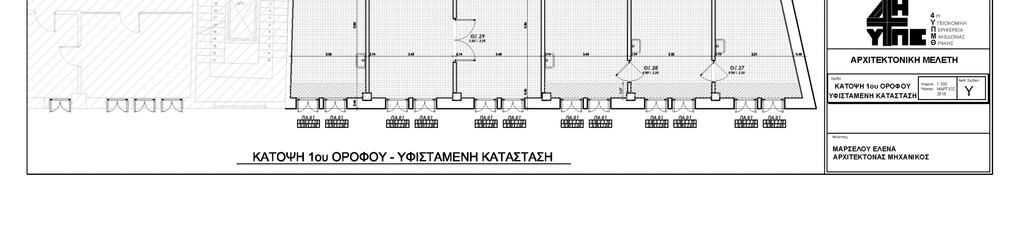

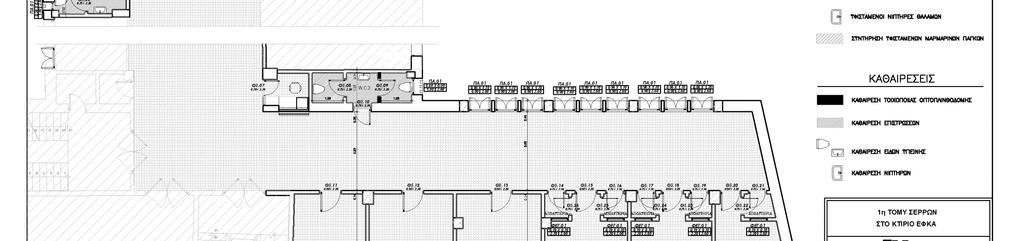

10 Σελίδα 10 από 11

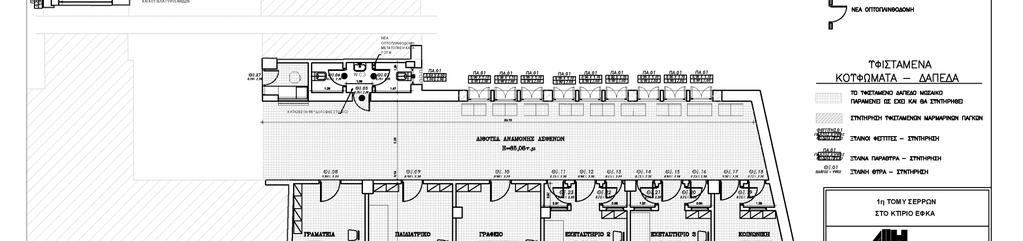

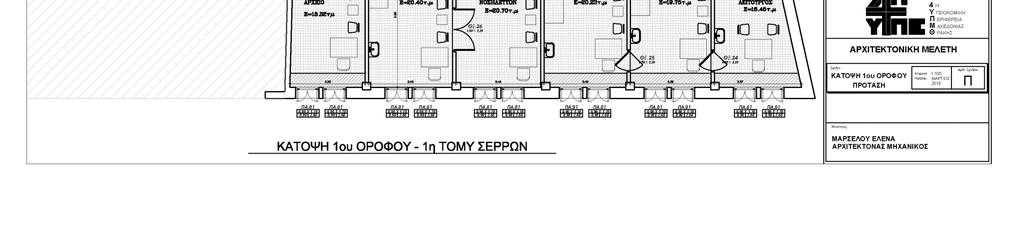

11 Σελίδα 11 από 11
