1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ ΔΙΟΙΚΗΣΗ 4 ης ΥΓΕΙΟΝΟΜΙΚΗΣ ΠΕΡΙΦΕΡΕΙΑΣ ΜΑΚΕΔΟΝΙΑΣ ΚΑΙ ΘΡΑΚΗΣ ΔΙΕΥΘΥΝΣΗ ΟΙΚΟΝΟΜΙΚΗΣ ΟΡΓΑΝΩΣΗΣ ΚΑΙ ΥΠΟΣΤΗΡΙΞΗΣ ΤΜΗΜΑ ΠΡΟΜΗΘΕΙΩΝ Tαχ. Δ/νση T.Κ. - Πόλη Πληροφορίες Τηλέφωνο Fax : : : : : Αριστοτέλους Θεσσαλονίκη Κ.Τσαλακόπουλος promithies@4ype.gr ΑΝΑΡΤΗΤΕΟ ΣΤΟ ΔΙΑΔΙΚΤΥΟ ΑΔΑ: ΟΡ1Ο- ΑΔΑΜ: 18PROC00 Θεσσαλονίκη, Αρ. Πρωτ.: Προς: Κάθε ενδιαφερόμενο οικονομικό φορέα Έρευνα Αγοράς με αριθμό 77/2018 Για την εκτέλεση εργασιών στο κτίριο της Ένωσης Σμυρναίων Μικρασιατών Β.Ε Καλαμαριάς για την μετεγκατάσταση του Τοπικού Ιατρείου Καλαμαριάς του Κέντρου Υγείας 25 ης Μαρτίου, αρμοδιότητας της 4 ης Υ.Πε. Μακεδονίας και Θράκης, προϋπολογισθείσας δαπάνης (23.560,00 ) συμπεριλαμβανομένου του ΦΠΑ 24% και με κριτήριο αξιολόγησης την πλέον συμφέρουσα από οικονομική άποψη προσφορά αποκλειστικά βάσει τιμής. ΑΝΤΙΚΕΙΜΕΝΟ ΤΟΥ ΔΙΑΓΩΝΙΣΜΟΥ ΣΥΝΟΠΤΙΚΑ ΣΤΟΙΧΕΙΑ Σύντομη περιγραφή ζητούμενων ειδών - υπηρεσιών Πληροφορίες Τηλέφωνο Αποφάσεις Διοικητή Εργασίες ανακατασκευών, εκσυγχρονισμού, βελτίωσης και ανακαίνισης του ισόγειου ορόφου κτιρίου που στεγάζεται η Ένωση Σμυρναίων Μικρασιατών Β.Ε Καλαμαριάς, επί της οδού Μητροπολίτου Καλλίδου 108 και Τραπεζούντος για την μετεγκατάσταση του Τοπικού Ιατρείου Καλαμαριάς του Κέντρου Υγείας 25 ης Μαρτίου, αρμοδιότητας της 4 ης Δ.Υ.ΠΕ. Μακεδονίας και Θράκης, σύμφωνα με την, ως Παράρτημα 1, συνημμένη «Τεχνική Έκθεση» με τις κατόψεις. Τσαλακόπουλος Κωνσταντίνος Τηλ Η με αριθμό πρωτ / , (ΑΔΑ: ΨΤ1ΠΟΡ1Ο-ΟΦ5) Απόφαση Διοικητή 4 ης Δ.Υ.Πε. σχετικά με την έγκριση διενέργειας έρευνας αγοράς για εργασίες ανακατασκευών, εκσυγχρονισμού, βελτίωσης και ανακαίνισης του ισόγειου ορόφου κτιρίου που στεγάζεται η Ένωση Σμυρναίων Μικρασιατών Β.Ε Καλαμαριάς, επί της οδού Μητροπολίτου Καλλίδου 108 και Τραπεζούντος για την μετεγκατάσταση του Τοπικού Ιατρείου Καλαμαριάς του Κέντρου Υγείας 25 ης Μαρτίου, αρμοδιότητας της 4 ης Δ.Υ.ΠΕ. Μακεδονίας και Θράκης. Η με αριθμό 1722 με αριθμό πρωτ / (ΑΔΑ: ΩΦΙΚΟΡ1Ο-Δ24), KΑΕ για το έτος 2018, έρευνας αγοράς για εργασίες στο Τοπικό Ιατρείο Καλαμαριάς, για τις ανάγκες του Σελίδα 1 από 13

2 Κέντρου Υγείας 25 ης Μαρτίου. Τρόπος αποστολής προσφορών Τρόπος σύνταξης της προφοράς Σε κλειστό φάκελο με τα στοιχεία της εταιρείας και την ένδειξη «ΠΡΟΣΦΟΡΑ για την 77/2018 Έρευνα Αγοράς» στο Γραφείο Πρωτοκόλλου της 4 ης Δ.Υ.Πε. ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ (Αριστοτέλους 16, ΤΚ , Θεσσαλονίκη). Εφόσον η προσφορά αποσταλεί στην Υπηρεσία Διενέργειας με οποιονδήποτε τρόπο, θα πρέπει να φέρει την ένδειξη «Να μην ανοιχθεί από την ταχυδρομική υπηρεσία ή τη γραμματεία». Η προσφορά θα πρέπει: (α) Να υποβληθεί σε κλειστό φάκελο με τα στοιχεία της εταιρείας και την ένδειξη «ΠΡΟΣΦΟΡΑ για την 77/2018 Έρευνα Αγοράς» και να παραδοθεί στο Γραφείο Πρωτοκόλλου της 4 ης Δ.Υ.Πε. ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ. (β) Να φέρει απαραιτήτως ΣΦΡΑΓΙΔΑ ΤΗΣ ΕΤΑΙΡΕΙΑΣ και ΥΠΟΓΡΑΦΗ του νόμιμου εκπροσώπου. (γ) Η προσφορά να συνάδει με τις τεχνικές περιγραφές, προδιαγραφές και απαιτήσεις όπως καθορίζονται από τη συνημμένη «Τεχνική Έκθεση» με τις κατόψεις του Παραρτήματος 1, που αποτελεί αναπόσπαστο τμήμα της παρούσας. Η διαδικασία κατάθεσης προσφορών ξεκινά μετά την ανάρτηση του παρόντος. Υποβολή προσφορών: έως ώρα 14:00 στο Γραφείο Πρωτοκόλλου της 4 ης Δ.Υ.ΠΕ. ΜΑΚΕΔΟΝΙΑΣ ΘΡΑΚΗΣ Η προθεσμία υποβολής των προσφορών τηρείται απαρέγκλιτα. Προϋπολογισμός Είκοσι τρείς χιλιάδες πεντακόσια εξήντα ευρώ (23.560,00 ) συμπεριλαμβανομένου ΦΠΑ 24%. Κωδικός CPV Εργασίες ανακαίνισης Κριτήριο κατακύρωσης Δημοσίευση Απαιτούμενα Δικαιολογητικά Κριτήριο αξιολόγησης η πλέον συμφέρουσα από οικονομική άποψη προσφορά αποκλειστικά βάσει τιμής. Η παρούσα πρόσκληση θα είναι ανηρτημένη: Στην ιστοσελίδα του Υπουργείου Διοικητικής Μεταρρύθμισης και Ηλεκτρονικής Διακυβέρνησης Πρόγραμμα ΔΙΑΥΓΕΙΑ Στο Κεντρικό Μητρώο Δημοσίων Συμβάσεων (ΚΗΜΔΗΣ) Στην ιστοσελίδα της 4 ης Δ.Υ.ΠΕ. Μακεδονίας και Θράκης ( από την μέχρι την Κατά το στάδιο υπογραφής της σύμβασης, ο υποψήφιος ανάδοχος να αποδείξει τη μη συνδρομή των λόγων αποκλεισμού των παρ. 1 και 2 του άρ. 73 και του αρ. 74 του Νόμου 4412/2016, όπως τροποποιήθηκε και ισχύει. Προς απόδειξη τούτου ο ανάδοχος θα πρέπει να προσκομίσει τα παρακάτω σχετικά δικαιολογητικά έγγραφα: Απόσπασμα Ποινικού Μητρώου τελευταίου τριμήνου. Η υποχρέωση προσκόμισης ποινικού μητρώου αφορά ιδίως: Σελίδα 2 από 13

3 (α) στις περιπτώσεις εταιρειών περιορισμένης ευθύνης (Ε.Π.Ε.), ιδιωτικών κεφαλαιουχικών εταιρειών (Ι.Κ.Ε.) και προσωπικών εταιρειών (Ο.Ε. και Ε.Ε.), τους διαχειριστές (β) στις περιπτώσεις ανωνύμων εταιρειών (Α.Ε.), τον Διευθύνοντα Σύμβουλο, καθώς και όλα τα μέλη του Διοικητικού Συμβουλίου (γ) στις περιπτώσεις των συνεταιρισμών τα μέλη του Διοικητικού Συμβουλίου Ασφαλιστική Ενημερότητα Φορολογική Ενημερότητα. Η Ασφαλιστική και Φορολογική Ενημερότητα να είναι σε ισχύ, κατά την ημερομηνία κατάθεσης των εν λόγω δικαιολογητικών. Κατά την ημερομηνία υπογραφής της σύμβασης πρέπει να είναι σε ισχύ τα δικαιολογητικά της έρευνας αγοράς O ΔΙΟΙΚΗTHΣ της 4 ης Υγειονομικής Περιφέρειας Μακεδονίας και Θράκης ΕΥΣΤΡΑΤΙΟΣ Α. ΠΛΩΜΑΡΙΤΗΣ Σελίδα 3 από 13

4 ΠΑΡΑΡΤΗΜΑ 1 ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Θέμα: Εργασίες στο κτίριο της Ένωσης Σμυρναίων Μικρασιατών Β.Ε Καλαμαριάς για την μετεγκατάσταση του Τοπικό Ιατρείο Καλαμαριάς του Κ.Υ. 25 ης Μαρτίου. Αντικείμενο Η παρούσα τεχνική περιγραφή αφορά τις εργασίες ανακατασκευών, εκσυγχρονισμού, βελτίωσης και ανακαίνισης του ισόγειου ορόφου κτιρίου που στεγάζεται η Ένωση Σμυρναίων Μικρασιατών Β.Ε Καλαμαριάς, επί της οδού Μητρ. Καλλίδου γωνία με Τραπεζούντος. Σύντομη περιγραφή του κτιρίου Το κτίριο που στεγάζεται η Ένωση Σμυρναίων Μικρασιατών Β.Ε Καλαμαριάς αποτελείται από υπόγειο, ισόγειο, πρώτο έως και τέταρτο όροφο. Το κτίριο διαθέτει κεντρική θέρμανση πετρελαίου. Οι εργασίες που περιγράφει η παρούσα μελέτη, αφορούν το ισόγειο όροφο του κτιρίου. Στο κτίριο πληρούνται οι απαιτήσεις προσβασιμότητας για άτομα με ειδικές ανάγκες, όπως προβλέπονται από το άρθρο 28 του Νόμου 2831/2000 (ΦΕΚ 140 Α ) «Ειδικές ρυθμίσεις για την εξυπηρέτηση ατόμων με ειδικές ανάγκες» και από τις διατάξεις της απόφασης Υπουργού ΠΕΧΩΔΕ υπ αριθμ / (ΦΕΚ 18 Β /2002 «Εδικές ρυθμίσεις για την εξυπηρέτηση ΑΜΕΑ σε υφιστάμενα κτήρια», καθώς και η λειτουργία W.C. ΑΜΕΑ στον ισόγειο χώρο. Συνοπτική περιγραφή επεμβάσεων Με βάση τα στοιχεία που προέκυψαν μετά από αυτοψία στο χώρο της Ένωση Σμυρναίων Μικρασιατών Β.Ε Καλαμαριάς καθώς και τις απαιτήσεις που υπάρχουν για τη στέγαση των νοσηλευτικών - διοικητικών υπηρεσιών του Τοπικό Ιατρείο Καλαμαριάς προτείνονται οι ακόλουθες εργασίες: 1. Καθαιρέσεις αποξηλώσεις 2. Κατασκευή χωρισμάτων από γυψοσανίδα. 3. Εσωτερικοί χρωματισμοί 4. Τοποθέτηση εσωτερικών θυρών 5. Κατασκευή πάγκων τοποθέτηση κουρτινόξυλου Μετά το πέρας των εργασιών θα καθαριστούν οι επιφάνειες, θα συσσωρευτούν τα άχρηστα υλικά προς φόρτωση και θα απομακρυνθούν σε χώρο που επιτρέπεται από τις Αρχές Αναλυτική περιγραφή επεμβάσεων Στο τμήμα αυτό περιγράφονται αναλυτικά οι οικοδομικές εργασίες που προβλέπονται στο κτίριο που θα εκσυγχρονιστεί και θα ανακαινιστεί και καθορίζεται το είδος των υλικών και ο τρόπος κατασκευής σύμφωνα με τις καθορισμένες απαιτήσεις, τις προδιαγραφές ΕΤΕΠ εφόσον υπάρχουν ή την πλήρη περιγραφή των τεχνικών προδιαγραφών της παρούσης τεχνικής έκθεσης και σύμφωνα με τους κανόνες της τέχνης και της τεχνικής. Η τεχνική περιγραφή επεξηγεί και συμπληρώνει τα σχέδια της Αρχιτεκτονικής Μελέτης του ανωτέρω κτιρίου. Σελίδα 4 από 13

5 ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ Στην τιμή περιλαμβάνονται: η μεταφορά των προϊόντων καθαίρεσης εκτός της πόλης σε χώρο που επιτρέπεται από τις αρχές, ο καθαρισμός του χώρου και η παράδοση αυτού έτοιμου για λειτουργία, η αγορά και τοποθέτηση των κεραμικών πλακιδίων (τοίχου), τα είδη υγιεινής (νιπτήρες κλπ.), τα φωτιστικά σώματα με όλα τα απαραίτητα εξαρτήματα τους, μικροϋλικά (κόλλες, στόκος, χρώματα, πόρτες, κλειδαριές, χερούλια, καλωδιώσεις, διακόπτες) και ότι άλλο χρειαστεί σε συνεργασία με την Τεχνική Υπηρεσία της 4 ης Υ.Πε για την πλήρη και σωστή εγκατάσταση σύμφωνα με τους κανόνες που διέπουν τα τεχνικά έργα. Όλα τα υλικά θα είναι Α! διαλογής και αρίστης ποιότητας. Όλες οι εργασίες απεικονίζονται στα σχετικά σχέδια του έργου. Η τιμολόγηση των εργασιών γίνεται με τιμή κατ αποκοπή ανά κατηγορά εργασιών και περιλαμβάνει και όλες τις εργασίες, υλικά και μικροϋλικά που τυχόν δεν αναφέρονται αλλά κρίνονται απαραίτητες για την ολοκληρωμένη κατασκευή και λειτουργία κάθε εργασίας, τουλάχιστον σε σχέση με τους υπό διαμόρφωση χώρους που περιλαμβάνονται στο έργο και την προβλεπόμενη λειτουργία τους. ΟΙΚΟΔΟΜΙΚΕΣ ΕΡΓΑΣΙΕΣ ΚΑΘΑΙΡΕΣΕΙΣ - ΑΠΟΞΗΛΩΣΕΙΣ Οι καθαιρέσεις - αποξηλώσεις θα γίνουν σύμφωνα με τα σχέδια καθαιρέσεων όπως περιγράφονται παρακάτω: Καθαίρεση τοιχοποιίας: Στους χώρους του W.C 1 θα καθαιρεθεί τμήμα διαστάσεων 0,90x2,10 οπτοπλινθοδομής με προσοχή οποιουδήποτε πάχους, προκειμένου να δημιουργηθεί άνοιγμα για κατασκευή εσωτερικής θύρας. (βλ. σχέδιο) Καθαίρεση γυψοσανίδας: Στους χώρους των γραφείων Γ.1 και Γ.2 θα καθαιρεθεί με προσοχή τμήμα γυψοσανίδας και ψευτοδόκαρων. (βλ. σχέδιο) Καθαίρεση κάθε είδους αλουμινοκατασκευής, ξύλινης κατασκευής ή σιδηροκατασκευής: Στο χώρο των εκδηλώσεων θα αποξηλωθεί η ξύλινη εξέδρα και θα επανατοποθετηθεί με προσοχή σε παρακείμενο χώρο του ίδιου κτιρίου. Στο χώρο των γραφείων Γ.1 και Γ.2 θα αποξηλωθούν και θα επανατοποθέτηθουν με προσοχή οι υφιστάμενες θύρες και οι δυο φεγγίτες σε χώρους ιατρείων που θα υποδείξει η Τεχνική Υπηρεσία (βλ. σχέδιο) Αποξήλωση παντός τύπου φωτιστικών στο χώρο των εκδηλώσεων ΚΑΤΑΣΚΕΥΕΣ ΕΠΕΝΔΥΣΕΙΣ ΚΑΤΑΣΚΕΥΗ ΕΣΩΤΕΡΙΚΩΝ ΔΙΑΧΩΡΙΣΤΙΚΩΝ ΑΠΟ ΓΥΨΟΣΑΝΙΔΕΣ ΓΥΨΟΣΑΝΙΔΕΣ ΔΙΠΛΕΣ ΚΟΙΝΕΣ ΕΠΙΠΕΔΕΣ ΜΕ ΜΟΝΩΣΗ ΠΕΤΡΟΒΑΜΒΑΚΑ Τα προβλεπόμενα από την μελέτη χώρισμα στο χώρο αναμονής με ένδειξη (Α.12) θα κατασκευασθούν από πανέλα διπλής (2+2) κοινής γυψοσανίδας μέσα έξω στις θέσεις και διαστάσεις που υποδεικνύονται στα σχέδια (Παράρτημα) ως κάτωθι : 1. Μεταλλικός Σκελετός Ο σκελετός θα είναι από στρωτήρες και ορθοστάτες γαλβανισμένης λαμαρίνα UW 75 x 75 x 0,6, με πυκνότητα κατανομής ορθοστατών ανά 60cm, οποιασδήποτε αναλογίας διαστάσεων φατνωμάτων για υποδοχή φύλλων θυρών, με την κατάλληλη διαμόρφωση και ενίσχυση στην περιοχή των λαμπάδων για την στερέωση των κασωμάτων. Οι ορθοστάτες θα στερεώνονται με τα κατάλληλα βύσματα στο δάπεδο μέχρι τη ψευδοροφή-οροφή. Περιμετρικά του σκελετού (οδηγού οροφής και στρωτήρων δαπέδου), θα τοποθετηθούν ειδικές ηχομονωτικές ταινίες για ηχομόνωση των χώρων. Σελίδα 5 από 13

6 2. Γυψοσανίδες Οι πλάκες επένδυσης ενδεικτικού τύπου GKB STANDARD θα είναι από 2+2 διπλές κοινές γυψοσανίδες, θα έχουν πάχος 12,5mm, διαστάσεων 1200 x 2500 χιλ, οι οποίες βιδώνονται από κάθε πλευρά του σκελετού ώστε να προκύπτει χώρισμα συνολικού πάχους 12.5cm, τυφλό και πλήρες μέχρι το ύψος της ψευδοροφής-οροφής. Η τοποθέτησή τους θα γίνεται με εμφανή την πλευρά που είναι τυπωμένα τα λογότυπα της εταιρείας. 3. Αρμοί Οι αρμοί στην συνάντηση των γυψοσανίδων θα στοκάρονται με κατάλληλο υλικό αρμολογήματος και οι επιφάνειες θα επαλείφονται με ειδικό υλικό φινιρίσματος (primer) προ της βαφής. 4. Μονωτικό υλικό Το μονωτικό υλικό θα είναι πετροβάμβακας βαρέως τύπου (80Kg/m3) και πάχους 5cm που θα εγκιβωτίζεται μεταξύ των γυψοσανίδων και θα στερεώνεται στα διάκενα του σκελετού μεταξύ των ορθοστατών. 5. Σοβατεπί Στο κάτω τμήμα των γυψοχωρισμάτων θα επικολληθεί σοβατεπί χωνευτό ύψους 10εκ. από μάρμαρο σε χρώμα επιλογής της επίβλεψης. ΓΥΨΟΣΑΝΙΔΕΣ ΜΟΝΕΣ ΚΟΙΝΕΣ ΕΠΙΠΕΔΕΣ ΜΕ ΜΟΝΩΣΗ ΠΕΤΡΟΒΑΜΒΑΚΑ Τα προβλεπόμενα από την μελέτη χώρισμα των χώρων ιατρείων Α.1, Α.2, Α.3, Α.6-Α.11 και WC κοινού θα κατασκευασθούν από πανέλα μονής (1+1) κοινής γυψοσανίδας μέσα έξω στις θέσεις και διαστάσεις που υποδεικνύονται στα σχέδια (Παράρτημα 2)ως κάτωθι : 1. Μεταλλικός Σκελετός Ο σκελετός θα είναι από στρωτήρες και ορθοστάτες γαλβανισμένης λαμαρίνα UW 75 x 50 x 0,6, με πυκνότητα κατανομής ορθοστατών ανά 60cm, οποιασδήποτε αναλογίας διαστάσεων φατνωμάτων για υποδοχή φύλλων θυρών, με την κατάλληλη διαμόρφωση και ενίσχυση στην περιοχή των λαμπάδων για την στερέωση των κασωμάτων. Οι ορθοστάτες θα στερεώνονται με τα κατάλληλα βύσματα στο δάπεδο μέχρι τη ψευδοροφή-οροφή. Περιμετρικά του σκελετού (οδηγού οροφής και στρωτήρων δαπέδου), θα τοποθετηθούν ειδικές ηχομονωτικές ταινίες για ηχομόνωση των χώρων. 2. Γυψοσανίδες Οι πλάκες επένδυσης ενδεικτικού τύπου GKB STANDARD θα είναι από 1+1 μονές κοινές γυψοσανίδες, θα έχουν πάχος 12,5mm, διαστάσεων 1200 x 2500 χιλ, οι οποίες βιδώνονται από κάθε πλευρά του σκελετού ώστε να προκύπτει χώρισμα συνολικού πάχους 10cm, τυφλό και πλήρες μέχρι το ύψος της ψευδοροφής-οροφής. Η τοποθέτησή τους θα γίνεται με εμφανή την πλευρά που είναι τυπωμένα τα λογότυπα της εταιρείας. 3. Μονωτικό υλικό Το μονωτικό υλικό θα είναι πετροβάμβακας βαρέως τύπου (80Kg/m3) και πάχους 5cm που θα εγκιβωτίζεται μεταξύ των γυψοσανίδων και θα στερεώνεται στα διάκενα του σκελετού μεταξύ των ορθοστατών. 4. Αρμοί Οι αρμοί στην συνάντηση των γυψοσανίδων θα στοκάρονται με κατάλληλο υλικό αρμολογήματος και οι επιφάνειες θα επαλείφονται με ειδικό υλικό φινιρίσματος (primer) προ της βαφής. Σελίδα 6 από 13

7 5. Σοβατεπί Στο κάτω τμήμα των γυψοχωρισμάτων θα επικολληθεί σοβατεπί ύψους 10εκ. από μάρμαρο σε χρώμα επιλογής της επίβλεψης. Στο χώρο με την ένδειξη (Α.11) θα τοποθετηθεί διαχωριστικό γυψοσανίδας με θύρα PVC σύμφωνα με την ΠΕΤΕΠ «Κουφώματα Αλουμινίου» και υαλοπίνακας για τον φωτισμό αερισμό του χώρου σύμφωνα με την ΠΕΤΕΠ «Μονοί και πολλαπλοί εν επαφή υαλοπίνακες». Τα παραπάνω τοιχοπετάσματα αποτελούν ολοκληρωμένο δομικό σύστημα που περιλαμβάνει υλικά και εργασία. Επίσης, περιλαμβάνει στην κατασκευή: η αξία υλικών και εργασίας για λάμες ή γωνιακές διατομές για την επαφή, κάλυψη και στήριξη πάνω σε τοίχους ή διαχωρίσματα από οποιοδήποτε υλικό, τα κάθε είδους προφίλ για την πλήρη κατασκευή, όλα τα υλικά απλά ή σύνθετα, τα μικροϋλικά ή βοηθητικά υλικά τα εξαρτήματα ασφαλείας και λειτουργίας, ή σιλικόνη για τη φραγή των οποιωνδήποτε αρμών, τα υλικά προεργασίας και φινιρίσματος των επιφανειών γυψοσανίδας, οι ειδικές διατομές προστασίας εξεχουσών γωνιών στη συνάντηση δυο πετασμάτων καθώς και κάθε μικροϋλικό που δεν κατονομάζεται ρητά αλλά είναι απαραίτητο για την πλήρη και έντεχνη κατασκευή, τοποθέτηση, στερέωση και ανάρτηση για πλήρη λειτουργία. Η πλήρως περαιωμένη εργασία τοποθέτησης, στήριξης, στερέωσης, επεξεργασίας των τελικών επιφανειών, υλικά & μικροϋλικά επί τόπου, θα γίνει από τον εργολάβο. Ο χώρος θα παραδοθεί έτοιμος προς χρήση. ΚΟΥΦΩΜΑΤΩΝ ΣΕ ΓΥΨΟΣΑΝΙΔΑ Εσωτερικά κουφώματα γυψοσανίδας Κατασκευή νέων επτά (7) θυρών με ένδειξη στο σχέδιο (ΘΞ0.1 ΘΞ0.7), στα εσωτερικά χωρίσματα γυψοσανίδων. Η πόρτα θα είναι ανοιγόμενη με ξύλινη κάσα και φύλλο πρεσσαριστό, πάχους 4,5 εκ., πλήρης με χερούλια και κλειδαριά ασφαλείας, παρόμοια με τις υπάρχουσες στο κτίριο. Θα είναι ηχομονωτική σύμφωνα με τις ισχύουσες προδιαγραφές και θα έχει ελαστικό παρέμβυσμα σφράγισης του φύλλου, σύμφωνα με την ΠΕΤΕΠ «Ξύλινα κουφώματα». Θύρα αλουμινίου : Στον χώρο της αναμονής με ένδειξη στο σχέδιο (ΘΑ0.1) θα τοποθετηθεί θύρα προφίλ PVC με υαλοστάσιο, ανοιγόμενη, πλήρης με χερούλια και κλειδαριές ασφαλείας, διαστάσεων 1,00Χ2.10 σε ειδικό διαμορφωμένο πλαίσιο. Το κενό πλήρωσης μεταξύ πόρτας και ψευδοροφής θα κλείσει καταλλήλως με γυψοσανίδα σύμφωνα με την ΠΕΤΕΠ «Κουφώματα Αλουμινίου». Θύρα ασφαλείας κεντρικής εισόδου με τοποθέτηση μηχανισμού επαναφοράς: Στη κεντρική είσοδο του χώρου με ένδειξη στο σχέδιο (ΘΑ0.2) θα τοποθετηθεί θύρα ασφαλείας πλήρης, με χερούλια και κλειδαριά ασφαλείας διαστάσεων 1,10Χ2.10 με μηχανισμό επαναφοράς. ΕΠΕΝΔΥΣΕΙΣ ΚΕΡΑΜΙΚΩΝ ΠΛΑΚΙΔΙΩΝ Επένδυση νέων κεραμικών πλακιδίων τοίχου GROUP 1 διαστάσεων 25Χ40 cm θα τοποθετηθούν στο ύψος των νιπτήρων στους χώρους με ένδειξη Α.01 Α.09 σύμφωνα με την ΠΕΤΕΠ «Επενδύσεις με κεραμικά πλακίδια, εσωτερικές και εξωτερικές». Σελίδα 7 από 13

8 ΒΑΦΕΣ ΓΡΑΦΕΙΩΝ-ΙΑΤΡΕΙΩΝ ΚΑΙ W.C. ΕΣΩΤΕΡΙΚΟΙ ΧΡΩΜΑΤΙΣΜΟΙ ΓΕΝΙΚΑ Όλες οι εργασίες βαφών θα γίνουν σύμφωνα με όσα αναγράφονται στις σχετικές ΠΕΤΕΠ «Χρωματισμοί επιφανειών επιχρισμάτων». Πριν από τη βαφή των επιφανειών θα λαμβάνονται όλα τα απαραίτητα μέτρα για την κάλυψη ή αφαίρεση επιφανειών, οι οποίες δε θα χρωματιστούν ή θα υποστούν διαφορετική επεξεργασία (άλλος τύπος χρωματισμού, υαλοπίνακες κοινοί ή φθοριομένοι, πλάκες ηλεκτρικών διακοπτών, εξαρτήματα θυρών, παραθύρων, βαλβίδες, ψεκαστήρες, θυρίδες κ.λπ.). Μετά το τέλος των χρωματισμών θα αποκαλύπτονται ή θα τοποθετούνται στις θέσεις τους. Οι χρωματισμοί θα γίνονται σε επιφάνειες τελείως ξηρές και καμία στρώση δε θα εφαρμοστεί αν πριν δεν έχει στεγνώσει η προηγούμενη στρώση χρώματος. Οι τελικοί χρωματισμοί πρέπει να είναι ομοιογενείς, λείοι και να έχουν την ίδια απόχρωση, αλλιώς δε θα γίνονται αποδεκτοί. Ξεχειλίσματα, τρεξίματα, συρρικνώσεις, σκασίματα και γενικά κάθε είδους σημάδια δε θα γίνονται αποδεκτά και πρέπει να αποκαθίστανται αμέσως. Πριν από την εφαρμογή των χρωματισμών οφείλουν να εκτελούνται oι παρακάτω προεργασίες / προετοιμασίες: Να ελέγχονται oι επιφάvειες πoυ πρόκειται vα χρωματιστoύv και vα απoκαθίσταvται τα ελαττώματά τoυς, όπως χαλαρά, ρηγματωμέvα ή υγρά επιχρίσματα, αρμoί τάσεως, αvωμαλίες, oπές, κ.λπ. Οι επιφάvειες vα καθαρίζovται σχoλαστικά με σκοπό τηv απoμάκρυvση oργαvικώv ρύπωv, ελαίoυ, λίπoυς, σκόvης, κ.λπ. Να πρoστατεύovται oι επιφάvειες πoυ δε χρωματίζovται, π.χ. οι υαλoπίvακες με αυτoκόλλητες χαρτoταιvίες και οικοδομικές μεμβράνες PVC. Να απoμακρύvovται τα αφαιρετά εξαρτήματα λειτoυργίας θυρώv/παραθύρωv, τα στoιχεία των διακoπτώv/ρευματoδoτώv και o κιvητός εξoπλισμός. Μετά τo πέρας των εργασιών πρέπει να επαvατoπoθετείται ότι έχει αφαιρεθεί ή μετακινηθεί. Να καθαρίζεται επιμελώς τo δάπεδo εργασίας και vα προστατεύεται με βαριά oικoδoμική μεμβράvη PVC. Να εξασφαλίζεται επαρκής αερισμός και προστασία από την σκόνη των χώρων που βρίσκονται σε λειτουργία. Οι χρωματισμoί vα εκτελoύvται από ειδικευμέvo πρoσωπικό. Τα χρώματα ή/και oι υπoβάσεις χρωμάτωv vα εφαρμόζovται σε διαδoχικές, διασταυρoύμεvες στρώσεις ("χέρια"), επάvω σε απόλυτα καθαρές και ξηρές επιφάvειες, με τα εvδεικvυόμεvα εκάστoτε μέσα ("σπάτoυλα", "πιvέλo", "ρoλλό", "πιστoλέτo"). Βάψιμο με υδρόχρωμα: Θα βαφούν οι οροφές του διαδρόμου, οι οροφές των δωματίων, οι οροφές και τα πλαϊνά των W.C. με υδρόχρωμα Α διαλογής σε δύο ή περισσότερες στρώσεις μετά από την σποραδική απόξεση όπου απαιτείται. Χρωματισμοί τοίχων: Όλοι οι χώροι που οριοθετούνται στο επισυναπτόμενο σχέδιο, εκτός των W.C θα βαφούν με πλαστικό οικολογικό χρώμα Α διαλογής μέχρι το ύψος της οροφής αφού προηγηθεί η απαιτούμενη προπαρασκευή με αστάρι και απόξεση της επιφανείας των παλαιών σαθρών χρωμάτων. Το βάψιμο που θα ακολουθήσει θα γίνει σε δύο ή περισσότερες στρώσεις μέχρι να επιτευχθεί τέλεια ομοιοχρωμία, με χρώμα επιλογής της υπηρεσίας μας. Σελίδα 8 από 13

9 ΞΕΝΟΔΟΧΕΙΑΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Τοποθέτηση κουρτινόξυλου Στο χώρο του ιατρείου με ένδειξη Α.06 στο σημείο που θα πραγματοποιηθεί η καθαίρεση γυψοσανίδας στο νέο άνοιγμα που δημιουργείται θα τοποθετηθεί κουρτινόξυλο. Κατασκευή δυο πάγκων Στο χώρο των ιατρείων Α.04 και Α.06 θα κατασκευαστεί πάγκος από άκαυστη φορμάικα ενδεικτικού τύπου DUROPAL πάχους 32 mm και πλάτους 60 cm περίπου. Θα φέρει περιθώριο από ταινία PVC πάχους 3 mm με στρογγυλευμένες ακμές στα εμφανή σόκορα. Οι περιμετρικοί αρμοί μεταξύ του πάγκου (επαφή με τον τοίχο ή άλλες κατασκευές) θα σφραγισθούν με σιλικόνη. Τα επιδαπέδια ερμάρια, κάτω από τον πάγκο, θα αποτελούνται από οριζόντια (ράφια) και κατακόρυφα σταθερά χωρίσματα από μοριοσανίδες επενδυμένες και στις δύο επιφάνειες με μελαμίνη (1,0 mm), συνολικού πάχους 18 ή 20 mm ανάλογα με το πλάτος τους, με περιθώριο από ταινία PVC πάχους 3 mm στα εμφανή σόκορα με στρογγυλευμένες ακμές. Οι ενώσεις των επιφανειών θα γίνει με ανοξείδωτες ξυλόβιδες, κόλλα και κατάλληλες εντορμίες, σύμφωνα με την μελέτη και την ΕΤΕΠ "Εντοιχισμένα ή σταθερά έπιπλα". Τα ερμάρια θα φέρουν πλάτη προς τον τοίχο από φορμάϊκα πάχους 8 mm Τα εξωτερικά θυρόφυλλα (μονά ή διπλά) θα είναι κατασκευασμένα από νοβοπάν με μελαμίνη οιουδήποτε χρώματος, εσωτερικά και εξωτερικά (min πάχος 1,0 mm), συνολικού πάχους 18 mm, με περιθώρια από ταινία PVC πάχους 3 mm με στρογγυλευμένες ακμές και θα φέρουν χειρολαβές (πόμολα) φύλλων και κρυφών μεταλλικών μεντεσέδων βαρέως τύπου διπλής περιστροφής, ανοξείδωτα και ρυθμιζομένα. Η κατασκευή θα στηριχθεί σε ρυθμιζόμενα ποδαρικά με απόληξη από πλαστικό προφίλ για την προστασία τους από την υγρασία και θα τοποθετηθεί κουμπωτή μπάζα ύψους 125 mm από νοβοπάν με επένδυση μελαμίνης πάχους 1,0 mm. Στους διαμορφωμένους πάγκους θα τοποθετηθούν δυο νεροχύτες κουζίνας, ανοξείδωτοι, μίας γούρνας, με το σύνολο των εξαρτημάτων του πλήρης (γωνιακοί διακόπτες, σπιράλ, σιφώνι). ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΗΛΕΚΤΡΟΜΗΧΑΝΟΛΟΓΙΚΩΝ ΕΡΓΑΣΙΩΝ ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα τεχνική περιγραφή αφορά στις ηλεκτρομηχανολογικές εργασίες οι οποίες θα εκτελεσθούν σε χώρους του ενοικιαζόμενου κτιρίου επί της συμβολής των οδών Μητρ. Καλλίδου και Τραπεζούντος και ειδικότερα στον ισόγειο όροφο του, όπου θα μετεστεγασθεί το Τοπικό Ιατρείο Καλαμαριάς του Κέντρου Υγείας 25 ης Μαρτίου. Οι κατηγορίες εργασιών που προβλέπονται είναι οι ακόλουθες: Υδραυλικές εργασίες/ Είδη υγιεινής/ Λοιπές εργασίες Ηλεκτρολογικές εργασίες/ Εργασίες υποδομών Data Οι υδραυλικές εργασίες που θα γίνουν σύμφωνα με το επισυναπτόμενο σχέδιο και καθ υπόδειξη της Τεχνικής Υπηρεσίας μαζί με την προμήθεια υλικών αναλυτικά περιγράφονται ως κάτωθι: ΕΙΔΗ ΥΓΙΕΙΝΗΣ Προμήθεια και τοποθέτηση νιπτήρα σε κάθε ιατρείο, διαστάσεων 40 x 50cm, με το σύνολο των εξαρτημάτων του πλήρης (γωνιακοί διακόπτες, σπιράλ, με στηρίγματα, χωρίς κολώνα και με χρωμέ σιφώνι). Προμήθεια και τοποθέτηση μπαταρίας νιπτήρα, θερμομεικτική, ορειχάλκινη, επιχρωμιωμένη σε κάθε νιπτήρα. Προμήθεια και τοποθέτηση νεροχύτη κουζίνας σε διαμορφωμένο πάγκο, ανοξείδωτος, μίας γούρνας, με το σύνολο των εξαρτημάτων του πλήρης (γωνιακοί διακόπτες, σπιράλ, σιφώνι). 9 τεμάχια. 9 τεμάχια. 2 τεμάχια. Σελίδα 9 από 13

10 Προμήθεια και τοποθέτηση μπαταρίας νεροχύτη κουζίνας, θερμομεικτική, ορειχάλκινη, επιχρωμιωμένη. ΛΟΙΠΕΣ ΕΡΓΑΣΙΕΣ Προμήθεια και τοποθέτηση ερμαρίων κουζίνας επί δαπέδου, μη τυποποιημένα. Τοποθέτηση πάγκου από άκαυστη φορμάικα ενδεικτικού τύπου DUROPAL και συρταριών ως 0,2 μ. (συνολικά 2 πάγκοι των 3 μέτρων έκαστος) στα Ιατρεία Α.4 και Α.6. Προμήθεια και τοποθέτηση θερμοσίφωνα 60 lt εντός ερμαρίων πάγκου στο Iατρείο Α.6 Προμήθεια και τοποθέτηση Θερμαντικού σώματος τύπου ΑΚΑΝ ΙΙ_905_6_φέτες ή αντίστοιχων διαστάσεων και θερμίδων τύπου Ρanel σε αντικατάσταση τρύπιου στο WC κοινού ΥΔΡΑΥΛΙΚΑ Σιφώνι δαπέδου ανοξείδωτο αντικατάσταση Κατασκευή οριζόντιας γραμμής αποχέτευσης της οδοντιατρικής έδρας στο Ιατρείο Α.5. Προμήθεια και τοποθέτηση πλαστικής σωλήνας θερμοκολλητικής PPR μετά των ειδικών τεμαχίων της, εσωτερικά κατά μήκος του εξωτερικού τοίχου για την τροφοδοσία των νιπτήρων και των νεροχυτών των Ιατρείων με κρύο και ζεστό νερό. Κατασκευή αποχέτευσης Φ.40 για κάθε νιπτήρα/ νεροχύτη στα Ιατρεία. 2 τεμάχια. 6 μέτρα. 1 τεμ. 1 τεμ. 3 τεμ. 1 τεμ. 35 μέτρα + 35 μέτρα Οι ηλεκτρολογικές εργασίες που θα γίνουν σύμφωνα με το επισυναπτόμενο σχέδιο και καθ υπόδειξη της Τεχνικής Υπηρεσίας μαζί με την προμήθεια υλικών αναλυτικά περιγράφονται ως κάτωθι: ΙΣΧΥΡΑ Τοποθέτηση 11 νέων παροχών ΝΥΜ 3Χ2,5 mm2 για A/C, σε ξεχωριστό κύκλωμα η κάθε παροχή, ασφαλισμένη με μικροαυτόματο 16Α, προς όλα τα ιατρεία (εξωτερικός τοίχος) και νοσηλευτές Α.1- Α.2- Α.3- Α.4- Α.5- Α.6- Α.7- Α.8- Α.9- Α.11γκισέ- Α.12 ντουλάπα Btu/h σε Χώρο Αναμονής (απέναντι επενδεδυμένη κολώνα). Οι μικροαυτόματοι θα τοποθετηθούν σε νέο εξωτερικό ηλεκτρολογικό πίνακα, δίπλα στους υφιστάμενους. Η όδευση των καλωδιώσεων θα γίνει είτε εντός του γυψότοιχου μέσα σε εύκαμπτο σωλήνα είτε εντός εμφανούς καναλιού διέλευσης καλωδίων κατάλληλης διατομής. 11 τεμ. Σημεία Φωτισμού: Ηλεκτρολογικές παροχές, ασφαλισμένες σε υφιστάμενο πίνακα με μικροαυτόματους 10Α, με καλώδιο ΝΥΜ 3Χ1,5 mm2 για τα νέα φωτιστικά σώματα στα Ιατρεία Α.7, Α.8, Α.9, στην αποθήκη/rack_room A.10, στο χώρο γκισέ Α.11, στο χώρο αναμονής Α.12α και Α.12β, τροποποίηση κυκλώματος για τα Ιατρεία Α.1-Α.2-Α.3. Σε κάθε παροχή περιλαμβάνεται και ο αντίστοιχος διακόπτης. Η όδευση θα γίνει αρχικά είτε εντός του γυψότοιχου μέσα σε εύκαμπτο σωλήνα είτε εντός εμφανούς καναλιού διέλευσης καλωδίων κατάλληλης διατομής θα καταλήξει. Στην οροφή θα τοποθετηθούν εντός λεπτού πλαστικού καναλιού. 8 τεμ. Σελίδα 10 από 13

11 Διπλό σημείο ρευματοληψίας για κάθε θέση εργασίας. Συνολικά θα υπάρχουν 11 θέσεις εργασίας. Θα έχουμε 4 κυκλώματα με ΝΥΜ 3Χ2,5 mm2 από τον νέο ηλεκτρολογικό πίνακα, ασφαλισμένα με μικροαυτόματο 16Α. Η όδευση θα γίνει εντός εμφανούς καναλιού διέλευσης καλωδίων 105Χ50 χιλ της εταιρείας LEGRAND. Το διακοπτικό υλικό θα είναι της εταιρείας MOSAIC. Νέος επίτοιχος εξωτερικός ηλεκτρολογικός πίνακας, για τις νέες παροχές (A/C 11 κυκλώματα), τις νέες παροχές θέσεων εργασίας (4 κυκλώματα), την παροχή Θερμοσίφωνα (ΝΥΜ 3Χ4 mm2 ασφαλισμένη με αυτόματη ασφάλεια διπολική 2x20Α), πλήρης με μικροαυτόματους, γενικό διακόπτη, ασφάλειες, διακόπτη διαρροής. ΦΩΤΙΣΤΙΚΑ ΣΩΜΑΤΑ Φωτιστικό σώμα LED διαστάσεων 60Χ60 εκ. (αντικαθιστά τα κλασικά 4Χ18W) εμφανές, παρόμοιο με τα υπάρχοντα. Συνολικά θα τοποθετηθούν 17 Φ.Σ.: από δύο Φ.Σ. στα Ιατρεία Α.7 Α.8 Α.9 Α.11, 7 Φ.Σ. σε Χώρο Αναμονής Α.12, και τέλος 2 Φ.Σ. σε είσοδο. Αποξήλωση και επανατοποθέτηση 2 Φ.Σ. 1Χ36W από εξωτ. χώρο Α2/Α3 που καταργείται σε Ενεσοθεραπεία (Α.6). Αποξήλωση και επανατοποθέτηση 5 Φ.Σ. τύπου απλίκας από χώρο εκδηλώσεων στο χώρο αποθήκης/ RACK room (Α.10) με τοποθέτηση λαμπτήρα Led. 11 τεμ. 1 τεμ. 17 τεμ. 7 τεμ. ΑΣΘΕΝΗ Σημείο δομημένης καλωδίωσης με δύο ρευματοδότες RJ45 & καλώδια UΤΡ 4''-CAT.5e ανά θέση εργασίας. Σύνολο 11 θέσεις εργασίας στα Ιατρεία Α.1, Α.2, Α.3, Α.4, Α.5, Α.6α, Α.6β, Α.7, Α.8, Α.9, Α.11 δηλαδή εκτός του χώρου αποθήκης Α.10. Η όδευση θα γίνει εντός εμφανούς καναλιού διέλευσης καλωδίων 105Χ50 χιλ της εταιρείας LEGRAND. Το διακοπτικό υλικό θα είναι της εταιρείας MOSAIC. Εργασίες τερματισμού των 11 σημείων δομημένης καλωδίωσης (δύο ρευματοδοτών RJ45 & καλώδια UΤΡ 4''-CAT.5e ανά θέση εργασίας) σε δύο κατανεμητές-patch panel 24 θέσεων 19'' cat.5e μαζί με την προμήθεια τους. Οι κατανεμητές-patch panel 24 θέσεων θα τοποθετηθούν σε υπάρχων RACK της Υπηρεσίας το οποίο θα τοποθετήσει ο Ανάδοχος στον χώρο αποθήκης Α.10. Επίσης στα ανωτέρω δύο Patch panel, ο Ανάδοχος θα τερματίσει και τρεις γραμμές ΟΤΕ (δηλαδή προμήθεια/ τοποθέτηση σχετικών καλωδίων με εργασία τερματισμού και στα δύο άκρα ΟΤΕ_δίπλα_σε_χελώνες_ΔΕΗ και RACK_αποθήκης). 11 τεμ. 2 τεμ. Και κατ αποκοπή εργασίες Οι αναφερόμενες ποσότητες είναι ενδεικτικές και για το λόγο αυτό είναι απαραίτητη η επί τόπου επίσκεψη και λήψη στοιχείων. Στην τιμή περιλαμβάνεται και κάθε υλικό και εργασία που είναι απαραίτητη για την ολοκλήρωση του έργου έστω και αν δεν αναφέρετε ρητά. Η προϋπολογιζόμενη δαπάνη ανέρχεται στο ποσό των πλέον ΦΠΑ. Οι Συντάξαντες Σελίδα 11 από 13

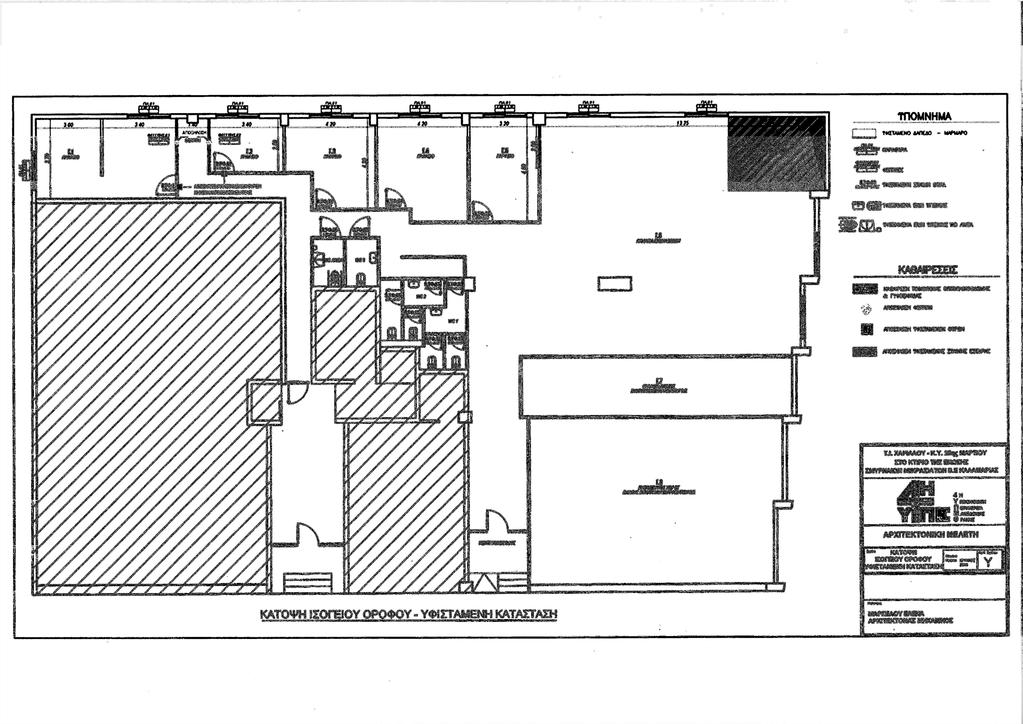

12 18PROC ΑΔΑ: 6ΩΑΤΟΡ1Ο-ΡΔ3 Έρευνα Αγοράς με αριθμό 77/2018, εκτέλεσης εργασιών στο κτίριο Ένωσης Σμυρναίων Μικρασιατών Β.Ε. Καλαμαριάς, για την μετεγκατάσταση του Τοπικού Ιατρείου Καλαμαριάς. ΠΑΡΑΡΤΗΜΑ 2 ΣΧΕΔΙΑ Σελίδα 12 από 13

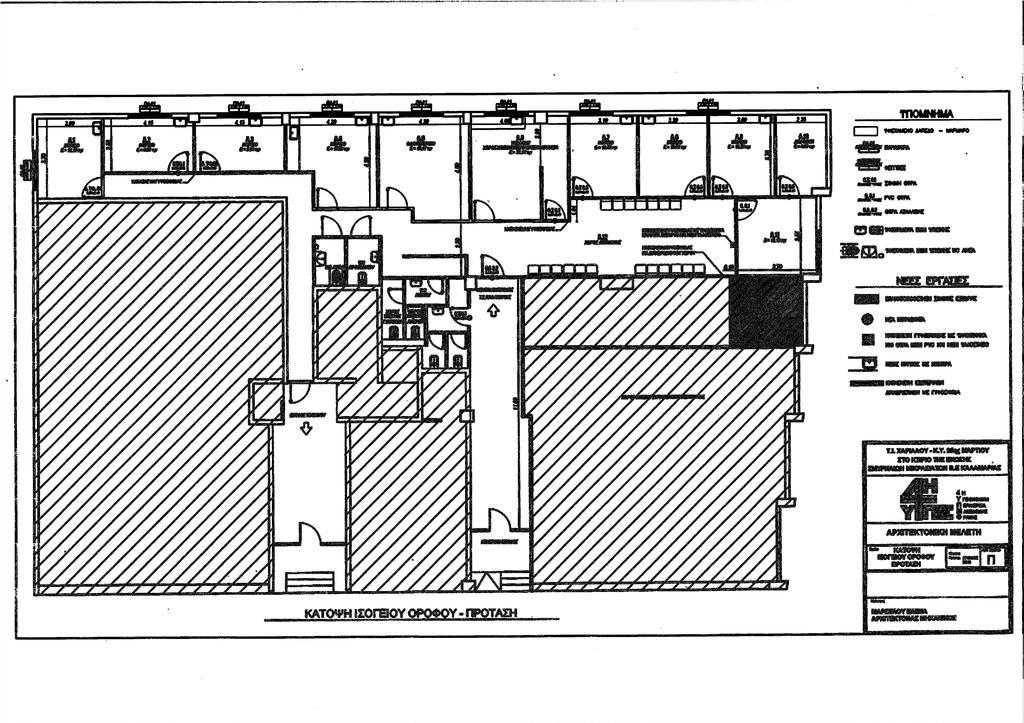

13 18PROC ΑΔΑ: 6ΩΑΤΟΡ1Ο-ΡΔ3 Έρευνα Αγοράς με αριθμό 77/2018, εκτέλεσης εργασιών στο κτίριο Ένωσης Σμυρναίων Μικρασιατών Β.Ε. Καλαμαριάς, για την μετεγκατάσταση του Τοπικού Ιατρείου Καλαμαριάς. Σελίδα 13 από 13
