pentru locuințe noi Sistem split de temperatură scăzută Daikin Altherma Încălzire, apă caldă menajeră şi răcire 1 Sistem split Model nou de pardoseală

Transcript

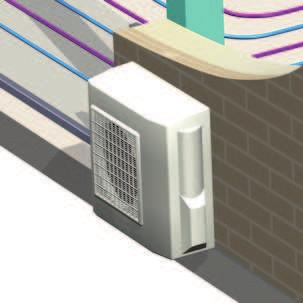

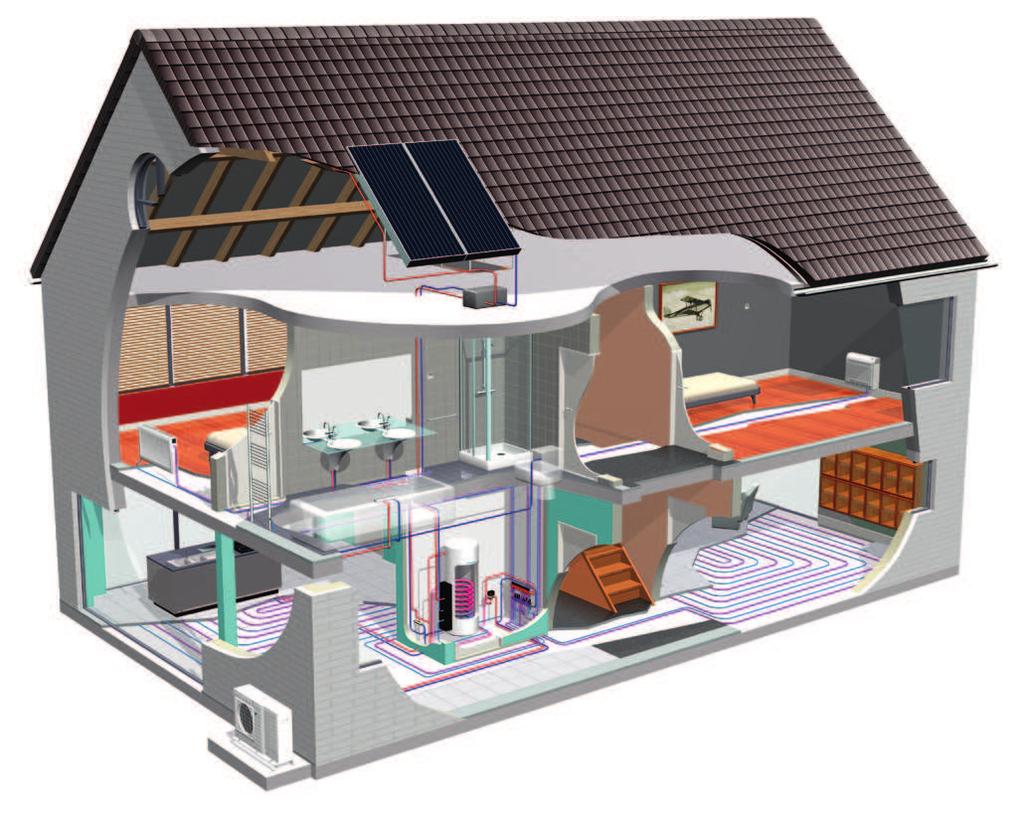

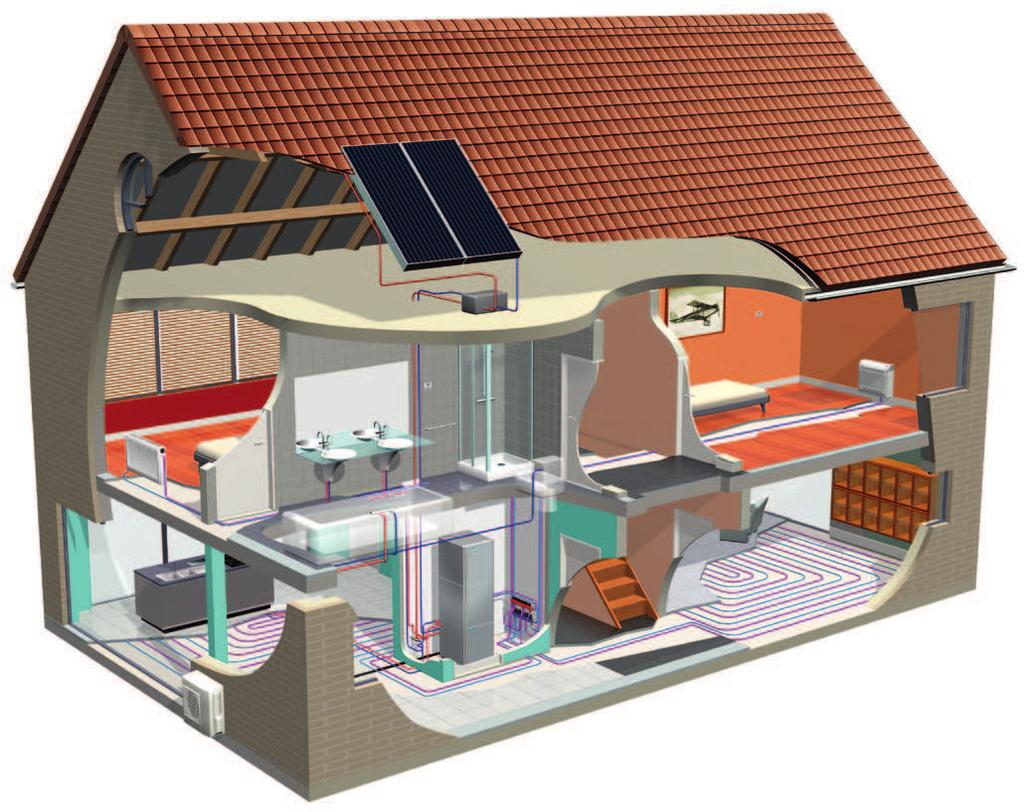

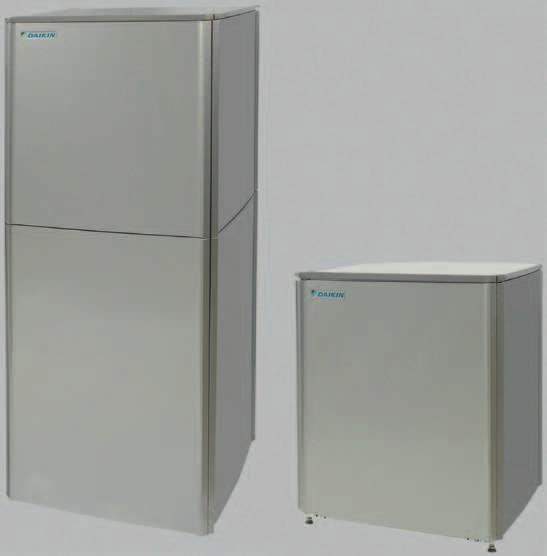

1 Sistem split de temperatură scăzută Daikin Altherma Încălzire, apă caldă menajeră şi răcire pentru locuințe noi 1 Sistem split Un sistem split este alcătuit dintr-o unitate exterioară şi o unitate interioară Unitatea exterioară este compactă şi nu necesită efectuarea de găuri sau lucrări de excavație, fiind uşor de instalat în locuințe şi apartamente. Această unitate extrage căldura din aerul exterior şi o aduce la un nivel al temperaturii suficient de ridicat pentru a furniza încălzire. Ulterior, această căldură este transferată prin intermediul conductelor de agent frigorific, care nu îngheață niciodată, către unitatea interioară, disponibilă ca modele de pardoseală sau de perete. Aici, căldura (până la 55 C) este transferată către sistemul de încălzire prin pardoseală, convectoarele în pompă de căldură, radiatoarele de temperatură scăzută sau ventiloconvectoarele normale şi către sistemul de apă caldă menajeră. În cazul în care se doreşte o combinație încălzire şi răcire, unitatea interioară poate, de asemenea, să scadă temperatura pentru a realiza o răcire confortabilă. Capacități disponibile pentru sisteme split: 6, 7, 8 şi 11, 14, 16 Rezervor de apă caldă menajeră b b - Unitate exterioară Model nou de pardoseală c a c - Rezervor de apă caldă menajeră a - Unitate interioară În ceea ce priveşte apa caldă menajeră, Daikin Altherma vine cu funcții inteligente. Apa din interiorul rezervorului de depozitare este mai întâi încălzită de energia termică din aerul exterior, grație conexiunii la unitatea interioară. Rezervorul standard de apă caldă menajeră cu finisaj din oțel inoxidabil este disponibil în dimensiuni şi capacități diferite. Control uşor Grație termostatului de cameră cu fir sau fără fir, temperatura ideală poate fi reglată uşor, rapid şi comod. Acesta permite o măsurare mai precisă, permițând clientului să regleze nivelurile de confort în mod optim şi mai eficient din punct de vedere energetic. Convector în pompă de căldură Sistemul Daikin Altherma este compatibil cu toate tipurile de emițătoare de căldură, precum sisteme de încălzire prin pardoseală, radiatoare şi ventiloconvectoare. Convectorul în pompă de căldură este soluția optimă, deoarece este mai mult decât un simplu ventiloconvector sau decât orice alt emițător de căldură. Acesta poate furniza atât încălzire, cât şi răcire, dacă este cazul, şi obține eficiența energetică optimă de circa 25% atunci când este conectat la un sistem Daikin Altherma de temperatură scăzută, în combinație cu un sistem de încălzire prin pardoseală. *EKRTW pentru tipul de termostat cu fir montat pe perete şi EKRTR pentru tipul fără fir. 8

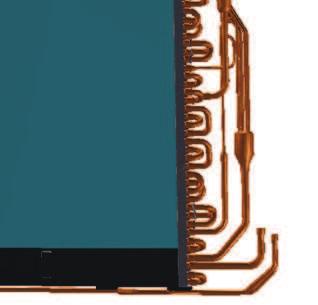

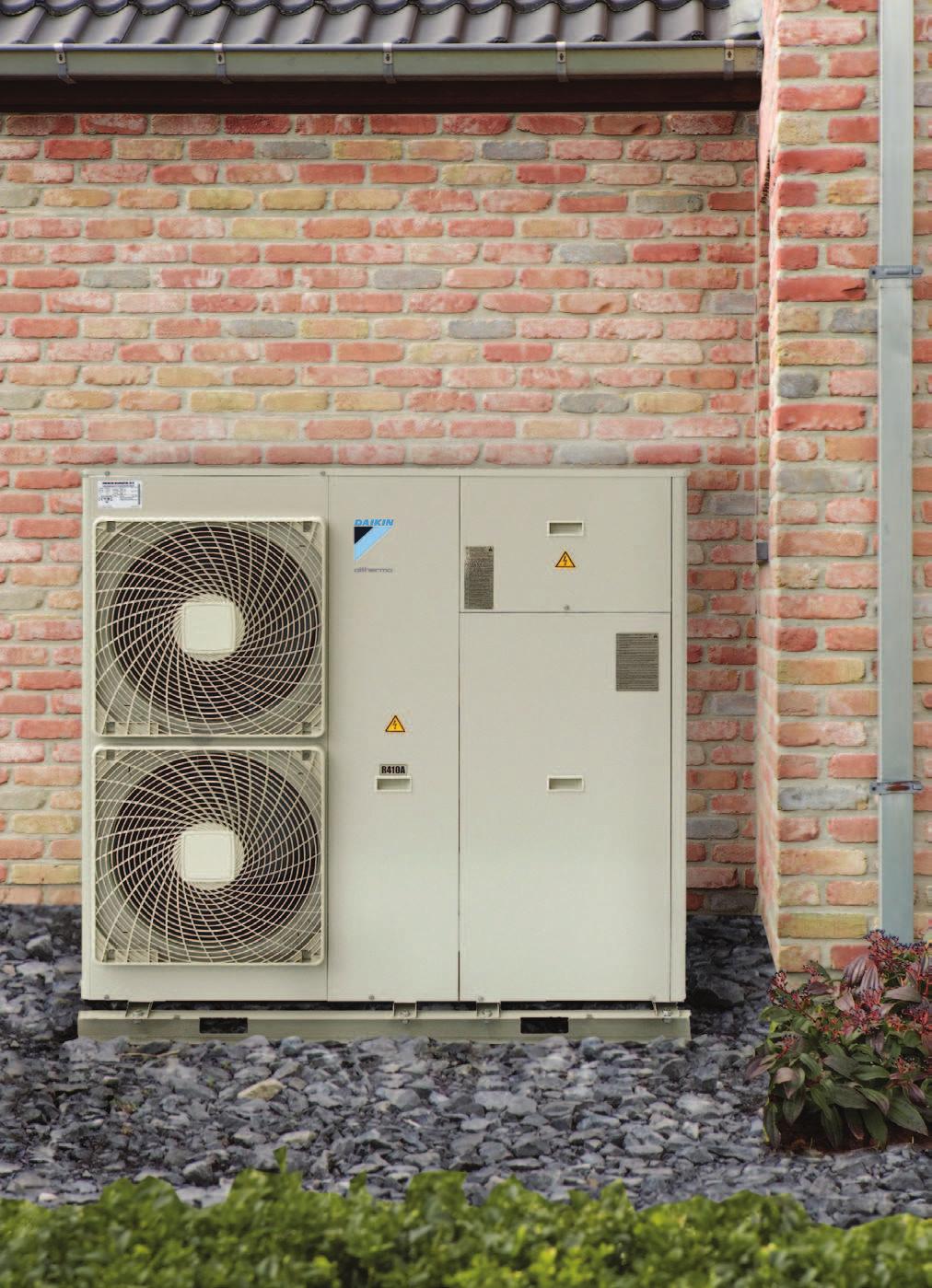

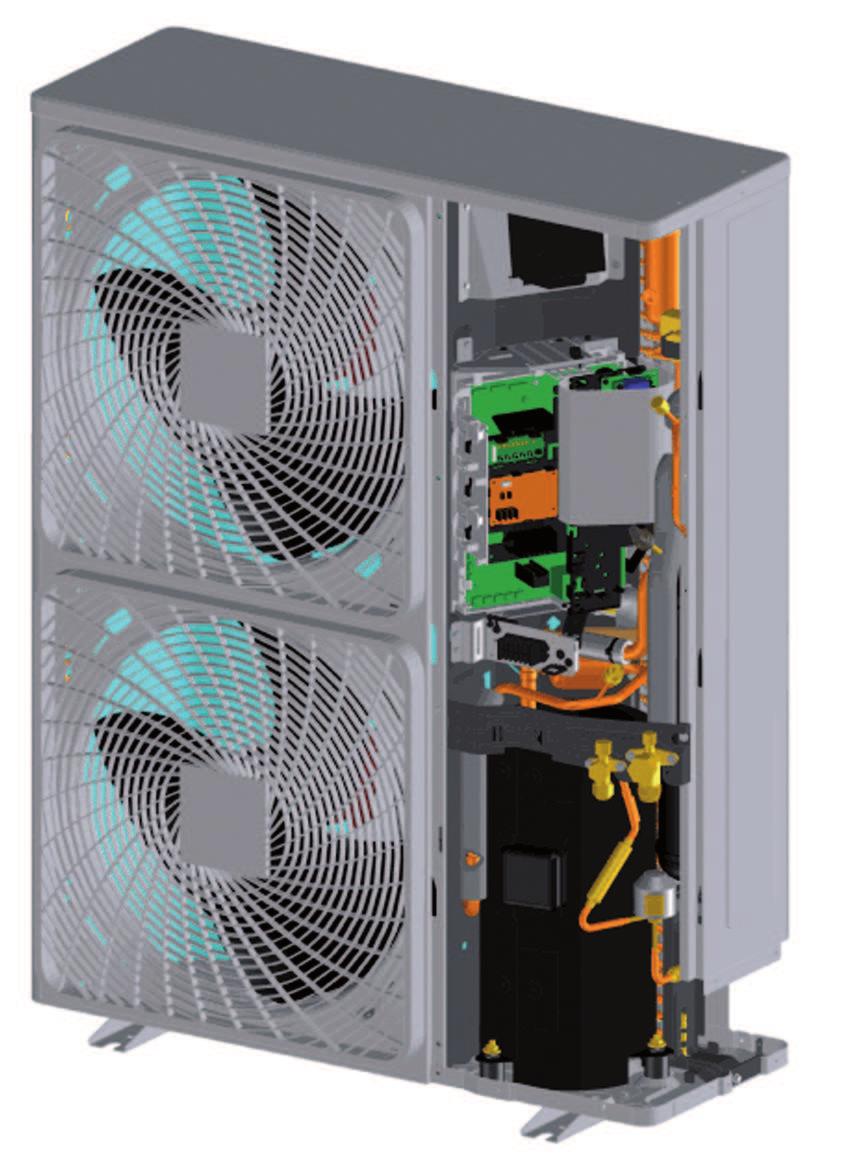

2 UNITATEA EXTERIOARĂ: STANDARD PÂNĂ LA O TEMPERATURĂ EXTERIOARĂ DE -25 C > compactă, rezistență la intemperii şi uşor de instalat > conține un compresor controlat prin inverter pentru eficiență energetică şi reglare precisă a temperaturii > domeniul de funcționare al pompei de căldură: încălzire şi apă caldă menajeră până la o temperatură exterioară de -25 C (în funcție de unitatea selectată). TRATARE ANTICOROZIVĂ A SCHIMBĂTORULUI DE CĂLDURĂ Ca dotare standard, schimbătorul de căldură al grupului exterior beneficiază de o tratare anticorozivă. Această tratate garantează o creştere vizibilă a rezistenței la ploile acide şi la coroziunea provocată de sare. Schimbător de căldură normal Strat hidrofilic Aluminiu w PERFORMANȚĂ SUPERIOARĂ GRAȚIE PRINCIPIULUI INVERTERULUI Coeficientul de performanță (COP) al pompei de căldură Daikin Altherma se datorează în mare parte principiului inverterului Daikin. Un convertizor de frecvență integrat reglează viteza de rotație a compresorului pentru a se corela cu solicitarea de încălzire. Prin urmare, sistemul funcționează la capacitate maximă rareori, iar clientul dumneavoastră va plăti numai energia de care are nevoie. Funcționare în modul încălzire: Temperatură/putere absorbită Temperatura rămâne stabilă Pornire lentă pompă de căldură fără inverter Temp. setată pompă de căldură cu inverter COMPRESOARE CU EFICIENȚĂ RIDICATĂ Timp Modelele de mică capacitate Daikin Altherma (de 6 până la 8 ) sunt echipate cu un compresor swing. Compresoarele swing au devenit tendința în domeniul performanței eficiente din punct de vedere energetic în ultimii 10 ani, în mii de unități exterioare (scurgerile şi frecările sunt practic inexistente). Compresoarele scroll dezvoltate de Daikin, care echipează modelele de mare capacitate Daikin Altherma (de 11 până la 16 ), au fost concepute pentru a fi dispozitive compacte, robuste şi cu un nivel al zgomotului redus, care garantează fiabilitatea în funcționare (fără valve şi cuplaje cu articulații swing încorporate) şi eficiența (grație unui debit inițial scăzut şi unui raport de compresie constant). Această tehnologie este deja utilizată în multe dintre pompele de căldură Daikin. 9

3 Sistem split de temperatură scăzută Daikin Altherma PENTRU CLIMATE RECI CU O TEMPERATURĂ EXTERIOARĂ DE PÂNĂ LA -25 C Pentru a funcționa la temperaturi de -25 C, s-au adăugat mai multe funcții suplimentare față de cele din echiparea standard în vederea îmbunătățirii performanței pe timp de vreme rece. TRECERE DE GAZ CALD: gazul fierbinte trece prin placa inferioară pentru a păstra pozitivă temperatura acesteia şi a menține deschise toate orificiile pentru evacuarea corespunzătoare a condensului. TRECERE DE SUBRĂCIRE: înainte de distribuirea conductei de agent frigorific de la distribuitor în bucle, aceasta trece prin partea inferioară a serpentinei. Acest lucru creşte temperatura agentului frigorific. PLACĂ LATERALĂ: partea laterală a unității exterioare nu are grilaje din metal, prevenind astfel formarea gheții pe grilaj. 10

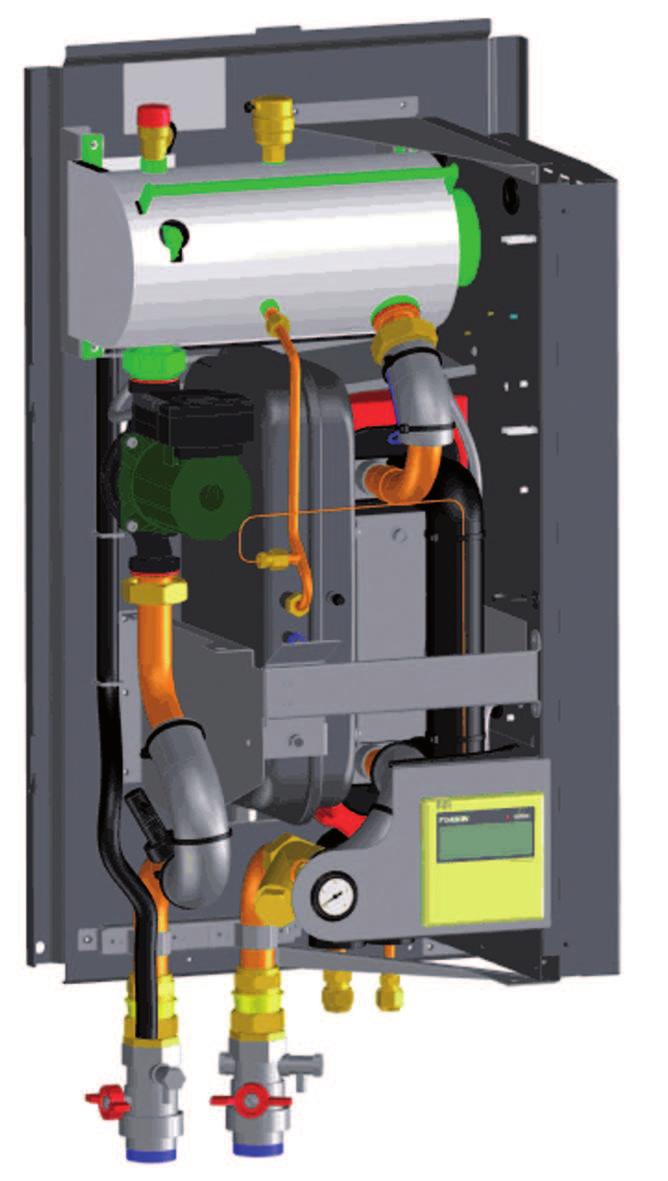

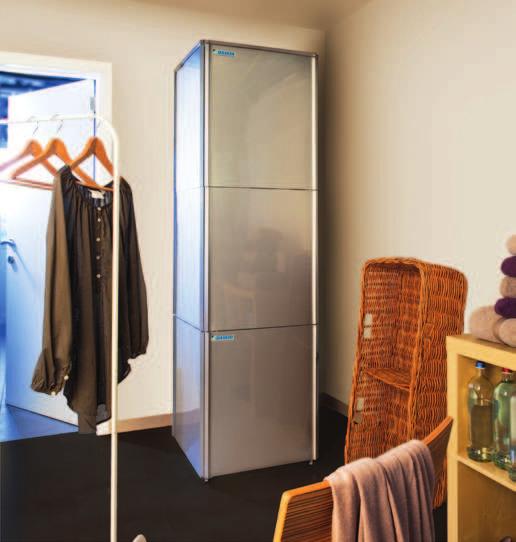

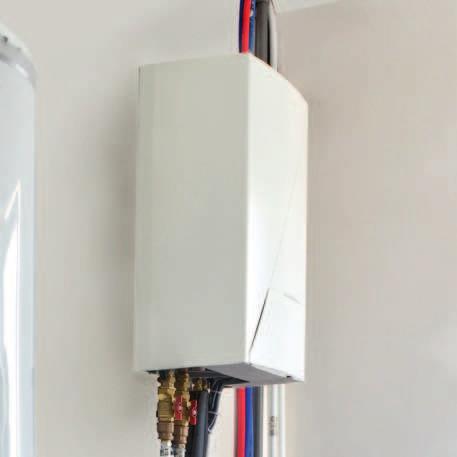

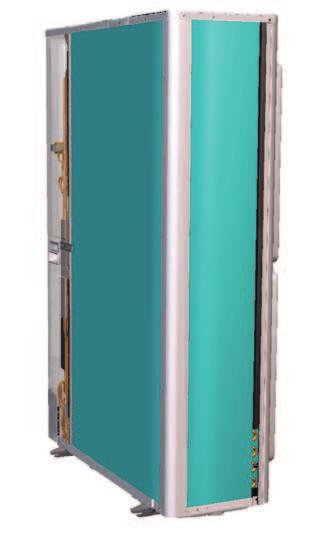

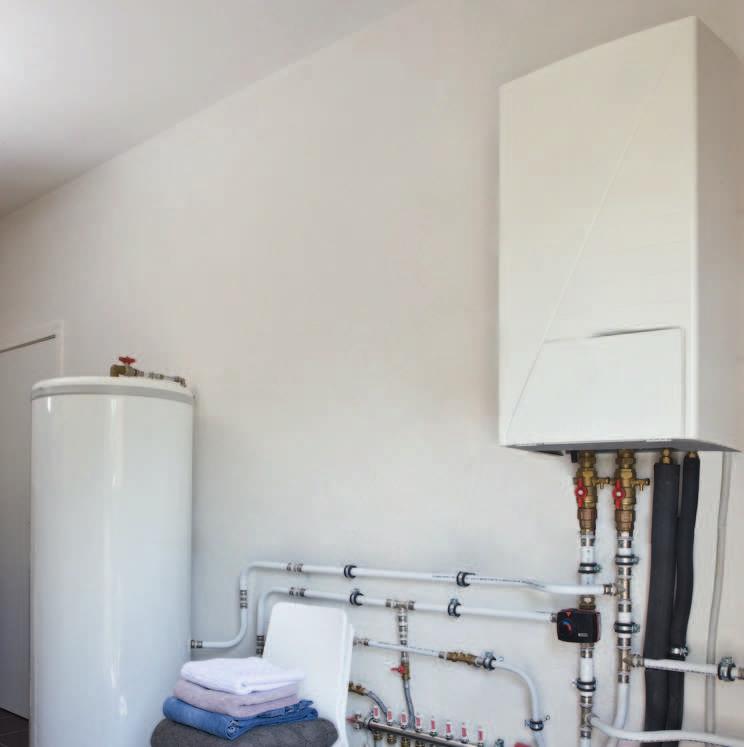

4 UNITATEA INTERIOARĂ: > disponibilă în două versiuni: de pardoseală (EKHV*) şi de perete (EKHB*). Ambele versiuni sunt disponibile în modele numai încălzire sau încălzire şi răcire > încălzitor electric de siguranță încorporat, ca o sursă suplimentară de încălzire în timpul temperaturilor exterioare extrem de scăzute sau ca o sursă de siguranță, în cazul unor probleme la unitatea exterioară > 2 robinete de închidere pentru conectarea turului şi returului instalației de încalzire. > compactă şi uşor de instalat: toate componentele sunt preasamblate şi uşor accesibile pentru lucrări de întreținere. Montarea pe perete este comparabilă cu cea a unui încălzitor cu gaz tradițional Unitate compactă de pardoseală mm mm 1. Vas de expansiune 2. Cutie de conexiuni 3. Conductă de gaz 4. Conductă de lichid 5. Schimbător de căldură 6. Pompă de circulație 7. Încălzitor electric de siguranță 11

5 Sistem split de temperatură scăzută Daikin Altherma POSIBILITĂȚI SUPLIMENTARE GRAȚIE UNITĂȚII INTERIOARE Încălzire şi răcire Dacă alegeți un sistem Daikin Altherma cu o unitate interioară reversibilă (EKHVX sau EKHBX), aceasta va putea încălzi şi răci locuința. În acest caz, pompa de căldură este echipată cu o vană reversibilă cu 4 căi, prin urmare, ciclul de răcire se inversează, iar căldura este evacuată din camere. Unitatea interioară poate răci camerele prin intermediul unui sistem de răcire prin pardoseală sau al ventiloconvectoarelor. Setare a limitelor de temperatură Pentru a preveni reglajele manuale incorecte, se pot implementa limite de temperatură atât pentru răcire, cât şi pentru încălzire. În cazul sistemului de încălzire prin pardoseală, de exemplu, este foarte importantă adaptarea temperaturii apei la tipul pardoselii. Pentru a preveni problemele datorate condensului, temperatura sistemului de răcire prin pardoseală nu poate să fie niciodată mai mică de 18 C. În cazul convectoarelor în pompă de căldură sau al ventiloconvectoarelor, temperatura apei poate coborî până la 5 C. Unitate de perete Schimbător de căldură 2. Vas de expansiune (10 l) 3. Pompă de circulație 4. Rezervor cu încălzire de siguranță 5. Robinet de aerisire 6. Racord agent frigorific lichid 7. Racord agent frigorific gaz 8. Racord retur apa 9. Racord tur apa 10. Manometru (circuit de apă) 11. Filtru de apă 12. Supapă de siguranță 13. Interfață cu utilizatorul 14. Cutie de conexiuni 15. Sesizor de curgere

6 13

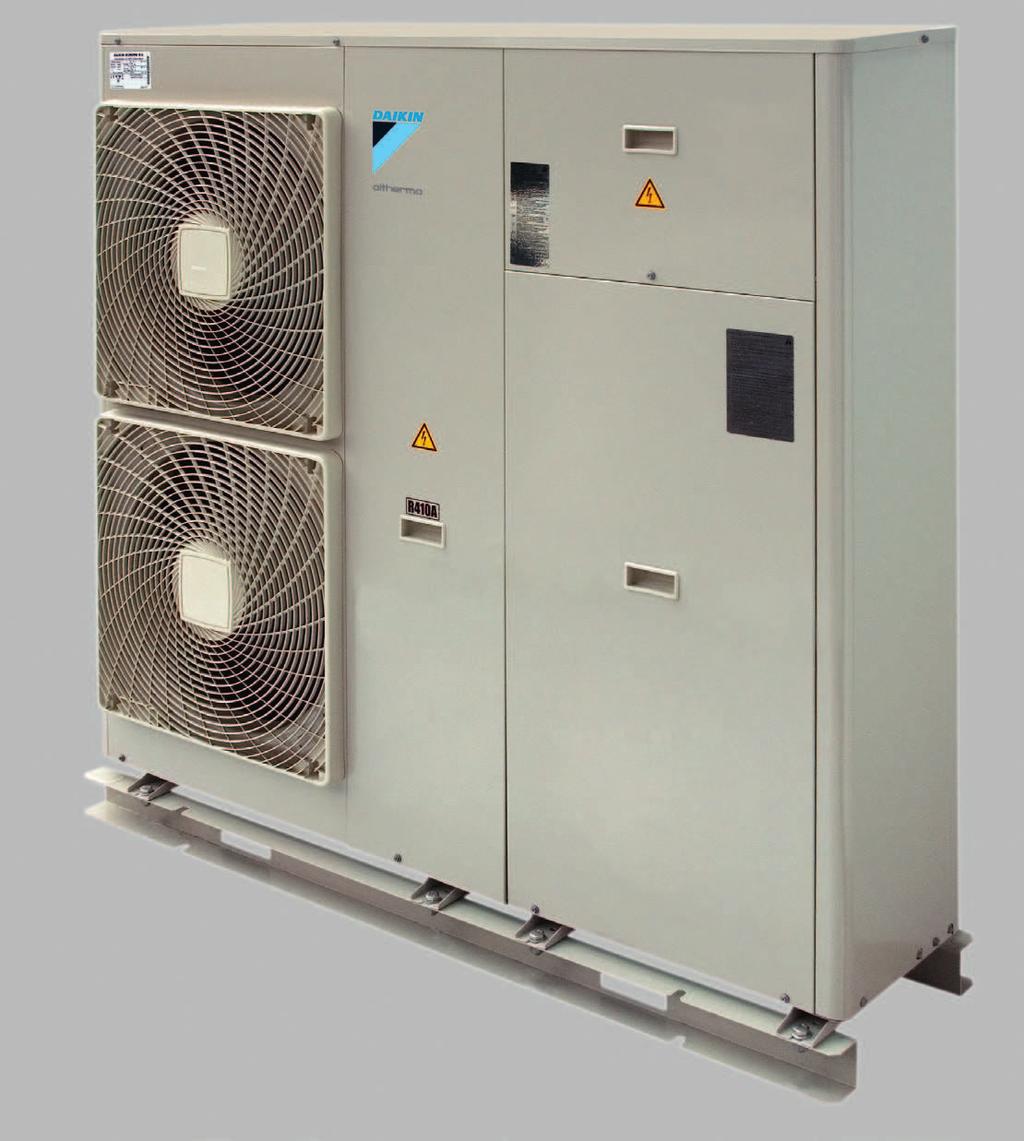

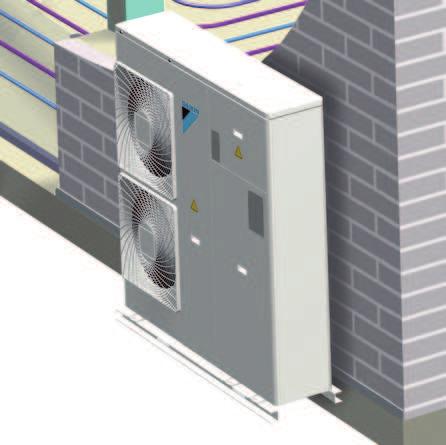

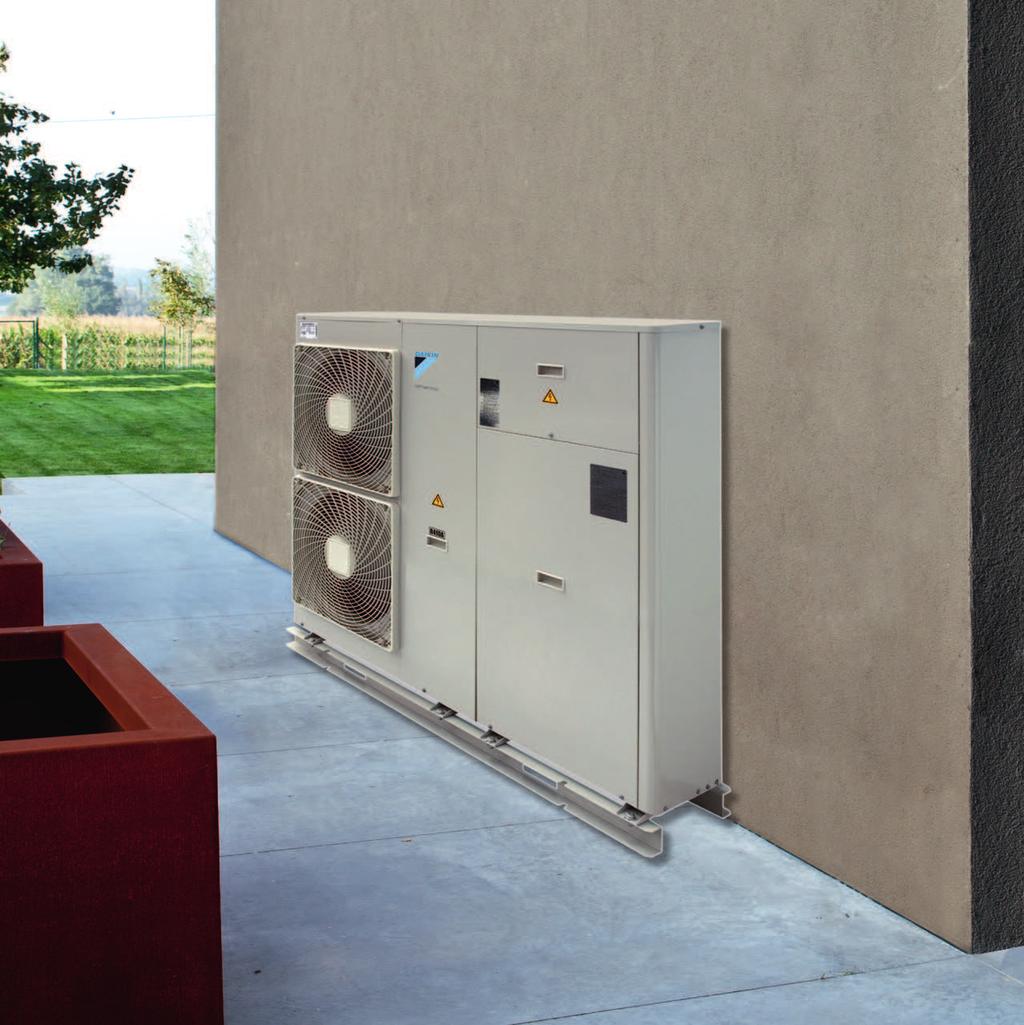

7 Sistem monobloc de temperatură scăzută Daikin Altherma Daikin Altherma oferă două sisteme de temperatură scăzută, inclusiv un sistem de apă caldă menajeră, toate conectându-se la aceeaşi gamă de accesorii. 2 Sistem monobloc Totul combinat într-o singură unitate exterioară În completarea ofertei de sisteme split Daikin Altherma, Daikin a introdus o versiune monobloc, în care toate componentele hidraulice sunt amplasate în unitatea exterioară. În cadrul acestui sistem, conductele de apă, şi nu cele de agent frigorific, vin la unitatea exterioară către interior, făcând instalarea mult mai rapidă pentru un instalator casnic. Capacități disponibile pentru sisteme monobloc: 11, 14, 16 Numai unitate exterioară Accesorii pentru aplicații de temperatură scăzută Sistem de încălzire prin pardoseală Integrarea companiei Rotex în grupul Daikin permite oferirea tuturor componentelor de încălzire. Pentru mai multe informații, contactați furnizorul local. Conectare la sisteme solare Pentru a economisi şi mai multă energie la producerea de apă caldă menajeră, sistemul Daikin Altherma se poate conecta la un sistem solar. Colectorii cu eficiență ridicată transferă toată radiația solară de unde scurte în căldură grație stratului cu selectivitate ridicată. Colectorii pot fi montați pe țiglele de pe acoperiş. 14

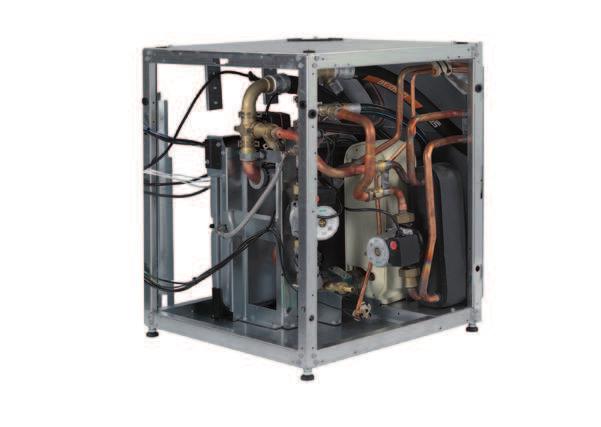

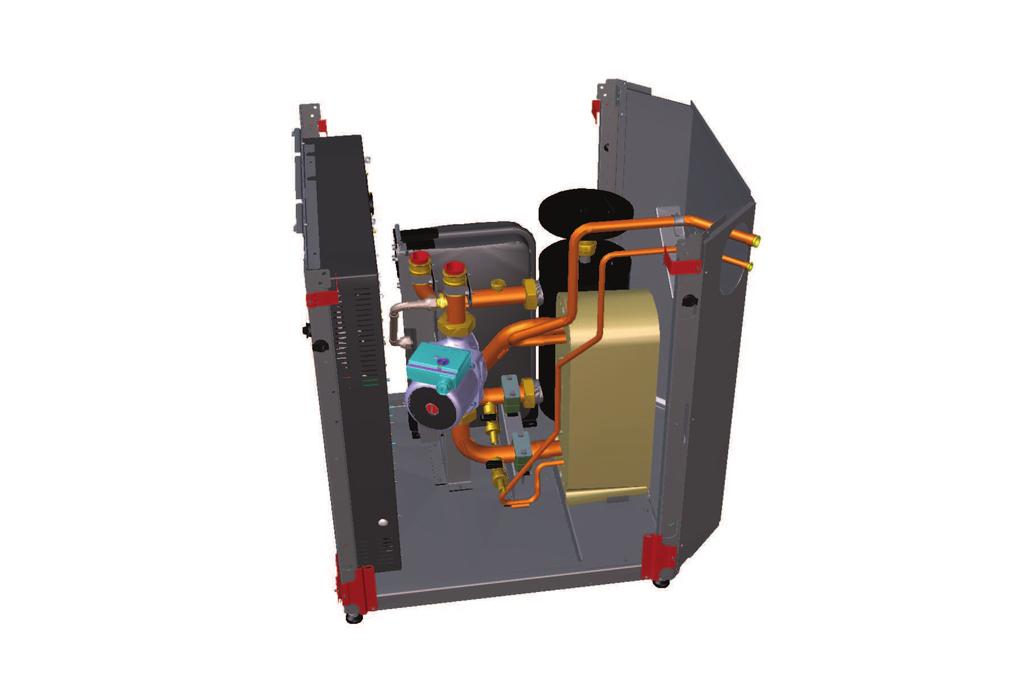

8 > Toate componentele hidraulice sunt amplasate în unitatea exterioară > Tubulatură de H 2 O între unitatea exterioară şi echipamentele de încălzire din interior > Protecție la îngheț a componentelor hidraulice În vederea protejării conductelor de apă pe timp de iarnă împotriva înghețului, toate componentele hidraulice sunt izolate, iar un program special aplicat va activa pompa şi încălzitorul de siguranță, dacă este necesar. Acest lucru previne scăderea temperaturii apei sub punctul de îngheț şi necesitatea adăugării de glicol în conductele de apă. Tubulatură de H 2 O, fără agent frigorific > Sistemul monobloc Daikin Altherma este disponibil în următoarele versiuni - numai încălzire sau încălzire şi răcire - cu încălzitor al plăcii inferioare - monofazat sau trifazat - 11, 14 sau 16 > Încălzitor electric de siguranță încorporat ca sursă suplimentară de încălzire în timpul temperaturilor exterioare extrem de reci. Sistemul monobloc Daikin Altherma este echipat cu un încălzitor de siguranță de 6, care poate fi reglat la 3 (unități monofazate) sau la 2 (unități trifazate) prin modificarea cablajelor la punerea în funcțiune. Dacă este cazul, un încălzitor de siguranță opțional de 6 în linie se poate monta în interior (de asemenea, reglabil la 2 sau 3 ). Carcasă de 11, 14 şi 16 Compresoarele scroll dezvoltate de Daikin, care echipează modelele Daikin Altherma monobloc au fost concepute pentru a fi dispozitive compacte, robuste şi cu un nivel al zgomotului redus, care garantează fiabilitatea în funcționare (fără valve şi cuplaje cu articulații swing încorporate) şi eficiența (grație unui debit inițial scăzut şi unui raport de compresie constant). Această tehnologie este deja utilizată în multe dintre pompele de căldură Daikin. 15

9 Sistem de perete split de temperatură scăzută BE/31/001 Până la o temperatură exterioară de -25 C Unitate interioară EKHBH008BB EKHBX008BB EKHBH016BB EKHBX016BB Carcasă Culoare RAL9010 Material Oțel galvanizat vopsit cu poliester epoxidic Dimensiuni Unitate Înălțime x lățime x adâncime mm Greutate Unitate kg Domeniu de funcționare Încălzire Ambiant Min.~Max. C Parte de apă Min.~Max. C Răcire Ambiant Min.~Max. C Parte de apă Min.~Max. C Nivel de putere sonoră Viteză medie 0 ESP dba Nivel de presiune sonoră Viteză medie 0 ESP dba Unitate exterioară Capacitate de Min. încălzire Nom. Max. Capacitate de Min. BE/31/001 răcire Nom. Max. Putere absorbită Încălzire Nom. Max. COP Dimensiuni Unitate Înălțime x lățime x adâncime mm Greutate Unitate kg Domeniu de Încălzire Min.~Max. CWB funcționare Răcire Min.~Max. CDB Apă caldă menajeră Min.~Max. CDB Numai încălzire Încălzire şi răcire Încălzire şi răcire Numai încălzire Încălzire şi răcire Încălzire şi răcire 922x502x (1) / -25 (2)~35 15~50-10~43-10~43-5~22-5~ Încălzire şi răcire ERLQ006BBV3 ERLQ007BBV3 ERLQ008BBV3 ERLQ011CV3 ERLQ014CV3 ERLQ016CV3 ERLQ011CW1 ERLQ014CW1 ERLQ016CW (1) / 3.87 (2) 4.36 (1) / 3.87 (2) 4.36 (1) / 3.87 (2) (1) / 5.03 (2) 6.84 (1) / 6.10 (2) 8.43 (1) / 7.64 (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) 7.45 (1) / 6.68 (2) 8.79 (1) / 7.98 (2) 9.58 (1) / 8.76 (2) 8.81 (3) / 8.16 (4) (3) / (4) (3) / (4) 8.81 (3) / 8.16 (4) (3) / (4) (3) / (4) 4.82 (1) / 3.67 (2) 4.82 (1) / 3.67 (2) 4.82 (1) / 3.67 (2) (1) / 5.12 (2) 8.16 (1) / 5.86 (2) 8.37 (1) / 6.08 (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) 7.20 (1) / 5.12 (2) 8.50 (1) / 6.13 (2) 8.91 (1) / 7.10 (2) (1) / 1.58 (2) 1.58 (1) / 1.95 (2) 2.08 (1) / 2.54 (2) 2.41 (1) / 3.15 (2) 3.14 (1) / 4.12 (2) 3.72 (1) / 4.60 (2) 2.41 (1) / 3.15 (2) 3.14 (1) / 4.12 (2) 3.72 (1) / 4.60 (2) (3) / 4.05 (4) 4.86 (3) / 5.57 (4) 5.40 (3) / 6.25 (4) 3.43 (3) / 4.05 (4) 4.86 (3) / 5.57 (4) 5.40 (3) / 6.25 (4) 4.56 (1) / 3.18 (2) 4.34 (1) / 3.13 (2) 4.05 (1) / 3.00 (2) 4.66 (1) / 3.48 (2) 4.46 (1) / 3.29 (2) 4.30 (1) / 3.29 (2) 4.66 (1) / 3.48 (2) 4.46 (1) / 3.29 (2) 4.30 (1) / 3.29 (2) 735x825x300 1,345x900x320 1,345x900x ~25-25~35-25~35 10~ ~ ~46-20~35-20~35-20~35 Agent frigorific Tip R-410A R-410A R-410A Încărcare kg Nivel de putere Încălzire Nom. dba sonoră Răcire Nom. dba Nivel de presiune Încălzire Nom. dba sonoră Răcire Nom. dba Alimentare electrică Nume/fază/frecvență/tensiune Hz/V V3/1~/50/230 V3/1~/50/230 W1/3N~/50/400 Curent Siguranțe recomandate A (1) Condiții: Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Condiții: Ta DB/WB 7 C/6 C - LWC 45 C (Dt=5 C) 16

10 Sistem de pardoseală split de temperatură scăzută BE/31/001 Până la o temperatură exterioară de -25 C Unitate interioară EKHVH008BB EKHVX008BB EKHVH016BB EKHVX016BB Carcasă Culoare Gri metalic Material Tablă pretratată Dimensiuni Unitate Înălțime x lățime x adâncime mm Greutate Unitate kg Domeniu de funcționare Încălzire Ambiant Min.~Max. C Parte de apă Min.~Max. C Răcire Ambiant Min.~Max. C Parte de apă Min.~Max. C Apă caldă menajeră Parte de apă Min.~Max. C Nivel de putere sonoră Viteză medie 0 ESP dba Nivel de presiune sonoră Viteză medie 0 ESP dba Unitate exterioară Capacitate de Min. încălzire Nom. Max. Capacitate de Min. răcire Nom. BE/31/001 Max. Putere absorbită Încălzire Nom. COP Dimensiuni Unitate Înălțime x lățime x adâncime mm Greutate Unitate kg Numai încălzire Încălzire şi răcire Încălzire şi răcire Numai încălzire Încălzire şi răcire Încălzire şi răcire 705x600x ~35 15 ~50-10~46-10~46-5~22-5~22 25~ Încălzire şi răcire ERLQ006BBV3 ERLQ007BBV3 ERLQ008BBV3 ERLQ011CV3 ERLQ014CV3 ERLQ016CV3 ERLQ011CW1 ERLQ014CW1 ERLQ016CW (1) / 3.87 (2) 4.36 (1) / 3.87 (2) 4.36 (1) / 3.87 (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) 5.75 (1) / 5.03 (2) 6.84 (1) / 6.10 (2) 8.43 (1) / 7.64 (2) 8.81 (3) / 8.16 (4) (3) / (4) (3) / (4) 8.81 (3) / 8.16 (4) (3) / (4) (3) / (4) 7.45 (1) / 6.68 (2) 8.79 (1) / 7.98 (2) 9.58 (1) / 8.76 (2) 2.41 (1) / 3.15 (2) 3.14 (1) / 4.12 (2) 3.72 (1) / 4.60 (2) 2.41 (1) / 3.15 (2) 3.14 (1) / 4.12 (2) 3.72 (1) / 4.60 (2) 4.82 (1) / 3.67 (2) 4.82 (1) / 3.67 (2) 4.82 (1) / 3.67 (2) (1) / 5.12 (2) 8.16 (1) / 5.86 (2) 8.37 (1) / 6.08 (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) 7.20 (1) / 5.12 (2) 8.50 (1) / 6.13 (2) 8.91 (1) / 7.10 (2) (1) / 1.58 (2) 1.58 (1) / 1.95 (2) 2.08 (1) / 2.54 (2) 3.43 (3) / 4.05 (4) 4.86 (3) / 5.57 (4) 5.40 (3) / 6.25 (4) 3.43 (3) / 4.05 (4) 4.86 (3) / 5.57 (4) 5.40 (3) / 6.25 (4) 4.56 (1) / 3.18 (2) 4.34 (1) / 3.13 (2) 4.05 (1) / 3.00 (2) 4.66 (1) / 3.48 (2) / 2.57 (3) / 2.01 (4) 4.46 (1) / 3.29 (2) / 2.40 (3) / 1.97 (4) 4.30 (1) / 3.29 (2) / 2.28 (3) / 1.82 (4) 4.66 (1) / 3.48 (2) / 2.57 (3) / 2.01 (4) 4.46 (1) / 3.29 (2) / 2.40 (3) / 1.97 (4) 4.30 (1) / 3.29 (2) / 2.28 (3) / 1.82 (4) 735x825x300 1,345x900x320 1,345x900x ~25-25~35-25~35 10~ ~ ~46 Domeniu de Încălzire Min.~Max. CWB funcționare Răcire Min.~Max. CDB Apă caldă menajeră Min.~Max. CDB -15~35-20~35-20~35 Agent frigorific Tip R-410A R-410A R-410A Încărcare kg Nivel de putere Încălzire Nom. dba sonoră Răcire Nom. dba Nivel de presiune Încălzire Nom. dba sonoră Răcire Nom. dba Alimentare electrică Nume/fază/frecvență/tensiune Hz/V V3/1~/50/230 V3/1~/50/230 W1/3N~/50/400 Curent Siguranțe recomandate A (1) Condiții: Ta DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Condiții: Ta DB/WB 7 C/6 C - LWC 45 C (Dt=5 C) 17

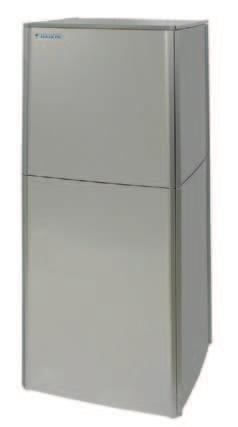

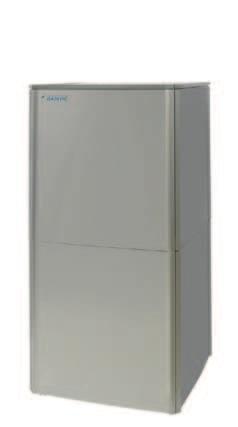

11 Sistem monobloc de temperatură scăzută Numai încălzire - de 11 până la 16 Cu încălzitor al plăcii inferioare Capacitate de încălzire Nom. EDLQ011BB6V (1) / (2) EDLQ014BB6V (1) / (2) EDLQ016BB6V (1) / (2) EDLQ011BB6W (1) / (2) EDLQ014BB6W (1) / (2) EDLQ016BB6W (1) / (2) Putere absorbită Încălzire Nom (1) / 3.22 (2) 3.20 (1) / 3.91 (2) 3.79 (1) / 4.62 (2) 2.51 (1) / 3.12 (2) 3.22 (1) / 3.98 (2) 3.72 (1) / 4.58 (2) COP Dimensiuni Unitate Înălțime mm 4.54 (1) / 3.37 (2) 4.37 (1) / 3.35 (2) 1, (1) / 3.26 (2) 4.46 (1) / 3.48 (2) 4.35 (1) / 3.29 (2) 1, (1) / 3.29 (2) Lățime mm 1,435 1,435 Adâncime mm Greutate Unitate kg Componentă Curent încălzitor Tip 6V3 6W1 hidraulică de siguranță Alimentare Fază/frecvență/ electrică tensiune Hz/V 1~/50/230 3~/50/400 Domeniu de funcționare Încălzire Ambiant Min.~Max. CWB Parte de apă Min.~Max. C -15~35 15~55-15~35 15 (6)~55 (6) Apă caldă menajeră Ambiant Min.~Max. CDB Parte de apă Min.~Max. C -15~43 25~80-15~43 25~80 Agent frigorific Tip R-410A R-410A Încărcare kg Nivel de putere sonoră Încălzire Nom. dba Nivel de presiune sonoră Încălzire Nom. dba Componentă Alimentare Nume V3 W1 compresor electrică Fază 1~ 3N~ principală Frecvență Hz Tensiune V (1) Condiția 1: Ta de răcire 35 C - LWE 18 C (DT = 5 C); Ta de încălzire DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Condiția 2: Ta de răcire 35 C - LWE 7 C (DT = 5 C); Ta de încălzire DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) 18

12 Sistem monobloc de temperatură scăzută Sistem monobloc reversibil monofazat sau trifazat de la 11 la 16 Sistem de încălzire şi răcire eficient din punct de vedere energetic având la bază tehnologia pompelor de căldură aer-apă Tubulatură de H 2 O dintre unitatea exterioară şi emițătoarele de căldură de interior Facturi de energie mici şi emisii reduse de CO 2 Certificat conform etichetei ecologice Încălzitor electric de siguranță încorporat ca sursă suplimentară de încălzire în timpul temperaturilor exterioare extrem de reci Compresor scroll controlat prin inverter Încălzire şi răcire Cu încălzitor al plăcii inferioare Capacitate de încălzire Nom. Capacitate de răcire Nom. Putere absorbită Răcire Nom. Încălzire Nom. COP EER Dimensiuni Unitate Înălțime mm Lățime mm Adâncime mm Greutate Unitate kg Componentă Curent încălzitor Tip hidraulică de siguranță Alimentare Fază/frecvență/ Hz/V electrică tensiune Domeniu de funcționare Încălzire Ambiant Min.~Max. CWB Parte de apă Min.~Max. C Răcire Ambiant Min.~Max. CDB Parte de apă Min.~Max. C Apă caldă menajeră Ambiant Min.~Max. CDB Parte de apă Min.~Max. C EBLQ011BB6V3 EBLQ014BB6V3 EBLQ016BB6V3 EBLQ011BB6W1 EBLQ014BB6W1 EBLQ016BB6W (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) (1) / (2) 3.78 (1) / 3.60 (2) 5.65 (1) / 5.30 (2) 6.28 (1) / 5.85 (2) 3.78 (1) / 3.60 (2) 5.32 (1) / 4.98 (2) 6.06 (1) / 5.65 (2) 2.47 (1) / 3.22 (2) 3.20 (1) / 3.91 (2) 3.79 (1) / 4.62 (2) 2.51 (1) / 3.12 (2) 3.22 (1) / 3.98 (2) 3.72 (1) / 4.58 (2) 4.54 (1) / 3.37 (2) 4.37 (1) / 3.35 (2) 4.22 (1) / 3.26 (2) 4.46 (1) / 3.48 (2) 4.35 (1) / 3.29 (2) 4.30 (1) / 3.29 (2) 3.39 (1) / 2.78 (2) 2.83 (1) / 2.36 (2) 2.66 (1) / 2.24 (2) 3.39 (1) / 2.78 (2) 3.01 (1) / 2.51 (2) 2.76 (1) / 2.32 (2) 1,418 1,418 1,435 1, V3 6W1 1~/50/230 3~/50/400-15~35-15~35 15 (6)~55 (6) 15 (6)~55 (6) 10~46 10~46 5~22 5~22-15~43-15~43 25~80 25~80 Agent frigorific Tip R-410A R-410A Încărcare kg Nivel de putere Încălzire Nom. dba sonoră Răcire Nom. dba Nivel de presiune Încălzire Nom. dba sonoră Răcire Nom. dba Componentă Alimentare Nume V3 W1 compresor electrică principală Fază Frecvență Hz 1~ 50 3N~ 50 Tensiune V (1) Condiția 1: Ta de răcire 35 C - LWE 18 C (DT = 5 C); Ta de încălzire DB/WB 7 C/6 C - LWC 35 C (DT = 5 C) (2) Condiția 2: Ta de răcire 35 C - LWE 7 C (DT = 5 C); Ta de încălzire DB/WB 7 C/6 C - LWC 45 C (DT = 5 C) 19

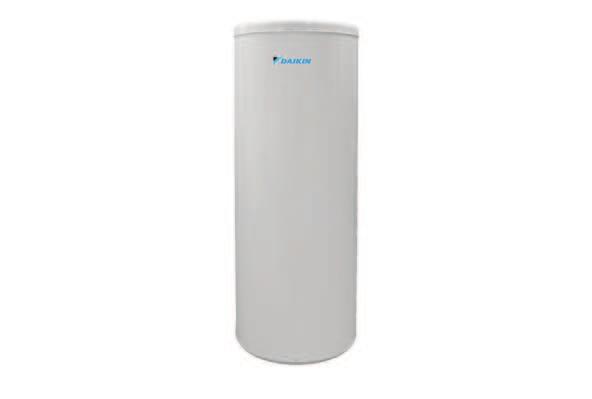

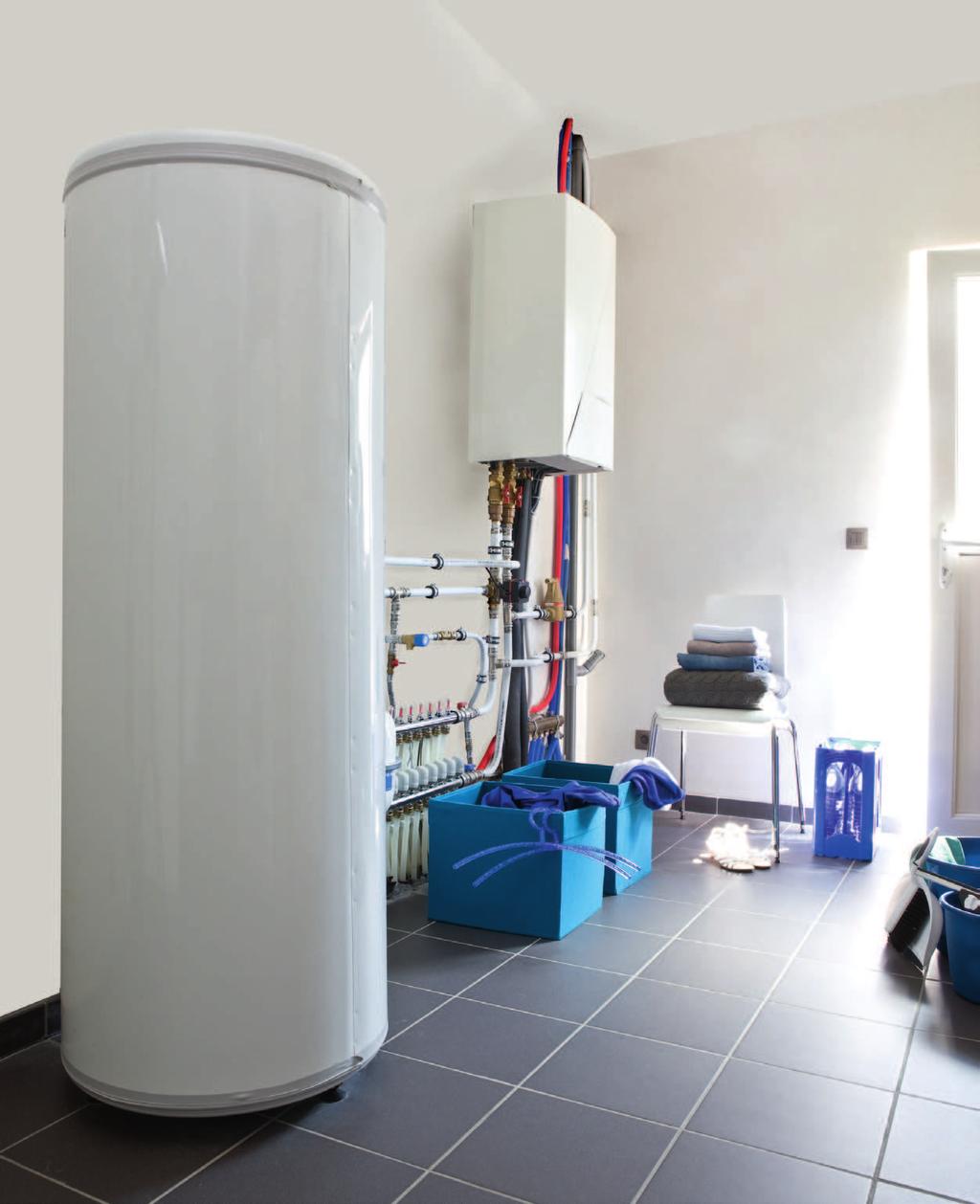

13 Rezervoare de apă caldă menajeră Indiferent dacă clientul doreşte numai apă caldă menajeră sau să beneficieze de energia solară, Daikin oferă rezervorul de apă caldă menajeră care îi satisface cerințele. Rezervor de apă caldă menajeră EKHTS-AC EKHWS-B EKHWE-A UNITATE INTERIOARĂ Unitate de perete EKHBH-BB EKHBX-BB apă caldă + solar (opțional) De pardoseală EKHVH-BB EKHVX-BB apă caldă + solar (opțional) MONOBLOC EDLQ-BB6V3/EDLQ-BB6W1 Cu încălzitor al plăcii inferioare EBLQ-BB6V3/EBLQ-BB6V3 apă caldă + solar (opțional) EDHQ-BB6V3/EDHQ-BB6W1 Fără încălzitor al plăcii inferioare EBHQ-B6V3/EBHQ-BB6V3 EKHTS200AC EKHTS260AC Rezervor de apă caldă menajeră din oțel inoxidabil Unitatea interioară şi rezervorul de apă caldă menajeră pot fi suprapuse pentru a economisi spațiu sau pot fi instalate în apropiere, dacă este disponibilă numai o înălțime limitată Disponibil în versiunile de 200 şi de 260 de litri Pierderea de căldură este redusă la un nivel minim grație izolației de calitate ridicată La intervale necesare, unitatea interioară poate încălzi apa la 60 C pentru a preveni riscul dezvoltării bacteriilor Încălzire eficientă la temperatura dorită: de la 10 C la 50 C în numai 60 de minute Rezervor de apă caldă menajeră EKHTS200AC EKHTS260AC Carcasă Culoare Gri metalic Material Oțel galvanizat (tablă pretratată) Dimensiuni Unitate înălțime x integrat în unitatea interioară x lățime x adâncime 2,010x600x695 2,285x600x695 Greutate Unitate Gol kg Rezervor Volum de apă l Material Oțel inoxidabil (EN ) Temperatură maximă a apei C 75 Schimbător de căldură Cantitate Material tub 1 Oțel duplex (EN ) Suprafață frontală m² 1.56 Volum serpentină internă l

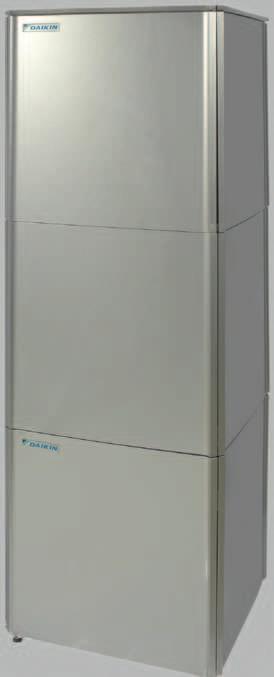

14 Indiferent dacă clientul doreşte numai apă caldă menajeră sau să beneficieze de energia solară, Daikin oferă rezervorul de apă caldă menajeră care îi satisface cerințele. Unitatea interioară şi rezervorul de apă caldă menajeră pot fi suprapuse pentru a economisi spațiu sau pot fi instalate în apropiere, dacă este disponibilă numai o înălțime limitată. SAU Suprapuse Nesuprapuse EKHTS: REZERVOR DE APĂ CALDĂ MENAJERĂ > Disponibil în versiunile de 200 şi de 260 de litri > Încălzire eficientă la temperatura dorită: de la 10 C la 50 C în numai 60 de minute* > Pierderea de căldură este redusă la un nivel minim grație izolației de calitate ridicată > La intervale necesare, unitatea interioară poate încălzi apa la 60 C pentru a preveni riscul dezvoltării bacteriilor. * Test realizat cu o unitate exterioară de 16, la o temperatură ambiantă de 7 C, cu un rezervor de 200 l Racord de apă caldă 2. Teu (furnizat la fața locului) 3. Racord supapă de siguranță 4. Supapă de siguranță (furnizată la fața locului) 5. Orificiu de recirculare 6. Mufă termistor 7. Racord intrare agent termic 8. Serpentină schimbător de căldură 9. Racord ieşire agent termic 10. Racord de apă rece 11. Termistor 12. Anod 13. Orificii decupate 14. Orificii decupate 21

15 Rezervoare de apă caldă menajeră EKHWS-B Rezervor de apă caldă menajeră din oțel inoxidabil Disponibil în versiunile de 150, 200 şi de 300 de litri Rezervor de apă caldă menajeră EKHWS150B3V3 EKHWS200B3V3 EKHWS300B3V3 EKHWS200B3Z2 EKHWS300B3Z2 Carcasă Culoare Alb neutru Material Oțel moale cu înveliş epoxidic Dimensiuni Unitate Înălțime x lățime x adâncime mm 900x580x580 1,150x580x580 1,650x580x580 1,150x580x580 1,650x580x580 Greutate Unitate Gol kg Rezervor Volum de apă l Material Oțel inoxidabil (DIN ) Temperatură maximă a apei C 85 Schimbător de căldură Cantitate Material tub 1 Oțel duplex LDX 2101 Încălzitor auxiliar Capacitate Alimentare electrică Fază/frecvență/tensiune Hz/V 3 1~/50/230 2~/50/400 EKHWE200A Rezervor at de apă caldă menajeră Disponibil în versiunile de 150, 200 şi de 300 de litri Rezervor de apă caldă menajeră EKHWE150A3V3 EKHWE200A3V3 EKHWE300A3V3 EKHWE200A3Z2 EKHWE300A3Z2 Carcasă Culoare RAL9010 Material Oțel cu înveliş epoxidic Dimensiuni Unitate Înălțime x diametru mm Greutate Unitate Gol kg Rezervor Volum de apă l Temperatură maximă a apei C Încălzitor auxiliar Capacitate Alimentare electrică Fază/frecvență/tensiune Hz/V 1,205x545 1,580x545 1,572x660 1,580x545 1,572x ~/50/230 2~/50/400 22

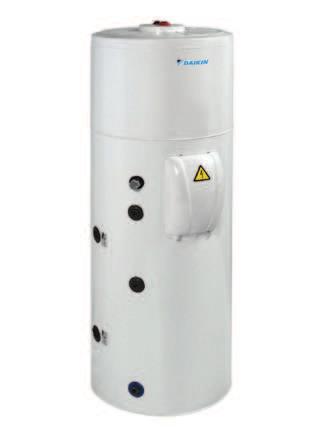

16 REZERVOR DE APĂ CALDĂ MENAJERĂ EKHWS - EKHWE > model igienic din oțel inoxidabil (EKHWS) sau oțel at (EKHWE) > în combinație cu sisteme de încălzire de perete şi monobloc > disponibil în 3 capacități: 150, 200 şi 300 de litri > material de izolare fără cfc de 40 mm (poliuretan) pentru rezervoarele din oțel inoxidabil şi de 50 mm pentru rezervoarele din oțel at > conține 2 elemente de încălzire: un schimbător de căldură în partea inferioară, în care circulă apa caldă de la unitatea interioară, şi un încălzitor electric suplimentar de 3 în partea superioară > un termistor din rezervorul de apă caldă controlează supapa cu 3 căi şi/sau încălzitorul auxiliar prin intermediul unității interioare 1. Furnizat la fața locului 2. Racord de apă caldă 3. Racord supapă de siguranță 4. Supapă de siguranță (furnizată la fața locului) 5. Cutie electrică 6. Capac cutie electrică 7. Orificiu de recirculare 8. Mufă termistor 9. Racord intrare agent termic 10. Serpentină schimbător de căldură 11. Racord ieşire agent termic 12. Intrare de apă rece 13. Orificiu cu filet pentru termistor pentru utilizarea cu kitul solar opțional. Consultați manualul de instalare EKSOLHWAV1. 23

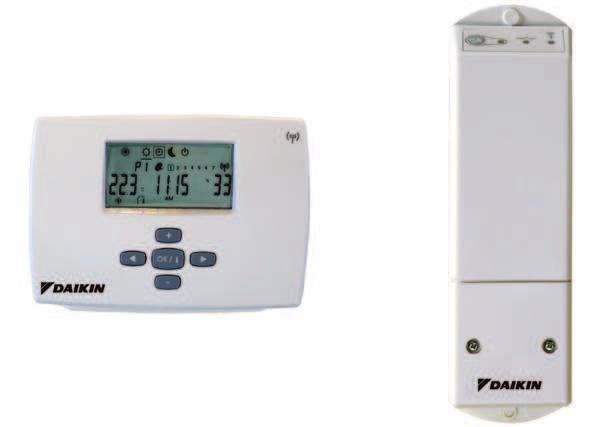

17 Termostat de cameră cu fir şi fără fir EKRTR EKRTW Mod de încălzire şi răcire, cu posibilitatea dezactivării modului de răcire, dacă acesta nu este necesar Modul de funcționare confort activează nivelurile de temperatură programate pentru o locuință ocupată în timpul zilei; valorile setate implicite sunt de 21 C în modul încălzire şi de 24 C în modul răcire, utilizatorul având posibilitatea de a modifica aceste valori Modul de funcționare redusă activează nivelurile de temperatură programate pentru o locuință neocupată sau în timpul nopții; valorile setate implicite sunt de 17 C în modul încălzire şi de 28 C în modul răcire, utilizatorul având posibilitatea de a modifica aceste valori Mod de funcționare programat: cu ajutorul unui programator, se pot programa valorile setate pentru încălzire şi răcire de-a lungul unei zile; se pot programa până la 12 valori setate pentru o zi; valorile setate selectate vor fi activate în mod automat la ora programată Mod de funcționare în vacanță: mod conceput pentru configurarea de valori setate reduse şi eficiente din punct de vedere energetic atunci când locuința nu este ocupată pentru perioade lungi. Valorile setate implicite sunt de 14 C pentru încălzire şi de 30 C pentru răcire Funcția de oprire: opreşte sistemul; totuşi, protecția antiîngheț integrată rămâne activată (setată implicit la 4 C) Limitarea valorilor setate configurează limitele superioare şi inferioare ale valorilor setate între care utilizatorul poate programa nivelurile dorite de confort şi care pot fi modificate de instalator Număr de modificări ale valorii setate: 12/zi Funcție de blocare a tastaturii: posibilitate de blocare a tastaturii termostatului de cameră Termostat de cameră cu fir EKRTWA Dimensiuni Unitate Înălțime x lățime x adâncime mm 87x125x34 Greutate Unitate g 215 Temperatură din Depozitare Min./Max. C -20/60 mediul ambiant Funcționare Min./Max. C 0/50 Domeniu de setare Încălzire Min./Max. C 4/37 a temperaturii Răcire Min./Max. C 4/37 Ceas Da Funcție de reglare Bandă proporțională Alimentare electrică Tensiune V Alimentat cu 3 baterii AA-LR6 (alcaline) Conexiune Tip Cu fir Termostat de cameră fără fir EKRTR1 Dimensiuni Termostat Înălțime/lățime/adâncime mm 87/125/34 Receptor Înălțime/lățime/adâncime mm 170/50/28 Greutate Termostat g 210 Receptor g 125 Temperatură din Depozitare Min./Max. C -20/60 mediul ambiant Funcționare Min./Max. C 0/50 Domeniu de setare Încălzire Min./Max. C 4/37 a temperaturii Răcire Min./Max. C 4/37 Ceas Da Funcție de reglare Bandă proporțională Alimentare Termostat Tensiune V Alimentat cu 3 baterii AA-LRG (alcaline) electrică Receptor Tensiune V 230 Frecvență Hz 50 Fază 1~ Conexiune Termostat Fără fir Receptor Cu fir Distanță maximă În interior m aprox. 30 m până la receptor În exterior m aprox. 100 m 24

18 Conexiune solară EKSOLHW Transfer al căldurii solare în rezervorul de apă caldă menajeră Economie de energie şi reducere a emisiilor de CO 2 grație unui sistem solar pentru producerea de apă caldă menajeră Kit solar Dimensiuni Unitate Înălțime x lățime x adâncime mm Greutate Unitate kg Domeniu de funcționare Temperatură din mediul ambiant Min.~Max. C Nivel de presiune sonoră Nom. dba Performanță termică Eficiență colector cu pierdere zero η0 % Alimentare electrică Fază/frecvență/tensiune Hz/V Sursă de alimentare cu energie EKSOLHW 770x305x ~ ~/50/ Unitate interioară Conexiune solară pentru unitatea de pardoseală EKSOLHT Transfer al căldurii solare în rezervorul de apă caldă menajeră Economie de energie şi reducere a emisiilor de CO 2 grație unui sistem solar pentru producerea de apă caldă menajeră Kit solar Dimensiuni Unitate Înălțime x lățime x adâncime mm Greutate Unitate kg Domeniu de funcționare Temperatură din mediul ambiant Min.~Max. C Nivel de presiune sonoră Nom. dba Performanță termică Eficiență colector cu pierdere zero η0 % Alimentare electrică Fază/frecvență/tensiune Hz/V Sursă de alimentare cu energie EKSOLHT 190x510x ~ ~/50/ Unitate interioară 25

19 Telecomandă cu fir pentru stația de pompare EKSRDS1A Economie de energie şi reducere a emisiilor de CO 2 grație unui sistem solar pentru producerea de apă caldă menajeră Telecomandă cu fir pentru stația de pompare EKSRDS1A, conectabilă la sistemul solar presurizat Stația de pompare şi controlul asigură transferul căldurii solare către rezervorul de apă caldă menajeră Telecomandă cu fir Montare EKSR3PA Pe perete Dimensiuni Unitate Înălțime x lățime x adâncime mm 332x230x145 Performanță termică Eficiență colector cu pierdere zero η0 % - Control Tip Controler digital de diferență de temperatură cu afişaj pentru text simplu Consum de energie W 2 Senzor Senzor de temperatură a panoului solar Pt1000 Senzor rezervor de depozitare PTC Senzor de debit de retur PTC Temperatură de alimentare şi senzor de debit Semnal de tensiune (3,5 Vc.c.) Alimentare electrică Tensiune V

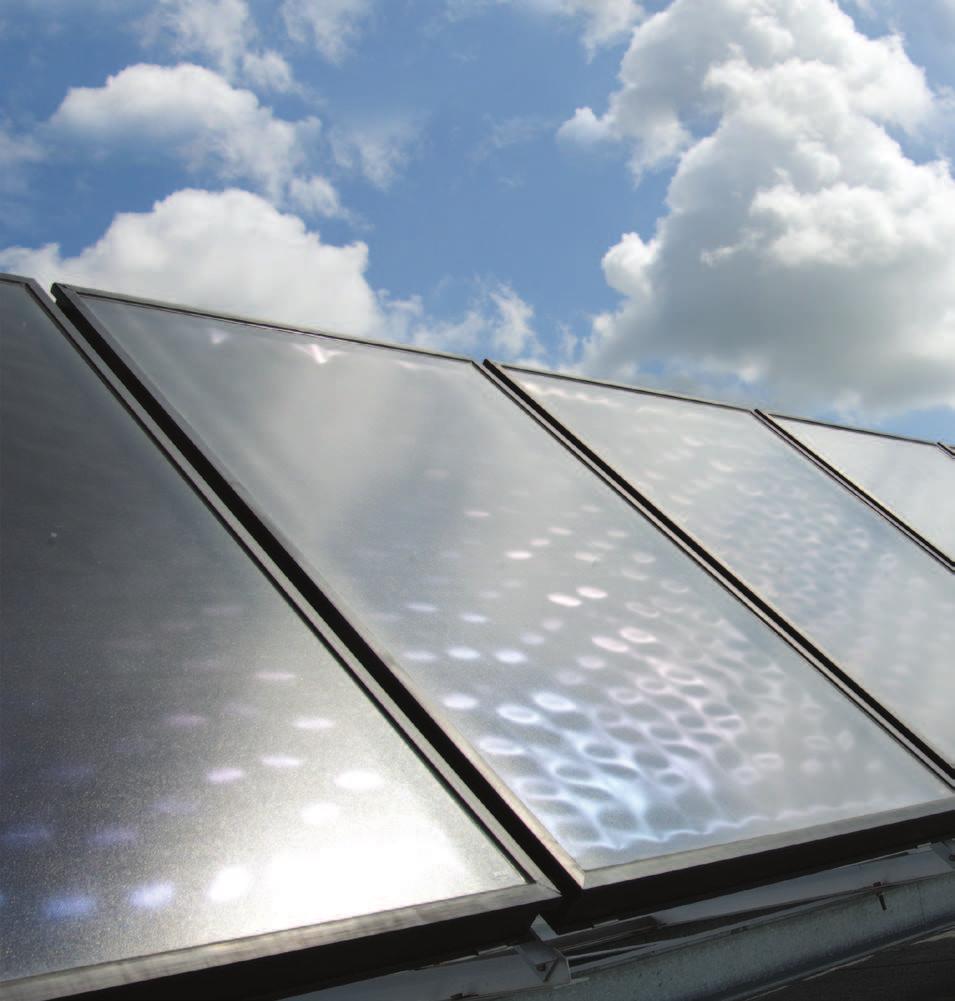

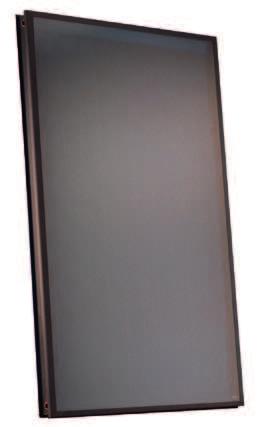

20 Colectori solari EKSH-P EKSV-P Colector solar orizontal şi vertical pentru producerea de apă caldă menajeră Panourile solare pot produce până la 70% din energia necesară pentru producerea de apă caldă - o economie majoră a costurilor Colectorii cu eficiență ridicată transferă toată radiația solară de unde scurte în căldură grație stratului cu selectivitate ridicată Uşor de instalat pe țiglele de pe acoperiş Colector solar Dimensiuni Unitate Înălțime x lățime x adâncime mm EKSH26P 1,300x2,000x85 EKSV26P 2,000x1,300x85 Greutate Unitate kg 43 Volum l Suprafață Exterioară m² Deschidere m² Absorbție m² Izolație Microtermică (absorbție max. 96%, emisii aprox. 5% +/-2%) Absorbție Conducte din cupru dispuse în formă de harpă cu placă de aluminiu cu strat cu selectivitate ridicată, sudată cu laser Tip de geam Geam securizat cu un singur panou, transmisie +/- 92% Unghi admis de înclinare Min.~Max. 15~80 Presiune de funcționare Max. bar 6 Temperatură de staționare Max. C 200 Performanță Eficiență colector cu pierdere zero η0 % 78.7 termică Coeficient de pierdere termică a1 W/m².K Coeficient de pierdere termică a2 W/m².K² Capacitate termică kj/k 6.5 Factor unghi de ajustare AM la Poziție de instalare Pe verticală Pe orizontală 27
