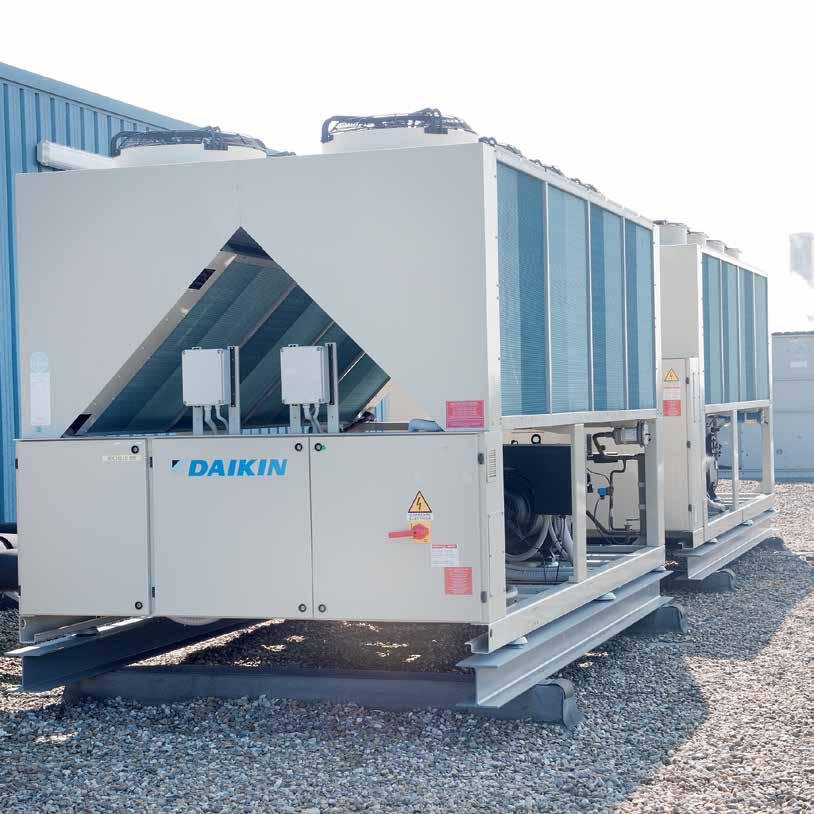

1 Catalogul de produse Sisteme Aplicate Performanţă ridicată şi fiabilitate pentru aplicaţii de confort şi de proces

2 Promisiunea noastră este de a garanta clienţilor faptul că se pot baza pe Daikin pentru cel mai ridicat nivel de confort, permiţându-le să se concentreze pe aspectele profesionale şi personale. Promitem să ne dedicăm excelenţei tehnologice, orientării spre design şi celor mai ridicate standarde de calitate pentru a garanta clienţilor încrederea şi fiabilitatea soluţiilor de confort pe care le furnizăm. Promisiunea pentru planetă este absolută. Produsele noastre se află în avangarda soluţiilor cu consum scăzut de energie şi vom continua să furnizăm inovaţii pentru a reduce şi mai mult impactul asupra mediului al soluţiilor HVAC-R (încălzire, ventilare, aer condiţionat, refrigerare). Suntem pionieri acolo unde alţii ne calcă pe urme. Vom continua să ne păstrăm poziţia fruntaşă la nivel global în domeniul soluţiilor HVAC-R, expertiza noastră în toate sectoarele pieţei, la care se adaugă cei 90 de ani de experienţă, ne permite să furnizăm plusvaloare în cadrul relaţiilor bazate pe încredere, respect şi credibilitate. Promitem să continuăm să gândim avangardist, tratând provocările ca oportunităţi pentru a produce soluţii tot mai performante. Vom susţine inovaţia şi vom face "acel ceva în plus" pentru clienţii noştri şi pentru compania noastră. Vom fi inteligenţi şi pregătiţi să facem lucrurile diferit. Ne vom baza activitatea pe aceste valori principale ale brandului nostru şi ne vom bucura de un succes durabil, cu o dezvoltare continuă. 2

3 Cuprins Daikin, partenerul preferat 4 Cel mai bun partener pentru proiectele verzi 5 Centrul de dezvoltare aplicată Daikin 6 Eficienţa sezonieră 7 Tehnologia inverter 8 Tehnologia pentru înlocuire 10 Fiabilitate şi eficienţă în fiecare zi 12 De ce să alegeţi agregatele de răcire Daikin? 14 Agregate de răcire Agregate de răcire cu condensator răcit cu aer (numai răcire) 21 Agregate de răcire cu condensator răcit cu aer (pompă de căldură) 62 Unităţi de condensare cu condensator răcit cu aer 73 Agregate de răcire răcite cu apă 77 Agregate de răcire centrifugale răcite cu apă 92 Agregate de răcire cu condensator la distanţă 95 Ventiloconvectoare 103 Centrale de tratare a aerului 127 Rooftop 142 Sisteme de control, opţiuni şi accesorii Sisteme de control 144 Opţiuni şi accesorii 154 3

4 Călite în condiţii meteo severe din lume, agregatele de răcire, ventiloconvectoarele şi centralele de tratare a aerului Daikin asigură o eficienţă în funcţionare de calitate ridicată şi economii de energie. Sunt posibile diverse aplicaţii, inclusiv aplicaţii de condiţionare a aerului, răcire de proces în funcţie de industrie şi sisteme cu sursă de încălzire centralizată, la scară mare. Un partener excepţional Calitatea Daikin Daikin este liderul european şi global în domeniul soluţiilor de încălzire, răcire, ventilare şi refrigerare cu eficienţă ridicată pentru aplicaţii rezidenţiale, comerciale şi industriale. În calitate de lider în industrie, vom continua să creem valori noi, anticipând cerinţele viitoare ale clienţilor, indiferent de mediu. În cuvinte simple, calitatea mult apreciată a produselor Daikin vine din atenţia acordată designului, producţiei şi testării, dar şi suportului post-vânzare. În acest scop, fiecare componentă este selectată cu atenţie şi testată temeinic pentru a verifica contribuţia acesteia la calitatea şi fiabilitatea produsului. 4

5 Daikin, cel mai bun partener pentru proiectele verzi Începând din 2015, se aşteaptă ca cele mai multe proiecte de construcţii noi din Europa să fie verzi. 93% din dezvoltatori şi investitori consideră certificarea verde ca fiind importantă Certificatele BREEAM şi LEED pentru clădiri verzi sunt cele mai importante două certificate de clădiri durabile din Europa, acoperind peste 75% din piaţa certificatelor pentru clădiri durabile. Dezvoltatorii de proprietăţi stabilesc standarde înalte Urmărirea obţinerii unui certificat BREEAM Excelent sau LEED Gold nu mai este o raritate Provocarea reală? Atingerea acestor obiective şi încadrarea în buget Sistemele HVAC-R au un rol important În cadrul evaluării verzi totale şi al costului investiţiei Necesită alinierea multor părţi diferite BREEAM este o marcă comercială înregistrată a BRE (Marca înregistrată nr. E a Building Research Establishment Ltd. Community). Mărcile, logourile şi simbolurile BREEAM cad sub incidenţa drepturilor de autor ale BRE şi se reproduc pe bază de acord. Este esenţial să alegeţi un partener HVAC-R, care deţine cunoştinţele şi portofoliul pentru atingerea obiectivelor BREEAM sau LEED, dar şi alte cerinţe verzi. Daikin a participat cu succes la multe proiecte verzi şi durabile. Susţinerea constructorilor pentru a obţine certificate BREEAM Excelent, LEED Gold, NZEB şi altele similare a devenit una din specialităţile noastre. Avem o echipă de experţi acreditaţi BREEAM la dispoziţia dvs.! Peste 17 experţi acreditaţi în Europa Asistenţă pentru obţinerea certificatului BREEAM Obţineţi sprijin pentru credite şi puncte BREEAM şi LEED: Soluţii complete HVAC-R de la Daikin Tehnologii cu eficienţă sezonieră ridicată Gestionare inteligentă a energiei cu intelligent network Măriţi punctajul final cu produse şi tehnologii inovative Maximizaţi punctajul pentru obţinerea certificatelor BREEAM şi LEED cu soluţii Daikin Gestionaţi până la 70% din consumul de energie cu soluţia completă Daikin Eficienţă sezonieră de vârf Ambele certificate pentru clădiri verzi BREEAM şi LEED pun un accent puternic pe eficienţa energetică. Din acest motiv, alegerea Daikin este critică. Gestionare inteligentă a condiţionării aerului cu Intelligent Network Pentru a reduce drastic consumul de energie şi emisiile de CO 2, nu este suficient doar să faceţi echipamentele mai eficiente. 5

6 Centrul de dezvoltare aplicată Daikin Inaugurat în 2009, Centrul de dezvoltare aplicată Daikin este locaţia cea mai avansată din lume în domeniul cercetării şi dezvoltării soluţiilor de încălzire, ventilare şi condiţionare a aerului (HVAC). Obiectivul noului centru este de a dezvolta şi testa tehnologii avansate în domeniul agregatelor de răcire, al compresoarelor şi al altor aplicaţii HVAC care urmăresc reducerea consumului de energie şi, implicit, amprenta de carbon a clădirilor care utilizează aceste tehnologii. Grupul Daikin - liderul mondial în domeniul soluţiilor HVAC Daikin este lider în utilizarea tehnologiilor care ajută la protejarea mediului, precum cele care stochează energie şi furnizează clienţilor o fiabilitate ridicată. Sistemele aplicate flexibile de la Daikin furnizează o eficienţă ridicată pentru clădirile comerciale, administrative şi industriale. Centrul pentru dezvoltare aplicată permite Grupului Daikin să utilizeze aceste puncte tari şi să accelereze dezvoltarea produselor aplicate care susţin mediul înconjurător, economiile de energie, inovaţia, leadershipul şi cel mai bun confort. 6

7 Daikin este liderul... eficienţei sezoniere, utilizării inteligente a energiei Provocatoarele obiective de mediu europene împreună cu clasificarea energetică Comisia Europeană a stabilit obiective provocatoare pentru îmbunătăţirea eficienţei energetice în UE. Este vorba de obiectivele , care vizează o reducere cu 20% a emisiilor de CO 2, o pondere de 20% a energiilor din surse regenerabile şi o reducere cu 20% a utilizării energiei primare, toate până în anul Pentru a atinge aceste obiective, Uniunea Europeană a emis Directiva 2009/125/CE privind ecoproiectarea. Aceasta stabileşte cerinţele minime ale eficienţei pentru produsele cu impact energetic. Daikin este liderul eficienţei sezoniere Deşi legislaţia privind încălzirea va intra în vigoare începând din septembrie 2015, Daikin a pregătit deja unităţile şi instrumentele de comunicare pentru a devansa, din nou, cerinţele legislative. Normele LOT1 şi 2 impun producătorilor să publice date suplimentare privind eficienţa energetică pentru anumite produse menţionate în documentaţia acestora. Începând din septembrie 2015, aceste date obligatorii privind eficienţa pot fi vizualizate şi descărcate public de pe următorul site web cu acces liber: Pompe de căldură Începând din septembrie 2015, sistemele pentru încălzirea spațiului (Lot 1) vor fi obligate să se conformeze acestor obiective Acest lucru va permite utilizatorului final să aleagă pompa de căldură cea mai eficientă pentru cerinţa sa de încălzire de proces sau de confort. 7

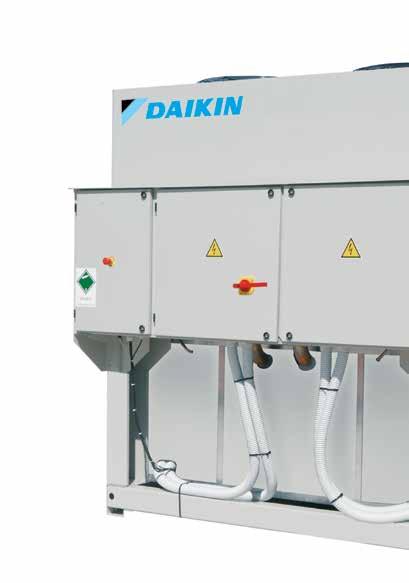

8 Tehnologia inverter Motoarele electrice convenţionale funcţionează la sarcină maximă chiar dacă nu este nevoie (la funcţionarea la sarcină parţială a agregatului de răcire), ceea ce duce la risipă de energie. Deoarece, într-o clădire, cea mai mare parte a consumului de energie este realizată de sistemele HVAC iar sarcina de răcire/încălzire variază pe durata unui an, economia de energie devine vitală, mai ales, ca urmare a creşterii continue a preţurilor energiei și a problemelor determinate de încălzirea globală. VFD (motorul cu turaţie variabilă) permite utilizarea puterii necesare pentru corelarea perfectă cu sarcina reală, o soluţie ecologică cu eficienţă ridicată pentru aplicaţiile HVAC (compresoare, ventilatoare şi pompe). În majoritatea timpului de funcţionare al unui agregat de răcire, capacitatea de răcire necesară este mai mică decât sarcină nominală. Cu cât variaţiile de capacitate de răcire sunt mai mari în timpul anului, cu atât mai importantă devine funcţionare cu eficiență ridicată a echipamentului. Cerere de sarcină (%) martie aprilie mai iunie Luni iulie august septembrie octombrie 8

9 Tehnologia inverter permite eficienţă energetică ridicată şi atingerea mai rapidă a nivelurilor de confort Care sunt avantajele alegerii unui agregat de răcire cu inverter? Eficienţă energetică: factor de putere dislocuit întotdeauna mai mic de 0,95 În mod normal, factorul de putere al unui motor creşte progresiv odată cu reducerea puterii. Totuşi, graţie inverterului, nu mai este nevoie de condensatoare de corecţie a factorului de putere, deoarece factorul de putere este întotdeauna mai mic de 0,95 şi supratensiunile tranzitorii nu se manifestă, permiţând reducerea costurilor. Pornire rapidă: timpul de pornire se reduce cu 1/3 Capacitatea de a varia puterea, în directă corelare cu cerinţele de răcire ale sistemului, prin permiterea accelerării compresorului, oferă agregatului de răcire cu inverter o perioadă redusă de la pornire la funcţionare, ceea ce permite atingerea condiţiilor de confort într-un timp cu 1/3 mai scurt decât în cazul sistemelor tradiţionale. Cicluri de pornire/oprire mai puţin frecvente şi curent de pornire scăzut Tehnologia inverter asigură mai puţine cicluri de pornire/oprire şi un curent de pornire mereu mai mic decât curentul la sarcină maximă (FLA). Acest lucru generează economii de costuri evidente. Funcţionare silenţioasă: niveluri reduse ale zgomotului Nivelurile scăzute ale zgomotului în condiţii de sarcină parţială sunt atinse de variaţia în turaţia compresorului, asigurând permanent nivelurile minime ale zgomotului. Toate aceste beneficii vor duce la o scădere a costurilor de funcţionare generale, ceea ce determină o amortizare rapidă a investiţiei. 9

10 Perioada de eliminare treptată a R-22 s-a încheiat. Acţionaţi acum! Modernizarea agregatelor de răcire Conceptul nostru Chiar dacă agregatul de răcire cu R-22 a fost bine întreţinut şi este încă în stare bună, R-22 nu va mai putea fi utilizat. Din acest motiv, Daikin oferă pachete de modernizare a agregatelor de răcire. Astfel, agregatul de răcire va respecta cea mai recentă legislaţie, iar actualizarea tehnologiei va revigora sistemul, mărindu-i fiabilitatea şi eficienţa. Actualizarea cutiei de control Principalele avantaje Transformă unitatea cu R-22 pentru a respecta normele legale Investiţie limitată Economiseşte bani pentru echipamente viitoare graţie duratei de utilizare mai mari, fiabilităţii mărite şi eficienţei îmbunătăţite a întreţinerii agregatului de răcire Măreşte eficienţa energetică cu până la +20% ESEER cu ajutorul actualizării preproiectate de producător Avantaje pentru bugete şi managementul riscului Fără demontarea agregatului de răcire Fără lucrări la conductele de apă Fără modificări ale instalaţiei electrice Costuri reduse cu logistica (transport, ridicare cu macaraua, permisiuni) Livrare rapidă Pot fi disponibile subvenţii din partea statului 10

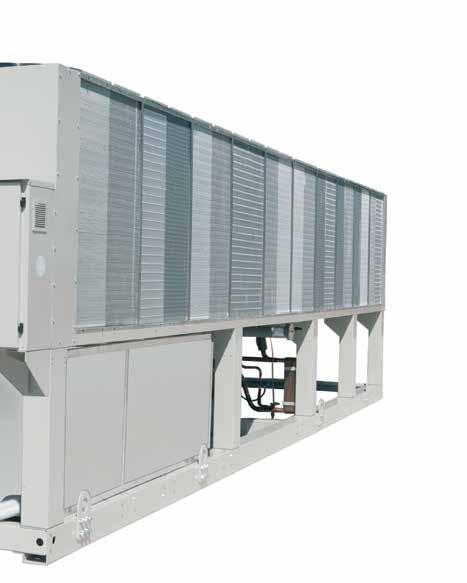

11 Fapt: R-22 a fost interzis în Europa* Dacă echipamentul este mai vechi de 15 ani, este posibil ca acesta să utilizeze încă agent frigorific R-22. După 31 decembrie 2014, reparaţiile la sistemele cu R-22 au fost interzise, ceea ce poate duce la opriri neplanificate. Nu întrerupeţi activitatea companiei şi utilizaţi tehnologia pentru înlocuire oferită de Daikin. - Softstarter - Inverter Actualizarea compresorului * Norma europeană: Regulamentul (CE) nr. 2037/

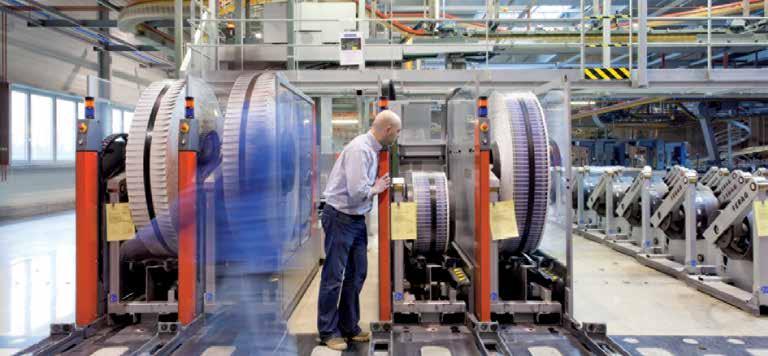

12 Fiabilitate şi eficienţă în fiecare zi Dezvoltare şi producţie proprie a compresoarelor Spre deosebire de alţi producători de aparate de aer condiţionat, Daikin îşi produce propriile compresoare. Acest lucru este important, deoarece compresorul este inima unui sistem de aer condiţionat, mărind presiunea şi temperatura vaporilor de agent frigorific şi concentrând în mod eficient căldura pe măsură ce aceasta trece prin sistem. Daikin a fost mereu un lider în dezvoltarea tehnologiei compresoarelor, iar în prezent, oferă o gamă completă de compresoare swing, scroll, cu şurub şi centrifugale. Prin urmare, controlul prin inverter al compresorului se aplică la toată gama de produse, furnizând un confort îmbunătăţit şi eficienţa sistemului. Compresor swing bucşă compresor Gaz swing frigorific Compresorul scroll pentru capacitate controlată: Fiind un model compact, compresorul scroll de la Daikin utilizează R-407C şi R-410A pentru a furniza fiabilitate şi eficienţă ridicată pe întreaga durată de viaţă. Concepute pentru capacităţi mici şi medii, compresoarele scroll se utilizează cu agregate de răcire cu condensator răcit cu aer sau apă. Caracteristici: Design compact, simplu, dar robust Absenţa robinetelor şi a mecanismelor de racordare oscilante pentru o fiabilitate maximă Compresie constantă garantând consumul scăzut de energie Eficienţă mărită a compresiei graţie absenţei reexpansiunii volumetrice Nivel scăzut al zgomotului Curent de pornire scăzut Control al turaţiei prin inverter Motor cu acţionare directă şi magnet permanent Control al motorului şi lagărelor (componente electronice) Compresor centrifugal fără frecare inovator Compresor centrifugal cu 2 trepte Senzori de presiune şi temperatură Paletă culisantă de ghidare la intrare Inovatorul compresor centrifugal fără frecare integrează tehnologia VFD şi lagărele magnetice şi furnizează niveluri ridicate ale eficienţei şi fiabilităţii unităţii. Singurele piese mobile ale compresorului - axul rotorului şi paletele - sunt alimentate de motorul cu acţionare directă magnetică permanentă şi menţinute în levitaţie de un sistem cu lagăre magnetice controlat digital. Această reducere a pieselor mobile măreşte în mod semnificativ fiabilitatea unităţii şi reduce costurile de întreţinere. Pe măsură ce temperatura de condensare şi/sau sarcina de răcire se reduce, viteza de rotaţie se reduce, iar paletele culisante de ghidare la intrare mobile, activate de motorul pas-cu-pas, redirecţionează jetul de gaz către rotorul pentru prima treaptă, imediat ce compresorul a atins turaţia minimă. Acest lucru permite o eficienţă sporită şi economii de costuri la funcţionarea la sarcină parţială. Seriile de miniagregate de răcire EWAQ ADVP şi EWYQ ADVP sunt echipate cu compresoare swing cu inverter. Acest design inovator de la Daikin are mai puţine părţi mobile, ceea ce permite o funcţionare mai fiabilă, cu niveluri scăzute ale vibraţiilor şi zgomotului. Motorul cu eficienţă ridicată reduce consumul de energie, ducând la economii de costuri cu energia. 12 Piston cu paletă şi rolă integrate

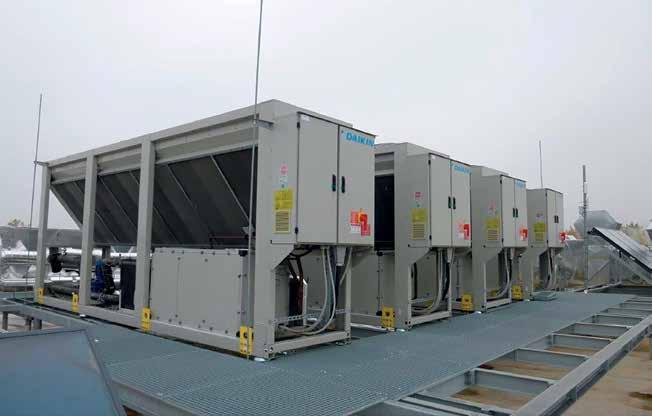

13 Indiferent de cerinţele clienţilor pentru sisteme de mari dimensiuni cu capacitate constantă sau sisteme de dimensiuni mici pentru flexibilitate - Daikin furnizează întotdeauna o soluţie fiabilă şi eficientă. Caracteristici: Compresorul cu un singur şurub cu reglaj continuu pentru capacitate ridicată În inima agregatelor de răcire Daikin de dimensiuni mai mari se află compresorul cu un singur şurub semiermetic, proiectat, testat şi produs în fabricile proprii Daikin pentru a satisface cele mai ridicate specificaţii de capacitate, performanţă şi întreţinere. Compresorul a fost special conceput pentru a funcţiona cu agenţii frigorifici R-410A sau R-134a, garantând o fiabilitate de neegalat şi mulţi ani de funcţionare eficientă. Durata de viaţă a lagărelor este de de ore, cu intervale de inspecţie şi întreţinere la fiecare de ore. Refulare agent frigorific Separator de ulei cu 2 trepte Motor pas-cu-pas Bornă compresor + CTP Separator Rotor de picături Lagăr compresor (separator de cu şurub ulei) Sertar Aspiraţie agent frigorific Rotor paletă Motor Carcasă Performanţă optimă prin controlul cu reglaj continuu al capacităţii pentru temperaturile apei răcite. Capacitatea unităţii este variabilă de la % pentru unitățile cu un singur circuit şi % pentru cele cu două circuite. Construcţie compactă, simplă, dar robustă. Utilizând un compresor cu un singur şurub şi două rotoare cu paletă culisantă, forţele axiale şi radiale sunt echilibrate graţie compresiei simetrice, garantând sarcini scăzute asupra lagărelor. Rotoarele cu paletă culisantă din material polimeric duc la toleranţe mai apropiate cu cele ale compresorului cu şurub principal, iar frecarea redusă îmbunătăţeşte eficienţa compresorului şi durata de utilizare. Nu este necesară o pompă de ulei - lubrifierea se bazează pe principiul presiunii diferenţiale. Acces uşor la compresor şi la dispozitivele de siguranţă. Dispozitiv de pornire stea-triunghi cu curent de pornire scăzut în dotarea standard. Caracteristici: Compresor screw cu inverter integrat (EWAD-TZ) Compresor şi inverter proiectate în totalitate de Daikin Inverter integrat în corpul compresorului Inverter răcit cu agent frigorific VVR = raport al volumului variabil pentru eficienţă optimizată Secțiune de refulare şi de aspiraţie extinse pentru o pierdere de presiune redusă Motoare noi optimizate pentru compresoare Principalele avantaje: Cele mai bune valori ESEER şi EER Cu 30% mai compact decât compresorul cu un singur şurub Amortizare rapidă Funcţionare silenţioasă Niveluri optime ale confortului Racord pentru injectia de lichid Porturi economice şi de injectare cu lichid Condensatoare Placă de răcire din aluminiu Control VVR INVERTER Racord de aspiraţie NOU Intrare lichid (răcire VFD) 13

14 Agregate de răcire Daikin Cel mai flexibil şi mai cuprinzător portofoliu de agregate de răcire De la cel mai mic agregat de răcire pentru uz rezidenţial la cele mai mari agregate de răcire pentru răcire centralizată Soluţii personalizate bazate pe cele mai avansate tehnologii Experienţă mondială în domeniul proiectării şi producerii de agregate de răcire Cele mai avansate locaţii pentru cercetare şi dezvoltare în domeniul aerului condiţionat: Centrul de dezvoltare aplicată Daikin din Minneapolis, Minnesota Dezvoltare şi producţie internă a principalelor componente ale agregatului de răcire (compresoare, ventilatoare, baterii condensator, software etc.) Cea mai ridicată eficienţă pentru fiecare instalaţie Cel mai mic cost de proprietate şi cel mai scurt timp de amortizare Soluţii prietenoase cu mediul Calitate şi fiabilitate Politica zero defecte a Daikin garantează calitatea componentelor şi a produselor finalizate Fiecare agregat de răcire Daikin este testat în fabrică şi supus unui audit de calitate înainte de livrare Avantaje pentru instalator Soluţii plug and play Nivel maxim de service Soluţii ideale pentru proiecte de reamenajare Avantaje pentru consultanţi Soluţii eficiente din punct de vedere energetic fără a compromite fiabilitatea şi performanţa Cele mai recente tehnologii incluse în toate produsele noastre Avantaje pentru utilizatorii finali Economii semnificative la nivelul costurilor de funcţionare Soluţii verzi pentru conservarea mediului Certificare Eurovent şi AHRI 14

15 Reduceţi costurile de funcţionare cu opţiunile de economisire a energiei Recuperarea căldurii (opţiunea nr ) Pentru acele aplicaţii particulare, în care se poate solicita încălzirea şi răcirea simultane în timpul funcţionării agregatului de răcire (de exemplu, hoteluri, fabrici, spitale), sunt disponibile opţiuni de recuperare parţială sau totală a căldurii. Tehnologia de recuperare a căldurii extrage căldura din cadrul proceselor de răcire pentru a garanta încălzire gratuită sau la un cost redus pentru alte facilităţi din cadrul aceleiaşi companii. Repornire rapidă (opţiunea nr. 110) În cazul unei căderi de tensiune, agregatele de răcire Daikin pot reporni şi intrara in regim până la 100% într-un timp foarte scurt (de obicei, în mai puţin de 6 minute faţă de circa 20 de minute în cazul unui agregat de răcire standard). Pornirea rapidă înseamnă un impact mai scăzut asupra activităţii clienţilor, mai ales în cazul aplicaţiilor critice, unde întreruperea răcirii nu este recomandată, precum centre de date şi spitale Free-Cooling (opţiunea nr. 113) Funcţia Free-Cooling utilizează aerul rece exterior pentru a realiza răcirea apei în aplicaţii precum centre de date, care necesită răcire în timpul sezonului rece. În momentul în care temperatura aerului exterior scade sub un punct setat, debitul de apă răcită, în totalitate sau parțial, bypassează agregatul de răcire existent şi merge prin sistemul de Free-Cooling, consumând mai puţină energie. În momentul în care temperaturile exterioare scad sub +2 C, compresoarele agregatului de răcire se opresc complet, iar răcirea se realizează aproape gratuit. Acest lucru reduce semnificativ sarcina asupra sistemului şi scade consumul de energie cu până la 75%, prelungind în acelaşi timp durata de utilizare a agregatului de răcire. Pentru mai multe informaţii despre gama completă de opţiuni, consultaţi pagina 154 din acest catalog. 15

16 Unităţi de condensare cu condensator răcit cu aer Prezentarea produselor Compresor Evaporator Versiune de eficienţă Versiune de zgomot Tip agent frigorific Circuite de agent frigorific Inverter Free-Cooling Swing Scroll Şurub În plăci Schimbător de căldură în plăci Ţevi în manta cu o singură trecere Standard Ridicată Premium Funcţionează la temperatură exterioară ridicată Standard Scăzut Redus Racorduri conducte Pagina Numai răcire nr. 22 EWAQ~ADVP R-410A 1 23 EWAQ~ACV3/ACW1 R-410A 1 24 EWAQ~BA* R-410A EWAQ~G NOU R-410A EWAQ~E- R-410A EWAQ~F- R-410A EWAQ~GZ R-410A EWAD~E- R-134a EWAD~D- R-134a EWAD~TZ R-134a EWAD~C- R-134a EWAD~CZ R-134a EWAD~CF R-134a 2 Pompă de căldură 62 EWYQ~ADVP R-410A 1 63 EWYQ~ACV3/ACW1 R-410A 1 64 EWYQ~BA* R-410A 1 SEHVX-AAW 65 NOU R-410A 1 SERHQ-AAW1 66 EWYQ-G R-410A EWYQ~F- R-410A EWYD~BZ R-134a 2-3 Unitate de condensare ERAD~E- R-134a 1 16

17 Unităţi de condensare cu condensator răcit cu aer Capacitate de răcire (kw) Capacitate de încălzire (kw) 0 17, ,3~7,2 8,6~17,0 16,6~64, ~ ~ ~395 98~ ~ ~ ~ ~ ~ , ,3~7,2 5,6~8,2 8,6~17,0 9,9~14,8 16,6~64,5 16,2~63,7 20,7~74,3 21,3~63, ~ ~ ~ ~ , ~488 17

18 Unităţi răcite cu apă cu condensator la distanţă Prezentarea produselor Compresor Evaporator Versiune de eficienţă Tip agent frigorific Circuite de agent frigorific Inverter Scroll Şurub Centrifugal În plăci Schimbător de căldură în plăci Ţevi în manta cu o singură trecere Standard Ridicată Pagina nr. Agregate de răcire cu compresor scroll şi cu şurub, răcite cu apă EWWP~KBW1N R-407C EWWQ-G NOU R-410A 1 81 EWHQ -G NOU R-410A 1 82 EWWQ-L NOU R-410A 2 83 EWWD~J- R-134a EWWD~G- R-134a EWWD~I- R-134a EWWD~H- R-134a 1 Imersat EWWQ~B- R-410A 1-2 Agregate de răcire cu condensator la distanţă 96 EWLP~KBW1N R-407C EWLQ-G NOU R-410A 1 98 EWLQ-L NOU R-410A 2 99 EWLD~J- R-134a EWLD~G- R-134a EWLD~I- R-134a Agregate de răcire centrifugale răcite cu apă R-134a opţional 92 EWWD~FZ R-134a 1 Imersat 93 DWSC DWDC 6,000 RT CENTRIFUGAL R-134a 18

19 Unităţi răcite cu apă şi condensator la distanţă Capacitate de răcire (kw) Capacitate de încălzire (kw) 0 17, ,9~194 16,7~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ , ,1~62,4 86~ ~ ~ ~ ~ , ~ ~ ~9.000 [2 x ]

20 Agregatele de răcire Daikin cu condensator răcit cu aer au fost concepute atât pentru capacităţi de încălzire şi răcire reduse cât și mari. Este disponibilă o gamă largă de agregate de răcire, care pot satisface cerinţele de condiționare a aerului şi de răcire de proces ale oricărei clădiri. Agregatele de răcire cu condensator răcit cu aer sunt disponibile în versiuni diferite: Miniagregate de răcire Minigregatele de răcire sunt echipate cu un compresor swing sau scroll cu inverter, ceea ce permite o funcţionare lină, mai fiabilă şi mai eficientă energetic, cu niveluri de zgomot scăzut şi cele mai bune valori ESEER din clasă. Ideale pentru aplicaţii rezidenţiale sau comerciale. Agregate de răcire cu compresor scroll şi condensator răcit cu aer Agregatele de răcire cu compresor scroll Daikin sunt concepute pentru capacităţi de răcire şi încălzire mici şi medii. Este disponibilă o gamă largă, care poate satisface toate cerinţele de conditionare a aerului şi de răcire de proces ale unei clădiri. Agregate de răcire cu compresor cu şurub şi condensator răcit cu aer Construite pentru aplicaţii cu capacităţi mari, agregatele de răcire cu compresor cu şurub Daikin furnizează o fiabilitate şi o eficienţă de neegalat, atât pentru răcirea de confort, cât şi de proces. Fiind dotate cu inverter, agregatele furnizează o eficienţă ridicată şi la sarcină parţială. De ce să alegeţi un agregat de răcire cu condensator răcit cu aer? Gamă largă de produse Graţie liniei extinse de produse pentru aplicații de dimensiuni medii şi mari, puteţi selecta modelul optim. Versatilitatea aplicaţiilor Daikin furnizează soluţii pentru o gamă largă de aplicaţii de climatizare și de proces, pentru toate condiţiile cu respectarea cerințelor de răcire sau încălzire. Economii de energie şi de costuri Utilizând cea mai recentă tehnologie, Daikin a atins o eficienţă de top în industrie cu o funcţionare cu economie de energie și o performanţă excelentă de de reducere a costurilor. Flexibilitatea opţiunilor Sunt disponibile mai multe opţiuni unice pentru personalizarea agregatului de răcire în funcţie de cerinţele specifice ale unei clădiri. 20

21 Cuprins Agregate răcite cu aer NOU NOU Numai răcire EWAQ-ADVP 22 EWAQ-ACV3/EWAQ-ACW1 23 EWAQ-BAWN/BAWP 24 EWAQ-G-SS 26 EWAQ-G-XS 27 EWAQ-E-XS, EWAQ-E-XL 28 EWAQ-E-XR 29 EWAQ-F-SS, EWAQ-F-SL 30 EWAQ-F-SR 31 EWAQ-F-XS, EWAQ-F-XL 32 EWAQ-F-XR 33 EWAQ-GZXS 34 EWAQ-GZXR 35 EWAD-E-SS 36 EWAD-E-SL 37 EWAD-D-SS 38 EWAD-D-SL 39 EWAD-D-SR 40 EWAD-D-SX 41 EWAD-D-XS 42 EWAD-D-XR 43 EWAD-D-HS 44 EWAD-TZ - Prezentarea avantajelor 46 EWAD-TZSS, EWAD-TZSR 48 EWAD-TZXS, EWAD-TZXR 49 EWAD-TZPS, EWAD-TZPR 50 NOU NOU EWAD-C-SS, EWAD-C-SL 52 EWAD-C-SR 53 EWAD-C-XS, EWAD-C-XL 54 EWAD-C-XR 55 EWAD-C-PS, EWAD-C-PL 56 EWAD-C-PR 57 EWAD-CZXS, EWAD-CZXL 58 EWAD-CZXR 59 EWAD-CFXS, EWAD-CFXL 60 EWAD-CFXR 61 Pompe de căldură EWYQ-ADVP 62 EWYQ-ACVXX, EWYQ-ACWXX 63 EWYQ-BAWN/BAWP 64 SEHVX-AAW/SERHQ-AAWXX 65 EWYQ-G-XS 66 EWYQ-F-XS, EWYQ-F-XL 68 EWYQ-F-XR 69 EWYD-BZSS 70 EWYD-BZSL 71 21

22 EWAQ-ADVP Miniagregat de răcire cu inverter și condensator răcit cu aer Tehnologie cu inverter pentru garantarea unor valori scăzute ale zgomotului şi cea mai bună valoare ESEER din clasa sa Domeniu larg de funcţionare Instalare uşoară plug and play Alimentarea electrică monofazată şi curenţii de pornire scăzuţi fac unitatea ideală pentru aplicaţii rezidenţiale Modul hidronic integrat: nu este necesar un rezervor tampon, o pompă standard şi un comutator principal fiind incluse EWAQ-ADVP Controler digital Numai răcire EWAQ-ADVP Capacitate de răcire Nom. kw 5,28 (1) 6,08 (1) 7,18 (1) Putere absorbită Răcire Nom. kw 1,94 (1) 2,40 (1) 3,00 (1) Control capacitate Metodă Control prin inverter EER 2,72 (1) 2,53 (1) 2,39 (1) Dimensiuni Unitate Înălţime mm 805 Lăţime mm Adâncime mm 360 Greutate Unitate kg 100 Greutate în timpul funcţionării kg 104 Evaporator Tip În plăci Debit de apă Răcire Nom. l/min 14,9 17,2 20,4 Condensator răcit cu aer Tip Tip ţevi Componente hidraulice Vas de expansiune Volum l 6 Compresor Tip Compresor swing ermetic Cantitate 1 Ventilator Tip Ventilator cu elice Cantitate 1 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB 5~20 funcţionare Partea de aer Răcire Min.~Max. CDB 10~43 Agent frigorific Tip/GWP R-410A/2.087,5 Control Inverter Circuite Cantitate 1 Cantitate de agent frigorific 22 Pe circuit kg 1,7 Pe circuit TCO 2 Eq 3,5 Circuit de apă Diametru racorduri conducte inch 1 MBSP Racorduri conducte Condens evaporator 5/16 Mufă SAE Unitate Curent maxim de funcţionare A 17,3 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 (1) Tamb 35 C - LWE 7 C (Dt: 5 C)

23 EWAQ-ACV3/ACW1 Miniagregat de răcire cu inverter și condensator răcit cu aer Tehnologie cu inverter pentru garantarea unor valori scăzute ale zgomotului şi cea mai bună valoare ESEER din clasa sa Domeniu larg de funcţionare Modul hidronic integrat: nu este necesar un rezervor tampon, o pompă standard şi un comutator principal fiind incluse Instalare uşoară plug and play Alimentare electrică monofazată pentru aplicaţii rezidenţiale, fiind disponibil şi un model cu alimentare electrică trifazată pentru aplicaţii comerciale EWAQ-ACV3/ACW1 Controler digital Numai răcire EWAQ 009ACV3 010ACV3 011ACV3 009ACW1 011ACW1 013ACW1 Capacitate de răcire Nom. kw 12,2 (1) / 8,6 (2) 13,6 (1) / 9,6 (2) 15,7 (1) / 11,1 (2) 12,9 (1) / 9,1 (2) 15,7 (1) / 11,1 (2) 17,0 (1) / 13,3 (2) Putere absorbită Răcire Nom. kw 2,85 (1) / 2,83 (2) 3,41 (1) / 3,28 (2) 4,13 (1) / 3,90 (2) 3,08 (1) / 3,05 (2) 4,13 (1) / 3,90 (2) 5,52 (1) / 5,18 (2) Control capacitate Metodă Control prin inverter EER 4,27 (1) / 3,05 (2) 4,00 (1) / 2,93 (2) 3,79 (1) / 2,85 (2) 4,19 (1) / 2,99 (2) 3,79 (1) / 2,85 (2) 3,08 (1) / 2,57 (2) ESEER 4,31 4,30 4,33 4,43 4,44 4,36 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm 382 Greutate Unitate kg 180 Evaporator Tip În plăci Cantitate 1 Volum de apă l 1,01 Debit de apă Răcire Nom. l/min 24,7 27,6 31,9 26,1 31,9 38,2 Condensator răcit cu aer Tip Hi-XSS Componente hidraulice Vas de expansiune Volum l 10 Compresor Tip Compresor scroll ermetic Cantitate 1 Ventilator Tip Ventilator cu elice Cantitate 2 Debit de aer Răcire Nom. m³/min Motor ventilator Turaţie Răcire Nom. rpm 780 Trepte 8 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune Răcire Nom. dba sonoră Răcire Mod silenţios de noapte dba Domeniu de Partea de apă Răcire Min.~Max. CDB 5~22 funcţionare Partea de aer Răcire Min.~Max. CDB 10~46 Agent frigorific Tip/GWP R-410A/2.087,5 Control Vană de expansiune electronică Circuite Cantitate 1 Cantitate de agent frigorific Pe circuit kg 2,95 Pe circuit TCO 2 Eq 6,2 Circuit de apă Diametru racorduri conducte inch G 5/4 (mamă) Conducte inch 5/4 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 3N~/50/400 (1) Program încălzire prin pardoseală: Ta de răcire: 35 C - LWE 18 C (Dt: 5 C) (2) Program ventiloconvector: Ta de răcire: 35 C - LWE 7 C (Dt: 5 C) 23

24 EWAQ-BAWN/BAWP Agregat de răcire cu inverter cu compresor scroll şi condensator răcit cu aer Eficienţă ridicată şi cel mai bun ESEER din clasa sa Curent de pornire minim şi perioadă scurtă de amortizare a investiţiei Nu este necesar un rezervor tampon pentru aplicaţii standard Domeniu mare de funcţionare (până la 43 C temperatură exterioară) Un gateway modbus (RTD-W) poate fi instalat pe fiecare unitate pentru a permite controlul şi monitorizarea de către un controler Daikin sau de un BMS terţ, ceea ce va mări şi mai mult eficienţa sistemului Toate sistemele care sunt conectate cu un RTD-W pot fi controlate şi monitorizate la nivel central cu kitul de control master/slave: controlerul de succesiune EKCC-W EWAQ-BAWN/BAWP BRC21A52 Numai răcire EWAQ-BAWN/BAWP Capacitate de răcire Nom. kw 17,4 (1) / 16,6 (2) 21,7 (1) / 20,7 (2) 25,8 (1) / 24,7 (2) 32,3 (1) / 30,9 (2) 43,4 (1) / 41,5 (2) 51,8 (1) / 49,7 (2) 64,5 (1) / 62,3 (2) Putere absorbită Răcire Nom. kw 5,60 (1) / 5,80 (2) 7,25 (1) / 9,9 (2) 9,29 (1) / 9,74 (2) 13,0 (1) / 13,5 (2) 14,7 (1) / 15,4 (2) 18,8 (1) / 19,7 (2) 26,4 (1) / 27,4 (2) Control capacitate Metodă Control prin inverter Capacitate minimă % 25 EER 3,11 (1) / 2,86 (2) 2,99 (1) / 2,73 (2) 2,78 (1) / 2,54 (2) 2,48 (1) / 2,29 (2) 2,95 (1) / 2,69 (2) 2,76 (1) / 2,52 (2) 2,44 (1) / 2,27 (2) ESEER 4,33 (1) / 4,21 (2) 4,08 (1) / 4,18 (2) 3,85 (1) / 4,04 (2) 3,39 (1) / 3,62 (2) 4,19 (1) / 4,24 (2) 3,96 (1) / 4,12 (2) 3,64 (1) / 3,78 (2) Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip În plăci Volum de apă l 1,9 2,9 3,8 5,7 Debit de apă Răcire Nom. l/min Pierdere presiune de apă Răcire Total kpa Condensator răcit cu aer Tip Hi-XSS Compresor Tip Compresor scroll ermetic Cantitate Ventilator Tip Axial Cantitate Debit de aer Răcire Nom. m³/min Nivel de putere sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB 5~20 funcţionare Partea de aer Răcire Min.~Max. CDB -5~43 Agent frigorific Tip/GWP R-410A/2.087,5 Control Vană de expansiune electronică Circuite Cantitate 1 Cantitate de agent frigorific 24 Pe circuit kg 7,6 9,6 15,2 19,2 Pe circuit TCO 2 Eq 15,9 20,0 31,7 40,1 Circuit de apă Diametru racorduri conducte inch 1-1/4 (mamă) 2 (mamă) Conducte inch 1-1/4 1-1/2 Unitate Curent maxim de pornire A 0 77,7 78,7 88,7 99,8 101,9 120,7 Curent maxim de funcţionare A 22,2 25,3 26,4 35,2 47,4 49,6 67,2 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3N~/50/400 (1) EWAQ-BAWN: versiunea de bază (2) EWAQ-BAWP: Versiunea cu pompă

25 25

26 EWAQ-G-SS Agregat de răcire cu compresor multi scroll şi condensator răcit cu aer, eficienţă standard, zgomot standard Compresoare scroll eficiente şi fiabile cu valori EER ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii Design compact Baterie condensator cu microcanale Listă cuprinzătoare de funcţionare pentru aplicaţii speciale Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Controler MicroTech cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAQ-G-SS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 26,8 30,0 33,8 38,9 42,5 49,3 56,7 Control capacitate Metodă În trepte Capacitate minimă % (Date indisponibile în momentul publicării) EER 2,8 2,8 2,9 2,8 2,8 2,8 2,7 ESEER IPLV (Date indisponibile în momentul publicării) Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg (Date indisponibile în momentul publicării) Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s Încălzire Nom. l/s Pierdere presiune de apă Răcire Total kpa (Date indisponibile în momentul publicării) Încălzire Nom. kpa Condensator răcit cu aer Tip Compresor Tip Compresor scroll Cantitate 2 compresoare scroll în configurare tandem Ventilator Tip diametru de 450 mm - tip cu rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de funcţionare Partea de apă Răcire Min.~Max. CDB Încălzire Min.~Max. CDB Partea de aer Răcire Min.~Max. CDB Încălzire Min.~Max. CDB (Date indisponibile în momentul publicării) Agent frigorific Tip/GWP R-410A Cantitate kg (Date indisponibile în momentul publicării) Circuite Cantitate 1 Cantitate de agent Pe circuit kg frigorific Pe circuit TCO 2 Eq Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) Unitate Curent maxim de pornire A (Date indisponibile în momentul publicării) Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50 Hz/400 V 26 *Notă: câmpurile albastre conţin date preliminare

27 EWAQ-G-XS Agregat de răcire cu compresor multi scroll şi condensator răcit cu aer, eficienţă ridicată, zgomot standard Filtru cu eficienţă ridicată: compresoare scroll eficiente şi fiabile cu valori ale EER şi ESEER foarte ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii Design compact Baterie condensator cu microcanale Listă cuprinzătoare de funcţionare pentru aplicaţii speciale Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Controler MicroTech cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAQ-G-XS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 25,5 29,4 32,2 37,1 41,9 47,7 54,2 Control capacitate Metodă În trepte Capacitate minimă % (Date indisponibile în momentul publicării) EER 3,1 3,1 3,2 3,1 3,1 3,1 3,1 ESEER IPLV (Date indisponibile în momentul publicării) Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg (Date indisponibile în momentul publicării) Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s Încălzire Nom. l/s Pierdere presiune de apă Răcire Total kpa (Date indisponibile în momentul publicării) Încălzire Nom. kpa Condensator răcit cu aer Tip Compresor Tip Compresor scroll Cantitate 2 compresoare scroll în configurare tandem Ventilator Tip diametru de 450 mm - tip cu rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de funcţionare Partea de apă Răcire Min.~Max. CDB Încălzire Min.~Max. CDB Partea de aer Răcire Min.~Max. CDB Încălzire Min.~Max. CDB (Date indisponibile în momentul publicării) Agent frigorific Tip/GWP R-410A Cantitate kg (Date indisponibile în momentul publicării) Circuite Cantitate 1 Cantitate de agent Pe circuit kg frigorific Pe circuit TCO 2 Eq Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) Unitate Curent maxim de pornire A (Date indisponibile în momentul publicării) Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50 Hz/400 V *Notă: câmpurile albastre conţin date preliminare 27

28 EWAQ-E-XS/XL Agregat de răcire cu compresor multi scroll şi condensator răcit cu aer, eficienţă ridicată, zgomot standard/scăzut Compresoare scroll eficiente şi fiabile cu valori EER ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii Suprafaţă ocupată redusă graţie formei în V a cadrului Domeniu mare de funcţionare (de la 52 C până la -18 C temperatură exterioară) Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Unitatea poate fi echipată cu un modul hidraulic, optimizând timpul de instalare, spaţiul şi costurile Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAQ-E-XS/XL Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 58,0 65,4 73,8 86, Control capacitate Metodă În trepte Capacitate minimă % 50,0 43,0 50,0 33,0 27,0 33,0 EER 3,06 3,05 ESEER 4,02 4,11 3,91 4,18 4,17 4,14 IPLV 4,50 4,68 4,51 4,83 4,76 4,66 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (XS) Unitate kg Greutate în timpul funcţionării kg Greutate (XL) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 8,5 9,6 10,8 12,6 15,1 16,0 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor scroll Cantitate 2 3 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 900 Nivel de putere sonoră (XS) Răcire Nom. dba Nivel de putere sonoră (XL) Răcire Nom. dba Nivel de presiune sonoră (XS) Răcire Nom. dba Nivel de presiune sonoră (XL) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -13~18 funcţionare Partea de aer Răcire Min.~Max. CDB -18~52 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 1 Cantitate de agent frigorific 28 Pe circuit kg 28,0 31,0 34,0 40,0 43,0 53,0 Pe circuit TCO 2 Eq 58,5 64,7 71,0 83,5 89,8 110,6 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 3 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

29 EWAQ-E-XR Agregat de răcire cu compresor multi scroll şi condensator răcit cu aer, eficienţă ridicată, zgomot redus EWAQ-E-XS/XL/XR MicroTech III Numai răcire EWAQ-E-XR Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 56,5 63,6 71,8 85, Control capacitate Metodă În trepte Capacitate minimă % 50,0 43,0 50,0 33,0 27,0 33,0 EER 3,05 2,98 3,05 2,97 2,96 2,89 ESEER 4,45 4,57 4,33 4,65 4,62 4,50 IPLV 5,09 4,95 4,90 5,04 5,07 5,20 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 8,2 9,1 10,5 12,1 14,5 14,8 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor scroll Cantitate 2 3 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -13~18 funcţionare Partea de aer Răcire Min.~Max. CDB -18~52 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 1 Cantitate de agent frigorific Pe circuit kg 28,0 31,0 27,0 35,0 43,0 53,0 Pe circuit TCO 2 Eq 58,5 64,7 56,4 73,1 89,8 110,6 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 3 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 29

30 EWAQ-F-SS/SL Agregat de răcire cu compresor multi scroll şi condensator răcit cu aer, eficienţă standard, zgomot standard/scăzut Compresoare scroll eficiente şi fiabile cu valori EER ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii 2 circuite de agent frigorific complet independente Suprafaţă ocupată redusă graţie cadrului în formă de V (EWAQ /400F-SS/SL şi EWAQ /370F-SR) Domeniu mare de funcţionare (de la 52 C până la -18 C temperatură exterioară) Unitatea poate fi echipată cu un modul hidraulic, optimizând timpul de instalare, spaţiul şi costurile Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAQ-F-SS/SL Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 73,3 84,9 93, Control capacitate Metodă În trepte Capacitate minimă % 25,0 22,0 25,0 23,0 25,0 21,0 25,0 17,0 14,0 17,0 EER 2,81 2,64 2,60 2,58 2,55 2,75 2,64 2,57 2,67 2,66 ESEER 3,79 3,77 3,81 3,74 3,78 3,73 4,02 3,74 4,04 4,13 4,05 4,08 IPLV 4,50 4,45 4,50 4,44 4,53 4,29 4,41 4,30 4,46 4,55 4,63 4,72 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (SS) Unitate kg Greutate în timpul funcţionării kg Greutate (SL) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 9,9 10,7 11,8 13,6 15,0 17,2 20,3 19,5 23,0 26,4 29,2 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor scroll Cantitate 4 6 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm Nivel de putere sonoră (SS) Răcire Nom. dba Nivel de putere sonoră (SL) Răcire Nom. dba Nivel de presiune sonoră (SS) Răcire Nom. dba Nivel de presiune sonoră (SL) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -13~18 funcţionare Partea de aer Răcire Min.~Max. CDB -18~52 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 2 Cantitate de agent frigorific 30 Pe circuit kg 14,0 15,5 16,5 20,0 23,0 27,0 28,0 32,5 40,0 Pe circuit TCO 2 Eq 29,2 32,4 34,4 41,8 48,0 56,4 58,5 67,8 83,5 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 3 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

31 EWAQ-F-SR Agregat de răcire cu compresor multi scroll şi condensator răcit cu aer, eficienţă standard, zgomot redus EWAQ-F-SS/SL/SR MicroTech III Numai răcire EWAQ-F-SR Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 73,4 86,0 95, Control capacitate Metodă În trepte Capacitate minimă % 25,0 22,0 25,0 23,0 25,0 21,0 25,0 17,0 14,0 17,0 EER 2,70 2,49 2,46 2,45 2,38 2,37 2,41 2,39 2,53 2,49 ESEER 4,27 4,20 4,13 4,16 4,08 4,10 4,27 4,03 4,16 4,53 4,49 4,43 IPLV 4,96 4,89 4,82 4,92 4,85 4,71 4,86 4,61 4,73 5,09 5,00 4,93 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 9,5 10,2 11,3 13,0 14,3 16,3 18,3 21,8 25,2 27,8 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor scroll Cantitate 4 6 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 705 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -13~18 funcţionare Partea de aer Răcire Min.~Max. CDB -18~52 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 2 Cantitate de agent frigorific Pe circuit kg 16,0 18,0 19,0 20,0 23,0 27,0 28,0 32,5 40,0 Pe circuit TCO 2 Eq 33,4 37,6 39,7 41,8 48,0 56,4 58,5 67,8 83,5 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 3 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 31

32 EWAQ-F-XS/XL Agregat de răcire cu compresor multi scroll şi condensator răcit cu aer, eficienţă ridicată, zgomot standard/scăzut Compresoare scroll eficiente şi fiabile cu valori EER ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii 2 circuite de agent frigorific complet independente Suprafaţă ocupată redusă graţie cadrului în formă de V (EWAQ /350F-XS/XL şi EWAQ /330F-XR) Domeniu mare de funcţionare (de la 52 C până la -18 C temperatură exterioară) Unitatea poate fi echipată cu un modul hidraulic, optimizând timpul de instalare, spaţiul şi costurile Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAQ-F-XS/XL Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 54,8 62,2 70,6 78, Control capacitate Metodă În trepte Capacitate minimă % 25,0 21,0 25,0 22,0 23,0 25,0 21,0 20,0 25,0 17,0 14,0 17,0 EER 3,11 3,13 3,12 3,09 3,10 3,12 3,10 3,07 ESEER 3,90 4,10 3,95 4,08 4,04 4,30 4,05 4,33 4,24 4,27 4,23 4,35 4,30 4,23 IPLV 4,56 4,76 4,67 4,70 4,67 4,60 4,64 4,80 4,72 4,65 4,61 4,95 4,82 4,68 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (XS) Unitate kg Greutate în timpul funcţionării kg Greutate (XL) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 8,2 9,3 10,5 11,7 15,1 17,0 19,3 20,5 21,8 25,3 29,0 32,2 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor scroll Cantitate 4 6 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 900 Nivel de putere sonoră (XS) Răcire Nom. dba Nivel de putere sonoră (XL) Răcire Nom. dba Nivel de presiune sonoră (XS) Răcire Nom. dba Nivel de presiune sonoră (XL) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -13~18 funcţionare Partea de aer Răcire Min.~Max. CDB -18~52 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 2 Cantitate de agent frigorific 32 Pe circuit kg 14,0 15,5 16,5 20,0 26,0 31,0 37,0 36,0 41,5 Pe circuit TCO 2 Eq 29,2 32,4 34,4 41,8 54,3 64,7 77,2 75,2 86,6 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 3 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

33 EWAQ-F-XR Agregat de răcire cu compresor multi scroll şi condensator răcit cu aer, eficienţă ridicată, zgomot redus EWAQ-F-XS/XL/XR MicroTech III Numai răcire EWAQ-F-XR Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 53,0 61,2 68,7 77, Control capacitate Metodă În trepte Capacitate minimă % 25,0 21,0 25,0 22,0 23,0 25,0 21,0 20,0 25,0 17,0 14,0 17,0 EER 3,12 3,07 3,08 3,05 3,00 2,92 3,01 2,99 2,96 2,90 2,95 ESEER 4,53 4,64 4,51 4,60 4,53 4,68 4,44 4,63 4,68 4,64 4,54 4,82 4,69 4,65 IPLV 5,25 5,04 5,19 5,27 5,04 5,16 5,01 4,89 5,04 4,90 4,99 5,13 5,15 5,18 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 7,9 9,0 10,1 11,3 14,5 16,3 18,4 19,5 20,7 24,0 27,7 30,9 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor scroll Cantitate 4 6 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 705 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -13~18 funcţionare Partea de aer Răcire Min.~Max. CDB -18~52 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 2 Cantitate de agent frigorific Pe circuit kg 14,0 15,5 16,5 20,0 24,0 26,0 31,0 35,0 36,0 41,5 Pe circuit TCO 2 Eq 29,2 32,4 34,4 41,8 50,1 54,3 64,7 73,1 75,2 86,6 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 3 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 33

34 EWAQ-GZXS Agregat de răcire cu inverter cu compresor multi scroll şi condensator răcit cu aer, eficienţă ridicată, zgomot standard Compresoare scroll DC cu inverter şi eficienţă ridicată Design avansat al compresorului şi ventilatorului duce la niveluri scăzute ale zgomotului în timpul funcţionării Două circuite de agent frigorific independente pentru redundanţă încorporată şi funcţionare fiabilă Domeniu larg de funcţionare în modul răcire Suprafaţă ocupată redusă graţie formei în V a cadrului (EWAQ210GZXS & EWAQ190GZXR) Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAQ-GZXS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 72,5 94, Control capacitate Metodă Reglaj continuu Capacitate minimă % 14,4 14,3 14,9 14,3 14,8 EER 2,77 2,87 2,64 2,92 2,75 ESEER 4,79 4,89 4,90 4,77 4,78 IPLV 5,11 5,26 5,40 5,21 5,23 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 9,6 12,9 15,4 16,3 18,9 Pierdere presiune de apă Răcire Total kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor scroll, DC, inverter Cantitate Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 920 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~20 funcţionare Partea de aer Răcire Min.~Max. CDB -18~43 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 1 2 Cantitate de agent frigorific 34 Pe circuit kg 48,0 36,0 48,0 Pe circuit TCO 2 Eq 100,2 75,2 100,2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 2,5 4,5 Unitate Curent maxim de pornire A 2 Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

35 EWAQ-GZXR Agregat de răcire cu inverter cu compresor multi scroll şi condensator răcit cu aer, eficienţă ridicată, zgomot redus EWAQ-GZXS/XR MicroTech III Numai răcire EWAQ-GZXR Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 73,3 94, Control capacitate Metodă Reglaj continuu Capacitate minimă % 14,4 14,3 14,9 14,3 14,8 EER 2,68 2,79 2,53 2,86 2,65 ESEER 4,88 4,95 5,05 5,07 IPLV 5,16 5,25 5,27 5,24 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 9,4 12,6 15,0 16,0 18,5 Pierdere presiune de apă Răcire Total kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor scroll, DC, inverter Cantitate Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 715 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~20 funcţionare Partea de aer Răcire Min.~Max. CDB -18~43 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 1 2 Cantitate de agent frigorific Pe circuit kg 48,0 36,0 48,0 Pe circuit TCO 2 Eq 100,2 75,2 100,2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 2,5 4,5 Unitate Curent maxim de pornire A 2 Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 35

36 EWAD-E-SS Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot standard Un singur circuit de agent frigorific cu un singur compresor cu şurub Design compact cu schimbător de căldură în plăci Domeniu mare de funcţionare (până la -18 C temperatură exterioară) Apă răcită furnizată până la -15 C Numai răcire EWAD-E-SS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 39,1 47,5 53,9 60,9 69,0 72,4 87, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 EER 2,58 2,54 2,55 2,67 2,64 2,95 2,90 2,73 2,67 2,80 ESEER 2,84 2,83 2,66 2,84 2,73 2,93 3,08 2,96 3,13 3,24 IPLV 3,36 3,25 2,98 3,13 3,25 3,48 3,68 3,56 3,61 3,65 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 4,8 5,8 6,6 7,8 8,7 10,2 12,2 14,6 17,2 19,7 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Compresor asimetric cu un singur şurub Cantitate 1 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 900 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -15~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 Cantitate de agent frigorific 36 Pe circuit kg 18,0 21,0 23,0 28,0 34,0 39,0 46,0 56,0 74,0 Pe circuit TCO 2 Eq 25,7 30,0 32,9 40,0 48,6 55,8 65,8 80,1 105,8 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 3 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

37 EWAD-E-SL Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot scăzut EWAD-E-SS/SL MicroTech III Numai răcire EWAD-E-SL Capacitate de răcire Nom. kw 97, Putere absorbită Răcire Nom. kw 39,2 48,3 53,4 60,8 68,3 72,8 85, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 EER 2,49 2,39 2,50 2,57 2,59 2,86 2,90 2,65 2,55 2,62 ESEER 2,92 2,88 2,76 2,91 2,98 3,22 3,44 3,31 3,24 3,35 IPLV 3,32 3,21 3,30 3,46 3,28 3,48 3,86 3,75 3,63 3,76 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 4,7 5,5 6,4 7,5 8,4 10,0 11,9 14,1 16,5 19,0 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Compresor asimetric cu un singur şurub Cantitate 1 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 700 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -15~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 Cantitate de agent frigorific Pe circuit kg 18,0 21,0 23,0 28,0 34,0 39,0 46,0 56,0 74,0 Pe circuit TCO 2 Eq 25,7 30,0 32,9 40,0 48,6 55,8 65,8 80,1 105,8 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 3 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 37

38 EWAD-D-SS Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot standard 2 circuite de agent frigorific complet independente Compresor cu reglaj continuu cu un singur şurub Domeniu mare de funcţionare (până la -18 C temperatură exterioară) Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAD-D-SS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 2,52 2,63 2,74 2,70 2,67 2,89 ESEER 3,26 3,43 3,44 3,41 3,45 3,29 IPLV 3,75 3,86 3,89 3,96 4,11 3,96 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 18,6 20,8 22,2 24,0 25,4 26,5 27,6 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Compresor asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate 6 8 Debit de aer Nom. l/s Turaţie rpm 890 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -15~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific 38 Pe circuit kg 28,0 33,0 36,0 38,0 40,0 43,0 47,0 Pe circuit TCO 2 Eq 40,0 47,2 51,5 54,3 57,2 61,5 67,2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 5,5 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

39 EWAD-D-SL Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot scăzut EWAD-D-SS/SL MicroTech III Numai răcire EWAD-D-SL Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 82,0 80,2 85,6 94, Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 2,24 2,46 2,62 2,58 2,54 2,50 2,46 2,56 2,72 2,36 2,55 2,53 2,46 2,70 ESEER 2,91 3,03 3,21 3,11 3,16 3,13 3,10 3,14 3,31 3,54 3,56 3,46 3,56 3,66 IPLV 3,43 3,56 3,73 3,63 3,66 3,63 3,59 3,62 3,84 3,85 4,06 3,96 4,07 4,14 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 8,8 9,4 10,7 11,7 12,5 13,1 14,2 15,3 17,7 19,3 21,0 22,8 24,1 25,4 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Compresor asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -15~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific Pe circuit kg 18,0 21,0 23,0 26,0 28,0 29,0 35,0 36,0 34,0 40,0 43,0 Pe circuit TCO 2 Eq 25,7 30,0 32,9 37,2 40,0 41,5 50,1 51,5 48,6 57,2 61,5 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 39

40 EWAD-D-SR Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot redus 2 circuite de agent frigorific complet independente Compresor cu reglaj continuu cu un singur şurub Domeniu mare de funcţionare (până la -18 C temperatură exterioară) Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAD-D-SR Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 84,5 83,1 86,2 95, Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 2,09 2,28 2,53 2,48 2,41 2,34 2,25 2,45 2,60 2,36 2,55 2,53 2,46 2,70 ESEER 2,80 2,91 3,24 3,11 3,13 3,07 3,04 3,15 3,32 3,54 3,56 3,46 3,56 3,66 IPLV 3,29 3,42 3,74 3,59 3,56 3,53 3,70 3,88 3,90 4,06 3,96 4,07 4,14 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 8,5 9,1 10,4 11,3 12,0 12,6 13,3 14,9 17,4 19,3 21,0 22,8 24,1 25,4 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Compresor asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -15~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific 40 Pe circuit kg 18,0 21,0 24,0 25,0 29,0 33,0 35,0 40,0 39,0 40,0 43,0 Pe circuit TCO 2 Eq 25,7 30,0 34,3 35,8 41,5 47,2 50,1 57,2 55,8 57,2 61,5 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

41 EWAD-D-SX Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot foarte scăzut EWAD-D-SR/SX MicroTech III Numai răcire EWAD-D-SX Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 80,8 86,0 94, Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 2,50 2,68 2,67 2,56 2,47 2,35 2,25 2,46 2,41 2,56 2,60 ESEER 3,29 3,52 3,41 3,44 3,34 3,29 3,15 3,14 3,39 3,50 3,47 IPLV 3,82 4,08 3,99 4,01 3,92 3,84 3,69 4,03 3,90 3,98 3,90 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 9,7 11,0 12,1 12,9 13,7 14,3 14,7 17,7 19,7 21,5 23,5 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Compresor asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 500 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -15~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific Pe circuit kg 21,0 24,0 26,0 32,0 33,0 34,0 35,0 38,0 40,0 Pe circuit TCO 2 Eq 30,0 34,3 37,2 45,8 47,2 48,6 50,1 54,3 57,2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 4 5 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 41

42 EWAD-D-XS Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă ridicată, zgomot standard 2 circuite de agent frigorific complet independente Compresor cu reglaj continuu cu un singur şurub Domeniu mare de funcţionare (până la -18 C temperatură exterioară) Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAD-D-XS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 80,1 88,2 95, Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 3,07 3,11 3,15 3,10 3,06 3,08 3,10 3,07 3,09 3,12 3,16 ESEER 3,45 3,49 3,51 3,73 3,56 3,47 3,48 3,72 3,88 3,89 3,75 IPLV 3,98 4,00 4,08 4,07 4,06 3,98 4,16 4,83 4,61 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 11,8 13,1 14,4 15,6 16,7 17,9 19,1 22,4 25,0 27,4 29,7 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Compresor asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -15~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific 42 Pe circuit kg 29,0 33,0 35,0 38,0 35,0 39,0 42,0 45,0 50,0 Pe circuit TCO 2 Eq 41,5 47,2 50,1 54,3 50,1 55,8 60,1 64,4 71,5 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 4 6 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

43 EWAD-D-XR Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă ridicată, zgomot redus EWAD-D-XS/XR MicroTech III Numai răcire EWAD-D-XR Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 81,6 88,0 96, Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 2,96 3,07 3,06 3,00 2,94 3,06 3,05 2,95 3,01 3,02 2,99 ESEER 3,52 3,59 3,58 3,71 3,60 3,89 3,71 3,77 3,99 3,81 IPLV 4,03 4,11 4,12 4,17 4,13 4,28 4,25 4,36 4,79 4,78 4,47 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 11,6 13,0 14,1 15,4 16,4 17,7 18,8 21,7 24,4 26,8 28,6 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Compresor asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -15~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific Pe circuit kg 30,0 31,0 38,0 39,0 40,0 39,0 34,0 45,0 47,0 50,0 Pe circuit TCO 2 Eq 42,9 44,3 54,3 55,8 57,2 55,8 48,6 64,4 67,2 71,5 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 4 6 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 43

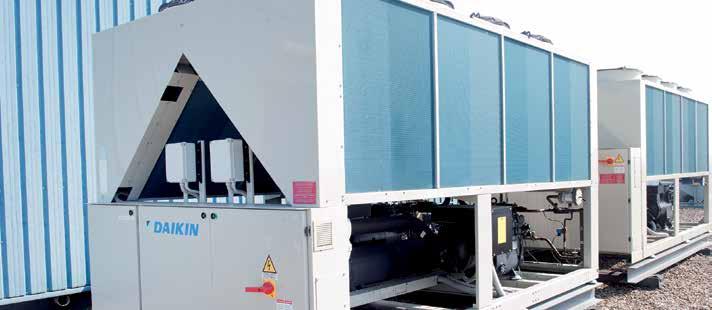

44 EWAD-D-HS Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, pentru temperatură exterioară ridicată, zgomot standard Funcţionează la temperatură exterioară ridicată Compresor cu reglaj continuu cu un singur şurub Domeniu mare de funcţionare (până la -18 C temperatură exterioară) Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat EWAD-D-HS MicroTech III Numai răcire EWAD-D-HS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 77,9 76,0 83,9 92,1 98, Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 2,49 2,73 2,77 2,75 2,73 2,68 2,75 2,93 2,90 2,93 2,90 2,89 2,95 3,02 ESEER 3,02 3,16 3,24 3,11 3,20 3,18 3,17 3,15 3,46 3,50 3,57 3,55 3,60 3,68 IPLV 3,56 3,74 3,77 3,66 3,74 3,73 3,72 3,64 3,99 4,00 4,05 3,99 4,10 4,18 4,50 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 9,3 9,9 11,1 12,2 13,1 13,8 14,6 16,0 18,2 19,8 21,4 22,8 24,5 26,1 28,0 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Compresor asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie Răcire Nom. rpm 890 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -15~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific 44 Pe circuit kg 18,0 21,0 22,0 26,0 28,0 31,0 28,0 34,0 30,0 45,0 47,5 46,0 47,0 Pe circuit TCO 2 Eq 25,7 30,0 31,5 37,2 40,0 44,3 40,0 48,6 42,9 64,4 67,9 65,8 67,2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

45 45

46 Prezentarea avantajelor Agregat de răcire cu condensator răcit cu aer şi compresor cu şurub acţionat prin inverter: EWAD-TZ ( kw) Avantaje pentru instalator Uşor de instalat: Agregatul de răcire EWAD-TZ este configurat, reglat şi testat în fabrică Uşor de servisat Sisteme de control uşor de utilizat care pot fi integrate uşor în sisteme de management al clădirii Avantaje pentru consultanţi Tehnologie avansată a compresoarelor cu inverter şi Raport Variabil al Volumului (VVR) încorporate şi noul program pentru controlul agregatelor de răcire Sunt disponibile mai multe opţiuni, precum repornire rapidă, pompe de apă cu debit variabil, contor de energie inteligent, ventilatoare EC Ideal pentru proiecte de construcţii noi sau de amenajări: aceeaşi suprafaţă ocupată cu unitatea fără inverter, dar cu eficienţe şi performanţe mai ridicate De ce să alegeţi EWAD-TZ? Cu o experienţă de aproape 10 ani, Daikin este un pionier în domeniul aplicaţiilor cu inverter pentru agregate de răcire cu condensator răcit cu aer. Sute și sute de compresoare cu un singur şurub acţionate prin inverter funcţionează în diverse locații pentru a satisface cerinţele clienţilor pentru eficienţă şi a garanta cele mai scăzute costuri de funcţionare. Agregatul de răcire EWAD-TZ cu noul compresor Daikin Secțiune de refulare Control VVR Inverter Avantaje pentru utilizatorii finali Amortizare rapidă în 3 ani de la instalare Reducere cu 50% a consumului de energie Conceput pentru medii sensibile la zgomot Secțiune economică pentru injecția lichidului Condensatoare Placă de răcire din aluminiu Secțiune de aspiraţie Intrare lichid (răcire VFD)... demonstrează faptul că vom continua să dezvoltăm mereu cea mai avansată tehnologie, cu cel mai ridicat nivel al calităţii, pentru a oferi clienţilor cea mai bună experienţă a agregatului de răcire. 46

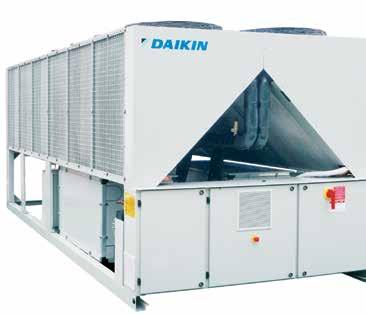

47 Instrumente de marketing Videoclip watch?v=qqcyajrwzfq Minisite minisite/process-cooling-comfortcooling-chiller-ewad-tz Program de selecţie software/downloads/default.jsp Eficienţe ridicate la sarcină maximă şi parţială: EER de până la 3,57 şi ESEER de până la 5,73 Noul compresor Daikin cu inverter şi Raport Variabil al Volumului (VVR) încorporate pentru o eficienţă optimizată Noul program de control intern al agregatului de răcire, cu gestionare dinamică a presiunii de condensare şi logică de control inovatoare a economizorului Amortizare rapidă a investiţiei Amortizare în 3 ani în comparaţie cu o unitate fără inverter pentru aplicaţii de răcire de confort Amortizare într-un an pentru răcirea de proces Niveluri perfecte ale confortului Reglaj continuu a sarcinii variabile Control precis al temperaturii apei de ieşire graţie reglajului continuu Design compact Schimbător de căldură mai compact cu eficienţe superioare Dimensiuni ale panoului electric redus graţie compresorului cu inverter utilizat Cele mai scăzute niveluri ale zgomotului O putere sonoră de până la 86 dba la sarcină maximă şi chiar şi mai redusă la sarcină parţială graţie vitezei variabile ale ventilatoarelor şi compresoarelor Compresor silenţios graţie execuţiei acustice speciale Design unic al ventilatoarelor Daikin, cu un impact redus al zgomotului şi vibraţiilor Fiabilitate dovedită şi de neegalat Testare extinsă în laboratoare, în fabrici Daikin şi puncte de lucru specifice Cerere de energie redusă fără a compromite fiabilitatea şi performanţa Listă extinsă de opţiuni Repornire rapidă după o cădere de tensiune Pompe de apă cu turaţie variabilă Contor de energie inteligent integrat Ventilatoare EC 47

48 EWAD-TZSS/SR Agregat de răcire cu inverter, compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot standard/redus Eficienţă energetică optimizată în condiţii de sarcină maximă şi parţială Compresor cu reglaj continuu cu un singur şurub Tehnologie avansată a compresoarelor, cu inverter încorporat şi raport al volumului variabil (VVR) Design compact pentru o suprafaţă ocupată redusă şi spaţiu minimizat de instalare Nivelurile scăzute ale zgomotului în timpul funcţionării se obţin graţie celui mai recent design de compresor şi ventilator Unul sau două circuite complet independente de agent frigorific pentru o fiabilitate excepţională Numai răcire EWAD-TZSS/SR Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 62,2 72,5 79,1 96, Control capacitate Metodă Reglaj continuu Capacitate minimă % 33,3 28,6 33,3 28,6 25,0 22,2 15,4 14,3 16,7 15,4 14,3 13,3 12,5 11,1 EER 2,73 2,83 2,90 2,79 2,74 2,85 2,83 2,80 2,82 2,72 2,73 2,66 ESEER 4,48 4,61 4,67 4,64 4,67 4,65 4,61 4,73 4,81 4,82 4,75 4,79 4,75 4,71 IPLV 5,33 5,44 5,90 5,68 5,69 5,67 5,73 5,86 5,83 5,91 5,88 5,95 5,78 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (SS) Unitate kg Greutate în timpul funcţionării kg Greutate (SR) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 8,1 9,8 11,0 12,8 15,1 17,4 17,5 19,7 22,1 23,9 25,6 28,2 30,6 34,0 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub acţionat prin inverter Cantitate 1 2 Ventilator Tip Rotor direct Cantitate Debit de aer Răcire Nom. l/s Turaţie Răcire Nom. rpm 700 Nivel de putere sonoră (SS) Răcire Nom. dba Nivel de putere sonoră (SR) Răcire Nom. dba Nivel de presiune sonoră (SS) Răcire Nom. dba Nivel de presiune sonoră (SR) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~47 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 2 Cantitate de agent frigorific 48 Pe circuit kg 29,0 35,0 39,0 46,0 54,0 62,0 31,0 35,0 39,5 42,5 45,5 50,0 54,5 60,5 Pe circuit TCO 2 Eq 41,5 50,1 55,8 65,8 77,2 88,7 44,3 50,1 56,5 60,8 65,1 71,5 77,9 86,5 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 88,9 mm 114,3 mm 139,7 mm 168,3 mm Unitate Curent maxim de pornire A 3 Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

49 EWAD-TZXS/XR Agregat de răcire cu inverter, compresor cu şurub şi condensator răcit cu aer, eficienţă ridicată, zgomot standard/redus EWAD-TZSS/SR/XS/XR MicroTech III Numai răcire EWAD-TZXS/XR Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 56,1 68,4 84,6 89, Control capacitate Metodă Reglaj continuu Capacitate minimă % 33,3 28,6 30,8 28,6 25,0 23,5 16,7 15,4 14,3 16,7 15,4 14,3 13,3 12,5 EER 3,20 3,16 3,14 3,21 3,14 3,18 3,16 3,17 3,15 3,17 3,12 3,16 ESEER 5,02 5,09 5,10 5,16 5,23 5,02 5,10 5,05 5,02 5,18 5,15 5,12 IPLV 6,32 6,20 6,33 6,26 6,32 6,37 6,38 6,47 6,39 6,42 6,48 6,44 6,53 6,51 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (XS) Unitate kg Greutate în timpul funcţionării kg Greutate (XR) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 8,6 10,4 12,7 13,8 15,9 17,2 17,5 19,5 21,1 23,5 25,7 27,6 30,1 32,7 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub acţionat prin inverter Cantitate 1 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie Răcire Nom. rpm 700 Nivel de putere sonoră (XS) Răcire Nom. dba Nivel de putere sonoră (XR) Răcire Nom. dba Nivel de presiune sonoră (XS) Răcire Nom. dba Nivel de presiune sonoră (XR) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~49 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 2 Cantitate de agent frigorific Pe circuit kg 31,0 37,0 45,0 49,0 57,0 61,0 31,0 34,5 37,5 42,0 45,5 49,0 53,5 58,0 Pe circuit TCO 2 Eq 44,3 52,9 64,4 70,1 81,5 87,2 44,3 49,3 53,6 60,1 65,1 70,1 76,5 82,9 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 88,9 mm 139,7 mm 168,3 mm Unitate Curent maxim de pornire A 3 Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 49

50 EWAD-TZPS/PR Agregat de răcire cu inverter, compresor cu şurub şi condensator răcit cu aer, eficienţă premium, zgomot standard/redus Eficienţă energetică premium în condiţii de sarcină maximă şi parţială Compresor cu reglaj continuu cu un singur şurub Tehnologie avansată a compresoarelor, cu inverter încorporat şi Raport al Volumului Variabil (VVR) Design compact pentru o suprafaţă ocupată redusă şi spaţiu minimizat de instalare Nivelurile scăzute ale zgomotului în timpul funcţionării se obţin graţie celui mai recent design de compresor şi ventilator Unul sau două circuite complet independente de agent frigorific pentru o fiabilitate excepţională EWAD-TZPS/PR MicroTech III Numai răcire EWAD-TZPS/PR Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 52,7 64,9 69,2 77,4 85,1 94, Control capacitate Metodă Reglaj continuu Capacitate minimă % 33,3 28,6 33,3 30,8 28,6 26,7 18,2 16,7 15,4 14,3 16,7 15,4 14,3 13,3 EER 3,52 3,41 3,57 3,50 3,45 3,35 3,34 3,36 3,38 3,39 3,38 3,30 3,28 3,20 ESEER 5,50 5,45 5,73 5,66 5,65 5,62 5,46 5,47 5,59 5,61 5,67 5,62 5,53 IPLV 6,95 6,70 7,22 7,04 7,08 6,81 6,87 7,03 7,05 7,14 7,13 7,11 6,93 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (PS) Unitate kg Greutate în timpul funcţionării kg Greutate (PR) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 8,9 10,6 11,8 13,0 14,0 15,1 16,2 17,7 20,0 21,6 23,7 26,5 28,7 30,6 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub acţionat prin inverter Cantitate 1 2 Ventilator Tip Rotor direct Cantitate Debit de aer Răcire Nom. l/s Turaţie Răcire Nom. rpm 600 Nivel de putere sonoră (PS) Răcire Nom. dba Nivel de putere sonoră (PR) Răcire Nom. dba Nivel de presiune sonoră (PS) Răcire Nom. dba Nivel de presiune sonoră (PR) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~51 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 2 Cantitate de agent frigorific 50 Pe circuit kg 32,0 38,0 42,0 46,0 50,0 54,0 29,0 31,5 35,5 38,5 42,0 47,0 51,0 54,5 Pe circuit TCO 2 Eq 45,8 54,3 60,1 65,8 71,5 77,2 41, ,8 55,1 60,1 67,2 72,9 77,9 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 88,9 mm 139,7 mm 168,3 mm Unitate Curent maxim de pornire A 3 Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

51 51

52 EWAD-C-SS/SL Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot standard/scăzut Compresor cu reglaj continuu cu un singur şurub Domeniu mare de funcţionare (de la -18 C până la 46 C temperatură exterioară) 2-3 circuite de agent frigorific complet independente Vană de expansiune electronică standard Evaporator DX cu ţevi în manta - o singură trecere a agentului frigorific pentru a reduce pierderile de presiune la un nivel minim Opţiune disponibilă: recuperare parţială şi totală de căldură Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAD-C-SS/SL C11 C12 C13 H14 C15 C16 C17 C18 C19 C20 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 7,0 EER 2,89 2,80 2,74 2,82 2,71 2,77 2,81 2,95 2,75 2,72 2,69 2,72 2,66 ESEER 3,79 3,69 3,72 3,65 3,60 3,69 3,63 3,88 3,86 3,73 3,68 3,59 3,71 3,68 IPLV 4,32 4,17 4,18 4,25 4,16 4,17 4,21 4,42 4,28 4,18 4,15 4,24 4,19 4,21 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (SS) Unitate kg Greutate în timpul funcţionării kg Greutate (SL) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 30,9 35,5 39,7 43,5 46,1 50,8 55,0 62,9 67,6 73,4 77,4 81,8 86,0 89,5 91,7 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor asimetric cu un singur şurub Cantitate 2 3 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 900 Nivel de putere sonoră (SS) Răcire Nom. dba Nivel de putere sonoră (SL) Răcire Nom. dba Nivel de presiune sonoră (SS) Răcire Nom. dba Nivel de presiune sonoră (SL) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~46 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 3 Cantitate de agent frigorific 52 Pe circuit kg 64,0 76,5 80,0 91,0 94,0 110,0 130,0 73,3 86,7 91,7 101,7 Pe circuit TCO 2 Eq 91,5 109,4 114,4 130,1 134,4 157,3 185,9 104,9 123,9 131,1 145,4 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 168,3 mm 219,1 mm 273 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A , Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

53 EWAD-C-SR Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot redus EWAD-C-SS/SL/SR MicroTech III Numai răcire EWAD-C-SR C10 C11 C12 H14 C13 C14 C15 C16 C17 C18 C19 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 7,0 EER 2,74 2,59 2,48 2,61 2,46 2,55 2,63 2,75 2,63 2,61 2,52 2,54 2,47 2,42 2,48 2,40 ESEER 3,91 3,78 3,81 3,79 3,98 3,76 3,95 3,92 3,81 3,78 3,70 3,72 3,66 3,70 3,71 3,66 IPLV 4,39 4,41 4,19 4,29 4,21 4,33 4,52 4,35 4,29 4,27 4,28 4,23 4,24 4,27 4,21 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 29,5 34,1 37,6 41,8 44,0 48,7 53,1 60,6 63,0 65,2 70,2 74,2 77,4 81,8 85,6 87,5 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor asimetric cu un singur şurub Cantitate 2 3 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 700 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~46 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 3 Cantitate de agent frigorific Pe circuit kg 64,0 76,5 80,0 91,0 94,0 110,0 86,7 91,7 101,7 Pe circuit TCO 2 Eq 91,5 109,4 114,4 130,1 134,4 157,3 123,9 131,1 145,4 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 168,3 mm 219,1 mm 273 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 53

54 EWAD-C-XS/XL Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă ridicată, zgomot standard/scăzut Compresor cu reglaj continuu cu un singur şurub Domeniu mare de funcţionare (de la -18 C până la 50 C temperatură exterioară) 2-3 circuite de agent frigorific complet independente Vană de expansiune electronică standard Evaporator DX cu ţevi în manta - o singură trecere a agentului frigorific pentru a reduce pierderile de presiune la un nivel minim Opţiune disponibilă: recuperare parţială şi totală de căldură Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAD-C-XS/XL C10 C11 C12 C13 H14 H15 C16 C17 C18 C19 C20 C21 C22 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 7,0 EER 3,17 3,22 3,14 3,20 3,12 3,25 3,15 3,23 3,13 3,14 3,12 3,10 3,09 3,06 3,00 2,95 ESEER 3,77 3,92 3,81 3,91 3,84 3,99 3,86 4,05 4,04 4,06 4,00 3,96 3,94 3,93 4,02 3,91 3,89 IPLV 4,48 4,52 4,50 4,44 4,50 4,47 4,60 4,71 4,81 4,58 4,59 4,51 4,53 4,57 4,42 4,47 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (XS) Unitate kg Greutate în timpul funcţionării kg Greutate (XL) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 36,1 39,6 42,4 47,8 51,2 57,1 61,1 64,4 67,5 72,8 76,1 80,4 84,4 88,6 90,7 93,2 95,8 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor asimetric cu un singur şurub Cantitate 2 3 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 900 Nivel de putere sonoră (XS) Răcire Nom. dba Nivel de putere sonoră (XL) Răcire Nom. dba Nivel de presiune sonoră (XS) Răcire Nom. dba Nivel de presiune sonoră (XL) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~50 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 3 Cantitate de agent frigorific 54 Pe circuit kg 75,0 81,0 91,0 100,0 115,0 117,5 125,0 145,5 125,0 82,7 99,0 103,3 109,0 113,3 120,0 Pe circuit TCO 2 Eq 107,3 115,8 130,1 143,0 164,5 168,0 178,8 208,1 178,8 118,2 141,6 147,8 155,9 162,1 171,6 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 168,3 mm 219,1 mm 273 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A , Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

55 EWAD-C-XR Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă ridicată, zgomot redus EWAD-C-XS/XL/XR MicroTech III Numai răcire EWAD-C-XR C10 C11 C12 C13 H14 H15 C16 C17 C18 C19 C20 C21 C22 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 7,0 EER 3,07 3,15 3,03 3,10 2,98 3,16 3,04 3,09 2,96 2,93 2,98 2,99 2,94 2,87 2,80 ESEER 4,01 4,16 4,01 4,12 4,01 4,21 4,07 4,10 4,12 4,08 4,00 4,05 4,00 4,09 3,96 3,94 IPLV 4,56 4,62 4,51 4,63 4,59 4,65 4,61 4,63 4,74 4,83 4,67 4,65 4,63 4,69 4,54 4,53 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 35,1 38,7 41,3 46,5 49,7 55,7 59,5 62,1 65,2 70,0 74,0 78,2 82,2 86,5 88,5 90,7 93,1 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor asimetric cu un singur şurub Cantitate 2 3 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 700 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~50 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 3 Cantitate de agent frigorific Pe circuit kg 75,0 81,0 91,0 100,0 115,0 117,5 125,0 124,0 103,3 109,0 113,3 120,0 125,0 Pe circuit TCO 2 Eq 107,3 115,8 130,1 143,0 164,5 168,0 178,8 177,3 147,8 155,9 162,1 171,6 178,8 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 168,3 mm 219,1 mm 273 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 55

56 EWAD-C-PS/PL Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă premium, zgomot standard/scăzut Eficienţă excelentă la sarcini parţiale Compresor cu reglaj continuu cu un singur şurub Domeniu mare de funcţionare (de la -18 C până la 52 C temperatură exterioară) 2 circuite de agent frigorific complet independente Vană de expansiune electronică standard Evaporator DX cu ţevi în manta - o singură trecere a agentului frigorific pentru a reduce pierderile de presiune la un nivel minim Opţiune disponibilă: recuperare parţială şi totală de căldură Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAD-C-PS/PL C11 C12 C13 C14 C15 C16 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 3,57 3,51 3,52 3,49 3,44 3,46 3,44 3,40 3,37 ESEER 4,22 4,25 4,30 4,29 4,14 4,23 4,07 4,06 4,03 IPLV 4,78 4,67 4,79 4,69 4,73 4,68 4,73 4,71 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (PS) Unitate kg Greutate în timpul funcţionării kg Greutate (PL) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 39,2 42,5 46,5 51,2 55,2 61,0 66,3 70,3 74,5 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 900 Nivel de putere sonoră (PS) Răcire Nom. dba Nivel de putere sonoră (PL) Răcire Nom. dba Nivel de presiune sonoră (PS) Răcire Nom. dba Nivel de presiune sonoră (PL) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~52 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific 56 Pe circuit kg 102,0 115,0 120,0 137,5 140,0 Pe circuit TCO 2 Eq 145,9 164,5 171,6 196,6 200,2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 219,1 mm 273 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

57 EWAD-C-PR Agregat de răcire cu compresor cu şurub şi condensator răcit cu aer, eficienţă premium, zgomot redus EWAD-C-PS/PL/PR MicroTech III Numai răcire EWAD-C-PR C10 C11 C13 C14 C15 C16 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 3,63 3,51 3,47 3,46 3,36 3,38 3,36 3,32 3,25 ESEER 4,39 4,33 4,40 4,35 4,25 4,33 4,26 4,23 4,15 IPLV 5,07 4,89 4,92 4,82 4,81 4,85 4,79 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 38,6 41,7 45,6 50,2 54,0 59,7 64,8 68,7 72,6 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 700 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~52 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific Pe circuit kg 102,0 115,0 120,0 137,5 140,0 Pe circuit TCO 2 Eq 145,9 164,5 171,6 196,6 200,2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 219,1 mm 273 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 57

58 EWAD-CZXS/XL Agregat de răcire cu inverter, cu compresor cu şurub şi condensator răcit cu aer, eficienţă ridicată, zgomot standard/scăzut Eficienţă ridicată şi cel mai bun ESEER din clasa sa Compresor cu un singur şurub cu reglaj continuu, inverter Ventilatoare cu eficienţă ridicată cu profil patentat al paletelor pentru o funcţionare silenţioasă Gamă largă de opţiuni (este disponibilă opţiunea de recuperare a căldurii) Domeniu larg de funcţionare Curent de pornire scăzut Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAD-CZXS/XL C10 C11 C12 C13 C14 C15 C16 C17 C18 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw Control capacitate Metodă Reglaj continuu Capacitate minimă % 20,0 13,0 EER 3,07 2,90 3,01 2,87 3,05 2,92 2,93 2,86 2,85 2,90 ESEER 4,72 4,89 4,88 4,91 4,70 4,51 4,73 4,83 4,59 4,62 4,61 IPLV 5,68 5,72 5,79 5,73 5,56 5,58 5,45 5,61 5,75 5,65 5,46 5,29 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (XS) Unitate kg Greutate în timpul funcţionării kg Greutate (XL) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 35,2 39,7 43,0 49,5 52,3 59,0 62,4 69,2 73,7 77,4 81,5 86,0 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor asimetric cu un singur şurub Cantitate 2 3 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 900 Nivel de putere sonoră (XS) Răcire Nom. dba Nivel de putere sonoră (XL) Răcire Nom. dba Nivel de presiune sonoră (XS) Răcire Nom. dba Nivel de presiune sonoră (XL) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~50 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 3 Cantitate de agent frigorific 58 Pe circuit kg 73,0 81,0 100,0 125,0 140,0 106,7 113,3 116,7 Pe circuit TCO 2 Eq 104,4 115,8 143,0 178,8 200,2 152,5 162,1 166,8 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 168,3 mm 219,1 mm 273 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

59 EWAD-CZXR Agregat de răcire cu inverter, compresor cu şurub şi condensator răcit cu aer, eficienţă ridicată, zgomot redus EWAD-CZXS/XL/XR MicroTech III Numai răcire EWAD-CZXR C10 C11 C12 C13 C14 C15 C16 C17 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw Control capacitate Metodă Reglaj continuu Capacitate minimă % 20,0 13,0 EER 2,83 2,86 2,67 2,77 2,61 2,83 2,68 2,69 2,75 2,63 2,67 ESEER 5,23 5,39 5,36 5,41 5,11 5,15 4,80 5,12 5,22 5,10 4,83 4,77 IPLV 6,14 6,32 6,37 6,34 6,05 5,96 5,67 6,03 6,21 6,17 5,89 5,85 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 33,4 37,6 40,7 46,6 49,2 55,8 58,9 63,6 68,8 73,7 77,8 81,7 Pierdere presiune de apă Răcire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor asimetric cu un singur şurub Cantitate 2 3 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 700 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -18~50 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 3 Cantitate de agent frigorific Pe circuit kg 73,0 81,0 100,0 125,0 140,0 106,7 113,3 116,7 Pe circuit TCO 2 Eq 104,4 115,8 143,0 178,8 200,2 152,5 162,1 166,8 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 168,3 mm 219,1 mm 273 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 59

60 EWAD-CFXS/XL Agregat de răcire cu compresor cu şurub, condensator răcit cu aer şi Free-Cooling, eficienţă ridicată, zgomot standard/scăzut Agregat de răcire Free-Cooling pentru răcirea spaţiului şi procese industriale Compresor cu reglaj continuu cu un singur şurub Economii mai mari de energie şi emisii reduse de CO 2 în timpul sezonului rece Domeniu larg de funcţionare Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWAD-CFXS/XL C10 C11 C12 C13 C14 C15 C16 Capacitate de răcire Nom. kw 640 (1) 772 (1) 852 (1) 902 (1) (1) (1) (1) (1) (1) (1) (1) Capacitate Free-Cooling Nom. kw 415 (2) 510 (2) 583 (2) 612 (2) 701 (2) 734 (2 902 (2) 957 (2) 963 (2) (2) (2) Capacitate mecanică kw 225 (2) 262 (2) 269 (2) 290 (2) 325 (2) 355 (2) 366 (2) 392 (2) 472 (2) 480 (2) 517 (2) Temperatură a aerului pentru Free-Cooling 100% C -0,8-0,1 1,2 0,4 0,9 0,1 2,9 2,1 1,3 0,7 0,1 Putere absorbită Răcire Nom. kw 257 (1) / 53,7 (2) 272 (1) / 62,0 (2) 293 (1) / 64,7 (2) 324 (1) / 69,8 (2) 360 (1) / 75,7 (2) 399 (1) / 83,4 (2) 397 (1) / 86,4 (2) 439 (1) / 92,8 (2) 454 (1) / 101 (2) 492 (1) / 109 (2) 530 (1) / 115 (2) Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 2,49 (1) / 11,91 (2) 2,84 (1) / 12,44 (2) 2,90 (1) / 13,17 (2) 2,78 (1) / 12,93 (2) 2,85 (1) / 13,56 (2) 2,73 (1) / 13,05 (2) 3,19 (1) / 14,68 (2) 3,08 (1) / 14,55 (2) 3,16 (1) / 14,21 (2) 3,04 (1) / 13,72 (2) 2,93 (1) / 13,50 (2) ESEER 3,44 3,52 3,78 3,50 3,74 3,54 3,88 3,78 4,01 3,96 3,85 IPLV 3,86 4,03 4,10 4,05 4,00 3,95 4,36 4,25 4,36 4,35 4,26 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (XS) Unitate kg Greutate în timpul funcţionării kg Greutate (XL) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 27,8 (1) / 27,8 (2) 33,5 (1) / 33,5 (2) 37,0 (1) / 37,0 (2) 39,2 (1) / 39,2 (2) 44,6 (1) / 44,6 (2) 47,3 (1) / 47,3 (2) 55,1 (1) / 55,1 (2) 58,6 (1) / 58,6 (2) 62,4 (1) / 62,4 (2) 64,9 (1) / 64,9 (2) 67,6 (1) / 67,6 (2) Pierdere presiune de apă Răcire Nom. kpa 85 (1) / 128 (2) 105 (1) / 172 (2) 90 (1) / 178 (2) 101 (1) / 198 (2) 111 (1) / 245 (2) 124 (1) / 272 (2) 98 (1) / 232 (2) 110 (1) / 259 (2) 139 (1) / 305 (2) 150 (1) / 328 (2) Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 920 Nivel de putere sonoră (XS) Răcire Nom. dba Nivel de putere sonoră (XL) Răcire Nom. dba Nivel de presiune sonoră (XS) Răcire Nom. dba Nivel de presiune sonoră (XL) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -20~45 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific 60 Pe circuit kg 64,0 73,0 81,0 91,0 107,0 112,5 124,0 Pe circuit TCO 2 Eq 91,5 104,4 115,8 130,1 153,0 160,9 177,3 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) DN150PN16 (168,3 mm) DN200PN16 (219,1 mm) DN250PN16 (273 mm) Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 (1) Răcire: temp. apă de intrare la evaporator 16 C; temp. apă de ieşire de la evaporator 10 C; temp. aer ambiant 35 C; funcţionare la sarcină maximă. (2) Datele sunt calculate la o temperatură exterioară de 5 C şi o temperatură a apei de ieşire de 16 C. 162 (1) / 354 (2)

61 EWAD-CFXR Agregat de răcire cu compresor cu şurub, condensator răcit cu aer şi Free-Cooling, eficienţă ridicată, zgomot redus EWAD-CFXS/XL/XR MicroTech III Numai răcire EWAD-CFXR C10 C11 C12 C13 C14 C15 Capacitate de răcire Nom. kw 602 (1) 739 (1) 821 (1) 866 (1) 981 (1) (1) (1) (1) (1) (1) (1) Capacitate Free-Cooling Nom. kw 374 (2) 468 (2) 539 (2) 562 (2) 644 (2) 670 (2) 825 (2) 866 (2) 889 (2) 909 (2) 929 (2) Capacitate mecanică kw 228 (2) 271 (2) 282 (2) 304 (2) 337 (2) 364 (2) 404 (2) 435 (2) 486 (2) 515 (2) 547 (2) Temperatură a aerului pentru Free-Cooling 100% C -2,3-1,9-0,6-1,5-0,9-1,7 0,7-0,2-1,1-1,6-2,3 Putere absorbită Răcire Nom. kw 263 (1) / 46,6 (2) 278 (1) / 56,2 (2) 299 (1) / 58,5 (2) 334 (1) / 63,1 (2) 368 (1) / 68,5 (2) 412 (1) / 74,4 (2) 403 (1) / 80,0 (2) 450 (1) / 87,5 (2) 466 (1) / 93,4 (2) 511 (1) / 103 (2) 556 (1) / 109 (2) Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 EER 2,29 (1) / 12,91 (2) 2,66 (1) / 13,17 (2) 2,75 (1) / 14,04 (2) 2,59 (1) / 13,71 (2) 2,67 (1) / 14,33 (2) 2,51 (1) / 13,89 (2) 3,05 (1) / 15,36 (2) 2,90 (1) / 14,87 (2) 2,95 (1) / 14,7 (2) 2,79 (1) / 13,85 (2) 2,66 (1) / 13,56 (2) ESEER 3,59 3,66 3,89 3,62 3,83 3,63 4,13 3,89 4,09 4,02 3,92 IPLV 4,09 4,15 4,16 4,20 4,10 4,08 4,42 4,37 4,42 4,28 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 26,2 (1) / 26,2 (2) 32,1 (1) / 32,1 (2) 35,7 (1) / 35,7 (2) 37,6 (1) / 37,6 (2) 42,6 (1) / 42,6 (2) 44,9 (1) / 44,9 (2) 53,4 (1) / 53,4 (2) 56,6 (1) / 56,6 (2) 59,7 (1) / 59,7 (2) 61,9 (1) / 61,9 (2) 64,1 (1) / 64,1 (2) Pierdere presiune de apă Răcire Nom. kpa 76 (1) / 115 (2) 97 (1) / 159 (2) 84 (1) / 167 (2) 93 (1) / 184 (2) 102 (1) / 225 (2) 113 (1) / 248 (2) 92 (1) / 219 (2) 103 (1) / 243 (2) 128 (1) / 282 (2) 137 (1) / 301 (2) 146 (1) / 321 (2) Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Asimetric cu un singur şurub Cantitate 2 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 715 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Partea de aer Răcire Min.~Max. CDB -20~45 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 Cantitate de agent frigorific Pe circuit kg 64,0 73,0 81,0 91,0 107,0 112,5 124,0 Pe circuit TCO 2 Eq 91,5 104,4 115,8 130,1 153,0 160,9 177,3 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) DN150PN16 (168,3 mm) DN200PN16 (219,1 mm) DN250PN16 (273 mm) Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 (1) Răcire: temp. apă de intrare la evaporator 16 C; temp. apă de ieşire de la evaporator 10 C; temp. aer ambiant 35 C; funcţionare la sarcină maximă. (2) Datele sunt calculate la o temperatură exterioară de 5 C şi o temperatură a apei de ieşire de 16 C. 61

62 EWYQ-ADVP Minipompă de căldură cu inverter cu condensator răcit cu aer Tehnologie cu inverter pentru garantarea unor valori scăzute ale zgomotului şi cea mai bună valoare ESEER din clasa sa Domeniu larg de funcţionare Instalare uşoară plug and play Alimentarea electrică monofazată şi curenţii de pornire scăzuţi fac unitatea ideală pentru aplicaţii rezidenţiale Modul hidronic integrat: nu este necesar un rezervor tampon, o pompă standard şi un comutator principal fiind incluse EWYQ-ADVP Controler digital Încălzire şi răcire EWYQ-ADVP Capacitate de răcire Nom. kw 5,28 (1) 6,08 (1) 7,18 (1) Capacitate de încălzire Nom. kw 6,02 (2) / 5,57 (3) 6,72 (2) / 6,27 (3) 8,18 (2) / 7,67 (3) Putere absorbită Răcire Nom. kw 1,94 (1) 2,40 (1) 3,00 (1) Încălzire Nom. kw 1,65 (2) / 2,02 (3) 1,89 (2) / 2,29 (3) 2,41 (2) / 2,88 (3) Control capacitate Metodă Control prin inverter EER 2,72 (1) 2,53 (1) 2,39 (1) COP 3,65 (2) / 2,76 (3) 3,58 (2) / 2,74 (3) 3,39 (2) / 2,66 (3) Dimensiuni Unitate Înălţime mm 805 Lăţime mm Adâncime mm 360 Greutate Unitate kg 100 Greutate în timpul funcţionării kg 104 Evaporator Tip În plăci Debit de apă Răcire Nom. l/min 14,9 17,2 20,4 Încălzire Nom. l/min 17,5 19,5 23,5 Condensator răcit cu aer Tip Tip ţevi Componente hidraulice Vas de expansiune Volum l 6 Compresor Tip Compresor swing ermetic Cantitate 1 Ventilator Tip Ventilator cu elice Cantitate 1 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune Răcire Nom. dba sonoră Încălzire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB 5~20 funcţionare Încălzire Min.~Max. CDB 25~50 Partea de aer Răcire Min.~Max. CDB 10~43 Încălzire Min.~Max. CDB -15~25 Agent frigorific Tip/GWP R-410A/2.087,5 Control Inverter Circuite Cantitate 1 Cantitate de agent frigorific 62 Pe circuit kg 1,7 Pe circuit TCO 2 Eq 3,5 Circuit de apă Diametru racorduri conducte inch 1 MBSP Racorduri conducte Condens evaporator 5/16 Mufă SAE Unitate Curent maxim de funcţionare A 19 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 (1) Tamb 35 C - LWE 7 C (DT=5 C) (2) DB/WB 7 C/6 C - LWC 35 C (DT=5 C) (3) DB/WB 7 C/6 C - LWC 45 C (Dt=5 C)

63 EWYQ-ACV3/ACW1 Minipompă de căldură cu inverter cu condensator răcit cu aer Tehnologie cu inverter pentru garantarea unor valori scăzute ale zgomotului şi cea mai bună valoare ESEER din clasa sa Domeniu larg de funcţionare Modul hidronic integrat: nu este necesar un rezervor tampon, o pompă standard şi un comutator principal fiind incluse Instalare uşoară plug and play Alimentare electrică monofazată pentru aplicaţii rezidenţiale, este disponibil şi un model cu alimentare electrică trifazată pentru aplicaţii comerciale EWYQ-ACV3/ACW1 Controler digital Încălzire şi răcire EWYQ 009ACV3 010ACV3 011ACV3 009ACW1 011ACW1 013ACW1 Capacitate de răcire Nom. kw 12,2 (1) / 8,6 (2) 13,6 (1) / 9,6 (2) 15,7 (1) / 11,1 (2) 12,9 (1) / 9,1 (2) 15,7 (1) / 11,1 (2) 17,0 (1) / 13,3 (2) Capacitate de încălzire Nom. kw 10,2 (1) / 9,9 (2) 11,7 (1) / 11,4 (2) 13,8 (1) / 12,9 (2) 11,2 (1) / 10,9 (2) 13,2 (1) / 12,4 (2) 14,8 (1) / 13,9 (2) Putere absorbită Răcire Nom. kw 2,85 (1) / 2,83 (2) 3,41 (1) / 3,28 (2) 4,13 (1) / 3,90 (2) 3,08 (1) / 3,05 (2) 4,13 (1) / 3,90 (2) 5,52 (1) / 5,18 (2) Încălzire Nom. kw 2,43 (1) / 2,99 (2) 2,81 (1) / 3,46 (2) 3,20 (1) / 3,94 (2) 2,69 (1) / 3,31 (2) 3,07 (1) / 3,78 (2) 3,47 (1) / 4,27 (2) Control capacitate Metodă Control prin inverter EER 4,27 (1) / 3,05 (2) 4,00 (1) / 2,93 (2) 3,79 (1) / 2,85 (2) 4,19 (1) / 2,99 (2) 3,79 (1) / 2,85 (2) 3,08 (1) / 2,57 (2) ESEER 4,31 4,30 4,33 4,43 4,44 4,36 COP 4,19 (1) / 3,30 (2) 4,17 (1) / 3,29 (2) 4,30 (1) / 3,27 (2) 4,17 (1) / 3,28 (2) 4,31 (1) / 3,27 (2) 4,28 (1) / 3,25 (2) Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm 382 Greutate Unitate kg 180 Evaporator Tip În plăci Cantitate 1 Volum de apă l 1,01 Debit de apă Răcire l/min 24,7 27,6 31,9 26,1 31,9 38,2 nominal Încălzire l/min 28,3 32,6 36,9 31,2 35,5 39,8 Condensator răcit cu aer Tip Hi-XSS Componente hidraulice Vas de expansiune Volum l 10 Compresor Tip Compresor scroll ermetic Cantitate 1 Ventilator Tip Ventilator cu elice Cantitate 2 Debit de aer Răcire Nom. m³/min Încălzire Nom. m³/min 90 - Motor ventilator Turaţie Răcire Nom. rpm 780 Încălzire Nom. rpm 760 Trepte 8 Nivel de putere Răcire Nom. dba sonoră Încălzire Nom. dba 64 Nivel de presiune sonoră Domeniu de funcţionare Răcire Nom. dba Încălzire Nom. dba 51 Răcire Mod silenţios de noapte dba Încălzire Mod silenţios de noapte dba Partea de apă Răcire Min.~Max. CDB 5~22 Încălzire Min.~Max. CDB 25~50 Partea de aer Răcire Min.~Max. CDB 10~46 Încălzire Min.~Max. CDB -15~35 Agent frigorific Tip/GWP R-410A/2.087,5 Control Vană de expansiune electronică Circuite Cantitate 1 Cantitate de agent Pe circuit kg 2,95 frigorific Pe circuit TCO 2 Eq 6,2 Circuit de apă Diametru racorduri conducte inch G 5/4 (mamă) Conducte inch 5/4 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 3N~/50/400 (1) Program încălzire prin pardoseală: Ta de răcire: 35 C - LWE 18 C (Dt: 5 C); Ta de încălzire DB/WB 7 C/6 C - LWC 35 C (Dt: 5 C) (2) Program ventiloconvector: Ta de răcire: 35 C - LWE 7 C (Dt: 5 C); Ta de încălzire DB/WB 7 C/6 C - LWC 45 C (Dt: 5 C) 63

64 EWYQ-BAWN/BAWP Pompă de căldură cu inverter cu compresor scroll şi condensator răcit cu aer Eficienţă ridicată şi cel mai bun ESEER din clasa sa Curent de pornire minim şi perioadă scurtă de amortizare a investiţiei Nu este necesar un rezervor tampon pentru aplicaţii standard Domeniu mare de funcţionare (până la 43 C temperatură exterioară) Un gateway modbus (RTD-W) poate fi instalat pe fiecare unitate pentru a permite controlul şi monitorizarea de către un controler Daikin sau de un BMS terţ, ceea ce va mări şi mai mult eficienţa sistemului Toate sistemele care sunt conectate cu un RTD-W pot fi controlate şi monitorizate la nivel central cu kitul de control master/slave: controlerul de succesiune EKCC-W EWYQ-BAWN/BAWP BRC21A52 Încălzire şi răcire EWYQ-BAWN/BAWP Capacitate de răcire Nom. kw 17,4 (1) / 16,6 (2) 21,7 (1) / 20,7 (2) 25,8 (1) / 24,7 (2) 32,3 (1) / 30,9 (2) 43,4 (1) / 41,5 (2) 51,8 (1) / 49,7 (2) 64,5 (1) / 62,3 (2) Capacitate de încălzire Nom. kw 16,2 (1) / 17,0 (2) 20,3 (1) / 21,3 (2) 24,6 (1) / 25,7 (2) 30,7 (1) / 32,1 (2) 40,6 (1) / 42,5 (2) 49,0 (1) / 51,1 (2) 61,5 (1) / 63,7 (2) Putere absorbită Răcire Nom. kw 5,60 (1) / 5,80 (2) 7,25 (1) / 7,59 (2) 9,29 (1) / 9,74 (2) 13,0 (1) / 13,5 (2) 14,7 (1) / 15,4 (2) 18,8 (1) / 19,7 (2) 26,4 (1) / 27,4 (2) Încălzire Nom. kw 5,53 (1) / 5,73 (2) 7,10 (1) / 7,44 (2) 8,91 (1) / 9,36 (2) 10,6 (1) / 11,1 (2) 14,0 (1) / 14,7 (2) 17,6 (1) / 18,5 (2) 20,7 (1) / 21,7 (2) Control capacitate Metodă Control prin inverter Capacitate minimă % 25 EER 3,11 (1) / 2,86 (2) 2,99 (1) / 2,73 (2) 2,78 (1) / 2,54 (2) 2,48 (1) / 2,29 (2) 2,95 (1) / 2,69 (2) 2,76 (1) / 2,52 (2) 2,44 (1) / 2,27 (2) ESEER 4,33 (1) / 4,21 (2) 4,08 (1) / 4,18 (2) 3,85 (1) / 4,04 (2) 3,39 (1) / 3,62 (2) 4,19 (1) / 4,24 (2) 3,96 (1) / 4,12 (2) 3,64 (1) / 3,78 (2) COP 2,93 (1) / 2,97 (2) 2,86 (1) / 2,86 (2) 2,76 (1) / 2,75 (2) 2,90 (1) / 2,89 (2) 2,90 (1) / 2,89 (2) 2,78 (1) / 2,76 (2) 2,97 (1) / 2,94 (2) Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip În plăci Volum de apă l 1,9 2,9 3,8 5,7 Debit de apă Răcire Nom. l/min Încălzire Nom. l/min Pierdere presiune de apă Răcire Total kpa Condensator răcit cu aer Tip Hi-XSS Compresor Tip Compresor scroll ermetic Cantitate Ventilator Tip Axial Cantitate Debit de aer Răcire Nom. m³/min Încălzire Nom. m³/min Nivel de putere sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB 5~20 funcţionare Încălzire Min.~Max. CDB 25~50 Partea de aer Răcire Min.~Max. CDB -5~43 Încălzire Min.~Max. CDB -15~35 Agent frigorific Tip/GWP R-410A/2.087,5 Control Vană de expansiune electronică Circuite Cantitate 1 Cantitate de agent frigorific 64 Pe circuit kg 7,6 9,6 15,2 19,2 Pe circuit TCO 2 Eq 15,9 20,0 31,7 40,1 Circuit de apă Diametru racorduri conducte inch 1-1/4 (mamă) 2 (mamă) Conducte inch 1-1/4 1-1/2 Unitate Curent maxim de pornire A 0 77,7 78,7 88,7 99,8 101,9 120,7 Curent maxim de funcţionare A 22,2 25,3 26,4 35,2 47,4 49,6 67,2 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3N~/50/400 (1) EWYQ-BAWN: versiunea de bază (2) EWYQ-BAWP: Versiunea cu pompă

65 SEHVX-AAW + SERHQ-AAW1 Pompă de căldură cu inverter cu compresor scroll şi condensator răcit cu aer, versiunea split Modul hidronic pentru instalare în interior eliminând necesitatea glicolului Ideal pentru climate mai reci deoarece lipsa glicolului va permite eficienţe ridicate Dimensiunile compacte şi conductele limitate permit instalarea în spaţii foarte restricţionate Transport uşor deoarece unităţile distincte intră într-un lift SEHVX-AAW+SERHQ-AAW1 BRC21A52 Încălzire şi răcire SEHVX20AAW/ SERHQ020AAW1 SEHVX32AAW/ SERHQ032AAW1 SEHVX40AAW/ SERHQ020AAW1+SERHQ020AAW1 SEHVX64AAW/ SERHQ032AAW1+SERHQ032AAW1 Capacitate de răcire Nom. kw 20,7 30,9 41,5 62,3 Max. kw 24,7 36,9 49,5 74,3 Capacitate de încălzire Nom. kw 21,3 (1) / 21,3 (2) 32,1 (1) / 32,1 (2) 42,5 (1) / 42,5 (2) 63,7 (1) / 63,7 (2) Putere absorbită Răcire Nom. kw 7,59 13,5 15,4 27,4 Încălzire Nom. kw 6,12 (1) / 7,44 (2) 8,72 (1) / 11,1 (2) 12,0 (1) / 14,7 (2) 16,9 (1) / 21,7 (2) EER 2,73 2,29 2,69 2,27 COP 3,48 (1) / 2,86 (2) 3,68 (1) / 2,89 (2) 3,54 (1) / 2,89 (2) 3,77 (1) / 2,94 (2) Unitate pentru instalare în interior SEHVX-AAW SEHVX20AAW SEHVX32AAW SEHVX40AAW SEHVX64AAW Dimensiuni Unitate Înălţime mm Lăţime mm 766 Adâncime mm 396 Greutate Unitate kg Unitate ambalată kg Nivel de putere sonoră Nom. dba Domeniu de Încălzire Ambiant Min.~Max. C~ CDB -15~35 funcţionare Partea de apă Min.~Max. C 25~50 Instalare în interior Ambiant Min. CDB 5 Max. CDB 35 Răcire Ambiant Min.~Max. CDB -5~43 Partea de apă Min.~Max. C 5~20 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 1 Control Vană de expansiune electronică Circuit de apă Diametru racorduri conducte inch G 1 1/4 (mamă) G 2 (mamă) Conducte inch 1-1/4 1-1/2 Pierdere presiune Răcire Nom. kpa de apă Încălzire Nom. kpa Volum total de apă l 3,2 4,2 5,8 7,7 Schimbător de Tip În plăci căldură, partea de apă Volum de apă l 1,9 2,9 3,8 5,7 Debit de apă Încălzire Nom. l/min Răcire Nom. l/min Curent Curent maxim de funcţionare Răcire A 5,54 5,64 7,24 Încălzire A 5,54 5,64 7,24 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3N~/50/400 Unitate exterioară SERHQ-AAW1 SERHQ020AAW1 SERHQ032AAW1 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm 765 Greutate Unitate kg 240,00 316,00 Unitate ambalată kg 273,00 355,95 Compresor Cantitate 2 3 Tip Compresor scroll ermetic Ventilator Tip Ventilator cu elice Cantitate 1 2 Debit de aer Răcire Nom. m³/min Încălzire Nom. m³/min (1) Ta încălzire DB/WB 7/6 C - LWC 35 C (DT=5 C) (2) Ta încălzire DB/WB 7/6 C - LWC 45 C 65

66 EWYQ-G-XS Pompă de căldură cu compresor multi scroll şi condensator răcit cu aer, eficienţă ridicată, zgomot standard Filtru cu eficienţă ridicată: Compresoare scroll eficiente şi fiabile cu valori ale EER şi ESEER foarte ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii Design compact Baterie condensator cu aripioare din aluminiu şi tuburi din cupru Listă cuprinzătoare de funcţionare pentru aplicaţii speciale Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Controler MicroTech cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWYQ-G-XS Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Răcire Nom. kw 26,6 30,7 33,3 38,3 43,6 48,6 56,8 Încălzire Nom. kw 27,8 0,9 35,9 40,0 43,8 51,9 56,9 Control capacitate Metodă În trepte Capacitate minimă % (Date indisponibile în momentul publicării) EER 2,9 2,8 3 2,9 2,8 2,9 2,8 ESEER (Date indisponibile în momentul publicării) COP 3,2 3,2 3,2 3,2 3,2 3,2 3,2 SCOP IPLV (Date indisponibile în momentul publicării) Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg (Date indisponibile în momentul publicării) Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s Încălzire Nom. l/s (Date indisponibile în momentul publicării) Pierdere presiune de apă Răcire Total kpa Încălzire Nom. kpa Condensator răcit cu aer Tip (Date indisponibile în momentul publicării) Compresor Tip Compresor scroll Cantitate 2 compresoare scroll în configurare tandem Ventilator Tip diametru de 450 mm - tip cu rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de funcţionare Partea de apă Răcire Min.~Max. CDB Încălzire Min.~Max. CDB Partea de aer Răcire Min.~Max. CDB Încălzire Min.~Max. CDB (Date indisponibile în momentul publicării) Agent frigorific Tip/GWP R-410A Cantitate kg (Date indisponibile în momentul publicării) Circuite Cantitate 1 Cantitate de agent Pe circuit kg frigorific Pe circuit TCO 2 Eq Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) Unitate Curent maxim de pornire A (Date indisponibile în momentul publicării) Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50 Hz/400 V 66 *Notă: câmpurile albastre conţin date preliminare

67 67

68 EWYQ-F-XS/XL Pompă de căldură cu compresor multi scroll şi condensator răcit cu aer, eficienţă ridicată, zgomot standard/scăzut Eficienţă de clasa A în modul încălzire Domeniu de funcţionare extins: temperaturi exterioare de la -10 C până la +46 C în modul răcire şi de până la -17 C în modul încălzire 2 circuite de agent frigorific complet independente Suprafaţă ocupată redusă graţie formei în V a cadrului (EWYQ F-XS/XL şi EWYQ F-XR) Compresoare scroll eficiente şi fiabile cu valori EER ridicate Designul seriei de agregate de răcire are la bază noile directive europene (EN 14511, EN 14825) Nivel ridicat de service graţie greutăţii reduse, suprafeţei ocupate reduse şi accesibilităţii la componentele optimizate Unitatea poate fi echipată cu un modul hidraulic, optimizând timpul de instalare, spaţiul şi costurile Gamă largă de opţiuni şi accesorii disponibile Gestionare a ventilatoarelor cu inverter pentru eficienţe îmbunătăţite la sarcini parţiale Kit opţional pentru ţările nordice pentru îmbunătăţirea condiţiilor de lucru în modul încălzire Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Încălzire şi răcire EWYQ-F-XS/XL Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Răcire Nom. kw 57,6 63,3 70,3 79, Încălzire Nom. kw 54,0 61,6 70,5 79, Control capacitate Metodă În trepte Capacitate minimă % 25,0 17,0 EER 2,84 2,91 2,92 2,99 2,93 2,91 2,90 2,94 2,92 2,90 2,91 ESEER 3,73 3,89 3,81 3,71 4,07 4,19 3,99 3,96 4,14 4,20 3,98 4,06 COP 3,20 3,22 3,21 3,24 3,21 3,23 3,30 3,21 3,20 3,21 SCOP 2,78 2,85 2,81 2,80 2,87 2,89 2,84 2,90 2,83 2,82 2,84 IPLV 4,45 4,47 4,55 4,38 4,56 4,61 4,38 4,50 4,70 4,71 4,56 4,74 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate (XS) Unitate kg Greutate în timpul funcţionării kg Greutate (XL) Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 7,8 8,8 9,8 11,1 14,6 16,0 18,0 19,2 20,4 24,0 27,1 29,9 Încălzire Nom. l/s 8,3 9,5 10,9 12,2 15,9 17,5 19,5 20,7 22,3 25,8 29,3 32,5 Pierdere presiune Răcire Nom. kpa de apă Încălzire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor scroll Cantitate 4 6 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 900 Nivel de putere sonoră (XS) Răcire Nom. dba Nivel de putere sonoră (XL) Răcire Nom. dba Nivel de presiune sonoră (XS) Răcire Nom. dba Nivel de presiune sonoră (XL) Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -13~15 funcţionare Încălzire Min.~Max. CDB 25~50 Partea de aer Răcire Min.~Max. CDB -10~46 Încălzire Min.~Max. CDB -17~20 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 2 Cantitate de agent frigorific 68 Pe circuit kg 16,0 20,0 24,0 35,0 36,0 35,0 46,0 55,0 52,5 68,0 Pe circuit TCO 2 Eq 33,4 41,8 50,1 73,1 75,2 73,1 96,0 114,8 109,6 142,0 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 2,5 3 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

69 EWYQ-F-XR Pompă de căldură cu compresor multi scroll şi condensator răcit cu aer, eficienţă ridicată, zgomot redus EWYQ-F-XS/XL/XR MicroTech III Încălzire şi răcire EWYQ-F-XR Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Răcire Nom. kw 56,2 62,3 68,4 77,9 97, Încălzire Nom. kw 54,0 61,6 70,5 79, Control capacitate Metodă În trepte Capacitate minimă % 25,0 17,0 EER 2,81 2,86 2,92 2,87 3,04 2,93 2,86 2,90 2,93 2,91 2,85 2,89 ESEER 4,33 4,39 4,38 4,19 4,63 4,68 4,37 4,44 4,60 4,83 4,50 4,62 COP 3,20 3,22 3,21 3,24 3,21 3,23 3,30 3,21 3,20 3,21 SCOP 2,78 2,85 2,81 2,80 2,87 2,89 2,84 2,90 2,83 2,82 2,84 IPLV 5,11 5,18 5,22 4,96 5,25 5,35 4,97 5,08 5,25 5,54 5,13 5,36 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 7,5 8,5 9,6 10,7 14,2 15,6 17,4 18,6 19,8 23,3 26,1 29,0 Încălzire Nom. l/s 8,3 9,5 10,9 12,2 15,9 17,5 19,5 20,7 22,3 25,8 29,3 32,5 Pierdere presiune Răcire Nom. kpa de apă Încălzire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor scroll Cantitate 4 6 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 700 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -13~15 funcţionare Încălzire Min.~Max. CDB 25~50 Partea de aer Răcire Min.~Max. CDB -10~46 Încălzire Min.~Max. CDB -17~20 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate 2 Cantitate de agent frigorific Pe circuit kg 16,0 18,0 20,0 24,0 35,0 36,0 35,0 46,0 55,0 68,0 Pe circuit TCO 2 Eq 33,4 37,6 41,8 50,1 73,1 75,2 73,1 96,0 114,8 142,0 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 2,5 3 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 69

70 EWYD-BZSS Pompă de căldură cu inverter, cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot standard Soluţia ideală pentru aplicaţii comerciale de răcire şi/sau încălzire de confort Vană de expansiune electronică standard Evaporator DX cu ţevi în manta - o singură trecere a agentului frigorific pentru a reduce pierderile de presiune la un nivel minim Curent de pornire scăzut Cicluri optimizate de degivrare Valori optime ESEER Opţiune disponibilă: recuperare parţială şi totală de căldură Comandă prin microprocesor PID Factor de putere până la 0, circuite de agent frigorific complet independente Încălzire şi răcire EWYD-BZSS Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Răcire Nom. kw 91, Încălzire Nom. kw 91, Control capacitate Metodă Reglaj continuu Capacitate minimă % 13,0 9,0 EER 2,77 2,70 2,65 2,75 2,69 2,68 2,63 2,66 2,62 2,79 2,76 2,74 2,67 ESEER 3,93 3,92 3,89 3,95 3,89 3,90 3,82 3,91 3,89 4,18 4,01 3,93 COP 2,96 2,97 3,00 2,82 2,78 2,85 2,88 2,83 2,79 2,88 2,99 3,01 2,97 IPLV 4,58 4,62 4,75 4,64 4,71 4,67 4,73 4,69 4,85 4,89 4,85 4,78 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 12,1 13,0 13,9 15,5 16,2 17,4 18,2 19,7 20,8 21,8 24,1 24,9 27,8 Încălzire Nom. l/s 13,1 14,4 15,7 16,1 16,9 18,3 19,8 21,4 22,4 23,0 25,6 27,0 29,7 Pierdere presiune Răcire Nom. kpa de apă Încălzire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Cantitate 2 3 Ventilator Tip Rotor direct Cantitate Debit de aer Nom. l/s Turaţie rpm 900 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Încălzire Min.~Max. CDB 35~55 Partea de aer Răcire Min.~Max. CDB -10~45 Încălzire Min.~Max. CDB -10~20 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 3 Cantitate de agent frigorific 70 Pe circuit kg 43,0 44,0 43,0 46,0 46,5 47,0 50,0 47,0 49,0 Pe circuit TCO 2 Eq 61,5 62,9 61,5 65,8 66,5 67,2 71,5 67,2 70,1 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 139,7 mm 219,1 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

71 EWYD-BZSL Pompă de căldură cu inverter, cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot scăzut EWYD-BZSS/SL MicroTech II Încălzire şi răcire EWYD-BZSL Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Răcire Nom. kw 89,5 99, Încălzire Nom. kw 91, Control capacitate Metodă Reglaj continuu Capacitate minimă % 13,0 9,0 EER 2,76 2,66 2,62 2,75 2,68 2,64 2,57 2,66 2,59 2,83 2,77 2,73 2,61 ESEER 4,06 4,04 4,03 4,17 4,09 4,04 4,01 4,06 4,02 4,18 4,16 4,10 3,98 COP 2,96 2,97 3,00 2,82 2,78 2,85 2,88 2,83 2,79 2,88 2,99 3,01 2,97 IPLV 4,90 4,96 4,91 5,17 5,08 5,12 5,06 5,22 5,13 5,07 5,03 4,99 4,90 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Răcire Nom. l/s 11,8 12,7 13,9 15,1 15,8 16,9 17,7 19,2 20,3 21,4 23,5 24,3 27,1 Încălzire Nom. l/s 13,1 14,4 15,7 16,1 16,9 18,3 19,8 21,4 22,4 23,0 25,6 27,0 29,7 Pierdere presiune Răcire Nom. kpa de apă Încălzire Nom. kpa Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Cantitate 2 3 Ventilator Tip Rotor direct Cantitate Debit de aer Răcire Nom. l/s Turaţie Răcire Nom. rpm 700 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Partea de apă Răcire Min.~Max. CDB -8~15 funcţionare Încălzire Min.~Max. CDB 35~55 Partea de aer Răcire Min.~Max. CDB -10~45 Încălzire Min.~Max. CDB -10~20 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 2 3 Cantitate de agent frigorific Pe circuit kg 43,0 44,0 43,0 46,0 46,5 47,0 50,0 47,0 49,0 Pe circuit TCO 2 Eq 61,5 62,9 61,5 65,8 66,5 67,2 71,5 67,2 70,1 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 139,7 mm 219,1 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 71

72 72

73 Cuprins Unități de condensare ERAD-E-SS 74 ERAD-E-SL 75 73

74 ERAD-E-SS Unitate de condensare cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot standard Un singur circuit de agent frigorific cu un singur compresor cu şurub Design compact Domeniu mare de funcţionare (până la -18 C temperatură exterioară) Gamă largă de opţiuni (este disponibilă opţiunea de recuperare a căldurii) Numai răcire ERAD-E-SS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 42,1 51,2 57,7 65,6 74,2 77,0 93, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 EER 2,88 2,82 2,86 2,99 2,95 3,27 3,30 3,02 2,95 3,02 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Cantitate 1 Ventilator Tip Rotor direct Debit de aer Nom. l/s Cantitate Turaţie Răcire Nom. rpm 900 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de funcţionare 74 Temp. de saturaţie la aspiraţie C -9~12 Temp. intrare condensator C -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 76 mm 139,7 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

75 ERAD-E-SL Unitate de condensare cu compresor cu şurub şi condensator răcit cu aer, eficienţă standard, zgomot scăzut ERAD-E-SS/SL MicroTech III Numai răcire ERAD-E-SL Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 42,4 52,5 57,7 66,3 73,9 78,1 91, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 EER 2,74 2,61 2,75 2,83 3,11 3,24 2,88 2,73 2,76 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Condensator răcit cu aer Tip Tip ţevi cu aripioare cu eficienţă ridicată cu subrăcitor integrat Compresor Tip Compresor cu un singur şurub Cantitate 1 Ventilator Tip Rotor direct Debit de aer Nom. l/s Cantitate Turaţie Răcire Nom. rpm 700 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de funcţionare Temp. de saturaţie la aspiraţie C -9~12 Temp. intrare condensator C -18~48 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 76 mm 139,7 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 75

76 Agregatele de răcire răcite cu apă, eficiente, profitabile şi uşor de întreţinut de la Daikin sunt adecvate mai ales pentru aplicaţii industriale critice, unde este imperativă o precizie a controlului temperaturii de 0,5 C. Agregatele de răcire răcite cu apă sunt adecvate în special pentru instalarea şi funcţionarea în interior. Agregatele de răcire răcite cu apă sunt disponibile cu diverse tipuri de compresoare: Agregate de răcire cu compresor scroll, răcite cu apă Aceste unităţi se numără printre cele mai eficiente, silenţioase şi fiabile agregate de răcire disponibile în prezent. Unităţile pot fi uşor integrate într-un sistem HVAC la alegere. Agregate de răcire cu compresor cu şurub, răcite cu apă Agregatele de răcire cu compresor cu şurub, răcite cu apă reprezintă soluţia ideală pentru medii sensibile la zgomot. Printre aplicaţii se numără răcirea de confort şi producerea gheţii. Agregate de răcire centrifugale răcite cu apă Suprafaţă ocupată redusă, compresor silenţios, integrare uşoară cu sisteme HVAC existente... Acest agregat de răcire oferă o rentabilitate a investiţiei pe durata ciclului său de utilizare. Soluţia ideală pentru cerinţe de răcire mari (de exemplu, răcire centralizată). De ce să alegeţi un agregat de răcire răcit cu apă? Linie extinsă de produse Graţie liniei extinse de produse pentru facilităţi de dimensiuni medii şi mari (de la 13 kw până la kw), puteţi selecta modelul optim. Versatilitatea aplicaţiilor Daikin furnizează eficienţă energetică pentru o gamă largă de aplicaţii de climatizare de proces şi de confort, pentru toate condiţiile şi pentru cerinţe de răcire şi încălzire. Aceste agregate de răcire produc apă rece şi caldă, care poate fi utilizată pentru răcire, încălzire sau ambele în acelaşi timp. Durabilitate excepţională Compresoarele, inima unii agregat de răcire cu compresor centrifugal, utilizează cea mai recentă tehnologie a lagărelor magnetice. Rezultatul? Durabilitate excepţională la costuri de întreţinere mai mici. Flexibilitatea instalaţiei Agregatele de răcire răcite cu apă pot fi instalate în interior şi necesită numai un spaţiu limitat într-o cameră tehnică. 76

77 Cuprins Răcire cu apă NOU NOU NOU Agregate de răcire cu compresor scroll şi şurub EWWP-KBW1N 78 EWWQ-G-SS 80 EWWH-G-SS 81 EWWQ-L-SS 82 EWWD-J-SS 83 EWWD-G-SS 84 EWWD-G-XS 85 EWWD-I-SS 86 EWWD-I-XS 87 EWWD-H-XS 88 EWWQ-B-SS 90 EWWQ-B-XS 91 Agregate de răcire centrifugale EWWD-FZXS 92 DWSC/DWDC 93 77

78 EWWP-KBW1N Agregat de răcire cu compresor scroll răcit cu apă Una dintre cele mai compacte unităţi de pe piaţă: 600 mm x 600 mm x 600 mm Incluse în echiparea standard: întrerupător general, filtru de apă, sesizor de curgere, aerisitor, porturi de presiune Compresor Daikin scroll Nivel redus de zgomot în timpul funcţionării Consum redus de energie Extensie posibilă până la 195kW Volum scăzut de agent frigorific Instalare şi întreţinere uşoară Schimbător de căldură în plăci din oţel inox Selectare de la distanţă a modului de răcire sau încălzire Pompă de căldură apă-apă cu circuite de apă reversibile Compatibil cu modulul hidraulic EHMC (consultaţi pagina următoare) Controler avansat µc²se pentru conexiune directă la un sistem pe bază de Modbus sau la o interfaţă cu utilizatorul la distanţă EWWP KBW1N µc²se Numai încălzire şi numai răcire EWWP-KBW1N Capacitate de răcire Nom. kw 12,9 21,4 27,8 32,3 42,8 55,7 64,7 85,7 98, Capacitate de încălzire Nom. kw 16,7 27,5 35,6 41,5 55,0 71,7 83, Putere absorbită Răcire Nom. kw 3,75 6,13 7,85 9,12 12,2 16,0 18,2 24,2 28,0 31,9 34,0 36,2 40,2 43,9 47,7 49,8 52,0 54,1 Încălzire Nom. kw 3,75 6,13 7,85 9,12 12,2 16,0 18,2 24,2 28,0 31,9 34,0 36,2 40,2 43,9 47,7 49,8 52,0 54,1 Număr trepte de capacitate EER 3,44 3,49 3,54 3,51 3,48 3,55 3,54 3,52 3,51 3,56 3,59 3,51 3,50 3,53 3,56 3,59 COP 4,45 4,49 4,54 4,55 4,51 4,48 4,56 4,55 4,54 4,48 4,56 4,59 4,53 4,51 4,54 4,56 4,60 Dimensiuni Unitate Înălţime x lăţime x adâncime mm 600x600x x600x x 600 x x 600 x Greutate Unitate kg Evaporator Tip În plăci Volum min. de apă în sistem l Debit de apă Min. l/min Nom. l/min Max. l/min Condensator Tip În plăci Debit de apă Min. l/min Nom. l/min Max. l/min Compresor Tip Compresor scroll ermetic Cantitate Compresor 2 Cantitate Nivel de putere sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -10~20 funcţionare Condensator Răcire Min.~Max. CDB 20~55 Agent frigorific Tip/GWP R-407C/1.773,9 Control Vană de expansiune termostatică Circuite Cantitate Cantitate de agent Pe circuit kg 1,2 2,0 2,5 3,1 2,3 2,8 2,3 2,6 2,8 2,3 2,5 2,6 2,8 frigorific Pe circuit TCO 2 Eq 2,1 3,5 4,4 5,5 3,5 5,0 4,0 4,6 5,0 4,1 4,4 3,5 5,0 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) FBSP 25 mm FBSP 40 mm 2 x 2 x FBSP 38 mm 3 x 2 x FBSP 38 mm Golire apă de la evaporator Instalare la faţa locului Intrare/ieşire apă condensator (diametru exterior) FBSP 25 mm FBSP 40 mm 2 x 2 x FBSP 38 mm 3 x 2 x FBSP 38 mm Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3N~/50/400 78

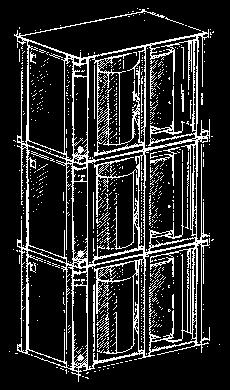

79 EWWP-KBW1N Agregat de răcire cu compresor scroll răcit cu apă Tabelul de combinaţii Tabelul de selecţie 1 modul (seria KB) 2 module (seria KB) 3 module (seria KB) Indice de capacitate Capacitate de răcire (kw) 12,9 21,4 27,8 32,3 42,8 55,7 64,7 85,7 98, Capacitate de încălzire (kw) 16,7 27,5 35,6 41,5 55,0 71,7 83, Unitate + sistem de control (montat în fabrică) Unităţi modulare (controler disponibil ca accesoriu) Control (kit) EWWP014KBW1N EWWP022KBW1N EWWP028KBW1N EWWP035KBW1N EWWP045KBW1N EWWP055KBW1N EWWP065KBW1N EWWP045KAW1M EWWP055KAW1M EWWP065KAW1M ECB2MUAW ECB3MUAW De exemplu: pentru un sistem de 121 kw, alegeţi: EWWP055KBW1N + EWWP065KBW1N EHMC Modul hidraulic Accesoriu pentru agregatele de răcire EWWP-KBW1N 3 modele disponibile Rezervor de 100 l pentru toate dimensiunile Protecţie la îngheţ Pompă cu presiune statică mare (opţiune) Kit de golire standard (pentru utilizare în interior) Sectiuni de presiune duale standard (înainte şi după pompă) mh 2 O Legende Caracteristici ale pompei 1. EHMC30AV EHMC10AV1080 şi EHMC15AV EHMC30AV EHMC10AV1010 şi EHMC15AV Modul hidraulic + pierderi de presiune la filtru 5. EHMC15/30AV1010 şi EHMC15/30AV EHMC10AV1010 şi EHMC10AV1080 EHMC-AV WF (l/min) EHMC-AV Debit nominal l/min ESP nominal mh 2 O Putere absorbită nominală W Dimensiuni (înălţime x lăţime x adâncime) mm 1.284x635x x635x x635x688 Greutate aparat kg Putere sonoră dba Presiune sonoră dba Alimentare electrică V1 1~/230 V/50 Hz Domeniu de Partea de apă C -10 C ~ 55 C funcţionare Partea de aer CDB -10 C ~ 43 C Racorduri conducte Intrare/ieşire apă 1" BSPF 2" BSPF 2-1/2" BSPF Racord drenare 1/2" 79

80 EWWQ-G-SS Agregat de răcire cu compresor multi scroll, răcit cu apă, eficienţă standard, zgomot standard Compresoare scroll eficiente şi fiabile cu valori ale EER şi ESEER foarte ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii Design compact Listă cuprinzătoare de funcţionare pentru aplicaţii speciale Funcţionarea pompei de căldură - reversibilă pe partea de apă Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Controler MicroTech cu logică superioară de control şi interfaţă uşor de utilizat Numai încălzire şi numai răcire EWWQ-G-SS Capacitate de răcire Nom. kw 93, Capacitate de încălzire Nom. kw (Date indisponibile în momentul publicării) Putere absorbită Răcire Nom. kw 21,3 24,0 26,9 30,5 33,9 38,9 43,8 50,8 56,1 70,2 84,0 Încălzire Nom. kw (Date indisponibile în momentul publicării) Control capacitate Metodă În trepte Capacitate minimă % (Date indisponibile în momentul publicării) EER 4,40 4,40 4,42 4,45 4,42 4,42 4,43 4,35 4,39 4,48 4,41 ESEER 5,51 5,52 5,51 5,53 5,51 5,53 5,52 5,52 5,52 5,52 5,52 COP SCOP (Date indisponibile în momentul publicării) IPLV 6,71 6,79 6,22 6,36 6,22 6,32 6,30 6,25 6,03 6,28 6,16 Dimensiuni Unitate Înălţime mm Lăţime mm 928 Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 4,46 5,06 5,69 6,48 7,16 8,22 9,27 10,56 11,77 15,01 17,70 Încălzire Nom. l/s Pierdere presiune Răcire Total kpa de apă Încălzire Nom. kpa (Date indisponibile în momentul publicării) Condensator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 5,5 6,2 7,0 7,9 8,8 10,1 11,4 13,0 14,5 18,4 21,7 Încălzire Nom. l/s Pierdere presiune de apă Răcire Total kpa Încălzire Nom. kpa (Date indisponibile în momentul publicării) Compresor Tip Compresor scroll Cantitate 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB funcţionare Încălzire Min.~Max. CDB Condensator Răcire Min.~Max. CDB (Date indisponibile în momentul publicării) Încălzire Min.~Max. CDB Agent frigorific Tip/GWP R-410A Cantitate kg Circuite Cantitate 1 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 1" 1/2 2" 1/2 3" Intrare/ieşire apă condensator (diametru exterior) 1" 1/2 2" 1/2 3" Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A (Date indisponibile în momentul publicării) Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50 Hz/400 V 80 *Notă: câmpurile albastre conţin date preliminare

81 EWHQ-G-SS Agregat de răcire cu pompă de căldură, compresor multi scroll, răcit cu apă, eficienţă standard, zgomot standard Compresoare scroll eficiente şi fiabile cu valori ale EER şi ESEER foarte ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii Design compact Listă cuprinzătoare de funcţionare pentru aplicaţii speciale Funcţionarea pompei de căldură - reversibilă pe partea de agent frigorific Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Controler MicroTech cu logică superioară de control şi interfaţă uşor de utilizat Încălzire şi răcire EWHQ-G-SS Capacitate de răcire (1) Nom. kw 87,3 99, Capacitate de încălzire (2) Nom. kw Putere absorbită Răcire (1) Nom. kw 26,8 30,7 34,5 38,4 42,8 49,2 55,4 63,4 71,1 89,1 107,6 Încălzire (2) Nom. kw 24,7 28, ,1 40, ,6 58,4 65, ,8 Control capacitate Metodă În trepte Capacitate minimă % (Date indisponibile în momentul publicării) EER 3,89 3,95 3,91 3,96 3,95 3,90 3,93 3,90 3,92 3,95 3,98 ESEER 4,70 4,83 4,65 4,86 4,80 4,89 4,86 4,82 4,59 4,90 4,83 COP (2) 4,00 3,90 3,91 3,97 3,95 3,93 3,97 3,92 3,91 3,96 3,91 SCOP IPLV (Date indisponibile în momentul publicării) Dimensiuni Unitate Înălţime mm Lăţime mm 928 Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 4,2 4,8 5,3 6,1 6,7 7,7 8,6 9,8 10,9 13,9 16,8 Încălzire Nom. l/s 5,0 5,7 6,4 7,2 8,0 9,2 10,3 11,7 13,1 16,5 20,1 Pierdere presiune Răcire Total kpa de apă Încălzire Nom. kpa Condensator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 5,2 6,0 6,7 7,6 8,4 9,6 10,8 12,3 13,8 17,4 21,0 Încălzire Nom. l/s 3,7 4,2 4,7 5,4 5,9 6,8 7,7 8,6 9,7 12,3 14,9 Pierdere presiune de apă Răcire Total kpa Încălzire Nom. kpa Compresor Tip Compresor scroll Cantitate 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB funcţionare Încălzire Min.~Max. CDB Condensator Răcire Min.~Max. CDB (Date indisponibile în momentul publicării) Încălzire Min.~Max. CDB Agent frigorific Tip/GWP R-410A Cantitate kg Circuite Cantitate 1 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 1" 1/2 2" 1/2 3" Intrare/ieşire apă condensator (diametru exterior) 1" 1/2 2" 1/2 3" Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A (Date indisponibile în momentul publicării) Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50 Hz/400 V *Notă: câmpurile albastre conţin date preliminare; (1) T evaporator intrare/ieşire 12/7 C T condensator intrare/ieşire 30/35 C; (2) T evaporator intrare/ieşire 15/10 C T condensator intrare/ieşire 40/45 C 81

82 EWWQ-L-SS Agregat de răcire cu compresor multi scroll, răcit cu apă, eficienţă standard, zgomot standard Compresoare scroll eficiente şi fiabile cu valori ale EER şi ESEER foarte ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii Design compact Listă cuprinzătoare de funcţionare pentru aplicaţii speciale Funcţionarea pompei de căldură - reversibilă pe partea de apă Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Controler MicroTech cu logică superioară de control şi interfaţă uşor de utilizat Numai încălzire şi numai răcire EWWQ-L-SS Capacitate de răcire (1) Nom. kw Capacitate de încălzire Nom. kw (Date indisponibile în momentul publicării) Putere absorbită Răcire (1) Nom. kw 41,7 47,3 53,1 60,2 67,1 77,1 87,0 97, Încălzire Nom. kw (Date indisponibile în momentul publicării) Control capacitate Metodă În trepte Capacitate minimă % (Date indisponibile în momentul publicării) EER (1) 4,49 4,55 4,60 4,53 4,52 4,47 4,45 4,39 4,34 4,44 4,37 4,31 4,32 ESEER 5,54 5,54 5,52 5,53 5,54 5,53 5,54 5,52 5,51 5,55 5,51 5,51 5,52 COP SCOP (Date indisponibile în momentul publicării) IPLV 6,77 6,84 6,35 6,38 6,31 6,32 6,36 6,31 6,11 6,29 6,23 6,19 6,18 Dimensiuni Unitate Înălţime mm Lăţime mm 928 Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 8,9 10,3 11,7 13,0 14,5 16,5 18,5 20,6 22,7 26,2 29,2 31,7 34,5 Încălzire Nom. l/s (Date indisponibile în momentul publicării) Pierdere presiune Răcire Nom. kpa de apă Încălzire Nom. kpa (Date indisponibile în momentul publicării) Condensator Tip Schimbător de căldură în plăci Volum de apă l 12,5 15,3 16,4 20,2 23,1 26,5 29,9 40,5 54,8 54,8 67,7 Debit de apă Răcire Nom. l/s 10,9 12,5 14,2 15,9 17,7 20,1 22,6 25,2 27,9 32,1 35,9 39,0 42,4 Încălzire Nom. l/s (Date indisponibile în momentul publicării) Pierdere presiune de apă Răcire Nom. kpa Încălzire Nom. kpa (Date indisponibile în momentul publicării) Compresor Tip Compresor scroll Cantitate 4 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB funcţionare Încălzire Min.~Max. CDB Condensator Răcire Min.~Max. CDB (Date indisponibile în momentul publicării) Încălzire Min.~Max. CDB Agent frigorific Tip/GWP R-410A Cantitate kg Circuite Cantitate 2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 3" Intrare/ieşire apă condensator (diametru exterior) 1" 1/2 2" 1/2 3" Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A (Date indisponibile în momentul publicării) Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50 Hz/400 V 82 *Notă: câmpurile albastre conţin date preliminare; (1) T evaporator intrare/ieşire 12/7 C T condensator intrare/ieşire 30/35 C

83 EWWD-J-SS Agregat de răcire cu compresor cu şurub răcit cu apă, eficienţă standard, zgomot standard Design compact pentru a permite instalarea uşoară în interior sau operaţiile de îmbunătăţire Compresor semiermetic cu reglaj continuu şi un singur şurub Daikin Eficienţă energetică ridicată în condiţii de sarcină maximă şi parţială Temperatura apei răcite până la -10 C la unitatea standard Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat EWWD-J-SS MicroTech III Numai încălzire şi numai răcire EWWD-J-SS Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Răcire Nom. kw 28,0 34,0 39,5 45,3 50,4 59,9 70,0 78,8 84,6 90, Încălzire Nom. kw 28,0 34,0 39,5 45,3 50,4 59,9 70,0 78,8 84,6 90, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 12,5 EER 4,28 4,29 3,90 3,91 4,11 4,26 4,06 3,92 3,94 3,82 4,12 4,20 4,28 4,16 4,05 ESEER 4,51 4,20 4,28 4,68 4,01 4,32 4,35 4,50 4,31 4,65 4,74 4,83 4,73 4,33 COP 5,28 5,29 4,90 4,91 5,11 5,26 5,06 4,92 4,94 4,82 5,12 5,20 5,28 5,16 5,05 IPLV 5,18 5,06 5,05 5,16 5,70 4,88 5,06 5,13 5,29 5,03 5,48 5,59 5,71 5,55 5,09 Dimensiuni Unitate Înălţime mm Lăţime mm 913 Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Nom. l/s 5,7 7,0 7,4 8,5 9,9 12,2 13,6 14,8 15,9 17,0 18,4 19,8 22,1 24,5 25,8 27,2 Pierdere presiune de apă Răcire Nom. kpa Încălzire Nom. kpa Condensator Tip Ţevi în manta cu o singură trecere Debit de apă Nom. l/s 7,1 8,6 9,3 10,7 12,4 15,2 17,0 9,3 10,7 11,0 12,4 15,2 15,3 17,0 Debit de apă 2 Nom. l/s - 9,3 10,7 12,4 15,2 16,9 17,0 Pierdere presiune de apă Răcire Nom. kpa Încălzire Nom. kpa Pierdere presiune de apă 2 Răcire Nom. kpa Compresor Tip Compresor cu un singur şurub Cantitate 1 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -10~15 funcţionare Condensator Răcire Min.~Max. CDB 23~60 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 2 Cantitate de agent frigorific Pe circuit kg 18,0 35,0 34,0 37,0 38,0 33,0 33,5 34,0 35,0 36,0 37,0 38,0 Pe circuit TCO 2 Eq 25,7 50,1 48,6 52,9 54,3 47,2 47,9 48,6 50,1 51,5 52,9 54,3 Racorduri conducte Intrare/ieşire apă evaporator mm 76,2 Intrare/ieşire apă condensator (diametru exterior) 2 1/2 4 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 83

84 EWWD-G-SS Agregat de răcire cu compresor cu şurub răcit cu apă, eficienţă standard, zgomot standard Compresor cu reglaj continuu cu un singur şurub 1-2 circuite de agent frigorific complet independente Vană de expansiune electronică standard Evaporator DX cu ţevi în manta partea agentului frigorific cu o trecere pentru facilitarea circulaţiei şi întoarcerii uleiului Opţiune disponibilă: recuperare parţială şi totală de căldură Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai încălzire şi numai răcire EWWD-G-SS Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Răcire Nom. kw 43,8 52,6 67,4 78,5 87,5 96, Încălzire Nom. kw 43,8 52,6 67,4 78,5 87,5 96, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 12,5 EER 3,77 3,80 3,74 3,55 3,80 3,84 3,80 3,74 3,68 3,53 ESEER 4,50 4,54 4,46 4,25 4,75 4,80 4,76 4,67 4,59 4,44 COP 4,77 4,80 4,74 4,55 4,80 4,84 4,80 4,74 4,68 4,53 IPLV 5,36 5,35 5,30 5,04 5,52 5,55 5,60 5,31 5,16 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Nom. l/s 7,9 9,6 12,1 13,4 15,9 17,7 19,2 21,4 23,6 26,5 Pierdere presiune de apă Răcire Total kpa Condensator Tip Ţevi în manta cu o singură trecere Debit de apă Nom. l/s 10,0 12,1 15,3 17,1 10,1 10,2 12,2 12,4 15,0 17,0 Debit de apă 2 Nom. l/s - 10,1 12,2 14,8 15,0 17,0 Pierdere presiune de apă Răcire Nom. kpa Pierdere presiune de apă 2 Răcire Nom. kpa Compresor Tip Compresor cu un singur şurub Cantitate 1 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -8~15 funcţionare Condensator Răcire Min.~Max. CDB 20~55 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 2 Cantitate de agent frigorific 84 Pe circuit kg 60,0 55,0 Pe circuit TCO 2 Eq 85,8 78,7 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 88,9 114,3 139,7 mm Intrare/ieşire apă condensator (diametru exterior) 5 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

85 EWWD-G-XS Agregat de răcire cu compresor cu şurub răcit cu apă, eficienţă ridicată, zgomot standard EWWD-G-SS/XS MicroTech III Numai încălzire şi numai răcire EWWD-G-XS Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Încălzire Nom. kw 40,6 49,4 61,0 73,4 81,1 89,0 97, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 12,5 EER 4,57 4,50 4,53 4,17 4,50 4,58 4,57 4,61 4,59 4,26 ESEER 5,37 5,31 5,33 4,91 5,54 5,62 5,61 5,68 5,67 5,27 COP 5,57 5,50 5,53 5,17 5,50 5,58 5,6 5,61 5,59 5,26 IPLV 6,45 6,36 6,35 5,80 6,47 6,57 6,55 6,65 6,64 6,17 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Nom. l/s 8,9 10,6 13,2 14,6 17,5 19,5 21,2 23,7 25,8 28,8 Pierdere presiune de apă Răcire Total kpa Condensator Tip Ţevi în manta cu o singură trecere Debit de apă Nom. l/s 10,9 13,1 16,2 18,2 10,7 10,9 13,0 13,2 15,8 17,9 Debit de apă 2 Nom. l/s - 10,7 13,0 15,8 17,9 Pierdere presiune de apă Răcire Nom. kpa Pierdere presiune de apă 2 Răcire Nom. kpa Compresor Tip Compresor cu un singur şurub Cantitate 1 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -8~15 funcţionare Condensator Răcire Min.~Max. CDB 20~55 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 2 Cantitate de agent frigorific Pe circuit kg 60,0 65,0 60,0 65,0 60,0 Pe circuit TCO 2 Eq 85,8 93,0 85,8 93,0 85,8 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 114,3 139,7 168,3 mm Intrare/ieşire apă condensator (diametru exterior) 5 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 85

86 EWWD-I-SS Agregat de răcire cu compresor cu şurub răcit cu apă, eficienţă standard, zgomot standard Compresor cu reglaj continuu cu un singur şurub Unu, două sau trei circuite de agent frigorific complet independente Vană de expansiune electronică standard Evaporator DX cu ţevi în manta - o singură trecere a agentului frigorific pentru a reduce pierderile de presiune la un nivel minim Opţiune disponibilă: recuperare parţială şi totală de căldură Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai încălzire şi numai răcire EWWD-I-SS C10 C12 C13 C14 C15 C16 C17 C18 Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Răcire Nom. kw 73,5 88, Încălzire Nom. kw 73,5 88, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 12,5 8,3 EER 4,51 4,43 4,39 4,31 4,37 4,38 4,41 4,40 4,42 4,37 4,22 4,40 4,36 4,38 4,37 4,29 4,21 4,14 ESEER 4,55 4,46 4,44 4,37 4,99 5,18 5,00 5,13 4,92 5,05 4,82 4,96 5,00 4,99 5,00 4,91 4,79 COP 5,51 5,43 5,39 5,31 5,37 5,38 5,41 5,40 5,42 5,37 5,22 5,40 5,36 5,38 5,37 5,29 5,21 5,14 IPLV 5,41 5,28 5,26 5,19 5,83 6,27 5,81 6,16 5,76 5,90 5,64 5,71 5,74 5,76 5,74 5,65 5,45 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Nom. l/s 15,9 18,8 21,9 25,7 30,5 33,6 37,3 40,3 43,4 47,0 49,0 55,1 57,4 60,8 64,2 66,8 69,4 72,0 86 Pierdere presiune de apă Răcire Nom. kpa Încălzire Nom. kpa Condensator Tip Ţevi în manta cu o singură trecere Debit de apă Nom. l/s 19,5 23,1 27,0 31,7 18,8 19,1 23,0 23,2 26,8 27,2 30,5 22,6 22,9 26,4 29,9 Debit de apă 2 Nom. l/s - 18,8 22,4 23,0 26,5 26,8 30,8 30,5 22,6 26,1 26,4 29,9 Debit de apă 3 Nom. l/s - 22,6 25,6 26,1 26,4 29,9 Pierdere presiune de apă Răcire Nom. kpa Încălzire Nom. kpa Pierdere presiune de apă 2 Răcire Nom. kpa Pierdere presiune de apă 3 Răcire Nom. kpa Compresor Tip Compresor cu un singur şurub Cantitate Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -8~15 funcţionare Condensator Răcire Min.~Max. CDB 20~55 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate Cantitate de agent frigorific Pe circuit kg 54,0 52,0 60,0 55,0 60,0 75,0 55,0 50,0 52,0 51,7 51,3 51,0 50,7 50,3 58,0 Pe circuit TCO 2 Eq 77,2 74,4 85,8 78,7 85,8 107,3 78,7 71,5 74,4 73,9 73,4 72,9 72,5 72,0 82,9 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 168,3 mm 219,1 mm Intrare/ieşire apă condensator (diametru exterior) 5 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

87 EWWD-I-XS Agregat de răcire cu compresor cu şurub răcit cu apă, eficienţă ridicată, zgomot standard EWWD-I-SS/XS MicroTech III Numai încălzire şi numai răcire EWWD-I-XS C10 C11 C12 Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Răcire Nom. kw 74,5 89, Încălzire Nom. kw 74,5 89, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 12,5 EER 4,83 4,82 4,50 4,85 4,84 4,85 4,81 4,66 4,53 4,51 ESEER 4,81 4,74 4,70 4,60 5,52 5,68 5,41 5,53 5,31 5,45 5,10 COP 5,83 5,82 5,50 5,85 5,84 5,85 5,81 5,66 5,53 5,51 IPLV 5,72 5,63 5,57 5,47 6,45 6,89 6,33 6,63 6,19 6,35 5,97 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Nom. l/s 17,3 20,7 24,1 27,3 34,4 37,9 41,3 44,5 46,6 49,5 54,1 Pierdere presiune de apă Răcire Nom. kpa Încălzire Nom. kpa Condensator Tip Ţevi în manta cu o singură trecere Debit de apă Nom. l/s 20,9 25,0 29,2 33,4 20,8 21,0 25,0 28,3 33,1 Debit de apă 2 Nom. l/s - 20,8 24,9 25,0 28,8 28,3 32,3 33,1 Pierdere presiune de apă Răcire Nom. kpa Încălzire Nom. kpa Pierdere presiune de apă 2 Răcire Nom. kpa Compresor Tip Compresor cu un singur şurub Cantitate 1 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -8~15 funcţionare Condensator Răcire Min.~Max. CDB 20~55 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 2 Cantitate de agent frigorific Pe circuit kg 100,0 87,0 130,0 105,0 90,0 88,5 87,0 86,0 85,0 Pe circuit TCO 2 Eq 143,0 124,4 185,9 150,2 128,7 126,6 124,4 123,0 121,6 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 168,3 mm 219,1 mm Intrare/ieşire apă condensator (diametru exterior) 5 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 87

88 EWWD-H-XS Agregat de răcire cu compresor cu şurub răcit cu apă, eficienţă ridicată, zgomot standard Unităţi cu eficienţă energetică ridicată: gamă completă de unităţi din clasa A Eurovent Este disponibilă versiunea cu pompă de căldură Schimbătoare de căldură de tip inundat Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat EWWD-H-XS MicroTech III Numai încălzire şi numai răcire EWWD-H-XS C10 C11 C12 Capacitate de răcire Nom. kw Capacitate de încălzire Nom. kw Putere absorbită Răcire Nom. kw 65,2 77,8 89, Încălzire Nom. kw 64,0 76,7 88, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 12,5 EER 5,64 5,70 5,78 5,81 5,74 5,79 5,95 5,80 5,84 5,85 ESEER 5,80 5,82 5,90 5,91 6,44 6,51 6,59 6,63 6,66 6,69 6,68 COP 6,75 6,79 6,88 6,89 6,84 6,87 7,06 6,89 6,93 6,94 IPLV 6,93 6,99 7,09 7,10 7,73 7,81 7,89 7,96 8,00 8,02 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Nom. l/s 17,6 21,2 24,9 29,0 35,7 39,5 44,5 46,7 50,1 54,1 58,0 88 Pierdere presiune de apă Răcire Nom. kpa Încălzire Nom. kpa Condensator Tip Ţevi în manta cu o singură trecere Debit de apă Nom. l/s 20,8 25,1 29,3 34,2 42,1 46,5 52,2 55,0 59,0 63,7 68,3 Pierdere presiune Răcire Nom. kpa de apă Încălzire Nom. kpa Compresor Tip Compresor cu un singur şurub Cantitate 1 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -8~15 funcţionare Condensator Răcire Min.~Max. CDB 18~60 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 Cantitate de agent frigorific Pe circuit kg 180,0 210,0 230,0 250,0 270,0 300,0 320,0 Pe circuit TCO 2 Eq 257,4 300,3 328,9 357,5 386,1 429,0 457,6 Racorduri conducte Intrare/ieşire apă evaporator mm 168,3 219,1 Intrare/ieşire apă condensator inch 6 8 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

89 89

90 EWWQ-B-SS Agregat de răcire cu compresor cu şurub răcit cu apă, eficienţă standard, zgomot standard 1 sau 2 compresoare cu reglaj continuu cu un singur şurub Unul sau două circuite complet independente de agent frigorific pentru o fiabilitate excepţională Schimbător de căldură cu ţevi în manta Vană de expansiune electronică standard Design compact Este disponibilă funcţia de recuperare parţială a căldurii Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWWQ-B-SS C10 C11 C12 C13 C14 C15 C16 C17 C19 C20 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 89, Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 25,0 12,5 25,0 12,5 25,0 EER 4,24 4,21 4,22 4,25 4,42 4,15 4,36 4,38 4,07 4,32 4,41 4,38 4,35 4,31 4,28 4,31 4,30 4,31 ESEER 4,64 4,69 4,70 4,46 5,08 4,35 5,07 5,03 4,28 5,04 5,05 5,06 5,00 4,66 4,76 4,61 4,63 4,54 IPLV 5,57 5,62 5,63 5,32 5,58 5,15 5,75 5,92 5,08 5,90 5,93 5,85 5,46 5,44 5,34 5,38 5,32 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Nom. l/s 18,1 22,1 26,8 30,4 34,7 38,0 41,1 41,6 45,8 48,0 50,3 56,5 59,9 63,2 69,5 76,5 84,1 91,0 98,7 Pierdere presiune de apă Răcire Nom. kpa Condensator Tip Ţevi în manta cu o singură trecere Debit de apă Nom. l/s 22,4 27,4 33,2 37,7 43,1 23,3 51,3 23,3 28,2 60,1 28,2 34,7 34,8 38,9 43,0 43,4 52,0 52,3 60,9 Debit de apă 2 Nom. l/s - 23,3-27,9 28,2-33,8 34,7 38,9 43,0 51,3 52,0 60,1 60,9 Pierdere presiune de apă Răcire Nom. kpa Pierdere presiune de apă 2 Răcire Nom. kpa Compresor Tip Compresor cu un singur şurub Cantitate Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -4~10 funcţionare Condensator Răcire Min.~Max. CDB 25~45 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate Cantitate de agent frigorific 90 Pe circuit kg 120,0 100,0 175,0 90,0 80,0 85,0 90,0 45,0 85,0 100,0 160,0 100,0 150,0 130,0 150,0 160,0 130,0 Pe circuit TCO 2 Eq 250,5 208,8 365,3 187,9 167,0 177,4 187,9 93,9 177,4 208,8 334,0 208,8 313,1 271,4 313,1 334,0 271,4 Racorduri conducte Intrare/ieşire apă evaporator mm 152,4 203,2 254 Intrare/ieşire apă condensator inch Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

91 EWWQ-B-XS Agregat de răcire cu compresor cu şurub răcit cu apă, eficienţă ridicată, zgomot standard EWWQ-B-SS/XS MicroTech III Numai răcire EWWQ-B-XS C10 C11 C12 C13 C14 C15 C16 C17 C19 C20 C21 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 88, Control capacitate Metodă Reglaj continuu Capacitate minimă % 12,5 25,0 12,5 25,0 EER 4,74 4,79 4,84 4,83 4,81 4,86 4,64 4,85 4,83 4,85 4,83 4,88 4,81 4,71 4,64 4,55 ESEER 5,27 5,29 5,37 5,36 5,30 5,09 5,56 4,99 5,52 5,65 5,61 5,26 5,18 4,98 4,91 4,75 IPLV 6,36 6,45 6,42 6,35 6,06 6,11 5,92 6,06 6,07 6,23 6,19 5,82 5,92 6,03 5,81 5,93 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Nom. l/s 20,1 24,6 30,5 34,6 38,2 46,4 49,5 53,2 55,2 60,6 65,3 69,1 75,7 83,5 89,7 97,2 103,6 Pierdere presiune de apă Răcire Nom. kpa Condensator Tip Ţevi în manta cu o singură trecere Debit de apă Nom. l/s 24,4 29,8 36,8 41,8 46,3 56,2 29,9 64,7 30,2 36,7 37,2 41,8 45,7 46,2 54,4 55,1 63,1 Debit de apă 2 Nom. l/s - 29,9-36,6 36,7 41,8 45,7 54,7 54,4 63,0 63,1 Pierdere presiune de apă Răcire Nom. kpa Pierdere presiune de apă 2 Răcire Nom. kpa Compresor Tip Compresor cu un singur şurub Cantitate Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -4~10 funcţionare Condensator Răcire Min.~Max. CDB 25~45 Agent frigorific Tip/GWP R-410A/2.087,5 Circuite Cantitate Cantitate de agent frigorific Pe circuit kg 120,0 130,0 95,0 135,0 110,0 150,0 120,0 130,0 120,0 150,0 120,0 150,0 130,0 150,0 Pe circuit TCO 2 Eq 250,5 271,4 198,3 281,8 229,6 313,1 250,5 271,4 250,5 313,1 250,5 313,1 271,4 313,1 Racorduri conducte Intrare/ieşire apă evaporator mm 152,4 203, , ,2 254 Intrare/ieşire apă condensator inch Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 91

92 EWWD-FZXS Agregat de răcire centrifugal răcit cu apă, eficienţă ridicată, zgomot standard Funcţionare completă fără ulei, ducând la costuri de întreţinere reduse şi la o fiabilitate mărită Un compresor acţionat prin inverter permite reglarea precisă a capacităţii pentru a o corela cu variaţia temperaturilor interioare şi exterioare Dispozitivele electronice digitale integrate permit utilizarea unor sisteme de control inteligent EWWD-FZXS MicroTech II Numai răcire EWWD-FZXS C10 Capacitate de răcire Min. kw Max. kw Putere absorbită Răcire Min. kw 20,6 25,5 32,7 20,5 25,5 32,6 Max. kw 65,1 90, Control capacitate Metodă Reglaj continuu EER 4,85 4,86 4,93 4,97 4,95 5,06 ESEER 8,11 8,39 8,66 8,83 8,52 8,88 IPLV 9,25 9,64 9,89 9,50 9,74 10,06 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta de tip inundat Volum de apă l Debit de apă Nom. l/s 15,1 21,0 24,9 30,6 42,4 50,4 Pierdere presiune de apă Răcire Nom. kpa Condensator Tip Ţevi în manta de tip inundat Debit de apă Nom. l/s 18,3 25,5 30,1 36,9 51,3 60,7 Pierdere presiune de apă Răcire Nom. kpa Compresor Tip Compresor centrifugal fără ulei Cantitate 1 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB 2~15 funcţionare Condensator Răcire Min.~Max. CDB 18~46 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 Cantitate de agent frigorific 92 Pe circuit kg 240,0 220,0 180,0 220,0 300,0 Pe circuit TCO 2 Eq 343,2 314,6 257,4 314,6 429,0 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 168,3 mm 219,1 mm 273 mm Intrare/ieşire apă condensator (diametru exterior) 168,3 mm 219,1 mm Unitate Curent maxim de pornire A 2 Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

93 DWDC/DWSC Agregat de răcire centrifugal răcit cu apă, eficienţă ridicată, zgomot standard VFD (motor cu turaţie variabilă) opţional pentru îmbunătăţirea eficienţei la sarcină parţială Evaporator/condensator cu ţevi în manta de tip inundat cu eficienţă ridicată Costuri mai reduse cu echipamentul, instalarea şi de funcţionare anuale decât două agregate de răcire cu un singur compresor (DWDC) Componentele principale pot fi demontate sau reparate fără oprirea unităţii deoarece agregatul are câte două bucăţi din fiecare (compresor, sisteme de lubrifiere, sisteme de control şi dispozitive de pornire) (DWDC) O reducere cu 5% (DWSC) sau 10% (DWDC) din sarcina maximă asigură o stabilitate îmbunătăţită a temperaturii apei răcite şi cicluri de funcţionare mai puţin severe ale compresoarelor. Compresor centrifugal cu o singură treaptă (DWSC) DWSC-DWDC MicroTech II Numai răcire DWDC/DWSC DWDC DWSC Capacitate de răcire Min. kw Max. kw Compresor Tip Compresor centrifugal cu o singură treaptă Agent frigorific Tip/GWP R-134a/1.430 Agent frigorific Tip/GWP R-134a/1.430 Cantitate kg Cantitate TCO 2 Eq

94 94

95 Cuprins Agregat de răcire cu condensator la distanţă NOU NOU EWLP-KBW1N 96 EWLQ-G-SS 97 EWLQ-L-SS 98 EWLD-J-SS 99 EWLD-G-SS 100 EWLD-I-SS

96 EWLP-KBW1N Agregat de răcire apă cu condensator la distanţă Una dintre cele mai compacte unităţi de pe piaţă: 600 mm x 600 mm x 600 mm Compresor Daikin scroll Nivel redus de zgomot în timpul funcţionării Consum redus de energie Volum scăzut de agent frigorific Instalare şi întreţinere uşoară Schimbător de căldură în plăci din oţel inox Compatibil cu modulul hidraulic EHMC Integrate în dotarea standard: comutator principal, porturi de presiune, sesizor de curgere, filtru, robinete de oprire şi aerisitor Controler avansat µc²se pentru conexiune directă la un sistem pe bază de Modbus sau la o interfaţă cu utilizatorul la distanţă EWLP KBW1N µc²se Numai răcire EWLP-KBW1N Capacitate de răcire Nom. kw 12,1 20,0 26,8 31,2 40,0 53,7 62,4 Putere absorbită Răcire Nom. kw 4,2 6,6 8,5 10,1 13,4 17,8 20,3 Număr trepte de capacitate 1 2 EER 2,88 3,03 3,15 3,09 2,99 3,02 3,07 Dimensiuni Unitate Înălţime x lăţime x adâncime mm 600x600x x600x1.200 Greutate Unitate kg Evaporator Volum min. de apă în sistem l Tip În plăci Debit de apă Min. l/min Nom. l/min Max. l/min Model Cantitate 1 Compresor Tip Compresor scroll ermetic Cantitate 1 2 Nivel de putere sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -10~20 funcţionare Condensator Răcire Min.~Max. CDB 25~60 Agent frigorific Tip/GWP R-407C/1.773,9 Control Vană de expansiune termostatică Circuite Cantitate 1 2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) FBSP 25 mm FBSP 40 mm Golire apă de la evaporator Instalare la faţa locului Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3N~/50/400 96

97 EWLQ-G-SS Agregat de răcire cu compresor multi scroll şi condensator la distanţă, eficienţă standard, zgomot standard Compresoare scroll eficiente şi fiabile cu valori ale EER şi ESEER foarte ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii Design compact Listă cuprinzătoare de funcţionare pentru aplicaţii speciale Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Controler MicroTech cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWLQ-G-SS Capacitate de răcire Nom. kw 86,5 98, Putere absorbită Răcire Nom. kw 22,4 25,8 29,2 33,0 36,8 42,0 47,0 54,2 60,0 75,6 91,8 Control capacitate Metodă În trepte Capacitate minimă % (Date indisponibile în momentul publicării) EER 3,86 3,81 3,77 3,79 3,78 3,81 3,85 3,76 3,82 3,84 3,77 ESEER COP SCOP (Date indisponibile în momentul publicării) IPLV Dimensiuni Unitate Înălţime mm Lăţime mm 928 Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 4,1 4,7 5,3 6,0 6,6 7,6 8,6 9,7 10,9 13,9 16,5 Pierdere presiune de apă Răcire Total kpa Condensator Tip Volum de apă l Debit de apă Răcire Nom. l/s (Date indisponibile în momentul publicării) Pierdere presiune de apă Răcire Total kpa Compresor Tip Scroll Cantitate 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB funcţionare Condensator Răcire Min.~Max. CDB (Date indisponibile în momentul publicării) Agent frigorific Tip/GWP R410A Cantitate kg (Date indisponibile în momentul publicării) Circuite Cantitate 1 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) inch 1" 1/2 2" 1/2 3" Racorduri de gaz 1 (dext) inch 1" 5/8 2" 1/8 Racorduri de gaz 2 (dext) inch 1" 5/8 2" 1/8 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A (Date indisponibile în momentul publicării) Alimentare electrică Fază/frecvenţă/tensiune Hz/V *Notă: câmpurile albastre conţin date preliminare 97

98 EWLQ-L-SS Agregat de răcire cu compresor multi scroll şi condensator la distanţă, eficienţă standard, zgomot standard Compresoare scroll eficiente şi fiabile cu valori ale EER şi ESEER foarte ridicate O serie de avantaje graţie utilizării compresoarelor scroll de mare capacitate: competitivitate mărită, greutate redusă, spaţiu liber în jurul unităţii Design compact Listă cuprinzătoare de funcţionare pentru aplicaţii speciale Soluţia ideală pentru o gamă largă de aplicaţii de confort şi de proces Controler MicroTech cu logică superioară de control şi interfaţă uşor de utilizat Numai răcire EWLQ-L-SS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 44,3 51,1 57,9 62,6 73,2 83,8 93, Control capacitate Metodă În trepte Capacitate minimă % (Date indisponibile în momentul publicării) EER 3,90 3,86 3,87 3,97 3,81 3,78 3,86 3,79 3,84 3,76 3,76 3,72 3,67 ESEER COP SCOP (Date indisponibile în momentul publicării) IPLV Dimensiuni Unitate Înălţime mm Lăţime mm 928 Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Răcire Nom. l/s 8,3 9,4 10,7 11,9 13,3 15,1 17,2 19,6 21,9 24,4 27,3 29,8 32,3 Pierdere presiune de apă Răcire Nom. kpa Condensator Tip Volum de apă l Debit de apă Răcire Nom. l/s (Date indisponibile în momentul publicării) Pierdere presiune de apă Răcire Total kpa Compresor Tip Scroll Cantitate 4 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB funcţionare Condensator Răcire Min.~Max. CDB (Date indisponibile în momentul publicării) Agent frigorific Tip/GWP R410A Cantitate kg - Circuite Cantitate 2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) inch 3" 3" 3" 3" 3" 3" 3" 3" 3" 3" 3" 3" 3" Racorduri de gaz 1 (dext) inch 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 2" 1/8 2" 1/8 2" 1/8 Racorduri de gaz 2 (dext) inch 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 1" 5/8 2" 1/8 2" 1/8 2" 1/8 2" 1/8 Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A (Date indisponibile în momentul publicării) Alimentare electrică Fază/frecvenţă/tensiune Hz/V 98 *Notă: câmpurile albastre conţin date preliminare

99 EWLD-J-SS Agregat de răcire cu compresor cu şurub şi condensator la distanţă, eficienţă standard, zgomot standard Design compact pentru a permite instalarea uşoară în interior sau operaţiile de îmbunătăţire Compresor semiermetic Daikin cu reglaj continuu şi un singur şurub Eficienţă energetică ridicată în condiţii de sarcină maximă şi parţială Temperatura apei răcite până la -10 C la unitatea standard Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat EWLD-J-SS MicroTech III Numai răcire EWLD-J-SS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 31,2 38,4 43,8 50,4 66,0 56,0 75,3 87,4 94, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 12,5 EER 3,51 3,33 3,25 3,24 3,58 3,42 3,51 3,26 3,25 3,35 3,43 3,52 3,59 3,55 3,52 Dimensiuni Unitate Înălţime mm Lăţime mm 913 Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Schimbător de căldură în plăci Volum de apă l Debit de apă Nom. l/s 5,2 6,1 6,8 7,8 11,3 9,2 12,6 13,6 14,6 15,6 17,0 18,3 20,5 22,6 24,0 25,3 Pierdere presiune de apă Răcire Nom. kpa Compresor Tip Compresor cu un singur şurub Cantitate 1 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de funcţionare Evaporator Răcire Min.~Max. CDB -10~15 Condensator Răcire Min.~Max. CDB 25~60 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 76,2 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400 99

100 EWLD-G-SS Agregat de răcire cu compresor cu şurub şi condensator la distanţă, eficienţă standard, zgomot standard Compresor cu reglaj continuu cu un singur şurub 1-2 circuite de agent frigorific complet independente Vană de expansiune electronică standard Evaporator DX cu ţevi în manta partea agentului frigorific cu o trecere pentru facilitarea circulaţiei şi întoarcerii uleiului Este disponibilă funcţia de recuperare parţială a căldurii Controler MicroTech III cu logică superioară de control şi interfaţă uşor de utilizat EWLD-G-SS MicroTech III Numai răcire EWLD-G-SS Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 46,2 55,3 66,9 75,7 92, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 12,5 EER 3,47 3,40 3,64 3,55 3,41 3,46 3,43 3,51 3,56 3,48 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Nom. l/s 7,7 9,0 11,6 12,9 15,1 16,8 18,2 20,4 22,7 25,1 Pierdere presiune de apă Răcire Nom. kpa Compresor Tip Compresor cu un singur şurub Cantitate 1 2 Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de funcţionare 100 Evaporator Răcire Min.~Max. CDB -8~15 Condensator Răcire Min.~Max. CDB 25~60 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate 1 2 Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 88,9 mm 114,3 mm 139,7 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/400

101 EWLD-I-SS Agregat de răcire cu compresor cu şurub şi condensator la distanţă, eficienţă standard, zgomot standard Evaporator DX cu ţevi în manta partea agentului frigorific cu o trecere pentru facilitarea circulaţiei şi întoarcerii uleiului Compresor cu reglaj continuu cu un singur şurub Vană de expansiune electronică standard EWLD-I-SS MicroTech III Numai răcire EWLD-I-SS C10 C11 C12 C13 C14 C15 C16 C17 Capacitate de răcire Nom. kw Putere absorbită Răcire Nom. kw 80,3 96, Control capacitate Metodă Reglaj continuu Capacitate minimă % 25,0 12,5 8,3 EER 3,93 3,89 3,88 3,79 3,80 3,82 3,86 3,81 3,69 3,64 3,83 3,79 3,80 3,74 3,68 3,63 Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Evaporator Tip Ţevi în manta cu o singură trecere Volum de apă l Debit de apă Nom. l/s 15,1 17,9 20,9 24,4 29,1 32,1 35,4 38,4 41,4 44,8 46,7 49,3 52,5 54,8 57,9 61,2 63,7 66,1 68,6 Pierdere presiune de apă Răcire Total kpa Compresor Tip Compresor cu un singur şurub Cantitate Nivel de putere sonoră Răcire Nom. dba Nivel de presiune sonoră Răcire Nom. dba Domeniu de Evaporator Răcire Min.~Max. CDB -8~15 funcţionare Condensator Răcire Min.~Max. CDB 25~60 Domeniu de funcţionare Evaporator Răcire Min.~Max. CDB -8~15 Condensator Răcire Min.~Max. CDB 25~60 Agent frigorific Tip/GWP R-134a/1.430 Circuite Cantitate Racorduri conducte Intrare/ieşire apă evaporator (diametru exterior) 42 mm Unitate Curent maxim de pornire A Curent nominal de funcţionare (RLA) Răcire A Curent maxim de funcţionare A Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/

102 Ventiloconvectoarele reprezintă modalităţi cu eficienţă ridicată pentru transformarea unui agregat de răcire cu apă, a unei pompe de căldură sau a unei centrale de apă caldă într-un sistem eficient şi silenţios de aer condiţionat. Aceste unităţi reprezintă o soluţie eficientă pentru furnizarea unui mediu confortabil pentru aplicaţii comerciale şi rezidenţiale. Daikin oferă o gamă de ventiloconvectoare pentru aplicaţii cu unităţi vizibile şi necarcasate. Sunt disponibile trei modele pentru aplicaţii flexibile. Singura parte mobilă din interiorul unităţilor este ventilatorul, fiind astfel ideale pentru a fi utilizate în birouri, hoteluri şi locuinţe. Obiectivul urmărit este obţinerea soluţiei potrivite, atât din punct de vedere tehnic, cât şi estetic. 102

103 Cuprins Ventiloconvectoare De ce să alegeţi ventiloconvectoare Daikin BLDC? 104 Prezentarea ventiloconvectoarelor 106 Ventiloconvectoare - Sisteme de control 108 NOU Unităţi tip casetă FWG-AT/AF 110 FWC-BT/BF 111 FWF-BT/BF 112 FWF-CT 113 Unitate de pardoseală FWZ-AT/AF 114 FWV-DAT/DAF 115 Unităţi de tip Flexi FWR-AT/AF 116 FWL-DAT/DAF 117 FWS-AT/AF 118 FWM-DAT/DAF 119 Unitate de perete FWT-CT 120 Unităţi necarcasate de plafon fals FWE-CT/CF 121 FWP-AT 122 FWB-BT 123 FWD-AT/AF 124 ESP scăzut ESP mediu ESP mediu ESP ridicat 103

104 Ventiloconvectoare cu motor BLDC Concepute pentru viitor, disponibile în prezent Deoarece tot mai multe clădiri sunt renovate, necesitatea de a putea furniza un aer interior de calitate ridicată întrun spaţiu dat şi în mod economic şi rentabil, fără necesitatea unei modernizări radicale a întregului sistem HVAC, face din tehnologia ventiloconvectoarelor soluţia adecvată. Daikin are o gamă completă de ventiloconvectoare estetice, cu sisteme de control avansat, care furnizează niveluri excelente de confort. Şi, prin utilizarea unei game specifice de motoare de c.c. ale ventilatoarelor, putem oferi flexibilitate, menţinând în acelaşi timp niveluri foarte scăzute ale zgomotului. De ce să alegeţi ventiloconvectoare Daikin? Noile game de motoare de c.c. 104 fără perii reflectă angajamentul Daikin în vederea dezvoltării de ventiloconvectoare cu eficienţă ridicată, care ajută la reducerea consumului de energie, fără a compromite fiabilitatea şi performanţa. Calitatea ridicată ne defineşte şi ne bucurăm să introducem pe piaţă soluţii cu tehnologii avansate. Avantaje pentru instalator Gabarit redus: spaţiu redus de stocare Design modular pentru mai multe configuraţii Integrare uşoară în cadrul unui sistem BMS prin protocol Modbus* * cu excepţia gamei FWG-AT/AF Avantaje pentru consultanţi Cea mai bună soluţie de pe piaţă pentru eficienţă de vârf şi cele mai bune niveluri ale confortului şi zgomotului Avantaje pentru utilizatorii finali Nivel ridicat al confortului Economii de costuri de funcţionare de până la 70% Controler cu mod de funcţionare programat de un programator

105 Eficienţă ridicată faţă de motorul de c.a. (curent alternativ) Economii de energie de până la 70% Fără generare de căldură Fără căderi de tensiune Eficienţă mai ridicată faţă de motoarele de c.a. la atingerea valorii setate Nivel ridicat al confortului Mai puţine fluctuaţii ale temperaturii aerului şi ale umidităţii relative Nivel de refulare mai constant Modificare continuă a vitezei pentru refularea graduală a aerului Reglaje mai precise pentru atingerea valorii setate Niveluri scăzute ale zgomotului Viteză de rotaţie minimă mai scăzută Fără o succesiune pornire-oprire Refulare graduală a aerului Nivel ridicat al flexibilităţii Mai multe configuraţii: casete, unitate de pardoseală, unităţi de tip Flexi, cu sau fără carcasă şi unităţi de conducte Gamă largă de capacităţi în modurile încălzire şi răcire Diverse diametre pentru conducte şi robinete de racordare FWG-AT/AF FWR-AT/AF FWS-AT/AF FWC-BT/BF FWP-AT FWZ-AT/AF 105

106 Ventiloconvectoare Prezentarea produselor Tip Model Nume produs Casetă cu jet de aer în 4 direcţii - Casetă de 900 x Eficienţă ridicată, reglare continuă a debitului de aer şi modulare a vitezei ventilatorului - Emisii sonore reduse - Instalare şi întreţinere uşoară FWG-AT/AF NOU Tip motor ventilator BLDC Capacitate Răcire: 5,8~ 8,7 kw Încălzire: 7,5~ 12,1 kw Unitate tip casetă Caseta cu jet circular - Casetă de 900 x Refularea pe 360 asigură un debit de aer uniform - Aspiraţie de aer proaspăt integrată - Instalare uşoară în colţuri - Pompă de condens cu o înălţime de pompare de 850 mm, dotare standard Casetă cu jet de aer în 4 direcţii - Casetă de 600 x Aspiraţie de aer proaspăt integrată - Baleiere automată pe orizontală - Instalare uşoară în colţuri - Pompă de condens cu o înălţime de pompare de 750 mm, dotare standard FWC-BT/BF FWF-BT/BF BLDC AC Răcire: 2,0~ 5,2 kw Încălzire: 2,9~ 6,7 kw Răcire: 2,49~ 4,54 kw Încălzire: 3,52~ 5,28 kw Casetă cu jet de aer în 4 direcţii - Casetă de 600 x Instalare şi întreţinere uşoară - Debit de aer de mare capacitate - Pompă de condens cu o înălţime de pompare de 700 mm, dotare standard FWF-CT AC Răcire: 2,64~ 10,08 kw Încălzire: 2,46~ 11,18 kw Unitate de pardoseală Unitate de pardoseală - Pentru montare pe verticală - Reglare continuă a debitului de aer şi modulare a vitezei ventilatorului - Economii de energie de până la 70% - Niveluri scăzute ale zgomotului Unitate de pardoseală - Pentru montare pe orizontală sau pe verticală, tip necarcasat - Pachete cu valve izolate, fără a necesita o tăviţă de condens suplimentară - Conexiuni rapide pentru opţiunile electrice: nu sunt necesare unelte - Întreţinere uşoară FWZ-AT/AF FWV-DAT/DAF BLDC AC Răcire: 2,64~ 10,08 kw Încălzire: 2,46~ 11,18 kw Răcire: 1,46-8,02 kw Încălzire: 1,90~ 10,03 kw Unitate de tip Flexi - Pentru montare pe orizontală sau pe verticală - Reglare continuă a debitului de aer şi modulare a vitezei ventilatorului - Economii de energie de până la 70% - Niveluri scăzute ale zgomotului FWR-AT/AF BLDC Răcire: 2,64~ 10,08 kw Încălzire: 2,46~ 11,18 kw Unitate de tip Flexi Unitate de tip Flexi - Pentru montare pe orizontală sau pe verticală, tip necarcasat - Pachete cu valve izolate, fără a necesita o tăviţă de condens suplimentară - Conexiuni rapide pentru opţiunile electrice: nu sunt necesare unelte - Întreţinere uşoară Unitate necarcasată de tip Flexi - Pentru montare pe orizontală sau pe verticală, tip necarcasat - Reglare continuă a debitului de aer şi modulare a vitezei ventilatorului - Economii de energie de până la 70% - Niveluri scăzute ale zgomotului FWV-DAT/DAF FWS-AT/AF AC BLDC Răcire: 1,46~ 8,02 kw Încălzire: 1,90~ 10,03 kw Răcire: 2,64~ 10,08 kw Încălzire: 2,46~ 11,18 kw Unitate necarcasată de tip Flexi - Pentru montare pe orizontală sau pe verticală, tip necarcasat - Pachete cu valve izolate, fără a necesita o tăviţă de condens suplimentară - Conexiuni rapide pentru opţiunile electrice: nu sunt necesare unelte - Întreţinere uşoară FWM-DAT/DAF AC Răcire: 1,46-8,02 kw Încălzire: 1,90~ 10,03 kw Unitate de perete Unitate de perete - Design estetic al carcasei - Distribuţie optimă a aerului - Instalare uşoară - Motor ventilator cu 3 viteze FWT-CT AC Răcire: 2,43~ 5,28 kw Încălzire: 3,22~ 7,33 kw Unitate necarcasată de plafon fals cu ESP scăzut - Pentru montare pe orizontală, tip necarcasat - Presiune statică disponibilă de până la 50 Pa - Instalare şi întreţinere uşoară - Motor ventilator cu 4 viteze - Debit de aer de mare capacitate FWE-CT/CF AC Răcire: 2,10~ 9,96 kw Încălzire: 2,3~ 13,00 kw Unitate necarcasată de plafon fals Unitate necarcasată de plafon fals cu ESP mediu - Pentru montare pe orizontală, tip necarcasat - Reglare instantanee la modificări ale temperaturii şi umidităţii relative - Presiune statică disponibilă de până la 80 Pa - Niveluri scăzute ale zgomotului Unitate necarcasată de plafon fals cu ESP mediu - Pentru montare pe orizontală, tip necarcasat - Presiune statică disponibilă de până la 80 Pa - Motoare electrice cu 7 trepte de viteză (protecţie termică a bobinelor) - Întreţinere uşoară FWP-AT FWB-BT BLDC AC Răcire: 2,61~ 6,47 kw Încălzire: 5,47~ 12,28 kw Răcire: 2,61~ 10,34 kw Încălzire: 5,47~ 18,78 kw Unitate necarcasată de plafon fals cu ESP ridicat - Pentru montare pe orizontală sau pe verticală, tip necarcasat - Presiune statică disponibilă de până la 120 Pa - Întreţinere uşoară FWD-AT/AF AC Răcire: 3,90~ 18,30 kw Încălzire: 4,05~ 21,92 kw 106

107 Clasă de capacitate (kw) ~ Pagina nr

108 Ventiloconvectoare Ventiloconvectoare - Sisteme de control Telecomandă electromecanică încorporată Telecomandă ELECTRONICĂ ECFWMB6 BRC315D7 Selector de trepte de viteză ale ventilatorului Comutare manuală răcire/încălzire. Supapele de pornire/oprire pot fi controlate şi cu ECFWMB6 TELECOMANDĂ CU FIR pentru controlul independent al fiecărei unităţi ventiloconvectoare funcţie de răcire şi încălzire funcţie a programatorului de pornire/oprire FWEC1A Control al vanelor de pornire/oprire pentru sistemele cu două sau patru ţevi Control al elementului auxiliar de încălzire Comutare răcire/încălzire în următoarele moduri: manuală locală sau la distanţă (centralizată), automată (în funcţie de temperatura apei (opţional) sau de temperatura aerului) Posibilitate de activare externă şi comutare răcire/ încălzire centralizată de la distanţă, prin intermediul contactelor fără potenţial Kit senzor de temperatură (accesoriul FWTSKAA) Funcţie economică (corectare a valorii setate cu 2,5 C şi forţarea ventilatorului să funcţioneze la o viteză minimă disponibilă) BRC7F532F TELECOMANDĂ CU INFRAROŞU pentru controlul independent al fiecărei unităţi ventiloconvectoare funcţie de răcire şi încălzire FWEC2A Alcătuită din: afişaj lc tastatură Instalare integrată sau pe perete. Similar cu FWEC1A, la care se adaugă următoarele funcţii suplimentare: 1) gestionarea umidităţii: - afişarea umidităţii relative - funcţie de dezumidificare (mod răcire) Activare manuală 2) interfaţă de comunicare serială (magistrala RS485) - posibilitatea de a configura un sistem master/ slave de până la 247 de unităţi slave, în care unul din sistemele de control are rolul de master şi gestionează toate celelalte unităţi slave. (protocol modbus) FWEC3A Alcătuită din: afişaj lc tastatură Instalare integrată sau pe perete. Similar cu FWEC2A, la care se adaugă următoarele funcţii suplimentare: 1) Iluminare de fundal 2) Control prin vană proporţională (două ieşiri de tensiune pentru supapele proporţionale) 3) Contact de tensiune 0-10 V 4) Programare orară şi săptămânală (pornit/oprit sau valoare setată pentru aer) 5) Integrare în BMS (inclusă deja în versiunea FWEC2A) 6) Două ieşiri digitale (fără tensiune) pentru gestionarea încălzitoarelor electrice în cadrul programului săptămânal 108

109 TELECOMANDĂ CU FIR STANDARD MERCA Trepte de viteză ale ventilatorului Funcţie de aşteptare Baleiere Setare temperatură Mod de funcţionare Afişaj LCD Comutator pornit/oprit Ceas în timp real Programator activ Programator de pornire/oprire TELECOMANDĂ SIMPLIFICATĂ PENTRU NUMAI RĂCIRE ŞI POMPĂ DE CĂLDURĂ SRC-COA SRC-HPA Afişare a temperaturii Setare temperatură Setare comutare programator Comutator pornit/oprit Trepte de viteză ale ventilatorului Mod de funcţionare Baleiere Funcţie de aşteptare Ventiloconvectoarele pot fi acţionate de la telecomenzi diferite, în funcţie de model. WRC-HPC TELECOMANDĂ FĂRĂ FIR PENTRU POMPĂ DE CĂLDURĂ Buton pornit/oprit Setare temperatură Selecţie a treptei de viteză a ventilatorului Selecţie mod de funcţionare Baleiere automată a aerului Funcţia silenţios 109

110 FWG-AT/AF Casetă cu jet de aer în 4 direcţii Unitate cu motor BLDC al ventilatorului pentru montare în tavan. Eficienţă ridicată, reglare continuă a debitului de aer şi modulare a vitezei ventilatorului Economie de energie de până la 70% graţie tehnologiei cu motor de c.c. fără perii în comparaţie cu tehnologia convenţională Reglare instantanee la modificări ale temperaturii şi umidităţii relative Modulare continuă a vitezei ventilatorului, ducând la emisii sonore reduse, în comparaţie cu ventiloconvectoarele cu motor de c.a. cu viteză variabilă Instalare şi întreţinere uşoară FWG-AT/AF BRC51A61 Capacitate de răcire Capacitate de încălzire 110 FWG-AT/AF ţevi 4 ţevi Capacitate Mare kw 5,90 8,80 11,75 4,40 7,20 9,00 totală Medie kw 4,65 7,25 9,70 3,60 6,10 7,75 Mică kw 3,50 5,80 7,85 2,80 5,00 6,50 Silenţios kw 2,40 4,55 6,15 2,00 3,90 5,20 Capacitate Mare kw 4,51 6,43 8,37 3,85 5,75 7,17 sensibilă Medie kw 3,44 5,41 6,97 2,99 4,85 6,06 Mică kw 2,54 4,26 5,54 2,24 3,81 4,90 Silenţios kw 1,71 3,22 4,27 1,56 2,91 3,89 2 ţevi Mare kw 7,10 11,20 13,70 - Mică kw 4,45 7,00 9,25 - Silenţios kw 3,30 5,40 7,05-4 ţevi Mare kw - 7,65 11,20 15,65 Mică kw - 5,05 8,00 11,45 Silenţios kw - 3,75 6,40 9,35 Dimensiuni Unitate Înălţime mm Lăţime mm 820 Adâncime mm 820 Greutate Unitate kg Schimbător de căldură Volum de apă l 1,36 1,97 2,35 1,36 1,97 2,35 Pierdere presiune de apă Răcire Mare kpa Încălzire Mare kpa Ventilator Tip Ventilator turbo cu acţionare directă Debit de aer Mare m³/h Mică m³/h Nivel de putere sonoră Mare dba Silenţios dba Nivel de presiune sonoră Mare dba Racorduri conducte Evacuare condens Dext mm 19,05 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/ Sisteme de control Telecomandă cu infraroşu inclusă în panoul decorativ Telecomandă cu fir BRC51A61

111 FWC-BT/BF Caseta cu jet circular Unitate cu motor BLDC al ventilatorului pentru montare în tavan. Refulare a aerului pe 360. Refulare a aerului pe 360 asigură distribuţia uniformă a debitului de aer şi a temperaturii Panou decorativ modern de culoare albă (RAL9010) Aspiraţie de aer proaspăt integrată în cadrul aceluiaşi sistem, reducând astfel costul de instalare, deoarece nu este necesară o ventilare suplimentară Funcţia de refulare pe orizontală a aerului asigură o funcţionare fără curenţi de aer şi previne pătarea tavanului Posibilitatea de a închide 1 sau 2 fante pentru instalarea flexibilă în colţuri FWC-BT/BF BRC315D7 BRC7E532F/533F Pompa de condens din dotarea standard cu o înălţime de pompare de 850 mm măreşte flexibilitatea şi viteza de instalare Capacitate de răcire Capacitate de încălzire FWC-BT/BF ţevi 4 ţevi Capacitate Super mare kw 5,8 6,8 7,7 8,7 5,8 6,6 7,6 8,7 totală Mare kw 5,0 5,6 6,3 7,2 4,9 5,6 6,3 7,2 Mică kw 4,1 4,7 4,9 5,7 4,0 4,6 4,8 5,7 Capacitate Super mare kw 4,1 4,7 5,6 6,5 4,1 4,7 5,6 6,5 sensibilă Mare kw 3,4 4,0 4,5 5,3 3,4 3,9 4,4 5,2 Mică kw 2,8 3,3 3,5 4,1 2,7 3,2 3,4 4,0 2 ţevi Super mare kw 8,0 8,9 10,6 12,1 - Mare kw 6,3 7,1 8,3 9,5 - Mică kw 5,5 5,9 6,9 7,8-4 ţevi Super mare kw - 7,5 8,4 9,7 11,0 Mare kw - 6,2 6,8 7,8 8,8 Mică kw - 5,5 5,9 6,7 7,8 Putere absorbită Super mare W Mare W Mică W Dimensiuni Unitate Înălţime mm 288 Lăţime mm 840 Adâncime mm 840 Greutate Unitate kg Ventilator Tip Ventilator turbo Cantitate 1 Debit de aer Mare m³/h Mică m³/h Nivel de putere Super mare dba sonoră Mare dba Nivel de presiune sonoră Super mare dba Mare dba Racorduri conducte Evacuare condens Dext mm VP25 (dext 32/dint 25) Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/ Sisteme de control Telecomandă cu infraroşu BRC7E532F/BRC7E533F Telecomandă cu fir BRC315D7 111

112 FWF-BT/BF Casetă cu jet de aer în 4 direcţii Unitate cu motor de c.a. al ventilatorului pentru montare în tavan. Posibilitate de închidere a 1 sau 2 fante Panou decorativ modern de culoare albă (RAL9010) Carcasa compactă permite montarea unităţii complet plat în tavan şi fixarea în modulele de tavan arhitecturale Funcţia de autobaleiere pe orizontală confortabilă asigură o funcţionare fără curenţi de aer şi previne pătarea tavanului Aspiraţie de aer proaspăt integrată în cadrul aceluiaşi sistem, reducând astfel costul de instalare, deoarece nu este necesară o ventilare suplimentară Pompă de condens cu o înălţime de pompare de 750 mm, dotare standard FWF-BT/BF BRC315D7 BRC7E530/531 Capacitate de răcire Capacitate de încălzire 112 FWF-BT/BF ţevi 4 ţevi Capacitate Super mare kw 2,0 3,2 4,2 5,2 2,0 2,7 3,5 4,5 totală Mare kw 1,7 2,8 3,3 4,0 1,7 2,3 2,8 3,5 Mică kw 1,5 2,5 2,9 1,4 1,8 2,6 Capacitate Super mare kw 1,5 2,0 2,8 3,5 1,5 1,7 2,4 3,3 sensibilă Mare kw 1,3 1,7 2,1 2,7 1,3 1,7 2,3 Mică kw 1,1 1,4 1,8 1,1 1,0 1,5 2 ţevi Super mare kw 2,9 4,0 5,4 6,7 - Mare kw 2,6 3,4 4,1 5,3 - Mică kw 2,3 2,8 3,6-4 ţevi Super mare kw - 3,9 3,8 4,9 6,1 Mare kw - 3,1 3,3 3,9 4,8 Mică kw - 2,3 2,8 3,5 Putere absorbită Super mare W Mare W Mică W Dimensiuni Unitate Înălţime mm 285 Lăţime mm 575 Adâncime mm 575 Greutate Unitate kg Ventilator Tip Ventilator turbo Cantitate 1 Debit de aer Mare m³/h Mică m³/h Nivel de putere Super mare dba sonoră Mare dba Nivel de presiune sonoră Super mare dba Mare dba Racorduri conducte Evacuare condens Dext mm VP20 (dext 26/dint 20) Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/ Sisteme de control Telecomandă cu infraroşu BRC7E530/BRC7E531 Telecomandă cu fir BRC315D7

113 FWF-CT Casetă cu jet de aer în 4 direcţii Unitate cu motor de c.a. al ventilatorului pentru montare în tavan Refulare a aerului pe 4 direcţii cu baleiere Carcasa compactă permite montarea unităţii complet plat în tavan şi fixarea în modulele de tavan arhitecturale Aspirarea aerului la partea inferioară Instalare şi întreţinere uşoară Pompă de condens de înaltă presiune încorporată, cu o înălţime de pompare de 700 mm Ventilatoare centrifugale cu dublă aspiraţie Debit de aer de mare capacitate Motor de ventilator cu 3 trepte de viteză FWF-CT MERCA/SRC-HPA Capacitate de răcire Capacitate de încălzire FWF-CT ţevi Capacitate Mare kw 2,49 4,10 4,54 totală Mică kw 1,91 2,78 3,37 Capacitate Mare kw 1,91 2,93 3,37 sensibilă Mică kw 1,44 1,88 2,43 2 ţevi Mare kw 3,52 4,69 5,28 Mică kw 2,64 3,08 3,81 Putere absorbită Mare W Mică W Dimensiuni Unitate Înălţime mm 250 Lăţime mm 570 Adâncime mm 570 Greutate Unitate kg Greutate în timpul funcţionării kg 15,50 18 Ventilator Tip Ventilator turbo cu acţionare directă Cantitate 1 Debit de aer Mare m³/h Mică m³/h Nivel de putere sonoră Mare dba Nivel de presiune sonoră Mare dba Racorduri conducte Evacuare condens Dext mm 19,05 Racorduri apă Schimbător de căldură standard inch 3/4 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/ Curent absorbit Mare A 0,28 0,28 0,35 Medie A 0,23 0,25 0,32 Mică A 0,21 0,24 0,31 Sisteme de control Telecomandă cu infraroşu inclusă în panoul decorativ Telecomandă cu fir MERCA/SRC-HPA 113

114 FWZ-AT/AF Unitate de pardoseală Unitate cu motor BLDC al ventilatorului pentru montare pe verticală. Reglare continuă a debitului de aer şi modulare a vitezei ventilatorului Economie de energie de până la 70% graţie tehnologiei cu motor de c.c. fără perii în comparaţie cu tehnologia convenţională Reglare instantanee la modificări ale temperaturii şi umidităţii relative Nivel redus de zgomot în timpul funcţionării Soluţii cu flexibilitate ridicată: diametre diverse pentru conducte și robinete de racordare Necesită un spaţiu de instalare foarte mic FWZ-AT/AF FWEC3A Capacitate de răcire Capacitate de încălzire 114 FWZ-AT/AF ţevi 4 ţevi Capacitate Min. kw 0,61 0,88 1,19 1,79 0,60 0,88 1,19 1,79 totală Max. kw 2,64 4,96 6,32 10,08 2,64 4,96 6,32 10,08 Capacitate Min. kw 0,41 0,58 0,79 1,20 0,40 0,58 0,79 1,20 sensibilă Max. kw 1,95 3,60 4,80 7,43 1,95 3,60 4,80 7,43 2 ţevi Min. kw 0,69 0,95 1,29 1,92 - Max. kw 3,47 6,40 7,51 11,18-4 ţevi Min. kw - 0,82 1,18 1,76 2,83 Max. kw - 2,46 4,19 6,45 10,06 Putere absorbită Min. W 2,2 3,4 4,2 2,2 3,24 4,2 Max. W 57,4 82,7 101, ,4 82,7 101,4 147 Dimensiuni Unitate Înălţime mm 564 Lăţime mm Adâncime mm Greutate Unitate kg Schimbător de căldură Volum de apă l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Schimbător de căldură suplimentar Volum de apă l - 0,2 0,3 0,4 0,6 Debit apă Răcire l/h Încălzire l/h Ventilator Tip Centrifugal, dubluaspirant, cu pale multiple Cantitate Debit de aer Max. m³/h Min. m³/h Nivel de putere sonoră Max. dba Racorduri conducte Evacuare condens Dext mm 16 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 Curent absorbit Max. A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Min. A 0,05 0,07 0,09 0,05 0,07 0,09 Sisteme de control Telecomandă cu fir FWEC3A

115 FWV-DAT/DAF Unitate de pardoseală Unitate cu motor de c.a. al ventilatorului pentru montare pe verticală Sunt disponibile robinete de pornire/oprire cu 3 căi/4 racorduri preasamblate Schimbător de căldură cu eficienţă ridicată Ansamblurile de robinete sunt izolate, nu este necesară o tăviţă de condens suplimentară Ansamblurile de robinete conţin robinete de echilibrare şi locaș pentru senzor Conexiuni rapide pentru opţiunile electrice: nu sunt necesare unelte Filtru de aer lavabil, uşor de demontat pentru întreţinere Încălzitor electric: nu este necesar un releu pentru o capacitate de până la 2 kw Încălzitor electric: echipat cu două termostate de oprire la supraîncălzire FWEC1,2,3A/ECFWMB6 FWV-DAT/DAF Capacitate de răcire Capacitate de încălzire FWV-DAT/DAF ţevi 4 ţevi Capacitate Mare kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 totală Mică kw 1,04 1,26 1,36 1,60 1,76 1,98 2,51 3,17 3,97 4,11 0,99 1,24 1,26 1,58 1,73 1,96 2,48 3,11 3,93 4,07 Capacitate Mare kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 sensibilă Mică kw 0,79 0,95 1,00 1,18 1,26 1,45 1,80 2,32 2,84 3,05 0,75 0,93 0,98 1,17 1,24 1,44 1,78 2,28 2,82 3,02 2 ţevi Mare kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03 - Mică kw 1,43 1,71 1,79 2,07 2,28 2,81 2,98 3,96 4,77 5,24-4 ţevi Mare kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Mică kw - 1,50 1,56 2,06 2,18 3,21 3,60 4,04 5,69 5,50 Putere absorbită Mare W Mică W Dimensiuni Unitate Înălţime mm 564 Lăţime mm Adâncime mm Greutate Unitate kg Schimbător de căldură Volum de apă l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Schimbător de căldură suplimentar Volum de apă l - 0,2 0,3 0,4 0,6 Debit apă Răcire l/h Încălzire l/h Ventilator Tip Centrifugal, dubluaspirant, cu pale multiple Cantitate Debit de aer Mare m³/h Mică m³/h Nivel de putere sonoră Mare dba Racorduri conducte Evacuare condens Dext mm 16 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 Curent absorbit Mare A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Medie A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Mică A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Sisteme de control Telecomandă cu fir FWEC1A/FWEC2A/FWEC3A/ECFWM36 115

116 FWR-AT/AF Unitate de tip Flexi Unitate cu motor BLDC al ventilatorului pentru montare pe orizontală sau pe verticală. Reglare continuă a debitului de aer şi modulare a vitezei ventilatorului Economie de energie de până la 70% graţie tehnologiei cu motor de c.c. fără perii în comparaţie cu tehnologia convenţională Reglare instantanee la modificări ale temperaturii şi ale umidităţii relative Nivel redus de zgomot în timpul funcţionării Soluţii cu flexibilitate ridicată: diametre diverse pentru conducte şi robinete de racordare Necesită un spaţiu de instalare foarte mic FWR-AT/AF FWEC3A Capacitate de răcire Capacitate de încălzire 116 FWR-AT/AF ţevi 4 ţevi Capacitate Min. kw 0,61 0,88 1,19 1,79 0,60 0,88 1,19 1,79 totală Max. kw 2,64 4,96 6,32 10,08 2,64 4,96 6,32 10,08 Capacitate Min. kw 0,41 0,58 0,79 1,20 0,40 0,58 0,79 1,20 sensibilă Max. kw 1,95 3,60 4,80 7,43 1,95 3,60 4,80 7,43 2 ţevi Min. kw 0,69 0,95 1,29 1,92 - Max. kw 3,47 6,40 7,51 11,18-4 ţevi Min. kw - 0,82 1,18 1,76 2,83 Max. kw - 2,46 4,19 6,45 10,06 Putere absorbită Min. W 2,2 3,4 4,2 2,2 3,24 4,2 Max. W 57,4 82,7 101, ,4 82,7 101,4 147 Dimensiuni Unitate Înălţime mm 564 Lăţime mm Adâncime mm Greutate Unitate kg Schimbător de căldură Volum de apă l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Schimbător de căldură suplimentar Volum de apă l - 0,2 0,3 0,4 0,6 Debit apă Răcire l/h Încălzire l/h Ventilator Tip Centrifugal, dubluaspirant, cu pale multiple Cantitate Debit de aer Max. m³/h Min. m³/h Nivel de putere sonoră Max. dba Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 Curent absorbit Max. A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Min. A 0,05 0,07 0,09 0,05 0,07 0,09 Sisteme de control Telecomandă cu fir FWEC3A

117 FWV-DAT/DAF Unitate de tip Flexi Unitate cu motor de c.a. al ventilatorului pentru montare pe orizontală sau pe verticală Sunt disponibile robinete de pornire/oprire cu 3 căi/4 racorduri preasamblate Schimbător de căldură cu eficienţă ridicată Ansamblurile de robinete sunt izolate, nu este necesar o tăviţă de condens suplimentară Ansamblurile de robinete conţin robinete de echilibrare şi locaș pentru senzor Conexiuni rapide pentru opţiunile electrice: nu sunt necesare unelte Filtru de aer lavabil, uşor de demontat pentru întreţinere Încălzitor electric: nu este necesar un releu pentru o capacitate de până la 2 kw Încălzitor electric: echipat cu două termostate de oprire la supraîncălzire FWEC1,2,3A/ECFWMB6 FWV-DAT/DAF Capacitate de răcire Capacitate de încălzire FWV-DAT/DAF ţevi 4 ţevi Capacitate Mare kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 totală Mică kw 1,04 1,26 1,36 1,60 1,76 1,98 2,51 3,17 3,97 4,11 0,99 1,24 1,26 1,58 1,73 1,96 2,48 3,11 3,93 4,07 Capacitate Mare kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 sensibilă Mică kw 0,79 0,95 1,00 1,18 1,26 1,45 1,80 2,32 2,84 3,05 0,75 0,93 0,98 1,17 1,24 1,44 1,78 2,28 2,82 3,02 2 ţevi Mare kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03 - Mică kw 1,43 1,71 1,79 2,07 2,28 2,81 2,98 3,96 4,77 5,24-4 ţevi Mare kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Mică kw - 1,50 1,56 2,06 2,18 3,21 3,60 4,04 5,69 5,50 Putere absorbită Mare W Mică W Dimensiuni Unitate Înălţime mm 564 Lăţime mm Adâncime mm Greutate Unitate kg Schimbător de căldură Volum de apă l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Schimbător de căldură suplimentar Volum de apă l - 0,2 0,3 0,4 0,6 Debit apă Răcire l/h Încălzire l/h Ventilator Tip Centrifugal, dubluaspirant, cu pale multiple Cantitate Debit de aer Mare m³/h Mică m³/h Nivel de putere sonoră Mare dba Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 Curent absorbit Mare A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Medie A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Mică A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Sisteme de control Telecomandă cu fir FWEC1A/FWEC2A/FWEC3A/ECFWMB6 117

118 FWS-AT/AF Unitate necarcasată de tip Flexi Unitate cu motor BLDC al ventilatorului pentru montare pe orizontală sau pe verticală, de tip necarcasat. Reglare continuă a debitului de aer şi modulare a vitezei ventilatorului Se potriveşte discret în orice decor interior: numai grilele de absorbţie şi refulare sunt vizibile Economie de energie de până la 70% graţie tehnologiei cu motor de c.c. fără perii în comparaţie cu tehnologia convenţională Reglare instantanee în funcţie de schimbările de temperatură şi umiditate relativă Nivel redus de zgomot în timpul funcţionării Soluţii cu flexibilitate ridicată: diametre diverse pentru conducte şi robinete de racordare FWS-AT/AF FWEC3A Capacitate de răcire Capacitate de încălzire 118 FWS-AT/AF ţevi 4 ţevi Capacitate Min. kw 0,61 0,88 1,19 1,79 0,60 0,88 1,19 1,79 totală Max. kw 2,64 4,96 6,32 10,08 2,64 4,96 6,32 10,08 Capacitate Min. kw 0,41 0,58 0,79 1,20 0,40 0,58 0,79 1,20 sensibilă Max. kw 1,95 3,60 4,80 7,43 1,95 3,60 4,80 7,43 2 ţevi Min. kw 0,69 0,95 1,29 1,92 - Max. kw 3,47 6,40 7,51 11,18-4 ţevi Min. kw - 0,82 1,18 1,76 2,83 Max. kw - 2,46 4,19 6,45 10,06 Putere absorbită Min. W 2,2 3,4 4,2 2,2 3,24 4,2 Max. W 57,4 82,7 101, ,4 82,7 101,4 147 Dimensiuni Unitate Înălţime mm 535 Lăţime mm Adâncime mm Greutate Unitate kg Schimbător de căldură Volum de apă l 0,7 1 1,4 2,1 0,7 1 1,4 2,1 Schimbător de căldură suplimentar Volum de apă l - 0,2 0,3 0,4 0,6 Debit apă Răcire l/h Încălzire l/h Ventilator Tip Centrifugal, dubluaspirant, cu pale multiple Cantitate Debit de aer Max. m³/h Min. m³/h Nivel de putere sonoră Max. dba Racorduri conducte Evacuare condens Dext mm 17 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 Curent absorbit Max. A 0,50 0,72 0,88 1,27 0,50 0,72 0,88 1,27 Min. A 0,05 0,07 0,09 0,05 0,07 0,09 Sisteme de control Telecomandă cu fir FWEC3A

119 FWM-DAT/DAF Unitate necarcasată de tip Flexi Unitate cu motor de c.a. al ventilatorului pentru montare pe orizontală sau pe verticală, de tip necarcasat Sunt disponibile robinete de pornire/oprire cu 3 căi/4 racorduri preasamblate Schimbător de căldură cu eficienţă ridicată Ansamblurile de robinete sunt izolate, nu este necesar o tăviţă de condens suplimentară Ansamblurile de robinete conţin robinete de echilibrare şi buzunar pentru senzor Conexiuni rapide pentru opţiunile electrice: nu sunt necesare unelte Filtru de aer lavabil, uşor de demontat pentru întreţinere Încălzitor electric: nu este necesar un releu pentru o capacitate de până la 2 kw Încălzitor electric: echipat cu două termostate de oprire la supraîncălzire FWEC1,2,3A FWM-DAT/DAF Capacitate de răcire Capacitate de încălzire FWM-DAT/DAF ţevi 4 ţevi Capacitate Mare kw 1,54 1,74 1,96 2,42 2,93 3,51 4,33 4,77 6,71 8,02 1,46 1,69 1,79 2,38 2,87 3,46 4,26 4,67 6,64 7,88 totală Mică kw 1,04 1,26 1,36 1,60 1,76 1,98 2,51 3,17 3,97 4,11 0,99 1,24 1,26 1,58 1,73 1,96 2,48 3,11 3,93 4,07 Capacitate Mare kw 1,20 1,30 1,42 1,88 2,11 2,72 3,15 3,65 4,91 5,96 1,14 1,27 1,46 1,85 2,07 2,71 3,09 3,57 4,85 5,85 sensibilă Mică kw 0,79 0,95 1,00 1,18 1,26 1,45 1,80 2,32 2,84 3,05 0,75 0,93 0,98 1,17 1,24 1,44 1,78 2,28 2,82 3,02 2 ţevi Mare kw 2,14 2,20 2,57 3,20 3,81 4,78 5,10 5,95 7,83 10,03 - Mică kw 1,43 1,71 1,79 2,07 2,28 2,81 2,98 3,96 4,77 5,24-4 ţevi Mare kw - 1,90 2,02 2,01 2,92 3,08 4,80 5,05 5,30 7,91 8,35 Mică kw - 1,50 1,56 2,06 2,18 3,21 3,60 4,04 5,69 5,50 Putere absorbită Mare W Mică W Dimensiuni Unitate Înălţime mm 535 Lăţime mm Adâncime mm Greutate Unitate kg Schimbător de căldură Volum de apă l 0,5 0,7 1 1,4 2,1 0,5 0,7 1 1,4 2,1 Schimbător de căldură suplimentar Volum de apă l - 0,2 0,3 0,4 0,6 Debit apă Răcire l/h Încălzire l/h Ventilator Tip Centrifugal, dubluaspirant, cu pale multiple Cantitate Debit de aer Mare m³/h Mică m³/h Nivel de putere sonoră Mare dba Racorduri conducte Evacuare condens Dext mm 17 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 Curent absorbit Mare A 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 0,17 0,24 0,26 0,25 0,44 0,43 0,82 1,10 Medie A 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 0,13 0,16 0,21 0,20 0,29 0,31 0,57 0,76 Mică A 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 0,10 0,12 0,11 0,14 0,19 0,22 0,39 0,50 Sisteme de control Telecomandă cu fir FWEC1A/FWEC2A/FWEC3A 119

120 FWT-CT Unitate de perete Unitate cu motor de c.a. al ventilatorului pentru montare pe perete Design estetic al carcasei Distribuţie optimă a aerului Uşor de instalat Motor al ventilatorului cu 3 trepte de viteză Nivel scăzut de zgomot în timpul funcţionării graţie ventilatorului tangenţial Izolat cu izolaţie termică clasa 1 cu autostingere Filtru de aer detaşabil şi lavabil (clasa 1 cu autostingere) FWT-CT MERCA/SRC-HPA WRC-HPC Capacitate de răcire Capacitate de încălzire 120 FWT-CT ţevi Capacitate Mare kw 2,43 2,70 3,31 4,54 5,28 totală Mică kw 2,11 2,23 2,78 3,81 4,40 Capacitate Mare kw 1,85 2,02 2,64 3,43 4,10 sensibilă Mică kw 1,49 1,61 2,05 2,81 3,28 2 ţevi Mare kw 3,22 3,52 4,40 6,01 7,33 Mică kw 2,49 2,70 3,37 4,84 5,86 Putere absorbită Mare W Mică W Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg 9 14 Greutate în timpul funcţionării kg 9,5 9,6 15 Schimbător de căldură Volum de apă l 0,52 0,58 0,95 Debit apă Răcire l/h Încălzire l/h Ventilator Tip Ventilator cu debit încrucişat Cantitate 1 Debit de aer Mare m³/h Mică m³/h Nivel de putere sonoră Mare dba Nivel de presiune sonoră Mare dba Racorduri conducte Evacuare condens Dext mm 19 Racorduri apă Schimbător de căldură standard inch 1/2 Alimentare electrică Fază/frecvenţă/tensiune Hz/V /-/- Curent absorbit Mare A 0,19 0,20 0,21 0,29 0,34 Medie A 0,18 0,20 0,26 0,32 Mică A 0,17 0,19 0,25 0,31 Sisteme de control Telecomandă cu infraroşu WRC-HPC Telecomandă cu fir MERCA/SRC-HPA

121 FWE-CT/CF Unitate necarcasată de plafon fals cu ESP scăzut Unitate cu motor de c.a. al ventilatorului pentru montare pe orizontală, de tip necarcasat Instalare şi întreţinere uşoară Motor de ventilator cu 4 trepte de viteză Debit de aer de mare capacitate Gamă de telecomenzi electronice cu fir Presiune statică disponibilă de până la 50 Pa Domeniu larg de funcţionare Racorduri de apă pe stânga şi pe dreapta, dotare standard Tăviţă de condens extinsă în dotarea standard Robinet montat în fabrică (atât pe partea dreaptă, cât şi pe partea stângă) Filtrul din nailon, din clasa G2 Izolaţie din polietilenă FWEC1,2,3A FWE-CT/CF Capacitate de răcire Capacitate de încălzire FWE-CT/CF ţevi 4 ţevi Capacitate Super mare kw 2,17 3,22 4,34 6,06 6,83 7,84 9,96 2,10 3,16 3,98 6,05 6,78 7,79 9,91 totală Mare kw 1,81 2,78 3,49 5,32 5,68 6,92 8,64 1,76 2,69 3,22 5,20 5,61 6,79 8,61 Mică kw 0,90 1,40 1,80 2,80 3,10 3,90 4,90 0,85 1,40 1,63 2,72 3,10 3,88 4,88 Capacitate Super mare kw 1,61 2,44 3,27 4,55 4,83 6,02 7,58 1,55 2,37 3,19 4,49 5,16 5,91 7,45 sensibilă Mare kw 1,33 2,08 2,58 3,94 4,30 5,25 6,48 1,28 1,99 2,53 3,81 4,20 5,09 6,39 Mică kw 0,70 1,20 1,40 2,10 2,50 3,10 3,70 0,66 1,18 1,35 2,02 2,47 3,05 3,65 2 ţevi Super mare kw 2,79 4,28 5,61 7,66 9,26 10,50 13,00 - Mare kw 2,31 3,67 4,44 6,65 7,62 9,18 11,10 - Mică kw 1,20 2,00 2,30 3,40 4,40 5,30 6,30-4 ţevi Super mare kw - 2,3 3,53 4,56 6,17 7,6 8,52 10,4 Mare kw - 1,94 3,06 3,76 5,37 6,42 7,52 9,16 Mică kw - 1,02 1,72 2,03 2,88 3,92 4,59 5,42 Putere absorbită Super mare W Mare W Mică W Dimensiuni Unitate Înălţime mm 253 Lăţime mm 590 Adâncime mm Greutate Unitate kg Greutate în timpul funcţionării kg Schimbător de căldură Volum de apă l 0,74 1,02 1,24 1,56 1,97 2,14 2,56 0,74 1,02 1,24 1,56 1,97 2,14 2,56 Schimbător de căldură suplimentar Volum de apă l - 0,25 0,34 0,41 0,52 0,66 0,71 0,85 Debit apă Răcire l/h Încălzire l/h Schimbător de căldură suplimentar l/h Pierdere presiune de apă Schimbător de căldură suplimentar kpa - 3,6 8,8 15,6 31,8 58,6 74,6 123 Ventilator Tip Centrifugal (Palete: curbate înainte) Cantitate Debit de aer Super mare m³/h ,13 626,11 834, , , , ,07 Mare m³/h ,41 501,23 571,11 905, , , ,98 Mică m³/h ,48 414, ,16 804,37 Nivel de putere Super mare dba sonoră Mare dba Nivel de presiune sonoră Super mare dba Mare dba Racorduri conducte Evacuare condens Dext mm 19,05 Racorduri apă Schimbător de căldură standard inch 3/4 Schimbător de căldură suplimentar inch - 3/4 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/ Curent absorbit Super mare A 0,206 0,309 0,372 0,533 0,731 0,811 1,031 0,206 0,309 0,372 0,533 0,731 0,811 1,031 Mare A 0,174 0,243 0,265 0,430 0,575 0,648 0,780 0,174 0,243 0,265 0,430 0,575 0,648 0,780 Medie A 0,150 0,208 0,217 0,325 0,472 0,523 0,648 0,150 0,208 0,217 0,325 0,472 0,523 0,648 Mică A 0,128 0,177 0,188 0,271 0,400 0,456 0,540 0,128 0,177 0,188 0,271 0,400 0,456 0,540 Sisteme de control Telecomandă cu fir FWEC1A/FWEC2A/FWEC3A 121

122 FWP-AT Unitate necarcasată de plafon fals cu ESP mediu Unitate cu motor BLDC al ventilatorului pentru montare pe orizontală, de tip necarcasat. Reglare continuă a debitului de aer şi modulare a vitezei ventilatorului Se potriveşte discret în orice decor interior: numai grilele de absorbţie şi refulare sunt vizibile Economie de energie de până la 50% graţie tehnologiei cu motor de c.c. fără perii în comparaţie cu tehnologia convenţională Reglare instantanee în funcţie de schimbările de temperatură şi umiditate relativă Nivel redus de zgomot în timpul funcţionării Soluţii cu flexibilitate ridicată: diametre diverse pentru conducte şi robinete de racordare FWEC3A FWP-AT Capacitate de răcire Capacitate de încălzire 122 FWP-AT ţevi Capacitate Mare kw 2,61 3,14 3,49 5,08 5,45 6,47 totală Mică kw 1,34 1,5 1,67 2,12 2,43 2,67 Capacitate Mare kw 1,88 2,16 2,34 3,6 3,87 4,4 sensibilă Mică kw 0,95 1,02 1,1 1,52 1,67 1,78 2 ţevi Mare kw 5,47 6,01 6,47 10,31 11,39 12,28 Mică kw 2,77 2,91 3,00 4,56 4,77 4,94 4 ţevi Mare kw 3,14 5,99 Mică kw 1,95 3,38 Putere absorbită Mare W 46,4 80 Mică W 12,2 17,5 Dimensiuni Unitate Înălţime mm 239 Lăţime mm Adâncime mm 609 Greutate Unitate kg Greutate în timpul funcţionării kg Schimbător de căldură Volum de apă l 1,1 1,5 2,2 1,6 2,1 3,2 Schimbător de căldură suplimentar Volum de apă l 0,4 0,6 Debit apă Răcire l/h Încălzire l/h Schimbător de căldură suplimentar l/h Pierdere presiune de apă Schimbător de căldură suplimentar kpa 3 5 Ventilator Tip Centrifugal, cu pale orientate înainte şi cuplaj direct la motorul ventilatorului Cantitate 1 Debit de aer Mare m³/h Mică m³/h Presiune disponibilă Mare Pa Nivel de putere sonoră Mare dba 55,6 60,6 Nivel de presiune sonoră Mare dba 44,1 49,1 Încălzitor electric Putere absorbită kw 2 2,5 Racorduri conducte Evacuare condens Dext mm 16 Racorduri apă Schimbător de căldură standard inch 3/4 Schimbător de căldură suplimentar inch 3/4 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 Sisteme de control Telecomandă cu fir FWEC3A

123 FWB-BT Unitate necarcasată de plafon fals cu ESP mediu Unitate cu motor de c.a. al ventilatorului pentru montare pe orizontală, de tip necarcasat Dimensiuni compacte, poate fi uşor montată în golurile din plafon Baterie de răcire cu 3, 4 sau 6 trepte Tăviţă de condens pentru colectarea condensului de la schimbătorul de căldură şi de la vanele de reglare Motoare electrice cu 7 trepte de viteză (cu protecţie termică pe bobine) Toate cele 7 viteze sunt precablate în fabrică în blocul de terminale al cutiei de distribuţie Filtru de aer lavabil, uşor de demontat pentru întreţinere FWB-BT FWEC1,2,3A Capacitate de răcire Capacitate de încălzire FWB-BT ţevi Capacitate Mare kw 2,61 3,14 3,49 5,08 5,45 6,47 7,57 8,67 10,34 totală Mică kw 1,34 1,50 1,67 2,12 2,43 2,67 4,18 4,64 5,35 Capacitate Mare kw 1,88 2,16 2,34 3,6 3,87 4,4 5,23 5,96 6,9 sensibilă Mică kw 0,95 1,02 1,1 1,52 1,67 1,78 2,95 3,21 3,57 2 ţevi Mare kw 5,47 6,01 6,47 10,31 11,39 12,28 15,05 16,85 18,78 Mică kw 2,77 2,91 3,00 4,56 4,77 4,94 8,63 9,29 9,85 4 ţevi Mare kw 3,14 5,99 12,8 Mică kw 1,95 3,38 7,67 Putere absorbită Mare W Mică W Dimensiuni Unitate Înălţime mm 239 Lăţime mm Adâncime mm 609 Greutate Unitate kg Greutate în timpul funcţionării kg Schimbător de căldură Volum de apă l 1,1 1,5 2,2 1,6 2,1 3,2 2,1 2,8 4,2 Schimbător de căldură suplimentar Volum de apă l 0,4 0,6 1,7 Debit apă Răcire l/h Încălzire l/h Schimbător de căldură suplimentar l/h Pierdere presiune de apă Schimbător de căldură suplimentar kpa Ventilator Tip Centrifugal, cu pale orientate înainte şi cuplaj direct la motorul ventilatorului Cantitate Debit de aer Mare m³/h Mică m³/h Presiune disponibilă Mare Pa Nivel de putere sonoră Mare dba Nivel de presiune sonoră Mare dba 44,5 47,5 57,5 Încălzitor electric Putere absorbită kw 2 2,5 3 Racorduri conducte Evacuare condens Dext mm 16 Racorduri apă Schimbător de căldură standard inch 3/4 Schimbător de căldură suplimentar inch 3/4 1 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 Curent absorbit Mare A 0,36 0,73 1,28 Medie A 0,21 0,60 0,90 Mică A 0,14 0,33 0,70 Sisteme de control Telecomandă cu fir FWEC1A/FWEC2A/FWEC3A 123

124 FWD-AT/AF Unitate necarcasată de plafon fals cu ESP ridicat Unitate cu motor de c.a. al ventilatorului pentru montare pe orizontală sau pe verticală, de tip necarcasat Conector drept de conductă montat pe partea de refulare Filtru de aer lavabil, uşor de demontat pentru întreţinere FWD-AT/AF FWEC1,2,3A FWD-AT/AF ţevi 4 ţevi Capacitate de Capacitate totală Mare kw 3,90 6,20 7,80 8,82 11,90 16,40 18,30 3,90 6,20 7,80 8,82 11,90 16,40 18,30 răcire Capacitate sensibilă Mare kw 3,08 4,65 6,52 7,16 9,36 12,80 14,10 3,08 4,65 6,52 7,16 9,36 12,80 14,10 Capacitate de 2 ţevi Mare kw 4,05 7,71 9,43 10,79 14,45 19,81 21,92 - încălzire 4 ţevi Mare kw - 4,49 6,62 9,21 15,86 21,15 Putere absorbită Mare W Mică W Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Schimbător de căldură Volum de apă l 1,06 1,42 1,79 2,38 2,5 4,02 5,03 1,06 1,42 1,79 2,38 2,50 4,02 5,03 Schimbător de căldură suplimentar Volum de apă l - 0,35 0,47 0,59 1,42 1,72 Debit apă Răcire l/h Încălzire l/h Ventilator Tip Centrifugal, dubluaspirant, cu pale multiple Cantitate Debit de aer Mare m³/h Presiune disponibilă Mare Pa Nivel de putere sonoră Mare dba Racorduri conducte Evacuare condens Dext mm 16 Racorduri apă Schimbător de căldură standard inch 3/4 1 3/4 1 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 1~/50/230 Curent absorbit Mare A 0,95 1,58 1,97 3,21 5,37 0,95 1,58 1,97 3,21 5,37 Medie A 0,74 1,39 1,52 2,08 4,38 0,74 1,39 1,52 2,08 4,38 Mică A 0,57 1,18 1,20 1,50 3,26 0,57 1,18 1,20 1,50 3,26 Sisteme de control Telecomandă cu fir FWEC1A/FWEC2A/FWEC3A 124

125 125

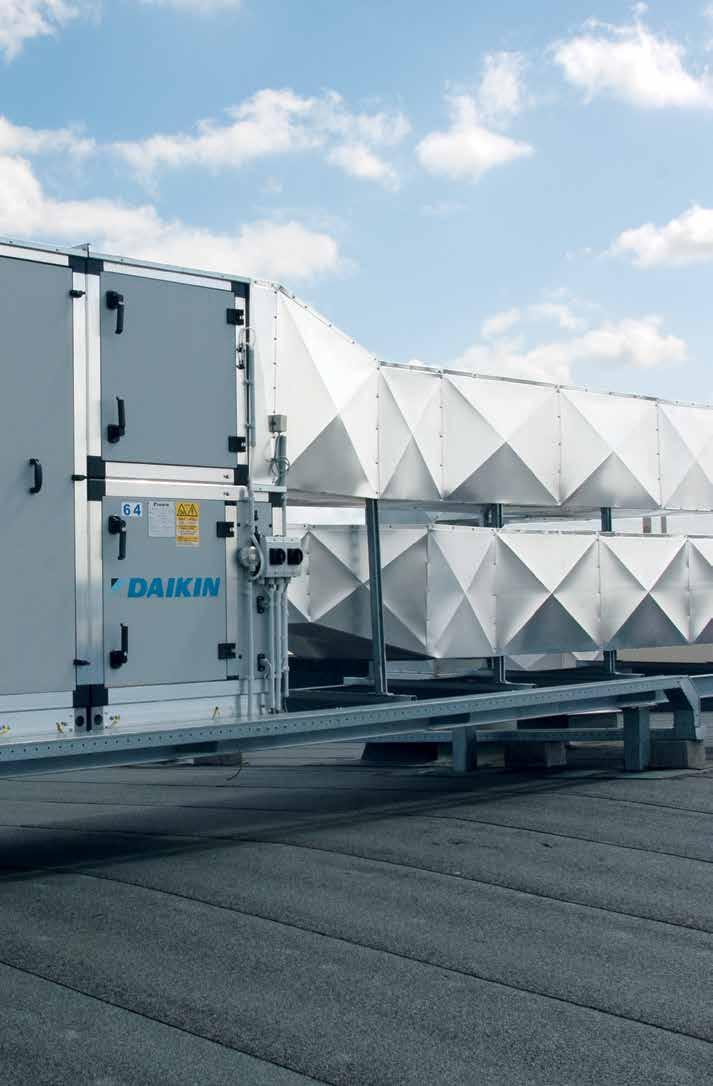

126 Centralele de tratare a aerului Daikin, graţie designului plug and play şi flexibilităţii încorporate, pot fi configurate şi combinate pentru a respecta cerinţele precise ale oricărei clădirii, indiferent de utilizare sau de ocupanţi. Sistemele au fost concepute pentru a fi cele mai ecologice şi mai eficiente energetic de pe piaţă, reducând astfel impactul asupra mediului şi menţinând în acelaşi timp costurile reduse datorită minimizării consumului de energie. Graţie combinaţiei cu suprafaţa ocupată redusă a sistemului, centralele de tratare a aerului sunt ideale pentru toate pieţele. 126

127 Cuprins Centrale de tratare a aerului De ce să alegeţi centralele de tratare a aerului Daikin? 128 Prezentarea produselor 130 Programe şi certificarea Eurovent 131 Principiul de funcţionare pe scurt 132 Modular 134 Professional 136 Easy 137 Energy 138 Adaptor de aer proaspăt

128 Centrale de tratare a aerului Daikin De ce să alegeţi centralele de tratare a aerului Daikin? Eficienţă energetică şi aer interior de calitate Gama largă de centrale de tratare a aerului Calitate ridicată la selecţia componentelor Tehnologie inovatoare Eficienţă şi economii de energie în timpul funcţionării Fiabilitate şi performanţă excepţionale Sunt posibile diverse aplicaţii, inclusiv aplicaţii de condiţionare a aerului, răcire de proces în funcţie de industrie şi sisteme cu sursă de încălzire centralizată, de scară mare. Avantaje pentru instalator Pornire şi punere în funcţiune uşoară graţie controlerului preprogramat DDC şi conexiunii la bornele externe, evitând găurirea panourilor unităţii Instalaţia electrică internă economiseşte timp de instalare Panoul electric de control, perfect integrat, previne riscul de deteriorare în timpul transportului şi al instalării Avantaje pentru consultanţi Programul ASTRA dezvoltat intern cu interfaţă dedicată de control permite obţinerea unui raport profesional cu doar câteva clicuri Avantaje pentru utilizatorii finali Un grad mai ridicat de control permite utilizatorului să determine o gamă largă de setări, ceea ce duce la o flexibilitate excelentă în timpul funcţionării La unităţile cu o înălţime mai mare de 800 mm panoul electric este integrat complet în unitate 128

129 Soluţie de control integrat pentru CTA Daikin Panou electric de control completat cu un controler Direct Digital Control (DDC) Fixare internă pentru toţi senzorii şi toate dispozitivele de măsurare a presiunii Senzori de temperatură, umiditate şi CO 2 încorporaţi Instalaţie electrică internă pentru toate componentele Eficienţă energetică urmărind un nivel maxim de confort Design plug and play Conectori rapizi de tensiune joasă între secţiunile CTA Întreţinere şi punere în funcţiune uşoare Sisteme de control preprogramate şi testate în fabrică, garantând instalarea corectă a tuturor cablajelor Costuri cu energia şi de funcţionare reduse Valorile setate pot fi specificate pentru temperatura de introducere, de retur sau de cameră Control al tuturor componentelor CTA, precum clapete de amestec, recuperatoare de căldură, robinete de apă, presostate pentru filtre şi ventilatoare, motoare ale ventilatoarelor şi invertere 129

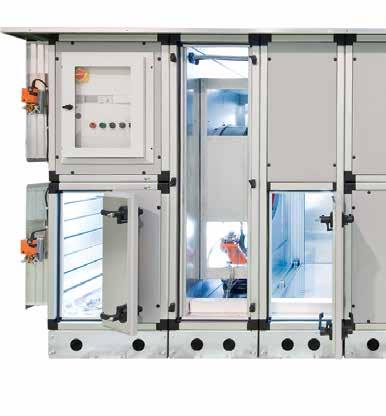

130 Prezentarea gamei D-AHU Debit de aer (m 3 /h * 1.000) Professional Energy NOU Professional Personalizare individualizată pentru fiecare client Construcţie modulară Energy Soluţie premium pentru consum optimizat de energie Componente cu eficienţă ridicată Rentabilitate ridicată a investiţiei Easy Unităţi optimizate în funcţie de spaţiu Dimensiuni preconfigurate Modular Concept plug and play Tehnologie a ventilatorului EC Recuperator de căldură cu eficienţă ridicată Design compact Recuperator de căldură Easy Modular m 3 /h m 3 /h 750 m 3 /h m 3 /h 500 m 3 /h m 3 /h 500 m 3 /h m 3 /h 0 130

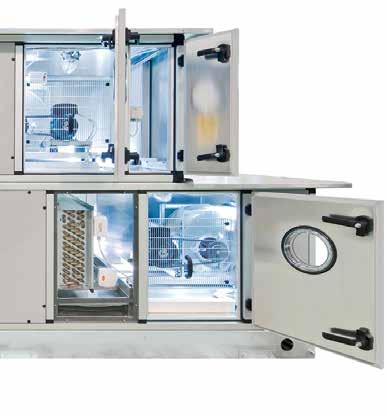

131 Program ASTRA Pro ASTRA este un program puternic pe care Daikin l-a dezvoltat pentru a oferi un serviciu rapid şi exhaustiv clientului pentru a efectua alegerea tehnică şi valorificarea economică a fiecărei centrale de tratare a aerului. Acesta este un instrument complet, care poate configura orice tip de produs şi răspunde cu acurateţe la cele mai stricte cerinţe de design. Rezultatul este o ofertă economică exhaustivă, care include toate datele tehnice şi desenele, diagrama psihometrică cu tratarea aferentă a aerului şi curbele de performanţă ale ventilatoarelor. Şi totuşi, Daikin nu s-a oprit aici, ci a mers mai departe. NOU ASTRA Xpress Selecţie rapidă care va economisi timp preţios, simplificând semnificativ configurarea cu ajutorul noii interfeţe cu utilizatorul Cea mai competitivă soluţie oferită graţie parametrilor preîncărcaţi Selecţie de calitate ridicată graţie numărului mare de unităţi prefabricate 4 paşi pentru configurarea unei centrale de tratare a aerului în doar 2 minute 1 Selectaţi o configuraţie 2 Selectaţi bateriile 3 Selectaţi celelalte componente 4 Confirmaţi condiţiile de proiectare ----> Imprimaţi raportul Certificarea Eurovent Daikin participă la programul de certificare EUROVENT pentru centrale de tratare a aerului. Compania deţine certificatul cu nr şi este prezentă pe site-ul AHU N : Range: D-AHU Centrale de tratare a aerului Daikin Rezistenţă mecanică carcasă Scurgeri de aer de la carcasă Presiune negativă -400 PA Scurgeri de aer de la carcasă Presiune pozitivă +700 PA Scurgeri deviaţie filtru Transfer termic Barieră termică a carcasei Rezultate sp65 D1 L1 L1 F9 T2 TB2 Clasificarea Eurovent conform EN 1886 Rezistenţă mecanică carcasă Clasă carcasă Deviaţie relativă maximă mm x m -1 D1 4,00 Scurgeri de aer de la carcasă Presiune negativă -400 Pa Clasă scurgeri Viteză maximă scurgeri (f 400 ) l x s -1 x m -2 L1 0,15 Scurgeri de aer de la carcasă Presiune pozitivă +700 Pa Clasă scurgeri Viteză maximă scurgeri (f 700 ) l x s -1 x m -2 L1 0,22 Scurgeri deviaţie filtru Clasă filtru Viteză maximă scurgeri deviaţie filtru K în % al debitului volumetric Transfer termic Clasă Transfer termic (U) W/m 2 x K Barieră termică a carcasei F9 0,50 T1 U <= 0,5 F8 1 T2 0,5 < U <= 1 Clasă Factor de transfer termic (kb) W x m -2 x K-1 TB1 0,75 < K b <= 1 TB2 0,6 < K b <= 0,75 D2 10,00 L2 0,44 L2 0,63 F7 2 T3 1 < U <= 1,4 TB3 0,45 < K b <= 0,6 F6 4 T4 1,4 < U <= 2 TB4 0,3 < K b <= 0,45 D3 PESTE 10 L3 1,32 L3 1,90 G1 PÂNĂ LA F5 6 T5 Fără cerinţe TB5 Fără cerinţe 131

132 Principiul de funcţionare pe scurt Configuraţiile tipice ale centralelor de tratare a aerului Daikin asigură o gamă de funcţii versatile. Sistemul nostru oferă diverse opţiuni de personalizare printr-o gamă extinsă de variaţii şi funcţionalităţi adăugate. Partea de introducere 1 Selecţia clapetelor, inclusiv a grilelor de ventilare şi a actuatoarelor montate în fabrică Filtru sac, manometru de presiune diferenţială şi uşă cu balamale montate în fabrică Aer evacuat 3 Sistem cu recuperarea căldurii (schimbător de căldură în plăci sau schimbător de căldură rotativ) 4 Cutie de amestec cu clapetă şi actuatoare montate în fabrică 5 Secţiune cu baterie de încălzire şi/sau răcire cu tăviţă de condens galvanizată şi protecţie la picurare Aer proaspăt 6 Ventilator de alimentare cu aer (cu uşă cu balamale, deschidere, monitorizare a acţionării, corp de iluminat montat şi cablat şi comutator pornit/oprit) Ventilatoare Ventilator cu palete curbate înainte Ventilator cu palete curbate înapoi Ventilator cu palete curbate înapoi AIRFOIL Ventilator cu cuplaj direct Ventilator cu cuplaj direct EC Schimbătoare Baterii de apă Baterii de vapori Baterie cu expansie directă Baterii supraîncălzite de vapori Baterii electrice Umidificatoare Umidificator cu suprafaţă de evaporare fără pompă (pierdere de apă) Umidificator cu suprafaţă de evaporare şi pompă de recirculare Umidificator cu suprafaţă de evaporare fără pompă (pierdere de apă) Spălător de aer cu pompă de recirculare Umidificator cu vapori cu producere directă de vapori Umidificator cu vapori şi distribuţie locală Umidificator cu atomizarea apei 132

133 Sistem de control pentru soluţiile plug and play Control al temperaturii aerului Control al apei răcite şi al sistemului de răcire DX Free-Cooling Control automat pentru CO 2 Profil în secţiune cu barieră termică unică Barieră termică gratuită pentru întreaga CTA Suprafaţă interioară fină cu IAQ (aer interior de calitate) Design convenţional Design Daikin 8 7 Partea de retur 7 Filtru sac, manometru de presiune diferenţială şi uşă cu balamale montate în fabrică. Aer evacuat 8 Ventilator de evacuare aer (cu uşă cu balamale, deschidere, monitorizare a acţionării, corp de iluminat montat şi cablat şi comutator pornit/oprit) 9 Cutie de amestec cu clapetă şi actuatoare montate în fabrică Aer introdus 10 Sistem cu recuperarea căldurii (schimbător de căldură în plăci sau schimbător rotativ) 11 Selecţia clapetelor, inclusiv a grilelor de ventilare şi a actuatoarelor montate în fabrică 5 6 Sisteme de recuperare a căldurii Schimbător rotativ de căldură, sensibilă sau de sorbţie Schimbător de căldură în plăci (deviaţie opţională) Tip baterie-baterie Altă secţiune Secţiune atenuator Secţiune casetă de amestec cu actuatoare sau clapete controlate manual Secţiune goală Filtre Filtru sintetic cutat Filtru plat cu sită din aluminiu Filtru cu sac rigid Filtru cu sac moale Filtru cu eficienţă ridicată Filtru din cărbune activ pentru absorbţie Filtru din cărbune activ pentru dezodorizare Accesorii Funcţii de control Protecţie antiîngheţ Manometre Panou de protecţie pentru acţionare Acoperiş 133

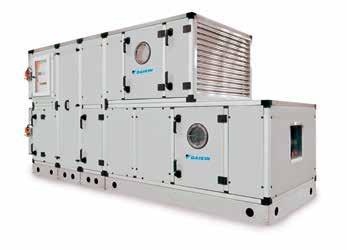

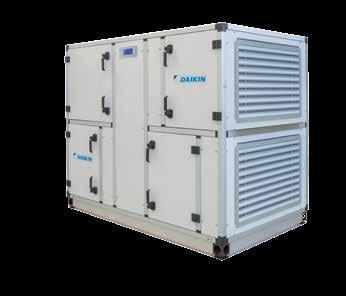

134 Soluţie premium modulară cu recuperarea căldurii Eficienţă energetică şi aer interior de calitate Design plug and play: precablare şi testare în fabrică Tehnologie a ventilatorului EC Motorul cu eficienţă premium IE4 Schimbător rotativ de căldură cu eficienţă ridicată (recuperarea căldurii) Design compact Funcţii avansate de control Instalare uşoară Selecţie uşor de realizat Certificare Eurovent Calitate a aerului interior în conformitate cu norma de igienă VDI 6022 Logica de control: Temperatură de introducere, ambiantă şi de retur Limite de funcţionare de la -25 C, -40 C cu încălzitoare electrice, până la o temperatură ambiantă de +43 C Baterie de apă răcită sau DX pentru conectarea la agregate de răcire sau sisteme ERQ şi VRV de la Daikin Modul umidificator Versiuni pentru interior şi exterior Control al debitului de aer sau al presiunii (volum constant de aer - volum variabil al aerului) Capacitate Free-Cooling Funcţionare economică şi pe timp de noapte Programator IAQ prin senzorul de CO 2 Monitorizare şi control prin Daikin ITM Ventilator EC Control al debitului de aer prin măsurarea la priza de aspirație Punere în funcţiune uşoară Debit nominal de aer programat în fabrică Funcţionare silenţioasă Ventilator EC 134

135 Aer evacuat Aer extras Instalare simplă şi rapidă Aer din exterior Aer introdus Designul plug and play al seriei Modular oferă instalatorilor mai mult confort. Beneficiile sunt de natură economică, nemaifiind necesare reglaje scumpe înainte de punerea în funcţiune a unităţii. Plug and play simplifică activitatea fiecăruia, oferind siguranţă şi rentabilitate Configurarea unităţii: 1. Clapetă de aer exterior 2. Filtru - introducere 3. Recuperator rotativ de căldură 4. Ventilator EC - introducere 5. Filtru extragere 6. Comenzi HMI 7. Ventilator EC - evacuare 8. Clapetă evacuare D-AHU Debit de aer m 3 /h Eficienţă temp. iarna % 81,3 81,1 81,4 81,6 82,6 81,2 82,7 81,4 81,5 83,2 Presiune statică externă Nom. Pa Curent Nom. A 2,66 3,90 6,30 2,98 4,00 4,74 4,76 5,54 8,72 10,2 Putere absorbită Nom. kw 0,62 0,89 1,50 1,98 2,68 2,96 3,30 3,76 5,48 7,04 SFPv kw/m 3 /s 1,87 1,89 1,99 1,74 1,75 1,75 1,70 1,49 1,72 1,69 Alimentare electrică Fază f N 3+N 3+N 3+N 3+N 3+N 3+N Frecvenţă Hz Tensiune V Dimensiuni unitate Lungime mm Adâncime mm Înălţime totală mm Greutate unitate kg Nivel sonor Lp db(a)* * Nivelurile presiunii sonore care radiază de la unitate la o distanţă de 1 m şi în conformitate cu ISO 3744 (evacuare de alimentare prin conductă) 135

136 Professional Cea mai flexibilă soluţie Dimensiuni predefinite 27 de dimensiuni fixe optimizate pentru cea mai eficientă selecţie şi standardizare în producţie. O infinitate de variante Dimensiunile (lăţime şi înălţime) pot varia în incremente de 1 cm, în funcţie de cerinţele clientului şi de atingerea unei eficienţe mărite a schimbătorului rotativ de căldură. Debit de aer între 500 m 3 /h m³/h Toate dimensiunile sunt fabricate modular pentru a facilita transportul şi asamblarea la locaţia respectivă. Dimensiuni globale Dimensiune Debit de aer (m 3 /h) Înălţime - mm Lăţime - mm Dimensiune Debit de aer (m 3 /h) Înălţime - mm Lăţime - mm O infinitate de variante Dimensionare flexibilă pentru optimizarea CTA Creştere în intervale de 1 cm pentru lăţime şi înălţime Fără costuri suplimentare pentru dimensiunea unităţii personalizate Fără timp de execuţie suplimentar Exemplu Debit de aer Dimensiune (m 3 /h) unitate Înălţime - mm Lăţime - mm Viteză frontală, m/s STD , x ,46 Mai mult control, mai multă flexibilitate Sistemul de control oferă utilizatorilor finali un grad mai ridicat de control, permiţând utilizatorului să determine o gamă largă de setări, ceea ce duce la o flexibilitate excelentă în timpul funcţionării. Panoul electric de control montat în fabrică, la care se adaugă controlerul Direct Digital Control (DDC), se combină cu senzorii de temperatură, umiditate şi CO 2 încorporaţi pentru controlul clapetelor de amestec, recuperatoarelor rotative de căldură, robinetelor de apă, presostatelor pentru filtre şi ventilatoare, motoarelor ventilatoarelor şi inverterelor. Toate aceste componente sunt cablate intern şi modulele individuale ale CTA sunt conectate prin intermediul conectorilor rapizi. Sistemul de control al CTA poate gestiona bateria de apă răcită, bateria de apă caldă, bateriile de încălzire şi/sau răcire DX (împreună cu ERQ/VRV) ale unuia sau mai multor circuite de agent frigorific (până la cel mult patru circuite/bateria DX). 136

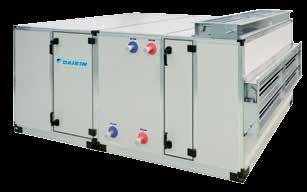

137 Easy Soluţi rapidă de climatizare Gama largă cuprinde debite de aer de la 500 m 3 /h până la m 3 /h, cu posibilitatea de a alege cele mai adecvate viteze frontale, în funcţie de tratamentul solicitat. Dimensiuni predefinite Sunt disponibile 15 dimensiuni stabilite, optimizate pentru a atinge cel mai bun compromis dintre competitivitate şi standardizarea producţiei. Dimensionare variabilă Concepute pentru a depăşi constrângerile impuse instalaţiei acolo unde cerinţele de spaţiu ale secţiunii lăţime x înălţime trebuie să se adapteze la spaţiul disponibil. Sistemul dă posibilitatea de adaptare a dimensiunilor unităţilor în intervale de 1 cm. Dimensiuni globale Dimensiune Debit de aer (m 3 /h) Viteză 2,5 m/s Înălţime - mm Lăţime - mm Std Std Std Std Std Std Std Std Std Std Std Std Std Std Std Exemplu Debit de aer Dimensiune (m 3 /h) unitate Înălţime - mm O infinitate de variante Lăţime - mm Viteză frontală, m/s STD , x ,48 Dimensionare flexibilă pentru optimizarea CTA Creştere în intervale de 1 cm pentru lăţime şi înălţime Fără costuri suplimentare pentru unităţi cu dimensiuni personalizate Fără timp de execuţie suplimentar *Limitele de debite de aer de 500 m 3 /h şi m 3 /h sunt calculate pe baza dimensiunilor personalizate (dimensiuni max x 2.150) şi o viteză frontală la baterie de 2,5 m/s. D-AHU Easy 1-8 D-AHU Easy 9-15 Dimensiune Dimensiune Viteză 2,0 m/s Viteză 2,5 m/s (m 3 /h) Viteză 3,0 m/s 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7 7,5 Debit de aer/000 (m 3 /h) Viteză 2,0 m/s Viteză 2,5 m/s (m 3 /h) Viteză 3,0 m/s Debit de aer/000 (m 3 /h) 137

138 Energy Soluţie premium pentru cele mai ridicate eficienţe energetice Recuperarea căldurii cu eficienţă ridicată Seria Energy este dotată cu un sistem de recuperare a energiei cu eficienţă ridicată, cu debite nominale de până la 90%. Sunt disponibile diverse modele, având un sistem rotativ de recuperare a căldurii dotat cu un tambur de condensare, de entalpie sau de sorbţie. Motorul cu eficienţă premium Motoarele cu eficienţă premium, în conformitate cu Regulamentul european nr. 640/2009, sunt disponibile pentru seria Energy pentru a reduce şi mai mult consumul de curent electric. Ventilator cu eficienţă ridicată Sunt disponibile ventilatoare cu lăţime şi admisie dublă şi pale AIRFOIL curbate înapoi, cu o eficienţă de până la 85%, precum şi lagăre ranforsate pentru o durată de viaţă mai lungă. Sisteme de control plug and play Daikin a conceput un sistem de control pentru gestionarea eficientă a tuturor componentelor selectate, fie independent, fie printr-un sistem extern de supraveghere. Pachetul de control include panoul de control, microprocesorul avansat şi senzorii de temperatură, umiditate şi de calitate a aerului. 138

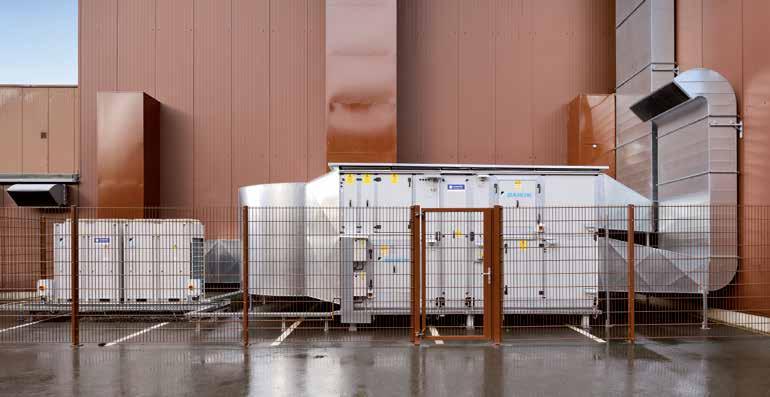

139 Rentabilitatea investiţiei Centrala de tratare a aerului este esenţială pentru un sistem eficient de climatizare şi, deşi investiţia iniţială poate părea ridicată, economiile generate de conceptul avansat şi de eficienţele de funcţionare garantează o rentabilitate rapidă a investiţiei efectuate. Seria D-AHU Energy a fost proiectată pentru a furniza performanţă excepţională reducând astfel consumul de energie şi facturile de energie electrică. Luând în considerare durata de viaţă de 15 ani a echipamentului, acest lucru va duce la economii enorme, mai ales în aceste timpuri marcate de creşteri constante ale preţului energiei. Cost de utilizare AHU Seria standard Seria D-AHU Energy Economii Punct de rentabilitate Concurent Daikin Timp Consum de energie Cost capital Întreţinere Economii Puterea specifică a ventilatorului (SFP) este o măsură utilizată pentru evaluarea energiei consumate de o centrală de tratare a aerului. Aşa cum este definit în standardele EN şi EN 13779, cu cât valoarea SFP este mai mică, cu atât consumul de energie al întregii centrale de tratare a aerului este mai mic. D-AHU Energy a fost concepută pentru a furniza cea mai mică valoare SFP posibilă prin utilizarea celor mai eficiente componente concepute pentru a oferi soluţia perfectă pentru nevoile dumneavoastră. Aceasta este un răspuns optimizat la Directiva europeană privind performanţa energetică a clădirilor (EPBD), care caută să reducă impactul asupra încălzirii globale. 139

140 Pachet complet de aer proaspăt Eficienţă ridicată Pompele de căldură Daikin sunt renumite pentru eficienţa lor energetică. Gama VRV oferă atât unităţi cu pompă de căldură, cât şi cu recuperarea căldurii, cu eficienţe la sarcină parţială de până la 9,02. Integrarea CTA cu sistemul cu recuperare a căldurii este foarte eficientă întrucât un sistem de birou se poate afla frecvent în modul de răcire, în timp ce aerul din exterior este prea rece pentru a fi introdus într-o stare necondiţionată. În acest caz, căldura din birouri este transformată în întregime pentru a încălzi aerul proaspăt şi rece care intră. În absenţa unei CTA, această încălzire liberă a aerului proaspăt introdus nu ar fi posibilă. Niveluri ridicate ale confortului Unităţile ERQ şi VRV de la Daikin răspund rapid fluctuaţiilor temperaturii aerului de alimentare, având drept rezultat o temperatură interioară stabilă şi niveluri înalte de confort pentru utilizatorul final. Gama VRV este fundamentală întrucât îmbunătăţeşte confortul chiar mai mult decât să ofere căldură permanentă, chiar şi în timpul degivrării. Unitate de condensare VRV IV sau ERQ Pachet de aer proaspăt sudat şi montat în fabrică Valvă de expansiune (EKEXV) Interfaţă electronică (EKEQ-FCB) 140

141 141

142 UATYQ-CY1 Rooftop-uri Conceptul uşor de instalat plug and play, la care se adaugă configuraţia unică a instalaţiei; nu sunt necesare conducte suplimentare deoarece partea interioară şi cea exterioară sunt preconectate Compresoare scroll fiabile şi cu eficienţă ridicată Domeniu larg de funcţionare Designul cu partea superioară plată permite utilizarea la maximum a spaţiului din depozit sau container Funcţie Free-Cooling şi aspiraţie de aer proaspăt posibile graţie economizorului suplimentar Aer introdus şi de retur convertibil: ventilatorul poate fi montat în două direcţii Agentul frigorific preîncărcat din fabrică asigură o funcţionare curată şi eficientă. Ventilatorul cu acţionare prin curea permite reglarea volumului de aer şi a presiunii statice în funcţie de necesităţi. Fulia reglabilă a ventilatorului în dotare standard pentru a satisface o gamă largă de volume de aer introdus şi de presiuni statice externe Baterie din aluminiu tratată anticoroziv Telecomandă UATYQ-CY1 Unitate interioară UATYQ 250CY1 350CY1 450CY1 550CY1 600CY1 700CY1 Capacitate de răcire Nom. kw 27,340 35,580 44, ,000 66,820 72,600 Capacitate de încălzire Nom. kw 24,910 34,790 41,790 53,930 61,690 69,610 Putere absorbită Răcire Nom. kw 8,140 10,780 13,040 16,740 19,650 21,610 Încălzire Nom. kw 7,330 10,840 12,860 15,540 18,580 21,420 EER 3,36 3,30 3,43 3,33 3,40 3,36 COP 3,40 3,21 3,25 3,47 3,32 3,25 Evaporator Debit de aer Răcire m³/min 93,6 121,8 160,2 189,6 206,7 235,02 Presiune statică externă Pa Racorduri conducte evaporator Diametru ţeavă de condens Dext mm 25,4 Condensator Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Carcasă Culoare Gri deschis Debit de aer Răcire cfm Domeniu de funcţionare Răcire Min.~Max. CDB 0~52 Încălzire Min.~Max. CWB -15~18 Nivel de presiune sonoră Nom. dba Nivel de putere sonoră Nom. dba Agent frigorific Tip/GWP R-410A/2.087,5 Cantitate kg 6,1 5,8 7,2 8,7 10,4 11,6 Cantitate TCO 2 Eq 12,7 12,1 15,0 18,2 21,7 24,2 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3~/50/ Economizor opţional Unitate interioară ECONO 250AY1 350AY1 450AY1 550AY1 600AY1 700AY1 Dimensiuni Unitate ambalată Înălţime mm 534 Lăţime mm Adâncime mm Greutate Unitate kg Ambalare Greutate kg Ventilator Debit de aer Răcire Nom. l/s cfm Alimentare electrică Tensiune V 24 c.c. Opţiune pentru UATYQ250CY1 UATYQ350CY1 UATYQ450CY1 UATYQ550CY1 UATYQ600CY1 UATYQ700CY1 Standard de test ISO

143 UATYP-AY1(B) Rooftop-uri Conceptul uşor de instalat plug and play, la care se adaugă configuraţia unică a instalaţiei; nu sunt necesare conducte suplimentare deoarece partea interioară şi cea exterioară sunt preconectate Agentul frigorific preîncărcat din fabrică asigură o funcţionare curată şi eficientă. Ventilatorul cu acţionare prin curea permite reglarea volumului de aer şi a presiunii statice în funcţie de necesităţi. Designul cu partea superioară plată permite utilizarea la maximum a spaţiului din depozit sau container Compresoare scroll fiabile şi cu eficienţă ridicată Baterie din aluminiu tratată anticoroziv UATYP-AY1(B) Telecomandă Unitate exterioară UATYP 850AY1B 10AY1 12AY1 Capacitate de răcire Nom. kw 78,6 101, ,609 Capacitate de încălzire Nom. kw 87,78 102, ,314 Putere absorbită Răcire Nom. kw 36,10 43,170 48,200 Încălzire Nom. kw 32,10 41,670 46,800 EER 2,18 2,34 2,27 COP 2,73 2,45 2,70 Evaporator Debit de aer Răcire m³/min 263, Presiune statică externă Pa 294 Racorduri conducte evaporator Diametru ţeavă de condens Dext mm 25,40 Condensator Dimensiuni Unitate Înălţime mm Lăţime mm Adâncime mm Greutate Unitate kg Carcasă Culoare Gri deschis Material - Oţel moale electrogalvanizat Debit de aer Răcire cfm Domeniu de funcţionare Răcire Min.~Max. CDB 20~46 Încălzire Min.~Max. CWB -15~20 Nivel de putere sonoră Nom. dba - Agent frigorific Tip/PRP R-407C/1.773,9 R-407C/1.773,9 R-407C/1.773,9 Cantitate kg 9,6 13,5 20,0 Cantitate TCO 2 Eq 17,0 23,9 35,5 Alimentare electrică Fază/frecvenţă/tensiune Hz/V 3N~/50/ ~/50/

144 Cuprins Sisteme de control Minisistem de management al clădirii 146 Interfeţe standard pentru protocoale Interfaţa Modbus 148 Interfaţa BACnet 152 Interfaţa LonWorks

145 145

146 NOU Minisistem de management al clădirii DCM601A51 MiniBMS MiniBMS rentabil cu integrare completă cu toate categoriile de produse Integrare cu toate categoriile de produse Daikin Integrare cu echipamente terţe Prezentarea sistemului Acces web Internet Extranet LAN 3G Interfaţă http Integrare cu echipamente terţe Control deplin al portofoliului HVAC-R Daikin DCM601A51 Linie adaptor itm plus Max. 7 adaptoare Alarmă de incendiu Linie Di/Pi Max. 200 m DCM601A52 Port Di/Pi Contor electric Conectare plug and play directă! Split Portocol BACnet Iluminat Ventilator Interfaţă WAGO Modul I/O unităţi interioare, perdea de aer, cutie hidro, centrale de tratare a aerului Ventiloconvectoare Agregate de răcire şi CTA Refrigerare Pompă Senzor Modul I/O Obiecte cu mai multe stări Lift Centrală de tratare a aerului Alarmă 146

147 Minisistem de management al clădirii NOU Utilizare simplă Interfaţă cu utilizatorul intuitivă Vizualizare grafică a amplasării şi acces direct la funcţiile principale ale unităţii interioare Toate funcţiile sunt direct accesibile prin intermediul ecranului tactil sau al interfeţei web Gestionare inteligentă a energiei Monitorizarea consumului de energie în funcţie de plan Ajută la detectarea cauzelor risipei de energie Planificarea strictă garantează o funcţionare corectă pe tot parcursul anului Economisiți energie prin interblocarea funcţionării sistemului de aer condiţionat cu cea a altor echipamente de încălzire, de exemplu. Flexibilitate Plug and play NOU NOU Integrare cu toate categoriile de produse (încălzire, aer condiţionat, sisteme aplicate, refrigerare, centrale de tratare a aerului) Protocol BACnet pentru integrarea produselor terţe I/O pentru integrarea de echipamente, precum iluminat, pompe etc. în module WAGO Concept modular pentru utilizarea în aplicaţii de dimensiuni mici până la mari Se pot controla până la de grupuri de unităţi interioare Split Ventiloconvectoare Agregate de răcire şi CTA Refrigerare Întreţinere şi punere în funcţiune uşoare Pentru a evita deplasările la fața locului există posibilitatea verificării cantității de agent de răcire de la distanță Depanare simplificată Economisiţi timp cu punerea în funcţiune graţie instrumentului de punere în funcţiune înregistrarea automată a unităţilor interioare Flexibilitate în dimensiuni de la 64 până la de grupuri Prezentarea funcţiilor Limbi engleză franceză germană italiană spaniolă olandeză portugheză Schema sistemului Pot fi controlate până la de grupuri de unităţi (Integrator ITM plus + 7 ipu (incl. adaptor itm) Ethernet TCPIP Gestionare Acces web Distribuţie proporţională a energiei (opţional) Istoric al funcţionării (defecţiuni, ore de funcţionare etc.) Gestionare inteligentă a energiei - monitorizarea consumului de energie în funcţie de plan - ajută la detectarea cauzelor risipei de energie Funcţia de revenire Temperatură variabilă Control Control individual (2.560 de grupuri) Setare program (program săptămânal, calendar anual, program sezonier) Control interblocare Limitare puncte de referinţă Limită de temperatură Interfaţă WAGO Integrare modulară cu echipamente terţe NOU NOU Se poate conecta la - DX Split, Sky Air, VRV - Agregate de răcire (prin controlerul POL638.70) - CTA Daikin - Ventiloconvectoare - Sistem Daikin Altherma Flex - Cutii hidro cu temperatură scăzută şi ridicată - Perdele de aer - WAGO I/O - Portocol BACnet - Cuplaj WAGO (interfaţă între WAGO şi Modbus) - Modul Di - Modul Do - Modul Ai - Modul termistor 147

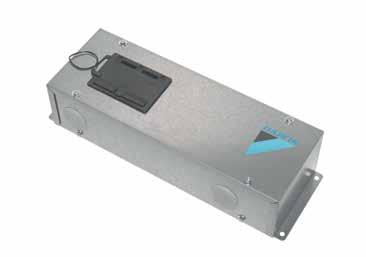

148 Interfeţe standard pentru protocoale Interfaţă Modbus RTD-W Interfaţă Modbus pentru monitorizarea şi controlul unităţilor Daikin Altherma Flex, modulului hidraulic al sistemelor VRV HT şi al agregatelor de răcire mici cu inverter. Funcţii principale RTD-W Dimensiuni î x l x a mm 100x100x22 Interzicere pornit/oprit Modbus RS485 Control prin contact liber de potenţial Semnal de ieşire (eroare de funcţionare) Funcţionare pentru încălzire/răcire a spaţiului Control al apei calde menajere Control inteligent al conectării la reţeaua publică de energie electrică Funcţii de control Pornire/oprire încălzire/răcire a spaţiului Valoare setată pentru temperatura de ieşire a apei (încălzire/răcire) Valoare setată pentru temperatura camerei Mod de funcţionare Apă caldă menajeră activat Reîncălzire apă caldă menajeră Valoare setată reîncălzire apă caldă menajeră Stocare apă caldă menajeră Valoare setată booster apă caldă menajeră Mod silenţios Activare valoare setată în funcţie de condiţiile meteo Modificare curbă în funcţie de condiţiile meteo Alegere releu info eroare/pompă Interzicere sursă de control Control mod inteligent de conectare la reţeaua publică de energie electrică Interzicere încălzire/răcire a spaţiului Interzicere apă caldă menajeră Interzicere încălzitoare electrice Interzicere funcţionare totală PV disponibil pentru stocare Unitate boost puternică Funcţii de monitorizare Pornire/oprire încălzire/răcire a spaţiului Valoare setată pentru temperatura de ieşire a apei (încălzire/răcire) Valoare setată pentru temperatura camerei Mod de funcţionare Reîncălzire apă caldă menajeră Stocare apă caldă menajeră Număr de unităţi în grup Temperatură medie a apei de ieşire Temperatura camerei Remocon Alarmă Cod de alarmă Operare pompă de circulaţie Debit Funcţionare pompă solară Stare compresor Funcţionare în mod dezinfecţie Funcţionare la parametrii reduşi Dezgheţare/pornire Pornire la cald Funcţionare încălzitor auxiliar Stare robinet cu 3 căi Ore de funcţionare pompe Ore de funcţionare compresor Temperatură reală a apei de ieşire Temperatură reală a apei de retur Temperatură reală a rezervorului de apă caldă menajeră (*) Temperatură agent frigorific reală Temperatură exterioară reală M, C M, V M M M, C M M, C M M M M, C M M M M M M M M M, C M M M M M M M M M M M M : Modbus/R: Rezistenţă/V: Tensiune/C: control * : numai când camera este ocupată/**: limitare valoare setată / (*) dacă este disponibilă *** : fără control al vitezei ventilatorului la perdeaua de aer CYV/**** : funcţionare şi defecţiune 148

149 Interfeţe standard pentru protocoale Interfaţă Modbus Integraţi agregate de răcire, ventiloconvectoare şi centrale de tratare a aerului în sisteme BMS prin protocol Modbus Cartelă serială RS485/Modbus Panou secvenţial serial EKAC200J EKDSSP-S EKCM200J EKCM200J EKCM200J D-AHU Climatix MODBUS EKCM200J (1) FWM-D/FWS-A FWL-D/FWR-A FWV-D/FWZ-A MicroTech III MicroTech III MicroTech III FWEC2A (2)/FWEC3A (3) EKFCMBCB7 FWC-BT/BF FWF-BT/BF Reţea de sisteme de control al clădirii Alarmă de incendiu Securitate Sursă de alimentare cu energie Iluminat Pompă Lift (1) Modulul de comunicare este integrat în controler. (2) Conectare la FWV-D, FWL-D & FWM-D (3) Conectare la FWV-D, FWL-D, FWM-D şi la FWZ-A, FWR-A, FWS-A 149

150 Interfeţe standard pentru protocoale Interfaţă Modbus DIII-net EKMBDXA Sistem de control integrat pentru conectarea impecabilă între agregate de răcire inverter de mici dimensiuni, Sky Air sau VRV şi sistemele VRV şi BMS Comunicare prin protocol Modbus RS485 Instalare uşoară şi rapidă prin protocol DIII-net La utilizarea protocolului Daikin DIII-net este necesară numai o singură interfaţă Modbus pentru fiecare unitate Daikin Reţea pentru agregat de răcire inverter de mici dimensiuni EKMBDXA Reţea VRV DIII- NET EKMBDXA Unitate exterioară VRV HRV până la 256 de unităţi conectabile/interfaţă Reţea Sky Air EKMBDXA Reţea de sisteme de control al clădirii Alarmă de incendiu Securitate Sursă de alimentare cu energie Iluminat Pompă Lift EKMBDXA7V1 Număr maxim de unităţi interioare conectabile 64 Număr maxim de unităţi exterioare conectabile 10 Comunicare DIII-NET - Observaţie DIII-NET (F1F2) Protocol - Observaţie 2 fire; viteză de comunicare: 9600 bps sau bps Protocol - Tip RS485 (modbus) Protocol - Lungime maximă cablaj m 500 Dimensiuni Înălţime x Lăţime x Adâncime mm 124x379x87 Greutate kg 2,1 Temperatură ambiantă - funcţionare Max. C 60 Min. C 0 Instalare Instalare în interior Alimentare electrică Frecvenţă Hz 50 Tensiune V

151 151

152 Interfeţe standard pentru protocoale Interfaţă BACnet Sistem de control integrat pentru conectarea impecabilă între sistemele VRV, aplicate şi centrale de tratare a aerului şi BMS Interfaţă pentru sistemul BMS Comunicare prin protocolul BACnet (conexiune prin Ethernet) Dimensiune nelimitată a locaţiei Instalare uşoară şi rapidă BMS Reţea VRV DIII- NET BACNET/ETHERNET HRV DMS502A51 Control local Unitate exterioară VRV până la 256 de unităţi conectabile/interfaţă Telecomandă Card serial BACnet MSTP Reţea de sisteme aplicate EKACBACMSTP Panou secvenţial serial EKDSSP-S EKCM200J EKCM200J EKCM200J Reţea de centrale de tratare a aerului EKCMBACIP EKCMBACMSTP Alarmă de incendiu Securitate Sursă de alimentare cu energie Reţea de sisteme de control al clădirii Pompă Iluminat Lift 152

153 Interfaţă LonWorks Integrare a reţelei deschise a funcţiilor de monitorizare şi control pentru VRV şi sisteme aplicate în cadrul reţelelor LonWorks Interfeţe standard pentru protocoale LON BMS Interfaţă pentru conexiunea Lon la reţele LonWorks Comunicare prin protocol Lon (cablu torsadat) Dimensiune nelimitată a locaţiei Instalare rapidă şi uşoară ETHERNET (TCP/IP) adaptor LonTalk HRV DMS504B51 Control local Reţea VRV DIII- NET Unitate exterioară VRV până la 64 de unităţi conectabile/interfaţă Telecomandă Card serial LON FTT 10 Reţea de sisteme aplicate adaptor LonTalk EKACLONP Panou secvenţial serial EKDSSP-S EKCM200J EKCM200J EKCM200J adaptor LonTalk LonPoint LonPoint Reţea de sisteme de control al clădirii Securitate Sistem alarmă de incendiu 153

154 Cuprins Opţiuni şi accesorii Agregate de răcire 156 Ventiloconvectoare 162 Centrale de tratare a aerului

155 155

156 Opţiuni - Agregate de răcire Opţiuni - Agregate de răcire de mici dimensiuni Seria de agregate de răcire Hidronice integrate LWE Electric Pompă unică Conţinut ridicat de glicol Conţinut scăzut de glicol Rezistenţă electrică pentru încălzirea evaporatorului OPSP OPZH OPZL OP10 EWAQ-ADVP STD STD EWYQ-ADVP STD STD EWAQ-ACV3 STD STD EWAQ-ACW1 STD STD EWYQ-ACV3 STD STD EWYQ-ACW1 STD STD EWWP-KBW1N Opţiune Opţiune EWLP-KBW1N Opţiune Opţiune (s) OP12 şi OP03 trebuie adăugate pentru a respecta normele legii naţionale din Suedia, 1992: 16 (1) Combinaţie imposibilă de opţiuni: OPZH+OPZL Opţiuni - Agregate de răcire de dimensiuni medii şi mari (Partea 1) Descriere Cod EWAQ-E- EWAQ~BAW EWAQ-E-XS XL/XR EWAQ-F- EWYQ-F-XS EWYQ-F-XL EWYQ-F-XR EWYQ~BAW EWAQ-F-SL/ SS/XS SR/XL/XR EWAD-E- EWAD-D-SS EWAD-D-SL EWAD-D-SR EWAD-D-SX EWAD-D-XS EWAD-D-XR EWAD-D-HS Recuperare totală a căldurii 01 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Recuperare totală a căldurii (1 circuit) 02 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Recuperare parţială a căldurii 03 Opţiune Opţiune CF CF CF Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Dispozitiv de pornire direct-on-line (DOL) 04 STD STD STD STD STD Dispozitiv de pornire y-delta (y - d) 05 STD STD STD STD STD STD STD STD Soft starter 06 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Versiune pompă de căldură 07 Versiune pompă de căldură (inclusiv mod de urmărire) 07a Versiune cu soluţie antiîngheţ (până la -8 C) 08a (1) Versiune cu soluţie antiîngheţ (până la -10 C) 08b (1) Opţiune Versiune cu soluţie antiîngheţ (până la -15 C) 08c (1) Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Valoare setată dublă 10 STD STD STD STD STD STD STD STD STD STD STD STD STD Relee termice de suprasarcină compresor 11 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Relee termice ventilator 12 Monitorizare faze 13 Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD STD Dispozitiv de pornire compresor cu inverter 14 Opţiune (4)Opţiune (4)Opţiune (4)Opţiune (4)Opţiune (4)Opţiune (4)Opţiune (4) Control sub/supratensiune 15 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Contor de energie 16 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Contor de energie (inclusiv limită de curent) 16a Condensatoare pentru corecţia factorului de putere 17 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Releu auxiliar 18 Limită de curent 19 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Kit evaporator victaulic 20 STD STD STD STD STD STD STD STD STD Kit flanşă evaporator 21 Opţiune Opţiune Opţiune Opţiune Cutie de apă marină pentru evaporator, victaulic (2 treceri) 22 Cutie de apă marină pentru evaporator, victaulic (1 trecere) 22a Cutie de apă marină pentru evaporator, victaulic (3 treceri) 23 Cutie de apă marină pentru evaporator, cu flanşă (2 treceri) 24 Cutie de apă marină pentru evaporator, cu flanşă (1 trecere) 24a Cutie de apă marină pentru evaporator, cu flanşă (3 treceri) 25 Kit flanşă dublă condensator 26 Presiune proiectată parte de apă evaporator (10 bar) 27 STD STD STD STD STD STD STD Presiune proiectată parte de apă evaporator (16 bar) 28 Izolaţie evaporator 20 mm 29 STD STD STD STD STD Opţiune Opţiune STD STD Opţiune Opţiune Opţiune STD Ventilatoare axiale (înălţime de pompare 100 Pa) 30 McQuiet 31 Ventilatoare axiale (înălţime de pompare 250 Pa) 32 CF CF CF CF CF CF CF CF Izolaţie condensator 20 mm 33 Mod silenţios ventilator 34 Dispozitiv de control al vitezei ventilatorului (întrerupere fază) 35 Kit condensator victaulic 36 Kit condensator cu flanşă 37 Cutie de apă marină pentru condensator, victaulic (2 treceri) 38 Cutie de apă marină pentru condensator, victaulic (1 trecere) 38a Cutie de apă marină pentru condensator, victaulic (3 treceri) 39 Cutie de apă marină pentru condensator, cu flanşă (2 treceri) 40 Cutie de apă marină pentru condensator, cu flanşă (1 trecere) 40a Cutie de apă marină pentru condensator, cu flanşă (3 treceri) 41 Speedtrol (dispozitiv de control al vitezei ventilatorului - pornit/oprit - până la -18 C) 42 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Speedtrol (dispozitiv de control al vitezei ventilatorului - pornit/oprit - până la -10 C în modul răcire) 42a Opţiune Opţiune Protecţii baterie condensator 43 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Protecţii zonă evaporator 44 Opţiune Opţiune Opţiune Opţiune Opţiune Baterie condensator Cu-Cu 45 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Baterie condensator Cu-Cu-Sn 46 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune 156

157 EWAD-C- EWAD-CZ EWAD-TZ EWAQ-GZ EWYQ-GZ EWAD-CF EWYD-BZSS EWYD-BZSL ERAD-E- EWWQ-B- EWWD-J-SS EWWD-G- EWWD-I-SS EWWD-I-XS EWWD-H-XS EWLD-J-SS EWLD-G-SS EWLD-I-SS EWWD-FZXS Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD STD STD STD STD STD Opţiune Opţiune Opţiune Opţiune Opţiune (4) Opţiune Opţiune Opţiune Opţiune Opţiune (4) Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune NC-SO Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opţiune STD STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD Opţiune Opţiune STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opţiune Opţiune STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opţiune Opţiune Opţiune STD Opţiune CF Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opţiune Opţiune Opţiune STD Opţiune Opţiune Opţiune STD STD Opţiune Opţiune STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD Opţiune Opţiune Opţiune STD STD Opţiune Opţiune CF Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune 157

158 Opţiuni - Agregate de răcire de dimensiuni medii şi mari (Partea 2) Descriere Cod EWAQ~BAW EWAQ-E-XS EWAQ-E-XL/XR EWAQ-F-SL/ EWYQ-F-XS EWYQ~BAW EWAQ-F-SS/XS XR/XL/XR EWYQ-F-XL EWYQ-F-XR EWAD-E- EWAD-D-SS EWAD-D-SL EWAD-D-SR EWAD-D-SX EWAD-D-XS EWAD-D-XR Presiune proiectată parte de apă condensator (16 bar) 47 Presiune proiectată parte de apă condensator (10 bar) 47a Baterie cu aripioare cu înveliş de aluminiu 49 Opţiune Opţiune STD STD STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Ţevi condensator Cu-Ni Condensator 1 trecere (ΔT 4-8 C) 51 Condensator 2 treceri (ΔT 4-8 C) 52 Condensator 2 treceri (ΔT 9-15 C) 53 Condensator 4 treceri 54 Presostat diferenţial pe apă pe condensator 55 Presostat diferenţial pe apă pe evaporator 56 STD STD Încălzitor electric evaporator 57 Opţiune STD STD STD STD STD STD STD STD STD STD STD STD Sesizor de curgere evaporator 58 STD STD STD STD STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Sesizor de curgere condensator 59 Vană de expansiune electronică 60 STD STD STD STD STD STD STD STD STD STD STD STD Robinet de închidere conductă de refulare 61 Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD Robinet de închidere conductă de aspiraţie 62 Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD Manometre laterale de înaltă presiune 63 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Manometre laterale de joasă presiune 64 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Resetare senzor de temperatură exterioară şi de valoare setată 67 STD STD STD STD STD STD STD STD STD STD STD STD Contor orar 68 STD STD STD STD STD STD STD STD STD STD STD STD Contactor general de defecţiuni 69 STD STD STD STD STD STD STD STD STD STD STD STD Kit recipient de depozitare 71 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Placă antivibraţii din cauciuc 75 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Sistem izolat fonic 76 Sistem izolat fonic (integrant) 76-a Sistem izolat fonic (compresor) 76-b Montaj antivibraţii cu arc 77 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune O pompă centrifugală (înălţime de pompare scăzută) 78 Opţiune Opţiune O pompă centrifugală - SPK1 78-a Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune O pompă centrifugală - SPK2 78-b Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune O pompă centrifugală - SPK3 78-c Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune O pompă centrifugală - SPK4 78-d Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune O pompă centrifugală - SPK5 78-e Opţiune Opţiune Opţiune O pompă centrifugală - SPK6 78-f Opţiune Opţiune Opţiune O pompă centrifugală - SPK7 78-g Opţiune Opţiune Opţiune O pompă centrifugală - SPK8 78-h Opţiune Opţiune Opţiune O pompă centrifugală - SPK9 78-i Opţiune O pompă centrifugală - SPK10 78-j Opţiune O pompă centrifugală - SPK1a 78-l Opţiune Opţiune Opţiune O pompă centrifugală - SPK1b 78-m Opţiune Opţiune Opţiune O pompă centrifugală - SPK1c 78-n Opţiune Opţiune Opţiune O pompă centrifugală (înălţime de pompare ridicată) 79 Opţiune Opţiune Două pompe centrifugale (înălţime de pompare scăzută) 80 Două pompe centrifugale - DPK1 80-a Opţiune Opţiune Două pompe centrifugale - DPK2 80-b Opţiune Opţiune Două pompe centrifugale - DPK3 80-c Opţiune Opţiune Două pompe centrifugale - DPK4 80-d Opţiune Opţiune Două pompe centrifugale - DPK5 80-e Opţiune Opţiune Opţiune Două pompe centrifugale - DPK6 80-f Opţiune Opţiune Opţiune Două pompe centrifugale - DPK7 80-g Opţiune Opţiune Opţiune Două pompe centrifugale - DPK8 80-h Opţiune Opţiune Opţiune Două pompe centrifugale (înălţime de pompare ridicată) 81 Test martor 82 Rezervor extern fără carcasă (500 l) 83 (3) Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Rezervor extern fără carcasă (1000 l) 84 (3) Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Rezervor extern (500 l) cu carcasă RAL Rezervor extern (1000 l) cu carcasă RAL Rezervor extern cu carcasă (500 l) 87 (3) Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Rezervor extern cu carcasă (1000 l) 88 (3) Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Test acustic 89 Resetare valoare setată, limită cerere şi alarmă de la dispozitivul extern 90 Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD Două supape de siguranţă cu derivator 91 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune PUTERE COMPRESOR - PORNIRE BOBINĂ PARŢIALĂ 92 Kit temperatură exterioară scăzută pentru 1 circuit 93 Kit temperatură exterioară scăzută pentru 2 circuite 94 Întrerupătoare de circuit pentru compresoare 95 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Întrerupătoare de circuit pentru ventilatoare 96 Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD Uşă cu întrerupător general cu interblocare 97 STD STD STD STD STD STD STD STD STD STD STD STD Oprire de urgenţă 98 Reglare viteză ventilator (+ mod silenţios ventilator) 99 (2) Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD Opţiune Opţiune Reglare viteză ventilator (inverter) 99a (2) Opţiune Opţiune STD Rezervor de recuperare agent frigorific 100 Racorduri de apă evaporator, dreapta 101 SC SC SC SC SC SC Releu întrerupere împământare 102 Opţiune Opţiune Opţiune Opţiune Opţiune Evaporator cu 1 trecere 103 Evaporator cu 2 treceri 103a Kit flanşă dublă evaporator 104 Rezervor de lichid 105 Racorduri de apă evaporator, dreapta 106 Repornire rapidă 110 Kit temperatură ridicată 111 Kit transport 112 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Free-Cooling optimizată (reglare a ventilatoarelor cu VFD) 113-a Free-Cooling optimizată (oprire/pornire ventilatoare) 113-b Kit pentru ţările nordice 114 Opţiune Opţiune Opţiune Filtru de apă 115 STD STD STD STD STD Panouri de protecţie baterie condensator 116 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Tratament baterie Blygold 117 Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Kit inverter pentru pompă (SPK1-SPK6) 120a Kit inverter pentru pompă (SPK7-SPK10) 120b Kit inverter pentru pompă (DPK2-DPK6) 120c Kit inverter pentru pompă (DPK7-DPK10) 120d Detectare scurgeri de agent frigorific (1) Opţiunea 08 include opţiunea 29 - (2) Opţiunea 99(a) include Protecţie ventilator la suprasarcină - (3) Nu este inclusă conducta dintre rezervorul inerţial şi unitate. Alimentarea electrică a încălzitorului electric trebuie furnizată din surse externe - (4) Comandarea compresorului cu inverter va avea un impact asupra timpului de livrare: contactaţi fabrica - (5) Performanţa unităţii va fi afectată; contactaţi fabrica pentru informaţii. Comandarea opţiunii 26 este obligatorie la selectarea tuburilor de condensator CU-Ni (6) Sistem izolat fonic - incintă compresor - (7) Incintă compresor - (8) Carcasa izolată fonic va fi furnizat sub forma unui kit separat, neasamblat. Pentru o performanţă mai bună, carcasa va fi de tipul integrant (în jurul întregului agregat de răcire, nu numai în jurul compresorului). Asamblarea carcasei nu este inclusă în furnitură. (9) Este necesar un transport special (remorcă platformă deschisă, la selectarea opţiunii 01) pentru dimensiunile de modele după cum urmează: EWWDC12I-SS - EWWDC18I-SS (10) Nu sunt permise încărcarea/descărcarea cu ajutorul unui

159 EWAD-D-HS EWAD-C- EWAD-CZ EWAD-TZ EWAQ-GZ EWYQ-GZ EWAD-CF EWYD-BZSS EWYD-BZSL ERAD-E- EWWQ-B- EWWD-J-SS EWWD-G- EWWD-I-SS EWWD-I-XS EWWD-H-XS EWLD-J-SS EWLD-G-SS EWLD-I-SS EWWD-FZXS STD STD STD STD STD STD STD Opţiune Opţiune Opţiune Opţiune STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune (5)Opţiune (5)Opţiune (5)Opţiune (5)Opţiune (5) Opţiune (5) Opţiune (5) STD STD NC-SO STD STD STD STD STD NC-SO NC-SO Opţiune STD STD STD STD Opţiune STD STD STD STD STD STD STD STD STD STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD Opţiune Opţiune Opţiune Opţiune STD Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opţiune Opţiune STD STD STD STD Opţiune STD STD Opţiune Opţiune STD STD STD Opţiune STD Opţiune STD STD Opţiune Opţiune Opţiune STD STD STD Opţiune STD STD Opţiune Opţiune Opţiune STD STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune (11) Opţiune Opţiune Opţiune (9) Opţiune Opţiune Opţiune Opţiune Opţiune (11) Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune (8) Opţiune (8)Opţiune (8)Opţiune (8) Opţiune (8)Opţiune (8) Opţiune (6)Opţiune (7) Opţiune (6)Opţiune (7) Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD Opţiune Opţiune STD Opţiune Opţiune STD STD STD STD STD STD STD STD STD STD STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD Opţiune Opţiune Opţiune STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD STD Opţiune Opţiune Opţiune STD (14) STD Opţiune STD Opţiune CF CF SC SC SC Opţiune SC Opţiune SC Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune NC-SO NC-SO STD STD Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune (12) Opţiune Opţiune Opţiune (10) Opţiune Opţiune Opţiune Opţiune Opţiune (12) Opţiune Opţiune Opţiune Opţiune STD STD Opţiune Opţiune STD (13) Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune Opţiune motostivuitor dacă se alege opţiunea 01 pentru dimensiunile de modele după cum urmează: EWWDC12I-SS - EWWDC18I-SS - (11) Este necesar un transport special (remorcă platformă deschisă) pentru dimensiunile de modele după cum urmează: EWLDC10I-SS - EWLDC17I-SS sau EWWQC11B-SS - EWWQC20B-SS sau EWWQC10B-XS, EWWQC12B-XS - EWWQC21B-XS - (12) Nu sunt permise încărcarea/descărcarea cu ajutorul unui motostivuitor pentru dimensiunile de modele după cum urmează: EWLDC10I-SS - EWLDC17I-SS sau EWWQC11B-SS - EWWQC20B-SS sau EWWQC10B-XS, EWWQC12B-XS - EWWQC21B-XS - (13) STD numai pentru unitatea cu un singur circuit (14) STD numai pentru versiunile premium şi cu eficienţă ridicată CF = Contactaţi fabrica - STD = Standard - SO = Specificaţi în comandă - NC = Niciun cost suplimentar 159

160 Accesorii - Agregate de răcire Panouri EWA/YQ ACV3 EWA/YQ ACW1 EWA/YQ~BA* SEHVX+SERHQ EWAD-E- ERAD-E- Agregate de răcire cu condensator răcit cu aer EWAD~D- EWYD-BZ EWAD~C- EWAD~CZ EWAD~TZ EKDSSP EKDSSP-S*** EKDDSP EKPWPRO EKPWPROM Carduri şi comunicaţii seriale Module EKAC10C EKAC200J EKACBAC EKACLON EKACLONP EKACRS232 EKACWEB EKACBACMSTP EKACBACCERT EKCM200J EKCMLON EKCMBACMSTP EKCMBACIP Alte sisteme şi accesorii RTD-W EKCC-W EKCON EKCONUSB EKMODEM EKGSMOD EKRP1HB EKRUPCJ EKRUPCS EKPV2J EKPWPROEXT EKGWWEB EKGWMODEM EKRUMCA EHMC* EKRP1AHT DTA104A62 EKRUAHTB Instrumente de măsură BHGP26A1 Soft starter EKSS * Pentru a instala EKRUMCA => EKAC10C trebuie instalat la unitate. * EKAC10C permite conectarea directă la un sistem MODBUS BMS EWAD-CF 160

161 Agregate de răcire răcit cu apă şi condensator la distanţă EWAQ-E-/F- EWYQ-F- EWAQ-GZ EWYQ-GZ EWW(L)P-KBW1N EWW(L)D~G- EWW(L)D~I- EWWD~H- EWWQ~B- EWW(L)D~J- DWSC & DWDC EWWD-FZXS ( ) 161

162 Accesorii - Ventiloconvectoare Reţele şi sisteme de control FWM~D/FWL~D/FWV~D FWS~A/FWR~A/FWZ~A Telecomandă cu fir (standard) FWEC1A - Kit senzor de temperatură FWTSKA FWTSKA Kit senzor umiditate relativă FWHSKA FWHSKA Termostat de oprire a ventilatorului YFSTA6 - Interfaţă master slave EPIMSB6 - Interfaţă alimentare - - Adaptor PCB opţional pentru conectare prin MOD-bus - - FWM~D/FWL~D/FWV~D FWS~A/FWR~A/FWZ~A Robinete Kit robinet de pornire/oprire cu 3 căi, 230 V (2-ţevi) E2MV03A6 E2MV06A6 E2MV10A6 E2MV03A6 E2MV10A6 Kit robinet de pornire/oprire cu 3 căi, 230 V (4-ţevi) E1MV03A6 E4MV06A6 E4MV10A6 E4MV03A6 E4MV10A6 Kit robinet de pornire/oprire cu 2 căi, 230 V (schimbător de căldură pentru răcire) Kit robinet de pornire/oprire cu 2 căi, 230 V (schimbător de căldură suplimentar) E2MV2B07A6 E2MV2B10A6 E2MV2B07A6 E2MV2B10A6 E2MV2B07A6 E2MV2B07A6 Kit simplificat robinet de pornire/oprire cu 3 căi, 230 V (2-ţevi) E2MVD03A6 E2MVD06A6 E2MVD10A6 E2MVD03A6 E2MVD06A6 E2MVD10A6 Kit simplificat robinet de pornire/oprire cu 3 căi, 230 V (4-ţevi) E4MVD03A6 E4MVD06A6 E4MVD10A6 E4MVD03A6 E4MVD06A6 E4MVD10A6 Kit robinet de pornire/oprire cu 3 căi, 24V (2-ţevi) E2M2V03A6 E2M2V06A6 E2M2V10A6 E2M2V03A6 E2M2V06A6 E2M2V10A6 Kit robinet de pornire/oprire cu 3 căi, 24V (4-ţevi) E4M2V03A6 E4M2V06A6 E4M2V10A6 E4M2V03A6 E4M2V06A6 E4M2V10A6 Kit robinet proporţional de pornire/oprire cu 3 căi (2-ţevi) E2MPV03A6 E2MPV06A6 E2MPV10A6 - Kit robinet proporţional de pornire/oprire cu 3 căi (4-ţevi) E4MPV03A6 E4MPV06A6 E4MPV10A6 - Kit robinet de pornire/oprire cu 2 căi, 24 V (schimbător de căldură pentru răcire) E2M2V207A6 E2M2V210A6 E2M2V207A6 E2M2V210A6 Kit robinet de pornire/oprire cu 2 căi, 24 V (schimbător de căldură suplimentar) E2M2V207A6 E2M2V207A6 Kit robinet proporţional cu 2 căi (schimbător de căldură pentru răcire) E2MPV207A6 E2MPV210A6 - Kit robinet proporţional cu 2 căi (schimbător de căldură suplimentar) E2MPV207A6 - Kit robinet de pornire/oprire cu 3 căi, 230 V (schimbător de căldură suplimentar) - - Kit robinet de pornire/oprire cu 2 căi, 230 V (2-ţevi) - - Kit robinet de pornire/oprire cu 2 căi, 230 V (4-ţevi) - - FWF~C FWG~AT FWG~AF Panouri + robineţi Toate dimensiunile Toate dimensiunile Toate dimensiunile Panou decorativ 600 x 600 (2-ţevi) DCP600TC - - Panou decorativ + telecomandă fără fir - DCP900BTA DCP900BFA Robinet de pornire/oprire cu 3 căi MCKCW2T3VN MCKEW2T3VN MCKEWH4T3VN 162

163 Accesorii - Ventiloconvectoare FWD~A FWB~B FWP~A FWE ~C FWT~CT FWF~CT FWG~A FWEC1A FWEC1A - FWEC1A - - BRD51A61 FWTSKA FWTSKA FWTSKA FWTSKA FWHSKA FWHSKA FWHSKA FWHSKA YFSTA6 YFSTA EPIMSB6 EPIMSB6 - EPIMSB EPIB FWD~A FWB~B FWP~A FWE~C FWC~B FWF~B Toate dimensiunile Toate dimensiunile Toate dimensiunile ED2MV04A6 ED2MV10A6 ED2MV12A6 ED2MV18A6 - - EK2MV3B10C5 EKMV3C09B EKMV3C09B ED2MV04A6 ED2MV10A6 2 x ED2MV12A6 2 x ED2MV18A6 - - EK4MV3B10C5 2 x EKMV3C09B 2 x EKMV3C09B - E2MV207A6 E2MV210A6 E2MV207A E2MV207A6 E2MV210A6 E2MV207A E2MV307A6 E2MV310A6 E2MV307A EK2MV2B10C5 EKMV2C09B EKMV2C09B EK4MV2B10C5 2 x EKMV2C09B 2 x EKMV2C09B 163

164 Accesorii - Ventiloconvectoare şi centrale de tratare a aerului FWM~D/FWL~D/FWV~D FWS~A/FWR~A/FWZ~A Alte accesorii Încălzitor electric (standard) EEH01A6 EEH02A6 EEH03A6 EEH06A6 EEH10A6 EEH02A6 EEH03A6 Încălzitor electric (mare) - - Aripioare de admisie EFA02A6 EFA03A6 EFA06A6 EFA10A6 EFA02A6 EFA03A6 Schimbător de căldură suplimentar ESRH02A6 ESRH03A6 ESRH06A6 ESRH10A6 ESRH02A6 ESRH03A6 Grilă de aspiraţie şi refulare a aerului EAIDF02A6 EAIDF03A6 EAIDF06A6 EAIDF10A6 EAIDF02A6 EAIDF03A6 Panou posterior ERPV02A6 ERPV03A6 ERPV06A6 ERPV10A6 ERPV02A6 ERPV03A6 Picior de sprijin ESFV06A6 ESFV10A6 ESFV06A6 Picior de sprijin şi grilă ESFVG02A6 ESFVG03A6 ESFVG06A6 ESFVG10A6 ESFVG02A6 ESFVG03A6 Cameră de distribuire a aerului cu EPCC02A6 EPCC03A6 EPCC06A6 EPCC10A6 EPCC02A6 EPCC03A6 racorduri circulare (numai pentru FWM-D) (numai pentru FWM-D) (numai pentru FWM-D) (numai pentru FWM-D) (numai pentru FWS-A) (numai pentru FWS-A) Tăviţă de condens verticală suplimentară EDPVB6 EDPVB6 Tăviţă de condens orizontală suplimentară EDPHB6 EDPHB6 Opţiuni mecanice FWC~BT/BF FWF~BT/BF Panou decorativ - Standard (jet circular) BYCQ140CW1 - Panou decorativ - Alb (jet circular) BYCQ140CW1W - Panou decorativ (jet de aer în 4 direcţii) - BYFQ60B3 Element de etanşare pentru refularea aerului KDBHQ55C140 KDBH44BA60 Filtru cu durată lungă de viaţă KAFP551K160 KAFQ441BA60 Adaptor aer proaspăt (aer proaspăt 20%) (instalare directă) KDDQ55C140 - Adaptor aer proaspăt (instalare directă) - KDDQ44XA60 Distanţier de panou KDBQ44B60 - Opţiuni de control FWF~BT/BF FWC~BT/BF Telecomandă cu infraroşu (pompă de căldură) BRC7E530 BRC7E532F Telecomandă cu infraroşu (numai răcire) BRC7E531 BRC7E533F Senzor de comandă la distanţă KRCS01-1 KRCS01-4 Pornire/oprire de la distanţă EKROROA - Opţiuni de control Telecomandă cu fir Telecomandă centrală Intelligent touch controller Controler unificat pornit/oprit Cutie electrică cu bornă de împământare (2 blocuri) Cutie electrică cu bornă de împământare (3 blocuri) Cutie electrică Programator de timp Adaptor cu cablu pentru anexe electrice Adaptor cu cablu pentru anexe electrice Filtru de zgomot (numai pentru utilizare cu interfaţă electromagnetică) Cutie de instalare pentru adaptorul PCB Cutie de instalare pentru adaptorul PCB Adaptor PCB opţional pentru conectare prin MOD-bus Robinet cu 2 căi - Pornire/oprire Robinet cu 3 căi - Pornire/oprire PCB control vană FWF~BT/BF - FWC~BT/BF BRC315D7 DCS302CA51 DCS601C51C DCS301BA51 KJB212A KJB311A KJB411A DST301BA51 KRP4AA53 KRP2A52 KEK26-1A KRP1BA101 KRP1H98 EKFCMBCB7 EKMV2C09B7 EKMV3C09B7 EKRP1C11 164

165 Accesorii - Ventiloconvectoare şi centrale de tratare a aerului FWS~A/FWR~A/FWZ~A FWD~A FWB~B FWP~A EEH06A6 EEH10A6 EDEH04A6 EDEHS06A6 EDEHS10A6 EDEHS12A6 EDEHS18A6 Montat în fabrică Montat în fabrică - EDEH04A6 EDEHB06A6 EDEHB10A6 EDEHB12A6 EDEHB18A6 - - EFA06A6 EFA10A6 EDMFA04A6 EDMFA06A6 EDMFA10A6 EDMFA12A6 EDMFA18A6 - - ESRH06A6 ESRH10A6 - EAH04A6 EAH07A6 EAH10A6 EAH04A6 EAH07A6 EAIDF06A6 EAIDF10A ERPV06A6 ERPV10A ESFV10A ESFVG06A6 ESFVG10A EPCC06A6 EPCC10A6 (numai pentru FWS-A) (numai pentru FWS-A) EDPVB6 EDDPV10A617 EDDPV18A EDPHB6 EDDPH10A621 EDDPH18A D-AHU Professional Tip de construcţie SP 65 SP 45 FP 50 FP 25 Profil Aluminiu standard standard standard standard Aluminiu anodizat opţiune opţiune opţiune opţiune Aluminiu cu rupere termică opţiune opţiune opţiune opţiune Aluminiu anodizat cu rupere termică opţiune opţiune opţiune opţiune Colţar Nailon ranforsat cu fibră de sticlă standard standard standard standard Izolaţie panou Material tablă exterioară Material tablă interioară Cadru de bază Densitate spumă poliuretan 45 kg/m 3, conductivitate termică 0,020 W/m*K, clasa 1 de reacţie la foc standard standard standard standard Densitate vată minerală 90 kg/m 3, conductivitate termică 0,037 W/m*K (la 20 C), clasa 0 de reacţie la foc opţiune opţiune opţiune opţiune Oţel galvanizat acoperit cu plastisol gri standard standard standard standard Oţel galvanizat pretratat opţiune opţiune opţiune opţiune Oţel galvanizat opţiune opţiune opţiune opţiune Aluminiu opţiune opţiune opţiune opţiune Oţel inoxidabil AISI 304 opţiune opţiune opţiune opţiune Oţel galvanizat standard standard standard standard Oţel galvanizat pretratat opţiune opţiune opţiune opţiune Oţel galvanizat acoperit cu plastisol gri opţiune opţiune opţiune opţiune Aluminiu opţiune opţiune opţiune opţiune Oţel inoxidabil AISI 304 opţiune opţiune opţiune opţiune Aluminiu standard (de la dimensiunea standard (de la dimensiunea standard (de la dimensiunea standard (de la dimensiunea 1 la dimensiunea 17) 1 la dimensiunea 17) 1 la dimensiunea 17) 1 la dimensiunea 17) Oţel galvanizat standard (de la dimensiunea standard (de la dimensiunea standard (de la dimensiunea standard (de la dimensiunea 18 la dimensiunea 27) 18 la dimensiunea 27) 18 la dimensiunea 27) 18 la dimensiunea 27) Mâner Nailon ranforsat cu fibră de sticlă standard standard standard standard Tip de compresie standard standard standard standard Tip Tip de funcţie cu balama (posibilitate de demontare a uşii) opţiune opţiune opţiune opţiune D-AHU Easy Tip de construcţie DS 50 DS 25 Profil Aluminiu Standard Standard Colţar Nailon ranforsat cu fibră de sticlă Standard Standard Izolaţie panou Conductivitate termică spumă din poliuretan 0,024 W/m*K Standard (densitate 45 kg/m 3 ) standard (densitate 47 kg/m 3 ) Material tablă exterioară Oţel galvanizat pretratat (RAL 9002) Standard Standard Material tablă interioară Oţel galvanizat Standard Standard Cadru de bază Aluminiu Standard Standard Mâner Nailon ranforsat cu fibră de sticlă Standard Standard Tip Tip de compresie Standard Standard 165

166 Alimentare electrică T1 = 3~, 220 V, 50 Hz V1 = 1~, V, 50 Hz VE = 1~, V/220 V, 50 Hz/60 Hz* V3 = 1~, 230 V, 50 Hz VM = 1~, 220~240 V/220~230 V, 50 Hz/60 Hz W1 = 3N~, 400 V, 50 Hz Y1 = 3~, 400 V, 50 Hz * Pentru alimentarea electric VE numai datele 1~, V, 50 Hz sunt incluse în acest catalog. Normele privind gazele fluorurate Tabel de conversie pentru conductele de agent frigorific inch mm 1 /4 6,4 mm 3 /8 9,5 mm 1 /2 12,7 mm 5 /8 15,9 mm 3 /4 19,1 mm 7 /8 22,2 mm 1 1 /8 28,5 mm 1 3 /8 34,9 mm 1 5 /8 41,3 mm 1 3 /4 44,5 mm 2 50,8 mm 2 1 /8 54 mm 2 5 /8 66,7 mm Pentru echipamentele încărcate complet/parţial: conţine gaze fluorurate cu efect de seră. Cantitatea reală de agent frigorific depinde de construcţia unităţii finale, detaliile sunt disponibile pe etichetele unităţii. Pentru echipamentele care nu sunt preîncărcate (agregate de răcire: agregat de răcire split (SEHVX/SERHQ), unităţi de condensate şi agregate de răcire cu condensator la distanţă): Funcţionarea depinde de gazele fluorurate cu efect de seră. Condiţii de măsurare Agregat de răcire cu condensator răcit Numai răcire Evaporator: 12 C~7 C Ambiant: 35 CDB cu aer Evaporator: 12 C~7 C Ambiant: 35 C Pompă de căldură Condensator: 40 C~45 C Ambiant: 7 CDB/6 CWB Agregat de răcire răcit cu apă Evaporator: 12 C~7 C Numai răcire Condensator: 30 C~35 C Evaporator: 12 C~7 C Numai încălzire Condensator: 40 C~45 C Agregat de răcire cu condensator la distanţă Evaporator: 12 C~7 C Temperatură de condensare: 45 C/temperatură lichid: 40 C Ventiloconvectoare Temperatura camerei: 27 CDB/19 CWB Răcire Temperatură apă de intrare/ieşire: 7 C~12 C Temperatura camerei: 20 C Încălzire 2 ţevi: Temperatură apă de intrare: 50 C (debit de apă similar cu modul răcire) 4 ţevi: Temperatură apă de intrare/ieşire: 70 C~60 C Toate datele privind performanţa din acest catalog respectă standardul Eurovent EN Rata eficienţei energetice (EER) Descrie eficienţa unui aparat cu pompă de căldură în modul răcire. Capacitate nominală se împarte la puterea absorbită nominală totală. Rata europeană a eficienţei energetice sezoniere (ESEER) O unitate de măsură a eficienţei pompelor de căldură care descrie performanţa unităţii într-un sezon normal, când temperatura sursă variază. Coeficientul de performanţă (COP) Raportul dintre capacitatea de încălzire şi puterea absorbită ale unei unităţi. Coeficientul de performanţă sezonieră (SCOP) SCOP descrie performanţa eficienţei anuale medii a unei pompe de căldură. Prin urmare, SCOP este o expresie a eficienţei unei pompe de căldură specifice în funcţie de un profil de solicitare de încălzire. Nivelul presiunii sonore se măsoară cu ajutorul unui microfon la o anumită distanţă de la unitate. Este o valoare relativă, care depinde de distanţă şi de mediul acustic (pentru condiţiile de măsurare: consultaţi manualele cu date tehnice). Nivelul de putere sonoră este o valoare absolută, care indică puterea pe care o generează o sursă de sunet. Pentru mai multe detalii, consultaţi manualele cu date tehnice. 166

167 Note 167

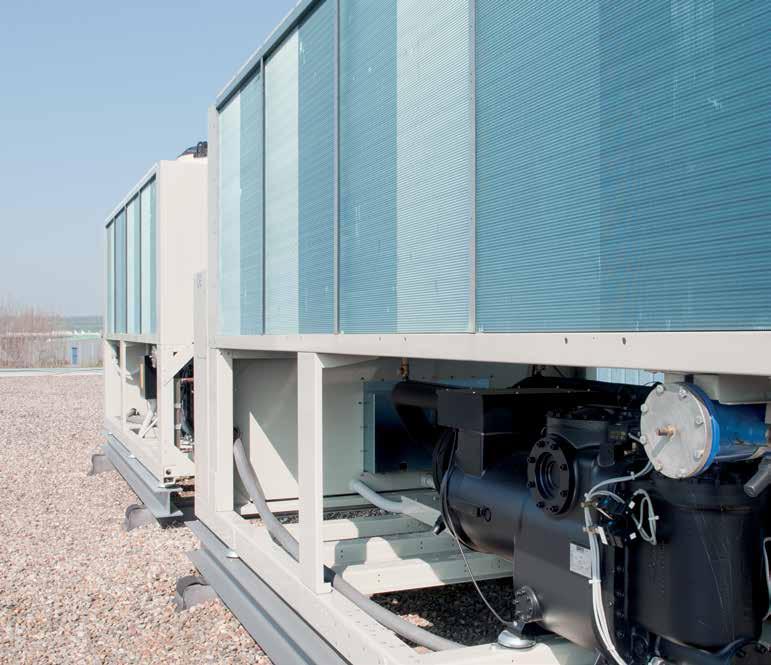

168 EWAD-TZ Noua tehnologie a compresoarelor cu inverter Agregatul de răcire cu inverter este dotat cu un compresor cu şurub cu inverter încorporat şi raport variabil al volumului. Aceste tehnologii noi duc la o eficienţă sezonieră ridicată şi la o amortizare rapidă, la care se adaugă o listă extinsă de opţiuni şi un design compact. Daikin Airconditioning Central Europe - Romania SRL Corp B, etaj 8., RO Bucuresti, Romania Tel.: 0040/21/ Fax: 0040/21/ office@daikin.ro Produsele Daikin sunt distribuite prin: Daikin Europe N.V. este parte a Programului de Certificare Eurovent pentru echipamente de răcire a lichidelor (LCP), centrale de tratare a aerului (AHU), aparate de ventilaţie (FC) şi sisteme cu debit variabil al agentului frigorific (VRF). Verificați valabilitatea continuă a certificatelor online accesând: sau: Prezenta publicaţie este doar informativă şi nu reprezintă o ofertă cu caracter de obligativitate din partea Daikin Europe N.V. / Daikin Central Europe Handels GmbH. Daikin Europe N.V. / Daikin Central Europe Handels GmbH a alcătuit conţinutul acestei publicaţii cât mai adecvat posibil. Nu se oferă niciun fel de garanţie, explicită sau implicită, cu privire la completitudinea, acurateţea, gradul de încredere sau adecvarea pentru un anume scop a conţinutului broşurii sau a produselor şi serviciilor prezentate aici. Specificaţiile pot fi modificate fără o notificare prealabilă. Daikin Europe N.V. / Daikin Central Europe Handels GmbH respinge explicit orice răspundere legală pentru orice pierderi directe sau indirecte, în cel mai larg sens, ca rezultat al utilizării sau în legătură cu utilizarea şi/sau interpretarea acestei publicaţii. Întregul conţinut cade sub incidenţa drepturilor de autor ale Daikin Europe N.V. Catalog de produse - Agregate de răcire şi echipamente de tratare a aerului DACE - ECPRO / Ne rezervăm dreptul de a corecta erori de imprimare şi modificări de modele. 168
