1 Dow Soluţii Pentru Construcţii Soluţii pentru termoizolaţii şi performanţă energetică Adezivi şi izolanţi 100% HCFC-free

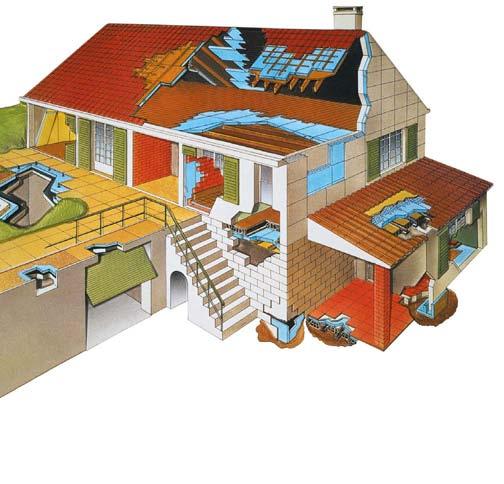

2 Cuprins Termoizolaţii cu STYROFOAM pagina 01. STYROFOAM - spuma albastră de la DOW ROOFMATE, FLOORMATE - izolaţia acoperișurilor plane inversate ROOFMATE, FLOORMATE - izolarea acoperișurilor plane inversate circulabile ROOFMATE - izolaţie pentru terase-grădină și acoperișuri renovate FLOORMATE, ROOFMATE - izolaţie pentru pardoseală sigură și eficientă ROOFMATE - izolaţie și protecţie a pereţilor de subsol SHAPEMATE - izolarea punţilor termice, a pereţilor de faţadă SHAPEMATE - izolarea pereţilor interiori STYROFOAM - izolaţie a acoperișurilor înclinate STYROFOAM - izolaţie pentru clădiri agrozootehnice Date tehnice Informaţii generale privind instalarea STYROFOAM - proiecte de referinţă Adezivi şi izolanţi pagina 14. GREAT STUFF PRO INSTA-STIK

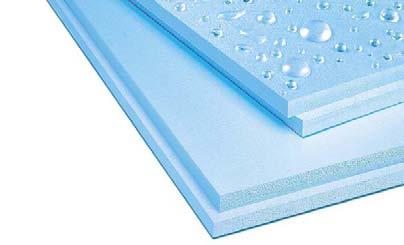

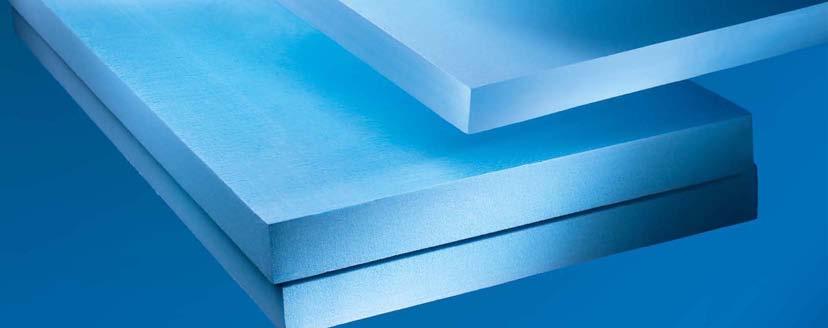

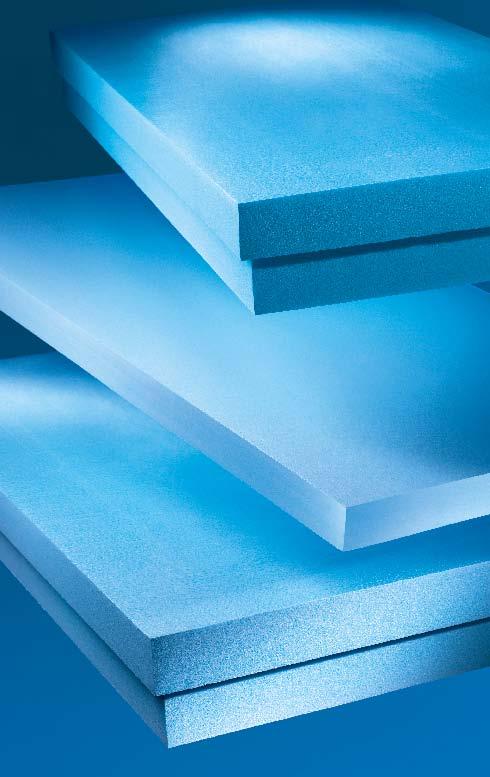

3 01 STYROFOAM spuma albastră de la DOW STYROFOAM, spuma albastră de polistiren extrudat (XPS) este un material izolant special de înaltă performanţă, dezvoltat de DOW din Datorită tehnologiei de producţie prin extrudere, panourile au o structură uniformă din celule închise (fotografia prezintă celulele cu o mărire de 25 ori). Această structură de celule închise oferă un număr de caracteristici tehnice speciale şi avantaje ale izolaţiei: valoare scăzută a conductivităţii termice, pe termen lung; rezistenţă mecanică excelentă, lipsa capilarităţii, rezistenţă ridicată la umezeală, rezistenţă la cicluri îngheţ-dezgheţ, durabilitate ridicată, rezistenţă înaltă la difuzia vaporilor, greutate redusă şi uşurinţă în manipulare, uşor de tăiat cu unelte simple, rezistent la deteriorare sub acţiunea rădăcinilor, curat, inodor şi ne-iritant pentru piele. Aceste proprietăţi permit instalarea produselor STYROFOAM, fără protecţie împotriva umidităţii în sisteme speciale de izolaţie, cum ar fi acoperişuri plane inversate, izolarea pereţilor exteriori ai subsolurilor, izolarea pardoselilor de beton, izolarea globală împotriva frigului a clădirilor şi a obiectivelor de inginerie civile. Avantajele utilizării izolaţiei STYROFOAM sunt evidente pentru proiectanţi, antreprenori şi proprietari de clădiri: Valoare înaltă a performanţei izolaţiei termice pe toată durata de viaţă a construcţiei. Soluţie pe termen lung, sigură şi fiabilă şi atunci când izolaţia este plasată pe latura externă a clădirii în condiţii climatice severe, expusă direct umezelii şi efectelor de îngheţ-dezgheţ. Dow a dezvoltat o serie de produse de izolaţie, finite, proiectate special pentru a corespunde diverselor cerinţe în aplicaţii variate: ROOFMATE SL-A pentru izolarea acoperişurilor, pardoselilor şi structurilor situate la subsol, FLOORMATE 500-A pentru izolarea pardoselilor la construcţii civile şi industriale, şi a fundaţiilor de beton, STYROFOAM SM-TG-A pentru izolarea acoperişurilor înclinate si a clădirilor agrozootehnice. SHAPEMATE GREC-A cu suprafaţă rugoasă pentru izolarea pereţilor, a soclurilor şi pentru prevenirea punţilor termice. În conformitate cu regulamentul CE 2037/2000 cu privire la substanţele care afectează stratul de ozon, Dow înlocuieşte la sfârşitul anului 2001, procesul tehnologic la toate unităţile sale europene de fabricare a STYROFOAM cu o tehnologie ce nu utilizează HCFC. Dow oferă o arie largă de soluţii de izolare cu gamă de produse STYROFOAM-A, agentul de suflare utilizat fiind CO 2. Subiectul acestei broşuri este de a oferi o informare succintă cu privire la aplicaţiile cele mai răspândite ale STYROFOAM. Informaţii suplimentare asupra utilizării specifice sunt disponibile la cerere la reprezentanţa Dow şi distribuitori. Marcă înregistrată a societăţii The Dow Chemical Company ( DOW ) şi a oricărei societăţi afiliate Dow Soluţii Pentru Construcţii 3

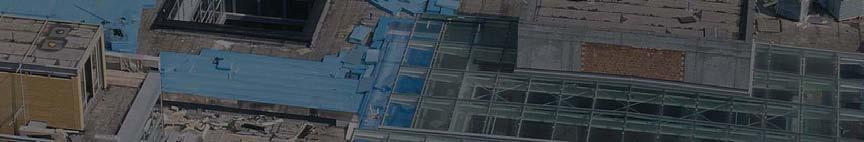

4 02 ROOFMATE, FLOORMATE izolaţia acoperișurilor plane inversate Acoperişurile, în special acoperişurile plane, sunt unele din părţile cele mai expuse ale unei clădiri. De aceea compoziţia structurală corespunzătoare este un factor determinant pentru durata de viaţă a acoperişului. La acoperişurile plane cu structura convenţională (clasică), izolaţia termică este amplasată deasupra planşeului dar sub membrana hidroizolatoare. Membrana este izolată termic de restul construcţiei acoperişului, fiind astfel expusă la fluctuaţii mari de temperatură cu risc crescut de deteriorare prematură. Când se aplică conceptul de acoperiş inversat, riscul de deteriorare este micşorat. Panourile de izolaţie termică amplasate deasupra membranei hidroizolante asigură protecţie împotriva unui număr de factori care conduc la deteriorare: temperaturi extreme: la acoperişurile inversate temperatura membranei se menţine într-un interval îngust (vezi desenul de mai jos), impactul climatic şi al radiaţiei UV, impactul mecanic în timpul perioadei de construcţie, utilizare şi întreţinere, deformarea membranei: membrana hidroizolantă de pe latura caldă a izolaţiei termice acţionează şi ca o barieră de vapori. Structura celulară închisă a panourilor de ROOFMATE SL-A este baza proprietăţilor fizice şi termice excelente. Panourile ROOFMATE SL-A îndeplinesc toate cerinţele ca materiale de izolaţie pentru acoperişuri inversate: lipsa capilărităţii, absorbţie de apă neglijabilă, rezistenţă la cicluri de îngheţ-dezgheţ, rezistenţă mecanică mare. Sistemul de izolaţie tip acoperiş - inversat, s-a dovedit a fi de succes de peste 35 ani în Europa. Durata de viaţă a sistemului ca şi comportarea sa pe termen lung, au fost examinate de mai multe ori de institute de cercetare independente şi de experţi în construcţii. Constatările lor pot fi rezumate astfel: În comparaţie cu acoperişurile convenţionale, durata de viaţă a membranei este mai mare, riscul deteriorării este redus, - datorită protecţiei efective şi permanente a membranei. Reducerea performanţei termice este exclusă dacă instalarea sistemului este corectă. Durata de viaţă prognozată pentru un acoperiş inversat corect proiectat şi instalat cu panouri ROOFMATE SL-A este de ani, durata de viaţă intrinsecă a panourilor ROOFMATE SL-A este de peste 50 de ani. Grafic - variaţia temperaturii la suprafaţa membranei hidroizolante a = terasă izolată în sistem clasic b = terasă izolată în sistem clasic, necirculabilă, cu petriş c = terasă inversată 4

5 Sistemul de izolaţie inversată este aplicabil la toate tipurile de acoperişuri plane. Construcţia standard este acoperiş necirculabil cu balast de pietriş la partea superioară. Sistemul de acoperiş inversat permite de asemenea utilizarea zonelor de acoperiş ca terasă, terasă-grădină, platou de parcare. Deoarece izolaţia termică este amplasată peste membrana hidroizolantă, o soluţie de economisire a energiei şi eficienţa cu privire la cost pentru renovarea acoperişurilor plane este posibilă prin instalarea unui acoperiş inversat suplimentar peste construcţia acoperişului existent (Conceptul Plus). Conceptul de acoperiş inversat asigură următoarele avantaje: protecţia membranei hidroizolante, membrana de protecţie este instalată pe planşeul acoperişului (planşeul de beton), construcţie simplă fără barieră de vapori suplimentară, instalarea straturilor deasupra membranei este independentă de starea vremii, instalare uşoară şi rapidă. Panourile ROOFMATE SL-A trebuie instalate într-un singur strat. Grosimea stratului de balast trebuie determinată pentru a preveni ridicarea de către vânt a plăcilor termoizolante. Pentru acoperişuri necirculabile este recomandat un strat de pietriş spălat de min. 50 mm grosime (diam.16/32 mm.) Un strat de difuzie, geotextil ne-absorbant, instalat cu o suprapunere de 200 mm, între panourile de ROOFMATE SL-A şi stratul de pietriş, îmbunătăţeşte stabilitatea împotriva flotaţiei, protejează suprafaţa panourilor izolante şi împiedică pătrunderea pietrişului în rosturile dintre panouri. În acest scop, este recomandată utilizarea unui strat de polipropilenă neţesută de g/m 2. Zonele perimetrale ale stratului de balast trebuie protejate împotriva efectelor crescute ale vântului cu balast suplimentar, cu dale de pavare sau cu opritoare de balast. Construcţia standard a acoperişurilor inversate conţine următoarele elemente: membrana hidroizolantă instalată pe planşeul de beton cu pantă, panouri izolante ROOFMATE SL-A cu margine profilată (un singur strat!), strat de separare ce permite difuzia, balast de pietriş. Pentru a obţine performanţa optimă a unui acoperiş inversat trebuie urmate câteva reguli de bază: Planşeul acoperişului trebuie să fie, preferabil, un planşeu de beton armat (min.-200 kg/m 2 ), având o pantă de min. 1,5%. În cazul unor structuri de acoperiş cu greutate redusă (de ex. acoperişuri din metal), rezistenţa termică a straturilor de sub membrana hidroizolantă trebuie să fie min. R=0,15 m 2 K/W. Stratul constituit deasupra plăcilor tip ROOFMATE SL-A trebuie să permită difuzia. Apa staţionară şi lespezile de pavare aşezate direct pe izolaţie, determină un risc de producere a condensului. La construcţia acoperişurilor tip-grădină, terase, platforme de parcare, este recomandat un strat de difuzie (de ex. pietriş de 3-5 cm, pietriş sfărâmat) între izolaţia termică şi sol, pavele sau dale din beton. Soluţii STYROFOAM pentru izolarea acoperişurilor inversate: Acoperişuri necirculabile cu balast de pietriş, terase, terase tip-grădină: ROOFMATE SL-A Acoperişuri necirculabile cu balast cu greutate redusă (25 kg/m 2 ): ROOFMATE SL-A Acoperişuri expuse la sarcini mari, terase - parcări: FLOORMATE 500-A ROOFMATE SL-A ➁ Dale ➂ Pietriş ➃ Strat de difuzie ➄ ROOFMATE SL-A ➅ Membrană hidroizolantă bituminoasă ➆ Placă de beton ➂ ➃ ➁ ➄ ➅ ➆ Dow Soluţii Pentru Construcţii 5

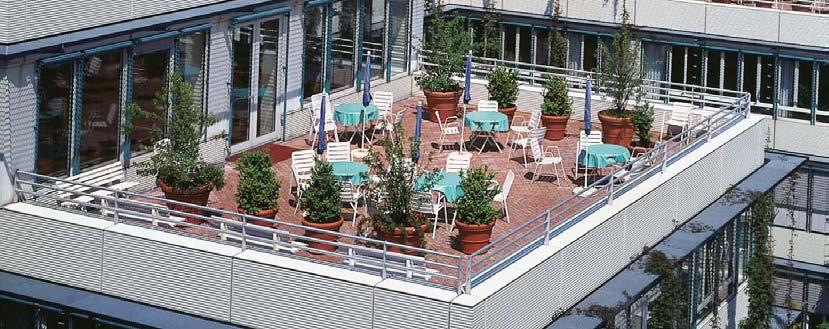

6 03 ROOFMATE, FLOORMATE izolarea acoperișurilor plane inversate circulabile Acoperișuri terasă Terasa este cea mai obişnuită funcţionalitate a acoperişurilor circulabile. Dale de beton pot fi pozate pe un strat de agregate sfărâmate (4/8 mm, grosime 3-5 mm) peste plăcile termoizolante de ROOFMATE SL-A. Între agregate şi izolaţie, un strat geotextil de difuzie, rezistent la descompunere (de ex. val din polipropilenă) acţionează ca un strat de separare şi protecţie. Alternativ, o soluţie de difuzie este să se aşeze dale din beton pe distanţiere, amplasate pe izolaţie prin geotextil. Pentru a obţine un paviment aderent, pot fi utilizate plăci ceramice rezistente la ger fixate pe şapa din beton armat peste un strat cu grosime min. 3 cm din agregate sfărâmate de 4/8 mm, cu un strat geotextil de separare pentru difuzie. Construirea terasei cu dale pe pat din pietriș Construirea terasei cu dale pe distanţiere ➆ ➄ ➃ ➂ ➁ ➅ ➈ ➃ ➂ ➁ Construirea terasei cu plăci aderente ➇ ➆ ➃ ➄ ➃ ➂ ➁ Placă de beton ➁ Membrană hidroizolantă bituminoasă ➂ ROOFMATE SL-A ➃ Strat geotextil de separaţie - difuzie ➄ Pietriş ➅ Dale de beton ➆ Strat de beton ➇ Plăci ceramice ➈ Distanţieri 6

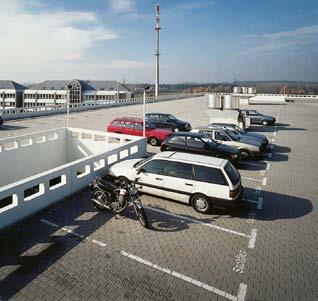

7 Acoperișuri plane utilizate ca parcări autovehicule Blocuri din beton interblocante de pavare pot fi instalate pe un pat din nisip / pietriş peste o folie de separare şi panouri termoizolante de FLOORMATE 500-A. Pană la o greutate de 3,5 tone a autovehiculelor, nu este necesară o placă deasupra izolaţiei pentru distribuirea sarcinii. La trafic scăzut sau sarcini limitate panourile din FLOORMATE 500-A pot fi de asemenea suficiente. Pentru trafic intensiv şi vehicule de mare tonaj trebuie instalată o placă din beton armat, pentru distribuţia sarcinii, pe un pat din pietriş sfărâmat de min. 3 cm 4/8 mm, deasupra foliei de separare şi a izolaţiei din FLOORMATE 500-A. Grosimea şi armarea dalelor din beton trebuie calculate de un specialist. ➁ ➂ ➃ ➄ ➅ ➆ 1 nisip diam 0-2 mm ➁ dale de beton 100 mm ➂ strat de pietriş cu diam 2-8 mm, grosime 50 mm ➃ strat geotextil de separaţie-difuzie (polipropilenă) g/m 2 ➄ FLOORMATE 500-A funcţie de rezistenţa la compresiune impusă ➅ Membrană hidroizolantă bituminoasă ➆ Strat de beton strat de beton ➁ ➂ ➃ ➄ ➅ ➆ ➁ strat de separaţie ➂ pietriş 4-8 mm, strat de mm grosime ➃ strat geotextil de separaţie-difuzie (polipropilenă) g/m 2 ➄ FLOORMATE 500-A funcţie de rezistenţa la compresiune impusă ➅ Membrană hidroizolantă bituminoasă ➆ Strat de beton Dow Soluţii Pentru Construcţii 7

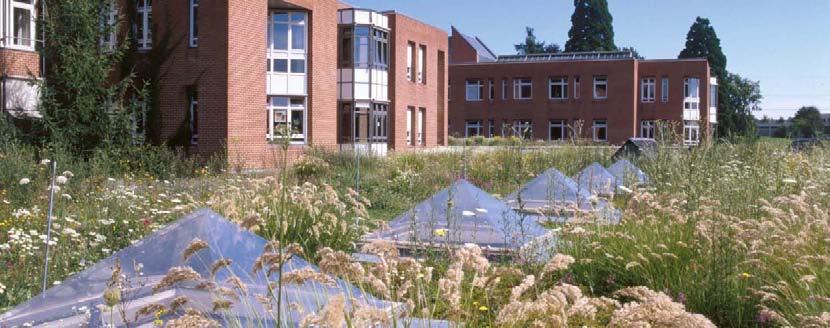

8 04 ROOFMATE izolaţie pentru terase-grădină și acoperișuri renovate Terase - grădină Terase grădină, atât extensive cât şi intensive, pot fi construite în sistem acoperiş inversat, acolo unde panourile izolante asigură o protecţie crescută pentru membrana hidroizolantă. Scurgerile de pe acoperiş trebuie astfel proiectate încât să fie evitată imersarea pe termen lung a panourilor izolante ROOFMATE SL-A, ca şi acumularea semnificativă a apei în stratul de drenare. Acoperiș verde extensiv cu drenare vegetaţie extensivă - gazon sol mm grosime strat de separaţie strat de drenaj Terasa - verde extensivă cu un singur strat vegetaţie extensivă - gazon sol mm grosime strat de separaţie Terasa verde intensivă vegetaţie strat vegetal de drenaj 200 mm strat de separaţie strat de drenaj membrană (polipropilenă) g/m 2 ROOFMATE SL-A Membrană hidroizolantă bituminoasă Strat de beton ROOFMATE SL-A Membrană hidroizolantă bituminoasă Strat de beton membrană (polipropilenă) g/m 2 ROOFMATE SL-A Membrană hidroizolantă bituminoasă strat de beton 8

9 Renovare - acoperiș Plus Conceptul de plus-acoperiş cu panouri tip ROOFMATE SL-A peste membrana hidroizolantă este o soluţie economică de renovare. Această construcţie permite convertirea acoperişurilor existente către nivelul clădirilor cu consum redus de energie, cu costuri minime. După ce membranele de pe acoperişul vechi au fost pregătite profesional pentru renovare: de ex. au fost îndepărtate zonele deteriorate, îndoiturile, o nouă membrană hidroizolantă este amplasată peste membrana existentă. Apoi, orice tip de acoperiş inversat poate fi construit peste stratul hidroizolant refăcut. Acoperiș Plus cu balast din pietriș strat de pietriş diam mm, cu o grosime de 50 mm strat geotextil de separaţie (polipropilenă) g/m 2 Acoperiș Plus - terasă verde extensivă vegetaţie extensivă - gazon strat vegetal de drenaj grosime mm strat geotextil de separaţie (polipropilenă) g/m 2 ROOFMATE SL-A Noua membrană hidroizolantă Structura iniţială a acoperişului ROOFMATE SL-A Noua membrană hidroizolantă Structura iniţială a acoperişului Dow Soluţii Pentru Construcţii 9

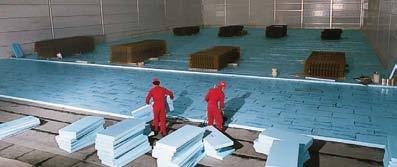

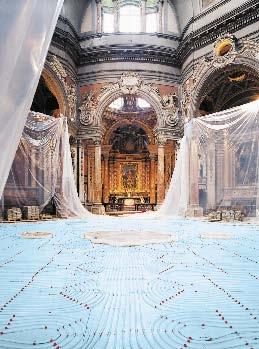

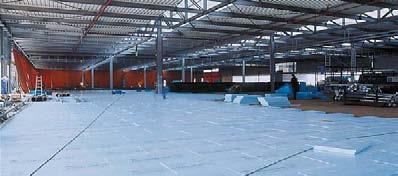

10 05 FLOORMATE, ROOFMATE izolaţie pentru pardoseală sigură și eficientă Pierderea de căldură prin pardoseli ne-izolate către sol sau încăperi ne-încălzite poate conduce la o pierdere semnificativă de energie. Pe lângă aceasta, reducând pierderea de căldură, izolarea adecvată a pardoselilor ajută la creşterea semnificativă a confortului general. În plus, aceasta utilizează mai eficient capacitatea pardoselii de înmagazinare a căldurii. Materialele de izolaţie a pardoselii sunt adeseori supuse la sarcini statice şi dinamice crescute pe termen lung. Cerinţele de bază sunt rezistenţa ridicată la compresiune şi deformare minimă. Produsele izolante STYROFOAM au fost utilizate cu succes de peste 30 de ani chiar şi în condiţii de stres extrem cum ar fi izolaţia termică a depozitelor frigorifice, pardoseli de hangare din domeniul aviaţiei şi planşee de parcare, sau protecţie faţă de deformarea la ger a infrastructurilor căii ferate. Alegerea soluţiilor STYROFOAM pentru izolarea structurilor de pardoseală oferă mai multe avantaje: Capacitate înaltă de rezistenţă la sarcini (statice sau dinamice) datorată rezistenţei ridicate la compresiune şi modulului E, Deformare la compresiune scăzută, Reducere a grosimii stratului de distribuţie a sarcinii, Valoare înaltă a izolaţiei pe termen lung, Construcţie simplă a pardoselii, Instalare uşoară şi rapidă, Structură a pardoselii sigură pe termen lung. Izolarea pardoselilor la construcţii civile Avantajele spumei de polistiren extrudat pot fi utilizate în principal la structurile care au pardoseala la nivelul solului. Pe lângă o construcţie tradiţională a pardoselii unde izolaţia din ROOFMATE SL-A este amplasată pe membrana hidroizolantă aşezată pe planşeul de beton absorbţia neglijabilă a apei şi capilaritatea zero a spumei de polistiren extrudat permite folosirea metodei de izolaţie inversă a pardoselii: panourile ROOFMATE SL-A sunt amplasate direct pe blocul de fundaţie de cm. Peste izolaţie se aşează o folie PE pentru a evita intrarea în rosturi a betonului din placa de distribuţie a sarcinii. Folia PE joacă şi rolul de protecţie faţă de transportul umezelii, totuşi, în cazul unui sol umed trebuie instalată o membrană hidroizolantă deasupra plăcii de beton. SHAPEMATE GREC-A ➁ Membrană hidroizolantă ➂ ROOFMATE SL-A ➃ Sol ➄ folie PE ➅ ETHAFOAM 222-E ➁ ➅ ➄ ➂ ➃ Soluţii STYROFOAM pentru izolarea pardoselilor: Pardoseli industriale sau Aplicaţii în construcţii civile: ROOFMATE SL-A de sarcină mare: ROOFMATE SL-A FLOORMATE 500-A 10 Marcă înregistrată a societăţii The Dow Chemical Company ( DOW ) şi a oricărei societăţi afiliate

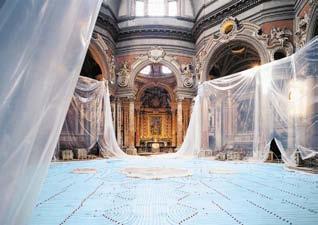

11 Panourile din ROOFMATE SL-A oferă o soluţie eficientă şi pe termen lung şi pentru izolarea pardoselilor intermediare din reşedinţe: pardoseli deasupra spaţiilor neîncălzite, pardoseli încălzite, pardoseli la mansardă. Panourile din spumă de polistiren extrudat acţionează numai ca izolaţie termică. Pentru protecţie faţă de impactul sunetului trebuie instalat un strat separat, de ex. ETHAFOAM 222 folie din spumă polietilenică extrudată. Izolarea pardoselilor încălzite Pentru pardoselile încălzite, izolaţia este absolut necesară pentru a micşora pierderea căldurii în direcţii nefavorabile. Utilizarea panourilor FLOORMATE sau ROOFMATE oferă o bază stabilă pentru alăturarea plăcii de distribuţie a sarcinii cu ţevile de încălzire, atât la pardoselile din reşedinţe cât şi la cele industriale. Panourile FLOORMATE sau ROOFMATE sunt instalate pe pardoseala structurală. Sistemul de încălzire poate fi instalat direct pe panourile de izolaţie şi acoperit cu placa. (O folie PE aşezată peste panourile termoizolante ajută la evitarea pătrunderii betonului din placă în rosturi). În partea superioară a plăcii trebuie instalată o armătură împotriva contracţiei plăcii. pavaj de beton ➁ membrană folie de polietilenă ➂ FLOORMATE 500-A funcţie de rezistenţa la compresiune impusă ➃ strat de beton ➄ sol În funcţie de gradul solicitării, produsele ROOFMATE SL-A, FLOORMATE 500-A oferă o combinaţie de valori bune ale izolaţiei şi rezistenţa ridicată la compresiune pe durata de viaţă a construcţiei. Pentru calculul structural al proiectului pardoselii incluzând un strat izolant, trebuie utilizată aloarea pe termen lung a rezistenţei la compresiune (nu valorile nominale pe termen scurt)! Acestea sunt cotate conform normei EN 1606, care se aplică pentru o perioadă de 50 de ani şi o abatere pe termen lung de 2%. Grosimea şi armătura plăcii de beton pentru distribuţia sarcinii trebuie determinată de un inginer specialist. ➁ ➂ ➃ ➄ Izolaţia pardoselilor depozitelor frigorifice Izolarea pardoselilor industriale Produsele de izolaţie specificate pentru tipul de pardoseli industriale trebuie să reziste permanent la solicitările mari determinate de: Sarcini din operare (camioane, ridicare pe rafturi la înălţime mare, electrostivuitoare, maşini, avioane) Sarcini statice (solicitări cauzate de structura clădirii însăşi) Sarcini dinamice (operaţiuni de pornire/frânare) Sarcini mecanice în timpul fazei de construcţie a clădirii. ➁ ➂ ➃ ➄ ➅ ➆ pavaj de beton ➁ membrană folie de polietilenă ➂ FLOORMATE 500-A sau funcţie de rezistenţa la compresiune impusă ➃ membrană hidroizolantă ➄ placă beton armat ➅ strat de pietriş pentru drenaj ➆ sol Dow Soluţii Pentru Construcţii 11

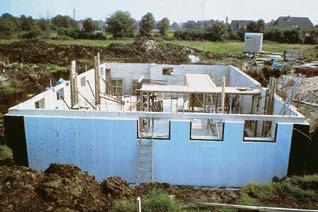

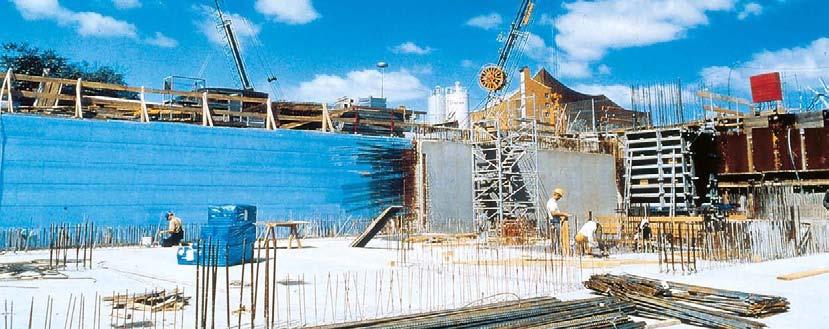

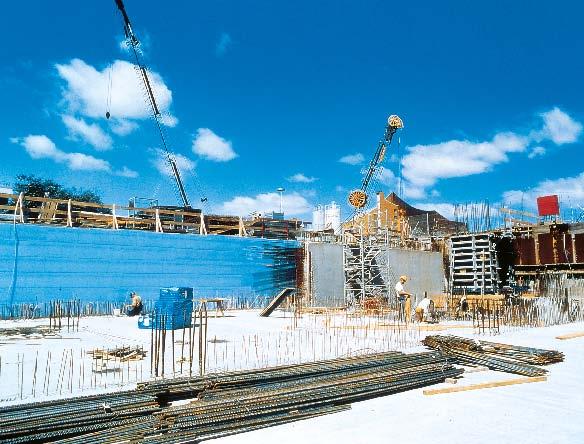

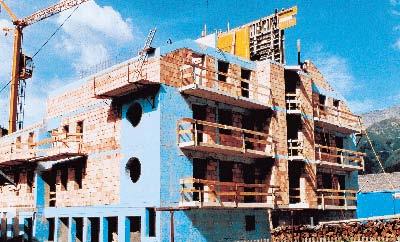

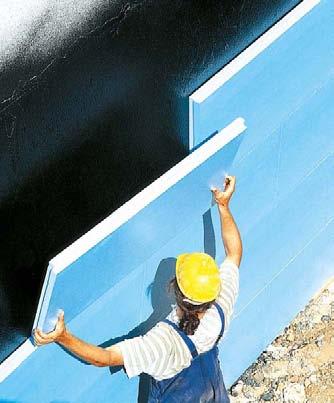

12 06 ROOFMATE izolaţie și protecţie a pereţilor de subsol Utilizarea zonelor din clădire care sunt în contact cu solul, ca spaţiu util şi/sau pentru locuit/lucru devine din ce în ce mai răspândită. Cca. 20% din pierderea totală de căldură a unei case unifamiliale se poate produce prin pereţii subsolului ne-izolaţi. Aceste spaţii trebuie izolate termic pentru a reduce consumul de energie, a atinge un climat interior plăcut şi a preveni apariţia condensului pe suprafaţa pereţilor. Chiar la zonele ne-încălzite ale clădirii în contact cu solul, izolarea termică este benefică. Astfel, în eventualitatea unei conversii, se pot atinge confortul şi eficienţa energetică fără a necesita lucrări de izolare termică suplimentare. Din punct de vedere al fizicii construcţiilor, izolaţia amplasată la partea exterioară a zidăriei clădirii este cea mai bună soluţie pentru a preveni riscul condensării pe suprafaţa interioară sau în interiorul structurii. Eficienţa izolaţiei exterioare a peretelui subsolului nu trebuie redusă prin expunere pe termen lung la umezeală, la apa din pământ şi la presiunea la nivelul fundaţiei. Pentru funcţionalitatea pe termen lung a materialului izolant în contact cu solul este recomandat a fi luate în considerare următoarele cerinţe: Rezistenţă la compresiune (valoare nominală): 0,30 N/mm 2 (300 kn/m 2 ) Rezistenţă la compresiune pentru sarcini pe termen lung: 0,11 N/mm 2 (110 kn/m 2 ) Absorbţie apa prin imersie pe termen lung (28 zile): 0,5.% Vol Absorbţie apă prin difuzie pe termen lung (28 zile): 3.% Vol Rezistenţă la îngheţ/dezgheţ: - Absorbţie apă după 300 cicluri îngheţ/dezgheţ: 1.% Vol - Reducerea rezistenţei la compresiune după 300 cicluri îngheţ/dezgheţ: 10.%. (Aceste valori sunt în concordanţă cu standardele germane: produsele care nu îndeplinesc cerinţele prezentate pot fi utilizate cu anumite restricţii.) Panourile tip ROOFMATE SL-A îndeplinesc aceste cerinţe, dovedite prin peste 30 de ani de experienţă în diverse aplicaţii în Europa. Panourile din spumă de polistiren extrudat asigură o izolaţie exterioară a peretelui subsolului şi în acelaşi timp, o protecţie mecanică a membranei hidroizolante. Aceasta soluţie simplă şi eficientă oferă mai multe avantaje: reduce pierderea de căldură şi prin urmare cheltuielile de încălzire, protejează membrana hidroizolantă împotriva deteriorărilor mecanice, ajută la utilizarea capacităţii de înmagazinare a căldurii a pereţilor exteriori ai subsolului, fereşte subsolul de condensarea la suprafaţă, măreşte durata de viaţă a părţilor clădirii situate în subteran. 12

13 Soluţii STYROFOAM pentru izolarea pereţilor subsolului: Izolaţie şi protecţie mecanică: ROOFMATE SL-A Panourile ROOFMATE SL-A pot fi de asemenea utilizate în cazul prezenţei pânzei freatice. Adâncimea maximă de instalare a izolaţiei este determinată de sarcinile orizontale, care nu trebuie să depăşească rezistenţa la compresiune pe termen lung a panourilor izolante. În cazuri speciale, panourile din FLOORMATE 500-A pot oferi o alternativă. Instalare la sol umed Izolaţia nu asigură nici o etanşeitate a construcţiei faţă de apă, acest lucru poate fi obţinut prin utilizarea unui beton dens, etanş la apă sau prin aplicarea unei membrane hidroizolante (bituminoase). Instalarea termoizolaţiei este foarte simplă şi uşoară: Panourile izolante din ROOFMATE SL-A sunt lipite pe faţa exterioară cu adeziv pe bază de bitum, rece şi fără solvenţi. La pereţi cu suprafaţa neregulată adezivul trebuie aplicat în porţiuni mici (aproximativ şase porţiuni pe panou), pe suprafaţa netedă panourile pot fi lipite în strat uniform. Instalarea în pânză freatică Panourile sunt instalate având îmbinări etanşe şi în sistem zidărie, în poziţie fie orizontală fie verticală pe peretele subsolului. Punţile termice la rosturi sunt evitate prin profilul de suprapunere al muchiei de jur-împrejur. Adezivul acţionează numai ca fixare temporară: panourile de izolaţie sunt presate pe peretele subsolului de presiunea solului după ce a fost acoperită fundaţia din nou. Fundaţia este umplută şi compactată în straturi la scurt timp după instalarea izolaţiei. Panourile din ROOFMATE SL-A trebuie să stea drept pe o zonă cu baza solidă la partea inferioară (de exemplu treapta fundaţiei) având o bază de sprijin pentru a evita alunecarea în timpul compactării ulterioare a materialului de umplutură. Panourile ROOFMATE SL-A nu sunt biodegradabile în mediu şi nu prezintă un pericol de mediu în ansamblul apă/sol. Panourile ROOFMATE SL-A pot fi utilizate de asemenea când sunt expuse la presiunea permanentă a pânzei freatice. Întreaga suprafaţă a panourilor izolante trebuie să fie aderentă la membrana hidroizolantă sau la peretele din beton armat etanş la apă pentru a preveni staţionarea apei între stratul de izolaţie şi membrană sau peretele din beton. ➁ ROOFMATE SL-A ➁ membrană ➂ strat de drenaj ➃ membrană folie de polietilenă ➃ ➂ Dow Soluţii Pentru Construcţii 13

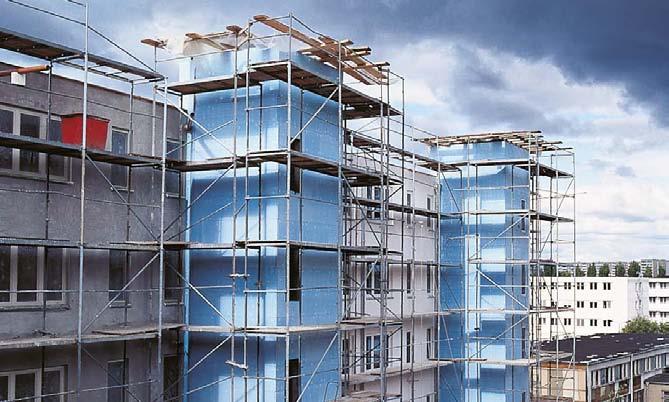

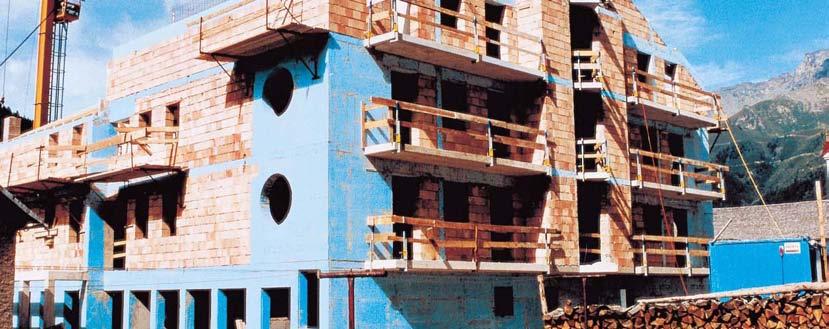

14 07 SHAPEMATE izolarea punţilor termice, a pereţilor de faţadă Părţile clădirii cu transmisie crescută a căldurii sunt numite simplu punţi termice. Temperatura suprafeţei interioare a acestor părţi de clădire este semnificativ mai coborâtă faţă de suprafaţa înconjurătoare şi de temperatura ambiantă. Cele mai frecvente părţi unde apar punţi termice sunt grinzile inelare, buiandrugii, incintele radiatoarelor, parapeţii, stâlpii din beton armat, pervazele ferestrelor etc. Lipsa unei preveniri adecvate a punţilor termice poate cauza pierderi importante de căldură. Umiditatea generată de condensarea pe suprafaţă are un efect advers faţă de confortul camerei. Temperatura scăzută a suprafeţelor interioare conduce la o umiditate relativă ridicată. Aceasta este adeseori un mediu favorabil pentru dezvoltarea mucegaiurilor, conduce la deteriorarea suprafeţei şi la probleme estetice. Prevenirea dezvoltării punţilor termice trebuie avută în vedere din faza de proiectare. Din aceasta pot rezulta avantaje importante: Reducerea pierderii de căldură economie de energie (transmiterea pierderii de căldură poate fi redusă cu cca. 10%), Îmbunătăţirea confortului, Evitarea dezvoltării mucegaiului, Prevenirea problemelor structurale; - condensarea la suprafaţă - probleme estetice - formarea crăpăturilor. Soluţii STYROFOAM pentru izolarea punţilor termice, a pereţilor de faţadă cu finisare de tencuială sau plăci: SHAPEMATE GREC-A Pierderea de caldură prin pereţi exteriori neizolaţi Izoterme perete, 300 mm grosime ➄ tencuială exterioară ➁ pardoseală ➅ perete, 180 mm grosime ➂ membrană hidroizolantă ➆ cuzineţi ➃ strat de beton faţadă exterioară ➁ izolaţie cu SHAPEMATE GREC-A ➁ ➂ ➃ ➄ ➅ ➆ ➁ 14

15 1/4 1/2 1/4 Suprafaţa plană a panourilor SHAPEMATE GREC-A permit aderenţa puternică la beton, tencuială, mortare şi adezivi fără solvenţi. 1/ /2 1/4 600 Panourile izolante SHAPEMATE GREC-A: insensibile la umezeală, rezistente la ger, rezistente la impactul mecanic, prin urmare menţin valoarea izolaţiei şi rezistenţa atât pe durata lucrărilor 1250 de construcţie cât şi după aceea. 14,0 C 10,1 C 5,5 C Grafic variaţie temperatură perete neizolat 18,0 C 16,5 C 13,0 C ( C) Datorită rezistenţei înalte la permeabilitatea vaporilor de apă, nu este necesară, în mod normal, nici o barieră de vapori atunci când izolaţia este amplasată pe partea interioară. Pentru a evita punţile termice, proiectul precis al detaliilor structurale are o importanţă decisivă. Valoarea de izolaţie a punţilor termice şi a soclului este recomandată a fi cel puţin egală cu performanţa pereţilor alăturaţi, a acoperişului sau a plăcii de pardoseală. Rezistenţa mecanică mare şi rezistenţa la umiditate permite instalarea panourilor de SHAPEMATE GREC-A ca un cofraj pierdut. Suprafaţa rugoasă sau profilată a panourilor conferă o aderenţă foarte bună la beton. Dacă este necesar, este recomandată utilizarea diblurilor de plastic aşezate în panou în prealabil, în special la cadrul ferestrelor, colţurile de perete etc. Dacă izolaţia este instalată după construcţia structurii peretelui, panourile de izolaţie trebuie fixate cu adezivi şi în special pe zone întinse sau dacă tencuiala pereţilor existenţi este de calitate proastă este necesară o fixare suplimentară mecanică. La instalarea pe pereţi cu suprafaţă neregulată, mortarul adeziv pe bază de ciment este aplicat sub formă unei benzi continue între muchii şi 2-3 porţiuni între axele mijlocii ale panourilor. Dacă suprafaţa peretelui este netedă, adezivul poate fi aplicat cu o mistrie cu dinţi pe întreaga suprafaţă a panoului izolant. Pe suprafeţe mai mari, panourile izolante trebuie instalate în formă de zidărie cu rosturi etanşe, acordând atenţie la netezimea suprafeţei, fixate de asemenea cu dibluri. Un aranjament economic al elementelor de fixare (4 buc. per panou) este prezentat în figura de mai sus. Grafic variaţie temperatură perete izolat la exterior Dow Soluţii Pentru Construcţii 15

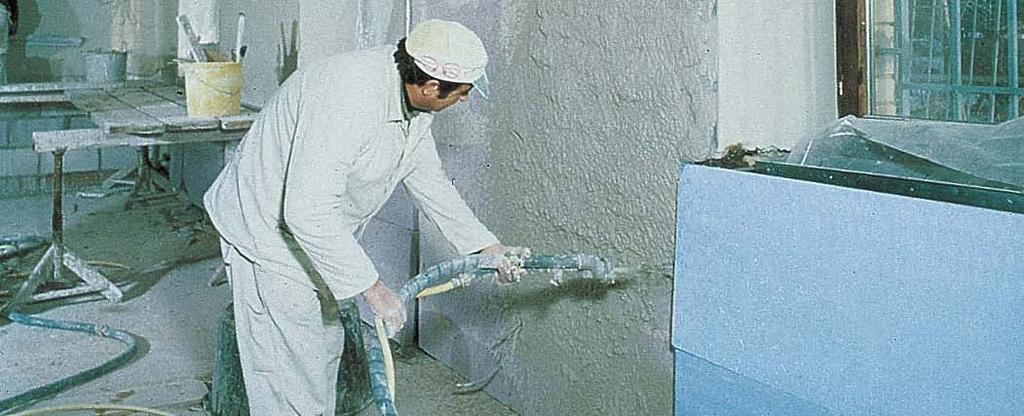

16 Suprafaţa plană sau profilată a panourilor SHAPEMATE GREC-A poate fi finisată cu plăci aderente (de ex. plăci ceramice). Pot fi aplicate sisteme de finisare subţiri cu armătură de fibră de sticlă încorporată, sau mai groase, de tip tradiţional, cu armătura din plasă de oţel galvanizat. Finisarea trebuie aplicată conform indicaţiilor producătorului, urmând regulile de tencuire pe suprafeţe fără absorbţie a apei. După o expunere mai lungă la razele soarelui (radiaţii UV) suprafaţa panourilor de izolaţie poate prezenta o decolorare şi puţin praf, care trebuie înlăturat înainte de tencuire. O atenţie specială trebuie acordată soclurilor clădirilor: fără protecţia termică adecvată a acestuia, eficienţa izolaţiei faţadei, a pereţilor celulari şi a parterului sunt reduse semnificativ. Stratul izolant în zona soclului este expus la impact sever cu umezeală: umezeala din sol, de la apa de ploaie şi de stropire, presiune şi impact mecanic, acid humic etc. Panourile din SHAPEMATE GREC-A datorită rezistenţei mari la umezeală, la cicluri îngheţ-dezgheţ şi impacte mecanice oferă o soluţie eficientă pe termen lung. Panourile albastre de spumă de polistiren extrudat pentru izolarea soclului pot completa diferitele sisteme de izolare a faţadelor. Pereţii exteriori împreună cu ferestrele înseamnă în general cea mai importantă suprafaţă de răcire a clădirii, de aceea izolarea acestor pereţi poate reduce semnificativ pierderea de căldură şi poate creşte confortul. Din punct de vedere al fizicii construcţiilor, soluţia optimă este de a instala izolaţia pe faţa exterioară a pereţilor clădirii: în acest mod este micşorat riscul condensării interstiţiale, pereţii structurali existenţi capătă protecţie termică şi este utilizată capacitatea de înmagazinare a căldurii a pereţilor masivi. În anumite cazuri aplicarea la exterior a stratului izolant nu este posibilă, sau utilizarea stratului interior de izolaţie are mai multe avantaje. Când se renovează clădiri existente, nu este întotdeauna posibil să se aplice izolaţia la exterior, în special dacă trebuie menţinut aspectul faţadei. În cazul pereţilor existenţi, în contact direct cu fundaţia, izolaţia directă este adeseori singurul mod de a îmbunătăţi izolarea termică. 16

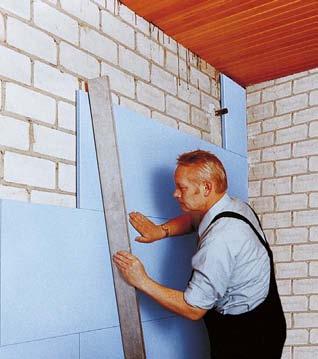

17 08 SHAPEMATE izolarea pereţilor interiori Izolaţia la interior are avantaje importante la camerele a căror utilizare este temporară, care nu sunt încălzite permanent: acestea pot fi încălzite cu un consum minim de energie. Utilizarea panourilor izolante din SHAPEMATE GREC-A oferă o izolaţie eficientă, pe termen lung. Suprafaţa plană sau profilată creează o bază adecvată pentru finisările tencuite sau aderente (plăci de gips, plăci ceramice). Proiectul corect al unui perete de faţadă izolat la interior necesită întotdeauna o informaţie exactă asupra construcţiei peretelui existent, ne-izolat. Deoarece izolaţia se aplică la partea interioară, caldă, structura peretelui va fi expusă la schimbări de temperatură mai severe. Peretele din cărămidă, piatră sau beton trebuie să fie rezistent la îngheţ pe întreaga sa grosime deoarece izolaţia la interior va scădea temperatura în structura peretelui, cu un risc potenţial mai mare în timpul ciclurilor îngheţ-dezgheţ. La izolaţia interioară trebuie acordată o atenţie crescută punţilor termice. Izolarea structurilor învecinate (pereţi, plăci de pardoseală perpendiculare pe pereţii de faţadă) poate ajuta la reducerea efectelor negative. Panourile din SHAPEMATE GREC-A au o rezistenţă relativ ridicată la difuzia vaporilor: în cazul unui proiect corect şi a instalării corecte nu este nevoie de o barieră de vapori suplimentară. Totuşi, riscul condensării trebuie verificat cu grijă, în special în camerele cu umiditate relativă ridicată. Camerele izolate la interior necesită de asemnea o atenţie deosebită cu privire la o ventilaţie regulată şi eficientă. Panourile izolante sunt lipite cu mortar adeziv pe bază de ciment pe porţiuni sau pe suprafaţa întreagă pe perete şi/sau fixate mecanic. Suprafaţa este finisată cu tencuială de grosime tradiţională sau plăci de gips. Rosturile între panouri şi între alte părţi ale construcţiei trebuie să fie închise pentru a preveni riscul condensării. Când se instalează panouri tencuite, rosturile trebuie să fie finisate conform instrucţiunilor producătorului. Panourile din spumă de polistiren extrudat nu trebuie niciodată să fie acoperite direct cu hârtie de tapet, din motive de protecţie împotriva incendiilor. Suprafaţa plană sau profilată a panourilor din SHAPEMATE GREC-A asigură o bună bază pentru aderenţa plăcilor ceramice. Deoarece panourile nu sunt sensibile la umezeală, acestea pot fi utilizate în siguranţă în medii ude sau umede, cum ar fi camere de baie, bucătării, spălătorii etc., chiar şi în cazurile în care performanţa izolaţiei nu este o prioritate. Dow Soluţii Pentru Construcţii 17

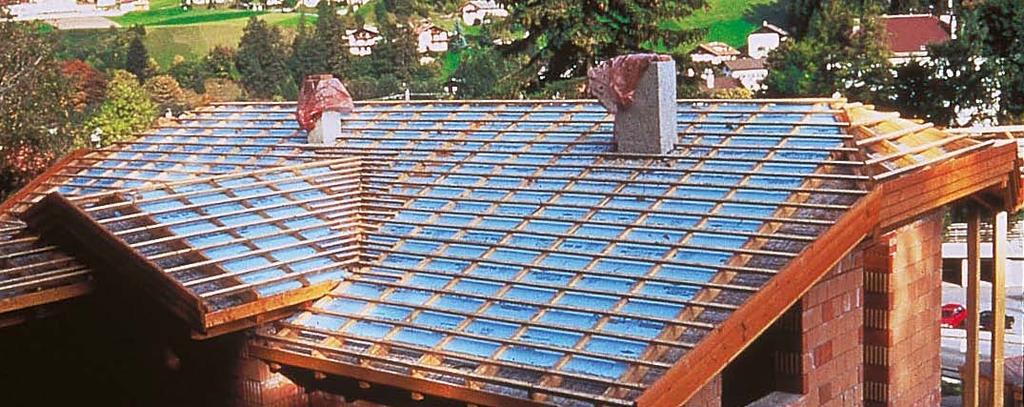

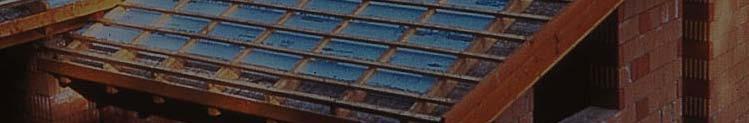

18 09 STYROFOAM izolaţie a acoperișurilor înclinate Eficienţa planificată a izolaţiei termice la acoperişurile înclinate poate fi realizată atunci când este prevenită apariţia punţilor termice: fie izolaţia termică trebuie instalată deasupra grinzilor sau a planşeului de lemn / beton, fie cel puţin o parte din izolaţie trebuie instalată ca un strat continuu deasupra sau sub grinzi, ne-întrerupt de vreun element structural, reducând astfel riscul apariţiei punţilor termice. Pentru această aplicaţie este necesar un material izolant rigid cu rezistenţă mare, capabil să reziste la sarcini: greutatea acoperişului, zăpada, sarcina vântului etc. Soluţii STYROFOAM pentru izolarea acoperişurilor înclinate: STYROFOAM SM-TG-A panouri cu profil tip nut-feder. Când panourile izolante sunt amplasate pe un planşeu din lemn sau beton, produsul ROOFMATE SL-A oferă de asemenea o soluţie tehnică adecvată. Utilizarea panourilor ROOFMATE SL-A sau STYROFOAM SM-TG-A oferă diferite soluţii pentru diferite tipuri de acoperişuri înclinate, atât pentru construcţiile noi cât şi pentru cele renovate. Acoperiș înclinat cu izolaţie STYROFOAM SM-TG-A pe căpriori ➆ ➃ ➁ ➂ ➄ ➅ ➇ ➈ ➉ învelitoare / ţiglă ➁ şipcă ➂ şipcă transversală ➃ spaţiu de ventilaţie ➄ membrană permeabilă la difuzia vaporilor ➅ izolaţie cu STYROFOAM SM-TG-A ➆ membrană hidroizolantă bituminoasă ➇ barieră contra vaporilor ➈ astereală ➉ căpriori Acoperiș înclinat cu izolaţie STYROFOAM SM-TG-A peste planșeu de beton ➆ ➃ ➁ ➂ ➄ ➅ ➇ Învelitoare / ţiglă ➁ şipcă ➂ şipcă transversală ➃ spaţiu de ventilaţie ➄ membrană permeabilă la difuzia vaporilor ➅ izolaţie cu STYROFOAM SM-TG-A ➆ membrană hidroizolantă bituminoasă ➇ placă de beton armat 18

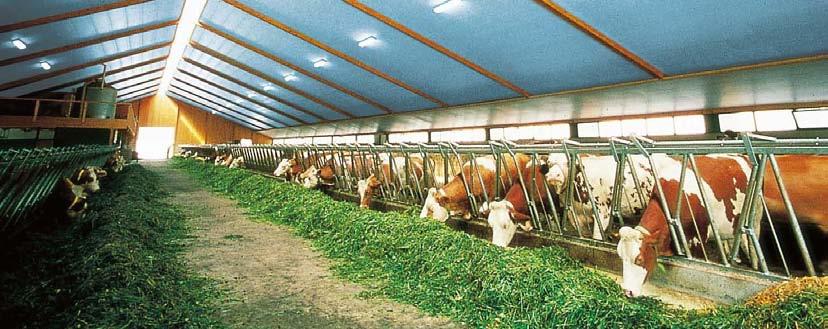

19 10 STYROFOAM izolaţie pentru clădiri agrozootehnice Metode moderne în agricultură necesită clădiri eficiente în care temperatura şi umiditatea să poată fi controlată cu precizie. Izolarea eficientă este vitală pentru proiectarea şi construcţia clădirilor. Izolaţia adecvat aplicată : reduce pierderea de căldură, rezultând astfel economii în costurile de încălzire, contribuie la menţinerea sănătăţii şeptelului, contribuie la conservarea clădirii, îmbunătăţeşte productivitatea şi profitabilitatea. Izolarea eficientă a acoperişurilor / tavanelor, prin care au loc cca. 60% din pierderile de căldură, va avea prioritate. Izolaţia STYROFOAM a fost folosită în aplicaţii agrozootehnice timp de peste două decenii, oferind o soluţie eficientă şi economică atât pentru construcţiile noi cât şi pentru cele renovate. Soluţia STYROFOAM în clădirile agrozootehnice pentru izolarea structurilor acoperişurilor, tavanelor şi pereţilor fără finisare sau cu finisare fixată mecanic este: STYROFOAM SM-TG-A Produsul STYROFOAM SM-TG-A oferă mai multe avantaje aplicat în clădirile agrozootehnice: Panourile de 2400 x 600 mm cu cu profil tip nuc-feder asigură o suprafaţă izolantă omogenă, lipsită de punţi termice, deasupra sau sub structura / şarpanta acoperişului. Stratul protector suplimentar nu este necesar dacă panourile de STYROFOAM SM-TG-A sunt utilizate drept căptuşeală a acoperişurilor, tavanelor sau pereţilor din clădirile agrozootehnice. Curăţarea suprafeţei panourilor poate fi făcută cu furtun de apă sub presiune sau prin jet de abur. Grosimea minimă recomandată a izolaţiei STYROFOAM SM-TG-A în clădirile - fermă: Vite cornute Vaci cu lapte: mm Boi: mm Viţei: 80 mm Porci Îngrăşaţi: 60 mm Scroafe: mm Purcei: mm Păsări Găini: 60 mm Găinuşe îndopate: mm Pui de găină: mm Instalarea panourilor din STYROFOAM SM-TG-A este foarte simplă şi rapidă. Fixarea vizibilă poate fi asigurată utilizând cuie-scoabe cu capul rotund plat. Pentru fixare invizibilă sunt utilizate cuie speciale din oţel galvanizat în profilul panourilor. Curăţarea şi dezinfectarea curentă a suprafeţei este importantă, pentru a preveni daunele provocate de insecte etc.: deşi spuma XPS nu are valoare nutritivă pentru ele, acestea o pot utiliza ca un loc pentru a trăi şi a se înmulţi, fiind posibilă apariţia unor deteriorări a panourilor. Protecţia împotriva rozătoarelor poate fi de asemenea necesară. Dow Soluţii Pentru Construcţii 19

20 11 Date tehnice Proprietăţi tehnice Reacţia la foc Standarde ΕΝ ΕΝ Grosime (mm) Dimensiuni (mm) Rezistenţa termică [m²/ KW] Conductivitate termica [W/mK] Clasificare la foc EUROCLASS FLOORMATE 200-A FLOORMATE 500-A ROOFMATE SL-A SHAPEMATE GREC-A STYROFOAM LB-A STYROFOAM IB-SL STYROFOAM SM-TG-A STYROFOAM SP-A WALLMATE CW-SL-A 30 0,90 40 x 600 x ,20 0, , , ,15 50 x 600 x ,45 0, , ,30 0, , , ,80 0, , , x 600 x , ,55 0, , , ,00 0, , , ,90 40 x 600 x ,20 0, , ,80 80 x 600 x ,40 0, x 600 x ,95 0, , ,20 x 600 x ,50 0, , ,90 x 600 x , , ,80 75 x 600 x ,25 0, , , , , ,20 x 600 x , , ,10 E 20

21 Dimensiuni Proprietăţi mecanice Absorbţia de apă Deformaţie liniară EN 823 EN 826 EN 1606 EN EN 1604 EN1605 Grosime (limitele de toleranţă) Rezistenţa la compresiune Rezistenţa la compresiune valoare proiect. la sarcini termen lung imersiune La temperatura specificată, umiditate relativă (23 C, 90%) şi deformare <2% La temperatura şi deformarea specificate CS(10\Y)200 DLT(2)5 CS(10\Y)500 CC(2/1.5/50)180 WL(T)0,7 T1 CS(10\Y)300 CC(2/1.5/50)130 DLT(2)5 CS(10\Y)200 DS(TH) T3 CS(10\Y)300 WL(T)1,5 CS(10\Y)250 CS(10\Y)250 T1 CS(10\Y)300 WL(T)0,7 CS(10\Y)100 Dow Soluţii Pentru Construcţii 21

22 12 Informaţii generale privind instalarea Produsele STYROFOAM corespund cerinţelor Regulamentului CE 2037/2000 (29 iunie 2000) referitor la substanţele care afectează stratul de ozon. Panourile STYROFOAM conţin un aditiv de încetinire a dezvoltării flăcării pentru a inhiba aprinderea accidentală de la o sursă mică de foc. Panourile sunt, totuşi, combustibile şi, dacă sunt expuse unui foc intensiv, pot arde rapid. Toate clasificările privind comportarea la foc date în literatura Dow se bazează pe teste la scară mică şi pot să nu reflecte reacţia materialului în condiţii reale de incendiu. Reglementările naţionale privind clădirile precizează cerinţele pentru performanţa la foc a construcţiilor. Panourile STYROFOAM pot fi depozitate la exterior, dar trebuie protejate împotriva razelor intense ale soarelui, preferabil prin menţinerea lor în ambalajele originale. Panourile nu trebuie să fie expuse la alte surse de aprindere. Expunerea timp îndelungat la lumina solară intensă degradează suprafaţa panourilor într-un praf fin. Panourile AGMATE TG trebuie depozitate la interior. Produsele STYROFOAM trebuie aplicate în domeniul de temperatură recomandat. Când sunt expuse unor temperaturi mai ridicate decât temperatura maximă recomandată de 75 C, panourile pot fie să se înmoaie, suferind schimbări dimensionale ireversibile şi eventual să se topească, fie să devină friabile şi să-şi piardă proprietăţile mecanice. La instalare, manipularea şi protecţia panourilor trebuie să se facă respectând reglementările naţionale în construcţii. Panourile STYROFOAM pot fi tăiate utilizând cuţit, pânză fină de fierăstrău, echipament cu fir cald, etc. Panourile STYROFOAM sunt rezistente la acţiunea majorităţii materialelor obişnuite de construcţie cum ar fi compuşi bituminoşi fără solvenţi, conservanţi pentru lemn pe bază de apă, var, ciment, tencuială, gips anhidru ca şi alcooli, acizi şi alcali. Anumite materiale organice cum ar fi conservanţi pentru lemn pe bază de solvenţi, gudron şi derivate (aerosoli etc.), diluanţi pentru vopsea şi solvenţi obişnuiţi ca acetona, acetat de etil, toluen, white spirit pot ataca panourile XPS conducând la înmuierea lor, îndoire şi chiar dizolvarea lor cu consecinţa pierderii performanţei. Când se lipesc panourile STYROFOAM, este recomandată utilizarea adezivului fără solvenţi. Compatibilitatea cu spuma de polistiren trebuie încercată de producătorul adezivului înainte de aplicare. Produsele STYROFOAM nu sunt bio-degradabile în mediu şi nu prezintă un pericol privind mediul în zona apă/sol. Panourile deşeu pot fi aruncate pe terenuri aprobate sau, preferabil, prin incinerare în condiţii aprobate. Produsele pot fi reciclate, dar ele nu trebuie amestecate cu alte materiale plastice. Informaţiile şi datele conţinute aici sunt date conform cunoştinţelor şi experienţei noastre. Toate desenele ilustrează numai aplicaţii posibile şi nu sunt concepute ca documente de proiectare. Este răspunderea Cumpărătorului de a determina faptul dacă produsele Dow sunt adecvate pentru utilizarea Cumpărătorului şi de a asigura ca locul de producţie şi procedeele de aruncare ale Cumpărătorului sunt în concordanţă cu legile şi reglementările aplicabile. Acelaşi lucru se aplică la reglementările relevante în construcţii. Noi nu ne angajăm nici un fel de reponsabilitate sau garanţie pentru sisteme sau aplicaţii în care produsele noastre sunt utilizate. Nu este conferită nici o libertate faţă de patente sau alte drepturi de proprietate industrială sau intelectuală. Informaţiile din această broşură pot fi supuse modificării. Este important să se verifice atunci când se specifică produsele STYROFOAM că sunt urmate cele mai recente sfaturi şi recomandări. Vă rugăm să contactaţi distribuitorul sau biroul de vânzări Dow pentru sfaturi suplimentare. 22

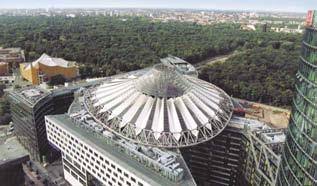

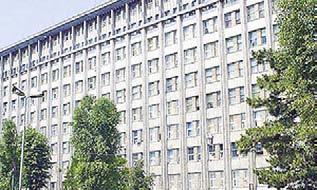

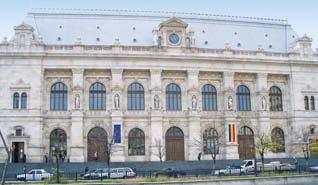

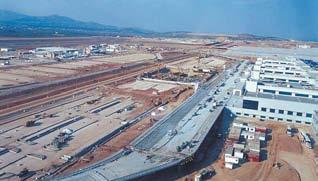

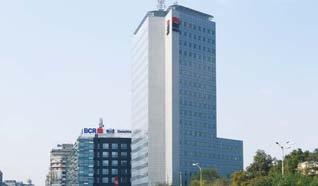

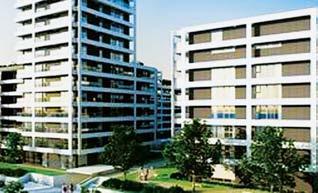

23 13 STYROFOAM proiecte de referinţă Global City Residential Bucuresti - România Cladire birouri Bdul Marasesti - România Spitalul Judetean Constanta - România Judecătoria Sectorului 5 - Bucureşti, România Sediul BRD Groupe Societe Generale - Bucureşti, România Sediul central Sony Germania Kurssal din San Sebastian Spania Aeroportul din Atena Grecia Dow Soluţii Pentru Construcţii 23

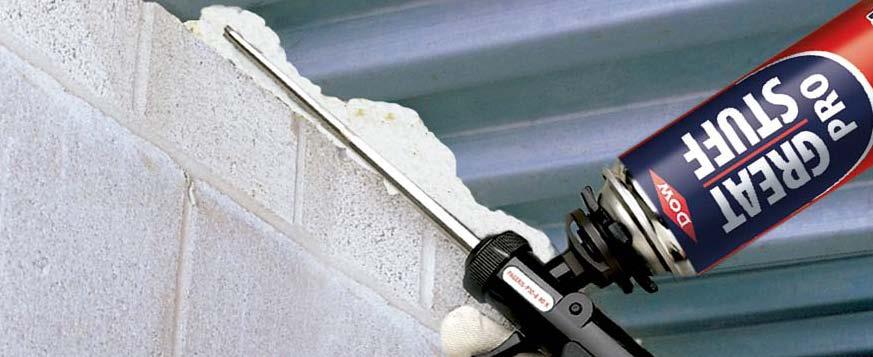

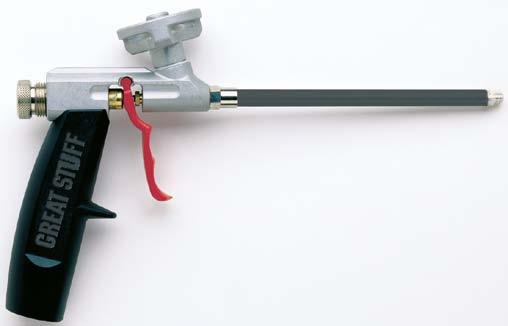

24 GREAT STUFF PRO Pentru umplere, etanşare şi izolare, 14 rentabil şi economic din punct de vedere energetic Curenţii de aer care pătrund prin găuri şi crăpături duc la o pierdere a căldurii din interior şi reduc eficienţa chiar şi celor mai bune izolaţii. Aerul de afară intră şi iese din clădire în diferite feluri, dar căile cele mai obişnuite sunt prin cadrele uşilor şi ferestrelor, poduri, prizele electrice, ţevi şi conducte, plinte şi podele. Etanşantul şi izolantul GREAT STUFF PRO este soluţia ideală pentru problemele de acest fel. Aceast etanşant din spumă poliuretanică poate fi aplicat cu mare precizie şi se usucă în numai 10 minute. După aproximativ o oră, de îndată ce s-a uscat complet, poate fi tăiat, şlefuit sau vopsit. GREAT STUFF PRO este disponibil în diferite dimensiuni pentru a satisface cerinţele tuturor utilizatorilor: un bidon de pulverizare standard, un bidon de pulverizare la 360 şi un pistol de pulverizare. GREAT STUFF PRO aderă bine la următoarele materiale : beton cărămizi mortar piatră lemn metal majoritatea materialelor din plastic Proprietăţile lui de umplere şi aderenţă sunt îmbunătăţite dacă suprafaţa care trebuie tratată este curăţată complet de orice urme de ulei, grăsimi, murdărie şi umezeală. Spuma GREAT STUFF PRO expandează pe suprafaţă după pulverizare. De aceea, trebuie să umpleţi doar jumătate din gaura care trebuie etanşată, pentru ca produsul să se poată răspândi şi umple spaţiul rămas. GREAT STUFF PRO GREAT STUFF PRO toate direcţiile, 360 Dispozitiv de aplicare de spumă poliuretanică cu un singur component, cu răspândire controlată. bidon de pulverizare de 750 ml, aplicare standard cu pai de plastic. bidon de pulverizare de 750 ml, aplicare standard cu pistol de aplicare şi dimensiune a bilei ajustabilă; compatibil cu majoritatea pistoalelor de pulverizare. Dispozitiv de aplicare de spumă poliuretanică cu un singur component, cu răspândire controlată. bidon de pulverizare de 750 ml cu aplicare în toate direcţiile printr-un pai de plastic. 24 Marcă înregistrată a societăţii The Dow Chemical Company ( DOW ) şi a oricărei societăţi afiliate

25 Ghid de utilizare pentru GREAT STUFF PRO Fereastră şi uşă Etanşează golurile dintre cadrele ferestrelor şi uşilor. Este ideal pentru etanşarea ferestrelor din lemn, PVC şi aluminiu. Materiale de construcţie Etanşarea crăpăturilor şi fisurilor din structura unei clădiri, a legăturilor din podele şi pereţi, a golurilor sau crăpăturilor din plinte şi scândurile podelelor. Sistemul de furnizare a apei Oferă rezultate excelente când este aplicat în jurul punctelor de penetrare a ţevilor din podele şi pereţi, precum şi în izolarea ţevilor şi conductelor de apă. Sisteme de încălzire şi de răcire Umplerea, etanşarea şi izolarea de orificiilor de ventilaţie termică. Permite protecţia şi izolarea ţevilor şi etanşarea racordurilor şi a punctelor de penetrare. Casă şi grădină Este foarte practic pentru orice tip de lucrare în exterior, precum umplerea golurilor şi izolarea garajelor şi cabanelor de grădină. Sistemele electrice Este uşor de aplicat în jurul blocurilor de conectare şi tuburilor protectoare. GREAT STUFF PRO Curăţitor de pistol Pistol de aplicare pentru GREAT STUFF PRO Curăţitor pentru pistoale de aplicare profesionale. Dizolvă şi îndepărtează spuma poliuretanică neîntărită. Înaltă precizie dimensiune ajustabilă a bilei Etanşare sigură, fără pierderi Nu este reîncărcabil Dow Soluţii Pentru Construcţii 25

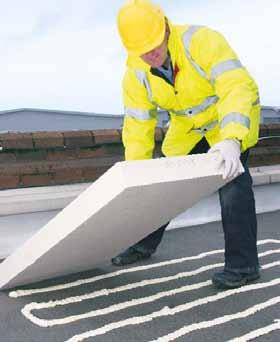

26 15 INSTA-STIK Adeziv profesional portabil pentru acoperişuri Adezivul pentru acoperişuri INSTA-STIK pentru profesionişti a fost conceput pentru fixarea plăcilor de izolare şi a membranelor hidroizolante polimerice dintr-un singur strat la o varietate de substraturi pe acoperişurile plate. Membranele dintr-un singur strat trebuie să fie căptuşite cu lână. Compatibilitatea acestor membrane cu orice strat adiacent trebuie dovedită. INSTA-STIK este oferit într-un recipient presurizat, portabil, care nu necesită nici o sursă exterioară de curent. Este un sistem cu aplicare la rece, adică rapid, uşor de utilizat şi cu aderenţă rapidă. Adezivul pentru acoperişuri INSTA-STIK este compatibil cu următoarele plăci izolante: Plăci din pânză de sticlă Plăci cu suprafaţa din pâslă bituminoasă Plăci din fibre de piatră Plăci din polistiren extrudat (XPS) Plăci din polistiren expandat (EPS) Plăci izolante din sticlă celulară Plăci izolante din plută Plăci din fibre de lemn Dispozitivul de aplicare cu mai multe bile Pe platforme de acoperişuri cu puţine penetraţii sau obstacole, INSTA-STIK poate fi aplicat din abundenţă cu ajutorul dispozitivului de aplicare cu mai multe bile (MBA-28). Observaţii importante: În general, dar în special pentru plăcile de metal galvanizat, suprafeţele trebuie să nu prezinte urme de ulei şi unsori. Înainte de montare, capacitatea acoperişului de a rezista la sarcinile vântului trebuie estimată în conformitate cu cerinţele naţionale. Pentru informaţii legate de compatibilitatea adezivului pentru acoperişuri INSTA-STIK cu alte materiale de construcţie şi substraturi decât cele menţionate, adresaţi-vă biroului Dow sau distribuitorului local de produse INSTA-STIK. În general, compatibilitatea dintre aderenţa straturilor adiacente şi adezivele pentru acoperişuri INSTA-STIK trebuie să fie dovedită de producătorii straturilor. Adezivul pentru acoperişuri INSTA-STIK este compatibil cu următoarele tipuri de substrat: Plăci impermeabile conglomerate din bucăţi de lemn (plăci OSB) Membrane bituminoase acoperite cu nisip pe acoperişurile plate existente Asfalt turnat Plăci de beton Plăci de metal galvanizat Placaj Mod de utilizare a adezivului INSTA-STIK pentru acoperişuri Înainte de a începe aplicarea adezivului INSTA-STIK pentru acoperişuri, asiguraţi-vă că: Substratul este curat şi uscat Purtaţi ochelari şi mănuşi de protecţie 1 Îndepărtaţi cilindrul din cutie. Agitaţi bine timp de minimum un minut, cu o mişcare laterală, înainte de a fixa furtunul. 2 Fixaţi racordul furtunului rotitor de la capătul furtunului de aplicare la piesa filetată a valvei cilindrului. După ce l-aţi fixat în modul corespunzător, strângeţi bine. 3 Asiguraţi-vă că valva de declanşare din alamă INCHIS/DESCHIS, fixată la furtunul de aplicare, este în poziţia ÎNCHIS. 4 Fixaţi vergeaua cu filet dublu la valva de declanşare ÎNCHIS/DESCHIS a furtunului de aplicare. Strângeţi cu mâna. 5 Deschideţi încet valva de la capătul cilindrului până ce aceasta este complet deschisă. VERIFICAŢI DACĂ NU SUNT SCURGERI. Dacă nu există scurgeri, INSTA-STIK poate fi aplicat. 6 Înainte de aplicarea adezivului pentru acoperişuri INSTA-STIK, deplasaţi încet valva de declanşare ÎNCHIS/DESCHIS spre poziţia DESCHIS. Debitul poate fi controlat de această valvă ÎNCHIS/DESCHIS. 7 Cu aproximativ 5 secunde înainte să opriţi jetul INSTA-STIK, închideţi valva ÎNCHIS/DESCHIS deplasând declanşatorul către poziţia ÎNCHIS. Este normal ca o cantitate mică de adeziv să se scurgă din ajutaj după închiderea valvei. 8 Pentru dimensiunile bilelor INSTA-STIK şi distanţe consultaţi tabelul Marcă înregistrată a societăţii The Dow Chemical Company ( DOW ) şi a oricărei societăţi afiliate
