1 Σχεδιασµός & Ανάπτυξη Προϊόντος Αρχές Χρήσης Πρωτοτύπων ιαφάνειες ιαλέξεων ιδάσκων: Αναπλ. Καθ.. Καραλέκας 1

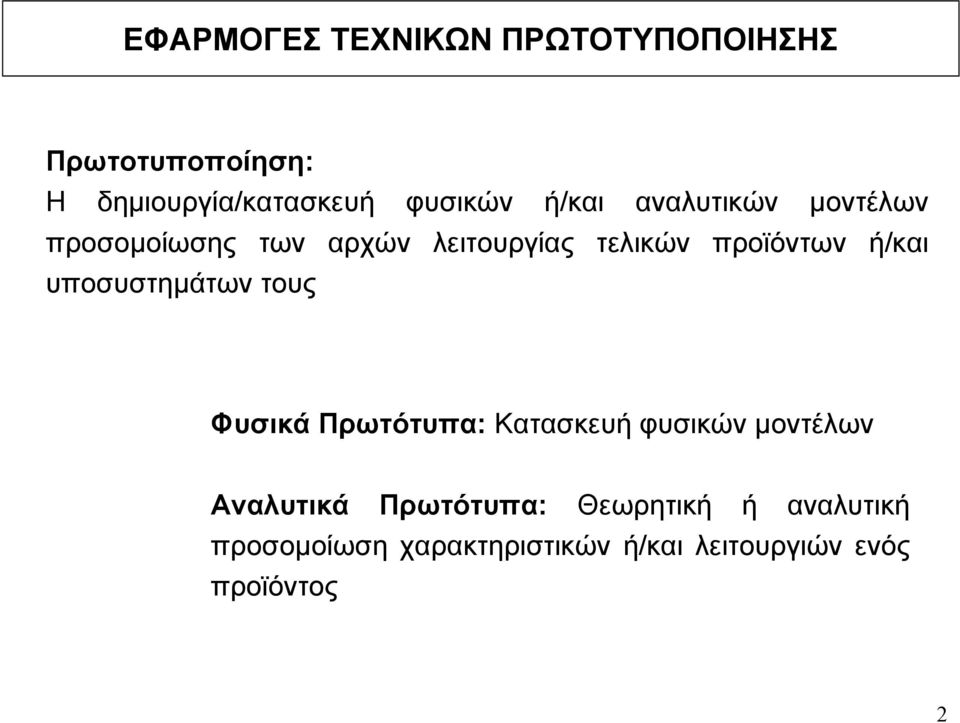

2 Πρωτοτυποποίηση: Η δηµιουργία/κατασκευή φυσικών ή/και αναλυτικών µοντέλων προσοµοίωσης των αρχών λειτουργίας τελικών προϊόντων ή/και υποσυστηµάτων τους Φυσικά Πρωτότυπα: Κατασκευή φυσικών µοντέλων Αναλυτικά Πρωτότυπα: Θεωρητική ή αναλυτική προσοµοίωση χαρακτηριστικών ή/και λειτουργιών ενός προϊόντος 2

3 Κατηγορίες Πρωτοτύπων: Αντιπροσωπευτικά Πρωτότυπα: Ενσωµάτωση στο πρωτότυπο των περισσότερων λειτουργικών χαρακτηριστικών του τελικού προϊόντος. Μπορεί να είναι φυσικά ή αναλυτικά. Εστιασµένα Πρωτότυπα: Μέρος του συνόλου των χαρακτηριστικών ενός προϊόντος για τον έλεγχο/µελέτη κάποιων εξ αυτών. Συνήθως είναι φυσικά. 3

4 Γιατί Πρωτότυπα; ΕΡΓΑΛΕΙΑ ΜΑΘΗΣΗΣ: Απάντηση στα ερωτήµατα: α) θα λειτουργήσει σωστά, και β) Σε τι βαθµό ικανοποιεί τις απαιτήσεις/ανάγκες των χρηστών. ΕΡΓΑΛΕΙΟ ΚΑΛΛΙΤΕΡΗΣ ΕΠΙΚΟΙΝΩΝΙΑΣ µεταξύ των εµπλεκόµενων οµάδων ανάπτυξης ΕΡΓΑΛΕΙΟ ΕΛΕΓΧΟΥ ΣΥΜΒΑΤΟΤΗΤΑΣ και καλής λειτουργίας των επιµέρους εξαρτηµάτων, συστηµάτων, υποσυστηµάτων ενός προϊόντος. ΕΡΓΑΛΕΙΟ ΕΛΕΓΧΟΥ ΕΠΙΤΕΥΞΗΣ ΣΤΟΧΩΝ 4

5 Καταλληλότητα Τύπων Πρωτοτύπων: ΜΑΘΗΣΗ ΕΠΙΚΟΙΝΩΝΙ Α ΕΛΕΓΧΟΣ ΣΥΜΒΑΤΟΤΗΤΑ Σ ΕΠΙΤΕΥΞ Η ΣΤΟΧΩΝ Εστιασµένα Αναλυτικά Εστιασµένα - Φυσικά Αντιπροσωπε υτικά - Φυσικά Όπου, : Περισσότερο κατάλληλο : Λιγότερο κατάλληλο 5

6 Αρχές Χρήσης Πρωτοτύπων: Αναλυτικά πρωτότυπα είναι πιο εύχρηστα από Φυσικά (σχεδόν πάντα προηγούνται των φυσικών) Φυσικά πρωτότυπα χρησιµοποιούνται για τον προσδιορισµό µη αναµενόµενων φαινοµένων Κατασκευή πρωτοτύπων ελαχιστοποιεί τον κίνδυνο δαπανηρών επαναλήψεων / τροποποιήσεων 6

7 Κατασκευή πρωτοτύπων αναγκαία όταν τα προς ανάπτυξη προϊόντα χαρακτηρίζονται από: υψηλό κόστος λόγω αστοχίας ή µη καλής λειτουργίας χρήση νέων τεχνολογιών καινοτοµικό χαρακτήρα ανάπτυξης και κατασκευής Κατασκευή πρωτοτύπων µη αναγκαία όταν τα προς ανάπτυξη προϊόντα χαρακτηρίζονται από: χαµηλό κόστος λόγω αστοχίας ή µη καλής λειτουργίας χρήση γνωστής τεχνολογίας Κατασκευή πρωτοτύπων µπορεί επιταχύνει την διαδικασία ανάπτυξης Κατασκευή πρωτοτύπων µπορεί να αλλάξει την σειρά υλοποίησης ενεργειών ανάπτυξης 7

8 Μεθοδολογία Εφαρµογής Πρωτοτύπων: 1. Προσδιορισµός της αναγκαιότητας χρήσης πρωτοτύπων 2. Προσδιορισµός του βαθµού µεταφοράς στο πρωτότυπο χαρακτηριστικών του τελικού προϊόντος 3. Σχεδιασµός επιθυµητών οκιµών και Ελέγχων µε βάση το πρωτότυπο 4. Επιλογή τεχνικής δηµιουργίας πρωτοτύπου 5. Προµήθεια υλικών/εξοπλισµού κατασκευής πρωτοτύπου και διεξαγωγής των ελέγχων 6. Προσδιορισµός / προγραµµατισµός των πρωτοτύπων τύπου «σταθµού» 8

9 Είδη Πρωτοτύπων: Alpha: Για την αξιολόγηση των διάφορων λειτουργικών χαρακτηριστικών ενός προϊόντος Beta: Για την αξιολόγηση της λειτουργικής αξιοπιστίας του προϊόντος και των υποσυστηµάτων του Pilot: Πιλοτική κατασκευή του προϊόντος χρησιµοποιώντας τη γραµµή παραγωγής του τελικού 9

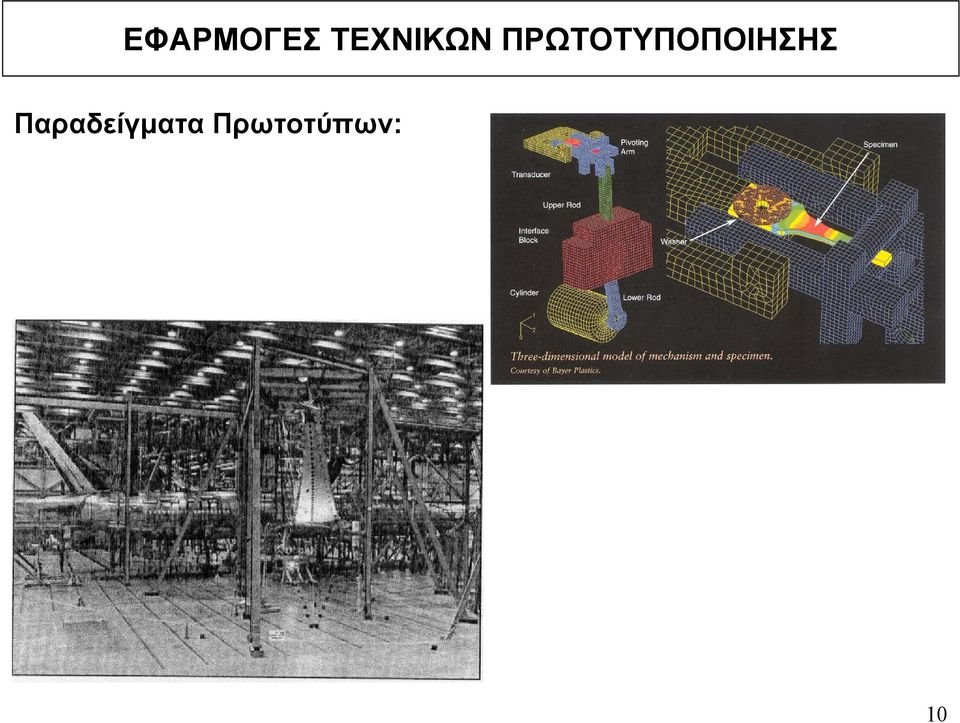

10 Παραδείγµατα Πρωτοτύπων: 10

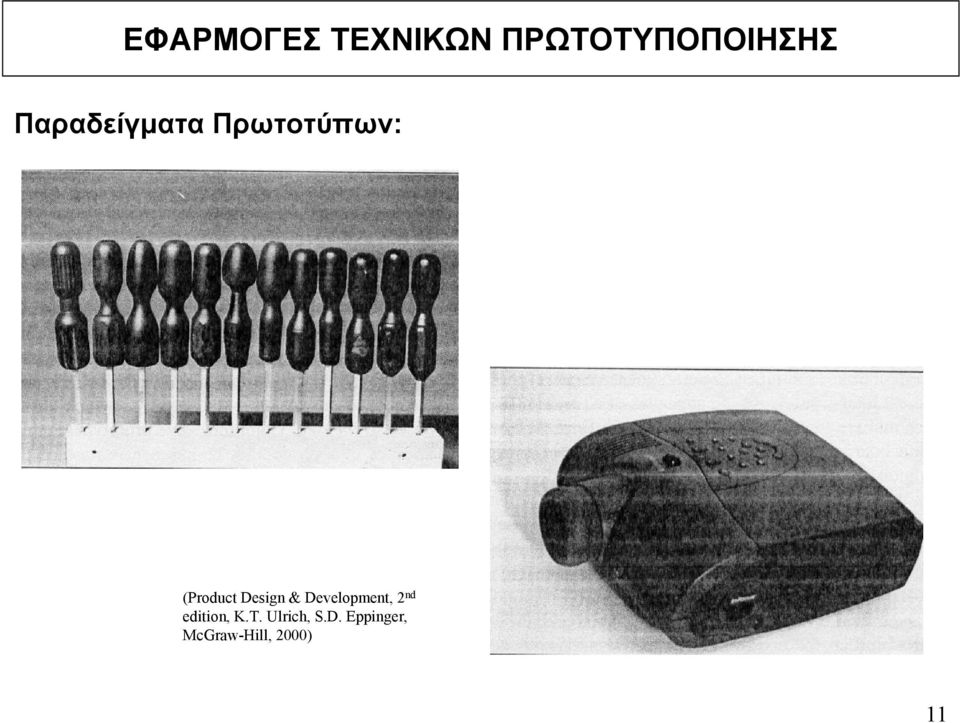

11 Παραδείγµατα Πρωτοτύπων: (Product Design & Development, 2 nd edition, K.T. Ulrich, S.D. Eppinger, McGraw-Hill, 2000) 11

12 Μελέτη Περίπτωσης: Φορητός Υπολογιστής (Product Design & Development, 2 nd edition, K.T. Ulrich, S.D. Eppinger, McGraw-Hill, 2000) 12

13 Χρήση Πρωτοτύπων για τη διερεύνηση λειτουργικών χαρακτηριστικών επιµέρους τµηµάτων φορητού υπολογιστή Έλεγχος λειτουργίας trackball Έλεγχος λειτουργίας συστήµατος trackball (Product Design & Development, 2 nd edition, K.T. Ulrich, S.D. Eppinger, McGraw-Hill, 2000) 13

14 Σχεδιαστικά Πρωτότυπα Βιοµηχανικού Σχεδιασµού Φυσικό Πρωτότυπο Βιοµηχανικού Σχεδιασµού 14

15 Πειραµατικό / Εργαστηριακό Πρωτότυπο (Product Design & Development, 2 nd edition, K.T. Ulrich, S.D. Eppinger, McGraw-Hill, 2000) Alpha Τύπου Πρωτότυπο 15

16 Beta Τύπου Πρωτότυπο Τελικό Προϊόν 16

17 Χρήση Πρωτοτύπων 17

18 Κλασικοί Τρόποι Κατασκευής Πρωτοτύπων 18

19 ΤΕΧΝΟΛΟΓΙΑ RAPID PROTOTYPING 19

20 ΤΕΧΝΟΛΟΓΙΑ RAPID PROTOTYPING 20

21 ΤΕΧΝΟΛΟΓΙΑ RAPID PROTOTYPING 21

22 ΤΕΧΝΟΛΟΓΙΑ RAPID PROTOTYPING 22

23 ΤΕΧΝΟΛΟΓΙΑ RAPID PROTOTYPING Περιοχές Χρησιµοποίησης Πρωτοτύπων R.P. 23

24 ΤΕΧΝΟΛΟΓΙΑ RAPID PROTOTYPING 24

25 ΤΕΧΝΟΛΟΓΙΑ RAPID PROTOTYPING Εφαρµογές ιερεύνησης Μηχανικής Συµπεριφοράς Κατασκευών CAD/FEM Μελέτη Τάσεων Πρωτότυπο 25

26 ΤΕΧΝΟΛΟΓΙΑ RAPID PROTOTYPING Μελέτη Συχνοτήτων ιέγερσης 26

27 ΤΕΧΝΟΛΟΓΙΑ RAPID PROTOTYPING Μελέτη Μηχανικής Συµπεριφοράς Πλαστικής Φιάλης Φιάλη PET µε δακτυλίους Φιάλη ρητίνης µε δακτυλίους 27

28 ΤΕΧΝΟΛΟΓΙΑ RAPID PROTOTYPING Εφαρµογές στην Ιατρική 28
