1 VidiTecFloor Green 30 03/016 VidiTecFloor Green 30

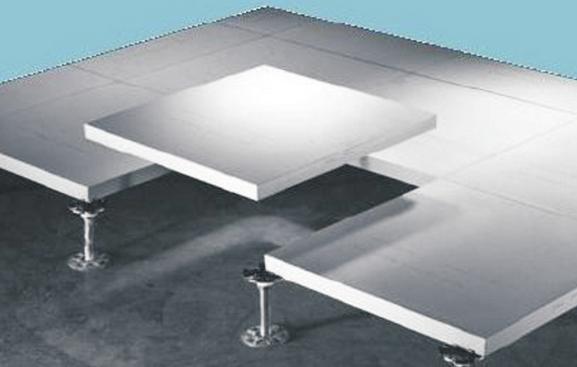

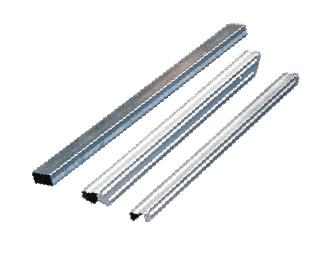

2 Plăcile de pardoseală supraînălțată Knauf VidiTecFloor Green sunt realizate din sulfat de calciu (gips natural în amestec cu FGD), fibre celulozice (obținute din reciclarea deșeurilor de hârtie și carton), fibre de sticla și apă. Plăcile au dimensiunea de 600x600 mm și 3. densitatea minimă de 1450 kg/m. Grosimea acestora este de 30 mm. Prelucrarea specială și amorsarea muchiilor plăcilor Knauf ViditecFloor Green a permis eliminarea benzilor de protecție din ABS care protejau canturile și a adezivilor pentru lipirea acestora, utilizate frecvent de către alți producători de plăci pentru pardoseli supraînălțate similare. Capacitatea portantă a plăcilor de pardoseală VidiTecFloor Green a fost testată pe picioare metalice din oțel, M16 (M0) și îndeplinește cerințele EN 185 pentru clasa 1 de incărcare. Pardoseala supraînălțată VidiTecFloor Green este testată conform EN pentru rezistența la foc și clasificată REI 30, iar clasa de reacție la foc este A-s1,d0. Canturi Canturile plăcilor de pardoseală supraînălțată Knauf VidiTecFloor Green sunt prelucrate special pentru a îmbunătăți contactul între ele astfel încât nu mai sunt necesare benzile de protecție suplimentare din ABS (material inflamabil și potențial toxic). Astfel plăcile Knauf VidiTecFloor Green oferă o protecție mult mai bună la incendiu, calități superioare de izolare fonică și sunt inofensive pentru mediul inconjurător și pentru sănătatea oamenilor. Domenii de utilizare Plăcile pentru pardoseli supraînălțate Knauf VidiTecFloor Green sunt utilizate cu predilecție în clădirile de birouri, hoteluri, centre comerciale, clădiri industriale, dar și în alte spații cum ar fi: camere de servere, centre de comandă, spații destinate activităților sportive, muzee, sâli de spectacole, amfiteatre, centre expoziționale, săli de congrese, săli de întruniri etc. și pot avea înâlțimi finite (înălțime finită fără stratul de finisaj = înălțimea pardoselii tehnice) între 6 cm și 1.5 m în mod uzual (în situații speciale înălțimea de 1.5 m poate fi depășită). Pardosleile supraînălțate realizate cu plăcile Knauf VidiTecFloor Green oferă posibilitatea utilizării în proporție de peste 90% a spațiului de sub pardoseala supraînălțată, oferind capacitatea portantă necesară desfășurării activităților curente specifice spațiilor în care sunt instalate. Datorită materialului incombustibil din care sunt fabricate, aportul asupra densității de sarcină termică rezultată din materialele de construcție ale clădirii în care sunt montate, este zero, oferind totodată performanțe foarte bune de izolare fonică și durabilitate în exploatare. Instalarea pardoselii Picioarele metalice din oțel M16 (M0) sunt zincate și se vor instala prin lipire cu adeziv special pe suprafața de baza, la un interval de 600 mm între ele, pe ambele direcții. Alegerea tipului de picior (M16, M0) se face în funcție de destinația pardoselii. Picioarele metalice sunt formate din bază - tip tub lis cu talpă Ø 90 mm și cap - tip disc Ø 90mm cu tija filetată (picioarele cu înălțime nominală medie și mare) sau din bază - tip tijă filetată cu talpă Ø 90mm și cap tip tub filetat la interior cu disc Ø 90mm (picioarele cu înălțime nominală mică). Picioarele metalice au înălțime variabilă de la 6,5 mm până la 1150 mm și sunt reglabile pe înălțime. Blocarea picioarelor la înălțimea dorită se va face prin blocarea filetului piuliței sau după caz a tijei filetate a piciorului, cu ajutorul lichidului special de blocare. De-a lungul întregului perimetru al camerei, pe peretii acesteia, la înălțimea finală necesară a pardoselii, se fixează o bandă izolatoare de vată minerală cu grosimea de 10 mm, lățimea de 100 mm și lungimea de 150 mm pentru asigurarea unui rost de dilatație etanș la foc. Înainte de instalarea plăcilor de pardoseală supraînălțată, pe piciaorele metalice se vor fixa discuri speciale (garnituri) izolatoare prevăzute cu patru ghidaje care ajută la poziționarea plăcilor de pardoseală supraînălțată. Aceste discuri au rol și de creștere a nivelului de izolare fonică. După montajul structurii metalice de susținere, conform cu cele mai sus prezentate, se vor monta plăcile de pardoseală supraînălțată. Dacă înălțimea pardoselii supraînălțate este >500 mm atunci între picioarele metalice ale structurii se vor monta, suplimentar, traverse metalice de consolidare. Dacă înălțimea pardoselii supraînălțate este >800 mm, sau în cazul unor zone în care pardoseala supraînălțată este supusa unor solicitări transversale mari (de ex. în cazul coridoarelor de spital, holuri în zona lifturilor), se vor monta suplimentar contravântuiri din oțel zincat în diagonală intre picioarele metalice ale pardosleii supraînălțate (între capul unui picior metalic și baza piciorului metalic vecin). Debitarea plăcilor de pardoseală supraînălțată VidiTecFloor Green se realizează cu ajutorul unui fierăstrău circular cu disc din aliaj dur, cu dantura dispusă ca în cazul debitării plăcilor din lemn. Densitatea brută: 1450 kg/m3 Dimensiune: 600 x 600 mm Grosime: 30 mm Greutate (fară substructură): aprox. 43,6 kg /m (15,7 kg / placă) Clasa de reacție la foc a materialului: A-s1d0 Puterea calorifică a materialului sulfat de calciu: Q [Mj /kg] = 0 Sarcina termică (cantitatea de căldură degajată din combustie completă) Sq [Mj] = Q [Mj /kg] x m [kg] = 0 Densitatea de sarcină termică indusă de pardoseala supraînălțată din plăci VidiTecFloor Green: qs [Mj / m] = Sq [Mj] / As [m] unde As = aria pardoselii luată în considerare Rezistența la foc testată conf. EN min. și clasificată REI 30 conf. EN Clasa de încărcare conf. SR EN 185: 1 Sarcina nominală de lucru (capacitatea portantă): kn Clasa de deformare conf. SR EN 185: А (<.5 mm) Izolare fonică conf. SR EN ISO 140: Indicele de izolare fonică la zgomot de flanc: Dn,f,w =5 db Indicele de izolare la zgomot de impact normalizat: Ln,f,w = 65 db Indicele de imbunatățire a izolării la zgomotul de impact: Ln,f,w = 5 db Indicele de îmbunătățire a izolării fonice la zgomot aerian: Rn,f,w = 14 db Rezisțentă electrică la contact: R < 1 X 108 Ω Rezisțentă electrică la împământare: R < 1 X 109 Ω Rezisțenta electrică a suprafeței plăcii: R < 1 X 109 Ω Înălțime liberă plenum (inălțime gol sub pardoseală): 6,5 105 mm Distanța între picioarele metalice ale structurii metalice din oțel, M16 (IM0): 600х600 mm Protecția mediului: inofensivă pentru mediul înconjurător și pentru sănătatea oamenilor. Condiții de punere în operă și exploatare Temperatura: + 10 ºC pana la 35 ºC Umiditatea relativă a aerului: 45% pana la 75% Tratarea suprafețelor și acoperirea pardoselii Rosturile de separare, dilatare și îmbinare ale plăcilor pardoselii Knauf VidiTecFloor Green vor fi preluate întotdeauna și în finisajul pardoselii. Plăcile de pardoseală Knauf VidiTecFloor Green vor fi preluate întotdeauna și în finisajul pardoselii. În varianta mochetării pardoselii, se vor folosi plăci de mochetă permanent adezive având dimensiunea de 500 x 500 mm. Plăcile din PVC, ABS sau linoleum se vor monta din fabrică înainte de prelucrarea plăcii, la dimensiunile de 600 x 600 mm. Plăcile ceramice și dalele din piatră naturală se vor monta in fabrica**. Instrucțiunile de utilizare ale producătorului adezivului pentru plăcile ceramice sau pentru piatra naturală trebuiesc respectate, mai ales în privința grosimii minime a stratului de adeziv. Montarea plăcilor ceramice se face prin metoda buttering and floating, adică plăcile se aplică prin glisare din lateral pe stratul de adeziv și apoi se presează. Dacă săgeata permisă produsă de sarcina prevăzută pentru plăcile de pardoseala Knauf VidiTecFloor Green este mai mare decât deformarea (săgeata) care poate fi preluată de stratul de acoperire a pardoselii, atunci va trebui aleasă grosimea de placă Knauf VidiTecFloor Green corespunzătoare, sau se vor monta panouri de finisaj cu grosime mai mare și/sau piese de susținere suplimentare (traverse și/sau picioare metalice suplimentare) în centrul rețelei de susținere. Întotdeauna trebuie consultate specificațiile tehnice ale producătorului stratului de acoperire și se va face corelarea acestor specificații cu săgeata maximă admisă indicată în fișa tehnică (sarcina de lucru sau capacitatea portantă maximă admisă). ** În aceste cazuri, plăcile vor fi livrate cu protecția canturilor din benzi ABS.

3 Detalii Rost de dilatare Îmbinare cu peretele masiv Profil PVC Perete masiv Vată minerală Densitatea brută: 1450 kg/m3 Dimensiune: Îmbinare între 600 elemente x 600 mm Grosime: 36 mm Greutate (fara substructura): aprox. 5. kg / m (18.8 kg / placa) Clasa de reacție la foc a materialului: Placă Knauf VidiTecFloor A-s1d0Green 30 mm Puterea calorifică a materialului sulfat de calciu: Q [Mj /kg] = 0 Sarcina termică (cantitatea de caldura degajata din combustie completa) Sq [Mj] = Q [Mj /kg] x m [kg] = 0 Densitatea de sarcină termică indusă de pardoseala supraînălțată din plăci VidiTecFloor Green: qs [Mj / m] = Sq [Mj] / As [m] unde As = aria pardoselii luată în considerare Rezistența la foc testata conf. EN min. și clasificată REI 30/REI60 conf. EN Clasa de încărcare conf. SR EN 185: Sarcina nominală de lucru (capacitatea portanta): 3 kn Clasa de deformare conf. SR EN 185: А (<.5 mm) Izolare fonică conf. SR EN ISO 140: Indicele Îmbinare de izolare cu perete acustică de compartimentare la zgomot de flanc: din gips-carton Dn,f,w =5 db Indicele de izolare la zgomot de impact normalizat: Ln,f,w = 65 db Perete gips-carton W11 Indicele de imbunatățire a izolării la zgomotul Vată minerală de impact: Ln,f,w = 5 db Indicele de îmbunătățire a izolării fonice la zgomot aerian: Rn,f,w = 14 db Rezisțentă electrică la contact: R < 1 X 108 Ω Rezisțentă electrică la împământare: R < 1 X 109 Ω Rezisțenta electrică a suprafeței plăcii: R < 1 X 109 Ω Înălțime liberă plenum (inălțime gol sub pardoseală): 6,5 105 mm Distanța între picioarele metalice Bolț ale metalic structurii metalice din oțel, M16 (IM0): 600х600 mm Protecția mediului: inofensivă pentru mediul înconjurător și pentru sănătatea oamenilor. Susținerea peretelui de compartimentare Perete gips-carton W11 Observație În zona cu rost de dilatație și în zona de sub pereții de compartimentare, pe tot perimetrul pardoselii supraînălțate, picioarele metalice se vor dispune la o distanță interax de 30cm.

4

5 5 VidiTecFloor Green 30

6 Poz. Descriere Cantitate Preț unitar Preț total Pardoseală supraînălțatã cu gol tehnic demontabilă, realizată cu plăci din sulfat de calciu Knauf VidiTecFloor Green 30 (600 x 600 x 30 mm), impregnate special din fabrică (pe ambele fețe și pe canturi) împotriva absorbției de apă, având canturi ranforsate printr-un procedeu special de prelucrare și amorsare, fără profile din ABS, PVC sau alte materiale plastice pentru protecția canturilor, având clasa de reacție la foc A1 (material incombustibil) și piese de susținere (picioare metalice) din oțel zincat, reglabile pe înălțime, care se fixează pe substrat prin lipire cu adeziv special, și care sunt prevăzute cu garnituri izolatoare antistatice montate pe capul pieselor de susținere. Date tehnice Producător: Knauf Gips SRL Tip: VidiTecFloor Green 30 Dimensiuni standard ale panourilor: 600 x 600 mm 3 Grosime / Densitate: 30 mm / 1450 kg/m Clasă de încărcare / Încărcarea concentrată de rupere (Sarcină de rupere): 1/4kN Coeficient de siguranță: (conform SR EN 185) Clasa de reacție la foc a materialului: A1 (conform SR EN ) Puterea calorifică a materialului sulfat de calciu al Q [Mj /kg] = 0 Sarcina termică (cantitatea de căldură degajată din combustie completă) Sq [Mj] = Q [Mj/kg] x m [kg] = 0 Densitate de sarcină termică indusă de pardoseala supraînălțată din plăci VidiTecFloor Green 36: qs [Mj/m]= 0 Clasa de rezistență la foc conf. SREN : REI 30 Protecția mediului: Inofensive pentru mediul înconjurător, fără emisii de substanțe nocive. Tipul picioarelor metalice din oțel zincat care alcătuiesc structura de susținere:... (se va alege tipul de picior metalic și dimensiunea corespunzătoare - vezi Tabele 1, ) Dimensiunea rețelei de susținere în câmpul pardoselii: 600x600mm alternativ 45x45mm cu picior metalic de susținere suplimentar dispus sub centrul plăcii de pardoseală; alternativ 300x300mm; Dimensiunea rețelei de susținere în zona de margine a pardoselii: distanța între elementele de susținere va fi de 300mm. alternativ traverse de consolidare cu secțiune "U" - 38 x 8 x 541 mm x 0,8 mm sau cu secțiune dreptunghiularã - 50 x 5 x 541 mm x 1 mm Înălțimea pardoselii supraînălțate fără stratul de finisaj (înălțime picioare metalice + grosime placă pardoseală):... mm Supliment pentru tipul de acoperire a pardoselii supraînălțate (stratul de finisaj) Supliment pentru aspirarea prafului și amorsarea suprafeței de bază cu amorsă pentru fixarea prafului și reglarea absorbției Knauf Tiefengrund Supliment pt. montarea traverselor de consolidare cu secțiune U 38 x 8 x 541 mm x 0,8 mm sau cu secțiune dreptunghiulară 50 x 5 x 541 mm x 1 mm între picioarele metalice ale structurii de susținere (când înălțimea picioarelor de susținere este > 500 mm) Supliment pentru montarea contravântuirilor pentru ranforsarea suplimentară a picioarelor metalice M16 / M0 (pentru înălțimi picioare pardoseală 800mm sau în cazul coridoarelor de spital, a holurilor în zona lifturilor în spitale etc.) Supliment pentru realizarea de rosturi de separare / dilatație în zona rosturilor de dilatație sau seismice ale construcției, inclusiv livrarea și montajul pieselor de susținere suplimentare necesare pentru rețeaua de susținere cu dimensiunea 300mm / profile mari de susținere*. Supliment pentru montarea panourilor de ventilație din tablă de oțel perforată Supliment pentru montare dispozitiv reglaj debit aer pentru panouri de ventilație din tablă de oțel perforată Supliment pentru montare grilă din ALU natur pentru ventilație Supliment pentru montare dispozitiv reglaj debit aer pentru grilă de ventilație din ALU natur Supliment pentru montare înălțătoare pentru grilă de ventilație din ALU natur Supliment pentru montare cadru din ALU natur pentru grilă de ventilație 6
