ΜΕΛΕΤΗ ΡΑΔΙOΕΚΠΟΜΠΩΝ ΚΕΡΑΙΩΝ ΣΤΑΘΜΟΥ ΒΑΣΗΣ ΚΙΝΗΤΗΣ ΤΗΛΕΦΩΝΙΑΣ

Transcript

1 1) Αρ. Πρ. Γνωμάτευσης 1 : Αρ. Πρ. Εισερχ. ΕΕΑΕ 1 : Αρ. Πρ. Κατάθεσης Κατόχου: ΜΕΛΕΤΗ ΡΑΔΙOΕΚΠΟΜΠΩΝ ΚΕΡΑΙΩΝ ΣΤΑΘΜΟΥ ΒΑΣΗΣ ΚΙΝΗΤΗΣ ΤΗΛΕΦΩΝΙΑΣ ΚΑΤΟΧΟΣ: WIND HELLAS ΚΩΔΙΚΗ ΟΝΟΜΑΣΙΑ ΘΕΣΗΣ: ΑΛΟΝΝΗΣΟΣ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ ΘΕΣΗΣ: 138 ΔΙΕΥΘΥΝΣΗ: ΒΟΥΝΟ ΑΛΟΝΝΗΣΟΥ, ΔΗΜΟΣ ΑΛΟΝΝΗΣΟΥ, ΠΕΡΙΦΕΡΕΙΑΚΗ ΕΝΟΤΗΤΑ ΜΑΓΝΗΣΙΑΣ ΣΥΝΤΕΤΑΓΜΕΝΕΣ (ΕΓΣΑ 87): φ: και λ: ΠΑΡΑΤΗΡΗΣΕΙΣ 2 : Στον ιστό της Wind είναι εγκατεστημένες κεραίες των εταιρειών Wind και Vodafone. ΜΕΛΕΤΗΤΗΣ: ΞΑΝΘΗΣ ΕΥΣΤΑΘΙΟΣ ΤΙΤΛΟΣ: ΑΚΤΙΝΟΦΥΣΙΚΟΣ-ΦΥΣΙΚΟΣ ΙΑΤΡΙΚΗΣ ΗΜΕΡΟΜΗΝΙΑ: 24/ 03/ 2014 ΥΠΟΓΡΑΦΗ: 1 Συμπληρώνεται από την υπηρεσία 2 Σημειώνονται άλλοι πάροχοι που τυχόν εξυπηρετούνται από την εγκατάσταση, η παρουσία γειτονικών σταθμών κλπ. 1

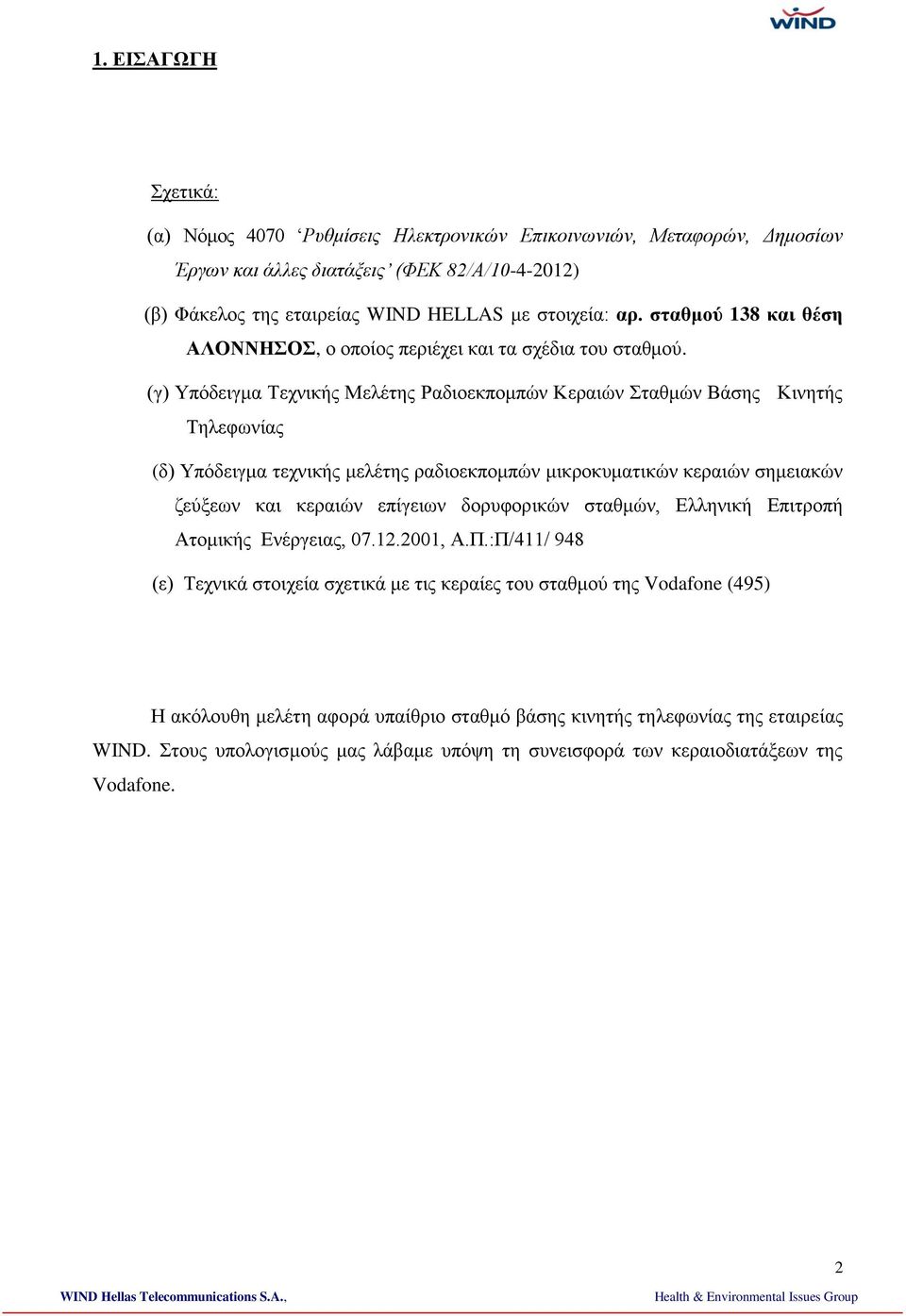

2 1. ΕΙΣΑΓΩΓΗ Σχετικά: (α) Νόμος 4070 Ρυθμίσεις Ηλεκτρονικών Επικοινωνιών, Μεταφορών, Δημοσίων Έργων και άλλες διατάξεις (ΦΕΚ 82/Α/ ) (β) Φάκελος της εταιρείας WIND HELLAS με στοιχεία: αρ. σταθμού 138 και θέση ΑΛΟΝΝΗΣΟΣ, ο οποίος περιέχει και τα σχέδια του σταθμού. (γ) Υπόδειγμα Τεχνικής Μελέτης Ραδιοεκπομπών Κεραιών Σταθμών Βάσης Κινητής Τηλεφωνίας (δ) Υπόδειγμα τεχνικής μελέτης ραδιοεκπομπών μικροκυματικών κεραιών σημειακών ζεύξεων και κεραιών επίγειων δορυφορικών σταθμών, Ελληνική Επιτροπή Ατομικής Ενέργειας, , Α.Π.:Π/411/ 948 (ε) Τεχνικά στοιχεία σχετικά με τις κεραίες του σταθμού της Vodafone (495) Η ακόλουθη μελέτη αφορά υπαίθριο σταθμό βάσης κινητής τηλεφωνίας της εταιρείας WIND. Στους υπολογισμούς μας λάβαμε υπόψη τη συνεισφορά των κεραιοδιατάξεων της Vodafone. 2

3 2. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Τα τεχνικά χαρακτηριστικά των σταθμών παρουσιάζονται στον πίνακα 1: ΠΙΝΑΚΑΣ 1 ΟΝΟΜΑΣΙΑ ΙΣΤΟΥ Α ΚΑΤΟΧΟΣ WIND Vodafone ΑΡΙΘΜΟΣ. ΚΕΡΑΙΩΝ ΚΙΝΗΤΗΣ ΤΗΛΕΦΩΝΙΑΣ ΑΡΙΘΜΟΣ ΜΙΚΡΟΚΥΜΑΤΙΚΩΝ ΖΕΥΞΕΩΝ 4 7 ως 25 ΑΡΙΘΜΟΣ ΑΛΛΩΝ ΚΕΡΑΙΟΔΙΑΤΑΞΕΩΝ - ΥΨΟΣ ΙΣΤΟΥ (με αλεξικέραυνο) 33,20m ΥΨΟΜΕΤΡΟ ΕΔΑΦΟΥΣ 233,50m Τα τεχνικά χαρακτηριστικά των κεραιοδιατάξεων των κεραιοδιατάξεων των δύο εταιρειών παρουσιάζονται στους πίνακες 2 και 3. 3

4 ΠΙΝΑΚΑΣ 2 Α/Α ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ 1A 1Β 1Γ 2Α 2Β 2Γ A ΠΑΡΟΧΟΣ WIND ΥΠΗΡΕΣΙΑ GSM UMTS DCS LTE UMTS GSM UMTS DCS LTE UMTS ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ 900 MHz 1800 MHz 2100 MHz 900 MHz 1800 MHz 2100 MHz ΑΖΙΜΟΥΘΙΟ ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ ,90m 28,90m ΚΑΤΑΣΚΕΥΑΣΤΗΣ Powerwave Powerwave ΜΟΝΤΕΛΟ / ΤΥΠΟΣ ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ-3db (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) (deg) 17,8 17,4 18,1 17,8 17,4 18,1 5 6,5 6,5 5 6,5 6,5 7, ,2 0 7, ,2 0 ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ-3db (ΟΡΙΖΟΝΤΙΟ ΔΙΑΓΡΑΜΜΑ) (deg) ΑΡΙΘΜΟΣ ΦΑΣΜΑΤΙΚΩΝ ΚΑΝΑΛΙΩΝ (ΦΕΡΟΥΣΩΝ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΑΝΑ ΦΕΡΟΥΣΑ W 5W 10W 5W 5W 10W 4

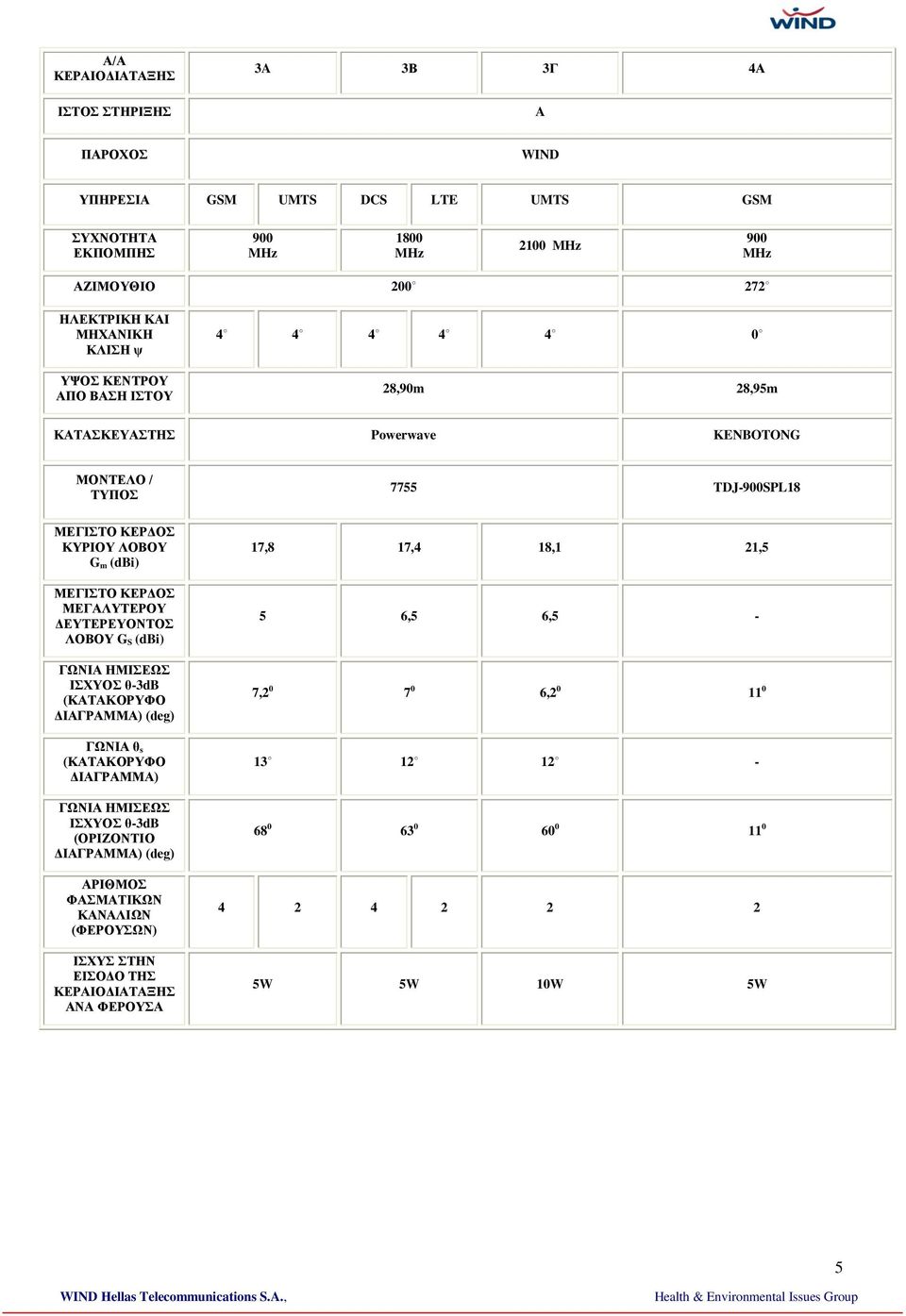

5 Α/Α ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ 3A 3Β 3Γ 4Α A ΠΑΡΟΧΟΣ WIND ΥΠΗΡΕΣΙΑ GSM UMTS DCS LTE UMTS GSM ΣΥΧΝΟΤΗΤΑ ΕΚΠΟΜΠΗΣ 900 MHz 1800 MHz 2100 MHz 900 MHz ΑΖΙΜΟΥΘΙΟ ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ ,90m 28,95m ΚΑΤΑΣΚΕΥΑΣΤΗΣ Powerwave KENBOTONG ΜΟΝΤΕΛΟ / ΤΥΠΟΣ 7755 TDJ-900SPL18 ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ-3db (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) (deg) 17,8 17,4 18,1 21,5 5 6,5 6,5-7, , ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ-3db (ΟΡΙΖΟΝΤΙΟ ΔΙΑΓΡΑΜΜΑ) (deg) ΑΡΙΘΜΟΣ ΦΑΣΜΑΤΙΚΩΝ ΚΑΝΑΛΙΩΝ (ΦΕΡΟΥΣΩΝ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗΣ ΑΝΑ ΦΕΡΟΥΣΑ W 5W 10W 5W 5

6 ΠΙΝΑΚΑΣ 3 Vodafone Τεχνικά Χαρακτηριστικά κεραιοδιατάξεων Ιστός στήριξης Πάροχος Vodafone Vodafone Vodafone Vodafone Υπηρεσία GSM900 GSM900 GSM900 GSM900 Συχνότητα εκπομπής Αζιμούθιο (deg) Ηλεκτρική-Μηχανική κλίση Ψ (deg) Μήκος κεραίας 1,8 1,8 1,8 1,8 Κατασκευαστής Allgon Allgon Allgon Allgon Μοντέλο/Τύπος Ύψος κέντρου από 25,60 25,60 25,60 25,60 βάση ιστού (m) Μέγιστο κέρδος κύριου 14,5 14,5 14,5 14,5 λοβού Gm(dBi) Μέγιστο κέρδος μεγαλύτερου -3,5-3,5-3,5-3,5 δευτερεύοντος λοβοού Gs (dbi) θ-3db (Κατακόρυφο Θs (Κατακόρυφο φ-3db (Οριζόντιο φ-10db (Οριζόντιο φ-20db (Οριζόντιο Μέγιστο κέρδος -5,50-5,50-5,50-5,50 μεγαλύτερου πλάγιου λοβού Gr (dbi) Αριθμός φασματικών καναλιών (Φερουσών) Ισχύς στην είσοδο της κεραιοδιάταξης ανά φέρουσα 6

7 Vodafone Vodafone Vodafone Vodafone Vodafone GSM900 GSM900 UMTS900 UMTS900 UMTS ,033 2,65 1,8 1,8 1,8 PowerWave Power Wave Allgon Allgon Allgon ,50 25,17 25,60 25,60 16,2 17,4 14,5 14,5 25,60 14,5 4,5 2,4-3,5-3,5-3,5 8, ,80-2,60-5,50-5,50-5,

8 1 1 1 Vodafone Vodafone Vodafone UMTS900 UMTS900 UMTS ,8 2,033 2,65 Allgon PowerWave Power Wave ,60 25,50 25,17 14,5 16,2 17,4-3,5 4,5 2,4 11 8, ,50-3,80-2,

9 Ιστός στήριξης Πάροχος Vodafone Vodafone Vodafone Vodafone Υπηρεσία DCS1800 DCS1800 DCS1800 LTE1800 Συχνότητα εκπομπής Αζιμούθιο (deg) Ηλεκτρική-Μηχανική Μήκος κεραίας κλίση Ψ (deg) 2,033 1,31 2,65 2,033 Κατασκευαστής PowerWave Allgon POWERWAVE PowerWave Μοντέλο/Τύπος Ύψος κέντρου από 25,50 25,80 25,17 25,50 βάση ιστού (m) Μέγιστο κέρδος κύριου ,2 16 λοβού Gm(dBi) Μέγιστο κέρδος μεγαλύτερου 3,5 5 2,2 3,5 δευτερεύοντος λοβοού Gs (dbi) θ-3db (Κατακόρυφο 10 7, Θs (Κατακόρυφο φ-3db (Οριζόντιο φ-10db (Οριζόντιο φ-20db (Οριζόντιο Μέγιστο κέρδος -4,00-2,00-2,80-4,00 μεγαλύτερου πλάγιου λοβού Gr (dbi) Αριθμός φασματικών καναλιών (Φερουσών) Ισχύς στην είσοδο της κεραιοδιάταξης ανά φέρουσα 9

10 1 1 Vodafone Vodafone LTE1800 LTE ,31 2,65 Allgon POWERWAVE ,80 25, ,2 5 2,2 7, ,00-2,

11 Ιστός στήριξης Πάροχος Vodafone Vodafone Vodafone Υπηρεσία UMTS2100 UMTS2100 UMTS2100 Συχνότητα εκπομπής Αζιμούθιο (deg) Ηλεκτρική-Μηχανική Μήκος κεραίας κλίση Ψ (deg) 2,033 1,31 2,65 Κατασκευαστής PowerWave Allgon Power Wave Μοντέλο/Τύπος Ύψος κέντρου από 25,50 25,80 25,17 βάση ιστού (m) Μέγιστο κέρδος κύριου 16,5 18,3 17,5 λοβού Gm(dBi) Μέγιστο κέρδος μεγαλύτερου 3,8 5,3 7,5 δευτερεύοντος λοβοού Gs (dbi) θ-3db (Κατακόρυφο 8,7 6,9 6 Θs (Κατακόρυφο 16 11,5 10 φ-3db (Οριζόντιο φ-10db (Οριζόντιο φ-20db (Οριζόντιο Μέγιστο κέρδος -3,50-1,70-2,50 μεγαλύτερου πλάγιου λοβού Gr (dbi) Αριθμός φασματικών καναλιών (Φερουσών) Ισχύς στην είσοδο της κεραιοδιάταξης ανά φέρουσα 11

12 3. ΠΑΡΑΔΟΧΕΣ Θα πρέπει επίσης να σημειώσουμε ότι η παρακάτω μελέτη έγινε εισάγοντας ιδιαίτερα αυστηρούς συντελεστές ασφαλείας: α) Στον τύπο για τον υπολογισμό της πυκνότητας ισχύος S, η τιμή του παράγοντα διάταξης της κεραίας λαμβάνεται ίση με δύο, εν γνώσει του γεγονότος ότι τέτοιες συνθήκες έχουν μηδαμινή πιθανότητα εμφάνισης. β) Το κέρδος της κεραιοδιάταξης (άρα και οι υπολογιζόμενες τιμές της πυκνότητας ισχύος S), στις περισσότερες κατευθύνσεις θεωρείται αρκετά μεγαλύτερο από το πραγματικό. δ) Η κεραία KENDOTONG TDJ-900SPL18 της Wind είναι παραβολική-μικροκυματική και θα συνυπολογιστεί στην μελέτη στην παράγραφο 5 μαζί με τις παραβολικέςμικροκυματικές κεραίες που χρησιμοποιούνται για την διασύνδεση του σταθμού της WIND. Στον πίνακα 4 χρησιμοποιούμε τα πιο επιβαρυντικά τεχνικά χαρακτηριστικά των πραγματικών κεραιοδιατάξεων των δύο εταιρειών συνθέτοντας τις ισοδύναμες ομοιοκατευθυντικές κεραίες. 12

13 ΠΙΝΑΚΑΣ 4 Α/Α ΙΣΟΔΥΝΑΜΗΣ ΚΕΡΑΙΟΔΙΑΤΑΞΗ Ι-1 Ι-2 Ι-3 Ι-4 Ι-5 Ι-6 Σ ΑΡΙΘΜΟΙ ΚΕΡΑΙΟΔΙΑΤΑΞΕ ΩΝ ΠΟΥ 1A,2A,3Α 1Β,2Β,3Β 1Γ,2Γ,3Γ 1A,2A,3Α, 4A,5A,6Α 5Β,6Β,7Β 5Γ,6Γ,7Β ΑΝΤΙΚΑΘΙΣΤΑ ΠΑΡΟΧΟΣ Wind Vodafone ΙΣΤΟΣ ΣΤΗΡΙΞΗΣ A ΣΥΧΝΟΤΗΤΑ 900MHz 1800MHz 2100MHz 900MHz 1800MHz 2100MHz ΕΚΠΟΜΠΗΣ (GSM+UMTS) (DCS+LTE) (UMTS) (GSM+UMTS) (DCS+LTE) (UMTS) ΗΛΕΚΤΡΙΚΗ ΚΑΙ ΜΗΧΑΝΙΚΗ ΚΛΙΣΗ ψ ΥΨΟΣ ΚΕΝΤΡΟΥ ΑΠΟ ΒΑΣΗ ΙΣΤΟΥ 28,90m 25,17m ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΚΥΡΙΟΥ ΛΟΒΟΥ 17,8 17,4 18,1 17, ,3 G m (dbi) ΜΕΓΙΣΤΟ ΚΕΡΔΟΣ ΜΕΓΑΛΥΤΕΡΟΥ ΔΕΥΤΕΡΕΥΟΝΤΟΣ 5 6,5 6,5 4,5 5 7,5 ΛΟΒΟΥ G S (dbi) ΓΩΝΙΑ ΗΜΙΣΕΩΣ ΙΣΧΥΟΣ θ-3db (ΚΑΤΑΚΟΡΥΦΟ 7, , ,7 0 ΔΙΑΓΡΑΜΜΑ) (deg) ΓΩΝΙΑ θ s (ΚΑΤΑΚΟΡΥΦΟ ΔΙΑΓΡΑΜΜΑ) ΙΣΧΥΣ ΣΤΗΝ ΕΙΣΟΔΟ ΤΗΣ 60W 60W 40W 75W 25W 20W ΚΕΡΑΙΟΔΙΑΤΑΞΗ Σ 13

14 4. ΟΡΙΑ ΕΚΘΕΣΗΣ Οι συγκεκριμένοι σταθμοί εκπέμπουν στην περιοχή των 900ΜΗz, στην περιοχή των 1800ΜΗz και στην περιοχή των 2100ΜΗz. Σύμφωνα με την ΚΥΑ 53571/3839 (ΦΕΚ 1105/06/09/00) και το νόμο 4070 (ΦΕΚ 82/Α/ ) το επίπεδο αναφοράς για την ένταση ακτινοβολίας για την περιοχή των 900ΜΗz είναι 4,5W/m 2, το επίπεδο αναφοράς για την ένταση ακτινοβολίας για την περιοχή των 1800ΜΗz είναι 9W/m 2 και για την περιοχή των 2100ΜΗz είναι 10W/m 2. Στη παρούσα μελέτη λαμβάνεται υπόψη ο συντελεστής μείωσης 60%. Λόγω της παρουσίας κεραιοδιατάξεων που εκπέμπουν σε πολλαπλές συχνότητες, χρησιμοποιούμε τον Δείκτη Έκθεσης Πηγών Πολλαπλών Συχνοτήτων (ΔΕΠΠΣ). 5. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΙΚΡΟΚΥΜΑΤΙΚΩΝ ΚΑΙ ΥΠΟΛΟΓΙΣΜΟΣ ΕΝΤΑΣΗΣ ΑΚΤΙΝΟΒΟΛΙΑΣ Στον πυλώνα της Wind θα εγκατασταθούν συνολικά έως 25 μικροκυματικές παραβολικές κεραίες. Κατά τους υπολογισμούς χρησιμοποιήθηκαν οι παρακάτω τιμές των υπεισερχόμενων μεγεθών οι οποίες αντιστοιχούν σε μια σύνθεση των πιο επιβαρυντικών χαρακτηριστικών των μικροκυματικών κεραιών που χρησιμοποιεί η Wind. Βάσει αυτών των δεδομένων εκτελέστηκαν οι υπολογισμοί βάσει των τύπων του (δ) σχετικού. Σημείωση: Το κέντρο της χαμηλότερα τοποθετημένης μικροκυματικής κεραίας βρίσκεται σε ύψος μεγαλύτερο των 5m μέτρων από το έδαφος. 14

15 α/α ΚΕΝΤΡΙΚΗ ΣΥΧΝΟΤΗΤΑ ΛΕΙΤΟΥΡΓΙΑΣ (GHz) ΔΙΑΜΕΤΡΟΣ (m) ΙΣΧΥΣ (W) KEΡΔΟΣ ΚΕΡΑΙΑΣ (dbi) R nf (m) R ff (m) S nf (W/m 2 ) S ff (W/m 2 ) ,3 0,063 38,5 1,1 9 3,57 0, ,6 0,1 44,3 2,1 16,8 1,42 0, ,2 0,5 44,7 8,4 67,2 1,80 0, ,8 0,1 48,0 18,9 151,2 0,16 0, ,4 0,5 48,6 33,6 269,0 0,44 0, ,0 0,5 45,4 52,5 420,0 0,28 0, ,7 0,5 47, ,19 0,005 Λαμβάνοντας υπόψη τις μέγιστες εντάσεις ακτινοβολίας από τις παραπάνω κεραίες ( S nf =3,57W/m 2, S ff =0,76 W/m 2 ), για το μέγιστο αριθμό μικροκυματικών κεραιών που αφορά την παρούσα μελέτη (μέχρι 25 μικροκυματικές), είναι : S nf ΟΛΙΚΟ =3,57 x 25 =89,25W/m 2 S t max =S nf, S ff ΟΛΙΚΟ =0,76 x 25= 19W/m 2 Για σημεία που βρίσκονται εκτός της κύριας δέσμης ακτινοβολίας και των εικοσιπέντε μικροκυματικών κεραιών και σε απόσταση μεγαλύτερη από μια διάμετρο από το κέντρο της δέσμης, η μέγιστη τιμή έντασης ακτινοβολίας υπολογίζεται, βάσει του υποδείγματος τεχνικής μελέτης ραδιοεκπομπών μικροκυματικών κεραιών, S out max = 0,9W/m 2 Όσον αφορά την μικροκυματική παραβολική κεραία της Wind τύπου KENDOTONG TDJ-900SPL18 Τα χαρακτηριστικά της συγκεκριμένης κεραίας παρουσιάζονται στον παρακάτω πίνακα. ΤΥΠΟΣ ΚΕΡΑΙΑΣ Κέρδος(dbi) Συχνότητα (GHz) Διάμετρος (m) Ισχύς στην είσοδο της κεραίας P (W) KENDOTONG TDJ-900SPL18 21,5 0,9 (GSM) 1,8 10 Στη συνέχεια πραγματοποιούμε τους παρακάτω υπολογισμούς. 15

16 ΤΥΠΟΣ ΚΕΡΑΙΑΣ Εγγύς πεδίο R nf (m) Πυκνότητα Ισχύος στο εγγύς πεδίο S nf (W/m 2 ) Μακράν Πεδίο Rf f (m) Πυκνότητα Ισχύος στο μακρινό πεδίο S ff (W/m 2 ) KENDOTONG TDJ-900SPL18 2,430 15,74 19,44 0,298 Στους παρακάτω υπολογισμούς μας λαμβάνουμε υπόψη τη μεγαλύτερη τιμή πυκνότητας ισχύος 15,74 W/m 2 (εγγύς πεδίο). Η κεραία είναι τοποθετημένη σε ύψος 28,95m από τη βάση του ιστού. Για σημεία που βρίσκονται σε απόσταση μεγαλύτερη από μια διάμετρο από το κέντρο της δέσμης, η μέγιστη τιμή έντασης ακτινοβολίας υπολογίζεται, βάσει του υποδείγματος τεχνικής μελέτης ραδιοεκπομπών μικροκυματικών κεραιών, S nftotal 900 (TDJ-900SPL18 )= 0,16W/m 2 6. ΕΛΕΓΧΟΙ - ΑΠΟΣΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Για τον υπολογισμό των αποστάσεων χρησιμοποιήθηκαν: η ακτίνα του κατακόρυφου κυλίνδρου που περιβάλλει τις θεωρούμενες ομοιοκατευθυντικές κεραιοδιάταξεις της Wind και της Vodafone είναι ρ=2,50m. το ύψος του κυλίνδρου της Wind είναι d wind =2,60m και της Vodafone d vf =2,65m. Με βάση τα παραπάνω δεδομένα εκτελέστηκαν οι παρακάτω υπολογισμοί: 16

17 Με βάση τα παραπάνω δεδομένα εκτελέστηκαν οι παρακάτω υπολογισμοί: Fr: MHz R εσ (m) R μετ (m) R εξ (m) S εσ (W/m 2 ) S μετ (W/m 2 ) S εξ (W/m 2 ) WIND 900 (GSM +UMTS) WIND 1800 (DSC+LTE) WIND 2100 (UMTS) Vodafone 900 (GSM +UMTS) Vodafone 1800 (DSC+LTE) Vodafone 2100 (UMTS) 26,90 103,25 125,88 0,104 0,057 0,076 26,90 106,52 126,84 0,147 0,049 0,068 26,90 106,52 130,89 0,098 0,038 0,050 23,17 50,65 79,67 0,163 0,287 0,221 23,17 67,33 81,86 0,061 0,060 0,080 23,17 70,40 84,91 0,087 0,047 0,064 Wind S nftotal 900MHz (TDJ-900SPL18) 0,16 S out max 0,9 ΔΕΠΠΣ 0,38 0,37 0,37 Για τον υπολογισμό των ΔΕΠΠΣ λάβαμε υπόψη τη συνεισφορά των 25 μικροκυματικών S out max = 0,9W/m 2 και της μικροκυματικής κεραίας KENDOTONG TDJ-900 SPL18 της εταιρείας Wind, S nftotal 900 (TDJ-900SPL18 )= 0,16W/m 2 17

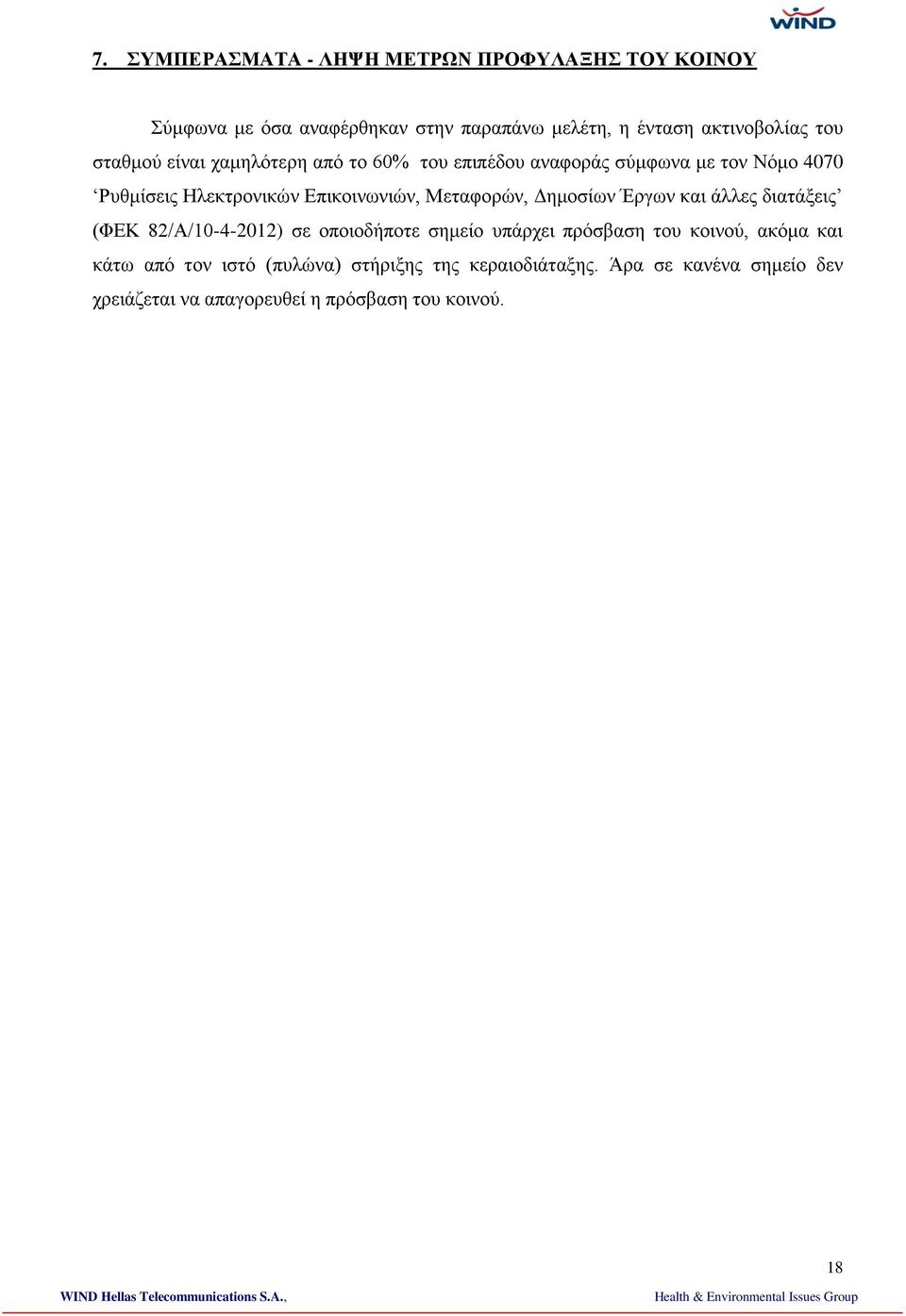

18 7. ΣΥΜΠΕΡΑΣΜΑΤΑ - ΛΗΨΗ ΜΕΤΡΩΝ ΠΡΟΦΥΛΑΞΗΣ ΤΟΥ ΚΟΙΝΟΥ Σύμφωνα με όσα αναφέρθηκαν στην παραπάνω μελέτη, η ένταση ακτινοβολίας του σταθμού είναι χαμηλότερη από το 60% του επιπέδου αναφοράς σύμφωνα με τον Νόμο 4070 Ρυθμίσεις Ηλεκτρονικών Επικοινωνιών, Μεταφορών, Δημοσίων Έργων και άλλες διατάξεις (ΦΕΚ 82/Α/ ) σε οποιοδήποτε σημείο υπάρχει πρόσβαση του κοινού, ακόμα και κάτω από τον ιστό (πυλώνα) στήριξης της κεραιοδιάταξης. Άρα σε κανένα σημείο δεν χρειάζεται να απαγορευθεί η πρόσβαση του κοινού. 18
