MproS1 Εγχειρίδιο Χρήσης

Transcript

1 MproS1 Εγχειρίδιο Χρήσης

2 Περιεχόμενα << Πατήστε πάνω στα περιεχόμενα για να περιηγηθείτε ηλεκτρονικά. >> Για επιστροφή στα περιεχόμενα υπάρχει το σύμβολο δίπλα από τους σελιδοδείκτες. Εισαγωγή.... Μpros Κεντρική Μονάδα.. Γρήγορος Οδηγός... Περιγραφή Λειτουργιών Auto / Manual... Διαδικασία Λειτουργίας AUTO... Διαδικασία Λειτουργίας MANUAL.. Ήχος Ακουστικά... Περιγραφή Λειτουργίας ThresHold... Παράδειγμα Α Λειτουργίας ThresHold... Περιγραφή Λειτουργίας Ρύθμισης Filter... Παράδειγμα Β Λειτουργίας Filter... Ανίχνευση και εκτίμηση Βάθους... Παράδειγμα Γ Εκτίμηση Βάθους... Ένδειξη Κατάστασης Μπαταρίας... Φόρτιση Μπαταρίας... Τοποθέτηση Κεραίας MproS... Κεραίες.. Ιδιότητες Μετάλλων Απόδοση Κεραιών.. Προβλήματα Ερωτήσεις Απαντήσεις... Τεχνικά Χαρακτηριστικά Μονάδας... Εγγυήσεις Τεχνική Υποστήριξη... Σημειώσεις.. Σελ. 3 Σελ. 4-5 Σελ. 6-7 Σελ. 8 Σελ. 9 Σελ. 10 Σελ. 11 Σελ. 12 Σελ. 13 Σελ. 14 Σελ. 15 Σελ. 16 Σελ. 17 Σελ. 18 Σελ. 19 Σελ. 20 Σελ. 21 Σελ Σελ Σελ. 26 Σελ. 27 Σελ

3 Εισαγωγή Θεωρία Οι ανιχνευτές μετάλλων λειτουργούν με την αρχή της μετάδοσης ενός μαγνητικού πεδίου και την ανάλυση του σήματος επιστροφής από το στόχο και το περιβάλλον. Το μεταδιδόμενο μαγνητικό πεδίο μεταβάλλεται στο χρόνο συνήθως σε ποσοστά αρκετά υψηλής συχνότητας με ηχητικά σήματα. Ο πομπός που εκπέμπει μαγνητικά πεδία έχει τη μορφή ενός πηνίου εκπομπής με ένα μεταβαλλόμενο ηλεκτρικό ρεύμα που ρέει μέσα από αυτό που παράγεται από τα ηλεκτρονικά εξαρτήματα επεξεργασίας εκπομπής. Ο δέκτης έχει τη μορφή ενός πηνίου λαβαίνοντας συνδεδεμένος παράλληλα ώστε να δέχεται τα σήματα ηλεκτρονικά και να τα επεξεργάζεται. Το πηνίο μετάδοσης και λήψης είναι το ίδιο πηνίο. Το πηνίο είναι μέσα σε ένα περίβλημα το οποίο ονομάζεται κεραία, όλα τα υπόλοιπα είναι μέσα στην ηλεκτρονική κατασκευή και συνδέονται με την κεραία μέσω ενός ηλεκτρικού καλωδίου. Κατασκευή & Συναρμολόγηση MproS1 Με βάση την παραπάνω θεωρία σχεδιάστηκε ένας παλμικός ανιχνευτής μεγάλης ισχύος με αναλογικά εξαρτήματα. Η κατασκευή MproS1 στο τμήμα του πομποδέκτη είναι εξολοκλήρου χειροποίητη σχεδιάστηκε και κατασκευάζεται στην Ελλάδα αντλώντας βασικές θεωρίες και ιδέες καλύτερης απόκρισης από πολλά ολοκληρωμένα και ηλεκτρονικά κυκλώματα. Το βασικό του σχέδιο φαίνεται παρακάτω. Τα υπόλοιπα περιφερειακά υλικά είναι του εμπορίου και το μοντάρισμα της kit κατασκευής γίνεται από το προσωπικό της MproS. Ευχαριστούμε που επιλέξατε την κατασκευή μας και θα είμαστε στο πλευρό σας για τυχόν απορίες και τεχνικές λύσεις. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 3

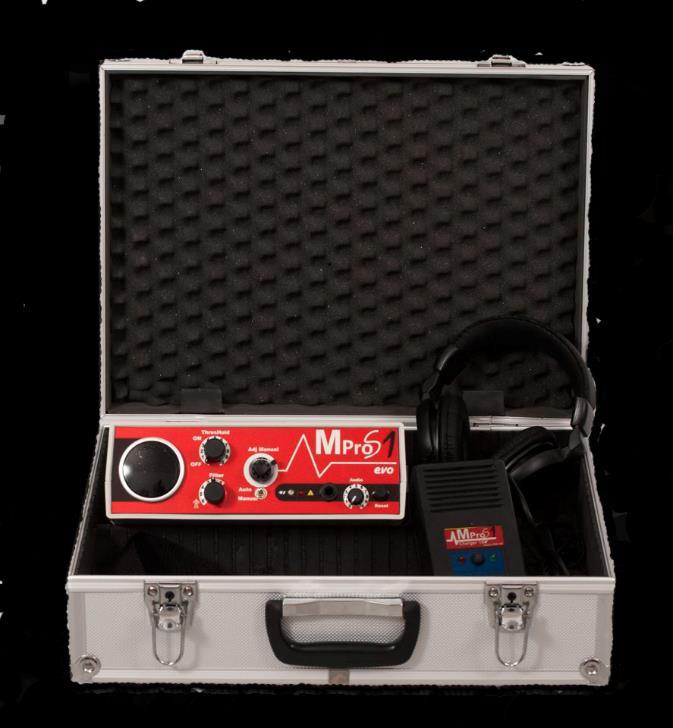

4 MproS1 Κεντρική Μονάδα Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 4

5 MproS1 Κεντρική Μονάδα Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 5

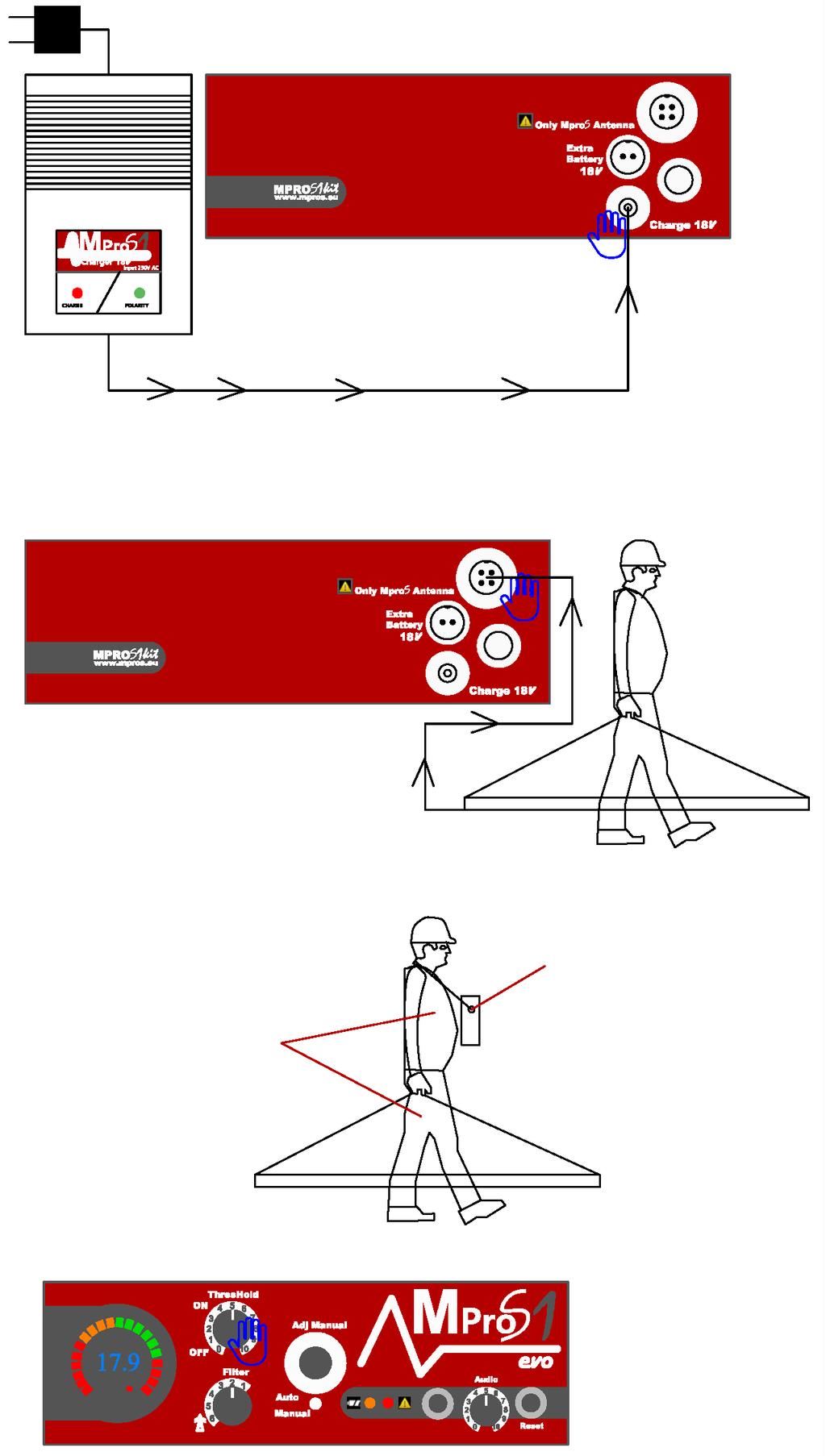

6 Γρήγορος Οδηγός 1 ο Βήμα Συνδέουμε στην πρίζα τον φορτιστή και μετά στην συσκευή. Ένα led κόκκινο θα ανάψει και θα σβήσει στο τέλος της φόρτισης. Δείτε και ενότητα <<φόρτιση μπαταρίας σελ.19 >> 2 ο Βήμα Συναρμολογούμε την κεραία εκπομπής λήψης. Δείτε και ενότητα: <<Κεραίες σελ >> 3 ο Βήμα Τοποθετούμε το βύσμα της κεραίας στην ηλεκτρονική μονάδα. Προσέχουμε την προεξοχή να ταιριάζει με την εσοχή της κεραίας. Ενδυμασία χωρίς μεταλλικά αντικείμενα. Προσοχή στα υποδήματα Ιμάντας στήριξης με άγκιστρα 4 ο Βήμα Τοποθετούμε τον ιμάντα της μονάδας στα πλαϊνά άγκιστρα. Μεγάλη προσοχή στα άγκιστρα κίνδυνος αποκόλλησης με το στρίψιμο του ιμάντα. Βεβαιωνόμαστε ότι η ενδυμασία μας δεν έχει μεταλλικά αντικείμενα (αφορά το χειριστή που κρατάει την κεραία) Γυρνάμε το κουμπί threshold δεξιόστροφα και ρυθμίζουμε τον βαθμό ακουστικότητας από 1-9. Δείτε και ενότητα <<Λειτουργία ThresΗold σελ >> Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 6

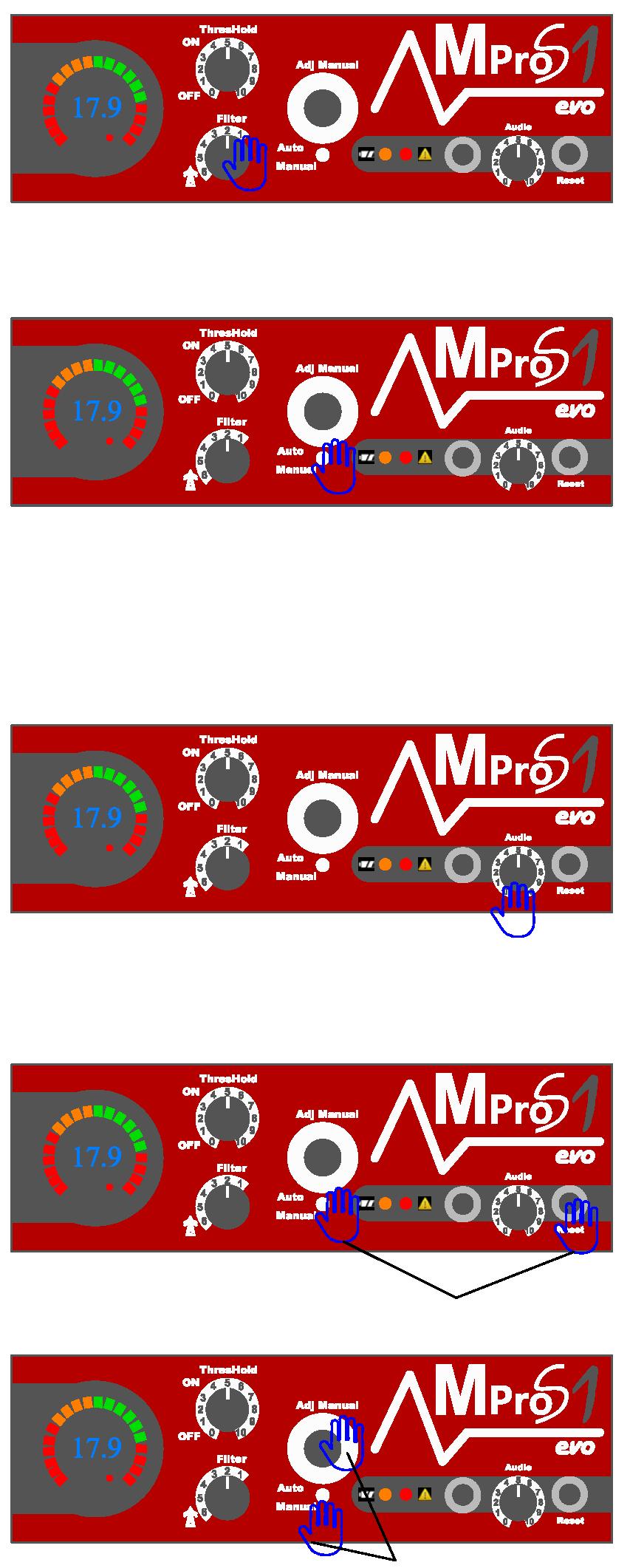

7 Γρήγορος Οδηγός 5 ο Βήμα Ρυθμίζουμε το κουμπί Filter στην επιθυμητή σκάλα έρευνας δείτε και ενότητα <<Ρύθμιση Filter σελ.14-15>> 6 ο Βήμα Βεβαιωνόμαστε για τον τρόπο λειτουργίας Αuto (αυτόματη εξισορρόπηση) προς τα επάνω διακόπτης Manual (χειροκίνητη εξισορρόπηση) προς τα κάτω διακόπτης Δείτε και ενότητα <<Auto/Manual σελ >> 7 ο Βήμα Ρυθμίζουμε ένταση ήχου δείτε και ενότητα <<Ένταση ήχου & Ακουστικά σελ.11 >> 8 ο Βήμα Σηκώνουμε την κεραία από το έδαφος πάνω από 20 εκατοστά. Για την αυτόματη λειτουργία (πατάμε Reset) Λειτουργία Αuto Για την χειροκίνητη λειτουργία (Γυρνάμε το κομβίο Manual Adj με θέση λειτουργίας στη Manual, δεξιά ή αριστερά μέχρι το επιθυμητό σημείο εξισορρόπησης των 12.8v 13.6v Λειτουργία Manual Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 7

8 Περιγραφή Λειτουργιών Auto - Manual Περιγραφή Λειτουργίας Auto Η αυτόματη λειτουργία σας παρέχει συνεχόμενη βέλτιστη ρύθμιση εξισορρόπησης εδάφους με αποτέλεσμα ο ανιχνευτής να παρέχει τις μέγιστες αποδόσεις. Για μια σωστή έρευνα με μεγάλες αποστάσεις σας συνιστούμε να χρησιμοποιείτε την λειτουργία auto ώστε η προσαρμογή με το έδαφος να είναι η βέλτιστη. Υπέρ αυτόματης εξισορρόπησης 1.Συνεχή διόρθωση και εξισορρόπηση σε πραγματικό χρόνο 2.Αυτόματη διόρθωση μεταβολής ύψους κεραίας λόγω εμποδίων. 3.Μέγιστη Απόδοση 4.Ευκολία στην έρευνα, δεν χρειάζεται να παρακολουθούμε συνεχώς την κατάσταση της ηλεκτρονικής μονάδας. Κατά αυτόματης εξισορρόπησης 1.Μικρότερη απόρριψη ανεπιθύμητων μεταλλικών αντικειμένων 2.Μετά τον εντοπισμό μεταλλικού στόχου δεν μπορούμε να κεντράρουμε εύκολα για τον λόγο μείωσης της δύναμης όταν παραμένουμε μέσα στο πεδίο του στόχου. Πρέπει να απομακρυνόμαστε έξω από το πεδίο του μεταλλικού στόχου και ύστερα να κατευθυνόμαστε πάλι μέσα σε αυτό. 3.Υπάρχει περίπτωση όταν ήμαστε δίπλα ή από επάνω από τον επιθυμητό μεταλλικό στόχο έρευνας να εξισορροπήσει με αποτέλεσμα την εξάλειψη αυτού. 4.Κίνδυνος για αρχάριους να μην κατανοήσουν τον εντοπισμό μεταλλευμάτων την πρώτη φορά κατεύθυνσης από φτωχό έδαφος σε πλούσιο απο μεταλλεύματα ή κεραμικά που εμπεριέχουν περιεκτικότητα χαλκού, σιδηροπυρίτης κτλ. Περιγραφή Λειτουργίας Manual Η μηχανική εξισορρόπηση παρέχει την δυνατότητα ρύθμισης από τον ίδιο τον χρήστη. Για μια σωστή έρευνα με μικρές αποστάσεις και σε εδάφη πλούσια σε μεταλλεύματα καθώς και επίσης για περιοχές δύσκολες με ενοχλήσεις από ηλεκτρομαγνητικά πεδία και ανεπιθύμητα μεταλλικά μικροαντικείμενα. Υπέρ μηχανικής εξισορρόπησης 1.Μεγαλύτερη απόρριψη ανεπιθύμητων μεταλλικών αντικειμένων 2.Βέλτιστο κεντράρισμα στόχου. Μπορούμε να αξιολογήσουμε το πεδίο που βρίσκεται ο μεταλλικός στόχος χωρίς να τον χάνουμε ή να εξαλείφετε. 3.Εξαλείψη ανεπιθύμητων θορύβων από εδάφη πλούσια σε μεταλλεύματα. Κατά μηχανικής εξισορρόπησης 1.Ο χειριστής πρέπει ναι είναι προσεχτικός και να παρακολουθεί την ευαισθησία του δέκτη μέσα από το ηλεκτρονικό όργανο της κατασκευής. 2. Χρησιμοποιείτε για μικρές αποστάσεις. 3. Κίνδυνος για αρχάριους στην υψομετρική αλλαγή της κεραίας. 4.Η κεραία πρέπει μετά την ρύθμιση να παραμείνει στο ίδιο ύψος για βέλτιστα αποτελέσματα. Με άλλα λόγια. Για μία σωστή έρευνα πρέπει να χρησιμοποιηθούν και οι δύο τρόποι. Ξεκινήστε με την λειτουργία auto για να κατανοήσετε το περιβάλλον που εργάζεστε, Ενδιαφέρον έχουν όλοι οι στόχοι μικροί, μεγάλοι. Γίνετε εκτίμηση με βάση το εύρος τους και την απόκριση του δέκτη της κατασκευής από τον χειριστή. Μαρκάρονται με θέση auto και αξιολογούνται επακριβώς με βάση την λειτουργία manual. Μια σωστή έρευνα πρέπει να γίνεται αξιολογώντας και το έδαφος στο οποίο εργάζεστε. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 8

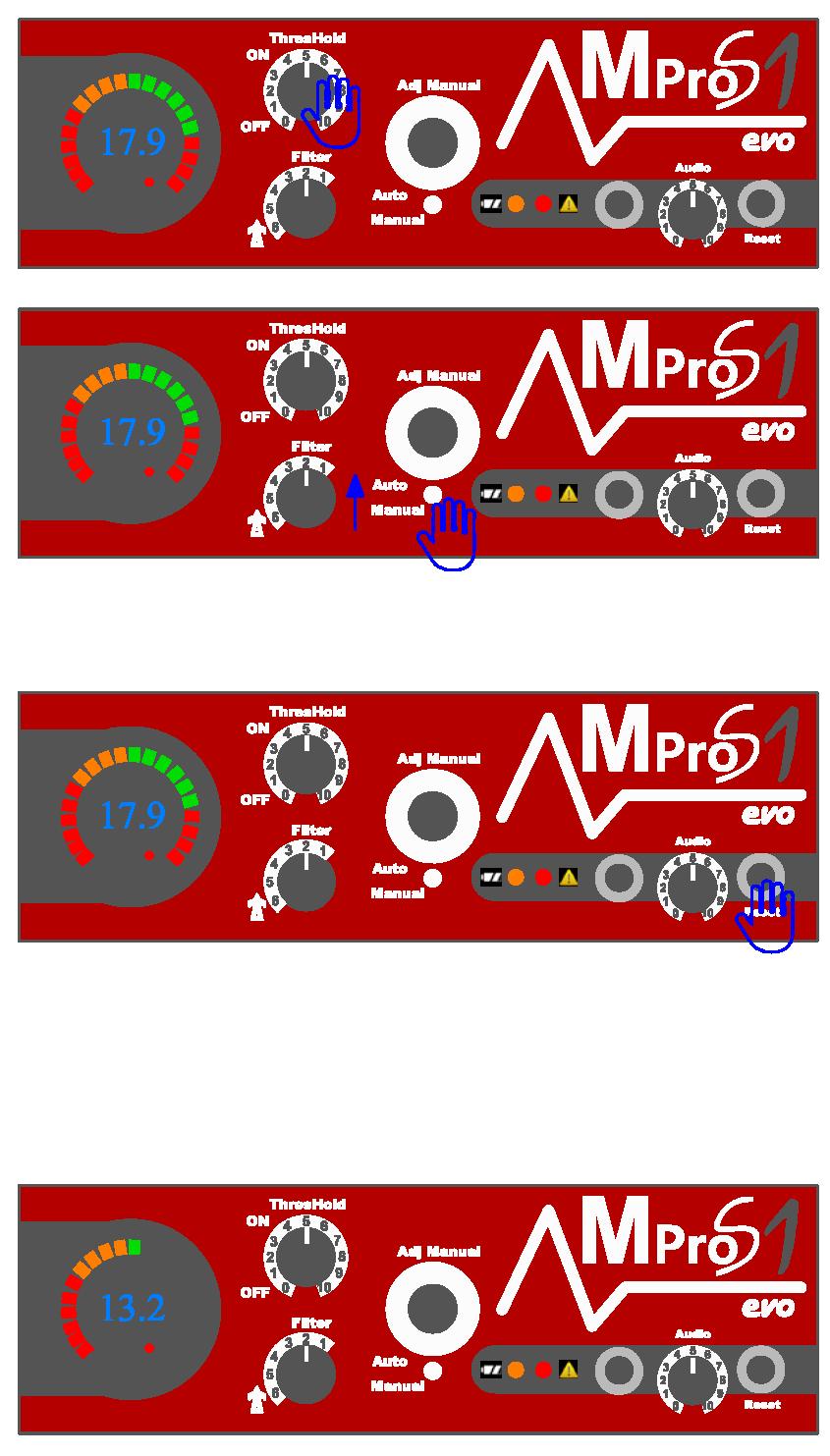

9 Διαδικασία Λειτουργίας Auto 1 ο Βήμα Ενεργοποιούμε την συσκευή με το κομβίο threshold δεξιόστροφα και γυρνάμε στο βαθμό 5-6 προτεινόμενο. Συνήθως παρατηρούμε στο βολτόμετρο ότι υπάρχει κορύφωση μέγιστη και ήχο με ψιλό τόνο. 2 ο Βήμα Βεβαιωνόμαστε ότι ο διακόπτης auτo/manual είναι προς τα επάνω στην θέση auto. Γυρνάμε διακόπτη στην θέση Auto Πατάμε διαδοχικά ή συνεχόμενα Reset Το Βολτόμετρο δείχνει εξισορρόπηση στα v έτοιμο για έρευνα 3 ο Βήμα Πατάμε το μπουτον Reset 2 με 3 διαδοχικές φορές ώστε να αρχίσουν να πέφτουν οι τόνοι και η τάση στο βολτόμετρο. Η συσκευή πρέπει να εξισορροπήσει από 12.8v έως 13,5v. Πρέπει να περιμένουμε δευτερόλεπτα ώστε η συσκευή να εξισορροπήσει πλήρως την πρώτη φορά που ενεργοποιείτε την συσκευή Κατά το διάστημα των δευτερολέπτων η συσκευή μπορεί να χρειαστεί πάλι reset Σε περίπτωση που παρατηρούμε έντονες αλλαγές στο βολτόμετρο κατεβάζουμε σκάλα στα φίλτρα πχ από 2 σε 3 μέχρι να βλέπουμε στο βολτόμετρο λίγα δεκαδικά διακύμανσης και πατάμε πάλι reset. Είμαστε έτοιμοι να ξεκινήσουμε Δεν ξεχνάμε να παρατηρούμε την σταθεροποίηση του βολτομέτρου που παίζει ρόλο για μια σωστή έρευνα. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 9

10 Διαδικασία Λειτουργίας Manual 1 ο Βήμα Από την θέση του διακόπτη auto προς τα επάνω κατεβάζουμε τον διακόπτη προς τα κάτω. Δεν χρειάζεται να απενεργοποιήσουμε την συσκευή. Παρατηρούμε ότι το βολτόμετρο μπορεί να βρίσκεται σε οποιαδήποτε θέση τάσης. Γυρνάμε τον διακόπτη στην θέση Manual Γυρνάμε αριστερόστροφα το μαύρο κομβίο για να πέσει η τάση στο βολτόμετρο Γυρνάμε δεξιόστροφα το μαύρο κομβίο για να ανέβει η τάση στο βολτόμετρο Μόλις το σταθεροποιήσουμε στα v είμαστε έτοιμοι για έρευνα 2 ο Βήμα Γυρνάμε δεξιόστροφα το κομβίο των 10 στροφών σε περίπτωση που το βολτόμετρο βρίσκεται κάτω από 12,8-13,5 volt και αριστερόστροφα το ανάποδο. 3 ο Βήμα Περιμένουμε γύρω στα 30 δευτερόλεπτα παρατηρώντας την εξισορρόπησή που έχουμε ορίσει γύρω στα 13-13,5 volt. Μέσα στο χρονικό διάστημα των 30 δευτερολέπτων υπάρχει περίπτωση να επαναλάβουμε την διαδικασία Προσέχουμε πάντα στο manual την κατάσταση εξισορρόπησης, κίνδυνος υπερέντασης ή χαμηλής έντασης με αλλαγές ύψους στην κεραία καθώς και με αλλαγή εδάφους. Δεν ξεχνάμε ότι η συγκεκριμένη λειτουργία είναι ιδανική για κεντράρισμα μεταλλικών στόχων και μέγιστες απορρίψεις. Θέλει μεγαλύτερη εμπειρία από την θέση auto. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 10

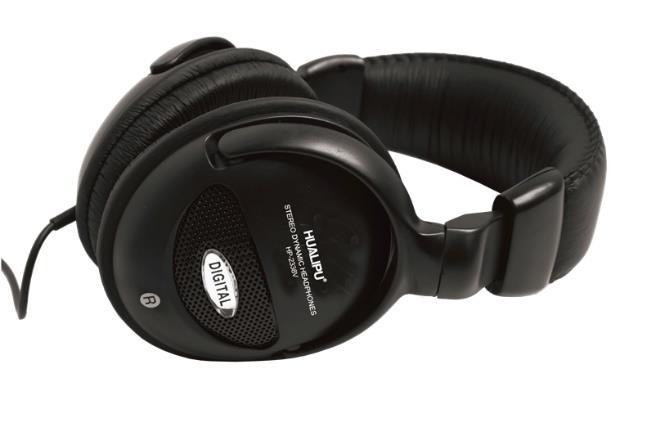

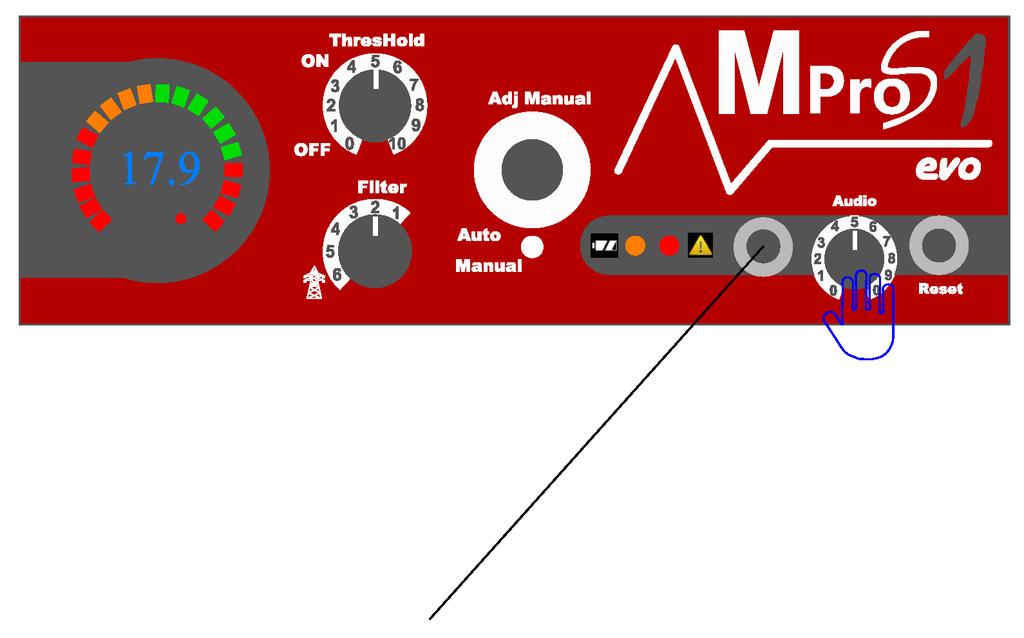

11 Ήχος - Ακουστικά Η παλμική ηλεκτρονική κατασκευή MproS1 διαθέτει κομβίο έντασης ήχου όπως φαίνεται παρακάτω. Καλό είναι να χρησιμοποιείτε ένταση ήχου μέχρι τον βαθμό 8 και όχι πάρα πάνω λόγω υψηλότερης κατανάλωσης ρεύματος από τις μπαταρίες. Μπορείτε επίσης να τοποθετήσετε τα ακουστικά στην υποδοχή αριστερά από το κομβίο έντασης. Τα ακουστικά διαθέτουν και αυτά επίσης ρυθμιστή έντασης ήχου. Προσοχή μεγάλη για τυχόν κλειστή ένταση ήχου ακουστικών από τον ρυθμιστή που διαθέτουν τα ίδια ακουστικά. Ρύθμιση έντασης ήχου διαθέτουν και τα ακουστικά πάνω στο καλώδιο σύνδεσης Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 11

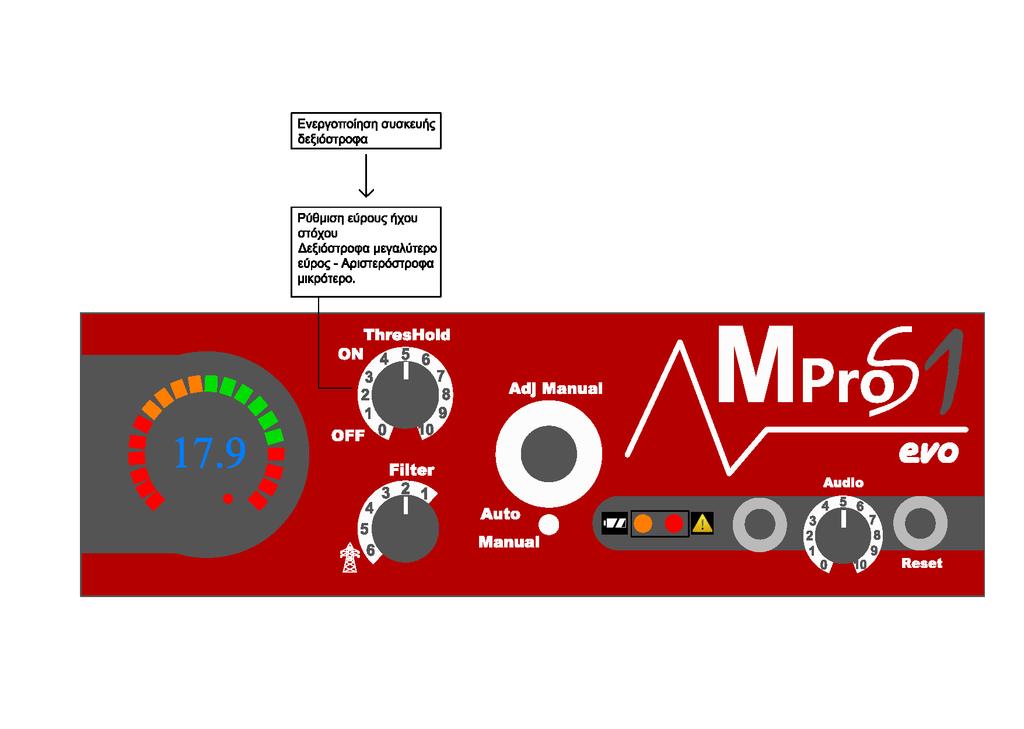

12 Περιγραφή Ρύθμισης Threshold (Κατώφλι Ήχου) Περιγραφή Λειτουργίας Threshold Με την βαθμονομημένη κλίμακα 1-10 ρυθμίζουμε το κατώφλι της έναρξης βαθμονομημένου ήχου ενός μεταλλικού στόχου. Δεν επηρεάζει την δύναμη του πομπού και την απόκριση του δέκτη. Μας βοηθάει να αξιολογήσουμε το εύρος του ήχου ενός μεταλλικού στόχου. Δεν επηρεάζεται το ηλεκτρονικό βολτόμετρο πάρα μόνο ο ήχος. Στην μέγιστη κλίμακα 10 έχουμε μεγαλύτερο εύρος και στην κλίμακα 1 ελάχιστο. Προτεινόμενες Ρυθμίσεις - Για κανονικές συνθήκες προτείνετε ρύθμιση από Για συνθήκη κεντραρίσματος ενός μεταλλικού στόχου από Για δύσκολες συνθήκες με πολλούς μεταλλικούς στόχους προτείνετε η θέση 1 για τον καλύτερο διαχωρισμό μεταξύ τους.. - Για μέγιστο εύρος ήχου προτείνεται η θέση 9 και σπάνια η 10 (υπερευαίσθητο στην μετάδοση ήχου) Στο παράδειγμα Α απεικονίζεται ο τρόπος λειτουργίας Threshold. Όπου κόκκινο χρώμα στην καμπύλη είναι η έναρξη βαθμονομημένου ήχου. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 12

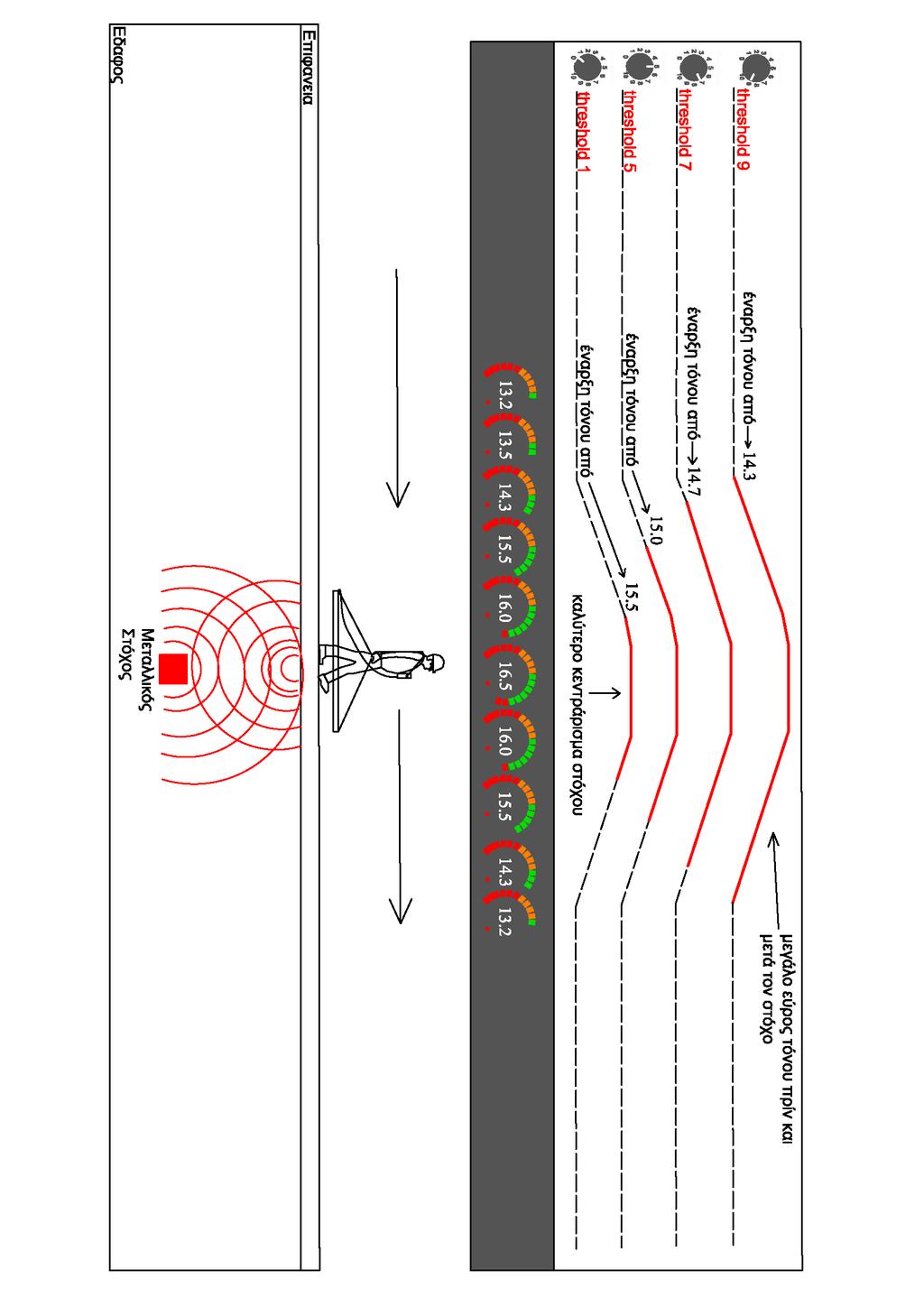

13 Παράδειγμα Α Threshold (Κατώφλι ήχου) Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 13

14 Περιγραφή Ρύθμισης Filter Ευαισθησία και Φιλτράρισμα Περιγραφή Λειτουργίας Filter Με 6 διαφορετικές σκάλες μπορούμε να ρυθμίσουμε την σταθερότητα του δέκτη καθώς και την ευαισθησία. Ρύθμιση Filter (σταθερότητα αποφυγή παρεμβολών) Στην θέση Auto ενεργοποιούμε την συσκευή από (ON-OFF Threshold) και αφού έχουμε σηκώσει την κεραία πάνω από 15 με 20 εκατοστά από το έδαφος γυρνάμε το κουμπί με τις σκάλες στην θέση 1 (ευαισθησία μέγιστη χωρίς φίλτρο παρεμβολών). -Πατάμε το μποτών Reset διαδοχικά μέχρι να σταματήσει ο ήχος. Υπάρχει πιθανότητα για το 1 ο λεπτό να επαναλάβουμε την διαδικασία. -Παρατηρούμε στο βολτόμετρο την ένδειξη που πρέπει να κυμαίνεται από 12.6 έως Σε περίπτωση που κάνει απότομες διακυμάνσεις από χαμηλά προς ψηλά ακόμα και 16 βολτ πρέπει αριστερόστροφα να κατεβάσουμε στην θέση 2 ακόμα και στην θέση 3 το κομβίο παρατηρώντας πάλι την σταθεροποίηση του βολτομέτρου. Για μια φυσιολογική έρευνα και αποφυγή ψεύτικων σημάτων το βολτόμετρο θα πρέπει να διακυμαίνεται με λίγα δεκαδικά προς τα επάνω και κάτω. Μπορεί να χρειαστεί και μεγαλύτερες σκάλες όπως η 4 και 5 για την σταθεροποίηση έναντι έντονων ηλεκτρομαγνητικών φαινομένων. Η 6 η σκάλα είναι η δυσμενέστερη με όλα τα φίλτρα και με την λιγότερη ευαισθησία. Η λειτουργία με τις σκάλες φίλτρων επηρεάζει αντίστοιχα και την μηχανική εξισορρόπηση (manual) στον τρόπο απόκρισης του δέκτη. Περιγραφή Θέσης Filter (ευαισθησία) Φίλτρο θέση 1 Υψηλή Ευαισθησία (προτείνετε για καθαρό έδαφος και για μέγιστο βάθος ) Φίλτρο θέση 2 Πολύ Καλή Ευαισθησία (προτείνετε για καθαρό έδαφος και για μέγιστο βάθος ) Φίλτρο θέση 3 Καλή Ευαισθησία (προτείνετε και για την διάκριση βάθους στόχων καλύτερη ομαλότητα) Φίλτρο θέση 4 Καλή Ευαισθησία (προτείνεται για την διάκριση βάθους στόχων, απόρριψη ανεπιθύμητων μικρών μεταλλικών στόχων και παρεμβολές) ανάλογα το μέγεθος της κεραίας. Φίλτρο θέση 5 Ικανοποιητική Ευαισθησία (προτείνεται για την διάκριση βάθους στόχων, απόρριψη ανεπιθύμητων μικρών μεταλλικών στόχων και παρεμβολές) ανάλογα το μέγεθος της κεραίας. Φίλτρο θέση 6 Χαμηλή Ευαισθησία (απόκριση δέκτη στο ½ προτεινόμενη κάτω από πυλώνες και για εκτίμηση βάθους αντικειμένου. Μειώνεται η απόδοση της λήψης κεραίας κατά το ήμισυ. Πχ. Ένας μεταλλικός στόχος βαθύς στα 3 μέτρα με την κεραία 150χ150 πιάνεται με φίλτρο στις σκάλες 1-3 ενώ στις υπόλοιπες δεν εντοπίζεται. Πχ ένας μεταλλικός στόχος στο 1,5 μέτρο με την κεραία 150χ150 πιάνεται με φίλτρο σε όλες τις σκάλες. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 14

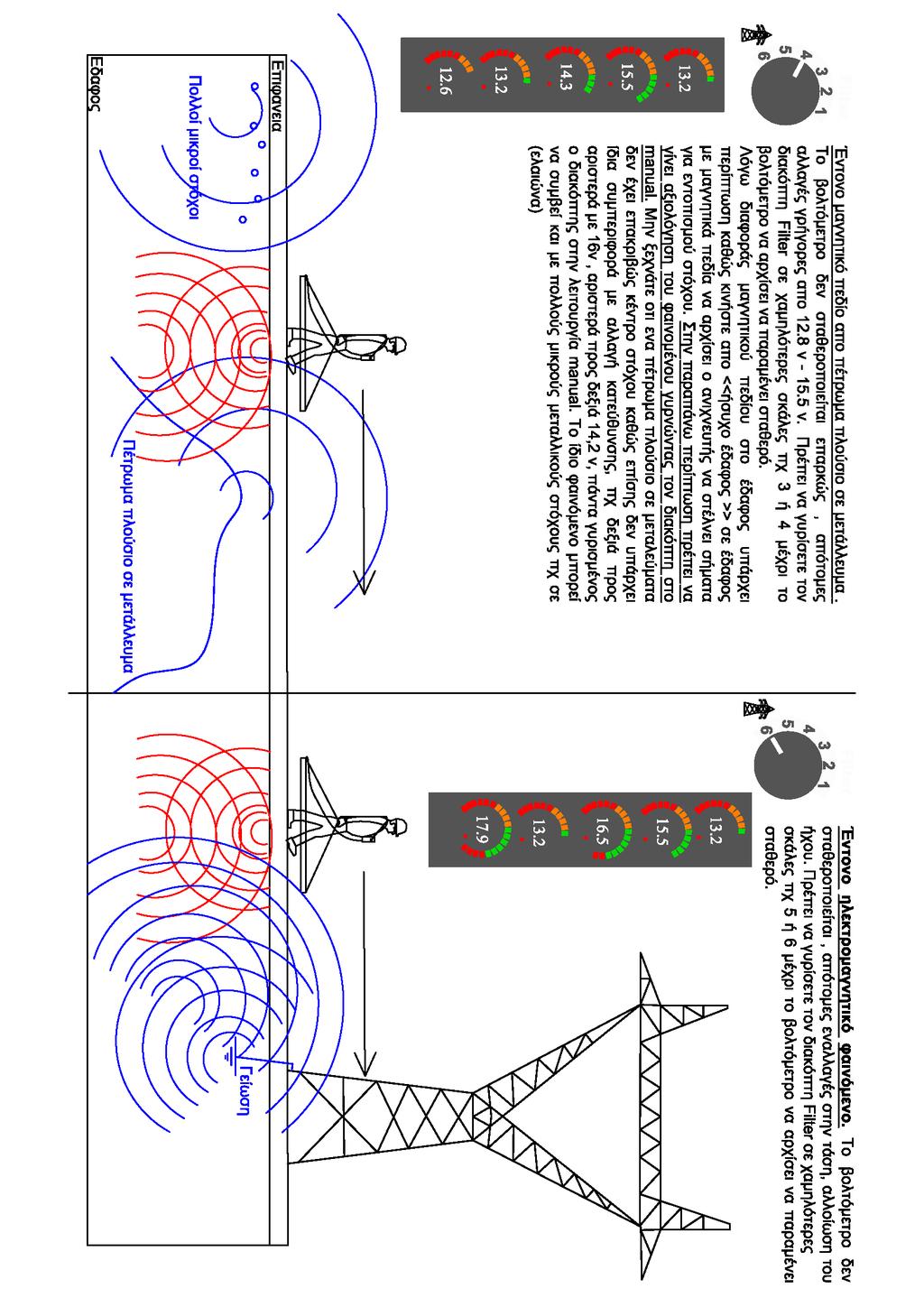

15 Παράδειγμα Β Filter Eυαισθησία και Φιλτράρισμα Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 15

16 Ανίχνευση & Εκτίμηση Βάθους Είναι σημαντικό σε μία έρευνα να γνωρίζουμε το πιθανό μέγεθος του μεταλλικού αντικειμένου καθώς και επίσης τις δυνατότητες των κεραιών που συνδέονται με την κεντρική ηλεκτρονική μονάδα. Αναλόγως με τις δυνατότητες της κεραίας η ηλεκτρονική μονάδα συμπεριφέρεται αντίστοιχα, πχ μια κεραία 150χ150 (τελάρο) έχει δυνατότητα βάθους 3 μέτρων πάνω σε μια μεταλλική επιφάνεια 30cm X 60 cm (1800 cm2) στην σκάλα 1 ευαισθησία φίλτρων με μέγιστη ένδειξη 15,8 V με μέσο όρο διηλεκτρικότητας εδάφους ενώ μια μικρότερη κεραία 120χ120 έχει τις ίδιες ενδείξεις με τον ίδιο μεταλλικό στόχο στα 2,5 μέτρα. Στο σχηματικό παράδειγμα Γ φαίνεται η συμπεριφορά της κεραίας ανάλογα με το βάθος ενός ίδιου μεταλλικού στόχου. Επιφανειακοί Μεταλλικοί Στόχοι Παρατηρούμε ότι όταν ο μεταλλικός στόχος είναι επιφανειακός το βολτόμετρο ανεβαίνει απότομα από την θέση εξισορρόπησης των volt σε 17-17,5 v καθώς και ο ήχος με βάση την ρύθμιση Threshold είναι ανάλογος με αρκετά γρήγορη εναλλαγή στον υψηλότερο τόνο. << Η ταχύτητα είναι πάρα πολύ γρήγορη >> Μέσο Βάθος Ανίχνευσης Σε έναν στόχο μέσου βάθους από την θέση εξισορρόπησης των volt παρατηρούμε ότι η μπάρα του βολτομέτρου ανεβαίνει πιο αργά καθώς και ο τόνος του ήχου αντίστοιχα φτάνοντας στην κορύφωση των 16 volt και σβήσιμο μετά την απομάκρυνση από τον αντίστοιχο στόχο. << Η ταχύτητα είναι κανονική >> Οριακό Μέγιστο Βάθος Ανίχνευσης Αντίστοιχα ακόμα πιο αργές ταχύτητες με μέγιστη κορύφωση 15,5 βολτ όπως φαίνεται στο παράδειγμα 3 << Η ταχύτητα είναι αργή >> Δείτε επίσης τις ενότητες Τρόπος λειτουργίας Filter σελ Τεχνικά χαρακτηριστικά των κεραιών σελ Ιδιότητες των μετάλλων σελ Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 16

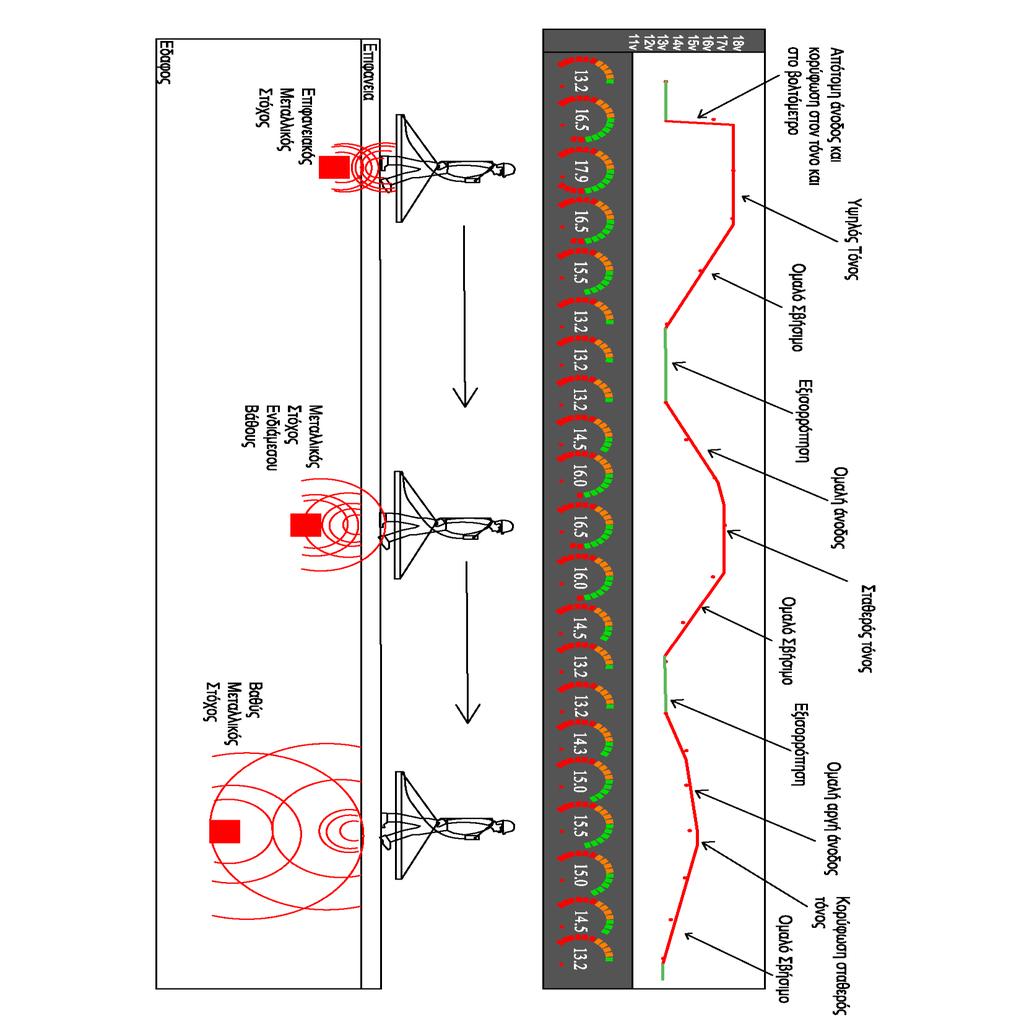

17 ΠΑΡΑΔΕΙΓΜΑ Γ Ανίχνευση &Εκτίμηση Βάθους Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 17

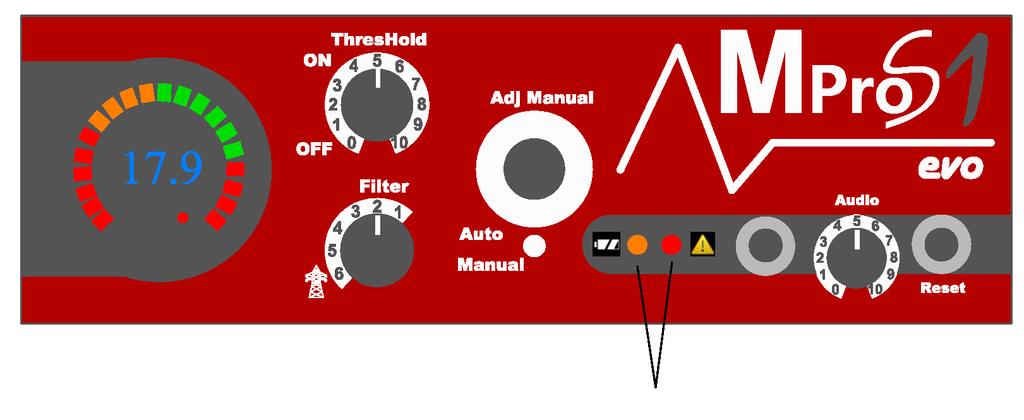

18 Ένδειξη Κατάστασης Μπαταρίας Η παλμική ηλεκτρονική κατασκευή MproS1 διαθέτει 2 led υψηλής φωτεινότητας για διάκριση κατάσταση μπαταρίας. Όταν η συσκευή είναι πλήρως φορτισμένη δεν πρέπει να ανάβει κανένα led από τα δύο. Κατά την διάρκεια λειτουργίας η κίτρινη λυχνία αριστερά ανάβει υποδεικνύοντας ότι η κατάσταση της μπαταρίας έχει περίπου μισή διάρκεια ακόμα. Θα παρατηρήσετε ότι ξεκινάει να ανάβει αμυδρά και όσο πέφτουν οι μπαταρίες ανάβει πιο έντονα. Στην περίπτωση που ανάψει το led κόκκινο έντονα η μπαταρίες είναι αφόρτιστες. Παρακαλούμε κλείστε την συσκευή. Συμπτώματα χαμηλής μπαταρίας με κόκκινο led έχουν σαν αποτέλεσμα την αποσταθεροποίηση της αυτόματης εξισορρόπησής εδάφους με αποτέλεσμα να βλέπετε στο βολτόμετρο απότομες ανόδους και καθόδους της τάσης στο βολτόμετρο και στον ήχο. Η έρευνα δεν μπορεί πλέον να πραγματοποιηθεί σε αυτή την κατάσταση. Μπαταρία Πλήρης Καμία Ένδειξη Μπαταρία Μέση Ένδειξη κίτρινου led Μπαταριά Χαμηλή Ένδειξη κίτρινου και κόκκινου led Προσοχή η κεντρική μονάδα δυσλειτουργεί Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 18

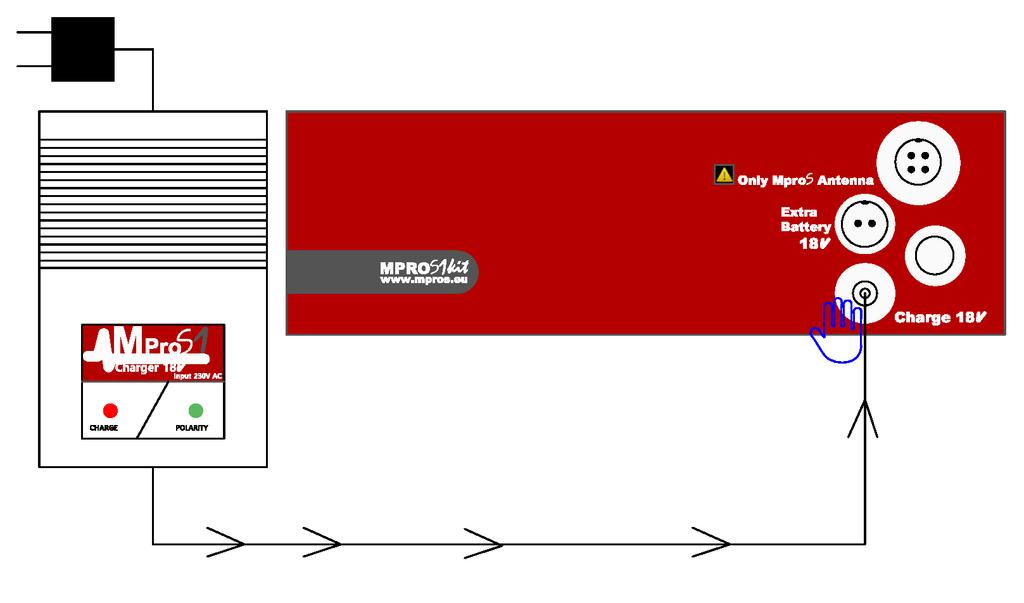

19 Φόρτιση Μπαταρίας Η ηλεκτρονική κατασκευή περιλαμβάνει φορτιστή μπαταριών μόλυβδου. Ο φορτιστής έχει δύο λυχνίες led. Τοποθετούμε τον φορτιστή στην πρίζα και ύστερα στην ειδική υποδοχή που βρίσκεται στο πίσω μέρος της κατασκευής. Σε περίπτωση που η μπαταρίες είναι πλήρη φορτισμένες δεν ανάβει καμία ενδεικτική λυχνία. Στην περίπτωση που οι μπαταρίες θέλουν φόρτιση ανάβει έντονα η κόκκινη λυχνία led και σταδιακά καθώς φορτίζονται οι μπαταρίες αρχίζει η φωτεινότητα του κόκκινου led να είναι αμυδρή μέχρι που σβήνει τελείως που σημαίνει ότι οι μπαταρίες έχουν πλήρη φορτιστεί. Δεν τίθεται πρόβλημα αν αφήσουμε τον φορτιστή πάνω στην μονάδα ενώ έχει σβήσει το κόκκινο led. H φόρτιση διακόπτεται αυτόματα και απλώς συντηρεί τις μπαταρίες. Η πράσινη λυχνία led μας υποδεικνύει σφάλμα στην φόρτιση που οφείλετε σε ανάποδη πολικότητα. Δεν πρέπει ποτέ να την δείτε αναμμένη. Απευθυνθείτε στο service της mpros. Αντίστοιχα ο ίδιος φορτιστής μπορεί να φορτίσει εξωτερική μπαταρία μόλυβδου των 24 ή 18 v ανάλογα το μοντέλο που αναγράφεται στην ετικέτα του φορτιστή και στην συσκευή. Τα βήματα είναι τα εξής : 1.Τοποθετούμε πρώτα τις εξωτερικές μπαταρίες στην υποδοχή extra battery της συσκευής. 2.Τοποθετούμε το βύσμα του φορτιστή στην συσκευή 3. Στο τέλος της φόρτισης των εξωτερικών μπαταριών μόλις σβήσει το κόκκινο led αποσυνδέουμε το βύσμα του φορτιστή και ύστερα τις εξωτερικές μπαταρίες. 4.Αν θέλουμε να φορτίσουμε και τις εσωτερικές μπαταρίες τοποθετούμε ξανά το βύσμα φόρτισης πάλι στην μονάδα χωρίς τις εξωτερικές μπαταρίες πλέον. Καμία ένδειξη LED Τέλος Φόρτισης Ένδειξη κόκκινου LED Mπαταρίες Φορτίζουν Ένδειξη πράσινου LED Σφάλμα Πολικότητας Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 19

20 Τοποθέτηση Κεραίας MproS Α.Περιγραφή Όλες οι κεραίες της MproS έχουν κατασκευαστεί να λειτουργούν βέλτιστα με την ηλεκτρονική μονάδα MproS1 και μόνο. Παρακαλούμε να χρησιμοποιείτε μόνο κεραίες της MproS και όχι άλλες λόγω κινδύνου ανεπανόρθωτου τεχνικού σφάλματος στην μονάδα που δεν καλύπτει η 2ετή εγγύηση. Έχουν προσαρμοστεί στο βέλτιστο με την ηλεκτρονική μονάδα MproS1 και διαθέτουν εκτός από το πηνίο και άλλα επιμέρους ηλεκτρονικά εξαρτήματα στην καλωδίωση. Β.Τοποθέτηση Κεραίας στην Ηλεκτρονική Μονάδα MproS1 Τοποθετούμε το βύσμα της κεραίας στο πίσω μέρος της κατασκευής MproS1 και προσέχουμε να ταιριάζει η εσοχή με την προεξοχή του βύσματος της μονάδας. Βιδώνουμε πάντα το δαχτυλίδι του βύσματος στην κεραία. Είναι σημαντικό γιατί αν υπάρχει χαλαρότητα κίνδυνος μετακίνησης μεταδίδοντας ψεύτικα μηνύματα και παρεμβολές. Μόλις σιγουρευτούμε ότι το βύσμα είναι πλήρως βιδωμένο και σταθερό είμαστε έτοιμη να ενεργοποιήσουμε την μονάδα MproS1 από το κομβίο On/Off Threshold. Σημαντικό κατά την έρευνα να κρατάτε σταθερά την κεραία 20 εκατοστά το λιγότερο πάνω από το έδαφος. Στις μεγάλες κεραίες 120χ120 & 150χ150 & 180χ180 και box ρυθμίστε σωστά το ύψος από τα κλιπ του ιμάντα που διαθέτουν. Για μια σωστή έρευνα Ευθυγράμμιση της κεραίας με το έδαφος Ελάχιστο Ύψος από το έδαφος 20 cm Προσοχή η ενδυμασία να μη φέρει μεταλλικά αντικείμενα. Μπορείτε να εργαστείτε και μόνος σας μέσα στις κεραίες στην θέση auto. Μεγάλη προσοχή! Να μην πιέζεται απότομα την κεραία μέσα σε κοιλότητες, περάστε από επάνω και ας είναι μεγαλύτερο το ύψος. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 20

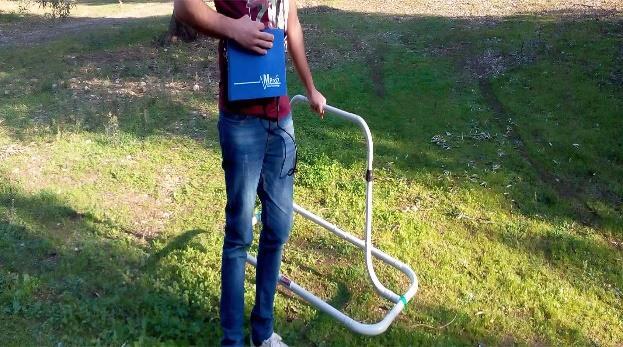

21 Κεραίες ΚΕΡΑΙΑ 120Χ60 (STANDALONE) Α.Περιγραφή Αποτελείτε από ένα αναδιπλούμενο τελάρο και ένα μπράτσο σχήματος Π όπως φαίνεται δίπλα. Β.Χαρακτηριστικά Ιδανική κεραία για έρευνες και εντοπισμό μέσων και μεγάλων αντικειμένων με μέσο όρο βάθους το 1,5 μέτρο. Ο χειρισμός της γίνεται από ένα άτομο που του παρέχει ευκολία ρύθμισης πάνω στην κεντρική μονάδα. Απαιτείτε σταθερή πορεία και ύψος για καλύτερα αποτελέσματα. ΚΕΡΑΙΑ 120Χ X X180 Α.Περιγραφή Αποτελείται από ένα αναδιπλούμενο τελάρο τετραγωνικού σχήματος Β.Χαρακτηριστικά Ιδανική κεραία για έρευνες και εντοπισμό μεγάλων αντικειμένων 30Χ50 cm με μέσο όρο βάθους τα 2.5 μέτρα για την 120Χ120, 3.0 μέτρα για την 150Χ150 και 4 μέτρα για την 180Χ180. Ο χειρισμός της γίνεται από δύο άτομα αλλά μπορεί να γίνει και από ένα με μικρές απώλειες μέγιστου βάθους. Απαιτείτε σταθερή πορεία και ύψος για καλύτερα αποτελέσματα. Ρυθμίστε σωστά τα κλιπ των ιμάντων ώστε τα χέρια σας να είναι τεντωμένα και το ύψος από το έδαφος μεγαλύτερο από 20 εκατοστά. ΚΕΡΑΙA ΤΥΠΟΥ BOX 31X24 57X X38 Α.Περιγραφή Το πηνίο των κεραιών είναι μέσα σε πλαστικό κουτί, δεν χρειάζεται συναρμολόγηση. Β.Χαρακτηριστικά Ιδανικές κεραίες για εντοπισμό μεσαίων και μικρών αντικειμένων. Εφαρμογή επάνω στην εύρεση καλωδίων στις ηλεκτρολογικές εγκαταστάσεις όπως επίσης και στην εύρεση νομισμάτων. Μέσος όρος βάθους για ένα νόμισμα χρυσό μη σιδηρούχο με την κεραία BOX31X24 τα 30 εκατοστά, με την κεραία BOX57X27.5 τα 45 εκατοστά και με την κεραία 57Χ38 τα 60 εκατοστά. Ρυθμίστε σωστά τα κλιπ των ιμάντων ώστε τα χέρια σας να είναι τεντωμένα και το ύψος από το έδαφος μεγαλύτερο από 15 εκατοστά. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 21

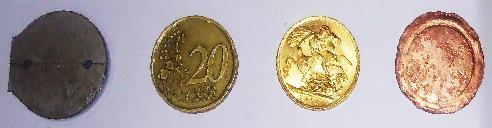

22 Ιδιότητες Μετάλλων Απόδοση Μικρών Κεραιών ΒOX Mικρό Μεταλλικό Αντικέιμενο (νόμισμα) διαμέτρου 22mm από τύπος ευαισθησία BOX BOX BOX 31Χ24 57Χ Χ38 μέγιστο* μέγιστο * μέγιστο * Γαλβανισμένο Σίδερο 40 cm 70 cm 90 cm Μεσαίος Χάλυβας Χυτοσίδηρος Σιδηρούχα 38 cm 65 cm 80 cm 37 cm 60 cm 70 cm Χαλκός 35 cm 57 cm 65 cm Χρυσός 30 cm 50 cm 60 cm Ασήμι Αλουμίνιο Μη Σιδηρούχα 30 cm 50 cm 60 cm 27 cm 45 cm 53 cm Ορείχαλκος 26 cm 40 cm 50 cm Τιτάνιο 24 cm 38 cm 45 cm *Οι μετρήσεις πραγματοποιηθήκανε με filter στην 2ή σκάλα ευαισθησίας. Παρατηρούμε ότι οι αποκλίσεις είναι μικρές. Μπορεί τα σιδηρούχα να είναι πιο δυνατά λόγω έντονου μαγνητικού πεδίου αλλά τα ευγενή όπως ο χρυσός, χαλκός, ασήμι είναι καλοί αγωγοί του ρεύματος. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 22

23 Ιδιότητες Μετάλλων Απόδοση Κεραιών (τελάρα) Κανονικό Μεταλλικό Αντικέιμενο διαστάσεων 30Χ55 CM τύπος ευαισθησία ΚΕΡΑΙΑ ΚΕΡΑΙΑ ΚΕΡΑΙΑ ΚΕΡΑΙΑ 60Χ Χ Χ Χ180 μέγιστο* μέγιστο * μέγιστο * μέγιστο * Γαλβανισμένο Σίδερο Σιδηρούχα Μεσαίος Χάλυβας Χυτοσίδηρος Χαλκός Χρυσός m m Μη Σιδηρούχα Ασήμι m 2.40 Αλουμίνιο m 2.35 Ορείχαλκος Τιτάνιο *Οι μετρήσεις πραγματοποιηθήκανε με filter στην 2ή και 3ή σκάλα ευαισθησίας. Ο πίνακας είναι ενδεικτικός για τα ασφαλή όρια των κεραιών σε κανονικές συνθήκες. Τα βάθη αλλάζουν σε μεγαλύτερα αν οι επιφάνειες είναι μεγαλύτερες, πχ ένα παλιό καταφύγιο με μεγάλη μεταλλική επιφάνεια μπορεί να φθάσει ακόμα και το διπλάσιο βάθος μια κεραία. Επίσης να θυμάστε ότι μεγαλύτερη θερμοκρασία σε ένα μεταλλικό στόχο επιβραδύνει τις μαγνητικές του ιδιότητες. Σταθερή θερμοκρασία χαμηλότερη λόγω εδάφους βοηθάει το μαγνητικό πεδίο των υλικών. Σημαντικό Δοκίμια μεταλλικών στόχων σε μορφές πηνίων ανεξαιρέτου υλικού δεν εντοπίζονται από την ηλεκτρονική παλμική κατασκευή για τον λόγο ότι τα συγκεκριμένα δοκίμια είναι ομοειδή με το πηνίο της κεραίας με αποτέλεσμα να υπάρχει το φαινόμενο του μετασχηματιστή. Απορροφούν όλη την ενέργεια χωρίς ανακλάσεις επιστροφής σημάτων. Σας συνιστούμε για τις δοκιμές σας να μην επιλέγετε την δίπλα μορφή όπως φαίνεται στην φωτογραφία. Άλλωστε δεν είναι αγαπημένοι στόχοι σε καμία έρευνα. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 23

24 Προβλήματα Ερωτήσεις - Απαντήσεις Ερώτηση: Είμαι κοντά σε πόλη και κοντά μου βρίσκονται πυλώνες της ΔΕΗ. Η συσκευή δεν μπορεί να σταθεροποιηθεί και ο ήχος είναι περίεργος και όχι γραμμικός. Απάντηση: Φαινόμενο ηλεκτρομαγνητικών παρεμβολών. Προσπαθήστε να σταθεροποιήσετε την μονάδα με χαμηλότερες σκάλες στα φίλτρα και χαμηλώστε επίσης και το κομβίο ThresHold στο 1-4. Ιδία συμπτώματα μη σταθεροποίησης μπορείτε να αντιμετωπίσετε από αφόρτιστη μπαταρία. Ένα ενδεικτικό κόκκινο led κατάστασης μπαταρίας θα σας το επισημάνει. Δείτε παράδειγμα Β σελ Ερώτηση: Τοποθετώ το βύσμα του φορτιστή και καμία ενδεικτική λυχνία στον φορτιστή δεν ανάβει. Έχει χαλάσει ο φορτιστής ; Απάντηση: Ο φορτιστής είναι αυτόματος και οι μπαταρίες της μονάδας είναι πλήρως φορτισμένες και έτοιμες. Η κόκκινη ενδεικτική λυχνία ανάβει μόνο όταν υπάρχει ανάγκη φόρτισης και σβήνει όταν οι μπαταρίες είναι πλήρως φορτισμένες. Προσοχή!, ο φορτιστής προορίζεται για φόρτιση μπαταριών μόλυβδού και μόνο με αναγραφόμενη τάση επάνω στην ετικέτα του φορτιστή. Δείτε Φόρτιση Μπαταρίας σελ Ερώτηση: Έχω τοποθετήσει το βύσμα της κεραίας κανονικά στην μονάδα και παρατηρώ ότι όταν πάω να ενεργοποιήσω την μονάδα από το κομβίο threshold ON/OFF δεν ανάβει το βολτόμετρο και τα δύο ενδεικτικά led κατάστασης της μπαταρίας είναι αναμμένα ενώ έχω πλήρη φορτίσει τις μπαταρίες. Απάντηση: Σύμπτωμα βραχυκυκλωμένης κεραίας ή κακής τοποθέτησης του βύσματος ελέγχου της κεραίας με την μονάδα. Μην προσπαθήσετε με την συγκεκριμένη κεραία να επαναλάβετε την διαδικασία. Συνήθως καίγεται η ασφάλεια που πρέπει να αντικατασταθεί με αντίστοιχη 1 Α έντασης βραδείας τήξεως. Θα την βρείτε σαν ανταλλακτική μέσα στην βαλίτσα μεταφοράς. Απευθυνθείτε στο Service για πληροφορίες Ερώτηση: Έχω ξεκινήσει την έρευνα με την ατομική κεραία StandAlone και δείχνει ψευδή στόχο. Δεν υπάρχει κανένας μεταλλικός στόχος. Τι πάει στραβά; Απάντηση: Πολλές φορές κατά την έρευνα ενός στόχου τα χέρια μας δεν είναι τεντωμένα αλλά κάνουν γωνία. Μεγάλη προσοχή στην ρύθμιση των ιμάντων. Αποτέλεσμα η κεραία να κάνει απότομη βύθιση σε χαμηλότερο ύψος από το κανονικό. Σαν αποτέλεσμα στην θέση αυτόματης εξισορρόπησης να μην μπορεί να προσαρμοστεί και να υπάρξει το παραπάνω φαινόμενο. Επίσης στην θέση manual το ύψος της κεραίας πρέπει να παραμείνει σταθερό. Χαμηλότερα η κεραία από την μηχανική εξισορρόπηση προκαλεί θορύβους και υψηλότερα μεγαλύτερη αναισθησία. Πρέπει επίσης να προσέξετε τις μικρές κοιλότητες (λακκούβες) σε σχέση με το ύψος της κεραίας. Είναι λάθος να πιέζουμε την κεραία ακριβώς πάνω σε μια λακκούβα προς χαμηλότερο ύψος. Κίνδυνος κουδουνίσματος (ring) της κεραίας. Συνιστάται να περάσετε πάνω από την λακκούβα στο ίδιο ύψος χωρίς να την ακολουθήσετε υψομετρικά. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 24

25 Προβλήματα Ερωτήσεις - Απαντήσεις Ερώτηση: Πώς μπορώ να εξαλείψω μικρούς επιφανειακούς μεταλλικούς στόχους; Απάντηση: Αναλογικά με το μέγεθος της κεραίας μπορείτε να σβήσετε ανεπιθύμητους μικρούς μεταλλικούς στόχους με την λειτουργία manual τοποθετώντας την κεραία επάνω από αυτούς στην θέση filter 2 και προς τα κάτω, γυρνώντας το κομβίο δεξιόστροφα ή αριστερά μέχρι το σημείο εξισορρόπησης των volt. Να χρησιμοποιείτε τα threshold όχι πάνω από το 4-5. Μην ξεχνάτε ότι σε μία μικρή κεραία τύπου Box ένα κέρμα δεν θεωρείτε μικρός μεταλλικός στόχος, αντίστοιχα στην 60x120 ένα κουτί μεταλλικό αναψυκτικού. Για μια σωστή και σοβαρή έρευνα πρέπει να διακρίνουμε όλα τα μεταλλικά αντικείμενα που βρίσκονται στον χώρο της έρευνας. Αν μας εμποδίζουν καλό είναι να τα βγάλουμε με τις κεραίες Box ή γυρνώντας κατακόρυφα την κεραία τελάρο σέρνοντας την στο έδαφος, είναι μια τακτική εντοπισμού αυτών. Οι μικροί ανεπιθύμητοι επιφανειακοί στόχοι έχουν τόνο οξύ και το βολτόμετρο πηγαίνει απότομα στο τέρμα. Δεν έχουν καμία διάρκεια σε μέτρα. Ωστόσο όσο πιο μεγάλη κεραία 150χ150 ή 180Χ180 τόσο πιο λιγότερος ο εντοπισμός μικρών μεταλλικών στόχων παρά μόνο μεγαλύτερων αναλογικά πάντα με την κεραία έρευνας Ερώτηση: Μπορώ να απορρίψω τους σιδηρούχους στόχους και να εντοπίσω μόνο τα ευγενή μέταλλα; Απάντηση: Δεν μπορείτε να το κάνετε διότι τα σιδηρούχα έχουν μεγαλύτερες μαγνητικές ιδιότητες. Αλώστε η ηλεκτρονική κατασκευή έχει κατασκευαστεί για μεγάλα βάθη και περισσότερο για διάκριση βάθους των στόχων. Μη ξεχνάτε ότι πολύτιμα μέταλλα βρίσκονται μέσα σε σιδηρούχα υλικά και ότι όλες οι κατασκευές εντοπίζουν και ανακλούν σήματα από το πρώτο υλικό που εντοπίζουν. Πχ ένα μεταλλικό σιδηρούχο κιβώτιο που εμπεριέχει ευγενή μέταλλα εντοπίζεται σαν σιδηρούχο και όχι σαν ευγενή. Ωστόσο σε μικρά βάθη και με τις μικρές κεραίες μπορείτε να διακρίνετε διαφορετική ένταση και ταχύτητα σήματος επάνω στα πολύτιμα μέταλλα από τα σιδηρούχα. Συνήθως στα σιδηρούχα έχουμε μικρότερη καθυστέρηση σημάτων και πιο γρήγορη εναλλαγή προς τα επάνω του βολτομέτρου και του τόνου. Πχ ένα ευγενή νόμισμα στα 20 εκατοστά με κεραία πάντα box (μικρή) θα το αποδώσει στην πράσινη μπάρα μέχρι και 16,5 volt ενώ ένα σιδηρούχο πολύ πιο πάνω με 17-17,3 βολτ. Σε αυτά τα βάθη μπορείτε να πειραματιστείτε με την διαφορά του βολτομέτρου, με την ακουστικότητα για να μπορείτε κατά προσέγγιση να εκτιμάτε καλύτερα τους μικρούς στόχους με σκάλες φίλτρων 2-3 και threshold στο Ερώτηση: Έχω την ηλεκτρονική κατασκευή ΜProS1. Μπορεί μελλοντικά να εξελιχθεί; Απάντηση: Φυσικά! H ηλεκτρονική κατασκευή εξελίσσετε χωρίς να αναιρείτε η αρχική σχεδίαση. Στο τμήμα των κεραιών με βάση την εμπειρία που διαθέτουμε και στο τμήμα της κεντρικής μονάδας στα περιφερειακά που βοηθάνε στην καλύτερη ερμηνεία εντοπισμού στόχων όπως πχ μια διαφορετική οθόνη. Στείλτε μας ή καλέστε μας στα τηλέφωνα που θα βρείτε στο site που αναγράφεται στο πίσω μέρος της κατασκευής MproS1 στο αριστερό μέρος, ιστοσελίδα & info@mpros.eu Θέλουμε να ακούσουμε τις απόψεις σας και τους προβληματισμούς σας. Μην ξεχνάτε ότι ο σχεδιασμός της υλοποιήθηκε ώστε να μπορεί να εξελίσσετε μελλοντικά και σε άλλο μοντέλο χωρίς να δημιουργείτε πρόβλημα στα ζωτικά σημεία της κατασκευής όπως είναι ο πομποδέκτης. Απευθυνθείτε πάντα στον κατασκευαστή, ξέρει καλύτερα προτείνοντας σας ανάλογα την έρευνα και κεραίες ειδικής κατασκευής. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 25

26 Τεχνικά Χαρακτηριστικά Κεντρικής Μονάδας MproS1 ΔΙΑΣΤΑΣΕΙΣ (mm) 255(Μ) Χ 190 (Π) Χ 85 (Υ) Βάρος 3kg Εσωτερική Πηγή Τροφοδοσίας εσωτερική επαναφορτιζόμενη μπαταρία 18V ή 24V/4,6Ah ανάλογα με το μοντέλο Χρόνος Χρήσης Εσωτερικής Μπαταρίας 3-4 ώρες ανάλογα την κεραία Φορτιστής Μπαταριών 250V AC - 50HZ / 18 ή 24V ανάλογα με το μοντέλο Χρόνος Φόρτισης Εσωτερικής Μπαταρίας λεπτά Ήχος Ενσωματωμένο Μεγάφωνο Θερμοκρασία Λειτουργίας - 10 C έως + 50 C Συχνότητα ELF Βαθμός Στεγανότητας IP 44 Εγγύηση Μονάδας και Φορτιστή 2 χρόνια Εγγύηση Μπαταριών 1 χρόνο Λειτουργία με εξωτερική μπαταρία Φόρτιση εξωτερικής Μπαταρίας Περιλαμβάνεται Εξωτερική Μπαταρία Ακουστικά Κάλυμα Δεχεται αναβάθμιση σε MproS2 ΝΑΙ ΝΑΙ ΌΧΙ ΝΑΙ ΌΧΙ ΝΑΙ Ο κατασκευαστής διατηρεί το δικαίωμα εξέλιξης της ηλεκτρονικής κατασκευής με ενημέρωση μέσω του επίσημου Site Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 26

27 Εγγύηση Τεχνική Υποστήριξη H εγγύηση ισχύει για 2 χρόνια για τα ηλεκτρονικά μέρη της κεντρικής μονάδας MproS1, φορτιστή μπαταριών και ακουστικά. Για τις εσωτερικές μπαταρίες της ηλεκτρονικής κατασκευής η διάρκεια εγγύησης είναι για ένα χρόνο. Γενικοί όροι και Προϋποθέσεις Η παλμική ηλεκτρονική κατασκευή MproS1 είναι εγγυημένη για την ποιότητα κατασκευής και υλικών για την διάρκεια περιόδου εγγυήσεως. Η εγγύηση δεν καλύπτει τα παρελκόμενα που παραδίδονται με το προϊόν όπως βαλίτσα μεταφοράς, ιμάντας, πλαστικά μέρη κεραίας και κομμένα καλώδια. Η εγγύηση παύει να ισχύει σε περιπτώσεις όπως αλλαγές εξαρτημάτων, εσωτερικές αλλαγές ρυθμίσεων, αναβαθμίσεις, κεραίες (πηνία), αλλαγή φορτιστή μπαταριών και οποιοδήποτε φύσεως αλλαγές πάνω στην κατασκευή πλην της MproS Εξουσιοδοτημένος για αναβαθμίσεις υλικών και ρυθμίσεις για τις ηλεκτρονικές κατασκευές MproS1 και για τα παρελκόμενα είναι μόνο ο κατασκευαστής με διακριτικό τίτλο << ΑΜ ΤΕΧΝΟΛΟΓΙΚΗ>> του Μητσογιάννη Αριστείδη Μηχανολόγου Μηχανικού Ηλεκτρονικού. Αν η ηλεκτρονική κατασκευή σταματήσει να λειτουργεί υπό κανονικές συνθήκες και ορθή χρήση, κατά της περιόδου εγγυήσεως η εταιρεία και μόνο με διακριτικό τίτλο << ΑΜ ΤΕΧΝΟΛΟΓΙΚΗ >> του Μητσογιάννη Αριστείδη που εδρεύει στην Μυρμιδόνων 34 Λαμία ΤΚ Τηλ που είναι αποκλειστικός κατασκευαστής θα εξετάσει την δυνατότητα επισκευής ή την αντικατάσταση των ελλαττωματικών εξαρτημάτων με ισοδύναμα με τα αρχικά ή ανώτερα ή την πλήρη αντικατάσταση ολόκληρου του kit σε περίπτωση μη επισκευάσιμη. Η εγγύηση ισχύει μόνο για την ηλεκτρονική κατασκευή MproS1 που ήταν εντελώς καινούργια κατά την ημερομηνία αγοράς και η οποία δεν πωλήθηκε ως μεταχειρισμένη ή ανακατασκευασμένη. Παρακαλούμε κρατήστε έγγραφο της εγγύησης που δείχνει τον σειριακό αριθμό της ηλεκτρονικής κατασκευής για επίδειξη σε τυχόν τεχνικό πρόβλημα. Ευχαριστούμε για την προτίμηση σας και είμαστε δίπλα σας σε τυχόν πρόβλημα που μπορεί να σας παρουσιαστεί είτε κατασκευής (ηλεκτρονικό) είτε χειρισμού και έρευνας. Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 27

28 Σημειώσεις Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 28

29 Σημειώσεις Εγχειρίδιο Καλής Λειτουργίας MproS1 σελ 29

30 Στοιχεία Επικοινωνίας Τηλ
