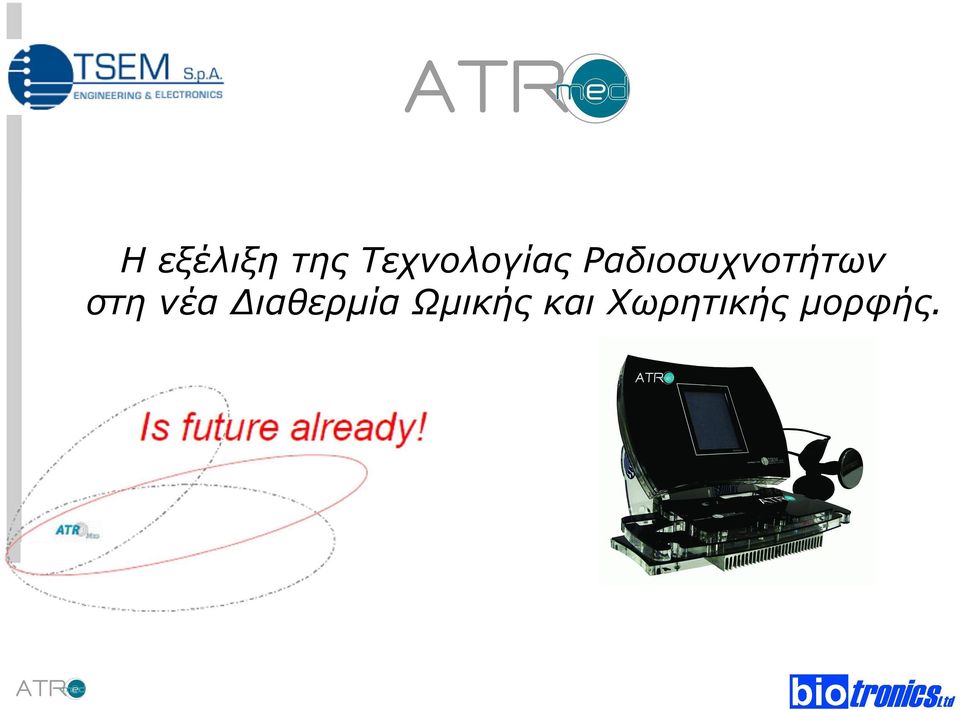

Η εξέλιξη της Τεχνολογίας Ραδιοσυχνοτήτων στη νέα Διαθερμία Ωμικής και Χωρητικής μορφής.

Transcript

1 Η εξέλιξη της Τεχνολογίας Ραδιοσυχνοτήτων στη νέα Διαθερμία Ωμικής και Χωρητικής μορφής.

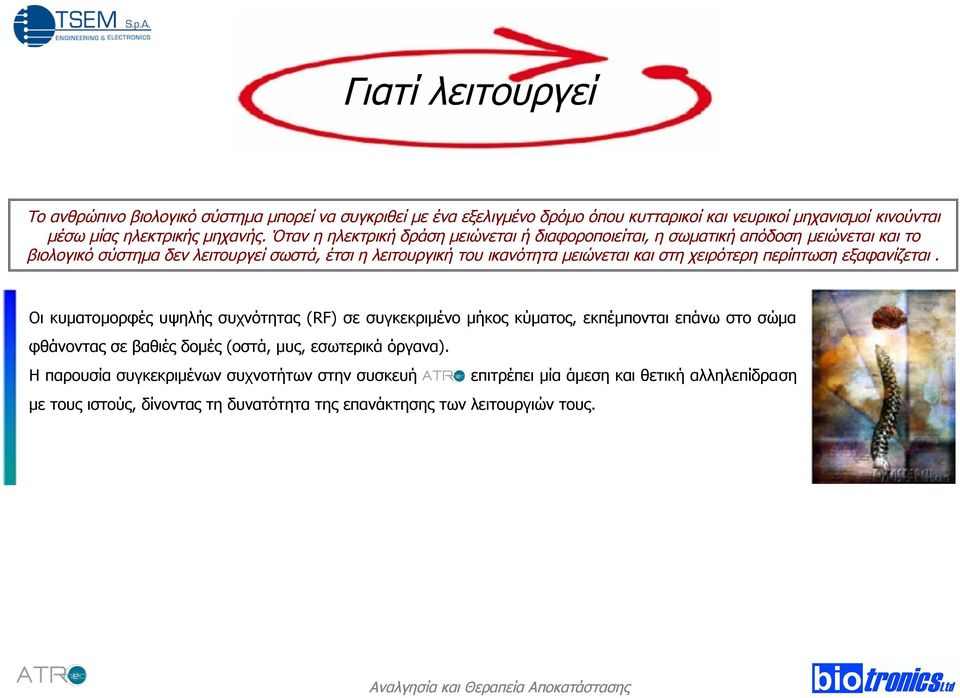

2 Γιατί λειτουργεί Το ανθρώπινο βιολογικό σύστημα μπορεί να συγκριθεί με ένα εξελιγμένο δρόμο όπου κυτταρικοί και νευρικοί μηχανισμοί κινούνται μέσω μίας ηλεκτρικής μηχανής. Όταν η ηλεκτρική δράση μειώνεται ή διαφοροποιείται, η σωματική απόδοση μειώνεται και το βιολογικό σύστημα δεν λειτουργεί σωστά, έτσι η λειτουργική του ικανότητα μειώνεται και στη χειρότερη περίπτωση εξαφανίζεται. Οι κυματομορφές υψηλής συχνότητας (RF) σε συγκεκριμένο μήκος κύματος, εκπέμπονται επάνω στο σώμα φθάνοντας σε βαθιές δομές (οστά, μυς, εσωτερικά όργανα). Η παρουσία συγκεκριμένων συχνοτήτων στην συσκευή επιτρέπει μία άμεση και θετική αλληλεπίδραση με τους ιστούς, δίνοντας τη δυνατότητα της επανάκτησης των λειτουργιών τους.

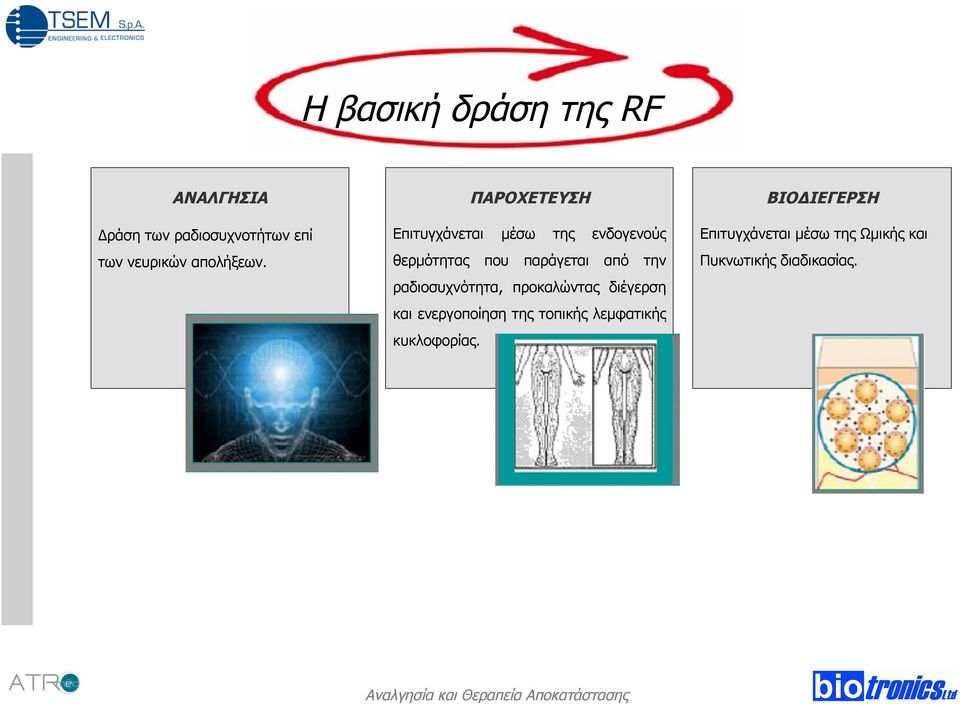

3 Η βασική δράση της RF ΑΝΑΛΓΗΣΙΑ ΠΑΡΟΧΕΤΕΥΣΗ ΒΙΟΔΙΕΓΕΡΣΗ Δράση των ραδιοσυχνοτήτων επί των νευρικών απολήξεων. Επιτυγχάνεται μέσω της ενδογενούς θερμότητας που παράγεται από την ραδιοσυχνότητα, προκαλώντας διέγερση και ενεργοποίηση της τοπικής λεμφατικής κυκλοφορίας. Επιτυγχάνεται μέσω της Ωμικής και Πυκνωτικής διαδικασίας.

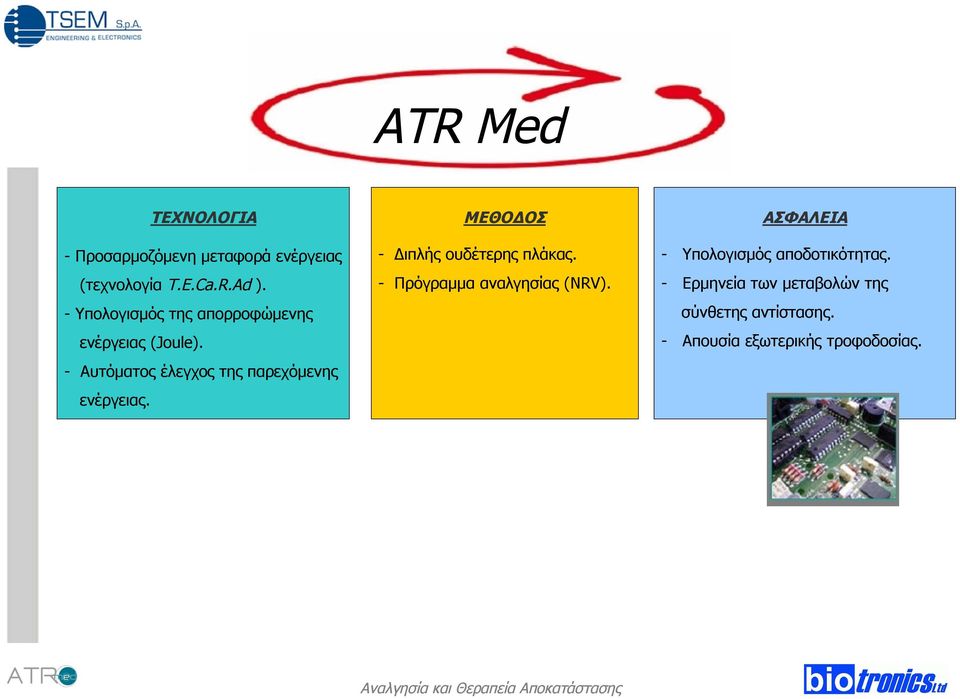

4 ATR Med ΤΕΧΝΟΛΟΓΙΑ - Προσαρμοζόμενη μεταφορά ενέργειας (τεχνολογία Τ.E.Ca.R.Ad ). - Υπολογισμός της απορροφώμενης ενέργειας (Joule). - Αυτόματος έλεγχος της παρεχόμενης ενέργειας. ΜΕΘΟΔΟΣ - Διπλής ουδέτερης πλάκας. - Πρόγραμμα αναλγησίας (NRV). ΑΣΦΑΛΕΙΑ - Υπολογισμός αποδοτικότητας. - Ερμηνεία των μεταβολών της σύνθετης αντίστασης. - Απουσία εξωτερικής τροφοδοσίας.

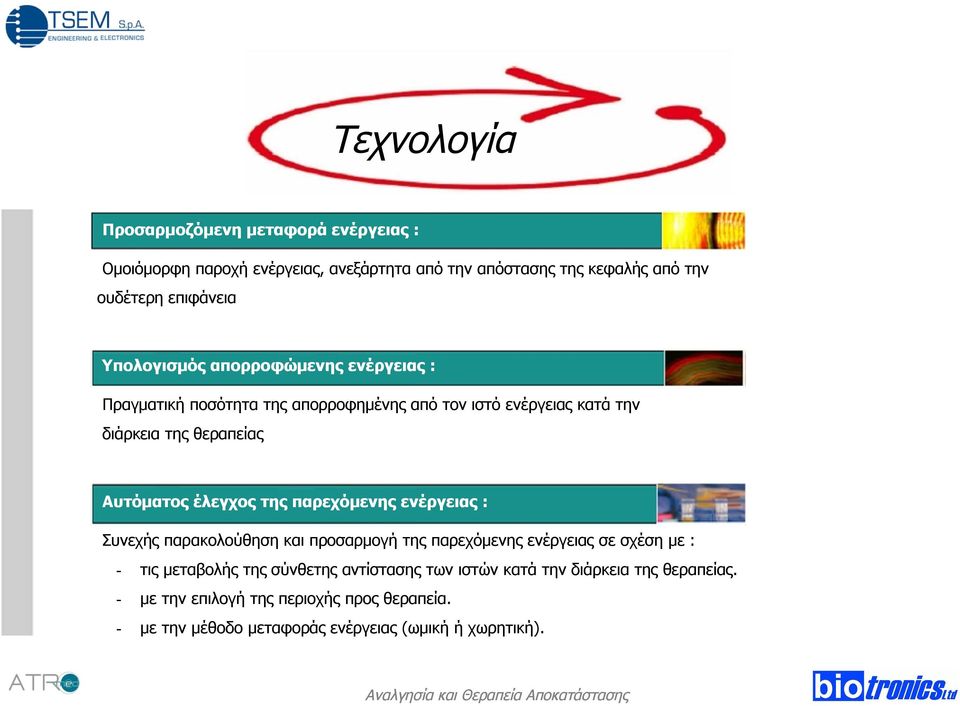

5 Τεχνολογία Προσαρμοζόμενη μεταφορά ενέργειας : Ομοιόμορφη παροχή ενέργειας, ανεξάρτητα από την απόστασης της κεφαλής από την ουδέτερη επιφάνεια Υπολογισμός απορροφώμενης ενέργειας : Πραγματική ποσότητα της απορροφημένης από τον ιστό ενέργειας κατά την διάρκεια της θεραπείας Αυτόματος έλεγχος της παρεχόμενης ενέργειας : Συνεχής παρακολούθηση και προσαρμογή της παρεχόμενης ενέργειας σε σχέση με : - τις μεταβολής της σύνθετης αντίστασης των ιστών κατά την διάρκεια της θεραπείας. - με την επιλογή της περιοχής προς θεραπεία. - με την μέθοδο μεταφοράς ενέργειας (ωμική ή χωρητική).

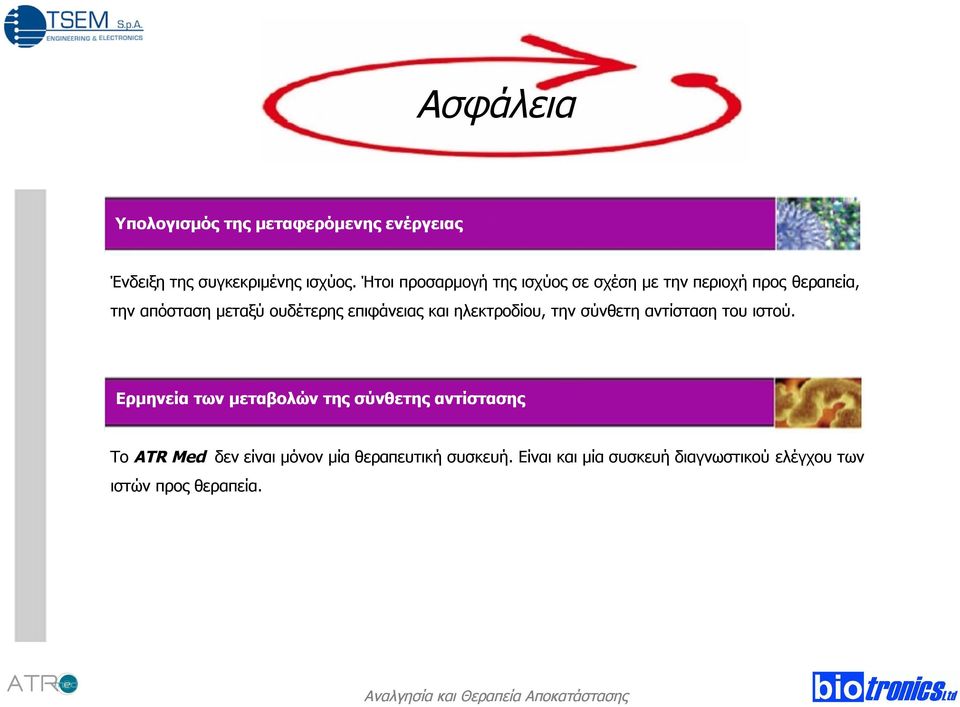

6 Ασφάλεια Υπολογισμός της μεταφερόμενης ενέργειας Ένδειξη της συγκεκριμένης ισχύος. Ήτοι προσαρμογή της ισχύος σε σχέση με την περιοχή προς θεραπεία, την απόσταση μεταξύ ουδέτερης επιφάνειας και ηλεκτροδίου, την σύνθετη αντίσταση του ιστού. Ερμηνεία των μεταβολών της σύνθετης αντίστασης Το ATR Med δεν είναι μόνον μία θεραπευτική συσκευή. Είναι και μία συσκευή διαγνωστικού ελέγχου των ιστών προς θεραπεία.

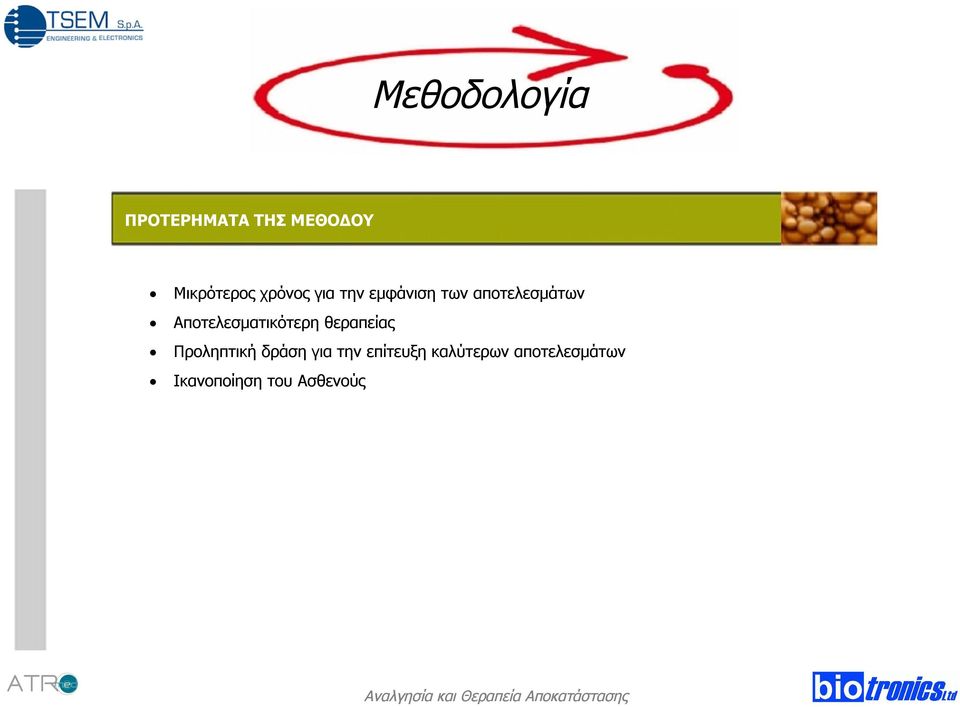

7 Μεθοδολογία ΠΡΟΤΕΡΗΜΑΤΑ ΤΗΣ ΜΕΘΟΔΟΥ Μικρότερος χρόνος για την εμφάνιση των αποτελεσμάτων Αποτελεσματικότερη θεραπείας Προληπτική δράση για την επίτευξη καλύτερων αποτελεσμάτων Ικανοποίηση του Ασθενούς

8 Μεθοδολογία Μέθοδος διπλής ουδέτερης επιφάνειας Με σκοπό την : Ενεργειακή εξισορρόπηση Θεραπεία σε εκτεταμένη επιφάνεια Ομοιόμορφη κατανομή της ενέργειας Χρήση της λειτουργίας NRV Λειτουργική συχνότητα 215kHz αναλγησίας

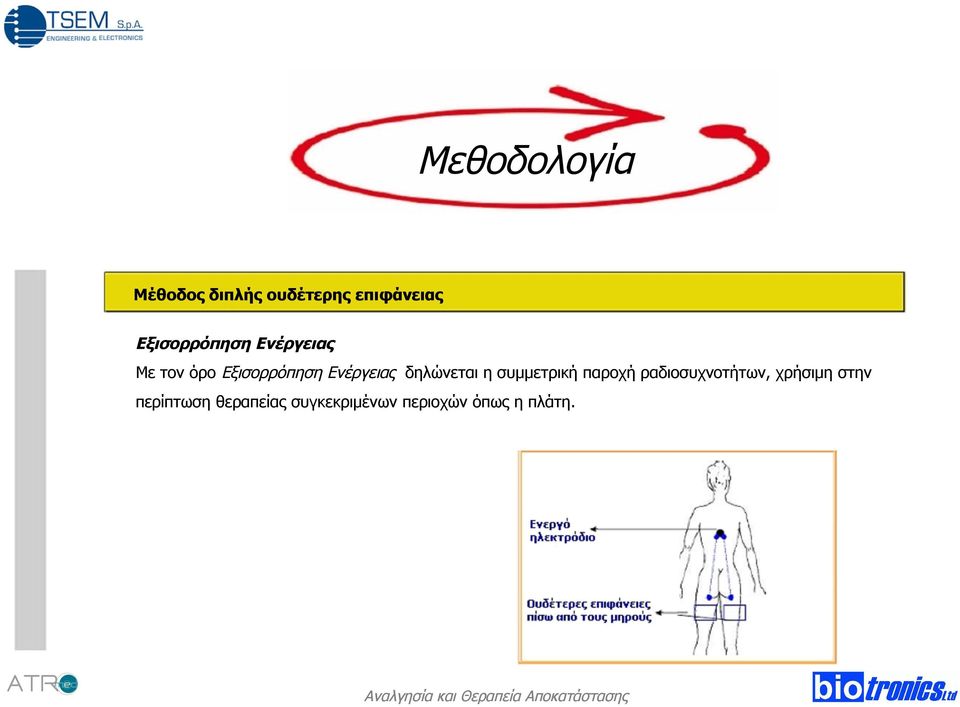

9 Μεθοδολογία Μέθοδος διπλής ουδέτερης επιφάνειας Εξισορρόπηση Ενέργειας Με τον όρο Εξισορρόπηση Ενέργειας δηλώνεται η συμμετρική παροχή ραδιοσυχνοτήτων, χρήσιμη στην περίπτωση θεραπείας συγκεκριμένων περιοχών όπως η πλάτη.

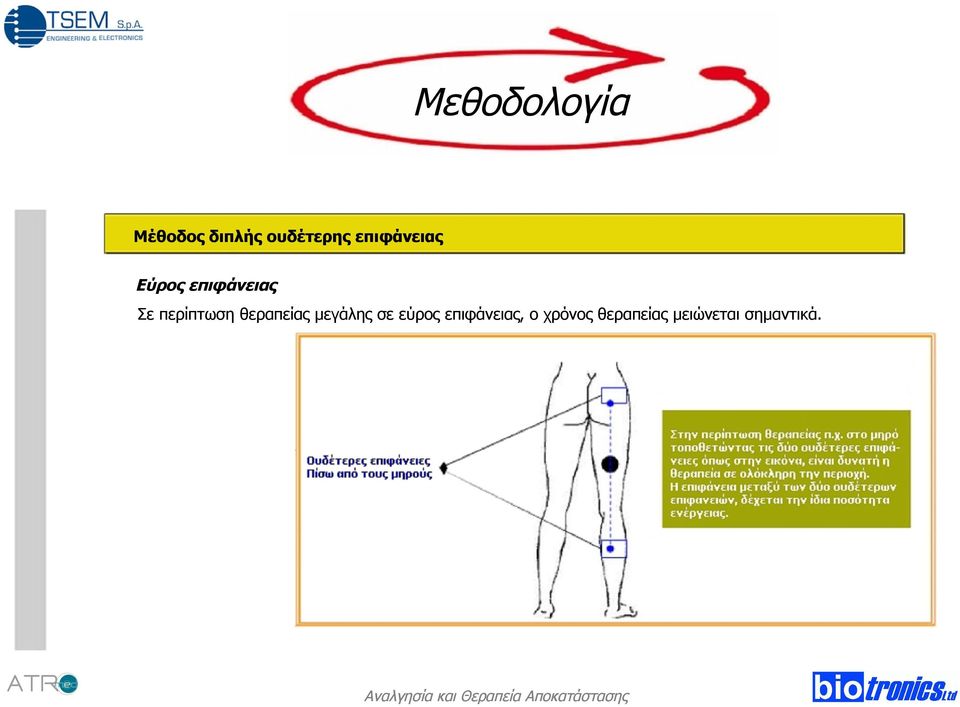

10 Μεθοδολογία Μέθοδος διπλής ουδέτερης επιφάνειας Εύρος επιφάνειας Σε περίπτωση θεραπείας μεγάλης σε εύρος επιφάνειας, ο χρόνος θεραπείας μειώνεται σημαντικά.

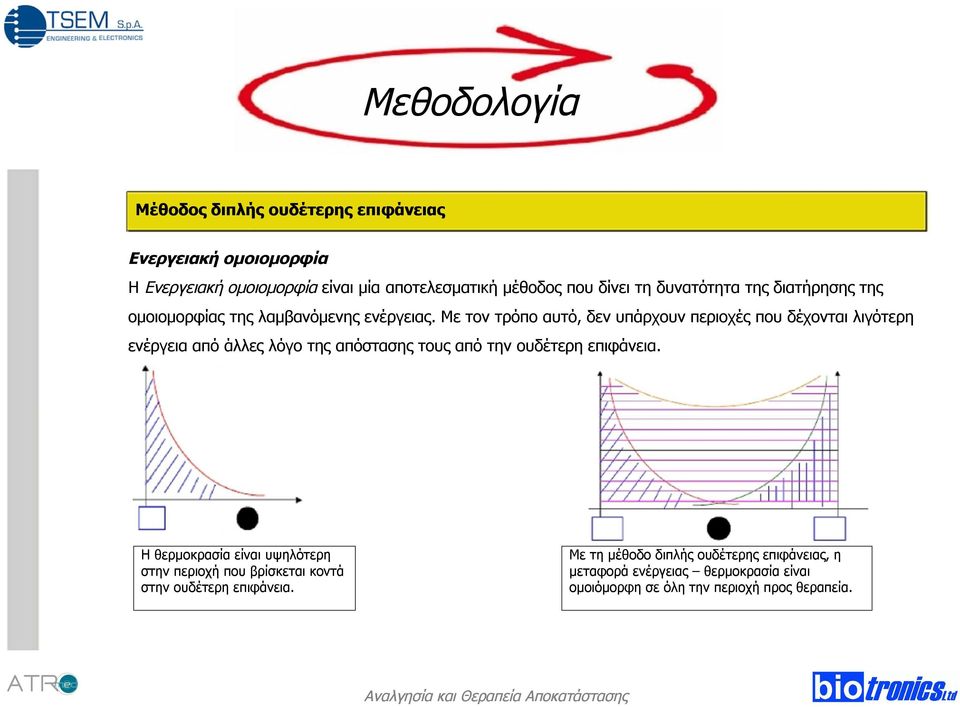

11 Μεθοδολογία Μέθοδος διπλής ουδέτερης επιφάνειας Ενεργειακή ομοιομορφία Η Ενεργειακή ομοιομορφία είναι μία αποτελεσματική μέθοδος που δίνει τη δυνατότητα της διατήρησης της ομοιομορφίας της λαμβανόμενης ενέργειας. Με τον τρόπο αυτό, δεν υπάρχουν περιοχές που δέχονται λιγότερη ενέργεια από άλλες λόγο της απόστασης τους από την ουδέτερη επιφάνεια. Η θερμοκρασία είναι υψηλότερη στην περιοχή που βρίσκεται κοντά στην ουδέτερη επιφάνεια. Με τη μέθοδο διπλής ουδέτερης επιφάνειας, η μεταφορά ενέργειας θερμοκρασία είναι ομοιόμορφη σε όλη την περιοχή προς θεραπεία.

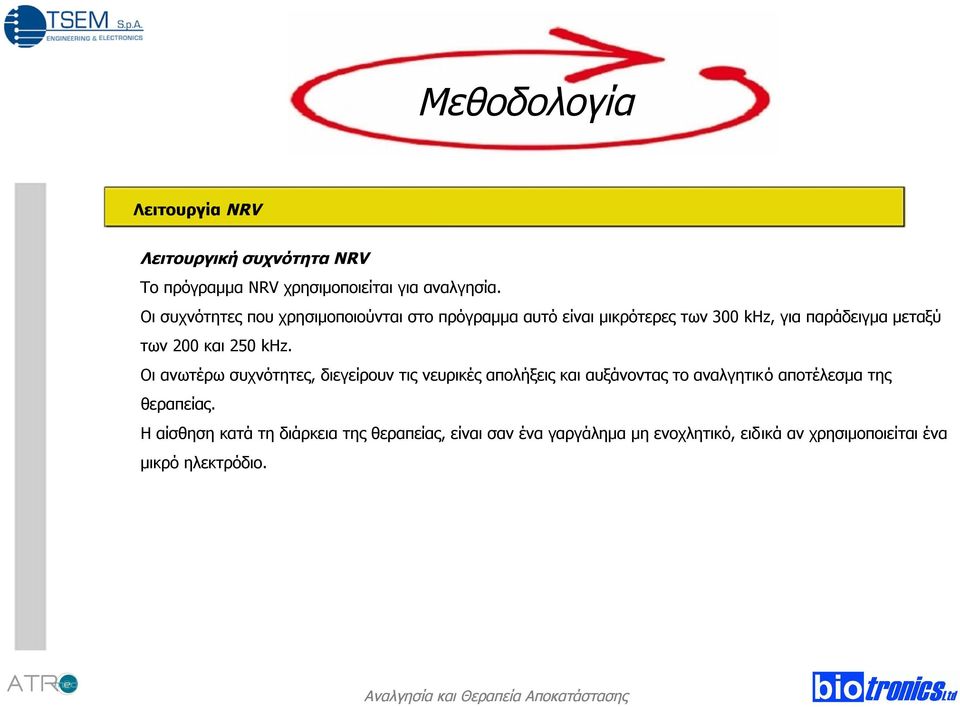

12 Μεθοδολογία Λειτουργία NRV Λειτουργική συχνότητα NRV Το πρόγραμμα NRV χρησιμοποιείται για αναλγησία. Οι συχνότητες που χρησιμοποιούνται στο πρόγραμμα αυτό είναι μικρότερες των 300 khz, για παράδειγμα μεταξύ των 200 και 250 khz. Οι ανωτέρω συχνότητες, διεγείρουν τις νευρικές απολήξεις και αυξάνοντας το αναλγητικό αποτέλεσμα της θεραπείας. Η αίσθηση κατά τη διάρκεια της θεραπείας, είναι σαν ένα γαργάλημα μη ενοχλητικό, ειδικά αν χρησιμοποιείται ένα μικρό ηλεκτρόδιο.

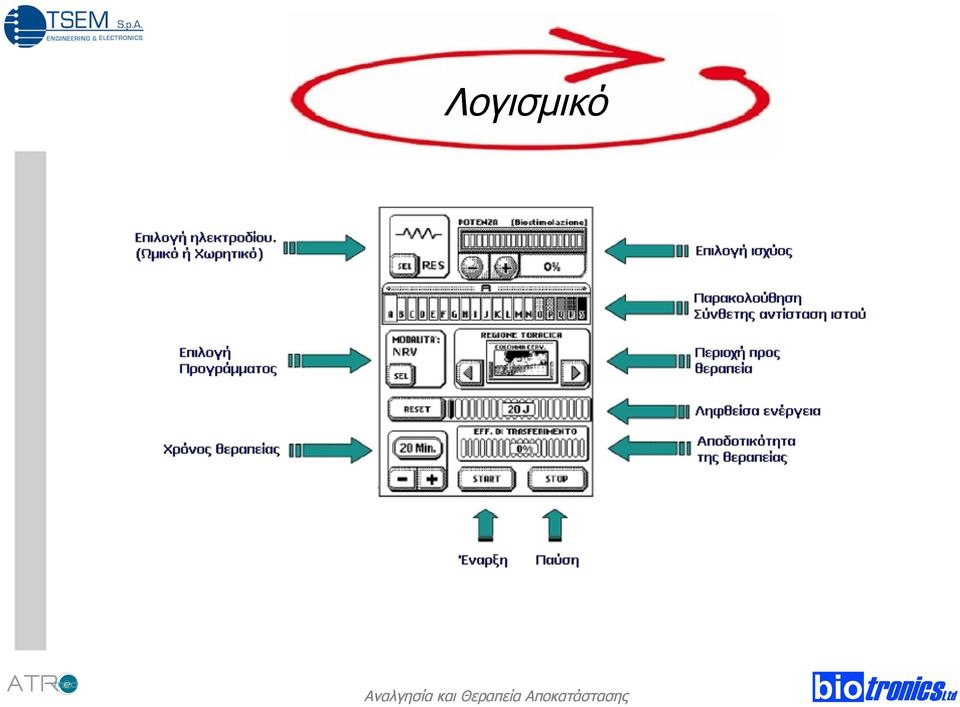

13 Λογισμικό

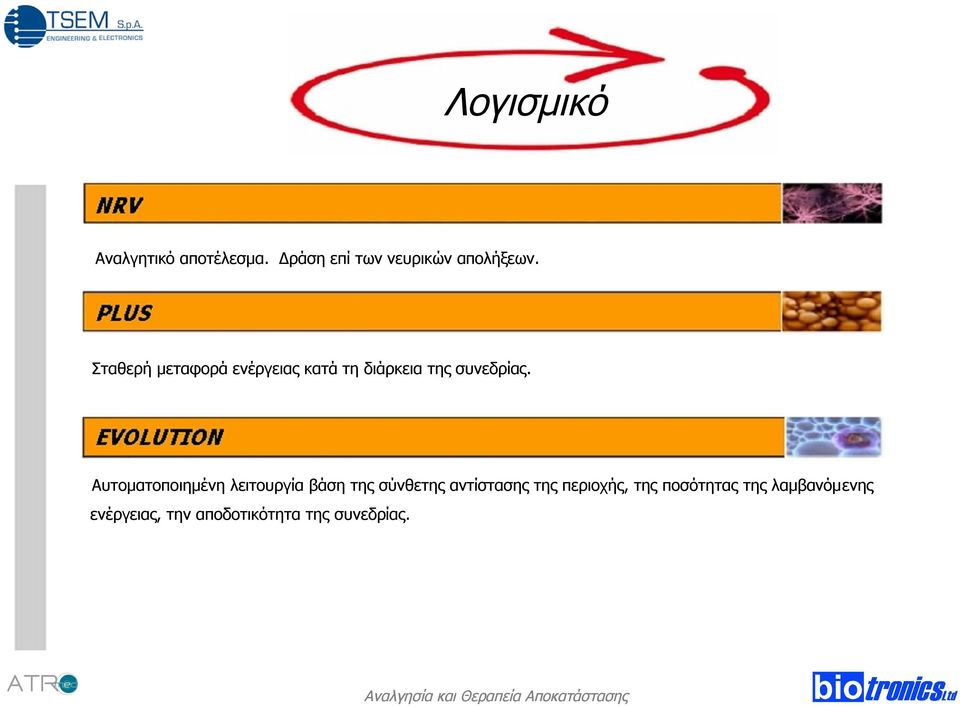

14 Λογισμικό Αναλγητικό αποτέλεσμα. Δράση επί των νευρικών απολήξεων. Σταθερή μεταφορά ενέργειας κατά τη διάρκεια της συνεδρίας. Αυτοματοποιημένη λειτουργία βάση της σύνθετης αντίστασης της περιοχής, της ποσότητας της λαμβανόμενης ενέργειας, την αποδοτικότητα της συνεδρίας.

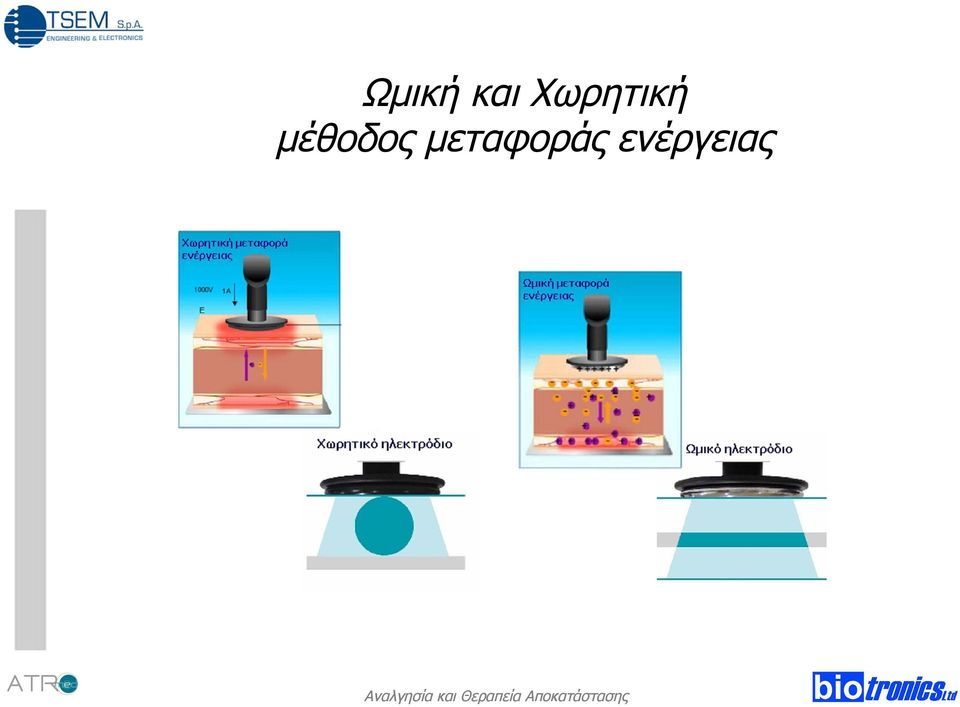

15 Ωμική και Χωρητική μέθοδος μεταφοράς ενέργειας

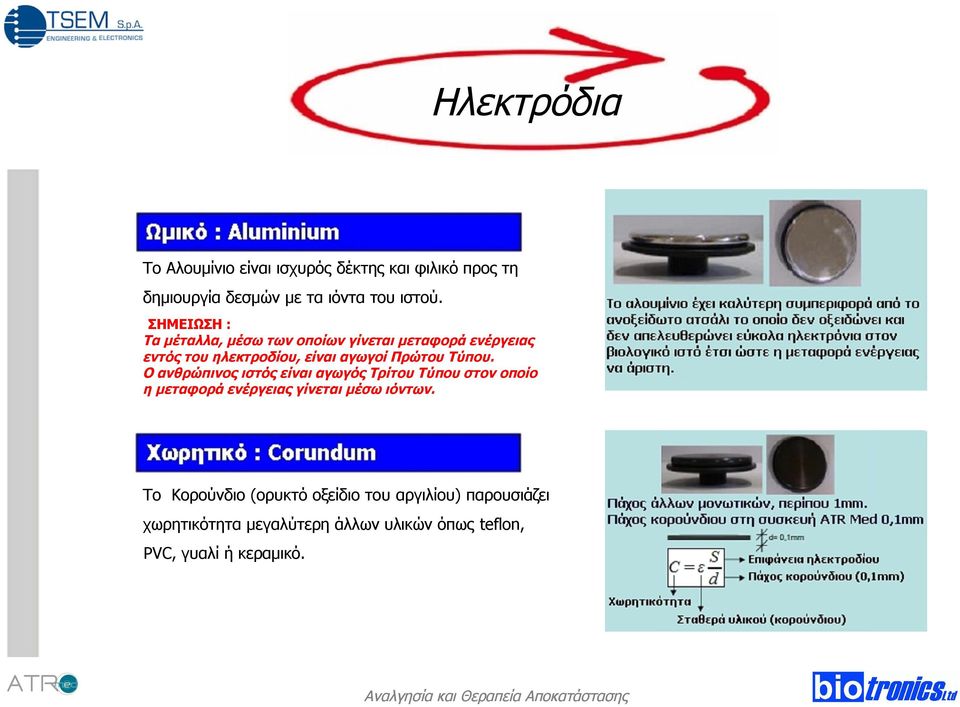

16 Ηλεκτρόδια Το Αλουμίνιο είναι ισχυρός δέκτης και φιλικό προς τη δημιουργία δεσμών με τα ιόντα του ιστού. ΣΗΜΕΙΩΣΗ : Τα μέταλλα, μέσω των οποίων γίνεται μεταφορά ενέργειας εντός του ηλεκτροδίου, είναι αγωγοί Πρώτου Τύπου. Ο ανθρώπινος ιστός είναι αγωγός Τρίτου Τύπου στον οποίο η μεταφορά ενέργειας γίνεται μέσω ιόντων. Το Κορούνδιο (ορυκτό οξείδιο του αργιλίου) παρουσιάζει χωρητικότητα μεγαλύτερη άλλων υλικών όπως teflon, PVC, γυαλί ή κεραμικό.

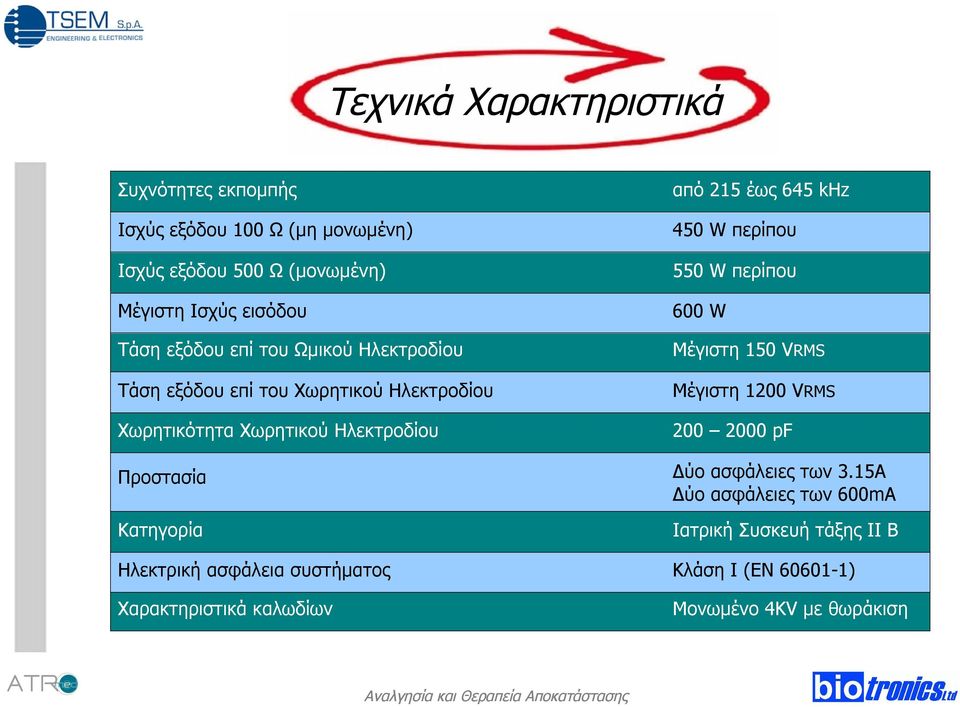

17 Τεχνικά Χαρακτηριστικά Συχνότητες εκπομπής Ισχύς εξόδου 100 Ω (μη μονωμένη) Ισχύς εξόδου 500 Ω (μονωμένη) Μέγιστη Ισχύς εισόδου Τάση εξόδου επί του Ωμικού Ηλεκτροδίου Τάση εξόδου επί του Χωρητικού Ηλεκτροδίου Χωρητικότητα Χωρητικού Ηλεκτροδίου από 215 έως 645 khz 450 W περίπου 550 W περίπου 600 W Μέγιστη 150 VRMS Μέγιστη 1200 VRMS pf Προστασία Δύο ασφάλειες των 3.15Α Δύο ασφάλειες των 600mA Κατηγορία Ιατρική Συσκευή τάξης II B Ηλεκτρική ασφάλεια συστήματος Κλάση Ι (ΕΝ ) Χαρακτηριστικά καλωδίων Μονωμένο 4KV με θωράκιση
