Οδηγός προγράμματος και επιλογής καυστήρων φυσικού αερίου

Transcript

1 Καυστήρες αερίου Οδηγός προγράμματος και επιλογής καυστήρων φυσικού αερίου Επιλογή μονοβάθμιου καυστήρα αερίου Μονοβάθμιοι BG BG 400, 400, 300L 400L 412 BG BG 300, 300, 300L 300L STG STG 146, 146, 146L 146L BG BG 200, 200, 200L 200L 403 STG 120STG BG BG 100, 100, 100L 100L Ισχύς λέβητα Μcal/h 2007/03/JT

2 ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ ΒΕΝΤΟΝΕ Κορυφαία τεχνολογία - ασφάλεια και αξιοπιστία H THERMOVENT Hellas A.E. αντιπροσωπεύει τους Σουηδικούς καυστήρες του εργοστασίου ΒΕΝΤΟΝΕ. Η κορυφαία τεχνολογία καυστήρων υγρών και αερίων καυσίμων ΒΕΝΤΟΝΕ είναι διεθνώς καταξιωμένη για τον σχεδιασμό και την κατασκευή προϊόντων υψηλής ποιότητας, ασφάλειας και αξιοπιστίας. Στόχος πάντα είναι η ικανοποίηση του πελάτη προσφέροντας λειτουργικότητα, οικονομική χρήση, ενεργειακή εξοικονόμηση και περιβαλλοντική προστασία. H THERMOVENT Hellas A.E διαθέτει ένα ολοκληρωμένο πρόγραμμα καυστήρων αερίου ΒΕΝΤΟΝΕ με πλήρη τεχνική υποστήριξη σύμφωνα με τις ανάγκες και τις απαιτήσεις της ελληνικής αγοράς για οικιακή, επαγγελματική και βιομηχανική χρήση φυσικού αερίου. Στο πρόγραμμα επιλογής περιλαμβάνονται 45 διαφορετικοί τύποι και μεγέθη καυστήρων καλύπτοντας και παρέχοντας τέλεια προσαρμογή και πλήρη συμβατότητα με όλους τους τύπους λεβήτων της αγοράς. Διατίθονται καυστήρες από 7 έως για χρήση φυσικού αερίου ή υγραερίου. Προσφέρονται καυστήρες με κανονική ή μακριά μπούκα, με κατάλληλο εξοπλισμό οργάνων ασφαλείας και λειτουργίας, με επιλογή οικονομικού μεγέθους συγκροτήματος οργάνων αερίου ανάλογα με τη εφαρμογή και την χρήση, με λειτουργία μονοβάθμια, διβάθμια, προοδευτική ή πλήρης αναλογική. Ένα μεγάλο πλεονέκτημα των καυστήρων αερίου ΒΕΝΤΟΝΕ είναι ο σχεδιασμός της περιοχής λειτουργίας του καυστήρα - σχέση ισχύος και πίεσης αντίθλιψης. Το μεγάλο εύρος ισχύος του καυστήρα με λειτουργία υψηλής πίεσης, συγκριτικά με άλλους καυστήρες, αντισταθμίζεται πλήρως και ρυθμίζεται τέλεια σε όλη τη περιοχή φόρτισης του καυστήρα. Το χαρακτηριστικό αυτό είναι ένα ποιοτικό στοιχείο στη λειτουργία και ρύθμιση του καυστήρα δημιουργώντας ένα ισχυρό μέτωπο φλόγας ανεξάρτητα από τις συνθήκες του θαλάμου καύσης. Η εκκίνηση του καυστήρα είναι επίσης σταθερή και χωρίς παλμούς. Μια καινοτομία της ΒΕΝΤΟΝΕ που κατά την έναρξη και έναυση του καυστήρα μετατρέπεται ένα μέρος της δυναμικής υπερπίεσης σε στατική πίεση ανάλογα με τη ρύθμιση του αέρα και του φορτίου εκκίνησης. Η ποιότητα καύσης μετρούμενη με χαμηλές εκπομπές μονοξείδιου του άνθρακα και οξειδίων του αζώτου επιτυγχάνεται σε πεδία ρύθμισης του καυστήρα με ελάχιστη περίσσεια αέρα έχοντας σαν αποτέλεσμα την υψηλότερη και οικονομικότερη απόδοση λειτουργίας. Η φλοφοκεφαλή και η μπούκα του καυστήρα είναι από ειδικό ανοξείδωτο χάλυβα υψηλής θερμικής αντοχής. Οι καυστήρες ΒΕΝΤΟΝΕ υπόκεινται σε αυστηρό ποιοτικό έλεγχο και δοκιμή λειτουργίας πριν την παράδοση. Oι καυστήρες παραδίδονται με προεγκατεστημένο εργοστασιακά το συγκρότημα οργάνων αερίου multibloc, με χειροκίνητη σφαιρική βάνα παροχής αερίου καθώς επίσης και με ταχυσύν δεσμο ηλεκτρικής συνδεσμολογίας. Η εγκατάσταση, η ρύθμιση και η συντήρηση του καυστήρα είναι μια εύκολη και ασφαλής τεχνική διαδικασία. Όλοι οι ΒΕΝΤΟΝΕ είναι εγκεκριμένοι και πιστοποιημένοι βάσει των προδιαγραφών DIN 4788, ΕΝ 676 και σύμφωνα με τις οδηγίες συσκευών αερίου 90/369/ΕΟΚ, οδηγία ηλεκτρομαγνητικής συμβατότητας 89/336/ΕΟΚ, οδηγία χαμηλής τάσης 73/23/ΕΟΚ και οδηγία μηχανών 92/42/ΕΟΚ. BG STG BG BG

3 ΠΡΟΓΡΑΜΜΑ ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ ΒΕΝΤΟΝΕ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΕΞΟΠΛΙΣΜΟΣ Τύπος Ισχύς καυστήρα Παροχή Συγκρότημα οργάνω ν Σύνδεση αερίου Μήκος Mcal/h αερίου, Nm 3 /h αερίου m ultibloc Μαστός Σφ αιρική μπούκας Min Max Min Max Min Max Τυπος m ultibloc βάνα m m STG , ,1 43 1,75 5 BM 771 (max 60 mbar) 1/2-1/2" 1/2" 82 STG ,3 114,4 4,1 13,3 ΜΒ-DLE B01 S50 3/4"-1" 1" 105,5 STG 146L ,3 114,4 4,1 13,3 ΜΒ-DLE B01 S50 3/4"-1" 1" 205,5 BG ,5 6,0 35,69 0,7 4,15 MB-DLE 403 B01 S50 1/2-1/2" 1/2" 123 BG 100L ,5 6,0 35,69 0,7 4,15 MB-DLE 403 B01 S50 1/2-1/2" 1/2" 223 Μονοβάθμιος 1x230 V BG ,5 60,2 2,5 7 MB-DLE 403 B01 S50 1/2"-1/2" 1/2" 114,5 BG 200L ,5 60,2 2,5 7 MB-DLE 403 B01 S50 1/2-1/2" 1/2" 214,5 BG ,5 90,3 2,5 10,5 ΜΒ-DLE B01 S50 3/4"-1" 1" 114,5 BG 200L ,5 90,3 2,5 10,5 ΜΒ-DLE B01 S50 3/4"-1" 1" 214,5 BG ,6 163, ΜΒ-DLE B01 S50 3/4"-1" 1" 115 ΒG 300L ,6 163, ΜΒ-DLE B01 S50 3/4"-1" 1" 215 BG ,6 163, ΜΒ-DLE B01 S50 3/4"-1" 1" 142 BG 400L ,6 163, ΜΒ-DLE B01 S50 3/4"-1" 1" 242 BG ,6 273,5 6 31,8 ΜΒ-DLE 412 B01 S50 1"-1" 1" 142 BG 400L ,6 273,5 6 31,8 ΜΒ-DLE 412 B01 S50 1"-1" 1" 242 BG ,5 88,6 2,5 10,3 ΜΒ-ZRDLE B01 S50 3/4"-1" 1" 114,5 BG 200-2L ,5 88,6 2,5 10,3 ΜΒ-ZRDLE B01 S50 3/4"-1" 1" 214,5 BG ,6 163, ΜΒ-ZRDLE B01 S50 3/4"-1" 1" 115 ΒG 300-2L ,6 163, ΜΒ-ZRDLE B01 S50 3/4"-1" 1" 215 Διβάθμιος 1x230V BG ,6 163, ΜΒ-ZRDLE B01 S50 3/4"-1" 1" 142 BG 400-2L ,6 163, ΜΒ-ZRDLE B01 S50 3/4"-1" 1" 242 BG ,6 273,5 6 31,8 ΜΒ-ZRDLE 412 B01 S50 1"-1" 1" 142 BG 400-2L ,6 273,5 6 31,8 ΜΒ-ZRDLE 412 B01 S50 1"-1" 1" 242 BG ,2 163, ΜΒ-ZRDLE B01 S50 3/4"-1" 1" 226 BG 450-2L ,2 163, ΜΒ-ZRDLE B01 S50 3/4"-1" 1" 326 BG , ΜΒ-ZRDLE 412 B01 S50 1"-1" 1" 226 BG 450-2L , ΜΒ-ZRDLE 412 B01 S50 1"-1" 1" 326 BG , ΜΒ-ZRDLE 415 B01 S50 1 1/2" - 1 1/2" 1 1/2" 226 BG 450-2L , ΜΒ-ZRDLE 415 B01 S50 1 1/2" - 1 1/2" 1 1/2" 326 BG , ΜΒ-ZRDLE 415 B01 S50 1 1/2" - 1 1/2" 1 1/2" 226 Διβάθμιος 3x400V BG 550-2L , ΜΒ-ZRDLE 415 B01 S50 1 1/2" - 1 1/2" 1 1/2" 326 BG ,4 540, ,8 ΜΒ-ZRDLE 420 B01 S50 2"-2" 2" 226 BG 550-2L ,4 540, ,8 ΜΒ-ZRDLE 420 B01 S50 2"-2" 2" 326 BG ΜΒ-ZRDLE 415 B01 S50 1 1/2" - 1 1/2" 1 1/2" 286 BG 650-2L ΜΒ-ZRDLE 415 B01 S50 1 1/2" - 1 1/2" 1 1/2" 386 BG , ,5 ΜΒ-ZRDLE 420 B01 S50 2"-2" 2" 286 BG 600-2L , ,5 ΜΒ-ZRDLE 420 B01 S50 2"-2" 2" 386 BG MB-VEF 415 B01 S30 1 1/2" - 1 1/2" 1 1/2" 328 Αναλογικός 3x400V BG 700L MB-VEF 415 B01 S30 1 1/2" - 1 1/2" 1 1/2" 628 BG MB-VEF 425 B01 S30 2"-2" 2" 328 BG 700L MB-VEF 425 B01 S30 2"-2" 2" 628 BG , MB-VEF 420 B01 S30 2"-2" 2" 361 BG 800L , MB-VEF 420 B01 S30 2"-2" 2" 661 BG , MB-VEF 425 B01 S30 2"-2" 2" 361 BG 800L , MB-VEF 425 B01 S50 2"-2" 2" 661 3

4 ΣΧΕΔΙΑΣΜΟΣ ΛΕΙΤΟΥΡΓΙΑΣ - ΔΙΑΓΡΑΜΜΑΤΑ ΙΣΧΥΟΣ & ΑΝΤΙΘΛΙΨΗΣ ΣΥNΔΥΑΣΜΟΣ ΚΑΥΣΤΗΡΑ ΚΑΙ ΣΥΓΚΡΟΤΗΜΑΤΟΣ ΟΡΓΑΝΩΝ ΑΕΡΙΟΥ ΜULTIBLOC Τ ύπος καυστήρα Τ ύπ ος και μέγεθος multibloc Μονοβάθμιος MB-D LE 412 BG B G 200, 200L 403 STG 120 GB 055 STG 146, 146L BG 300, 300L B G 400, 300L 412 Β ιβάθμιος MB-ZRDLE 420 B G 200-2, 200-2L B G 300-2, 300-2L B G 400-2, 400-2L 412 B G 450-2, 450-2L B G 550-2, 550-2L B G 650-2, 650-2L Αναλογικός MB-VEF 425 B G 700, 700L B G 800, 800L L = μακριά μπούκα 4

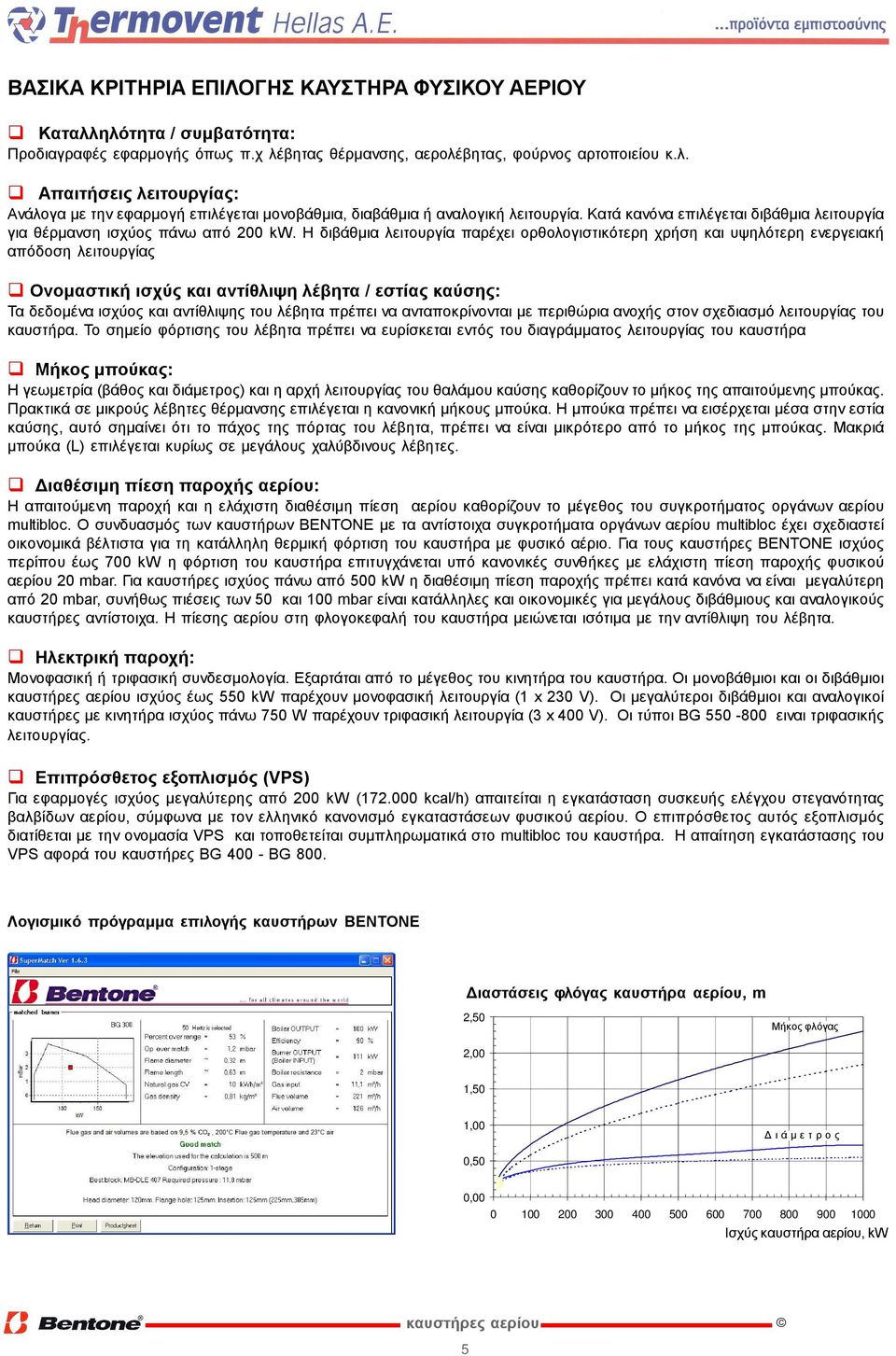

5 ΒΑΣΙΚΑ ΚΡΙΤΗΡΙΑ ΕΠΙΛΟΓΗΣ ΚΑΥΣΤΗΡΑ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ Καταλληλότητα / συμβατότητα: Προδιαγραφές εφαρμογής όπως π.χ λέβητας θέρμανσης, αερολέβητας, φούρνος αρτοποιείου κ.λ. Απαιτήσεις λειτουργίας: Ανάλογα με την εφαρμογή επιλέγεται μονοβάθμια, διαβάθμια ή αναλογική λειτουργία. Κατά κανόνα επιλέγεται διβάθμια λειτουργία για θέρμανση ισχύος πάνω από 200. Η διβάθμια λειτουργία παρέχει ορθολογιστικότερη χρήση και υψηλότερη ενεργειακή απόδοση λειτουργίας Ονομαστική ισχύς και αντίθλιψη λέβητα / εστίας καύσης: Τα δεδομένα ισχύος και αντίθλιψης του λέβητα πρέπει να ανταποκρίνονται με περιθώρια ανοχής στον σχεδιασμό λειτουργίας του καυστήρα. Το σημείο φόρτισης του λέβητα πρέπει να ευρίσκεται εντός του διαγράμματος λειτουργίας του καυστήρα Μήκος μπούκας: Η γεωμετρία (βάθος και διάμετρος) και η αρχή λειτουργίας του θαλάμου καύσης καθορίζουν το μήκος της απαιτούμενης μπούκας. Πρακτικά σε μικρούς λέβητες θέρμανσης επιλέγεται η κανονική μήκους μπούκα. Η μπούκα πρέπει να εισέρχεται μέσα στην εστία καύσης, αυτό σημαίνει ότι το πάχος της πόρτας του λέβητα, πρέπει να είναι μικρότερο από το μήκος της μπούκας. Μακριά μπούκα (L) επιλέγεται κυρίως σε μεγάλους χαλύβδινους λέβητες. Διαθέσιμη πίεση παροχής αερίου: Η απαιτούμενη παροχή και η ελάχιστη διαθέσιμη πίεση αερίου καθορίζουν το μέγεθος του συγκροτήματος οργάνων αερίου multibloc. Ο συνδυασμός των καυστήρων ΒΕΝΤΟΝΕ με τα αντίστοιχα συγκροτήματα οργάνων αερίου multibloc έχει σχεδιαστεί οικονομικά βέλτιστα για τη κατάλληλη θερμική φόρτιση του καυστήρα με φυσικό αέριο. Για τους καυστήρες ΒΕΝΤΟΝΕ ισχύoς περίπου έως 700 η φόρτιση του καυστήρα επιτυγχάνεται υπό κανονικές συνθήκες με ελάχιστη πίεση παροχής φυσικού αερίου 20 mbar. Για καυστήρες ισχύος πάνω από 500 η διαθέσιμη πίεση παροχής πρέπει κατά κανόνα να είναι μεγαλύτερη από 20 mbar, συνήθως πιέσεις των 50 και 100 mbar είναι κατάλληλες και οικονομικές για μεγάλους διβάθμιους και αναλογικούς καυστήρες αντίστοιχα. Η πίεσης αερίου στη φλογοκεφαλή του καυστήρα μειώνεται ισότιμα με την αντίθλιψη του λέβητα. Ηλεκτρική παροχή: Μονοφασική ή τριφασική συνδεσμολογία. Εξαρτάται από το μέγεθος του κινητήρα του καυστήρα. Οι μονοβάθμιοι και οι διβάθμιοι ισχύος έως 550 παρέχουν μονοφασική λειτουργία (1 x 230 V). Οι μεγαλύτεροι διβάθμιοι και αναλογικοί καυστήρες με κινητήρα ισχύος πάνω 750 W παρέχουν τριφασική λειτουργία (3 x 400 V). Οι τύποι ΒG ειναι τριφασικής λειτουργίας. Επιπρόσθετος εξοπλισμός (VPS) Για εφαρμογές ισχύος μεγαλύτερης από 200 ( kcal/h) απαιτείται η εγκατάσταση συσκευής ελέγχου στεγανότητας βαλβίδων αερίου, σύμφωνα με τον ελληνικό κανονισμό εγκαταστάσεων φυσικού αερίου. O επιπρόσθετος αυτός εξοπλισμός διατίθεται με την ονομασία VPS και τοποθετείται συμπληρωματικά στο multibloc του καυστήρα. Η απαίτηση εγκατάστασης του VPS αφορά του καυστήρες ΒG BG 800. Λογισμικό πρόγραμμα επιλογής καυστήρων ΒΕΝΤΟΝΕ Διαστάσεις φλόγας καυστήρα αερίου, m 2,50 Μήκος φλόγας 2,00 1,50 1,00 Δ ι ά μ ε τ ρ ο ς 0,50 0, Ισχύς καυστήρα αερίου, 5

6 ΔΙΑΔΙΚΑΣΙΑ ΕΠΙΛΟΓΗΣ ΚΑΥΣΤΗΡΑ ΑΕΡΙΟΥ Επιλογή καυστήρα 10% 10% μεγαλύτερη ισχύς Μικρότερη αντίθλιψη Το σημείο λειτουργίας του λέβητα πρέπει να ευρίσκεται Αντίθλιψη εντός της περιοχής λειτουργίας του καυστήρα Καυστήραs Α Καυστήραs Β Λέβηταs 1 Λέβηταs 2 Αντίθλιψη Ισχύς Ισχύς Αντίθλιψη Ισχύς Καυστήρες αερίου Παράδειγμα επιλογής καυστήρα Ονομαστικά στοιχεία λέβητα 1) Ισχύς = 75 = kcal/h 2) Αντίθλιψη = 1,5 mbar = 15 mm YΣ Απαιτούμενα στοιχεία καυστήρα Ισχύς καυστήρα = Ισχύς λέβητα Βαθμός απόδοσης Πίεση καυστήρα > 1,5 mbar = 75/0.9 = 83.3 kw ή kcal/h Ελεγχος με καμπύλες λειτουργίας Επιλογή καυστήρα 1) ΒG Β G 200 2) ) BG ) STG

7 ΟΔΗΓΟΣ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΠΙΛΟΓΗΣ ΚΑΥΣΤΗΡΩΝ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΣΕ ΣΥΝΔΥΑΣΜΟ ΜΕ ΜULTIBLOC ΚΑΙ ΙΣΧΥΟΣ ΛΕΒΗΤΑ 1) Καυστήρας φυσικού αερίου Συνδυασμός multibloc Συνδυασμός λέβητα Tύπος Παροχή φορτίου καυστήρα Απόδοση ισχύος Μονοβάθμιος Ισχύς καυστήρα, MB-DLE Mcal/h min - max VPS 23 mbar min - max min - max BG , ,5 5,4-32,1 STG * ,7 BG 200, 200L , ,3 STG 146, 146L ,9 BG 300, 300L ,1 BG 400, 400L , ,1 Βιβάθμιος MB-ZRDLE BG 200-2, 200-2L ,3 BG 300-2, 300-2L BG 400-2, 400-2L BG 450-2, 450-2L BG 550-2, 550-2L BG 650-2, 650-2L Αναλογικός MB-VEF BG 700, 700L mbar mbar BG 800, 800L mbar mbar ) Η σωστή επιλογή του καυστήρα για ένα λέβητα πρέπει να γίνεται βάσει της ισχύος και της αντίθλιψης του λέβητα. Ο τύπος, η κατασκευή, η χρήση και η λειτουργία του λέβητα και της εφαρμογής είναι επιπρόσθετα χαρακτηριστικά που πρέπει να ληφθούν υπόψη κατα την επιλογή του καυστήρα σε σχέση με την καταλληλότητα, την συμβατότητα, την λειτουργικότητα και την ορθολογιστική διαχείριση του συστήματος καυστήρα-λέβητα. Όπως π.χ. επιλογή μήκους μπούκας, επιλογή λειτουργίας, επιπρόσθετος εξοπλισμός εφαρμογής κ.λ. 7

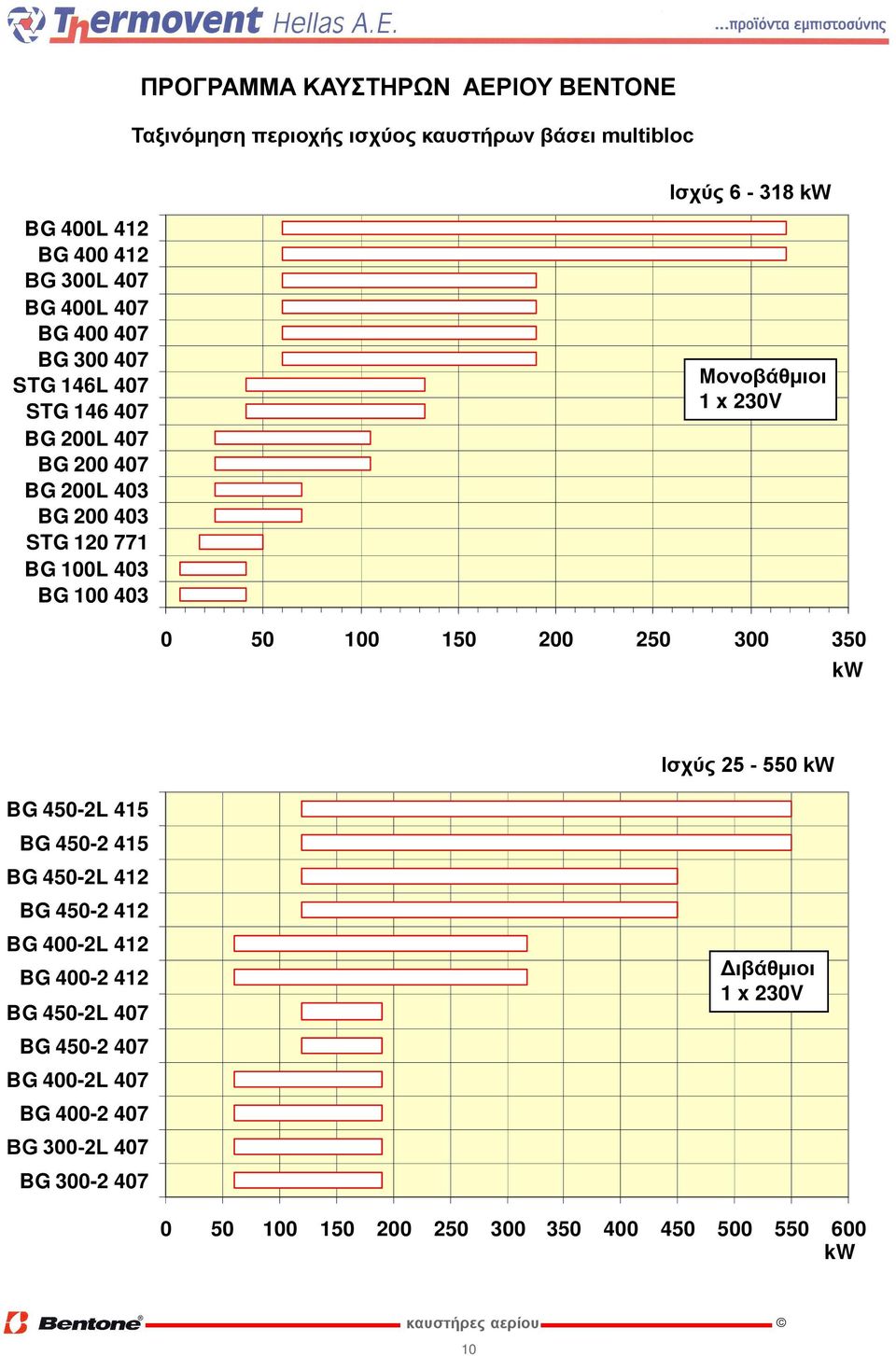

8 ΠΡΟΓΡΑΜΜΑ ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ ΒΕΝΤΟΝΕ Εύρος περιοχής ισχύος μονοβάθμιων καυστήρων BG 400, 400L BG 300, 300L STG 146, 146L BG 200, 200L STG BG 100, 100L Εύρος περιοχής ισχύος διβάθμιων καυστήρων BG 650-2, 650-2L BG 550-2, 550-2L BG 450-2, 450-2L BG 400-2, 400-2L BG 300-2, 300L BG 200-2, 200L Εύρος περιοχής ισχύος αναλογικών καυστήρων BG 800, 800L BG 700, 700L

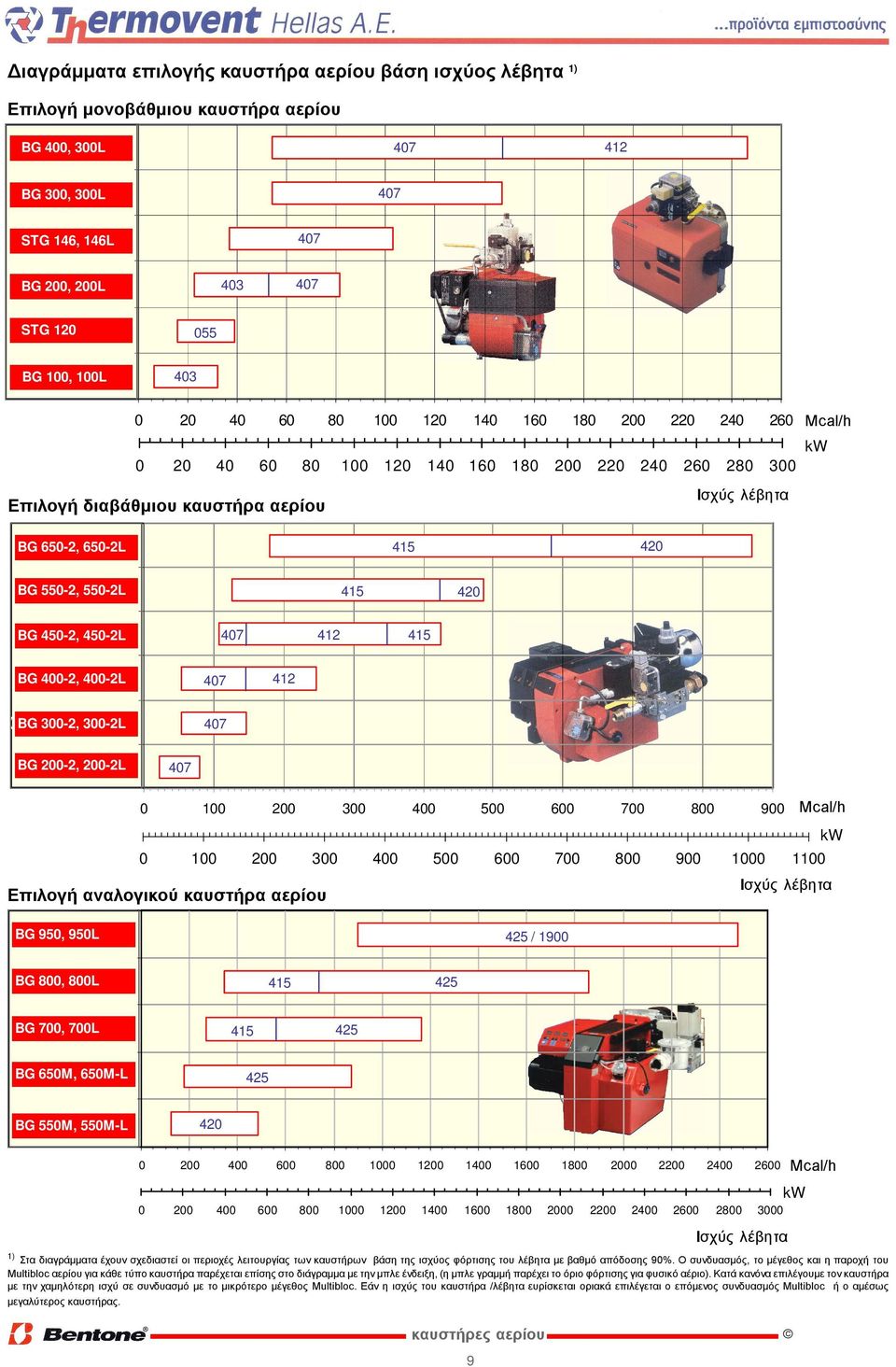

9 Διαγράμματα επιλογής καυστήρα αερίου βάση ισχύος λέβητα 1) Επιλογή μονοβάθμιου καυστήρα αερίου Μονοβάθμιοι BG BG 400, 400, 300L 400L 412 BG BG 300, 300, 300L 300L STG STG 146, 146, 146L 146L BG BG 200, 200, 200L 200L 403 STG 120STG BG BG 100, 100, 100L 100L Ισχύς λέβητα Επιλογή διαβάθμιου καυστήρα αερίου Μcal/h BG BG 650-2, 650-2L BG BG 550-2, 550-2L BG BG 450-2, 450-2L BG BG 400-2, 400-2L 412 BG 300-2, BG 300-2, 300-2L BG BG 200-2, 200-2L Μcal/h Επιλογή αναλογικού καυστήρα αερίου Ισχύς λέβητα BG 950, BG 950, 950L 950L / / 1900 BG 800, BG 800, 800L 800L BG 700, BG 700, 700L 700L BG 650M, 650M-L BG 550M, 550M-L καυστήρες καυστήρες αερίου αερίου 9 9 Ισχύς λέβητα Μcal/h 1) Στα διαγράμματα έχουν σχεδιαστεί οι περιοχές λειτουργίας των καυστήρων βάση της ισχύος φόρτισης του λέβητα με βαθμό απόδοσης 90%. Ο συνδυασμός, το μέγεθος και η παροχή του Multibloc αερίου για κάθε τύπο καυστήρα παρέχεται επίσης στο διάγραμμα με την μπλε ένδειξη, (η μπλε γραμμή παρέχει το όριο φόρτισης για φυσικό αέριο). Κατά κανόνα επιλέγουμε τον καυστήρα με την χαμηλότερη ισχύ σε συνδυασμό με το μικρότερο μέγεθος Multibloc. Εάν η ισχύς του καυστήρα /λέβητα ευρίσκεται οριακά επιλέγεται o επόμενος συνδυασμός Multibloc ή ο αμέσως μεγαλύτερος καυστήρας.

10 ΠΡΟΓΡΑΜΜΑ ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ ΒΕΝΤΟΝΕ Ταξινόμηση περιοχής ισχύος καυστήρων βάσει multibloc BG 400L 412 BG ΒG 300L BG 400L BG 400 BG 300 STG 146L STG 146 BG 200L BG 200 BG 200L 403 BG STG BG 100L 403 BG Ισχύς Μονοβάθμιοι 1 x 230V Ισχύς BG 450-2L 415 BG BG 450-2L 412 BG BG 400-2L 412 BG BG 450-2L BG BG 400-2L BG ΒG 300-2L BG Διβάθμιοι 1 x 230V

11 ΠΡΟΓΡΑΜΜΑ ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ ΒΕΝΤΟΝΕ Ταξινόμηση περιοχής ισχύος καυστήρων βάσει multibloc Ισχύς BG 650-2L 420 BG BG 550-2L 420 BG Διβάθμιοι 3 x 400V BG 650-2L 415 BG BG 550-2L 415 BG Ισχύς BG 800L 425 BG BG 700L 425 BG Αναλογικοί 3 x 400V BG 800L 420 BG BG 700L 415 BG

12 ΔΙΑΓΡΑΜΜΑ ΥΠΟΛΟΓΙΣΜΟΥ ΑΠΑΙΤΟΥΜΕΝΗΣ ΠΑΡΟΧΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ Παροχή φυσικού αερίου, Νm 3 /h Για λέβητες ισχύος έως kcal/h 15,0 14,0 13,0 12,0 11,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 2,0 1,0 0, Ισχύς λέβητα, kcal/h Παροχή φυσικού αερίου, Νm 3 /h 70,0 Για λέβητες ισχύος kcal/h 60,0 50,0 40,0 30,0 20,0 10,0 0, Ισχύς λέβητα, kcal/h 12

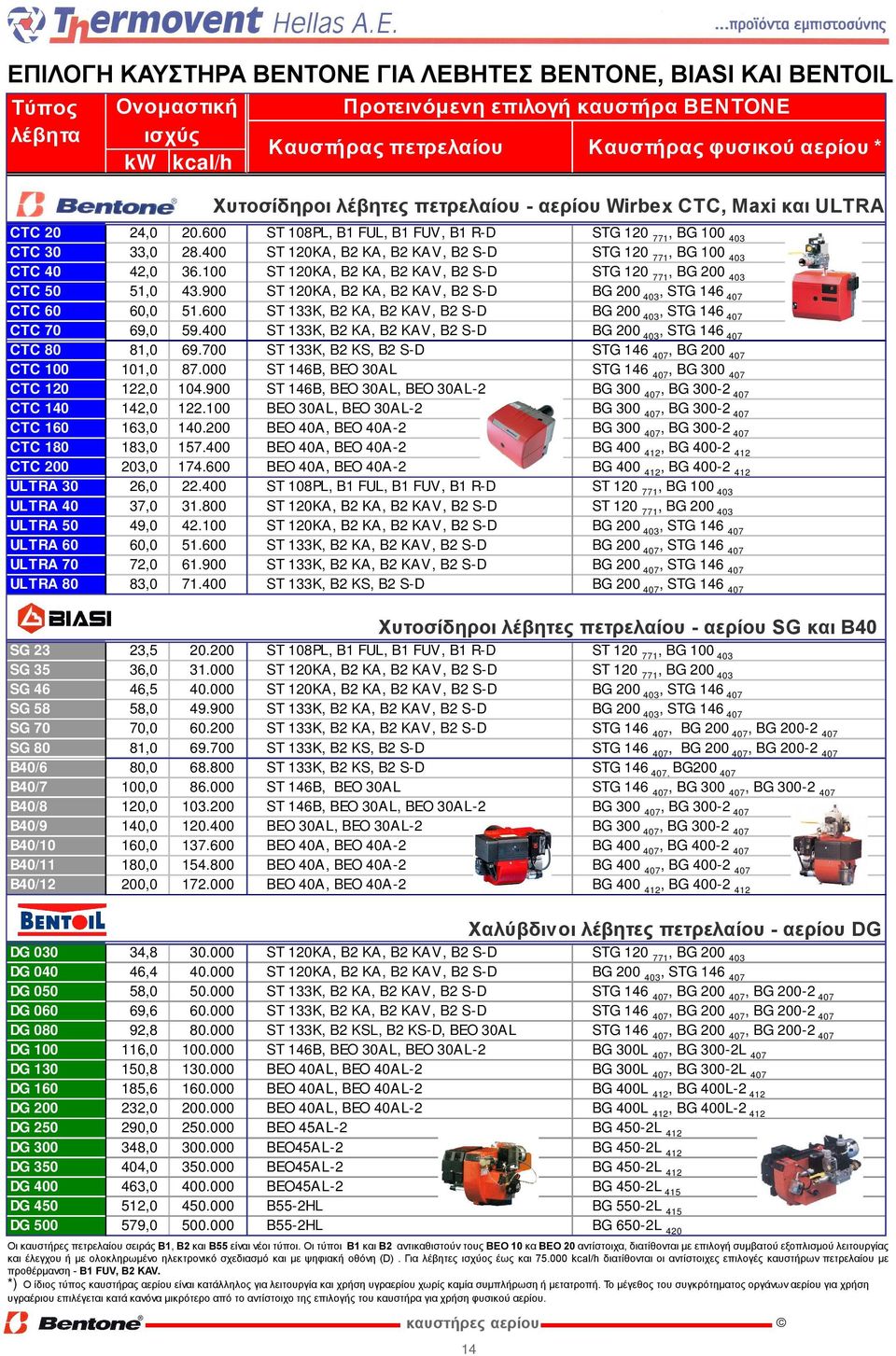

13 ΟΔΗΓΟΣ ΕΠΙΛΟΓΗΣ ΚΑΥΣΤΗΡΑ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΒΕΝΤΟΝΕ ΓΙΑ ΥΦΙΣΤΑΜΕΝΟΥΣ & ΝΕΟΥΣ ΛΕΒΗΤΕΣ - ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΚΑΥΣΤΗΡΑ ΠΕΤΡΕΛΑΙΟΥ Στοιχεία παλιού ή νέου λέβητα 1) Ισχύς λέβητα kcal/h Στοιχεία αντικατάστασης καυστήρα πετρελαίου 2) Παροχή πετρελαίου, kg/h Μέγεθος μπέκ καυστήρα Min Max Μin Μax USgal/h Μονοβάθιος Βιβάθμιος Min Max ,5 2,5 0,40-0,75 BG ,5 3 0,40-0,85 STG ,65-1,50 BG 200, 200L ,85-2,25 BG 200, 200L BG 200-2, 200-2L ,35-2,75 STG 146, 146L ,50-4,50 BG 300, 300L BG 300-2, 300-2L BG 400, 400L BG 400-2, 400-2L ,00-4,50 BG 400, 400L 412 BG 450-2, 450-2L ,00-6,50 BG 400, 400L 412 BG 400-2, 400-2L ,50-10,00 - BG 450-2, 450-2L BG 550-2, 550-2L BG 650-2, 650-2L BG 450-2, 450-2L ,50-13,50 - BG 550-2, 550-2L ,50-25,00 - BG 650-2, 650-2L Για εφαρμογές προδευτικής ή αναλογικής λειτουργίας Επιλογή καυστήρα φυσικού αερίου Αναλογικός Περιοχή κάλυψης 3) καυστήρα για λέβητες ισχύος, kcal/h ,50-15,00 - BG 700, 700L ,50-19,50 - BG 800, 800L ,00-31,50 - ΒG 700, 700L > 25,00 BG 800, 800L Παρατηρήσεις Η επιλογή του καυστήρα αερίου βάσει του παραπάνω πίνακα δεν μπορεί να θεωρηθεί καθοριστική αλλά σαν ένας οδηγός προσέγγισης και μια πρώτη εκτίμηση που στην συνέχεια πρέπει να επαληθευθεί, να διορθωθεί ή και να απορριφθεί βάσει ελέγχου των πραγματικών δεδομένων. Ο σχετικός έλεγχος λειτουργίας του καυστήρα σύμφωνα με το διάγραμμα, ισχύος - αντίθλιψης, πρέπει πάντα να γίνεται για την διαπίστωση κάλυψης του καυστήρα κυρίως ως προς την διαθέσιμη υπερπίεση του (αντίθλιψη) στο φορτίο λειτουργίας του λέβητα. Στην επιλογή μας πρέπει να παρέχονται ικανοποιητικά περιθώρια ανοχής φορτίου και αντίθλιψης του καυστήρα. Όταν προσφέρονται περισσότερες από μια επιλογές τότε επιλέγουμε την οικονομικότερη λύση βάσει μεγέθους καυστήρα και μεγέθους συγκροτήματος οργάνων. Η κατάλληλη επιλογή του μήκους μπούκας του καυστήρα καθορίζεται σύμφωνα με την γεωμετρία και την αρχή λειτουργίας του λέβητα, πρακτικά το πάχος τις πόρτας του λέβητα πρέπει να είναι μικρότερο του μήκους της μπούκας και κυρίως μεγάλοι χαλύβδινοι λέβητες απαιτούν καυστήρα με μακριά μπούκα. Η τελική επιλογή του καυστήρα πρέπει πάντα να ανταποκρίνεται στα πραγματικά χαρακτηριστικά της ισχύος και της αντίθλιψης του λέβητα. Επισήμανση Καυστήρες αερίου ισχύος μεγαλύτερης από 200 ( kcal/h) πρέπει να εξοπλίζονται με συσκευή ελέγχου στεγανότητας βαλβίδων αερίου σύμφωνα με τον τεχνικό κανονισμό ΦΕΚ Β 963. Η συσκευή αυτή διατίθεται επιπρόσθετα με την ονομασία VPS. Σχόλια 1) Πάντα πρέπει να γίνεται μια εκτίμηση για την υφιστάμενη κατάσταση του λέβητα (αντοχή, καταλληλότητα, απόδοση, στεγανότητα, ασφάλεια κ.λ.) που πρόκειται να εγκαταστήσουμε το νέο καυστήρα αερίου αντικαθιστώντας το καυστήρα πετρελαίου. Σε περίπτωση που ο λέβητας είναι ανεπαρκής ή περιορισμένης δυνατότητας προτείνεται πάντα να γίνεται συγχρόνως και η αντικατάσταση του υφιστάμενου λέβητα με καινούργιο αντίστοιχο λέβητα. Η ταυτόχρονη αντικατάσταση του παλιού λέβητα μαζί με την εγκατάσταση του νέου καυστήρα αερίου προσφέρεται σε πολλές περιπτώσεις ως βέλτιστη επιλογή/επένδυση στη διάρκεια χρόνου παρέχοντας οικονομικότερη χρήση και ασφαλέστερη λειτουργία. 2) Γνωρίζοντας μερικά χαρακτηριστικά στοιχεία (τύπος, ισχύς, παροχή πετρελαίου, μέγεθος μπεκ, πίεσης αντλίας ) του καυστήρα πετρελαίου που πρόκειται να αντικαταστήσουμε θα μας καθοδηγήσουν στην κατάλληλη επιλογή του καυστήρα αερίου. Οι τιμές των μεγεθών μπεκ είναι κατά προσέγγιση με αναφορά πίεσης αντλίας πετρελαίου περίπου 10 bar. Για διβάθμιους καυστήρες πετρελαίου με δύο μπεκ ανάλογα με την λειτουργία το μέγεθος του κάθε μπεκ διαφοροποιείται από τις αναφερόμενες τιμές του πίνακα. 3) Για την μέγιστη φόρτιση του καυστήρα απαιτείται ελάχιστη διαθέσιμη πίεση αερίου 20 mbar για τους καυστήρες STG και ΒG100 - BG500, για τους μεγαλύτερους καυστήρες ΒG600-BG800 απαιτείται ελάχιστη πίεση αερίου mbar. 13

14 ΕΠΙΛΟΓΗ ΚΑΥΣΤΗΡΑ ΒΕΝΤΟΝΕ ΓΙΑ ΛΕΒΗΤΕΣ ΒΕΝΤΟΝΕ, BIASI ΚΑΙ ΒΕΝΤΟΙL Tύπος λέβητα Ονομαστική ισχύς kcal/h Προτεινόμενη επιλογή καυστήρα ΒΕΝΤΟΝΕ Καυστήρας πετρελαίου Καυστήρας φυσικού αερίου * Xυτοσίδηροι λέβητες πετρελαίου - αερίου Wirbex CTC, Maxi και ULTRA CTC 20 24, ST 108PL, B1 FUL, B1 FUV, B1 R-D STG , BG CTC 30 33, ST 120KA, B2 KA, B2 KAV, B2 S-D STG , BG CTC 40 42, ST 120KA, B2 KA, B2 KAV, B2 S-D STG , BG CTC 50 51, ST 120KA, B2 KA, B2 KAV, B2 S-D BG 200, STG CTC 60 60, ST 133K, B2 KA, B2 KAV, B2 S-D BG 200, STG CTC 70 69, ST 133K, B2 KA, B2 KAV, B2 S-D BG 200, STG CTC 80 81, ST 133K, B2 KS, B2 S-D STG 146, BG 200 CTC , ST 146B, BEO 30AL STG 146, BG 300 CTC , ST 146B, BEO 30AL, BEO 30AL-2 BG 300, BG CTC , BEO 30AL, BEO 30AL-2 BG 300, BG CTC , BEO 40A, BEO 40A-2 BG 300, BG CTC , BEO 40A, BEO 40A-2 BG , BG CTC , BEO 40A, BEO 40A-2 BG , BG ULTRA 30 26, ST 108PL, B1 FUL, B1 FUV, B1 R-D ST , BG ULTRA 40 37, ST 120KA, B2 KA, B2 KAV, B2 S-D ST , BG ULTRA 50 49, ST 120KA, B2 KA, B2 KAV, B2 S-D BG 200, STG ULTRA 60 60, ST 133K, B2 KA, B2 KAV, B2 S-D BG 200, STG 146 ULTRA 70 72, ST 133K, B2 KA, B2 KAV, B2 S-D BG 200, STG 146 ULTRA 80 83, ST 133K, B2 KS, B2 S-D BG 200, STG 146 Xυτοσίδηροι λέβητες πετρελαίου - αερίου SG και Β40 SG 23 23, ST 108PL, B1 FUL, B1 FUV, B1 R-D ST , BG SG 35 36, ST 120KA, B2 KA, B2 KAV, B2 S-D ST , BG SG 46 46, ST 120KA, B2 KA, B2 KAV, B2 S-D BG 200, STG SG 58 58, ST 133K, B2 KA, B2 KAV, B2 S-D BG 200, STG SG 70 70, ST 133K, B2 KA, B2 KAV, B2 S-D STG 146, BG 200, BG SG 80 81, ST 133K, B2 KS, B2 S-D STG 146, BG 200, BG B40/6 80, ST 133K, B2 KS, B2 S-D STG 146 BG200, B40/7 100, ST 146B, BEO 30AL STG 146, BG 300, BG B40/8 120, ST 146B, BEO 30AL, BEO 30AL-2 BG 300, BG B40/9 140, BEO 30AL, BEO 30AL-2 BG 300, BG B40/10 160, BEO 40A, BEO 40A-2 BG 400, BG B40/11 180, BEO 40A, BEO 40A-2 BG 400, BG B40/12 200, BEO 40A, BEO 40A-2 BG , BG Χαλύβδινοι λέβητες πετρελαίου - αερίου DG DG , ST 120KA, B2 KA, B2 KAV, B2 S-D STG , BG DG , ST 120KA, B2 KA, B2 KAV, B2 S-D BG , STG 146 DG , ST 133K, B2 KA, B2 KAV, B2 S-D STG 146, BG 200, BG DG , ST 133K, B2 KA, B2 KAV, B2 S-D STG 146, BG 200, BG DG , ST 133K, B2 KSL, B2 KS-D, BEO 30AL STG 146, BG 200, BG DG , ST 146B, BEO 30AL, BEO 30AL-2 BG 300L, BG 300-2L DG , BEO 40AL, BEO 40AL-2 BG 300L, BG 300-2L DG , BEO 40AL, BEO 40AL-2 BG 400L 412, BG 400L DG , BEO 40AL, BEO 40AL-2 BG 400L 412, BG 400L DG , BEO 45AL-2 BG 450-2L 412 DG , BEO45AL-2 BG 450-2L 412 DG , BEO45AL-2 BG 450-2L 412 DG , BEO45AL-2 BG 450-2L 415 DG , B55-2HL BG 550-2L 415 DG , B55-2HL BG 650-2L 420 Οι καυστήρες πετρελαίου σειράς Β1, Β2 και Β55 είναι νέοι τύποι. Οι τύποι Β1 και Β2 αντικαθιστούν τους ΒΕΟ 10 κα ΒΕΟ 20 αντίστοιχα, διατίθονται με επιλογή συμβατού εξοπλισμού λειτουργίας και έλεγχου ή με ολοκληρωμένο ηλεκτρονικό σχεδιασμό και με ψηφιακή οθόνη (D). Για λέβητες ισχύος έως και kcal/h διατίθονται οι αντίστοιχες επιλογές καυστήρων πετρελαίου με προθέρμανση - Β1 FUV, B2 KAV. *) Ο ίδιος τύπος καυστήρας αερίου είναι κατάλληλος για λειτουργία και χρήση υγραερίου χωρίς καμία συμπλήρωση ή μετατροπή. Το μέγεθος του συγκρότηματος οργάνων αερίου για χρήση υγραέριου επιλέγεται κατά κανόνα μικρότερο από το αντίστοιχο της επιλογής του καυστήρα για χρήση φυσικού αερίου. 14
