ΕΤΗΣΙΑ ΣΥΝΤΗΡΗΣΗ ΕΣΩΤΕΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΚΑΥΣΤΗΡΩΝ ΚΑΙ ΛΕΒΗΤΩΝ- ΑΤΜΟΛΕΒΗΤΩΝ ΤΟΥ ΝΟΣΟΚΟΜΕΙΟΥ ΠΕΡΙΓΡΑΦΗ ΕΡΓΟΥ

Transcript

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Αθήνα η Υ.ΠΕ. ΑΤΤΙΚΗΣ Γ.Ν.Α. «Γ. ΓΕΝΝΗΜΑΤΑΣ» ΜΕΣΟΓΕΙΩΝ ΧΟΛΑΡΓΟΣ Δ/ΝΣΗ ΔΙΟΙΚ/ΚΗΣ ΥΠΗΡΕΣΙΑΣ ΥΠΟΔ/ΝΣΗ ΟΙΚΟΝΟΜΙΚΟΥ ΤΜΗΜΑ ΟΙΚΟΝΟΜΙΚΟ ΓΡΑΦΕΙΟ : Προμηθειών Πληροφορίες: Εμμ. Ζωγραφάκης Τηλ.& fax: ΔΙΑΚΗΡΥΞΗ Αριθμ. 11/2013 ΠΡΟΧΕΙΡΟΥ ΜΕΙΟΔΟΤΙΚΟΥ ΔΙΑΓΩΝΙΣΜΟΥ ΓΙΑ ΤΗΝ ΕΤΗΣΙΑ ΣΥΝΤΗΡΗΣΗ ΕΣΩΤΕΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΚΑΥΣΤΗΡΩΝ ΚΑΙ ΛΕΒΗΤΩΝ-ΑΤΜΟΛΕΒΗΤΩΝ ΤΟΥ ΝΟΣΟΚΟΜΕΙΟΥ ΤΩΝ ΚΕΝΤΡΩΝ ΥΓΕΙΑΣ ΚΑΙ ΤΩΝ ΕΞΩΤΕΡΙΚΩΝ ΔΟΜΩΝ ΑΡΜΟΔΙΟΤΗΤΑΣ ΤΟΥ Γ.Ν.Α. «Γ. ΓΕΝΝΗΜΑΤΑΣ», ΚΑΙ ΤΗΝ ΑΝΑΘΕΣΗ ΑΡΜΟΔΙΟΤΗΤΑΣ ΥΠΕΥΘΥΝΟΥ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ, ΠΡΟΫΠΟΛΟΓΙΣΜΟΥ ,00 ΠΛΕΟΝ Φ.Π.Α. 23%. ΑΝΤΙΚΕΙΜΕΝΟ ΤΟΥ ΔΙΑΓΩΝΙΣΜΟΥ ΣΥΝΟΠΤΙΚΑ ΣΤΟΙΧΕΙΑ ΕΙΔΟΣ ΔΙΑΓΩΝΙΣΜΟΥ ΚΡΙΤΗΡΙΟ ΚΑΤΑΚΥΡΩΣΗΣ ΧΡΟΝΟΣ ΔΙΕΝΕΡΓΕΙΑΣ ΑΠΟΣΦΡΑΓΙΣΗ ΠΡΟΣΦΟΡΩΝ ΤΟΠΟΣ ΔΙΕΝΕΡΓΕΙΑΣ ΠΡΟΧΕΙΡΟΣ ΜΕΙΟΔΟΤΙΚΟΣ ΔΙΑΓΩΝΙΣΜΟΣ Η χαμηλότερη τιμή Ημερομηνία:29/4/2013 Ημέρα: Δευτέρα Ώρα: 11:00 π.μ. Η ΑΠΟΣΦΡΑΓΙΣΗ ΤΩΝ ΠΡΟΣΦΟΡΩΝ ΘΑ ΓΙΝΕΙ ΕΝΙΑΙΑ ΧΩΡΙΣ ΔΙΑΚΡΙΣΗ ΣΤΑΔΙΩΝ/ΦΑΣΕΩΝ (ΑΞΙΟΛΟΓΗΣΗ ΔΙΚΑΙΟΛΟΓΗΤΙΚΩΝ, ΑΞΙΟΛΟΓΗΣΗ ΤΕΧΝΙΚΗΣ ΠΡΟΣΦΟΡΑΣ ΚΑΙ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ) Γ.Ν.Α. «Γ. ΓΕΝΝΗΜΑΤΑΣ» ΕΤΗΣΙΑ ΣΥΝΤΗΡΗΣΗ ΕΣΩΤΕΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΚΑΥΣΤΗΡΩΝ ΚΑΙ ΛΕΒΗΤΩΝ- ΑΤΜΟΛΕΒΗΤΩΝ ΤΟΥ ΝΟΣΟΚΟΜΕΙΟΥ ΠΕΡΙΓΡΑΦΗ ΕΡΓΟΥ ΤΩΝ ΚΕΝΤΡΩΝ ΥΓΕΙΑΣ ΚΑΙ ΤΩΝ ΕΞΩΤΕΡΙΚΩΝ ΔΟΜΩΝ ΑΡΜΟΔΙΟΤΗΤΑΣ ΤΟΥ Γ.Ν.Α. «Γ. ΓΕΝΝΗΜΑΤΑΣ», ΚΑΙ ΤΗΝ ΑΝΑΘΕΣΗ ΑΡΜΟΔΙΟΤΗΤΑΣ ΥΠΕΥΘΥΝΟΥ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΠΡΟΫΠΟΛΟΓΙΣΘΕΙΣΑ ΔΑΠΑΝΗ ,00 πλέον ΦΠΑ 23%, ΔΙΑΡΚΕΙΑ ΤΗΣ ΣΥΜΒΑΣΗΣ Ένα (1) έτος ΠΡΟΓΡΑΜΜΑ ΣΥΝΤΗΡΗΣΗΣ Σύμφωνα με το ΜΕΡΟΣ Β : «ΤΕΧΝΙΚΗ 1

2 ΗΜΕΡΟΜΗΝΙΑ ΔΗΜΟΣΙΕΥΣΗΣ ΣΤΗΝ ΕΦΗΜΕΡΙΔΑ ΤΗΣ ΚΥΒΕΡΝΗΣΗΣ ΗΜΕΡΟΜΗΝΙΑ ΔΗΜΟΣΙΕΥΣΗΣ ΣΤΟΝ ΕΛΛΗΝΙΚΟ ΤΥΠΟ ΠΕΡΙΓΡΑΦΗ» /4/2013 & 12/4/2013 Ο Συντάξας Η Υπεύθυνη Ο Προίστάμενος Ο Προϊστάμενος Η Προίσταμένη Ο Αναπλ/της Διοικητής Γραφ. Προμηθειών Οικ/κου Τμήματος Οικ/κής Υποδ/νσης Διοικ. Δ/νσης Ζωγραφακης Εμμ. Γιώτα Καρκάνη Δ. Τζιαλλήλας Γ. Ράπτης Αργ.Παπαχρήστου Φραγκίσκος Μαυρογενάκης 2

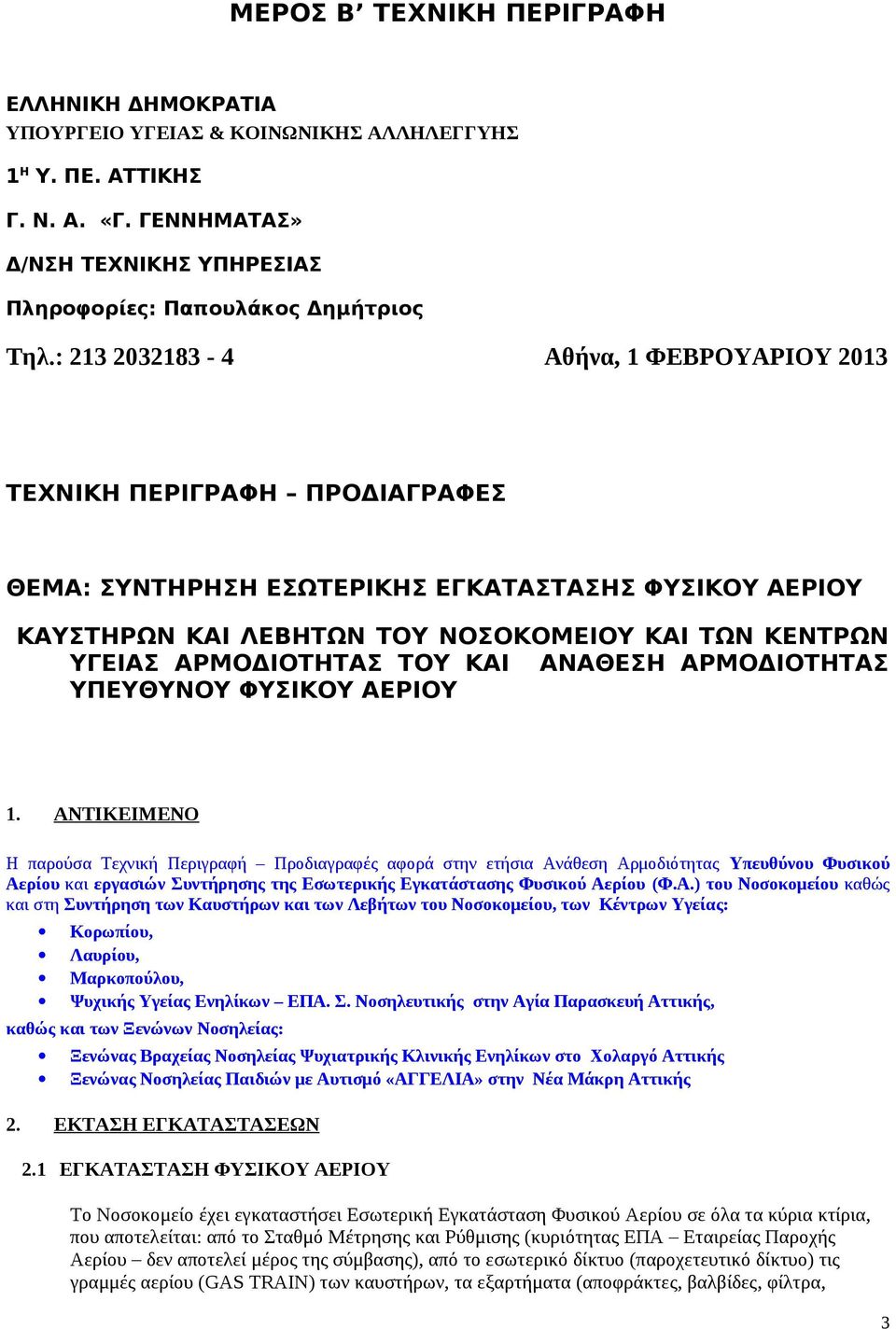

3 ΜΕΡΟΣ Β ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ & ΚΟΙΝΩΝΙΚΗΣ ΑΛΛΗΛΕΓΓΥΗΣ 1 Η Υ. ΠΕ. ΑΤΤΙΚΗΣ Γ. Ν. Α. «Γ. ΓΕΝΝΗΜΑΤΑΣ» Δ/ΝΣΗ ΤΕΧΝΙΚΗΣ ΥΠΗΡΕΣΙΑΣ Πληροφορίες: Παπουλάκος Δημήτριος Τηλ.: Αθήνα, 1 ΦΕΒΡΟΥΑΡΙΟΥ 2013 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΠΡΟΔΙΑΓΡΑΦΕΣ ΘΕΜΑ: ΣΥΝΤΗΡΗΣΗ ΕΣΩΤΕΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ ΚΑΥΣΤΗΡΩΝ ΚΑΙ ΛΕΒΗΤΩΝ ΤΟΥ ΝΟΣΟΚΟΜΕΙΟΥ ΚΑΙ ΤΩΝ ΚΕΝΤΡΩΝ ΥΓΕΙΑΣ ΑΡΜΟΔΙΟΤΗΤΑΣ ΤΟΥ ΚΑΙ ΑΝΑΘΕΣΗ ΑΡΜΟΔΙΟΤΗΤΑΣ ΥΠΕΥΘΥΝΟΥ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ 1. ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα Τεχνική Περιγραφή Προδιαγραφές αφορά στην ετήσια Ανάθεση Αρμοδιότητας Υπευθύνου Φυσικού Αερίου και εργασιών Συντήρησης της Εσωτερικής Εγκατάστασης Φυσικού Αερίου (Φ.Α.) του Νοσοκομείου καθώς και στη Συντήρηση των Καυστήρων και των Λεβήτων του Νοσοκομείου, των Κέντρων Υγείας: Κορωπίου, Λαυρίου, Μαρκοπούλου, Ψυχικής Υγείας Ενηλίκων ΕΠΑ. Σ. Νοσηλευτικής στην Αγία Παρασκευή Αττικής, καθώς και των Ξενώνων Νοσηλείας: Ξενώνας Βραχείας Νοσηλείας Ψυχιατρικής Κλινικής Ενηλίκων στο Χολαργό Αττικής Ξενώνας Νοσηλείας Παιδιών με Αυτισμό «ΑΓΓΕΛΙΑ» στην Νέα Μάκρη Αττικής 2. ΕΚΤΑΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ 2.1 ΕΓΚΑΤΑΣΤΑΣΗ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ Το Νοσοκομείο έχει εγκαταστήσει Εσωτερική Εγκατάσταση Φυσικού Αερίου σε όλα τα κύρια κτίρια, που αποτελείται: από το Σταθμό Μέτρησης και Ρύθμισης (κυριότητας ΕΠΑ Εταιρείας Παροχής Αερίου δεν αποτελεί μέρος της σύμβασης), από το εσωτερικό δίκτυο (παροχετευτικό δίκτυο) τις γραμμές αερίου (GAS TRAIN) των καυστήρων, τα εξαρτήματα (αποφράκτες, βαλβίδες, φίλτρα, 3

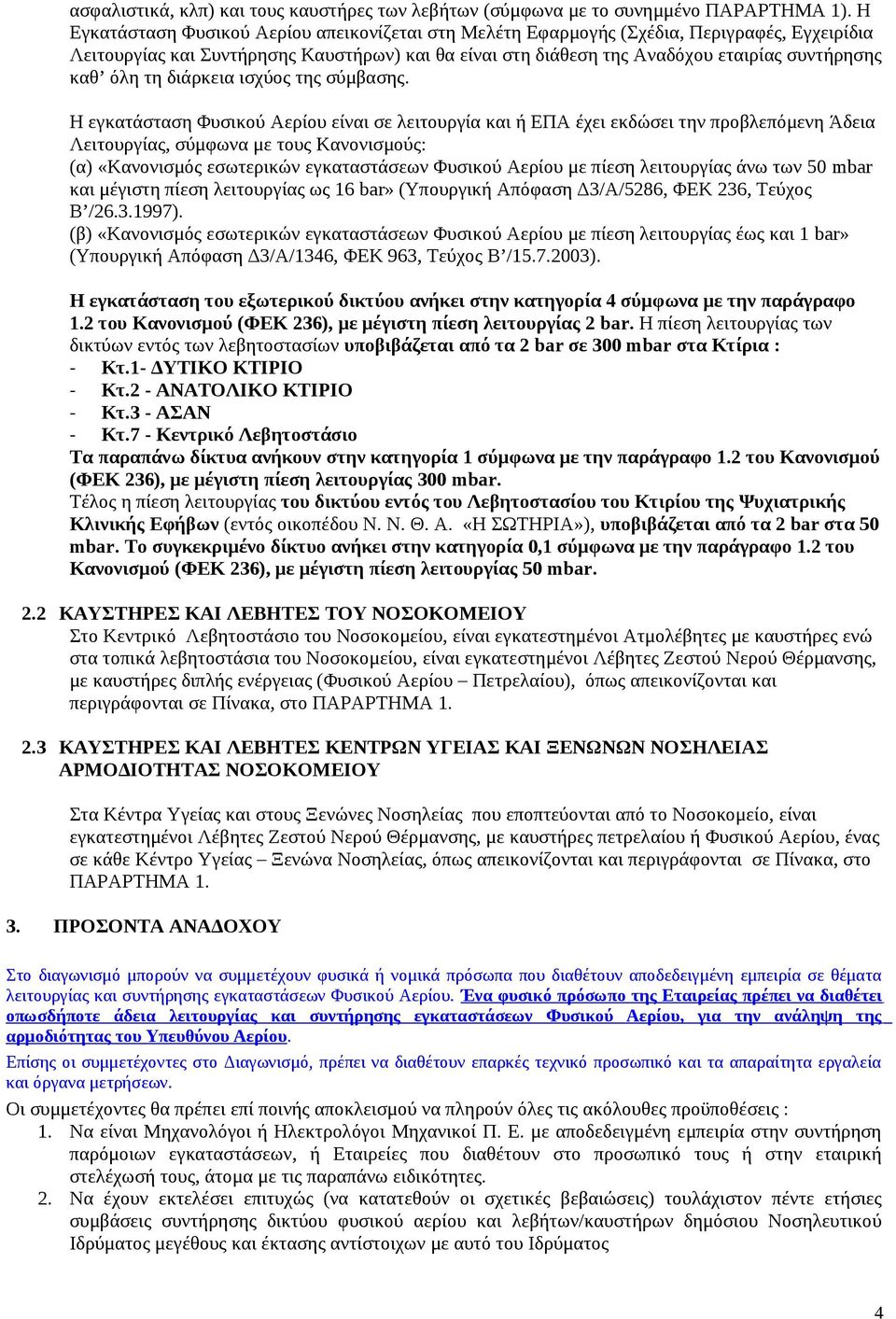

4 ασφαλιστικά, κλπ) και τους καυστήρες των λεβήτων (σύμφωνα με το συνημμένο ΠΑΡΑΡΤΗΜΑ 1). Η Εγκατάσταση Φυσικού Αερίου απεικονίζεται στη Μελέτη Εφαρμογής (Σχέδια, Περιγραφές, Εγχειρίδια Λειτουργίας και Συντήρησης Καυστήρων) και θα είναι στη διάθεση της Αναδόχου εταιρίας συντήρησης καθ όλη τη διάρκεια ισχύος της σύμβασης. Η εγκατάσταση Φυσικού Αερίου είναι σε λειτουργία και ή ΕΠΑ έχει εκδώσει την προβλεπόμενη Άδεια Λειτουργίας, σύμφωνα με τους Κανονισμούς: (α) «Κανονισμός εσωτερικών εγκαταστάσεων Φυσικού Αερίου με πίεση λειτουργίας άνω των 50 mbar και μέγιστη πίεση λειτουργίας ως 16 bar» (Υπουργική Απόφαση Δ3/Α/5286, ΦΕΚ 236, Τεύχος Β / ). (β) «Κανονισμός εσωτερικών εγκαταστάσεων Φυσικού Αερίου με πίεση λειτουργίας έως και 1 bar» (Υπουργική Απόφαση Δ3/Α/1346, ΦΕΚ 963, Τεύχος Β / ). Η εγκατάσταση του εξωτερικού δικτύου ανήκει στην κατηγορία 4 σύμφωνα με την παράγραφο 1.2 του Κανονισμού (ΦΕΚ 236), με μέγιστη πίεση λειτουργίας 2 bar. Η πίεση λειτουργίας των δικτύων εντός των λεβητοστασίων υποβιβάζεται από τα 2 bar σε 300 mbar στα Κτίρια : - Κτ.1- ΔΥΤΙΚΟ ΚΤΙΡΙΟ - Κτ.2 - ΑΝΑΤΟΛΙΚΟ ΚΤΙΡΙΟ - Κτ.3 - ΑΣΑΝ - Κτ.7 - Κεντρικό Λεβητοστάσιο Τα παραπάνω δίκτυα ανήκουν στην κατηγορία 1 σύμφωνα με την παράγραφο 1.2 του Κανονισμού (ΦΕΚ 236), με μέγιστη πίεση λειτουργίας 300 mbar. Τέλος η πίεση λειτουργίας του δικτύου εντός του Λεβητοστασίου του Κτιρίου της Ψυχιατρικής Κλινικής Εφήβων (εντός οικοπέδου Ν. Ν. Θ. Α. «Η ΣΩΤΗΡΙΑ»), υποβιβάζεται από τα 2 bar στα 50 mbar. Το συγκεκριμένο δίκτυο ανήκει στην κατηγορία 0,1 σύμφωνα με την παράγραφο 1.2 του Κανονισμού (ΦΕΚ 236), με μέγιστη πίεση λειτουργίας 50 mbar. 2.2 ΚΑΥΣΤΗΡΕΣ ΚΑΙ ΛΕΒΗΤΕΣ ΤΟΥ ΝΟΣΟΚΟΜΕΙΟΥ Στο Κεντρικό Λεβητοστάσιο του Νοσοκομείου, είναι εγκατεστημένοι Ατμολέβητες με καυστήρες ενώ στα τοπικά λεβητοστάσια του Νοσοκομείου, είναι εγκατεστημένοι Λέβητες Ζεστού Νερού Θέρμανσης, με καυστήρες διπλής ενέργειας (Φυσικού Αερίου Πετρελαίου), όπως απεικονίζονται και περιγράφονται σε Πίνακα, στο ΠΑΡΑΡΤΗΜΑ ΚΑΥΣΤΗΡΕΣ ΚΑΙ ΛΕΒΗΤΕΣ ΚΕΝΤΡΩΝ ΥΓΕΙΑΣ ΚΑΙ ΞΕΝΩΝΩΝ ΝΟΣΗΛΕΙΑΣ ΑΡΜΟΔΙΟΤΗΤΑΣ ΝΟΣΟΚΟΜΕΙΟΥ Στα Κέντρα Υγείας και στους Ξενώνες Νοσηλείας που εποπτεύονται από το Νοσοκομείο, είναι εγκατεστημένοι Λέβητες Ζεστού Νερού Θέρμανσης, με καυστήρες πετρελαίου ή Φυσικού Αερίου, ένας σε κάθε Κέντρο Υγείας Ξενώνα Νοσηλείας, όπως απεικονίζονται και περιγράφονται σε Πίνακα, στο ΠΑΡΑΡΤΗΜΑ ΠΡΟΣΟΝΤΑ ΑΝΑΔΟΧΟΥ Στο διαγωνισμό μπορούν να συμμετέχουν φυσικά ή νομικά πρόσωπα που διαθέτουν αποδεδειγμένη εμπειρία σε θέματα λειτουργίας και συντήρησης εγκαταστάσεων Φυσικού Αερίου. Ένα φυσικό πρόσωπο της Εταιρείας πρέπει να διαθέτει οπωσδήποτε άδεια λειτουργίας και συντήρησης εγκαταστάσεων Φυσικού Αερίου, για την ανάληψη της αρμοδιότητας του Υπευθύνου Αερίου. Επίσης οι συμμετέχοντες στο Διαγωνισμό, πρέπει να διαθέτουν επαρκές τεχνικό προσωπικό και τα απαραίτητα εργαλεία και όργανα μετρήσεων. Οι συμμετέχοντες θα πρέπει επί ποινής αποκλεισμού να πληρούν όλες τις ακόλουθες προϋποθέσεις : 1. Να είναι Μηχανολόγοι ή Ηλεκτρολόγοι Μηχανικοί Π. Ε. με αποδεδειγμένη εμπειρία στην συντήρηση παρόμοιων εγκαταστάσεων, ή Εταιρείες που διαθέτουν στο προσωπικό τους ή στην εταιρική στελέχωσή τους, άτομα με τις παραπάνω ειδικότητες. 2. Να έχουν εκτελέσει επιτυχώς (να κατατεθούν οι σχετικές βεβαιώσεις) τουλάχιστον πέντε ετήσιες συμβάσεις συντήρησης δικτύου φυσικού αερίου και λεβήτων/καυστήρων δημόσιου Νοσηλευτικού Ιδρύματος μεγέθους και έκτασης αντίστοιχων με αυτό του Ιδρύματος 4

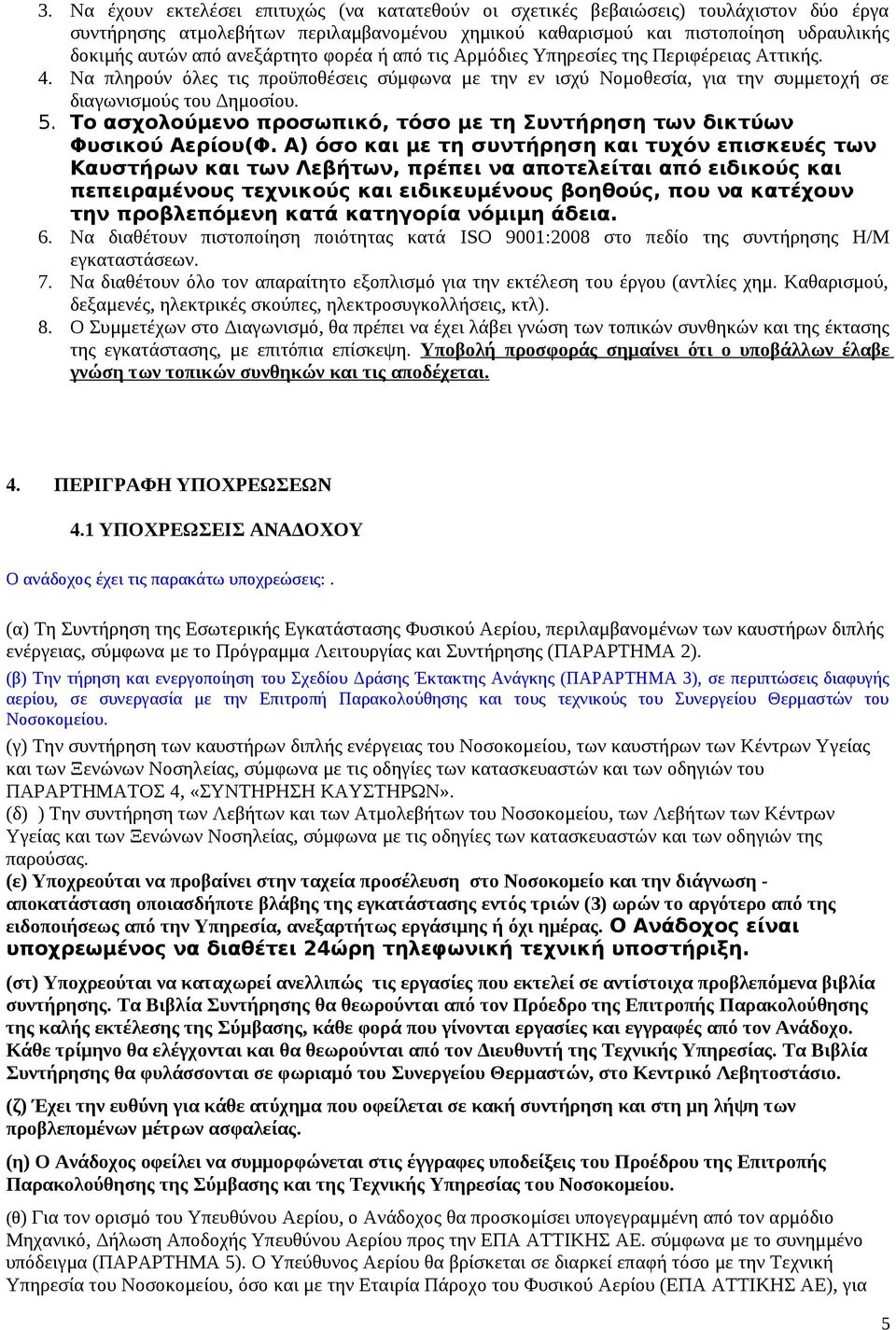

5 3. Να έχουν εκτελέσει επιτυχώς (να κατατεθούν οι σχετικές βεβαιώσεις) τουλάχιστον δύο έργα συντήρησης ατμολεβήτων περιλαμβανομένου χημικού καθαρισμού και πιστοποίηση υδραυλικής δοκιμής αυτών από ανεξάρτητο φορέα ή από τις Αρμόδιες Υπηρεσίες της Περιφέρειας Αττικής. 4. Να πληρούν όλες τις προϋποθέσεις σύμφωνα με την εν ισχύ Νομοθεσία, για την συμμετοχή σε διαγωνισμούς του Δημοσίου. 5. Το ασχολούμενο προσωπικό, τόσο με τη Συντήρηση των δικτύων Φυσικού Αερίου(Φ. Α) όσο και με τη συντήρηση και τυχόν επισκευές των Καυστήρων και των Λεβήτων, πρέπει να αποτελείται από ειδικούς και πεπειραμένους τεχνικούς και ειδικευμένους βοηθούς, που να κατέχουν την προβλεπόμενη κατά κατηγορία νόμιμη άδεια. 6. Να διαθέτουν πιστοποίηση ποιότητας κατά ISO 9001:2008 στο πεδίο της συντήρησης Η/Μ εγκαταστάσεων. 7. Να διαθέτουν όλο τον απαραίτητο εξοπλισμό για την εκτέλεση του έργου (αντλίες χημ. Καθαρισμού, δεξαμενές, ηλεκτρικές σκούπες, ηλεκτροσυγκολλήσεις, κτλ). 8. Ο Συμμετέχων στο Διαγωνισμό, θα πρέπει να έχει λάβει γνώση των τοπικών συνθηκών και της έκτασης της εγκατάστασης, με επιτόπια επίσκεψη. Υποβολή προσφοράς σημαίνει ότι ο υποβάλλων έλαβε γνώση των τοπικών συνθηκών και τις αποδέχεται. 4. ΠΕΡΙΓΡΑΦΗ ΥΠΟΧΡΕΩΣΕΩΝ 4.1 ΥΠΟΧΡΕΩΣΕΙΣ ΑΝΑΔΟΧΟΥ Ο ανάδοχος έχει τις παρακάτω υποχρεώσεις:. (α) Τη Συντήρηση της Εσωτερικής Εγκατάστασης Φυσικού Αερίου, περιλαμβανομένων των καυστήρων διπλής ενέργειας, σύμφωνα με το Πρόγραμμα Λειτουργίας και Συντήρησης (ΠΑΡΑΡΤΗΜΑ 2). (β) Την τήρηση και ενεργοποίηση του Σχεδίου Δράσης Έκτακτης Ανάγκης (ΠΑΡΑΡΤΗΜΑ 3), σε περιπτώσεις διαφυγής αερίου, σε συνεργασία με την Επιτροπή Παρακολούθησης και τους τεχνικούς του Συνεργείου Θερμαστών του Νοσοκομείου. (γ) Την συντήρηση των καυστήρων διπλής ενέργειας του Νοσοκομείου, των καυστήρων των Κέντρων Υγείας και των Ξενώνων Νοσηλείας, σύμφωνα με τις οδηγίες των κατασκευαστών και των οδηγιών του ΠΑΡΑΡΤΗΜΑΤΟΣ 4, «ΣΥΝΤΗΡΗΣΗ ΚΑΥΣΤΗΡΩΝ». (δ) ) Την συντήρηση των Λεβήτων και των Ατμολεβήτων του Νοσοκομείου, των Λεβήτων των Κέντρων Υγείας και των Ξενώνων Νοσηλείας, σύμφωνα με τις οδηγίες των κατασκευαστών και των οδηγιών της παρούσας. (ε) Υποχρεούται να προβαίνει στην ταχεία προσέλευση στο Νοσοκομείο και την διάγνωση - αποκατάσταση οποιασδήποτε βλάβης της εγκατάστασης εντός τριών (3) ωρών το αργότερο από της ειδοποιήσεως από την Υπηρεσία, ανεξαρτήτως εργάσιμης ή όχι ημέρας. Ο Ανάδοχος είναι υποχρεωμένος να διαθέτει 24ώρη τηλεφωνική τεχνική υποστήριξη. (στ) Υποχρεούται να καταχωρεί ανελλιπώς τις εργασίες που εκτελεί σε αντίστοιχα προβλεπόμενα βιβλία συντήρησης. Τα Βιβλία Συντήρησης θα θεωρούνται από τον Πρόεδρο της Επιτροπής Παρακολούθησης της καλής εκτέλεσης της Σύμβασης, κάθε φορά που γίνονται εργασίες και εγγραφές από τον Ανάδοχο. Κάθε τρίμηνο θα ελέγχονται και θα θεωρούνται από τον Διευθυντή της Τεχνικής Υπηρεσίας. Τα Βιβλία Συντήρησης θα φυλάσσονται σε φωριαμό του Συνεργείου Θερμαστών, στο Κεντρικό Λεβητοστάσιο. (ζ) Έχει την ευθύνη για κάθε ατύχημα που οφείλεται σε κακή συντήρηση και στη μη λήψη των προβλεπομένων μέτρων ασφαλείας. (η) Ο Ανάδοχος οφείλει να συμμορφώνεται στις έγγραφες υποδείξεις του Προέδρου της Επιτροπής Παρακολούθησης της Σύμβασης και της Τεχνικής Υπηρεσίας του Νοσοκομείου. (θ) Για τον ορισμό του Υπευθύνου Αερίου, ο Ανάδοχος θα προσκομίσει υπογεγραμμένη από τον αρμόδιο Μηχανικό, Δήλωση Αποδοχής Υπευθύνου Αερίου προς την ΕΠΑ ΑΤΤΙΚΗΣ ΑΕ. σύμφωνα με το συνημμένο υπόδειγμα (ΠΑΡΑΡΤΗΜΑ 5). Ο Υπεύθυνος Αερίου θα βρίσκεται σε διαρκεί επαφή τόσο με την Τεχνική Υπηρεσία του Νοσοκομείου, όσο και με την Εταιρία Πάροχο του Φυσικού Αερίου (ΕΠΑ ΑΤΤΙΚΗΣ ΑΕ), για 5

6 επίλυση προβλημάτων που αφορούν την λειτουργία, την συντήρηση, τις επισκευές και την αντιμετώπιση εκτάκτων καταστάσεων σε ολόκληρο το εσωτερικό δίκτυο του Φυσικού Αερίου του Νοσοκομείου. Επίσης είναι υποχρεωμένος να διαθέτει κινητό τηλέφωνο ή τηλεειδοποίηση για κλήση σε περίπτωση επείγουσας βλάβης, τον αριθμό του οποίου θα γνωστοποιήσει στη Τεχνική Υπηρεσία του Νοσοκομείου, προκειμένου να καταχωρηθεί στο Τηλεφωνικό Κέντρο του Νοσοκομείου, από όπου και θα γίνονται οι κλήσεις ειδοποίησης. (ι) Ο Ανάδοχος ενημερώνει την Τεχνική Υπηρεσία του Νοσοκομείου για την κατάσταση των εγκαταστάσεων που συντηρεί, προτείνει λύσεις για την βελτίωση της λειτουργίας και την αναβάθμιση αυτών και συνεργάζεται με την Τεχνική Υπηρεσία για την επίλυση των λειτουργικών και άλλων προβλημάτων που θα προκύψουν κατά την διάρκεια της Σύμβασης. 4.2 ΥΛΙΚΑ-ΑΝΤΑΛΛΑΚΤΙΚΑ Όλα τα υλικά-ανταλλακτικά που θα απαιτηθούν για την ολοκλήρωση της σύμβασης, θα βαρύνουν το Ίδρυμα. Τα υλικά αυτά θα τα προμηθεύει είτε το Νοσοκομείο είτε ο ανάδοχος μετά όμως από ειδική έγκριση. Τον ανάδοχο θα βαρύνουν μόνο τα αναλώσιμα υλικά (σπρέι, ηλεκτρόδια, στουπιά, λιπαντικά, φόρμες, γάντια κτλ), καθώς και τα μικροϋλικά συντήρησης (σωληνάκια flexible, υαλοκόρδονο, παρεμβύσματα κλπ) 4.3 ΠΡΟΣΘΕΤΕΣ ΕΡΓΑΣΙΕΣ Στην περίπτωση που κατά τη διάρκεια της σύμβασης απαιτηθούν εργασίες όπως οι παρακάτω αναφερόμενες, αυτές θα βαρύνουν οικονομικά το Νοσοκομείο και θα γίνονται μετά από ειδική συμφωνία με τον ανάδοχο Αποκατάσταση διαρροής λέβητα λόγω διάτρησης Αντικατάσταση λέβητα ή/και καυστήρα Αποκατάσταση πυρίμαχης επένδυσης ατμολεβήτων Επισκευή μεγάλης έκτασης στο υπόγειο ή υπέργειο δίκτυο φυσικού αερίου Κάθε εργασία που δεν αναφέρεται σαφώς στις τεχνικές προδιαγραφές συντήρησης της παρούσης 5. ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΣΥΜΜΕΤΟΧΗΣ Ο κάθε συμμετέχων στην προσφορά του θα υποβάλλει τα παρακάτω δικαιολογητικά: (α) Υπεύθυνη Δήλωση του νομίμου εκπροσώπου, ότι έχει λάβει γνώση της έκτασης των εγκαταστάσεων και των τοπικών συνθηκών (β) Υπεύθυνη δήλωση του νομίμου εκπροσώπου, με τη σύνθεση του τεχνικού προσωπικού και τα προσόντα και εμπειρία του καθενός (γ) Άδεια για λειτουργία και συντήρηση εγκαταστάσεων φυσικού αερίου, σύμφωνα με τους Κανονισμούς εγκαταστάσεων φυσικού αερίου, που αναφέρονται στην πιο πάνω παράγραφο 2.1. (δ) το όνομα του Μηχανικού της εταιρείας που κατέχει τα προσόντα για Υπεύθυνος Αερίου και το αντίστοιχο Πιστοποιητικό 6. ΥΠΟΒΟΛΗ ΠΡΟΣΦΟΡΑΣ Η προσφορά θα είναι σφραγισμένη και θα αποτελείται από τρεις φακέλους: (α) Φάκελος Δικαιολογητικών Συμμετοχής (β) Φάκελος Τεχνικής Προσφοράς, στον οποίο θα περιλαμβάνεται κατάλογος εργαλείων και οργάνων μέτρησης που διαθέτει η εταιρεία καθώς και Τεχνική Έκθεση για τον τρόπο συντήρησης και το πρόγραμμα που προτίθεται να ακολουθήσει ο συμμετέχων. Αντί της Τεχνικής Έκθεσης, αρκεί και Υπεύθυνη Δήλωση του νομίμου εκπροσώπου, ότι αποδέχεται τις πλήρως τις Προδιαγραφές της Υπηρεσίας, 6

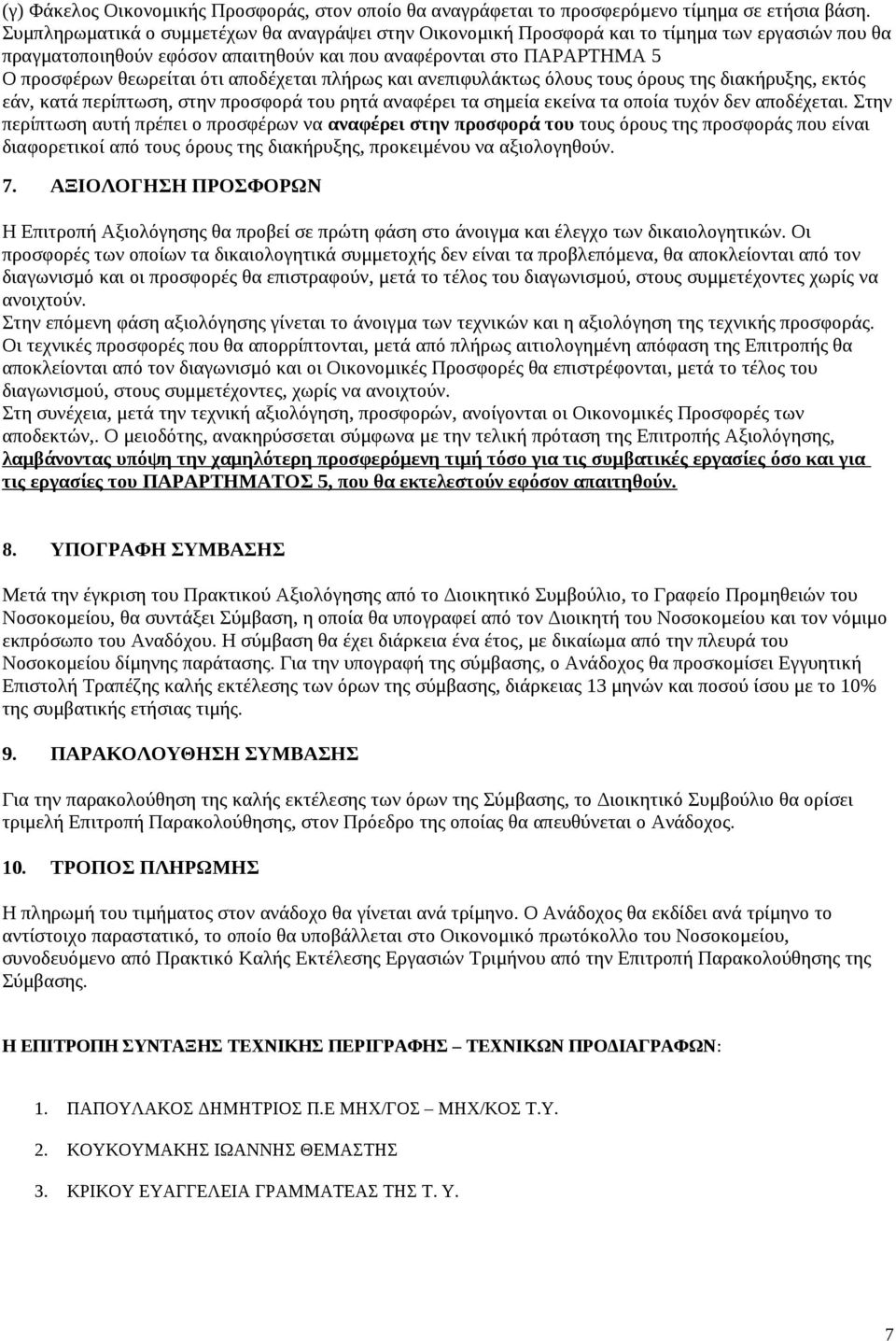

7 (γ) Φάκελος Οικονομικής Προσφοράς, στον οποίο θα αναγράφεται το προσφερόμενο τίμημα σε ετήσια βάση. Συμπληρωματικά ο συμμετέχων θα αναγράψει στην Οικονομική Προσφορά και το τίμημα των εργασιών που θα πραγματοποιηθούν εφόσον απαιτηθούν και που αναφέρονται στο ΠΑΡΑΡΤΗΜΑ 5 Ο προσφέρων θεωρείται ότι αποδέχεται πλήρως και ανεπιφυλάκτως όλους τους όρους της διακήρυξης, εκτός εάν, κατά περίπτωση, στην προσφορά του ρητά αναφέρει τα σημεία εκείνα τα οποία τυχόν δεν αποδέχεται. Στην περίπτωση αυτή πρέπει ο προσφέρων να αναφέρει στην προσφορά του τους όρους της προσφοράς που είναι διαφορετικοί από τους όρους της διακήρυξης, προκειμένου να αξιολογηθούν. 7. ΑΞΙΟΛΟΓΗΣΗ ΠΡΟΣΦΟΡΩΝ Η Επιτροπή Αξιολόγησης θα προβεί σε πρώτη φάση στο άνοιγμα και έλεγχο των δικαιολογητικών. Οι προσφορές των οποίων τα δικαιολογητικά συμμετοχής δεν είναι τα προβλεπόμενα, θα αποκλείονται από τον διαγωνισμό και οι προσφορές θα επιστραφούν, μετά το τέλος του διαγωνισμού, στους συμμετέχοντες χωρίς να ανοιχτούν. Στην επόμενη φάση αξιολόγησης γίνεται το άνοιγμα των τεχνικών και η αξιολόγηση της τεχνικής προσφοράς. Οι τεχνικές προσφορές που θα απορρίπτονται, μετά από πλήρως αιτιολογημένη απόφαση της Επιτροπής θα αποκλείονται από τον διαγωνισμό και οι Οικονομικές Προσφορές θα επιστρέφονται, μετά το τέλος του διαγωνισμού, στους συμμετέχοντες, χωρίς να ανοιχτούν. Στη συνέχεια, μετά την τεχνική αξιολόγηση, προσφορών, ανοίγονται οι Οικονομικές Προσφορές των αποδεκτών,. Ο μειοδότης, ανακηρύσσεται σύμφωνα με την τελική πρόταση της Επιτροπής Αξιολόγησης, λαμβάνοντας υπόψη την χαμηλότερη προσφερόμενη τιμή τόσο για τις συμβατικές εργασίες όσο και για τις εργασίες του ΠΑΡΑΡΤΗΜΑΤΟΣ 5, που θα εκτελεστούν εφόσον απαιτηθούν. 8. ΥΠΟΓΡΑΦΗ ΣΥΜΒΑΣΗΣ Μετά την έγκριση του Πρακτικού Αξιολόγησης από το Διοικητικό Συμβούλιο, το Γραφείο Προμηθειών του Νοσοκομείου, θα συντάξει Σύμβαση, η οποία θα υπογραφεί από τον Διοικητή του Νοσοκομείου και τον νόμιμο εκπρόσωπο του Αναδόχου. Η σύμβαση θα έχει διάρκεια ένα έτος, με δικαίωμα από την πλευρά του Νοσοκομείου δίμηνης παράτασης. Για την υπογραφή της σύμβασης, ο Ανάδοχος θα προσκομίσει Εγγυητική Επιστολή Τραπέζης καλής εκτέλεσης των όρων της σύμβασης, διάρκειας 13 μηνών και ποσού ίσου με το 10% της συμβατικής ετήσιας τιμής. 9. ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΣΥΜΒΑΣΗΣ Για την παρακολούθηση της καλής εκτέλεσης των όρων της Σύμβασης, το Διοικητικό Συμβούλιο θα ορίσει τριμελή Επιτροπή Παρακολούθησης, στον Πρόεδρο της οποίας θα απευθύνεται ο Ανάδοχος. 10. ΤΡΟΠΟΣ ΠΛΗΡΩΜΗΣ Η πληρωμή του τιμήματος στον ανάδοχο θα γίνεται ανά τρίμηνο. Ο Ανάδοχος θα εκδίδει ανά τρίμηνο το αντίστοιχο παραστατικό, το οποίο θα υποβάλλεται στο Οικονομικό πρωτόκολλο του Νοσοκομείου, συνοδευόμενο από Πρακτικό Καλής Εκτέλεσης Εργασιών Τριμήνου από την Επιτροπή Παρακολούθησης της Σύμβασης. Η ΕΠΙΤΡΟΠΗ ΣΥΝΤΑΞΗΣ ΤΕΧΝΙΚΗΣ ΠΕΡΙΓΡΑΦΗΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ: 1. ΠΑΠΟΥΛΑΚΟΣ ΔΗΜΗΤΡΙΟΣ Π.Ε ΜΗΧ/ΓΟΣ ΜΗΧ/ΚΟΣ Τ.Υ. 2. ΚΟΥΚΟΥΜΑΚΗΣ ΙΩΑΝΝΗΣ ΘΕΜΑΣΤΗΣ 3. ΚΡΙΚΟΥ ΕΥΑΓΓΕΛΕΙΑ ΓΡΑΜΜΑΤΕΑΣ ΤΗΣ Τ. Υ. 7

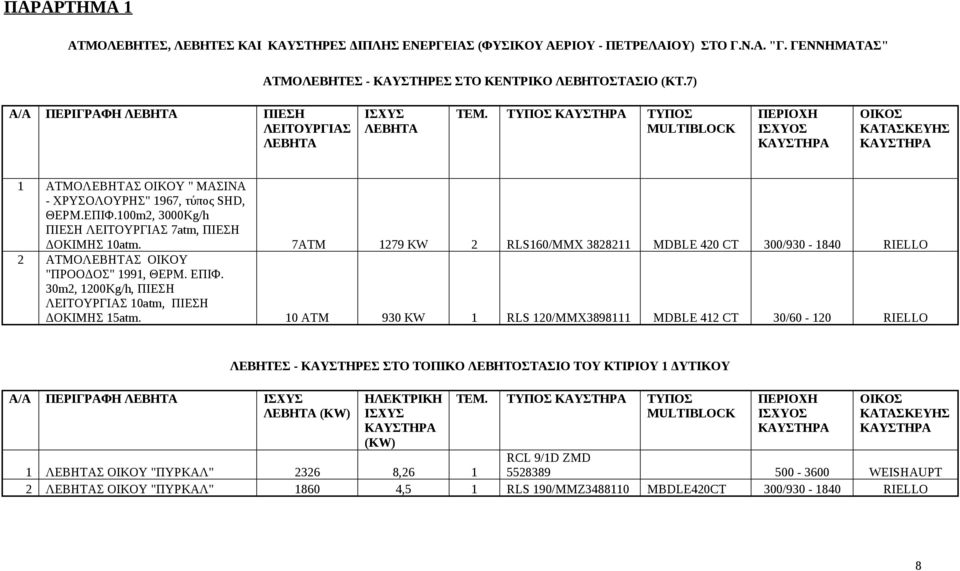

8 ΠΑΡΑΡΤΗΜΑ 1 ΑΤΜΟΛΕΒΗΤΕΣ, ΛΕΒΗΤΕΣ ΚΑΙ ΚΑΥΣΤΗΡΕΣ ΔΙΠΛΗΣ ΕΝΕΡΓΕΙΑΣ (ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ - ΠΕΤΡΕΛΑΙΟΥ) ΣΤΟ Γ.Ν.Α. "Γ. ΓΕΝΝΗΜΑΤΑΣ" ΑΤΜΟΛΕΒΗΤΕΣ - ΚΑΥΣΤΗΡΕΣ ΣΤΟ ΚΕΝΤΡΙΚΟ ΛΕΒΗΤΟΣΤΑΣΙΟ (ΚΤ.7) Α/Α ΠΕΡΙΓΡΑΦΗ ΛΕΒΗΤΑ ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΛΕΒΗΤΑ ΙΣΧΥΣ ΛΕΒΗΤΑ ΤΕΜ. ΤΥΠΟΣ ΤΥΠΟΣ MULTIBLOCK ΠΕΡΙΟΧΗ ΙΣΧΥΟΣ ΟΙΚΟΣ ΚΑΤΑΣΚΕΥΗΣ 1 ΑΤΜΟΛΕΒΗΤΑΣ ΟΙΚΟΥ " ΜΑΣΙΝΑ - ΧΡΥΣΟΛΟΥΡΗΣ" 1967, τύπος SHD, ΘΕΡΜ.ΕΠΙΦ.100m2, 3000Kg/h ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ 7atm, ΠΙΕΣΗ ΔΟΚΙΜΗΣ 10atm. 7ATM 1279 KW 2 RLS160/MMX MDBLE 420 CT 300/ RIELLO 2 ΑΤΜΟΛΕΒΗΤΑΣ ΟΙΚΟΥ "ΠΡΟΟΔΟΣ" 1991, ΘΕΡΜ. ΕΠΙΦ. 30m2, 1200Kg/h, ΠΙΕΣΗ ΛΕΙΤΟΥΡΓΙΑΣ 10atm, ΠΙΕΣΗ ΔΟΚΙΜΗΣ 15atm. 10 ATM 930 KW 1 RLS 120/MMX MDBLE 412 CT 30/ RIELLO Α/Α ΠΕΡΙΓΡΑΦΗ ΛΕΒΗΤΑ ΙΣΧΥΣ ΛΕΒΗΤΑ (KW) ΛΕΒΗΤΕΣ - ΚΑΥΣΤΗΡΕΣ ΣΤΟ ΤΟΠΙΚΟ ΛΕΒΗΤΟΣΤΑΣΙΟ ΤΟΥ ΚΤΙΡΙΟΥ 1 ΔΥΤΙΚΟΥ ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ (KW) ΤΕΜ. ΤΥΠΟΣ ΤΥΠΟΣ MULTIBLOCK ΠΕΡΙΟΧΗ ΙΣΧΥΟΣ ΟΙΚΟΣ ΚΑΤΑΣΚΕΥΗΣ RCL 9/1D ZMD 1 ΛΕΒΗΤΑΣ ΟΙΚΟΥ "ΠΥΡΚΑΛ" , WEISHAUPT 2 ΛΕΒΗΤΑΣ ΟΙΚΟΥ "ΠΥΡΚΑΛ" ,5 1 RLS 190/MMZ MBDLE420CT 300/ RIELLO 8

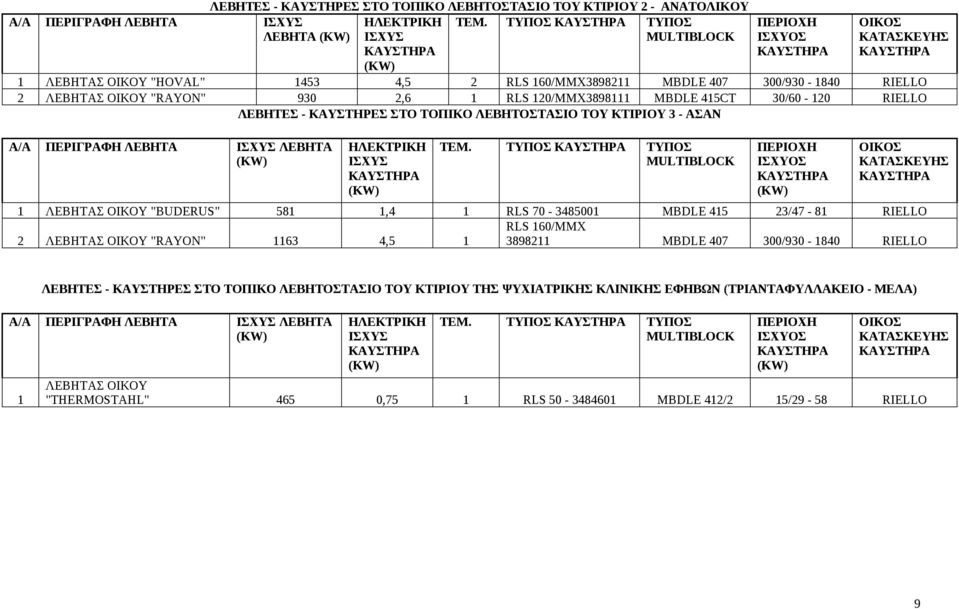

9 ΛΕΒΗΤΕΣ - ΚΑΥΣΤΗΡΕΣ ΣΤΟ ΤΟΠΙΚΟ ΛΕΒΗΤΟΣΤΑΣΙΟ ΤΟΥ ΚΤΙΡΙΟΥ 2 - ΑΝΑΤΟΛΙΚΟΥ Α/Α ΠΕΡΙΓΡΑΦΗ ΛΕΒΗΤΑ ΙΣΧΥΣ ΛΕΒΗΤΑ (KW) ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ (KW) ΤΕΜ. ΤΥΠΟΣ ΤΥΠΟΣ MULTIBLOCK ΠΕΡΙΟΧΗ ΙΣΧΥΟΣ ΟΙΚΟΣ ΚΑΤΑΣΚΕΥΗΣ 1 ΛΕΒΗΤΑΣ ΟΙΚΟΥ "HOVAL" ,5 2 RLS 160/MMX MBDLE / RIELLO 2 ΛΕΒΗΤΑΣ ΟΙΚΟΥ "RAYON" 930 2,6 1 RLS 120/MMX MBDLE 415CT 30/ RIELLO ΛΕΒΗΤΕΣ - ΚΑΥΣΤΗΡΕΣ ΣΤΟ ΤΟΠΙΚΟ ΛΕΒΗΤΟΣΤΑΣΙΟ ΤΟΥ ΚΤΙΡΙΟΥ 3 - ΑΣΑΝ Α/Α ΠΕΡΙΓΡΑΦΗ ΛΕΒΗΤΑ ΙΣΧΥΣ ΛΕΒΗΤΑ (KW) ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ (KW) ΤΕΜ. ΤΥΠΟΣ ΤΥΠΟΣ MULTIBLOCK ΠΕΡΙΟΧΗ ΙΣΧΥΟΣ (KW) ΟΙΚΟΣ ΚΑΤΑΣΚΕΥΗΣ 1 ΛΕΒΗΤΑΣ ΟΙΚΟΥ "BUDERUS" 581 1,4 1 RLS MBDLE /47-81 RIELLO RLS 160/MMX 2 ΛΕΒΗΤΑΣ ΟΙΚΟΥ "RAYON" , MBDLE / RIELLO ΛΕΒΗΤΕΣ - ΚΑΥΣΤΗΡΕΣ ΣΤΟ ΤΟΠΙΚΟ ΛΕΒΗΤΟΣΤΑΣΙΟ ΤΟΥ ΚΤΙΡΙΟΥ ΤΗΣ ΨΥΧΙΑΤΡΙΚΗΣ ΚΛΙΝΙΚΗΣ ΕΦΗΒΩΝ (ΤΡΙΑΝΤΑΦΥΛΛΑΚΕΙΟ - ΜΕΛΑ) Α/Α ΠΕΡΙΓΡΑΦΗ ΛΕΒΗΤΑ ΙΣΧΥΣ ΛΕΒΗΤΑ (KW) 1 ΗΛΕΚΤΡΙΚΗ ΙΣΧΥΣ (KW) ΤΕΜ. ΤΥΠΟΣ ΤΥΠΟΣ MULTIBLOCK ΠΕΡΙΟΧΗ ΙΣΧΥΟΣ (KW) ΟΙΚΟΣ ΚΑΤΑΣΚΕΥΗΣ ΛΕΒΗΤΑΣ ΟΙΚΟΥ "THERMOSTAHL" 465 0,75 1 RLS MBDLE 412/2 15/29-58 RIELLO 9

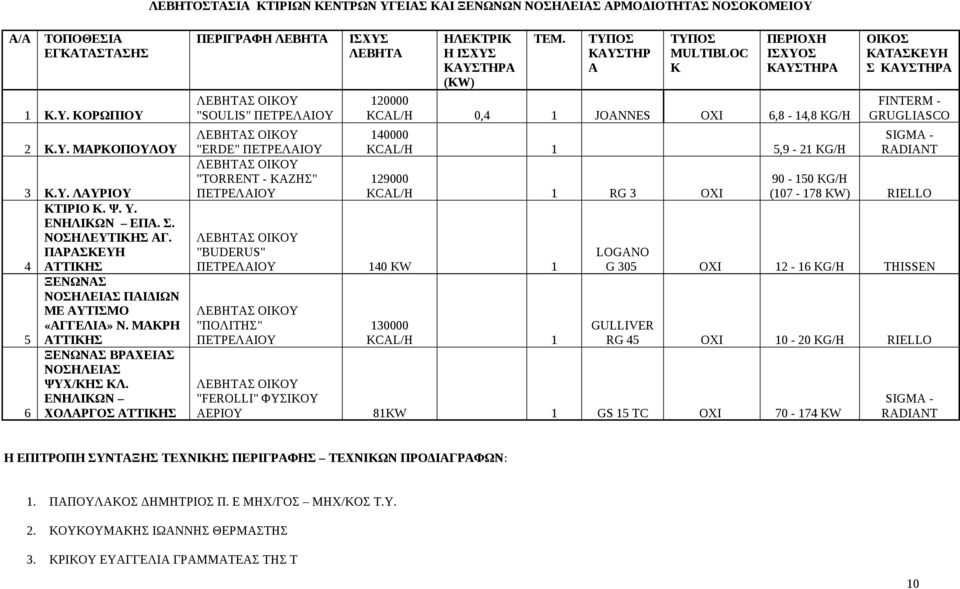

10 ΛΕΒΗΤΟΣΤΑΣΙΑ ΚΤΙΡΙΩΝ ΚΕΝΤΡΩΝ ΥΓΕΙΑΣ ΚΑΙ ΞΕΝΩΝΩΝ ΝΟΣΗΛΕΙΑΣ ΑΡΜΟΔΙΟΤΗΤΑΣ ΝΟΣΟΚΟΜΕΙΟΥ Α/Α ΤΟΠΟΘΕΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ 1 Κ.Υ. ΚΟΡΩΠΙΟΥ 2 Κ.Υ. ΜΑΡΚΟΠΟΥΛΟΥ 3 Κ.Υ. ΛΑΥΡΙΟΥ ΚΤΙΡΙΟ Κ. Ψ. Υ. ΕΝΗΛΙΚΩΝ ΕΠΑ. Σ. ΝΟΣΗΛΕΥΤΙΚΗΣ ΑΓ. ΠΑΡΑΣΚΕΥΗ 4 ΑΤΤΙΚΗΣ ΞΕΝΩΝΑΣ ΝΟΣΗΛΕΙΑΣ ΠΑΙΔΙΩΝ ΜΕ ΑΥΤΙΣΜΟ «ΑΓΓΕΛΙΑ» Ν. ΜΑΚΡΗ 5 ΑΤΤΙΚΗΣ ΞΕΝΩΝΑΣ ΒΡΑΧΕΙΑΣ ΝΟΣΗΛΕΙΑΣ ΨΥΧ/ΚΗΣ ΚΛ. ΕΝΗΛΙΚΩΝ 6 ΧΟΛΑΡΓΟΣ ΑΤΤΙΚΗΣ ΠΕΡΙΓΡΑΦΗ ΛΕΒΗΤΑ ΛΕΒΗΤΑΣ ΟΙΚΟΥ "SOULIS" ΠΕΤΡΕΛΑΙΟΥ ΛΕΒΗΤΑΣ ΟΙΚΟΥ "ERDE" ΠΕΤΡΕΛΑΙΟΥ ΛΕΒΗΤΑΣ ΟΙΚΟΥ "TORRENT - ΚΑΖΗΣ" ΠΕΤΡΕΛΑΙΟΥ ΙΣΧΥΣ ΛΕΒΗΤΑ ΗΛΕΚΤΡΙΚ Η ΙΣΧΥΣ (KW) ΤΕΜ. ΤΥΠΟΣ ΚΑΥΣΤΗΡ Α ΤΥΠΟΣ MULTIBLOC K ΠΕΡΙΟΧΗ ΙΣΧΥΟΣ KCAL/H 0,4 1 JOANNES ΟΧΙ 6,8-14,8 KG/H KCAL/H 1 5,9-21 KG/H KCAL/H 1 RG 3 ΟΧΙ ΛΕΒΗΤΑΣ ΟΙΚΟΥ "BUDERUS" ΠΕΤΡΕΛΑΙΟΥ 140 KW 1 ΛΕΒΗΤΑΣ ΟΙΚΟΥ "ΠΟΛΙΤΗΣ" ΠΕΤΡΕΛΑΙΟΥ KCAL/H 1 ΟΙΚΟΣ ΚΑΤΑΣΚΕΥΗ Σ FINTERM - GRUGLIASCO SIGMA - RADIANT KG/H ( KW) RIELLO LOGANO G 305 ΟΧΙ KG/H THISSEN GULLIVER RG 45 ΟΧΙ KG/H RIELLO ΛΕΒΗΤΑΣ ΟΙΚΟΥ "FEROLLI" ΦΥΣΙΚΟY ΑΕΡΙΟY 81KW 1 GS 15 TC ΟΧΙ KW SIGMA - RADIANT Η ΕΠΙΤΡΟΠΗ ΣΥΝΤΑΞΗΣ ΤΕΧΝΙΚΗΣ ΠΕΡΙΓΡΑΦΗΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ: 1. ΠΑΠΟΥΛΑΚΟΣ ΔΗΜΗΤΡΙΟΣ Π. Ε ΜΗΧ/ΓΟΣ ΜΗΧ/ΚΟΣ Τ.Υ. 2. ΚΟΥΚΟΥΜΑΚΗΣ ΙΩΑΝΝΗΣ ΘΕΡΜΑΣΤΗΣ 3. ΚΡΙΚΟΥ ΕΥΑΓΓΕΛΙΑ ΓΡΑΜΜΑΤΕΑΣ ΤΗΣ Τ 10

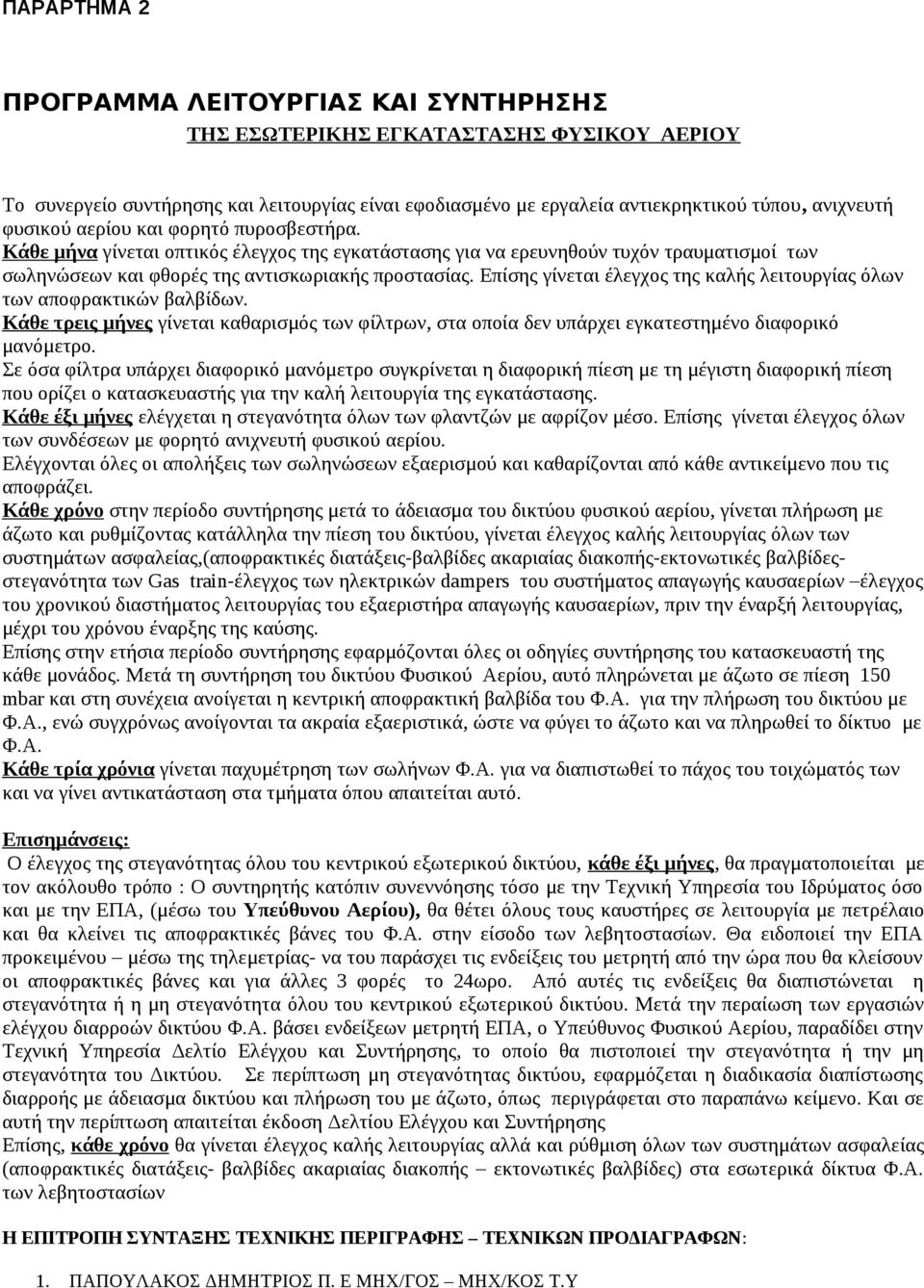

11 ΠΑΡΑΡΤΗΜΑ 2 ΠΡΟΓΡΑΜΜΑ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ Το συνεργείο συντήρησης και λειτουργίας είναι εφοδιασμένο με εργαλεία αντιεκρηκτικού τύπου, ανιχνευτή φυσικού αερίου και φορητό πυροσβεστήρα. Κάθε μήνα γίνεται οπτικός έλεγχος της εγκατάστασης για να ερευνηθούν τυχόν τραυματισμοί των σωληνώσεων και φθορές της αντισκωριακής προστασίας. Επίσης γίνεται έλεγχος της καλής λειτουργίας όλων των αποφρακτικών βαλβίδων. Κάθε τρεις μήνες γίνεται καθαρισμός των φίλτρων, στα οποία δεν υπάρχει εγκατεστημένο διαφορικό μανόμετρο. Σε όσα φίλτρα υπάρχει διαφορικό μανόμετρο συγκρίνεται η διαφορική πίεση με τη μέγιστη διαφορική πίεση που ορίζει ο κατασκευαστής για την καλή λειτουργία της εγκατάστασης. Κάθε έξι μήνες ελέγχεται η στεγανότητα όλων των φλαντζών με αφρίζον μέσο. Επίσης γίνεται έλεγχος όλων των συνδέσεων με φορητό ανιχνευτή φυσικού αερίου. Ελέγχονται όλες οι απολήξεις των σωληνώσεων εξαερισμού και καθαρίζονται από κάθε αντικείμενο που τις αποφράζει. Κάθε χρόνο στην περίοδο συντήρησης μετά το άδειασμα του δικτύου φυσικού αερίου, γίνεται πλήρωση με άζωτο και ρυθμίζοντας κατάλληλα την πίεση του δικτύου, γίνεται έλεγχος καλής λειτουργίας όλων των συστημάτων ασφαλείας,(αποφρακτικές διατάξεις-βαλβίδες ακαριαίας διακοπής-εκτονωτικές βαλβίδεςστεγανότητα των Gas train-έλεγχος των ηλεκτρικών dampers του συστήματος απαγωγής καυσαερίων έλεγχος του χρονικού διαστήματος λειτουργίας του εξαεριστήρα απαγωγής καυσαερίων, πριν την έναρξή λειτουργίας, μέχρι του χρόνου έναρξης της καύσης. Επίσης στην ετήσια περίοδο συντήρησης εφαρμόζονται όλες οι οδηγίες συντήρησης του κατασκευαστή της κάθε μονάδος. Μετά τη συντήρηση του δικτύου Φυσικού Αερίου, αυτό πληρώνεται με άζωτο σε πίεση 150 mbar και στη συνέχεια ανοίγεται η κεντρική αποφρακτική βαλβίδα του Φ.Α. για την πλήρωση του δικτύου με Φ.Α., ενώ συγχρόνως ανοίγονται τα ακραία εξαεριστικά, ώστε να φύγει το άζωτο και να πληρωθεί το δίκτυο με Φ.Α. Κάθε τρία χρόνια γίνεται παχυμέτρηση των σωλήνων Φ.Α. για να διαπιστωθεί το πάχος του τοιχώματός των και να γίνει αντικατάσταση στα τμήματα όπου απαιτείται αυτό. Επισημάνσεις: Ο έλεγχος της στεγανότητας όλου του κεντρικού εξωτερικού δικτύου, κάθε έξι μήνες, θα πραγματοποιείται με τον ακόλουθο τρόπο : Ο συντηρητής κατόπιν συνεννόησης τόσο με την Τεχνική Υπηρεσία του Ιδρύματος όσο και με την ΕΠΑ, (μέσω του Υπεύθυνου Αερίου), θα θέτει όλους τους καυστήρες σε λειτουργία με πετρέλαιο και θα κλείνει τις αποφρακτικές βάνες του Φ.Α. στην είσοδο των λεβητοστασίων. Θα ειδοποιεί την ΕΠΑ προκειμένου μέσω της τηλεμετρίας- να του παράσχει τις ενδείξεις του μετρητή από την ώρα που θα κλείσουν οι αποφρακτικές βάνες και για άλλες 3 φορές το 24ωρο. Από αυτές τις ενδείξεις θα διαπιστώνεται η στεγανότητα ή η μη στεγανότητα όλου του κεντρικού εξωτερικού δικτύου. Μετά την περαίωση των εργασιών ελέγχου διαρροών δικτύου Φ.Α. βάσει ενδείξεων μετρητή ΕΠΑ, ο Υπεύθυνος Φυσικού Αερίου, παραδίδει στην Τεχνική Υπηρεσία Δελτίο Ελέγχου και Συντήρησης, το οποίο θα πιστοποιεί την στεγανότητα ή την μη στεγανότητα του Δικτύου. Σε περίπτωση μη στεγανότητας δικτύου, εφαρμόζεται η διαδικασία διαπίστωσης διαρροής με άδειασμα δικτύου και πλήρωση του με άζωτο, όπως περιγράφεται στο παραπάνω κείμενο. Και σε αυτή την περίπτωση απαιτείται έκδοση Δελτίου Ελέγχου και Συντήρησης Επίσης, κάθε χρόνο θα γίνεται έλεγχος καλής λειτουργίας αλλά και ρύθμιση όλων των συστημάτων ασφαλείας (αποφρακτικές διατάξεις- βαλβίδες ακαριαίας διακοπής εκτονωτικές βαλβίδες) στα εσωτερικά δίκτυα Φ.Α. των λεβητοστασίων Η ΕΠΙΤΡΟΠΗ ΣΥΝΤΑΞΗΣ ΤΕΧΝΙΚΗΣ ΠΕΡΙΓΡΑΦΗΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ: 1. ΠΑΠΟΥΛΑΚΟΣ ΔΗΜΗΤΡΙΟΣ Π. Ε ΜΗΧ/ΓΟΣ ΜΗΧ/ΚΟΣ Τ.Υ

12 2. ΚΟΥΚΟΥΜΑΚΗΣ ΙΩΑΝΝΗΣ ΘΕΡΜΑΣΤΗΣ 3. ΚΡΙΚΟΥ ΕΥΑΓΓΕΛΙΑ ΓΡΑΜΜΑΤΕΑΣ ΤΗΣ Τ. Υ. ΠΑΡΑΡΤΗΜΑ 3 ΣΧΕΔΙΟ ΔΡΑΣΗΣ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ ΛΟΓΩ ΔΙΑΦΥΓΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ Σε περίπτωση διαφυγής φυσικού αερίου σε τμήμα του δικτύου, η οποία αμέσως εντοπίζεται, κλείνουμε την πρώτη βαλβίδα πριν τη διαφυγή, εκτονώνουμε το απομονωμένο τμήμα, από ένα εξαεριστικό, ελέγχουμε και επισκευάζουμε το σημείο διαφυγής χωρίς χρήση φλόγας. Αν για την επισκευή απαιτείται χρήση φλόγας τότε εκτονώνουμε ολόκληρο τον κλάδο του δικτύου και τον καθαρίζουμε με άζωτο,στη συνέχεια κλείνουμε όλες τις βαλβίδες του κλάδου. Πριν τη χρήση φλόγας γίνεται έλεγχος με φορητό ανιχνευτή αερίου. Μετά την επισκευή της διαφυγής διοχετεύουμε άζωτο στον κλάδο και γίνεται έλεγχος αντοχής και στεγανότητας σε πίεση 3,0 bar και αντίστοιχα. Σε περίπτωση διαφυγής η οποία δεν δύναται να εντοπισθεί αμέσως, κλείνουμε την κεντρική αποφρακτική βαλβίδα και στη συνέχεια εκτονώνουμε το δίκτυο από τα εξαεριστικά με προσοχή ώστε να μη γίνει αναρρόφηση αέρος. Συγχρόνως ειδοποιούμε την ΕΠΑ Αττικής για να προβεί στις δέουσες ενέργειες. Στη συνέχεια καθαρίζουμε το δίκτυο με άζωτο και ανεβάζουμε την πίεση του δικτύου σε πίεση 1,0 bar. Με την πίεση αυτή ελέγχουμε το δίκτυο και εντοπίζουμε τα σημεία διαφυγής. Μετά την επισκευή της διαφυγής γίνεται έλεγχος αντοχής και στεγανότητας όπως στην προηγούμενη περίπτωση. Στη συνέχεια γίνεται πλήρωση του δικτύου με φυσικό αέριο. ΠΥΡΚΑΓΙΑ-ΕΚΡΗΞΗ Σε περίπτωση πυρκαγιάς ή έκρηξη από φυσικό αέριο ή άλλη αιτία, στο χώρο του Νοσοκομείου, κλείνουμε αμέσως την κεντρική αποφρακτική βαλβίδα, ειδοποιούμε την ΕΠΑ Αττικής και την Πυροσβεστική Υπηρεσία. Με ίδια μέσα γίνεται προσπάθεια κατάσβεσης της φωτιάς,συγχρόνως εκτονώνουμε το δίκτυο Φ. Α από εξαεριστικό, το οποίο βρίσκεται μακριά από το σημείο της πυρκαγιάς. Τηλέφωνα Άμεσης Ανάγκης Άμεση Επέμβαση Πυροσβεστικής 199 ΕΚΑΒ 166 Άμεση Επέμβαση ΕΠΑ ΑΤΤΙΚΗΣ SOS Ιατροί 1016

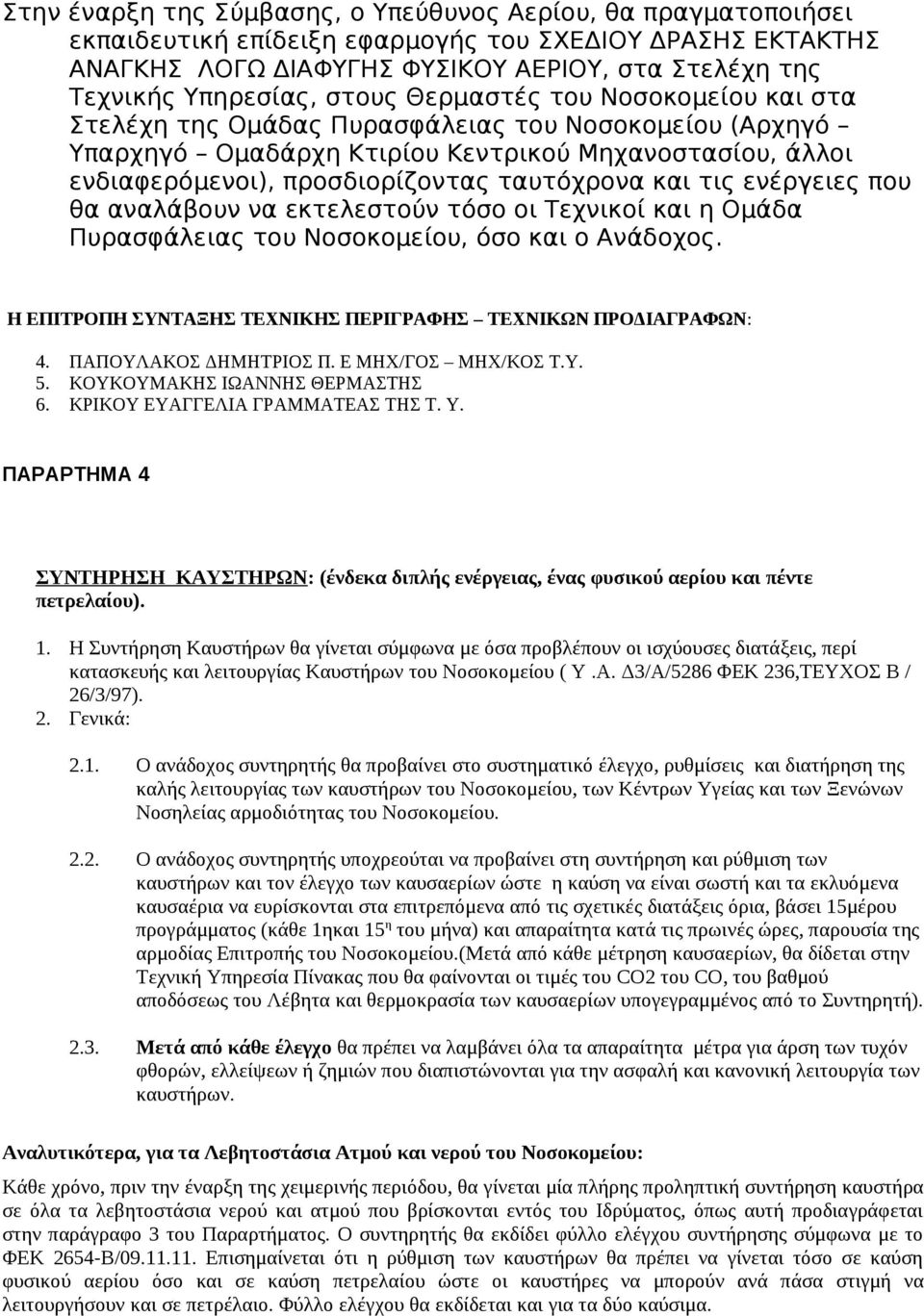

13 Στην έναρξη της Σύμβασης, ο Υπεύθυνος Αερίου, θα πραγματοποιήσει εκπαιδευτική επίδειξη εφαρμογής του ΣΧΕΔΙΟΥ ΔΡΑΣΗΣ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ ΛΟΓΩ ΔΙΑΦΥΓΗΣ ΦΥΣΙΚΟΥ ΑΕΡΙΟΥ, στα Στελέχη της Τεχνικής Υπηρεσίας, στους Θερμαστές του Νοσοκομείου και στα Στελέχη της Ομάδας Πυρασφάλειας του Νοσοκομείου (Αρχηγό Υπαρχηγό Ομαδάρχη Κτιρίου Κεντρικού Μηχανοστασίου, άλλοι ενδιαφερόμενοι), προσδιορίζοντας ταυτόχρονα και τις ενέργειες που θα αναλάβουν να εκτελεστούν τόσο οι Τεχνικοί και η Ομάδα Πυρασφάλειας του Νοσοκομείου, όσο και ο Ανάδοχος. Η ΕΠΙΤΡΟΠΗ ΣΥΝΤΑΞΗΣ ΤΕΧΝΙΚΗΣ ΠΕΡΙΓΡΑΦΗΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ: 4. ΠΑΠΟΥΛΑΚΟΣ ΔΗΜΗΤΡΙΟΣ Π. Ε ΜΗΧ/ΓΟΣ ΜΗΧ/ΚΟΣ Τ.Υ. 5. ΚΟΥΚΟΥΜΑΚΗΣ ΙΩΑΝΝΗΣ ΘΕΡΜΑΣΤΗΣ 6. ΚΡΙΚΟΥ ΕΥΑΓΓΕΛΙΑ ΓΡΑΜΜΑΤΕΑΣ ΤΗΣ Τ. Υ. ΠΑΡΑΡΤΗΜΑ 4 ΣΥΝΤΗΡΗΣΗ ΚΑΥΣΤΗΡΩΝ: (ένδεκα διπλής ενέργειας, ένας φυσικού αερίου και πέντε πετρελαίου). 1. Η Συντήρηση Καυστήρων θα γίνεται σύμφωνα με όσα προβλέπουν οι ισχύουσες διατάξεις, περί κατασκευής και λειτουργίας Καυστήρων του Νοσοκομείου ( Υ.Α. Δ3/Α/5286 ΦΕΚ 236,ΤΕΥΧΟΣ Β / 26/3/97). 2. Γενικά: 2.1. Ο ανάδοχος συντηρητής θα προβαίνει στο συστηματικό έλεγχο, ρυθμίσεις και διατήρηση της καλής λειτουργίας των καυστήρων του Νοσοκομείου, των Κέντρων Υγείας και των Ξενώνων Νοσηλείας αρμοδιότητας του Νοσοκομείου Ο ανάδοχος συντηρητής υποχρεούται να προβαίνει στη συντήρηση και ρύθμιση των καυστήρων και τον έλεγχο των καυσαερίων ώστε η καύση να είναι σωστή και τα εκλυόμενα καυσαέρια να ευρίσκονται στα επιτρεπόμενα από τις σχετικές διατάξεις όρια, βάσει 15μέρου προγράμματος (κάθε 1ηκαι 15 η του μήνα) και απαραίτητα κατά τις πρωινές ώρες, παρουσία της αρμοδίας Επιτροπής του Νοσοκομείου.(Μετά από κάθε μέτρηση καυσαερίων, θα δίδεται στην Τεχνική Υπηρεσία Πίνακας που θα φαίνονται οι τιμές του CO2 του CO, του βαθμού αποδόσεως του Λέβητα και θερμοκρασία των καυσαερίων υπογεγραμμένος από το Συντηρητή) Μετά από κάθε έλεγχο θα πρέπει να λαμβάνει όλα τα απαραίτητα μέτρα για άρση των τυχόν φθορών, ελλείψεων ή ζημιών που διαπιστώνονται για την ασφαλή και κανονική λειτουργία των καυστήρων. Αναλυτικότερα, για τα Λεβητοστάσια Ατμού και νερού του Νοσοκομείου: Κάθε χρόνο, πριν την έναρξη της χειμερινής περιόδου, θα γίνεται μία πλήρης προληπτική συντήρηση καυστήρα σε όλα τα λεβητοστάσια νερού και ατμού που βρίσκονται εντός του Ιδρύματος, όπως αυτή προδιαγράφεται στην παράγραφο 3 του Παραρτήματος. Ο συντηρητής θα εκδίδει φύλλο ελέγχου συντήρησης σύμφωνα με το ΦΕΚ 2654-Β/ Επισημαίνεται ότι η ρύθμιση των καυστήρων θα πρέπει να γίνεται τόσο σε καύση φυσικού αερίου όσο και σε καύση πετρελαίου ώστε οι καυστήρες να μπορούν ανά πάσα στιγμή να λειτουργήσουν και σε πετρέλαιο. Φύλλο ελέγχου θα εκδίδεται και για τα δύο καύσιμα.

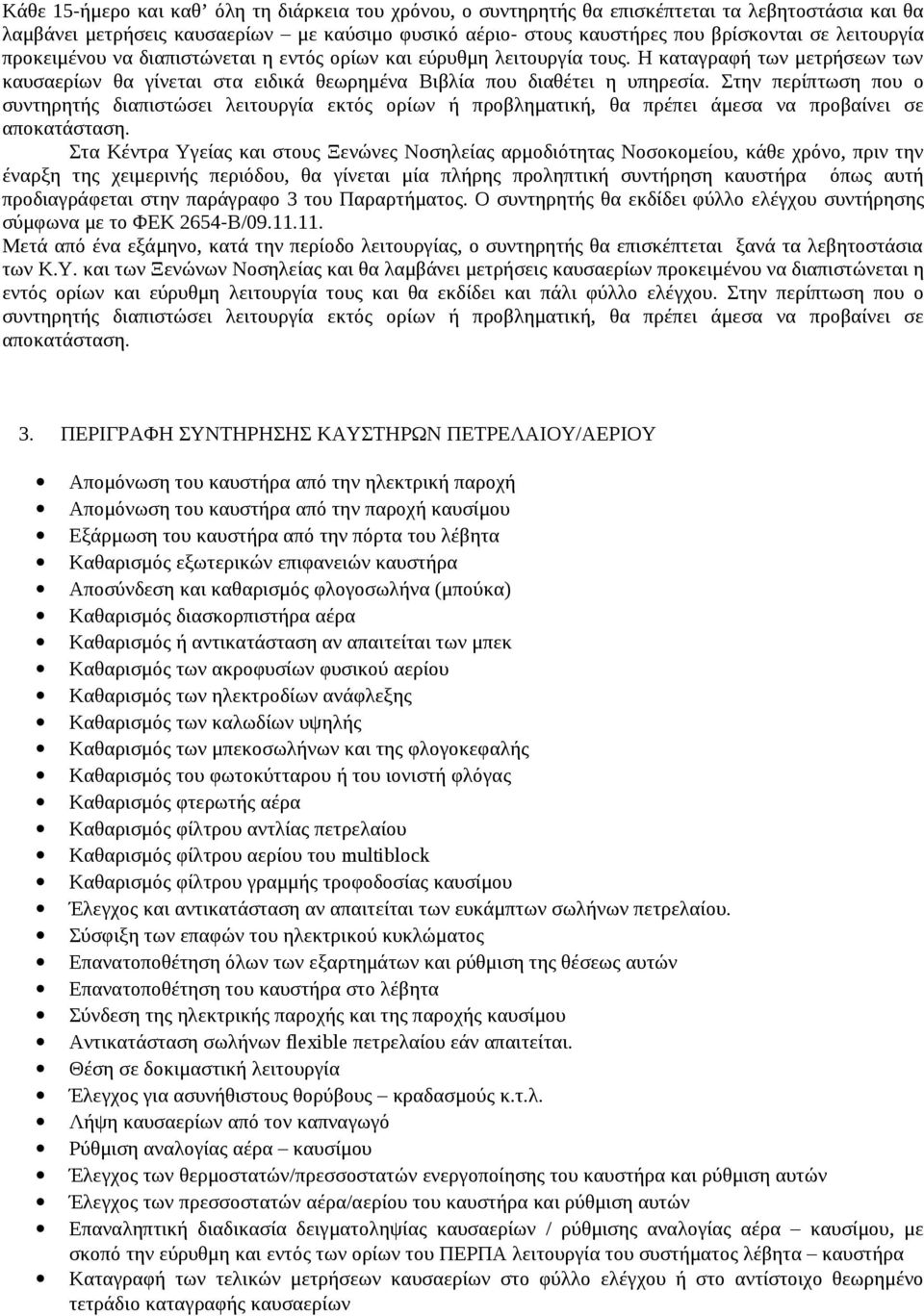

14 Κάθε 15-ήμερο και καθ όλη τη διάρκεια του χρόνου, ο συντηρητής θα επισκέπτεται τα λεβητοστάσια και θα λαμβάνει μετρήσεις καυσαερίων με καύσιμο φυσικό αέριο- στους καυστήρες που βρίσκονται σε λειτουργία προκειμένου να διαπιστώνεται η εντός ορίων και εύρυθμη λειτουργία τους. Η καταγραφή των μετρήσεων των καυσαερίων θα γίνεται στα ειδικά θεωρημένα Βιβλία που διαθέτει η υπηρεσία. Στην περίπτωση που ο συντηρητής διαπιστώσει λειτουργία εκτός ορίων ή προβληματική, θα πρέπει άμεσα να προβαίνει σε αποκατάσταση. Στα Κέντρα Υγείας και στους Ξενώνες Νοσηλείας αρμοδιότητας Νοσοκομείου, κάθε χρόνο, πριν την έναρξη της χειμερινής περιόδου, θα γίνεται μία πλήρης προληπτική συντήρηση καυστήρα όπως αυτή προδιαγράφεται στην παράγραφο 3 του Παραρτήματος. Ο συντηρητής θα εκδίδει φύλλο ελέγχου συντήρησης σύμφωνα με το ΦΕΚ 2654-Β/ Μετά από ένα εξάμηνο, κατά την περίοδο λειτουργίας, ο συντηρητής θα επισκέπτεται ξανά τα λεβητοστάσια των Κ.Υ. και των Ξενώνων Νοσηλείας και θα λαμβάνει μετρήσεις καυσαερίων προκειμένου να διαπιστώνεται η εντός ορίων και εύρυθμη λειτουργία τους και θα εκδίδει και πάλι φύλλο ελέγχου. Στην περίπτωση που ο συντηρητής διαπιστώσει λειτουργία εκτός ορίων ή προβληματική, θα πρέπει άμεσα να προβαίνει σε αποκατάσταση. 3. ΠΕΡΙΓΡΑΦΗ ΣΥΝΤΗΡΗΣΗΣ ΚΑΥΣΤΗΡΩΝ ΠΕΤΡΕΛΑΙΟΥ/ΑΕΡΙΟΥ Απομόνωση του καυστήρα από την ηλεκτρική παροχή Απομόνωση του καυστήρα από την παροχή καυσίμου Εξάρμωση του καυστήρα από την πόρτα του λέβητα Καθαρισμός εξωτερικών επιφανειών καυστήρα Αποσύνδεση και καθαρισμός φλογοσωλήνα (μπούκα) Καθαρισμός διασκορπιστήρα αέρα Καθαρισμός ή αντικατάσταση αν απαιτείται των μπεκ Καθαρισμός των ακροφυσίων φυσικού αερίου Καθαρισμός των ηλεκτροδίων ανάφλεξης Καθαρισμός των καλωδίων υψηλής Καθαρισμός των μπεκοσωλήνων και της φλογοκεφαλής Καθαρισμός του φωτοκύτταρου ή του ιονιστή φλόγας Καθαρισμός φτερωτής αέρα Καθαρισμός φίλτρου αντλίας πετρελαίου Καθαρισμός φίλτρου αερίου του multiblock Καθαρισμός φίλτρου γραμμής τροφοδοσίας καυσίμου Έλεγχος και αντικατάσταση αν απαιτείται των ευκάμπτων σωλήνων πετρελαίου. Σύσφιξη των επαφών του ηλεκτρικού κυκλώματος Επανατοποθέτηση όλων των εξαρτημάτων και ρύθμιση της θέσεως αυτών Επανατοποθέτηση του καυστήρα στο λέβητα Σύνδεση της ηλεκτρικής παροχής και της παροχής καυσίμου Αντικατάσταση σωλήνων flexible πετρελαίου εάν απαιτείται. Θέση σε δοκιμαστική λειτουργία Έλεγχος για ασυνήθιστους θορύβους κραδασμούς κ.τ.λ. Λήψη καυσαερίων από τον καπναγωγό Ρύθμιση αναλογίας αέρα καυσίμου Έλεγχος των θερμοστατών/πρεσσοστατών ενεργοποίησης του καυστήρα και ρύθμιση αυτών Έλεγχος των πρεσσοστατών αέρα/αερίου του καυστήρα και ρύθμιση αυτών Επαναληπτική διαδικασία δειγματοληψίας καυσαερίων / ρύθμισης αναλογίας αέρα καυσίμου, με σκοπό την εύρυθμη και εντός των ορίων του ΠΕΡΠΑ λειτουργία του συστήματος λέβητα καυστήρα Καταγραφή των τελικών μετρήσεων καυσαερίων στο φύλλο ελέγχου ή στο αντίστοιχο θεωρημένο τετράδιο καταγραφής καυσαερίων

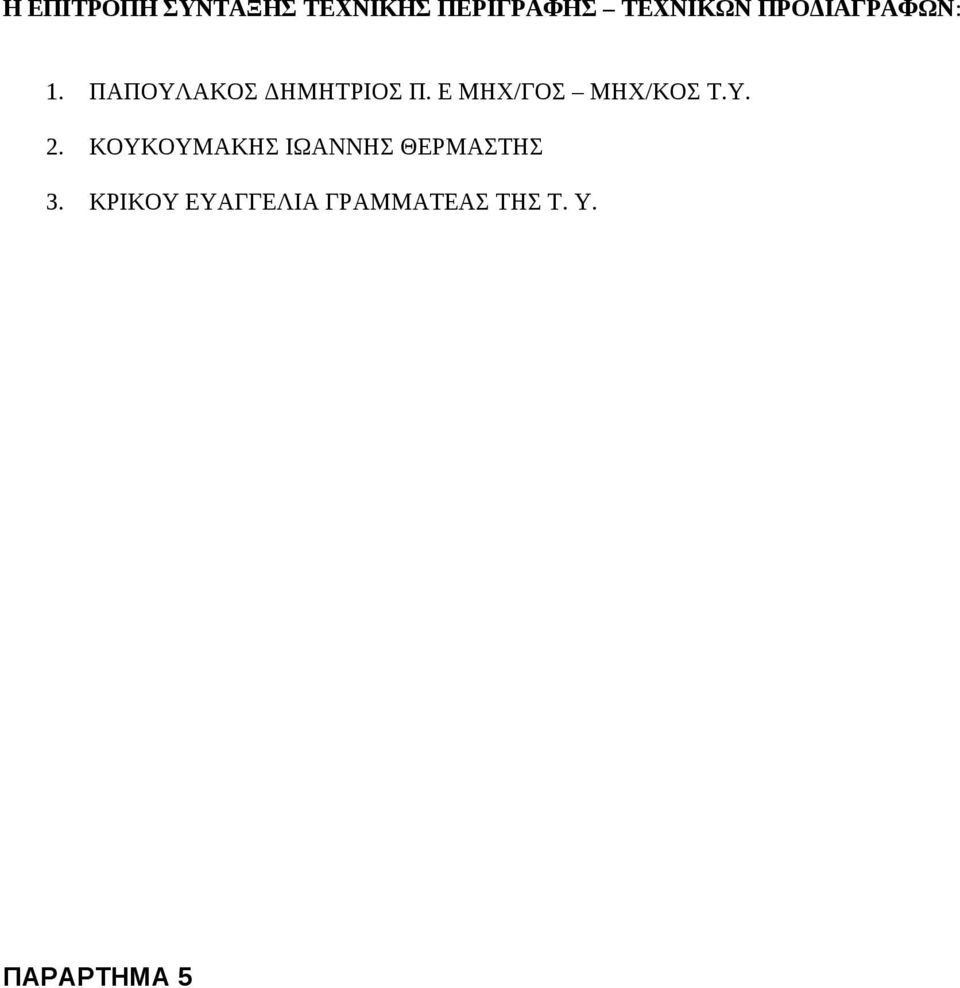

15 Η ΕΠΙΤΡΟΠΗ ΣΥΝΤΑΞΗΣ ΤΕΧΝΙΚΗΣ ΠΕΡΙΓΡΑΦΗΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ: 1. ΠΑΠΟΥΛΑΚΟΣ ΔΗΜΗΤΡΙΟΣ Π. Ε ΜΗΧ/ΓΟΣ ΜΗΧ/ΚΟΣ Τ.Υ. 2. ΚΟΥΚΟΥΜΑΚΗΣ ΙΩΑΝΝΗΣ ΘΕΡΜΑΣΤΗΣ 3. ΚΡΙΚΟΥ ΕΥΑΓΓΕΛΙΑ ΓΡΑΜΜΑΤΕΑΣ ΤΗΣ Τ. Υ. ΠΑΡΑΡΤΗΜΑ 5

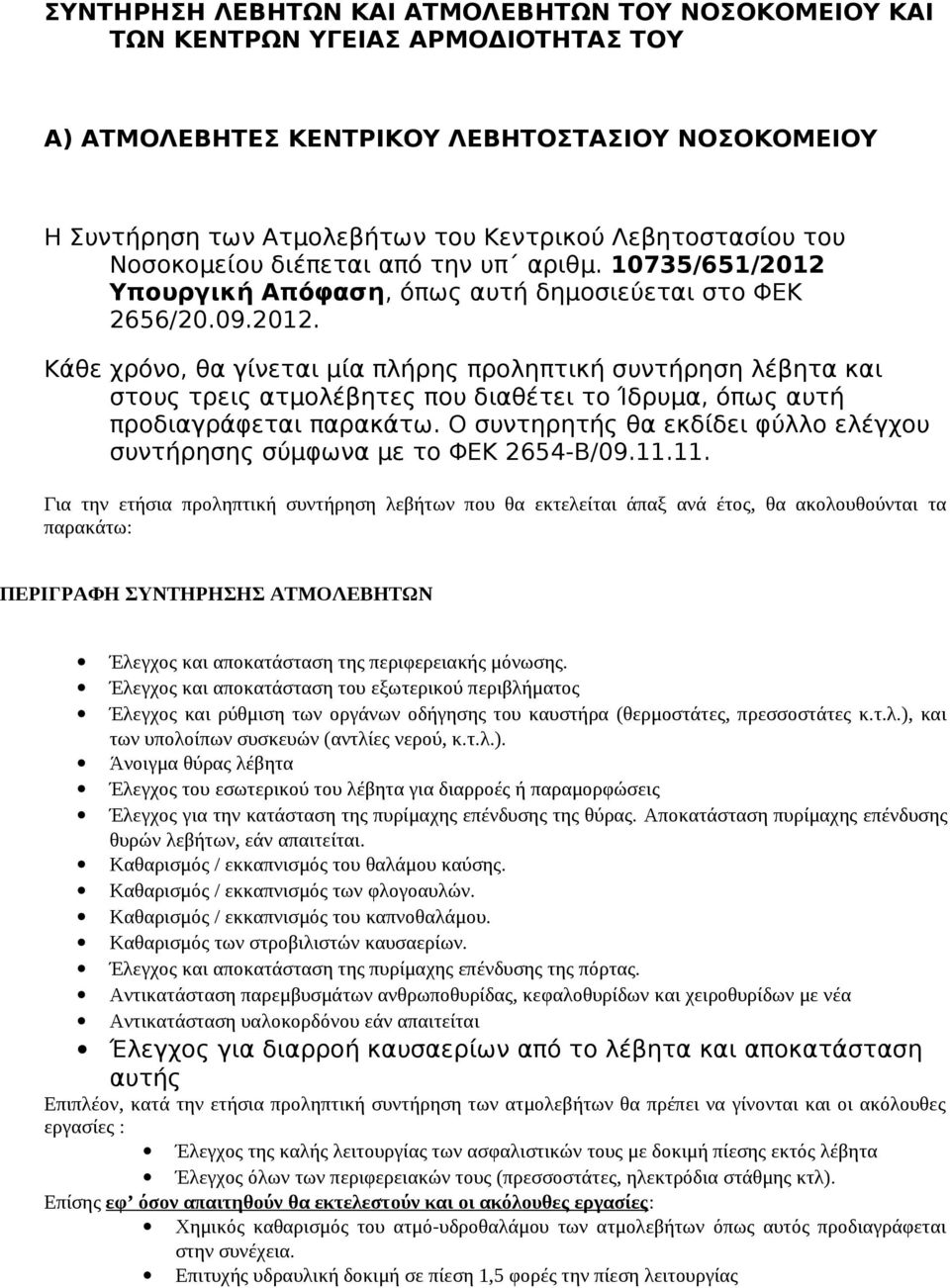

16 ΣΥΝΤΗΡΗΣΗ ΛΕΒΗΤΩΝ ΚΑΙ ΑΤΜΟΛΕΒΗΤΩΝ ΤΟΥ ΝΟΣΟΚΟΜΕΙΟΥ ΚΑΙ ΤΩΝ ΚΕΝΤΡΩΝ ΥΓΕΙΑΣ ΑΡΜΟΔΙΟΤΗΤΑΣ ΤΟΥ Α) ΑΤΜΟΛΕΒΗΤΕΣ ΚΕΝΤΡΙΚΟΥ ΛΕΒΗΤΟΣΤΑΣΙΟΥ ΝΟΣΟΚΟΜΕΙΟΥ Η Συντήρηση των Ατμολεβήτων του Κεντρικού Λεβητοστασίου του Νοσοκομείου διέπεται από την υπ αριθμ /651/2012 Υπουργική Απόφαση, όπως αυτή δημοσιεύεται στο ΦΕΚ 2656/ Κάθε χρόνο, θα γίνεται μία πλήρης προληπτική συντήρηση λέβητα και στους τρεις ατμολέβητες που διαθέτει το Ίδρυμα, όπως αυτή προδιαγράφεται παρακάτω. Ο συντηρητής θα εκδίδει φύλλο ελέγχου συντήρησης σύμφωνα με το ΦΕΚ 2654-Β/ Για την ετήσια προληπτική συντήρηση λεβήτων που θα εκτελείται άπαξ ανά έτος, θα ακολουθούνται τα παρακάτω: ΠΕΡΙΓΡΑΦΗ ΣΥΝΤΗΡΗΣΗΣ ΑΤΜΟΛΕΒΗΤΩΝ Έλεγχος και αποκατάσταση της περιφερειακής μόνωσης. Έλεγχος και αποκατάσταση του εξωτερικού περιβλήματος Έλεγχος και ρύθμιση των οργάνων οδήγησης του καυστήρα (θερμοστάτες, πρεσσοστάτες κ.τ.λ.), και των υπολοίπων συσκευών (αντλίες νερού, κ.τ.λ.). Άνοιγμα θύρας λέβητα Έλεγχος του εσωτερικού του λέβητα για διαρροές ή παραμορφώσεις Έλεγχος για την κατάσταση της πυρίμαχης επένδυσης της θύρας. Αποκατάσταση πυρίμαχης επένδυσης θυρών λεβήτων, εάν απαιτείται. Καθαρισμός / εκκαπνισμός του θαλάμου καύσης. Καθαρισμός / εκκαπνισμός των φλογοαυλών. Καθαρισμός / εκκαπνισμός του καπνοθαλάμου. Καθαρισμός των στροβιλιστών καυσαερίων. Έλεγχος και αποκατάσταση της πυρίμαχης επένδυσης της πόρτας. Αντικατάσταση παρεμβυσμάτων ανθρωποθυρίδας, κεφαλοθυρίδων και χειροθυρίδων με νέα Αντικατάσταση υαλοκορδόνου εάν απαιτείται Έλεγχος για διαρροή καυσαερίων από το λέβητα και αποκατάσταση αυτής Επιπλέον, κατά την ετήσια προληπτική συντήρηση των ατμολεβήτων θα πρέπει να γίνονται και οι ακόλουθες εργασίες : Έλεγχος της καλής λειτουργίας των ασφαλιστικών τους με δοκιμή πίεσης εκτός λέβητα Έλεγχος όλων των περιφερειακών τους (πρεσσοστάτες, ηλεκτρόδια στάθμης κτλ). Επίσης εφ όσον απαιτηθούν θα εκτελεστούν και οι ακόλουθες εργασίες: Χημικός καθαρισμός του ατμό-υδροθαλάμου των ατμολεβήτων όπως αυτός προδιαγράφεται στην συνέχεια. Επιτυχής υδραυλική δοκιμή σε πίεση 1,5 φορές την πίεση λειτουργίας

17 ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΧΗΜΙΚΟΥ ΚΑΘΑΡΙΣΜΟΥ ΑΤΜΟΛΕΒΗΤΩΝ (ΕΑΝ ΑΠΑΙΤΕΙΤΑΙ) Για την εκτέλεση εργασιών χημικού καθαρισμού των ατμολεβήτων ΧΡΥΣΟΛΟΥΡΗΣ με αρθμ. σειράς 1181 και 1182 (7 atm) και του ατμολέβητα ΠΡΟΟΔΟΣ (10 atm) του κεντρικού λεβητοστασίου του νοσοκομείου, θα πρέπει να εκτελούνται, στον κάθε έναν από τους λέβητες, από αποδεδειγμένα έμπειρο, ειδικευμένο και πιστοποιημένο για τέτοιου είδους εργασίες συνεργείο, οι εξής εργασίες : Απομόνωση του λέβητα από τα δίκτυα ατμού και ηλεκτρικού ρεύματος Σταδιακή αποτόνωση και ψύξη του λέβητα Άνοιγμα της ανθρωποθυρίδας που βρίσκεται στο άνω μέρος του λέβητα και εκτίμηση της εσωτερικής του κατάστασης με μείωση της στάθμης του νερού Συναρμολόγηση κατάλληλου εξοπλισμού (δεξαμενή, αντλία, σωληνώσεις) για την εκτέλεση του χημικού καθαρισμού Πλήρωση του λέβητα με νερό μέχρι την ανώτατη στάθμη λειτουργίας του Θέση του καυστήρα σε λειτουργία για τη θέρμανση του νερού στους 60 ο C περίπου. Προσθήκη κατάλληλου διαλύματος υδροχλωρικού οξέος και έναρξη διαδικασίας χημικού καθαρισμού Συνεχής ανακυκλοφορία του διαλύματος με ταυτόχρονη μέτρηση της τιμής του ph και πρόκληση αναταράξεων στο εσωτερικό του ατμολέβητα με χρήση κατάλληλου αεροσυμπιεστή (διευκολύνει το σπάσιμο των σκληρών καθαλατώσεων) Παύση της διαδικασίας όταν με βάση τις τιμές του ph έχει ολοκληρωθεί η μετατροπή των αλάτων σε μαλακό ίζημα Μείωση της στάθμης του νερού και έλεγχος της εσωτερικής κατάστασης του λέβητα. (Σε περίπτωση που οι καθαλατώσεις δεν έχουν αφαιρεθεί στο σύνολό τους, επανάληψη της διαδικασίας) Εκπλύσεις του ατμοϋδροθαλάμου με νερό και απομάκρυνση όλων των στερεών (άλατα, λάσπη κτλ) από τις επιφάνειες και τον πυθμένα του λέβητα. Σ αυτό το στάδιο θα ανοιχθούν και όλες οι κεφαλοθυρίδες και χειροθυρίδες του λέβητα για χρήση πιεστικού συγκροτήματος και καλύτερα αποτελέσματα καθαρισμού Κλείσιμο των κεφαλοθυρίδων και χειροθυρίδων και πλήρωση του λέβητα με νερό. Προσθήκη σόδας και ανακυκλοφορία του διαλύματος για αδρανοποίηση τυχόν εναπομείναντος οξέος Εκκένωση του λέβητα και νέες εκπλύσεις αυτού με καθαρό νερό Αντικατάσταση παρεμβυσμάτων ανθρωποθυρίδας, κεφαλοθυρίδων και χειροθυρίδων με νέα Παράδοση του λέβητα σε κατάσταση ικανή για πλήρη λειτουργία ΠΕΡΙΓΡΑΦΗ ΕΡΓΑΣΙΩΝ ΥΔΡΑΥΛΙΚΗΣ ΔΟΚΙΜΗΣ ΤΩΝ ΑΤΜΟΛΕΒΗΤΩΝ (ΕΑΝ ΑΠΑΙΤΕΙΤΑΙ) Παρακάτω περιγράφονται οι εργασίες που θα πρέπει να εκτελούνται κατά την πραγματοποίηση της Υδραυλικής δοκιμής των 3 ων ατμολεβήτων του νοσοκομείου (2 ατμολέβητες των 7atm και 1 ατμολέβητας των 10 atm) : Ψύξη του λέβητα Απομόνωση του λέβητα από τα δίκτυα ατμού και νερού Εκκένωση του λέβητα από νερό Άνοιγμα εμπρόσθιων και οπίσθιων καπνοθαλάμων Άνοιγμα ανθρωποθυρίδων και αλατοθυρίδων Καθαρισμός και λείανση προσώπων ανθρωποθυρίδων και αλατοθυρίδων Επανατοποθέτηση θυρίδων με νέα παρεμβύσματα Πλήρωση των λεβήτων με νερό Τάπωμα όλων των στομίων Υδραυλική δοκιμή σε πίεση 1,5 φορές μεγαλύτερη από την πίεση λειτουργίας για χρονικό διάστημα μίας ώρας Παρατήρηση για διαρροές ή παραμορφώσεις Αποσυμπίεση του λέβητα μετά την επιτυχή διαδικασία της υδραυλικής δοκιμής Επανασύνδεσή του με τα δίκτυα ατμού και νερού

18 Θέση σε κανονική λειτουργία. Η Υδραυλική Δοκιμή θα πραγματοποιηθεί παρουσία Πιστοποιημένου Φορέα. Β) ΛΕΒΗΤΕΣ ΝΕΡΟΥ ΣΤΑ ΛΕΒΗΤΟΣΤΑΣΙΑ ΤΟΥ ΝΟΣΟΚΟΜΕΙΟΥ ΚΑΙ ΤΩΝ ΚΕΝΤΡΩΝ ΥΓΕΙΑΣ ΞΕΝΩΝΩΝ ΝΟΣΗΛΕΙΑΣ ΑΡΜΟΔΙΟΤΗΤΑΣ ΤΟΥ Κάθε χρόνο, πριν την έναρξη της χειμερινής περιόδου, θα γίνεται μία πλήρης προληπτική συντήρηση λέβητα σε όλα τα λεβητοστάσια που βρίσκονται εντός του Ιδρύματος καθώς και στα Κέντρα Υγείας και στους Ξενώνες Νοσηλείας όπως αυτή προδιαγράφεται παρακάτω. Στην περίπτωση που ο συντηρητής διαπιστώσει προβληματική λειτουργία, θα πρέπει άμεσα να προβαίνει σε αποκατάσταση. Ο συντηρητής θα εκδίδει φύλλο ελέγχου συντήρησης σύμφωνα με το ΦΕΚ 2654-Β/ Για την ετήσια προληπτική συντήρηση λεβήτων που θα εκτελείται άπαξ ανά έτος, θα ακολουθούνται τα παρακάτω: ΠΕΡΙΓΡΑΦΗ ΣΥΝΤΗΡΗΣΗΣ ΛΕΒΗΤΩΝ Έλεγχος και αποκατάσταση της περιφερειακής μόνωσης. Έλεγχος και αποκατάσταση του εξωτερικού περιβλήματος Έλεγχος και ρύθμιση των οργάνων οδήγησης του καυστήρα (θερμοστάτες, πρεσσοστάτες κ.τ.λ.), και των υπολοίπων συσκευών (αντλίες νερού, κ.τ.λ.). Άνοιγμα θύρας λέβητα Έλεγχος του εσωτερικού του λέβητα για διαρροές ή παραμορφώσεις Έλεγχος για την κατάσταση της πυρίμαχης επένδυσης της θύρας Αντικατάσταση υαλοκορδόνου εάν απαιτείται Καθαρισμός / εκκαπνισμός του θαλάμου καύσης. Καθαρισμός / εκκαπνισμός των φλογοαυλών. Καθαρισμός / εκκαπνισμός του καπνοθαλάμου. Καθαρισμός των στροβιλιστών καυσαερίων. Έλεγχος και αποκατάσταση της πυρίμαχης επένδυσης της πόρτας. Έλεγχος για διαρροή καυσαερίων από το λέβητα και αποκατάσταση αυτής Η ΕΠΙΤΡΟΠΗ ΣΥΝΤΑΞΗΣ ΤΕΧΝΙΚΗΣ ΠΕΡΙΓΡΑΦΗΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ: 1. ΠΑΠΟΥΛΑΚΟΣ ΔΗΜΗΤΡΙΟΣ Π. Ε ΜΗΧ/ΓΟΣ ΜΗΧ/ΚΟΣ Τ. Υ. 2. ΚΟΥΚΟΥΜΑΚΗΣ ΙΩΑΝΝΗΣ ΘΕΡΜΑΣΤΗΣ 3. ΚΡΙΚΟΥ ΕΥΑΓΓΕΛΙΑ ΓΡΑΜΜΑΤΕΑΣ ΤΗΣ Τ. Υ.

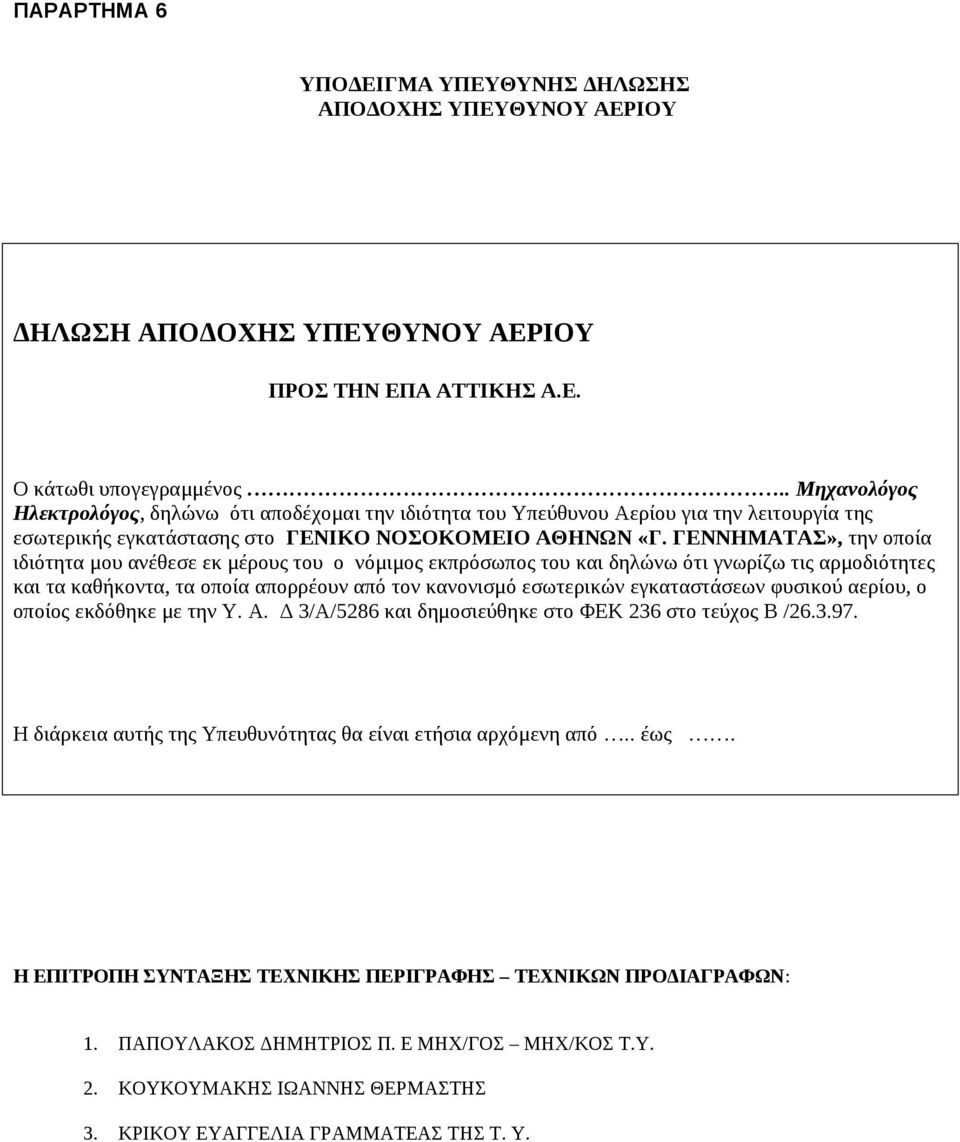

19 ΠΑΡΑΡΤΗΜΑ 6 ΥΠΟΔΕΙΓΜΑ ΥΠΕΥΘΥΝΗΣ ΔΗΛΩΣΗΣ ΑΠΟΔΟΧΗΣ ΥΠΕΥΘΥΝΟΥ ΑΕΡΙΟΥ ΔΗΛΩΣΗ ΑΠΟΔΟΧΗΣ ΥΠΕΥΘΥΝΟΥ ΑΕΡΙΟΥ ΠΡΟΣ ΤΗΝ ΕΠΑ ΑΤΤΙΚΗΣ Α.Ε. Ο κάτωθι υπογεγραμμένος.. Μηχανολόγος Ηλεκτρολόγος, δηλώνω ότι αποδέχομαι την ιδιότητα του Υπεύθυνου Αερίου για την λειτουργία της εσωτερικής εγκατάστασης στο ΓΕΝΙΚΟ ΝΟΣΟΚΟΜΕΙΟ ΑΘΗΝΩΝ «Γ. ΓΕΝΝΗΜΑΤΑΣ», την οποία ιδιότητα μου ανέθεσε εκ μέρους του ο νόμιμος εκπρόσωπος του και δηλώνω ότι γνωρίζω τις αρμοδιότητες και τα καθήκοντα, τα οποία απορρέουν από τον κανονισμό εσωτερικών εγκαταστάσεων φυσικού αερίου, ο οποίος εκδόθηκε με την Υ. Α. Δ 3/Α/5286 και δημοσιεύθηκε στο ΦΕΚ 236 στο τεύχος Β / Η διάρκεια αυτής της Υπευθυνότητας θα είναι ετήσια αρχόμενη από.. έως. Η ΕΠΙΤΡΟΠΗ ΣΥΝΤΑΞΗΣ ΤΕΧΝΙΚΗΣ ΠΕΡΙΓΡΑΦΗΣ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ: 1. ΠΑΠΟΥΛΑΚΟΣ ΔΗΜΗΤΡΙΟΣ Π. Ε ΜΗΧ/ΓΟΣ ΜΗΧ/ΚΟΣ Τ.Υ. 2. ΚΟΥΚΟΥΜΑΚΗΣ ΙΩΑΝΝΗΣ ΘΕΡΜΑΣΤΗΣ 3. ΚΡΙΚΟΥ ΕΥΑΓΓΕΛΙΑ ΓΡΑΜΜΑΤΕΑΣ ΤΗΣ Τ. Υ.
