1 Υπολογιστές στην Ιατρική Απεικόνιση Δομή Δίκτυα PACS και Τηλε-ακτινολογία Σοφία Κόττου Αναπληρώτρια Καθηγήτρια Ιατρικής Φυσικής Ιατρική Σχολή ΕΚΠΑ Ιανουάριος 2015 Σημαντικά Θέματα Α. Ψηφιακά Δεδομένα Αναλογικά δεδομένα και μετατροπή από αναλογική σε ψηφιακή μορφή Αποθήκευση και μεταφορά δεδομένων στους υπολογιστές Β. Σχετικά με τη λειτουργία του Υπολογιστή Μέρη και λειτουργίες στους υπολογιστές Το Λειτουργικό Πρόγραμμα (software) Γ. Σχετικά με τις Εικόνες Αποθήκευση, Επεξεργασία και Παρουσίαση των ψηφιακών εικόνων Δ. Εικόνα και Δίκτυο Δίκτυα υπολογιστών PACS και Τηλε-ακτινολογία 1

2 Α. Ψηφιακά Δεδομένα Η μορφή των ακέραιων αριθμών κάθε αριθμητικό σύστημα κωδικοποιεί τους αριθμούς με τη μορφή: α n β n +α n-1 β n α 0 β 0 όπου 0<α i <β, i=0,1,2,,n και β ακέραιος, μεγαλύτερος του 1 ο β καλείται βάση του συστήματος το πιο αριστερό ψηφίο είναι το σημαντικότερο και το πιο δεξί το λιγότερο σημαντικό ένα παράδειγμα στο δεκαδικό σύστημα: = (4x10 1 ) + (2x10 0 ) Το δυαδικό σύστημα (β=2) ένα παράδειγμα: (1 2 ) (0 2 ) (1 2 ) (0 2 ) (1 2 ) (0 2 οι δυνάμεις του 2: 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024,. επομένως ο αριθμός του παραδείγματος «μεταφράζεται» σε: =42 10 άλλες βάσεις που χρησιμοποιούν οι υπολογιστές: οκταδική (β=8) δεκαεξιδική (β=16) 4 0 ) 2

3 Ψηφιακή Παρουσίαση Δεδομένων Βits, Bytes και Words μικρότερη μονάδα χωρητικότητας μνήμης: 1bit (bit = binary digit, δηλαδή 1 ή 0) τα bits ομαδοποιούνται σε bytes: 8 bits = 1 byte word = 16, 32, ή 64 bits εξαρτάται από την αρχιτεκτονική του υπολογιστή, συγκεκριμένα στο σύστημα αντιστοίχισης αριθμών θέσεων Ψηφιακή Παρουσίαση Δεδομένων Η χωρητικότητα αποθήκευσης στον υπολογιστή μετράται σε: kilobytes (kb) 2 10 bytes = 1024 bytes megabytes(mb) 2 20 bytes = 1024 kilobytes gigabytes (GB) 2 30 bytes = 1024 megabytes terabytes (TB) 2 40 bytes = 1024 gigabytes gg 3

4 Ψηφιακή Παρουσίαση πολλών τύπων δεδομένων Ψηφιακά μπορούν να παρουσιαστούν Κείμενο, ακέραιοι, μη ακέραιοι Με n bits μπορούν να παρουσιαστούν 2 n τιμές 8 bits : 2 8 = 256 τιμές 10 bits : 2 10 = 1024 τιμές 16 bits : 2 16 = τιμές Αν συμπεριληφθούν οι αρνητικοί αριθμοί: 8 bits 256 τιμές, με φάσμα: ως 127 Ψηφιακή Παρουσίαση πολλών τύπων δεδομένων Για πολύ μεγάλους ή πολύ μικρούς αριθμούς Παράδειγμα στο δεκαδικό σύστημα: 6,023 x Παράδειγμα στο δυαδικό σύστημα : x Για την παρουσίαση σύνθετου κειμένου (αριθμοί και γράμματα) Χρησιμοποιείται ο κώδικας ASCII ASCII = American Standard Code for Information Interchange Παράδειγμα : Α =

5 Μεταφορά δεδομένων ψηφιακής μορφής Τα δεδομένα μεταφέρονται μεταξύ των συστημάτων ενός υπολογιστή ή σε εξωτερικές μονάδες, με τη μορφή δυαδικού συστήματος Ένα σταθερό δυναμικό (π.χ. +5 V) χρησιμοποιείται για να αντιπροσωπεύσει το 1 Ένα δεύτερο σταθερό δυναμικό (π.χ. 0 V) αντιπροσωπεύει το 0 Οι αλλαγές στο δυναμικό από τη μια τιμή στην άλλη υπακούουν σε σήματα συγχρονισμού από το ρολόι του υπολογιστή Ένας ωρολογιακός κύκλος είναι η ελάχιστη χρονική αύξηση (τ) κατά την οποία το 1 μπορεί να μετατραπεί σε 0 ή το αντίστροφο Συχνότητα του ρολογιού: 1 που συνήθως δίνεται σε ΜΗz ή GHz 9 5

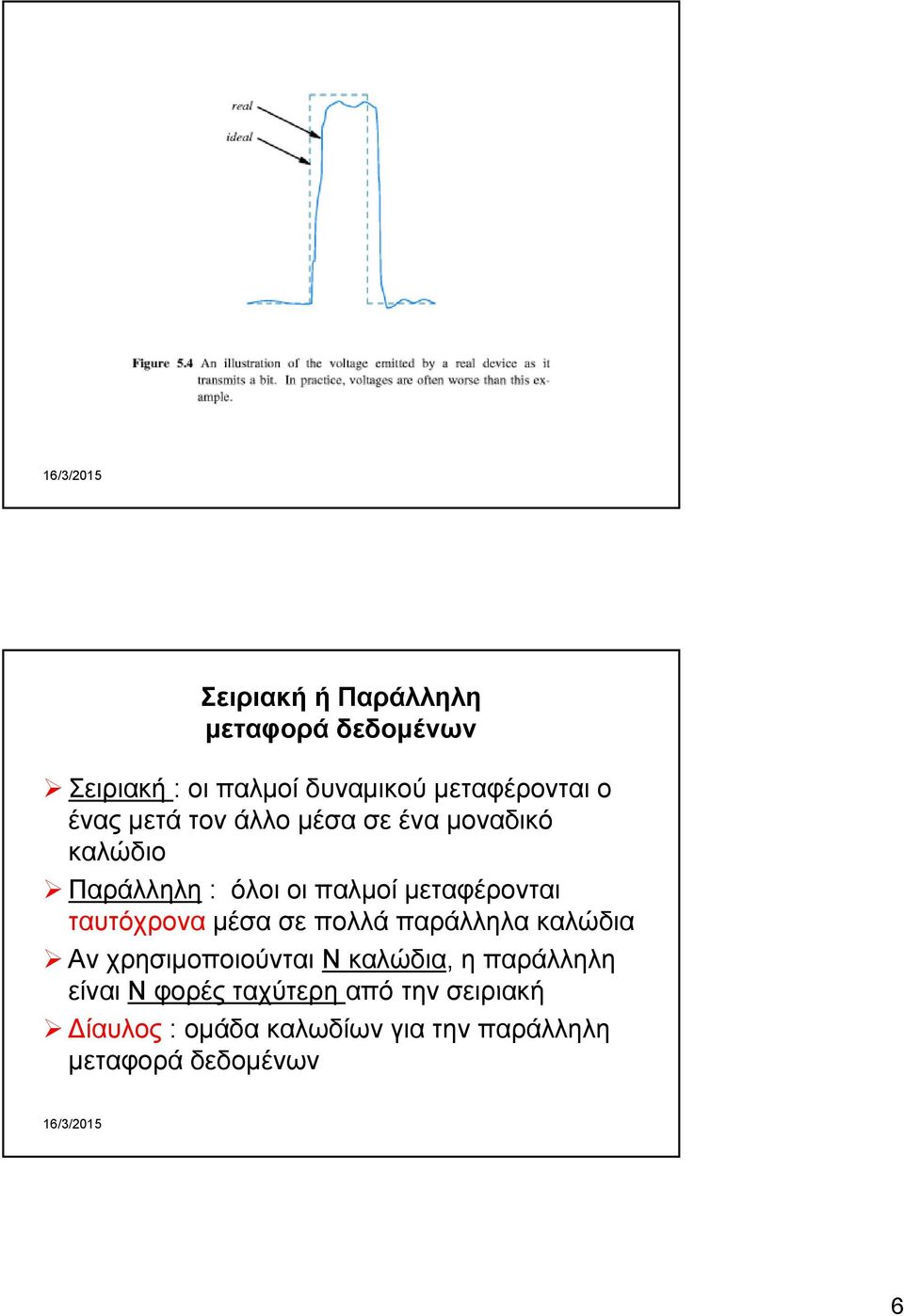

6 Σειριακή ή Παράλληλη μεταφορά δεδομένων Σειριακή : οι παλμοί δυναμικού μεταφέρονται ο ένας μετά τον άλλο μέσα σε ένα μοναδικό καλώδιο Παράλληλη : όλοι οι παλμοί μεταφέρονται ταυτόχρονα μέσα σε πολλά παράλληλα καλώδια Αν χρησιμοποιούνται Ν καλώδια, η παράλληλη είναι Ν φορές ταχύτερη από την σειριακή Δίαυλος : ομάδα καλωδίων για την παράλληλη μεταφορά δεδομένων 6

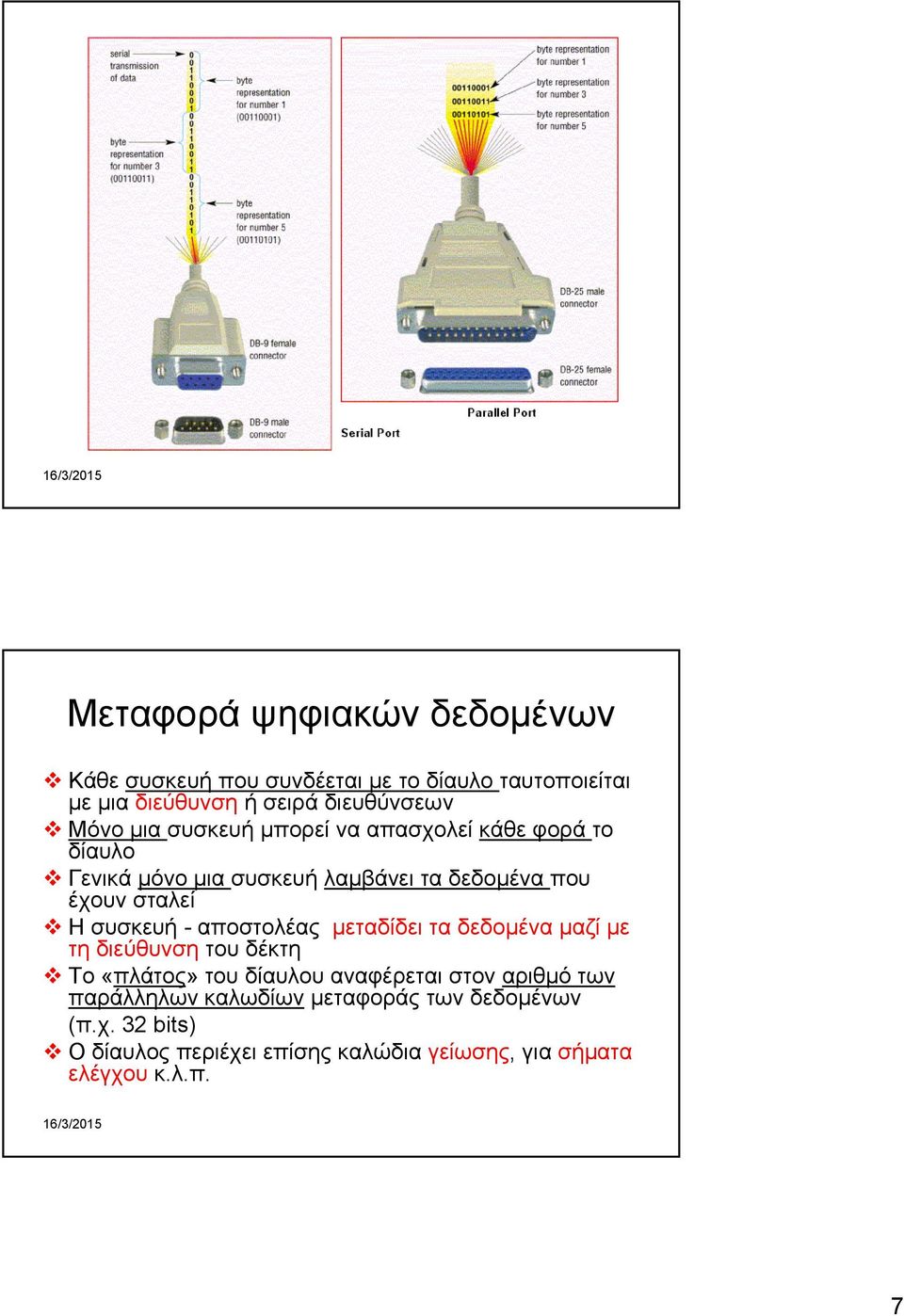

7 Μεταφορά ψηφιακών δεδομένων Κάθε συσκευή που συνδέεται με το δίαυλο ταυτοποιείται με μια διεύθυνση ή σειρά διευθύνσεων Μόνο μια συσκευή μπορεί να απασχολεί κάθε φορά το δίαυλο Γενικά μόνο μια συσκευή λαμβάνει τα δεδομένα που έχουν σταλεί Η συσκευή - αποστολέας μεταδίδει τα δεδομένα μαζί με τη διεύθυνση του δέκτη Το «πλάτος» του δίαυλου αναφέρεται στον αριθμό των παράλληλων καλωδίων μεταφοράς των δεδομένων (π.χ. 32 bits) O δίαυλος περιέχει επίσης καλώδια γείωσης, για σήματα ελέγχου κ.λ.π. 7

8 CPU Local bus or CPU bus: fast (33 MHz, 32 bits) [30 nsec./cycle] Memory Cache Video Adapter Disk Expansion Bus Controller System ROM ISA bus: slow (8 MHz, 8/16 bits) [125 nsec./cycle] RTC Keyboard Serial Port Parallel Port Floppy Disk Pentium CPU CPU bus: fast (100 MHz, 64 bits) [10 nsec./cycle] Cache PCI Controller Memory PCI bus: fast (33 MHz, 32/64 bits) [30 nsec./cycle] Video Adapter Disk System ROM Expansion Bus Controller ISA bus: slow (8 MHz, 8/16 bits) [125 nsec./cycle] RTC Keyboard Serial Port Parallel Port Floppy Disk 8

9 Αναλογική και Ψηφιακή μορφή των δεδομένων Αναλογική : συνεχής κυματομορφή, όπου το πλάτος της αντιπροσωπεύει την αριθμητική τιμή του σήματος Πλεονεκτήματα της ψηφιακής: αντίσταση σε συσσωρευμένα σφάλματα δυνατή η διόρθωση σφαλμάτων με την παράλληλη μεταφορά επιπλέον πληροφοριών το ψηφιακό κύκλωμα είναι συχνά οικονομικότερο του αναλογικού Πλεονεκτήματα της αναλογικής: συνήθως ταχύτερη μεταφορά Αναλογική και Ψηφιακή Analogue: A given parameter can have continuous values Digital: A given parameter can only have discrete values C : Digital Radiology 18 9

10 Μετατροπή αναλογικών δεδομένων σε ψηφιακή μορφή Οι ηλεκτρονικές μετρητικές συσκευές σε ιατρικά απεικονιστικά συστήματα (π.χ. μεταλλάκτες ες και ανιχνευτές) παράγουν αναλογικά σήματα Ο ADC (analog to digital converter) χαρακτηρίζεται από: συχνότητα ή ρυθμό λήψης δείγματος (π.χ. samples/sec = 1 MHz) αριθμό των bits εξόδου ανά δείγμα (π.χ. 12 bits/sample = 12-bit ADC) 10

11 Διαμόρφωση αναλογικού σε ψηφιακό 21 Διαμόρφωση αναλογικού σε αναλογικό σήμα και ψηφιακό σε αναλογικό σήμα 22 11

12 23 ADC: πιθανότητα απώλειας δεδομένων Κατά τη δειγματοληψία και την ποσοτικοποίηση: απαιτείται η μέγιστη δυνατή συχνότητα δειγματοληψίας απαιτείται μεγάλος αριθμός bits/sample π.χ. με 1bit δυνατές τιμές 2 μέγιστο σφάλμα 25% 3 8 6,2% ,012% 12

13 25 μετάβαση από τη συμβατική στην ψηφιακή Ακτινολογία Οι ψηφιακές εικόνες επιδέχονται αριθμητική επεξεργασία. Αυτό είναι αδύνατο στη συμβατική αναλογική εικόνα!! Οι ψηφιακές εικόνες μπορούν εύκολα να μεταδοθούν μέσω δικτύων και να αρχειοθετηθούν. Απαιτείται ιδιαίτερη προσοχή στην εν δυνάμει αύξηση της δόσης στον εξεταζόμενο εξαιτίας της ευκολίας για: παραγωγή αριθμού εικόνων πλέον των απαραίτητων παραγωγή εικόνων καλύτερης ποιότητας από την διαγνωστικά απαραίτητη 20: Digital Radiology 13

14 Η δόση στον εξεταζόμενο στην ψηφιακή Ακτινολογία Τα κλασικά φιλμ επιτρέπουν την διαπίστωση τυχόν λαθών στην τεχνική της ακτινογράφησης: όταν δηλαδή τα φιλμ βγαίνουν πολύ σκοτεινά ή πολύ φωτεινά Η ψηφιακή τεχνολογία όμως παρέχει συνεχώς καλές εικόνες εφόσον το δυναμικό εύρος αντισταθμίζει τυχόν λανθασμένες επιλογές με συνέπεια, πολλές φορές, την περιττή ακτινοβόληση του εξεταζόμενου 20: Digital Radiology 27 Τι είναι δυναμικό εύρος? Πλατύ εύρος δόσης στον ανιχνευτή, επιτρέπει την παραγωγή εικόνας αποδεκτής ποιότητας Οι ψηφιακοί ανιχνευτές Flat Panel έχουν δυναμικό εύρος της τάξης του 10 4 (από 1 ως 10,000), ενώ οι πινακίδες αποθηκευτικού φωσφόρου έχουν δυναμικό εύρος της τάξης του : Digital Radiology 14

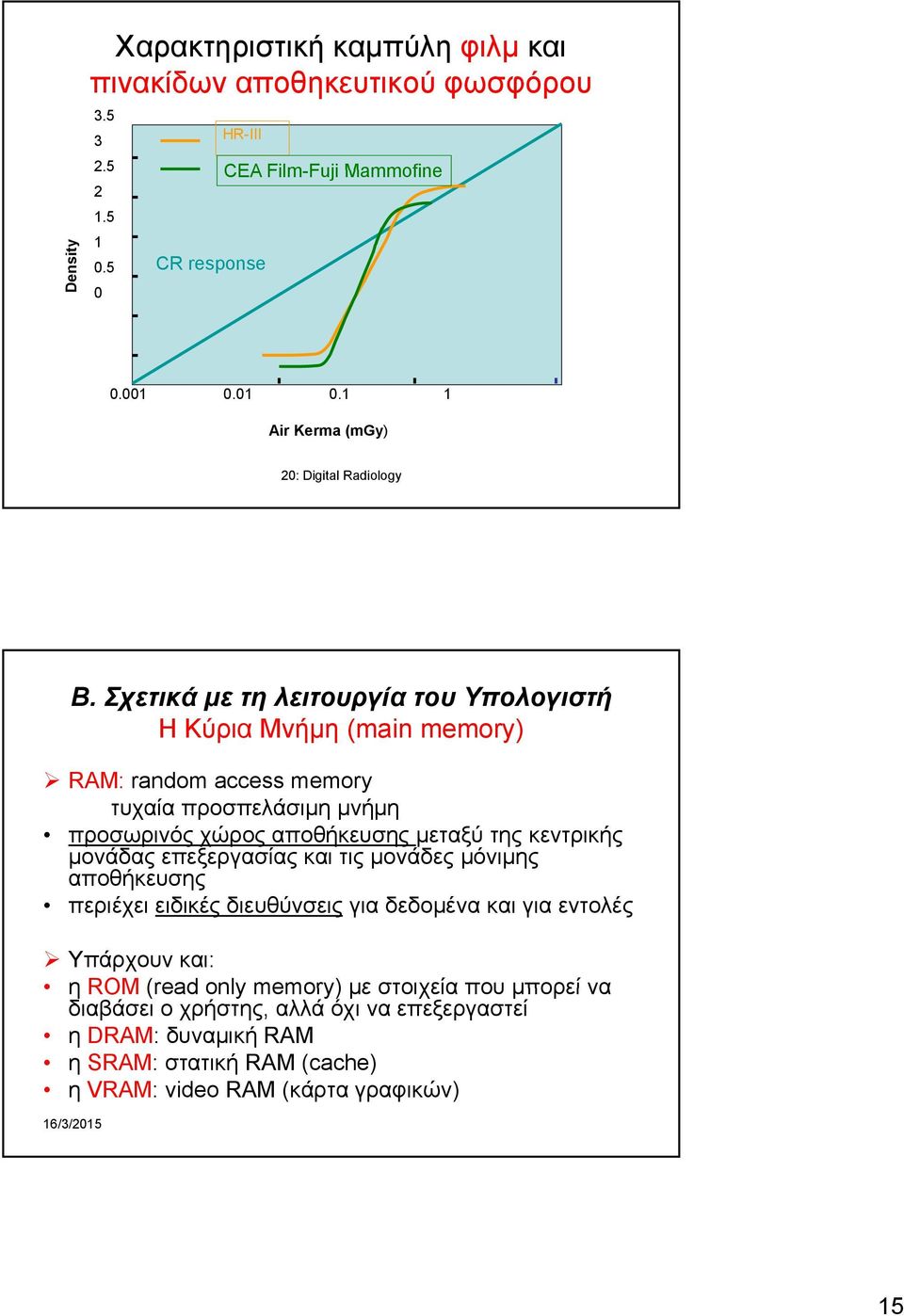

15 Density Χαρακτηριστική καμπύλη φιλμ και πινακίδων αποθηκευτικού φωσφόρου HR-III 2.5 CEA Film-Fuji Fuji Mammofine CR response Air Kerma (mgy) 20: Digital Radiology Β. Σχετικά με τη λειτουργία του Υπολογιστή Η Κύρια Μνήμη (main memory) RAM: random access memory τυχαία προσπελάσιμη μνήμη προσωρινός χώρος αποθήκευσης μεταξύ της κεντρικής μονάδας επεξεργασίας και τις μονάδες μόνιμης αποθήκευσης περιέχει ειδικές διευθύνσεις για δεδομένα και για εντολές Υπάρχουν και: η ROM (read only memory) με στοιχεία που μπορεί να διαβάσει ο χρήστης, αλλά όχι να επεξεργαστεί η DRAM: δυναμική RAM η SRAM: στατική RAM (cache) η VRAM: video RAM (κάρτα γραφικών) 15

16 Read-Only Memory (ROM) Random Access Memory (RAM) USB Stick 31 Κεντρική Μονάδα Επεξεργασίας CPU: Central Processing Unit Εκτελεί μια σειρά εντολών: πρόγραμμα Περιέχεται σε ένα chip, τον μικροεπεξεργαστή Περιέχει μεγάλο αριθμό θέσεων αποθήκευσης (storage registers): δεδομένα διευθύνσεις μνήμης 16

17 Οι επεξεργαστές αποτελούν την καρδιά κάθε υπολογιστή και οι επιδόσεις τους καθορίζουν σε μεγάλο βαθμό το πόσο γρήγορα και άνετα μπορούμε να εκτελούμε τα διάφορα προγράμματα ή να επεξεργαζόμαστε τα δεδομένα μας. Η γρήγορη εξέλιξη των λειτουργικών συστημάτων και οι αυξημένες απαιτήσεις σε επεξεργαστική ισχύ, ειδικά από την ώρα που το multitasking έχει γίνει αναπόσπαστο κομμάτι των δραστηριοτήτων μας, έχει οδηγήσει σε μια φρενήρη κούρσα ανάπτυξης νέων επεξεργαστών, τόσο για φορητούς όσο και για σταθερούς υπολογιστές. Πυρήνες Επεξεργασίας Σταδιακά, εκτός από την ταχύτητα λειτουργίας του επεξεργαστή, στα στοιχεία που πρέπει να μας απασχολούν μπήκαν και οι πυρήνες επεξεργασίας. Πλέον, τέσσερις ή πέντε επεξεργαστικοί πυρήνες θεωρούνται σχεδόν δεδομένοι σε σταθερούς υπολογιστές. 17

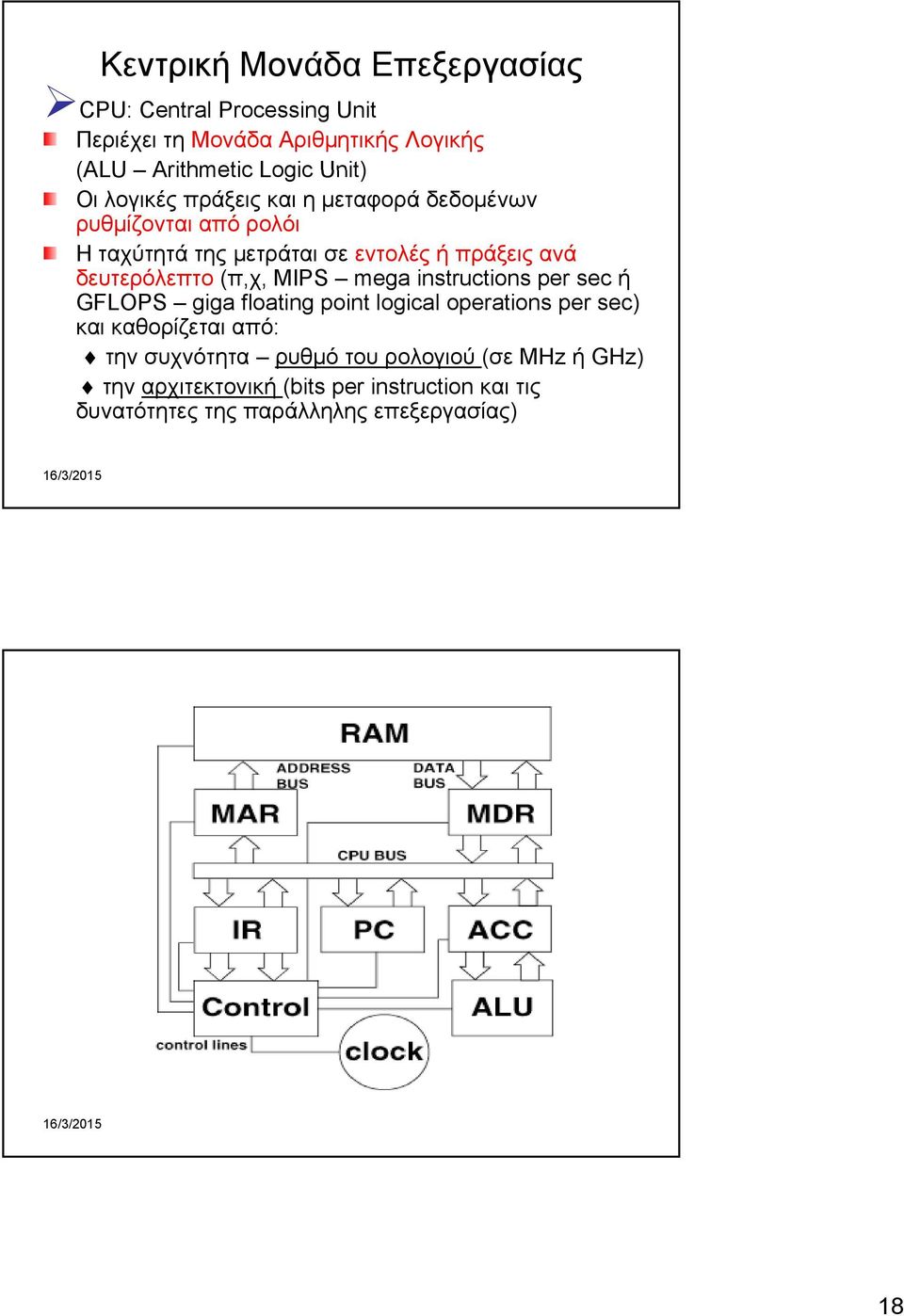

18 Κεντρική Μονάδα Επεξεργασίας CPU: Central Processing Unit Περιέχει τη Μονάδα Αριθμητικής Λογικής (ALU Arithmetic Logic Unit) Oι λογικές πράξεις και η μεταφορά δεδομένων ρυθμίζονται από ρολόι Η ταχύτητά της μετράται σε εντολές ή πράξεις ανά δευτερόλεπτο (π,χ, MIPS mega instructions per sec ή GFLOPS giga floating point logical operations per sec) και καθορίζεται από: την συχνότητα ρυθμό του ρολογιού (σε MHz ή GHz) την αρχιτεκτονική (bits per instruction και τις δυνατότητες της παράλληλης επεξεργασίας) 18

19 Συσκευές Μαζικής Αποθήκευσης (floppy disk, hard disk, CD, DVD, μαγνητική ταινία, στερεάς κατάστασης) Επιτρέπουν τη μόνιμη αποθήκευση προγραμμάτων και δεδομένων Διαφόρων μορφών αναλόγως των απαιτήσεων : χρόνος πρόσβασης: τυχαία ή διαδοχικά ρυθμός μεταφοράς δεδομένων (kbps, Mbps, Gbps) κόστος φορητότητα είδος διατήρησης (CD R ή CD RW) Συσκευές Μαζικής Αποθήκευσης (floppy disk, hard disk, CD, DVD, μαγνητική ταινία, στερεάς κατάστασης) Αποτελούνται από: μηχανικό οδηγό υλικό στο οποίο γίνεται η αποθήκευση ελεγκτή (controller) Για την επιλογή, δύο κύριες παράμετροι: ταχύτητα αποθήκευσης επανάκτησης κόστος ανά MB 19

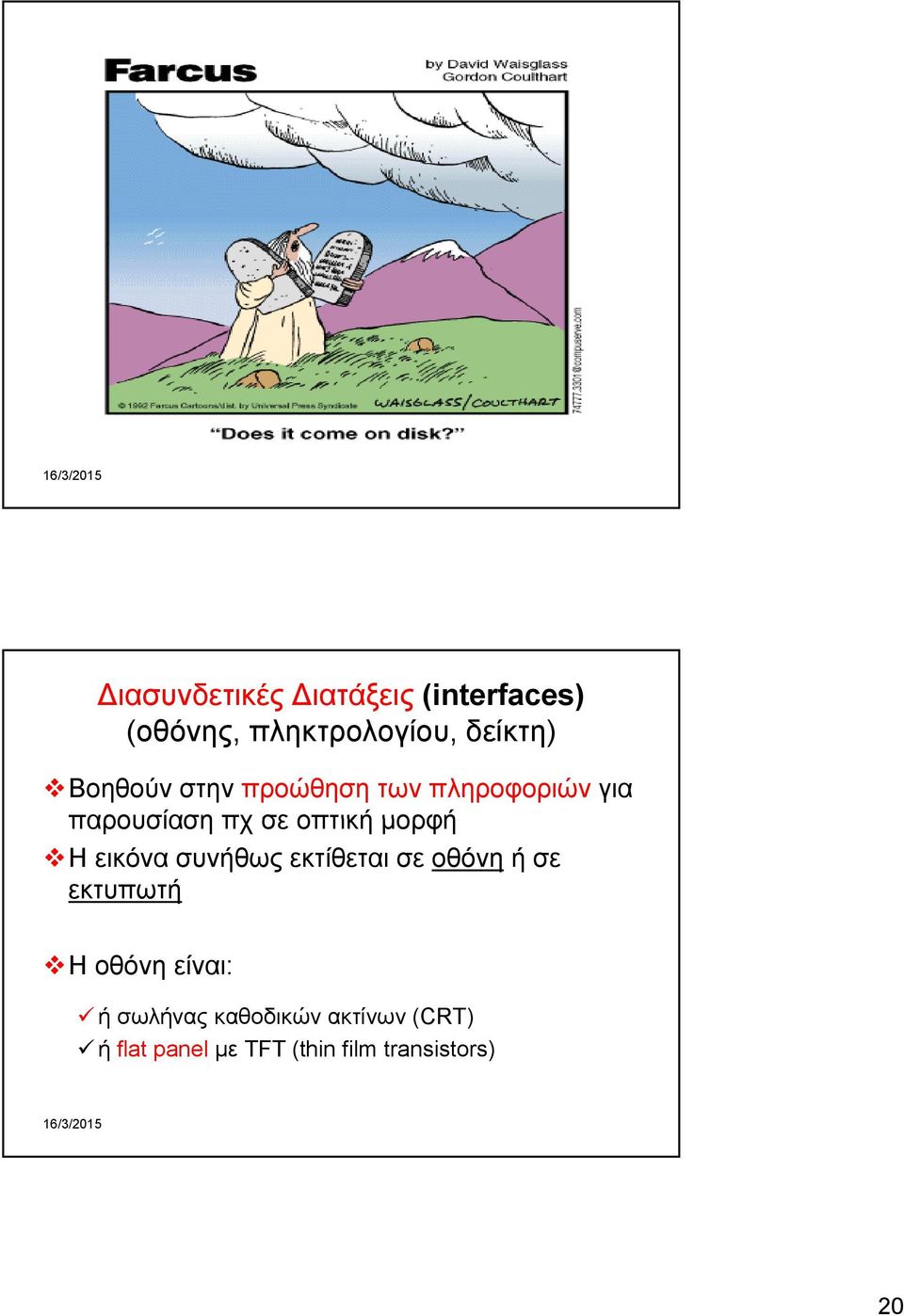

20 Διασυνδετικές Διατάξεις (interfaces) (οθόνης, πληκτρολογίου, δείκτη) Βοηθούν στην προώθηση των πληροφοριών για παρουσίαση πχ σε οπτική μορφή Η εικόνα συνήθως εκτίθεται σε οθόνη ή σε εκτυπωτή Η οθόνη είναι: ή σωλήνας καθοδικών ακτίνων (CRT) ή flat panel με ΤFT (thin film transistors) 20

21 Διασυνδετικές διατάξεις οθόνης H κάρτα ελέγχου της οθόνης δέχεται ψηφιακά δεδομένα από τη μνήμη τα αποθηκεύει σε δικό της χώρο παρέχει στο χρήση τη δυνατότητα επεξεργασίας των αρχικών δεδομένων (εικόνας και κειμένου) μετατρέπει το ψηφιακό σε αναλογικό σήμα για την τελική παρουσίαση στην οθόνη 21

22 Διασυνδετικές Διατάξεις (interfaces) απόκτησης (δεδομένων) και επικοινωνίας Επικοινωνία με άλλους υπολογιστές ή δίκτυο Απόκτηση δεδομένων και μέσω κάρτας ADC modem = modulator /demodulator NIC = network interface card, π.χ. ethernet Κάθε διασυνδετική διάταξη πρέπει να εξοπλιστεί με μια μοναδική διεύθυνση του δικτύου: αριθμός τηλεφώνου (δεκαψήφιος) ΙP (internet protocol) διεύθυνση π.χ Λειτουργία Υπολογιστικών Συστημάτων Παράγοντες που επηρεάζουν το χρόνο που απαιτεί ο υπολογιστής για να φέρει σε πέρας ένα έργο Ταχύτητα στο ρολόι της CPU (πχ. 3.4 GHz Pentium4) Αρχιτεκτονική της CPU (πχ. bits/instruction και «παραλληλισμός») Πλάτος διαύλου και ταχύτητα στο ρολόι ρύθμισης εισόδου εξόδου Προτεραιότητες στη μνήμη, διαστάσεις και στοιχεία Χρόνοι πρόσβασης και μεταφοράς δεδομένων προς και από συσκευές μαζικής αποθήκευσης Ταχύτητα μεταφοράς εντολών και έλεγχος χαρακτηριστικών 22

23 Γλώσσα μηχανής Γλώσσα Υπολογιστή εντολές στο δυαδικό σύστημα, για να εκτελεστούν από την CPU πχ (που απαιτεί λεπτομερή γνώση του συγκεκριμένου υπολογιστή) Γλώσσες υψηλού επιπέδου για τη «συγγραφή» προγράμματος χωρίς να είναι απαραίτητη η γνώση χαρακτηριστικών του συγκεκριμένου ρμ υπολογιστή απαιτούν την παρουσία μιας διάταξης αποδελτοποίησης (compiler) που θα μεταφράζει το πρόγραμμα σε γλώσσα μηχανής FORTRAN, Basic, Pascal, C, Java 46 23

24 Γ. Σχετικά με τις Εικόνες Παραγωγή ψηφιακής εικόνας Σε πολλές κλινικές τα απεικονιστικά συστήματα δίνουν τις εικόνες σε ψηφιακή μορφή Η αξονική τομογραφία και η εικόνα του μαγνητικού συντονισμού είναι ήδη ψηφιοποιημένες Όπου όμως υπάρχει ακόμη το αναλογικό ακτινολογικό φιλμ, αυτό μπορεί να ψηφιοποιηθεί με ειδικές συσκευές laser ή συσκευές ενοποιημένου φορτίου (ή ζευγών φορτίου) (ccd charged-coupled device) Παραγωγή ψηφιακής εικόνας H διαμόρφωση της ψηφιακής εικόνας πρέπει να είναι τέτοια ώστε να ελαχιστοποιείται η «αποδυνάμωσή» της, δηλ. η μείωση της διαγνωστικής της αξίας Για όσες εικόνες απαιτείται υψηλή διακριτική ικανότητα (όπως ακτινογραφίες της επεμβατικής μονάδας) θα πρέπει να φορμαριστούν σε μεγάλο πλήθος pixel (512 2 ή ) Για όσες εικόνες απαιτείται καλή ποιότητα αντίθεσης (contrast) (όπως οι εικόνες ποζιτρονιακής τομογραφίας) θα πρέπει να καταγράφονται σε pixels με μεγάλο αριθμό bit (16 bits per pixel). 24

25 Παραγωγή ψηφιακής εικόνας O ψηφιοποιητής του ακτινολογικού φιλμ σαρώνει την εικόνα με μια δέσμη φωτός, μετράει στην έξοδο το φως που διαπερνά την εικόνα και δημιουργεί μια δεύτερη εικόνα, όπου καταγράφεται, στα αντίστοιχα σημεία, η οπτική πυκνότητα (OD optical density) του αρχικού φιλμ. Παραγωγή ψηφιακής εικόνας Η πηγή φωτός μπορεί να είναι laser ή μια πηγή παράλληλων λ ακτίνων φωτός. Σε γενικές γραμμές το laser είναι αποδοτικότερο, κυρίως στις μεγάλες οπτικές πυκνότητες, ενώ η πηγή των παράλληλων ακτίνων, συνοδεύεται από μια ευθύγραμμη διάταξη ζευγών φορτίου (CCD) και σαν σύστημα είναι φθηνότερο και χρειάζεται λιγότερη συντήρηση. 25

26 Παραγωγή ψηφιακής εικόνας Το σύστημα laser εμπεριέχει: ανιχνευτή φωτός, φωτοπολλαπλασιαστή ή φωτοδίοδο και έναν μετατροπέα αναλογικού προς ψηφιακό σήμα (ADC -- analog-to-digital converter). To σύστημα CCD μετατρέπει το φωτεινό σήμα σε ηλεκτρονικό και έχει απλούστερη κατασκευή. 26

27 Κασέτα με PSP PSP ψηφιοποιητής (Images courtesy of AFGA) Θέση εργασίας 20: Digital Radiology 53 CCD based - lens coupled DR system 27

28 CCD based - fiber optic coupled DR system Digital detector Flat Panel (Images courtesy of GE Medical Systems) 20: Digital Radiology 56 28

29 Ψηφιακή Ακτινολογία Στα κλασικά φιλμ, η θέση στο επίπεδό τους και η αμαύρωση έχουν συνεχείς τιμές Η ψηφιακή ακτινολογία χρησιμοποιεί μια μήτρα-matrix ti για την απεικόνιση Η μήτρα είναι τετράγωνη ή ορθογώνια επιφάνεια διαιρεμένη σε γραμμές και στήλες. Το μικρότερο στοιχείο της μήτρας καλείται pixel Κάθε pixel της μήτρας χρησιμοποιείται για την αποθήκευση της αντίστοιχης τιμής της αμαύρωσης της εικόνας, που παρουσιάζεται με ένα θετικό ακέραιο αριθμό Η θέση κάθε pixel στη μήτρα είναι κωδικοποιημένη με τον αριθμό της γραμμής του και τον αριθμό της στήλης του με τη μορφή (x,y) 20: Digital Radiology 57 Different number of pixels per image: original was 3732 x 3062 pixels x 256 grey levels (21.8 Mbytes). Here, resized at 1024 x 840 (1.6 MB). 20: Digital Radiology 29

30 Different number of pixels per image: original was 3732 x 3062 pixels x 256 grey levels (21.8 Mbytes). Here, resized at 128 x 105 (26.2 kb). 20: Digital Radiology Different number of pixels per image: original was 3732 x 3062 pixels x 256 grey levels (21.8 Mbytes). Here, resized at 64 x 53 (6.6 kb) 20: Digital Radiology 30

31 Συμπίεση δεδομένων Μια τυπική ακτινογραφία θώρακος (PA+LAT) απαιτεί περίπου 20 MBy Αξονική τομογραφία 120 εικόνων 64 MBy SPECT Thallium 201 αιμάτωσης μυοκαρδίου 1 MBy Υπερηχοτομογραφία 60 εικόνων 16 MBy Καρδιακός Καθετηριασμός (στεφανιαία και αριστερής κοιλίας ) MBy Ψηφιακή Μαστογραφία (2 CCκαι 2 MLO) MBy Craniocaudal Lateromedial oblique κεφαλοουριαία μεσοπλάγια λοξή 62 31

32 Συμπίεση δεδομένων Η συμπίεση δεδομένων μειώνει το κόστος υλικού του δικτύου καθώς οι δεσμοί (links) μπορεί να έχουν χαμηλότερο bandwidth, όπως επίσης μειώνει και το κόστος της απαιτούμενης χωρητικότητας αποθήκευσης. Βέβαια, πριν από την προβολή στην οθόνη του τερματικού, θα πρέπει τα δεδομένα να απο-συμπιεστούν. Η συμπίεση είναι δύο ειδών: στην πρώτη δε χάνονται πληροφορίες, αλλά ο λόγος του αρχικού προς τον τελικό όγκο είναι μέχρι 3:1, ενώ στη δεύτερη ο λόγος μπορεί να ξεπεράσει το 15:1 με μικρή απώλεια της ποιότητας της εικόνας. Loss-less Image Compression BMP 228kb For most orthopaedic surgeons JPG compression is OK GIF 53kb TIF 225kb Implications are for file storage and transmission JPG 27kb 32

33 Ψηφιακή Αποθήκευση Εικόνων Συνήθως αποθηκεύονται με τη μορφή δισδιάστατης σειράς δεδομένων: Ι(1,1), Ι(2,1),, Ι(n,m) Η μικρότερη περιοχή της εικόνας καλείται pixel (picture element) και αντιπροσωπεύεται από μια τιμή (π.χ. ψηφιακή, επίπεδο αμαύρωσης ή Hounsfield unit) Τυπικές μήτρες: - CT: 512x512x12 bits/pixel - DR: 2048x2560x bits/pixel i Συνολικός αριθμός: bytes/image = pixels/image x bits/pixel x 1byte/8bits Επεξεργασία εικόνας Πρόσθεση ή αφαίρεση (π.χ. ψηφιακή αφαιρετική αγγειογραφία γρ DSA) Διήθηση χώρου (spatial filtering) εξομάλυνση (αφαίρεση ψηφιακού θορύβου-quantum mottle) επίταση διαχωριστικών (edge enhancement) Ανακατασκευή από προβολές back projection (π.χ. CT, SPECT, PET) fast fourier transform (π.χ. MRI) Υπολογισμός δεικτών φυσιολογικής λειτουργίας (π.χ. Πυρηνική Ιατρική) Δημιουργία και διαχείριση ογκομετρικών δεδομένων Συν-εγγραφή εικόνας (fusion) π.χ. CT και PET 33

34 67 Διάγνωση με βοήθεια υπολογιστή (Computer aided detection or diagnosis) Πρόκειται για πρόγραμμα υπολογιστή (με ειδικό αλγόριθμο και παραμέτρους) που υπολογίζει και συγκρίνει με προαποφασισμένο κατώφλι. Ανιχνεύονται δηλαδή χαρακτηριστικά της εικόνας που πιθανότατα είναι κλινικώς σημαντικά Λειτουργούν ως δευτερεύοντες «αναγνώστες» για να επισημάνουν σημεία που πιθανώς διαφεύγουν από την προσοχή του διαγνώστη Π.χ. στη μαστογραφία βοηθούν στο διαχωρισμό: - μικρών μαζών - μικροασβεστωμάτων - παραμορφώσεων από το σύστημα 34

35 Παρουσίαση Εικόνας Μετατροπή μιας ψηφιακής μήτρας-εικόνας που βρίσκεται στη μνήμη της κάρτας γραφικών, σε αναλογικό οπτικομαγνητικό σήμα με τη βοήθεια DAC Οι ψηφιακές τιμές στη μήτρα περνούν από σάρωση πριονωτής μορφής (σε συνάρτηση με το χρόνο) και μετατρέπονται σε αναλογικό σήμα μεταβαλλόμενο με το χρόνο Το αναλογικό σήμα οδηγείται στην οθόνη 70 35

36 Καταγραφέας Flat Panel Οι περισσότεροι χρησιμοποιούν στρώμα υγρών κρυστάλλων LCD (liquid crystal display) και τεχνική thin film transistor, t TFT Όταν εφαρμόζεται διαφορά δυναμικού στους υγρούς κρυστάλλους, οι τελευταίοι περιστρέφουν το επίπεδο πολωμένου φωτός που πέφτει πάνω τους Στη συνέχεια το ίδιο φως πέφτει σε δεύτερο πολωτή με επίπεδο πόλωσης κάθετο ως προς του πρώτου Αποτέλεσμα: το αναλογικό σήμα (δυναμικό) ρυθμίζει και ελέγχει την ένταση του εξερχόμενου φωτεινού σήματος 72 36

37 Spata Airport Tower, Athens 74 37

38 Επίταση της αντίθεσης στην οθόνη (contrast enhancement) Παρόλο που υπάρχουν DAC των 10-bit, το οπτικό σύστημα του ανθρώπου μπορεί να διακρίνει μόνο 2 6 ως 2 8 αποχρώσεις του γκρι Γι αυτό, από μια εικόνα CT των 12-bit, αποθηκεύονται μεν κάθε στιγμή 4096 αποχρώσεις, αλλά παρουσιάζονται μόνο 256 Είναι πολλές φορές επιθυμητή η διαδραστική ρύθμιση της αντίθεσης (contrast) μίας εικόνας Η μεταβολή-ενίσχυση της αντίθεσης σε μια εικόνα για βελτιωμένη οπτική παρουσίαση, απαιτεί τη χρήση ενός «πίνακα μετάφρασης» (LUT - look-up table), που παρεμβάλλεται μεταξύ της μνήμης της κάρτας γραφικών και του DAC 76 38

39 Χαρακτηριστικά της εικόνας Ανάλογα με το είδος της ψηφιακής εικόνας (CT, MRI, US, PET, mammo) αλλάζουν και τα απαραίτητα τεχνικά χαρακτηριστικά που πρέπει να έχει η οθόνη ενός τερματικού π.χ. εικόνες από την Πυρηνική Ιατρική, συνήθως θέλουν χρώμα και δυνατότητα προβολής κινούμενης εικόνας, ενώ η ερμηνεία τυπικής ακτινογραφίας βασίζεται στη διάκριση αποχρώσεων του γκρι. Χαρακτηριστικά της εικόνας Τα περισσότερα τερματικά ήταν της τεχνολογίας CRT, αλλά η χρήση των flat-panel με την ενεργή μήτρα υγρών κρυστάλλων (LCD), αυξάνεται συνεχώς. 39

40 Monitors - Flat-Panel Monitors Κατά τη σάρωση των pixels της οθόνης, ειδικές μήτρες ελέγχουν την ηλεκτρική τους αγωγιμότητα ρυθμίζοντας την ένταση του τελικού σήματος (τεχνική: thin film transistor, t TFT) Κάθε pixel θα δώσει φως μόνον όταν δεχθεί σήμα ταυτόχρονα από την οριζόντια και κάθετη συνιστώσα του παθητικές μήτρες (μια τρίοδος για κάθε γραμμή και μια για κάθε στήλη pixel) ενεργές μήτρες (μια τρίοδος και ένας πυκνωτής διατήρησης της έντασης του σήματος για κάθε pixel ή τρεις και τρεις αντίστοιχα στις έγχρωμες οθόνες) 40

41 Χαρακτηριστικά της εικόνας Μια οθόνη χαρακτηρίζεται από παραμέτρους όπως: διακριτική ικανότητα, βαθμός παραμόρφωσης, διάκριση της αντίθεσης, μέγιστη φωτεινότητα, δυναμικό εύρος και ομοιογένεια φωτεινότητας, θόρυβος, ρυθμός ανανέωσης (refresh rate), παραμονή (persistence) κλπ. Χαρακτηριστικά της εικόνας Η λαμπρότητα (brightness) μιας οθόνης περιγράφεται με το μέγεθος: φωτεινότητα (luminance), i η οποία όμως επηρεάζεται από τη διαφορετική ευαισθησία του ανθρώπινου ματιού στα διάφορά μήκη κύματος του ορατού φωτός. Η διάκριση της αντίθεσης (constrast resolution) μιας οθόνης καθορίζεται ρζ από το δυναμικό εύρος της φωτεινότητας και ειδικότερα από τη διαφορά (ή το λόγο) της μέγιστης από (ή προς) την ελάχιστη τιμή της. 41

42 U2 European tour Χαρακτηριστικά της εικόνας Η διακριτική ικανότητα ενός CRT, σε διεύθυνση κάθετη των γραμμών σάρωσης, καθορίζεται κυρίως από τον αριθμό των γραμμών σάρωσης και τη διάμετρο (σε κάθετη διεύθυνση) της διατομής της δέσμης των ηλεκτρονίων, όταν συγκρουσθούν με την φθορίζουσα οθόνη. Η διακριτική ικανότητα σε διεύθυνση παράλληλη με τις γραμμές σάρωσης, καθορίζεται κυρίως από τη διάμετρο της διατομής της δέσμης των ηλεκτρονίων. 42

43 85 Fast scanning = Quick refresh (less flicker) 86 43

44 Χαρακτηριστικά της εικόνας Ο ρυθμός ανανέωσης (refresh rate), είναι ο αριθμός των ολοκληρωμένων σαρώσεων της οθόνης ανά δευτερόλεπτο. Πρέπει να είναι μεγαλύτερος των 50 κύκλων / sec (συνήθως MΗz), ώστε το ανθρώπινο μάτι να βλέπει την οθόνη ως συνεχώς φωτεινή. Χαρακτηριστικά της εικόνας Η παραμονή (persistence) είναι η καθυστερημένη η εκπομπή φωτός από τη φθορίζουσα οθόνη. Το φθορίζον υλικό εκπέμπει φως και στο χρονικό διάστημα μεταξύ δύο σαρώσεων. Η παραμονή διευκολύνει στην παρατήρηση στατικών εικόνων, γιατί μειώνει το στατιστικό θόρυβο, αλλά μπορεί να «παραμορφώσει» τις πληροφορίες μιας δυναμικής μελέτης. 44

45 Χαρακτηριστικά της εικόνας Όλες οι οθόνες των τερματικών μονάδων προσθέτουν θόρυβο χώρου και χρόνου στις προβαλλόμενες εικόνες. Στις οθόνες CRT, το θόρυβο χώρου δημιουργεί κυρίως η κοκκιόμορφη υφή του φθορίζοντος υλικού, ενώ ο θόρυβος χρόνου οφείλεται κυρίως στις μικρές αυξομειώσεις της έντασης της δέσμης των ηλεκτρονίων. Κοκκιόμορφη υφή και dot pitch Dot pitch είναι η απόσταση μεταξύ των κόκκων του φωσφόρου που συναποτελούν ένα pixel Στις έγχρωμες οθόνες τρεις κόκκοι (κόκκινος, πράσινος και κυανός) συνιστούν το pixel Σε μια καλή οθόνη το dot pitch δεν πρέπει να ξεπερνά τα 0.28 mm 90 45

46 Fine dot pitch = Crisp displays 91 Ψευδο-έγχρωμη παρουσίαση Το πλάτος του σήματος που δημιουργείται κατά την παραγωγή γή των ακτινολογικών εικόνων δεν εμπεριέχει πληροφορία για χρώμα Υπάρχουν περιπτώσεις (π.χ. υπέρηχοι Doppler ή στην Πυρηνική Ιατρική) που «προστίθεται» χρώμα στην τελική εικόνα για να βοηθηθεί η «ερμηνεία» της Η προσθήκη χρώματος γίνεται με τη χρήση ομάδας LUT και DAC Η καταγραφή της ψηφιακής εικόνας μπορεί να γίνει σε φωτογραφικό φιλμ ή σε χαρτί 46

47 93 Δ. Εικόνα και Δίκτυο Δίκτυα υπολογιστών Επιτρέπουν τη μεταφορά πληροφοριών μεταξύ δύο ή περισσοτέρων τερματικών. Επιτρέπουν στους υπολογιστές να μοιράζονται από κοινού περιφερειακές μονάδες, όπως εκτυπωτές, σαρωτές ή laser συσκευές λήψης. Στηρίζουν υπηρεσίες ηλεκτρονικού ταχυδρομείου ( ), μεταφοράς ηλεκτρονικών φακέλων και αξιοποίησης απομακρυσμένων τερματικών. 47

48 Digital Image Transfer BMJ 95 Δομή και λειτουργία των δικτύων Τα πρωτόκολλα του δικτύου περιγράφουν μεθόδους επικοινωνίας και κυκλοφορίας των δεδομένων στο δίκτυο. Το υλικό (hardware) και το λογισμικό (software) πρέπει να ταιριάζουν, να είναι συμβατά με το πρωτόκολλο επικοινωνίας. 48

49 Τυποποίηση δικτύων Κύρια συστήματα: ISO (Διεθνής) ITU-T (πρώην CCITT - Διεθνής) ETSI (Ευρωπαϊκός) ΙΕΕΕ (ΗΠΑ) ANSI (Αμερική) International Standardization Organization (ISO) Γενικό Μοντέλο Δικτύωσης Open Systems Interconnection (OSI) 7. Επίπεδο Εφαρμογών Υπηρεσίες υψηλού επιπέδου (ftp, , κλπ) 6. Επίπεδο Παρουσίασης Μετάφραση, κρυπτογράφηση, συμπίεση, κλπ 5. Επίπεδο Συνόδου Εγκατάσταση σύνδεσης, συγχρονισμός 4. Επίπεδο Μεταφοράς Έλεγχος ροής, χειρισμός λαθών, σειρά, κλπ 3. Επίπεδο Δικτύου Διευθυνσιοδότηση, δρομολόγηση, μεταγωγή, κλπ 2. Επίπεδο Σύνδεσης Δεδομένων Data + Header = Frame 1. Φυσικό Επίπεδο Μετάδοση σήματος (ηλεκτρικού, οπτικού, κλπ) 98 49

50 Δομή και λειτουργία των δικτύων Ο όρος server -διακομιστήςαναφέρεται σε έναν υπολογιστή στο δίκτυο που παρέχει μια ΥΠΗΡΕΣΙΑ στους άλλους υπολογιστές του δικτύου. Ένας υπολογιστής με μια σειρά μαγνητικών δίσκων που παρέχει χώρο αποθήκευσης αρχείων για άλλους υπολογιστές λέγεται «file server». Υπάρχουν ακόμη servers εκτύπωσης, servers εφαρμογής, servers βάσης δεδομένων, servers ηλεκτρονικού ταχυδρομείου, servers διαδικτύου και άλλοι. Η μονάδα Ψηφιακής Ακτινολογίας Εκτός από τις αίθουσες των ακτίνων Χ και τα απεικονιστικά συστήματα, η μονάδα Ψηφιακής Ακτινολογίας έχει δυο ακόμη συνιστώσες: A Radiology Information management System (RIS) that can be a subset of the hospital information system (HIS) A Picture Archiving and Communication System (PACS). 20: Digital Radiology

51 PACS (Picture Archiving and Communications Systems) Το PACS είναι ένα σύστημα με στόχο να αρχειοθετεί, διαχειρίζεται, διανέμει και αποθηκεύει ιατρικές εικόνες και δεδομένα (που συχνά έχουν μεγάλο όγκο), με τρόπο ώστε η πρόσβαση σε αυτά, μέσα σε κατάλληλα διαμορφωμένο δίκτυο, από εξουσιοδοτημένα τερματικά, να είναι βατή. Η αξιοπιστία και η απλότητα αυτής της λειτουργίας εξαρτάται από ποικίλους παράγοντες, που ξεκινούν από εξειδικευμένα εξαρτήματα υπολογιστών και δικτύων (hardware) και φτάνουν στην ανάπτυξη έξυπνων και ευέλικτων προγραμμάτων υπολογιστών (software). Παρουσίαση της εικόνας Οι εικόνες με τη βοήθεια του συστήματος PACS μπορούν να μεταφερθούν και να προβληθούν σε απομεμακρυσμένες ηλεκτρονικές συσκευές (οθόνες): όπως ς σωλήνες καθοδικών ακτίνων (CRT Cathode ray tube) ή σε flat panel Είναι επίσης εφικτό να καταγραφούν με video ή laser camera σε φωτογραφικό φιλμ που μετά τη χημική επεξεργασία μπορεί να προβληθούν σε ειδικές οθόνες. Όπου χρειαστεί, η ψηφιακή εικόνα μετατρέπεται σε αναλογική με ένα DAC (digital to analog converter) 51

52 103 PACS και Τηλε-ακτινολογία PACS : Picture archiving and communications systems Πρότυπα: - ACR για τηλε-ακτινολογία - DICOM (digital it imaging i and communications in medicine) Αφορούν δίκτυα για μεταφορά εικόνας και δεδομένων Παρεμβαίνουν: - στην λήψη των δεδομένων για τη δημιουργία ψηφιακών εικόνων - στην αποθήκευσή τους - στην παρουσίασή τους για ερμηνεία και γνωμάτευση 52

53 PACS (συνέχεια) Το PACS είναι ένα σύστημα για την αποθήκευση, διαχείριση και διανομή ακτινολογικών εικόνων. Τηλε-Ακτινολογία είναι η Ακτινολογία η εξοπλισμένη με τη δυνατότητα μεταφοράς αυτών των εικόνων σε πολλά τερματικά της νοσοκομειακής (συνήθως) μονάδας, και μάλιστα σε τερματικά που μπορεί να είναι αρκετά απομακρυσμένα από το ακτινολογικό μηχάνημα. PACS (συνέχεια) Το σύστημα PACS και η Τηλε-ακτινολογία συνδέονται πολύ στενά, δεν έχουν όμως την αποκλειστικότητα χρήσης το καθένα για το άλλο. Όταν «συνεργάζονται» ο στόχος είναι να παρέχουν την όσο το δυνατόν καταλληλότερη εικόνα στο χρήστη του τερματικού, συνήθως τον διαγνώστη ακτινολόγο. 53

54 107 PACS (συνέχεια) Το σύστημα PACS διαφέρει σημαντικά σε μέγεθος και σε ειδικότερο στόχο από Νοσοκομείο σε Νοσοκομείο και από Κλινική σε Κλινική. Μπορεί να είναι σε αποκλειστική χρήση μιας μονάδας Πυρηνικής Ιατρικής ή του τμήματος Υπερήχων. Μπορεί να εμπεριέχει και τις μονάδες Επεμβατικής Ακτινολογίας, Μαγνητικού Συντονισμού ή /και Αξονικής Τομογραφίας. Μπορεί επίσης, να εμπεριέχει αντίστοιχες μονάδες πολλών Ιατρικών Κέντρων. Μπορεί ακόμα να επεκτείνεται και στις μονάδες Εντατικής θεραπείας, Άμεσης επέμβασης, ή και Παθολογίας. 54

55 PACS (συνέχεια) Η Τηλε Ακτινολογία μπορεί να παρέχει την πρόσβαση και επικοινωνία μικρών ιατρικών κέντρων σε μεγάλες Ακτινολογικές Κλινικές και σε ειδικούς ακτινολόγους. Θα πρέπει βέβαια, το μικρό ιατρικό κέντρο, να είναι εφοδιασμένο τουλάχιστον με ψηφιοποιητές η ακτινογραφιών και να υπάρχει ειδική γραμμή επικοινωνίας με την Κεντρική Μονάδα, όπου οι εικόνες θα εμφανίζονται σε συγκεκριμένα τερματικά. PACS (Picture Archiving and Communications Systems) Αλλά, για να είναι αποδεκτό σήμερα ένα σύστημα PACS θα πρέπει να προσαρμοστεί στις αρχές ενός νεότερου συστήματος - πρωτοκόλλου: του DICOM [(Digital Imaging Communications in Medicine) «Πρότυπο μεταφοράς ιατρικών ψηφιακών εικόνων»] Πρόκειται για ομάδα πρωτοκόλλων που θέτουν κανόνες: στην ψηφιακή απεικόνιση (ανάκτηση και διαμόρφωση εικόνων και σχετιζομένων πληροφοριών από απεικονιστικά μηχανήματα με προτυποποιημένο τρόπο) και την «κυκλοφορία» της από τις πηγές παραγωγής (λήψης) (απεικονιστικά συστήματα) στα τερματικά μιας ιατρικής μονάδας. 55

56 DICOM format στις εικόνες: Οι ακτινολογικές εικόνες με DICOM format εκτός από την εικόνα περιέχουν και ένα header, με ομάδα πρόσθετων δεδομένων: το σύστημα X ray που έδωσε την εικόνα την ταυτότητα του ασθενή το ακτινογραφικό πρωτόκολλο, στοιχεία δοσιμετρίας κ.α

57 PACS και DICOM Στο παρελθόν, οι κατασκευαστές απεικονιστικών μηχανημάτων, εφάρμοζαν «ατομικά» πρωτόκολλα καταγραφής δεδομένων και εικόνων κατά την εξέταση, απαγορεύοντας έτσι ουσιαστικά τη μεταφορά, αποθήκευση και προβολή των εικόνων διαφορετικών κατασκευαστών σε ένα σύστημα PACS. To πρόβλημα λύθηκε με την παρέμβαση της ACR (American College of Radiology) και της ΝΕΜΑ (National Electrical Manufacturers Association), που επιχορήγησαν τη δημιουργία του πρωτοκόλλου DICOM (Digital Imaging and Communications in Medicine). Λήψη εικόνας Η διαδικασία στην Ψηφιακή Ακτινογράφηση Επεξεργασία της εικόνας Παρουσίαση της εικόνας Σημαντικός ο ρόλος των συνθηκών του περιβάλλοντος Αρχειοθέτηση της εικόνας (PACS) Ανάκληση της εικόνας για μελέτη Σημαντικός ο ρόλος του χρόνου που απαιτείται για την έλευση της εικόνας 20: Digital Radiology 57

58 Τα βασικά ενός συστήματος PACS Radiotherapy Department 20: Digital Radiology 115 Πρότυπο ACR Η τηλε-ακτινολογία είναι εξοπλισμένη με σύστημα μεταφοράς των εικόνων σε απομακρυσμένα δωμάτια από αυτό, στο οποίο δημιουργούνται, και σύστημα επιστροφής της ιατρικής αναφοράς (medical report) Το πρότυπο ACR πρωτοδημοσιεύτηκε το 1994 και ακολούθησαν βελτιωμένες «εκδόσεις» το 1996, 1998, 2002 Το πρότυπο ACR περιγράφει: τα προσόντα που πρέπει να έχει το προσωπικό κάθε εμπλεκόμενης ειδικότητας τα τεχνικά χαρακτηριστικά του εξοπλισμού τις συνθήκες και προϋποθέσεις αδειοδότησης και πιστοποίησης την περιοδικότητα και το είδος των ελέγχων καλής λειτουργίας τη διαχείριση των δεδομένων των ψηφιακών εικόνων (παρέχει τα χαρακτηριστικά και διαχωρίζει τις εικόνες αναλόγως της επιφάνειάς τους) 58

59 Πρότυπο DICOM Προσφέρει λύσεις με: σαφείς ορισμούς των χρησιμοποιούμενων όρων τυποποίηση της ψηφιακής εικόνας περιγραφή των δυνατοτήτων διασύνδεσης καθορισμό προδιαγραφών για μεταφορά εικόνας περιγραφή προσυμφωνημένων κανόνων επικοινωνίας έγγραφη συμφωνία από όσους αποδέχονται και υιοθετούν το πρότυπο Κυριάρχησε στη μεταφορά των ιατρικών εικόνων Έχει ενσωματώσει τις απαιτήσεις των ήδη υπαρχόντων δικτύων Πρόκειται για χιλιάδες σελίδες παρόλο που περιορίζεται στις απολύτως απαραίτητες διευκρινίσεις DICOM Standards Κανόνες για ανταλλαγή δεδομένων και σωστή επικοινωνία μεταξύ: μηχανημάτων, υπολογιστών και νοσοκομείων, σύμφωνα με οδηγίες της National Electronic Manufacturer s Association, NEMA Παρέχουν τη δυνατότητα αμφίδρομης επικοινωνίας που: ελαχιστοποιεί τον κίνδυνο των «συγκρούσεων» βοηθά-προωθεί τη δυνατότητα εξέλιξης και αναβάθμισης του συστήματος 59

60 PACS (Picture Archiving and Communications Systems) Μετά τη σωστή εναρμόνιση (στο πρωτόκολλο DICOM), ο «κατασκευαστής» των PACS θα πρέπει να «κτίσει» το έργο του με πολλή προσοχή, ώστε να ανταποκρίνεται στις εκάστοτε απαιτήσεις των χειριστών. Ιδιαίτερη προσοχή πρέπει να δίνεται στους «κόμβους» των λεωφόρων επικοινωνίας του δικτύου, που συνδέουν τους «τόπους» δημιουργίας των ψηφιακών εικόνων και δεδομένων, με τους «τόπους» αναζήτησης και επεξεργασίας αυτών. Το PACS είναι ένα πολυσύνθετο, κατανεμημένο, ηλεκτρονικό σύστημα και κάθε κόμβος έχει το δικό του ρόλο στη ροή των εικόνων 60

61 Ethernet 7x 8x 9x 10x 11x 12x 7x 8x 9x 10x 11x 12x C A x 2x 3x 4x 5x 6x 1x 2x 3x 4x 5x 6x A B MedEsys RADIOLOGIC RIS Server InteleRAD IntelePACS PACS Server(s) Dual Monitor Diagnostic Viewer and MedESYS Dictation Interface, Reading of prefetched Patient Studies Large format Postscript Laser Printer Tape Library or Redundant Server UltraPRO DICOM Diagnostic Workstations Film Scanner Ethernet t Hub Local Modalities at same site as Main PACS Servers (MRI, CT, US, NM, CR, etc.) InteleRAD's IntelePACS System Controls Radiology Images from modalities to: Archival Viewing Stations Push prefetching Diagnostic worklist Web Server MedESYS 's Radiologic RIS Coordinates Imaging transaction: Appointment Prefetching Diagnostic worklist Dictation Web security Billing Router w/onboard Hardware Firewall or Point to Point OFF-Line Referal Physician reading off CD based viewercreated by Standard UltraPRO Workstation UltraPRO Light on CD On-line WEB dictation audio, dictation report, key images or complete series as desired. Secure connection protected by Patient level Referal physician password.. IntelePACs/Radiologic WEB Modules Remote Modalities sending to PACS Servers by Point to Point or Secure Internet Connection COMPLETE PACS Integration: InteleRAD IntelePACS, Medesys RadioLogic & Ramsoft UltraPRO UltraPRO Workstation Dual Monitor Diagnostic Viewer and MedESYS Dictation Interface, Reading of prefetched Patient Studies Remote - UltraPRO Workstation InteleRAD On-line Monitoring MedESYS On-line Monitoring PACS (Picture Archiving and Communications Systems) Το σύστημα PACS μπορεί: να αναπαραγάγει ψηφιακές εικόνες ταυτόχρονα σε πολλά τερματικά, π.χ. σε αυτό του ακτινολόγου και σε αυτό του παθολόγου του υπεύθυνου για το συγκεκριμένο ασθενή να κρατήσει πολλές εικόνες αποθηκευμένες για μεγάλο χρονικό διάστημα να δημιουργήσει ένα filmless περιβάλλον, όπου «η απώλεια ακτινογραφιών», ένα από τα κυριότερα προβλήματα στα μεγάλα Νοσοκομεία, τείνει πλέον να εκλείψει να βοηθήσει τα απομακρυσμένα αγροτικά ιατρικά κέντρα να επικοινωνούν με νοσοκομεία των μεγάλων πόλεων, να στέλνουν ακτινογραφίες, να ανταλλάσσουν γνώμες και πληροφορίες, που στηρίζουν τη σωστή διάγνωση και τρόπο θεραπείας 61

62 Το σύστημα PACS ελέγχει interfaces: PACS (συνέχεια) απεικονιστικών συσκευών, που παράγουν ψηφιακές εικόνες ψηφιακών συσκευών αποθήκευσης εικόνων τερματικών μονάδων με πολλές οθόνες και το δίκτυο των υπολογιστών, που συνδέει όλες αυτές τις συσκευές PACS (συνέχεια) Το σύστημα PACS εμπεριέχει: ένα εξειδικευμένο λογισμικό διαχείρισης βάσεων δεδομένων, ώστε να υπάρχει δυνατότητα καταχώρησης και εντοπισμού των εικόνων και ένα εξειδικευμένο λογισμικό που να δίνει τη δυνατότητα στο διαγνώστη ακτινολόγο να διαλέγει και να επεξεργάζεται τις εικόνες. 62

63 Ψηφιακή Αποθήκευση Εικόνων Στο σύστημα PACS η αποθήκευση των εικόνων γίνεται συνήθως με «ιεραρχικές» μεθόδους, όπου οι πιο πρόσφατες εικόνες είναι διαθέσιμες σε σειρές μαγνητικών σκληρών δίσκων και υπάρχει συνεχής μεταφορά των παλαιότερων αό εικόνων σε μικρότερης ταχύτητας αλλά μεγαλύτερης χωρητικότητας μέσα αποθήκευσης, όπως οι οπτικοί δίσκοι και οι μαγνητικές ταινίες. Ψηφιακή Αποθήκευση Εικόνων Η απαιτούμενη συνολική χωρητικότητα των δεδομένων μιας μονάδας εξαρτάται από το σύστημα PACS που διαθέτει και από το φόρτο εργασίας. Για παράδειγμα ένα τμήμα πυρηνικής ιατρικής μεσαίου μεγέθους (για τα αμερικάνικα δεδομένα) «παράγει» μερικά gigabytes (10 9 ) εικόνων το χρόνο (ένας μόνο μαγνητικός δίσκος μεγάλης χωρητικότητας και λίγοι επαναγραφόμενοι οπτικοί δίσκοι θεωρούνται αρκετοί). Όμως ένα τμήμα ακτινολογίας και πάλι μεσαίου μεγέθους, με CT, MRI, ψηφιακό ακτινογράφο μπορεί να παράγει μερικά terabytes (10 12 ) το χρόνο, όπως και ένα τμήμα καρδιακού καθετηριασμού επεμβατικής καρδιολογίας. 63

64 Ψηφιακή Αποθήκευση Εικόνων Υπάρχει η αποθήκευση «on line», που χρησιμοποιεί μαγνητικούς δίσκους και παρέχει άμεση πρόσβαση στα αρχεία. Η αποθήκευση μπορεί να είναι «near line» που αναφέρεται σε «jukeboxes» οπτικών δίσκων (πιο γρήγοροι) ή μαγνητικών ταινιών (πιο φθηνές) και η πρόσβαση απαιτεί περίπου 1 λεπτό, χωρίς παρέμβαση του ανθρώπινου παράγοντα. Η αποθήκευση «off line» χρησιμοποιεί επίσης οπτικούς δίσκους ή μαγνητικές κασέτες τοποθετημένες σε ράφια. Η ανθρώπινη παρέμβαση εδώ, είναι απαραίτητη. Η αποθήκευση μπορεί να γίνει σε έναν υπολογιστή (storage server) ή μπορεί να κατανεμηθεί σε περισσότερους, μέσα στο δίκτυο

65 Πλεονεκτήματα των PACS άμεση πρόσβαση σε πλήθος εικόνων, από πολλούς χρήστες (επιτάχυνση της κλινικής διαδικασίας) δυνατότητα επεξεργασίας της εικόνας και σύγκρισής της με παλαιότερες μείωση της απώλειας εξετάσεων-φιλμ μείωση χώρου αποθήκευσης των εξετάσεων- αναφορών (πρώην film) δυνατότητα διάγνωσης με τη βοήθεια λογισμικού Μειονεκτήματα των PACS συχνή ανανέωση εξοπλισμού (κυρίως του βοηθητικού) (εκτός από την πρώτη «μεγάλη» αλλαγή) ανάγκη συνεχούς παρουσίας τεχνικού προσωπικού υποστήριξης του συστήματος χαμηλότερο δυναμικό εύρος και χειρότερη διακριτική ικανότητα στην οθόνη σε σχέση με το φιλμ (κάτω από ορισμένες συνθήκες) χρόνος προσαρμογής των ακτινολόγων στη νέα τεχνολογία ασφάλεια και αξιοπιστία (πιθανή πρόσβαση μη εξουσιοδοτημένων ατόμων) 65

66 Ασφάλεια στο PACS ασφαλές περιβάλλον αυτόματο back up σε περίπτωση φωτιάς, πλημμύρας, διακοπής ρεύματος προστασία από κλοπή ή υποκλοπή εμπιστευτικότητα στην μεταφορά πληροφοριών εγγυημένη προστασία των δεδομένων ασφαλείς λί δοκιμές και βλ βελτιώσεις μόνιμη επισήμανση των εικόνων με δεδομένα που τη συνοδεύουν 66
