1 ΕΜΠΡΟΣΘΙΟΣ ΦΟΡΤΩΤΗΣ ΚΑΝΕΙ ΤΟΥΣ ΜΙΚΡΟΥΣ ΜΕΓΑΛΟΥΣ!

2 ΠΡΟΣΘΕΤΗ ΑΞΙΑ ΓΙΑ ΜΙΚΡΑ ΤΡΑΚΤΕΡ Μικροί χώροι, μικρές επιφάνειες και στενοί δρόμοι. Εδώ τα μικρά τρακτέρ αισθάνονται καλά. Διότι παρέχεται η δυνατότητα ελιγμών και ταυτόχρονα ισχύς και αντοχή. Ανήκετε κι εσείς στην ομάδα των χρηστών μικρών μηχανημάτων; Είστε ίσως εκπρόσωπος κοινοτήτων, πάροχος υπηρεσιών, έχετε μικρή γεωργική επιχείρηση, φάρμα αλόγων ή είστε καλλιεργητής οπωροφόρων ή αμπελουργός; Τότε γνωρίζετε: Ένα τόσο μικρό τρακτέρ είναι ιδανικό με τον κατάλληλο εμπρόσθιο φορτωτή. Το καλύτερο είναι ένα ποιοτικό μηχάνημα: Το CompactLine της STOLL!» Ας κάνουμε τα αδύνατα δυνατά: Και το νέο FC 150 διαθέτει όπως και τα άλλα ένα πλαίσιο εναλλαγής Skid Steer για την αντίστοιχη γκάμα εργαλείων. Η ευελιξία και η πολυχρηστικότητα έχουν για μας σημασία. «Η STOLL συνδυάζει την τεχνολογική της γνώση με την απαίτηση των πελατών σήμερα για εύκολο χειρισμό: Το CompactLine προσφέρει από το μικρό περιστρεφόμενο βραχίονα για τρακτέρ με ισχύ μεταξύ 15 και 25 PS έως τα μεγαλύτερα αδέρφια FC 550 H και P για τρακτέρ γύρω στα 60 PS μια ευρεία γκάμα μοντέλων. 2 3

3 3 4 1 Η ΠΟΙΟΤΗΤΑ ΠΡΟΕΡΧΕΤΑΙ ΑΠΟ ΤΗΝ ΤΕΧΝΟΓΝΩΣΙΑ Σύνδεση και αποσύνδεση μέσω συστήματος εισαγωγής Κύλινδροι ανύψωσης διπλής ενεργείας για υψηλή απόδοση ανύψωσης Βέλτιστη γωνία κλίσης προς τα πάνω και προς τα κάτω με οπτική ένδειξη για τη γωνία του εργαλείου Μηχανικός παράλληλος οδηγός σε φορτωτές Ρ Μέσω του περασμένου εγκάρσιου σωλήνα από τους ορθοστάτες παρέχεται σταθερότητα 5 6 Όποιος έχει χρησιμοποιήσει STOLL γνωρίζει: Εδώ εφαρμόζεται η τεχνολογική γνώση στο έπακρο. Μεγάλη ασφάλεια χρήσης, εξαιρετική ποιότητα, άριστη ορατότητα χάρη στη μελετημένη κατασκευή αυτό είναι το CompactLine.» Οι πελάτες των μικρών μηχανημάτων ενδιαφέρονται για την ποιότητα σε ό,τι αφορά το φορτωτή επενδύουν ευχαρίστως σε κάτι μετρημένο. Αυτό εξασφαλίζει μεγάλη διάρκεια ζωής. Επίσης σημαντικό ρόλο παίζει η ακριβής προσαρμογή των προσαρτώμενων μερών που έχουμε αναπτύξει έτσι η συναρμολόγηση στο συνεργείο των διανομέων μας γίνεται γρήγορα και εύκολα! «Υψηλή απόδοση φορτωτή χάρη στους κυλίνδρους διπλής ενεργείας του φορτωτή Μέγιστη άνεση για τον οδηγό με την οπτική ένδειξη για τη γωνία εργαλείου Γρήγορη και εύκολη σύνδεση και αποσύνδεση με το σύστημα εισαγωγής Υψηλή ευστάθεια: Ο εγκάρσιος σωλήνας είναι περασμένος μέσα από τους ορθοστάτες Ο χειρισμός του συστήματος στάθμευσης είναι εύκολος και δε χρειάζεται εργαλείο Μηχανισμός ασφάλισης στο πλαίσιο γρήγορης αλλαγής με αμφίπλευρο χειρισμό Ποικιλία για όλες τις εργασίες μέσω της ειδικής γκάμας εργαλείων για αυτή τη σειρά Δυνατότητα πρόσθετου εξοπλισμού με πρακτικά παρελκόμενα όπως το τρίτο κύκλωμα ελέγχου, το Comfort-Drive ή η ασφάλεια χαμηλώματος Πλαίσιο γρήγορης αλλαγής Skid Steer ο Κύκλωμα ελέγχου κατόπιν επιθυμίας Ασφαλές και αξιόπιστο σύστημα απόθεσης με ευκολότερο χειρισμό χωρίς να χρειάζεται εργαλείο Πλαίσιο γρήγορης αλλαγής με μηχανισμό ασφάλισης εργαλείου αμφίπλευρου χειρισμού

4 ΤΟ ΜΙΚΡΟ ΜΠΟΡΕΙ ΝΑ ΕΙΝΑΙ ΚΑΙ ΑΝΕΤΟ! Η απαίτησή μας είναι να προσφέρουμε άμεσα στην γοργά αναπτυσσόμενη κατηγορία μικρών μηχανημάτων εμπρόσθιους φορτωτές με μέγιστη άνεση και πολύ εύκολο χειρισμό. Η ποιότητα και η διάρκεια ζωής είναι δεσμεύσεις απόδοσης που είναι για εσάς σημαντικές. Διότι αυτό που κάνετε, το κάνετε επαγγελματικά. Στο CompactLine της STOLL έχουμε υλοποιήσει λειτουργίες και χαρακτηριστικά για να μπορείτε να συγκεντρωθείτε στις εργασίες σας. Σύστημα εισαγωγής STOLL 3ο κύκλωμα ελέγχου (εδώ ως κουμπωτός σύνδεσμος) Ασφάλεια χαμηλώματος Ο φορτωτής και το τρακτέρ συνδέονται μεταξύ τους με ασφάλεια με το ειδικό σύστημα εισαγωγής. Με λίγες κινήσεις των χεριών ο εμπρόσθιος φορτωτής σταθμεύει. Μέσω μονάδας ελέγχου η κολόνα προσάρτησης περιστρέφεται έξω από το προσαρτώμενο μέρος, τα στηρίγματα στάθμευσης χαμηλώνουν και το υδραυλικό σύστημα αποσυνδέεται. Για τον εύκολο χειρισμό υδραυλικών εργαλείων όπως εκσκαφείς με φτυάρι, αρπάγες πάνω μέρους, δαγκάνες ενσίρωσης, αρπάγες δεματιών ή ανυψωτικά συστήματα δεματιών. Αποτροπή του ξαφνικού χαμηλώματος του εμπρόσθιου φορτωτή και καλύπτει τις απαιτήσεις του EN 12525/A1. 6 7

5 ΑΝΩΜΑΛΑ ΕΔΑΦΗ ΟΜΑΛΗ ΟΔΗΓΗΣΗ ΜΕ COMFORT-DRIVE Ομαλή οδήγηση ακόμη και σε μη επίπεδο έδαφος χάρη στο σύστημα απόσβεσης Comfort-Drive Είτε πρόκειται για οδούς ή χωράφια: Παντού όπου το έδαφος δεν είναι επίπεδο, μπορεί να χρησιμοποιείται το Comfort-Drive. Αυτή η προαιρετική λειτουργία μειώνει τις κρούσεις του φορτωτή και του εργαλείου το όχημα προστατεύεται. Ακόμη και η πλάτη του οδηγού λέει Ευχαριστώ. Είναι καλό να γνωρίζετε: Επειδή ο χρησιμοποιούμενος υδραυλικός συσσωρευτής είναι τοποθετημένος κάτω από τον περιστρεφόμενο βραχίονα, δεν υπάρχει μείωση της ορατότητας από εξωτερικά εξαρτήματα. Συμπέρασμα: Το Comfort-Drive είναι μια λύση υψηλού επιπέδου της STOLL. Πώς λειτουργεί το Comfort-Drive Κάτω από τον εγκάρσιο σωλήνα είναι τοποθετημένος ένας συσσωρευτής αζώτου. Αυτός περιέχει στη μια πλευρά λάδι και στην άλλη πλευρά άζωτο. Οι ταλαντώσεις που παρουσιάζονται κατά τη διάρκεια της πορείας αποσβένονται εδώ μέσω της διαστολής του αζώτου το οποίο συμπιέζει το λάδι. Το πλεονέκτημα: Στην καθημερινή χρήση το Comfort-Drive είναι ιδιαίτερα ευσταθές και αποτελεσματικό. Έτσι η προσάρτηση εργαλείου γίνεται μια σύντομη στάση Προσέγγιση και αγκίστρωμα του εμπρόσθιου φορτωτή Πλαίσιο γρήγορης αλλαγής Skid Steer Δημιουργία κλίσης του εργαλείου προς τα πάνω Μηχανισμός ασφάλισης εργαλείου με αμφίπλευρο χειρισμό Τα πλαίσια γρήγορης αλλαγής Skid Steer σε όλους τους εμπρόσθιους φορτωτές της σειράς CompactLine καθιστούν την αλλαγή εργαλείου γρήγορη και άνετη. 8 9

6 Δαγκάνα με φτυάρι το εργαλείο πιασίματος γενικής χρήσης, διότι χάρη στον κλειστό πάτο μπορούν να μεταφέρονται ακόμη και πολτώδη υλικά ΜΙΝΙ ΦΟΡΤΩΤΗΣ, ΜΕΓΑΛΗ ΕΠΙΛΟΓΗ Η ΓΚΑΜΑ ΕΡΓΑΛΕΙΩΝ ΤΗΣ ΣΕΙΡΑΣ COMPACTLINE Ιδανικός για όλες τις εργασίες η σειρά CompactLine πείθει ακόμη και σε πολύ στενούς χώρους: Φτυάρισμα, πιάσιμο ή φόρτωση Τα εργαλεία STOLL προσφέρουν για κάθε εργασία την κατάλληλη λύση. Για το σπίτι και το χωράφι, τη δασοκομία, την κηπουρική και τη διαμόρφωση τοπίου! Για να έχει ο οδηγός ελεύθερη ορατότητα στην περιοχή εργασίας, όλα τα εργαλεία έχουν υποδοχή Skid Steer. Και οι μικροί έχουν δύναμη: Η ελαφριά και συμπαγής κατασκευή των εργαλείων ταιριάζει στη σειρά CompactLine. Πλάτος σε m Ύψος σε m Βάθος σε m Πλάτος ανοίγματος σε mm ,20 0,67 0, ,45 0,67 0, Δαγκάνα με περόνη ιδανική για τη συλλογή και τη φόρτωση κοπριάς, κοπροχώματος, θάμνων και ενσίρωσης Πλάτος σε m Ύψος σε m Βάθος σε m Πλάτος ανοίγματος σε mm ,20 0,69 0, ,45 0,69 0, Φτυάρι κατάλληλο για όλες τις εργασίες φόρτωσης Πλάτος σε m Ύψος σε m Βάθος σε m Όγκος επίπεδα σε m 3 Όγκος σε σωρό σε m ,22 0,45 0,46 0,15 0, ,22 0,57 0,60 0,18 0, ,40 0,57 0,60 0,21 0, ,57 0,57 0,60 0,27 0, ,74 0,57 0,60 0,30 0, Αρπάγη με περόνη απαραίτητος εξοπλισμός για τη δασοκομία και την περιποίηση τοπίου: Με τους σταθερούς βραχίονες πιάνει ογκώδη κομμένα ξύλα από άλση και κορμούς δένδρων Πλάτος σε m Πλάτος ανοίγματος σε mm , Φτυάρι ισοπέδωσης και πιασίματος (4 σε 1) τέσσερις λειτουργίες σε ένα: Φτυάρισμα, πιάσιμο, ισοπέδωση, ταχεία εκφόρτωση Περόνη για κοπριά για τη φόρτωση κοπριάς και κοπροχώματος Πλάτος σε m Όγκος σε σωρό σε m 3 Πλάτος σε m Ύψος σε m Βάθος σε m ,40 0, ,57 0, ,21 0,56 0, ,45 0,56 0,

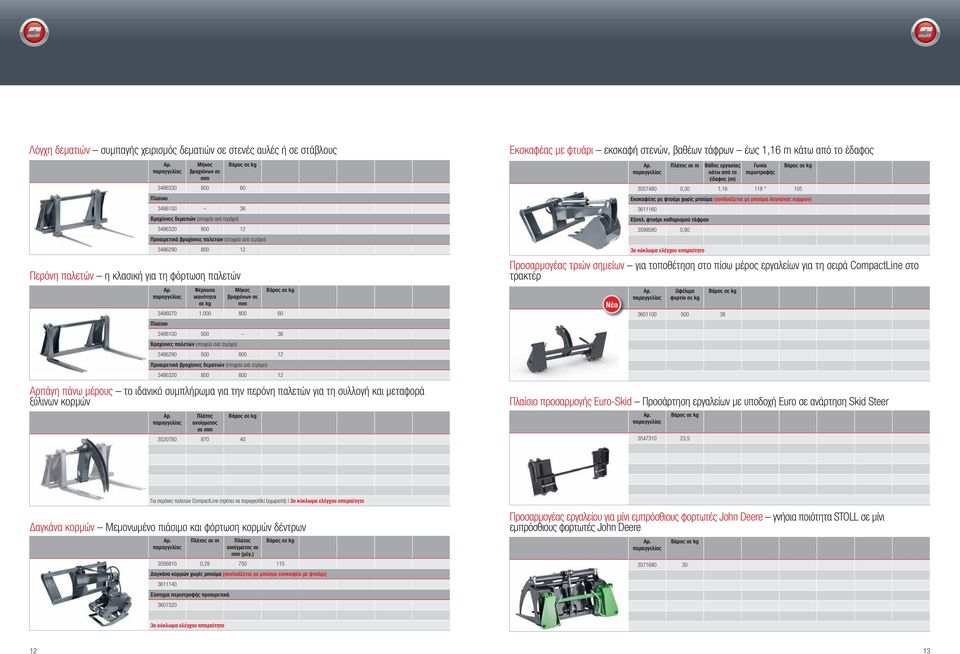

7 Λόγχη δεματιών συμπαγής χειρισμός δεματιών σε στενές αυλές ή σε στάβλους Φέρουσα ικανότητα σε kg Μήκος βραχιόνων σε mm Πλαίσιο Βραχίονες παλετών (στοιχεία ανά τεμάχιο) Προαιρετικά βραχίονες δεματιών (στοιχεία ανά τεμάχιο) Μήκος βραχιόνων σε mm Πλάτος ανοίγματος σε mm Πλαίσιο Βραχίονες δεματιών (στοιχεία ανά τεμάχιο) Προαιρετικά βραχίονες παλετών (στοιχεία ανά τεμάχιο) Περόνη παλετών η κλασική για τη φόρτωση παλετών Αρπάγη πάνω μέρους το ιδανικό συμπλήρωμα για την περόνη παλετών για τη συλλογή και μεταφορά ξύλινων κορμών Εκσκαφέας με φτυάρι εκσκαφή στενών, βαθέων τάφρων έως 1,16 m κάτω από το έδαφος Προσαρμογέας τριών σημείων για τοποθέτηση στο πίσω μέρος εργαλείων για τη σειρά CompactLine στο τρακτέρ Νέο Πλάτος σε m Βάθος εργασίας κάτω από το έδαφος (m) Γωνία περιστροφής ,30 1, Εκσκαφέας με φτυάρι χωρίς μπούμα (συνδυάζεται με μπούμα δαγκάνας κορμών) Εξοπλ. φτυάρι καθαρισμού τάφρου ,80 Ωφέλιμο φορτίο σε kg Πλαίσιο προσαρμογής Euro-Skid Προσάρτηση εργαλείων με υποδοχή Euro σε ανάρτηση Skid Steer ,5 Για περόνες παλετών CompactLine (πρέπει να παραγγελθεί ξεχωριστά) Δαγκάνα κορμών Μεμονωμένο πιάσιμο και φόρτωση κορμών δέντρων Πλάτος σε m Πλάτος ανοίγματος σε mm (μέγ.) , Δαγκάνα κορμών χωρίς μπούμα (συνδυάζεται με μπούμα εκσκαφέα με φτυάρι) Σύστημα περιστροφής προαιρετικά Προσαρμογέας εργαλείου για μίνι εμπρόσθιους φορτωτές John Deere γνήσια ποιότητα STOLL σε μίνι εμπρόσθιους φορτωτές John Deere

8 ΕΧΕΤΕ ΜΑΝΙΑ ΜΕ ΤΗΝ ΤΕΧΝΟΛΟΓΙΑ; ΟΛΑ ΤΑ ΣΤΟΙΧΕΙΑ ΣΥΝΟΠΤΙΚΑ! Περιστρεφόμενος βραχίονας FC-P με μηχανικό παράλληλο οδηγό Περιστρεφόμενος βραχίονας FC-H χωρίς παράλληλο οδηγό: FC CompactLine FC 150 FC 250 FC 350 FC 450 FC 550 γκάμα εργαλείων Τύπος L P H P H P H P H P H Ταιριάζει σε τρακτέρ με ισχύ kw / PS kw PS Βάρος τρακτέρ kg Δύναμη ανύψωσης στο σημείο περιστροφής εργαλείου Δύναμη ανύψωσης (φτυάρι) 300mm μπροστά από το σημείο περιστροφής Δύναμη ανύψωσης (παλέτα) 700mm μπροστά από το σημείο περιστροφής κάτω πάνω κάτω πάνω κάτω πάνω Q1 Q2 N1 N2 M1 M2 dan dan dan Δύναμη θραύσης 750 mm μπροστά από το σημείο περιστροφής R dan Μέγ. ύψος ανύψωσης στο σημείο περιστροφής εργαλείου H mm Ύψος φόρτωσης L mm Ύψος απόθεσης A mm Πλάτος απόθεσης W mm Βάθος εκσκαφής S mm Σημείο περιστροφής περιστρεφόμενου βραχίονα B mm Γωνία κλίσης προς τα πάνω κάτω X μοίρες Γωνία κλίσης προς τα πάνω πάνω Z μοίρες Παροχή αντλίας l / min Χρόνος ανύψωσης δευτ. 2,5 2,7 3,4 3,3 3,2 Χρόνος κίνησης ανασηκώματος εργαλείου κάτω δευτ. 1,1 1,4 1,2 1,5 1,1 1,1 1,3 1,1 Χρόνος κίνησης αδειάσματος εργαλείου πάνω δευτ. 1,7 2,0 1,8 2,1 1,7 1,6 2,0 1,8 Βάρος, περιστρεφόμενος βραχίονας φόρτωσης χωρίς εργαλείο * * * * kg FC 150 H / P FC 250 H / P FC 350 H / P FC 450 H / P FC 550 H / P Φτυάρι 1,22 Skid Steer Φτυάρι 1,22 Skid Steer Φτυάρι 1,40 m Skid Steer Φτυάρι 1,57 m Skid Steer Φτυάρι 1,74 m Skid Steer Δαγκάνα με φτυάρι 1,20 m Skid Steer Δαγκάνα με φτυάρι 1,45 m Skid Steer Δαγκάνα με περόνη 1,20 m Skid Steer Δαγκάνα με περόνη 1,45 m Skid Steer Αρπάγη με περόνη Skid Steer Λόγχη δεματιών Skid Steer Περόνη παλετών πλήρ. Skid Steer Πλαίσιο για παλέτες / δεμάτια χύδην Βραχίονες για πλαίσιο παλετών χύδην Βραχίονες για λόγχες δεματιών χύδην Αρπάγη πάνω μέρους Περόνη για κοπριά 1,21 m Skid Steer Περόνη για κοπριά 1,45 m Skid Steer Φτυάρι ισοπέδωσης και πιασίματος (4 σε 1) 1,40 m Skid Steer Φτυάρι ισοπέδωσης και πιασίματος (4 σε 1) 1,57 m Skid Steer Δαγκάνα κορμών Skid Steer Κάδος Skid Steer Οι τιμές που δίνονται είναι μέσες τιμές. Ανάλογα με τον τύπο του τρακτέρ προκύπτουν αποκλίσεις προς τα κάτω ή προς τα πάνω. Η υδραυλική πίεση στο FC 150 = 140 bar, στους άλλους εμπρόσθιους φορτωτές 170 bar * Λόγω του κινδύνου ανατροπής του τρακτέρ οι εργασίες εμπρόσθιου φορτωτή επιτρέπονται μόνο σε συνδυασμό με κατάλληλο βάρος στο πίσω μέρος. M Με την επιφύλαξη αλλαγών. Εικόνες εν μέρει με ειδικούς εξοπλισμούς. Οι εμπρόσθιοι φορτωτές πρέπει να αποτίθενται πάντα με ένα κατάλληλο εργαλείο. Για λόγους απεικόνισης αυτό λείπει σε μερικές εικόνες. Τα περελκόμενα STOLL και τα προσφερόμενα εξαρτήματα προορίζονται αποκλειστικά για το σκοπό της προβλεπόμενης λειτουργίας με εμπρόσθιους φορτωτές STOLL M 14 15

9 Με την επιφύλαξη αλλαγών. Εικόνες εν μέρει με ειδικούς εξοπλισμούς. Wilhelm STOLL Maschinenfabrik GmbH Bahnhofstr Lengede Τηλέφωνο: +49 (0) / 20-0 Φαξ: +49 (0) / csc-teamsales@stoll-germany.com Διαδίκτυο: STOLL στο διαδίκτυο: Συνδεθείτε με την STOLL στο Facebook και ακολουθήστε μας στο Instagram και στο YouTube P1570-GR Printed in Germany Imprimé en Allemagne STO STOLL CompactLine Broschüre
