ΔΙΕΝΕΡΓΕΙΑ ΔΗΜΟΣΙΑΣ ΔΙΑΒΟΥΛΕΥΣΗΣ ΤΩΝ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ ΝΟ 6/2015

Transcript

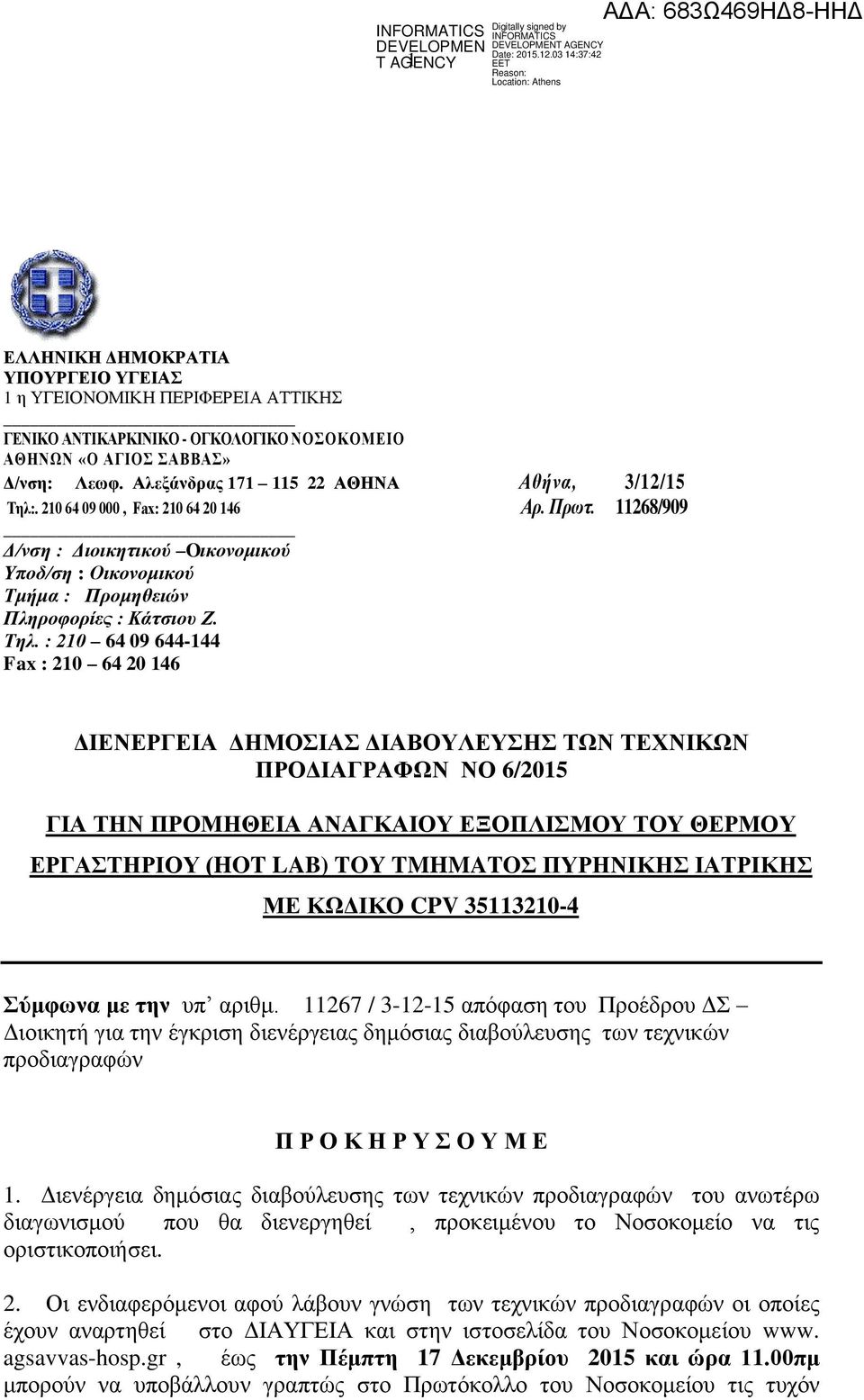

1 1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΥΓΕΙΑΣ 1 η ΥΓΕΙΟΝΟΜΙΚΗ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΓΕΝΙΚΟ ΑΝΤΙΚΑΡΚΙΝΙΚΟ - ΟΓΚΟΛΟΓΙΚΟ ΝΟΣΟΚΟΜΕΙΟ ΑΘΗΝΩΝ «Ο ΑΓΙΟΣ ΣΑΒΒΑΣ» Δ/νση: Λεωφ. Αλεξάνδρας ΑΘΗΝΑ Αθήνα, 3/12/15 Τηλ: , Fax: Αρ. Πρωτ /909 Δ/νση : Διοικητικού Oικονομικού Υποδ/ση : Οικονομικού Τμήμα : Προμηθειών Πληροφορίες : Κάτσιου Ζ. Τηλ. : Fax : ΔΙΕΝΕΡΓΕΙΑ ΔΗΜΟΣΙΑΣ ΔΙΑΒΟΥΛΕΥΣΗΣ ΤΩΝ ΤΕΧΝΙΚΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ ΝΟ 6/2015 ΓΙΑ ΤΗΝ ΠΡΟΜΗΘΕΙΑ ΑΝΑΓΚΑΙΟΥ ΕΞΟΠΛΙΣΜΟΥ ΤΟΥ ΘΕΡΜΟΥ ΕΡΓΑΣΤΗΡΙΟΥ (HOT LAB) TOY TMHMATOΣ ΠΥΡΗΝΙΚΗΣ ΙΑΤΡΙΚΗΣ ΜΕ ΚΩΔΙΚΟ CPV Σύμφωνα με την υπ αριθμ / απόφαση του Προέδρου ΔΣ Διοικητή για την έγκριση διενέργειας δημόσιας διαβούλευσης των τεχνικών προδιαγραφών Π Ρ Ο Κ Η Ρ Υ Σ Ο Υ Μ Ε 1. Διενέργεια δημόσιας διαβούλευσης των τεχνικών προδιαγραφών του ανωτέρω διαγωνισμού που θα διενεργηθεί, προκειμένου το Νοσοκομείο να τις οριστικοποιήσει. 2. Οι ενδιαφερόμενοι αφού λάβουν γνώση των τεχνικών προδιαγραφών οι οποίες έχουν αναρτηθεί στο ΔΙΑΥΓΕΙΑ και στην ιστοσελίδα του Νοσοκομείου www. agsavvas-hosp.gr, έως την Πέμπτη 17 Δεκεμβρίου 2015 και ώρα 11.00πμ μπορούν να υποβάλλουν γραπτώς στο Πρωτόκολλο του Νοσοκομείου τις τυχόν

2 2 προτεινόμενες τροποποιήσεις, προκειμένου να καταστεί δυνατή η συμμετοχή τους στον επικείμενο διαγωνισμό. 3. To Noσοκομείο δεσμεύεται να αξιολογήσει τις προτάσεις αυτές και θα αποφασίσει για την οριστικοποίηση αυτών με αντικειμενικά κριτήρια ώστε να επιτευχθεί η μέγιστη δυνατή συμμετοχή προμηθευτών, εξασφαλίζοντας όμως ταυτόχρονα την ποιότητα των παρεχομένων υπηρεσιών μας. 4. Ο πρόχειρος διαγωνισμός που θα προκηρυχθεί θα αξιολογηθεί με κριτήριο αξιολόγησης τη χαμηλότερη τιμή. Ο ΠΡΟΕΔΡΟΣ ΔΣ - ΔΙΟΙΚΗΤΗΣ ΝΙΚΟΛΑΟΣ ΦΑΛΔΑΜΗΣ

3 3 ΠΑΡΑΡΤΗΜΑ Α ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΕΞΟΠΛΙΣΜΟ ΘΕΡΜΟΥ ΕΡΓΑΣΤΗΡΙΟΥ (ΗΟΤ LAB ) TOY ΤΜΗΜΑΤΟΣ ΠΥΡΗΝΙΚΗΣ ΙΑΤΡΙΚΗΣ 1. ΕΣΤΙΑ ΠΑΡΑΣΚΕΥΗΣ ΡΑΔΙΟΦΑΡΜΑΚΩΝ ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΣΤΑΣΕΙΣ: (Μ x Π x Υ) 120 x 50 x 100cm περίπου. Η Εστία κατασκευάζεται σύμφωνα με τις προδιαγραφές της μελέτης ακτινοπροστασίας. Θα κατασκευασθεί από διπλό τοίχωμα ανοξείδωτης λαμαρίνας με ενδιάμεση θωράκιση Pb πάχους 15mm τουλάχιστον. Θωρακισμένες με Pb θα είναι: όλη η οριζόντια επιφάνεια εργασίας, η πίσω κάθετη πλευρά πλάτη έως ύψους 80 cm, οι δύο κάθετες πλευρές έως ύψους 80cm, καθώς και η εμπρόσθια όψη, έως ύψους 80cm η οποία θα είναι κεκλιμένη και επί της οποίας τοποθετείται μολυβδύαλος ισοδύναμης θωράκισης διαστάσεων 45x35. Στο εμπρός και κάτω μέρος θα φέρει δύο οπές για το πέρασμα των χειρών Φ15 περίπου, (στρογγυλής ή τετράγωνης διατομής) σε απόσταση μεταξύ τους 60cm. Οι οπές θα κλείνουν ή θα αποκαλύπτονται με δύο πόρτες κινούμενες οριζοντίως, κατασκευασμένες με την ίδια ως άνω θωράκιση. Το εμπρός και πάνω μέρος (πάνω από τις οπές για το πέρασμα των χειρών όπου η επιφάνεια θα είναι κάθετη για 30cm) θα είναι υπό κλίση με παράθυρο παρατήρησης τουλάχιστον 45cm μήκος και 35cm ύψος. Το επάνω μέρος της μολυβδυάλου θα βρίσκεται στα 80cm ύψος από την επιφάνεια εργασίας όπου φτάνει και η θωράκιση της εστίας που παραπάνω περιγράφεται. (βλ. σκίτσο)

4 4 Στο επάνω μέρος η εστία θα κλείνει με οριζόντιο τμήμα περίπου 22cm και θα υπάρχει οπή Φ120 με λαιμό ύψους 15-20cm προκειμένου να συνδεθεί με το κανάλι εξαερισμού που έχει ήδη εγκατασταθεί. Επίσης θα υπάρχει λυχνία φωτισμού, με διακόπτη εύκολα ορατό από τον χειριστή. Στην μία πλαϊνή επιφάνεια (το οποίο δεν θα εφάπτεται σε τοιχοποιία) θα κατασκευασθεί τμήμα ανοιγόμενο ώστε να υπάρχει δυνατότητα καθαρισμού της επιφανείας της εστίας ή άλλης εργασίας, σε ύψος 60-70cm. Όλες οι επιφάνειες της εστίας θα είναι κατασκευασμένες από ανοξείδωτο χάλυβα (AISI 304) ανθεκτικό στα οξέα πάχους 1,5 mm. Όλα τα εκτεθειμένα άκρα θα είναι κλειστά συγκολλημένα, τροχισμένα και λειασμένα με μεγάλη ακρίβεια. Οι κολλήσεις με Argon δεν θα είναι εμφανείς και δεν θα υπάρχουν πόροι από συγκολλήσεις. Δεν θα φέρει γραμμώσεις θα είναι στιλβωμένο, με τελική λείανση όλων των επιφανειών N o 4, Grid120 (Satin). Η Εστία θα εδράζεται σε μεταλλικό σκελετό ύψους 105cm περίπου, ικανό να φέρει το βάρος της εστίας. Τα ποδαρικά θα είναι από στρατζαριστό βαρέως τύπου, διατομής τουλάχιστον 80 x 40. Οι τραβέρσες θα είναι οριζόντιες και αλφαδιασμένες μεταξύ όλων των ποδαρικών περίπου 25mm πάνω από το δάπεδο. Όλη η κατασκευή θα είναι βαμμένη με σφυρήλατο χρώμα. 2. ΠΑΓΚΟΣ ΕΡΓΑΣΙΑΣ ΔΙΑΣΤΑΣΕΙΣ: περίπου 150 x 70 x 85cm. Η επιφάνεια του πάγκου θα είναι κατασκευασμένη από φύλλο ανοξείδωτου χάλυβα (AISI 304) ανθεκτικό στα οξέα, πάχους 1,2-1,5 mm. Περιμετρικά οι επιφάνειες θα είναι γυρισμένες προς τα κάτω 40mm και ξανά 15mm σε σχήμα καναλιού. Στην επαφή τους με την τοιχοποιία (ο πάγκος τοποθετείται στην γωνία του χώρου) θα υπάρχει κάθετο γύρισμα 600mm και θα ξαναγυρίζουν 25mm με γωνία 90 ο και ξανά 10mm προς τα κάτω. Τα παράλληλα προς τον τοίχο εκτεθειμένα άκρα θα είναι κλειστά συγκολλημένα, τροχισμένα και λειασμένα με μεγάλη ακρίβεια.

5 5 Η επιφάνεια του πάγκου, θα είναι ενισχυμένη από κάτω, με πλαίσιο από στρατζαριστό όπου θα τοποθετηθεί φύλλο από MDF πάχους 19mm τουλάχιστον, επί του οποίου θα τοποθετηθεί φύλλο μολύβδου (Pb) πάχους 1mm. Ο πάγκος θα φέρει νεροχύτη, διαστάσεων 40 x 45 στο αριστερό άκρο του, ο οποίος θα κατασκευασθεί από λειασμένο ανοξείδωτο χάλυβα πάχους 1,6mm. Όλες οι κάθετες και οριζόντιες γωνίες του νεροχύτη, θα είναι στρογγυλευμένες. Ο πυθμένας θα έχει αρκετή κλίση προς την αποχέτευση και θα φέρει διάτρητο προσθαφαιρούμενο φίλτρο από ανοξείδωτο χάλυβα. Θα διαθέτει ποδοδιακόπτη για ρυθμιζόμενη παροχή νερού. Οι κολλήσεις με Argon δεν θα είναι εμφανείς και δεν θα υπάρχουν πόροι από συγκολλήσεις. Δεν θα φέρει γραμμώσεις θα είναι στιλβωμένο, με τελική λείανση όλων των επιφανειών N o 4, Grid120 (Satin). Ο ανοξείδωτος πάγκος στηρίζεται σε κατασκευή από ποδαρικά και τραβέρσες, από στρατζαριστό γαλβανισμένο σκελετό τετραγωνικής διατομής 40x40mm τουλάχιστον, κατάλληλος να φέρει το βάρος του ενισχυμένου με Pb πάγκου και γενικώς βάρος άνω των 50 Kg. Τα ποδαρικά θα φέρουν πέλματα ρυθμιζόμενου ύψους. Οι τραβέρσες θα είναι οριζόντιες και αλφαδιασμένες μεταξύ όλων των ποδαρικών περίπου 25mm πάνω από το δάπεδο. 3. ΠΑΣΟ ΔΙΕΛΕΥΣΗΣ ΡΑΔΙΟΦΑΡΜΑΚΩΝ ΔΙΑΣΤΑΣΕΙΣ: 30X30X30cm Το πάσο θα τοποθετηθεί σε υπάρχον άνοιγμα τοιχοποιίας. Θα κατασκευασθεί από γαλβανισμένη λαμαρίνα με διπλό τοίχωμα περιμετρικά και εσωτερική θωράκιση από φύλλο μολύβδου Pb πάχους 2mm. Θα φέρει δύο πόρτες αντικριστές για την παράδοση-παραλαβή των φαρμάκων, οι οποίες θα φέρουν επίσης θωράκιση από Pb 2mm. Όλη η κατασκευή θα είναι βαμμένη με σφυρήλατο χρώμα.

6 6 Τα ακριβή μέτρα θα παρθούν με ευθύνη του κατασκευαστή και το πάσο θα παραδοθεί τοποθετημένο στην θέση του, σφραγισμένο στην τοιχοποιία, με όλα τα μικροϋλικά και εξαρτήματα που απαιτούνται. 4. ΚΡΥΠΤΗ ΦΥΛΑΞΗΣ ΡΑΔΙΕΝΕΡΓΩΝ ΚΑΤΑΛΟΙΠΩΝ ΔΙΑΣΤΑΣΕΙΣ: περίπου 170 x 60 x 100cm Κατασκευή έξη (6) συνολικά θέσεων φύλαξης ραδιενεργών καταλοίπων, εσωτερικών διαστάσεων 50 x 50 x 40 ύψος η κάθε μία, από στρατζαριστή γαλβανισμένη λαμαρίνα πάχους 1,5 mm τουλάχιστον με διπλό τοίχωμα και ενδιάμεση θωράκιση με φύλλα μολύβδου (Pb), σε πάχη που καθορίζονται από την μελέτη ακτινοπροστασίας. Η κρύπτη θα κατασκευασθεί σε τρείς στήλες των δύο θέσεων η κάθε μία, προκειμένου να είναι εφικτή η μεταφορά και τοποθέτησή της στον κατάλληλο χώρο. Το πίσω μέρος πλάτες όλων των κρυπτών θα φέρουν θωράκιση από Pb πάχους 1mm. To κάτω μέρος των στηλών (οι επιφάνειες προς το δάπεδο) θα κατασκευασθούν από φύλλο γαλβανισμένης λαμαρίνας πάχους τουλάχιστον 2mm. α) Οι τέσσερις θέσεις (ήτοι, δύο στήλες) χαμηλής ενέργειας, θα διαθέτουν θωράκιση (η κάθε θέση) 3mm Pb περιμετρικά ήτοι: της πρόσθιας ανοιγόμενης επιφάνειας (πορτάκι), των δύο πλαϊνών επιφανειών και της άνω επιφάνειας. β) Οι δύο θέσεις (ήτοι, μία στήλη) υψηλής ενέργειας, θα διαθέτουν θωράκιση ως εξής: - Η κάτω θέση της στήλης 10mm Pb περιμετρικά δηλ: της πρόσθιας ανοιγόμενης επιφάνειας (πορτάκι), της άνω επιφάνειας και των δύο πλαϊνών επιφανειών. - Η επάνω θέση θα διαθέτει: 10mm Pb στις πλαϊνές επιφάνειες 13mm Pb στην πρόσθια επιφάνεια (πορτάκι) και 13mm Pb στην άνω επιφάνεια. Όλη η κατασκευή θα είναι βαμμένη με σφυρήλατο χρώμα. Θα μεταφερθεί και τοποθετηθεί στον χώρο που θα υποδειχθεί από την υπηρεσία. Οι στήλες θα εφάπτονται πλήρως μεταξύ τους και θα αλφαδιαστούν πλήρως στον χώρο που θα τοποθετηθούν, διαθέτοντας και για αυτό το λόγο πέλματα ικανού ύψους.

7 7 Ο προμηθευτής οφείλει να πιστοποιεί την απαραίτητη σύμφωνα με την μελέτη θωράκιση της κατασκευής και μάλιστα να αναγράφεται πάνω στις αντίστοιχες επιφάνειες. Συνολικός προϋπολογισμός :30000 ευρώ συμπεριλαμβανομένου ΦΠΑ. ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 1. Η Εστία παρασκευής ραδιοφαρμάκων να λειτουργεί με τροφοδοσία 220V- 240V / 50 Hz. Η ηλεκτρική τροφοδοσία του συστήματος να είναι συμβατή με τα Ελληνικά πρότυπα ηλεκτρικών τάσεων. 2. Να έχει εγγύηση τουλάχιστον για 2 χρόνια. 3. H προμηθεύτρια εταιρεία να είναι ενταγμένη σε σύστημα εναλλακτικής διαχείρισης αποβλήτων ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (Α.Η.Η.Ε) σύμφωνα με το Ν.2939/2001, το Π.Δ 117/2004 (ΦΕΚ 82Α) και το Π.Δ 15/2006(ΦΕΚ 12Α) σε συμμόρφωση με τις διατάξεις της οδηγίας 2003/ Οι συμμετέχοντες να διαθέτουν μόνιμα οργανωμένο τμήμα τεχνικής υποστήριξης και service. 5. Οι προμηθευτές πρέπει να συμμορφώνονται με την ΥΑ ΔΥ8δ/Γ.Π.ΟΙΚ./1348/2004 ΦΕΚ 32/Β/ (Αρχές και κατευθυντήριες γραμμές ορθής πρακτικής διανομής ιατροτεχνολογικών προϊόντων). 6. Ο προμηθευτής και ο κατασκευαστής να διαθέτουν πιστοποιητικά ποιότητας ISO (ISO 9001:2008, ISO 13485:2003, κλπ) από κοινοποιημένους οργανισμούς τα οποία να κατατεθούν με την προσφορά. 7. Οι συμμετέχουσες εταιρίες να καταθέσουν τις προσφορές τους (φύλλο συμμόρφωσης, τεχνική προσφορά, δικαιολογητικά, πιστοποιήσεις, βεβαιώσεις, κλπ) εκτός από την έντυπη και σε ηλεκτρονική μορφή (πχ CD- ROM) για διευκόλυνση και ταχύτερη διεκπεραίωση της διαδικασίας του διαγωνισμού
