1 ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΟΜΗΧΑΝΙΚΗΣ ΜΕΤΑΤΡΟΠΗΣ ΕΝΕΡΓΕΙΑΣ ΤΜΗΜΑΗΛΕΚΤΡΟΛΟΓΩΝ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΠΟΛΟΓΙΣΤΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ «Καθαρή Κ θ ήπαραγωγή ηλεκτρικής ενέργειας μέσω Κυψελών Καυσίμου Εφαρμογές» Σάββας Τσοτουλίδης*, Αθανάσιος Ν. Σαφάκας** *Διπλ. Ηλ. Μηχ/κός, Υποψήφιος Διδάκτορας **Καθηγητής Δρ.- Μηχανικός Διευθυντής Εργαστηρίου Ηλεκτρομηχανικής Μετατροπής Ενέργειας Συνέδριο ΤΕΕ Ενέργεια: Σημερινή εικόνα Σχεδιασμός Προοπτικές Αθήνα 10 Μαρτίου 2010

Ν. Σαφάκας** *Διπλ. Ηλ. Μηχ/κός, Υποψήφιος Διδάκτορας e-mail: stsotoulidis@ece.upatras.grupatras **Καθηγητής Δρ.

2 Κυψέλες Καυσίμου Η κυψέλη καυσίμου είναι ένας ηλεκτροχημικός μετατροπέας ενέργειας που μετατρέπει την χημική ενέργεια του καυσίμου απευθείας σε ηλεκτρική παράγοντας συνεχή ηλεκτρική τάση. Σχ. 1: Η κυψέλη καυσίμου παράγει συνεχή ηλεκτρική τάση απευθείας από καύσιμο.

καυσίμου απευθείας σε ηλεκτρική παράγοντας συνεχή ηλεκτρική τάση.

3 Κυψέλες Καυσίμου Τυπικά αντιδρώντα στοιχεία για τις κυψέλες καυσίμου είναι το υδρογόνο και το οξυγόνο, όχι κατά ανάγκηνυψηλής καθαρότητας. Το υδρογόνο ως καύσιμο μπορεί να παρουσιάζεται - είτε ως μίγμα με άλλα αέρια (όπως CO 2, N 2, CO), είτε υπό μορφή υδρογονανθράκων όπως το φυσικό αέριο, CH 4, -είτε σε μορφή υγρών υδρογονανθράκων όπως μεθανόλη, CH 3 OH. μ ρφή γρ ρ γ ρ ς μ η, 3 Ο ατμοσφαιρικός αέρας περιέχει αρκετό οξυγόνο και μπορεί να χρησιμοποιηθείστις στις κυψέλες καυσίμου. Προϊόντα νερό θερμότητα

Το υδρογόνο ως καύσιμο μπορεί να παρουσιάζεται - είτε ως μίγμα με άλλα αέρια (όπως CO 2, N 2, CO), είτε υπό μορφή

4 Τα είδη των κυψελών καυσίμου Αλκαλικές κυψέλες καυσίμου (AFC), Ηλεκτρολύτης: ΚΟΗ σε συγκέντρωση 85 wt% όταν η κυψέλη λειτουργεί σε θερμοκρασία 250 ο C και σε συγκέντρωση wt% για θερμοκρασίες μικρότερες των 120 ο C. Κυψέλες καυσίμου μεμβράνης ανταλλαγής πρωτονίων (PEMFC), Ηλεκτρολύτης: πολυμερές περφλουροσουλφιδικό οξύ Θερμοκρασία λειτουργίας: μεταξύ 60 και 80 ο C Κυψέλες καυσίμου φωσφορικού οξέως (PAFC), Ηλεκτρολύτης: φωσφορικό οξύ Θερμοκρασία λειτουργίας: μεταξύ 150 και 220 ο C Κυψέλες καυσίμου τήγματος ανθρακικών αλάτων (MCFC), Ο ηλεκτρολύτης αποτελείται από ανθρακικά αλκάλια μέσα σε μία κεραμική μήτρα Θερμοκρασία λειτουργίας: μεταξύ 600 και 700 ο C Κυψέλες καυσίμου στερεού οξειδίου (SOFC), Ηλεκτρολύτης: μη πορώδες στερεό οξείδιο Θερμοκρασία λειτουργίας: μεταξύ 800 με 1000 ο C

Κυψέλες καυσίμου μεμβράνης ανταλλαγής πρωτονίων (PEMFC), Ηλεκτρολύτης: πολυμερές περφλουροσουλφιδικό οξύ Θερμοκρασία λειτουργίας: μεταξύ 60 και 80 ο C Κυψέλες καυσίμου φωσφορικού οξέως (PAFC),

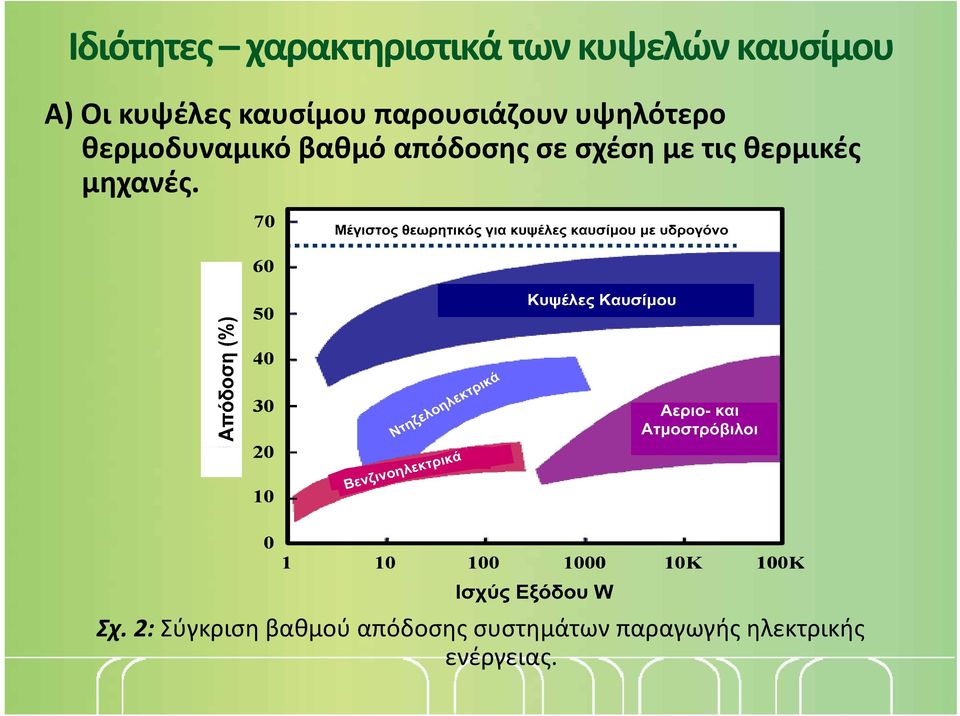

5 Ιδιότητες χαρακτηριστικά των κυψελών καυσίμου Α) Οι κυψέλες καυσίμου παρουσιάζουν υψηλότερο θερμοδυναμικό βαθμό απόδοσης σε σχέση με τις θερμικές μηχανές. 70 Fuel Cells with Hydrogen Fuel Effi ficiency (perc cent LHV) Fuel Cells with Hydrocarbon Fuels Diesel Electric Gasoline Electric Steam and Gas Turbines K 100K Σχ. 2: Σύγκριση βαθμού απόδοσης συστημάτων παραγωγής ηλεκτρικής ενέργειας.

70 Fuel Cells with Hydrogen Fuel Effi ficiency (perc cent LHV) 60 50 40 30 20 10 0 Fuel Cells with

6 Ιδιότητες χαρακτηριστικά των κυψελών καυσίμου Β) Οι κυψέλες καυσίμου που χρησιμοποιούν ως καύσιμο το υδρογόνο, έχουν μηδενικές εκπομπές ρύπων! Το υδρογόνο δεν είναι ελεύθερο στη φύση. προστάδιο επεξεργασίας (π.χ. παραγωγή υδρογόνου από μεθανόλη). Εκπομπή κάποιων καυσαερίων μεταξύ των οποίων και διοξείδιο του άνθρακα. Γ) Οι κυψέλες καυσίμου διαθέτουν μια απλή δομή. Αποτελούνται από στρώσειςεπαναλαμβανόμενωνεπαναλαμβανόμενων στοιχείων και δεν έχουν κινούμενα μέρη.

παραγωγή υδρογόνου από μεθανόλη). Εκπομπή κάποιων καυσαερίων μεταξύ των οποίων και διοξείδιο του άνθρακα.

7 Ιδιότητες χαρακτηριστικά των κυψελών καυσίμου Δ)Οι κυψέλες καυσίμου δεν παράγουν θόρυβο. Ε) Το υδρογόνο δεν συναντάται ελεύθερο στη φύση, αλλά μπορεί να παραχθεί θίαπό εγχώριες πρώτες ύλες. Η χρήση εγχώριων πηγών (ανανεώσιμες πηγές ενέργειας, πυρηνική ενέργεια, βιομάζα, κάρβουνο ή φυσικό αέριο) για παραγωγή υδρογόνου μπορεί να μειώσει ουσιαστικά την εξάρτηση ηαπό το εισαγόμενο πετρέλαιο, πράγμα το οποίο θα επιδράσει στην εθνική οικονομική σταθερότητα.

Η χρήση εγχώριων πηγών (ανανεώσιμες πηγές ενέργειας, πυρηνική ενέργεια, βιομάζα, κάρβουνο ή φυσικό αέριο) για

8 Χρήση ηλεκτρονικών μετατροπέων ισχύος στα συστήματα κυψελών ψλώ καυσίμου Το ηλεκτρικό δυναμικό μιας κυψέλης εξαρτάται από: μεταβολές του ρεύματος φορτίου θερμοκρασία της κυψέλης παροχή καυσίμου και οξυγόνου. Η διακύμανση της τάσης της τάξεως του 30 έως 40 % επί της ονομαστικής. Ηλεκτρονικά Ισχύος Μετατροπείς Σ.Τ. σε Σ.Τ. Μετατροπείς Σ.Τ. σε Ε.Τ.

9 Χρήση ηλεκτρονικών μετατροπέων ισχύος στα συστήματα κυψελών ψλώ καυσίμου Σχ. 3: Σχηματική αναπαράσταση συστήματος σύνδεσης των κυψελών καυσίμου με το δίκτυο και με τοπικά φορτία.

10 Εφαρμογές συστοιχιών κυψελών καυσίμου Μεγάλο εύρος παραγωγής ηλεκτρικής ισχύος (από μερικάmw έως αρκετέςεκατοντάδες εκατοντάδες kw). Εφαρμογές σε: ηλεκτροκίνητα οχήματα (αυτοκίνητα, λεωφορεία, ποδήλατα) ) μονάδες κατανεμημένης παραγωγής ηλεκτρικής ενέργειας σε κτίρια σε συνδυασμό με άλλες Α.Π.Ε. εφεδρικά συστήματα τροφοδοσίας μεγάλης ή μικρής κλίμακας (UPS) φορητέςσυσκευέςαντικαθιστώντας τους ηλεκτροχημικούς συσσωρευτές.

Εφαρμογές σε: ηλεκτροκίνητα οχήματα (αυτοκίνητα, λεωφορεία, ποδήλατα) ) μονάδες κατανεμημένης παραγωγής

11 Εφαρμογές συστοιχιών κυψελών καυσίμου Πηγή: US Fuel Cell Council 2007 Σχ. 4: Κατανομή της παγκόσμιας παραγωγής συστημάτων κυψελών ψλώ καυσίμου ανά εφαρμογή.

12 Εφαρμογές συστοιχιών κυψελών καυσίμου Σχ. 5: Η κατανομή των παραγόμενων κυψελών Πηγή: US Fuel Cell Council 2007 καυσίμου ανά είδος το έτος 2007.

13 Εφαρμογές στα Μέσα Μεταφοράς Αυτοκινητοβιομηχανίες κατασκευή πρότυπων οχημάτων κυψελών καυσίμου μαζική παραγωγή τους στο άμεσο μέλλον. Αρκετά από αυτά χρησιμοποιούν μόνο κυψέλες υδρογόνου ως πηγή τροφοδοσίας, ενώ κάποια άλλα χρησιμοποιούν και μπαταρίες ως εναλλακτική πηγή τροφοδοσίας. Καύσιμο καθαρό υδρογόνο αναμόρφωση

Αρκετά από αυτά χρησιμοποιούν μόνο κυψέλες υδρογόνου ως πηγή τροφοδοσίας, ενώ

14 Εφαρμογές στα Μέσα Μεταφοράς Εικόνα 1: Πρότυπα αυτοκίνητα που χρησιμοποιούν κυψέλες καυσίμου.

15 Εφαρμογές στα Μέσα Μεταφοράς Πέραν των μικρών επιβατικών αυτοκινήτων, τα συστήματα κυψελών καυσίμου χρησιμοποιούνται και σε επαγγελματικά οχήματα καθώς και σεαστικά λεωφορεία. Τα αστικά λεωφορεία απαιτούν: περισσότερη ρηισχύ,, τυπικά από 250 kw και άνω,, και ο τρόπος χρήσης τους διαφέρει αφού απαιτούν συχνές εκκινήσεις και στάσεις. Μπορούν εύκολα να αποθηκεύσουν μεγάλες ποσότητες υδρογόνου Επειδή το υδρογόνο είναι πιο ελαφρύ από τον αέρα, η τοποθέτηση στην οροφή αποτελεί μια αρκετά ασφαλή λύση. Υπό την αιγίδα του ευρωπαϊκού προγράμματος «Clean Urban Transport for Europe» (CUTE), αρκετές μεγάλες ευρωπαϊκές πόλεις όπως το Άμστερνταμ, η Βαρκελώνη, το Αμβούργο, το Λονδίνο, η Μαδρίτη, η Στοκχόλμη, η Στουτγάρδη και άλλες, χρησιμοποιούν υδρογονοκίνητα λεωφορεία.

Μπορούν εύκολα να αποθηκεύσουν μεγάλες ποσότητες υδρογόνου Επειδή το υδρογόνο είναι πιο ελαφρύ από τον αέρα, η τοποθέτηση στην οροφή αποτελεί μια αρκετά ασφαλή λύση.

16 Εφαρμογές σε μονάδες παραγωγής ηλεκτρικής ενέργειας Οι κύριες εφαρμογές των κυψελών καυσίμου σε μονάδες παραγωγής ηλεκτρικής ενέργειας είναι: α) Πηγή παροχής ηλεκτρικής ενέργειας αντικαθιστώντας το δίκτυο σε απομακρυσμένες περιοχές. β) Πηγή διασυνδεδεμένη παράλληλα με το δίκτυο, λειτουργώντας είτε ως σταθμός βάσης είτε καλύπτοντας τις αιχμές ζήτησης. γ) Συνδυασμός με άλλες ανανεώσιμες πηγές ενέργειας όπως οι ανεμογεννήτριες και τα φωτοβολταϊκά παράγονταςηλεκτρική ενέργεια σε περιόδους που οι άλλες πηγές δεν καλύπτουν τη ζήτηση. δ) Εφεδρικά συστήματα τροφοδοσίας όταν το δίκτυο αδυνατεί να παρέχει ) φ ρ ήμ ρ φ ς ρχ ενέργεια λόγω βλάβης.

β) Πηγή διασυνδεδεμένη παράλληλα με το δίκτυο, λειτουργώντας είτε ως σταθμός βάσης είτε καλύπτοντας τις αιχμές ζήτησης.

17 Εφαρμογές σε μονάδες παραγωγής ηλεκτρικής ενέργειας Σχ. 6: Σχηματική παράσταση ενός πάρκου ανανεώσιμων πηγών χ χημ ή ρ η ς ρ μ ηγ ενέργειας.

18 Πειραματικό πρότυπο συστήματος κυψελών καυσίμου PEM στο Ε.Η.Μ.Ε. Ε Κατά τις δύο τελευταίες δεκαετίες έχει προωθήσει τη θεωρητική ανάλυση καθώς και τις πειραματικές κατασκευές σε ελεγχόμενα ηλεκτρικά κινητήρια συστήματα, που σχετίζονται με την ηλεκτροκίνηση των μέσων μεταφοράς. Μέγιστη πρόκληση αποτελεί η δημιουργία ενός ηλεκτρικού οχήματος που θα χρησιμοποιεί κυψέλες καυσίμου υδρογόνου ως κύρια πηγή τροφοδοσίας.

Ε Κατά τις δύο τελευταίες δεκαετίες έχει προωθήσει τη θεωρητική ανάλυση καθώς και τις πειραματικές

19 Πειραματικό πρότυπο συστήματος κυψελών καυσίμου PEM στο Ε.Η.Μ.Ε. Ε Ερευνάται η δυναμική συμπεριφορά της συστοιχίας κυψελών καυσίμου, η οποία αποτελεί αναπόσπαστο τμήμα της μελέτης για τη συνολική ευστάθεια και απόδοση ενός συστήματος παραγωγής ενέργειας αποτελούμενου από μια συστοιχία κυψελών καυσίμου, ηλεκτρονικούς ςμετατροπείς ισχύος και ηλεκτρική μηχανή. Έχει διαπιστωθεί ότι οι μεταβατικές αποκρίσεις μιας συστοιχίας κυψελών καυσίμου είναι πολύ αργές σε σχέση με την απόκριση των συμβατικών συστημάτων παραγωγής ενέργειας.

Ε Ερευνάται η δυναμική συμπεριφορά της συστοιχίας κυψελών καυσίμου, η οποία αποτελεί αναπόσπαστο τμήμα της μελέτης για τη συνολική

20 Πειραματικό πρότυπο συστήματος κυψελών καυσίμου PEM στο Ε.Η.Μ.Ε. Ε => Επιβεβλημένη η ύπαρξη ενός βοηθητικού συστήματος αποθήκευσης ενέργειας, με επαρκώς γρήγορη δυνατότητα φόρτισης και εκφόρτισης, το οποίο μπορεί να παρέχει την κατάλληλη ενέργεια κατά τη διάρκεια γρήγορων αυξήσεων του ηλεκτρικού φορτίου. Διερευνάται η δομή ενός ηλεκτρονικού μετατροπέα ισχύος, που επιτρέπει την ανάστροφη ροή ισχύος από την ηλεκτρική μηχανή προς τις μονάδες αποθήκευσης, η οποία υπό ορισμένες συνθήκες μπορεί να λειτουργεί ως γεννήτρια και διευκολύνει την ανάκτηση ενέργειας κατά τα χρονικά διαστήματα της πέδησης του οχήματος ή σε διαδρομές με κατωφέρειες.

Ε => Επιβεβλημένη η ύπαρξη ενός βοηθητικού συστήματος αποθήκευσης ενέργειας, με επαρκώς γρήγορη δυνατότητα φόρτισης και εκφόρτισης, το οποίο μπορεί να παρέχει

21 Πειραματικό πρότυπο συστήματος κυψελών καυσίμου PEM στο Ε.Η.Μ.Ε. Ε Εικόνα 2: Όψεις του εγκατεστημένου συστήματος κυψελών καυσίμου τύπου ΡΕΜ στο Ε.Η.Μ.Ε του Πανεπιστημίου Πατρών.

22 Ευχαριστώ για την προσοχή σας!
